Устройство для обнаружения электрических разрядов в объекте испытаний

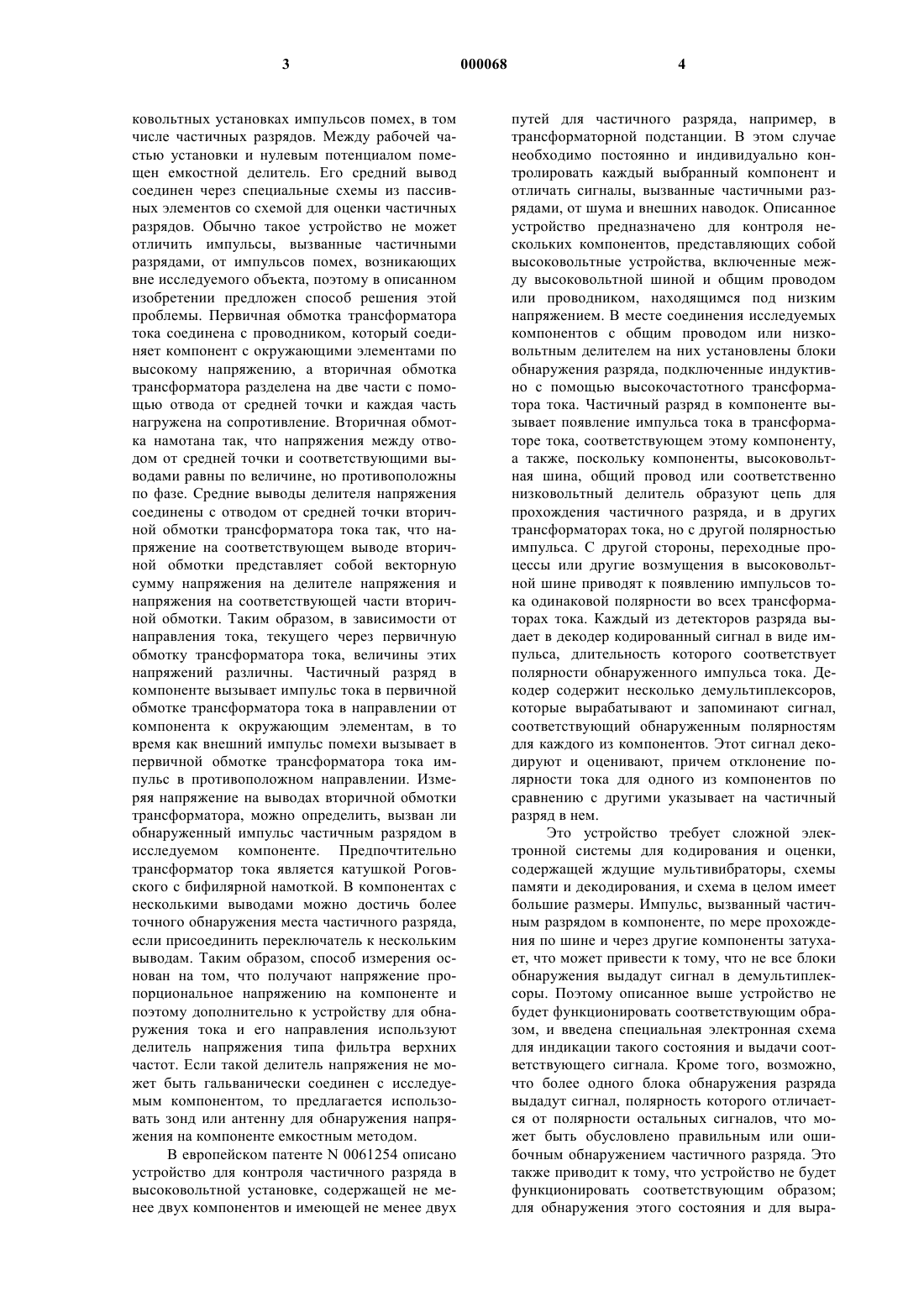

1 Настоящее изобретение относится к устройству в соответствии с ограничительной частью п.1 формулы изобретения для обнаружения электрических разрядов в объекте, который должен быть испытан (ниже называемом объектом испытаний). Важным параметром для оценки качества,условий эксплуатации и ожидаемого срока службы компонентов электрических установок(ниже называемых просто "компонентами") или высоковольтных устройств, например измерительных трансформаторов, переключателей,генераторов, силовых трансформаторов, кабелей и т.п., является наличие локальных электрических разрядов, так называемых частичных разрядов, в системе изоляции. Поэтому испытания при приемке компонентов высоковольтных установок обычно включают проверку наличия частичного разряда при заранее заданных условиях, например, согласно публикации МЭК 270"Измерения частичного разряда". Кроме того,разработаны различные способы и устройства для тестирования состояния компонентов на месте установки после их эксплуатации в течение некоторого времени, например, для принятия более обоснованного решения о проведении профилактического ремонта. Например, для генераторов мощности имеется измерительное оборудование, которое позволяет осуществлять непрерывный контроль в процессе эксплуатации. В установках и/или компонентах, состоящих из нескольких электрических схем, кроме возможности отличить частичный разряд от внешнего шума важно обнаружить место частичного разряда в заданной электрической схеме, например, в определенной генераторной катушке генератора мощности. Вследствие частичного разряда, имеющего место в компоненте, в проводниках, которыми компонент соединен с остальной конструкцией,возникают импульсы тока, которые могут быть обнаружены или путем измерения напряжения на измерительном сопротивлении, включенном в цепь протекания тока по одному из проводников, или путем прямого или косвенного измерения тока. При измерении напряжения измерительное оборудование содержит разделительный конденсатор, в котором при измерении не должен происходить частичный разряд, причем объект испытаний, разделительный конденсатор и измерительный импеданс гальванически соединены между собой известным способом, а также соединены с внешними компонентами и измерительным оборудованием соответственно. Одной из проблем, возникающих при измерении частичных разрядов в объекте испытаний, является трудность различения сигналов,возникающих вследствие частичных разрядов в объекте испытаний, и сигналов помех, возникающих вследствие частичных разрядов во внешних компонентах или в измерительном 2 устройстве, а также сигналов другой природы,частотный и амплитудный спектр которых сходны с частотным и амплитудным спектром сигналов, возникающих вследствие частичных разрядов. Такие помехи могут попадать на объект испытаний через проводники, которыми он соединен с внешними компонентами, и, кроме того, за счет электромагнитного излучения в используемом для измерения частотном диапазоне, которое излучается внешними компонентами и принимается измерительным устройством. При тестировании в специальном помещении можно уменьшить уровень шума с помощью экранирования этого помещения и фильтрации подаваемого напряжения, однако обычно при тестировании на месте установки это невозможно. Описанные выше возмущения можно также устранить с помощью так называемых балансных измерительных схем, благодаря которым тестируемый компонент балансируют относительно опорного импеданса, в результате чего возмущения представляют собой синфазные сигналы в измерительных импедансах,включенных последовательно с объектом испытаний и опорным импедансом. Опорный импеданс может содержать компонент, подобный объекту испытаний или имитирующий его,обычно опорный конденсатор, в котором при испытаниях частичные разряды не происходят. Балансные измерительные схемы могут представлять собой полные мостовые схемы. При тестировании вышеупомянутые разделительные конденсаторы, а также опорные и измерительные импедансы соответственно, должны быть гальванически соединены с тестируемым компонентом и, следовательно, также с источником высокого напряжения, с которым соединен объект испытаний. Способ измерения напряжения на измерительном импедансе имеет фундаментальный недостаток, поскольку с увеличением емкости объекта испытаний чувствительность способа ухудшается. При измерении частичного разряда с помощью измерения тока требуется только один преобразователь, реагирующий на магнитное поле, которое возникает при импульсе тока. Таким образом, измерительный сигнал, полученный с помощью такого преобразователя, может быть не связан гальванически с объектом испытаний и высоковольтными цепями, соединенными с ним, что, помимо прочего, позволяет избежать разных проблем, например влияния контуров в цепях заземления. Преобразователи для измерения тока делают ненужными разделительные конденсаторы и измерительные импедансные элементы и могут иметь очень малые размеры, что позволяет устанавливать их на компоненты разной формы и размеров. В патенте ФРГ N 3708731 описан электрический переключатель для обнаружения в высо 3 ковольтных установках импульсов помех, в том числе частичных разрядов. Между рабочей частью установки и нулевым потенциалом помещен емкостной делитель. Его средний вывод соединен через специальные схемы из пассивных элементов со схемой для оценки частичных разрядов. Обычно такое устройство не может отличить импульсы, вызванные частичными разрядами, от импульсов помех, возникающих вне исследуемого объекта, поэтому в описанном изобретении предложен способ решения этой проблемы. Первичная обмотка трансформатора тока соединена с проводником, который соединяет компонент с окружающими элементами по высокому напряжению, а вторичная обмотка трансформатора разделена на две части с помощью отвода от средней точки и каждая часть нагружена на сопротивление. Вторичная обмотка намотана так, что напряжения между отводом от средней точки и соответствующими выводами равны по величине, но противоположны по фазе. Средние выводы делителя напряжения соединены с отводом от средней точки вторичной обмотки трансформатора тока так, что напряжение на соответствующем выводе вторичной обмотки представляет собой векторную сумму напряжения на делителе напряжения и напряжения на соответствующей части вторичной обмотки. Таким образом, в зависимости от направления тока, текущего через первичную обмотку трансформатора тока, величины этих напряжений различны. Частичный разряд в компоненте вызывает импульс тока в первичной обмотке трансформатора тока в направлении от компонента к окружающим элементам, в то время как внешний импульс помехи вызывает в первичной обмотке трансформатора тока импульс в противоположном направлении. Измеряя напряжение на выводах вторичной обмотки трансформатора, можно определить, вызван ли обнаруженный импульс частичным разрядом в исследуемом компоненте. Предпочтительно трансформатор тока является катушкой Роговского с бифилярной намоткой. В компонентах с несколькими выводами можно достичь более точного обнаружения места частичного разряда,если присоединить переключатель к нескольким выводам. Таким образом, способ измерения основан на том, что получают напряжение пропорциональное напряжению на компоненте и поэтому дополнительно к устройству для обнаружения тока и его направления используют делитель напряжения типа фильтра верхних частот. Если такой делитель напряжения не может быть гальванически соединен с исследуемым компонентом, то предлагается использовать зонд или антенну для обнаружения напряжения на компоненте емкостным методом. В европейском патенте N 0061254 описано устройство для контроля частичного разряда в высоковольтной установке, содержащей не менее двух компонентов и имеющей не менее двух 4 путей для частичного разряда, например, в трансформаторной подстанции. В этом случае необходимо постоянно и индивидуально контролировать каждый выбранный компонент и отличать сигналы, вызванные частичными разрядами, от шума и внешних наводок. Описанное устройство предназначено для контроля нескольких компонентов, представляющих собой высоковольтные устройства, включенные между высоковольтной шиной и общим проводом или проводником, находящимся под низким напряжением. В месте соединения исследуемых компонентов с общим проводом или низковольтным делителем на них установлены блоки обнаружения разряда, подключенные индуктивно с помощью высокочастотного трансформатора тока. Частичный разряд в компоненте вызывает появление импульса тока в трансформаторе тока, соответствующем этому компоненту,а также, поскольку компоненты, высоковольтная шина, общий провод или соответственно низковольтный делитель образуют цепь для прохождения частичного разряда, и в других трансформаторах тока, но с другой полярностью импульса. С другой стороны, переходные процессы или другие возмущения в высоковольтной шине приводят к появлению импульсов тока одинаковой полярности во всех трансформаторах тока. Каждый из детекторов разряда выдает в декодер кодированный сигнал в виде импульса, длительность которого соответствует полярности обнаруженного импульса тока. Декодер содержит несколько демультиплексоров,которые вырабатывают и запоминают сигнал,соответствующий обнаруженным полярностям для каждого из компонентов. Этот сигнал декодируют и оценивают, причем отклонение полярности тока для одного из компонентов по сравнению с другими указывает на частичный разряд в нем. Это устройство требует сложной электронной системы для кодирования и оценки,содержащей ждущие мультивибраторы, схемы памяти и декодирования, и схема в целом имеет большие размеры. Импульс, вызванный частичным разрядом в компоненте, по мере прохождения по шине и через другие компоненты затухает, что может привести к тому, что не все блоки обнаружения выдадут сигнал в демультиплексоры. Поэтому описанное выше устройство не будет функционировать соответствующим образом, и введена специальная электронная схема для индикации такого состояния и выдачи соответствующего сигнала. Кроме того, возможно,что более одного блока обнаружения разряда выдадут сигнал, полярность которого отличается от полярности остальных сигналов, что может быть обусловлено правильным или ошибочным обнаружением частичного разряда. Это также приводит к тому, что устройство не будет функционировать соответствующим образом; для обнаружения этого состояния и для выра 5 ботки соответствующего сигнала также используется специальная электронная схема. Целью настоящего изобретения является создание устройства, описанного во вводной части, которое с помощью преобразователей,которые могут быть легко подключены к компонентам разных размеров и формы, осуществляет непрерывный контроль в обычных условиях эксплуатации и позволяет просто и надежно отличить частичные разряды в заранее заданном компоненте от внешних помех и частичных разрядов в соединенных с ними компонентах или измерительном оборудовании. Таким путем можно осуществить надежное обнаружение места возможного частичного разряда в заранее заданном компоненте. Отличительные признаки настоящего изобретения будут понятны из приложенной формулы изобретения. Преимущества изобретения будут понятны из последующего описания и формулы изобретения. Изобретение подробно объяснено описанием предпочтительных вариантов его выполнения со ссылками на прилагаемые чертежи,где: на фиг.1 показано устройство согласно изобретению для объекта испытаний с двумя соединительными проводниками и одним преобразователем для каждого из них; на фиг.2 а - устройство согласно изобретению для объекта испытаний с четырьмя соединительными проводниками и одним преобразователем для каждого из них; на фиг.2 б и 2 в - сигналы преобразователя в устройстве, изображенном на фиг.2 а, во время разряда внутри и вне объекта испытаний соответственно; на фиг.3 а и 3 б - варианты выполнения оборудования для оценки в еще одном варианте выполнения устройства, изображенного на фиг.1; на фиг.3 в и 3 г - сигналы преобразователя в устройстве, изображенном на фиг.3 а и 3 б, во время разряда внутри и вне объекта испытаний соответственно; на фиг.4 - варианты выполнения преобразователя в еще одном варианте выполнения устройства, изображенного на фиг.1; на фиг.5 - вариант выполнения устройства оценки в еще одном варианте выполнения устройства, изображенного на фиг.1, содержащий модель объекта испытаний; на фиг.6 а-6 г - варианты выполнения преобразователя в устройстве согласно изобретению; на фиг.7 а-7 в - другие варианты выполнения преобразователя в устройстве согласно изобретению; на фиг.8 а-8 г - другие варианты выполнения преобразователя в устройстве согласно изобретению, 000068 6 на фиг.9 а-9 в - другие варианты выполнения преобразователя в устройстве согласно изобретению; на фиг.10 - еще один вариант выполнения преобразователя в устройстве согласно изобретению; на фиг.11 а, 11 б - варианты выполнения преобразователя для случая, когда объект испытаний содержит кабельное соединение; на фиг.12 - варианты выполнения преобразователя для случая, когда объект испытаний содержит кабельный конец; на фиг.13 - варианты выполнения преобразователя для случая, когда объект испытаний содержит трансформатор напряжения; на фиг.14 а - варианты выполнения преобразователя для случая, когда объект испытаний содержит трехфазный силовой трансформатор; на фиг.14 б - варианты выполнения преобразователя для случая, когда объект испытаний содержит переключатель отводов силового трансформатора; на фиг.15 а, 15 б, 16, 17 а и 17 б - варианты выполнения оборудования преобразователя для случая, когда объект испытаний содержит высоковольтный проходной изолятор; на фиг.18 - вариант выполнения перемещаемого оборудования преобразователя для случая, когда объект испытаний содержит высоковольтный проходной изолятор; на фиг.19 - вариант выполнения изобретения для случая, когда объект испытаний содержит высоковольтный генератор; на фиг.20 - вариант выполнения оборудования преобразователя для случая, когда объект испытаний содержит блок распределительного устройства; на фиг.21 - вариант выполнения оборудования преобразователя для случая, когда объект испытаний содержит блок распределительного устройства с газовой изоляцией; на фиг.22 а и 22 б - еще один вариант выполнения оборудования преобразователя для случая, когда объект испытаний содержит силовой трансформатор; на фиг.23 - оборудование для оценки для оборудования преобразователя, изображенного на фиг.22 а и 22 б; на фиг.24 а и 24 б - варианты выполнения оборудования преобразователя для случая, когда объект испытаний содержит трансформатор тока; на фиг.25 - вариант выполнения оборудования преобразователя для случая, когда объект испытаний перемещается; на фиг.26 - вариант выполнения оборудования преобразователя для случая, когда оборудование преобразователя содержит сверхпроводящий датчик; на фиг.27 - вариант выполнения оборудования преобразователя для случая, когда обору 7 дование преобразователя содержит последовательно соединенные катушки Роговского. На фиг.1 показан объект испытаний 1 с двумя соединительными проводниками 1 а и 1b. Объект испытаний содержит электрический компонент, который изолирован от окружающих элементов, или высоковольтное электрическое устройство, например кабель, силовой трансформатор, ячейку распределительного устройства или высоковольтный генератор, и на чертеже показан в виде некоторого импеданса. Питание на объект испытаний подается обычно с частотой сети питания, то есть 50 или 60 Гц, что на чертеже обозначено как генератор 2 а, соединенный с объектом испытаний через внешний импеданс 2b; этот элемент обычно содержит индуктивность, последовательно соединенную с генератором. Параллельные паразитные емкости и напряжение помехи на чертеже обозначены конденсаторами 3 а, 3b и генератором 3 с напряжения помехи. Дополнительные элементы, обозначенные позицией 4, соединены с генератором 2 а с помощью проводника 5, а с объектом 1 испытаний - с помощью проводника 1b. Проводник 5 соединен с общим проводом с помощью проводника 5' заземления. Электрический разряд в системе изоляции компонента, то есть частичный разряд, вызывает появление импульса тока, который путем разделения тока распределяется по проводникам, соединяющим компонент с цепью, частью которой он является. Если такой разряд определенной полярности имеет место в компоненте 4,то импульс тока, проходящий через соединительные проводники объекта испытаний, будет иметь направление, которое на чертеже обозначено штриховыми стрелками, то есть импульс тока поступает на объект испытаний через соединительный проводник 1b и выходит из объекта испытаний через соединительный проводник 1 а. Если, с другой стороны, такой разряд происходит в объекте испытаний, то импульсы тока, идущие через соединительные проводники объекта испытаний, будут иметь направление,которое на чертеже обозначено сплошными стрелками, то есть разряд вызывает импульсы тока, которые по существу текут одновременно через два соединительных проводника или по направлению от объекта испытаний, или к нему. Направление тока от объекта испытаний и к объекту испытаний зависит от полярности разряда. В данном контексте "по существу одновременно" означает, что импульсы тока в двух соединительных проводниках вызваны одним и тем же разрядом в объекте испытаний. Однако должно быть понятно, что обычно полной одновременности не достигается, поскольку, по меньшей мере, некоторые виды объектов испытаний имеют такое полное сопротивление, при котором при прохождении тока через объект испытаний и соединительные проводники в час 000068 8 тотном диапазоне измерения импульсов тока имеет место затухание амплитуды тока и/или его фазовый сдвиг. Например, если разряд произошел в компоненте 4, то из-за затухания и фазового сдвига тока в объекте испытаний импульсы тока через соединительный проводник 1 а окажутся задержанными по фазе и меньшими по амплитуде по сравнению с импульсами тока,идущими по соединительному проводнику 1b. Оборудование преобразователя содержит преобразователь 6 а, установленный на соединительном проводнике 1 а, и преобразователь 6b,установленный на соединительном проводнике 1b. Датчики реагируют на магнитное поле, которое создается импульсами тока, проходящими через соединительные проводники, и являются чувствительными к направлению магнитного поля. Когда через соответствующий соединительный проводник течет импульс тока, преобразователи вырабатывают сигналы v1" и v2" преобразователя соответственно, причем полярность сигнала преобразователя зависит от полярности магнитного поля, а, следовательно, от направления импульса тока. В этом варианте выполнения изобретения преобразователи содержат катушки 61 а и 61b Роговского, которые расположены вокруг соответствующих соединительных проводников. Однако для ясности на чертеже эти катушки показаны расположенными вдоль соответствующих соединительных проводников. В этом контексте катушка Роговского означает катушку, расположенную по отношению к проводнику так, что ее ось ориентирована по существу в том же направлении, что и линии магнитного поля, создаваемые вокруг проводника при протекании по нему тока. Катушки расположены так, что при протекании импульсов тока по соединительным проводникам в направлении от выводов катушки,маркированных на чертеже точкой, к немаркированным выводам, на маркированных выводах возникает напряжение одинаковой полярности. Работа преобразователя может быть основана и на другом известном принципе, который обеспечивает чувствительное к направлению обнаружение магнитного поля, созданного импульсами тока, например, преобразователь может содержать элементы Холла, магниторезистивные элементы или сверхпроводящие квантовые интерференционные датчики(СКВИДы). Сигналы от каждого из преобразователей подаются в оборудование для оценки, содержащее блок РА фильтра, связанный с соответствующим преобразователем, блок ABU смешивания сигнала и логический блок LU. Каждый из блоков фильтра содержит емкостной элемент С и резистивный элемент R для настройки преобразователя на резонансную частоту, которая лежит в диапазоне, представляющем интерес для измерения, обычно 0,1-1 МГц. 9 Кроме того, каждый из блоков фильтра содержит усилитель АМР и полосовой фильтр ВР,полоса пропускания которого лежит в диапазоне, представляющем интерес для измерения. На чертеже блоки РА фильтра, резистивный R и емкостной С элементы, усилители и полосовые фильтры обозначены как РАа, PAb, Ra, Са, Rb,Cb, АМРа, AMPb, ВРа и ВРЬ соответственно. Сигналы с выхода полосовых фильтров обозначены v1' и v2' соответственно. Блок ABU смешивания сигналов содержит сумматор ADD, в который подаются сигналы v1' и v2' с выходов полосовых фильтров через соответствующие взвешивающие элементы ВМ,схематично обозначенные на чертеже потенциометрами ВМа и ВМb соответственно. Выходные сигналы v1 и v2 с соответствующих взвешивающих элементов, то есть с движков потенциометров, поданы в сумматор, выходной сигнал S которого представляет собой сумму сигналов v1 и v2. Суммарный сигнал S поступает в дискриминатор DC, который расположен в логическом блоке и выдает сигнал IND индикации в случае,когда величина сигнала на его входе превышает заранее заданную величину сравнения. Устройство, изображенное на фиг.1, работает следующим образом. Когда разряд происходит вне объекта испытаний, например в компоненте 4, выходные сигналы vl' и v2' из полосовых фильтров будут иметь различную полярность, поскольку импульс тока, связанный с разрядом, проходит преобразователь 6b в направлении от конца катушки, маркированного точкой, к немаркированному концу, а преобразователь 6 а - в направлении от немаркированного конца катушки к концу, маркированному точкой. Например, измеряя импульс помехи,поданный извне известным способом, можно настроить взвешивающие элементы так, чтобы их выходные сигналы v1 и v2 имели одинаковую амплитуду. Это означает, что в этих условиях суммарный сигнал S будет лишь незначительно отличаться от нуля и, следовательно,дискриминатор DC при надлежащим образом выбранной величине сравнения не выдаст сигнала индикации. Если разряд произошел в объекте испытаний, то выходные сигналы v1' и v2' полосовых фильтров будут иметь одинаковую полярность,поскольку импульсы тока, связанные с разрядом, проходят оба преобразователя или в направлении от конца катушки, маркированного точкой, к немаркированному концу, или в обратном направлении. В этих условиях суммарный сигнал S будет отличен от нуля и, следовательно, дискриминатор DC при надлежащим образом выбранной величине сравнения выдаст сигнал индикации. Сигнал индикации известным способом подается в устройство SUEQ контроля, например, через блок BUF сигнального интерфейса. 10 В частности, для объектов испытаний с индуктивным сопротивлением и высокой емкостью относительно нулевого провода предпочтительно выбрать полосу пропускания полосовых фильтров так, чтобы собственная резонансная частота объекта испытаний лежала за ее пределами. На фиг.2 а показан объект испытаний с четырьмя соединительными проводниками 1 а, 1b,1 с и 1d, которые внутри объекта испытаний имеют гальваническую связь. Каждому соединительному проводнику соответствует преобразователь 6 а, 6b, 6 с и 6d и блок РАа, РАb, РАс иPAd фильтра, соответственно, того же типа, как и описанные в связи с фиг.1, и установленные аналогично. Выходные сигналы v1', v2', v3' и v4' из соответствующих полосовых фильтров подаются во взвешивающие устройства ВМа,ВМb, ВМс и BMd, с выхода которых сигналы vl,v2, v3 и v4 подаются в сумматор, аналогично описанному выше в связи с фиг.1. Суммарный сигнал S из сумматора, который в данном варианте выполнения изобретения представляет сумму сигналов v1, v2, v3 и v4, подается в дискриминатор DC, который выдает сигнал индикации IND, когда величина сигнала на его входе превышает заранее заданную величину сравнения. На фиг.2 б изображен типичный вид сигналов v1, v2, v3, v4 и S как функций времени, отложенного по горизонтальной оси, для случая,когда электрический разряд произошел в объекте испытаний, а преобразователи обнаружили импульсы тока, которые по существу одновременно текут по всем соединительным проводникам или от объекта испытаний, или в него. Все сигналы v1, v2, v3 и v4, которые по существу представляют собой затухающие синусоидальные колебания, имеют по существу одинаковую фазу, поэтому максимальная амплитуда суммарного сигнала, по меньшей мере, приблизительно представляет собой сумму максимальных амплитуд сигналов v1, v2, v3 и v4. На фиг.2 в изображен типичный вид сигналов v1, v2, v3, v4 и S для случая, когда электрический разряд произошел вне объекта испытаний. Импульсы тока, вызванные разрядом, поступают в объект испытаний через соединительный проводник 1b, проходят через него и выходят через соединительные проводники 1 а,1 с и 1d. Сигналы v1, v2 и v4 находятся по существу в фазе, в то время как сигнал v3 имеет по существу противоположную фазу, поэтому максимальная амплитуда суммарного сигнала образуется сложением максимальных амплитуд сигналов v1, v2 и v4 и вычитанием максимальной амплитуды сигнала v3. Вариант выполнения изобретения, улучшенный по сравнению с показанным на фиг.1,иллюстрируется на фиг. 3 а. Блок ABU смешивания сигнала кроме сумматора ADD содержит вычитатель SUB. Сигналы v1 и v2 с выхода 11 взвешивающих элементов подаются в вычитатель, выходной сигнал которого представляет разность сигналов v1 и v2. Суммарный сигнал S и разностный сигнал D подаются в блок Q сравнения, выполненный в виде формирователя частного, который размещен в логическом блокеLU и который вырабатывает частное от деления суммарного сигнала на разностный. Выходной сигнал SQ из блока сравнения подается в дискриминатор DC, который выдает сигнал индикации, когда сигнал SQ превышает заранее заданную величину сравнения. Из вышеизложенного понятно, что амплитуды соответствующих суммарного и разностного сигналов обратно пропорциональны друг другу в зависимости от того, обнаружат ли преобразователи импульсы от внешней помехи, обусловленные разрядами вне объекта испытаний, или импульсы помехи,обусловленные разрядами в объекте испытаний. В первом случае максимальная величина суммарного сигнала будет сравнительно мала, тогда как амплитуда разностного сигнала будет сравнительно большой, во втором случае все будет наоборот. Таким образом, сравнение суммарного и разностного сигналов приводит к повышению чувствительности при определении происхождения разрядов. В другом варианте выполнения изобретения, иллюстрируемом на фиг.3 б, блок Q сравнения может содержать умножитель М и сумматорSUM. Сумматор формирует выходной сигналSQ, который представляет собой разность между суммарным сигналом S и сигналом D', который сформирован из разностного сигнала D,умноженного в умножителе на выбираемую константу К. Типичные значения константы К лежат в диапазоне от 2 до 3. На фиг.3 в показан типичный вид сигналовv1, v2, суммарного сигнала S=v1+v2 и разностного сигнала D=v1-v2, как функций времени,отложенного по горизонтальной оси. В случае,когда электрический разряд произошел в объекте испытаний, преобразователи обнаруживают импульсы тока, которые по существу одновременно текут по всем соединительным проводникам или от объекта испытаний или в него. Сигналы v1 и v2 имеют по существу одинаковую фазу, поэтому максимальная амплитуда суммарного сигнала, по меньшей мере, приблизительно представляет собой сумму максимальных амплитуд сигналов v1 и v2, в то время как максимальная амплитуда разностного сигнала,по меньшей мере, приблизительно равна нулю. На фиг.3 г показан типичный вид сигналовv1, v2, суммарного сигнала S=v1+v2 и разностного сигнала D=v1-v2 для случая, когда электрический разряд произошел вне объекта испытаний. Сигналы v1 и v2 имеют по существу противоположную фазу, поэтому максимальная амплитуда разностного сигнала, по меньшей мере, приблизительно представляет собой сумму максимальных амплитуд сигналов v1 и v2, в 12 то время как максимальная амплитуда суммарного сигнала, по меньшей мере, приблизительно равна нулю. Соответствующий рост чувствительности устройства к происхождению разрядов может быть достигнут в варианте выполнения устройства, представленном на фиг.4. Каждый соединительный проводник объекта испытаний связан с двумя преобразователями 6 а, 6 с и 6b, 6d, с каждым из которых связан блок фильтра и соответствующие взвешивающие элементы РАа,РАс, Ва, Вс и PAb, PAd, ВМb, BMd. Преобразователи для обнаружения импульсов тока, протекающих через один и тот же соединительный проводник, выполнены так, что при протекании импульса тока через соединительный проводник выдают сигналы преобразователя одинаковой полярности. Суммарный сигнал формируется способом, аналогичным описанному в связи с фиг.1, как сумма сигналов, полученных из преобразователей 6 а и 6b, в то время как разностный сигнал формируется в вычитателе SUB на основе сигналов, полученных из преобразователей 6 с и 6d. Должно быть понятно, что суммарный и разностный сигналы имеют вид, аналогичный показанному для вариантов выполнения изобретения, изображенных на фиг.3 а и 4. На фиг.5 иллюстрируется еще один вариант выполнения изобретения, который особенно предпочтителен, когда объект испытаний имеет такой импеданс, который в частотном диапазоне, используемом для обнаружения импульсов тока, уменьшает амплитуду и/или фазовый сдвиг токов, протекающих через соединительный проводник, тем самым ухудшая чувствительность метода. На этом чертеже объект испытаний обозначен как П-образное соединение,содержащее три импедансных элемента 101, 102 и 103, из которых первый расположен между соединительными проводниками 1 а и 1b, а другие - между проводником 5 и соединительными проводниками 1a и 1b соответственно. Если устройство оценки выполнено, например, как описано в связи с фиг.1, то в этом случае взвешивающие элементы ВМа и ВМb не могут быть настроены так, чтобы при разряде вне объекта испытаний суммарный сигнал был равен нулю или приблизительно равен нулю. Если разряд происходит в компоненте 4, то сигнал преобразователя из преобразователя 6 а из-за затухания и фазового сдвига в элементах, представляющих объект испытаний, окажется сдвинут по фазе и ослаблен по сравнению с сигналом из преобразователя 6b. И наоборот, если разряд происходит в компоненте, связанном с проводником 1a объекта испытаний, то сигнал преобразователя из преобразователя 6b окажется сдвинут по фазе и ослаблен по сравнению с сигналом из преобразователя 6 а. В случае, когда в рассматриваемом частотном диапазоне объект испытаний проявляет свойства, которые можно иллюстрировать фиг.5, удовлетворительная компенсация 13 сигналов v1 и v2 затруднена. Однако и в этом случае компенсация сигналов может быть достигнута, если устройство ABU смешивания сигналов содержит модель объекта испытаний, в которой ослабление и фазовый сдвиг сигналов,образующих суммарный сигнал, происходят аналогично тому, как это имеет место при прохождении сигналов через соединительные проводники объекта испытаний. На фиг.5 показан пример такой модели. Она содержит три импедансных элемента Z1, Z2 и Z3, каждый из которых имеет параметры, аналогичные параметрам элементов 101, 102 и 103 объекта испытаний и которые соединены между собой в точках Р 1 и Р 2 аналогичным способом. Кроме того,имеются два импедансных элемента Z4 и Z5,соединенные с моделью в точках Р 3 и Р 4 и предназначенные для настройки преобразователя на резонансную частоту, которая находится в частотном диапазоне, представляющем интерес для измерения. Каждый из преобразователей одним из своих выводов соединен с точками Р 1 и Р 2 соединения соответственно, а другим выводом - с соответствующей точкой Р 5 и Р 6 соединения элементов Z1 и Z2. Из точек Р 3 и Р 4 соединения сигналы v1 и v2 подаются в сумматор ADD. Например, путем подачи известным способом внешнего импульса помехи импедансы Z1, Z2, Z3 могут быть отрегулированы так,что сигналы v1 и v2, снимаемые с модели, будут иметь одинаковую амплитуду и фазу, в результате чего суммарный сигнал S для разрядов вне объекта испытаний будет равен нулю. На фиг.6 а-6 г показан вариант выполнения преобразователя 7, который особо предпочтителен в случаях, когда объект испытаний представляет собой катушку обмотки статора электрогенератора и эта катушка расположена в пазу обмотки статора генератора, в котором имеется и другая катушка. На фиг. 6 а показан вид сбоку преобразователя. Тонкий изолированный проводник многократно намотан вокруг тонкой прямоугольной пластины 72 из магнитопроводящего материала, например железа, с малыми потерями на гистерезис, образуя катушку 71 с двумя выводами 73 и 74. Ось катушки параллельна короткой стороне прямоугольной пластины, а сама катушка окружена экраном 75 из электропроводящего материала, например алюминиевой фольги. На фиг.6 а преобразователь показан с частично удаленным экраном слева от линии В-В. На фиг.6 б показан вид преобразователя в разрезе по линии В-В. На фиг.6 г показан преобразователь, установленный в диске 76,выполненном из слоистого пластика, причем выводы катушки выведены из диска через внутренний паз 761 с помощью коаксиального кабеля 77. На фиг.6 в показано поперечное сечение части статора для генератора с пазом 8 обмотки. В пазе обмотки расположены две катушки 81 и 82, а преобразователь помещен между двумя соседними сторонами этих двух катушек. 14 На фиг.7 а-7 в показан вариант выполнения преобразователя 7 для конструкции, аналогичной описанной в связи с фиг.6 а-6 г, с той разницей, что ось катушки параллельна длинной стороне прямоугольной пластины. Преобразователь можно сделать гибким в продольном направлении, если, например, намотать катушку вокруг пластины из аморфного железа и расположить ее вокруг кабеля 9, как показано на фиг.7 в. Преобразователи, описанные выше в связи с фиг.6 а-6 г и фиг.7 а-7 в, обычно способны работать в диапазоне частот 0,1-5 МГц. Катушки,содержащиеся в преобразователе, могут также быть намотаны вокруг пластины из немагнитного материала. На фиг.8 а-8 г показан вариант выполнения преобразователя 7, содержащего катушку 71 Роговского, которая предпочтительно расположена вокруг соединительного проводника объекта испытаний. Объект испытаний, который на фиг.8 а является катушкой 81 для обмотки статора электрогенератора, имеет преобразователи 7 а и 7b, установленные на соответствующих соединительных проводниках 1 а и 1b. На фиг. 8 б показано сечение соединительного проводника 1 а, а на фиг.8 в показано сечение С-С катушки и соединительного проводника. Типично катушка 71 имеет от 10 до 30 витков вокруг сердечника из эпоксидной смолы и помещена в слой 78 также из эпоксидной смолы. Установленная катушка окружена внешним экраном 75 из электропроводящего материала, например, из алюминиевого листа. На фиг.8 г показано сечение С-С соединительного проводника с двумя преобразователями 7 и 7' внутри общего экрана. На фиг.9 а-9 в показан еще один вариант преобразователя 7. Катушка 71 намотана вокруг П-образного сердечника 72 из диэлектрического материала или, альтернативно, из аморфного железа, и заключена в экран 75 из электропроводящего материала, например алюминиевой фольги, покрытого пленкой из пластика (на чертеже не показана). На фиг.9 а показаны такие преобразователи, установленные на соединительных проводниках 1 а и 1b обмотки статора электрогенератора. На фиг.9 б и 9 в преобразователь изображен в направлении вдоль проводника и в поперечном направлении соответственно. Для настройки резонансной частоты преобразователя между выводами 73 и 74 катушки может быть установлен конденсатор (на чертеже не показан). На фиг.10 показан улучшенный вариант выполнения преобразователя, изображенного на фиг.9 а-9 в, который предпочтительно может быть использован в случае, когда объект испытаний содержит катушку обмотки статора электрогенератора, а в том же пазе обмотки имеется дополнительная катушка. На фиг.10 показано сечение катушек 81 и 82, расположенных в одном пазе статора (на чертеже не показан). Во 15 круг двух катушек установлен преобразователь,который содержит П-образный сердечник того же типа, как описанный в связи с фиг.9 а-9 в. Если объектом испытаний является катушка 81, а обмотка катушки такова, как описано в связи с фиг.9 а-9 в, то вследствие связи между катушками 81 и 82 разряд в катушке 82 также вызовет сигнал в преобразователе. Но разделяя катушку на две соединенные последовательно части 71' и 71", намотанные вокруг сердечника в противоположных направлениях, подбирая соотношение витков в частях 71' и 71" и располагая часть 71" на катушке 81 и часть 71' - на катушке 82,можно уменьшить влияние разряда в катушке 82. На фиг.11 а и 11 б схематично показано в продольном сечении расположение преобразователя для случая, когда объект испытаний представляет собой кабельное соединение. Концы 91 и 92 кабеля соединены между собой известным способом с помощью манжеты 93, окруженной заземленным экраном 94. На фиг. 11 а иллюстрируется ситуация, когда экран отделен от манжеты, в этом случае предпочтительно установить преобразователи 6 а и 6b, в качестве которых для примера на чертеже изображены катушки Роговского, вдоль кабеля на его концах между манжетой и экраном. На фиг.11 б иллюстрируется случай, когда экран с манжетой представляют одно целое, в этом случае преобразователь может быть установлен в манжете,как показано на чертеже. На фиг.12 схематично показано расположение преобразователя в случае, когда объект испытаний представляет собой кабельный конец. Кабель 91 оканчивается известной концевой заделкой 95. В этом случае предпочтительно, чтобы преобразователи 6 а и 6b, в данном случае показанные на чертеже в виде катушек Роговского, были расположены рядом с кабельным концом и соответственно вокруг фланца кабельного конца. Поэтому импульс тока, связанный с разрядом вне кабельного конца, проходит через обе катушки, в результате чего суммарный сигнал, по меньшей мере, близок к нулю. В случае, когда разряд происходит в кабельном конце, импульс тока пройдет в заземленный экран, окруженный преобразователем 6b и расположенный в кабельном конце. Этот импульс тока представляет собой сумму импульсов тока, проходящих через соединительные проводники кабельного конца, и регистрируется преобразователем 6b, в то время как при этих условиях преобразователь 6 а регистрирует только импульс тока, который проходит через кабель 91. На фиг.13 схематично показано расположение преобразователя в случае, когда объект испытаний представляет собой измерительный трансформатор для измерения напряжения. Однофазный трансформатор 11 напряжения содержит высоковольтный проходной изолятор 16 111 и кожух 112, показанный в разрезе. Высоковольтная обмотка 113 и низковольтная обмотка 114, которые изображены в разрезе, расположены в кожухе на общем сердечнике 115. Высоковольтная и низковольтная обмотки и сердечник соединены с общим проводом с помощью проводника 116. В этом случае предпочтительно,чтобы преобразователи 6 а и 6b, показанные на чертеже в виде катушек Роговского, были расположены вокруг нижней части высоковольтного проходного изолятора рядом с кожухом и на проводнике 116 вне кожуха. На фиг.14 а и 14 б показано расположение преобразователя для случая, когда объект испытаний содержит высоковольтную обмотку силового трансформатора и переключатель отводов соответственно. Трехфазный силовой трансформатор 12 содержит кожух 121 и высоковольтные обмотки WR, WS и WT, каждая из которых выводится из кожуха через проходные изоляторы BR1, BR2, BS1, BS2, ВТ 1 и ВТ 2 соответственно (фиг.14 а). В этом случае предпочтительно, чтобы преобразователи 6aR, 6bR, 6aS,6bS, 6 аТ и 6bТ, показанные на чертеже в виде катушек Роговского, были расположены вокруг нижней части высоковольтного проходного изолятора рядом с кожухом. Переключатель отводов, одна фаза которого схематично показана на фиг.14 б, имеет соединительный проводник 123, соединенный с обмоткой 122, и второй соединительный проводник 124, соединенный с контактом 125, который может перемещаться вдоль этой обмотки, а преобразователи 6 а и 6b расположены у соответствующего соединительного проводника. В случае, когда объект испытаний содержит, например, трехфазный реактор, преобразователи могут быть установлены совершенно аналогично тому, как это показано на фиг.14 а. Если объект испытаний содержит, например,мощный конденсатор, то в зависимости от того,как он соединен с другими частями схемы,можно разместить преобразователи аналогично тому, как это показано на фиг.13-14, то есть на высоковольтном проходном изоляторе мощного конденсатора и на проводнике, ведущем к нулевому проводу, вне мощного конденсатора или на двух высоковольтных проходных изоляторах мощного конденсатора. На фиг.15 а, 15 б, 16, 17 а, 17 в и 18 схематично показаны примеры размещения преобразователей для случая, когда объект испытаний содержит высоковольтный проходной изолятор высоковольтного устройства. Высоковольтный проходной изолятор 13, расположенный на крышке 133 электрического высоковольтного устройства, содержит внешний соединительный проводник 131, установленный в изоляторе 132,выполненном, например, из фарфора. Внешний соединительный проводник проходит через фланец 134 в нижнюю часть 135 проходного 17 изолятора, расположенную внутри высоковольтного устройства. На фиг.15 а показан преобразователь 6 а,который для примера представлен катушкой Роговского и установлен вокруг внешнего соединительного проводника высоковольтного проходного изолятора выше изолятора. На фиг.15 б, на которой изолятор показан в разрезе,преобразователь, представленный катушкой Роговского, установлен вокруг внешнего соединительного проводника высоковольтного проходного изолятора внутри изолятора в его верхней части. На фиг.16 показано несколько альтернативных положений преобразователя 6 а', 6 а", 6 а"' и 6 а, представленного на чертеже катушкой Роговского и расположенного вокруг нижней части высоковольтного проходного изолятора. На фиг.17 а показан преобразователь 6 а,представленный на чертеже катушкой Роговского и расположенный вокруг нижней части изолятора рядом с фланцем. На фиг.17 б показано несколько альтернативных положений преобразователей 6 а' и 6 а,представленных на чертеже катушками Роговского и расположенных вокруг внешних соединительных проводников высоковольтного проходного изолятора внутри изолятора и в его нижней части ниже крышки соответственно. На фиг.18 показан преобразователь 6 а,представленный на чертеже для примера катушкой Роговского, расположенный вокруг изолятора с возможностью перемещения вдоль него. Такой преобразователь предпочтительно может быть использован в комбинации с преобразователем 6b, установленным, например, как показано на фиг.16. Из вышеизложенного понятно, что с помощью суммирования сигналов от преобразователей, которые расположены согласно одному из способов, иллюстрируемых на фиг.15 а, 15 б,16, 17 а, 17 б и 18, возможно определение места электрических разрядов в желаемой части протяженного объекта испытаний. Например, комбинируя перемещаемый преобразователь 6 а,изображенный на фиг.18, с неподвижно закрепленным преобразователем 6 а', изображенным на фиг.16, и перемещая перемещаемый преобразователь, можно определить местонахождение разряда в заданной части объекта испытаний, а взяв два преобразователя, перемещаемых вдоль объекта испытаний, можно определить местонахождение разряда в любой части объекта испытаний. На фиг.19 показан вариант выполнения изобретения для случая, когда объект испытаний содержит множество соединенных последовательно катушек в одной из фаз обмотки статора генератора переменного тока. Несколько катушек 81-87 соединены друг с другом последовательно посредством своих выводов 81', 81"87' и 87". Железная часть статора символически 18 обозначена на чертеже двумя линиями 141 и 142. На каждом из выводов 81"-87 установлены преобразователи 6 а 1-6 а 7, например, аналогично тому, как показано на фиг.7-10. Соответствующие сигналы преобразователя подаются в блоки РА 1-РА 7 фильтра, сигналы с выходов фильтра,обозначенные v1'-v7", подаются в блок смешивания сигналов, описанный в связи с фиг.3. Однако для упрощения фиг.19 на нем не показаны взвешивающие элементы, входящие в состав блока смешивания сигнала. Блок смешивания сигнала содержит сумматоры ADD1-A1D7, соответствующие каждому преобразователю, и вычитатели SUB1- SUB7, соответствующие каждому преобразователю, причем они установлены так, что на каждый из сумматоров и вычитателей подаются сигналы из двух преобразователей, размещенных на выводах двух соседних последовательно соединенных катушек. Таким образом, например, на сумматор ADD2 и вычитатель SUB2 соответственно подаются сигналы из двух преобразователей 6 а 2 и 6 а 3, а в результате вырабатываются суммарный и разностный сигналы S23=v2+v3 и D23=v2-v3 соответственно, в то время как на сумматор ADD3 и вычитатель SUB3 соответственно подаются сигналы из двух преобразователей 6 а 3 и 6 а 4, а в результате вырабатываются суммарный и разностный сигналы S34=v3+v4 и D34=v3-v4 соответственно. Все суммарные и разностные сигналы подаются в логический блок LU, аналогичный описанному выше в связи с фиг.3, и путем комбинации соответствующих суммарных и разностных сигналов формируют сигналыIND2-IND7 индикации, где сигнал IND2 указывает на электрический разряд в катушке 82, сигнал IND3 указывает на электрический разряд в катушке 83 и так далее. Сигналы индикации через шину 15 данных подаются в центральное контрольное оборудование известного типа и на панель 16 индикации, содержащую средства индикации, например, в виде светодиодов 162167, которые загораются для индикации разряда в соответствующей катушке. Из вышеизложенного и из фиг.19 понятно,что путем конструирования блока смешивания сигналов так, что на сумматоры и вычитатели подаются сигналы от двух преобразователей,установленных на выводах последовательно соединенных между собой соседних катушек,можно регистрировать разряды в выбираемой группе последовательно соединенных катушек. На фиг.20 показан вариант выполнения изобретения в случае, когда объект испытаний содержит ячейку распределительного устройства, например, заключенного в кожух распределительного устройства высокого напряжения для помещений или распределительного устройства с газовой изоляцией. На фиг.20 схематично показаны части блока распределительного устройства в виде однолинейной схемы. Блок распределительного устройства содержит не 19 прерывную шину 17, а объект испытаний содержит ячейку 171, включающую прерыватель 172 и выходную линию 173. Преобразователи 6 а, 6b и 6 с, которые для примера показаны на чертеже в виде катушек Роговского, установлены вокруг шины по обе стороны ячейки распределительного устройства 171 между ней и соседними ячейками, а также вокруг выходной линии 173. Аналогично тому, как это описано в связи с фиг.3, сигналы преобразователей через блоки РАа, РАb и PAc фильтра подаются в блокABU смешивания сигнала, где вырабатывается суммарный сигнал S=v1+v2+v3. Если на блок смешивания сигналов подаются только сигналы из преобразователей 6 а и 6b, то объект испытаний будет содержать ячейку 171 распределительного устройства и выходную линию 173 с подсоединенным к ней оборудованием. Если на блок смешивания сигналов подаются сигналы из преобразователей 6 а, 6b и 6 с, то объект испытаний будет содержать только ячейку 171 распределительного устройства. На фиг.21 показан вариант выполнения изобретения в случае, когда объект испытаний представляет собой распределительное устройство с газовой изоляцией. На чертеже показана однолинейная схема блока 18 распределительного устройства с оболочкой 18, содержащей изолирующий газ 182, например SF6. Распределительное устройство является трехфазным,однако на чертеже обозначения приведены только для одной фазы, поскольку понятно, что все фазы идентичны. Блок распределительного устройства содержит шину 183, заземляющий разъединитель 184, проходной изолятор 185,прерыватель 186 цепи, дополнительный проходной изолятор 187, дополнительный заземляющий разъединитель 188 и наружный проходной изолятор 189. Преобразователи 6 а, 6b,6 с, 6 с', 6 с" и 6 с"', которые на чертеже для примера представлены катушками Роговского, установлены соответственно на шине с двух сторон от места соединения с ней заземляющего разъединителя 184, в месте соединения заземляющего разъединителя 184 и проходного изолятора 185, в месте соединения проходного изолятора 187 и заземляющего разъединителя 188,в месте соединения заземляющего разъединителя 188 с нижней частью наружного проходного изолятора 189 и на проводнике, проходящим через наружный проходной изолятор, в верхней части последнего. Для примера показано, как сигналы из преобразователей 6 а, 6b и 6 с через блоки РАа, РАb и РАс фильтра подаются в блокABU смешивания сигналов для выработки суммарного сигнала S=v1+v2+v3. В этом случае объект испытаний содержит заземляющий разъединитель 184, часть шины, расположенную между преобразователями, и участок от этой шины до заземляющего разъединителя. Из вышеизложенного и фиг.21 ясно, что путем подачи сигналов из соответствующим образом выбран 000068 20 ных преобразователей в блок смешивания сигналов можно сделать так, что объект испытаний будет содержать заданную часть устройства распределения. Например, если блок смешивания сигналов выполнен согласно фиг.3 и на него поданы сигналы с преобразователей 6 а" и 6 а,то можно будет с высокой точностью регистрировать разряд в наружном проходном изоляторе 189. Конечно, аналогичным образом преобразователи могут быть установлены во всех фазах распределительного устройства. На фиг.24 а и 24 б показан вариант выполнения изобретения в случае, когда объект испытаний является трансформатором тока. На фиг.24 а показан однофазный трансформатор 19 тока, содержащий высоковольтный проходной изолятор 191 и кожух 192, которые показаны в разрезе. Проводник 193 с током, величину которого необходимо измерить, проходит через высоковольтный проходной изолятор,сердечник 194, расположенный в кожухе, и вновь через высоковольтный проходной изолятор. Вокруг сердечника 194 намотана также вторичная обмотка 195. С помощью проводника 196 сердечник и вторичная обмотка соединены с общим проводом, а измеряемый ток, соответствующий величине тока через проводник 193,поступает в проводник 197. В этом случае предпочтительно установить преобразователь 6 а,представленный для примера катушкой Роговского, вокруг нижней части высоковольтного проходного изолятора около кожуха, как показано на чертеже. Разряд в тех частях трансформатора тока, которые расположены внутри кожуха, вызовет импульсы тока, которые, если смотреть от преобразователя, текут по идущим вверх и вниз участкам проводника 193 в одном направлении, в то время как разряды вне этих частей трансформатора тока вызовут импульсы тока, которые, если смотреть от преобразователя, текут по идущим вверх и вниз участкам проводника 193 в разных направлениях. Поэтому в первом случае магнитное поле, возникающее вследствие импульса тока, отлично от нуля, а в последнем случае - по существу равно нулю. Таким образом, в этом случае объект испытаний содержит те части трансформатора тока, которые расположены внутри кожуха. На фиг.24 б показан однофазный трансформатор 19 тока с так называемым верхним расположением сердечника, который содержит высоковольтный проходной изолятор 191 и кожух 192, которые показаны в разрезе. Тороидальный сердечник 194, который соединен с нулевым проводом (соединение не показано),расположен в верхней части высоковольтного проходного изолятора. Проводник 193 с током,величину которого необходимо измерить, проходит через тороидальный сердечник 194. Вокруг сердечника намотана вторичная обмотка 195, выводы 196 и 197 которой через высоковольтный проходной изолятор введены в кожух. 21 Вывод 196 соединен с общим проводом, а измеряемый ток, соответствующий току через проводник 193, поступает в проводник 197. В этом случае также предпочтительно установить преобразователь 6 а, представленный для примера катушкой Роговского, вокруг нижней части высоковольтного проходного изолятора около кожуха, как показано на чертеже. Разряды в тех частях трансформатора тока, которые расположены выше преобразователя, вызовут импульсы тока, которые, если смотреть от преобразователя, текут по идущим соответственно вверх и вниз участкам 196 и 197 проводника 195 в одном направлении, в то время как разряды вне этих частей трансформатора тока вызовут импульсы тока, которые, если смотреть от преобразователя, текут по идущим вверх и вниз участкам проводника 195 в разных направлениях. Поэтому в первом случае магнитное поле, возникающее вследствие импульса тока, отлично от нуля, а в последнем случае - по существу равно нулю. Таким образом, в этом случае объект испытаний содержит те части трансформатора тока, которые расположены выше преобразователя. На фиг.25 показан вариант выполнения изобретения в случае, когда объект испытаний представляет собой непрерывное полотно, например, изолированный проводник для обмотки трансформатора в процессе его изготовления. Проводники такого типа изготавливают путем заливки нескольких медных субпроводников эпоксидной смолой с получением проводника в виде ленты. Для увеличения сопротивления изоляции проводника ленту обертывают полосой бумажной изоляции так, что в поперечном сечении проводника эта бумажная лента имеет С-образную форму. Эти операции производятся при изготовлении, в то время как проводник подают вперед в виде непрерывного полотна обычно со скоростью порядка 0,2 м/с,при этом предпочтительно осуществлять непрерывный контроль изоляции проводника. На чертеже показано несколько субпроводников 201, которые подаются вперед между роликовыми парами 202 и 203 в направлении,указанном стрелками, на чертеже слева направо. Полотно 204 бумаги подается с помощью вращающегося устройства 205 подачи и обертывается вокруг субпроводников. Между роликовыми парами 202 и 203 расположены два соединенных между собой электрода 206 а и 206b,которые вытянуты в направлении движения полотна и полностью его покрывают. На эту пару электродов из генератора 207 подано высокое напряжение, в результате чего на участке Х-Х полотна создано электрическое поле, перпендикулярное этому полотну. Около полотна по обе стороны участка Х-Х установлены преобразователи 6 а и 6b, сигналы из которых через блоки РАа и РАb фильтров подаются в блок ABU смешивания сигналов. Таким образом, в этом 22 случае объект испытаний содержит участок Х-Х непрерывного полотна, а соединительными проводниками объекта испытаний являются те две части полотна, которые соединены с соответствующими концами этого участка полотна. Устройство 208, лишь схематично изображенное на чертеже, содержит две металлические щетки, находящиеся в электрическом контакте с полотном. Щетки соединены с источником напряжения, а датчик тока обнаруживает, течет ли ток между щетками, что свидетельствует об отсутствии изоляции. На фиг.22 а-22 б показан вариант выполнения изобретения, особенно предпочтительный в случае, когда объект испытаний имеет очень высокий импеданс, например, содержит силовой трансформатор, и особенно в условиях сильных внешних шумов. Высокий импеданс объекта испытаний приводит к тому, что импульс тока,вызванный внешним электрическим разрядом,значительно затухает при прохождении объекта испытаний и поэтому обнаружение этого импульса тока с помощью вызванного им магнитного поля в соединительном проводнике после объекта испытаний затруднено. На фиг.22 а показана часть силового трансформатора 12 с кожухом 121 и высоковольтным проходным изолятором BRI. В высоковольтном проходном изоляторе установлен известный емкостной измерительный вывод 126. Вокруг нижней части высоковольтного проходного изолятора, непосредственно над нижним фланцем 128, через который проходной изолятор входит в кожух, установлен преобразователь 6aR, содержащий две катушки 6aR' и 6aR Роговского, последовательно соединенные между собой с помощью проводника 73'(фиг.22 б) и выполненные, например, как описано в связи с фиг.7 а-7 в. На фиг.22 б показан вид преобразователя в плоскости, перпендикулярной продольной оси проходного изолятора, и иллюстрируется то, что каждая из катушек Роговского охватывает менее половины периферии проходного изолятора. Катушки могут быть прикреплены к проходному изолятору, например, с помощью клея, а конструкция преобразователя облегчает, кроме всего прочего, его установку на проходные изоляторы разных размеров. С учетом помех предпочтительно установить катушки так, чтобы они были центрально симметричны относительно проходного изолятора. Выходной сигнал v1 из преобразователя через проводники 73 и 74 подается в оборудование 127 для оценки. Выходной сигнал Vc от емкостного измерительного вывода с помощью проводника 75 также подается в оборудование для оценки. В этом улучшенном варианте выполнения изобретения регистрируются как магнитное, так и электрическое поля, созданные электрическим импульсом вследствие электрического разряда в объекте испытаний. Путем перемножения сиг 23 налов, обусловленных этими полями, можно определить величину и направление потока энергии, обусловленного разрядом, в соединительном проводнике. Электрический разряд может иметь положительную или отрицательную полярность. Это означает, что импульсы тока, текущего по соединительным проводникам объекта испытаний вследствие разряда, могут иметь направление к объекту испытаний или от него. Эта полярность определяется с помощью регистрации полярности выходного сигнала Vc емкостного измерительного вывода, тогда как направление импульсов тока определяется с помощью регистрации полярности выходного сигнала vl преобразователя 6aR. Вариант выполнения оборудования 127 для оценки показан на фиг.23. Выходной сигналVc от емкостного измерительного вывода подаются в соответствующие блоки 21' и 21" интерфейса для согласования друг с другом и приведения к приемлемому уровню известным способом с использованием резистивных, емкостных,индуктивных и усилительных элементов. Сигналы с выходов соответствующих блоков интерфейса подаются в полосовые фильтры 22' и 22". Полосовой фильтр 22', связанный с выходным сигналом преобразователя 6aR, имеет полосу пропускания, расположенную вокруг собственной резонансной частоты преобразователя,которую в свою очередь выбирают с целью достичь наилучшего соотношения сигнал/шум в измерительной системе. Полоса пропускания фильтра 22" может быть такой же, как и полоса пропускания фильтра 22'. Сигналы с выходов соответствующих полосовых фильтров для установления соответствующих уровней этих сигналов подаются в усилители 23' и 23", с выхода которых сигналы подаются в умножитель 24, где происходит перемножение сигналов. Теперь выходной сигнал умножителя или положителен, или отрицателен в зависимости от происхождения разряда. В этом варианте выполнения изобретения предполагается, что положительный выходной сигнал указывает на то, что разряд произошел внутри объекта испытаний, что может быть достигнуто путем выбора направления намотки катушек преобразователя 6aR. Сигнал Uind с выхода умножителя подается в пиковый детектор 25, который пропускает дальше на схему 26 огибающей только сигналы положительной полярности. Схема огибающей воспроизводит входной сигнал с увеличенным временем затухания. Амплитуда сигнала на выходе схемы огибающей соответствует уровню обнаруженного разряда в объекте испытаний,так что увеличение уровня внутреннего разряда приводит к возрастанию сигнала на выходе схемы огибающей. Сигнал с выхода схемы огибающей подается в преобразователь 27 сигнала,который преобразует сигнал с выхода схемы 24 огибающей в соответствующий сигнал IIND постоянного тока. Амплитуда этого сигнала постоянного тока зависит от амплитуды сигнала на входе преобразователя сигнала и, таким образом, зависит от величины разряда. СигналIIND подается в оборудование для контроля (на чертеже не показано) для сравнения его, известным способом, с заранее заданным уровнем включения сигнализации. Следует отметить, что в этом улучшенном варианте выполнения изобретения сигнал индикации для индикации наличия разряда в объекте испытаний формируется из сигнала преобразователя, реагирующего на магнитное поле, вызванное импульсом тока, только в одном из соединительных проводников объекта испытаний. В случае, когда в проходном изоляторе трансформатора не имеется емкостного измерительного вывода, могут быть использованы другие типы преобразователей для обнаружения электрического поля, вызванного импульсом тока. Еще один предпочтительный вариант выполнения оборудования преобразователя показан на фиг.26. Два преобразователя 6 а и 6b в виде катушек соответственно 61 а и 61b Роговского установлены с двух сторон объекта 1 испытаний. Каждая из катушек Роговского соединена с известным сверхпроводящим датчиком,так называемым сверхпроводящим квантовым интерференционным датчиком (СКВИДом). Сигналы с выхода соответствующего сверхпроводящего датчика подаются в полосовые фильтры ВРа и ВРb для формирования сигналов v1' иv2', которые затем могут быть подвергнуты дальнейшей обработке, например, как описано выше в связи с фиг.3 а. На фиг.27 показан альтернативный вариант выполнения оборудования преобразователя. Четыре преобразователя 6 а, 6 с и 6b, 6d в виде катушек Роговского установлены соответственно парами с двух сторон объекта 1 испытаний на его соединительных проводниках 1a и 1b соответственно. Катушки, установленные по одну сторону объекта испытаний, соединены между собой последовательно так, что катушки 6 а и 6b намотаны в противоположном друг другу направлении, а катушки 6 с и 6d намотаны в одном направлении. Выходной сигнал от последовательно соединенных катушек с отрицательной обратной связью подается в блок РАа фильтра, а выходной сигнал с последовательно соединенных катушек с положительной обратной связью подается в блок РАс фильтра, причем оба блока фильтра имеют тот же вид, как те,что описаны в связи с фиг.1. Понятно, что при таком соединении катушек усилители АМРа иAMPc, входящие в блоки фильтра, вырабатывают сигналы, соответствующие суммарному сигналу S и разностному сигналу D, описанным в связи с фиг.4. Эти сигналы подаются в блок сравнения Q, например, такой, какой был описан в связи с фиг.3 б. 25 Изобретение не ограничивается предлагаемыми вариантами его выполнения, а включает также другие комбинации описанных преобразователей, принципов смешивания сигналов и объектов измерения. Изобретение основано на использовании преобразователей, которые могут быть выполнены так, что их форма и размеры подходят для различных типов объектов испытаний, причем они не имеют с объектами испытаний гальванической связи. Оборудование для оценки, служащее для обнаружения местоположения разряда в объекте испытаний, основано на простых и надежных принципах и поэтому нечувствительно к внешним помехам. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Устройство для обнаружения электрических разрядов в объекте испытаний, имеющем,по меньшей мере, два соединительных проводника, содержащее, по меньшей мере, два преобразователя для обнаружения протекающих через соединительные проводники импульсов тока путем регистрации магнитного поля, создаваемого этими импульсами тока, со средствами определения направления этих импульсов тока путем регистрации полярности магнитного поля, отличающееся тем, что оно содержит средство формирования суммарного сигнала и средство формирования разностного сигнала из сигналов, пришедших от преобразователей, связанных с различными соединительными проводниками, а также блок сравнения суммарного и разностного сигналов. 2. Устройство по п.1, отличающееся тем,что средство формирования суммарного сигнала и средство формирования разностного сигнала соединены с разными парами преобразователей. 3. Устройство по п.1, отличающееся тем,что средство формирования суммарного сигнала и средство формирования разностного сигнала соединены с одной и той же парой преобразователей. 4. Устройство по пп.1-3, отличающееся тем, что каждый преобразователь снабжен схемой для подстройки собственной частоты преобразователя и полосовым фильтром. 5. Устройство по п.4, отличающееся тем,что указанные полосовые фильтры настроены на частоту последовательного резонанса объекта испытаний. 6. Устройство по пп.1-5, отличающееся тем, что содержит взвешивающие элементы для взвешивания сигналов , из которых формируется суммарный сигнал. 7. Устройство по пп.1-6, отличающееся тем, что содержит модель объекта испытаний,включенную в цепь преобразователей, для ослабления и/или сдвига по фазе сигналов, из которых формируется суммарный сигнал так, чтобы имитировать ослабление и/или фазовый 26 сдвиг импульса тока в соединительных проводниках объекта испытаний. 8. Устройство по пп.1-7, отличающееся тем, что оно содержит, по меньшей мере, два электрода для подачи на них переменного напряжения, которые вытянуты в направлении движения объекта испытаний, представляющего собой ленту, и расположены по обе его стороны. 9. Устройство по пп.1-7, отличающееся тем, что преобразователи установлены на шине по обе стороны объекта испытаний, представляющего собой ячейку распределительного устройства, например распределительного устройства высокого напряжения или распределительного устройства с газовой изоляцией. 10. Устройство по п.9, отличающееся тем,что дополнительно содержит преобразователи,установленные на выходной линии вне ячейки распределительного устройства. 11. Устройство по пп.1-7, отличающееся тем, что преобразователи размещены соответственно на выводах последовательно соединенных катушек объекта испытаний, представляющего собой фазу обмотки статора генератора переменного тока, а средства формирования суммарного и разностного сигналов содержат сумматоры, подключенные к соответствующим парам преобразователей. 12. Устройство по п.11, отличающееся тем,что каждый сумматор соединен с парой преобразователей, установленных на выводах соседних катушек. 13. Устройство, по пп.1-12, отличающееся тем, что преобразователь представляет собой катушку Роговского, располагаемую вокруг соединительного проводника. 14. Устройство по п.13, отличающееся тем,что катушка Роговского намотана вокруг Побразного сердечника из магнитного материала,причем этот сердечник охватывает соединительный проводник. 15. Устройство по пп.1-7, отличающееся тем, что преобразователь выполнен в виде двух последовательно соединенных катушек Роговского, намотанных во взаимно противоположных направлениях вокруг общего П-образного сердечника из магнитного материала, одна из которых размещена у объекта испытаний, представляющего собой катушку обмотки статора электрогенератора, а другая размещена у дополнительной катушки, расположенной в том же пазу обмотки статора генератора. 16. Устройство по пп.1-7, отличающееся тем, что преобразователь представляет собой плоскую катушку Роговского, установленную в одном пазу с объектом испытаний, представляющим собой катушку обмотки статора электрогенератора, между указанной катушкой обмотки статора и дополнительной катушкой,расположенной в том же пазу обмотки статора. 17. Устройство по пп.1-7, отличающееся тем, что, по меньшей мере, один преобразова 27 тель выполнен в виде катушки Роговского, установленной с возможностью перемещения вдоль объекта испытаний, который имеет вытянутую форму, например, проходного изолятора высоковольтного устройства. 18. Устройство по пп.1-7, отличающееся тем, что указанный преобразователь содержит по, меньшей мере, одну катушку Роговского,размещенную вокруг высоковольтного проходного изолятора объекта испытаний, представляющего собой силовой трансформатор, сигнал с емкостного измерительного вывода которого подается на устройство для обнаружения электрических разрядов. 19. Устройство по п.18, отличающееся тем,что указанный преобразователь содержит две отдельных соединенных друг с другом последо 000068 28 вательно катушки Роговского, расположенных напротив друг друга вокруг высоковольтного проходного изолятора. 20. Устройство по пп.6-19, отличающееся тем, что содержит сверхпроводящий датчик,соединенный с катушкой Роговского. 21. Устройство для обнаружения электрических разрядов в трансформаторе тока, расположенном на токонесущем проводнике, содержащее преобразователь для обнаружения импульсов тока, отличающееся тем, что преобразователь представляет собой катушку Роговского, которая устанавливается на идущих вверх и вниз частях токонесущего проводника или вторичной обмотки, при этом катушка соединена со средством регистрации тока.
