Игральный автомат

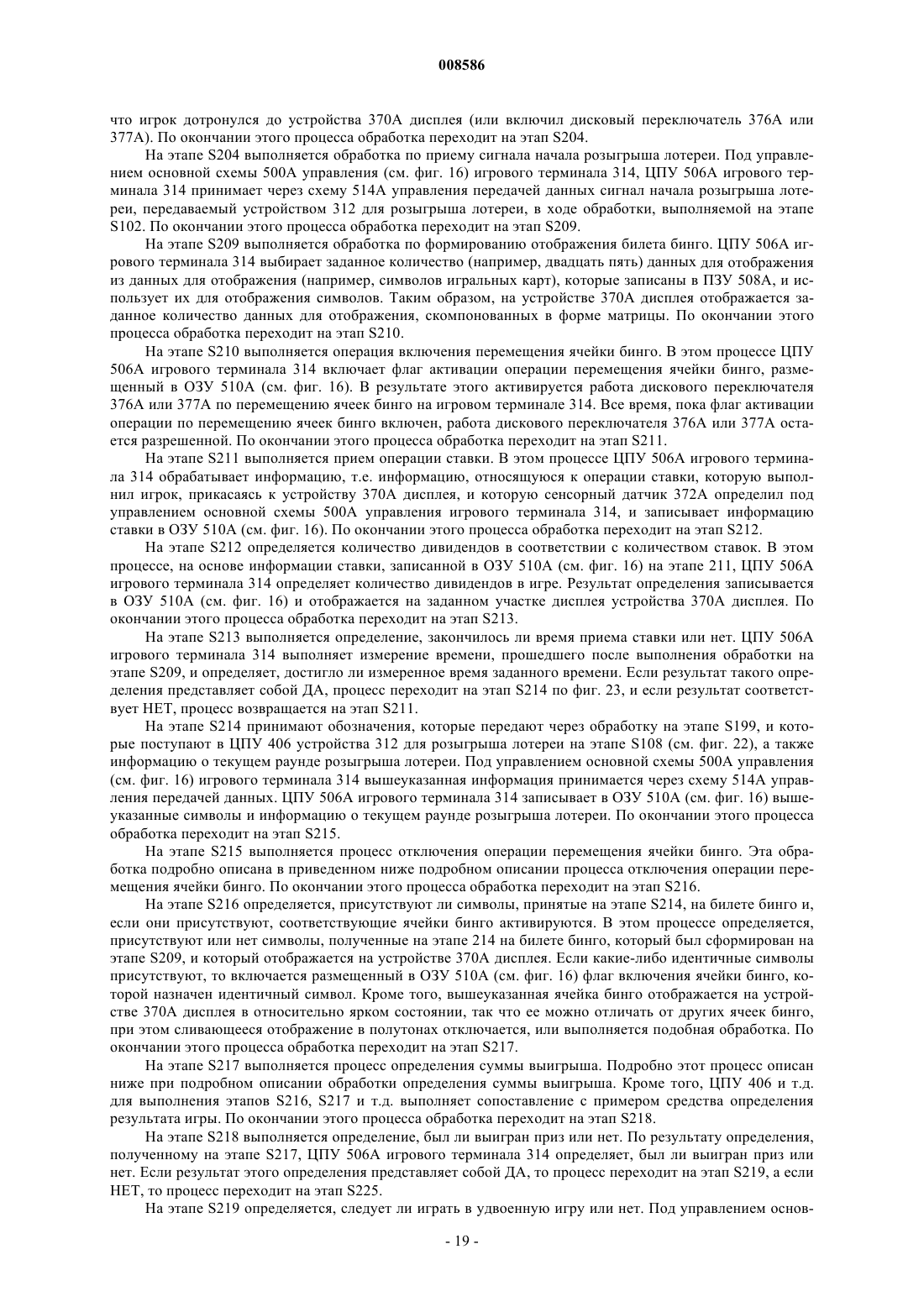

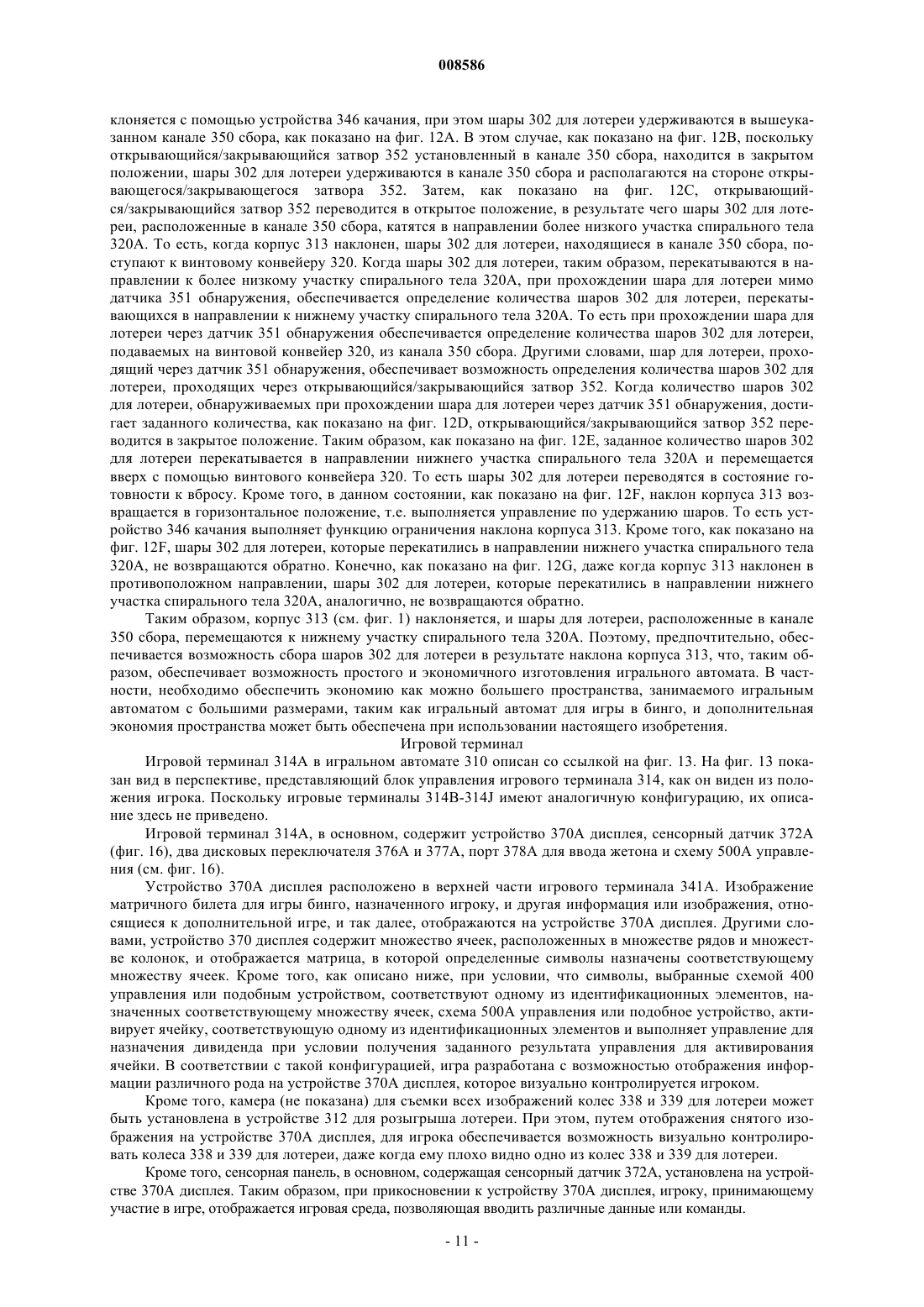

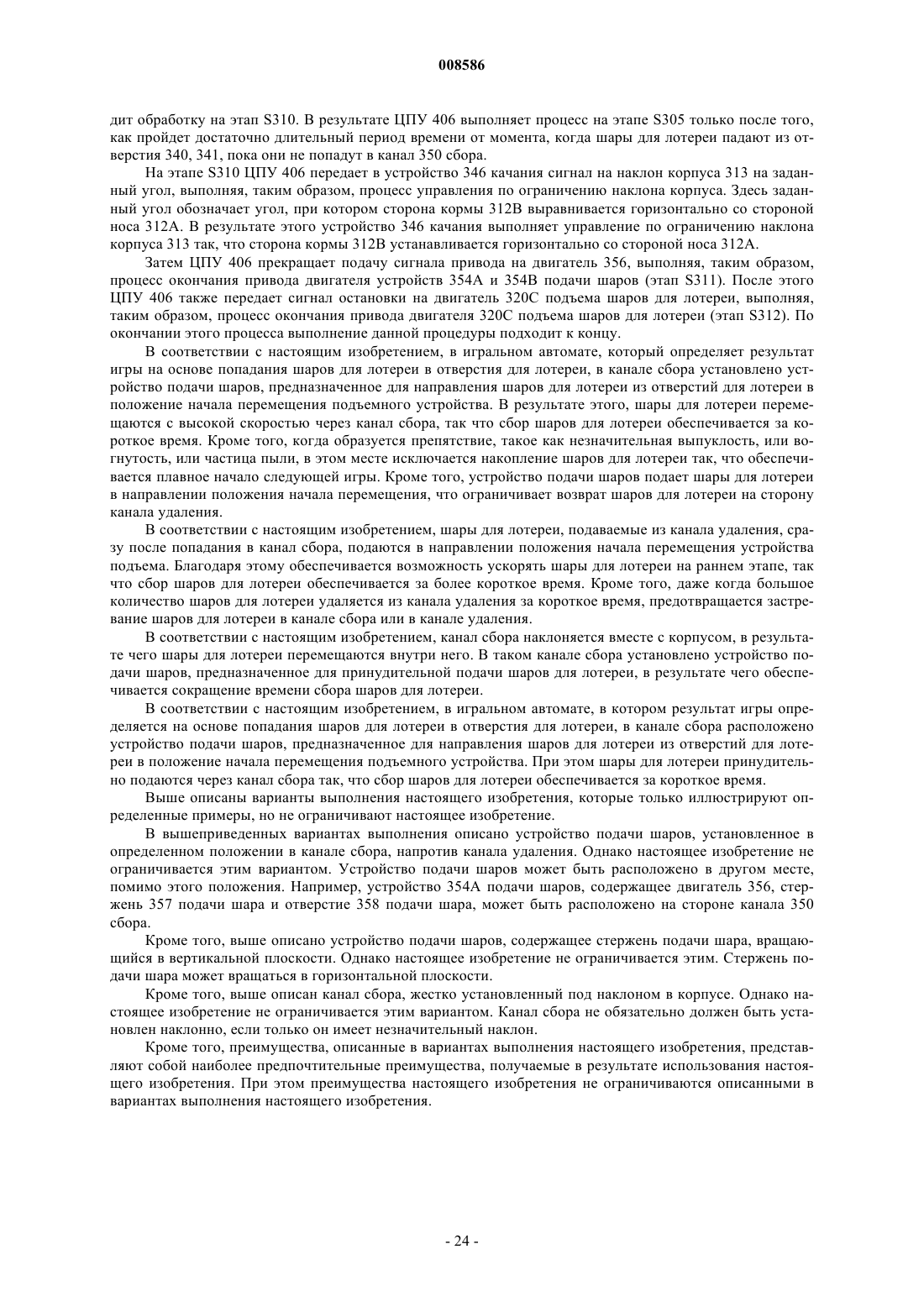

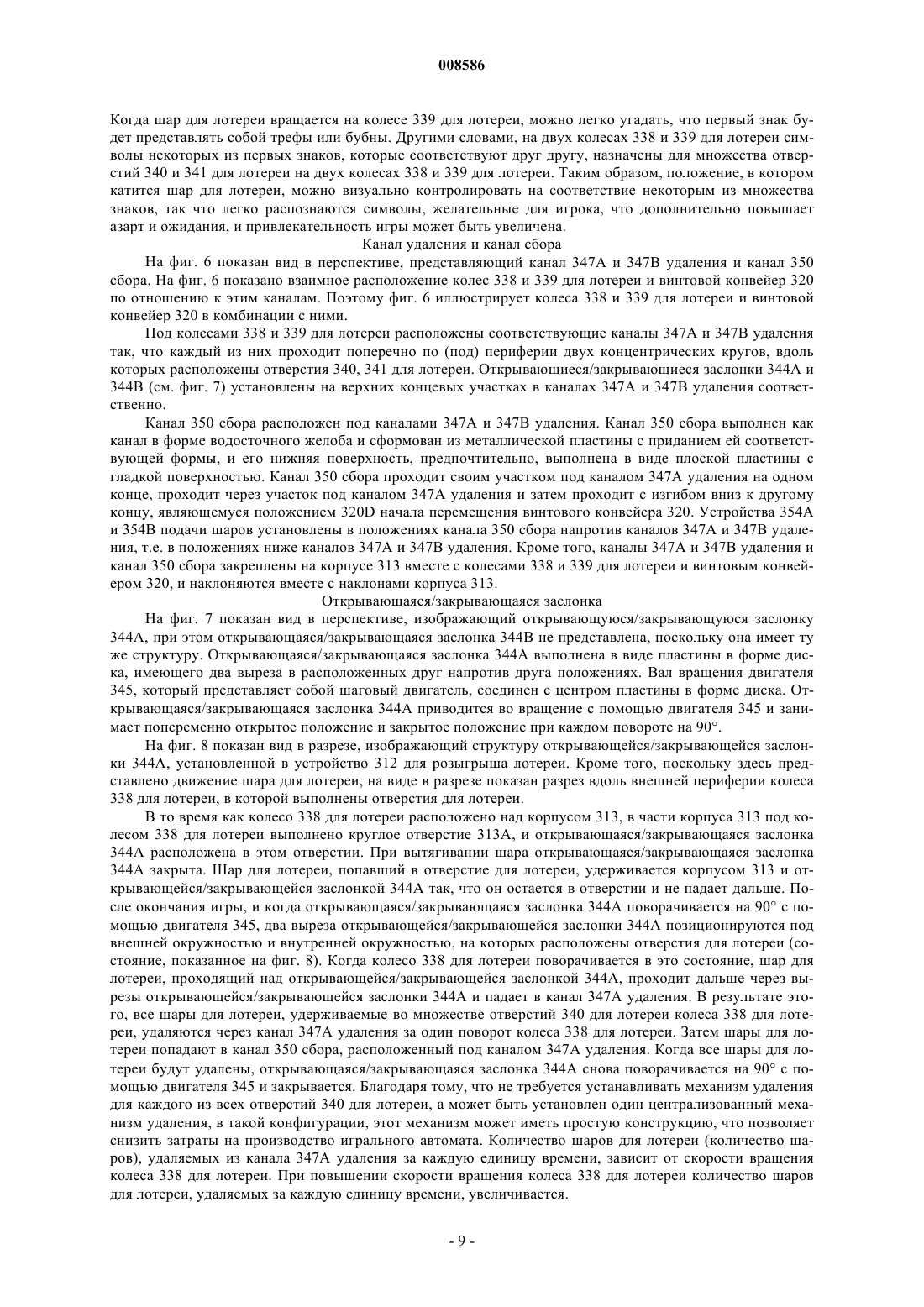

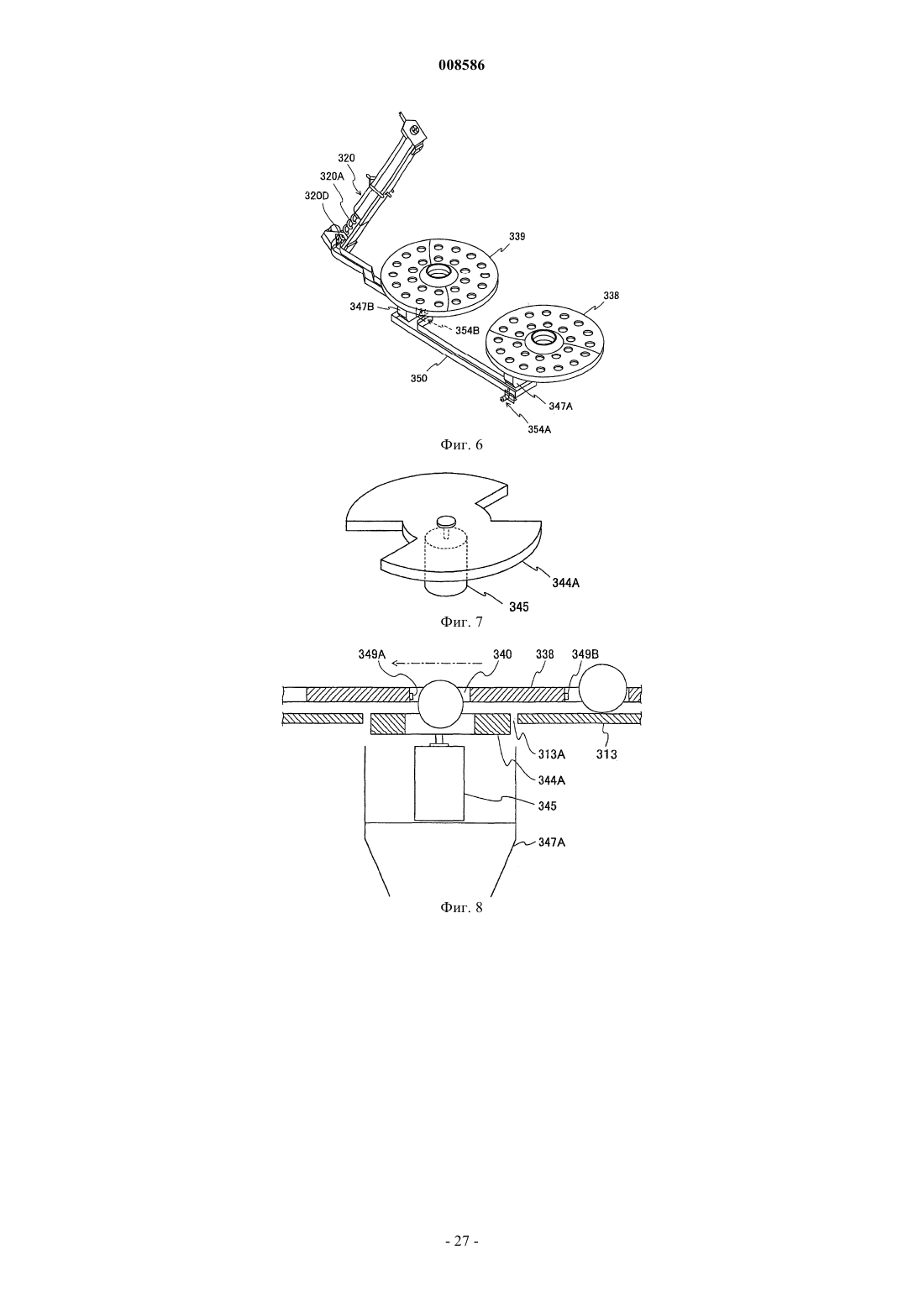

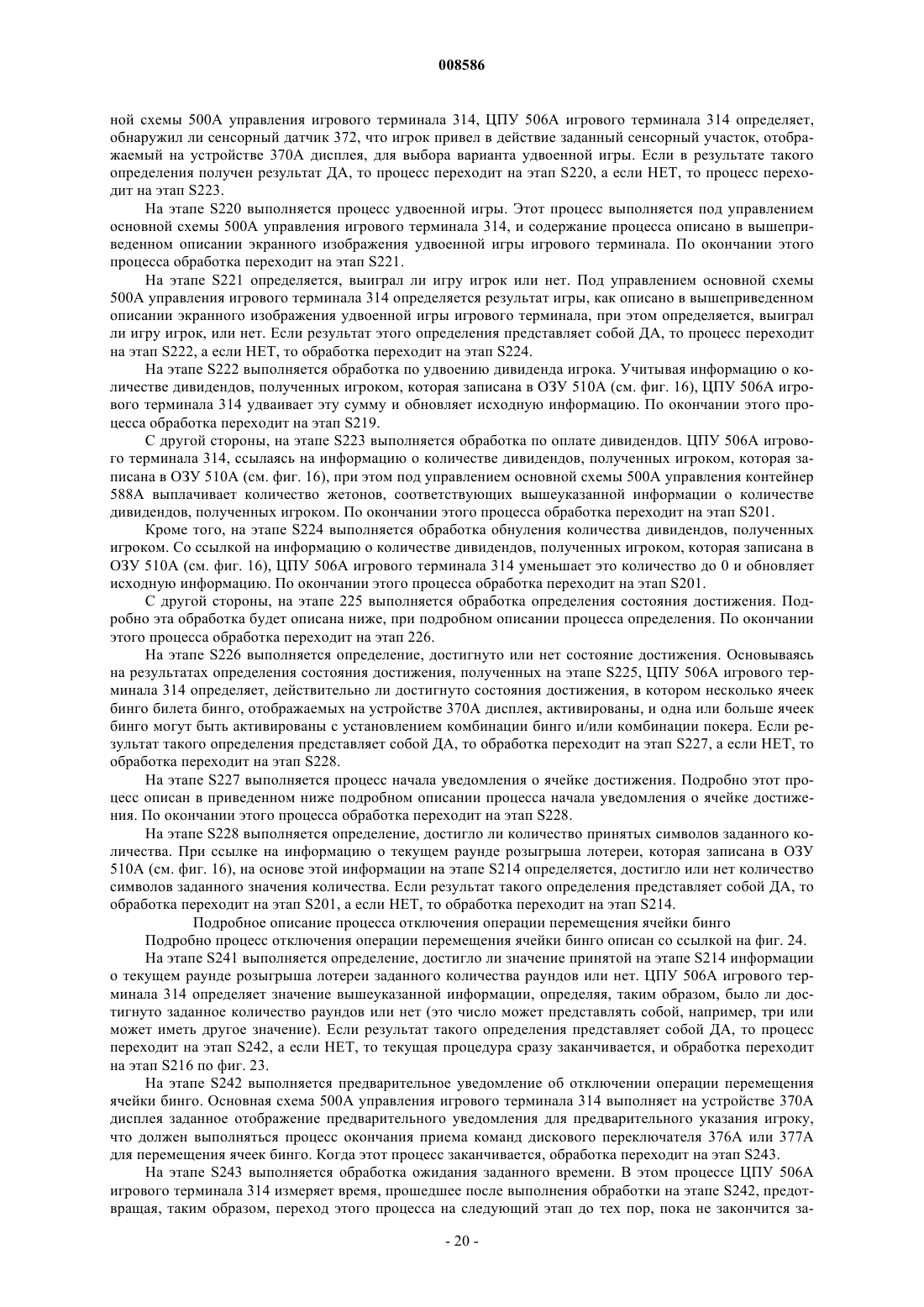

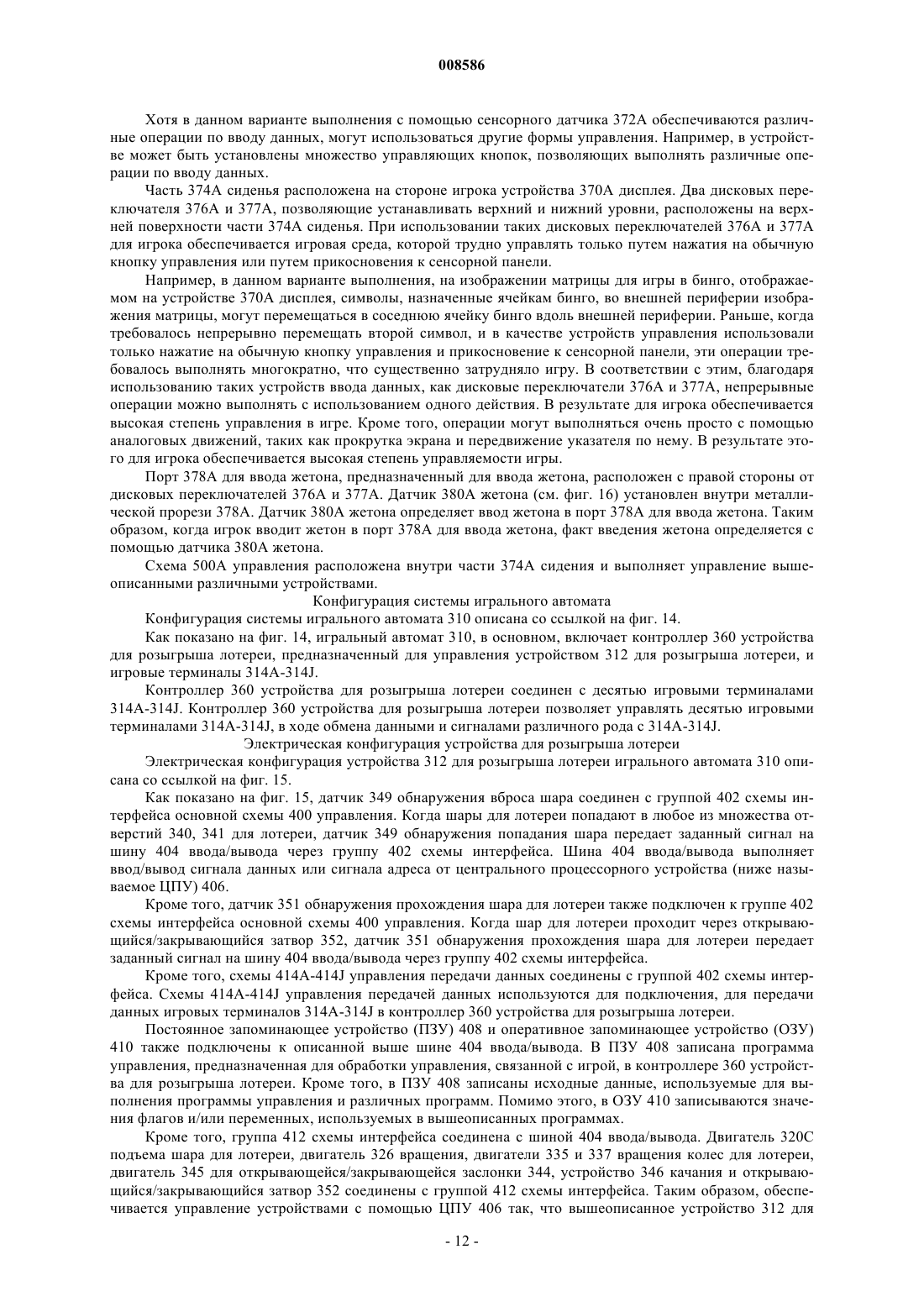

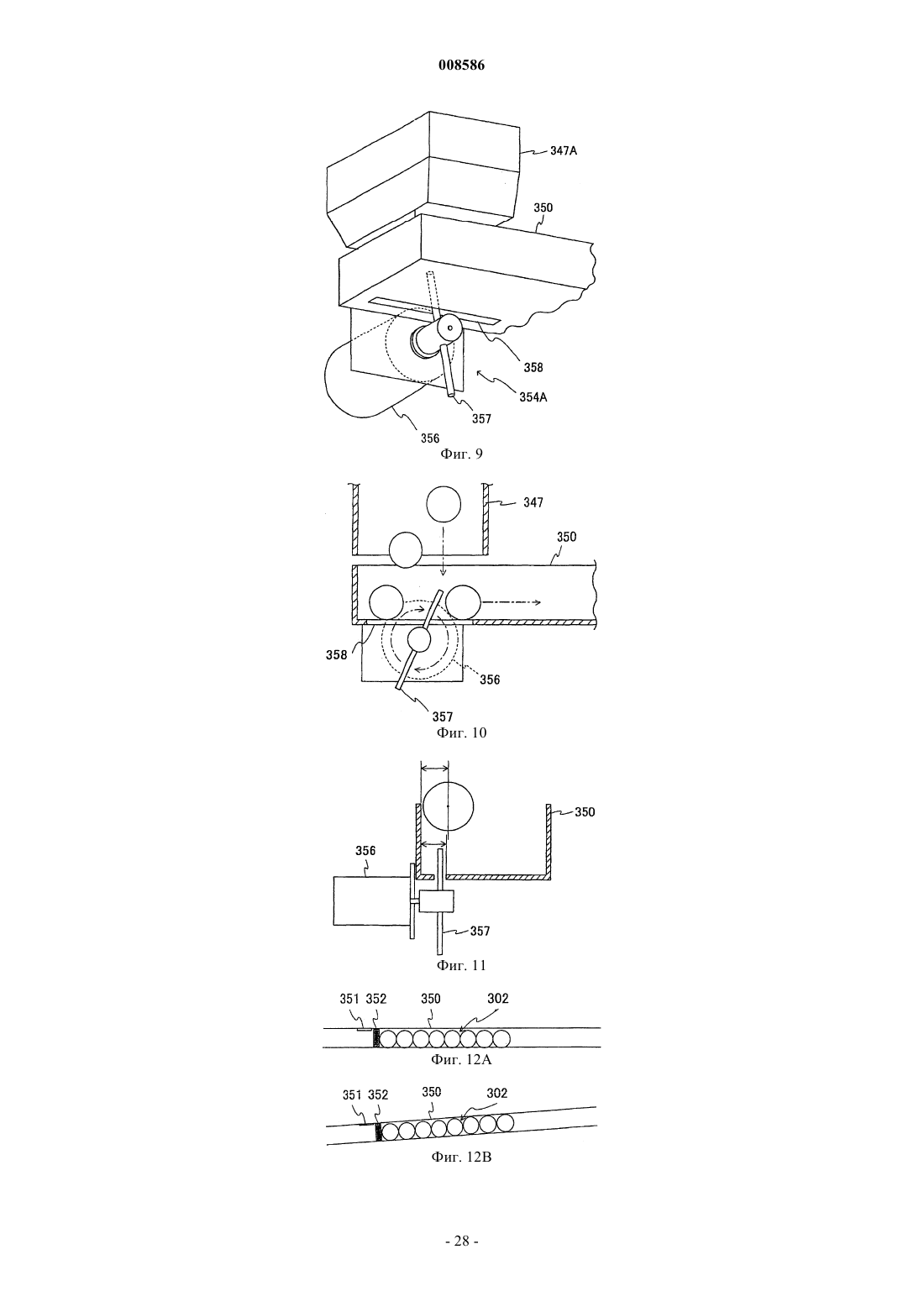

008586 Область техники Настоящее изобретение относится к игральному автомату, и более конкретно, к игральному автомату, определяющему результат игры, на основе попадания шара для лотереи в отверстие для лотереи в колесе для лотереи. Предшествующий уровень техники До настоящего времени в игру бинго играли, используя билет бинго, на котором изображены ячейки, размещенные в форме матрицы. В этом случае ячейки обозначены различными знаками, и ячейку,которая соответствует выигрываемым при розыгрыше лотереи знакам, пробивают в ходе игры. Игрок может выиграть путем пробивки ячеек, расположенных на одной вертикальной линии, горизонтальной линии или диагональной линии. Хотя при игре бинго обычно используют билет, изготовленный из бумаги, также были разработаны различные имитирующие игру игральные автоматы, управляемые с помощью электронных устройств(см., например, JP-A-2001-161888). В таких игральных автоматах билет для игры в бинго отображается на устройстве отображения, и, когда на билете бинго присутствуют знаки, выигранные при розыгрыше лотереи, отображение этой ячейки активируется, что позволяет отличать такую активированную ячейку от других ячеек. Обычно колесо лотереи содержит множество отверстий лотереи, которым присвоены обозначения,и, когда шар для лотереи останавливается в одном из отверстий для лотереи, активируется ячейка, соответствующая обозначению, в котором остановился шар для лотереи. Игральный автомат часто устанавливают в галерее игральных автоматов, поскольку в игре может участвовать много игроков. Кроме того, обычно, такие игральные автоматы приблизительно можно разделить на два типа: игральный автомат (так называемый автомат, в котором используется принцип вытягивания шара при розыгрыше лотереи), выполненный таким образом, что шар для лотереи вытягивают из множества шаров для лотереи, на которых нанесены обозначения, благодаря чему активируется ячейка, соответствующая обозначениям на вытянутом шаре для лотереи; и игральный автомат (так называемый, автомат типа рулетки), выполненный, как описано в публикации JP-A-2001-161888, в котором множество отверстий для лотереи, которым присвоены обозначения, расположены на стороне внешней окружности колеса для лотереи, и когда шар для лотереи останавливается в одном из множества отверстий для лотереи, активируется ячейка, соответствующая обозначению отверстия, в котором остановился шар для лотереи. Кроме того, в таком игральном автомате для того, чтобы сделать более интересной игру, основанную на простых правилах игры бинго, требуется использовать большое количество обозначений. Однако в указанном выше игральном автомате, работающем по принципу вытягивания шара для розыгрыша лотереи,игрокам, участвующим в игре, трудно отыскать желательные им шары для лотереи из большого количества шаров для лотереи, что, вероятно, снижает интерес при игре в бинго. Таким образом, игральный автомат такого типа мало пригоден для варианта с использованием большого количества обозначений. И, напротив, в игральном автомате типа рулетки, поскольку в колесе предусмотрено большое количество отверстий для лотереи, может потребоваться увеличить размер колеса для лотереи. Однако с учетом пространства, занимаемого в зале игральных автоматов, или подобных условий, нежелательно увеличивать размер колеса для лотереи. В связи с этим, для обеспечения возможности размещения большого количества отверстий для лотереи на колесе для лотереи, как с учетом занимаемого пространства, так и возможности хорошего обзора для игроков, участвующих в игре, или подобных условий, был разработан игральный автомат, включающий колесо для лотереи, которое содержит множество отверстий для лотереи, расположенных не только по внешней окружности, но также вдоль множества разных окружностей, что может повысить интерес к игре бинго. Однако возможности по уменьшению размеров указанного выше игрального автомата ограничены из-за большого количества отверстий для лотереи, требования обеспечения возможности обзора события при розыгрыше лотереи для большого количества людей одновременно и т.д. В отличие от персонального игрального автомата, в игральном автомате, который выполнен в определенном масштабе, после окончания одной игры (лотереи), требуется некоторое время от момента, когда шары для лотереи собирают из отверстий для лотереи до момента окончания подготовки к следующей игре, в течение которого игрокам, вероятно, становится скучно. Сущность изобретения Настоящее изобретение направлено на игральный автомат, содержащий множество отверстий для лотереи, причем такой игральный автомат обеспечивает плавную подготовку к игре, что снижает ощущение скуки у игроков и обеспечивает интерес к игре. Более конкретно, настоящее изобретение направлено на следующий игральный автомат. В соответствии с первым аспектом настоящего изобретения предложен игральный автомат, содержащий колесо для лотереи, имеющее множество отверстий для лотереи, в которые могут попадать шары для лотереи; устройство определения содержания игры, которое, когда шары для лотереи попадают в любое из множества отверстий для лотереи, определяет результат игры на основе любого из множества отверстий для лотереи, в которые попали шары; канал удаления, который расположен под колесом для-1 008586 лотереи, и через который происходит удаление шаров для лотереи, попавших в каждое из множества отверстий для лотереи; подъемное устройство, которое перемещает шары для лотереи в более высокое положение, чем колесо для лотереи; и канал сбора, который направляет шары для лотереи, удаленные из канала удаления, в положение начала перемещения подъемного устройства, при этом канал сбора содержит устройство подачи шара, предназначенное для подачи собранных шаров для лотереи, в положение начала перемещения подъемного устройства. В соответствии с первым аспектом настоящего изобретения в игральном автомате, который определяет результат игры на основе попадания шаров для лотереи в отверстия для лотереи, в канале сбора установлено устройство подачи шара, предназначенное для подачи шаров для лотереи из отверстия для лотереи в положение начала перемещения подъемного устройства. Благодаря этому шары для лотереи перемещаются с высокой скоростью через канал сбора так, что обеспечивается возможность сбора шаров для лотереи за короткое время. Кроме того, даже когда возникает препятствие такое, как незначительная выпуклость или вогнутость и частичка пыли, исключается задержка шаров для лотереи в одном месте,что обеспечивает возможность плавного начала следующей игры. Кроме того, устройство подачи шара подает шары для лотереи в направлении положения начала перемещения, которое исключает возврат шаров для лотереи на сторону канала удаления. В соответствии с настоящим изобретением в игральном автомате, который определяет результат игры на основе попадания шаров для лотереи в отверстия для лотереи, в канале сбора расположено устройство подачи шара, предназначенное для направления шаров для лотереи из отверстий для лотереи в положение начала перемещения подъемного устройства. Шары для лотереи, таким образом, принудительно подают через канал сбора, в результате чего обеспечивается возможность сбора шаров для лотереи за более короткое время. Краткое описание чертежей Эти и другие цели и преимущества настоящего изобретения будут более понятны из следующего подробного описания, которое следует рассматривать совместно с прилагаемыми чертежами, на которых фиг. 1 - вид в перспективе, представляющий компоновку игрального автомата в соответствии с вариантом выполнения настоящего изобретения; фиг. 2 - вид в продольном разрезе, представляющий компоновку игрального автомата в соответствии с вариантом выполнения настоящего изобретения; фиг. 3 - вид сверху участка приема шара для лотереи в соответствии с вариантом выполнения настоящего изобретения; фиг. 4 - вид сверху устройства для розыгрыша лотереи в соответствии с вариантом выполнения настоящего изобретения; фиг. 5 - вид в перспективе колес для лотереи в соответствии с вариантом выполнения настоящего изобретения; фиг. 6 - вид в перспективе, представляющий канал удаления и канал сбора, в соответствии с вариантом выполнения настоящего изобретения; фиг. 7 - вид в перспективе, представляющий открывающуюся/закрывающуюся заслонку, в соответствии с вариантом выполнения настоящего изобретения; фиг. 8 - вид в разрезе, представляющий расположение открывающейся/закрывающейся заслонки, в соответствии с вариантом выполнения настоящего изобретения; фиг. 9 - вид в перспективе, представляющий конструкцию канала удаления, канала сбора и устройства подачи шара, в соответствии с вариантом выполнения настоящего изобретения; фиг. 10 - вид в разрезе, схематично представляющий порядок работы устройства подачи шара, в соответствии с вариантом выполнения настоящего изобретения; фиг. 11 - вид в разрезе, схематично представляющий устройство подачи шара, в соответствии с вариантом выполнения настоящего изобретения; фиг. 12 А-12G показаны виды в продольном разрезе, представляющие канал сбора рядом с открывающимся/закрывающимся затвором; фиг. 13 - вид в перспективе, представляющий рабочий участок игрового терминала, в соответствии с вариантом выполнения настоящего изобретения; фиг. 14 - структура системы игрального автомата в соответствии с вариантом выполнения настоящего изобретения; фиг. 15 - структура системы игрального автомата в соответствии с вариантом выполнения настоящего изобретения; фиг. 16 - электрическая схема устройства игрового терминала в соответствии с вариантом выполнения настоящего изобретения; фиг. 17 - пример изображения на экране игрового терминала в режиме ожидания, отображаемого на экране дисплея игрового терминала, в соответствии с вариантом выполнения настоящего изобретения; фиг. 18 - пример изображения на экране игрового терминала после входа в игру, отображаемого на экране дисплея игрового терминала, в соответствии с вариантом выполнения настоящего изобретения; фиг. 19 - пример изображения на экране игрового терминала в ходе игры, отображаемого на экране-2 008586 дисплея игрового терминала, в соответствии с вариантом выполнения настоящего изобретения; фиг. 20 А-20D - примеры перехода достигнутого состояния на экране индивидуального отображения, представленного на экране дисплея игрового терминала, в соответствии с вариантом выполнения настоящего изобретения; фиг. 21 - пример отображения удвоенной игры на экране игрового терминала, представленного на экране дисплея игрового терминала, в соответствии с вариантом выполнения настоящего изобретения; фиг. 22 - схемы основных последовательностей выполнения операций в ходе выполнения обработки в основных схемах контроллера устройства для розыгрыша лотереи и игрового терминала, соответственно, в соответствии с вариантом выполнения настоящего изобретения; фиг. 23 - схема последовательности операций, выполняемых после схемы, представленной на фиг. 22; фиг. 24 - схема последовательности выполнения операций процесса отключения операции перемещения ячейки бинго; фиг. 25 - схема последовательности выполнения операций процесса определения выигрываемого приза; фиг. 26 - схема последовательности выполнения операций процесса определения достигнутого состояния; фиг. 27 - схема последовательности выполнения операций процесса запуска уведомления о ячейке достигнутого состояния; и фиг. 28 - схема последовательности выполнения операций в процессе подготовки игры. Подробное описание предпочтительных вариантов выполнения Пример вариантов выполнения настоящего изобретения будет описан ниже со ссылкой на чертежи. Хотя игральный автомат 310, в соответствии с данным вариантом выполнения, представляет собой игральный автомат, игра на котором организована с использованием игровой среды, такой как билет бинго, на котором записана информация, используемая при игре, который выдают или который должен быть передан игроку, а также монета, жетон, шар для лотереи или символ; в приведенном ниже описании используется термин жетон. Конфигурация игрального автомата На фиг. 1 показан вид в перспективе, схематично изображающий вид игрального автомата в данном варианте выполнения. Игральный автомат 310 включает устройство 312 для розыгрыша лотереи и множество игровых терминалов 314. Игральный автомат 310 позволяет одновременно организовать игру для множества игроков, благодаря использованию игровых терминалов 314A-314J. Игральный автомат 312 для розыгрыша лотереи, в основном, включает корпус 313, по форме имитирующий корабль, установленный в центре игрального автомата 310. Кроме того, два колеса 338 и 339 для лотереи расположены в центре устройства 312 для розыгрыша лотереи. Эти два колеса 338 и 339 содержат в сумме 52 отверстия 340 и 341 для лотереи (см. фиг. 4). Это множество отверстий 340 и 341 для лотереи ассоциировано с обозначениями, которые представляют комбинации первых знаков, включающих пики, трефы, черви и бубны, и вторых знаков, включающих цифры от 2 до 10 и буквы A, J, Q и K(туз, валет, королева и король). Эти обозначения используют для определения результатов лотереи. Другими словами, обозначения, используемые для определения результатов лотереи, ассоциированы с множеством отверстий 340 и 341 для лотереи на колесах 338 и 339 для лотереи соответственно. Лотерею разыгрывают в соответствии с попаданием шара для лотереи в одно из множества отверстий 340 и 341 для лотереи, в соответствии с чем определяют результат игры. Две стойки 354 А и 354 В, выполненные в виде мачт корабля, продолжаются вверх от соответствующих центров колес 338 и 339 для лотереи. Металлические горизонтальные перекладины 355 А-355 Н прикреплены к стойкам 354 А и 354 В соответственно, по существу, ортогонально друг к другу с помощью металлических креплений так, что они представляют собой части мачт корабля, используемые для украшения устройства для розыгрыша лотереи. Устройство 346 качания (см. фиг. 2), включающее двигатель, установлено в устройстве 312 для розыгрыша лотереи так, что корпус 313 может качаться с перемещением носа 312 А и кормы 312 В в вертикальной плоскости. Другими словами, устройство 346 качания качает корпус 313. Следует отметить, что в данном варианте выполнения наклон по вертикали составляет угол, равный приблизительно 8 по отношению к горизонтальной плоскости, но величина угла наклона не ограничивается этим значением. Кроме того, хотя операция колебания занимает приблизительно 12 с от состояния, когда нос 312 А расположен выше, под углом приблизительно 8 по отношению к горизонтальной плоскости, до состоянии, когда нос 312 А расположен ниже, под углом приблизительно 8 по отношению к горизонтальной плоскости, период времени качания не ограничивается этим значением. Предпочтительно, операция колебания занимает приблизительно от 8 с до приблизительно 16 с. Более конкретно, цикл качания может управляться с помощью схемы 400 управления, которая описана ниже, и может регулироваться, например, менеджером зала игральных автоматов. Кроме того, поскольку используется качающийся корпус 313 в форме корабля, в данном варианте выполнения для участников игры может быть представлен визу-3 008586 альный эффект, повышающий интерес к игре. Множество игровых терминалов 314A-314J расположены с обеих сторон устройства 312 для розыгрыша лотереи. В данном варианте выполнения используется 10 игровых терминалов от 314 А до 314J. Множество игровых терминалов от 314 А до 314J содержат порты 382 А до 382J выплаты жетонов. На фиг. 1 не показаны игровые терминалы от 314F до 314 Н и порты от 382F до 382J выплаты жетонов, поскольку их закрывает устройство 312 для розыгрыша лотереи. Хотя в данном варианте выполнения предусмотрены десять игровых терминалов 314A-314J, составляющих множество игровых терминалов, настоящее изобретение не ограничивается этим количеством, но в нем можно использовать другие формы. Например, вместо этих десяти игровых терминалов могут быть установлены другие игровые терминалы или может быть установлен один игровой терминал. Конфигурация устройства для розыгрыша лотереи На фиг. 2 показан вид в продольном разрезе, схематично изображающий устройство 312 для розыгрыша лотереи в соответствии с данным вариантом выполнения. В качестве примера подъемного устройства на корме 312 В устройства для розыгрыша лотереи установлен винтовой конвейер 320. Винтовой конвейер 320 представляет собой устройство, предназначенное для перемещения шара для лотереи, используемого для розыгрыша лотереи, вверх по отношению к колесам 338 и 339 для лотереи, через внутреннюю часть устройства 312 для розыгрыша лотереи. Хотя шар для лотереи в данном варианте выполнения имеет диаметр приблизительно 60 мм, могут быть приняты другие его формы. Например, шар для розыгрыша лотереи может иметь диаметр, равный, больший или меньший чем приблизительно 60 мм. Кроме того, шар для лотереи, предпочтительно, изготовлен из материала, не пропускающего инфракрасные лучи, или, предпочтительно, обработан так, что он не пропускает инфракрасные лучи, что обеспечивает простое обнаружение шаров для лотереи с помощью датчиков различного вида, таких как оптические датчики. Винтовой конвейер 320 включает спиральное тело 320 А, удерживающую пластину 320 В и двигатель 320 С подъема шара для лотереи. Спиральное тело 320 А проходит вверх от положения 320D начала перемещения под заданным углом наклона. Удерживающая пластина 320 В проходит вдоль спирального тела 320 А. Двигатель 320 С подъема шара для лотереи вращает спиральное тело 320 А. Спиральное тело 320 А содержит спиральную канавку, радиус кривизны которой больше, чем радиус шара для лотереи.Двигатель 320 С подъема, перемещающий шар для лотереи, вращает спиральное тело 320 А, и шар для лотереи перемещается в верхнюю часть так, что при этом шар для лотереи удерживается между спиральной канавкой, сформированной в спиральном теле 320 А, и удерживающей пластиной 320 В. Винтовой конвейер 320 перемещает шар 302 для лотереи таким образом, что шар 302 для лотереи можно контролировать визуально. Один конец участка 324, направляющего шар для лотереи, расположен возле верхнего конца винтового конвейера 320. Участок 324 направления шара для лотереи имеет направляющий канал (не показан). Участок 324 направления шара для лотереи направляет шар для лотереи, перемещаемый с помощью винтового конвейера 320, через направляющий канал. Кроме того, участок 332 удержания шара для розыгрыша лотереи расположен в верхней части устройства 312 для розыгрыша лотереи. Этот участок 332 удержания шара для лотереи выполнен из прозрачного пластика так, что он доступен для обзора игроков, и т.д. Следовательно, игроки могут легко видеть оставшееся количество шаров для лотереи. Такой участок 332 удержания шара для лотереи имеет форму, открывающуюся вверх, и в нем содержатся шары для лотереи, направляемые в него из участка 324 направления шара для лотереи. Кроме того, отверстие (не показано), предназначенное для прохода одного шара для лотереи, сформировано на нижней поверхности участка 332 удержания шара для лотереи. Вращающееся тело 328 установлено под участком 332 удержания шара для розыгрыша лотереи. Вращающееся тело 328 выполнено цилиндрическим и представляет собой пример участка сброса. Вращающееся тело 328 выполняет функцию закрывания отверстия в нижней поверхности участка 332 удержания шара для лотереи. При этом может поддерживаться состояние, когда шар для лотереи удерживается на участке 332 удержания шара для лотереи. Вращающееся тело 328 выполнено с отверстием удержания (не показано), предназначенным для удержания одного шара для лотереи. Привод (не показан), включающий двигатель 326 вращения (см. фиг. 15), расположен на кромке вращающегося тела 328. При вращении привода вращается вращающееся тело 328. При вращении вращающегося тела 328 отверстие удержания открывается сверху так, что один шар для лотереи, удерживаемый на участке 332 удержания шара для розыгрыша лотереи, может падать в отверстие удержания. Затем по мере вращения вращающегося тела 328 отверстие на участке 332 удержания шара для лотереи закрывается, и один шар для лотереи остается в отверстии удержания. Затем по мере вращения вращающегося тела 328 отверстие на участке 332 удержания шара для лотереи закрывается, и отверстие удержания открывается снизу так, что шар для лотереи, удерживаемый в отверстии удержания, падает вниз. Таким образом, один шар для лотереи, удерживаемый на участке 332 удержания шара для лотереи, может быть извлечен и сброшен вниз. Другими словами, вращающееся тело 328 выполняет функцию вброса шара для лотереи, перемещаемого винтовым конвейером 320, из-4 008586 верхней части на плоские участки 338 А и 339 А. Вращающееся тело 328 выполнено из прозрачной пластмассы, что позволяет игрокам визуально контролировать шары для лотереи, содержащиеся в отверстии удержания. Таким образом, ход игры может быть явно представлен для игроков. Прозрачный участок 334 приема шара для лотереи расположен под вращающимся телом 328. Участок 334 приема шара для лотереи принимает шар для лотереи, сброшенный из отверстия удержания вращающегося тела, расположенного над ним. Таким образом, шар для лотереи, сброшенный из отверстия для удержания вращающегося тела 328, удерживается в участке 334 приема шара для лотереи, при этом игроки могут визуально контролировать шар для лотереи. Участок 334 приема шара для лотереи содержит пазы 334 С и 334D (см. фиг. 4), через которые принимаемый шар для лотереи может быть вброшен на одно из колес 338 и 339 для лотереи. Поскольку устройство 312 для розыгрыша лотереи выполняет колебания, шар для лотереи, содержащийся на участке 334 приема шара для лотереи, направляется к одному из двух колес 338 и 339 розыгрыша лотереи, в соответствии с углом наклона. Уклоны 336 А и 336 В, имеющие входные каналы, по которым могут проходить шары для лотереи,установлены в пазах 334 С и 334D (см. фиг. 3) участка 334 приема шара для лотереи. Эти уклоны 336 А и 336 В используют для вброса шара для лотереи, удерживаемого на участке 334 приема шара для лотереи на одно из колес 338 и 339 для лотереи. Уклоны 336 А и 336 В изготовлены из прозрачной пластмассы. Таким образом, шары для лотереи, проходящие через уклоны 336 А и 336 В, могут визуально контролироваться игроками. При этом, описанный выше винтовой конвейер 320, вращающееся тело 328, уклоны 336 А и 336 В и так далее позволяют осуществлять вброс шаров для лотереи, удаленных из множества отверстий 340 и 341 для лотереи, на колеса 338 и 339 лотереи через канал 350 сбора, как описано ниже. Два колеса 338 и 339 для лотереи расположены возле нижних концов уклонов 336 А и 336 В. Колеса 338 и 339 для лотереи содержат плоские участки 338 А и 339 А, соответственно, поверхности которых горизонтальны по отношению к корпусу 313. Шары для лотереи могут катиться по плоским участкам 338 А и 339 А. Другими словами, колеса 338 и 339 для лотереи имеют плоские участки 338 А и 339 А, соответственно, по которым могут катиться шары для лотереи, и содержат множество отверстий 340 и 341 для лотереи на верхней поверхности плоских участков 338 А и 339 А. Кроме того, два колеса 338 и 339 для лотереи могут вращаться в горизонтальной плоскости по отношению к верхним поверхностям плоских участков 338 А и 339 А. Верхние поверхности этих плоских участков 338 А и 339 А содержат множество отверстий 340 и 341 для лотереи, каждое из которых предназначено для удержания одного шара для лотереи. Эти отверстия 340 и 341 для лотереи выполнены достаточно глубокими так, что один шар для лотереи входит в них приблизительно на 2/5. Таким образом, шары для лотереи, попавшие в это множество отверстий 340 и 341 для лотереи, удерживаются в них так, что игроки могут визуально контролировать шары для лотереи. Кроме того, вбрасываемые затем шары для лотереи могут ударяться о шары для лотереи, удерживаемые в множестве отверстий 340 и 341 для лотереи, и изменять направление своего качения. Как описано ниже, шары для лотереи, попавшие в отверстия 340 и 341 для лотереи, движутся в соответствии с вращением колес 338 и 339 для лотереи, причем шары для лотереи удерживаются в отверстиях 340 и 341 для лотереи до окончания одной игры. Открывающиеся/закрывающиеся заслонки 344 (344 А и 344 В) установлены под колесами 338 и 339 в положениях, через которые проходят отверстия 340 и 341 для лотереи во время вращения колес 338 и 339 для лотереи. В ходе игры открывающимися/закрывающимися заслонками 344 А и 344 В управляют для их закрытия, так что колеса 338 и 339 для розыгрыша лотереи удерживают шары для лотереи в отверстиях 340 и 341 для лотереи. По окончании игры открывающимися/закрывающимися заслонками 344 А и 344 В управляют для их открытия, и шары для лотереи, находящиеся в множестве отверстий 340 и 341 для лотереи, удаляются через канал 347 А и 337 В удаления. Как показано на фиг. 8, датчики 349 определения попадания шара (датчики 349 А и 349 В определения попадания шара на фиг. 7) установлены в отверстиях 340 и 341 для лотереи. Каждый из датчиков 349 определения попадания шара определяет, что шар для лотереи попал в одно из множества отверстий для лотереи. Когда шар для лотереи попадает в одно из множества отверстий 340 и 341 для лотереи в колесах 338 и 339, выбирается обозначение, соответствующее отверстию для лотереи, в которое попал шар для лотереи, и результат игры определяется на основе выбранных обозначений. Другими словами, когда шар для лотереи попадает в одно из множества отверстий 340 и 341 для лотереи, результат игры определяется на основе обозначений, связанных с одним из множества отверстий 340 и 341 для лотереи, в которое попал шар для лотереи. Хотя в данном варианте выполнения один датчик 349 определения попадания шара установлен в каждом из множества отверстий 340 и 341 для лотереи, можно использовать другие варианты конструкции. Например, множество датчиков определения попадания шара могут быть установлены в каждом из множества отверстий для лотереи, что позволяет мгновенно обнаруживать попадание шара для лотереи в это отверстие. Кроме того, для снижения трудозатрат в процессе производства и для уменьшения стоимости, датчик определения попадания шара может не быть установлен в каждом из множества отверстий для лотереи. Другими словами, два датчика определения попадания шара можно использовать для обнаружения попадания шаров для лотереи в множество отверстий для лотереи. Например, неподвижный датчик может быть установлен под колесом для лотереи так, что отверстие для-5 008586 лотереи, в которое попал шар для лотереи, может быть установлено на основе положения его при вращении колеса для лотереи, при этом, когда колесо для лотереи вращается, датчик определяет, что шар для лотереи прошел мимо него. Каналы 347 А и 347 В удаления, продолжающиеся вниз от положений открывающихся/закрывающихся заслонок 344 А и 344 В, расположены под колесами 338 и 339 для лотереи. Когда колеса 338 и 339 для лотереи вращаются, и при этом открывающиеся/закрывающиеся заслонки 344 А и 344 В открыты, шары для лотереи, падающие один за другим из отверстий 340 и 341 для лотереи, направляются по каналам 347 А и 347 В удаления и удаляются в направлении вниз. Канал 350 сбора расположен под каналами 347 А и 347 В удаления. Шары для лотереи, удаленные из каналов 347 А и 347 В удаления, падают дальше и попадают в канал 350 сбора. Канал 350 сбора продолжается до положения начала перемещения подъемного устройства, и шары для лотереи катятся внутри канала 350 сбора, и при этом они направляются в положение начала перемещения. Здесь установлены устройства 354 А и 354 В подачи шара, предназначенные для подачи шаров для лотереи в направлении к положению начала перемещения, которые расположены в определенных положениях в канале 350 сбора напротив каналов удаления. Устройства 354 А и 354 В подачи шаров заставляют шары для лотереи двигаться с высокой скоростью через канал сбора. Это сокращает время, требуемое для сбора шаров для лотереи. Кроме этого, даже когда в канале 350 сбора образуется препятствие такое, как мелкая выпуклость или вогнутость и частица пыли, предотвращается накапливание шаров для лотереи в этом месте. Кроме того, шары для лотереи подают с помощью устройств 354 А и 354 В подачи шаров в направлении к положению начала перемещения, что, таким образом, снижает вероятность возврата шаров для лотереи на сторону канала удаления. В канале 350 сбора расположен открывающийся/закрывающийся затвор 352. Управление открывающимся/закрывающимся затвором 352 осуществляется так, что он может свободно открываться и закрываться. Следовательно, когда открывающийся/закрывающийся затвор 352 переходит в открытое положение, он образует состояние, когда шары для лотереи могут проходить между каналом 350 сбора и положением 320D начала перемещения, находящимся на нижнем конце спирального тела 320 А. С другой стороны, когда открывающийся/закрывающийся затвор 352 переходит в закрытое положение, он обеспечивает состояние, когда шары для лотереи не могут проходить между каналом 350 сбора и нижним концом спирального тела 320 А. При этом устройство 312 для розыгрыша лотереи качается так, что сторона кормы 312 В становится ниже, чем сторона носа 312 А, и открывающийся/закрывающийся затвор 352 устанавливаются в открытое положение. Благодаря этому шары для лотереи, удерживаемые в канале 350 сбора, поступают к нижнему концу спирального тела 320 А. Затем управление открывающимся/закрывающимся затвором 352 осуществляется так, что он переводится в закрытое положение, в результате чего шары для лотереи, поступившие к нижнему концу спирального тела 320 А, не могут вернуться в канал 350 сбора, и, кроме того, предотвращается выход шаров для лотереи, удерживаемых в канале 350 сбора от нижнего конца спирального тела 320 А. Датчик 351 обнаружения прохождения шара для лотереи расположен между открывающимся/закрывающимся затвором 352 и нижним концом спирального тела 320 А. Этот датчик 351 обнаружения прохода шара для лотереи предназначен для определения количества шаров для лотереи, пропущенных к нижнему концу спирального тела 320 А из канала 350 сбора через открывающийся/закрывающийся затвор 352. В соответствии с этим, устройство 312 для розыгрыша лотереи наклоняется так, что сторона кормы 312 В становится ниже, чем сторона носа 312 А, и при этом открывающийся/закрывающийся затвор 352 устанавливается в открытое положение. Таким образом, когда количество шаров для лотереи,прошедших через открывающийся/закрывающийся затвор 352, достигает заданного значения, управление открывающимся/закрывающимся затвором 352 выполняется так, что он переводится в закрытое положение, в результате чего заданное количество шаров для лотереи поступает к нижнему концу спирального тела 320 А. Кроме того, после того, как заданное количество шаров для лотереи будет пропущено к нижнему концу спирального тела 320 А, эти шары для лотереи не возвращаются в канал 350 сбора. Кроме того, устройство 312 для розыгрыша лотереи содержит устройство 346 качания, которое обеспечивает качание и наклон вокруг вала 348 качания. Устройство 327 точечного светодиодного дисплея расположено над участком 332 удержания шаров для лотереи. Устройство 327 точечного светодиодного дисплея содержит множество светодиодов. Устройство 327 точечного светодиодного дисплея отображает номер раунда в игре. Лампа 329 START (НАЧАЛО) установлена в центре устройства 312 для розыгрыша лотереи. Лампа 329 START представляет собой лампу, включающуюся, когда шар для лотереи падает вниз из отверстия удержания вращающегося тела 328 в участок 334 приема шара для лотереи. В ответ на зажигание установленной внутри лампы отображается слово START так, что игроки, принимающие участие в игре, могут его видеть. Кроме того,игральный автомат 310 содержит множество устройств подсветки (не показаны), которые подсвечивают различными цветами устройство 312 для розыгрыша лотереи в форме корабля, с использованием различных эффектов, в зависимости от выполнения операций качания.-6 008586 Участок приема шаров для лотереи На фиг. 3 показан вид сверху, представляющий участок 334 приема шаров для лотереи и уклоны 336 А и 336 В. Участок 334 приема шаров для лотереи содержит участок 334 А с пазами. В участок 334 А с пазами попадают шары для лотереи, падающие из отверстия удержания вращающегося тела 328. Стороны 334 В участка 334 приема шаров для лотереи содержат два паза 334 С и 334D. При этом шар для лотереи, попавший на участок 334 А с пазами, катится через один из двух пазов 334 С и 334D наружу из участка 334 А с пазами, в зависимости от качания устройства 312 для розыгрыша лотереи. Верхние концы уклонов 336 А и 336 В соединены с этими пазами 334 С и 334D. Кроме того, нижние концы уклонов 336 А и 336 В расположены над колесами 338 и 339 для лотереи, соответственно, как описано выше. Таким образом, в эти уклоны 336 А и 336 В попадают шары для лотереи, катящиеся из пазов 334 С и 334D вышеописанного участка 334 приема шаров для лотереи наружу из участка 334 приема шаров для лотереи, и затем направляются на одно из колес 338 и 339 для лотереи. Каждый из уклонов 336 А и 336 В расположен так, что шары для лотереи могут падать в направлении вращения каждого из колес 338 и 339 для лотереи. Хотя в данном варианте выполнения уклоны 336 А и 336 В имеют прямую форму,они не обязательно должны иметь прямую форму, но могут быть выполнены, например, изогнутыми. Колеса для лотереи На фиг. 4 показан вид сверху, представляющий устройство 312 для розыгрыша лотереи, и колеса 338 и 339 для лотереи. Поскольку колесо 339 для лотереи имеет конфигурацию, аналогичную колесу 338,его описание здесь не приведено. Как показано на фиг. 4, устройство 312 для розыгрыша лотереи содержит два колеса 338 и 339 для лотереи, как описано выше. Поскольку два колеса 338 и 339 для лотереи имеют множество отверстий 340 и 341 для лотереи, отведенное место в зале для развлечений можно использовать более эффективно, не требуя дополнительного пространства для размещения множества отверстий для лотереи, по сравнению со случаем использования, например, одного колеса для лотереи. При этом колеса для лотереи могут иметь множество отверстий, что позволяет повысить интерес к игре, поскольку игра обеспечивает различные дивиденды. Обычно в игральном автомате используют, например, 52 шара для лотереи, при этом шар для лотереи вытягивают из множества шаров для лотереи, снабженных символами, по которым определяется результат игры на основе обозначений вытянутого шара для лотереи. При таком выполнении игрокам трудно различать желательные им шары для лотереи из множества шаров для лотереи, что обуславливает пропуски в процессе, приводящем к результату вытягивания шаров для розыгрыша лотереи. То есть и это, вероятно, вызывает нетерпение и ожидание игроков в ходе игры, что свойственно игре в бинго или подобной игре и что подавляет интерес к этой игре. Напротив, в игральном автомате типа рулетки, подобном данному варианту выполнения, применяется 52 или больше отверстий для лотереи для реализации игры в бинго с использованием правил игры в покер. При этом, если используется одно колесо для лотереи, необходимо увеличивать размер такого колеса для лотереи. В результате этого, не только напрасно занимается пространство в игральном зале, но также трудно охватить взглядом колесо для лотереи, что может снизить интерес к игре. Однако можно избежать излишнего использования пространства для установки колеса для лотереи за счет использования двух колес для лотереи. Ниже приведены конкретные примеры использования одного круглого колеса для лотереи и двух круглых колес для лотереи. Суммарная величина окружности используемых двух круглых колес для лотереи равна длине окружности колеса при использовании одного круглого колеса для лотереи, что позволяет, по существу, размещать одинаковое количество отверстий для лотереи как на двух круглых колесах для лотереи, так и на одном круглом колесе для лотереи. Однако радиус колеса для лотереи в случае использования двух круглых колес для лотереи составляет половину радиуса круглого колеса для лотереи в случае использования одного колеса для лотереи. Следовательно, площадь колес для лотереи уменьшается, когда используют два круглых колеса для лотереи. Благодаря использованию, таким образом, множества колес для лотереи, предотвращается снижение интереса к игре, без чрезмерного использования пространства в игральном зале. Кроме того, множество отверстий для лотереи расположены по множеству окружностей на колесе, что позволяет исключить снижение интереса к игре, без необходимости занимать пространство в игральном зале. Колеса 338 и 339 для лотереи выполнены круговыми на виде сверху. Эти колеса 338 и 339 для лотереи установлены с возможностью вращения в определенных местах на палубе имитирующего корабль корпуса 313. Стандартная скорость вращения колеса 338 для лотереи соответствует скорости, при которой один оборот требует от 8 до 12 с, но скорость может регулироваться с помощью схемы 400 управления, как описано ниже. Например, скорость вращения может регулироваться в диапазоне от 5 до 12 с на один оборот. Хотя в данном варианте выполнения колеса 338 и 339 для лотереи вращаются с помощью двигателей 335 и 337 вращения колеса для лотереи (см. фиг. 15), которые расположены в их соответствующих центрах, могут использоваться другие схемы привода. Например, энергия для вращения может передаваться от других деталей, таких как поверхность внешней окружности и нижняя поверхность колеса. Колеса 338 и 339 для лотереи имеют плоские участки 338 А и 339 А, по которым могут катиться шары для лотереи. Кроме того, колеса 338 и 339 для лотереи вращаются в одном направлении (см. стрелки В 1 и В 2) таком, как направления (см. стрелки А 1 и А 2), в которых шары для лотереи падают из уклонов-7 008586 336 А и 336 В. Более конкретно, колесо 338 для лотереи вращается в направлении по часовой стрелке, и уклон 336 А расположен в направлении по часовой стрелке, как показано на фиг. 5. При этом, когда шары для лотереи катятся по колесам 338 и 339, не происходит быстрое снижение их скорости. Поэтому мала вероятность того, что шар для лотереи попадет в одно из множества отверстий 340 и 341 для лотереи за чрезвычайно короткий период времени. Кроме того, вращение колес 338 и 339 для лотереи позволяет проводить розыгрыш лотереи без какого-либо изменения скорости шаров для лотереи, последовательно вбрасываемых через уклоны 336 А и 336 В. Если колеса 338 и 339 для лотереи не вращаются, т.е. положения отверстий 340 и 341 для лотереи не изменяются, реализуется неравномерный режим игры, при котором шар для лотереи, вбрасываемый с заданной скоростью, может легко или с трудом попадать в конкретное одно из множества отверстий 340 и 341 для лотереи. Вращение колес 338 и 339 для лотереи позволяет исключить неравномерную вероятность распределения шаров при розыгрыше лотереи. Соединительная доска 390 предусмотрена между двумя колесами 338 и 339 для лотереи. Соединительная доска 390 имеет поверхность, горизонтальную по отношению к плоским участкам 338 А и 339 А колес 338 и 339 для лотереи. Таким образом, шар для лотереи может катиться между колесами 338 и 339 для лотереи. Кроме того, в зависимости от наклона (качания) корпуса 313, шар для лотереи может катиться через множество колес 338 и 339 для лотереи. Между колесами 338 и 339 для лотереи предусмотрены направляющие участки 392 и 394. Эти направляющие участки 392 и 394 предусмотрены в таких местах, что соединительная доска 390 располагается между ними вдоль внешних кромок колес 338 и 339 для лотереи. Эти направляющие участки 392 и 394 выполнены более высокими, чем плоские участки 338 А и 339 А колес 338 и 339 для лотереи, и имеют выпуклую форму. Шары для лотереи наталкиваются на направляющие участки 392 и 394, определяющие траектории шаров для лотереи. Уступы 396 и 398 расположены снаружи от колес 338 и 339 для лотереи. Эти уступы 396 и 398 расположены вдоль внешнего контура колес 338 и 339 для лотереи. Эти уступы 396 и 398 расположены выше, чем плоские участки 338 А и 339 А колес 338 и 339 для лотереи, и имеют выпуклую форму. Другими словами, уступы 396 и 398 расположены выше, чем верхняя поверхность плоских участков 338 А и 339 А,и расположены вдоль внешнего контура плоских участков 338 А и 339 А. Таким образом, даже когда шары для лотереи, вброшенные из уклонов 336 А и 336 В на колеса 338 и 339 для лотереи, выкатываются наружу от колес 338 и 339 для лотереи, шары для лотереи накатываются на уступы 396 и 398, и снова скатываются на колеса 338 и 339 для лотереи. Кроме того, поскольку траектории шаров для лотереи, возвращающихся от уступов 396 и 398, изменяются по сравнению с моментами и/или направлением движения шаров для лотереи, накатывающихся на уступы 396 и 398, повышается непредсказуемость игры для игроков, участвующих в игре, что повышает интерес к игре. Кроме того, когда шары для лотереи, накатившиеся на уступы 396 и 398, выкатываются на колеса 338 и 339 для лотереи, их скорость уменьшается незначительно. Поэтому мала вероятность того, что шар для лотереи попадет в одно из множества отверстий 340 и 341 для лотереи за исключительно короткий период времени, и шар для лотереи попадает в одно из множества отверстий 340 и 341 для лотереи за период времени от приблизительно 10 до 30 с. Кроме того, колеса 338 и 339 для лотереи вращаются в противоположных направлениях, как обозначено стрелками В 1 и В 2. При этом шары для лотереи, вброшенные на колесо 338 для лотереи, перекатываются от колеса 338 для лотереи на колесо 339 для лотереи через соединительную доску 390. И, наоборот, шары для лотереи, вброшенные на колесо 339 для лотереи, перекатываются от колеса 339 для лотереи на колесо 338 для лотереи через соединительную доску 390. При этом шары для лотереи перекатываются между колесами 338 и 339 для лотереи. Кроме того, поскольку в устройстве 312 для розыгрыша лотереи установлено устройство 346 качания, оно обеспечивает качание корпуса 313 устройства 312 для розыгрыша лотереи. При этом, например, шары для лотереи могут кататься по бесконечному количеству траекторий между колесами 338 и 339 для лотереи. Таким образом, для игроков может быть представлена непредсказуемая и каждый раз новая игра, которая позволяет повысить интерес к игре. Следует отметить, что колеса 338 и 339 для лотереи, соединительная доска 390, направляющие участки 392 и 394 и уступы 396 и 398 окружены ограждением из прозрачной пластмассы так, что шары для лотереи не могут перекатываться за пределы ограждения. Колеса 338 и 339 для лотереи содержат 26 отверстий 340 для лотереи и 26 отверстий 341 для лотереи соответственно. Как показано на фиг. 5, символы, включающие пики и черви в качестве первых знаков, назначены для множества отверстий 340 для лотереи на колесе 338 для лотереи. Более конкретно, А,2-10, J, Q и K пик и А, 2-10, J, Q и K червей назначены для множества отверстий 340 для лотереи на колесе 338 для лотереи. С другой стороны, символы, включающие трефы и бубны в качестве первых знаков, назначены для множества отверстий 341 колеса 339 для лотереи. Более конкретно, А, 2-10, J, Q и K треф и А, 2-10, J, Q и K бубен назначены для множества отверстий 341 для лотереи колеса 339 для лотереи. Другими словами, положение, в котором катится шар для лотереи, можно визуально контролировать на соответствие некоторым из множества знаков так, что позволяет в ходе игры легко распознавать символы, желательные для игрока. Таким образом, желание ускорения игры и ожидания игрока могут повыситься, и привлекательность игры может быть увеличена. Например, когда шар для лотереи вращается на колесе 338 для лотереи, можно легко угадать, что первый знак будет представлять собой пики или черви.-8 008586 Когда шар для лотереи вращается на колесе 339 для лотереи, можно легко угадать, что первый знак будет представлять собой трефы или бубны. Другими словами, на двух колесах 338 и 339 для лотереи символы некоторых из первых знаков, которые соответствуют друг другу, назначены для множества отверстий 340 и 341 для лотереи на двух колесах 338 и 339 для лотереи. Таким образом, положение, в котором катится шар для лотереи, можно визуально контролировать на соответствие некоторым из множества знаков, так что легко распознаются символы, желательные для игрока, что дополнительно повышает азарт и ожидания, и привлекательность игры может быть увеличена. Канал удаления и канал сбора На фиг. 6 показан вид в перспективе, представляющий канал 347 А и 347 В удаления и канал 350 сбора. На фиг. 6 показано взаимное расположение колес 338 и 339 для лотереи и винтовой конвейер 320 по отношению к этим каналам. Поэтому фиг. 6 иллюстрирует колеса 338 и 339 для лотереи и винтовой конвейер 320 в комбинации с ними. Под колесами 338 и 339 для лотереи расположены соответствующие каналы 347 А и 347 В удаления так, что каждый из них проходит поперечно по (под) периферии двух концентрических кругов, вдоль которых расположены отверстия 340, 341 для лотереи. Открывающиеся/закрывающиеся заслонки 344 А и 344 В (см. фиг. 7) установлены на верхних концевых участках в каналах 347 А и 347 В удаления соответственно. Канал 350 сбора расположен под каналами 347 А и 347 В удаления. Канал 350 сбора выполнен как канал в форме водосточного желоба и сформован из металлической пластины с приданием ей соответствующей формы, и его нижняя поверхность, предпочтительно, выполнена в виде плоской пластины с гладкой поверхностью. Канал 350 сбора проходит своим участком под каналом 347 А удаления на одном конце, проходит через участок под каналом 347 А удаления и затем проходит с изгибом вниз к другому концу, являющемуся положением 320D начала перемещения винтового конвейера 320. Устройства 354 А и 354 В подачи шаров установлены в положениях канала 350 сбора напротив каналов 347 А и 347 В удаления, т.е. в положениях ниже каналов 347 А и 347 В удаления. Кроме того, каналы 347 А и 347 В удаления и канал 350 сбора закреплены на корпусе 313 вместе с колесами 338 и 339 для лотереи и винтовым конвейером 320, и наклоняются вместе с наклонами корпуса 313. Открывающаяся/закрывающаяся заслонка На фиг. 7 показан вид в перспективе, изображающий открывающуюся/закрывающуюся заслонку 344 А, при этом открывающаяся/закрывающаяся заслонка 344 В не представлена, поскольку она имеет ту же структуру. Открывающаяся/закрывающаяся заслонка 344 А выполнена в виде пластины в форме диска, имеющего два выреза в расположенных друг напротив друга положениях. Вал вращения двигателя 345, который представляет собой шаговый двигатель, соединен с центром пластины в форме диска. Открывающаяся/закрывающаяся заслонка 344 А приводится во вращение с помощью двигателя 345 и занимает попеременно открытое положение и закрытое положение при каждом повороте на 90. На фиг. 8 показан вид в разрезе, изображающий структуру открывающейся/закрывающейся заслонки 344 А, установленной в устройство 312 для розыгрыша лотереи. Кроме того, поскольку здесь представлено движение шара для лотереи, на виде в разрезе показан разрез вдоль внешней периферии колеса 338 для лотереи, в которой выполнены отверстия для лотереи. В то время как колесо 338 для лотереи расположено над корпусом 313, в части корпуса 313 под колесом 338 для лотереи выполнено круглое отверстие 313 А, и открывающаяся/закрывающаяся заслонка 344 А расположена в этом отверстии. При вытягивании шара открывающаяся/закрывающаяся заслонка 344 А закрыта. Шар для лотереи, попавший в отверстие для лотереи, удерживается корпусом 313 и открывающейся/закрывающейся заслонкой 344 А так, что он остается в отверстии и не падает дальше. После окончания игры, и когда открывающаяся/закрывающаяся заслонка 344 А поворачивается на 90 с помощью двигателя 345, два выреза открывающейся/закрывающейся заслонки 344 А позиционируются под внешней окружностью и внутренней окружностью, на которых расположены отверстия для лотереи (состояние, показанное на фиг. 8). Когда колесо 338 для лотереи поворачивается в это состояние, шар для лотереи, проходящий над открывающейся/закрывающейся заслонкой 344 А, проходит дальше через вырезы открывающейся/закрывающейся заслонки 344 А и падает в канал 347 А удаления. В результате этого, все шары для лотереи, удерживаемые во множестве отверстий 340 для лотереи колеса 338 для лотереи, удаляются через канал 347 А удаления за один поворот колеса 338 для лотереи. Затем шары для лотереи попадают в канал 350 сбора, расположенный под каналом 347 А удаления. Когда все шары для лотереи будут удалены, открывающаяся/закрывающаяся заслонка 344 А снова поворачивается на 90 с помощью двигателя 345 и закрывается. Благодаря тому, что не требуется устанавливать механизм удаления для каждого из всех отверстий 340 для лотереи, а может быть установлен один централизованный механизм удаления, в такой конфигурации, этот механизм может иметь простую конструкцию, что позволяет снизить затраты на производство игрального автомата. Количество шаров для лотереи (количество шаров), удаляемых из канала 347 А удаления за каждую единицу времени, зависит от скорости вращения колеса 338 для лотереи. При повышении скорости вращения колеса 338 для лотереи количество шаров для лотереи, удаляемых за каждую единицу времени, увеличивается.-9 008586 Устройство подачи шара На фиг. 9 показан вид в перспективе, представляющий конфигурацию канала 347 А удаления, канала 350 сбора и устройства 354 (354 А, 354 В) подачи шара на виде снизу. Устройство 354 А подачи шара расположено в канале 350 сбора напротив канала 347 А удаления. В частности, устройство 354 А подачи шара содержит двигатель 356, стержень 357 подачи шара и отверстие 358 для стержня подачи шара, выполненное в канале 350 сбора, при этом стержень 357 подачи шара и отверстие 358 подачи шара расположены в канале 350 сбора напротив канала 347 А удаления. Стержень 357 подачи шара представляет собой стержень, изготовленный из металлического прутка, центр которого закреплен под прямым углом на вращающемся валу двигателя 356. Стержень 357 подачи шара приводится во вращение с помощью двигателя 356 так, что оба конца стержня 357 подачи шара движутся по кругу. Когда стержень 357 подачи шара вращается, его участок, имеющий заданную длину на каждом конце, входит через отверстие 358 для стержня подачи шара в канал 350 сбора. На фиг. 10 показан вид в разрезе, схематично представляющий, как устройство 354 А подачи шара подает шары для лотереи внутри канала 350 сбора. Стержень 357 подачи шара приводится в движение с помощью двигателя 356, при этом стержень 357 подачи шара, проходящий через отверстие 358 для стержня подачи шара, вращается в направлении, в котором шары для лотереи движутся в направлении винтового конвейера 320. В данном случае, когда в канале 350 сбора находится какой-либо шар для лотереи, в пределах досягаемости стержня 357 подачи шара, от отверстия 358 подачи для стержня подачи шара, в канале 350, вышеуказанный шар для лотереи выталкивается и ускоряется, когда он попадает в отверстие 358 для стержня подачи шара, и, таким образом, перемещается в направлении винтового конвейера 320 через канал 350 сбора. Ускоряемые, таким образом, движущиеся с высокой скоростью через канал сбора шары для лотереи быстро достигают положения 320D начала перемещения винтового конвейера 320. Благодаря этому, после окончания игры, шары для лотереи можно быстрее собирать для завершения подготовки к началу следующей игры. Кроме этого, даже когда в канале 350 сбора имеются препятствия такие, как небольшие выпуклости или впадины и частицы пыли, шары для лотереи не накапливаются в этом месте, так что обеспечивается плавный ход игры. В игральном автомате, в соответствии с данным вариантом выполнения, корпус наклоняется с помощью устройства 346 качания, вместе с которым также наклоняется канал 350 сбора, при этом шары для лотереи движутся внутри него. Однако такой наклон, по существу, предназначен для придания разнообразия траекториям, по которым шары для лотереи попадают в отверстия 340-341 для лотереи в ходе игры. И, обычно, иногда требуется значительное время для того, чтобы переместить шары для лотереи внутри канала 350 сбора. Устройство 354 А подачи шара, предназначенное для подачи шаров для лотереи, установленное, как описано в данном варианте выполнения, позволяет сократить время, требуемое для перемещения, т.е. сбора шаров для лотереи. Кроме того, предпочтительно, чтобы скорость вращения стержня 357 подачи шара была соответствующим образом отрегулирована в соответствии с длиной канала 350 сбора и массой шаров для лотереи,в зависимости от выбора двигателя 356 или напряжения, подаваемого на двигатель 356. Кроме того, поскольку шары для лотереи ускоряются на раннем этапе их движения и собираются за более короткое время, предпочтительно, чтобы положение, в котором стержень 357 подачи шара проходит через отверстие 358 для стержня подачи шара, находилось напротив канала 347 А удаления. Для исключения проблемы, связанной с попаданием шаров для лотереи в отверстие 358 для стержня подачи шара, что может увеличить сопротивление подачи, предпочтительно, ширину отверстия 358 для стержня подачи шара устанавливают узкой, так что это отверстие не препятствует вращению стержня 357 подачи шара, более предпочтительно, равной удвоенному значению ширины стержня 357 подачи шара или меньше. В другом случае, более предпочтительно, расстояние между любой одной из стенок канала 350 сбора и кромкой, расположенной дальше от этой стенки, из продольных кромок отверстия 358 для стержня подачи шара выбирают меньшим, чем радиус шара для лотереи (см. фиг. 11). Это предотвращает попадание шаров для лотереи в отверстие 358 для стержня подачи шара. Кроме того, длину стержня 357 подачи шара,предпочтительно, выбирают в диапазоне от длины, несколько короче, чем радиус шара для лотереи, до длины, несколько короче, чем диаметр шара для лотереи. Крометого, более предпочтительно, форма стержня 357 подачи шара представляет собой круговой цилиндр. Помимо этого, более предпочтительно,стержень 357 подачи шара может вращаться в направлении, противоположном направлению, в котором шары для лотереи движутся к винтовому конвейеру 320. Затем, более предпочтительно, используется два стержня 357 подачи шара, как показано на фиг. 10, для предотвращения блокирования шаров для лотереи. Открывающийся/закрывающийся затвор На фиг. 12 А-12G показаны виды в продольном разрезе, представляющие канал 350 сбора рядом с открывающимся/закрывающимся затвором 352. После окончания одной игры шары 302 для лотереи попадают в канал 350 сбора из каналов 347 А и 347 В удаления и их подают с помощью устройства 354 А подачи шара. По истечении некоторого заданного времени, как показано на фиг. 12 А, эти шары 302 для лотереи затем накапливаются на стороне канала удаления канала 350 сбора рядом с открывающимся/закрывающимся затвором 352. Корпус 313 на- 10008586 клоняется с помощью устройства 346 качания, при этом шары 302 для лотереи удерживаются в вышеуказанном канале 350 сбора, как показано на фиг. 12 А. В этом случае, как показано на фиг. 12 В, поскольку открывающийся/закрывающийся затвор 352 установленный в канале 350 сбора, находится в закрытом положении, шары 302 для лотереи удерживаются в канале 350 сбора и располагаются на стороне открывающегося/закрывающегося затвора 352. Затем, как показано на фиг. 12 С, открывающийся/закрывающийся затвор 352 переводится в открытое положение, в результате чего шары 302 для лотереи, расположенные в канале 350 сбора, катятся в направлении более низкого участка спирального тела 320 А. То есть, когда корпус 313 наклонен, шары 302 для лотереи, находящиеся в канале 350 сбора, поступают к винтовому конвейеру 320. Когда шары 302 для лотереи, таким образом, перекатываются в направлении к более низкому участку спирального тела 320 А, при прохождении шара для лотереи мимо датчика 351 обнаружения, обеспечивается определение количества шаров 302 для лотереи, перекатывающихся в направлении к нижнему участку спирального тела 320 А. То есть при прохождении шара для лотереи через датчик 351 обнаружения обеспечивается определение количества шаров 302 для лотереи,подаваемых на винтовой конвейер 320, из канала 350 сбора. Другими словами, шар для лотереи, проходящий через датчик 351 обнаружения, обеспечивает возможность определения количества шаров 302 для лотереи, проходящих через открывающийся/закрывающийся затвор 352. Когда количество шаров 302 для лотереи, обнаруживаемых при прохождении шара для лотереи через датчик 351 обнаружения, достигает заданного количества, как показано на фиг. 12D, открывающийся/закрывающийся затвор 352 переводится в закрытое положение. Таким образом, как показано на фиг. 12 Е, заданное количество шаров 302 для лотереи перекатывается в направлении нижнего участка спирального тела 320 А и перемещается вверх с помощью винтового конвейера 320. То есть шары 302 для лотереи переводятся в состояние готовности к вбросу. Кроме того, в данном состоянии, как показано на фиг. 12F, наклон корпуса 313 возвращается в горизонтальное положение, т.е. выполняется управление по удержанию шаров. То есть устройство 346 качания выполняет функцию ограничения наклона корпуса 313. Кроме того, как показано на фиг. 12F, шары 302 для лотереи, которые перекатились в направлении нижнего участка спирального тела 320 А, не возвращаются обратно. Конечно, как показано на фиг. 12G, даже когда корпус 313 наклонен в противоположном направлении, шары 302 для лотереи, которые перекатились в направлении нижнего участка спирального тела 320 А, аналогично, не возвращаются обратно. Таким образом, корпус 313 (см. фиг. 1) наклоняется, и шары для лотереи, расположенные в канале 350 сбора, перемещаются к нижнему участку спирального тела 320 А. Поэтому, предпочтительно, обеспечивается возможность сбора шаров 302 для лотереи в результате наклона корпуса 313, что, таким образом, обеспечивает возможность простого и экономичного изготовления игрального автомата. В частности, необходимо обеспечить экономию как можно большего пространства, занимаемого игральным автоматом с большими размерами, таким как игральный автомат для игры в бинго, и дополнительная экономия пространства может быть обеспечена при использовании настоящего изобретения. Игровой терминал Игровой терминал 314 А в игральном автомате 310 описан со ссылкой на фиг. 13. На фиг. 13 показан вид в перспективе, представляющий блок управления игрового терминала 314, как он виден из положения игрока. Поскольку игровые терминалы 314B-314J имеют аналогичную конфигурацию, их описание здесь не приведено. Игровой терминал 314 А, в основном, содержит устройство 370 А дисплея, сенсорный датчик 372 А(фиг. 16), два дисковых переключателя 376 А и 377 А, порт 378 А для ввода жетона и схему 500 А управления (см. фиг. 16). Устройство 370 А дисплея расположено в верхней части игрового терминала 341 А. Изображение матричного билета для игры бинго, назначенного игроку, и другая информация или изображения, относящиеся к дополнительной игре, и так далее, отображаются на устройстве 370 А дисплея. Другими словами, устройство 370 дисплея содержит множество ячеек, расположенных в множестве рядов и множестве колонок, и отображается матрица, в которой определенные символы назначены соответствующему множеству ячеек. Кроме того, как описано ниже, при условии, что символы, выбранные схемой 400 управления или подобным устройством, соответствуют одному из идентификационных элементов, назначенных соответствующему множеству ячеек, схема 500 А управления или подобное устройство, активирует ячейку, соответствующую одному из идентификационных элементов и выполняет управление для назначения дивиденда при условии получения заданного результата управления для активирования ячейки. В соответствии с такой конфигурацией, игра разработана с возможностью отображения информации различного рода на устройстве 370 А дисплея, которое визуально контролируется игроком. Кроме того, камера (не показана) для съемки всех изображений колес 338 и 339 для лотереи может быть установлена в устройстве 312 для розыгрыша лотереи. При этом, путем отображения снятого изображения на устройстве 370 А дисплея, для игрока обеспечивается возможность визуально контролировать колеса 338 и 339 для лотереи, даже когда ему плохо видно одно из колес 338 и 339 для лотереи. Кроме того, сенсорная панель, в основном, содержащая сенсорный датчик 372 А, установлена на устройстве 370 А дисплея. Таким образом, при прикосновении к устройству 370 А дисплея, игроку, принимающему участие в игре, отображается игровая среда, позволяющая вводить различные данные или команды.- 11008586 Хотя в данном варианте выполнения с помощью сенсорного датчика 372 А обеспечиваются различные операции по вводу данных, могут использоваться другие формы управления. Например, в устройстве может быть установлены множество управляющих кнопок, позволяющих выполнять различные операции по вводу данных. Часть 374 А сиденья расположена на стороне игрока устройства 370 А дисплея. Два дисковых переключателя 376 А и 377 А, позволяющие устанавливать верхний и нижний уровни, расположены на верхней поверхности части 374 А сиденья. При использовании таких дисковых переключателей 376 А и 377A для игрока обеспечивается игровая среда, которой трудно управлять только путем нажатия на обычную кнопку управления или путем прикосновения к сенсорной панели. Например, в данном варианте выполнения, на изображении матрицы для игры в бинго, отображаемом на устройстве 370 А дисплея, символы, назначенные ячейкам бинго, во внешней периферии изображения матрицы, могут перемещаться в соседнюю ячейку бинго вдоль внешней периферии. Раньше, когда требовалось непрерывно перемещать второй символ, и в качестве устройств управления использовали только нажатие на обычную кнопку управления и прикосновение к сенсорной панели, эти операции требовалось выполнять многократно, что существенно затрудняло игру. В соответствии с этим, благодаря использованию таких устройств ввода данных, как дисковые переключатели 376 А и 377A, непрерывные операции можно выполнять с использованием одного действия. В результате для игрока обеспечивается высокая степень управления в игре. Кроме того, операции могут выполняться очень просто с помощью аналоговых движений, таких как прокрутка экрана и передвижение указателя по нему. В результате этого для игрока обеспечивается высокая степень управляемости игры. Порт 378 А для ввода жетона, предназначенный для ввода жетона, расположен с правой стороны от дисковых переключателей 376 А и 377 А. Датчик 380 А жетона (см. фиг. 16) установлен внутри металлической прорези 378 А. Датчик 380 А жетона определяет ввод жетона в порт 378 А для ввода жетона. Таким образом, когда игрок вводит жетон в порт 378 А для ввода жетона, факт введения жетона определяется с помощью датчика 380 А жетона. Схема 500 А управления расположена внутри части 374 А сидения и выполняет управление вышеописанными различными устройствами. Конфигурация системы игрального автомата Конфигурация системы игрального автомата 310 описана со ссылкой на фиг. 14. Как показано на фиг. 14, игральный автомат 310, в основном, включает контроллер 360 устройства для розыгрыша лотереи, предназначенный для управления устройством 312 для розыгрыша лотереи, и игровые терминалы 314A-314J. Контроллер 360 устройства для розыгрыша лотереи соединен с десятью игровыми терминалами 314A-314J. Контроллер 360 устройства для розыгрыша лотереи позволяет управлять десятью игровыми терминалами 314A-314J, в ходе обмена данными и сигналами различного рода с 314A-314J. Электрическая конфигурация устройства для розыгрыша лотереи Электрическая конфигурация устройства 312 для розыгрыша лотереи игрального автомата 310 описана со ссылкой на фиг. 15. Как показано на фиг. 15, датчик 349 обнаружения вброса шара соединен с группой 402 схемы интерфейса основной схемы 400 управления. Когда шары для лотереи попадают в любое из множества отверстий 340, 341 для лотереи, датчик 349 обнаружения попадания шара передает заданный сигнал на шину 404 ввода/вывода через группу 402 схемы интерфейса. Шина 404 ввода/вывода выполняет ввод/вывод сигнала данных или сигнала адреса от центрального процессорного устройства (ниже называемое ЦПУ) 406. Кроме того, датчик 351 обнаружения прохождения шара для лотереи также подключен к группе 402 схемы интерфейса основной схемы 400 управления. Когда шар для лотереи проходит через открывающийся/закрывающийся затвор 352, датчик 351 обнаружения прохождения шара для лотереи передает заданный сигнал на шину 404 ввода/вывода через группу 402 схемы интерфейса. Кроме того, схемы 414A-414J управления передачи данных соединены с группой 402 схемы интерфейса. Схемы 414A-414J управления передачей данных используются для подключения, для передачи данных игровых терминалов 314A-314J в контроллер 360 устройства для розыгрыша лотереи. Постоянное запоминающее устройство (ПЗУ) 408 и оперативное запоминающее устройство (ОЗУ) 410 также подключены к описанной выше шине 404 ввода/вывода. В ПЗУ 408 записана программа управления, предназначенная для обработки управления, связанной с игрой, в контроллере 360 устройства для розыгрыша лотереи. Кроме того, в ПЗУ 408 записаны исходные данные, используемые для выполнения программы управления и различных программ. Помимо этого, в ОЗУ 410 записываются значения флагов и/или переменных, используемых в вышеописанных программах. Кроме того, группа 412 схемы интерфейса соединена с шиной 404 ввода/вывода. Двигатель 320 С подъема шара для лотереи, двигатель 326 вращения, двигатели 335 и 337 вращения колес для лотереи,двигатель 345 для открывающейся/закрывающейся заслонки 344, устройство 346 качания и открывающийся/закрывающийся затвор 352 соединены с группой 412 схемы интерфейса. Таким образом, обеспечивается управление устройствами с помощью ЦПУ 406 так, что вышеописанное устройство 312 для- 12008586 розыгрыша лотереи может быть приведено в действие. Электрическая конфигурация игрового терминала Электрическая конфигурация игрового терминала 314 А игрального автомата 310 описана со ссылкой на фиг. 16. Поскольку игровые терминалы 314B-314J имеют аналогичную конфигурацию, их описание здесь не приведено. Каждый из этих игровых терминалов функционирует как устройство, предназначенное для определения свойств игры вместе с основной схемой 400 управления устройства 312 для розыгрыша лотереи. Как показано на фиг. 16, датчик 380 А жетона подключен к группе 502 А схемы интерфейса основной схемы 500 А управления. Когда жетон вводят через порт 378 А для ввода жетона, от датчика 380 А жетона заданный сигнал поступает на шину 504 А ввода/вывода через группу 502 А схемы интерфейса. Шина 504 А ввода/вывода выполняет ввод/вывод сигналов данных или сигналов адреса в центральное процессорное устройство (ЦПУ) 506 А. Кроме того, сенсорный датчик 372 А также подключен к группе 502 А схемы интерфейса основной схемы 500 А управления. Когда определяется, что игрок прикасается к определенному местоположению на устройстве 370 А дисплея, в котором отображается команда, сенсорный датчик 372 А подает сигнал,соответствующий этой команде, в группу 502 А схемы интерфейса. Кроме того, к вышеописанной группе 502 А схемы интерфейса подключены дисковые переключатели 376 А и 377A. Когда игрок вращает дисковый переключатель 376 А или 377 А, сигнал, соответствующий углу поворота, поступает в группу 502 А схемы интерфейса. Кроме того, к группе 502 А схемы интерфейса подключена схема 514 А управления передачей данных. Схема 514 А управления передачей данных соединена с возможностью передачи данных с контроллером 360 устройства для розыгрыша лотереи и игровым терминалом 314 А. Постоянное запоминающее устройство (ПЗУ) 508 А и оперативное запоминающее устройство (ОЗУ) 510 А соединены с вышеописанной шиной 504 А ввода/вывода. В ПЗУ 508 А записана программа управления, предназначенная для управления обработкой, относящейся к игре в игровом терминале 314 А. Кроме того, в ПЗУ 508 А записаны исходные данные, используемые для выполнения программы управления и программ для управления дисплеем в устройстве 370 А дисплея. Помимо этого, в ОЗУ 510 А записаны значения флагов и/или переменных, предназначенных для использования в вышеописанных программах. Кроме того, группа 512 А схемы интерфейса соединена с шиной 504 А ввода/вывода. Громкоговоритель 586 А и контейнер 588 А подключены к группе 512 А схемы интерфейса, и группа 512 А схемы интерфейса передает сигналы управления и питания для привода, для выполнения управления вышеописанными устройствами, в соответствии с результатами вычислительной обработки в ЦПУ 506 А. Кроме того, контроллер 600 А дисплея подключен к группе 512 А схемы интерфейса. Контроллер 600 А дисплея передает сигналы изображения, предназначенные для отображения изображения в устройство 370 А дисплея, на основе команд отображения изображений, передаваемых из схемы 500 А управления. Экран игрового терминала в режиме ожидания Экран, отображаемый в режиме ожидания, на устройстве 370 А дисплея игрового терминала 314 А описан со ссылкой на фиг. 17. На фиг. 17-21 показан вариант выполнения, в котором настоящее изобретение применяется для игры бинго с использованием билета бинго, содержащего 5.5 ячеек бинго, как описано ниже. Обычная игра доминирующее бинго включает вытягивание заданного количества номеров из 25 номеров с вероятностью 1/25 для билета бинго, содержащего 5.5 ячеек бинго, когда вытянутый номер находится на билете бинго, активирование ячейки бинго, соответствующей этому номеру, и получение комбинации бинго при активировании пяти ячеек бинго по горизонтальной, вертикальной или диагональной линии. В данном варианте выполнения, вместо номеров, используемых в качестве символов в обычной игре бинго, используют обозначения, принятые в игральных картах (когда могут быть включены один джокер или два джокера, или может не быть включен ни один из джокеров, или свободное пятно, имеющее определенную ячейку бинго, активируемое, независимо от вытянутых обозначений, можно рассматривать в качестве джокера). Затем выполняется розыгрыш лотереи с вероятностью 1/52 (или с вероятностью 1/53 или 1/54). В этом случае, в дополнение к обычным комбинациям бинго, можно составлять комбинации покера (такие, как Пара, Две Пары, Тройка, Стрит, Флеш, Фулл Хаус, Каре, Стрит-флеш, Флеш-рояль и Пять карт одного ранга), и игроку выдают дивиденд в соответствии с комбинацией бинго или комбинацией покера. Кроме того, комбинация покера и комбинация бингоможет быть одновременно получена в определенной одной линии на билете бинго. В этом случае оба дивиденда, соответствующего комбинации покера и соответствующего комбинации бинго, выдаются игроку. Однако ячейки бинго активируются при этом с меньшей вероятностью, чем при обычной игре бинго, что снижает возможность составления комбинации бинго. В соответствии с этим, в то время как комбинацию бинго обычно составляют из пяти активированных ячеек бинго по горизонтальной, вертикальной или диагональной линии, комбинация бинго может быть составлена не только из пяти, но также из трех или четырех активированных ячеек бинго, расположенных в линию.- 13008586 Кроме того, прием команды управления в игровом терминале 314 в ходе игры полностью выполняется с помощью сенсорной панели, исключая операции с использованием дисковых переключателей 376 А и 377 А (см. фиг. 13, на которой представлены оба эти переключателя). Другими словами, сенсорный датчик 372 А (см. фиг. 16) установлен на поверхности устройства 370 А дисплея так, что игрок может управлять игровым терминалом, в соответствии со своими желаниями, прикасаясь к заданному сенсорному участку устройства 370 А дисплея. Однако настоящее изобретение не ограничивается этим, и в нем также можно использовать способ передачи команд без применения сенсорной панели. Например, заданные переключатели могут быть установлены для приема команд управления игрока. На фиг. 17 показан пример, в котором экран для приема входных данных игры через игровой терминал 314 отображается на устройстве 370 А дисплея игрового терминала 314, и разрешены операции на сенсорном участке 480, сенсорном участке 481 и операции дисковых переключателей 376 А и 377 А (см. фиг. 13) для приема вводимых команд в ходе игры. Другие операции с дисковым переключателем 376 А и/или дисковым переключателем 377 А (см. фиг. 13, на которой представлены оба этих переключателя),являются недействительными. Кроме того, ввод жетона в порт 378 А для ввода жетона (см. фиг. 13) также является недействительным, и введенный жетон возвращается игроку через порт 382 А выдачи жетона. Кроме того, все ячейки бинго с символами в виде игральных карт в матричной форме на билете бинго,отображаемом на устройстве 370 А дисплея, также отображаются более темными или затененными, для указания того, что эти ячейки бинго еще не выиграны в лотерее и не активированы. Активация ячейки бинго относится к обработке, связанной с отображением ячейки бинго, имеющей ту же структуру, что и символы игральных карт, вытянутых устройством 312 для розыгрыша лотереи, если такое происходит,что впоследствии позволяет отличать ее от других ячеек бинго. В ходе обработки активации ячейки бинго, такая ячейка бинго отображается, например, более ярко или без затенения. Следует отметить, что ячейка бинго на билете бинго экрана игрового терминала 314, находящегося в режиме ожидания, не активирована на основе вытягивания символа в устройстве 312 для розыгрыша лотереи. Кроме того, комбинации линии и комбинации покера, представленные на устройстве 370 А дисплея, не изменяются при вводе каких-либо команд игроком. Конфигурация символов игральных карт, отображаемых на билетах бинго в 5.5 ячейках бинго, отображаемых на экране игрового терминала 314 в режиме ожидания, отличается от конфигурации символов билетов бинго, используемых в игре, после начала игры. Здесь представлено только изображение демонстрационного экрана, и конфигурация символов игральных карт, отображаемых на билете бинго,не определена до начала игры. Вход в игру выполняется, когда игрок прикасается к сенсорному участку 480 или сенсорному участку 481. Когда игровой терминал 314 принимает сигнал входа в игру, на дисплее отображается изображение, представленное на фиг. 18. Экранное изображение на игровом терминале после входа в игру Экранное изображение после входа в игру, отображаемое на устройстве 370 А дисплея игрового терминала 314, описано со ссылкой на фиг. 18. На фиг. 18 представлено экранное изображение, отображающее определенный билет бинго, включающий 5.5 ячеек бинго, на которых приведены символы игральных карт. Здесь символы игральных карт расположены в конфигурации, соответствующей предварительно определенной комбинации покера (такой, как комбинация покера, составленная из пяти игральных карт, то есть Стрит, Флеш, Фулл Хаус,Стрит-Флеш или Флеш-Рояль) на определенной линии. Установление заранее комбинации с высоким дивидендом на билете бинго предпочтительным образом усиливает ожидания игрока. Следует отметить,что символы игральных карт расположены в ячейках бинго в случайном порядке, за исключением заранее определенной комбинации покера. Отображение сенсорного участка 480 и сенсорного участка 481 отключается, и появляется отображение блока 483 обозначения общего состояния, которое описано ниже. В этом состоянии, которое представлено на экране, в течение определенного периода времени (такого, как заданный период времени, например, 45 с) разрешаются операция ставки, основанная на вводе жетона игроком, принимающим участие в игре, или операция с дисковыми переключателями 378 А или 377 А (см. фиг. 13, на которой представлены оба эти переключателя). Например, в ходе операции ставки,основанной на вводе жетона игроком, принимающим участие в игре, заданное количество жетонов составляет ставку, при этом уровень шансов в линии, показанной на таблице 482 шансов линии, может возрасти. Таким образом, заштрихованная часть на чертеже перемещается вверх, и значения, обозначающие уровень шансов линии на чертеже, повышаются (на фиг. 18 заштрихованная часть, расположенная во втором ряду снизу таблицы 482 шансов линии, и уровень шансов равен 2). Кроме того, ставка делается с использованием заданного количества жетонов, так что уровень шансов в покере, показанный в таблице 484 шансов покера, может увеличиваться, и значение на изображении уровня шансов для шансов комбинации покера может аналогично увеличиваться (на чертеже значение шансов для комбинации покера такое, как отображено, и уровень шансов для комбинации покера составляет 3). Уровень шансов здесь относится к индексу, обозначающему ранг в иерархиях значений шансов. В этом случае значения шансов делятся на заданное количество иерархий, в соответствии со значениями шансов. Например, значение шансов может увеличиваться по мере того, как повышается уровень шансов, или значение шансов может- 14008586 уменьшаться по мере того, как снижается уровень шансов. Кроме того, в устройстве 370 А дисплея игрового терминала после входа в игру все ячейки бинго на билете бинго могут отображаться более темными или затененными, т.е. ячейки бинго обозначаются как не выигравшие в лотерее и не активированные ячейки бинго. Если операция ставки, основанная на вводе жетона игроком, и операция с дисковыми переключателями 376 А и/или 377 А (см. фиг. 13, на которой представлены оба переключателя), действительны, игрок может путем вращения переключателя перемещать ячейку бинго по внутреннему контуру 490 билета бинго, заштрихованному линиями, ориентированными по диагонали вправо вверх, как показано на фиг. 18, с использованием дискового переключателя 376 А, и может перемещать ячейку бинго по кругу внешнего контура 491 билета бинго, который заштрихован линиями, ориентированными по диагонали вправо вниз, как показано на фиг. 18, путем вращения дискового переключателя 377 А. Более конкретно, когда игрок вращает дисковый переключатель 376 А, поворачивая его против часовой стрелки на определенную величину, ячейка бинго на внутреннем радиусе 490 билета бинго, в соответствии с этим, перемещается на только определенную величину по кругу против часовой стрелки вокруг центра билета бинго. Например, когда дисковый переключатель 376 А поворачивают против часовой стрелки на величину, соответствующую величине движения, равного одной ячейке бинго, дама червей, расположенная в верхнем левом углу внутреннего радиуса 490 билета бинго на фиг. 18, перемещается на место, занимаемое валетом червей, и валет червей перемещается на место, занимаемое 3 пик. Таким образом, каждая из ячеек бинго перемещается против часовой стрелки на одну позицию. Это также справедливо для движения по внешнему контуру 491 билета бинго в соответствии с поворотом дискового переключателя 377A. При этом игрок может перемещать ячейку бинго по кругу, произвольным образом, вокруг центра билета бинго. Такая операция разрешена до тех пор, пока операции могут приниматься на игровом терминале 314. В ходе выполнения такой разрешенной операции ячейки бинго следует перемещать не только для получения конфигурации, которая, весьма вероятно, может составить комбинацию бинго, но также и с учетом комбинации покера, что требует применения определенной стратегии. Требование применения стратегии означает, что ячейки бинго следует перемещать с учетом получения комбинации Две Пары, для которой существует высокая вероятность составления, но которая приносит низкий дивиденд, или комбинации Флеш-рояль, вероятность составления которой мала, но которая может принести высокий дивиденд. Как указано выше, в соответствии с настоящим изобретением, по существу, вся поверхность присоединяемого основания, закрепленного на раме корпуса в пределах корпуса, представляет собой заземленный экран, при этом рама корпуса, и распорка электрически соединены с ним. Присоединяемое основание, на котором закреплен детектор и проходящая вверх распорка, заземлены так, что обеспечивается подавление излучаемых шумов, генерируемых игральным автоматом. Кроме того, распорка и колесо для лотереи качаются в соответствии с качанием корпуса так, что качание корпуса может быть визуально усилено. Благодаря этому, могут подавляться генерируемые излучаемые шумы, и ощущение присутствия может усиливаться в результате качания корпуса, что повышает интерес к игре. Экранное изображение игрового терминала в ходе игры Пример отображения на устройстве 370 А дисплея игрового терминала 314 в ходе игры описан со ссылкой на фиг. 19. Когда устройство 312 для розыгрыша лотереи обеспечивает вытягивание символов игральных карт,результат передается в игровой терминал 314. При приеме результата игровой терминал 314 определяет,имеются или нет символы игральных карт, такие как вышеуказанные символы игральных карт, на билете бинго, отображаемом на устройстве 370 А дисплея игрового терминала 314. Когда в результате такого определения определяется, что символы игральных карт присутствуют на билете бинго, отображаемом на экране 370 А дисплея игрового терминала 314, ячейки бинго билета бинго, которым назначены вышеуказанные символы игральных карт, отображаются относительно ярко, при этом сливающееся отображение в полутонах отключается, или выполняется подобная обработка, что указывает на то, что вышеуказанные ячейки бинго представляют собой активированные ячейки. На фиг. 19, например, семь ячеек бинго, которым соответствуют десятка бубен, валет червей и т.д.,отображены в относительно ярком состоянии, при этом сливающееся отображение в полутонах отключено, или выполнена подобная обработка, что указывает на то, что вышеуказанные ячейки бинго представляют собой активированные ячейки. И в то время как производится заранее определенное количество вытягиваний карт устройством 312 для розыгрыша лотереи, ячейки бинго, активируемые при розыгрыше, отображаются относительно яркими, и при этом сливающееся отображение в полутонах отключается, или выполняется подобная обработка, что указывает на то, что вышеуказанные ячейки бинго представляют собой активированные ячейки. Отображение состояния достижения Кроме того, на устройстве 370 А дисплея игрового терминала в ходе игры, как показано на фиг. 19,на основе определения ячеек бинго, активированных для установления комбинации бинго или комбинации покера, отображается следующая активируемая ячейка бинго, так что игроки могут ее различать. Такое отображение выполняется с использованием двух способов: способ отдельного отображения ячеек бинго, каждая из которых активируется следующей, для установления комбинации бинго или комбина- 15008586 ции покера (ниже называется индивидуальное отображение состояния достижения); и способ отображения вышеуказанных ячеек бинго с возможностью их одновременного различения (ниже называется отображение состояния достижения). Состояние достижения означает состояние, в котором комбинация бинго или комбинация покера устанавливаются при активации следующей определенной ячейки бинго. Кроме того, как способ индивидуального отображения состояния достижения, так и способ отображения состояния достижения, позволяют отображать состояния достижения при перемещении ячеек бинго, т.е. состояния достижения, которые соответствуют ячейкам бинго после их перемещения каждый раз, когда их перемещают. Индивидуальное отображение состояния достижения конфигурируется следующим образом. То есть как, например, показано на фиг. 19, когда активируется ячейка бинго, обозначенная как король червей, устанавливается комбинация Тройка в качестве комбинации покера, и три ячейки бинго выравниваются в качестве комбинации бинго. При этом игрок уведомляется о таком состоянии путем мерцания ячейки бинго, обозначенной как король червей или выделения ее аналогичным способом. Кроме того,как описано ниже, если имеется множество ячеек бинго, активирование любой из которых устанавливает комбинацию покера и/или комбинацию бинго, выполняется мерцающее отображение путем переключения между ячейками бинго для комбинации покера и ячейками бинго для комбинации бинго. Поэтому,игроки могут идентифицировать, какая из ячеек бинго активирована для установления комбинации покера и/или комбинации бинго. Отображение состояния достижения конфигурируется следующим образом. Как показано, например, на фиг. 19, когда активируются ячейки бинго, обозначенные как король червей, туз пик, король пик и валет треф, устанавливается комбинация покера и/или комбинация бинго. Поэтому эти ячейки бинго одновременно отображаются в блоке 483 обозначения общего состояния, уведомляя, таким образом, игроков о таком состоянии. На фиг. 19 с помощью мерцающего отображения 485 указываются места расположения ячеек бинго по всему билету бинго, при активировании каждой из которых устанавливаются комбинации покера и/или комбинации бинго. Мерцающее отображение 485 обозначает только положения в пределах билета бинго ячеек бинго, при активировании любой из которых устанавливается комбинации покера и/или комбинации бинго, но при этом не указываются символы игральных карт, соответствующих вышеуказанным ячейкам бинго. Однако настоящее изобретение не ограничивается этим, и здесь также могут указываться символы соответствующих игральных карт. В ходе игры в бинго символы игральных карт используются как знаки (в частности, номера игральных карт используют как первый знак и масть игральных карт используют как второй знак). При этом могут устанавливаться как комбинация бинго, так и комбинация покера, в результате чего количество комбинаций состояния достижения увеличивается, что приводит к затруднению их распознавания. Кроме того, поскольку ячейки бинго можно перемещать, достигнутое состояние изменяется в соответствии с их перемещением. Следовательно, игрокам становится трудно быстро определять, какое достигнутое состояние возникает. Однако при использовании указанных выше двух способов отображения состояния достижения для игроков обеспечивается возможность легко и точно распознавать, активирование какой ячейки бинго следует ожидать для установления комбинации покера и/или комбинации бинго в ходе игры в бинго. Поэтому игроки в ожидании такого события могут легко играть в игру с поддержанием высокой заинтересованности в игре. Переход отображения на экране индивидуального состояния достижения игрового терминала Переход отображения на экране индивидуального состояния достижения, отображаемого на устройстве 370 А дисплея игрового терминала 314, описан со ссылкой на фиг. 20 А-20D. Как указано выше при описании отображения индивидуального состояния достижения на фиг. 19,когда активируются ячейки бинго, обозначенные как король червей, туз пик, король пик и валет треф,устанавливается комбинация покера и/или комбинация бинго. На фиг. 20 А-20D показана та же ситуация,что и на фиг. 19, при этом на фиг. 20 А-20D показано, в соответствующей последовательности, как ячейки бинго, обозначенные как король червей, туз пик, король пик и валет треф, индивидуально отображаются с мерцанием. На фиг. 20 А, когда активируется король червей, устанавливается комбинация Тройка, которая представляет собой комбинацию покера, и при этом выравниваются три активированные ячейки бинго,которые составляют комбинацию бинго. Поэтому ячейка бинго, которая обозначена как король червей,отображается с мерцанием, как отображение 486 с мерцанием. После такого отображения с мерцанием в течение заданного времени выполняется переход в состояние, показанное на следующей фиг. 20 В. На фиг. 20 В, когда активируется туз пик, устанавливается комбинация Стрит, которая представляет собой комбинацию покера, и выравниваются пять активированных ячеек бинго, которые представляют собой комбинацию бинго. Поэтому ячейка, которая обозначена как туз пик, отображается с мерцанием,как отображение 487 с мерцанием. После такого отображения с мерцанием в течение заданного времени выполняется переход в состояние, показанное на следующей фиг. 20 С. На фиг. 20 С, когда активируется король пик, устанавливается комбинация Тройка, которая представляет собой комбинацию покера, и выравниваются три активированных ячейки бинго, которые представляют собой комбинацию бинго. Поэтому ячейка бинго, обозначенная как король пик, отображается с- 16008586 мерцанием, как отображение 488 с мерцанием. После такого отображения с мерцанием в течение определенного времени выполняется переход в состояние, показанное на фиг. 20D. На фиг. 20D, когда активируется король треф, устанавливается комбинация Каре, которая представляет собой комбинацию покера, и выравниваются четыре активированных ячейки бинго, которые составляют комбинацию бинго. Поэтому ячейка бинго, обозначенная как валет треф, отображается с мерцанием, как отображение 489 с мерцанием. После такого отображения с мерцанием в течение заданного времени, выполняется переход в состояние, показанное на фиг. 20 А. Таким образом, отображение 486 с мерцанием, показанное на фиг. 20 А, отображение 487 с мерцанием, представленное на фиг. 20 В, отображение 488 с мерцанием по фиг. 20 С и отображение 489 с мерцанием по фиг. 20D поочередно отображаются в указанном порядке так, что каждое отображение отображается в течение заданного времени и затем происходит их переход. Благодаря этому обеспечивается возможность легко и точно распознавать ожидаемую для активации ячейку бинго, которая устанавливает комбинации покера и/или комбинации бинго. Поэтому игроки в ожидании этого события могут легко играть при сохранении интереса к игре. Затем указанные выше отображение 486 с мерцанием по фиг. 20 А, отображение 487 с мерцанием по фиг. 20 В, отображение 488 с мерцанием по фиг. 20 С и отображение 489 с мерцанием по фиг. 20D отображаются повторно, в указанном порядке, так что каждое отображение отображается в течение заданного времени, и затем происходит его переход. Однако может использоваться конфигурация, при которой отображения с мерцанием будут выполнять переход в порядке старшинства комбинации бинго и комбинации покера (например, комбинации, позволяющие получить больше дивидендов, могут быть обозначены как более сильная комбинация). Экранное изображение удвоенной игры на игровом терминале Экранное изображение удвоенной игры, отображаемое на устройстве 370 А дисплея игрового терминала 314, описано со ссылкой на фиг. 21. Удвоенная игра представляет собой игру, в которой игрок, при назначении ему дивидендов за игру бинго на игральном автомате 310, делает ставку на сумму предназначенного к выплате дивиденда. В удвоенной игре символ игральной карты сдающего, выбираемой с помощью схемы управления игрового терминала 314, сравнивается с символом одной игральной карты, выбранной игроком из множества игральных карт, выложенных лицевой стороной вниз схемой управления игровым терминалом 314. При этом тот, кто выбирает самую старшую игральную карту, выигрывает в игре. Когда игрок выигрывает в такой игре, дивиденды, выигранные игроком, увеличиваются в два раза, а если в игре выигрывает сдающий, все дивиденды, выигранные игроком, полностью утрачиваются. Например, на фиг. 21 показана конфигурация, при которой символ игральной карты, выбранной сдающим, представляется первым, при этом игрок может выбрать одну из четырех игральных карт,сданных лицевой стороной вниз, с помощью элементов управления игрового терминала 314. Когда игрок выбирает требуемую игральную карту, прикасаясь к отображению этой игральной карты, вышеуказанная карта переворачивается лицевой стороной вверх, тем самым определяя результат удвоенной игры. Если игрок выигрывает в игре, он может сделать дальнейший выбор, продолжать ли снова удвоенную игру или нет. Кроме того, при выигрыше какого-либо дивиденда в игре бинго в игральном автомате 310 игрок может сделать выбор по своему усмотрению, играть ли ему снова в удвоенную игру или нет. Таким образом, обеспечивается игра, в которой дивиденд, выигрываемый игроком в ходе игры,увеличивается, т.е. достигается цель игрального автомата 310. Таким образом, игрок стремится выиграть дивиденд в ходе игры и, при этом, пытается дополнительно увеличить выигранный дивиденд. Поэтому у игрока возникает значительный интерес в игре на игральном автомате 310. Работа устройства для розыгрыша лотереи и игрового терминала Ниже со ссылкой на фиг. 22 и 23 описана работа основной схемы 400 управления (см. фиг. 15) устройства 312 для розыгрыша лотереи и работа основной схемы 500 А управления (см. фиг. 16) игрового терминала 314. Работа устройства для розыгрыша лотереи Ниже со ссылкой на фиг. 22 описана обработка, выполняемая основной схемой 400 управления устройства 312 для розыгрыша лотереи. На этапе S100 выполняется процесс подготовки к игре. В частности, определенное количество шаров для лотереи, содержащихся на винтовом конвейере, перемещается на участок 332 удержания шара для лотереи. Помимо этого, ЦПУ 406 выполняет различные процессы, такие как наклон корпуса 313 на определенный угол. По окончании этого процесса обработка переходит на этап S101. На этапе S101 ЦПУ 406 устройства 312 для розыгрыша лотереи выполняет определение начала розыгрыша лотереи. ЦПУ 406 определяет, наступил ли момент времени начала розыгрыша лотереи после прохождения заданного времени ожидания. Если результат такого определения представляет собой ДА,процесс переход на этап S102, а в случае результата НЕТ, обработка переходит на этап S103. На этапе S102 ЦПУ 406 устройства 312 для розыгрыша лотереи выполняет передачу сигнала начала розыгрыша лотереи. ЦПУ 406 передает сигнал начала розыгрыша лотереи через схемы 414A-414J управ- 17008586 ления передачей данных в игровые терминалы 314A-314J соответственно. По окончании этого процесса,обработка переходит на этап S104. Кроме того, вышеуказанный сигнал начала розыгрыша лотереи принимается игровым терминалом 314 на описанном ниже этапе S204, который представляет собой процесс обработки основной схемы 500 А управления игрового терминала 314. С другой стороны, на этапе S103, ЦПУ 406 устройства 312 для розыгрыша лотереи ожидает, пока не пройдет заданное время ожидания. При этом ЦПУ 406 измеряет прошедшее время до тех пор, пока не получит заданное время ожидания. Когда этот процесс заканчивается, обработка возвращается на этап S101. На этапе S104 ЦПУ 406 устройства 312 для розыгрыша лотереи ожидает приема операции ставки. ЦПУ 406 измеряет прошедшее время до тех пор, пока не пройдет заданное время ожидания приема операции ставки. Когда этот процесс заканчивается, обработка переходит на этап S105. На этапе S105 начинается вращение колес для лотереи. Под управлением основной схемы 400 управления устройства 312 для розыгрыша лотереи включаются двигатели 335 и 337 вращения колес для лотереи, которые начинают вращать плоские участки 338 А и 339 В. Когда этот процесс заканчивается,обработка переходит на этап S106. На этапе S106 начинается качание корпуса. Под управлением основной схемы 400 управления устройства 312 для розыгрыша лотереи устройство 346 качания начинает качание корпуса устройства 312 для розыгрыша лотереи. Когда этот процесс заканчивается, обработка переходит на этап S107. На этапе S107 выполняется процесс вбрасывания одного шара для лотереи. Под управлением основной схемы 400 управления устройства 312 для розыгрыша лотереи вращающееся тело 328 (см. фиг. 1) вбрасывает один шар для лотереи на участок 334 приема шара для лотереи. По окончании этого процесса обработка переходит на этап S108. На этапе S108 выполняется процесс получения символов. В этом процессе, под управлением основной схемы 400 управления устройства 312 для розыгрыша лотереи один из датчиков 349 определения попадания шара, расположенных по одному в каждом из множества отверстий 340 для лотереи, обнаруживает попадание одного шара для лотереи. При этом ЦПУ 406 устройства 312 для розыгрыша лотереи получает символ, соответствующий отверстию 340 для лотереи, в которое попал один шар для лотереи. ЦПУ 406 и т.д. для выполнения такого процесса и т.д. согласует его с примером средства определения результата игры. По окончании этого процесса обработка переходит на этап S109. На этапе S109 ЦПУ 406 устройства 312 для розыгрыша лотереи передает символы, полученные на этапе S108, и информацию о том, какой раунд выполняется в данное время в ходе розыгрыша лотереи. ЦПУ 406 передает символы и информацию о раунде розыгрыша лотереи в игровые терминалы 314A314J через схемы 414A-414J управления передачей данных, соответственно. По окончании этого процесса обработка переходит на этап S110. Кроме того, вышеуказанная информация о раунде розыгрыша лотереи подсчитывается с помощью ЦПУ 406 и записывается в ОЗУ 410 (см. фиг. 15). Кроме того, вышеуказанные символы и информацию о текущем раунде розыгрыша лотереи принимают с помощью игровых терминалов 314 на описанном ниже этапе S214, т.е. с использованием обработки, выполняемой основной схемой 500 А управления игрового терминала 314. На этапе S110 ЦПУ 406 устройства 312 розыгрыша лотереи определяет, закончилось или нет заданное количество раундов розыгрыша лотереи. Проверяя вышеуказанную информацию о текущем раунде розыгрыша лотереи, которая записана в ОЗУ 410, ЦПУ 406 определяет, достигло ли значение этой информации заданного количества раундов или нет. Если результат такого определения представляет собой ДА, обработка переходит на этап S112, и в случае результата НЕТ, обработка возвращается на этап S107. Этап S112 завершает качание корпуса. Под управлением основной схемы 400 управления устройства 312 для розыгрыша лотереи, устройство 346 качания останавливается, прекращая качания корпуса устройства 312 для розыгрыша лотереи. Когда этот процесс заканчивается, обработка переходит на этапS113. Этап S113 завершает вращение колес для лотереи. Под управлением основной схемы 400 управления устройства 312 для розыгрыша лотереи, двигатели 335 и 337 вращения колес для лотереи останавливаются, прекращая вращение колес 338 и 339 для лотереи. По окончании этого процесса обработка переходит на этап S100. Работа игрового терминала Обработка, выполняемая основной схемой 500 А управления (см. фиг. 16) игрового терминала 314,описана со ссылкой на фиг. 22 и 23. На этапе S201 выполняется инициализация игрового терминала 314. ЦПУ 506 А (см. фиг. 16) игрового терминала 314 выполняет обработку такую, как сброс различных переменных, размещенных в ОЗУ 510 А (см. фиг. 16) и инициализацию отображения на устройстве 370 А дисплея. По окончании этого процесса обработка переходит на этап S202. На этапе S202 выполняется отображение демонстрационного экранного изображения. По окончании этого процесса обработка переходит на этап S203. На этапе S203 выполняется обработка по определению операции входа в игру. В этом процессе игроки выполняют вход в игру. Под управлением основной схемы 500 А управления игрового терминала 314 (или самой основной схемой 500 А управления) с помощью сенсорного датчика 372 А определяется,- 18008586 что игрок дотронулся до устройства 370 А дисплея (или включил дисковый переключатель 376 А или 377A). По окончании этого процесса обработка переходит на этап S204. На этапе S204 выполняется обработка по приему сигнала начала розыгрыша лотереи. Под управлением основной схемы 500 А управления (см. фиг. 16) игрового терминала 314, ЦПУ 506 А игрового терминала 314 принимает через схему 514 А управления передачей данных сигнал начала розыгрыша лотереи, передаваемый устройством 312 для розыгрыша лотереи, в ходе обработки, выполняемой на этапеS102. По окончании этого процесса обработка переходит на этап S209. На этапе S209 выполняется обработка по формированию отображения билета бинго. ЦПУ 506 А игрового терминала 314 выбирает заданное количество (например, двадцать пять) данных для отображения из данных для отображения (например, символов игральных карт), которые записаны в ПЗУ 508 А, и использует их для отображения символов. Таким образом, на устройстве 370 А дисплея отображается заданное количество данных для отображения, скомпонованных в форме матрицы. По окончании этого процесса обработка переходит на этап S210. На этапе S210 выполняется операция включения перемещения ячейки бинго. В этом процессе ЦПУ 506 А игрового терминала 314 включает флаг активации операции перемещения ячейки бинго, размещенный в ОЗУ 510 А (см. фиг. 16). В результате этого активируется работа дискового переключателя 376 А или 377 А по перемещению ячеек бинго на игровом терминале 314. Все время, пока флаг активации операции по перемещению ячеек бинго включен, работа дискового переключателя 376 А или 377 А остается разрешенной. По окончании этого процесса обработка переходит на этап S211. На этапе S211 выполняется прием операции ставки. В этом процессе ЦПУ 506 А игрового терминала 314 обрабатывает информацию, т.е. информацию, относящуюся к операции ставки, которую выполнил игрок, прикасаясь к устройству 370 А дисплея, и которую сенсорный датчик 372 А определил под управлением основной схемы 500 А управления игрового терминала 314, и записывает информацию ставки в ОЗУ 510 А (см. фиг. 16). По окончании этого процесса обработка переходит на этап S212. На этапе S212 определяется количество дивидендов в соответствии с количеством ставок. В этом процессе, на основе информации ставки, записанной в ОЗУ 510 А (см. фиг. 16) на этапе 211, ЦПУ 506 А игрового терминала 314 определяет количество дивидендов в игре. Результат определения записывается в ОЗУ 510 А (см. фиг. 16) и отображается на заданном участке дисплея устройства 370 А дисплея. По окончании этого процесса обработка переходит на этап S213. На этапе S213 выполняется определение, закончилось ли время приема ставки или нет. ЦПУ 506 А игрового терминала 314 выполняет измерение времени, прошедшего после выполнения обработки на этапе S209, и определяет, достигло ли измеренное время заданного времени. Если результат такого определения представляет собой ДА, процесс переходит на этап S214 по фиг. 23, и если результат соответствует НЕТ, процесс возвращается на этап S211. На этапе S214 принимают обозначения, которые передают через обработку на этапе S199, и которые поступают в ЦПУ 406 устройства 312 для розыгрыша лотереи на этапе S108 (см. фиг. 22), а также информацию о текущем раунде розыгрыша лотереи. Под управлением основной схемы 500 А управления(см. фиг. 16) игрового терминала 314 вышеуказанная информация принимается через схему 514 А управления передачей данных. ЦПУ 506 А игрового терминала 314 записывает в ОЗУ 510 А (см. фиг. 16) вышеуказанные символы и информацию о текущем раунде розыгрыша лотереи. По окончании этого процесса обработка переходит на этап S215. На этапе S215 выполняется процесс отключения операции перемещения ячейки бинго. Эта обработка подробно описана в приведенном ниже подробном описании процесса отключения операции перемещения ячейки бинго. По окончании этого процесса обработка переходит на этап S216. На этапе S216 определяется, присутствуют ли символы, принятые на этапе S214, на билете бинго и,если они присутствуют, соответствующие ячейки бинго активируются. В этом процессе определяется,присутствуют или нет символы, полученные на этапе 214 на билете бинго, который был сформирован на этапе S209, и который отображается на устройстве 370 А дисплея. Если какие-либо идентичные символы присутствуют, то включается размещенный в ОЗУ 510 А (см. фиг. 16) флаг включения ячейки бинго, которой назначен идентичный символ. Кроме того, вышеуказанная ячейка бинго отображается на устройстве 370 А дисплея в относительно ярком состоянии, так что ее можно отличать от других ячеек бинго,при этом сливающееся отображение в полутонах отключается, или выполняется подобная обработка. По окончании этого процесса обработка переходит на этап S217. На этапе S217 выполняется процесс определения суммы выигрыша. Подробно этот процесс описан ниже при подробном описании обработки определения суммы выигрыша. Кроме того, ЦПУ 406 и т.д. для выполнения этапов S216, S217 и т.д. выполняет сопоставление с примером средства определения результата игры. По окончании этого процесса обработка переходит на этап S218. На этапе S218 выполняется определение, был ли выигран приз или нет. По результату определения,полученному на этапе S217, ЦПУ 506 А игрового терминала 314 определяет, был ли выигран приз или нет. Если результат этого определения представляет собой ДА, то процесс переходит на этап S219, а если НЕТ, то процесс переходит на этап S225. На этапе S219 определяется, следует ли играть в удвоенную игру или нет. Под управлением основ- 19008586 ной схемы 500 А управления игрового терминала 314, ЦПУ 506 А игрового терминала 314 определяет,обнаружил ли сенсорный датчик 372, что игрок привел в действие заданный сенсорный участок, отображаемый на устройстве 370 А дисплея, для выбора варианта удвоенной игры. Если в результате такого определения получен результат ДА, то процесс переходит на этап S220, а если НЕТ, то процесс переходит на этап S223. На этапе S220 выполняется процесс удвоенной игры. Этот процесс выполняется под управлением основной схемы 500 А управления игрового терминала 314, и содержание процесса описано в вышеприведенном описании экранного изображения удвоенной игры игрового терминала. По окончании этого процесса обработка переходит на этап S221. На этапе S221 определяется, выиграл ли игру игрок или нет. Под управлением основной схемы 500 А управления игрового терминала 314 определяется результат игры, как описано в вышеприведенном описании экранного изображения удвоенной игры игрового терминала, при этом определяется, выиграл ли игру игрок, или нет. Если результат этого определения представляет собой ДА, то процесс переходит на этап S222, а если НЕТ, то обработка переходит на этап S224. На этапе S222 выполняется обработка по удвоению дивиденда игрока. Учитывая информацию о количестве дивидендов, полученных игроком, которая записана в ОЗУ 510 А (см. фиг. 16), ЦПУ 506 А игрового терминала 314 удваивает эту сумму и обновляет исходную информацию. По окончании этого процесса обработка переходит на этап S219. С другой стороны, на этапе S223 выполняется обработка по оплате дивидендов. ЦПУ 506 А игрового терминала 314, ссылаясь на информацию о количестве дивидендов, полученных игроком, которая записана в ОЗУ 510 А (см. фиг. 16), при этом под управлением основной схемы 500 А управления контейнер 588 А выплачивает количество жетонов, соответствующих вышеуказанной информации о количестве дивидендов, полученных игроком. По окончании этого процесса обработка переходит на этап S201. Кроме того, на этапе S224 выполняется обработка обнуления количества дивидендов, полученных игроком. Со ссылкой на информацию о количестве дивидендов, полученных игроком, которая записана в ОЗУ 510 А (см. фиг. 16), ЦПУ 506 А игрового терминала 314 уменьшает это количество до 0 и обновляет исходную информацию. По окончании этого процесса обработка переходит на этап S201. С другой стороны, на этапе 225 выполняется обработка определения состояния достижения. Подробно эта обработка будет описана ниже, при подробном описании процесса определения. По окончании этого процесса обработка переходит на этап 226. На этапе S226 выполняется определение, достигнуто или нет состояние достижения. Основываясь на результатах определения состояния достижения, полученных на этапе S225, ЦПУ 506 А игрового терминала 314 определяет, действительно ли достигнуто состояния достижения, в котором несколько ячеек бинго билета бинго, отображаемых на устройстве 370 А дисплея, активированы, и одна или больше ячеек бинго могут быть активированы с установлением комбинации бинго и/или комбинации покера. Если результат такого определения представляет собой ДА, то обработка переходит на этап S227, а если НЕТ, то обработка переходит на этап S228. На этапе S227 выполняется процесс начала уведомления о ячейке достижения. Подробно этот процесс описан в приведенном ниже подробном описании процесса начала уведомления о ячейке достижения. По окончании этого процесса обработка переходит на этап S228. На этапе S228 выполняется определение, достигло ли количество принятых символов заданного количества. При ссылке на информацию о текущем раунде розыгрыша лотереи, которая записана в ОЗУ 510 А (см. фиг. 16), на основе этой информации на этапе S214 определяется, достигло или нет количество символов заданного значения количества. Если результат такого определения представляет собой ДА, то обработка переходит на этап S201, а если НЕТ, то обработка переходит на этап S214. Подробное описание процесса отключения операции перемещения ячейки бинго Подробно процесс отключения операции перемещения ячейки бинго описан со ссылкой на фиг. 24. На этапе S241 выполняется определение, достигло ли значение принятой на этапе S214 информации о текущем раунде розыгрыша лотереи заданного количества раундов или нет. ЦПУ 506 А игрового терминала 314 определяет значение вышеуказанной информации, определяя, таким образом, было ли достигнуто заданное количество раундов или нет (это число может представлять собой, например, три или может иметь другое значение). Если результат такого определения представляет собой ДА, то процесс переходит на этап S242, а если НЕТ, то текущая процедура сразу заканчивается, и обработка переходит на этап S216 по фиг. 23. На этапе S242 выполняется предварительное уведомление об отключении операции перемещения ячейки бинго. Основная схема 500 А управления игрового терминала 314 выполняет на устройстве 370 А дисплея заданное отображение предварительного уведомления для предварительного указания игроку,что должен выполняться процесс окончания приема команд дискового переключателя 376 А или 377 А для перемещения ячеек бинго. Когда этот процесс заканчивается, обработка переходит на этап S243. На этапе S243 выполняется обработка ожидания заданного времени. В этом процессе ЦПУ 506 А игрового терминала 314 измеряет время, прошедшее после выполнения обработки на этапе S242, предотвращая, таким образом, переход этого процесса на следующий этап до тех пор, пока не закончится за- 20008586 данный период времени. По окончании этого процесса обработка переходит на этап S244. На этапе 244 выполняется процесс отключения операции перемещения ячейки бинго. В этом процессе ЦПУ 506 А игрового терминала 314 отключает флаг активации операции перемещения ячейки бинго, размещенный в ОЗУ 510 А (см. фиг. 16). При этом, отключается работа дискового переключателя 376 А или 377 А по перемещению ячеек бинго на игровом терминале 314. По окончании этого процесса данная процедура заканчивается, и процесс переходит на этап S216 по фиг. 23. Подробное описание процесса определения выигранного приза Подробное описание процесса определения выигранного приза описано ниже со ссылкой на фиг. 25. На этапе S231 выполняется определение, установлена ли комбинация бинго или нет. В данном процессе ЦПУ 506 А игрового терминала 314 определяет комбинацию: символов, составляющих билет бинго, отображаемый на устройстве 370 А дисплея, информация которого записана в ОЗУ 510 А (см. фиг. 16); информации о положениях ячеек бинго, с присвоенными им символами; и флагов активации, соответствующих этим символам. Таким образом, ЦПУ 506 А определяет, установлена или нет комбинация бинго на определенной линии билета бинго. Если результат такого определения представляет собой ДА, то обработка переходит на этап S232, а если НЕТ, то обработка переходит на этап S233. На этапе S232 включается флаг установления комбинации бинго, в ОЗУ записывается информация обо всех установленных комбинациях бинго и затем о ячейках бинго, и записывается соответствующее количество дивидендов в ОЗУ. ЦПУ 506 А игрового терминала 314 включает флаг установления комбинации бинго, размещенный в ОЗУ 510 А (см. фиг. 16). Кроме того, ЦПУ 506 А записывает в ОЗУ 510 А информацию обо всех установленных комбинациях бинго и затем ячейки бинго. И ЦПУ 506 А определяет количество дивидендов, эквивалентных всем установленным комбинациям бинго и записывает результат определения в ОЗУ 510 А. По окончании этого процесса обработка переходит на этап S233. На этапе S233 выполняется определение, установлена ли комбинация покера или нет. В этом процессе ЦПУ 506 А игрового терминала 314 определяет комбинацию: символов, составляющих билет бинго, отображаемый на устройстве 370 А дисплея, причем эта информация записана в ОЗУ 510 А (см. фиг. 16); информацию о положениях ячеек бинго, которым назначены символы; и флагов активации, соответствующих символам. Таким образом, ЦПУ 506 А определяет, установлена ли комбинация покера на определенной линии билета бинго. Если результат такого определения представляет собой ДА, то обработка переходит на этап S234, а если НЕТ, то данная процедура немедленно заканчивается, и обработка переходит на этап S218 по фиг. 23. На этапе S234 включается флаг установления комбинации покера, в ОЗУ записывается информация обо всех установленных комбинациях покера и затем ячейках бинго, и соответствующее количество дивидендов записывается в ОЗУ. ЦПУ 506 А игрового терминала 314 включает флаг установления комбинации покера, размещенный в ОЗУ 510 А (см. фиг. 16). Кроме того, ЦПУ 506 А записывает в ОЗУ 510 А информацию обо всех установленных комбинациях покера и ячейках бинго. И ЦПУ 506 А определяет количество дивидендов, эквивалентных всем установленным комбинациям покера, и записывает результат определения в ОЗУ 510 А. Когда этот процесс заканчивается, данная процедура заканчивается, и обработка переходит на этап S218 по фиг. 23. Как описано выше, процесс определения выигранного приза определяет установление комбинации бинго и установление комбинации покера, независимо друг от друга. Это обеспечивает возможность одновременного установления комбинации бинго и комбинации покера на определенной идентичной линии билета бинго. И дивиденды выплачивают за каждую комбинацию бинго и комбинацию покера, которые установлены на конкретной идентичной линии билета бинго. То есть игроку выплачивается суммарное количество дивидендов за комбинацию бинго и за комбинацию покера. Таким образом, игрок испытывает ожидание вероятности, что комбинация, приводящая к получению большего количества дивидендов, будет установлена на определенной идентичной линии билета бинго. Кроме того, данный вариант выполнения позволяет одновременно устанавливать комбинацию бинго и комбинацию покера на определенной идентичной линии билета бинго. Однако настоящее изобретение не ограничивается этим. Может быть определено, что будет установлена только комбинация бинго, или может быть определено,что будет установлена только комбинация покера. В данном случае, игроку выплачиваются только дивиденды за комбинацию бинго или только дивиденды за комбинацию покера. Подробное описание процесса определения достижения Подробное описание процесса определения достижения приведено со ссылкой на фиг. 26. На этапе S251 выполняется определение, устанавливается ли комбинация бинго в результате активации определенной ячейки бинго или нет. В этом процессе ЦПУ 506 А игрового терминала 314 определяет комбинацию: символов, составляющих билет бинго, отображаемый на устройстве 370 А дисплея,информация которого записана в ОЗУ 510 А (см. фиг. 16); информации о положениях ячеек бинго, которым назначены символы; и активации флагов, соответствующих этим символам. При этом ЦПУ 506 А определяет, является или нет ситуация такой, что комбинация бинго может быть установлена на определенной линии билета бинго, если будет активирована определенная ячейка бинго. Если результат такого определения представляет собой ДА, то обработка переходит на этап S252, а если НЕТ, то обработка переходит на этап S253.- 21008586 На этапе S252 включается флаг состояния достижения бинго и записывается информация обо всех ячейках, входящих в достигнутую комбинацию бинго в ОЗУ 510 А. В ситуации, когда комбинация бинго может быть установлена на определенной линии, если одна или больше ячеек бинго будут активированы, ячейка достижения означает еще одну ячейку бинго. ЦПУ 506 А игрового терминала 314 включает флаг состояния достижения бинго, размещенный в ОЗУ 510 А (см. фиг. 16). Кроме того, ЦПУ 506 А записывает информацию обо всех ячейках достижения комбинации бинго в ОЗУ 510 А. По окончании этого процесса обработка переходит на этап S253. На этапе S253 выполняется определение, активирована ли конкретная ячейка бинго для установления комбинации покера или нет. В этом процессе ЦПУ 506 А игрового терминала 314 определяет комбинацию: символов, составляющих билет бинго, отображаемый на устройстве 370 А дисплея, информация о котором записана в ОЗУ 510 А (см. фиг. 16); информации о положениях ячеек бинго, которым назначены эти символы; и флагов активирования, соответствующих этим символам. Таким образом, ЦПУ 506 А определяет, присутствует или нет ситуация, когда комбинация бинго может быть установлена на определенной линии билета бинго, если будет активирована определенная ячейка бинго. Если результат такого определения представляет собой ДА, то процесс переходит на этап S254, а если НЕТ, то данная процедура немедленно заканчивается, и обработка переходит на этап S226 по фиг. 23. На этапе S254 включается флаг состояния достижения комбинации покера, и в ОЗУ записывается информация обо всех ячейках достижения комбинации покера. ЦПУ 506 А игрового терминала 314 включает флаг состояния достижения покера, выделенный в ОЗУ 510 А (см. фиг. 16). Кроме того, ЦПУ 506 А записывает информацию обо всех ячейках достижения комбинации покера в ОЗУ 510 А. Когда этот процесс заканчивается, данная процедура заканчивается, и обработка переходит на этап S226 по фиг. 23. Подробное описание процесса начала указания ячеек достижения Подробное описание процесса начала указания ячеек достижения приведено со ссылкой на фиг. 27. На этапе S261 выполняется определение, присутствует ли ячейка достижения или нет. ЦПУ 506 А игрового терминала 314 определяет, включен или нет по меньшей мере один из флагов состояния достижения комбинации бинго и состояния достижения комбинации покера, которые записаны в ОЗУ 510 А(см. фиг. 16) на этапах S252 и/или S254 по фиг. 26. Если результат такого определения представляет собой ДА, то обработка переходит на этап S262, а если НЕТ, то данная процедура немедленно заканчивается, и обработка переходит на этап S228 по фиг. 23. На этапе S262 выполняется процесс начала отображения всех ячеек достижения так, что их можно одновременно различать во всем блоке обозначения состояния. Под управлением основной схемы 500 А управления (см. фиг. 16) игрового терминала 314, контроллер 600 А дисплея переводится в состояние отображения всех ячеек достижения, которые записаны в ОЗУ 510 А (см. фиг. 16) на этапах S252 и/илиS254 по фиг. 26, во всем блоке 483 обозначения общего состояния, отображаемого на устройстве 370 А дисплея. По окончании этого процесса обработка переходит на этап S263. На этапе S263 выполняется процесс начала индивидуального, различаемого, поочередного отображения всех ячеек достижения. Под управлением основной схемы 500 А управления (см. фиг. 16) игрового терминала 314, на контроллер 600 А дисплея поступает команда на начало индивидуального, различаемого, поочередного отображения всех ячеек достижения, которые записаны в ОЗУ 510 А (см. фиг. 16) на этапе 252 и/или на этапе 254 по фиг. 26, на билете бинго, отображаемого на устройстве 370 А дисплея. Такая ситуация отображения описана в приведенном выше описании перехода состояния достижения отдельного экранного изображения игрового терминала. Кроме того, отображение экранного изображения уведомления о ячейке достижения, которое было начато на этапах S262 и S263, продолжается до тех пор, пока не будет выполнен этап S201 по фиг. 22, для инициализации игрового терминала 314. Когда эта обработка заканчивается, данная процедура подходит к концу, и обработка переходит на этап S228 по фиг. 23. Этап S263 в процессе начала уведомления о ячейке достижения по фиг. 27 выполняется, обеспечивая, таким образом, индивидуальное, различимое, поочередное отображение на игровом терминале 314 всех ячеек достижения на своем устройстве 370 А дисплея. То есть игральный автомат содержит средство дисплея, которое отображает билет бинго, сформированный из множества ячеек бинго, расположенных в форме матрицы; средство накопления данных отображения символов, в котором записаны данные символов, предназначенные для отображения символов, включающих комбинации различных символов; средство определения символов билета бинго, которое выполняет выбор из символов и определяет символы билета бинго, соответствующие множеству ячеек бинго; средство розыгрыша лотереи, которое производит розыгрыш символов; средство активации, которое активирует ячейки бинго, соответствующие символам билета бинго, когда символы, разыгрываемые средством розыгрыша лотереи, и символы билета бинго соответствуют друг другу при сравнении; и средство определения комбинации, которое определяет, может или нет комбинация ячеек бинго, активированных средством активации и не активированных определенных ячеек бинго, формировать заданную комбинацию бинго, или может или нет комбинация символов билетов бинго, соответствующих ячейкам бинго, активированным средством активации, и символов билетов бинго, соответствующих не активированным определенным ячейкам бинго,формировать комбинацию, отличающуюся от заданной комбинации бинго в заранее определенной ком- 22008586 бинации. В таком игральном автомате процесс начала уведомления о ячейке достижения, в частности,его этап S263, является примером, представляющим способ уведомления о ячейке достижения, в котором определенные не активированные ячейки бинго последовательно поочередно отображаются в соответствии с результатом определения средства определения комбинации. Далее описан процесс подготовки к игре, выполняемый ЦПУ 406 на этапе S100 по фиг. 22, со ссылкой на фиг. 28. На этапе S301 ЦПУ 406 передает сигнал привода на двигатель 345 открывающейся/закрывающейся заслонки 344, выполняя, таким образом, процесс установки открывающейся/закрывающейся заслонки 344 в открытое состояние. Кроме того, ЦПУ 406 также останавливает подачу сигнала привода на двигатель 345 устройства 354 подачи шаров. И по прошествии заданного периода времени открывающаяся/закрывающаяся заслонка 344 перемещается в закрытое состояние. Затем для подготовки к следующей игре ЦПУ 406 выполняет процесс инициализации информации о подготовке. Кроме того, эту информацию о подготовке размещают в ОЗУ 510 А и т.д. По окончании этого процесса обработка переходит на этап S302. На этапе S302 ЦПУ 406 передает сигнал привода двигателя 356 для выполнения, таким образом,процесса включения привода двигателя устройств 354 А и 354 В подачи шаров, и затем переводит обработку на этап S303. Этот процесс на этапе S302 выполняется перед процессом управления наклоном корпуса (этап S304), что позволяет собрать шары для лотереи до включения наклона канала 350 сбора вместе с корпусом так, что подготовка к следующей игре может быть закончена за короткое время. На этапе S303 ЦПУ 406 передает сигнал привода на двигатель 320 С подъема шаров для лотереи,выполняя, таким образом, процесс включения привода двигателя 320 С подъема шара для лотереи. По окончании этого процесса обработка переходит на этап S304. На этапе S304 ЦПУ 406 определяет, прошел ли заданный период времени или нет. Термин "заданный период времени" здесь обозначает достаточно длительное время для падения шаров для лотереи из отверстий 340, 341 для лотереи и попадания их в канал 350 сбора. В этом процессе, после определения,что заданный период времени прошел, ЦПУ 406 переводит обработку на этап S305. А если определено,что заданный период времени не прошел, то ЦПУ 406 переводит процесс снова на этап S304. Благодаря этому ЦПУ 406 выполняет процесс на этапе S305 или после него, только, когда достаточно длительный период времени пройдет от момента падения шаров для лотереи из отверстий 340, 341 для лотереи, и до момента, когда они попадут в канал 350 сбора. На этапе S305 ЦПУ 406 подает в устройство 346 качания сигнал наклона корпуса 313 на заданный угол. Этот заданный угол соответствует углу, под которым сторона кормы 312 В становится ниже, чем сторона носа 312 А. Таким образом, устройство 346 качания наклоняет корпус 313 так, что сторона кормы 312 В становится ниже, чем сторона носа 312 А. После этого ЦПУ 406 передает на открывающийся/закрывающийся затвор 352 сигнал, указывающий на переход в открытое состояние (этап S306). После приема сигнала, указывающего на открытое состояние, открывающийся/закрывающийся затвор 352 перемещается в открытое состояние. В соответствии с этим, сторона кормы 312 В становится ниже, чем сторона носа 312 А и, одновременно, открывающийся/закрывающийся затвор 352 устанавливается в открытое состояние, так что шары для лотереи, находящиеся в канале 350 сбора, катятся к нижнему участку спирального тела 320 А. Такое управление позволяет собирать шары для лотереи, только за счет наклона корпуса, и при этом обеспечивается упрощение производства игрального автомата с малыми затратами. По окончании этого процесса обработка переходит на этап S307. На этапе S307 ЦПУ 406 определяет, прошло ли заданное количество шаров для лотереи через открывающийся/закрывающийся затвор 352 в соответствии с заданным сигналом, передаваемым от датчика 351 определения прохождения шаров для лотереи. При определении, что заданное количество шаров для лотереи прошло через открывающийся/закрывающийся затвор 352, ЦПУ 406 передает в открывающийся/закрывающийся затвор 352 сигнал, указывающий на закрытое состояние (этап S308). После приема сигнала, указывающего на закрытое состояние, открывающийся/закрывающийся затвор 352 устанавливается в закрытое состояние. С другой стороны, при определении, что заданное количество шаров для лотереи прошло через открывающийся/закрывающийся затвор 352, ЦПУ 406 снова переводит процесс на этап S307. В соответствии с этим, шары для лотереи, поступившие к нижнему концу спирального тела 320 А, не возвращаются в канал 350 сбора. Кроме того, шары для лотереи, находящиеся в канале 350 сбора, не попадают к нижнему концу спирального тела 320 А. Такое управление позволяет собирать шары для лотереи только путем наклона корпуса, что, таким образом, обеспечивает простоту и экономичность производства игрального автомата. Когда этот процесс заканчивается, обработка переходит на этап S309. На этапе S309 ЦПУ 406 определяет, прошел ли заданный период времени или нет. Термин "заданный период времени" здесь обозначает достаточно длительный период времени для того, чтобы заданное количество шаров для лотереи, расположенных в канале 350 сбора, было выведено к нижнему участку спирального тела 320 А для перемещения с помощью винтового конвейера 320 после наклона корпуса 313 на заданный угол и установки открывающегося/закрывающегося затвора 352 в открытое положение. В этом процессе ЦПУ 406 при определении, что заданный период времени прошел, переводит обработку снова на этап S309. А при определении, что заданный период времени еще не прошел, ЦПУ 406 перево- 23008586 дит обработку на этап S310. В результате ЦПУ 406 выполняет процесс на этапе S305 только после того,как пройдет достаточно длительный период времени от момента, когда шары для лотереи падают из отверстия 340, 341, пока они не попадут в канал 350 сбора. На этапе S310 ЦПУ 406 передает в устройство 346 качания сигнал на наклон корпуса 313 на заданный угол, выполняя, таким образом, процесс управления по ограничению наклона корпуса. Здесь заданный угол обозначает угол, при котором сторона кормы 312 В выравнивается горизонтально со стороной носа 312 А. В результате этого устройство 346 качания выполняет управление по ограничению наклона корпуса 313 так, что сторона кормы 312 В устанавливается горизонтально со стороной носа 312 А. Затем ЦПУ 406 прекращает подачу сигнала привода на двигатель 356, выполняя, таким образом,процесс окончания привода двигателя устройств 354 А и 354 В подачи шаров (этап S311). После этого ЦПУ 406 также передает сигнал остановки на двигатель 320 С подъема шаров для лотереи, выполняя,таким образом, процесс окончания привода двигателя 320 С подъема шаров для лотереи (этап S312). По окончании этого процесса выполнение данной процедуры подходит к концу. В соответствии с настоящим изобретением, в игральном автомате, который определяет результат игры на основе попадания шаров для лотереи в отверстия для лотереи, в канале сбора установлено устройство подачи шаров, предназначенное для направления шаров для лотереи из отверстий для лотереи в положение начала перемещения подъемного устройства. В результате этого, шары для лотереи перемещаются с высокой скоростью через канал сбора, так что сбор шаров для лотереи обеспечивается за короткое время. Кроме того, когда образуется препятствие, такое как незначительная выпуклость, или вогнутость, или частица пыли, в этом месте исключается накопление шаров для лотереи так, что обеспечивается плавное начало следующей игры. Кроме того, устройство подачи шаров подает шары для лотереи в направлении положения начала перемещения, что ограничивает возврат шаров для лотереи на сторону канала удаления. В соответствии с настоящим изобретением, шары для лотереи, подаваемые из канала удаления, сразу после попадания в канал сбора, подаются в направлении положения начала перемещения устройства подъема. Благодаря этому обеспечивается возможность ускорять шары для лотереи на раннем этапе, так что сбор шаров для лотереи обеспечивается за более короткое время. Кроме того, даже когда большое количество шаров для лотереи удаляется из канала удаления за короткое время, предотвращается застревание шаров для лотереи в канале сбора или в канале удаления. В соответствии с настоящим изобретением, канал сбора наклоняется вместе с корпусом, в результате чего шары для лотереи перемещаются внутри него. В таком канале сбора установлено устройство подачи шаров, предназначенное для принудительной подачи шаров для лотереи, в результате чего обеспечивается сокращение времени сбора шаров для лотереи. В соответствии с настоящим изобретением, в игральном автомате, в котором результат игры определяется на основе попадания шаров для лотереи в отверстия для лотереи, в канале сбора расположено устройство подачи шаров, предназначенное для направления шаров для лотереи из отверстий для лотереи в положение начала перемещения подъемного устройства. При этом шары для лотереи принудительно подаются через канал сбора так, что сбор шаров для лотереи обеспечивается за короткое время. Выше описаны варианты выполнения настоящего изобретения, которые только иллюстрируют определенные примеры, но не ограничивают настоящее изобретение. В вышеприведенных вариантах выполнения описано устройство подачи шаров, установленное в определенном положении в канале сбора, напротив канала удаления. Однако настоящее изобретение не ограничивается этим вариантом. Устройство подачи шаров может быть расположено в другом месте,помимо этого положения. Например, устройство 354 А подачи шаров, содержащее двигатель 356, стержень 357 подачи шара и отверстие 358 подачи шара, может быть расположено на стороне канала 350 сбора. Кроме того, выше описано устройство подачи шаров, содержащее стержень подачи шара, вращающийся в вертикальной плоскости. Однако настоящее изобретение не ограничивается этим. Стержень подачи шара может вращаться в горизонтальной плоскости. Кроме того, выше описан канал сбора, жестко установленный под наклоном в корпусе. Однако настоящее изобретение не ограничивается этим вариантом. Канал сбора не обязательно должен быть установлен наклонно, если только он имеет незначительный наклон. Кроме того, преимущества, описанные в вариантах выполнения настоящего изобретения, представляют собой наиболее предпочтительные преимущества, получаемые в результате использования настоящего изобретения. При этом преимущества настоящего изобретения не ограничиваются описанными в вариантах выполнения настоящего изобретения.- 24008586 ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Игральный автомат, содержащий колесо для лотереи, содержащее множество отверстий для лотереи, в которые могут попадать шары для лотереи; устройство определения содержания игры, которое, когда шары для лотереи попадают в одно из множества отверстий для лотереи, определяет результат игры на основе любого множества отверстий для лотереи, в которые попали шары для лотереи; канал удаления, который расположен ниже колеса для лотереи и через который удаляются шары для лотереи, попавшие в каждое из множества отверстий для лотереи; устройство подъема, которое перемещает шары для лотереи в положение выше, чем колесо для лотереи; и канал сбора, который направляет шары для лотереи, удаляемые из канала удаления, в положение начала перемещения подъемного устройства,при этом канал сбора содержит устройство подачи шаров, предназначенное для подачи собранных шаров для лотереи в направлении к положению начала перемещения подъемного устройства. 2. Игральный автомат по п.1, в котором устройство подачи шаров расположено напротив канала сбора, а канал сбора расположен напротив канала удаления. 3. Игральный автомат по п.2, в котором устройство подачи шаров содержит двигатель, стержень подачи шара и отверстие для стержня подачи шара, выполненное в канале сбора; при этом стержень подачи шара и отверстие для стержня подачи шара расположены выполнены в канале сбора. 4. Игральный автомат по пп.1-3, в котором канал сбора выполнен в наклоняемом корпусе. 5. Игральный автомат по п.4, дополнительно содержащий устройство качания, предназначенное для наклона наклоняемого корпуса на заданный угол, при этом наклоняемый корпус содержит устройство подъема и устройство подачи шаров; и заданный угол представляет собой угол, при котором один конец,где расположено устройство подъема, становится ниже, чем другой конец, где расположено устройство подачи шаров.
