Переработка углеводородного газа

Формула / Реферат

1. Способ разделения потока газа, содержащего метан, С₂-компоненты, С₃-компоненты и более тяжелые углеводородные компоненты, на летучую фракцию остаточного газа и относительно менее летучую фракцию, содержащую основную часть упомянутых С₂-компонентов, С₃-компонентов, и более тяжелых углеводородных компонентов или упомянутых С₃-компонентов и более тяжелых углеводородных компонентов, в котором

(a) упомянутый поток газа охлаждают под давлением, чтобы получить охлажденный поток;

(b) упомянутый охлажденный поток расширяют до более низкого давления, в результате чего он дополнительно охлаждается; и

(c) упомянутый дополнительно охлажденный поток подают в дистилляционную колонну и фракционируют при упомянутом пониженном давлении, в результате чего выделяют компоненты упомянутой относительно менее летучей фракции;

отличающийся тем, что после охлаждения упомянутый охлажденный поток делят на первый и второй потоки; и

(1) упомянутый первый поток охлаждают, чтобы сконденсировать, по существу, весь поток, и затем расширяют до упомянутого более низкого давления, в результате чего его дополнительно охлаждают;

(2) упомянутый расширенный охлажденный первый поток затем подают в упомянутую дистилляционную колонну в первом положении подачи в середине колонны;

(3) упомянутый второй поток расширяют до упомянутого более низкого давления и подают в упомянутую дистилляционную колонну во втором положении подачи в середине колонны;

(4) поток паров перегонки выводят из участка упомянутой дистилляционной колонны, находящегося ниже упомянутого расширенного второго потока, и охлаждают до степени, достаточной, чтобы сконденсировать по меньшей мере его часть, в результате чего формируется поток остаточных паров и конденсированный поток;

(5) по меньшей мере часть упомянутого конденсированного потока подают в дистилляционную колонну в верхнем положении подачи;

(6) отбираемый с верха поток паров выводят из верхнего участка упомянутой дистилляционной колонны и направляют для осуществления теплообмена с упомянутым потоком паров перегонки и нагревают, и тем самым обеспечивая по меньшей мере часть охлаждения стадии (4), и затем выводят по меньшей мере часть упомянутого нагретого отбираемого с верха потока паров в качестве упомянутой летучей фракции остаточного газа; при этом

(7) количества и температуры упомянутых питающих потоков в упомянутую дистилляционную колонну поддерживают такими, чтобы эффективно поддерживать такую температуру верхнего погона упомянутой дистилляционной колонны, при которой выделяют основные части компонентов в упомянутой относительно менее летучей фракции.

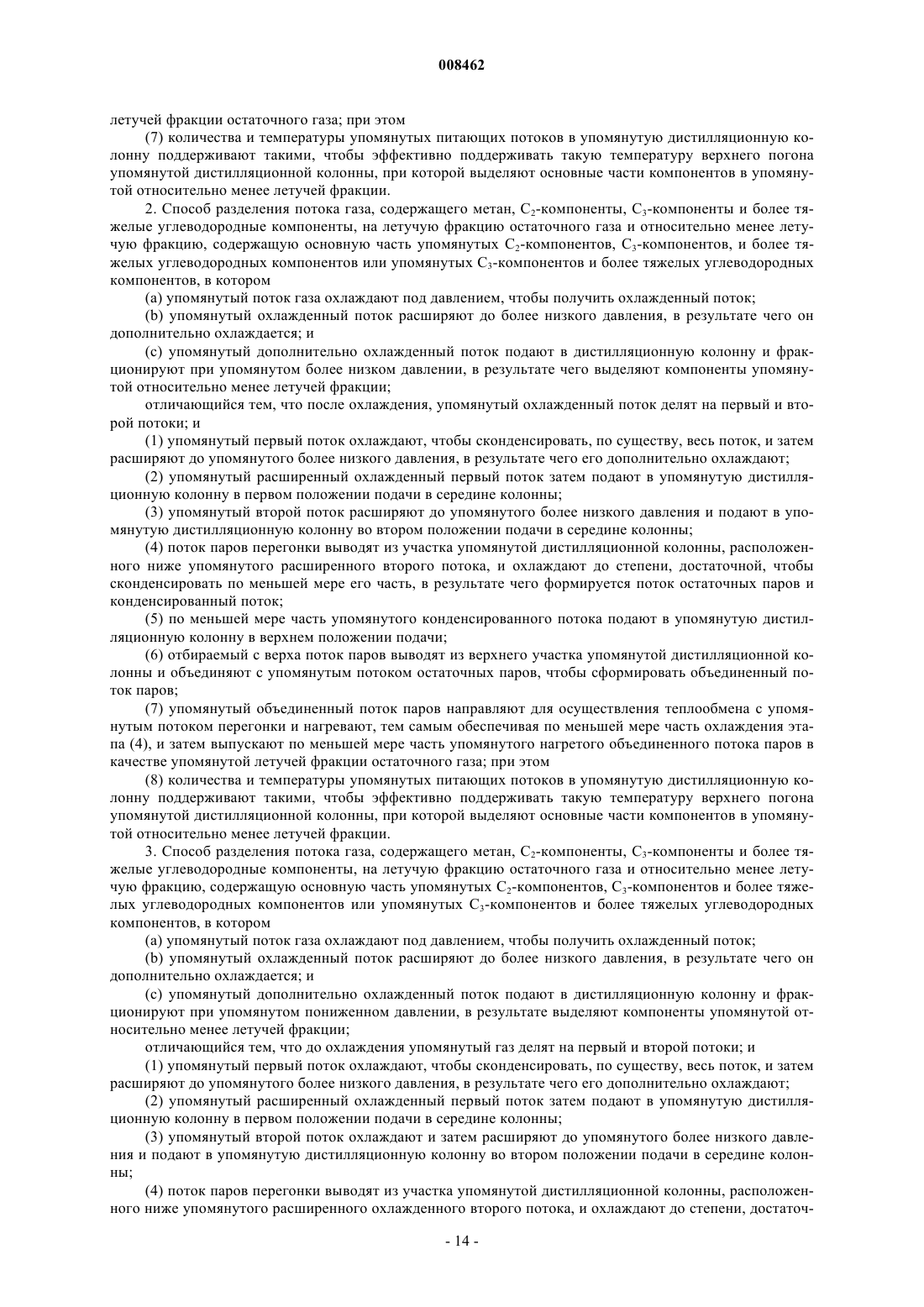

2. Способ разделения потока газа, содержащего метан, С₂-компоненты, С₃-компоненты и более тяжелые углеводородные компоненты, на летучую фракцию остаточного газа и относительно менее летучую фракцию, содержащую основную часть упомянутых С₂-компонентов, С₃-компонентов, и более тяжелых углеводородных компонентов или упомянутых С₃-компонентов и более тяжелых углеводородных компонентов, в котором

(а) упомянутый поток газа охлаждают под давлением, чтобы получить охлажденный поток;

(b) упомянутый охлажденный поток расширяют до более низкого давления, в результате чего он дополнительно охлаждается; и

(c) упомянутый дополнительно охлажденный поток подают в дистилляционную колонну и фракционируют при упомянутом более низком давлении, в результате чего выделяют компоненты упомянутой относительно менее летучей фракции;

отличающийся тем, что после охлаждения, упомянутый охлажденный поток делят на первый и второй потоки; и

(1) упомянутый первый поток охлаждают, чтобы сконденсировать, по существу, весь поток, и затем расширяют до упомянутого более низкого давления, в результате чего его дополнительно охлаждают;

(2) упомянутый расширенный охлажденный первый поток затем подают в упомянутую дистилляционную колонну в первом положении подачи в середине колонны;

(3) упомянутый второй поток расширяют до упомянутого более низкого давления и подают в упомянутую дистилляционную колонну во втором положении подачи в середине колонны;

(4) поток паров перегонки выводят из участка упомянутой дистилляционной колонны, расположенного ниже упомянутого расширенного второго потока, и охлаждают до степени, достаточной, чтобы сконденсировать по меньшей мере его часть, в результате чего формируется поток остаточных паров и конденсированный поток;

(5) по меньшей мере часть упомянутого конденсированного потока подают в упомянутую дистилляционную колонну в верхнем положении подачи;

(6) отбираемый с верха поток паров выводят из верхнего участка упомянутой дистилляционной колонны и объединяют с упомянутым потоком остаточных паров, чтобы сформировать объединенный поток паров;

(7) упомянутый объединенный поток паров направляют для осуществления теплообмена с упомянутым потоком перегонки и нагревают, тем самым обеспечивая по меньшей мере часть охлаждения этапа (4), и затем выпускают по меньшей мере часть упомянутого нагретого объединенного потока паров в качестве упомянутой летучей фракции остаточного газа; при этом

(8) количества и температуры упомянутых питающих потоков в упомянутую дистилляционную колонну поддерживают такими, чтобы эффективно поддерживать такую температуру верхнего погона упомянутой дистилляционной колонны, при которой выделяют основные части компонентов в упомянутой относительно менее летучей фракции.

3. Способ разделения потока газа, содержащего метан, С₂-компоненты, С₃-компоненты и более тяжелые углеводородные компоненты, на летучую фракцию остаточного газа и относительно менее летучую фракцию, содержащую основную часть упомянутых С₂-компонентов, С₃-компонентов и более тяжелых углеводородных компонентов или упомянутых С₃-компонентов и более тяжелых углеводородных компонентов, в котором

(а) упомянутый поток газа охлаждают под давлением, чтобы получить охлажденный поток;

(b) упомянутый охлажденный поток расширяют до более низкого давления, в результате чего он дополнительно охлаждается; и

(c) упомянутый дополнительно охлажденный поток подают в дистилляционную колонну и фракционируют при упомянутом пониженном давлении, в результате выделяют компоненты упомянутой относительно менее летучей фракции;

отличающийся тем, что до охлаждения упомянутый газ делят на первый и второй потоки; и

(1) упомянутый первый поток охлаждают, чтобы сконденсировать, по существу, весь поток, и затем расширяют до упомянутого более низкого давления, в результате чего его дополнительно охлаждают;

(2) упомянутый расширенный охлажденный первый поток затем подают в упомянутую дистилляционную колонну в первом положении подачи в середине колонны;

(3) упомянутый второй поток охлаждают и затем расширяют до упомянутого более низкого давления и подают в упомянутую дистилляционную колонну во втором положении подачи в середине колонны;

(4) поток паров перегонки выводят из участка упомянутой дистилляционной колонны, расположенного ниже упомянутого расширенного охлажденного второго потока, и охлаждают до степени, достаточной, чтобы сконденсировать по меньшей мере его часть, тем самым формируя поток остаточных паров и конденсированный поток;

(5) по меньшей мере часть упомянутого конденсированного потока подают в упомянутую дистилляционную колонну в верхнем положении подачи;

(6) отбираемый с верха поток паров выводят из верхнего участка упомянутой дистилляционной колонны и подают для осуществления теплообмена с упомянутым потоком паров перегонки и нагревают, тем самым обеспечивая по меньшей мере часть охлаждения стадии (4), и затем выпускают по меньшей мере часть упомянутого нагретого отбираемого с верха потока паров в качестве упомянутой летучей фракции остаточного газа; при этом

(7) количества и температуры упомянутых питающих потоков в упомянутую дистилляционную колонну поддерживают такими, чтобы эффективно поддерживать такую температуру верхнего погюэр упомянутой дистилляционной колонны, при которой выделяют основные части компонентов в упомянутой относительно менее летучей фракции.

4. Способ разделения потока газа, содержащего метан, С₂-компоненты, С₃-компоненты и более тяжелые углеводородные компоненты, на летучую фракцию остаточного газа и относительно менее летучую фракцию, содержащую основную часть упомянутых С₂-компонентов, С₃-компонентов, и более тяжелых углеводородных компонентов или упомянутых С₃-компонентов и более тяжелых углеводородных компонентов, в котором

(а) упомянутый поток газа охлаждают под давлением, чтобы получить охлажденный поток;

(b) упомянутый охлажденный поток расширяют до более низкого давления, в результате чего его дополнительно охлаждают; и

(c) упомянутый дополнительно охлажденный поток направляют в дистилляционную колонну и фракционируют при упомянутом более низком давлении, в результате чего выделяют компоненты, упомянутой относительно менее летучей фракции;

отличающийся тем, что до охлаждения упомянутый газ делят на первый и второй потоки; и

(1) упомянутый первый поток охлаждают, чтобы сконденсировать, по существу, весь поток, и затем расширяют до упомянутого более низкого давления, в результате чего его дополнительно охлаждают;

(2) упомянутый расширенный охлажденный первый поток затем подают в упомянутую дистилляционную колонну в первом положении подачи в середине колонны;

(3) упомянутый второй поток охлаждают и затем расширяют до упомянутого более низкого давления и подают в упомянутую дистилляционную колонну во втором положении подачи в середине колонны;

(4) поток паров перегонки выводят из участка упомянутой дистилляционной колонны, расположенного ниже упомянутого расширенного охлажденного второго потока, и охлаждают до степени, достаточной, чтобы сконденсировать по меньшей мере его часть, тем самым формируя поток остаточных паров и конденсированный поток;

(5) по меньшей мере часть упомянутого конденсированного потока подают в упомянутую дистилляционную колонну в верхнем положении подачи;

(6) отбираемый с верха поток паров выводят из верхнего участка упомянутой дистилляционной колонны и объединяют с упомянутым потоком остаточных паров для формирования объединенного потока паров;

(7) упомянутый объединенный поток паров подают для осуществления теплообмена с упомянутым потоком паров перегонки и нагревают, тем самым обеспечивая по меньшей мере часть охлаждения стадии (4), и затем выпускают по меньшей мере часть упомянутого нагретого объединенного потока паров в качестве упомянутой летучей фракции остаточного газа; при этом

(8) количества и температуры упомянутых питающих потоков в упомянутую дистилляционную колонну поддерживают такими, чтобы эффективно поддерживать такую температуру верхнего погона упомянутой дистилляционной колонны, при которой выделяют основные части компонентов в упомянутой относительно менее летучей фракции.

5. Способ разделения потока газа, содержащего метан, С₂-компоненты, С₃-компоненты и более тяжелые углеводородные компоненты, на летучую фракцию остаточного газа и относительно менее летучую фракцию, содержащую основную часть упомянутых С₂-компонентов, С₃-компонентов, и более тяжелых углеводородных компонентов или упомянутых С₃-компонентов и более тяжелых углеводородных компонентов, в котором

(а) упомянутый поток газа охлаждают под давлением, чтобы получить охлажденный поток;

(b) упомянутый охлажденный поток расширяют до более низкого давления, в результате чего он дополнительно охлаждается; и

(c) упомянутый дополнительно охлажденный поток направляют в дистилляционную колонну и фракционируют при упомянутом более низком давлении, в результате чего выделяют компоненты, упомянутой относительно менее летучей фракции;

отличающийся тем, что упомянутый поток газа охлаждают до степени, достаточной, чтобы частично его сконденсировать; и

(1) упомянутый поток частично конденсированного газа разделяют с получением потока паров и по меньшей мере одного потока жидкости;

(2) упомянутый поток паров затем делят на первый и второй потоки;

(3) упомянутый первый поток охлаждают, чтобы сконденсировать, по существу, весь этот поток, и затем расширяют до упомянутого более низкого давления, в результате чего его дополнительно охлаждают;

(4) упомянутый расширенный охлажденный первый поток затем подают в упомянутую дистилляционную колонну в первом положении подачи в середине колонны;

(5) упомянутый второй поток расширяют до упомянутого более низкого давления и подают в упомянутую дистилляционную колонну во втором положении подачи в середине колонны;

(6) по меньшей мере часть упомянутого по меньшей мере одного потока жидкости расширяют до упомянутого более низкого давления и подают в упомянутую дистилляционную колонну в третьем положении подачи в середине колонны;

(7) поток паров перегонки выводят из участка упомянутой дистилляционной колонны, расположенного ниже упомянутого расширенного второго потока, и охлаждают до степени, достаточной, чтобы сконденсировать по меньшей мере его часть, тем самым формируя поток остаточных паров и конденсированный поток;

(8) по меньшей мере часть упомянутого конденсированного потока подают в упомянутую дистилляционную колонну в верхнем положении подачи;

(9) отбираемый с верха поток паров выводят из верхнего участка упомянутой дистилляционной колонны и подают для осуществления теплообмена с упомянутым потоком паров перегонки и нагревают, тем самым обеспечивая по меньшей мере часть охлаждения стадии (7), и затем выводят по меньшей мере часть упомянутого нагретого отбираемого с верха потока паров в качестве упомянутой летучей фракции остаточного газа; при этом

(10) количества и температуры упомянутых питающих потоков в упомянутую дистилляционную колонну поддерживают такими, чтобы эффективно поддерживать такую температуру верхнего погона упомянутой дистилляционной колонны, при которой выделяют основные части компонентов в упомянутой относительно менее летучей фракции.

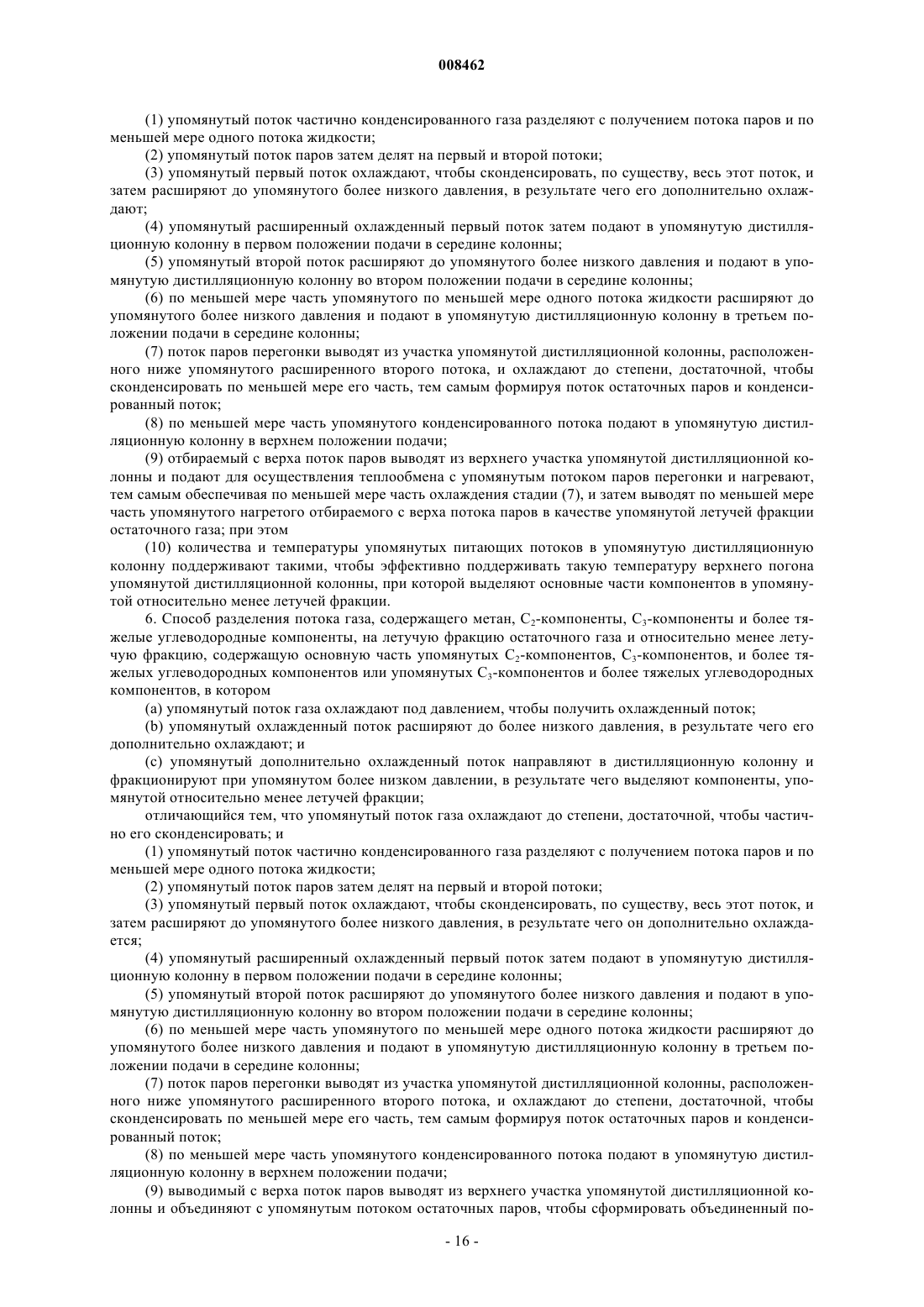

6. Способ разделения потока газа, содержащего метан, С₂-компоненты, С₃-компоненты и более тяжелые углеводородные компоненты, на летучую фракцию остаточного газа и относительно менее летучую фракцию, содержащую основную часть упомянутых С₂-компонентов, С₃-компонентов, и более тяжелых углеводородных компонентов или упомянутых С₃-компонентов и более тяжелых углеводородных компонентов, в котором

(a) упомянутый поток газа охлаждают под давлением, чтобы получить охлажденный поток;

(b) упомянутый охлажденный поток расширяют до более низкого давления, в результате чего его дополнительно охлаждают; и

(c) упомянутый дополнительно охлажденный поток направляют в дистилляционную колонну и фракционируют при упомянутом более низком давлении, в результате чего выделяют компоненты, упомянутой относительно менее летучей фракции;

отличающийся тем, что упомянутый поток газа охлаждают до степени, достаточной, чтобы частично его сконденсировать; и

(1) упомянутый поток частично конденсированного газа разделяют с получением потока паров и по меньшей мере одного потока жидкости;

(2) упомянутый поток паров затем делят на первый и второй потоки;

(3) упомянутый первый поток охлаждают, чтобы сконденсировать, по существу, весь этот поток, и затем расширяют до упомянутого более низкого давления, в результате чего он дополнительно охлаждается;

(4) упомянутый расширенный охлажденный первый поток затем подают в упомянутую дистилляционную колонну в первом положении подачи в середине колонны;

(5) упомянутый второй поток расширяют до упомянутого более низкого давления и подают в упомянутую дистилляционную колонну во втором положении подачи в середине колонны;

(6) по меньшей мере часть упомянутого по меньшей мере одного потока жидкости расширяют до упомянутого более низкого давления и подают в упомянутую дистилляционную колонну в третьем положении подачи в середшэх колонны;

(7) поток паров перегонки выводят из участка упомянутой дистилляционной колонны, расположенного ниже упомянутого расширенного второго потока, и охлаждают до степени, достаточной, чтобы сконденсировать по меньшей мере его часть, тем самым формируя поток остаточных паров и конденсированный поток;

(8) по меньшей мере часть упомянутого конденсированного потока подают в упомянутую дистилляционную колонну в верхнем положении подачи;

(9) выводимый с верха поток паров выводят из верхнего участка упомянутой дистилляционной колонны и объединяют с упомянутым потоком остаточных паров, чтобы сформировать объединенный поток паров;

(10) упомянутый объединенный поток паров подают для осуществления теплообмена с упомянутым потоком паров перегонки и нагревают, тем самым обеспечивая по меньшей мере часть охлаждения стадии (7), и затем выводят по меньшей мере часть упомянутого нагретого объединенного потока паров в качестве упомянутой летучей фракции остаточного газа; при этом

(11) количества и температуры упомянутых питающих потоков в упомянутую дистилляционную колонну поддерживают такими, чтобы эффективно поддерживать такую температуру верхнего погона упомянутой дистилляционной колонны, при которой выделяют основные части компонентов в упомянутой относительно менее летучей фракции.

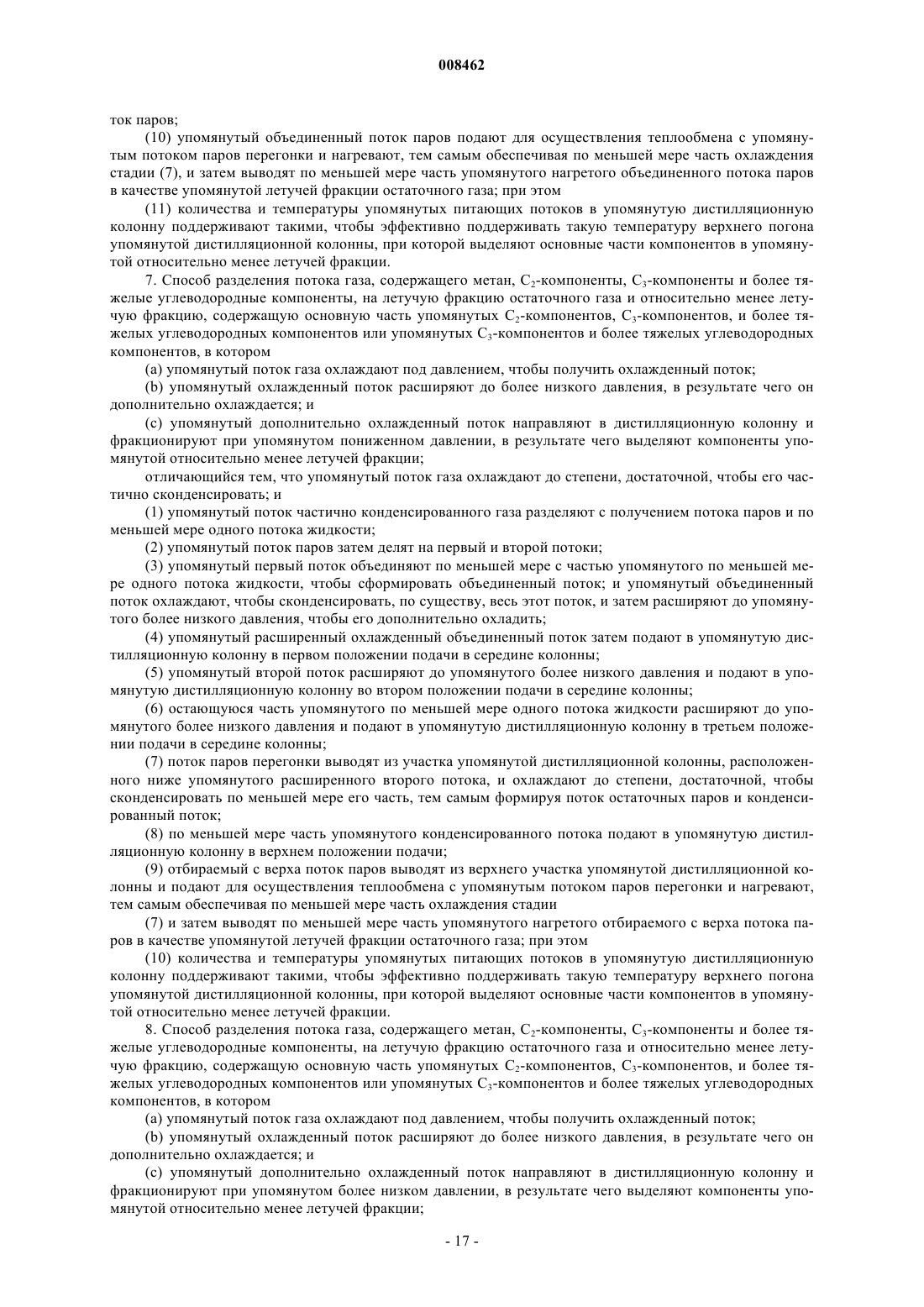

7. Способ разделения потока газа, содержащего метан, С₂-компоненты, С₃-компоненты и более тяжелые углеводородные компоненты, на летучую фракцию остаточного газа и относительно менее летучую фракцию, содержащую основную часть упомянутых С₂-компонентов, С₃-компонентов, и более тяжелых углеводородных компонентов или упомянутых С₃-компонентов и более тяжелых углеводородных компонентов, в котором

(a) упомянутый поток газа охлаждают под давлением, чтобы получить охлажденный поток;

(b) упомянутый охлажденный поток расширяют до более низкого давления, в результате чего он дополнительно охлаждается; и

(c) упомянутый дополнительно охлажденный поток направляют в дистилляционную колонну и фракционируют при упомянутом пониженном давлении, в результате чего выделяют компоненты упомянутой относительно менее летучей фракции;

отличающийся тем, что упомянутый поток газа охлаждают до степени, достаточной, чтобы его частично сконденсировать; и

(1) упомянутый поток частично конденсированного газа разделяют с получением потока паров и по меньшей мере одного потока жидкости;

(2) упомянутый поток паров затем делят на первый и второй потоки;

(3) упомянутый первый поток объединяют по меньшей мере с частью упомянутого по меньшей мере одного потока жидкости, чтобы сформировать объединенный поток; и упомянутый объединенный поток охлаждают, чтобы сконденсировать, по существу, весь этот поток, и затем расширяют до упомянутого более низкого давления, чтобы его дополнительно охладить;

(4) упомянутый расширенный охлажденный объединенный поток затем подают в упомянутую дистилляционную колонну в первом положении подачи в середине колонны;

(5) упомянутый второй поток расширяют до упомянутого более низкого давления и подают в упомянутую дистилляционную колонну во втором положении подачи в середине колонны;

(6) остающуюся часть упомянутого по меньшей мере одного потока жидкости расширяют до упомянутого более низкого давления и подают в упомянутую дистилляционную колонну в третьем положении подачи в середине колонны;

(7) поток паров перегонки выводят из участка упомянутой дистилляционной колонны, расположенного ниже упомянутого расширенного второго потока, и охлаждают до степени, достаточной, чтобы сконденсировать по меньшей мере его часть, тем самым формируя поток остаточных паров и конденсированный поток;

(8) по меньшей мере часть упомянутого конденсированного потока подают в упомянутую дистилляционную колонну в верхнем положении подачи;

(9) отбираемый с верха поток паров выводят из верхнего участка упомянутой дистилляционной колонны и подают для осуществления теплообмена с упомянутым потоком паров перегонки и нагревают, тем самым обеспечивая по меньшей мере часть охлаждения стадии

(7) и затем выводят по меньшей мере часть упомянутого нагретого отбираемого с верха потока паров в качестве упомянутой летучей фракции остаточного газа; при этом

(10) количества и температуры упомянутых питающих потоков в упомянутую дистилляционную колонну поддерживают такими, чтобы эффективно поддерживать такую температуру верхнего погона упомянутой дистилляционной колонны, при которой выделяют основные части компонентов в упомянутой относительно менее летучей фракции.

8. Способ разделения потока газа, содержащего метан, С₂-компоненты, С₃-компоненты и более тяжелые углеводородные компоненты, на летучую фракцию остаточного газа и относительно менее летучую фракцию, содержащую основную часть упомянутых С₂-компонентов, С₃-компонентов, и более тяжелых углеводородных компонентов или упомянутых С₃-компонентов и более тяжелых углеводородных компонентов, в котором

(a) упомянутый поток газа охлаждают под давлением, чтобы получить охлажденный поток;

(b) упомянутый охлажденный поток расширяют до более низкого давления, в результате чего он дополнительно охлаждается; и

(c) упомянутый дополнительно охлажденный поток направляют в дистилляционную колонну и фракционируют при упомянутом более низком давлении, в результате чего выделяют компоненты упомянутой относительно менее летучей фракции;

отличающийся тем, что упомянутый поток газа охлаждают до степени, достаточной, чтобы его частично сконденсировать; и

(1) упомянутый поток частично конденсированного газа разделяют, тем самым обеспечивая поток паров и по меньшей мере один поток жидкости;

(2) упомянутый поток паров затем делят на первый и второй потоки;

(3) упомянутый первый поток объединяют по меньшей мере с частью упомянутого по меньшей мере одного потока жидкости, чтобы сформировать объединенный поток; и упомянутый объединенный поток охлаждают, чтобы сконденсировать, по существу, весь этот поток, и затем расширяют до упомянутого более низкого давления, чтобы его дополнительно охладить;

(4) упомянутый расширенный охлажденный объединенный поток затем подают в упомянутую дистилляционную колонну в первом положении подачи в середине колонны;

(5) упомянутый второй поток расширяют до упомянутого более низкого давления и подают в упомянутую дистилляционную колонну во втором положении подачи в середине колонны;

(6) остающуюся часть упомянутого по меньшей мере одного потока жидкости расширяют до упомянутого более низкого давления и подают в упомянутую дистилляционную колонну в третьем положении подачи в середине колонны;

(7) поток паров перегонки выводят из участка упомянутой дистилляционной колонны, расположенного ниже упомянутого расширенного второго потока, и охлаждают до степени, достаточной, чтобы сконденсировать по меньшей мере его часть, тем самым формируя поток остаточных паров и конденсированный поток;

(8) по меньшей мере часть упомянутого конденсированного потока подают в упомянутую дистилляционную колонну в верхнем положении подачи;

(9) отбираемый с верха поток паров выводят из верхнего участка упомянутой дистилляционной колонны и объединяют с упомянутым потоком остаточных паров, чтобы сформировать объединенный поток паров;

(10) упомянутый объединенный поток паров подают для осуществления теплообмена с упомянутым потоком паров перегонки и нагревают, тем самым обеспечивая по меньшей мере часть охлаждения стадии (7), и затем выводят по меньшей мере часть упомянутого нагретого объединенного потока паров в качестве упомянутой летучей фракции остаточного газа; при этом

(11) количества и температуры упомянутых питающих потоков в упомянутую дистилляционную колонну поддерживают такими, чтобы эффективно поддерживать такую температуру верхнего погона упомянутой дистилляционной колонны, при которой выделяют основные части компонентов в упомянутой относительно менее летучей фракции.

9. Способ разделения потока газа, содержащхую метан, С₂-компоненты, С₃-компоненты и более тяжелые углеводородные компоненты, на летучую фракцию остаточного газа и относительно менее летучую фракцию, содержащую основную часть упомянутых С₂-компонентов, С₃-компонентов, и более тяжелых углеводородных компонентов или упомянутых С₃-компонентов и более тяжелых углеводородных компонентов, в котором

(a) упомянутый поток газа охлаждают под давлением, чтобы получить охлажденный поток;

(b) упомянутый охлажденный поток расширяют до более низкого давления, в результате чего его дополнительно охлаждают; и

(с) упомянутый дополнительно охлажденный поток направляют в дистилляционную колонну и фракционируют при упомянутом более низком давлении, в результате чего выделяют компоненты упомянутой относительно менее летучей фракции;

отличающийся тем, что перед охлаждением упомянутый газ делят на первый и второй потоки; и

(1) упомянутый первый поток охлаждают, чтобы сконденсировать, по существу, весь поток, и затем расширяют до упомянутого более низкого давления, в результате чего его дополнительно охлаждают;

(2) упомянутый расширенный охлажденный первый поток затем подают в упомянутую дистилляционную колонну в первом положении подачи в середине колонны;

(3) упомянутый второй поток охлаждают под давлением, достаточным для его частичной конденсации;

(4) упомянутый частично конденсированный второй поток разделяют, чтобы обеспечить поток паров и по меньшей мере один поток жидкости;

(5) упомянутый поток паров расширяют до упомянутого более низкого давления и подают в упомянутую дистилляционную колонну во втором положении подачи в середине колонны;

(6) по меньшей мере часть упомянутого по меньшей мере одного потока жидкости расширяют до упомянутого более низкого давления и подают в упомянутую дистилляционную колонну в третьем положении подачи в середине колонны;

(7) поток паров перегонки выводят из участка упомянутой дистилляционной колонны, расположенного ниже упомянутого расширенного потока паров, и охлаждают до степени, достаточной, чтобы сконденсировать по меньшей мере его часть, тем самым формируя поток остаточных паров и конденсированный поток;

(8) по меньшей мере часть упомянутого конденсированного потока подают в упомянутую дистилляционную колонну в верхнем положении подачи;

(9) отбираемый с верха поток паров выводят из верхнего участка упомянутой дистилляционной колонны и подают для осуществления теплообмена с упомянутым потоком паров перегонки и нагревают, тем самым обеспечивая по меньшей мере часть охлаждения стадии (7), и затем выводят по меньшей мере часть упомянутого нагретого отбираемого с верха потока паров в качестве упомянутой летучей фракции остаточного газа; при этом

(10) количества и температуры упомянутых питающих потоков в упомянутую дистилляционную колонну поддерживают такими, чтобы эффективно поддерживать такую температуру верхнего погона упомянутой дистилляционной колонны, при которой выделяют основные части компонентов в упомянутой относительно менее летучей фракции.

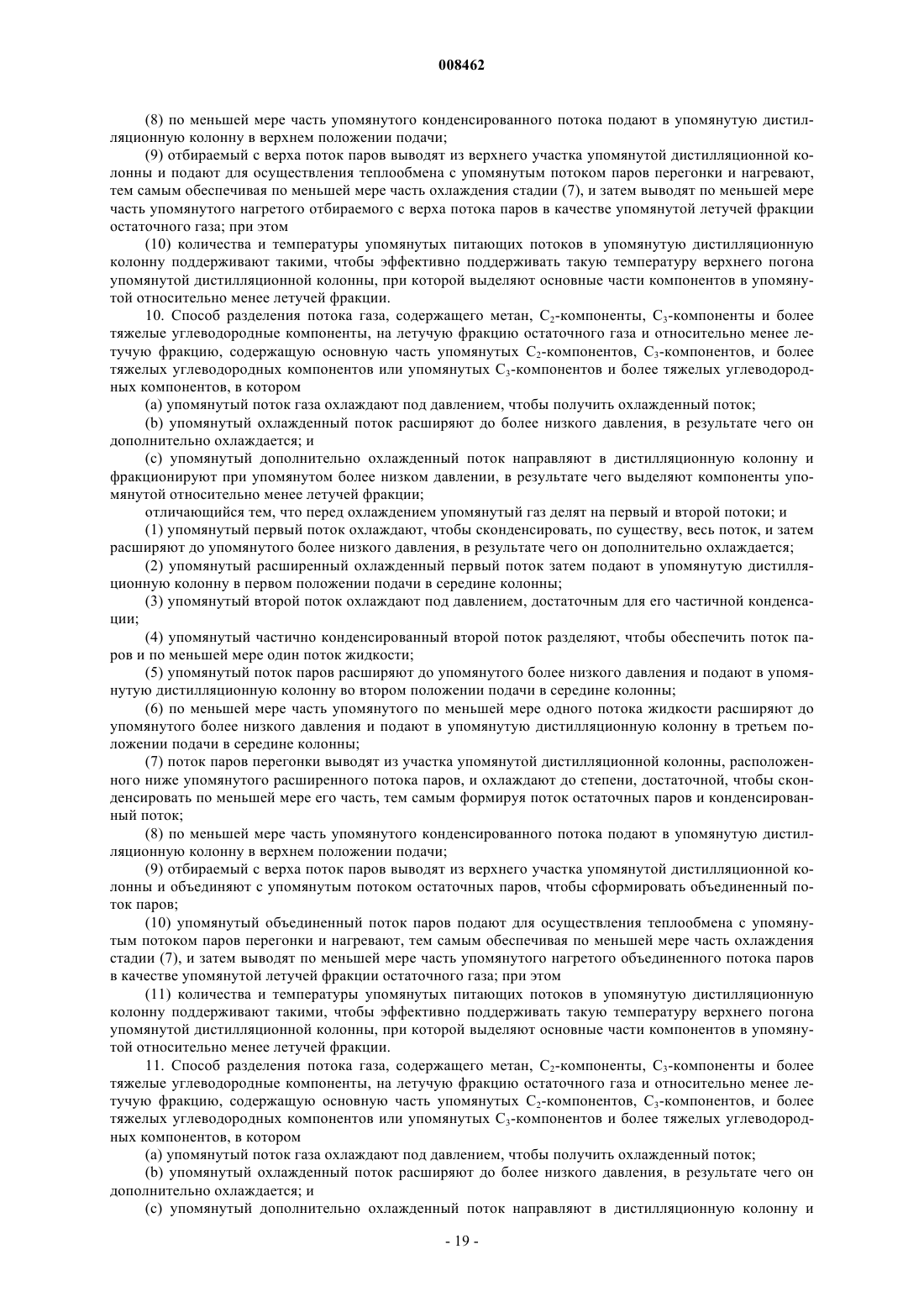

10. Способ разделения потока газа, содержащего метан, С₂-компоненты, С₃-компоненты и более тяжелые углеводородные компоненты, на летучую фракцию остаточного газа и относительно менее летучую фракцию, содержащую основную часть упомянутых С₂-компонентов, С₃-компонентов, и более тяжелых углеводородных компонентов или упомянутых С₃-компонентов и более тяжелых углеводородных компонентов, в котором

(a) упомянутый поток газа охлаждают под давлением, чтобы получить охлажденный поток;

(b) упомянутый охлажденный поток расширяют до более низкого давления, в результате чего он дополнительно охлаждается; и

(c) упомянутый дополнительно охлажденный поток направляют в дистилляционную колонну и фракционируют при упомянутом более низком давлении, в результате чего выделяют компоненты упомянутой относительно менее летучей фракции;

отличающийся тем, что перед охлаждением упомянутый газ делят на первый и второй потоки; и

(1) упомянутый первый поток охлаждают, чтобы сконденсировать, по существу, весь поток, и затем расширяют до упомянутого более низкого давления, в результате чего он дополнительно охлаждается;

(2) упомянутый расширенный охлажденный первый поток затем подают в упомянутую дистилляционную колонну в первом положении подачи в середине колонны;

(3) упомянутый второй поток охлаждают под давлением, достаточным для его частичной конденсации;

(4) упомянутый частично конденсированный второй поток разделяют, чтобы обеспечить поток паров и по меньшей мере один поток жидкости;

(5) упомянутый поток паров расширяют до упомянутого более низкого давления и подают в упомянутую дистилляционную колонну во втором положении подачи в середине колонны;

(6) по меньшей мере часть упомянутого по меньшей мере одного потока жидкости расширяют до упомянутого более низкого давления и подают в упомянутую дистилляционную колонну в третьем положении подачи в середине колонны;

(7) поток паров перегонки выводят из участка упомянутой дистилляционной колонны, расположенного ниже упомянутого расширенного потока паров, и охлаждают до степени, достаточной, чтобы сконденсировать по меньшей мере его часть, тем самым формируя поток остаточных паров и конденсированный поток;

(8) по меньшей мере часть упомянутого конденсированного потока подают в упомянутую дистилляционную колонну в верхнем положении подачи;

(9) отбираемый с верха поток паров выводят из верхнего участка упомянутой дистилляционной колонны и объединяют с упомянутым потоком остаточных паров, чтобы сформировать объединенный поток паров;

(10) упомянутый объединенный поток паров подают для осуществления теплообмена с упомянутым потоком паров перегонки и нагревают, тем самым обеспечивая по меньшей мере часть охлаждения стадии (7), и затем выводят по меньшей мере часть упомянутого нагретого объединенного потока паров в качестве упомянутой летучей фракции остаточного газа; при этом

(11) количества и температуры упомянутых питающих потоков в упомянутую дистилляционную колонну поддерживают такими, чтобы эффективно поддерживать такую температуру верхнего погона упомянутой дистилляционной колонны, при которой выделяют основные части компонентов в упомянутой относительно менее летучей фракции.

11. Способ разделения потока газа, содержащего метан, С₂-компоненты, С₃-компоненты и более тяжелые углеводородные компоненты, на летучую фракцию остаточного газа и относительно менее летучую фракцию, содержащую основную часть упомянутых С₂-компонентов, С₃-компонентов, и более тяжелых углеводородных компонентов или упомянутых С₃-компонентов и более тяжелых углеводородных компонентов, в котором

(a) упомянутый поток газа охлаждают под давлением, чтобы получить охлажденный поток;

(b) упомянутый охлажденный поток расширяют до более низкого давления, в результате чего он дополнительно охлаждается; и

(c) упомянутый дополнительно охлажденный поток направляют в дистилляционную колонну и фракционируют при упомянутом более низком давлении, в результате чего выделяют компоненты упомянутой относительно менее летучей фракции;

отличающийся тем, что после охлаждения упомянутый охлажденный поток делят на первый и второй потоки; и

(1) упомянутый первый поток охлаждают, чтобы сконденсировать, по существу, весь поток, и затем расширяют до упомянутого более низкого давления, в результате чего он дополнительно охлаждается;

(2) упомянутый расширенный охлажденный первый поток затем подают в контактирующее и разделяющее устройство в первом положении подачи в середине колонны, которое создает отбираемый с верха поток паров и нижний поток жидкости, после чего упомянутый нижний поток жидкости подают в упомянутую дистилляционную колонну;

(3) упомянутый второй поток расширяют до упомянутого более низкого давления и подают в упомянутое контактирующее и разделяющее устройство во втором положении подачи в середине колонны;

(4) поток паров перегонки выводят из верхнего участка упомянутой дистилляционной колонны и охлаждают в достаточной степени, чтобы сконденсировать по меньшей мере часть, тем самым формируя поток остаточных паров и конденсированный поток;

(5) по меньшей мере часть упомянутого конденсированного потока подают в упомянутое контактирующее и разделяющее устройство в верхнем положении подачи;

(6) упомянутый отбираемый с верха поток паров подают для осуществления теплообмена с упомянутым потоком паров перегонки и нагревают, тем самым обеспечивая по меньшей мере часть охлаждения стадии (4), и затем выпускают, по меньшей мере часть упомянутого нагретого отбираемого с верха потока паров в качестве упомянутой летучей фракции остаточного газа; при этом

(7) количества и температуры упомянутых питающих потоков в упомянутое контактирующее и разделяющее устройство поддерживают такими, чтобы эффективно поддерживать такую температуру верхнего погона упомянутого контактирующего и разделяющего устройства, при которой выделяют основные части компонентов в упомянутой относительно менее летучей фракции.

12. Способ разделения потока газа, содержащего метан, С₂-компоненты, С₃-компоненты и более тяжелые углеводородные компоненты, на летучую фракцию остаточного газа и относительно менее летучую фракцию, содержащую основную часть упомянутых С₂-компонентов, С₃-компонентов, и более тяжелых углеводородных компонентов или упомянутых С₃-компонентов и более тяжелых углеводородных компонентов, в котором

(а) упомянутый поток газа охлаждают под давлением, чтобы получить охлажденный поток;

(b) упомянутый охлажденный поток расширяют до более низкого давления, в результате чего он дополнительно охлаждается; и

(c) упомянутый дополнительно охлажденный поток подают в дистилляционную колонну и фракционируют при упомянутом более низком давлении, в результате чего выделяют компоненты упомянутой относительно менее летучей фракции;

отличающийся тем, что после охлаждения упомянутый охлажденный поток делят на первый и второй потоки; и

(1) упомянутый первый поток охлаждают, чтобы сконденсировать, по существу, весь поток, и затем расширяют до упомянутого более низкого давления, в результате его дополнительно охлаждают;

(2) упомянутый расширенный охлажденный первый поток затем подают в контактирующее и разделяющее устройство в первом положении подачи в середине колонны, которое создает отбираемый сверху поток паров и нижний поток жидкости, и при этом упомянутый нижний поток жидкости подают в упомянутую дистилляционную колонну;

(3) упомянутый второй поток расширяют до упомянутого более низкого давления и подают в упомянутое контактирующее и разделяющее устройство во втором положении подачи в середине колонны;

(4) поток паров перегонки выводят из верхнего участка упомянутой дистилляционной колонны и охлаждают до степени достаточной, чтобы сконденсировать, по меньшей мере, его часть, тем самым формируя поток остаточных паров и конденсированный поток;

(5) по меньшей мере часть упомянутого конденсированного потока подают в упомянутое контактирующее и разделяющее устройство в верхнем положении подачи;

(6) упомянутый отбираемый с верха поток паров объединяют с упомянутым потоком остаточных паров, чтобы сформировать объединенный поток паров;

(7) упомянутый объединенный поток паров подают для осуществления теплообмена с упомянутым потоком паров перегонки и нагревают, тем самым обеспечивая по меньшей мере часть охлаждения стадии (4), и затем выпускают по меньшей мере часть упомянутого нагретого объединенного потока паров в качестве упомянутой летучей фракции летучего остаточного газа; при этом

(8) количества и температуры упомянутых питающих потоков в упомянутое контактирующее и разделяющее устройство поддерживают такими, чтобы эффективно поддерживать такую температуру верхнего погона упомянутого контактирующего и разделяющего устройства, при которой выделяют основные части компонентов в упомянутой относительно менее летучей фракции.

13. Способ разделения потока газа, содержащего метан, С₂-компоненты, С₃-компоненты и более тяжелые углеводородные компоненты, на летучую фракцию остаточного газа и относительно менее летучую фракцию, содержащую основную часть упомянутых С₂-компонентов, С₃-компонентов, и более тяжелых углеводородных компонентов или упомянутых С₃-компонентов и более тяжелых углеводородных компонентов, в котором

(a) упомянутый поток газа охлаждают под давлением, чтобы получить охлажденный поток;

(b) упомянутый охлажденный поток расширяют до более низкого давления, в результате чего его дополнительно охлаждают; и

(c) упомянутый дополнительно охлажденный поток направляют в дистилляционную колонну и фракционируют при упомянутом более низком давлении, в результате чего выделяют компоненты упомянутой относительно менее летучей фракции;

отличающийся тем, что до охлаждения упомянутый газ делят на первый и второй потоки; и

(1) упомянутый первый поток охлаждают, чтобы сконденсировать, по существу, весь поток, и затем расширяют до упомянутого более низкого давления, в результате чего он дополнительно охлаждается;

(2) упомянутый расширенный охлажденный первый поток затем подают в контактирующее и разделяющее устройство в первом положении подачи в середине колонны, которое производит отбираемый сверху поток паров и нижний поток жидкости, после чего упомянутый нижний поток жидкости подают в упомянутую дистилляционную колонну;

(3) упомянутый второй поток охлаждают и затем расширяют до упомянутого более низкого давления и подают в упомянутое контактирующее и разделяющее устройство во втором положении подачи в середине колонны;

(4) поток паров перегонки выводят из верхнего участка упомянутой дистилляционной колонны и охлаждают до степени, достаточной чтобы сконденсировать по меньшей мере его часть, тем самым формируя поток остаточных паров и конденсированный поток;

(5) по меньшей мере часть упомянутого конденсированного потока подают в упомянутое контактирующее и разделяющее устройство в верхнем положении подачи;

(6) упомянутый отбираемый с верха поток паров подают для осуществления теплообмена с упомянутым потоком паров перегонки и нагревают, тем самым обеспечивая по меньшей мере часть охлаждения стадии (4), и затем выпускают, по меньшей мере, часть упомянутого нагретого отбираемого с верха потока паров в качестве упомянутой летучей фракции остаточного газа; при этом

(7) количества и температуры упомянутых питающих потоков в упомянутое контактирующее и разделяющее устройство поддерживают такими, чтобы эффективно поддерживать такую температуру верхнего погона упомянутого контактирующего и разделяющего устройства, при которой выделяют основные части компонентов в упомянутой относительно менее летучей фракции.

14. Способ разделения потока газа, содержащего метан, С₂-компоненты, С₃-компоненты и более тяжелые углеводородные компоненты, на летучую фракцию остаточного газа и относительно менее летучую фракцию, содержащую основную часть упомянутых С₂-компонентов, С₃-компонентов, и более тяжелых углеводородных компонентов или упомянутых С₃-компонентов и более тяжелых углеводородных компонентов, в котором

(а) упомянутый поток газа охлаждают под давлением, чтобы получить охлажденный поток;

(b) упомянутый охлажденный поток расширяют до более низкого давления, в результате чего он дополнительно охлаждается; и

(c) упомянутый дополнительно охлажденный поток направляют в дистилляционную колонну и фракционируют при упомянутом более низком давлении, в результате чего выделяют компоненты упомянутой относительно менее летучей фракции;

отличающийся тем, что до охлаждения упомянутый газ делят на первый и второй потоки; и

(1) упомянутый первый поток охлаждают, чтобы сконденсировать, по существу, весь поток, и затем расширяют до упомянутого более низкого давления, в результате его дополнительно охлаждают;

(2) упомянутыщ расширенный охлажденный первый поток затем подают вконтактирующее и разделяющее устройство в первом положении подачи в середине колонны, которое производит отбираемый сверху поток паров и нижний поток жидкости, и при этом упомянутый нижний поток жидкости подают в упомянутую дистилляционную колонну;

(3) упомянутый второй поток охлаждают и затем расширяют до упомянутого более низкого давления и подают в упомянутое контактирующее и разделяющее устройство во втором положении подачи в середине колонны;

(4) поток паров перегонки выводят из верхнего участка упомянутой дистилляционной колонны и охлаждают до степени, достаточной, чтобы сконденсировать по меньшей мере его часть, тем самым формируя поток остаточных паров и конденсированный поток;

(5) по меньшей мере часть упомянутого конденсированного потока подают в упомянутое контактирующее и разделяющее устройство в верхнем положении подачи;

(6) упомянутый отбираемый с верха поток паров объединяют с упомянутым потоком остаточных паров, чтобы сформировать объединенный поток паров;

(7) упомянутый объединенный поток паров подают для осуществления теплообмена с упомянутым потоком паров перегонки и нагревают, тем самым обеспечивая по меньшей мере часть охлаждения стадии (4), и затем выпускают по меньшей мере часть упомянутого нагретого объединенного потока паров в качестве упомянутой летучей фракции остаточного газа; при этом

(8) количества и температуры упомянутых питающих потоков в упомянутое контактирующее и разделяющее устройство поддерживают такими, чтобы эффективно поддерживать такую температуру верхнего погона упомянутого контактирующего и разделяющего устройства, при которой выделяют основные части компонентов в упомянутой относительно менее летучей фракции.

15. Способ разделения потока газа, содержащего метан, С₂-компоненты, С₃-компоненты и более тяжелые углеводородные компоненты, на летучую фракцию остаточного газа и относительно менее летучую фракцию, содержащую основную часть упомянутых С₂-компонентов, С₃-компонентов, и более тяжелых углеводородных компонентов или упомянутых С₃-компонентов и более тяжелых углеводородных компонентов, в котором

(а) упомянутый поток газа охлаждают под давлением, чтобы получить охлажденный поток;

(b) упомянутый охлажденный поток расширяют до более низкого давления, в результате чего он дополнительно охлаждается; и

(c) упомянутый дополнительно охлажденный поток направляют в дистилляционную колонну и фракционируют при упомянутом более низком давлении, в результате чего выделяют компоненты упомянутой относительно менее летучей фракции;

отличающийся тем, что упомянутый поток газа охлаждают до степени, достаточной для его частичного конденсирования; и

(1) упомянутый частично конденсированный поток газа разделяют, чтобы получить поток паров и по меньшей мере один поток жидкости;

(2) упомянутый поток паров затем делят на первый и второй потоки;

(3) упомянутый первый поток охлаждают, чтобы сконденсировать, по существу, весь поток, и затем расширяют до упомянутого более низкого давления, в результате чего он дополнительно охлаждается;

(4) упомянутый расширенный охлажденный первый поток затем подают в контактирующее и разделяющее устройство в первом положении подачи в середине колонны, которое производит отводимый с верха поток паров и нижний поток жидкости, после чего упомянутый нижний поток жидкости подают в упомянутую дистилляционную колонну;

(5) упомянутый второй поток расширяют до упомянутого более низкого давления и подают в упомянутое контактирующее и разделяющее устройство во втором положении подачи в середине колонны;

(6) по меньшей мере часть упомянутого по меньшей мере одного потока жидкости расширяют до упомянутого более низкого давления и подают в упомянутое контактирующее и разделяющее устройство в третьем положении подачи в середине колонны;

(7) поток паров перегонки выводят из верхнего участка упомянутой дистилляционной колонны и охлаждают до степени, достаточной, чтобы сконденсировать по меньшей мере его часть, тем самым формируя поток остаточных паров и конденсированный поток;

(8) по меньшей мере часть упомянутого конденсированного потока подают в упомянутое контактирующее и разделяющее устройство в верхнем положении подачи;

(9) упомянутый отбираемый с верха поток паров подают для осуществления теплообмена с упомянутым потоком паров перегонки и нагревают, тем самым обеспечивая по меньшей мере часть охлаждения на стадии (7), и затем выпускают по меньшей мере часть упомянутого нагретого отбираемого с верха потока паров в качестве упомянутой летучей фракции остаточного газа; при этом

(10) количества и температуры упомянутых питающих потоков в упомянутое контактирующее и разделяющее устройство поддерживают такими, чтобы эффективно поддерживать такую температуру верхнего погона упомянутого контактирующего и разделяющего устройства, при которой выделяют основные части компонентов в упомянутой относительно менее летучей фракции.

16. Способ разделения потока газа, содержащего метан, С₂-компоненты, С₃-компоненты и более тяжелые углеводородные компоненты, на летучую фракцию остаточного газа и относительно менее летучую фракцию, содержащую основную часть упомянутых С₂-компонентов, С₃-компонентов, и более тяжелых углеводородных компонентов или упомянутых С₃-компонентов и более тяжелых углеводородных компонентов, в котором

(a) упомянутый поток газа охлаждают под давлением, чтобы получить охлажденный поток;

(b) упомянутый охлажденный поток расширяют до более низкого давления, в результате чего он дополнительно охлаждается; и

(c) упомянутый дополнительно охлажденный поток направляют в дистилляционную колонну и фракционируют при упомянутом более низком давлении, в результате чего выделяют компоненты упомянутой относительно менее летучей фракции;

отличающийся тем, что упомянутый поток газа охлаждают до степени, достаточной для его частичного конденсирования; и

(1) упомянутый частично конденсированный поток газа разделяют, чтобы получить поток паров и по меньшей мере один поток жидкости;

(2) упомянутый поток паров затем делят на первый и второй потоки;

(3) упомянутый первый поток охлаждают, чтобы сконденсировать, по существу, весь поток, и затем расширяют до упомянутого более низкого давления, в результате чего он дополнительно охлаждается;

(4) упомянутый расширенный охлажденный первый поток затем подают в контактирующее и разделяющее устройство в первом положении подачи в середине колонны, которое производит отводимый с верха поток паров и нижний поток жидкости, после чего нижний поток жидкости подают в упомянутую дистилляционную колонну;

(5) упомянутый второй поток расширяют до упомянутого более низкого давления и подают в упомянутое контактирующее и разделяющее устройство во втором положении подачи в середине колонны;

(6) по меньшей мере часть упомянутого по меньшей мере одного потока жидкости расширяют до упомянутого более низкого давления и подают в упомянутое контактирующее и разделяющее устройство в третьем положении подачи в середине колонны;

(7) поток паров перегонки выводят из верхнего участка упомянутой дистилляционной колонны и охлаждают до степени, достаточной, чтобы сконденсировать по меньшей мере его часть, тем самым формируя поток остаточных паров и конденсированный поток;

(8) по меньшей мере часть упомянутого конденсированного потока подают в упомянутое контактирующее и разделяющее устройство в верхнем положении подачи;

(9) упомянутый отбираемый с верха поток паров объединяют с упомянутым потоком остаточных паров, чтобы сформировать объединенный поток паров;

(10) упомянутый объединенный поток паров подают для осуществления теплообмена с упомянутым потоком паров перегонки и нагревают, тем самым обеспечивая по меньшей мере часть охлаждения на стадии (7), и затем выпускают по меньшей мере часть упомянутого объединенного потока паров в качестве упомянутой летучей фракции остаточного газа; яЁш этом

(11) количества и температуры упомянутых питающих потоков в упомянутое контактирующее и разделяющее устройство поддерживают такими, чтобы эффективно поддерживать такую температуру верхнего погона упомянутого контактирующего и разделяющего устройства, при которой выделяют основные части компонентов в упомянутой относительно менее летучей фракции.

17. Способ разделения потока газа, содержащего метан, С₂-компоненты, С₃-компоненты и более тяжелые углеводородные компоненты, на летучую фракцию остаточного газа и относительно менее летучую фракцию, содержащую основную часть упомянутых С₂-компонентов, С₃-компонентов, и более тяжелых углеводородных компонентов или упомянутых С₃-компонентов и более тяжелых углеводородных компонентов, в котором

(a) упомянутый поток газа охлаждают под давлением, чтобы получить охлажденный поток;

(b) упомянутый охлажденный поток расширяют до более низкого давления, в результате чего он дополнительно охлаждается; и

(c) упомянутый дополнительно охлажденный поток направляют в дистилляционную колонну и фракционируют при упомянутом более низком давлении, в результате чего выделяют компоненты упомянутой относительно менее летучей фракции;

отличающийся тем, что упомянутый поток газа охлаждают до степени, достаточной для его частичного конденсирования; и

(1) упомянутый частично конденсированный поток газа разделяют, чтобы получить поток паров и по меньшей мере один поток жидкости;

(2) упомянутый поток паров затем делят на первый и второй потоки;

(3) упомянутый первый поток объединяют по меньшей мере с частью упомянутого по меньшей мере одного потока жидкости для формирования объединенного потока, и упомянутый объединенный поток охлаждают, чтобы сконденсировать, по существу, весь поток, и

затем расширяют до упомянутого более низкого давления, в результате чего он дополнительно охлаждается;

(4) упомянутый расширенный охлажденный объединенный поток затем подают в контактирующее и разделяющее устройство в первом положении подачи в середине колонны, которое производит отбираемый с верха поток паров и нижний поток жидкости, при этом упомянутый нижний поток жидкости подают в упомянутую дистилляционную колонну;

(5) упомянутый второй поток расширяют до упомянутого более низкого давления и подают в упомянутое контактирующее и разделяющее устройство во втором положении подачи в середине колонны;

(6) остающуюся часть упомянутого по меньшей мере одного потока жидкости расширяют до упомянутого более низкого давления и подают в упомянутое контактирующее и разделяющее устройство в третьем положении подачи в середине колонны;

(7) поток паров перегонки выводят из верхнего участка упомянутой дистилляционной колонны и охлаждают до степени, достаточной, чтобы сконденсировать по меньшей мере его часть, тем самым формируя поток остаточных паров и конденсированный поток;

(8) по меньшей мере часть упомянутого конденсированного потока подают в упомянутое контактирующее и разделяющее устройство в верхнем положении подачи;

(9) упомянутый отводимый с верха поток паров подают для осуществления теплообмена с упомянутым потоком паров перегонки и нагревают, тем самым обеспечивая по меньшей мере часть охлаждения на стадии (7), и затем выпускают по меньшей мере часть упомянутого нагретого отбираемого с верха потока паров в качестве упомянутой летучей фракции остаточного газа; при этом

(10) количества и температуры упомянутых питающих потоков в упомянутое контактирующее и разделяющее устройство поддерживают такими, чтобы эффективно поддерживать такую температуру верхнего погона упомянутого контактирующего и разделяющего устройства, при которой выделяют основные части компонентов в упомянутой относительно менее летучей фракции.

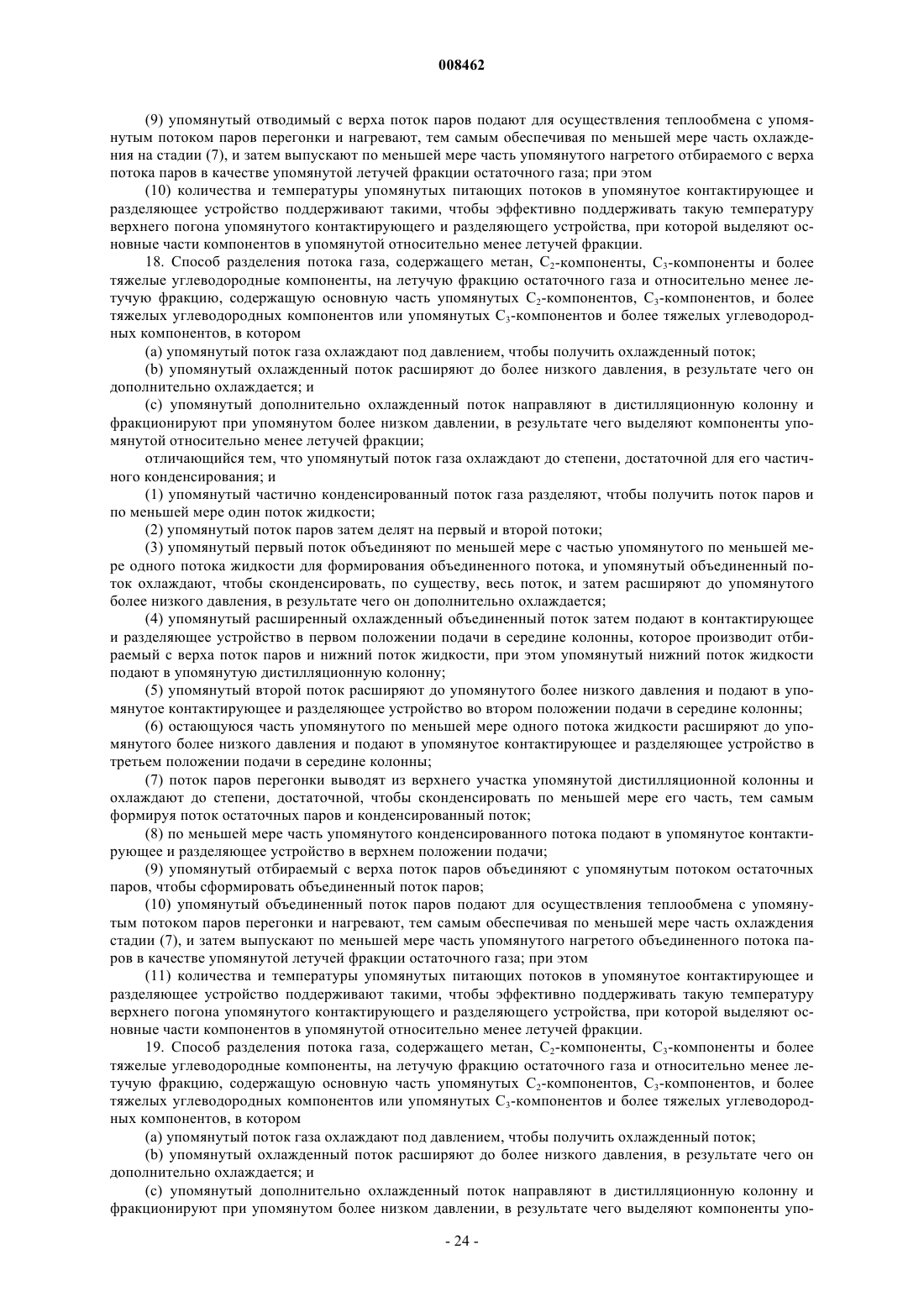

18. Способ разделения потока газа, содержащего метан, С₂-компоненты, С₃-компоненты и более тяжелые углеводородные компоненты, на летучую фракцию остаточного газа и относительно менее летучую фракцию, содержащую основную часть упомянутых С₂-компонентов, С₃-компонентов, и более тяжелых углеводородных компонентов или упомянутых С₃-компонентов и более тяжелых углеводородных компонентов, в котором

(a) упомянутый поток газа охлаждают под давлением, чтобы получить охлажденный поток;

(b) упомянутый охлажденный поток расширяют до более низкого давления, в результате чего он дополнительно охлаждается; и

(c) упомянутый дополнительно охлажденный поток направляют в дистилляционную колонну и фракционируют при упомянутом более низком давлении, в результате чего выделяют компоненты упомянутой относительно менее летучей фракции;

отличающийся тем, что упомянутый поток газа охлаждают до степени, достаточной для его частичного конденсирования; и

(1) упомянутый частично конденсированный поток газа разделяют, чтобы получить поток паров и по меньшей мере один поток жидкости;

(2) упомянутый поток паров затем делят на первый и второй потоки;

(3) упомянутый первый поток объединяют по меньшей мере с частью упомянутого по меньшей мере одного потока жидкости для формирования объединенного потока, и упомянутый объединенный поток охлаждают, чтобы сконденсировать, по существу, весь поток, и затем расширяют до упомянутого более низкого давления, в результате чего он дополнительно охлаждается;

(4) упомянутый расширенный охлажденный объединенный поток затем подают в контактирующее и разделяющее устройство в первом положении подачи в середине колонны, которое производит отбираемый с верха поток паров и нижний поток жидкости, при этом упомянутый нижний поток жидкости подают в упомянутую дистилляционную колонну;

(5) упомянутый второй поток расширяют до упомянутого более низкого давления и подают в упомянутое контактирующее и разделяющее устройство во втором положении подачи в середине колонны;

(6) остающуюся часть упомянутого по меньшей мере одного потока жидкости расширяют до упомянутого более низкого давления и подают в упомянутое контактирующее и разделяющее устройство в третьем положении подачи в середине колонны;

(7) поток паров перегонки выводят из верхнего участка упомянутой дистилляционной колонны и охлаждают до степени, достаточной, чтобы сконденсировать по меньшей мере его часть, тем самым формируя поток остаточных паров и конденсированный поток;

(8) по меньшей мере часть упомянутого конденсированного потока подают в упомянутое контактирующее и разделяющее устройство в верхнем положении подачи;

(9) упомянутый отбираемый с верха поток паров объединяют с упомянутым потоком остаточных паров, чтобы сформировать объединенный поток паров;

(10) упомянутый объединенный поток паров подают для осуществления теплообмена с упомянутым потоком паров перегонки и нагревают, тем самым обеспечивая по меньшей мере часть охлаждения стадии (7), и затем выпускают по меньшей мере часть упомянутого нагретого объединенного потока паров в качестве упомянутой летучей фракции остаточного газа; при этом

(11) количества и температуры упомянутых питающих потоков в упомянутое контактирующее и разделяющее устройство поддерживают такими, чтобы эффективно поддерживать такую температуру верхнего погона упомянутого контактирующего и разделяющего устройства, при которой выделяют основные части компонентов в упомянутой относительно менее летучей фракции.

19. Способ разделения потока газа, содержащего метан, С₂-компоненты, С₃-компоненты и более тяжелые углеводородные компоненты, на летучую фракцию остаточного газа и относительно менее летучую фракцию, содержащую основную часть упомянутых С₂-компонентов, С₃-компонентов, и более тяжелых углеводородных компонентов или упомянутых С₃-компонентов и более тяжелых углеводородных компонентов, в котором

(a) упомянутый поток газа охлаждают под давлением, чтобы получить охлажденный поток;

(b) упомянутый охлажденный поток расширяют до более низкого давления, в результате чего он дополнительно охлаждается; и

(c) упомянутый дополнительэю охлажденный поток направляют в дистилляционную колонну и фракционируют при упомянутом более низком давлении, в результате чего выделяют компоненты упомянутой относительно менее летучей фракции;

отличающийся тем, что до охлаждения упомянутый газ делят на первый и второй потоки; и

(1) упомянутый первый поток охлаждают, чтобы сконденсировать, по существу, весь поток, и затем расширяют до упомянутого более низкого давления, в результате чего он дополнительно охлаждается;

(2) упомянутый расширенный охлажденный первый поток затем подают в контактирующее и разделяющее устройство в первом положении подачи в середине колонны, которое производит отводимый с верха поток паров и нижний поток жидкости, и при этом упомянутый нижний поток жидкости подают в упомянутую дистилляционную колонну;

(3) упомянутый второй поток охлаждают под давлением, достаточным, чтобы частично его сконденсировать;

(4) упомянутый частично конденсированный второй поток разделяют, чтобы обеспечить поток паров и по меньшей мере один поток жидкости;

(5) упомянутый поток паров расширяют до упомянутого более низкого давления и подают в упомянутое контактирующее и разделяющее устройство во втором положении подачи в середине колонны;

(6) по меньшей мере часть упомянутого по меньшей мере одного потока жидкости расширяют до упомянутого более низкого давления и подают в упомянутое контактирующее и разделяющее устройство в третьем положении подачи в середине колонны;

(7) поток паров перегонки выводят из верхнего участка упомянутой дистилляционной колонны и охлаждают до степени, достаточной, чтобы сконденсировать по меньшей мере его часть, тем самым формируя поток остаточных паров и конденсированный поток;

(8) по меньшей мере часть упомянутого конденсированного потока подают в упомянутое контактирующее и разделяющее устройство в верхнем положении подачи;

(9) упомянутый отбираемый с верха поток паров подают для осуществления теплообмена с упомянутым потоком паров перегонки и нагревают, тем самым обеспечивая, по меньшей мере, часть охлаждения стадии (7), и затем выпускают, по меньшей мере, часть упомянутого нагретого отбираемого с верха потока паров в качестве упомянутой летучей фракции остаточного газа; при этом

(10) количества и температуры упомянутых питающих потоков в упомянутое контактирующее и разделяющее устройство поддерживают такими, чтобы эффективно поддерживать такую температуру верхнего погона упомянутого контактирующего и разделяющего устройства, при которой выделяют основные части компонентов в упомянутой относительно менее летучей фракции.

20. Способ разделения потока газа, содержащего метан, С₂-компоненты, С₃-компоненты и более тяжелые углеводородные компоненты, на летучую фракцию остаточного газа и относительно менее летучую фракцию, содержащую основную часть упомянутых С₂-компонентов, С₃-компонентов, и более тяжелых углеводородных компонентов или упомянутых С₃-компонентов и более тяжелых углеводородных компонентов, в котором

(a) упомянутый поток газа охлаждают под давлением, чтобы получить охлажденный поток;

(b) упомянутый охлажденный поток расширяют до более низкого давления, в результате чего он дополнительно охлаждается; и

(c) упомянутый дополнительно охлажденный поток направляют в дистилляционную колонну и фракционируют при упомянутом пониженном давлении, в результате чего выделяют компоненты упомянутой относительно менее летучей фракции;

отличающийся тем, что до охлаждения упомянутый газ делят на первый и второй потоки; и

(1) упомянутый первый поток охлаждают, чтобы

сконденсировать по существу весь поток, и затем расширяют до упомянутого более низкого давления, в результате чего он дополнительно охлаждается;

(2) упомянутый расширенный охлажденный первый поток затем подают в контактирующее и разделяющее устройство в первом положении подачи в середине колонны, которое производит отводимый с верха поток паров и нижний поток жидкости, при этом упомянутый нижний поток жидкости подают в упомянутую дистилляционную колонну;

(3) упомянутый второй поток охлаждают под давлением, достаточным, чтобы частично его сконденсировать;

(4) упомянутый частично конденсированный второй поток разделяют, чтобы обеспечить поток паров и по меньшей мере один поток жидкости;

(5) упомянутый поток расширяют до упомянутого более низкого давления и подают в упомянутое контактирующее и разделяющее устройство во втором положении подачи в середине колонны;

(6) по меньшей мере часть упомянутого по меньшей мере одного потока жидкости расширяют до упомянутого более низкого давления и подают в упомянутое контактирующее и разделяющее устройство в третьем положении подачи в середине колонны;

(7) поток паров перегонки выводят из верхнего участка упомянутой дистилляционной колонны и охлаждают до степени, достаточной, чтобы сконденсировать по меньшей мере его часть, тем самым формируя поток остаточных паров и конденсированный поток;

(8) по меньшей мере часть упомянутого конденсированного потока подают в упомянутое контактирующее и разделяющее устройство в верхнем положении подачи;

(9) упомянутый отбираемый с верха поток паров объединяют с упомянутым потоком остаточных паров, чтобы сформировать объединенный поток паров;

(10) упомянутый объединенный поток паров подают для осуществления теплообмена с упомянутым потоком паров перегонки и нагревают, тем самым обеспечивая по меньшей мере часть охлаждения стадии (7), и затем выпускают по меньшей мере часть упомянутого нагретого объединенного потока паров в качестве упомянутой летучей фракции остаточного газа; при этом

(11) количества и температуры упомянутых питающих потоков в упомянутое контактирующее и разделяющее устройство поддерживают такими, чтобы эффективно поддерживать такую температуру верхнего погона упомянутого контактирующего и разделяющего устройства, при которой выделяют основные части компонентов в упомянутой относительно менее летучей фракции.

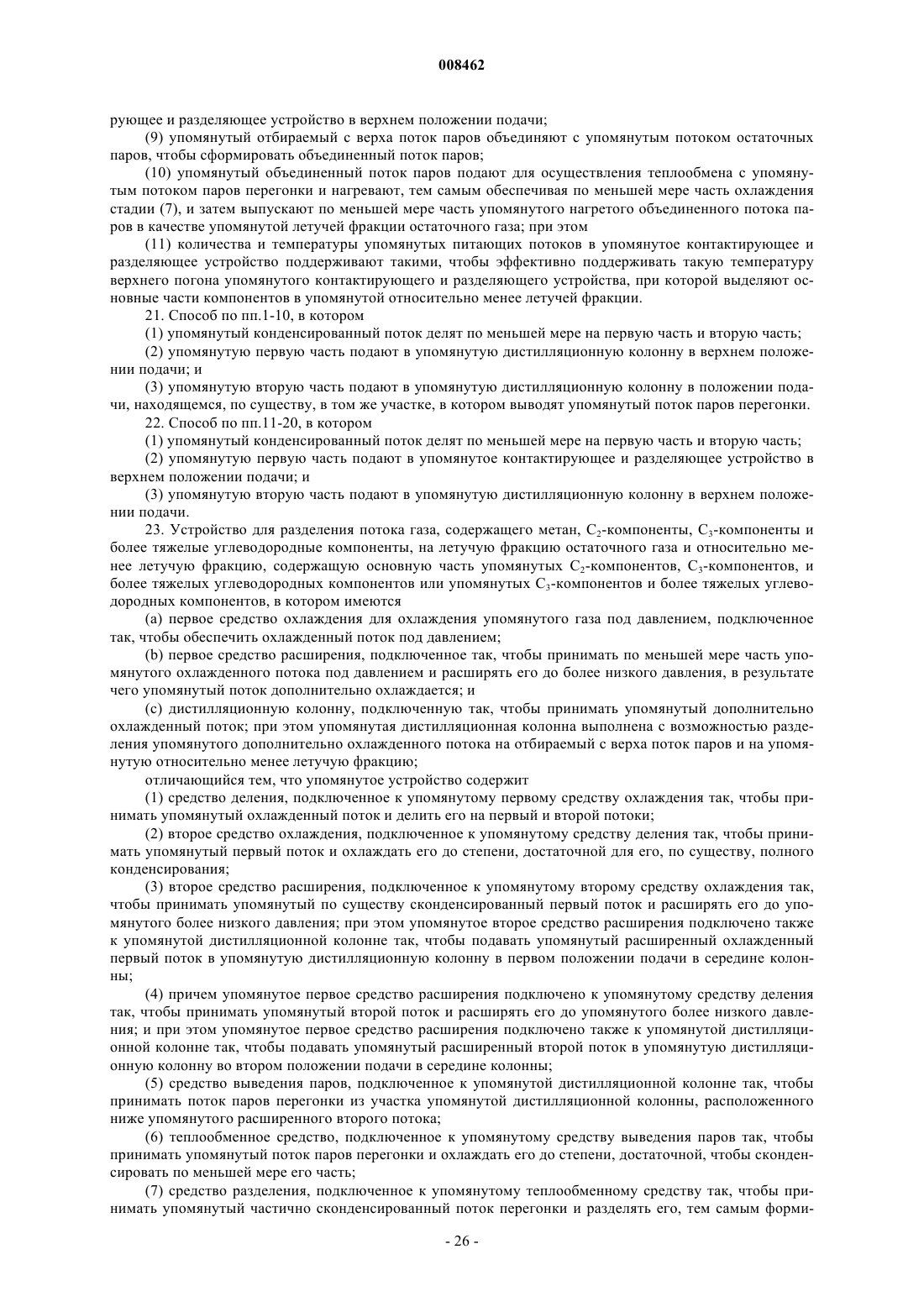

21. Способ по пп.1-10, в котором

(1) упомянутый конденсированный поток делят по меньшей мере на первую часть и вторую часть;

(2) упомянутую первую часть подают в упомянутую дистилляционную колонну в верхнем положении подачи; и

(3) упомянутую вторую часть подают в упомянутую дистилляционную колонну в положении подачи, находящемся, по существу, в том же участке, в котором выводят упомянутый поток паров перегонки.

22. Способ по пп.11-20, в котором

(1) упомянутый конденсированный поток делят по меньшей мере на первую часть и вторую часть;

(2) упомянутую первую часть подают в упомянутое контактирующее и разделяющее устройство в верхнем положении подачи; и

(3) упомянутую вторую часть подают в упомянутую дистилляционную колонну в верхнем положении подачи.

23. Устройство для разделения потока газа, содержащего метан, С₂-компоненты, С₃-компоненты и более тяжелые углеводородные компоненты, на летучую фракцию остаточного газа и относительно менее летучую фракцию, содержащую основную часть упомянутых С₂-компонентов, С₃-компонентов, и более тяжелых углеводородных компонентов или упомянутых С₃-компонентов и более тяжелых углеводородных компонентов, в котором имеются

(a) первое средство охлаждения для охлаждения упомянутого газа под давлением, подключенное так, чтобы обеспечить охлажденный поток под давлением;

(b) первое средство расширения, подключенное так, чтобы принимать по меньшей мере часть упомянутого охлажденного потока под давлением и расширять его до более низкого давления, в результате чего упомянутый поток дополнительно охлаждается; и

(c) дистилляционную колонну, подключенную так, чтобы принимать упомянутый дополнительно охлажденный поток; при этом упомянутая дистилляционная колонна выполнена с возможностью разделения упомянутого дополнительно охлажденного потока на отбираемый с верха поток паров и на упомянутую относительно менее летучую фракцию;

отличающийся тем, что упомянутое устройство содержит

(1) средсттю деления, подключенное к упомянутому первому средству охлаждения так, чтобы принимать упомянутый охлажденный поток и делить его на первый и второй потоки;

(2) второе средство охлаждения, подключенное к упомянутому средству деления так, чтобы принимать упомянутый первый поток и охлаждать его до степени, достаточной для его, по существу, полного конденсирования;

(3) второе средство расширения, подключенное к упомянутому второму средству охлаждения так, чтобы принимать упомянутый по существу сконденсированный первый поток и расширять его до упомянутого более низкого давления; при этом упомянутое второе средство расширения подключено также к упомянутой дистилляционной колонне так, чтобы подавать упомянутый расширенный охлажденный первый поток в упомянутую дистилляционную колонну в первом положении подачи в середине колонны;

(4) причем упомянутое первое средство расширения подключено к упомянутому средству деления так, чтобы принимать упомянутый второй поток и расширять его до упомянутого более низкого давления; и при этом упомянутое первое средство расширения подключено также к упомянутой дистилляционной колонне так, чтобы подавать упомянутый расширенный второй поток в упомянутую дистилляционную колонну во втором положении подачи в середине колонны;

(5) средство выведения паров, подключенное к упомянутой дистилляционной колонне так, чтобы принимать поток паров перегонки из участка упомянутой дистилляционной колонны, расположенного ниже упомянутого расширенного второго потока;

(6) теплообменное средство, подключенное к упомянутому средству выведения паров так, чтобы принимать упомянутый поток паров перегонки и охлаждать его до степени, достаточной, чтобы сконденсировать по меньшей мере его часть;

(7) средство разделения, подключенное к упомянутому теплообменному средству так, чтобы принимать упомянутый частично сконденсированный поток перегонки и разделять его, тем самым формируя поток остаточных паров и конденсированный поток; при этом упомянутое разделяющее средство подключено также к упомянутой дистилляционной колонне так, чтобы подавать по меньшей мере часть упомянутого конденсированного потока в упомянутую дистилляционную колонну в верхнем положении подачи;

(8) при этом упомянутая дистилляционная колонна также подключена к упомянутому теплообменному средству так, чтобы направлять по меньшей мере часть упомянутого отбираемого с верха потока паров, отделяемого в ней, в теплообмен с упомянутым потоком паров перегонки, и нагревать упомянутый отбираемый с верха поток паров, тем самым обеспечивая по меньшей мере часть охлаждения в средстве (6); а после этого выпускать по меньшей мере часть упомянутого нагретого отбираемого с верха потока паров в качестве упомянутой летучей фракции остаточного газа; и

(9) средство управления, регулирующее количества и температуры упомянутых питающих потоков в упомянутую дистилляционную колонну так, чтобы обеспечить поддержание такой температуры верхнего погона упомянутой дистилляционной колонны, при которой извлекают основные части компонентов в упомянутой относительно менее летучей фракции.

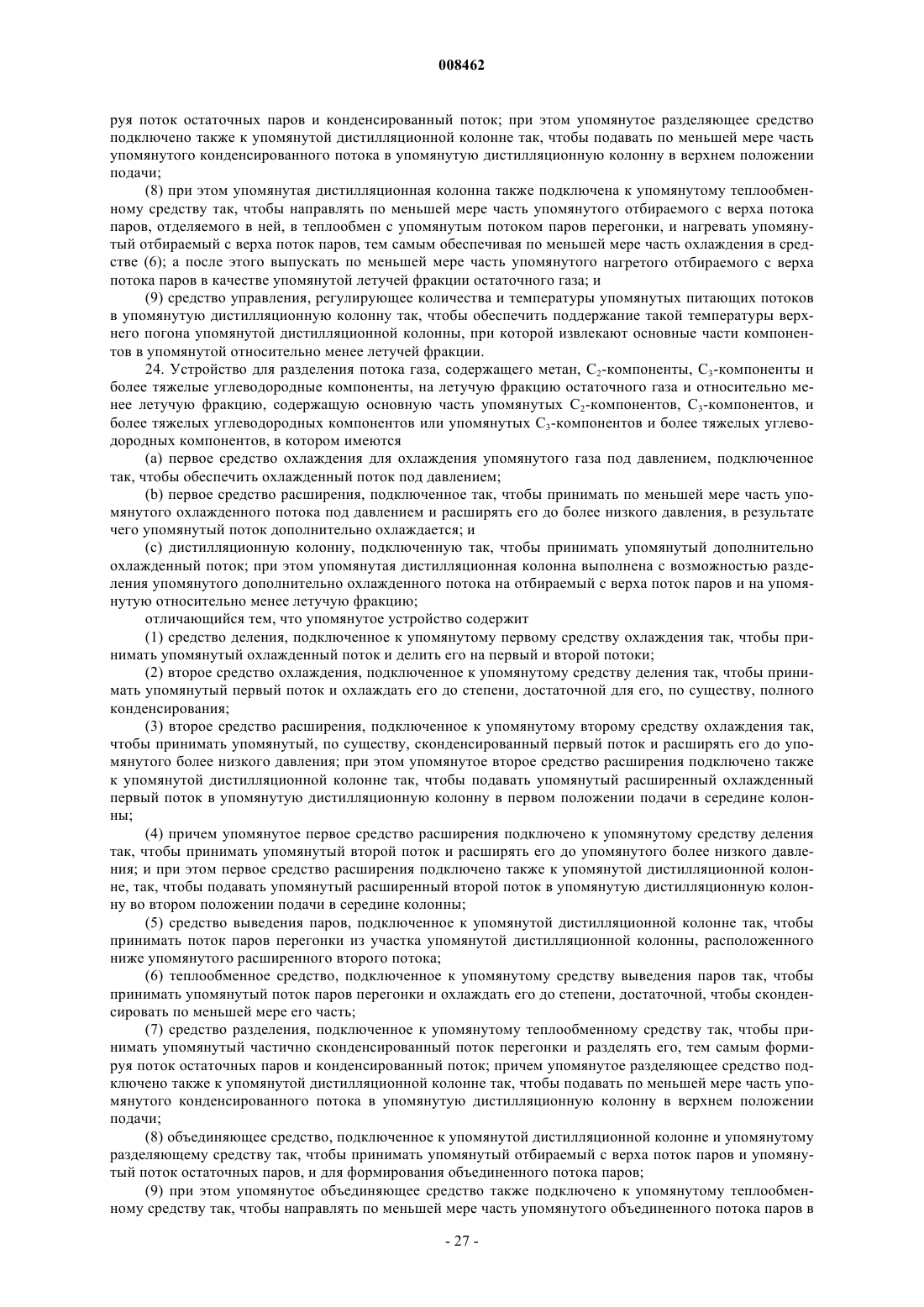

24. Устройство для разделения потока газа, содержащего метан, C₂-компоненты, С₃-компоненты и более тяжелые углеводородные компоненты, на летучую фракцию остаточного газа и относительно менее летучую фракцию, содержащую основную часть упомянутых С₂-компонентов, С₃-компонентов, и более тяжелых углеводородных компонентов или упомянутых С₃-компонентов и более тяжелых углеводородных компонентов, в котором имеются

(a) первое средство охлаждения для охлаждения упомянутого газа под давлением, подключенное так, чтобы обеспечить охлажденный поток под давлением;

(b) первое средство расширения, подключенное так, чтобы принимать по меньшей мере часть упомянутого охлажденного потока под давлением и расширять его до более низкого давления, в результате чего упомянутый поток дополнительно охлаждается; и

(c) дистилляционную колонну, подключенную так, чтобы принимать упомянутый дополнительно охлажденный поток; при этом упомянутая дистилляционная колонна выполнена с возможностью разделения упомянутого дополнительно охлажденного потока на отбираемый с верха поток паров и на упомянутую относительно менее летучую фракцию;

отличающийся тем, что упомянутое устройство содержит

(1) средство деления, подключенное к упомянутому первому средству охлаждения так, чтобы принимать упомянутый охлажденный поток и делить его на первый и второй потоки;

(2) второе средство охлаждения, подключенное к упомянутому средству деления так, чтобы принимать упомянутый первый поток и охлаждать его до степени, достаточной для его, по существу, полного конденсирования;

(3) второе средство расширения, подключенное к упомянутому второму средству охлаждения так, чтобы принимать упомянутый, по существу, сконденсированный первый поток и расширять его до упомянутого более низкого давления; при этом упомянутое второе средство расширения подключено также к упомянутой дистилляционной колонне так, чтобы подавать упомянутый расширенный охлажденный первый поток в упомянутую дистилляционную колонну в первом положении подачи в середине колонны;

(4) причем упомянутое первое средство расширения подключено к упомянутому средству деления так, чтобы принимать упомянутый второй поток и расширять его до упомянутого более низкого давления; и при этом первое средство расширения подключено также к упомянутой дистилляционной колонне, так, чтобы подавать упомянутый расширенный второй поток в упомянутую дистилляционную колонну во втором положении подачи в середине колонны;

(5) средство выведения паров, подключенное к упомянутой дистилляционной колонне так, чтобы принимать поток паров перегонки из участка упомянутой дистилляционной колонны, расположенного ниже упомянутого расширенного второго потока;

(6) теплообменное средство, подключенное к упомянутому средству выведения паров так, чтобы принимать упомянутый поток паров перегонки и охлаждать его до степени, достаточной, чтобы сконденсировать по меньшей мере его часть;

(7) средство разделения, подключенное к упомянутому теплообменному средству так, чтобы принимать упомянутый частично сконденсированный поток перегонки и разделять его, тем самым формируя поток остаточных паров и конденсированный поток; причем упомянутое разделяющее средство подключено также к упомянутой дистилляционной колонне так, чтобы подавать по меньшей мере часть упомянутого конденсированного потока в упомянутую дистилляционную колонну в верхнем положении подачи;

(8) объединяющее средство, подключенное к упомянутой дистилляционной колонне и упомянутому разделяющему средству так, чтобы принимать упомянутый отбираемый с верха поток паров и упомянутый поток остаточных паров, и для формирования объединенного потока паров;

(9) при этом упомянутое объединяющее средство также подключено к упомянутому теплообменному средству так, чтобы направлять по меньшей мере часть упомянутого объединенного потока паров в теплообмен с упомянутым потоком паров перегонки, и чтобы нагревать упомянутый объединенный поток паров, тем самым обеспечивая по меньшей мере часть охлаждения в средстве (6), а затем выпускать, по меньшей мере, часть упомянутого нагретого объединенного потока паров в качестве упомянутой летучей фракции остаточного газа; и

(10) средство управления, регулирующее количества и температуры упомянутых питающих потоков в упомянутую дистилляционную колонну так, чтобы обеспечить поддержание такой температуры верхнего погона упомянутой дистилляционной колонны, при которой извлекают основные части компонентов в упомянутой относительно менее летучей фракции.

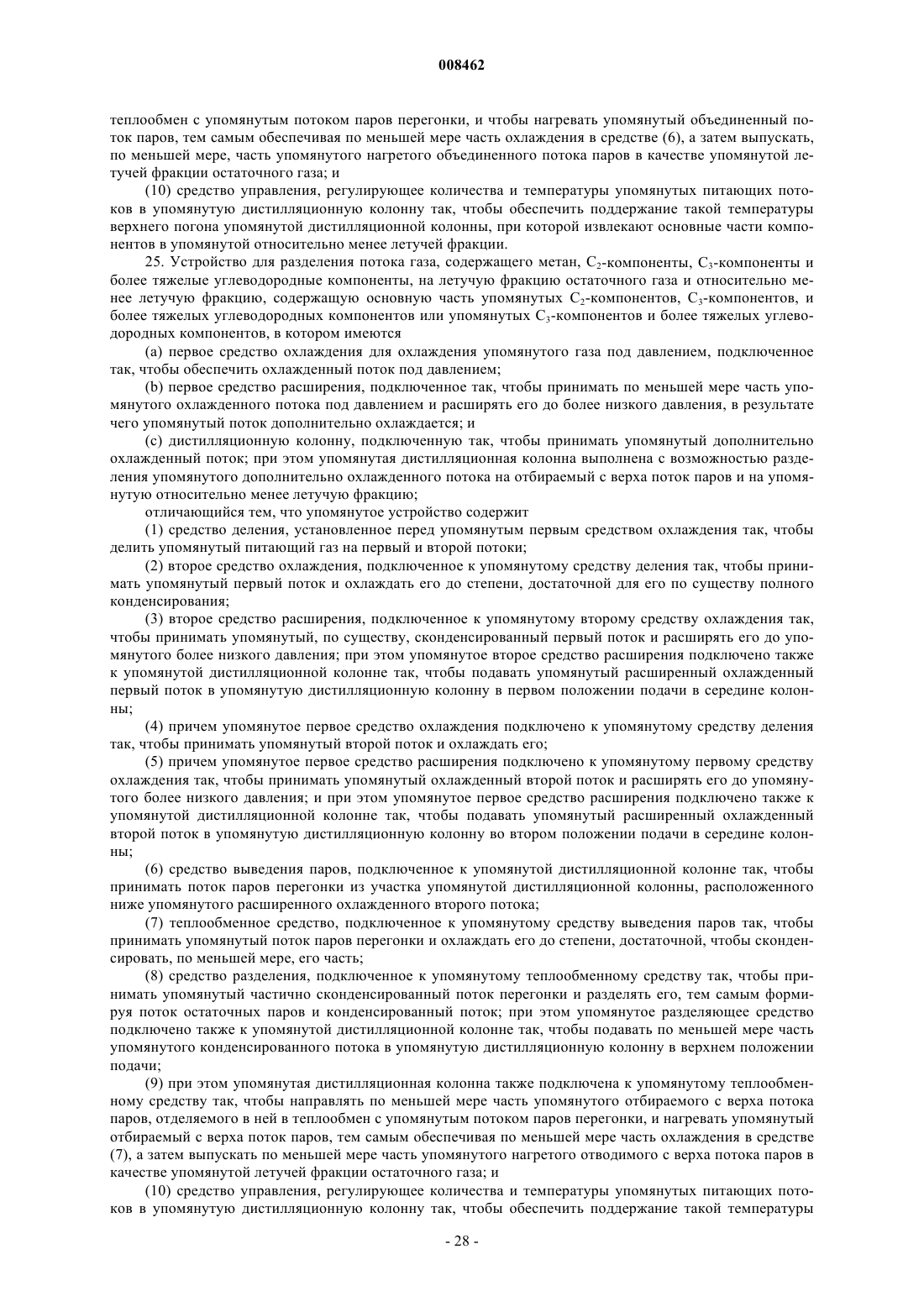

25. Устройство для разделения потока газа, содержащего метан, С₂-компоненты, С₃-компоненты и более тяжелые углеводородные компоненты, на летучую фракцию остаточного газа и относительно менее летучую фракцию, содержащую основную часть упомянутых С₂-компонентов, С₃-компонентов, и более тяжелых углеводородных компонентов или упомянутых С₃-компонентов и более тяжеыых углеводородных компонентов, в котором имеются

(a) первое средство охлаждения для охлаждения упомянутого газа под давлением, подключенное так, чтобы обеспечить охлажденный поток под давлением;

(b) первое средство расширения, подключенное так, чтобы принимать по меньшей мере часть упомянутого охлажденного потока под давлением и расширять его до более низкого давления, в результате чего упомянутый поток дополнительно охлаждается; и

(c) дистилляционную колонну, подключенную так, чтобы принимать упомянутый дополнительно охлажденный поток; при этом упомянутая дистилляционная колонна выполнена с возможностью разделения упомянутого дополнительно охлажденного потока на отбираемый с верха поток паров и на упомянутую относительно менее летучую фракцию;

отличающийся тем, что упомянутое устройство содержит

(1) средство деления, установленное перед упомянутым первым средством охлаждения так, чтобы делить упомянутый питающий газ на первый и второй потоки;

(2) второе средство охлаждения, подключенное к упомянутому средству деления так, чтобы принимать упомянутый первый поток и охлаждать его до степени, достаточной для его по существу полного конденсирования;

(3) второе средство расширения, подключенное к упомянутому второму средству охлаждения так, чтобы принимать упомянутый, по существу, сконденсированный первый поток и расширять его до упомянутого более низкого давления; при этом упомянутое второе средство расширения подключено также к упомянутой дистилляционной колонне так, чтобы подавать упомянутый расширенный охлажденный первый поток в упомянутую дистилляционную колонну в первом положении подачи в середине колонны;

(4) причем упомянутое первое средство охлаждения подключено к упомянутому средству деления так, чтобы принимать упомянутый второй поток и охлаждать его;

(5) причем упомянутое первое средство расширения подключено к упомянутому первому средству охлаждения так, чтобы принимать упомянутый охлажденный второй поток и расширять его до упомянутого более низкого давления; и при этом упомянутое первое средство расширения подключено также к упомянутой дистилляционной колонне так, чтобы подавать упомянутый расширенный охлажденный второй поток в упомянутую дистилляционную колонну во втором положении подачи в середине колонны;

(6) средство выведения паров, подключенное к упомянутой дистилляционной колонне так, чтобы принимать поток паров перегонки из участка упомянутой дистилляционной колонны, расположенного ниже упомянутого расширенного охлажденного второго потока;

(7) теплообменное средство, подключенное к упомянутому средству выведения паров так, чтобы принимать упомянутый поток паров перегонки и охлаждать его до степени, достаточной, чтобы сконденсировать, по меньшей мере, его часть;

(8) средство разделения, подключенное к упомянутому теплообменному средству так, чтобы принимать упомянутый частично сконденсированный поток перегонки и разделять его, тем самым формируя поток остаточных паров и конденсированный поток; при этом упомянутое разделяющее средство подключено также к упомянутой дистилляционной колонне так, чтобы подавать по меньшей мере часть упомянутого конденсированного потока в упомянутую дистилляционную колонну в верхнем положении подачи;

(9) при этом упомянутая дистилляционная колонна также подключена к упомянутому теплообменному средству так, чтобы направлять по меньшей мере часть упомянутого отбираемого с верха потока паров, отделяемого в ней в теплообмен с упомянутым потоком паров перегонки, и нагревать упомянутый отбираемый с верха поток паров, тем самым обеспечивая по меньшей мере часть охлаждения в средстве (7), а затем выпускать по меньшей мере часть упомянутого нагретого отводимого с верха потока паров в качестве упомянутой летучей фракции остаточного газа; и

(10) средство управления, регулирующее количества и температуры упомянутых питающих потоков в упомянутую дистилляционную колонну так, чтобы обеспечить поддержание такой температуры верхнего погона упомянутой дистилляционной колонны, при которой извлекают основные части компонентов в упомянутой относительно менее летучей фракции.

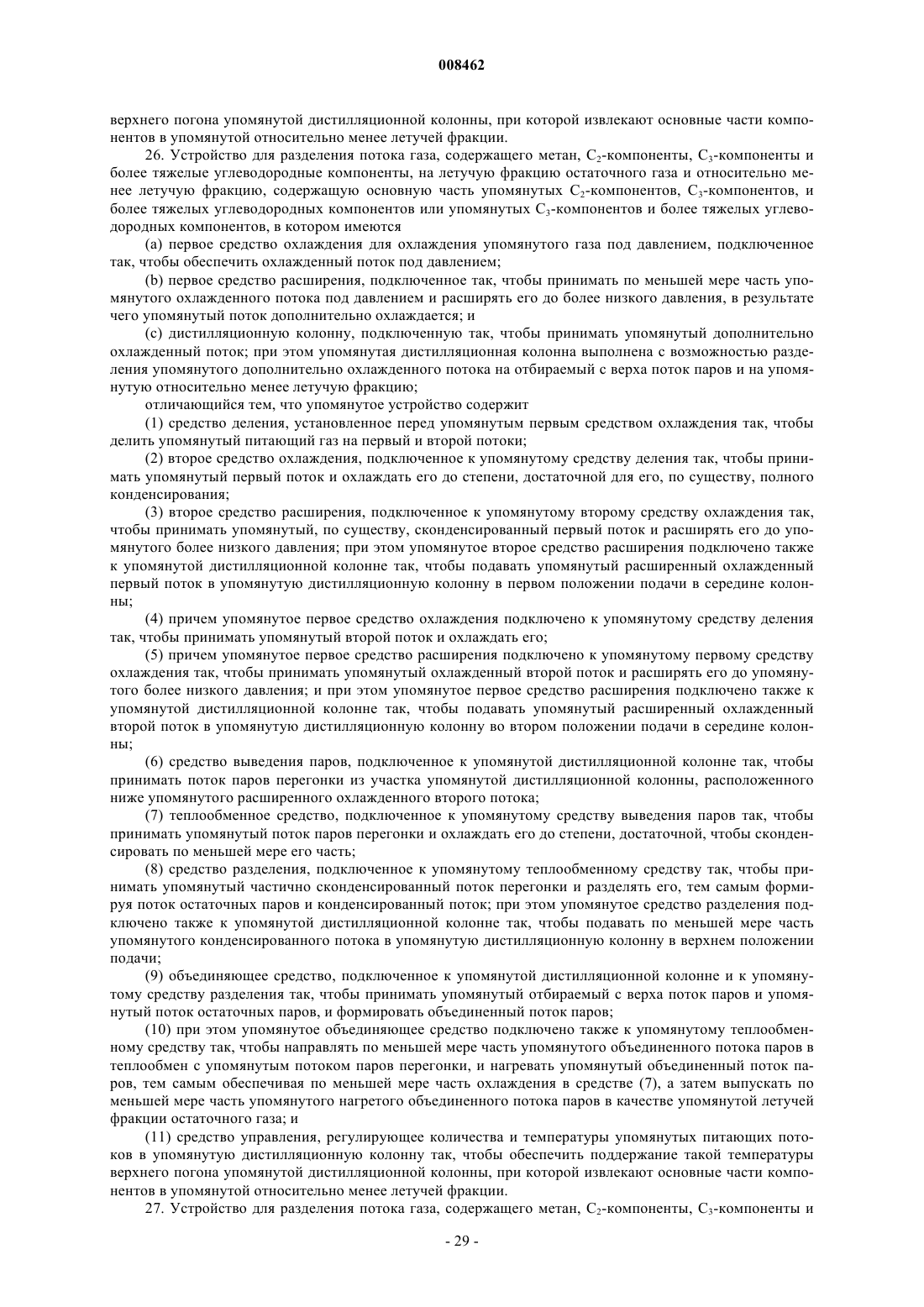

26. Устройство для разделения потока газа, содержащего метан, С₂-компоненты, С₃-компоненты и более тяжелые углеводородные компоненты, на летучую фракцию остаточного газа и относительно менее летучую фракцию, содержащую основную часть упомянутых С₂-компонентов, С₃-компонентов, и более тяжелых углеводородных компонентов или упомянутых С₃-компонентов и более тяжелых углеводородных компонентов, в котором имеются

(a) первое средство охлаждения для охлаждения упомянутого газа под давлением, подключенное так, чтобы обеспечить охлажденный поток под давлением;

(b) первое средство расширения, подключенное так, чтобы принимать по меньшей мере часть упомянутого охлажденного потока под давлением и расширять его до более низкого давления, в результате чего упомянутый поток дополнительно охлаждается; и

(с) дистилляционную колонну, подключенную так, чтобы принимать упомянутый дополнительно охлажденный поток; при этом упомянутая дистилляционная колонна выполнена с возможностью разделения упомянутого дополнительно охлажденного потока на отбираемый с верха поток паров и на упомянутую относительно менее летучую фракцию;

отличающийся тем, что упомянутое устройство содержит

(1) средство деления, установленное перед упомянутым первым средством охлаждения так, чтобы делить упомянутый питающий газ на первый и второй потоки;

(2) второе средство охлаждения, подключенное к упомянутому средству деления так, чтобы принимать упомянутый первый поток и охлаждать его до степени, достаточной для его, по существу, полного конденсирования;

(3) второе средство расширения, подключенное к упомянутому второму средству охлаждения так, чтобы принимать упомянутый, по существу, сконденсированный первый поток и расширять его до упомянутого более низкого давления; при этом упомянутое второе средство расширения подключено также к упомянутой дистилляционной колонне так, чтобы подавать упомянутый расширенный охлажденный первый поток в упомянутую дистилляционную колонну в первом положении подачи в середине колонны;

(4) причем упомянутое первое средство охлаждения подключено к упомянутому средству деления так, чтобы принимать упомянутый второй поток и охлаждать его;

(5) причем упомянутое первое средство расширения подключено к упомянутому первому средству охлаждения так, чтобы принимать упомянутый охлажденный второй поток и расширять его до упомянутого более низкого давления; и при этом упомянутое первое средство расширения подключено также к упомянутой дистилляционной колонне так, чтобы подавать упомянутый расширенный охлажденный второй поток в упомянутую дистилляционную колонну во втором положении подачи в середине колонны;

(6) средство выведения паров, подключенное к упомянутой дистилляционной колонне так, чтобы принимать поток паров перегонки из участка упомянутой дистилляционной колонны, расположенного ниже упомянутого расширенного охлажденного второго потока;

(7) теплообменное средство, подключенное к упомянутому средству выведения паров так, чтобы принимать упомянутый поток паров перегонки и охлаждать его до степени, достаточной, чтобы сконденсировать по меньшей мере его часть;

(8) средство разделения, подключенное к упомянутому теплообменному средству так, чтобы принимать упомянутый частично сконденсированный поток перегонки и разделять его, тем самым формируя поток остаточных паров и конденсированный поток; при этом упомянутое средство разделения подключено также к упомянутой дистилляционной колонне так, чтобы подавать по меньшей мере часть упомянутого конденсированного потока в упомянутую дистилляционную колонну в верхнем положении подачи;

(9) объединяющее средство, подключенное к упомянутой дистилляционной колонне и к упомянутому средству разделения так, чтобы принимать упомянутый отбираемый с верха поток паров и упомянутый поток остаточных паров, и формировать объединенный поток паров;

(10) при этом упомянутое объединяющее средсттю подключено также к упомянутому теплообменному средству так, чтобы направлять по меньшей мере часть упомянутого объединенного потока паров в теплообмен с упомянутым потоком паров перегонки, и нагревать упомянутый объединенный поток паров, тем самым обеспечивая по меньшей мере часть охлаждения в средстве (7), а затем выпускать по меньшей мере часть упомянутого нагретого объединенного потока паров в качестве упомянутой летучей фракции остаточного газа; и

(11) средство управления, регулирующее количества и температуры упомянутых питающих потоков в упомянутую дистилляционную колонну так, чтобы обеспечить поддержание такой температуры верхнего погона упомянутой дистилляционной колонны, при которой извлекают основные части компонентов в упомянутой относительно менее летучей фракции.

27. Устройство для разделения потока газа, содержащего метан, С₂-компоненты, С₃-компоненты и более тяжелые углеводородные компоненты, на летучую фракцию остаточного газа и относительно менее летучую фракцию, содержащую основную часть упомянутых С₂-компонентов, С₃-компонентов, и более тяжелых углеводородных компонентов или упомянутых С₃-компонентов и более тяжелых углеводородных компонентов, в котором имеются

(a) первое средство охлаждения для охлаждения упомянутого газа под давлением, подключенное так, чтобы обеспечить охлажденный поток под давлением;

(b) первое средство расширения, подключенное так, чтобы принимать, по меньшей мере, часть упомянутого охлажденного потока под давлением и расширять его до более низкого давления, в результате чего упомянутый поток дополнительно охлаждается; и

(c) дистилляционную колонну, подключенную так, чтобы принимать упомянутый дополнительно охлажденный поток; при этом упомянутая дистилляционная колонна выполнена с возможностью разделения упомянутого дополнительно охлажденного потока на отбираемый с верха поток паров и на упомянутую относительно менее летучую фракцию;

отличающийся тем, что упомянутое устройство содержит

(1) упомянутое первое средство охлаждения, охлаждающее упомянутый питающий газ под давлением, достаточным для его частичного конденсирования;

(2) первое средство разделения, подключенное к упомянутому первому средству охлаждения так, чтобы принимать упомянутый частично сконденсированный питающий поток и разделить его на поток паров и по меньшей мере на один поток жидкости;

(3) средство деления, подключенное к упомянутому первому средству разделения так, чтобы принимать упомянутый поток паров и делить его на первый и второй потоки;

(4) второе средство охлаждения, подключенное к упомянутому средству деления так, чтобы принимать упомянутый первый поток и охлаждать его до степени, достаточной для его, по существу, полного конденсирования;

(5) второе средство расширения, подключенное к упомянутому второму средству охлаждения так, чтобы принимать упомянутый, по существу, сконденсированный первый поток и расширять его до упомянутого более низкого давления; при этом упомянутое второе средство расширения подключено также к упомянутой дистилляционной колонне так, чтобы подавать упомянутый расширенный охлажденный первый поток в упомянутую дистилляционную колонну в первом положении подачи в середине колонны;

(6) причем упомянутое первое средство расширения подключено к упомянутому средству деления так, чтобы принимать упомянутый второй поток и расширять его до упомянутого более низкого давления; и при этом упомянутое первое средство расширения подключено также к упомянутой дистилляционной колонне так, чтобы подавать упомянутый расширенный второй поток в упомянутую дистилляционную колонну во втором положении подачи в середине колонны;

(7) третье средство расширения, подключенное к упомянутому первому средству разделения так, чтобы принимать по меньшей мере часть упомянутого по меньшей мере одного потока жидкости и расширять его до упомянутого более низкого давления; причем упомянутое третье средство расширения подключено также к упомянутой дистилляционной колонне так, чтобы подавать упомянутый расширенный поток жидкости в упомянутую дистилляционную колонну в третьем положении подачи в середине колонны;

(8) средство выведения паров, подключенное к упомянутой дистилляционной колонне так, чтобы принимать поток паров перегонки из участка упомянутой дистилляционной колонны, расположенного ниже упомянутого расширенного второго потока;

(9) теплообменное средство, подключенное к упомянутому средству выведения паров так, чтобы принимать упомянутый поток паров перегонки и охлаждать его до степени, достаточной, чтобы сконденсировать по меньшей мере его часть;

(10) второе средство разделения, подключенное к упомянутому теплообменному средству так, чтобы принимать упомянутый частично сконденсированный поток перегонки и разделять его, тем самым формируя поток остаточных паров и конденсированный поток; причем упомянутое второе средство разделения подключено также к упомянутой дистилляционной колонне так, чтобы подавать по меньшей мере часть упомянутого конденсированного потока в упомянутую дистилляционную колонну в верхнем положении подачи;

(11) при этом упомянутая дистилляционная колонна также подключена к упомянутому теплообменному средству так, чтобы направлять по меньшей мере часть упомянутого отбираемого с верха потока паров отделяемого в ней, в теплообмен с упомянутым потоком паров перегонки, и нагревать упомянутый отбираемый с верха поток паров, тем самым обеспечивая по меньшей мере часть охлаждения в средстве (9), а затем выпускать по меньшей мере часть упомянутого нагретого отбираемого с верха потока паров в качестве упомянутой летучей фракции остаточного газа; и

(12) средство управления, регулирующее количества и температуры упомянутых питающих потоков в упомянутую дистилляционную колонну так, чтобы обеспечить поддержание такой температуры верхнего погона упомянутой дистилляционной колонны, при которой извлекают основные части компонентов в упомянутой относительно менее летучей фракции.

28. Устройство для разделения потока газа, содержащего метан, С₂-компоненты, С₃-компоненты и более тяжелые углеводородные компоненты, на летучую фракцию остаточного газа и относительно менее летучую фракцию, содержащую основную часть упомянутых С₂-компонентов, С₃-компонентов, и более тяжелых углеводородных компонентов или упомянутых С₃-компонентов и более тяжелых углеводородных компонентов, в котором имеются

(a) первое средство охлаждения для охлаждения упомянутого газа под давлением, подключенное так, чтобы обеспечить охлажденный поток под давлением;

(b) первое средство расширения, подключенное так, чтобы принимать по меньшей мере часть упомянутого охлажденного потока под давлением и расширять его до более низкого давления, в результате чего упомянутый поток дополнительно охлаждается; и

(c) дистилляционную колонну, подключенную так, чтобы принимать упомянутый дополнительно охлажденный поток; при этом упомянутая дистилляционная колонна выполнена с возможностью разделения упомянутого дополнительно охлажденного потока на отбираемый с верха поток паров и на упомянутую относительно менее летучую фракцию;

отличающийся тем, что упомянутое устройство содержит

(1) упомянутое первое средство охлаждения, охлаждающее упомянутый питающий газ под давлением, достаточным для, по существу, частичного его конденсирования;

(2) первое средство разделения, подключенное к упомянутому первому средству охлаждения так, чтобы принимать упомянутый частично конденсированный питающий поток и разделять его на поток паров и по меньшей мере на один поток жидкости;

(3) средство деления, подключенное к упомянутому первому средству разделения так, чтобы принимать упомянутый поток паров и делить его на первый и второй потоки;

(4) второе средство охлаждения, подключенное к упомянутому средству деления так, чтобы принимать упомянутый первый поток и охлаждать его до степени, достаточной для его, по существу, полного конденсирования;

(5) второе средство расширения, подключеннох ъ упомянутому второму средству охлаждения так, чтобы принимать, по существу, сконденсированный первый поток и расширять его до упомянутого более низкого давления; при этом упомянутое второе средство расширения подключено также к упомянутой дистилляционной колонне так, чтобы подавать упомянутый расширенный охлажденный первый поток в упомянутую дистилляционную колонну в первом положении подачи в середине колонны;

(6) причем упомянутое первое средство расширения подключено к упомянутому средству деления так, чтобы принимать упомянутый второй поток и расширять его до упомянутого более низкого давления; и при этом упомянутое первое средство расширения подключено также к упомянутой дистилляционной колонне так, чтобы подавать упомянутый расширенный второй поток в упомянутую дистилляционную колонну во втором положении подачи в середине колонны;

(7) третье средство расширения, подключенное к упомянутому первому средству разделения так, чтобы принимать по меньшей мере часть упомянутого по меньшей мере одного потока жидкости и расширять его до упомянутого более низкого давления; причем упомянутое третье средство расширения подключено также к упомянутой дистилляционной колонне так, чтобы подавать упомянутый расширенный поток жидкости в упомянутую дистилляционную колонну в третьем положении подачи в середине колонны;

(8) средство выведения паров, подключенное к упомянутой дистилляционной колонне так, чтобы принимать поток паров перегонки из участка упомянутой дистилляционной колонны, расположенного ниже упомянутого расширенного второго потока;

(9) теплообменное средство, подключенное к упомянутому средству выведения паров так, чтобы принимать упомянутый поток паров перегонки и охлаждать его до степени, достаточной, чтобы сконденсировать по меньшей мере его часть;

(10) второе средство разделения, подключенное к упомянутому теплообменному средству так, чтобы принимать упомянутый частично сконденсированный поток перегонки и разделять его, тем самым формируя поток остаточных паров и конденсированный поток; причем упомянутое второе средство разделения подключено также к упомянутой дистилляционной колонне так, чтобы подавать по меньшей мере часть упомянутого конденсированного потока в упомянутую дистилляционную колонну в верхнем положении подачи;

(11) объединяющее средство, подключенное к упомянутой дистилляционной колонне и второму средству разделения так, чтобы принимать упомянутый отбираемый с верха поток паров и упомянутый поток остаточных паров, и формировать объединенный потока паров;

(12) при этом упомянутое объединяющее средство подключено также к упомянутому теплообменному средству так, чтобы направлять по меньшей мере часть упомянутого объединенного потока паров в теплообмен с упомянутым потоком паров перегонки, и нагревать упомянутый объединенный поток паров, тем самым обеспечивая по меньшей мере часть охлаждения в средстве (9), а затем выпускать по меньшей мере часть упомянутого нагретого объединенного потока паров в качестве упомянутой летучей фракции остаточного газа; и

(13) средство управления, регулирующее количества и температуры упомянутых питающих потоков в упомянутую дистилляционную колонну так, чтобы обеспечить поддержание такой температуры верхнего погона упомянутой дистилляционной колонны, при которой извлекают основные части компонентов в упомянутой относительно менее летучей фракции.

29. Устройство для разделения потока газа, содержащего метан, С₂-компоненты, С₃-компоненты и более тяжелые углеводородные компоненты, на летучую фракцию остаточного газа и относительно менее летучую фракцию, содержащую основную часть упомянутых С₂-компонентов, С₃-компонентов, и более тяжелых углеводородных компонентов или упомянутых С₃-компонентов и более тяжелых углеводородных компонентов, в котором имеются

(a) первое средство охлаждения для охлаждения упомянутого газа под давлением, подключенное так, чтобы обеспечить охлажденный поток под давлением;

(b) первое средство расширения, подключенное так, чтобы принимать по меньшей мере часть упомянутого охлажденного потока под давлением и расширять его до более низкого давления, в результате чего упомянутый поток дополнительно охлаждается; и

(c) дистилляционную колонну, подключенную так, чтобы принимать упомянутый дополнительно охлажденный поток; при этом упомянутая дистилляционная колонна выполнена с возможностью разделения упомянутого дополнительно охлажденного потока на отбираемый с верха поток паров и на упомянутую относительно менее летучую фракцию;

отличающийся тем, что упомянутое устройство содержит

(1) упомянутое первое средство охлаждения, охлаждающее упомянутый питающий газ под давлением, достаточным для, по существу, частичного его конденсирования;

(2) первое средство разделения, подключенное к упомянутому первому средству охлаждения так, чтобы принимать упомянутый частично конденсированный питающий материал и разделить его на поток паров и по меньшей мере на один поток жидкости;

(3) средство деления, подключенное к упомянутому первому средству разделения так, чтобы принимать упомянутый поток паров и разделить его на первый и второй потоки;

(4) объединяющее средство, подключенное к упомянутому средству деления и упомянутому первому средству разделения так, чтобы принимать упомянутый первый поток и по меньшей мере часть упомянутого по меньшей мере одного потока жидкости, и формировать объединенный поток;

(5) второе средство охлаждения, подключенное к упомянутому объединяющему средству так, чтобы принимать упомянутый объединенный поток и охлаждать его до степени, достаточной для его, по существу, полного конденсирования;

(6) второе средство расширения, подключенное к упомянутому второму средству охлаждения так, чтобы принимать упомянутый, по существу, сконденсированный объединенный поток и расширять его до упомянутого более низкого давления; при этом упомянутое второе средство расширения подключено также к упомянутой дистилляционной колонне так, чтобы подавать упомянутый расширенный охлажденный объединенный поток в упомянутую дистилляционную колонну в первом положении подачи в середине колонны;

(7) причем упомянутое первое средство расширения подключено к упомянутому средству деления так, чтобы принимать упомянутый второй поток и расширять его до упомянутого более низкого давления; и при этом упомянутое первое средство расширения подключено также к упомянутой дистилляционной колонне так, чтобы подавать упомянутый расширенный второй поток в упомянутую дистилляционную колонну во втором положении подачи в середине колонны;

(8) третье средство расширения, подключенное к упомянутому первому средству разделения так, чтобы принимать остающуюся часть упомянутого по меньшей мере одного потока жидкости и расширять его до упомянутого более низкого давления; причем упомянутое третье средство расширения подключено также к упомянутой дистилляционной колонне так, чтобы подавать упомянутый расширенный поток жидкости в упомянутую дистилляционную колонну в третьем положении подачи в середине колонны;

(9) средство выведения паров, подключенное к упомянутой дистилляционной колонне так, чтобы принимать поток паров перегонки из участка упомянутой дистилляционной колонны, расположенного ниже упомянутого расширенного второго потока;

(10) теплообменное средство, подключенное к упомянутому средству выведения паров так, чтобы принимать упомянутый поток паров перегонки и охлаждать его до степени, достаточной для того, чтобы сконденсировать по меньшей мере его часть;

(11) второе средство разделения, подключенное к упомянутому теплообменному средству так, чтобы принимать упомянутый частично сконденсированный поток перегонки и разделять его, тем самым формируя поток остаточных паров и конденсированный поток; причем упомянутое второе разделяющее средство подключено также к упомянутой дистилляционной колонне так, чтобы подавать по меньшей мере часть упомянутого конденсированного потока в упомянутую дистилляционную колонну в верхнем положении подачи;

(12) причем упомянутая дистилляционная колонна таъцх подключена к упомянутому теплообменному средству так, чтобы подавать по меньшей мере часть упомянутого отбираемого с верха потока паров, отделенного в ней в теплообмен с упомянутым потоком паров перегонки, и нагревать упомянутый отбираемый с верха поток паров, тем самым обеспечивая по меньшей мере часть охлаждения в средстве (10), а затем выпускать по меньшей мере часть упомянутого нагретого отбираемого с верха потока паров в качестве упомянутой летучей фракции остаточного газа; и

(13) средство управления, регулирующее количества и температуры упомянутых питающих потоков в упомянутую дистилляционную колонну так, чтобы обеспечивать поддержание такой температуры верхнего погона упомянутой дистилляционной колонны, при которой извлекают основные части компонентов в упомянутой относительно менее летучей фракции.

30. Устройство для разделения потока газа, содержащего метан, С₂-компоненты, С₃-компоненты и более тяжелые углеводородные компоненты, на летучую фракцию остаточного газа и относительно менее летучую фракцию, содержащую основную часть упомянутых С₂-компонентов, С₃-компонентов, и более тяжелых углеводородных компонентов или упомянутых С₃-компонентов и более тяжелых углеводородных компонентов, в котором имеются

(a) первое средство охлаждения для охлаждения упомянутого газа под давлением, подключенное так, чтобы обеспечить охлажденный поток под давлением;

(b) первое средство расширения, подключенное так, чтобы принимать по меньшей мере частьупомянутого охлажденного потока под давлением и расширять его до более низкого давления, в результате чего упомянутый поток дополнительно охлаждается; и

(c) дистилляционную колонну, подключенную так, чтобы принимать упомянутый дополнительно охлажденный поток; при этом упомянутая дистилляционная колонна выполнена с возможностью разделения упомянутого дополнительно охлажденного потока на отбираемый с верха поток паров и на упомянутую относительно менее летучую фракцию;

отличающийся тем, что упомянутое устройство содержит

(1) упомянутое первое средство охлаждения, охлаждающее упомянутый питающий газ под давлением, достаточным для, по существу, частичного его конденсирования;

(2) первое средство разделения, подключенное к упомянутому первому средству охлаждения так, чтобы принимать упомянутый частично конденсированный питающий поток и делить его на поток паров и по меньшей мере на один поток жидкости;

(3) средство деления, подключенное к упомянутому первому средству разделения так, чтобы принимать упомянутый поток паров и делить его на первый и второй потоки;

(4) первое объединяющее средство, подключенное к упомянутому средству деления, и упомянутому первому средству разделения так, чтобы принимать упомянутый первый поток, и по меньшей мере часть упомянутого по меньшей мере одного потока жидкости, и для формирования объединенного потока;

(5) второе средство охлаждения, подключенное к упомянутому первому объединяющему средству так, чтобы принимать упомянутый объединенный поток и охлаждать его до степени, достаточной для его, по существу, полного конденсирования;

(6) второе средство расширения, подключенное к упомянутому второму средству охлаждения так, чтобы принимать упомянутый, по существу, сконденсированный объединенный поток и расширять его до упомянутого более низкого давления; при этом упомянутое второе средство расширения подключено также к упомянутой дистилляционной колонне так, чтобы подавать упомянутый расширенный охлажденный объединенный поток в упомянутую дистилляционную колонну в первом положении подачи в середине колонны;

(7) причем упомянутое первое средство расширения подключено к упомянутому средству деления так, чтобы принимать упомянутый второй поток и расширять его до упомянутого более низкого давления; и при этом упомянутое первое средство расширения подключено также к упомянутой дистилляционной колонне так, чтобы подавать упомянутый расширенный второй поток в упомянутую дистилляционную колонну во втором положении подачи в середине колонны;

(8) третье средство расширения, подключенное к упомянутому первому средству разделения так, чтобы принимать остающуюся часть упомянутого по меньшей мере одного потока жидкости и расширять его до упомянутого более низкого давления; причем упомянутое третье средство расширения подключено также к упомянутой дистилляционной колонне так, чтобы подавать упомянутый расширенный поток жидкости в упомянутую дистилляционную колонну в третьем положении подачи в середине колонны;

(9) средство выведения паров, подключенное к упомянутой дистилляционной колонне так, чтобы принимать поток паров перегонки из участка упомянутой дистилляционной колонны, расположенного ниже упомянутого расширенного второго потока;

(10) теплообменное средство, подключенное к упомянутому средству выведения паров так, чтобы принимать упомянутый поток паров перегонки и охлаждать его до степени, достаточной для того, чтобы сконденсировать по меньшей мере его часть;

(11) второе средство разделения, подключенное к упомянутому теплообменному средству так, чтобы принимать упомянутый частично сконденсированный поток перегонки и разделять его, чтобы тем самым сформировать поток остаточных паров и конденсированный поток; причем упомянутое второе средство разделения подключено также к упомянутой дистилляционной колонне, чтобы подавать по меньшей мере часть упомянутого конденсированного потока в упомянутую дистилляционную колонну в верхнем положении подачи;

(12) второе объединяющее средство, подключенное к упомянутой дистилляционной колонне и упомянутому второму средству разделения так, чтобы принимать упомянутый отбираемый с верха поток паров и упомянутый поток остаточных паров, и формировать объединенный поток паров;

(13) причем упомянутое второе объединяющее средство подключено также к упомянутому теплообменному средству так, чтобы направлять по меньшей мере часть упомянутого объединенного потока паров в теплообмен с упомянутым потоком паров перегонки, и нагревать упомянутый объединенный поток паров, тем самым обеспечивая по меньшей мере часть охлаждения в средстве (10), а затем выпускать по меньшей мере часть упомянутого нагретого объединенного потока паров в качестве упомянутой летучей фракции остаточного газа; и

(14) средство управления, регулирующее количества и температуры упомянутых питающих потоков в упомянутую дистилляционную колонну так, чтобы обеспечить поддержание такой температуры верхнего погона упомянутой дистилляционной колонны, при которой извлекают основные части компонентов в упомянутой относительно менее летучей фракции.

31. Устройство для разделения потока газа, содержащего метан, С₂-компоненты, С₃-компоненты и более тяжелые углеводородные компоненты, на летучую фракцию остаточного газа и относительно менее летучую фракцию, содержащую основную часть упомянутых С₂-компонентов, С₃-компонентов, и более тяжелых углеводородных компонентов или упомянутых С₃-компонентов и более тяжелых углеводородных компонентов, в котором имеются

(a) первое средство охлаждения для охлаждения упомянутого газа под давлением, подключенное так, чтобы обеспечить охлажденный поток под давлением;

(b) первое средство расширения, подключенное так, чтобы принимать по меньшей мере часть упомянутого охлажденного потока под давлением и расширять его до более низкого давления, в результате чего упомянутый поток дополнительно охлаждается; и

(c) дистилляционную колонну, подключенную так, чтобы принимать упомянутый дополнительно охлажденный поток; при этом упомянутая дистилляционная колонна выполнена с возможностью разделения упомянутого дополнительно охлажденного потока на отбираемый с верха поток паров и на упомянутую относительно менее летучую фракцию;

отличающийся тем, что упомянутое устройство содержит

(1) средство деления, установленное перед упомянутым первым средством охлаждения и делящее упомянутый питающий газ на первый и второй потоки;

(2) второе средство охлаждения, подключенное к упомянутому средству делеэшя так, чтобы принимать упомянутый первый поток и охлаждать его до степени, достаточной для его, по существу, полного конденсирования;

(3) второе средство расширения, подключенное к упомянутому второму средству охлаждения так, чтобы принимать упомянутый, по существу, сконденсированный первый поток и расширять его до упомянутого более низкого давления; причем упомянутое второе средство расширения подключено также к упомянутой дистилляционной колонне так, чтобы подавать упомянутый расширенный охлажденный первый поток в упомянутую дистилляционную колонну в первом положении подачи в середине колонны;

(4) при этом упомянутое первое средство охлаждения подключено к упомянутому первому средству деления так, чтобы принимать упомянутый второй поток; при этом упомянутое первое средство охлаждения выполнено с возможностью охлаждения упомянутого второго потока под давлением, достаточным для его частичного конденсирования;

(5) первое средство разделения, подключенное к упомянутому первому средству охлаждения так, чтобы принимать упомянутый частично конденсированный второй поток и разделить его на поток паров и по меньшей мере на один поток жидкости;

(6) причем первое средство расширения подключено к упомянутому первому средству разделения так, чтобы принимать упомянутый поток паров и расширять его до упомянутого более низкого давления; при этом упомянутое первое средство расширения подключено также к упомянутой дистилляционной колонне так, чтобы подавать упомянутый расширенный поток паров в упомянутую дистилляционную колонну во втором положении подачи в середине колонны;

(7) третье средство расширения, подключенное к упомянутому первому средству разделения так, чтобы принимать по меньшей мере часть упомянутого по меньшей мере одного потока жидкости и расширять его до упомянутого более низкого давления; при этом упомянутое третье средство расширения подключено также к упомянутой дистилляционной колонне так, чтобы подавать упомянутый расширенный поток жидкости в упомянутую дистилляционную колонну в третьем положении подачи в середине колонны;

(8) средство выведения паров, подключенное к упомянутой дистилляционной колонне так, чтобы принимать поток паров перегонки из участка упомянутой дистилляционной колонны, расположенного ниже упомянутого расширенного потока паров;

(9) теплообменное средство, подключенное к упомянутому средству выведения паров так, чтобы принимать упомянутый поток паров перегонки и охлаждать его до степени, достаточной для того, чтобы сконденсировать по меньшей мере его часть;

(10) второе средство разделения, подключенное к упомянутому теплообменному средству так, чтобы принимать упомянутый частично конденсированный поток перегонки и разделять его, чтобы сформировать поток остаточных паров и конденсированный поток; причем упомянутое второе средство разделения подключено также к упомянутой дистилляционной колонне так, чтобы подавать по меньшей мере часть упомянутого конденсированного потока в упомянутую дистилляционную колонну в верхнем положении подачи;

(11) причем упомянутая дистилляционная колонна подключена также к упомянутому теплообменному средству так, чтобы направлять по меньшей мере часть упомянутого отбираемого с верха потока паров, отделенного в ней в теплообмен с упомянутым потоком паров перегонки и нагревать упомянутый отбираемый с верха поток паров, тем самым обеспечивая по меньшей мере часть охлаждения в средстве (9), а затем выпускать по меньшей мере часть упомянутого нагретого отбираемого с верха потока паров в качестве упомянутой летучей фракции остаточных паров; и

(12) средство управления, регулирующее количества и температуры упомянутых питающих потоков в упомянутую дистилляционную колонну так, чтобы обеспечивать поддержание такой температуры верхнего погона упомянутой дистилляционной колонны, при которой извлекают основные части компонентов в упомянутой относительно менее летучей фракции.

32. Устройство для разделения потока газа, содержащего метан, С₂-компоненты, С₃-компоненты и более тяжелые углеводородные компоненты, на летучую фракцию остаточного газа и относительно менее летучую фракцию, содержащую основную часть упомянутых С₂-компонентов, С₃-компонентов, и более тяжелых углеводородных компонентов или упомянутых С₃-компонентов и более тяжелых углеводородных компонентов, в котором имеются

(a) первое средство охлаждения для охлаждения упомянутого газа под давлением, подключенное так, чтобы обеспечивать охлажденный поток под давлением;

(b) первое средство расширения, подключенное так, чтобы принимать по меньшей мере часть упомянутого охлажденного потока под давлением и расширять его до более низкого давления, в результате чего упомянутый поток дополнительно охлаждается; и

(c) дистилляционную колонну, подключенную так, чтобы принимать упомянутый охлажденный поток; при этом упомянутая дистилляционная колонна выполнена с возможностью разделения упомянутого дополнительно охлажденного потока на отбираемый с верха поток паров и на упомянутую относительно менее летучую фракцию;

отличающийся тем, что упомянутое устройство содержит

(1) средство деления, расположенное перед упомянутым первым средством охлаждения и делящее упомянутый питающий газ на первый и второй потоки;

(2) второе средство охлаждения, подключенное к упомянутому средству деления так, чтобы принимать упомянутый первый поток и охладить его до степени достаточной для его по существу полного конденсирования;

(3) второе средство расширения, подключенное к упомянутому второму средству охлаждения так, чтобы принимать упомянутый, по существу, сконденсированный первый поток и расширять его до упомянутого более низкого давления; причем упомянутое второе средство расширения подключено также к упомянутой дистилляционной колонне так, чтобы подавать упомянутый расширенный охлажденный первый поток в упомянутую дистилляционную колонну в первом положении подачи в середине колонны;

(4) при этом упомянутое первое средство охлаждения подключено к упомянутому первому средству деления так, чтобы принимать упомянутый второй поток; при этом упомянутое первое средство охлаждения выполнено с возможностью охлаждения упомянутого второго потока под давлением, достаточным для его частичного конденсирования;

(5) первое средство разделения, подключенное к упомянутому первому средству охлаждения так, чтобы принимать упомянутый частично конденсированный второй поток и разделить его на поток паров и по меньшей мере один поток жидкости;

(6) причем упомянутое первое средство расширения подключено к упомянутому первому средству разделения так, чтобы принимать упомянутый поток паров и расширять его до упомянутого более низкого давления; при этом упомянутое первое средство расширения подключено также к упомянутой дистилляционной колонне так, чтобы подавать упомянутый расширенный поток паров в упомянутую дистилляционную колонну во втором положении подачи в середине колонны;

(7) третье средство расширения, подключенное к упомянутому первому средству разделения так, чтобы принимать по меньшей мере часть упомянутого по меньшей мере одного потока жидкости и расширять его до упомянутого более низкого давления; при этом упомянутое третье средство расширения подключено также к упомянутой дистилляционной колонне так, чтобы подавать упомянутый расширенный поток жидкости в упомянутую дистилляционную колонну в третьем положении подачи в середине колонны;

(8) средство выведения паров, подключенное к упомянутой дистилляционной колонне так, чтобы принимать поток паров перегонки из участка упомянутой дистилляционной колонны, расположенного ниже упомянутого расширенного потока паров;

(9) теплообменное средство, подключенное к упомянутому средству выведения паров так, чтобы принимать упомянутый поток паров перегонки и охлаждать его до степени, достаточной, чтобы сконденсировать по меньшей мере его часть;

(10) второе средство разделения, подключенное к упомянутому теплообменному средству так, чтобы принимать упомянутый частично сконденсированный поток перегонки и разделять его, тем саьыь формируя поток остаточных паров и конденсированный поток, причем упомянутое второе разделяющее средство разделения подключено также к упомянутой дистилляционной колонне так, чтобы подавать по меньшей мере часть упомянутого конденсированного потока в упомянутую дистилляционную колонну в верхнем положении подачи;

(11) объединяющее средство, подключенное к упомянутой дистилляционной колонне и к упомянутому второму разделяющему средству так, чтобы принимать упомянутый отбираемый с верха поток паров и упомянутый поток остаточных паров, и формировать объединенный поток паров;

(12) причем упомянутое объединяющее средство подключено также к упомянутому теплообменному средству так, чтобы направлять по меньшей мере часть упомянутого объединенного потока паров в теплообмен с упомянутым потоком паров перегонки и нагревать упомянутый объединенный поток паров, тем самым обеспечивая по меньшей мере часть охлаждения в средстве (9) и после этого выпускать, по меньшей мере, часть упомянутого нагретого объединенного потока паров в качестве упомянутой летучей фракции остаточного газа; и

(13) средство управления, регулирующее количества и температуры упомянутых питающих потоков в упомянутую дистилляционную колонну так, чтобы обеспечивать поддержание такой температуры верхнего погона упомянутой дистилляционной колонны, при которой извлекают основные части компонентов в упомянутой относительно менее летучей фракции.

33. Устройство для разделения потока газа, содержащего метан, С₂-компоненты, С₃-компоненты и более тяжелые углеводородные компоненты, на летучую фракцию остаточного газа и относительно менее летучую фракцию, содержащую основную часть упомянутых С₂-компонентов, С₃-компонентов, и более тяжелых углеводородных компонентов или упомянутых С₃-компонентов и более тяжелых углеводородных компонентов, в котором имеются

(a) первое средство охлаждения для охлаждения упомянутого газа под давлением, подключенное так, чтобы обеспечивать охлажденный поток под давлением;

(b) первое средство расширения, подключенное так, чтобы принимать по меньшей мере часть упомянутого охлажденного потока под давлением и расширять его до более низкого давления, в результате чего упомянутый поток дополнительно охлаждается; и

(c) дистилляционную колонну, подключенную так, чтобы принимать упомянутый дополнительно охлажденный поток; при этом упомянутая дистилляционная колонна выполнена с возможностью разделения упомянутого дополнительно охлажденного потока на поток паров перегонки и на упомянутую относительно менее летучую фракцию;

отличающийся тем, что упомянутое устройство содержит

(1) средство деления, подключенное к упомянутому первому средству охлаждения так, чтобы принимать упомянутый охлажденный поток и делить его на первый и второй потоки;

(2) второе средство охлаждения, подключенное к упомянутому средству деления так, чтобы принимать упомянутый первый поток и охлаждать его в достаточной степени для того, чтобы, по существу, сконденсировать его;

(3) второе средство расширения, подключенное к упомянутому второму средству охлаждения так, чтобы принимать упомянутый, по существу, сконденсированный первый поток и расширять его до упомянутого более низкого давления; причем упомянутое второе средство расширения подключено также к контактирующему и разделяющему средству так, чтобы подавать упомянутый расширенный охлажденный первый поток в упомянутое контактирующее и разделяющее средство в первом положении подачи в середине колонны; причем упомянутое контактирующее и разделяющее средство может производить отбираемый с верха поток паров и нижний поток жидкости;

(4) при этом упомянутое первое средство расширения подключено к упомянутому средству деления так, чтобы принимать упомянутый второй поток и расширять его до упомянутого более низкого давления; при этом упомянутое первое средство расширения подключено также к упомянутому контактирующему и разделяющему средству так, чтобы подавать упомянутый расширенный второй поток в упомянутое контактирующее и разделяющее средство во втором положении подачи в середине колонны;

(5) и при этом упомянутая дистилляционная колонна подключена к упомянутому контактирующему и разделяющему средству так, чтобы принимать по меньшей мере часть упомянутого нижнего потока жидкости;

(6) средство выведения паров, подключенное к упомянутой дистилляционной колонне так, чтобы принимать поток паров перегонки из верхнего участка упомянутой дистилляционной колонны;

(7) теплообменное средство, подключенное к упомянутому средству выведения паров так, чтобы принимать упомянутый поток паров перегонки и охлаждать его до степени, достаточной для того, чтобы сконденсировать по меньшей мере его часть;

(8) средство разделения, подключенное к упомянутому теплообменному средству так, чтобы принимать упомянутый частично конденсированный поток перегонки и разделять его, чтобы тем самым сформировать поток остаточных паров и конденсированный поток; причем упомянутое разделяющее средство подключено также к упомянутому контактирующему и разделяющему средству так, чтобы подавать по меньшей мере часть упомянутого конденсированного потока в упомянутое контактирующее и разделяющее средство в верхнем положении подачи;

(9) причем упомянутое контактирующее и разделяющее средство подключено также к упомянутому теплообменному средству так, чтобы направлять по меньшей мере часть упомянутого отбираемого с верха потока паров отделяемого в нем в теплообмен с упомянутым потоком паров перегонки и нагревать упомянутый отбираемый с верха поток паров, тем самым обеспечивая по меньшей мере часть охлаждения в средстве (7), и затем выпускать по меньшей мере часть упомянутого нагретого отбираемого с верха потока паров в качестве упомянутой летучей фракции остаточных паров; и

(10) средство управления, регулирующее количества и температуры упомянутых питающих потоков в упомянутое контактирующее и разделяющее средство так, чтобы обеспечить поддержание такой температуры верхнего погона упомянутого контактирующего и разделяющего средства, при которой извлекают основные части компонентов в упомянутой относительно менее летучей фракции.

34. Устройство для разделения потока газа, содержащего метан, С₂-компоненты, С₃-компоненты и более тяжелые углеводородные компоненты, на летучую фракцию остаточного газа и относительно менее летучую фракцию, содержащую основную часть упомянутых С₂-компонентов, С₃-компонентов, и более тяжелых углеводородных компонентов или упомянутых С₃-компонентов и более тяжелых углеводородных компонентов, в котором имеются

(a) первое средство охлаждения для охлаждения упомянутого газа под давлением, подключенное так, чтобы обеспечивать охлажденный поток под давлением;

(b) первое средство расширения, подключенное так, чтобы принимать по меньшей мере часть упомянутого охлажденного потока под давлением и расширять его до более низкого давления, в результате чего упомянутый поток дополнительно охлаждается; и

(c) дистилляционную колонну, подключенную так, чтобы принимать упомянутый дополнительно охлажденный поток; при этом упомянутая дистилляционная колонна выполнена с возможностью разделения упомянутого дополнительно охлажденного потока на поток паров перегонки и на упомянутую относительно менее летучую фракцию;

отличающийся тем, что упомянутое устройство содержит

(1) средство деления, подключенное к упомянутому первому средству охлаждения так, чтобы принимать упомянутый охлажденный поток и делить его на первый и второй потоки;

(2) второе средство охлаждения, подключенное к упомянутому средству деления так, чтобы принимать упомянутый первый поток и охлаждать его в достаточной степени для того, чтобы, по существу, сконденсировать его;

(3) второе средство расширения, подключенное к упомянутому второму средству охлаждения так, чтобы принимать упомянутый, по существу, сконденсированный первый поток и расширять его до упомянутого более низкого давления; причем упомянутое второе средство расширения подключено такжх ъ упомянутому контактирующему и разделяющему средству так, чтобы подавать упомянутый расширенный охлажденный первый поток в упомянутое контактирующее и разделяющее средство в первом положении подачи в середине колонны; причем упомянутое контактирующее и разделяющее средство может производить отбираемый с верха поток паров и нижний поток жидкости;

(4) при этом упомянутое первое средство расширения подключено к упомянутому средству деления так, чтобы принимать упомянутый второй поток и расширять его до упомянутого более низкого давления; при этом упомянутое первое средство расширения подключено также к упомянутому контактирующему и разделяющему средству так, чтобы подавать упомянутый расширенный второй поток в упомянутое контактирующее и разделяющее средство во втором положении подачи в середине колонны;

(5) и при этом упомянутая дистилляционная колонна подключена к упомянутому контактирующему и разделяющему средству так, чтобы принимать по меньшей мере часть упомянутого нижнего потока жидкости;

(6) средство выведения паров, подключенное к упомянутой дистилляционной колонне так, чтобы принимать поток паров перегонки из верхнего участка упомянутой дистилляционной колонны;

(7) теплообменное средство, подключенное к упомянутому средству выведения паров так, чтобы принимать упомянутый поток паров перегонки и охлаждать его до степени, достаточной для того, чтобы сконденсировать по меньшей мере его часть;

(8) средство разделения, подключенное к упомянутому теплообменному средству так, чтобы принимать упомянутый частично конденсированный поток перегонки и разделять его, чтобы тем самым сформировать поток остаточных паров и конденсированный поток; причем упомянутое разделяющее средство подключено также к упомянутому контактирующему и разделяющему средству так, чтобы подавать по меньшей мере часть упомянутого конденсированного потока в упомянутое контактирующее и разделяющее средство в верхнем положении подачи;

(9) объединяющее средство, подключенное к упомянутому контактирующему и разделяющему средству и к упомянутому средству разделения так, чтобы принимать упомянутый отбираемый с верха поток паров и упомянутый поток остаточных паров и для формирования объединенного потока паров;

(10) и при этом упомянутое объединяющее средство подключено также к упомянутому теплообменному средству так, чтобы направлять по меньшей мере часть упомянутого объединенного потока паров в теплообмен с упомянутым потоком паров перегонки и нагревать упомянутый объединенный поток паров, тем самым обеспечивая, по меньшей мере, часть охлаждения в средстве (7), а затем выпускать, по меньшей мере, часть упомянутого нагретого объединенного потока паров в качестве упомянутой летучей фракции остаточного газа; и

(11) средство управления, регулирующее количества и температуры упомянутых питающих потоков в упомянутое контактирующее и разделяющее средство так, чтобы обеспечить поддержание такой температуры верхнего погона упомянутого контактирующего и разделяющего средства, при которой извлекают основные части компонентов в упомянутой относительно менее летучей фракции.

35. Устройство для разделения потока газа, содержащего метан, С₂-компоненты, С₃-компоненты и более тяжелые углеводородные компоненты, на летучую фракцию остаточного газа и относительно менее летучую фракцию, содержащую основную часть упомянутых С2-компонентов, С₃-компонентов, и более тяжелых углеводородных компонентов или упомянутых С₃-компонентов и более тяжелых углеводородных компонентов, в котором имеются

(a) первое средство охлаждения для охлаждения упомянутого газа под давлением, подключенное так, чтобы обеспечивать охлажденный поток под давлением;

(b) первое средство расширения, подключенное так, чтобы принимать по меньшей мере часть упомянутого охлажденного потока под давлением и расширять его до более низкого давления, в результатечего упомянутый поток дополнительно охлаждается; и

(с) дистилляционную колонну, подключенную так, чтобы принимать упомянутый дополнительно охлажденный поток; при этом упомянутая дистилляционная колонна выполнена с возможностью разделения упомянутого дополнительно охлажденного потока на поток паров перегонки и на упомянутую относительно менее летучую фракцию; отличающийся тем, что упомянутое устройство содержит

(1) средство деления, установленное перед упомянутым первым средством охлаждения так, чтобы принимать упомянутый питающий газ на первый и второй потоки;

(2) второе средство охлаждения, подключенное к упомянутому средству деления так, чтобы принимать упомянутый первый поток и охлаждать его в достаточной степени для того, чтобы, по существу, сконденсировать его;

(3) второе средство расширения, подключенное к упомянутому второму средству охлаждения так, чтобы принимать упомянутый, по существу, сконденсированный первый поток и расширять его до упомянутого более низкого давления; причем упомянутое второе средство расширения подключено также к упомянутому контактирующему и разделяющему средству так, чтобы подавать упомянутый расширенный охлажденный первый поток в упомянутое контактирующее и разделяющее средство в первом положении подачи в середине колонны; причем упомянутое контактирующее и разделяющее средство может производить отбираемый с верха поток паров и нижний поток жидкости;

(4) при этом упомянутое первое средство охлаждения подключено к упомянутому средству деления так, чтобы принимать упомянутый второй поток и охлаждать его;

(5) при этом упомянутое первое средство расширения подключено к упомянутому первому средству охлаждения так, чтобы принимать упомянутый охлажденный второй поток и расширять его до упомянутого более низкого давления; причем упомянутое первое средство расширения подключено также к упомянутому контактирующему и разделяющему устройству так, чтобы подавать упомянутый расширенный охлажденный поток в упомянутое контактирующее и разделяющее средство во втором положении подачи в середине колонны;

(6) и при этом упомянутая дистилляционная колонна подключена к упомянутому контактирующему и разделяющему средству так, чтобы принимать по меньшей мере часть упомянутого нижнего потока жидкости;

(7) средство выведения паров, подключенное к упомянутой дистилляционной колонне так, чтобы принимать поток паров перегонки из верхнего участка упомянутой дистилляционной колонны;

(8) теплообменное средство, подключенное к упомянутому средству выведения паров так, чтобы принимать упомянутый поток паров перегонки и охлаждать его до степени, достаточной для того, чтобы сконденсировать по меньшей мере его часть;

(9) средство разделения, подключенное к упомянутому теплообменному средству так, чтобы принимать упомянутый частично конденсированный поток перегонки и разделять его, чтобы тем самым сформировать поток остаточных паров и конденсированный поток; причем упомянутое средство разделения подключено также к упомянутому контактирующему и средству разделения так, чтобы подавать по меньшей мере часть упомянутого конденсированного потока в упомянутое контактирующее и разделяющее средство в верхнем положении подачи;

(10) причем упомянутое контактирующее и разделяющее средство подключено также к упомянутому теплообменному средству так, чтобы направлять по меньшей мере часть упомянутого отбираемого с верха потока паров, отделяемого в нем, в теплообмен с упомянутым потоком паров перегонки и нагревать упомянутый отбираемый с верха поток паров, тем самым обеспечивая по меньшей мере часть охлаждения в средстве (8) и затем выпускать по меньшей мере часть упомянутого нагретого отбираемого с верха потока паров в качестве упомянутой летучей фракции остаточного газа; и

(11) средство управления, регулирующее количества и температуры упомянутых питающих потоков в упомянутое контактирующее и разделяющее средство так, чтобы обеспечить поддержание такой температуры верхнего погона упомянутого контактирующего и разделяющего средства, при которой извлекают основные части компонентов в упомянутой относительно менее летучей фракции.

36. Устройство для разделения потока газа, содержащего метрэ, С₂-компоненты, С₃-компоненты и более тяжелые углеводородные компоненты, на летучую фракцию остаточного газа и относительно менее летучую фракцию, содержащую основную часть упомянутых С₂-компонентов, С₃-компонентов, и более тяжелых углеводородных компонентов или упомянутых С₃-компонентов и более тяжелых углеводородных компонентов, в котором имеются

(a) первое средство охлаждения для охлаждения упомянутого газа под давлением, подключенное так, чтобы обеспечивать охлажденный поток под давлением;

(b) первое средство расширения, подключенное так, чтобы принимать по меньшей мере часть упомянутого охлажденного потока под давлением и расширять его до более низкого давления, в результате чего упомянутый поток дополнительно охлаждается; и

(c) дистилляционную колонну, подключенную так, чтобы принимать упомянутый дополнительно охлажденный поток; при этом упомянутая дистилляционная колонна выполнена с возможностью разделения упомянутого дополнительно охлажденного потока на поток паров перегонки и на упомянутую относительно менее летучую фракцию; отличающийся тем, что упомянутое устройство содержит

(1) средство деления, установленное перед упомянутым первым средством охлаждения и делящее упомянутый питающий газ на первый и второй потоки;

(2) второе средство охлаждения, подключенное к упомянутому средству деления так, чтобы принимать упомянутый первый поток и охлаждать его в достаточной степени для того, чтобы, по существу, сконденсировать его;

(3) второе средство расширения, подключенное к упомянутому второму средству охлаждения так, чтобы принимать упомянутый, по существу, сконденсированный первый поток и расширять его до упомянутого более низкого давления; причем упомянутое второе средство расширения подключено также к упомянутому контактирующему и разделяющему средству так, чтобы подавать упомянутый расширенный охлажденный первый поток в упомянутое контактирующее и разделяющее средство в первом положении подачи в середине колонны; причем упомянутое контактирующее и разделяющее средство может производить отбираемый с верха поток паров и нижний поток жидкости;

(4) при этом упомянутое первое средство расширения подключено к упомянутому средству деления так, чтобы принимать упомянутый второй поток и охлаждать его;

(5) и при этом упомянутое первое средство расширения подключено к упомянутому первому средству охлаждения так, чтобы принимать упомянутый охлажденный второй поток и расширять его до упомянутого более низкого давления; причем упомянутое первое средство расширения подключено также к упомянутому контактирующему и разделяющему средству так, чтобы подавать упомянутый расширенный охлажденный поток в упомянутое контактирующее и разделяющее средство во втором положении подачи в середине колонны;

(6) и при этом упомянутая дистилляционная колонна подключена к упомянутому контактирующему и разделяющему средству так, чтобы принимать по меньшей мере часть упомянутого нижнего потока жидкости;

(7) средство выведения паров, подключенное к упомянутой дистилляционной колонне так, чтобы принимать поток паров перегонки из верхнего участка упомянутой дистилляционной колонны;

(8) теплообменное средство, подключенное к упомянутому средству выведения паров так, чтобы принимать упомянутый поток паров перегонки и охлаждать его до степени, достаточной для того, чтобы сконденсировать по меньшей мере его часть;

(9) средство разделения, подключенное к упомянутому теплообменному средству так, чтобы принимать упомянутый частично конденсированный поток перегонки и разделять его, чтобы тем самым сформировать поток остаточных паров и конденсированный поток; причем упомянутое разделяющее средство подключено также к упомянутому контактирующему и разделяющему средству так, чтобы подавать по меньшей мере часть упомянутого конденсированного потока в упомянутое контактирующее и разделяющее средство в верхнем положении подачи;

(10) объединяющее средство, подключенное к упомянутому контактирующему и разделяющему средству и упомянутому средству разделения так, чтобы принимать упомянутый отбираемый с верха поток паров и упомянутого потока остаточных паров, и для формирования объединенного потока паров;

(11) причем упомянутое объединяющее средство подключено также к упомянутому теплообменному средству так, чтобы направлять по меньшей мере часть упомянутого объединенного потока паров в теплообмен с упомянутым потоком паров перегонки и нагревать упомянутый объединенный поток паров, тем самым обеспечивая по меньшей мере часть охлаждения в средстве (8), а после этого выпускать по меньшей мере часть упомянутого нагретого объединенного потока паров в качестве упомянутой летучей фракции остаточного газа; и

(12) средство управления, регулирующее количества и температуры упомянутых питающих потоков в упомянутое контактирующее и разделяющее средство так, чтобы обеспечивать поддержание такой температуры верхнего погона упомянутого контактирующего и разделяющего средства, при которой извлекают основные части компонентов в упомянутой относительно менее летучей фракции.

37. Устройство для разделения потока газа, содержащего метан, С₂-компоненты, С₃-компоненты и более тяжелые углеводородные компоненты, на летучую фракцию остаточного газа и относительно менее летучую фракцию, содержащую основную часть упомянутых С₂-компонентов, С₃-компонентов, и более тяжелых углеводородных компонентов или упомянутых С₃-компонентов и более тяжелых углеводородных компонентов, в котором имеются

(a) первое средство охлаждения для охлаждения упомянутого газа под давлением, подключенное так, чтобы обеспечить охлажденный поток под давлением;

(b) первое средство расширения, подключенное так, чтобы принимать по меньшей мере часть упомянутого охлажденного потока под давлением и расширять его до более низкого давления, в результате чего упомянутый поток дополнительно охлаждается; и

(c) дистилляционную колонну, подключенную так, чтобы принимать упомянутый дополнительно охлажденный поток; при этом упомянутая дистилляционная колонна выполнена с возможностью разделения упомянутого дополнительно охлажденного потока на поток паров перегонки и на упомянутую относительно менее летучую фракцию; отличающийся тем, что упомянутое устройство содержит

(1) упомянутое первое средство охлаждения, охлаждающее упомянутый питающий газ под давлением, достаточным для его частичного конденсирования;

(2) первое средство разделения, подключенное к упомянутому первому средству охлаждения так, чтобы принимать упомянутый частично конденсированный питающий поток и разделять его на поток паров и по меньшей мере один поток жидкости;

(3) средство деления, подключенное к упомянутому первому средству разделения так, чтобы принимать упомянутый поток паров и делить его на первый и второй потоки;

(4) второе средство охлаждения, подключенное к упомянутому средству деления так, чтобы принимать упомянутый первый поток и охлаждать его в достаточной степени для того, чтобы, по существу, сконденсировать его;

(5) второе средство расширения, подключенное к упомянутому второму средству охлаждения так, чтобы принимать упомянутый, по существу, сконденсированный первый поток и расширять его до упомянутого более низкого давления; причем упомянутое второе средство расширения подключено также к упомянутому контактирующему и разделяющему средству так, чтобы подавать упомянутый расширенный охлажденный первый поток в упомянутое контактирующее и разделяющее средство в первом положении подачи в середине колонны; причем упомянутое контактирующее и разделяющее средство может производить отбираемый с верха поток паров и нижний поток жидкости;

(6) при этом упомянутое первое средство расширения подключено к упомянутому средству деления так, чтобы принимать упомянутый второй поток и расширять его до упомянутого более низкого давления; причем упомянутое первое средство расширения подключено также к упомянутому контактирующему и разделяющему средству так, чтобы подавать упомянутый расширенный второй потоъ т упомянутое контактирующее и разделяющее средство во втором положении подачи в середине колонны;

(7) третье средство расширения, подключенное к упомянутому первому средству разделения так, чтобы принимать по меньшей мере часть упомянутого по меньшей мере одного потока жидкости и расширять его до упомянутого более низкого давления; причем упомянутое третье средство расширения подключено также к упомянутому контактирующему и разделяющему устройству так, чтобы подавать упомянутый расширенный поток жидкости в упомянутое контактирующее и разделяющее средство в третьем положении подачи в середине колонны;

(8) причем упомянутая дистилляционная колонна подключена к упомянутому контактирующему и разделяющему средству так, чтобы принимать по меньшей мере часть упомянутого нижнего потока жидкости;

(9) средство выведения паров, подключенное к упомянутой дистилляционной колонне так, чтобы принимать поток паров перегонки из верхнего участка упомянутой дистилляционной колонны;

(10) теплообменное средство, подключенное к упомянутому средству выведения паров так, чтобы принимать упомянутый поток паров перегонки и охлаждать его до степени, достаточной, чтобы сконденсировать по меньшей мере его часть;

(11) второе средство разделения, подключенное к упомянутому теплообменному средству так, чтобы принимать упомянутый частично конденсированный поток перегонки и разделять его, тем самым сформировать поток остаточных паров и конденсированный поток; причем упомянутое второе разделяющее средство подключено также к упомянутому контактирующему и разделяющему средству так, чтобы подавать по меньшей мере часть упомянутого конденсированного потока в упомянутое контактирующее и разделяющее средство в верхнем положении подачи;

(12) причем упомянутое контактирующее и разделяющее средство подключено также к упомянутому теплообменному средству так, чтобы направлять по меньшей мере часть отделяемого в нем упомянутого отбираемого с верха потока паров в теплообмен с упомянутым потоком паров перегонки, и чтобы нагревать упомянутый отбираемый с верха поток паров, тем самым обеспечивая по меньшей мере часть охлаждения в средстве (10) и выпускать по меньшей мере часть упомянутого нагретого отбираемого с верха потока паров в качестве упомянутой летучей фракции остаточного газа; и

(13) средство управления, регулирующее количества и температуры упомянутых питающих потоков в упомянутом контактирующем и разделяющем средстве так, чтобы обеспечивать поддержание такой температуры верхнего погона упомянутого контактирующего и разделяющего средства, при которой извлекают основные части компонентов в упомянутой относительно менее летучей фракции.

38. Устройство для разделения потока газа, содержащего метан, С₂-компоненты, С₃-компоненты и более тяжелые углеводородные компоненты, на летучую фракцию остаточного газа и относительно менее летучую фракцию, содержащую основную часть упомянутых С₂-компонентов, С₃-компонентов, и более тяжелых углеводородных компонентов или упомянутых С₃-компонентов и более тяжелых углеводородных компонентов, в котором имеются

(a) первое средство охлаждения для охлаждения упомянутого газа под давлением, подключенное так, чтобы обеспечивать охлажденный поток под давлением;

(b) первое средство расширения, подключенное так, чтобы принимать по меньшей мере часть упомянутого охлажденного потока под давлением и расширять его до более низкого давления, в результате чего упомянутый поток дополнительно охлаждается; и

(с) дистилляционную колонну, подключенную так, чтобы принимать упомянутый дополнительно охлажденный поток; при этом упомянутая дистилляционная колонна выполнена с возможностью разделения упомянутого дополнительно охлажденного потока на поток паров перегонки и на упомянутую относительно менее летучую фракцию;

отличающийся тем, что упомянутое устройство содержит

(1) упомянутое первое средство охлаждения, охлаждающее упомянутый питающий газ под давлением, достаточным для его частичного конденсирования;

(2) первое средство разделения, подключенное к упомянутому первому охлаждающему средству так, чтобы принимать упомянутый частично конденсированный питающий поток и разделять его на поток паров и по меньшей мере на один поток жидкости;

(3) средство деления, подключенное к упомянутому первому средству разделения так, чтобы принимать упомянутый поток паров и делить его на первый и второй потоки;

(4) второе средство охлаждения, подключенное к упомянутому средству деления так, чтобы принимать упомянутый первый поток и охлаждать его в достаточной степени, чтобы, по существу, сконденсировать его;

(5) второе средство расширения, подключенное к упомянутому второму средству охлаждения так, чтобы принимать упомянутый, по существу, конденсированный первый поток и расширять его до упомянутого более низкого давления; причем упомянутое второе средство расширения подключено также к контактирующему и разделяющему средству так, чтобы направлять упомянутый расширенный охлажденный первый поток в упомянутое контактирующее и разделяющее средство в первом положении подачи в середине колонны; причем упомянутое контактирующее и разделяющее средство создает отбираемый с верха поток паров и нижний поток жидкости;

(6) при этом упомянутое первое средство расширения подключено к упомянутому средству деления так, чтобы принимать упомянутый второй поток и расширять его до упомянутого более низкого давления; причем упомянутое первое средство расширения подключено также к упомянутому контактирующему и разделяющему средству так, чтобы подавать упомянутый расширенный второй поток в упомянутое контактирующее и разделяющее средство во втором положении подачи в середине колонны;

(7) третье средство расширения, подключенное к упомянутому первому разделяющему средству так, чтобы принимать по меньшей мере часть упомянутого по меньшей мере одного потока жидкости и расширять его до упомянутого более низкого давления; причем упомянутое третье средство расширения подключено также к упомянутому контактирующему и разделяющему средству так, чтобы подавать упомянутый расширенный поток жидкости в упомянутое контактирующее и разделяющее средство в третьем положении подачи в середине колонны;

(8) причем упомянутая дистилляционная колонна подключена к упомянутому контактирующему и разделяющему средству так, чтобы принимать по меньшей мере часть упомянутого нижнего потока жидкости;

(9) средство выведения паров, подключенное к упомянутой дистилляционной колонне так, чтобы принимать поток паров перегонки из верхнего участка упомянутой дистилляционной колонны;

(10) теплообменное средство, подключенное к упомянутому средству выведения паров так, чтобы принимать упомянутый поток паров перегонки и охлаждать его до степени, достаточной, чтобы сконденсировать по меньшей мере его часть;

(11) второе средство разделения, подключенное к упомянутому теплообменному средству так, чтобы принимать упомянутый частично сконденсированный поток перегонки и разделять его, чтобы тем самым сформировать поток остаточных паров и конденсированный поток; причем упомянутое второе средство разделения подключено также к упомянутому контактирующему и разделяющему средству так, чтобы подавать по меньшей мере часть упомянутого конденсированного потока в упомянутое контактирующее и разделяющее средство в верхнем положении подачи;

(12) объединяющее средство, подключенное к упомянутому контактирующему и разделяющему средству и упомянутому второму разделяющему средству так, чтобы принимать упомянутый отбираемый с верха поток паров и упомянутый поток остаточных паров, и для формирования объединенного потока паров;

(13) причем упомянутое объединяющее средство подключено также к упомянутому теплообменному средству так, чтобы направлять по меньшей мере часть упомянутого объединенного потока паров в теплообмен с упомянутым потоком паров перегонки, и чтобы нагревать упомянутый поток паров перегонки, тем самым обеспечивая по меньшей мере часть охлаждения в средстве (10) и после этого выпускать по меньшей мере часть упомянутого нагретюую объединенного потока паров в качестве упомянутой летучей фракции остаточного газа; и

(14) средство управления, регулирующее количества и температуры упомянутых питающих потоков в упомянутое контактирующее и разделяющее средство так, чтобы обеспечить поддержание такой температуры верхнего погона упомянутого контактирующего и разделяющего средства, при которой извлекают основные части компонентов в упомянутой относительно менее летучей фракции.

39. Устройство для разделения потока газа, содержащего метан, С₂-компоненты, С₃-компоненты и более тяжелые углеводородные компоненты, на летучую фракцию остаточного газа и относительно менее летучую фракцию, содержащую основную часть упомянутых С₂-компонентов, С₃-компонентов, и более тяжелых углеводородных компонентов или упомянутых С₃-компонентов и более тяжелых углеводородных компонентов, в котором имеются

(a) первое средство охлаждения для охлаждения упомянутого газа под давлением, подключенное так, чтобы обеспечивать охлажденный поток под давлением;

(b) первое средство расширения, подключенное так, чтобы принимать по меньшей мере часть упомянутого охлажденного потока под давлением и расширять его до более низкого давления, в результате чего упомянутый поток дополнительно охлаждается; и

(с) дистилляционную колонну, подключенную так, чтобы принимать упомянутый дополнительно охлажденный поток; при этом упомянутая дистилляционная колонна выполнена с возможностью разделения упомянутого дополнительно охлажденного потока на поток паров перегонки и на упомянутую относительно менее летучую фракцию;

отличающийся тем, что упомянутое устройство содержит

(1) упомянутое первое средство охлаждения, охлаждающее упомянутый питающий газ под давлением, достаточным для его частичного конденсирования;

(2) первое средство разделения, подключенное к упомянутому первому охлаждающему средству так, чтобы принимать упомянутый частично конденсированный питающий поток и разделять его на поток паров и по меньшей мере на один поток жидкости;

(3) средство деления, подключенное к упомянутому первому средству разделения так, чтобы принимать упомянутый поток паров и его деления на первый и второй потоки;

(4) объединяющее средство, подключенное к упомянутому средству деления и упомянутому первому средству разделения так, чтобы принимать упомянутый первый поток, и по меньшей мере часть упомянутого по меньшей мере одного потока жидкости, и для формирования объединенного потока;

(5) второе средство охлаждения, подключенное к упомянутому объединяющему средству так, чтобы принимать упомянутый объединенный поток и охлаждать его в достаточной степени для того, чтобы, по существу, сконденсировать его;

(6) второе средство расширения, подключенное к упомянутому второму средству охлаждения так, чтобы принимать упомянутый по существу конденсированный объединенный поток и расширять его до упомянутого более низкого давления; причем упомянутое второе средство расширения подключено также к упомянутому контактирующему и разделяющему средству так, чтобы подавать упомянутый расширенный охлажденный объединенный поток в упомянутое контактирующее и разделяющее средство в первом положении подачи в середине колонны; причем упомянутое контактирующее и разделяющее средство может производить отбираемый с верха поток паров и нижний поток жидкости;

(7) при этом упомянутое первое средство расширения подключено к упомянутому средству деления так, чтобы принимать упомянутый второй поток и расширять его до упомянутого более низкого давления; причем упомянутое первое средство расширения подключено также к упомянутому контактирующему и разделяющему средству так, чтобы подавать упомянутый расширенный второй поток в упомянутое контактирующее и разделяющее средство во втором положении подачи в середине колонны;

(8) третье средство расширения, подключенное к упомянутому первому средству разделения так, чтобы принимать остающуюся часть упомянутого по меньшей мере одного потока жидкости и расширять его до упомянутого более низкого давления; причем упомянутое третье средство расширения подключено также к упомянутому контактирующему и разделяющему средству так, чтобы подавать упомянутый расширенный поток жидкости в упомянутое контактирующее и разделяющее средство в третьем положении подачи в середине колонны;

(9) и при этом упомянутая дистилляционная колонна подключена к упомянутому контактирующему и разделяющему средству так, чтобы принимать по меньшей мере часть упомянутого нижнего потока жидкости;

(10) средство выведения паров, подключенное к упомянутой дистилляционной колонне так, чтобы принимать поток паров перегонки из верхнего участка упомянутой дистилляционной колонны;

(11) теплообменное средство, подключенное к упомянутому средству выведения паров так, чтобы принимать упомянутый поток паров перегонки и охлаждать его до степени, достаточной для того, чтобы сконденсировать по меньшей мере его часть;

(12) второе средство разделения, подключенное к упомянутому теплообменному средству так, чтобы принимать упомянутый частично конденсированный поток перегонки и разделять его, чтобы тем самым сформировать поток остаточных паров и конденсированный поток; причем упомянутое второе разделяющее средство подключено также к упомянутому контактирующему и разделяющему средству так, чтобы подавать по меньшей мере часть упомянутого конденсированного потока в упомянутое контактирующее и разделяющее средство в верхнем положении подачи;

(13) причем упомянутое контактирующее и разделяющее средство подключено также к упомянутому теплообменному средству так, чтобы направлять по меньшей мере часть упомянутого отбираемого с верха потока паров, отделяемого в нем в теплообмен с упомянутым потоком паров перегонки и нагревать упомянутый отбираемый с верха поток паров, тем самым обеспечивая по меньшей мере часть охлаждения в средстве (11), и затем выпускать по меньшей мере часть упомянутого нагретого отбираемого с верха потока паров в качестве упомянутой летучей фракции остаточного газа; и

(14) средство управления, регулирующее количества и температуры упомянутых питающих потоков в упомянутое контактирующее и разделяющее средство так, чтобы обеспечить поддержание такойтемпературы верхнего погона упомянутого контактирующего и разделяющего средства, при которой извлекают основные части компонентов в упомянутой относительно менее летучей фракции.

40. Устройство для разделения потока газа, содержащего метан, С₂-компоненты, С₃-компоненты и более тяжелые углеводородные компоненты, на летучую фракцию остаточного газа и относительно менее летучую фракцию, содержащую основную часть упомянутых С₂-компонентов, С₃-компонентов, и более тяжелых углеводородных компонентов или упомянутых С₃-компонентов и более тяжелых углеводородных компонентов, в котором имеются

(a) первое средство охлаждения для охлаждения упомянутого газа под давлением, подключенное так, чтобы обеспечивать охлажденный поток под давлением;

(b) первое средство расширения, подключенное так, чтобы принимать по меньшей мере часть упомянутого охлажденного потока под давлением и расширять его до более низкого давления, в результате чего упомянутый поток дополнительно охлаждается; и

(с) дистилляционную колонну, подключенную так, чтобы принимать упомянутый дополнительно охлажденный поток; при этом упомянутая дистилляционная колонна выполнена с возможностью разделения упомянутого дополнительно охлажденного потока на поток паров перегонки и на упомянутую относительно менее летучую фракцию;

отличающийся тем, что упомянутое устройство содержит

(1) упомянутое первое средство охлаждения, охлаждающее упомянутый питающий газ под давлением, достаточным для его частичного конденсирования;

(2) первое средство разделения, подключенное к упомянутому первому средству охлаждения так, чтобы принимать упомянутый частично конденсированный питающий потока и разделять его на поток паров и по меньшей мере на один поток жидкости;

(3) средство деления, подключеннох ъ упомянутому первому средству разделения так, чтобы принимать упомянутый поток паров и делить его на первый и второй потоки;

(4) первое объединяющее средство, подключенное к упомянутому средству деления и упомянутому первому средству разделения так, чтобы принимать упомянутый первый поток, и по меньшей мере часть упомянутого по меньшей мере одного потока жидкости, и для формирования объединенного потока;

(5) второе средство охлаждения, подключенное к упомянутому первому объединяющему средству так, чтобы принимать упомянутый объединенный поток и охлаждать его в достаточной степени, чтобы, по существу, сконденсировать его;

(6) второе средство расширения, подключенное к упомянутому второму средству охлаждения так, чтобы принимать упомянутый, по существу, сконденсированный объединенный поток и расширять его до упомянутого более низкого давления; причем упомянутое второе средство расширения подключено также к контактирующему и разделяющему средству так, чтобы подавать упомянутый расширенный охлажденный объединенный поток в упомянутое контактирующее и разделяющее средство в первом положении подачи в середине колонны; причем упомянутое контактирующее и разделяющее средство может производить отбираемый с верха поток паров и нижний поток жидкости;

(7) при этом упомянутое первое средство расширения подключено к упомянутому средству деления так, чтобы принимать упомянутый второй поток и расширять его до упомянутого более низкого давления; причем упомянутое первое средство расширения подключено также к упомянутому контактирующему и разделяющему средству так, чтобы подавать упомянутый расширенный второй поток в упомянутое контактирующее и разделяющее средство во втором положении подачи в середине колонны;

(8) третье средство расширения, подключенное к упомянутому первому средству разделения так, чтобы принимать остающуюся часть упомянутого по меньшей мере одного потока жидкости и для его расширения до упомянутого более низкого давления; причем упомянутое третье средство расширения подключено также к упомянутому контактирующему и разделяющему средству так, чтобы принимать упомянутый расширенный поток жидкости в упомянутое контактирующее и разделяющее средство в третьем положении подачи в середине колонны;

(9) причем упомянутая дистилляционная колонна подключена к упомянутому контактирующему и разделяющему средству так, чтобы принимать по меньшей мере часть упомянутого нижнего потока жидкости;

(10) средство выведения паров, подключенное к упомянутой дистилляционной колонне так, чтобы принимать поток паров перегонки из верхнего участка упомянутой дистилляционной колонны;

(11) теплообменное средство, подключенное к упомянутому средству выведения паров так, чтобы принимать упомянутый поток паров перегонки и охлаждать его до степени, достаточной, чтобы сконденсировать по меньшей мере его часть;

(12) второе средство разделения, подключенное к упомянутому теплообменному средству так, чтобы принимать упомянутый частично сконденсированный поток перегонки и разделять его, чтобы тем самым сформировать поток остаточных паров и конденсированный поток; причем упомянутое второе средство разделения подключено также к упомянутому контактирующему и разделяющему средству так, чтобы подавать по меньшей мере часть упомянутого конденсированного потока в упомянутое контактирующее и разделяющее средство в верхнем положении подачи;

(13) второе объединяющее средство, подключенное к упомянутому контактирующему и разделяющему средству и упомянутому второму разделяющему средству так, чтобы принимать упомянутый отбираемый с верха поток паров и поток остаточных паров, и для формирования объединенного потока паров;

(14) причем второе объединяющее средство подключено также к упомянутому теплообменному средству так, чтобы направлять по меньшей мере часть упомянутого объединенного потока паров в теплообмен с упомянутым потоком паров перегонки, и чтобы нагревать упомянутый объединенный поток паров, тем самым обеспечивая по меньшей мере часть охлаждения в средстве (11), а после выпускать по меньшей мере часть упомянутого нагретого объединенного потока паров в качестве упомянутой летучей фракции остаточного газа; и

(15) средство управления, регулирующее количества и температуры упомянутых питающих потоков в упомянутое контактирующее и разделяющее средство так, чтобы обеспечить поддержание такой температуры верхнего погона упомянутого контактирующего и разделяющего средства, при которой извлекают основные части компонентов в упомянутой относительно менее летучей фракции.

41. Устройство для разделения потока газа, содержащего метан, С₂-компоненты, С₃-компоненты и более тяжелые углеводородные компоненты, на летучую фракцию остаточного газа и относительно менее летучую фракцию, содержащую основную часть упомянутых С₂-компонентов, С₃-компонентов, и более тяжелых углеводородных компонентов или упомянутых С₃-компонентов и более тяжелых углеводородных компонентов, в котором имеются

(а) первое средство охлаждения для охлаждения упомянутого газа под давлением, подключенное так, чтобы обеспечивать охлажденный поток под давлением;

(b) первое средство расширения, подключенное так, чтобы принимать по меньшей мере часть упомянутого охлажденного потока под давлением и расширять его до более низкого давления, в результате чего упомянутый поток дополнительно охлаждается; и

(c) дистилляционную колонну, подключенную так, чтобы принимать упомянутый дополнительно охлажденный поток; при этом упомянутая дистилляционная колонна выполнена с возможностью разделения упомянутого дополнительно охлажденного потока на поток паров перегонки и на упомянутую относительно менее летучую фракцию;

отличающийся тем, что упомянутое устройство содержит

(1) средство деления, установленное перед упомянутым первым средством охлаждения так, чтобы делить упомянутый питающий газ на первый и второй потоки;

(2) второе средство охлаждения, подключенное к упомянутому средству деления так, чтобы принимать упомянутый первый поток и охлаждать его до степени, достаточной для его, по существу, полного конденсирования;

(3) второе средство расширения, подключенное к упомянутому второму средству охлаждения так, чтобы принимать упомянутый, по существу, сконденсированный первый поток и расширять его до упомянутого более низкого давления; причем упомянутое второе средство расширения подключено также к контактирующему и разделяющему средству так, чтобы подавать упомянутый расширенный охлажденный первый поток в упомянутое контактирующее и разделяющее средство в первом положении подачи в середине колонны; причем упомянутое контактирующее и разделяющее средство производит отбираемый с верха поток паров и нижний поток жидкости;

(4) при этом упомянутое первое средство охлаждения подключено к упомянутому первому средству деления так, чтобы принимать упомянутый второй поток, причем упомянутое первое средство охлаждения охлаждает упомянутый второй поток под давлением, по существу, достаточным для его частичного конденсирования;

(5) первое средство разделения, подключенное к упомянутому первому средству охлаждения так, чтобы принимать упомянутый частично конденсированный второй поток и разделять его на поток паров и по меньшей мере на один поток жидкости;

(6) причем упомянутое первое средство расширения, подключено к упомянутому первому средству разделения так, чтобы принимать упомянутый поток паров и расширять его до упомянутого более низкого давления, причем упомянутое первое средство расширения подключено также к упомянутому контактирующему и разделяющему средству так, чтобы подавать упомянутый расширенный поток паров в упомянутое контактирующее и разделяющее средство во втором положении подачи в середине колонны;

(7) третье средство расширения, подключенное к упомянутому первому разделяющему средству так, чтобы принимать по меньшей мере часть упомянутого по меньшей мере одного потока жидкости и расширять его до упомянутого более низкого давления; причем упомянутое третье средство расширения подключено также к упомянутому контактирующхьу и разделяющему средству так, чтобы подавать упомянутый расширенный жидкий поток в упомянутое контактирующее и разделяющее средство в третьем положении подачи в середине колонны;

(8) причем упомянутая дистилляционная колонна подключена к упомянутому контактирующему и разделяющему средству так, чтобы принимать по меньшей мере часть упомянутого нижнего потока жидкости;

(9) средство выведения паров, подключенное к упомянутой дистилляционной колонне так, чтобы принимать поток паров перегонки из верхнего участка упомянутой дистилляционной колонны;

(10) теплообменное средство, подключенное к упомянутому средству выведения паров так, чтобы принимать упомянутый поток паров и охлаждать его до степени, достаточной, чтобы сконденсировать по меньшей мере его часть;

(11) второе средство разделения, подключенное к упомянутому теплообменному средству так, чтобы принимать упомянутый частично сконденсированный поток перегонки и разделять его, чтобы тем самым сформировать поток остаточных паров и конденсированный поток; причем упомянутое второе разделяющее средство подключено также к упомянутому контактирующему и разделяющему средству так, чтобы подавать по меньшей мере часть упомянутого конденсированного потока в упомянутое контактирующее и разделяющее средство в верхнем положении подачи;

(12) причем упомянутое контактирующее и разделяющее средство подключено также к упомянутому теплообменному средству так, чтобы подавать по меньшей мере часть упомянутого отделяемого в нем отбираемого с верха потока паров в теплообмен с упомянутым потоком паров перегонки и нагревать упомянутый отбираемый с верха поток паров, тем самым обеспечивая по меньшей мере часть охлаждения в средстве (10), а после этого выпускать по меньшей мере часть упомянутого нагретого отбираемого с верха потока паров в качестве упомянутой летучей фракции остаточного газа; и

(13) средство управления, регулирующее количества и температуры упомянутых питающих потоков в упомянутое контактирующее и разделяющее средство так, чтобы обеспечить поддержание такой температуры верхнего погона упомянутого контактирующего и разделяющего средства, при которой извлекают основные части компонентов в упомянутой относительно менее летучей фракции.

42. Устройство для разделения потока газа, содержащего метан, С₂-компоненты, С₃-компоненты и более тяжелые углеводородные компоненты, на летучую фракцию остаточного газа и относительно менее летучую фракцию, содержащую основную часть упомянутых С₂-компонентов, С₃-компонентов, и более тяжелых углеводородных компонентов или упомянутых С₃-компонентов и более тяжелых углеводородных компонентов, в котором имеются

(a) первое средство охлаждения для охлаждения упомянутого газа под давлением, подключенное так, чтобы обеспечить охлажденный поток под давлением;

(b) первое средство расширения, подключенное так, чтобы принимать по меньшей мере часть упомянутого охлажденного потока под давлением и расширять его до более низкого давления, в результате чего упомянутый поток дополнительно охлаждается; и

(с) дистилляционную колонну, подключенную так, чтобы принимать упомянутый дополнительно охлажденный поток; при этом упомянутая дистилляционная колонна выполнена с возможностью разделения упомянутого дополнительно охлажденного потока на поток паров перегонки и на упомянутую относительно менее летучую фракцию;

отличающийся тем, что упомянутое устройство содержит

(1) средство деления, установленное перед упомянутым первым средством охлаждения так, чтобы делить упомянутый питающий газ на первый и второй потоки;

(2) второе средство охлаждения, подключенное к упомянутому средству деления так, чтобы принимать упомянутый первый поток и охлаждать его до степени, достаточной для его, по существу, полного конденсирования;

(3) второе средство расширения, подключенное к упомянутому второму средству охлаждения так, чтобы принимать упомянутый, по существу, сконденсированный первый поток и расширять его до упомянутого более низкого давления; причем упомянутое второе средство расширения подключено также к упомянутому контактирующему и разделяющему средству так, чтобы подавать упомянутый расширенный охлажденный первый поток в упомянутое контактирующее и разделяющее средство в первом положении подачи в середине колонны; причем упомянутое контактирующее и разделяющее средство создает отбираемый с верха поток паров и нижний поток жидкости;

(4) при этом упомянутое первое средство охлаждения подключено к упомянутому первому средству деления так, чтобы принимать упомянутый второй поток, причем упомянутое первое средство охлаждения охлаждает упомянутый второй поток под давлением, по существу, достаточным для его частичного конденсирования;

(5) первое средство разделения, подключенное к упомянутому первому средству охлаждения так, чтобы принимать упомянутый частично конденсированный второй поток и разделять его на поток паров и по меньшей мере один поток жидкости;

(6) причем первое средство расширения подключено к упомянутому первому средству разделения так, чтобы принимать упомянутый поток паров и расширять его до упомянутого более низкого давления, причем упомянутое первое средство расширения подключено также к упомянутому контактирующему и разделяющему средству так, чтобы подавать упомянутый расширенный поток паров в упомянутое контактирующее и разделяющее средство во втором положении подачи в середине колонны;

(7) третье средство расширения, подключенное к упомянутому первому средству разделения так, чтобы принимать по меньшей мере часть упомянутого по меньшей мере одного потока жидкости и расширять его до упомянутого более низкого давления; причем упомянутое третье средство расширения подключено также к упомянутому контактирующему и разделяющему средству так, чтобы подавать упомянутый расширенный потока жидкости в упомянутое контактирующее и разделяющее средство в третьем положении подачи в середине колонны;

(8) причем упомянутая дистилляционная колонна подключена к упомянутому контактирующему и разделяющему средству так, чтобы принимать по меньшей мере часть упомянутого нижнего потока жидкости;

(9) средство выведения паров, подключенное к упомянутой дистилляционной колонне так, чтобы принимать поток паров перегонки из верхнего участка упомянутой дистилляционной колонны;

(10) теплообменное средство, подключенное к упомянутому средству выведения паров так, чтобы принимать упомянутый поток паров перегонки и охлаждать его до степени, достаточной, чтобы сконденсировать, по меньшей мере, его часть;

(11) второе средство разделения, подключенное к упомянутому теплообменному средству так, чтобы принимать упомянутый частично конденсированный поток перегонки и разделять его, чтобы тем самым сформировать поток остаточных паров и конденсированный поток; причем упомянутое второе средство разделения подключено также к упомянутому контактирующему и разделяющему средству так, чтобы подавать по меньшей мере часть упомянутого конденсированного потока в упомянутое контактирующее и разделяющее средство в верхнем положении подачи;

(12) объединяющее средство, подключенное к упомянутому контактирующему и разделяющему средству и упомянутому второму разделяющему средству так, чтобы принимать упомянутый отбираемого с верха потока паров и упомянутого потока остаточных паров, и для формирования объединенного потока паров;

(13) причем упомянутое объединяющее средство подключено также к упомянутому теплообменному средству так, чтобы подавать по меньшей мере часть упомянутого объединенного потока паров в теплообмен с упомянутым потоком паров перегонки и нагревать упомянутый объединенный поток паров, тем самым обеспечивая по меньшей мере часть охлаждения в средстве (10) и после этого выпускать по меньшей мере часть упомянутого нагретого объединенного потока паров в качестве упомянутой летучей фракции остаточного газа; и

(14) средство управления, регулирующее количества и температуры упомянутых питающих потоков в упомянутое контактирующее и разделяющее средство так, чтобы обеспечить поддержание такой температуЁы верхнего погона упомянутого контактирующего и разделяющего средства, при которой извлекают основные части компонентов в упомянутой относительно менее летучей фракции.

43. Способ по пп.23-26, отличающийся тем, что

(1) второе средство деления подключено к упомянутому средству разделения так, чтобы делить упомянутый конденсированный поток по меньшей мере на первую часть и вторую часть;

(2) причем второе средство деления подключено также к упомянутой дистилляционной колонне так, чтобы подавать упомянутую первую часть в упомянутую дистилляционную колонну в верхнем положении подачи; и

(3) упомянутое второе средство деления подключено также к упомянутой дистилляционной колонне так, чтобы подавать упомянутую вторую часть в упомянутую дистилляционную колонну в положении подачи, расположенном, по существу, в том же участке, в котором выводится упомянутый поток паров перегонки.

44. Способ по пп.27-32, отличающийся тем, что (1) второе средство деления подключено к упомянутому второму средству разделения так, чтобы делить упомянутый конденсированный поток по меньшей мере на первую часть и вторую часть;

(2) причем упомянутое второе средство деления подключено также к упомянутой дистилляционной колонне так, чтобы подавать упомянутую первую часть в упомянутую дистилляционную колонну в верхнем положении подачи; и

(3) упомянутое второе средство деления подключено также к упомянутой дистилляционной колонне так, чтобы подавать упомянутую вторую часть в упомянутую дистилляционную колонну в положении подачи, находящемся, по существу, в том же участке, в котором выводится упомянутый поток паров перегонки.

45. Способ по пп.33-36, отличающийся тем, что

(1) второе средство деления подключено к упомянутому разделяющему средству разделения так, чтобы делить упомянутый конденсированный поток по меньшей мере на первую часть и вторую часть;

(2) причем упомянутое второе средство деления подключено также к упомянутому контактирующему и разделяющему средству так, чтобы подавать упомянутую первую часть в упомянутое контактирующее и разделяющее средство в верхнем положении подачи; и

(3) упомянутое второе средство деления подключено также к упомянутой дистилляционной колонне так, чтобы подавать упомянутую вторую часть в упомянутую дистилляционную колонну в верхнем положении подачи.

46. Способ по пп.37-42, отличающийся тем, что

(1) второе средство деления подключено к упомянутому второму средству разделения так, чтобы делить упомянутый конденсированный поток по меньшей мере на первую часть и вторую часть;

(2) причем упомянутое второе средство деления подключено также к упомянутому контактирующему и разделяющему средству так, чтобы подавать упомянутую первую часть в упомянутое контактирующее и разделяющее средство в верхнем положении подачи; и

(3) упомянутое второе средство деления подключено также к упомянутой дистилляционной колонне так, чтобы подавать упомянутую вторую часть в упомянутую дистилляционную колонну в верхнем положении подачи.



Текст

Смотреть все

МПК / Метки

МПК: F25J 3/00

Метки: газа, углеводородного, переработка

Код ссылки

<a href="https://eas.patents.su/30-8462-pererabotka-uglevodorodnogo-gaza.html" rel="bookmark" title="База патентов Евразийского Союза">Переработка углеводородного газа</a>
