Устройство мобильной станции, устройство базовой станции, способ управления в устройстве мобильной станции, модуль обработки и система связи

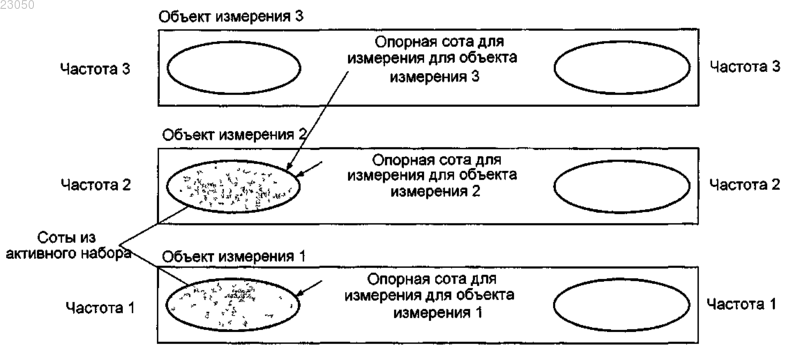

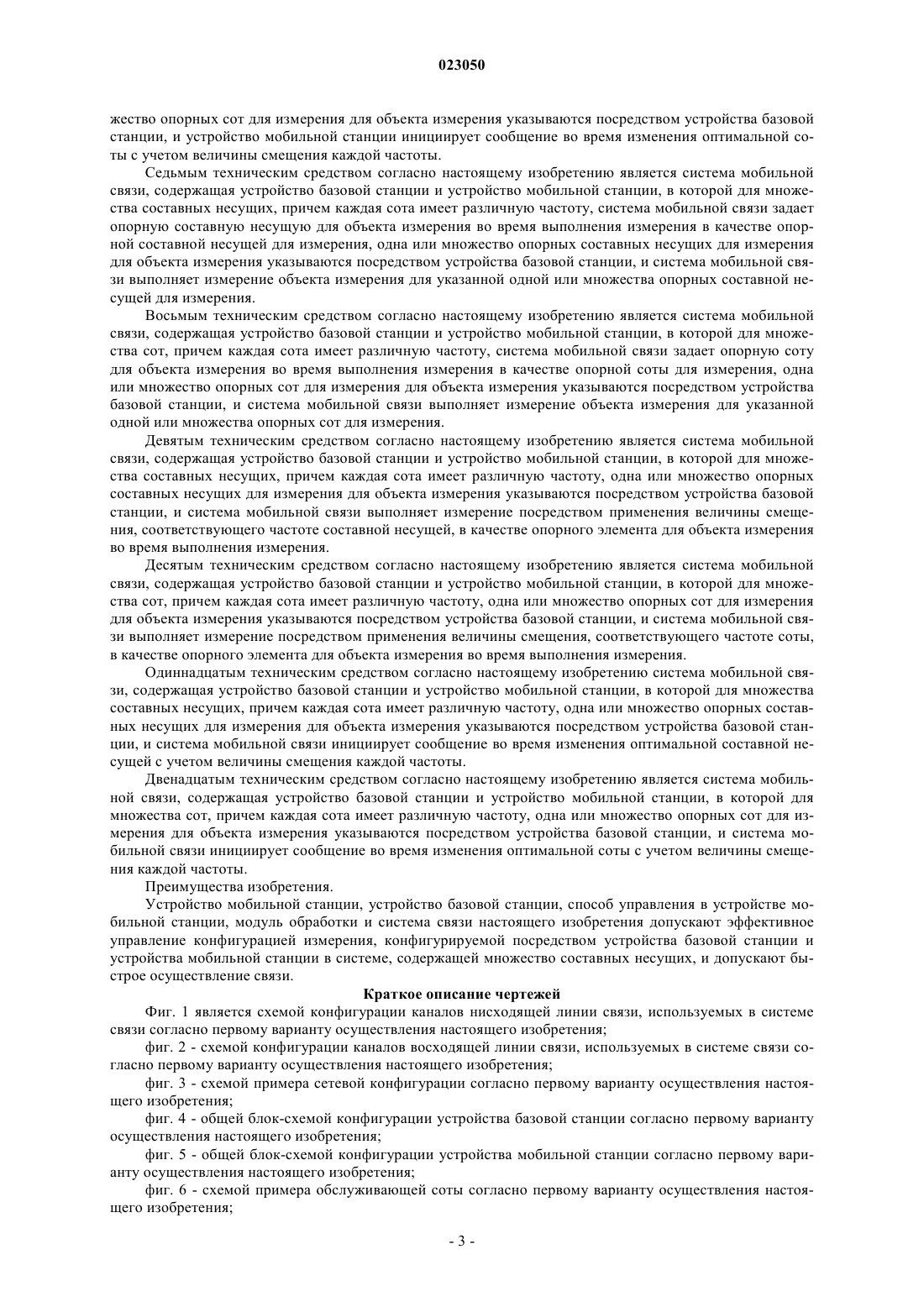

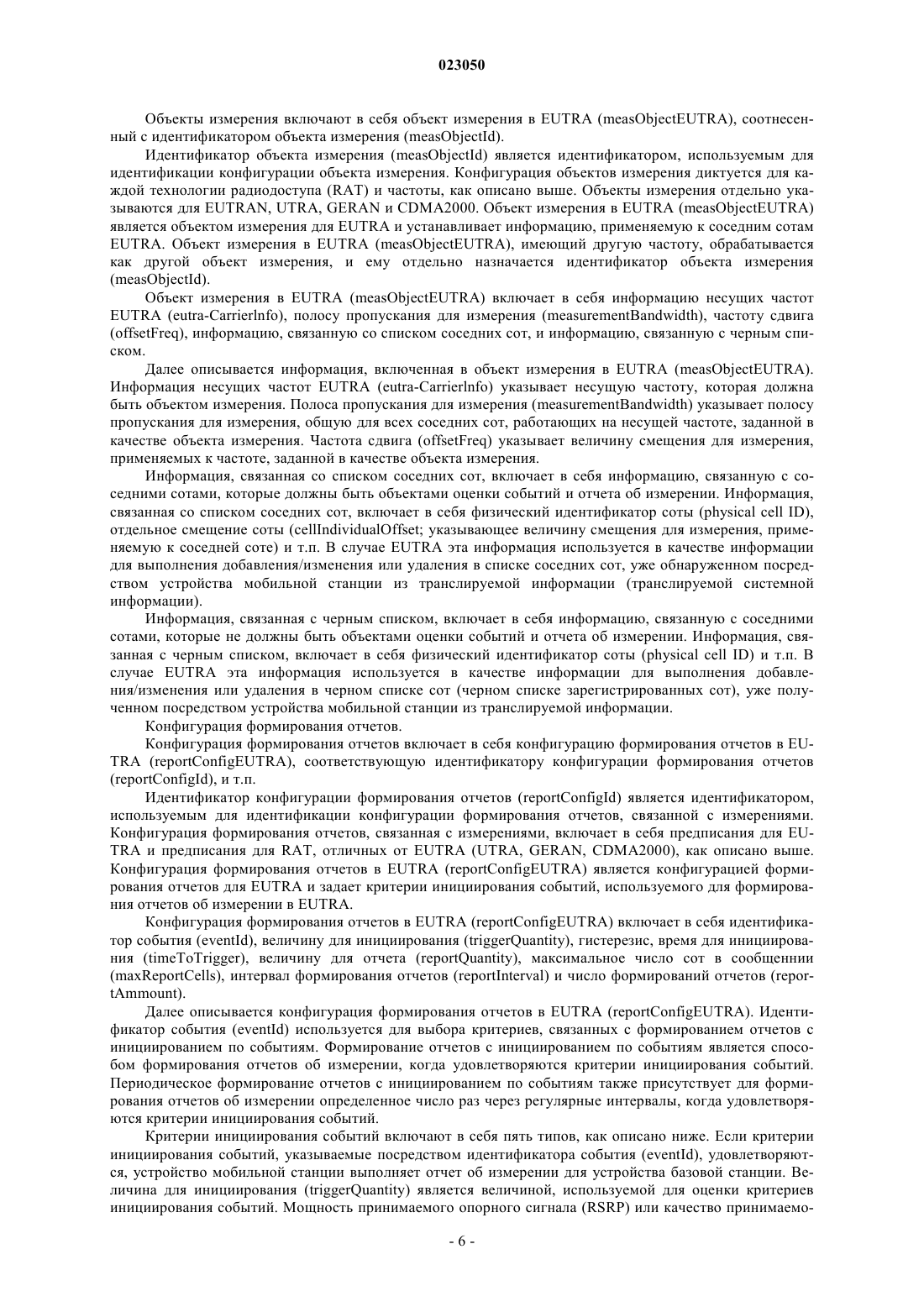

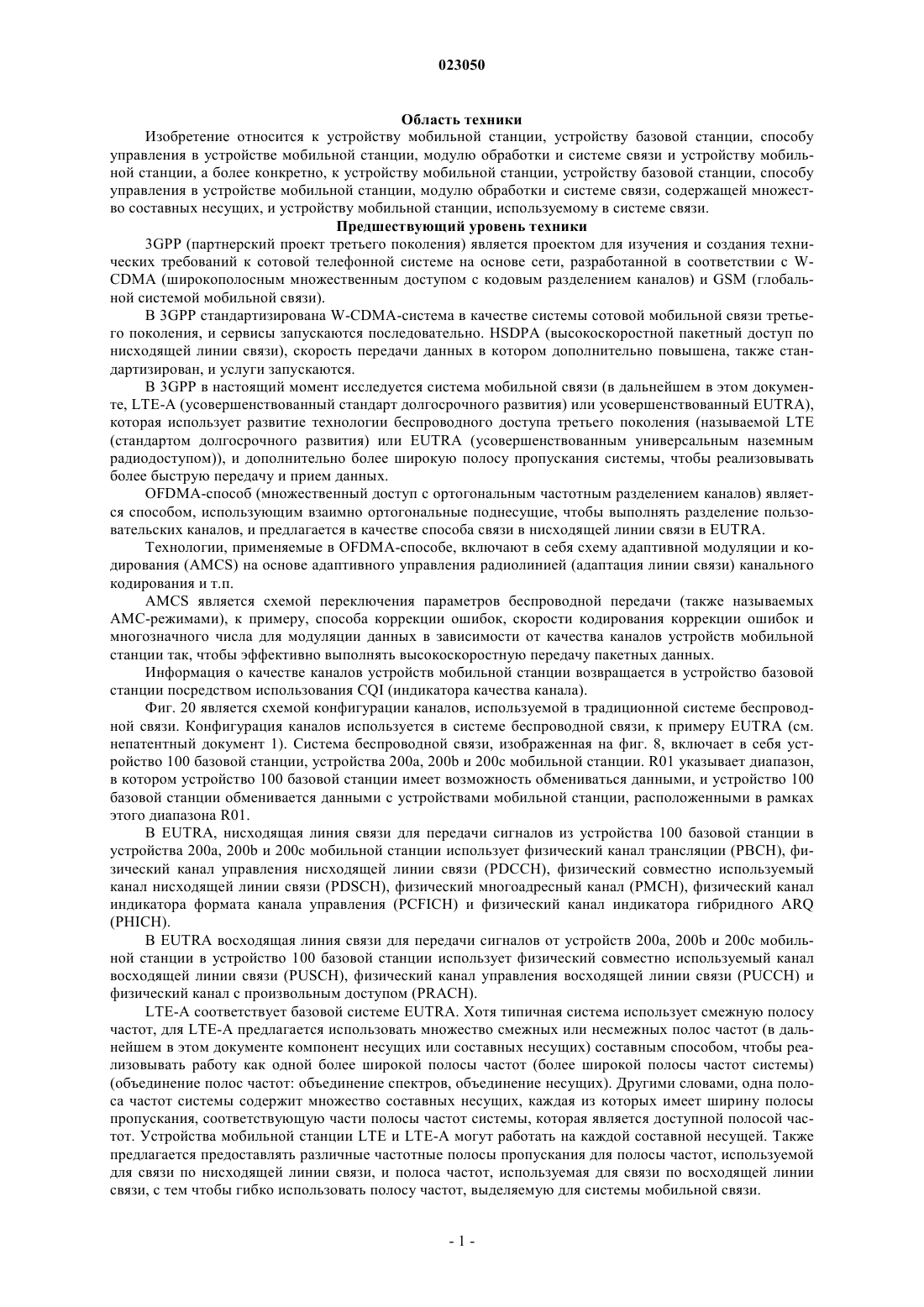

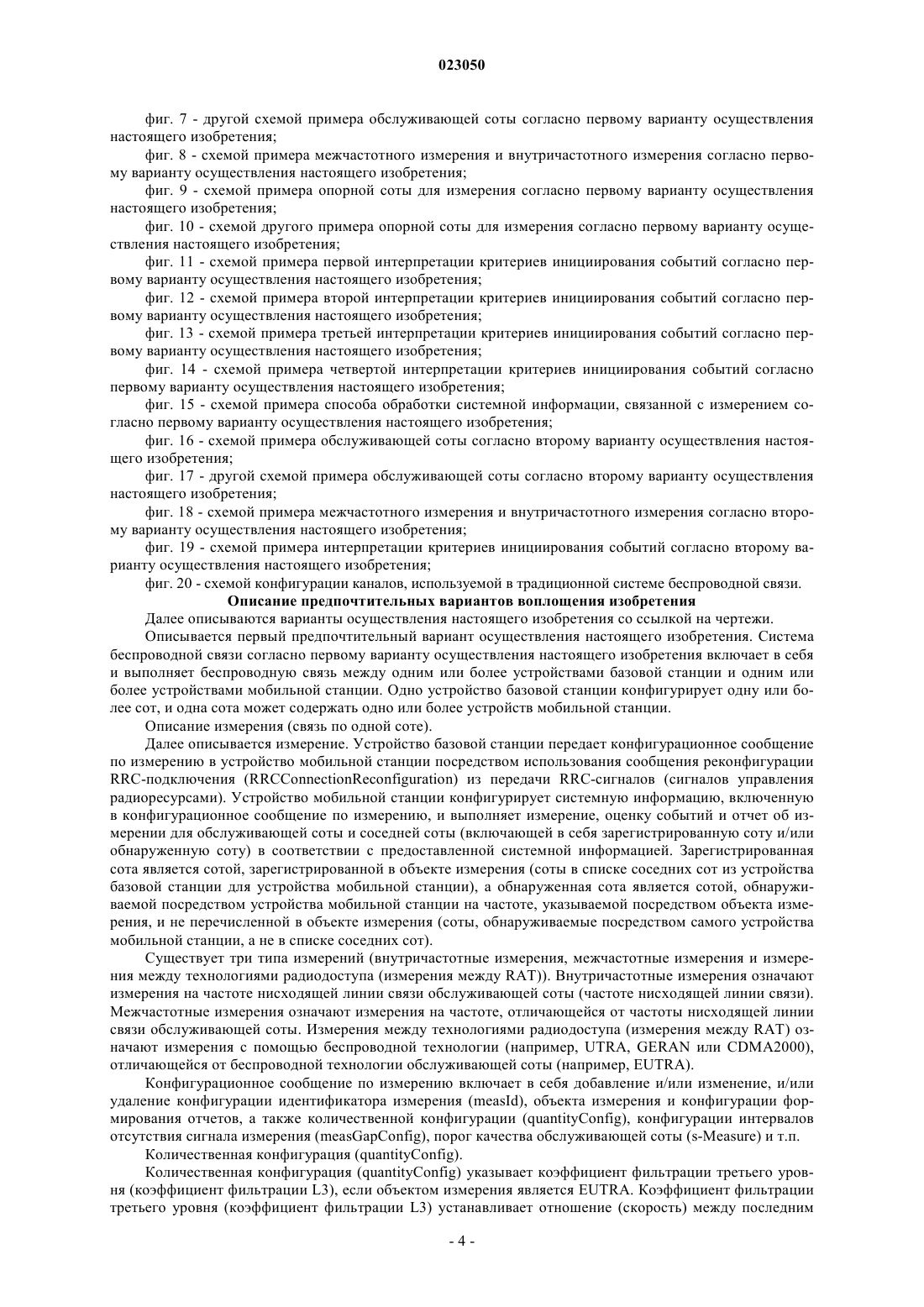

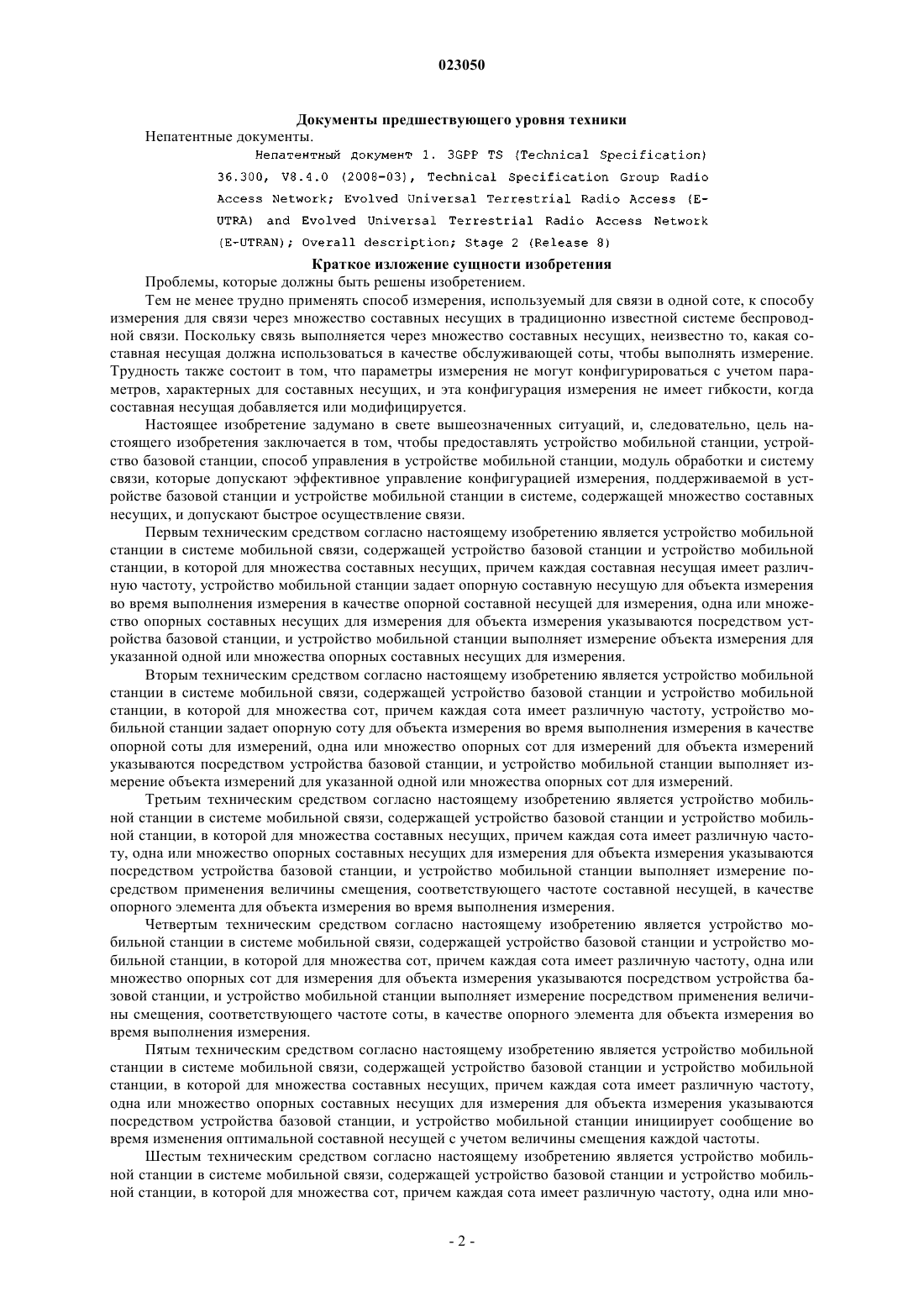

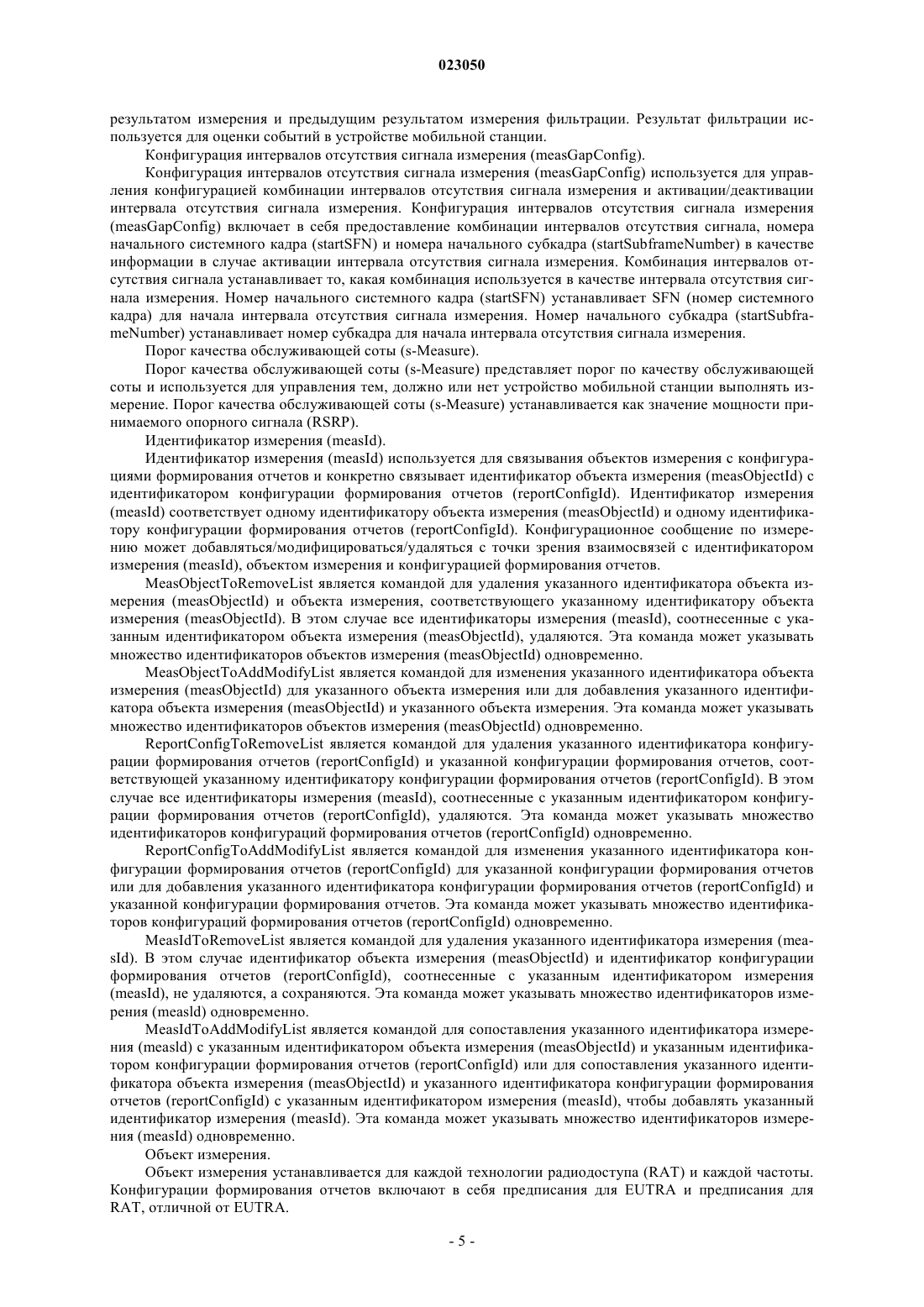

Предусмотрены система связи, устройство базовой станции, устройство мобильной станции и способ связи, которые позволяют эффективно управлять измерительной информацией,сохраненной посредством устройства базовой станции и устройства мобильной станции в системе,имеющей множество составных несущих. Устройство мобильной станции используется в системе мобильной связи, конфигурируемой посредством устройства базовой станции и устройства мобильной станции. Для множества сот, имеющих различные частоты, опорная сота относительно объекта, который должен измеряться, задается как опорная сота для измерения при выполнении измерения. Устройство мобильной станции указывает одну или более опорных сот для измерения для объекта, который должен измеряться, и выполняет измерение объекта, который должен измеряться, для указанной одной или более опорных сот для измерения.(71)(73) Заявитель и патентовладелец: ШАРП КАБУСИКИ КАЙСЯ (JP) Область техники Изобретение относится к устройству мобильной станции, устройству базовой станции, способу управления в устройстве мобильной станции, модулю обработки и системе связи и устройству мобильной станции, а более конкретно, к устройству мобильной станции, устройству базовой станции, способу управления в устройстве мобильной станции, модулю обработки и системе связи, содержащей множество составных несущих, и устройству мобильной станции, используемому в системе связи. Предшествующий уровень техники 3GPP (партнерский проект третьего поколения) является проектом для изучения и создания технических требований к сотовой телефонной системе на основе сети, разработанной в соответствии с WCDMA (широкополосным множественным доступом с кодовым разделением каналов) и GSM (глобальной системой мобильной связи). В 3GPP стандартизирована W-CDMA-система в качестве системы сотовой мобильной связи третьего поколения, и сервисы запускаются последовательно. HSDPA (высокоскоростной пакетный доступ по нисходящей линии связи), скорость передачи данных в котором дополнительно повышена, также стандартизирован, и услуги запускаются. В 3GPP в настоящий момент исследуется система мобильной связи (в дальнейшем в этом документе, LTE-A (усовершенствованный стандарт долгосрочного развития) или усовершенствованный EUTRA),которая использует развитие технологии беспроводного доступа третьего поколения (называемой LTE(стандартом долгосрочного развития) или EUTRA (усовершенствованным универсальным наземным радиодоступом, и дополнительно более широкую полосу пропускания системы, чтобы реализовывать более быструю передачу и прием данных.OFDMA-способ (множественный доступ с ортогональным частотным разделением каналов) является способом, использующим взаимно ортогональные поднесущие, чтобы выполнять разделение пользовательских каналов, и предлагается в качестве способа связи в нисходящей линии связи в EUTRA. Технологии, применяемые в OFDMA-способе, включают в себя схему адаптивной модуляции и кодирования (AMCS) на основе адаптивного управления радиолинией (адаптация линии связи) канального кодирования и т.п.AMCS является схемой переключения параметров беспроводной передачи (также называемых АМС-режимами), к примеру, способа коррекции ошибок, скорости кодирования коррекции ошибок и многозначного числа для модуляции данных в зависимости от качества каналов устройств мобильной станции так, чтобы эффективно выполнять высокоскоростную передачу пакетных данных. Информация о качестве каналов устройств мобильной станции возвращается в устройство базовой станции посредством использования CQI (индикатора качества канала). Фиг. 20 является схемой конфигурации каналов, используемой в традиционной системе беспроводной связи. Конфигурация каналов используется в системе беспроводной связи, к примеру EUTRA (см. непатентный документ 1). Система беспроводной связи, изображенная на фиг. 8, включает в себя устройство 100 базовой станции, устройства 200 а, 200b и 200 с мобильной станции. R01 указывает диапазон,в котором устройство 100 базовой станции имеет возможность обмениваться данными, и устройство 100 базовой станции обменивается данными с устройствами мобильной станции, расположенными в рамках этого диапазона R01. В EUTRA, нисходящая линия связи для передачи сигналов из устройства 100 базовой станции в устройства 200 а, 200b и 200 с мобильной станции использует физический канал трансляции (РВСН), физический канал управления нисходящей линии связи (PDCCH), физический совместно используемый канал нисходящей линии связи (PDSCH), физический многоадресный канал (РМСН), физический канал индикатора формата канала управления (PCFICH) и физический канал индикатора гибридного ARQ(PHICH). В EUTRA восходящая линия связи для передачи сигналов от устройств 200 а, 200b и 200 с мобильной станции в устройство 100 базовой станции использует физический совместно используемый канал восходящей линии связи (PUSCH), физический канал управления восходящей линии связи (PUCCH) и физический канал с произвольным доступом (PRACH).LTE-A соответствует базовой системе EUTRA. Хотя типичная система использует смежную полосу частот, для LTE-A предлагается использовать множество смежных или несмежных полос частот (в дальнейшем в этом документе компонент несущих или составных несущих) составным способом, чтобы реализовывать работу как одной более широкой полосы частот (более широкой полосы частот системы)(объединение полос частот: объединение спектров, объединение несущих). Другими словами, одна полоса частот системы содержит множество составных несущих, каждая из которых имеет ширину полосы пропускания, соответствующую части полосы частот системы, которая является доступной полосой частот. Устройства мобильной станции LTE и LTE-A могут работать на каждой составной несущей. Также предлагается предоставлять различные частотные полосы пропускания для полосы частот, используемой для связи по нисходящей линии связи, и полоса частот, используемая для связи по восходящей линии связи, с тем чтобы гибко использовать полосу частот, выделяемую для системы мобильной связи. Документы предшествующего уровня техники Непатентные документы. Краткое изложение сущности изобретения Проблемы, которые должны быть решены изобретением. Тем не менее трудно применять способ измерения, используемый для связи в одной соте, к способу измерения для связи через множество составных несущих в традиционно известной системе беспроводной связи. Поскольку связь выполняется через множество составных несущих, неизвестно то, какая составная несущая должна использоваться в качестве обслуживающей соты, чтобы выполнять измерение. Трудность также состоит в том, что параметры измерения не могут конфигурироваться с учетом параметров, характерных для составных несущих, и эта конфигурация измерения не имеет гибкости, когда составная несущая добавляется или модифицируется. Настоящее изобретение задумано в свете вышеозначенных ситуаций, и, следовательно, цель настоящего изобретения заключается в том, чтобы предоставлять устройство мобильной станции, устройство базовой станции, способ управления в устройстве мобильной станции, модуль обработки и систему связи, которые допускают эффективное управление конфигурацией измерения, поддерживаемой в устройстве базовой станции и устройстве мобильной станции в системе, содержащей множество составных несущих, и допускают быстрое осуществление связи. Первым техническим средством согласно настоящему изобретению является устройство мобильной станции в системе мобильной связи, содержащей устройство базовой станции и устройство мобильной станции, в которой для множества составных несущих, причем каждая составная несущая имеет различную частоту, устройство мобильной станции задает опорную составную несущую для объекта измерения во время выполнения измерения в качестве опорной составной несущей для измерения, одна или множество опорных составных несущих для измерения для объекта измерения указываются посредством устройства базовой станции, и устройство мобильной станции выполняет измерение объекта измерения для указанной одной или множества опорных составных несущих для измерения. Вторым техническим средством согласно настоящему изобретению является устройство мобильной станции в системе мобильной связи, содержащей устройство базовой станции и устройство мобильной станции, в которой для множества сот, причем каждая сота имеет различную частоту, устройство мобильной станции задает опорную соту для объекта измерения во время выполнения измерения в качестве опорной соты для измерений, одна или множество опорных сот для измерений для объекта измерений указываются посредством устройства базовой станции, и устройство мобильной станции выполняет измерение объекта измерений для указанной одной или множества опорных сот для измерений. Третьим техническим средством согласно настоящему изобретению является устройство мобильной станции в системе мобильной связи, содержащей устройство базовой станции и устройство мобильной станции, в которой для множества составных несущих, причем каждая сота имеет различную частоту, одна или множество опорных составных несущих для измерения для объекта измерения указываются посредством устройства базовой станции, и устройство мобильной станции выполняет измерение посредством применения величины смещения, соответствующего частоте составной несущей, в качестве опорного элемента для объекта измерения во время выполнения измерения. Четвертым техническим средством согласно настоящему изобретению является устройство мобильной станции в системе мобильной связи, содержащей устройство базовой станции и устройство мобильной станции, в которой для множества сот, причем каждая сота имеет различную частоту, одна или множество опорных сот для измерения для объекта измерения указываются посредством устройства базовой станции, и устройство мобильной станции выполняет измерение посредством применения величины смещения, соответствующего частоте соты, в качестве опорного элемента для объекта измерения во время выполнения измерения. Пятым техническим средством согласно настоящему изобретению является устройство мобильной станции в системе мобильной связи, содержащей устройство базовой станции и устройство мобильной станции, в которой для множества составных несущих, причем каждая сота имеет различную частоту,одна или множество опорных составных несущих для измерения для объекта измерения указываются посредством устройства базовой станции, и устройство мобильной станции инициирует сообщение во время изменения оптимальной составной несущей с учетом величины смещения каждой частоты. Шестым техническим средством согласно настоящему изобретению является устройство мобильной станции в системе мобильной связи, содержащей устройство базовой станции и устройство мобильной станции, в которой для множества сот, причем каждая сота имеет различную частоту, одна или мно-2 023050 жество опорных сот для измерения для объекта измерения указываются посредством устройства базовой станции, и устройство мобильной станции инициирует сообщение во время изменения оптимальной соты с учетом величины смещения каждой частоты. Седьмым техническим средством согласно настоящему изобретению является система мобильной связи, содержащая устройство базовой станции и устройство мобильной станции, в которой для множества составных несущих, причем каждая сота имеет различную частоту, система мобильной связи задает опорную составную несущую для объекта измерения во время выполнения измерения в качестве опорной составной несущей для измерения, одна или множество опорных составных несущих для измерения для объекта измерения указываются посредством устройства базовой станции, и система мобильной связи выполняет измерение объекта измерения для указанной одной или множества опорных составной несущей для измерения. Восьмым техническим средством согласно настоящему изобретению является система мобильной связи, содержащая устройство базовой станции и устройство мобильной станции, в которой для множества сот, причем каждая сота имеет различную частоту, система мобильной связи задает опорную соту для объекта измерения во время выполнения измерения в качестве опорной соты для измерения, одна или множество опорных сот для измерения для объекта измерения указываются посредством устройства базовой станции, и система мобильной связи выполняет измерение объекта измерения для указанной одной или множества опорных сот для измерения. Девятым техническим средством согласно настоящему изобретению является система мобильной связи, содержащая устройство базовой станции и устройство мобильной станции, в которой для множества составных несущих, причем каждая сота имеет различную частоту, одна или множество опорных составных несущих для измерения для объекта измерения указываются посредством устройства базовой станции, и система мобильной связи выполняет измерение посредством применения величины смещения, соответствующего частоте составной несущей, в качестве опорного элемента для объекта измерения во время выполнения измерения. Десятым техническим средством согласно настоящему изобретению является система мобильной связи, содержащая устройство базовой станции и устройство мобильной станции, в которой для множества сот, причем каждая сота имеет различную частоту, одна или множество опорных сот для измерения для объекта измерения указываются посредством устройства базовой станции, и система мобильной связи выполняет измерение посредством применения величины смещения, соответствующего частоте соты,в качестве опорного элемента для объекта измерения во время выполнения измерения. Одиннадцатым техническим средством согласно настоящему изобретению система мобильной связи, содержащая устройство базовой станции и устройство мобильной станции, в которой для множества составных несущих, причем каждая сота имеет различную частоту, одна или множество опорных составных несущих для измерения для объекта измерения указываются посредством устройства базовой станции, и система мобильной связи инициирует сообщение во время изменения оптимальной составной несущей с учетом величины смещения каждой частоты. Двенадцатым техническим средством согласно настоящему изобретению является система мобильной связи, содержащая устройство базовой станции и устройство мобильной станции, в которой для множества сот, причем каждая сота имеет различную частоту, одна или множество опорных сот для измерения для объекта измерения указываются посредством устройства базовой станции, и система мобильной связи инициирует сообщение во время изменения оптимальной соты с учетом величины смещения каждой частоты. Преимущества изобретения. Устройство мобильной станции, устройство базовой станции, способ управления в устройстве мобильной станции, модуль обработки и система связи настоящего изобретения допускают эффективное управление конфигурацией измерения, конфигурируемой посредством устройства базовой станции и устройства мобильной станции в системе, содержащей множество составных несущих, и допускают быстрое осуществление связи. Краткое описание чертежей Фиг. 1 является схемой конфигурации каналов нисходящей линии связи, используемых в системе связи согласно первому варианту осуществления настоящего изобретения; фиг. 2 - схемой конфигурации каналов восходящей линии связи, используемых в системе связи согласно первому варианту осуществления настоящего изобретения; фиг. 3 - схемой примера сетевой конфигурации согласно первому варианту осуществления настоящего изобретения; фиг. 4 - общей блок-схемой конфигурации устройства базовой станции согласно первому варианту осуществления настоящего изобретения; фиг. 5 - общей блок-схемой конфигурации устройства мобильной станции согласно первому варианту осуществления настоящего изобретения; фиг. 6 - схемой примера обслуживающей соты согласно первому варианту осуществления настоящего изобретения; фиг. 7 - другой схемой примера обслуживающей соты согласно первому варианту осуществления настоящего изобретения; фиг. 8 - схемой примера межчастотного измерения и внутричастотного измерения согласно первому варианту осуществления настоящего изобретения; фиг. 9 - схемой примера опорной соты для измерения согласно первому варианту осуществления настоящего изобретения; фиг. 10 - схемой другого примера опорной соты для измерения согласно первому варианту осуществления настоящего изобретения; фиг. 11 - схемой примера первой интерпретации критериев инициирования событий согласно первому варианту осуществления настоящего изобретения; фиг. 12 - схемой примера второй интерпретации критериев инициирования событий согласно первому варианту осуществления настоящего изобретения; фиг. 13 - схемой примера третьей интерпретации критериев инициирования событий согласно первому варианту осуществления настоящего изобретения; фиг. 14 - схемой примера четвертой интерпретации критериев инициирования событий согласно первому варианту осуществления настоящего изобретения; фиг. 15 - схемой примера способа обработки системной информации, связанной с измерением согласно первому варианту осуществления настоящего изобретения; фиг. 16 - схемой примера обслуживающей соты согласно второму варианту осуществления настоящего изобретения; фиг. 17 - другой схемой примера обслуживающей соты согласно второму варианту осуществления настоящего изобретения; фиг. 18 - схемой примера межчастотного измерения и внутричастотного измерения согласно второму варианту осуществления настоящего изобретения; фиг. 19 - схемой примера интерпретации критериев инициирования событий согласно второму варианту осуществления настоящего изобретения; фиг. 20 - схемой конфигурации каналов, используемой в традиционной системе беспроводной связи. Описание предпочтительных вариантов воплощения изобретения Далее описываются варианты осуществления настоящего изобретения со ссылкой на чертежи. Описывается первый предпочтительный вариант осуществления настоящего изобретения. Система беспроводной связи согласно первому варианту осуществления настоящего изобретения включает в себя и выполняет беспроводную связь между одним или более устройствами базовой станции и одним или более устройствами мобильной станции. Одно устройство базовой станции конфигурирует одну или более сот, и одна сота может содержать одно или более устройств мобильной станции. Описание измерения (связь по одной соте). Далее описывается измерение. Устройство базовой станции передает конфигурационное сообщение по измерению в устройство мобильной станции посредством использования сообщения реконфигурацииRRC-подключения (RRCConnectionReconfiguration) из передачи RRC-сигналов (сигналов управления радиоресурсами). Устройство мобильной станции конфигурирует системную информацию, включенную в конфигурационное сообщение по измерению, и выполняет измерение, оценку событий и отчет об измерении для обслуживающей соты и соседней соты (включающей в себя зарегистрированную соту и/или обнаруженную соту) в соответствии с предоставленной системной информацией. Зарегистрированная сота является сотой, зарегистрированной в объекте измерения (соты в списке соседних сот из устройства базовой станции для устройства мобильной станции), а обнаруженная сота является сотой, обнаруживаемой посредством устройства мобильной станции на частоте, указываемой посредством объекта измерения, и не перечисленной в объекте измерения (соты, обнаруживаемые посредством самого устройства мобильной станции, а не в списке соседних сот). Существует три типа измерений (внутричастотные измерения, межчастотные измерения и измерения между технологиями радиодоступа (измерения между RAT. Внутричастотные измерения означают измерения на частоте нисходящей линии связи обслуживающей соты (частоте нисходящей линии связи). Межчастотные измерения означают измерения на частоте, отличающейся от частоты нисходящей линии связи обслуживающей соты. Измерения между технологиями радиодоступа (измерения между RAT) означают измерения с помощью беспроводной технологии (например, UTRA, GERAN или CDMA2000),отличающейся от беспроводной технологии обслуживающей соты (например, EUTRA). Конфигурационное сообщение по измерению включает в себя добавление и/или изменение, и/или удаление конфигурации идентификатора измерения (measId), объекта измерения и конфигурации формирования отчетов, а также количественной конфигурации (quantityConfig), конфигурации интервалов отсутствия сигнала измерения (measGapConfig), порог качества обслуживающей соты (s-Measure) и т.п. Количественная конфигурация (quantityConfig). Количественная конфигурация (quantityConfig) указывает коэффициент фильтрации третьего уровня (коэффициент фильтрации L3), если объектом измерения является EUTRA. Коэффициент фильтрации третьего уровня (коэффициент фильтрации L3) устанавливает отношение (скорость) между последним результатом измерения и предыдущим результатом измерения фильтрации. Результат фильтрации используется для оценки событий в устройстве мобильной станции. Конфигурация интервалов отсутствия сигнала измерения (measGapConfig). Конфигурация интервалов отсутствия сигнала измерения (measGapConfig) используется для управления конфигурацией комбинации интервалов отсутствия сигнала измерения и активации/деактивации интервала отсутствия сигнала измерения. Конфигурация интервалов отсутствия сигнала измерения(measGapConfig) включает в себя предоставление комбинации интервалов отсутствия сигнала, номера начального системного кадра (startSFN) и номера начального субкадра (startSubframeNumber) в качестве информации в случае активации интервала отсутствия сигнала измерения. Комбинация интервалов отсутствия сигнала устанавливает то, какая комбинация используется в качестве интервала отсутствия сигнала измерения. Номер начального системного кадра (startSFN) устанавливает SFN (номер системного кадра) для начала интервала отсутствия сигнала измерения. Номер начального субкадра (startSubframeNumber) устанавливает номер субкадра для начала интервала отсутствия сигнала измерения. Порог качества обслуживающей соты (s-Measure). Порог качества обслуживающей соты (s-Measure) представляет порог по качеству обслуживающей соты и используется для управления тем, должно или нет устройство мобильной станции выполнять измерение. Порог качества обслуживающей соты (s-Measure) устанавливается как значение мощности принимаемого опорного сигнала (RSRP). Идентификатор измерения (measId). Идентификатор измерения (measId) используется для связывания объектов измерения с конфигурациями формирования отчетов и конкретно связывает идентификатор объекта измерения (measObjectId) с идентификатором конфигурации формирования отчетов (reportConfigId). Идентификатор измерения(measId) соответствует одному идентификатору объекта измерения (measObjectId) и одному идентификатору конфигурации формирования отчетов (reportConfigId). Конфигурационное сообщение по измерению может добавляться/модифицироваться/удаляться с точки зрения взаимосвязей с идентификатором измерения (measId), объектом измерения и конфигурацией формирования отчетов.MeasObjectToRemoveList является командой для удаления указанного идентификатора объекта измерения (measObjectId) и объекта измерения, соответствующего указанному идентификатору объекта измерения (measObjectId). В этом случае все идентификаторы измерения (measId), соотнесенные с указанным идентификатором объекта измерения (measObjectId), удаляются. Эта команда может указывать множество идентификаторов объектов измерения (measObjectId) одновременно.MeasObjectToAddModifyList является командой для изменения указанного идентификатора объекта измерения (measObjectId) для указанного объекта измерения или для добавления указанного идентификатора объекта измерения (measObjectId) и указанного объекта измерения. Эта команда может указывать множество идентификаторов объектов измерения (measObjectId) одновременно.ReportConfigToRemoveList является командой для удаления указанного идентификатора конфигурации формирования отчетов (reportConfigId) и указанной конфигурации формирования отчетов, соответствующей указанному идентификатору конфигурации формирования отчетов (reportConfigId). В этом случае все идентификаторы измерения (measId), соотнесенные с указанным идентификатором конфигурации формирования отчетов (reportConfigId), удаляются. Эта команда может указывать множество идентификаторов конфигураций формирования отчетов (reportConfigId) одновременно.ReportConfigToAddModifyList является командой для изменения указанного идентификатора конфигурации формирования отчетов (reportConfigId) для указанной конфигурации формирования отчетов или для добавления указанного идентификатора конфигурации формирования отчетов (reportConfigId) и указанной конфигурации формирования отчетов. Эта команда может указывать множество идентификаторов конфигураций формирования отчетов (reportConfigId) одновременно.MeasIdToRemoveList является командой для удаления указанного идентификатора измерения (measId). В этом случае идентификатор объекта измерения (measObjectId) и идентификатор конфигурации формирования отчетов (reportConfigId), соотнесенные с указанным идентификатором измерения(measId), не удаляются, а сохраняются. Эта команда может указывать множество идентификаторов измерения (measld) одновременно.MeasIdToAddModifyList является командой для сопоставления указанного идентификатора измерения (measld) с указанным идентификатором объекта измерения (measObjectId) и указанным идентификатором конфигурации формирования отчетов (reportConfigId) или для сопоставления указанного идентификатора объекта измерения (measObjectId) и указанного идентификатора конфигурации формирования отчетов (reportConfigId) с указанным идентификатором измерения (measId), чтобы добавлять указанный идентификатор измерения (measId). Эта команда может указывать множество идентификаторов измерения (measId) одновременно. Объект измерения. Объект измерения устанавливается для каждой технологии радиодоступа (RAT) и каждой частоты. Конфигурации формирования отчетов включают в себя предписания для EUTRA и предписания для Объекты измерения включают в себя объект измерения в EUTRA (measObjectEUTRA), соотнесенный с идентификатором объекта измерения (measObjectId). Идентификатор объекта измерения (measObjectId) является идентификатором, используемым для идентификации конфигурации объекта измерения. Конфигурация объектов измерения диктуется для каждой технологии радиодоступа (RAT) и частоты, как описано выше. Объекты измерения отдельно указываются для EUTRAN, UTRA, GERAN и CDMA2000. Объект измерения в EUTRA (measObjectEUTRA) является объектом измерения для EUTRA и устанавливает информацию, применяемую к соседним сотамEUTRA. Объект измерения в EUTRA (measObjectEUTRA), имеющий другую частоту, обрабатывается как другой объект измерения, и ему отдельно назначается идентификатор объекта измерения(measObjectId). Объект измерения в EUTRA (measObjectEUTRA) включает в себя информацию несущих частотEUTRA (eutra-Carrierlnfo), полосу пропускания для измерения (measurementBandwidth), частоту сдвига(offsetFreq), информацию, связанную со списком соседних сот, и информацию, связанную с черным списком. Далее описывается информация, включенная в объект измерения в EUTRA (measObjectEUTRA). Информация несущих частот EUTRA (eutra-Carrierlnfo) указывает несущую частоту, которая должна быть объектом измерения. Полоса пропускания для измерения (measurementBandwidth) указывает полосу пропускания для измерения, общую для всех соседних сот, работающих на несущей частоте, заданной в качестве объекта измерения. Частота сдвига (offsetFreq) указывает величину смещения для измерения,применяемых к частоте, заданной в качестве объекта измерения. Информация, связанная со списком соседних сот, включает в себя информацию, связанную с соседними сотами, которые должны быть объектами оценки событий и отчета об измерении. Информация,связанная со списком соседних сот, включает в себя физический идентификатор соты (physical cell ID),отдельное смещение соты (cellIndividualOffset; указывающее величину смещения для измерения, применяемую к соседней соте) и т.п. В случае EUTRA эта информация используется в качестве информации для выполнения добавления/изменения или удаления в списке соседних сот, уже обнаруженном посредством устройства мобильной станции из транслируемой информации (транслируемой системной информации). Информация, связанная с черным списком, включает в себя информацию, связанную с соседними сотами, которые не должны быть объектами оценки событий и отчета об измерении. Информация, связанная с черным списком, включает в себя физический идентификатор соты (physical cell ID) и т.п. В случае EUTRA эта информация используется в качестве информации для выполнения добавления/изменения или удаления в черном списке сот (черном списке зарегистрированных сот), уже полученном посредством устройства мобильной станции из транслируемой информации. Конфигурация формирования отчетов. Конфигурация формирования отчетов включает в себя конфигурацию формирования отчетов в EUTRA (reportConfigEUTRA), соответствующую идентификатору конфигурации формирования отчетов(reportConfigId), и т.п. Идентификатор конфигурации формирования отчетов (reportConfigId) является идентификатором,используемым для идентификации конфигурации формирования отчетов, связанной с измерениями. Конфигурация формирования отчетов, связанная с измерениями, включает в себя предписания для EUTRA и предписания для RAT, отличных от EUTRA (UTRA, GERAN, CDMA2000), как описано выше. Конфигурация формирования отчетов в EUTRA (reportConfigEUTRA) является конфигурацией формирования отчетов для EUTRA и задает критерии инициирования событий, используемого для формирования отчетов об измерении в EUTRA. Конфигурация формирования отчетов в EUTRA (reportConfigEUTRA) включает в себя идентификатор события (eventId), величину для инициирования (triggerQuantity), гистерезис, время для инициирования (timeToTrigger), величину для отчета (reportQuantity), максимальное число сот в сообщеннии(maxReportCells), интервал формирования отчетов (reportInterval) и число формирований отчетов (reportAmmount). Далее описывается конфигурация формирования отчетов в EUTRA (reportConfigEUTRA). Идентификатор события (eventId) используется для выбора критериев, связанных с формированием отчетов с инициированием по событиям. Формирование отчетов с инициированием по событиям является способом формирования отчетов об измерении, когда удовлетворяются критерии инициирования событий. Периодическое формирование отчетов с инициированием по событиям также присутствует для формирования отчетов об измерении определенное число раз через регулярные интервалы, когда удовлетворяются критерии инициирования событий. Критерии инициирования событий включают в себя пять типов, как описано ниже. Если критерии инициирования событий, указываемые посредством идентификатора события (eventId), удовлетворяются, устройство мобильной станции выполняет отчет об измерении для устройства базовой станции. Величина для инициирования (triggerQuantity) является величиной, используемой для оценки критериев инициирования событий. Мощность принимаемого опорного сигнала (RSRP) или качество принимаемо-6 023050 го опорного сигнала (RSRQ) указываются. Устройство мобильной станции использует величину, указываемую посредством величины для инициирования (triggerQuantity), чтобы выполнять измерение опорного сигнала нисходящей линии связи, и определяет то, удовлетворяются или нет критерии инициирования событий, указываемые посредством идентификатора события (eventId). Гистерезис является параметром, используемым в критериях инициирования событий. Время для инициирования (timeToTrigger) указывает период, в течение которого должны удовлетворяться критерии инициирования событий. Величина для отчета (reportQuantity) указывает величину, сообщенную в отчете об измерении. В этом случае, указывается величина, указываемая посредством величины для инициирования (triggerQuantity), или мощность принимаемого опорного сигнала (RSRP) и качество принимаемого опорного сигнала (RSRQ). Качество принимаемого опорного сигнала (RSRQ) является отношением, представленным посредством(NRSRP)/(EUTRA carrier RSSI). Интенсивность принимаемого сигнала (EUTRA carrier RSSI) указывает интенсивность полной мощности принимаемого сигнала, и полоса пропускания для измерения является идентичной полосе пропускания системы. N обозначает число блоков ресурсов (RB), связанных с полосой пропускания для измерения интенсивности принимаемого сигнала (EUTRA carrier RSSI Максимальное сообщенное число сот (maxReportCells) указывает максимальное число сот, включенных в отчет об измерении. Интервал формирования отчетов (reportInterval) используется для периодического формирования отчетов или периодического формирования отчетов с инициированием по событиям, и формирование отчетов периодически выполняется с интервалами, указываемыми посредством интервала формирования отчетов (reportInterval). Число формирований отчетов (reportAmount) указывает число периодических формирований отчетов по мере необходимости. Параметры пороговых значений и параметры смещения (alThreshold, a2Threshold, a3Offset,a4Threshold, a5Thresholdl, a5Threshold2), используемые в критериях инициирования событий, предоставляются в устройство мобильной станции вместе с идентификатором события (eventId) в конфигурации формирования отчетов в EUTRA (reportConfigEUTRA). Описание критериев инициирования событий. Критерии инициирования событий для выполнения отчета об измерении задаются в следующих пяти типах, каждый из которых имеет условие входа и условие выхода. Следовательно, если устройство мобильной станции удовлетворяет условию входа для события, указываемого посредством устройства базовой станции, устройство мобильной станции передает отчет об измерении в устройство базовой станции. С другой стороны, если устройство мобильной станции, удовлетворяющее событию условия входа и передающее отчет об измерении, удовлетворяет событию условия выхода, устройство мобильной станции прекращает передачу отчета об измерении. Условие входа и условие выхода для событий заключаются в следующем. Событие A1. Условие входа в событие A1: Ms-HysalThreshold. Условие выхода из события A1: Ms+HysalThreshold. Событие А 2. Условие входа в событие А 2: Ms-Hysa2Threshold. Условие выхода из события А 2: Ms+Hysa2Threshold. Событие A3. Условие входа в событие A3: Mn+Ofn+Ocn-HysMs+Ofs+Ocs+a3Offset. Условие выхода из события A3: Mn+Ofn+Ocn+HysMs+Ofs+Ocs+a3Offset. Событие А 4. Условие входа в событие А 4: Mn+Ofn+Ocn-Hysa4Threshold. Условие выхода из события А 4: Mn+Ofn+Ocn-Hysa4Threshold. Событие А 5. Условие входа в событие А 5: Ms-Hysa5Threshold1, Mn+Ofn+Ocn-Hysa5Threshold2. Условие выхода из события А 5: Ms+Hysa5Threshold1, Mn+Ofn+Ocn+Hysa5Threshold2.Ms обозначает результат измерения для обслуживающей соты (без учета значения смещения для измерения, конкретного для соты). Mn обозначает результат измерения для соседней соты. Hys является параметром гистерезиса для интересующего события.Ofn обозначает конкретную для частоты величину смещения для измерения для частоты соседней соты. Ofn соответствует частоте сдвига (offsetFreq) объекта измерения в EUTRA (measObjectEUTRA). В случае внутричастотных измерений Ofn является идентичным Ofs. В случае межчастотных измеренийOfn является частотой сдвига (offsetFreq), включенной в объект измерения в EUTRA(measObjectEUTRA), соответствующий частоте нисходящей линии связи, отличающейся от обслуживающей соты.Ocn является конкретным для соты величиной смещения для измерения для соседней соты. Ocn соответствует отдельному смещению соты (cellIndividualOffset) объекта измерения в EUTRA (measObjectEUTRA). Если Ocn не конфигурируется, величина смещения для измерения задается равным нулю. В случае внутричастотных измерений Ocn является характерным смещением соты (cellIndividualOffset) включенным в объект измерения в EUTRA (measObjectEUTRA) частоты нисходящей линии связи, иден-7 023050 тичной обслуживающей соте. В случае межчастотных измерений Ocn является характерным смещением соты (cellIndividualOffset), включенным в объект измерения в EUTRA (measObjectEUTRA), соответствующим частоте нисходящей линии связи, отличающейся от обслуживающей соты.Ofs является конкретным для частоты величиной смещения для частоты обслуживающей соты. Ofs соответствует частоте сдвига (offsetFreq) объекта измерения в EUTRA (measObjectEUTRA).Ocs является конкретным для соты величиной смещения для измерения для обслуживающей соты.Ocs включается в характерное смещение соты (cellIndividualOffset) объекта измерения в EUTRA (measObjectEUTRA) частоты обслуживающей соты.A1Threshold является параметром порога, используемым для события Al. A2Threshold является параметром порога, используемым для события А 2. A3Offset является параметром смещения, используемым для события A3. A4Threshold является параметром порога, используемым для события А 4.A5Thresholdl и a5Threshold2 являются параметрами порогов, используемыми для события А 5. Мобильная станция формирует события в соответствии с результатом Ms измерения обслуживающей соты и результатом Mn измерения соседней соты. Если результат Ms измерения обслуживающей соты лучше порога a1Threshold после применения параметров, формируется событие А 1, а если хуже порога a2Threshold, формируется событие А 2. Если результат Mn измерения соседней соты лучше результата Ms измерения обслуживающей соты и смещения a3Offset после применения параметров, формируется событие A3, а если результат Mn измерения соседней соты лучше порога a4Threshold после применения параметров, формируется событие А 4. Если результат Ms измерения обслуживающей соты хуже порога a5Threshold1 после применения параметров, а результат Mn измерения соседней соты лучше порога a5Threshold2 после применения параметров, формируется событие А 5. Устройство базовой станции предоставляет порог качества обслуживающей соты (s-Measure) в некоторых случаях и не предоставляет в других случаях. Если устройство базовой станции предоставляет порог качества обслуживающей соты (s-Measure), устройство мобильной станции выполняет измерение соседней соты и оценку событий (удовлетворяются или нет критерии инициирования событий; также известные как оценка критериев формирования отчета), когда качество (значение RSRP) обслуживающей соты ниже порога качества обслуживающей соты (s-Measure). С другой стороны, если устройство базовой станции не предоставляет порог качества обслуживающей соты (s-Measure), устройство мобильной станции выполняет измерение соседней соты и оценку событий независимо от качества (значения RSRP) обслуживающей соты. Описание результата измерения. Устройство мобильной станции, удовлетворяющее критериям инициирования событий, передает отчет об измерении в устройство базовой станции. Отчет об измерении включает в себя результат измерения. Этот результат измерения содержит идентификатор измерения (measId), результат измерения обслуживающей соты (measResuitServing) и список результатов измерения в EUTRA (measResultListEUTRA). Список результатов измерения в EUTRA (measResultListEUTRA) включает в себя физический идентификатор соты (physicalCellIdentity) и результат измерения EUTRA-соты (measResultEUTRA). Идентификатор измерения (measId) является идентификатором, используемым для связывания идентификатора объекта измерения (measObjectId) и идентификатора конфигурации формирования отчетов (reportConfigId), как описано выше. Результатом измерения обслуживающей соты(measResuitServing) является результат измерения для обслуживающей соты, и он сообщает результаты как мощности принимаемого опорного сигнала (RSRP), так и качества принимаемого опорного сигнала(RSRQ) для обслуживающей соты. Результат измерения для обслуживающей соты всегда включается в результат измерения. Физический идентификатор соты (physicalCellIdentity) используется для идентификации соты. Результатом измерения EUTRA-соты (measResultEUTRA) является результат измерения дляEUTRA-соты. Результат измерения соседней соты включается только в том случае, когда формируется соответствующее событие. Фиг. 1 является схемой конфигурации каналов нисходящей линии связи, используемых в системе связи согласно первому варианту осуществления настоящего изобретения. Фиг. 2 является схемой конфигурации каналов восходящей линии связи, используемых в системе связи согласно первому варианту осуществления настоящего изобретения. Как каналы нисходящей линии связи, проиллюстрированные на фиг. 1, так и каналы восходящей линии связи, проиллюстрированные на фиг. 2, содержат логические каналы, транспортные каналы и физические каналы. Логические каналы задают типы сервисов передачи данных, передаваемых/принимаемых через уровень управления доступом к среде (MAC). Транспортные каналы задают то, какие характеристики имеют данные, передаваемые посредством беспроводных интерфейсов, и как передаются данные. Физические каналы являются физическими каналами, которые содержат в себе транспортные каналы. Логические каналы нисходящей линии связи включают в себя канал управления трансляцией(ВССН), канал управления поисковыми вызовами (РССН), общий канал управления (СССН), выделенный канал управления (DCCH), выделенный канал трафика (DTCH), многоадресный канал управления(МССН) и многоадресный канал трафика (МТСН). Логические каналы восходящей линии связи включа-8 023050 ют в себя общий канал управления (СССН), выделенный канал управления (DCCH) и выделенный канал трафика (DTCH). Транспортные каналы нисходящей линии связи включают в себя широковещательный канал (ВСН),канал поисковых вызовов (РСН), совместно используемый канал нисходящей линии связи (DL-SCH) и многоадресный канал (МСН). Транспортные каналы восходящей линии связи включают в себя совместно используемый канал восходящей линии связи (UL-SCH) и канал с произвольным доступом (RACH). Физические каналы нисходящей линии связи включают в себя физический канал трансляции(РВСН), физический канал управления нисходящей линии связи (PDCCH), физический совместно используемый канал нисходящей линии связи (PDSCH), физический многоадресный канал (РМСН), физический канал индикатора формата канала управления (PCFICH) и физический канал индикатора гибридного ARQ (PHICH). Физические каналы восходящей линии связи включают в себя физический совместно используемый канал восходящей линии связи (PUSCH), физический канал с произвольным доступом(PRACH) и физический канал управления восходящей линии связи (PUCCH). Эти каналы передаются/принимаются между устройством базовой станции и устройствами мобильной станции, как изображено на фиг. 20, описанными с точки зрения традиционной технологии. Далее описываются логические каналы. Канал управления трансляцией (ВССН) является каналом нисходящей линии связи, используемым для трансляции системной информации. Канал управления поисковыми вызовами (РССН) является каналом нисходящей линии связи, используемым для передачи информации поисковых вызовов, и используется, когда сеть не знает положение соты устройства мобильной станции. Общий канал управления (СССН) является каналом, используемым для передачи управляющей информации между устройством мобильной станции и сетью, и используется посредством устройства мобильной станции, не имеющего подключения по протоколу управления радиоресурсами (RRC) к сети. Выделенный канал управления (DCCH) является двунаправленным каналом "точка-точка" и является каналом, используемым для передачи отдельной управляющей информации между устройством мобильной станции и сетью. Выделенный канал управления (DCCH) используется посредством устройства мобильной станции, имеющего RRC-подключение. Выделенный канал трафика (DTCH) является двунаправленным каналом "точка-точка", выделенным для одного устройства мобильной станции, и используется для передачи пользовательской информации (одноадресных данных). Многоадресный канал управления (МССН) является каналом нисходящей линии связи, используемым для выполнения передачи "точка-многоточка" управляющей информации MBMS (услуги широковещательной и многоадресной передачи мультимедиа) из сети в устройство мобильной станции. Он используется в MBMS-услуге, предоставляющей услуги способом "точка-многоточка". Способы передачи MBMS-услуги включают в себя односотовую передачу "точка-многоточка"(SCPTM) и передачу по одночастотной сети для услуги широковещательной и многоадресной передачи мультимедиа (MBSFN). MBSFN-передача является технологией параллельной передачи, реализованной посредством параллельной передачи идентифицируемой формы сигнала (сигнала) из множества сот. С другой стороны, SCPTM-передача является способом передачи MBMS-услуги посредством одного устройства базовой станции. Многоадресный канал управления (МССН) используется для одного или более многоадресных каналов трафика (МТСН). Многоадресный канал трафика (МТСН) является каналом нисходящей линии связи, используемым для выполнения передачи "точка-многоточка" данных трафика из сети в устройство мобильной станции. Многоадресный канал управления (МССН) и многоадресный канал трафика (МТСН) используются только посредством устройства мобильной станции, которое принимает MBMS. Описываются транспортные каналы. Трансляционный канал (ВСН) транслируется по всей соте в соответствии с фиксированным и предварительно заданным форматом передачи. В совместно используемом канале нисходящей линии связи (DL-SCH) HARQ (гибридный автоматический запрос на повторную передачу), динамическое адаптивное управление радиосвязью, несмежный прием (DRX) и MBMSпередача поддерживаются и должны транслироваться по всей соте. В совместно используемом канале нисходящей линии связи (DL-SCH) может быть использовано формирование диаграммы направленности, и поддерживается динамическое и полустатическое выделение ресурсов. Канал поисковых вызовов (РСН) поддерживает DRX и должен транслироваться по всей соте. Канал поисковых вызовов (РСН) преобразуется в физический ресурс, который динамически используется для каналов трафика или других каналов управления, т.е. физического совместно используемого канала нисходящей линии связи (PDSCH). Многоадресный канал (МСН) должен транслироваться по всей соте. Многоадресный канал (МСН) поддерживает полустатическое выделение ресурсов, к примеру, комбинирование MBSFN (одночастотной MBMS-сети) MBMS-передачи из множества сот и временного кадра с использованием расширенного циклического префикса (СР). Совместно используемый канал восходящей линии связи (UL-SCH) поддерживает HARQ и динамическое адаптивное управление радиосвязью. Совместно используемый канал восходящей линии связи(UL-SCH) может использовать формирование диаграммы направленности. Поддерживаются динамическое выделение ресурсов и полустатическое выделение ресурсов. Канал с произвольным доступом(RACH) передает ограниченную управляющую информацию и имеет риск появления конфликтов. Описываются физические каналы. Физический канал трансляции (РВСН) отображает канал трансляции (ВСН) с интервалом в 40 мс. Обнаружение вслепую выполняется в течение 40 мс. Следовательно,явная передача служебных сигналов может не выполняться для представления синхронизации. Субкадр,включающий в себя физический канал трансляции (РВСН), может быть декодирован отдельно (является самодекодируемым). Физический канал управления нисходящей линии связи (PDCCH) является каналом, используемым для уведомления устройства мобильной станции относительно выделения ресурсов совместно используемого канала нисходящей линии связи (PDSCH), информации гибридного автоматического запроса на повторную передачу (HARQ) для данных нисходящей линии связи и разрешения на передачу по восходящей линии связи (предоставление восходящей линии связи), которое является выделением ресурсов физического совместно используемого канала восходящей линии связи (PUSCH). Физический совместно используемый канал нисходящей линии связи (PDSCH) является каналом,используемым для передачи данных нисходящей линии связи или информации поисковых вызовов. Физический многоадресный канал (РМСН) является каналом, используемым для передачи многоадресного канала (МСН) и опорного сигнала нисходящей линии связи, опорный сигнал восходящей линии связи и физический сигнал синхронизации в нисходящей линии связи располагаются отдельно. Физический совместно используемый канал восходящей линии связи (PUSCH) является каналом,главным образом, используемым для передачи данных восходящей линии связи (UL-SCH). Когда устройство 100 базовой станции диспетчеризует устройство 200 мобильной станции, физический совместно используемый канал восходящей линии связи (PUSCH) также используется для передачи сообщения обратной связи для канала (индикатора CQI качества канала нисходящей линии связи, индикатора PMI матрицы предварительного кодирования и индикатора RI ранга) и подтверждения приема(АСК)/отрицание приема (NACK) HARQ для передачи по нисходящей линии связи. Физический канал с произвольным доступом (PRACH) является каналом, используемым для передачи преамбулы произвольного доступа, и имеет защитное время. Физический канал управления восходящей линии связи (PUCCH) является каналом, используемым для передачи сообщения обратной связи для канала (CQI, PMI и RI), запроса на диспетчеризацию (SR) и подтверждения приема/отрицания приема HARQ для передачи по нисходящей линии связи. Физический канал индикатора формата канала управления (PCFICH) является каналом, используемым для уведомления устройства мобильной станции относительно номера OFDM-символа, используемого для физического канала управления нисходящей линии связи (PDCCH) и передаваемого в субкадрах. Физический канал индикатора гибридного ARQ (PHICH) является каналом, используемым для передачи HARQ ACK/NACK для передачи по восходящей линии связи. Опорный сигнал нисходящей линии связи (DL-RS) является пилотным сигналом, передаваемым с предварительно определенной мощностью для каждой соты. Опорный сигнал нисходящей линии связи является сигналом, периодически повторяемым с предварительно определенным временным интервалом(например, один кадр), устройство мобильной станции принимает опорный сигнал нисходящей линии связи с предварительно определенным временным интервалом и измеряет качество приема для определения качества приема для каждой соты. Опорный сигнал нисходящей линии связи также используется в качестве опорного сигнала для демодуляции данных нисходящей линии связи, передаваемые одновременно с опорным сигналом нисходящей линии связи. Последовательность, используемая для опорного сигнала нисходящей линии связи, может быть любой последовательностью до тех пор, пока последовательность является уникально идентифицируемой для каждой соты. Описывается преобразование каналов посредством системы связи согласно первому варианту осуществления настоящего изобретения. Как изображено на фиг. 1, транспортные каналы и физические каналы преобразуются в нисходящей линии связи следующим образом. Канал трансляции (ВСН) преобразуется в физический канал трансляции (РВСН). Многоадресный канал (МСН) преобразуется в физический многоадресный канал (РМСН). Канал поисковых вызовов (РСН) и совместно используемый канал нисходящей линии связи (DL-SCH) преобразуются в физический совместно используемый канал нисходящей линии связи (PDSCH). Физический канал управления нисходящей линии связи (PDCCH), физический канал индикатора гибридного ARQ (PHICH) и физический канал индикатора формата канала управления (PCFICH) независимо используются в физических каналах. С другой стороны, транспортные каналы и физические каналы преобразуются в восходящей линии связи следующим образом. Совместно используемый канал восходящей линии связи (UL-SCH) преобра- 10023050 зуется в физический совместно используемый канал восходящей линии связи (PUSCH). Канал с произвольным доступом (RACH) преобразуется в физический канал с произвольным доступом (PRACH). Физический канал управления восходящей линии связи (PUCCH) независимо используется в физических каналах. Логические каналы и транспортные каналы преобразуются в нисходящей линии связи следующим образом. Канал управления поисковыми вызовами (РССН) преобразуется в канал поисковых вызовов(РСН). Канал управления трансляцией (ВССН) преобразуется в широковещательный канал (ВСН) и совместно используемый канал нисходящей линии связи (DL-SCH). Общий канал управления (СССН), выделенный канал управления (DCCH) и выделенный канал трафика (DTCH) преобразуются в совместно используемый канал нисходящей линии связи (DL-SCH). Многоадресный канал управления (МССН) преобразуется в совместно используемый канал нисходящей линии связи (DL-SCH) и многоадресный канал (МСН). Многоадресный канал трафика (МТСН) преобразуется в совместно используемый канал нисходящей линии связи (DL-SCH) и многоадресный канал (МСН). Преобразование из многоадресного канала управления (МССН) и многоадресного канала трафика(МТСН) в многоадресный канал (МСН) выполняется во время MBSFN-передачи, в то время как эти каналы преобразуются в совместно используемый канал нисходящей линии связи (DL-SCH) во времяSCPTM-передачи. С другой стороны, логические каналы и транспортные каналы преобразуются в восходящей линии связи следующим образом. Общий канал управления (СССН), выделенный канал управления (DCCH) и выделенный канал трафика (DTCH) преобразуются в совместно используемый канал восходящей линии связи (UL-SCH). Канал с произвольным доступом (RACH) не преобразуется в логический канал. Фиг. 4 является общей блок-схемой конфигурации устройства 100 базовой станции согласно первому варианту осуществления настоящего изобретения. Устройство 100 базовой станции включает в себя модуль 101 управления данными, модуль 102 OFDM-модуляции, беспроводной модуль 103, модуль 104 диспетчеризации, модуль 105 оценки канала, модуль 106 демодуляции DFT-S-OFDM (OFDM с кодированием с расширением спектра согласно DFT), модуль 107 извлечения данных, верхний уровень 108 и антенный модуль А 1. Приемный модуль содержит беспроводной модуль 103, модуль 104 диспетчеризации, модуль 105 оценки канала, модуль 106 DFT-S-OFDM-демодуляции, модуль 107 извлечения данных, верхний уровень 108 и антенный модуль А 1. Передающий модуль содержит модуль 101 управления данными, модуль 102OFDM-модуляции, беспроводной модуль 103, модуль 104 диспетчеризации, верхний уровень 108 и антенный модуль А 1. Некоторая часть соответствующего приемного модуля и передающего модуля выполнена с возможностью отдельно выполнять обработку для каждой составной несущей, а некоторая другая часть выполнена с возможностью осуществлять обработку, общую для составных несущих. Антенный модуль А 1, беспроводной модуль 103, модуль 105 оценки канала, модуль 106 DFT-SOFDM-демодуляции и модуль 107 извлечения данных выполняют обработку для физического уровня восходящей линии связи. Антенный модуль А 2, модуль 101 управления данными, модуль 102 OFDMмодуляции и беспроводной модуль 103 выполняют обработку для физического уровня нисходящей линии связи. Модуль 101 управления данными обнаруживает транспортные каналы из модуля 104 диспетчеризации. Модуль 101 управления данными преобразует транспортные каналы, а также сигналы и каналы,сформированные на физическом уровне, на основе информации диспетчеризации, вводимой из модуля 104 диспетчеризации, в физические каналы на основе информации диспетчеризации, вводимой из модуля 104 диспетчеризации. Данные, преобразованные так, как описано выше, выводятся в модуль 102OFDM-модуляции. Модуль 102 OFDM-модуляции выполняет кодирование, модуляцию данных, преобразование из последовательной формы в параллельную входных сигналов, обработку IFFT (обратное быстрое преобразование Фурье) и вставку циклического префикса (СР), а также обработку OFDM-сигналов, к примеру фильтрацию для данных, вводимых из модуля 101 управления данными, чтобы формировать и выводитьOFDM-сигнал в беспроводной модуль 103 на основе информации диспетчеризации, вводимой из модуля 104 диспетчеризации (включающей в себя информацию выделения блоков физических ресурсов (PRB) нисходящей линии связи (например, информацию положения блока физических ресурсов, к примеру,частоту и время), и способ модуляции и способ кодирования, соответствующий каждому блоку физических ресурсов нисходящей линии связи (PRB) (например, 16QAM-модуляция, скорость кодирования 2/3. Беспроводной модуль 103 преобразует с повышением частоты модулированные данные, вводимые из модуля 102 OFDM-модуляции, в радиочастоту, чтобы формировать и передавать радиосигнал в устройство 200 мобильной станции через антенный модуль А 1. Беспроводной модуль 103 принимает радиосигнал восходящей линии связи из устройства 200 мобильной станции через антенный модуль А 1 и преобразует с понижением частоты сигнал в сигнал в полосе модулирующих частот, чтобы выводить при- 11023050 нимаемые данные в модуль 105 оценки канала и модуль 106 DFT-S-OFDM-демодуляции. Модуль 104 диспетчеризации выполняет обработку для уровня управления доступом к среде(MAC). Модуль 104 диспетчеризации выполняет преобразование логических каналов и транспортных каналов, диспетчеризацию в нисходящей линии связи и восходящей линии связи (к примеру, HARQобработку и выбор транспортного формата) и т.п. Поскольку модуль 104 диспетчеризации интегрируется для того, чтобы управлять модулями обработки физических уровней, существуют интерфейсы между модулем 104 диспетчеризации и антенным модулем А 1, беспроводным модулем 103, модулем 105 оценки канала, модулем 106 DFT-S-OFDM-демодуляции, модулем 101 управления данными, модулем 102OFDM-модуляции и модулем 107 извлечения данных. Тем не менее, интерфейсы не изображены. При диспетчеризации в нисходящей линии связи модуль 104 диспетчеризации выполняет обработку выбора транспортного формата нисходящей линии связи (формы передачи) для модуляции данных(выделения блоков физических ресурсов (PRB) и способа модуляции и способа кодирования) и формирование информации диспетчеризации, используемой при управлении повторной передачей в HARQ и диспетчеризации в нисходящей линии связи, на основе информации обратной связи, принимаемой из устройства 200 мобильной станции (сообщения обратной связи для канала нисходящей линии связи (качества канала (CQI), числа потоков (RI), информации предварительного кодирования (PMI) и т.п.), и информации обратной связи по ACK/NACK для данных нисходящей линии связи), информации доступных блоков физических ресурсов нисходящей линии связи (PRB) устройств мобильной станции, состояния буфера, информации диспетчеризации, вводимой из верхнего уровня 108, и т.п. Информация диспетчеризации, используемая для диспетчеризации в нисходящей линии связи, выводится в модуль 101 управления данными и модуль 107 извлечения данных. При диспетчеризации в восходящей линии связи модуль 104 диспетчеризации выполняет обработку выбора транспортного формата восходящей линии связи (формы передачи) для модуляции данных (выделения блоков физических ресурсов (PRB) и способа модуляции и способа кодирования) и формирование информации диспетчеризации, используемой при диспетчеризации в восходящей линии связи, на основе результата оценки состояния каналов восходящей линии связи (состояния каналов беспроводного распространения), выводимого посредством модуля 105 оценки канала, запроса на выделение ресурсов из устройства 200 мобильной станции, информации доступных блоков физических ресурсов нисходящей линии связи (PRB) устройств 200 мобильной станции, информации диспетчеризации, вводимой из верхнего уровня 108, и т.п. Информация диспетчеризации, используемая для диспетчеризации в восходящей линии связи, выводится в модуль 101 управления данными и модуль 107 извлечения данных. Модуль 104 диспетчеризации преобразует логические каналы нисходящей линии связи, вводимые из верхнего уровня 108, в транспортные каналы перед выводом в модуль 101 управления данными. Модуль 104 диспетчеризации обрабатывает управляющие данные, полученные через восходящую линию связи, и транспортные каналы, вводимые из модуля 107 извлечения данных, по мере необходимости и преобразует управляющие данные и транспортные каналы в логические каналы восходящей линии связи и выводит их в верхний уровень 108. Модуль 105 оценки канала оценивает состояние каналов восходящей линии связи из опорного сигнала демодуляции в восходящей линии связи (DRS) для демодуляции данных восходящей линии связи и выводит результат оценки в модуль 106 DFT-S-OFDM-демодуляции. Модуль 105 оценки канала также оценивает состояние каналов восходящей линии связи из зондирующего опорного сигнала восходящей линии связи (SRS) для диспетчеризации в восходящей линии связи и выводит результат оценки в модуль 104 диспетчеризации. Хотя предполагается то, что способ связи восходящей линии связи использует способ с одной несущей, к примеру DFT-S-OFDM, способ с несколькими несущими, к примеру, OFDM-способ также может использоваться. На основе результата оценки состояния каналов восходящей линии связи, вводимого из модуля 105 оценки канала, модуль 106 DFT-S-OFDM-демодуляции выполняет обработку DFT-S-OFDM-сигналов,такую как преобразование DFT (дискретное преобразование Фурье), преобразование поднесущих, IFFTпреобразование и фильтрацию для модулированных данных, вводимых из беспроводного модуля 103,чтобы выполнять демодуляцию перед выводом в модуль 107 извлечения данных. Модуль 107 извлечения данных проверяет правильность данных, вводимых из модуля 106 DFT-SOFDM-демодуляции, на основе информации диспетчеризации из модуля 104 диспетчеризации и выводит результат проверки (сигнала АСК подтверждения приема/сигнал NACK отрицания приема) в модуль 104 диспетчеризации. Модуль 107 извлечения данных разделяет данные, вводимые из модуля 106 DFT-S-OFDMдемодуляции, на транспортные каналы и управляющие данные физического уровня на основе информации диспетчеризации из модуля 104 диспетчеризации и выводит их в модуль 104 диспетчеризации. Разделенные управляющие данные включают в себя информацию обратной связи (сообщение обратной связи для канала нисходящей линии связи (CQI, PMI, RI), информацию обратной связи поACK/NACK для данных нисходящей линии связи), предоставленную из устройства 200 мобильной станции. Верхний уровень 108 выполняет обработку уровня протокола объединения в пакеты данных(PDCP), уровня управления радиосвязью (RLC) и уровня управления радиоресурсами (RRC). Поскольку верхний уровень 108 интегрируется для того, чтобы управлять модулями обработки нижних уровней,существуют интерфейсы между верхним уровнем 108 и модулем 104 диспетчеризации, антенным модулем А 1, беспроводным модулем 103, модулем 105 оценки канала, модулем 106 DFT-S-OFDMдемодуляции, модулем 101 управления данными, модулем 102 OFDM-модуляции и модулем 107 извлечения данных. Тем не менее интерфейсы не изображены. Верхний уровень 108 включает в себя модуль 109 управления радиоресурсами. Модуль 109 управления радиоресурсами выполняет управление различными частями конфигурационной информации,управление системной информацией, управление конфигурацией измерения и результатом измерения,управление поисковыми вызовами, управление состояниями связи устройств мобильной станции, управление миграцией, к примеру, передачей обслуживания, управление состоянием буфера для каждого устройства мобильной станции, управление установлением соединения одноадресных однонаправленных каналов и многоадресных однонаправленных каналов, управление идентификатором мобильной станции(UEID) и т.п. Верхний уровень 108 предоставляет/принимает информацию в/из другого устройства базовой станции и информацию в/из верхнего узла. Фиг. 5 является общей блок-схемой конфигурации устройства 200 мобильной станции согласно первому варианту осуществления настоящего изобретения. Устройство 200 мобильной станции включает в себя модуль 201 управления данными, модуль 202 DFT-S-OFDM-модуляции, беспроводной модуль 203, модуль 204 диспетчеризации, модуль 205 оценки канала, модуль 206 OFDM-демодуляции, модуль 207 извлечения данных, верхний уровень 208 и антенный модуль А 2. Передающий модуль содержит модуль 201 управления данными, модуль 202 DFT-S-OFDMмодуляции, беспроводной модуль 203, модуль 204 диспетчеризации, верхний уровень 208 и антенный модуль А 2. Приемный модуль содержит беспроводной модуль 203, модуль 204 диспетчеризации, модуль 205 оценки канала, модуль 206 OFDM-демодуляции, модуль 207 извлечения данных, верхний уровень 208 и антенный модуль А 2. Модуль выбора содержит модуль 204 диспетчеризации. Антенный модуль А 2, модуль 201 управления данными, модуль 202 DFT-S-OFDM-модуляции и беспроводной модуль 203 выполняют обработку для физического уровня восходящей линии связи. Антенный модуль А 2, беспроводной модуль 203, модуль 205 оценки канала, модуль 206 OFDMдемодуляции и модуль 207 извлечения данных выполняют обработку для физического уровня нисходящей линии связи. Некоторая часть соответствующего передающего модуля и приемного модуля выполнена с возможностью отдельно выполнять обработку для каждой составной несущей, а некоторая другая часть выполнена с возможностью осуществлять общую обработку, общую для составных несущих. Модуль 201 управления данными обнаруживает транспортные каналы из модуля 204 диспетчеризации. Модуль 201 управления данными преобразует транспортные каналы, а также сигналы и каналы,сформированные на физическом уровне на основе информации диспетчеризации, вводимой из модуля 204 диспетчеризации, в физические каналы на основе информации диспетчеризации, вводимой из модуля 204 диспетчеризации. Данные, преобразованные так, как описано выше, выводятся в модуль 202 DFTS-OFDM-модуляции. Модуль 202 DFT-S-OFDM-модуляции выполняет обработку DFT-S-OFDM-сигналов, к примеру модуляцию данных, DFT-обработку, преобразование поднесущих, обработка IFFT (обратное быстрое преобразование Фурье), вставку циклического префикса (СР) и фильтрацию для данных, вводимых из модуля 201 управления данными, чтобы формировать и выводить DFT-S-OFDM-сигнал в беспроводной модуль 203. Хотя предполагается то, что способ связи восходящей линии связи использует способ с одной несущей, к примеру DFT-S-OFDM, способ с несколькими несущими, к примеру OFDM-способ, также может использоваться. Беспроводной модуль 203 преобразует с повышением частоты модулированные данные, вводимые из модуля 202 DFT-S-OFDM-модуляции, в радиочастоту, чтобы формировать и передавать радиосигнал в устройство 100 базовой станции через антенный модуль А 2. Беспроводной модуль 203 принимает радиосигнал, модулируемый посредством данных нисходящей линии связи, из устройства 100 базовой станции через антенный модуль А 2 и преобразует с понижением частоты модулированный сигнал в сигнал в полосе модулирующих частот и выводит принимаемые данные в модуль 205 оценки канала и модуль 206 OFDM-демодуляции. Модуль 204 диспетчеризации выполняет обработку для уровня управления доступом к среде. Модуль 104 диспетчеризации выполняет преобразование логических каналов и транспортных каналов, диспетчеризацию в нисходящей линии связи и восходящей линии связи (к примеру, HARQ-обработку и выбор транспортного формата) и т.п. Поскольку модуль 204 диспетчеризации интегрируется для того, чтобы управлять модулями обработки физических уровней, существуют интерфейсы между модулем 204 диспетчеризации и антенным модулем А 2, модулем 201 управления данными, модулем 202 DFT-SOFDM-модуляции, модулем 205 оценки канала, модулем 206 OFDM-демодуляции, модулем 207 извле- 13023050 чения данных и беспроводным модулем 203. Тем не менее интерфейсы не изображены. При диспетчеризации в нисходящей линии связи модуль 204 диспетчеризации выполняет формирование информации диспетчеризации, используемой при управлении приемом транспортных каналов и физических сигналов и физических каналов, управлении повторной HARQ-передачей и диспетчеризации в нисходящей линии связи, на основе информации диспетчеризации из устройства 100 базовой станции и верхнего уровня 208 (транспортного формата и информации повторной HARQ-передачи). Информация диспетчеризации, используемая для диспетчеризации в нисходящей линии связи, выводится в модуль 201 управления данными и модуль 207 извлечения данных. При диспетчеризации в восходящей линии связи модуль 204 диспетчеризации выполняет формирование информации диспетчеризации, используемой в обработке диспетчеризации для преобразования логических каналов восходящей линии связи, вводимых из верхнего уровня 208, в транспортные каналы и диспетчеризации в восходящей линии связи на основе состояния буфера восходящей линии связи, вводимого из верхнего уровня 208, информации диспетчеризации в восходящей линии связи из устройства 100 базовой станции, вводимой из модуля 207 извлечения данных (транспортного формата и информации повторной HARQ-передачи), и информации диспетчеризации, вводимой из верхнего уровня 208. Для транспортного формата восходящей линии связи используется информация, предоставленная из устройства 100 базовой станции. Информация диспетчеризации выводится в модуль 201 управления данными и модуль 207 извлечения данных. Модуль 204 диспетчеризации преобразует логические каналы восходящей линии связи, вводимые из верхнего уровня 208, в транспортные каналы и выводит их в модуль 201 управления данными. Модуль 204 диспетчеризации также выводит в модуль 201 управления данными сообщение обратной связи для канала нисходящей линии связи (CQI, PMI, RI), вводимое из модуля 205 оценки канала, и результат подтверждения CRC, вводимый из модуля 207 извлечения данных. Модуль 204 диспетчеризации обрабатывает управляющие данные, обнаруженные через нисходящую линию связи, и транспортные каналы, вводимые из модуля 207 извлечения данных, по мере необходимости и преобразует управляющие данные и транспортные каналы в логические каналы нисходящей линии связи и выводит их в верхний уровень 208. Модуль 205 оценки канала оценивает состояние каналов нисходящей линии связи из опорного сигнала (RS) нисходящей линии связи для демодуляции данных нисходящей линии связи и выводит результат оценки в модуль 206 OFDM-демодуляции. Модуль 205 оценки канала также оценивает состояние каналов нисходящей линии связи из опорного сигнала (RS) нисходящей линии связи для уведомления устройства 100 базовой станции относительно состояния каналов нисходящей линии связи (состояния каналов беспроводного распространения) и преобразует результат оценки в сообщение обратной связи для канала нисходящей линии связи (к примеру,индикатор качества канала), чтобы выводить в модуль 204 диспетчеризации. Модуль 205 оценки канала выводит результат измерения опорного сигнала (RS) нисходящей линии связи в модуль 209 управления радиоресурсами, чтобы уведомлять устройство 100 базовой станции относительно результата измерения в нисходящей линии связи. Модуль 206 OFDM-демодуляции выполняет обработку OFDM-демодуляции для модулированных данных, вводимых из беспроводного модуля 203, на основе результата оценки состояния каналов нисходящей линии связи, вводимого из модуля 205 оценки канала, и выводит данные в модуль 207 извлечения данных. Модуль 207 извлечения данных выполняет контроль циклическим избыточным кодом (CRC) для данных, вводимых из модуля 206 OFDM-демодуляции, чтобы проверять правильность, и выводит результат проверки (информацию обратной связи по ACK/NACK) в модуль 204 диспетчеризации. Модуль 207 извлечения данных разделяет данные, вводимые из модуля 206 OFDM-демодуляции, на транспортные каналы и управляющие данные физического уровня на основе информации диспетчеризации из модуля 204 диспетчеризации и выводит их в модуль 204 диспетчеризации. Разделенные управляющие данные включают в себя информацию диспетчеризации, к примеру выделение ресурсов нисходящей линии связи или восходящей линии связи и информацию HARQ-управления в восходящей линии связи. В этом случае обработка декодирования выполняется для области поиска (также называемой зоной поиска) физического управляющего сигнала нисходящей линии связи (PDCCH), чтобы извлекать выделение ресурсов нисходящей линии связи или восходящей линии связи, предназначенное для собственного устройства мобильной станции. Верхний уровень 208 выполняет обработку уровня протокола объединения в пакеты данных(PDCP), уровня управления радиосвязью (RLC) и уровня управления радиоресурсами (RRC). Верхний уровень 208 включает в себя модуль 209 управления радиоресурсами. Поскольку верхний уровень 208 интегрируется для того, чтобы управлять модулями обработки нижних уровней, существуют интерфейсы между верхним уровнем 208 и модулем 204 диспетчеризации, антенным модулем А 2, модулем 201 управления данными, модулем 202 DFT-S-OFDM-модуляции, модулем 205 оценки канала, модулем 206OFDM-демодуляции, модулем 207 извлечения данных и беспроводным модулем 203. Тем не менее интерфейсы не изображены. Модуль 209 управления радиоресурсами выполняет управление различными частями конфигурационной информации, управление системной информацией, управление конфигурацией измерения и результатом измерения, управление поисковыми вызовами, управление состояниями связи собственного устройства мобильной станции, управление миграцией, к примеру, передачей обслуживания, управление состоянием буфера, управление установлением соединения одноадресных однонаправленных каналов и многоадресных однонаправленных каналов и управление идентификатором мобильной станции (UEID). Фиг. 3 является схемой примера сетевой конфигурации настоящего изобретения. В случае, если устройство 200 мобильной станции имеет возможность выполнять одновременный обмен данными с использованием множества частотных уровней (от составной несущей СС 1 до составной несущей СС 3) посредством объединения несущих возможно, что устройство 200 мобильной станции использует сетевую конфигурацию, имеющую одно определенное устройство 1002 базовой станции, включающее в себя передающий модуль 21 и передающий модуль 22 для множества частотных уровней нисходящей линии связи (СС 2 и СС 3), или имеющую одно устройство 1001 базовой станции, включающее в себя один передающий модуль 11 для каждого частотного уровня (СС 1), и оба случая могут сочетаться; тем не менее этот вариант осуществления может быть без проблем реализован в любой конфигурации. Передающий модуль 21 и передающий модуль 22 могут составлять один передающий модуль. Также возможно в восходящей линии связи, что одно устройство базовой станции включает в себя приемный модуль для каждого из множества из частотных уровней восходящей линии связи, и что одно устройство базовой станции имеет один приемный модуль для каждого частотного уровня, и оба случая могут сочетаться. Устройства 1001, 1002 базовой станции могут управляться посредством верхней управляющей станции 300,или совместное управление может осуществляться между устройством 1001 базовой станции и устройством 1002 базовой станции. Устройство 200 мобильной станции распознает составные несущие в качестве сот без учета того, какое устройство базовой станции передает составную несущую нисходящей линии связи и какое устройство базовой станции принимает составную несущую восходящей линии связи. Устройство 200 мобильной станции обнаруживает системную информацию, к примеру полосу частот и полосу пропускания соответствующей составной несущей восходящей линии связи, из системной информации, транслируемой в каждой соте. Поскольку добавление составной несущей (объединение несущих) к устройству 200 мобильной станции выполняется посредством выделенного сигнала (к примеру,передачи служебных RRC-сигналов), составная несущая, конкретная для устройства мобильной станции,может конфигурироваться. Устройство мобильной станции управляет полем системной информации, которое является содержимым системной информации, и элемент системной информации (IE) содержит одно или более полей системной информации. Эти части системной информации (включающей в себя поля системной информации и системные информационные элементы) управляются посредством RRC устройства мобильной станции и устройства базовой станции для каждой составной несущей. Системной информацией являются параметры конфигурационной информации, управляемые посредством системы, которая выполняет обмен данными между устройством мобильной станции и устройством базовой станции, и также системной информацией являются параметры, необходимые для устройства мобильной станции, чтобы работать в системе. Системная информация включает в себя конфигурацию измерения, идентификатор измерения (measId), объект измерения, конфигурацию формирования отчетов и т.п. Системная информация, управляемая посредством RRC, транслируется через канал управления трансляцией (ВССН) или предоставляется из устройства базовой станции в устройство мобильной станции через передачу служебных RRC-сигналов посредством общего канала управления (СССН) и/или выделенного канала управления (DCCH). Системная информация, управляемая посредством RRC, управляется как различный параметр для каждой составной несущей (конкретный для каждой составной несущей). Когда системная информация предоставляется посредством передачи служебных RRC-сигналов,новый тип RRC-сообщения может подготавливаться для каждой части системной информации таким образом, чтосистемная информация предоставляется посредством указания идентификационного номера составной несущей, или сообщение переконфигурирования RRC-подключения (RRCConnectionReconfiguration) может быть расширено так, что сообщение переконфигурирования RRC-подключения(RRCConnectionReconfiguration) может предоставляться посредством указания идентификационного номера составной несущей. Физический идентификатор соты (physicalCellIdentity) и соответствующая частота могут быть повторно использованы для идентификационного номера составной несущей. Когда канал управления трансляцией (ВССН) используется для предоставления системной информации посредством SIB (SystemInformationBlock) (объединение множества частей информации, передаваемой в одном цикле передачи), системная информация предоставляется посредством указания идентификационного номера составной несущей, к которой применяется системная информация. Альтернативно, составная несущая, найденная с помощью SIB, который предоставляет системную информацию, может быть задана как составная несущая, к которой применяется системная информация. Устройство мобильной станции управляет системной информацией одной или более составных несущих с полосой пропускания модуля полосы частот системы, и когда составная несущая добавляется к устройству мобильной станции, устройство мобильной станции применяет системную информацию составной несущей, к которой в настоящий момент осуществляется доступ, к добавленной составной несущей. Для системной информации, не предоставленной в качестве системной информации, применяемой к добавленной составной несущей, когда составная несущая добавляется к устройству мобильной станции, устройство мобильной станции применяет системную информацию составной несущей, к которой в настоящий момент осуществляется доступ, к добавленной составной несущей. Для предварительно определенной конкретной системной информации устройство мобильной станции применяет системную информацию составной несущей, к которой в настоящий момент осуществляется доступ, к добавленной составной несущей, когда составная несущая добавляется к устройству мобильной станции. Для предварительно определенной конкретной системной информации устройство мобильной станции применяет системную информацию, имеющую значение по умолчанию (начальное значение), к добавленной составной несущей, когда составная несущая добавляется к устройству мобильной станции. Добавление составной несущей (объединение несущих) может концептуально рассматриваться как добавление активной составной несущей (соты) или активация составной несущей (соты). Активные составные несущие (соты) упоминаются как соты из активного набора или составные несущие активного набора. Соты из активного набора включают в себя соты (или составные несущие) одинаковых и различных частотных уровней. При обнаружении информации, связанной с добавлением составной несущей, устройство 200 мобильной станции настраивает беспроводной модуль 203 так, чтобы принимать добавленную составную несущую. Далее описывается способ измерения устройства мобильной станции в случае связи с использованием множества сот (составных несущих). Первая интерпретация обслуживающей соты. Пример концепции обслуживающей соты (первая интерпретация обслуживающей соты) описывается со ссылкой на фиг. 6. Устройство мобильной станции и устройство базовой станции рассматривают каждую из активных составных несущих в качестве обслуживающей соты (обслуживающих сот). Соседние соты являются сотами, отличными от обслуживающей соты, когда одна сота из сот из активного набора рассматривается в качестве обслуживающей соты. Следовательно, сота в активном наборе может рассматриваться в качестве соседней соты в зависимости от того, какая сота рассматривается в качестве обслуживающей соты. Это приводит к расширению концепции обслуживающей соты, и поэтому конфигурация, связанная с измерениями множества частотных уровней, может эффективно выполняться. Измерения между сотами в рамках активного набора могут рассматриваться в качестве измерений обслуживающей соты и соседней соты во время измерений. Конфигурации обслуживающей соты и соседней соты, которые конфигурируются в каждой соте, могут непосредственно применяться. Вторая интерпретация обслуживающей соты. Другой пример концепции обслуживающей соты (вторая интерпретация обслуживающей соты) описывается со ссылкой на фиг. 7. Устройство мобильной станции и устройство базовой станции рассматривают все активные составные несущие в качестве обслуживающих сот. Соседние соты являются сотами,которые не конфигурируются в сотах из активного набора. Это приводит к расширению концепции обслуживающей соты, и, поэтому, конфигурация, связанная с измерениями множества частотных уровней, может эффективно выполняться. Соты среди сот из активного набора могут опускаться из рассмотрения из соседних сот, которые должны измеряться во время измерений. Конфигурации обслуживающей соты и соседней соты, которые конфигурируются в каждой соте, могут непосредственно применяться. Интерпретация межчастотных измерений. Задание внутричастотных измерений и межчастотных измерений, когда соты из активного набора конфигурируются, описывается со ссылкой на фиг. 8. Внутричастотные измерения означают измерения на каждой частоте нисходящей линии связи сот, которые конфигурируются в сотах из активного набора. Межчастотные измерения означают измерения на частоте, отличающейся от каждой частоты нисходящей линии связи сот, которые конфигурируются в сотах из активного набора. Следовательно, при условии, что сота, измеренная в качестве обслуживающей соты, является сотой в рамках сот из активного набора, измерения между обслуживающей сотой, которая должна измеряться в рамках сот из активного набора, и сотой, имеющей другую частоту в рамках сот из активного набора, являются межчастотными измерениями. Это предоставляет возможность устройству базовой станции и устройству мобильной станции автоматически управлять межчастотными измерениями и внутричастотными измерениями в зависимости от конфигурации сот из активного набора. Объекты измерения. Объекты измерения задаются для каждой частоты и не должны конфигурироваться для каждой соты в сотах из активного набора. В этом случае общее значение может использоваться в качестве идентификатора измерения (measObjectId) для каждой соты (составной несущей) без различения. Эта конфигурация применима как к первой интерпретации обслуживающей соты, так и ко второй интерпретации обслуживающей соты. Тем не менее идентификационный номер составной несущей (идентификационный номер соты в рамках сот из активного набора) может указываться, чтобы конфигурировать объект измерения для каждой соты (составной несущей). В этом случае идентификатор объекта измерения различается для каждой соты (составной несущей). Устройство мобильной станции и устройство базовой станции указывают идентификатор объекта измерения (measObjectId), включающий в себя идентификационный номер составной несущей в качестве информационного элемента или идентификационный номер составной несущей и идентификатор объекта измерения (measObjectId), чтобы идентифицировать объект измерения. Эта конфигурация применима как к первой интерпретации обслуживающей соты, так и ко второй интерпретации обслуживающей соты. Если идентификационный номер составной несущей указывается, обслуживающая сота для объекта измерения (опорная сота для измерения (сота объекта результата Ms измерения является указанной сотой (составной несущей). Конфигурация формирования отчетов. Если опорная сота для измерения (сота объекта результата Ms измерения) уже установлена, конфигурация формирования отчетов не должна конфигурироваться для каждой соты для сот из активного набора. В этом случае, общее значение может использоваться в качестве идентификатора конфигурации формирования отчетов (reportConfigId) без дифференцирования между составными несущими. Эта конфигурация применима как к первой интерпретации обслуживающей соты, так и ко второй интерпретации обслуживающей соты. Конфигурация формирования отчетов может быть реализована так, что конфигурация формирования отчетов конфигурируется для каждой составной несущей, рассматриваемой в качестве опорной соты для измерения (соты объекта результата Ms измерения), посредством указания идентификационного номера составной несущей (идентификационного номера соты в рамках сот из активного набора), поскольку множество обслуживающих сот существует в качестве объектов измерения. Устройство мобильной станции и устройство базовой станции указывают идентификатор конфигурации формирования отчетов (reportConfigId), включающий в себя идентификационный номер составной несущей в качестве информационного элемента или идентификационный номер составной несущей и идентификатор конфигурации формирования отчетов (reportConfigId), чтобы идентифицировать конфигурацию формирования отчетов. Устройство мобильной станции и устройство базовой станции задают указанную соту (составную несущую) в качестве опорной соты для измерения (соты объекта результатаMs измерения) при рассмотрении конфигурации формирования отчетов. Эта конфигурация применима как к первой интерпретации обслуживающей соты, так и ко второй интерпретации обслуживающей соты. Идентификатор измерения. Общее значение может использоваться в качестве идентификатора измерения (measId) для каждой составной несущей без различения. Эта конфигурация применима как к первой интерпретации обслуживающей соты, так и ко второй интерпретации обслуживающей соты. Идентификатор измерения (measId) может быть реализован так, что идентификатор измерения(measId) конфигурируется для каждой составной несущей, рассматриваемой в качестве опорной соты для измерения (соты объекта результата Ms измерения), посредством указания идентификационного номера составной несущей (идентификационного номера соты в рамках сот из активного набора), поскольку множество обслуживающих сот существует в качестве объектов измерения. Устройство мобильной станции и устройство базовой станции указывают идентификатор измерения (measId), включающий в себя идентификационный номер составной несущей в качестве информационного элемента или идентификационный номер составной несущей и идентификатор измерения(measId), чтобы связывать объект измерения и конфигурацию формирования отчетов. Устройство мобильной станции и устройство базовой станции задают указанную составную несущую в качестве опорной соты для измерения (соты объекта результата Ms измерения) при рассмотрении измерения. Эта конфигурация применима как к первой интерпретации обслуживающей соты, так и ко второй интерпретации обслуживающей соты. Первая интерпретация опорной соты для измерения (соты объекта результата Ms измерения). Как проиллюстрировано на фиг. 9, опорная сота для измерения (сота объекта результата Ms измерения) является сотой (составной несущей), которая является опорным элементом объекта измерения,когда выполняется измерение. А именно, опорная сота для измерения является обслуживающей сотой в объекте измерения. Как описано выше, опорная сота для измерения (сота объекта результата Ms измерения) идентифицируется посредством идентификационного номера (идентификационного номера соты в рамках сот из активного набора) составной несущей, указываемой посредством идентификатора измерения (measId), объекта измерения и конфигурации формирования отчетов в одном способе. Другими словами, опорная сота для измерения (сота объекта результата Ms измерения) может указываться посредством любой из конфигурации идентификатора измерения (measId), конфигурации объектов измерения и конфигурации формирования отчетов. Физический идентификатор соты (physicalCellIdentity) и целевая частота могут отклоняться к идентификационному номеру составной несущей. Этот способ (первая интерпретация опорной соты для измерения) диктует или связывает опорную соту для измерения (соту объекта результата Ms измерения) для каждого идентификатора измерения (measId). Когда опорная сота для измерения (сота объекта результата Ms измерения) устанавливается для каждого идентификатора измерения (measId), устройство базовой станции может конфигурировать измерение для каждой составной несущей. Вторая интерпретация опорной соты для измерения (соты объекта результата Ms измерения). Как изображено на фиг. 10, опорная сота для измерения (сота объекта результата Ms измерения) является сотой (составной несущей), которая является опорным элементом объекта измерения, когда выполняется измерение. А именно, опорная сота для измерения является обслуживающей сотой в объекте измерения. В другом способе (вторая интерпретация опорной соты для измерения), все или множество обслуживающих сот, описанных во второй интерпретации обслуживающей соты, задаются как опорные соты для измерения (соты объекта результата Ms измерения) (все или множество сот заданы как опорные соты для измерения (соты объекта результата Ms измерения. Другими словами, это способы, которыми предоставляется множество опорных сот для измерения (сот объекта результата Ms измерения). В этом случае устройство мобильной станции сообщает результаты отчетов для множества опорных сот для измерения (сот объекта результата Ms измерения). Если множество опорных сот для измерения конфигурируется независимо от сот из активного набора, множество опорных сот для измерения (сот объекта результата Ms измерения) указываются посредством любой из конфигурации идентификатора измерения(measId), конфигурации объектов измерения и конфигураций формирования отчетов. Если множество опорных сот для измерения задаются как все соты для сот из активного набора, опорные соты для измерения (соты объекта результата Ms измерения) определяются в зависимости от конфигурации сот из активного набора. Пороговое значение качества обслуживающей соты (s-Measure). Если устройство базовой станции предоставляет пороговое значение качества обслуживающей соты(s-Measure), устройство мобильной станции выполняет измерение соседних сот и оценку событий (удовлетворяются или нет критерии инициирования событий; также называемую оценкой критериев формирования отчетов), когда качество (значение RSRP) опорной соты для измерения (соты объекта результатаMs измерения) ниже порога качества обслуживающей соты (s-Measure). С другой стороны, если устройство базовой станции не предоставляет порог качества обслуживающей соты (s-Measure), устройство мобильной станции выполняет измерение соседних сот и оценку событий независимо от качества (значения RSRP) опорной соты для измерения (соты объекта результата Ms измерения). Первая интерпретация критериев инициирования событий. Критерии инициирования событий для выполнения отчета об измерении (первая интерпретация критериев инициирования событий) описываются со ссылкой на фиг. 11. Символ Ms обозначает результат измерения для соты (составной несущей), указываемой в качестве опорной соты для измерения. Символ Mn обозначает результат измерения для соты (составной несущей),не указываемой в качестве опорной соты для измерения в объекте измерения. Символ Ofn обозначает конкретное значение смещения по частоте для измерения для частоты соты(составной несущей), не указываемой в качестве опорной соты для измерения. В случае внутричастотного измерения Ofn является идентичным Ofs. В случае межчастотного измерения Ofn является сдвигом частоты (offsetFreq), включенным в объект измерения в EUTRA (measObjectEUTRA), соответствующий частоте нисходящей линии связи, отличающейся от опорной соты для измерения. Символ Ocn является конкретным для соты значением смещения для измерения для частоты соты(составной несущей), не указываемой в качестве опорной соты для измерения. В случае внутричастотного измерения Ocn является отдельным смещением соты (cellIndividualOffset), включенным в объект измерения в EUTRA (measObjectEUTRA) частоты нисходящей линии связи, идентичной опорной соте для измерения. В случае межчастотного измерения Ocn является отдельным смещением соты (cellIndividualOffset), включенным в объект измерения в EUTRA (measObjectEUTRA), соответствующий частоте нисходящей линии связи, отличающейся от опорной соты для измерения. Символ Ofs является конкретным для частоты значением смещения для частоты опорной соты для измерения.Ocs символа является конкретным для соты значением смещения для измерения для опорной соты для измерения. Мобильная станция формирует события в соответствии с результатом Ms измерения опорной соты для измерения (события A1, A2) или результатом Ms измерения опорной соты для измерения и результатом Mn измерения соты (составной несущей), не указываемой в качестве опорной соты для измерения(события A3, А 5), или результатом Mn измерения соты (составной несущей), не указываемой в качестве опорной соты для измерения (событие А 4). Желательно то, чтобы эта реализация 1 критериев инициирования событий применялась к первой интерпретации обслуживающей соты и первой интерпретации опорной соты для измерения. Посредством задания параметров измерения для каждой опорной соты для измерения таким образом, устройство базовой станции может обрабатывать приоритет формирования отчетов для составных несущих. Вторая интерпретация критериев инициирования событий. Другие критерии инициирования событий для выполнения отчета об измерении (вторая интерпретация критериев инициирования событий) описываются со ссылкой на фиг. 12. Символ Ms обозначает результат измерения для соты (составной несущей), указываемой в качестве опорной соты для измерения. Символ Mn обозначает результат измерения для соты (составной несущей),не включенной в соты из активного набора в объекте измерения. Другие параметры являются идентичными параметрам в первой интерпретации критериев инициирования событий. Мобильная станция формирует события в соответствии с результатом Ms измерения опорной соты для измерения (события A1, А 2) или результатом Ms измерения опорной соты для измерения и результатом Mn измерения соты (составной несущей), не включенной в соты из активного набора (события A3,А 5), или результатом Mn измерения соты (составной несущей), не включенной в соты из активного набора (событие А 4). В этом случае, событие между сотами в сотах из активного набора не инициируется. Желательно то, чтобы вторая интерпретация критериев инициирования событий применялась ко второй интерпретации обслуживающей соты и первой интерпретации опорной соты для измерения. Посредством задания параметров измерения для каждой опорной соты для измерения таким образом, устройство базовой станции может обрабатывать приоритет формирования отчетов для составных несущих. Третья интерпретация критериев инициирования событий. Другие критерии инициирования событий для выполнения отчета об измерении (третья интерпретация критериев инициирования событий) описываются со ссылкой на фиг. 13. Символ Ms обозначает результат измерения для каждой из множества из опорных сот для измерения (составных несущих), как описано во второй интерпретации опорной соты для измерения. СимволMn обозначает результат измерения для соты (составной несущей), отличной от опорной соты для измерения, во время измерения каждой из опорных сот для измерения (сот объекта результата Ms измерения) в объекте измерения. Символ Ofn обозначает конкретное для частоты значение смещения для измерения для частоты соты объекта Mn. В случае внутричастотного измерения Ofn является идентичным Ofs. В случае межчастотного измерения Ofn является частотой сдвига (offsetFreq), включенной в объект измерения в EUTRA(measObjectEUTRA), соответствующий частоте нисходящей линии связи, отличающейся от каждой из опорных сот для измерения. Символ Ocn является конкретным для соты значением смещения для измерения для частоты соты объекта Mn. В случае внутричастотного измерения Ocn является отдельным смещением соты (cellIndividualOffset), включенным в объект измерения в EUTRA (measObjectEUTRA) частоты нисходящей линии связи, идентичной каждой из опорных сот для измерения. В случае межчастотного измерения Ocn является отдельным смещением соты (cellIndividualOffset), включенным в объект измерения в EUTRA (measObjectEUTRA), соответствующий частоте нисходящей линии связи, отличающейся от каждой из опорных сот для измерения. Символ Ofs является конкретным для частоты значением смещения для частоты каждой из опорных сот для измерения.Ocs символа является конкретным для соты значением смещения для измерения для каждой из опорных сот для измерения. Мобильная станция формирует события в соответствии с результатом Ms измерения каждой из опорных сот для измерения (события A1, A2) или результатом Ms измерения каждой из опорных сот для измерения и результата Mn измерения соты (составной несущей), отличной от опорной соты для измерения, во время измерения каждой из опорных сот для измерения (сот объекта результата Ms измерения)(события A3, А 5), или результатом Mn измерения соты (составной несущей), отличной от опорной соты для измерения, во время измерения каждой из опорных сот для измерения (сот объекта результата Ms измерения) (событие А 4). Желательно то, чтобы эта реализация 3 критериев инициирования событий применялась к первой интерпретации обслуживающей соты и второй интерпретации опорной соты для измерения. Посредством задания параметров измерения для каждой опорной соты для измерения таким образом, устройство базовой станции может обрабатывать приоритет формирования отчетов для составных несущих. Четвертая интерпретация критериев инициирования событий. Другие критерии инициирования событий для выполнения отчета об измерении (четвертая интерпретация критериев инициирования событий) описываются со ссылкой на фиг. 14. Символ Ms обозначает результат измерения для каждой из всех или множества опорных сот для измерения (составных несущих) в активном наборе, как описано во второй интерпретации опорной соты для измерения. Символ Mn обозначает результат измерения для соты (составной несущей), отличной от соты, конфигурируемой в качестве опорной соты для измерения (соты объекта результата Ms измерения) в объекте измерения. Другие параметры являются идентичными параметрам в третьей интерпретации критериев инициирования событий. Мобильная станция формирует события в соответствии с результатом Ms измерения опорной соты для измерения (события A1, A2) или результатом Ms измерения опорной соты для измерения и результатом Mn измерения соты (составной несущей), не указываемой в качестве опорной соты для измерения(события A3, А 5), или результатом Mn измерения соты (составной несущей), не указываемой в качестве опорной соты для измерения (событие А 4). В этом случае, событие между сотами, конфигурируемыми в качестве опорных сот для измерения (сот объекта результата Ms измерения), не инициируется. Желательно то, чтобы эта реализация 3 критериев инициирования событий применялась ко второй интерпретации обслуживающей соты и второй интерпретации опорной соты для измерения. Посредством задания параметров измерения для каждой опорной соты для измерения таким образом, устройство базовой станции может обрабатывать приоритет формирования отчетов для составных несущих. Описание результата измерения. Если опорная сота для измерения указывается для каждого идентификатора измерения (measId), результат измерения является идентичным результату, когда соты из активного набора не конфигурируются (когда объединение несущих не выполняется), и желательно то, чтобы результат измерения обслуживающей соты (measResultServing) сообщался в качестве результатов мощности принимаемого опорного сигнала (RSRP) и качества принимаемого опорного сигнала (RSRQ) соты, конфигурируемой в качестве опорной соты для измерения. В этом случае базовая станция играет ведущую роль в указании/определении опорной соты для измерения. Если опорная сота для измерения является идентифицируемой посредством идентификатора измерения (measId) и идентификационного номера составной несущей (идентификационного номера соты в сотах из активного набора), идентификационный номер составной несущей (идентификационный номер соты в сотах из активного набора) также указывается. Таким образом, устройство мобильной станции выполняет измерение для множества опорных сот для измерения и сообщает опорную соту для измерения, удовлетворяющую критериям инициирования. В этом случае устройство мобильной станции принимает на себя указание/определение опорной соты для измерения. Хотя физический идентификатор соты (physicalCellIdentity), используемый для идентификации соты, может быть одинаковым между составными несущими, физический идентификатор соты является идентифицируемым посредством частоты, поскольку объект измерения в EUTRA (measObjectEUTRA) конфигурируется для каждой частоты. Если множество опорных сот для измерения указывается для идентификатора измерения, результат измерения сообщается следующим способом (первый способ результата измерения). Результат измерения сообщается в качестве результатов мощности принимаемого опорного сигнала(RSRP) и качества принимаемого опорного сигнала (RSRQ) всех сот, конфигурируемых в качестве опорных сот для измерения (или всех сот в сотах из активного набора). Таким образом, отчет об измерении включает в себя результаты вычисления мощности принимаемого опорного сигнала (RSRP) и качества принимаемого опорного сигнала (RSRQ) всех сот, конфигурируемых в качестве опорных сот для измерения (или всех сот в сотах из активного набора) независимо от типа события. Это предоставляет возможность устройству базовой станции обнаруживать состояния всех сот, конфигурируемых в качестве опорных сот для измерения посредством устройства мобильной станции (или всех сот в сотах из активного набора) без конкретных технических требований, и оценивать причину каждого события. В другом способе (втором способе результата измерения), если множество опорных сот для измерения указывается для идентификатора измерения, результат измерения сообщается следующим образом. Устройство мобильной станции определяет оптимальную соту из результатов вычисления мощности принимаемого опорного сигнала (RSRP) и/или качества принимаемого опорного сигнала (RSRQ) всех сот, конфигурируемых в качестве опорных сот для измерения (или всех сот в сотах из активного набора). Отчет формируется посредством включения идентификационного номера составной несущей(идентификационного номера соты в сотах из активного набора) оптимальной соты и мощности принимаемого опорного сигнала (RSRP) и/или качества принимаемого опорного сигнала (RSRQ) оптимальной соты в результат измерения обслуживающей соты. Событие, которое должно сообщаться, является единственным событием с оптимальной сотой, заданной в качестве опорной соты для измерения. Для измерения оптимальной соты значения могут сравниваться после добавления Ofs частот и Ocs опорных сот для измерения к опорным сотам для измерения. Это предоставляет возможность устройству базовой станции обрабатывать приоритет формирования отчетов для составных несущих. Отчет об измерении для оптимальной соты из всех сот, конфигурируемых в качестве опорных сот для измерения (или всех сот в сотах из активного набора) может рассматриваться в качестве другого события, и ему может назначаться идентификатор события (eventId). Другими словами, отчет инициируется, когда оптимальная сота (составная несущая) изменяется с учетом Ofs частот и Ocs опорных сот для измерения для опорных сот для измерения. Добавление/изменение/удаление соты из активного набора. Описывается способ обработки системной информации, связанной с измерением, когда сота из активного набора (составная несущая) добавляется/изменяется. Когда уведомление относительно добавления/изменения соты из активного набора (составной несущей) предоставляется, опорные соты для измерения (соты объекта результата Ms измерения) определяются в соответствии с конфигурацией сот из активного набора, если множество опорных сот для измерения задаются как все соты для сот из активного набора во второй интерпретации опорных сот для измерения. Способ обработки системной информации, связанной с измерением, когда сота из активного набора(составная несущая) удаляется, описывается со ссылкой на фиг. 15. Если сота из активного набора удаляется, все идентификаторы измерения (measId), связанные с идентификатором объекта измерения (measObjectId), соответствующим несущей частоте удаленной соты, удаляются. Если сота из активного набора удаляется, все идентификаторы измерения (measId), связанные с опорной сотой для измерения, соответствующей несущей частоте удаленной соты, удаляются. Описывается способ обработки системной информации, связанной с измерением, когда соты из активного набора (составные несущие) добавляются и удаляются. Если соты из активного набора одновременно добавляются и удаляются (замена сот из активного набора), идентификатор измерения (measId), связанный с идентификатором объекта измерения (measObjectId), соответствующим несущей частоте добавленной соты, связывается с идентификатором измерения(measId), связанным с идентификатором объекта измерения (measObjectId), соответствующим несущей частоте удаленной соты, а идентификатор измерения (measId), связанный с идентификатором объекта измерения (measObjectId), соответствующим несущей частоте удаленной соты, связывается с идентификатором измерения (measId), связанным с идентификатором объекта измерения (measObjectId), соответствующим несущей частоте добавленной соты. Посредством автоматического изменения конфигурации измерения в соответствии с обработкой, к примеру, добавлением/удалением/изменением/заменой соты из активного набора, сигналы для конфигурации могут сокращаться, и конфигурация может быстро применяться. Далее описывается система радиосвязи согласно второму варианту осуществления настоящего изобретения. Далее описываются только модули второго варианта осуществления, отличные от первого варианта осуществления. Главная частота DL (также называемая первичной составной несущей нисходящей линии связи или первичной сотой нисходящей линии связи) может быть частотным уровнем нисходящей линии связи(составной несущей или группой составных несущих), к которому устройство мобильной станции первоначально осуществляет доступ или который отслеживает, или определенным частотным уровнем нисходящей линии связи, определенным в соответствии с техническими требованиями из устройства базовой станции. По меньшей мере, сигнал синхронизации в нисходящей линии связи (SCH) обнаруживается для получения синхронизации в нисходящей линии связи. Подчиненная частота DL (также называемая вторичной составной несущей нисходящей линии связи или вторичной сотой нисходящей линии связи) является частотным уровнем нисходящей линии связи,не указываемым в качестве главной частоты DL, для доступных составных несущих, указываемых посредством устройства базовой станции. Главная частота UL (также называемая первичной составной несущей восходящей линии связи) может быть частотным уровнем восходящей линии связи (составной несущей или группой составных несущих), к которому устройство мобильной станции первоначально осуществляет доступ, либо составной несущей или группой составных несущих, указываемой посредством главной частоты DL или соответствующей главной частоте DL или определенным частотным уровнем восходящей линии связи, определенным в соответствии с техническими требованиями из устройства базовой станции. Подчиненная частота UL (также называемая вторичной составной несущей восходящей линии связи) является частотным уровнем восходящей линии связи, не указываемым в качестве главной частотыUL, для доступных составных несущих, указываемых посредством устройства базовой станции. В дальнейшем в этом документе главная частота или подчиненная частота в последующем описании означает главную частоту DL и/или главную частоту UL или подчиненную частоту DL и/или подчиненную частоту UL. Главные частоты и подчиненные частоты устройств мобильной станции могут отличаться. Другими словами, главная частота для одного устройства мобильной станции может конфигурироваться как подчиненная частота для другого устройства мобильной станции. Это представляет то, что составная несущая, конкретная для устройства мобильной станции, может конфигурироваться, поскольку составная несущая добавляется к устройству мобильной станции через выделенный сигнал. Главная частота и подчиненная частота могут размещаться в смежных несущих частотах или разнесенных несущих частотах. Главная частота может быть задана для каждой функции. Главная частота, связанная с измерением,описывается в этом описании. Устройство мобильной станции управляет полем системной информации, которое является содержимым системной информации, и элемент системной информации (IE) содержит одно или более полей системной информации. Эти части системной информации (включающей в себя поля системной информации и элементы системной информации) управляются посредством RRC устройства мобильной станции и устройства базовой станции для каждой составной несущей. Системная информация выступает в качестве параметров конфигурационной информации, управляемыми посредством системы, которая выполняет обмен данными с использованием устройства мобильной станции и устройства базовой станции,а также выступает в качестве параметров, необходимых для устройства мобильной станции, чтобы рабо- 21023050 тать в системе. Системная информация включает в себя конфигурацию измерения, идентификатор измерения (measId), объект измерения, конфигурацию формирования отчетов и т.п. Системная информация, управляемая посредством RRC, транслируется через канал управления трансляцией (ВССН) или предоставляется из устройства базовой станции в устройство мобильной станции через передачу служебных RRC-сигналов общего канала управления (СССН) и/или выделенного канала управления (DCCH). Когда главная частота указывается, устройство мобильной станции и устройство базовой станции применяют и управляют системной информацией, используемой на главной частоте для составных несущих. Далее описывается способ измерения устройства мобильной станции в случае связи с использованием множества составных несущих. Интерпретация обслуживающей соты. Один пример принципа обслуживающей соты описывается со ссылкой на фиг. 16. Устройство мобильной станции и устройство базовой станции рассматривают главную частоту DL в качестве обслуживающей соты. Соседние соты являются сотами, отличными от главной частоты DL. Когда одна сота в сотах из активного набора рассматривается в качестве обслуживающей соты, соседние соты являются сотами, отличными от обслуживающей соты. Следовательно, сота в активном наборе может рассматриваться в качестве соседней соты в зависимости от того, какая сота рассматривается в качестве обслуживающей соты. Это приводит к расширению концепции обслуживающей соты, и поэтому конфигурация, связанная с измерением множества частотных уровней, может эффективно выполняться. Измерение может выполняться в отношении одной соты. Другой пример принципа обслуживающей соты описывается со ссылкой на фиг. 17. Устройство мобильной станции и устройство базовой станции рассматривают главную частоту DL в обслуживающих сотах в качестве опорной соты для измерения. Обслуживающие соты содержат множество составных несущих, включающих в себя главную частоту DL. Соседние соты являются сотами, отличными от обслуживающих сот, содержат множество составных несущих, включающих в себя главную частоту DL. Это приводит к расширению концепции обслуживающей соты, и поэтому конфигурация, связанная с измерением множества частотных уровней, может эффективно выполняться. Измерение может выполняться в отношении одной составной несущей в сотах. Интерпретация межчастотных измерений. Задание внутричастотного измерения и межчастотного измерения, когда соты из активного набора конфигурируется, описывается со ссылкой на фиг. 18. Внутричастотное измерение является измерением на частоте нисходящей линии связи главной частоты DL. Межчастотное измерение является измерением на частоте, отличающейся от частоты нисходящей линии связи главной частоты DL. Объект измерения. Общее значение может использоваться в качестве идентификатора измерения (measObjectId) для каждой составной несущей без различения. Конфигурация формирования отчетов. Общее значение может использоваться в качестве идентификатора конфигурации формирования отчетов (reportConfigId) для каждой составной несущей без различения. Идентификатор измерения. Общее значение может использоваться в качестве идентификатора измерения (measId) для каждой составной несущей без различения. Интерпретация критериев инициирования событий. Критерии инициирования событий для выполнения отчета об измерении описываются со ссылкой на фиг. 19. Символ Ms обозначает результат измерения для главной частоты DL. Символ Mn обозначает результат измерения для соты (составной несущей), не указываемой в качестве главной частоты DL. Символ Ofn обозначает конкретное для частоты значение смещения для измерения для частоты соты (составной несущей), не указываемой в качестве главной частоты DL. В случае внутричастотного измерения Ofn является идентичным Ofs. В случае межчастотного измерения Ofn является частотой сдвига(offsetFreq), включенной в объект измерения в EUTRA (measObjectEUTRA), соответствующий частоте нисходящей линии связи, отличающейся от главной частоты DL. Символ Ocn является конкретным для соты значением смещения для измерения для частоты соты(составной несущей), не указываемой в качестве главной частоты DL. В случае внутричастотного измерения Ocn является отдельным смещением соты (cellIndividualOffset), включенным в объект измерения вEUTRA (measObjectEUTRA) частоты нисходящей линии, идентичной главной частоте DL. В случае межчастотного измерения Ocn является отдельным смещением соты (cellIndividualOffset), включенным в объект измерения в EUTRA (measObjectEUTRA), соответствующим частоте нисходящей линии связи,отличающейся от главной частоты DL. Символ Ofs является конкретным для частоты значением смещения для частоты главной частотыOcs символа является конкретным для соты значением смещения для измерения для главной частоты DL. Устройство мобильной станции формирует события в соответствии с результатом Ms измерения главной частоты DL и результатом Mn измерения соты (составной несущей), не указываемой в качестве главной частоты DL. Управление может упрощаться посредством объединения конфигурации параметров измерения с главной частотой DL таким образом. Описание результата измерения. Результат измерения обслуживающей соты (measResultServing) сообщается в качестве результатов вычисления мощности принимаемого опорного сигнала (RSRP) и качества принимаемого опорного сигнала (RSRQ) соты, конфигурируемой в качестве главной частоты DL. Изменение главной частоты DL. В случае, если главная частота DL изменяется, идентификатор измерения (measId), связанный с идентификатором объекта измерения (measObjectId), соответствующим несущей частоте главной частоты DL после изменения, связывается с идентификатором измерения (measId), связанным с идентификатором объекта измерения (measObjectId), соответствующим несущей частоте главной частоты DL перед изменением, а идентификатор измерения (measId), связанный с идентификатором объекта измерения(measObjectId), соответствующим несущей частоте главной частоты DL до изменения, связывается с идентификатором измерения (measId), связанным с идентификатором объекта измерения (measObjectId),соответствующим несущей частоте главной частоты DL после изменения. Посредством автоматического изменения конфигурации измерения в соответствии с обработкой, к примеру, изменением главной частоты DL, сигналы для конфигурации могут сокращаться, и конфигурация может быстро применяться. В каждом из вариантов осуществления составная несущая может рассматриваться просто в качестве соты, и устройство мобильной станции может рассматриваться как управляющее системной информацией множества сот. В этом случае считается то, что активная (активированная) сота добавляется или сота активируется в передаче служебных RRC-сигналов вместо добавления составной несущей. Связь через множество составных несущих рассматривается в качестве связи через множество активных сот. Это также может рассматриваться так, что множество составных несущих управляется в одной соте. Хотя одна система содержит множество составных несущих в описании каждого из вариантов осуществления, это может рассматриваться так, что множество систем объединяется и конфигурируется в качестве одной системы. Составная несущая также может рассматриваться как указывающая на область,в которой система работает посредством согласования с несущей частотой с центром каждой составной несущей на определенной приемной стороне или определенной передающей стороне. Варианты осуществления могут быть реализованы комбинированным способом. В каждом из вариантов осуществления могут существовать множества устройств базовой станции и устройств мобильной станции. Мобильная станция не ограничена подвижным терминалом и может быть реализована посредством реализации функции устройства мобильной станции в устройстве базовой станции или стационарном терминале. В каждом из вариантов осуществления, описанном выше, программа для реализации функций в устройстве базовой станции или функций в устройстве мобильной станции может записываться на читаемый компьютером носитель записи, и программа, записанная на этот носитель записи, может считываться и выполняться посредством компьютерной системы, чтобы управлять устройством базовой станции или устройством мобильной станции. "Компьютерная система" при использовании в данном документе предположительно включает в себя операционную систему (OS) и аппаратные средства, к примеру периферийные устройства."Читаемый компьютером носитель записи" означает портативный носитель, к примеру гибкий диск,магнитный оптический диск, ROM или CD-ROM, и устройство хранения данных, к примеру жесткий диск, встроенный в компьютерную систему. "Читаемый компьютером носитель записи" предположительно включает в себя носители записи, динамически сохраняющие программу в течение короткого времени, к примеру сеть, такую как Интернет, и провода для связи, когда программа передается через линию связи, к примеру телефонную линию связи, и носители записи, которые сохраняют программу в течение определенного времени, к примеру энергозависимое запоминающее устройство в рамках компьютерной системы, выступающей в качестве сервера или клиента в таком случае. Программа может быть предназначена для цели реализации группы функций и может быть программой, допускающей реализацию функций в комбинации с программой, уже записанной на компьютерную систему. Хотя варианты осуществления настоящего изобретения описаны подробно со ссылкой на чертежи,конкретные конфигурации не ограничены вариантами осуществления, и формула изобретения включает в себя схемы и т.п. в рамках диапазона без отступления от сущности настоящего изобретения. Пояснения к позиционным обозначениям. 100 - устройство базовой станции; 101 - модуль управления данными; 102 - модуль OFDMмодуляции; 103 - беспроводной модуль; 104 - модуль диспетчеризации; 105 - модуль оценки канала; 106- передающий модуль; 22 - передающий модуль; 300 - управляющая станция. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Устройство мобильной станции, обеспеченное в системе связи посредством объединения несущих с использованием множества сот, при этом каждая сота имеет различную частоту во время связи,при этом устройство мобильной станции содержит модуль управления радиоресурсами, выполненный с возможностью определять первую соту из числа множества сот на основе объекта измерения, связанного с конфигурацией формирования отчетов, и оценивать событие на основе результата измерения первой соты; и беспроводной модуль, выполненный с возможностью принимать от устройства базовой станции конфигурационное сообщение, включающее в себя конфигурацию измерений для конфигурирования объекта измерения и конфигурации формирования отчетов,при этом объект измерения выполнен с возможностью указывать частоту измерения при измерениях,при этом конфигурация формирования отчетов выполнена с возможностью указывать критерий инициирования событий, и при этом критерий инициирования событий используется для оценки события, соответствующего результату измерения, сообщенному посредством отчета об измерении. 2. Устройство мобильной станции по п.1, в котором модуль управления радиоресурсами дополнительно выполнен с возможностью оценивать событие с использованием результата измерения первой соты и сообщать результат измерения устройству базовой станции в случае, когда удовлетворяется критерий инициирования событий. 3. Устройство мобильной станции по п.1, в котором модуль управления радиоресурсами дополнительно выполнен с возможностью оценивать событие с использованием конкретной величины смещения для соты, которая не определена в качестве первой соты, и сообщать результат измерения устройству базовой станции в случае, когда удовлетворяется критерий инициирования событий. 4. Устройство мобильной станции по п.3, в котором модуль управления радиоресурсами дополнительно выполнен с возможностью оценивать событие с использованием конкретной величины смещения для первой соты и сообщать результат измерения устройству базовой станции в случае, когда удовлетворяется критерий инициирования событий. 5. Устройство мобильной станции по п.1, в котором модуль управления радиоресурсами дополнительно выполнен с возможностью определять первую соту, которая используется для оценки события, из числа множества сот на основе частоты, которая должна измеряться. 6. Устройство базовой станции, обеспеченное в системе связи посредством объединения несущих с использованием множества сот, при этом каждая сота имеет различную частоту во время связи, при этом устройство базовой станции содержит модуль управления радиоресурсами, выполненный с возможностью конфигурировать конфигурационное сообщение, включающее в себя конфигурацию измерений,подлежащее отправке устройству мобильной станции от устройства базовой станции, для определения первой соты из числа множества сот на основе объекта измерения, связанного с конфигурацией формирования отчетов и для оценки события на основе результата измерения первой соты,при этом объект измерения выполнен с возможностью указывать частоту измерения при измерениях,при этом конфигурация формирования отчетов выполнена с возможностью указывать критерий инициирования событий, и при этом критерий инициирования событий используется для оценки события отчета об измерении. 7. Способ управления, выполняемый устройством мобильной станции, обеспеченным в системе связи посредством объединения несущих с использованием множества сот, при этом каждая сота имеет различную частоту во время связи, при этом способ управления содержит этапы, на которых определяют первую соту из числа множества сот на основе объекта измерения, связанного с конфигурацией формирования отчетов; и оценивают событие на основе результата измерения первой соты,при этом объект измерения и конфигурация формирования отчетов сконфигурированы посредством конфигурации измерений, включенной в конфигурационное сообщение, принимаемое от устройства базовой станции,при этом объект измерения выполнен с возможностью указывать частоту измерения при измерениях,- 24023050 при этом конфигурация формирования отчетов выполнена с возможностью указывать критерий инициирования событий, и при этом критерий инициирования событий используют для оценки события, соответствующего результату измерения, сообщенному посредством отчета об измерении. 8. Модуль обработки устройства мобильной станции, содержащий средства для выполнения этапов способа управления по п.7, при этом модуль обработки содержит множество модулей блока обработки, выполненных с возможностью выполнения этапов способа управления, и модуль верхнего блока для интеграции управления множеством модулей блока обработки.
