Протокол сигнализации для спутниковой системы прямого радиовещания
Номер патента: 2178
Опубликовано: 28.02.2002
Авторы: Эберлайн Эрнст, Курсель Оливье, Мельтцер Стефан, Дюна Этьен, Кампанелла С.Джозеф
Формула / Реферат
1. Способ форматирования сигнала для широковещательной передачи удаленным приемникам, включающий этапы
приема услуги, содержащей, по меньшей мере, первый компонент услуги и второй компонент услуги, каждый из которых выбран из группы, включающей аудиосигналы, данные, статические изображения, динамические изображения, сигналы персонального поискового вызова, текстовые данные, сообщения и панорамные графические символы; и
формирования кадра битового потока широковещательного канала путем добавления управляющего заголовка услуги к упомянутой услуге для динамического управления приемом услуги в удаленных приемниках, при этом управляющий заголовок услуги содержит данные управления услугой, услуга содержит общую скорость передачи битов в К бит в секунду, причем общая скорость передачи битов соответствует n-кратной минимальной скорости передачи битов, равной L бит в секунду, период кадра составляет М секунд, упомянутая услуга имеет n _ L _ M = n _ P битов в кадре, упомянутый кадр содержит n _ P битов для упомянутой услуги и n _ Q бит для упомянутого управляющего заголовка услуги, где К, n, L, М, Р и Q являются числовыми значениями соответственно
обеспечения управляющего заголовка услуги данными управления первого компонента услуги для динамического управления приемом упомянутого первого компонента услуги в удаленных приемниках и
обеспечения управляющего заголовка услуги данными управления второго компонента услуги для динамического управления приемом упомянутого второго компонента услуги в упомянутых удаленных приемниках.
2. Способ по п.1, отличающийся тем, что, по меньшей мере, одни данные из упомянутых данных управления первого компонента услуги и данных управления второго компонента услуги содержат, по меньшей мере, одно из множества полей, включающих поле длины компонента услуги, поле типа компонента услуги, поле шифрования, поле типа программы и поле языка, при этом поле длины компонента услуги указывает скорость передачи битов соответствующего одного из упомянутых первого компонента услуги и второго компонента услуги, поле типа компонентов услуги указывает, какой из множества сигналов содержится в соответствующем одном из упомянутых первом компоненте услуги и втором компоненте услуги, поле шифрования указывает, какой из множества способов шифрования используется для шифрования соответствующего одного из упомянутых первого компонента услуги и второго компонента услуги, поле типа программы указывает, какая из множества программ передается посредством соответствующего одного из упомянутых первого компонента услуги и второго компонента услуги, и поле языка указывает, на каком из множества языков сформирован соответствующий один из упомянутых первого компонента услуги и второго компонента услуги.
3. Способ по п.2, отличающийся тем, что дополнительно включает этап обеспечения поля длины компонента услуги n битами для указания скорости передачи битов соответствующего из упомянутых первого компонента услуги и второго компонента услуги, скорость передачи битов является целым кратным значением m битов в секунду, при этом целое кратное больше чем 1 и меньше чем 2n, m бит/с является минимальной скоростью передачи битов, n и m являются числовыми значениями, и содержимое поля длины компонента услуги является двоичным числом, имеющим десятичное значение между 0 и 2n, соответствующее упомянутому целому кратному.
4. Способ по п.3, отличающийся тем, что дополнительно включает этапы
приема упомянутого кадра в удаленных приемниках и
демультиплексирования соответствующего из упомянутых первого компонента услуги и второго компонента услуги из упомянутого кадра с использованием поля длины компонента услуги.
5. Способ по п.3, отличающийся тем, что n=4 бита и m=8000 бит/с.
6. Способ по п.2, отличающийся тем, что дополнительно включает этап обеспечения поля типа компонента услуги одним из множества значений, соответствующих одному из множества сигналов, при этом упомянутое множество сигналов включает аудиосигналы, кодированные в соответствии со стандартом MPEG, данные, не имеющие конкретного формата, данные изображений, кодированные в соответствии со стандартом JPEG, видеоданные и недействительные данные.
7. Способ по п.2, отличающийся тем, что дополнительно включает этап обеспечения поля шифрования первым значением и вторым значением, когда соответствующий один из упомянутых первого компонента услуги и второго компонента услуги зашифрован и не зашифрован соответственно.
8. Способ по п.2, отличающийся тем, что дополнительно включает этап обеспечения поля типа программы одним из множества значений соответственно программам из упомянутого множества программ, при этом упомянутое множество программ включает музыку, речевую радиопередачу, видеопрограмму, тестовую программу, программу, подвергаемую цензуре, рекламу и программу выбранной темы.
9. Способ по п.2, отличающийся тем, что дополнительно включает этап обеспечения поля языка одним из множества значений, соответствующим определенному одному из множества языков.
10. Способ по п.1, отличающийся тем, что дополнительно включает этапы
деления, по меньшей мере, части упомянутого кадра на поля данных и
перемежения, по меньшей мере, части упомянутых первого компонента услуги и второго компонента услуги в каждом из упомянутых полей данных.
11. Способ по п.10, отличающийся тем, что упомянутые первый компонент услуги и второй компонент услуги имеют скорость передачи битов, равную целому кратному L/2 бит/с, при этом упомянутый этап перемежения включает добавление дополнительных битов к каждому полю данных, когда упомянутое целое кратное величины L/2 бит/с является нечетным числом.
12. Сигнал, содержащий широковещательную информацию, сформированный в виде несущего колебания для широковещательной передачи к удаленным приемникам, упомянутый сигнал содержит кадр битового потока широковещательного канала, сформированный путем добавления к услуге управляющего заголовка услуги, при этом упомянутая услуга включает в себя множество компонентов услуг, выбранных из группы, включающей аудиоданные, данные, статические изображения, динамические изображения, сигналы персонального поискового вызова, текстовые данные, сообщения и панорамные графические символы, упомянутый управляющий заголовок услуги содержит данные управления услугой для динамического управления приемом соответствующих компонентов услуг из упомянутого множества компонентов услуг в удаленных приемниках, причем упомянутая услуга включает общую скорость передачи битов, равную К бит/с, общая скорость передачи битов соответствует n-кратной минимальной скорости передачи битов, равной L бит/с, период кадра составляет М секунд, причем упомянутая услуга имеет n _ L _ M = n _ P битов в кадре, кадр содержит n _ Р битов для услуги и n _ Q битов для управляющего заголовка услуги, где К, n, L, М, Р и Q являются числовыми значениями.
13. Сигнал по п.12, отличающийся тем, что общая скорость передачи битов К для упомянутой услуги находится в пределах от 16 до 128 кбит/с, минимальная скорость L передачи битов для упомянутой услуги составляет 16 кбит/с, n является целым числом в пределах 1_n_8, период кадра составляет 432 мс, Р равняется 6912 и Q равняется 224, кадр содержит n _ 6912 битов для услуги и n _ 224 битов для управляющего заголовка услуги, всего n _ 7136 битов.
14. Сигнал по п.13, отличающийся тем, что услуга содержит первый компонент услуги и второй компонент услуги, при этом, по меньшей мере, часть кадра разделяется на 432 поля данных длительностью около 1 мс, каждое из полей данных имеет n _ 16 битов, в каждом из полей данных осуществляется перемежение первого компонента услуги и второго компонента услуги.
15. Способ форматирования сигнала для широковещательной передачи к удаленным приемникам, включающий этапы
приема услуги, включающей, по меньшей мере, первый компонент услуги и второй компонент услуги, выбираемые из группы, включающей цифровые аудиосигналы, аналоговые аудиосигналы и аналоговые сигналы,
оцифровывания, по меньшей мере, первого компонента услуги, если первый компонент услуги является аналоговым,
сжатия первого компонента услуги с использованием кодирования в соответствии с алгоритмом сжатия подвижного изображения стандарта MPEG, причем первый компонент услуги дискретизируют с частотой дискретизации, которая синхронизирована со скоростью передачи битов первого компонента услуги, и
формирования кадра битового потока широковещательного канала путем добавления управляющего заголовка услуги к упомянутой услуге для динамического управления приемом услуги в удаленных приемниках, при этом управляющий заголовок услуги содержит данные управления услугой для динамического управления приемом упомянутых первого компонента услуги и второго компонента услуги в удаленных приемниках.
16. Способ по п.15, отличающийся тем, что дополнительно включает синхронизацию операций формирования кадров, осуществляемых кодером стандарта MPEG, с управляющим заголовком услуги, при этом кадр битового потока широковещательного канала обеспечивает передачу MPEG-кадра, генерируемого упомянутым кодером стандарта MPEG, в качестве своего субкодера.
17. Способ по п.16, отличающийся тем, что этап синхронизации включает выравнивание первого бита в первом компоненте услуги с первым битом заголовка кадра, сформированным кодером стандарта MPEG.
18. Сигнал, содержащий широковещательную информацию, сформированный в виде несущего колебания для широковещательной передачи к удаленным приемникам, упомянутый сигнал содержит кадр битового потока широковещательного канала, сформированный путем добавления управляющего заголовка услуги к упомянутой услуге, при этом упомянутая услуга содержит, по меньшей мере, один компонент услуги, выбранный из группы, включающей цифровой аудиосигнал, аналоговый аудиосигнал и аналоговый сигнал, упомянутый компонент услуги оцифрован, если он является аналоговым, и сжат с использованием кодирования, источника, выбираемого из группы схем кодирования, включающей стандарты MPEG 1, MPEG 2, MPEG 2,5, и MPEG 2,5 уровня 3, управляющий заголовок услуги содержит данные управления услугой для динамического управления приемом услуги в удаленных приемниках, кодирование источника включает операции формирования кадров, которые синхронизируются с управляющим заголовком услуги, причем кадр битового потока широковещательного канала обеспечивает передачу кадра, кодированного в соответствии со стандартом MPEG, сформированного с использованием упомянутого кодирования источника, в качестве его субкадра.
19. Способ форматирования сигнала для широковещательной передачи удаленным приемникам, включающий этапы
приема услуги, включающей, по меньшей мере, первый компонент услуги, выбранный из группы, включающей аудиосигналы, данные, статические изображения, динамические изображения, сигналы персонального поискового вызова, текстовые данные, сообщения и панорамные графические символы, и
формирование кадра битового потока широковещательного канала путем добавления управляющего заголовка услуги к упомянутой услуге для динамического управления приемом услуги в удаленных приемниках, при этом управляющий заголовок услуги содержит данные управления услугой, выбираемые из группы, включающей индекс скорости передачи битов, указывающий скорость передачи битов упомянутой услуги, данные управления шифрованием, дополнительное поле данных, индикатор содержания дополнительного поля, относящийся к содержанию дополнительного поля данных, данные, относящиеся к группе кадров в дополнительном поле данных при мультиплексировании дополнительного поля данных, данные, определяющие число компонентов услуг, которые составляют кадр, и данные для динамического управления приемом каждого из компонентов услуг в удаленных приемниках.
20. Способ по п.19, отличающийся тем, что управляющий заголовок услуги дополнительно содержит преамбулу, указывающую начало кадра, упомянутая преамбула выбирается как двоичное число или шестнадцатеричное число, выбираемое на основе эффективной автокорреляции для облегчения синхронизации упомянутого кадра при его приеме.
21. Способ по п.20, отличающийся тем, что преамбула содержит 20 битов и соответствует 0474В в шестнадцатеричном виде.
22. Способ по п.19, отличающийся тем, что этап формирования включает разделение общей скорости передачи битов упомянутой услуги на число n целого кратного минимальной скорости передачи битов, равной L бит/с, при этом n и L являются числовыми значениями, упомянутый индекс скорости передачи битов содержит двоичное число либо шестнадцатеричное число, представляющее упомянутое число n.
23. Способ по п.22, отличающийся тем, что L имеет значение 16000, общая скорость передачи битов упомянутой услуги равна n-кратной минимальной скорости передачи битов, равной 16 кбит/с, где n является целым числом в пределах 1 _ n _ 8, индекс скорости передачи битов содержит четыре бита, причем двоичное число 0000 указывает, что услуга не передает действительные данные, а двоичные числа 0001, 0010, 0011, 0100, 0101, 0110, 0111 и 1000 указывают, что общая скорость передачи битов упомянутой услуги составляет 16, 32, 48, 64, 80, 96, 112 и 128 кбит/с соответственно.
24. Способ по п.19, отличающийся тем, что данные управления шифрованием содержат данные схемы шифрования для указания, какая из множества схем шифрования используется для шифрования упомянутой услуги, при этом удаленные приемники используют данные схемы шифрования для дешифрования упомянутой услуги.
25. Способ по п.19, отличающийся тем, что дополнительно включает этап шифрования одного из упомянутых широковещательного канала, содержащего упомянутую услугу и упомянутый управляющий заголовок услуги, и множества широковещательных каналов, содержащих различные услуги и соответствующие заголовки управления услугами, при этом упомянутые данные управления шифрованием содержат биты для указания типа ключа, необходимого удаленным приемникам для дешифрования соответствующего одного из упомянутых широковещательного канала и множества широковещательных каналов, причем тип ключа выбирается из группы ключей, включающей статический ключ, общий ключ и конкретный ключ, причем статический ключ используется для шифрования и трансляции упомянутой услуги в широковещательном канале к выбранным приемникам из упомянутых удаленных приемников, которые конфигурируются для выполнения дешифрования с использованием статического ключа, общий ключ используется для дешифрования во всех удаленных приемниках каждого из упомянутого множества широковещательных каналов, которые были зашифрованы с использованием одной и той же схемы шифрования, и упомянутый конкретный ключ используется для дешифрования во всех удаленных приемниках широковещательного канала, если широковещательный канал был зашифрован с использованием выбранной схемы шифрования.
26. Способ по п.19, отличающийся тем, что дополнительно включает этап передачи дополнительных данных, относящихся к упомянутой услуге, в дополнительном поле данных управляющего заголовка услуги, при этом индикатор содержания дополнительного поля содержит биты для указания того, что дополнительные данные зашифрованы, и для указания ключа, используемого для шифрования дополнительных данных.
27. Способ по п.19, отличающийся тем, что дополнительно включает передачу кода международного стандарта данных для частотно-модулированного вещания в дополнительном поле данных управляющего заголовка услуги, при этом индикатор содержания дополнительного поля содержит биты для указания того, что дополнительное поле данных содержит упомянутый код международного стандаЁтр данных.
28. Способ по п.19, отличающийся тем, что упомянутая услуга соответствует первичной услуге, передаваемой к удаленным приемникам по первичным широковещательным каналам, при этом способ дополнительно включает этапы
приема второй услуги, содержащей, по меньшей мере, один компонент услуги, выбираемый из группы, включающей аудиоданные, данные, статические изображения, динамические изображения, сигналы персонального поискового вызова, текстовые данные, сообщения и панорамные графические символы, при этом вторая услуга передается удаленным приемникам по вторичному широковещательному каналу,
формирования второго кадра битового потока широковещательного канала путем добавления второго управляющего заголовка услуги к упомянутой второй услуге для динамического управления приемом упомянутой второй услуги в удаленных приемниках и
обеспечения в управляющем заголовке услуги, соответствующем первичному широковещательному каналу, битов для указания удаленным приемникам, что первичный широковещательный канал связан со вторичным широковещательным каналом.
29. Способ по п.28, отличающийся тем, что дополнительно включает этапы
назначения каждому из упомянутых первичного широковещательного канала и вторичного широковещательного канала кода идентификации, при этом каждый код идентификации используется для однозначной идентификации соответствующего одного из упомянутых широковещательного канала и вторичного широковещательного канала и
обеспечения управляющего заголовка услуги первичного широковещательного канала кодом идентификации, соответствующим второму широковещательному каналу.
30. Способ по п.29, отличающийся тем, что осуществляют передачу третьего широковещательного канала, связанного с первичным широковещательным каналом и имеющим код идентификации для однозначной идентификации третьего широковещательного канала, причем способ дополнительно включает этапы
формирования кадра битового потока широковещательного канала и
изменения управляющего заголовка услуги первичного широковещательного канала для включения в него кода идентификации, соответствующего третьему широковещательному каналу, для указания, что третий широковещательный канал связан с первичным широковещательным каналом вместо вторичного широковещательного канала.
31. Способ по п.29, отличающийся тем, что осуществляют передачу третьего широковещательного канала, который также связан с первичным широковещательным каналом и имеет код идентификации для однозначной идентификации третьего широковещательного канала, причем способ дополнительно включает этапы
формирования другого кадра битового потока широковещательного канала и
изменения управляющего заголовка услуги вторичного широковещательного канала для включения в него кода идентификации, соответствующего третьему широковещательному каналу, для указания того, что третий широковещательный канал также связан с первичным широковещательным каналом.
32. Способ по п.31, отличающийся тем, что этап обеспечения дополнительно включает этапы
обеспечения бита в управляющем заголовке услуги первичного широковещательного канала для указания того, что первичный широковещательный канал является первичным широковещательным каналом, имеющим другие, связанные с ним, широковещательные каналы, и
обеспечения в каждом управляющем заголовке услуги, соответствующем вторичному широковещательному каналу и третьему широковещательному каналу, бита для указания их отношения к первичному широковещательному каналу.
33. Способ по п.28, отличающийся тем, что дополнительно включает назначение кодов идентификации конкретной географической области первичному широковещательному каналу и вторичному широковещательному каналу для однозначного различения первичного широковещательного канала и вторичного широковещательного канала друг от друга и среди множества широковещательных каналов, принимаемых в пределах области, выбранной из множества географических областей.
34. Способ по п.33, отличающийся тем, что дополнительно включает обеспечение, по меньшей мере, одного бита для управляющего заголовка услуги первичного широковещательного канала для указания того, какой из множества различных типов кодов идентификации соответствует кодам идентификации конкретной географической области, причем множество различных типов кодов идентификации относятся к соответствующим из упомянутого множества географических областей.
35. Способ по п.28, отличающийся тем, что дополнительно включает назначение кодов идентификации для однозначного различения первичного широковещательного канала и вторичного широковещательного канала друг от друга и среди множества широковещательных каналов, принимаемых в пределах локальной области, региональной области и в глобальном масштабе, причем упомянутый этап обеспечения включает добавление, по меньшей мере, двух битов к управляющему заголовку услуги первичного широковещательного канала для указания того, какой из множества различных типов кодов идентификации соответствует упомянутым кодам идентификации, при этом тип кода выбирается из группы, включающей локальный код, региональный код и глобальный код, причем локальный код используется для однозначной идентификации одного из множества широковещательных каналов, передаваемых в географическую область посредством луча от спутникового передатчика, региональный код идентифицирует один из множества широковещательных каналов, передаваемых к одной из предварительно определенных непрерывной географической области и предварительно определенной географической области, состоящей из несмежных участков, глобальный код используется для различения второго широковещательного канала от других каналов из множества широковещательных каналов в глобальном масштабе.
36. Способ по п.28, отличающийся тем, что упомянутый этап обеспечения включает обеспечение упомянутых битов в индикаторе содержания дополнительного поля в управляющем заголовке услуги для указания удаленным приемникам, что первичный широковещательный канал связан со вторичным широковещательным каналом.
37. Способ по п.36, отличающийся тем, что дополнительно включает этапы
назначения каждому из упомянутых первичного широковещательного канала и вторичного широковещательного канала кода идентификации, при этом каждый код идентификации используется для однозначной идентификации соответствующего из упомянутых первичного широковещательного канала и вторичного широковещательного канала,
вставки кода идентификации, соответствующего вторичному широковещательному каналу, в дополнительное поле данных первичного широковещательного канала и
вставки кода идентификации, соответствующего первичному широковещательному каналу, в дополнительное поле данных вторичного широковещательного канала.
38. Способ по п.36, отличающийся тем, что дополнительно включает вставку данных идентификации широковещательного канала в дополнительное поле данных, идентифицирующее вторичный широковещательный канал.
39. Способ по п.38, отличающийся тем, что данные идентификации широковещательного канала содержат код идентификации для однозначной идентификации вторичного широковещательного канала, причем этап вставки дополнительно содержит выбор кода идентификации для однозначного различения вторичного широковещательного канала среди множества широковещательных каналов, принимаемых в пределах области, выбранной из множества географических областей.
40. Способ по п.28, отличающийся тем, что дополнительное поле данных в управляющем заголовке услуги и втором управляющем заголовке услуги содержит первичный/вторичный (П/В) флаг, причем способ дополнительно включает этапы
установки флага ПВ в первое значение, когда кадр, соответствующий одному из упомянутых управляющего заголовка услуги и второго управляющего заголовка услуги, является компонентом первичного широковещательного канала и
установки флага ПВ во второе значение, когда кадр, соответствующий одному из упомянутых управляющему заголовку услуги и второму управляющему заголовку услуги, является компонентом вторичного широковещательного канала, при этом удаленные приемншъш используют флаг ПВ для идентификации принятого широковещательного канала как первичного широковещательного канала или вторичного широковещательного канала.
41. Способ по п.28, отличающийся тем, что дополнительно включает этапы
назначения первому широковещательному каналу и вторичному широковещательному каналу кода идентификации, при этом каждый код идентификации используется для однозначной идентификации соответствующего первичного широковещательного канала и вторичного широковещательного канала, и
обеспечения дополнительного поля данных, соответствующего первичному широковещательному каналу, соответствующим служебным указателем, относящимся к коду идентификации вторичного широковещательного канала.
42. Способ по п.41, отличающийся тем, что осуществляют передачу третьего широковещательного канала, связанного с первичным широковещательным каналом, причем способ дополнительно включает этапы
формирования другого кадра битового потока широковещательного канала упомянутого первичного широковещательного канала и
изменения управляющего заголовка услуги упомянутого первичного широковещательного канала для включения в него кода идентификации, соответствующего третьему широковещательному каналу, для указания того, что третий широковещательный канал связан с первичным широковещательным каналом вместо вторичного широковещательного канала.
43. Способ по п.41, отличающийся тем, что осуществляют передачу третьего широковещательного канала, также связанного с первичным широковещательным каналом, причем способ дополнительно включает этапы
формирования другого второго кадра битового потока широковещательного канала во вторичном широковещательном канале и
изменения управляющего заголовка услуги вторичного широковещательного канала для включения в него кода идентификации, соответствующего третьему широковещательному каналу, для указания, что третий широковещательный канал также связан с первичным широковещательном каналом.
44. Способ по п.43, отличающийся тем, что дополнительно включает обеспечение управляющего заголовка услуги третьего широковещательного канала кодом идентификации, соответствующим первичному широковещательному каналу.
45. Способ по п.44, отличающийся тем, что этап обеспечения дополнительно включает этапы
обеспечения бита в управляющем заголовке услуги первичного широковещательного канала для указания того, что первичный широковещательный канал является первичным широковещательным каналом, имеющим связанные с ним другие широковещательные каналы, и
обеспечения бита в каждом управляющем заголовке услуги, соответствующем второму широковещательному каналу и третьему широковещательному каналу, для указания их отношения к первичному широковещательному каналу.
46. Способ по п.19, отличающийся тем, что управляющий заголовок услуги обеспечивают битами для визуализации на устройстве отображения, подсоединенном, по меньшей мере, к одному из удаленных приемников.
47. Способ по п.46, отличающийся тем, что этап обеспечения включает обеспечение упомянутого индикатора содержания дополнительного поля в управляющем заголовке услуги битами для визуализации на устройстве отображения, подсоединенном, по меньшей мере, к одному из удаленных приемников.
48. Способ по п.46, отличающийся тем, что биты содержат стандартную служебную метку последовательности для визуализации на упомянутом устройстве отображения.
49. Способ по п.19, отличающийся тем, что дополнительно включает этап обеспечения дополнительного поля данных данными, относящимися к упомянутой услуге, для приема в удаленных приемниках.
50. Способ по п.49, отличающийся тем, что упомянутый этап обеспечения включает обеспечение индикатора содержания дополнительного поля в управляющем заголовке услуги битами для указания способа шифрования, используемого для содержимого дополнительного поля данных.
51. Способ по п.50, отличающийся тем, что дополнительно включает этапы
генерирования второго кадра битового потока широковещательного канала путем добавления второго управляющего заголовка услуги к одной из упомянутых услуги и второй услуги, при этом вторая услуга содержит, по меньшей мере, один компонент услуги, выбираемой из группы, включающей аудиосигналы, данные, статические изображения, динамические изображения, сигналы персонального поискового вызова, текстовые данные, сообщения и панорамные графические символы, второй управляющий заголовок услуги динамически управляет приемом соответствующей одной из упомянутых услуги и второй услуги в удаленных приемниках, каждый из упомянутых управляющего заголовка услуги и второго управляющего заголовка услуги содержит флаг начала для указания, когда дополнительное поле данных в каждом из упомянутых управляющего заголовка услуги и второго управляющего заголовка услуги является одним из множества сегментов в сигнале мультикадра,
установки флага начала в управляющем заголовке услуги в первое значение, если дополнительное поле данных в управляющем заголовке услуги является одним из первых из упомянутых сегментов сигнала мультикадра, или независимым сегментом, когда сигнал мультикадра отсутствует,
установки флага начала во втором управляющем заголовке услуги во второе значение, если дополнительное поле данных в управляющем заголовке услуги является первым из упомянутых сегментов сигнала мультикадра, и упомянутое дополнительное поле данных во втором управляющем заголовке услуги является другим из упомянутых сегментов сигнала мультикадра, при этом упомянутый кадр, соответствующий упомянутой услуге, может быть не смежным с упомянутым кадром, соответствующим упомянутой второй услуге.
52. Способ по п.51, отличающийся тем, что дополнительно включает этап обеспечения полем смещения сегмента и длины (ПССД) каждого из упомянутых управляющего заголовка услуги и второго управляющего заголовка услуги, причем упомянутый ПССД содержит биты, соответствующие количеству упомянутых сегментов, составляющих сигнал мультикадра.
53. Способ по п.52, отличающийся тем, что упомянутый этап обеспечения ПССД включает установку упомянутого ПССД в N-1, когда упомянутый флаг начала установлен в упомянутое первое значение, где N является общим числом упомянутых сегментов, составляющих сигнал мультикадра.
54. Способ по п.51, отличающийся тем, что дополнительно включает этапы
формирования кадра битового потока третьего широковещательного канала путем добавления третьего управляющего заголовка услуги к одной из упомянутых услуги, второй услуги и третьей услуги, причем упомянутая третья услуга включает в себя, по меньшей мере, один компонент услуги, выбираемый из группы, включающей в себя аудиосигналы, данные, статические изображения, динамические изображения, сигналы персонального поискового вызова, текстовые данные, сообщения и панорамные графические символы, упомянутый третий управляющий заголовок услуги динамически управляет приемом соответствующей одной из упомянутых услуги, второй услуги и третьей услуги в удаленных приемниках, каждый из упомянутых управляющего заголовка услуги, второго управляющего заголовка услуги и третьего управляющего заголовка услуги содержит флаг начала для указания, когда соответствующее ему упомянутое дополнительное поле данных является сегментом в сигнале мультикадра, и
обеспечения каждого из упомянутых управляющего заголовка услуги, второго управляющего заголовка услуги и третьего управляющего заголовка услуги полем смещения сегмента и длины (ПССД), причем ПССД содержит биты, соответствующие количеству упомянутых сегментов, составляющих сигнал мультикадра.
55. Способ по п.54, отличающийся тем, что дополнительно включает установку упомянутого ПССД в управляющем заголовке услуги в N-1, когда упомянутый флаг начала в этом управляющем заголовке услуги установлен в первое значение, при этом N соответствует общему числу упомянутых сегментов, составляющих сигнал мультикадра.
56. Способ по п.55, отличающийся тем, что дополнительно включает установку упомянутого ПССД во втором управляющем заголовке услуги в N-(N-1), когда упомянутый флаг начала в этом управляющем заголовке услууш установлен во второе значение.
57. Способ по п.56, отличающийся тем, что дополнительно включает установку упомянутого ПССД в третьем управляющем заголовке услуги в N-(N-2), когда упомянутый флаг начала в этом управляющем заголовке услуги установлен во второе значение, и кадр, содержащий третий управляющий заголовок услуги, передается после кадра, содержащего второй управляющий заголовок услуги.
58. Способ по п.55, отличающийся тем, что дополнительно включает этапы
формирования множества кадров, содержащих одну из множества услуг, включающих упомянутые услуги, вторую услугу, третью услугу и другие услуги и соответствующие одни из множества управляющих заголовков услуг, при этом каждый из множества управляющих заголовков услуг содержит дополнительное поле данных и флаг начала для указания, когда относящееся к нему упомянутое дополнительное поле данных является сегментом сигнала мультикадра,
установки упомянутого ПССД в управляющем заголовке услуги в N-1, когда флаг начала в этом управляющем заголовке услуги устанавливается в упомянутое первое значение, при этом N соответствует общему числу упомянутых сегментов, составляющих сигнал мультикадра,
установки упомянутого ПССД во втором управляющем заголовке услуги, в третьем управляющем заголовке и каждом из упомянутого множества управляющих заголовков услуги в 1, 2, 3, 4, ..., N-1, соответственно, когда упомянутый соответствующий флаг начала установлен во второе значение для указания, какой из упомянутых N сегментов в сигнале мультикадра соответствует упомянутому дополнительному полю данных.
59. Сигнал, содержащий широковещательную информацию, сформированный в виде несущего колебания для широковещательной передачи к удаленным приемникам, упомянутый сигнал содержит кадр битового потока широковещательного канала, сформированный путем добавления к услуге управляющего заголовка услуги, при этом упомянутая услуга содержит, по меньшей мере, один компонент услуги, выбираемый из группы, включающей в себя аудиосигналы, данные, статические изображения, динамические изображения, сигналы персонального поискового вызова, текстовые данные, сообщения и панорамные графические символы, упомянутый управляющий заголовок услуги содержит данные управления услугой для динамического управления приемом упомянутой услуги в удаленных приемниках по широковещательному каналу, упомянутый управляющий заголовок услуги содержит данные управляющего заголовка услуги, выбираемые из группы, включающей в себя индекс скорости передачи битов, указывающий скорость передачи битов услуги, данные управления шифрованием, дополнительное поле данных, индикатор содержания дополнительного поля, относящегося к упомянутому дополнительному полю данных, данные, относящиеся к мультикадрам, в упомянутом дополнительном поле данных, когда упомянутое дополнительное поле данных мультиплексируется, данные, определяющие число компонентов услуг, которые составляют упомянутый кадр битового потока широковещательного канала, и данные для динамического управления приемом каждого из компонентов услуг в удаленных приемниках.
60. Сигнал по п.59, отличающийся тем, что второй битовый поток широковещательного канала формируется путем добавления второго управляющего заголовка услуги ко второй услуге, при этом упомянутая вторая услуга содержит, по меньшей мере, один компонент услуги, выбираемый из группы, включающей в себя аудиосигналы, данные, статические изображения, динамические изображения, сигналы персонального поискового вызова, текстовые данные, сообщения и панорамные графические символы, упомянутый второй управляющий заголовок услуги содержит данные управления услугой для динамического управления приемом упомянутой второй услуги в удаленных приемниках во втором широковещательном канале, упомянутые управляющий заголовок услуги и второй управляющий заголовок услуги содержат данные, указывающие, какой из упомянутых широковещательного канала и второго широковещательного канала является первичным широковещательным каналом и вторичным широковещательным каналом, относящимся к упомянутому первичному широковещательному каналу.
61. Сигнал по п.59, отличающийся тем, что упомянутые управляющий заголовок услуги и второй управляющий заголовок услуги содержат данные, определяющие один режим приема из локального приема, регионального приема и глобального приема для упомянутых широковещательного канала и второго широковещательного канала соответственно.
62. Сигнал по п.59, отличающийся тем, что второй битовый поток широковещательного канала формируется путем добавления второго управляющего заголовка услуги ко второй услуге, упомянутая вторая услуга содержит, по меньшей мере, один компонент услуги, выбираемый из группы, включающей в себя аудиосигналы, данные, статические изображения, динамические изображения, сигналы персонального поискового вызова, текстовые данные, сообщения и панорамные графические символы, упомянутый второй управляющий заголовок услуги содержит данные управления услугой для динамического управления приемом второй услуги в удаленных приемниках во втором широковещательном канале, упомянутые управляющий заголовок услуги и второй управляющий заголовок услуги содержат флаг начала, указывающий, когда упомянутое дополнительное поле данных в каждом из упомянутых управляющего заголовка услуги и второго управляющего заголовка услуги является сегментом в сигнале мультикадра, и поле смещения сегмента и длины (ПССД), указывающее количество сегментов, составляющих сигнал мультикадра.
63. Способ форматирования данных для передачи удаленным приемникам, включающий этапы
приема широковещательных каналов, по меньшей мере, от одной широковещательной станции, при этом каждый из широковещательных каналов содержит множество каналов первичной скорости, и каждый из каналов первичной скорости содержит множество символов,
маршрутизации каждого из упомянутого множества каналов первичной скорости, по меньшей мере, к одной из множества нисходящих линий связи, мультиплексированных с разделением времени, при этом каждая из упомянутых многих нисходящих линий связи, мультиплексированных с разделением времени, содержит множество временных интервалов,
мультиплексирования символов, соответствующих каждому из каналов первичной скорости и направляемых к одной и той же из множества нисходящих линий связи, мультиплексированных с разделением времени, в упомянутые временные интервалы в одних и тех же нисходящих линиях связи для генерирования соответствующего множества последовательных, мультиплексированных с разделением по времени (МРВ) битовых потоков кадра, и
добавления слова управления временного интервала к каждому из упомянутых битовых потоков кадра МРВ для управления восстановлением каналов первичной скорости, соответствующих выбранному одному из упомянутых широковещательных каналов, по меньшей мере, одним из удаленных приемников, при этом упомянутое слово управления временного интервала содержит, по меньшей мере, одно поле, выбранное из группы, включающей в себя поле типа идентификатора широковещательного канала, поле номера идентификатора широковещательного канала, флаг последнего канала первичной скорости, поле идентифицированного формата и поле аудитории широковещательной передачи.
64. Способ по п.63, отличающийся тем, что упомянутое слово управления временного интервала содержит упомянутое поле типа идентификатора широковещательного канала, а этап добавления дополнительно включает обеспечение поля типа идентификатора широковещательного канала, по меньшей мере, одним битом для указания, какой из множества различных типов кода идентификации соответствует упомянутому выбранному одному из широковещательных каналов, упомянутое множество различных типов кода идентификации относится к соответствующим одним из множества географических областей.
65. Способ по п.64, отличающийся тем, что этап добавления дополнительно включает добавление, по меньшей мере, двух битов к упомянутому слову управления временного интервала для указания, какой из множества различных типов кода идентификации соответствует упомянутому коду идентификации выбранного одного из упомянутых широковещательных каналют, причем тип кода выбирается из группы, включающей в себя локальный код, региональный код и глобальный код, упомянутый локальный код используется для однозначной идентификации одного из множества широковещательных каналов, передаваемых в географическую область лучом ячейки от спутникового передатчика, региональный код идентифицирует один из множества широковещательных каналов, передаваемых в одну предварительно определенную непрерывную географическую область и в предварительно определенные географические области, состоящие из несмежных участков, а глобальный код используется для различения второго широковещательного канала среди других одних из множества глобальных широковещательных каналов.
66. Способ по п.63, отличающийся тем, что дополнительно включает назначение кода идентификации для однозначного различения упомянутого выбранного одного из широковещательных каналов среди множества широковещательных каналов, принимаемых в пределах одной области, выбранной из множества географических областей.
67. Способ по п.66, отличающийся тем, что дополнительно включает обеспечение, по меньшей мере, одного бита для упомянутого слова управления временного интервала для указания, какой из множества различных типов кода идентификации соответствует коду идентификации выбранного одного из упомянутых широковещательных каналов, при этом упомянутое множество различных типов кода идентификации относится к соответствующим одним из множества географических областей.
68. Сигнал, содержащий широковещательную информацию, сформированный в виде несущего колебания для широковещательной передачи к удаленным приемникам, упомянутый сигнал соответствует одной из множества нисходящих линий связи, мультиплексированных с разделением времени, и содержит множество временных интервалов, упомянутая нисходящая линия связи, мультиплексированная с разделением времени, имеет направленные к ней широковещательные каналы, по меньшей мере, от одной широковещательной станции, каждый из широковещательных каналов содержит множество каналов первичной скорости, каждый из каналов первичной скорости содержит символы, соответствующие каналам первичной скорости, направленным в нисходящую линию связи, мультиплексированную с разделением времени, которая мультиплексируется в соответствующие ей упомянутые временные интервалы, для формирования последовательного битового потока кадра МРВ, причем битовый поток кадра МРВ содержит слово управления временного интервала для управления восстановлением каналов первичной скорости, соответствующих выбранному одному из широковещательных каналов, по меньшей мере, в одном из удаленных приемников, упомянутое слово управления временного интервала содержит, по меньшей мере, одно поле, выбранное из группы, включающей в себя поле типа идентификатора широковещательного канала для указания соответствующей одной из множества географических областей приема для упомянутых широковещательных каналов, поле номера идентификатора широковещательного канала, флаг последнего канала первичной скорости, поле идентифицированного формата и поле аудитории широковещательной передачи.
69. Способ форматирования сигнала для широковещательной передачи удаленным приемникам, включающий этапы
приема услуги, содержащей, по меньшей мере, первый компонент услуги, выбираемый из группы, включающей в себя аудиосигналы, данные, статические изображения, динамические изображения, сигналы персонального поискового вызова, текстовые данные, сообщения и панорамные графические символы,
формирования кадра битового потока широковещательного канала путем добавления управляющего заголовка услуги к упомянутой услуге для динамического управления приемом услуги в удаленных приемниках, при этом управляющий заголовок услуги содержит данные управления услугой и упомянутые услуга и управляющий заголовок услуги составляют первый широковещательный канал,
синхронизации услуги и управляющего заголовка услуги с первым единичным опорным значением скорости передачи битов,
формирования другого кадра битового потока широковещательного канала, содержащего вторую услугу и второй управляющий заголовок услуги,
синхронизации второй услуги и второго управляющего заголовка услуги упомянутого другого кадра битового потока широковещательного канала со вторым единым опорным значением скорости передачи битов, которое отличается от упомянутого первого единого опорного значения скорости передачи битов, и
формирования потока данных, мультиплексированных с разделением времени, в котором содержатся упомянутые услуга, вторая услуга, управляющий заголовок услуги и второй управляющий заголовок услуги, при этом сформированный поток данных синхронизируется с временной информацией кадра, мультиплексированного с временным разделением путем компенсации различий между упомянутыми первым единым опорным значением скорости передачи битов и вторым единым опорным значением скорости передачи битов.
70. Способ по п.69, отличающийся тем, что компенсацию на этапе формирования потока данных выполняют с использованием, по меньшей мере, одного плезиохронного буфера.
71. Способ по п.69, отличающийся тем, что дополнительно включает передачу потока данных, мультиплексированных с разделением времени, от широковещательной станции на спутник.
72. Способ формирования сигнала широковещательной передачи удаленным приемникам, включающий этапы
приема услуги, содержащей, по меньшей мере, первый компонент услуги, выбранный из группы, включающей в себя аудиосигналы, данные, статические изображения, динамические изображения, сигналы персонального поискового вызова, текстовые данные, сообщения и панорамные графические символы,
формирования кадра битового потока широковещательного канала путем добавления управляющего заголовка услуги к упомянутой услуге для динамического управления приемом услуги в удаленных приемниках, при этом управляющий заголовок услуги содержит данные управления услугой и упомянутые услуга и управляющий заголовок услуги составляют первый широковещательный канал,
синхронизации упомянутых услуги и управляющего заголовка услуги с первым единым опорным значением скорости передачи битов,
формирования другого кадра битового потока широковещательного канала, содержащего вторую услугу и второй управляющий заголовок услуги,
синхронизации упомянутых второй услуги и второго управляющего заголовка услуги упомянутого другого кадра битового потока широковещательного канала со вторым единым опорным значением скорости передачи битов, которая отличается от первого единого опорного значения скорости передачи битов,
формирования упомянутых кадра битового потока широковещательного канала и другого кадра битового потока широковещательного канала в первой и второй широковещательных станциях соответственно,
передачи упомянутых кадра битового потока широковещательного канала и другого кадра битового потока широковещательного канала от первой и второй широковещательных станций соответственно на спутник,
компенсации разницы во времени между синхронизацией спутника и первого единого опорного значения скорости передачи битов и
компенсации разницы во времени между синхронизацией и упомянутым вторым единым опорным значением скорости передачи битов.
Текст

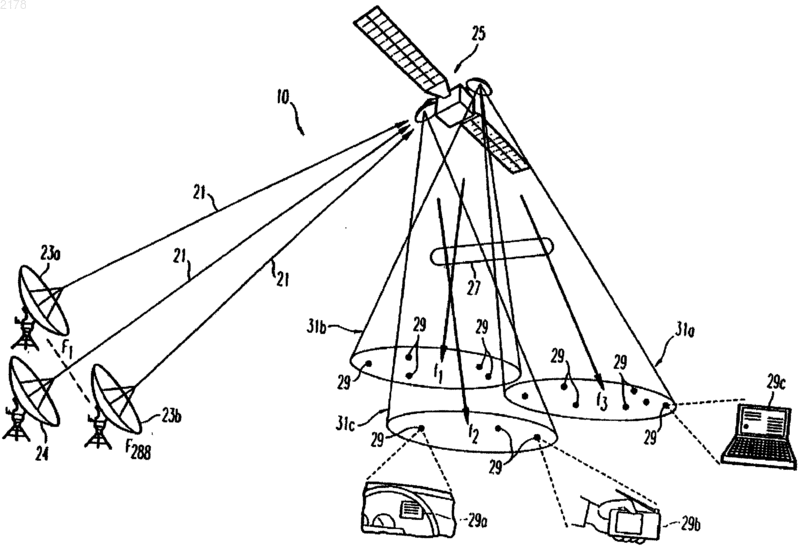

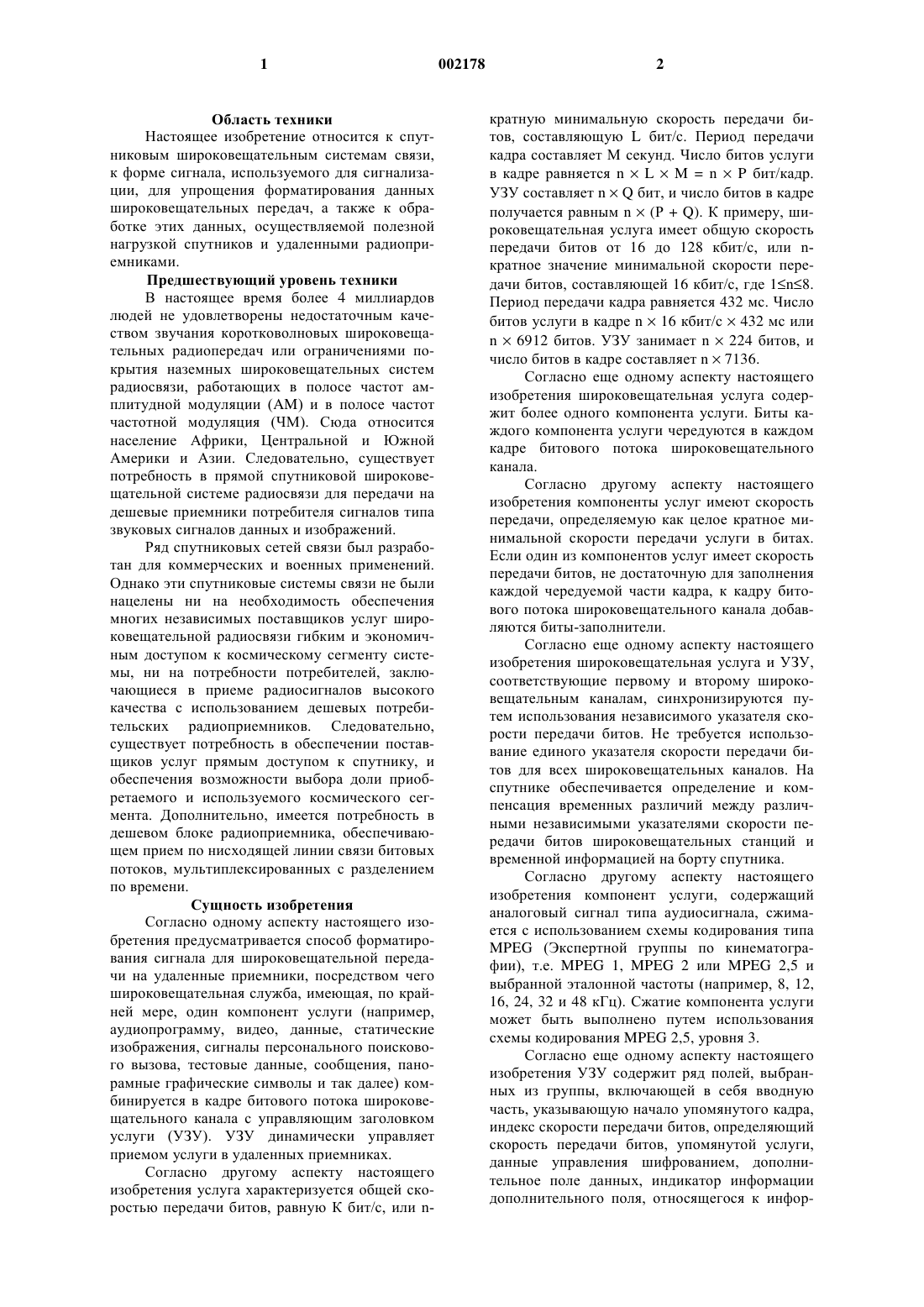

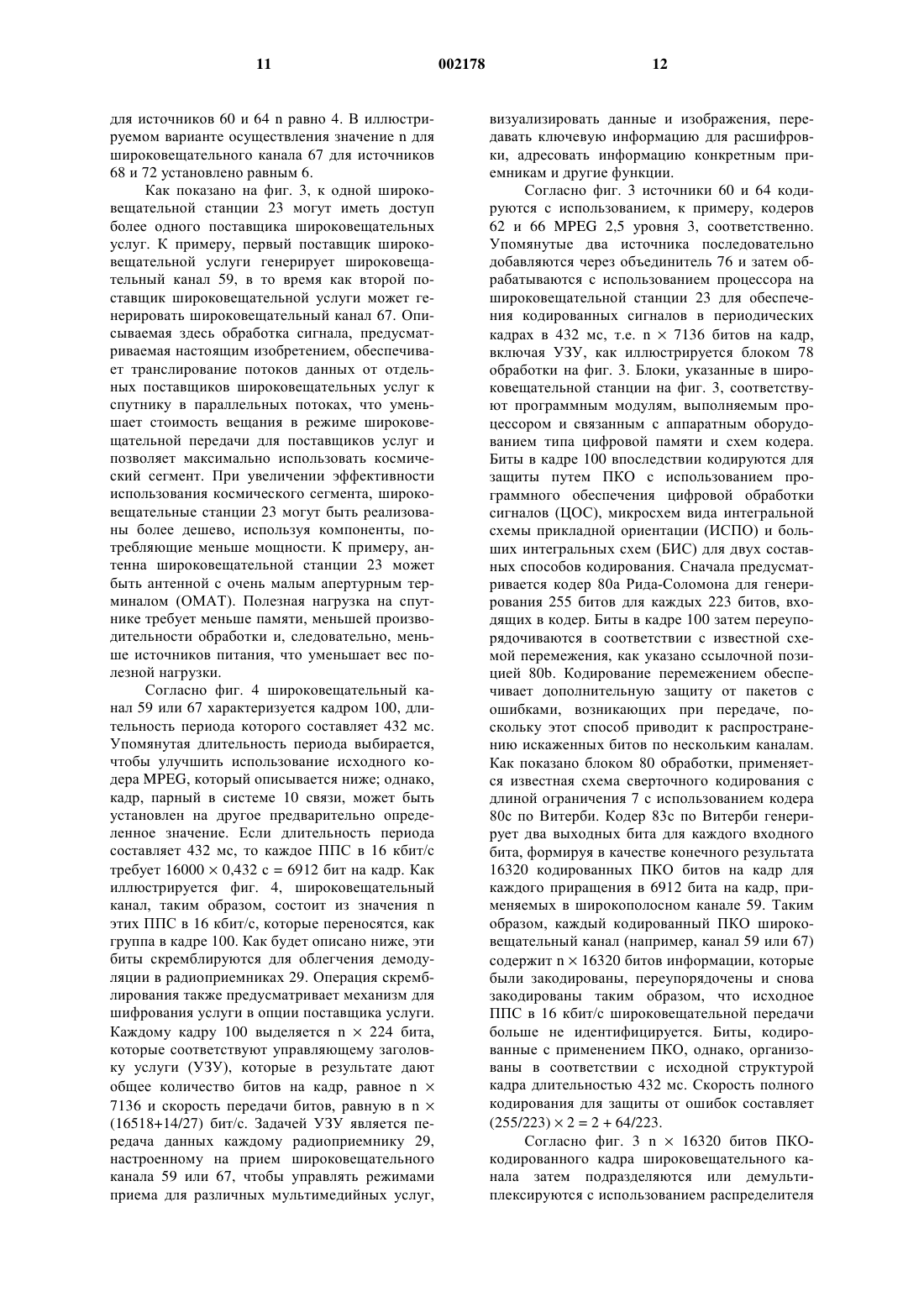

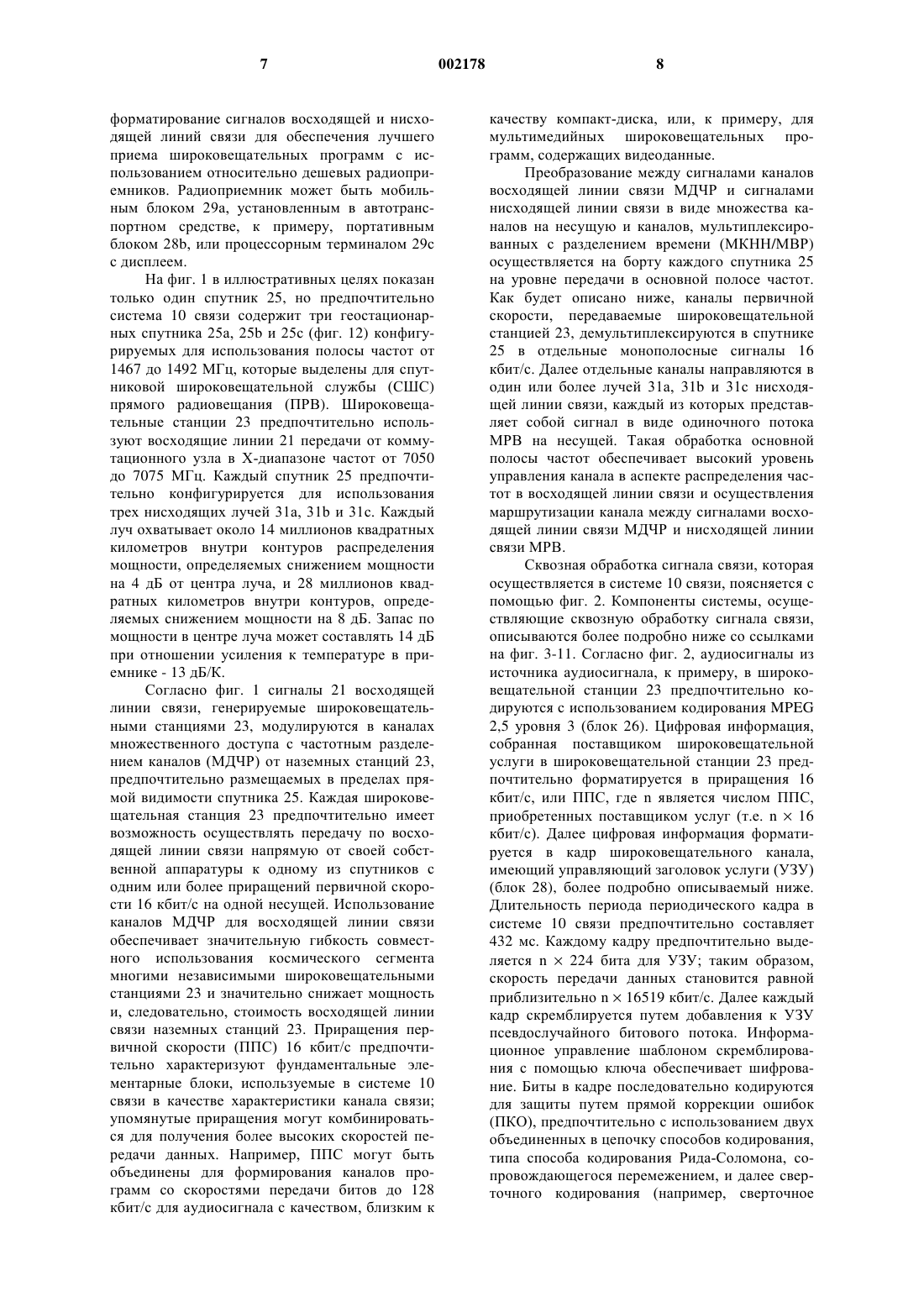

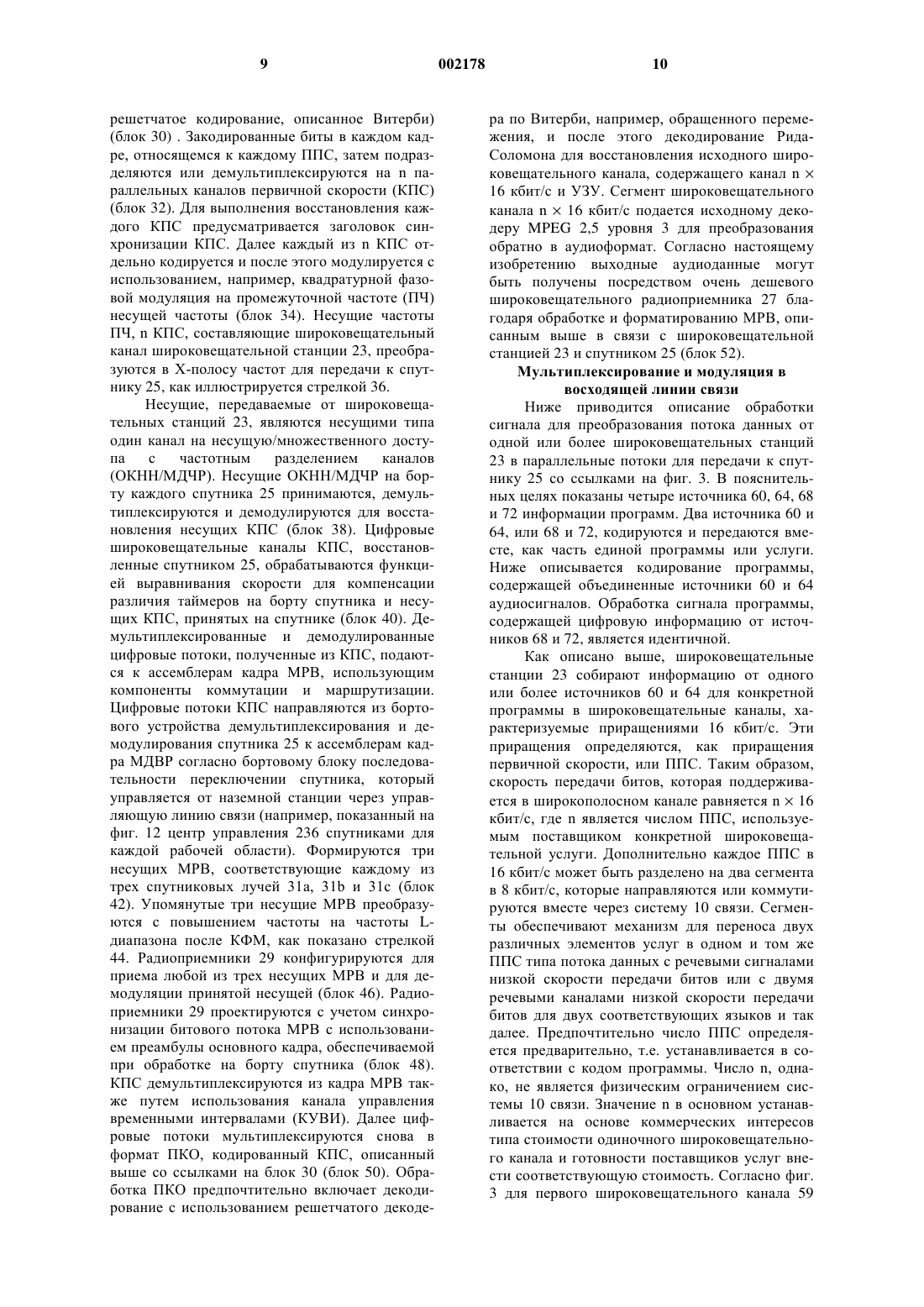

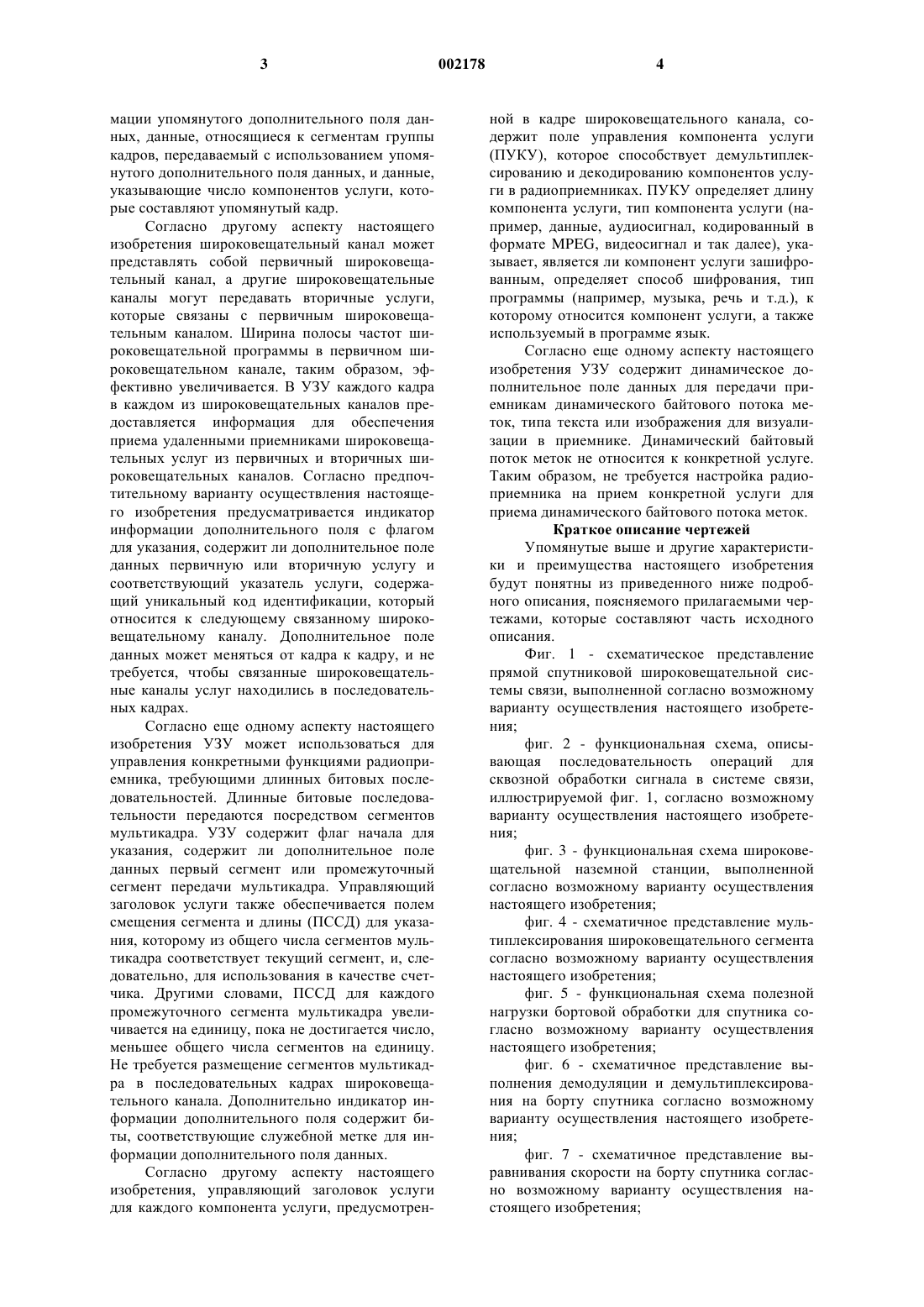

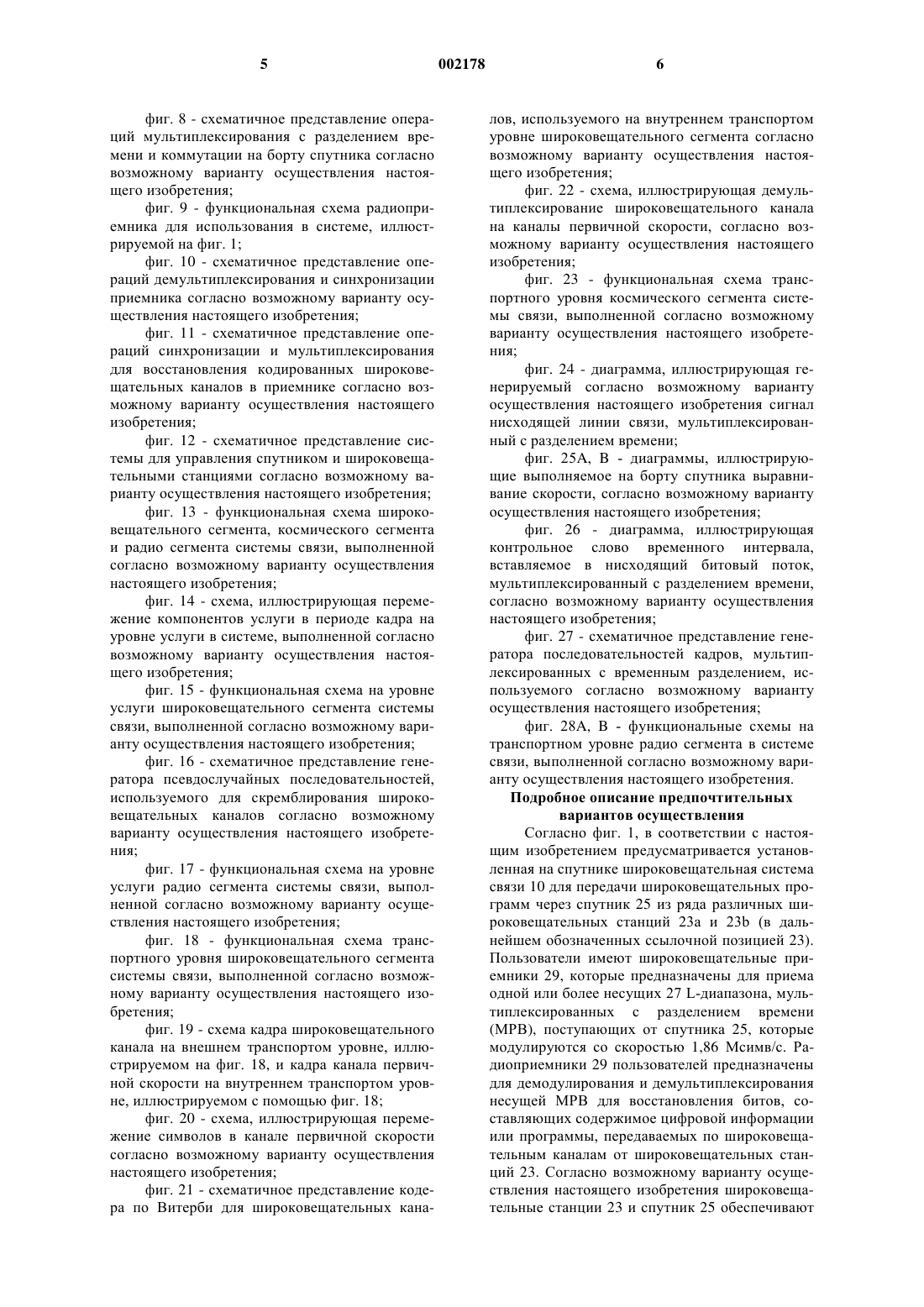

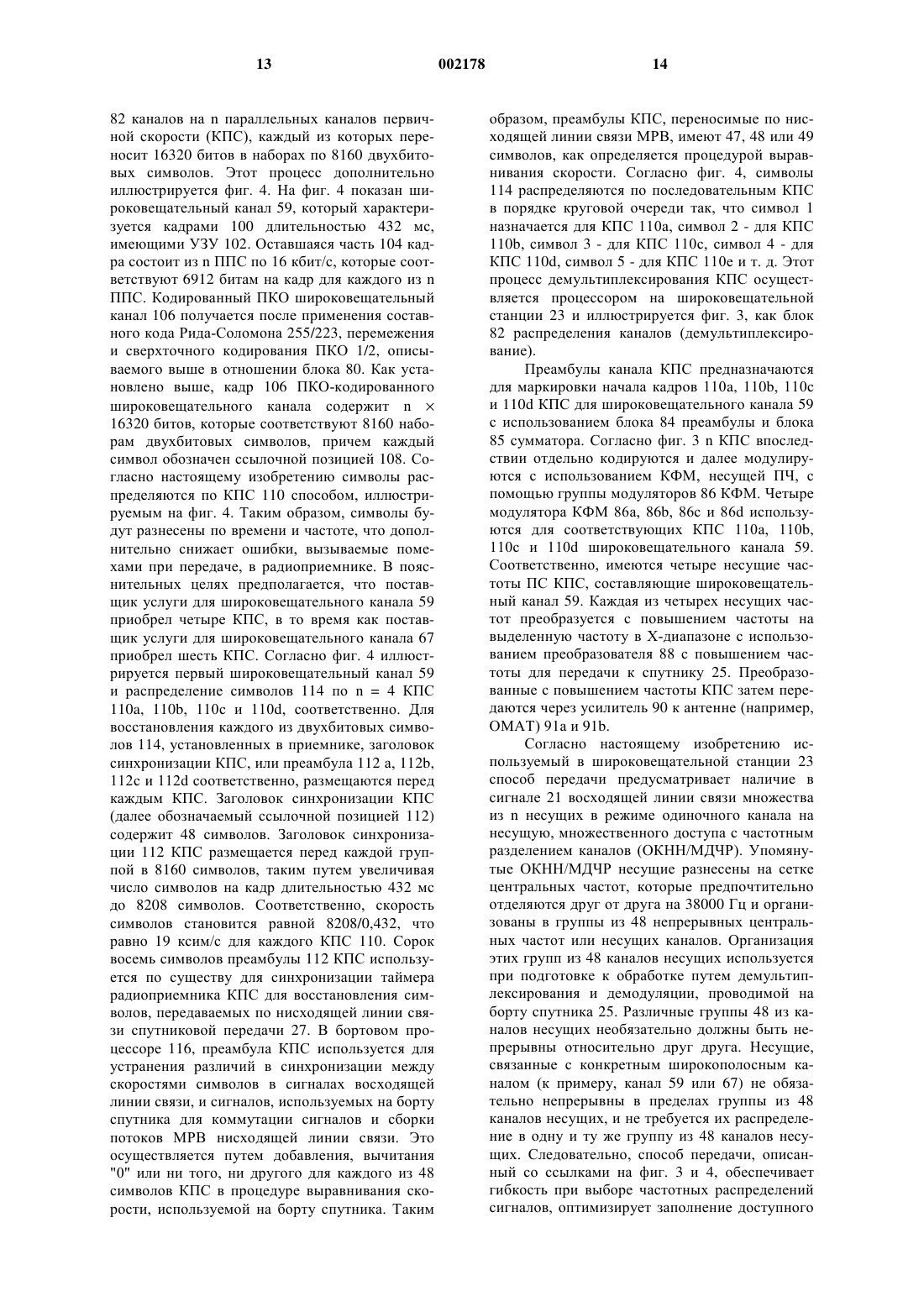

1 Область техники Настоящее изобретение относится к спутниковым широковещательным системам связи,к форме сигнала, используемого для сигнализации, для упрощения форматирования данных широковещательных передач, а также к обработке этих данных, осуществляемой полезной нагрузкой спутников и удаленными радиоприемниками. Предшествующий уровень техники В настоящее время более 4 миллиардов людей не удовлетворены недостаточным качеством звучания коротковолновых широковещательных радиопередач или ограничениями покрытия наземных широковещательных систем радиосвязи, работающих в полосе частот амплитудной модуляции (AM) и в полосе частот частотной модуляция (ЧМ). Сюда относится население Африки, Центральной и Южной Америки и Азии. Следовательно, существует потребность в прямой спутниковой широковещательной системе радиосвязи для передачи на дешевые приемники потребителя сигналов типа звуковых сигналов данных и изображений. Ряд спутниковых сетей связи был разработан для коммерческих и военных применений. Однако эти спутниковые системы связи не были нацелены ни на необходимость обеспечения многих независимых поставщиков услуг широковещательной радиосвязи гибким и экономичным доступом к космическому сегменту системы, ни на потребности потребителей, заключающиеся в приеме радиосигналов высокого качества с использованием дешевых потребительских радиоприемников. Следовательно,существует потребность в обеспечении поставщиков услуг прямым доступом к спутнику, и обеспечения возможности выбора доли приобретаемого и используемого космического сегмента. Дополнительно, имеется потребность в дешевом блоке радиоприемника, обеспечивающем прием по нисходящей линии связи битовых потоков, мультиплексированных с разделением по времени. Сущность изобретения Согласно одному аспекту настоящего изобретения предусматривается способ форматирования сигнала для широковещательной передачи на удаленные приемники, посредством чего широковещательная служба, имеющая, по крайней мере, один компонент услуги (например,аудиопрограмму, видео, данные, статические изображения, сигналы персонального поискового вызова, тестовые данные, сообщения, панорамные графические символы и так далее) комбинируется в кадре битового потока широковещательного канала с управляющим заголовком услуги (УЗУ). УЗУ динамически управляет приемом услуги в удаленных приемниках. Согласно другому аспекту настоящего изобретения услуга характеризуется общей скоростью передачи битов, равную К бит/с, или n 002178 2 кратную минимальную скорость передачи битов, составляющую L бит/с. Период передачи кадра составляет М секунд. Число битов услуги в кадре равняется nLM = nP бит/кадр. УЗУ составляет nQ бит, и число битов в кадре получается равным n(Р + Q). К примеру, широковещательная услуга имеет общую скорость передачи битов от 16 до 128 кбит/с, или nкратное значение минимальной скорости передачи битов, составляющей 16 кбит/с, где 1n8. Период передачи кадра равняется 432 мс. Число битов услуги в кадре n16 кбит/с 432 мс илиn6912 битов. УЗУ занимает n224 битов, и число битов в кадре составляет n7136. Согласно еще одному аспекту настоящего изобретения широковещательная услуга содержит более одного компонента услуги. Биты каждого компонента услуги чередуются в каждом кадре битового потока широковещательного канала. Согласно другому аспекту настоящего изобретения компоненты услуг имеют скорость передачи, определяемую как целое кратное минимальной скорости передачи услуги в битах. Если один из компонентов услуг имеет скорость передачи битов, не достаточную для заполнения каждой чередуемой части кадра, к кадру битового потока широковещательного канала добавляются биты-заполнители. Согласно еще одному аспекту настоящего изобретения широковещательная услуга и УЗУ,соответствующие первому и второму широковещательным каналам, синхронизируются путем использования независимого указателя скорости передачи битов. Не требуется использование единого указателя скорости передачи битов для всех широковещательных каналов. На спутнике обеспечивается определение и компенсация временных различий между различными независимыми указателями скорости передачи битов широковещательных станций и временной информацией на борту спутника. Согласно другому аспекту настоящего изобретения компонент услуги, содержащий аналоговый сигнал типа аудиосигнала, сжимается с использованием схемы кодирования типаMPEG (Экспертной группы по кинематографии), т.е. MPEG 1, MPEG 2 или MPEG 2,5 и выбранной эталонной частоты (например, 8, 12,16, 24, 32 и 48 кГц). Сжатие компонента услуги может быть выполнено путем использования схемы кодирования MPEG 2,5, уровня 3. Согласно еще одному аспекту настоящего изобретения УЗУ содержит ряд полей, выбранных из группы, включающей в себя вводную часть, указывающую начало упомянутого кадра,индекс скорости передачи битов, определяющий скорость передачи битов, упомянутой услуги,данные управления шифрованием, дополнительное поле данных, индикатор информации дополнительного поля, относящегося к инфор 3 мации упомянутого дополнительного поля данных, данные, относящиеся к сегментам группы кадров, передаваемый с использованием упомянутого дополнительного поля данных, и данные,указывающие число компонентов услуги, которые составляют упомянутый кадр. Согласно другому аспекту настоящего изобретения широковещательный канал может представлять собой первичный широковещательный канал, а другие широковещательные каналы могут передавать вторичные услуги,которые связаны с первичным широковещательным каналом. Ширина полосы частот широковещательной программы в первичном широковещательном канале, таким образом, эффективно увеличивается. В УЗУ каждого кадра в каждом из широковещательных каналов предоставляется информация для обеспечения приема удаленными приемниками широковещательных услуг из первичных и вторичных широковещательных каналов. Согласно предпочтительному варианту осуществления настоящего изобретения предусматривается индикатор информации дополнительного поля с флагом для указания, содержит ли дополнительное поле данных первичную или вторичную услугу и соответствующий указатель услуги, содержащий уникальный код идентификации, который относится к следующему связанному широковещательному каналу. Дополнительное поле данных может меняться от кадра к кадру, и не требуется, чтобы связанные широковещательные каналы услуг находились в последовательных кадрах. Согласно еще одному аспекту настоящего изобретения УЗУ может использоваться для управления конкретными функциями радиоприемника, требующими длинных битовых последовательностей. Длинные битовые последовательности передаются посредством сегментов мультикадра. УЗУ содержит флаг начала для указания, содержит ли дополнительное поле данных первый сегмент или промежуточный сегмент передачи мультикадра. Управляющий заголовок услуги также обеспечивается полем смещения сегмента и длины (ПССД) для указания, которому из общего числа сегментов мультикадра соответствует текущий сегмент, и, следовательно, для использования в качестве счетчика. Другими словами, ПССД для каждого промежуточного сегмента мультикадра увеличивается на единицу, пока не достигается число,меньшее общего числа сегментов на единицу. Не требуется размещение сегментов мультикадра в последовательных кадрах широковещательного канала. Дополнительно индикатор информации дополнительного поля содержит биты, соответствующие служебной метке для информации дополнительного поля данных. Согласно другому аспекту настоящего изобретения, управляющий заголовок услуги для каждого компонента услуги, предусмотрен 002178 4 ной в кадре широковещательного канала, содержит поле управления компонента услуги(ПУКУ), которое способствует демультиплексированию и декодированию компонентов услуги в радиоприемниках. ПУКУ определяет длину компонента услуги, тип компонента услуги (например, данные, аудиосигнал, кодированный в формате MPEG, видеосигнал и так далее), указывает, является ли компонент услуги зашифрованным, определяет способ шифрования, тип программы (например, музыка, речь и т.д.), к которому относится компонент услуги, а также используемый в программе язык. Согласно еще одному аспекту настоящего изобретения УЗУ содержит динамическое дополнительное поле данных для передачи приемникам динамического байтового потока меток, типа текста или изображения для визуализации в приемнике. Динамический байтовый поток меток не относится к конкретной услуге. Таким образом, не требуется настройка радиоприемника на прием конкретной услуги для приема динамического байтового потока меток. Краткое описание чертежей Упомянутые выше и другие характеристики и преимущества настоящего изобретения будут понятны из приведенного ниже подробного описания, поясняемого прилагаемыми чертежами, которые составляют часть исходного описания. Фиг. 1 - схематическое представление прямой спутниковой широковещательной системы связи, выполненной согласно возможному варианту осуществления настоящего изобретения; фиг. 2 - функциональная схема, описывающая последовательность операций для сквозной обработки сигнала в системе связи,иллюстрируемой фиг. 1, согласно возможному варианту осуществления настоящего изобретения; фиг. 3 - функциональная схема широковещательной наземной станции, выполненной согласно возможному варианту осуществления настоящего изобретения; фиг. 4 - схематичное представление мультиплексирования широковещательного сегмента согласно возможному варианту осуществления настоящего изобретения; фиг. 5 - функциональная схема полезной нагрузки бортовой обработки для спутника согласно возможному варианту осуществления настоящего изобретения; фиг. 6 - схематичное представление выполнения демодуляции и демультиплексирования на борту спутника согласно возможному варианту осуществления настоящего изобретения; фиг. 7 - схематичное представление выравнивания скорости на борту спутника согласно возможному варианту осуществления настоящего изобретения; 5 фиг. 8 - схематичное представление операций мультиплексирования с разделением времени и коммутации на борту спутника согласно возможному варианту осуществления настоящего изобретения; фиг. 9 - функциональная схема радиоприемника для использования в системе, иллюстрируемой на фиг. 1; фиг. 10 - схематичное представление операций демультиплексирования и синхронизации приемника согласно возможному варианту осуществления настоящего изобретения; фиг. 11 - схематичное представление операций синхронизации и мультиплексирования для восстановления кодированных широковещательных каналов в приемнике согласно возможному варианту осуществления настоящего изобретения; фиг. 12 - схематичное представление системы для управления спутником и широковещательными станциями согласно возможному варианту осуществления настоящего изобретения; фиг. 13 - функциональная схема широковещательного сегмента, космического сегмента и радио сегмента системы связи, выполненной согласно возможному варианту осуществления настоящего изобретения; фиг. 14 - схема, иллюстрирующая перемежение компонентов услуги в периоде кадра на уровне услуги в системе, выполненной согласно возможному варианту осуществления настоящего изобретения; фиг. 15 - функциональная схема на уровне услуги широковещательного сегмента системы связи, выполненной согласно возможному варианту осуществления настоящего изобретения; фиг. 16 - схематичное представление генератора псевдослучайных последовательностей,используемого для скремблирования широковещательных каналов согласно возможному варианту осуществления настоящего изобретения; фиг. 17 - функциональная схема на уровне услуги радио сегмента системы связи, выполненной согласно возможному варианту осуществления настоящего изобретения; фиг. 18 - функциональная схема транспортного уровня широковещательного сегмента системы связи, выполненной согласно возможному варианту осуществления настоящего изобретения; фиг. 19 - схема кадра широковещательного канала на внешнем транспортом уровне, иллюстрируемом на фиг. 18, и кадра канала первичной скорости на внутреннем транспортом уровне, иллюстрируемом с помощью фиг. 18; фиг. 20 - схема, иллюстрирующая перемежение символов в канале первичной скорости согласно возможному варианту осуществления настоящего изобретения; фиг. 21 - схематичное представление кодера по Витерби для широковещательных кана 002178 6 лов, используемого на внутреннем транспортом уровне широковещательного сегмента согласно возможному варианту осуществления настоящего изобретения; фиг. 22 - схема, иллюстрирующая демультиплексирование широковещательного канала на каналы первичной скорости, согласно возможному варианту осуществления настоящего изобретения; фиг. 23 - функциональная схема транспортного уровня космического сегмента системы связи, выполненной согласно возможному варианту осуществления настоящего изобретения; фиг. 24 - диаграмма, иллюстрирующая генерируемый согласно возможному варианту осуществления настоящего изобретения сигнал нисходящей линии связи, мультиплексированный с разделением времени; фиг. 25A, B - диаграммы, иллюстрирующие выполняемое на борту спутника выравнивание скорости, согласно возможному варианту осуществления настоящего изобретения; фиг. 26 - диаграмма, иллюстрирующая контрольное слово временного интервала,вставляемое в нисходящий битовый поток,мультиплексированный с разделением времени,согласно возможному варианту осуществления настоящего изобретения; фиг. 27 - схематичное представление генератора последовательностей кадров, мультиплексированных с временным разделением, используемого согласно возможному варианту осуществления настоящего изобретения; фиг. 28A, B - функциональные схемы на транспортном уровне радио сегмента в системе связи, выполненной согласно возможному варианту осуществления настоящего изобретения. Подробное описание предпочтительных вариантов осуществления Согласно фиг. 1, в соответствии с настоящим изобретением предусматривается установленная на спутнике широковещательная система связи 10 для передачи широковещательных программ через спутник 25 из ряда различных широковещательных станций 23 а и 23b (в дальнейшем обозначенных ссылочной позицией 23). Пользователи имеют широковещательные приемники 29, которые предназначены для приема одной или более несущих 27 L-диапазона, мультиплексированных с разделением времени(МРВ), поступающих от спутника 25, которые модулируются со скоростью 1,86 Мсимв/с. Радиоприемники 29 пользователей предназначены для демодулирования и демультиплексирования несущей МРВ для восстановления битов, составляющих содержимое цифровой информации или программы, передаваемых по широковещательным каналам от широковещательных станций 23. Согласно возможному варианту осуществления настоящего изобретения широковещательные станции 23 и спутник 25 обеспечивают 7 форматирование сигналов восходящей и нисходящей линий связи для обеспечения лучшего приема широковещательных программ с использованием относительно дешевых радиоприемников. Радиоприемник может быть мобильным блоком 29 а, установленным в автотранспортном средстве, к примеру, портативным блоком 28b, или процессорным терминалом 29 с с дисплеем. На фиг. 1 в иллюстративных целях показан только один спутник 25, но предпочтительно система 10 связи содержит три геостационарных спутника 25 а, 25b и 25 с (фиг. 12) конфигурируемых для использования полосы частот от 1467 до 1492 МГц, которые выделены для спутниковой широковещательной службы (СШС) прямого радиовещания (ПРВ). Широковещательные станции 23 предпочтительно используют восходящие линии 21 передачи от коммутационного узла в Х-диапазоне частот от 7050 до 7075 МГц. Каждый спутник 25 предпочтительно конфигурируется для использования трех нисходящих лучей 31 а, 31b и 31 с. Каждый луч охватывает около 14 миллионов квадратных километров внутри контуров распределения мощности, определяемых снижением мощности на 4 дБ от центра луча, и 28 миллионов квадратных километров внутри контуров, определяемых снижением мощности на 8 дБ. Запас по мощности в центре луча может составлять 14 дБ при отношении усиления к температуре в приемнике - 13 дБ/К. Согласно фиг. 1 сигналы 21 восходящей линии связи, генерируемые широковещательными станциями 23, модулируются в каналах множественного доступа с частотным разделением каналов (МДЧР) от наземных станций 23,предпочтительно размещаемых в пределах прямой видимости спутника 25. Каждая широковещательная станция 23 предпочтительно имеет возможность осуществлять передачу по восходящей линии связи напрямую от своей собственной аппаратуры к одному из спутников с одним или более приращений первичной скорости 16 кбит/с на одной несущей. Использование каналов МДЧР для восходящей линии связи обеспечивает значительную гибкость совместного использования космического сегмента многими независимыми широковещательными станциями 23 и значительно снижает мощность и, следовательно, стоимость восходящей линии связи наземных станций 23. Приращения первичной скорости (ППС) 16 кбит/с предпочтительно характеризуют фундаментальные элементарные блоки, используемые в системе 10 связи в качестве характеристики канала связи; упомянутые приращения могут комбинироваться для получения более высоких скоростей передачи данных. Например, ППС могут быть объединены для формирования каналов программ со скоростями передачи битов до 128 кбит/с для аудиосигнала с качеством, близким к 8 качеству компакт-диска, или, к примеру, для мультимедийных широковещательных программ, содержащих видеоданные. Преобразование между сигналами каналов восходящей линии связи МДЧР и сигналами нисходящей линии связи в виде множества каналов на несущую и каналов, мультиплексированных с разделением времени (МКНН/МВР) осуществляется на борту каждого спутника 25 на уровне передачи в основной полосе частот. Как будет описано ниже, каналы первичной скорости, передаваемые широковещательной станцией 23, демультиплексируются в спутнике 25 в отдельные монополосные сигналы 16 кбит/с. Далее отдельные каналы направляются в один или более лучей 31 а, 31b и 31 с нисходящей линии связи, каждый из которых представляет собой сигнал в виде одиночного потока МРВ на несущей. Такая обработка основной полосы частот обеспечивает высокий уровень управления канала в аспекте распределения частот в восходящей линии связи и осуществления маршрутизации канала между сигналами восходящей линии связи МДЧР и нисходящей линии связи МРВ. Сквозная обработка сигнала связи, которая осуществляется в системе 10 связи, поясняется с помощью фиг. 2. Компоненты системы, осуществляющие сквозную обработку сигнала связи,описываются более подробно ниже со ссылками на фиг. 3-11. Согласно фиг. 2, аудиосигналы из источника аудиосигнала, к примеру, в широковещательной станции 23 предпочтительно кодируются с использованием кодирования MPEG 2,5 уровня 3 (блок 26). Цифровая информация,собранная поставщиком широковещательной услуги в широковещательной станции 23 предпочтительно форматируется в приращения 16 кбит/с, или ППС, где n является числом ППС,приобретенных поставщиком услуг (т.е. n16 кбит/с). Далее цифровая информация форматируется в кадр широковещательного канала,имеющий управляющий заголовок услуги (УЗУ)(блок 28), более подробно описываемый ниже. Длительность периода периодического кадра в системе 10 связи предпочтительно составляет 432 мс. Каждому кадру предпочтительно выделяется n224 бита для УЗУ; таким образом,скорость передачи данных становится равной приблизительно n16519 кбит/с. Далее каждый кадр скремблируется путем добавления к УЗУ псевдослучайного битового потока. Информационное управление шаблоном скремблирования с помощью ключа обеспечивает шифрование. Биты в кадре последовательно кодируются для защиты путем прямой коррекции ошибок(ПКО), предпочтительно с использованием двух объединенных в цепочку способов кодирования,типа способа кодирования Рида-Соломона, сопровождающегося перемежением, и далее сверточного кодирования (например, сверточное(блок 30) . Закодированные биты в каждом кадре, относящемся к каждому ППС, затем подразделяются или демультиплексируются на n параллельных каналов первичной скорости (КПС)(блок 32). Для выполнения восстановления каждого КПС предусматривается заголовок синхронизации КПС. Далее каждый из n КПС отдельно кодируется и после этого модулируется с использованием, например, квадратурной фазовой модуляция на промежуточной частоте (ПЧ) несущей частоты (блок 34). Несущие частоты ПЧ, n КПС, составляющие широковещательный канал широковещательной станции 23, преобразуются в Х-полосу частот для передачи к спутнику 25, как иллюстрируется стрелкой 36. Несущие, передаваемые от широковещательных станций 23, являются несущими типа один канал на несущую/множественного доступа с частотным разделением каналов(ОКНН/МДЧР). Несущие ОКНН/МДЧР на борту каждого спутника 25 принимаются, демультиплексируются и демодулируются для восстановления несущих КПС (блок 38). Цифровые широковещательные каналы КПС, восстановленные спутником 25, обрабатываются функцией выравнивания скорости для компенсации различия таймеров на борту спутника и несущих КПС, принятых на спутнике (блок 40). Демультиплексированные и демодулированные цифровые потоки, полученные из КПС, подаются к ассемблерам кадра МРВ, использующим компоненты коммутации и маршрутизации. Цифровые потоки КПС направляются из бортового устройства демультиплексирования и демодулирования спутника 25 к ассемблерам кадра МДВР согласно бортовому блоку последовательности переключении спутника, который управляется от наземной станции через управляющую линию связи (например, показанный на фиг. 12 центр управления 236 спутниками для каждой рабочей области). Формируются три несущих МРВ, соответствующие каждому из трех спутниковых лучей 31 а, 31b и 31 с (блок 42). Упомянутые три несущие МРВ преобразуются с повышением частоты на частоты Lдиапазона после КФМ, как показано стрелкой 44. Радиоприемники 29 конфигурируются для приема любой из трех несущих МРВ и для демодуляции принятой несущей (блок 46). Радиоприемники 29 проектируются с учетом синхронизации битового потока МРВ с использованием преамбулы основного кадра, обеспечиваемой при обработке на борту спутника (блок 48). КПС демультиплексируются из кадра МРВ также путем использования канала управления временными интервалами (КУВИ). Далее цифровые потоки мультиплексируются снова в формат ПКО, кодированный КПС, описанный выше со ссылками на блок 30 (блок 50). Обработка ПКО предпочтительно включает декодирование с использованием решетчатого декоде 002178 10 ра по Витерби, например, обращенного перемежения, и после этого декодирование РидаСоломона для восстановления исходного широковещательного канала, содержащего канал n16 кбит/с и УЗУ. Сегмент широковещательного канала n16 кбит/с подается исходному декодеру MPEG 2,5 уровня 3 для преобразования обратно в аудиоформат. Согласно настоящему изобретению выходные аудиоданные могут быть получены посредством очень дешевого широковещательного радиоприемника 27 благодаря обработке и форматированию МРВ, описанным выше в связи с широковещательной станцией 23 и спутником 25 (блок 52). Мультиплексирование и модуляция в восходящей линии связи Ниже приводится описание обработки сигнала для преобразования потока данных от одной или более широковещательных станций 23 в параллельные потоки для передачи к спутнику 25 со ссылками на фиг. 3. В пояснительных целях показаны четыре источника 60, 64, 68 и 72 информации программ. Два источника 60 и 64, или 68 и 72, кодируются и передаются вместе, как часть единой программы или услуги. Ниже описывается кодирование программы,содержащей объединенные источники 60 и 64 аудиосигналов. Обработка сигнала программы,содержащей цифровую информацию от источников 68 и 72, является идентичной. Как описано выше, широковещательные станции 23 собирают информацию от одного или более источников 60 и 64 для конкретной программы в широковещательные каналы, характеризуемые приращениями 16 кбит/с. Эти приращения определяются, как приращения первичной скорости, или ППС. Таким образом,скорость передачи битов, которая поддерживается в широкополосном канале равняется n16 кбит/с, где n является числом ППС, используемым поставщиком конкретной широковещательной услуги. Дополнительно каждое ППС в 16 кбит/с может быть разделено на два сегмента в 8 кбит/с, которые направляются или коммутируются вместе через систему 10 связи. Сегменты обеспечивают механизм для переноса двух различных элементов услуг в одном и том же ППС типа потока данных с речевыми сигналами низкой скорости передачи битов или с двумя речевыми каналами низкой скорости передачи битов для двух соответствующих языков и так далее. Предпочтительно число ППС определяется предварительно, т.е. устанавливается в соответствии с кодом программы. Число n, однако, не является физическим ограничением системы 10 связи. Значение n в основном устанавливается на основе коммерческих интересов типа стоимости одиночного широковещательного канала и готовности поставщиков услуг внести соответствующую стоимость. Согласно фиг. 3 для первого широковещательного канала 59 11 для источников 60 и 64 n равно 4. В иллюстрируемом варианте осуществления значение n для широковещательного канала 67 для источников 68 и 72 установлено равным 6. Как показано на фиг. 3, к одной широковещательной станции 23 могут иметь доступ более одного поставщика широковещательных услуг. К примеру, первый поставщик широковещательной услуги генерирует широковещательный канал 59, в то время как второй поставщик широковещательной услуги может генерировать широковещательный канал 67. Описываемая здесь обработка сигнала, предусматриваемая настоящим изобретением, обеспечивает транслирование потоков данных от отдельных поставщиков широковещательных услуг к спутнику в параллельных потоках, что уменьшает стоимость вещания в режиме широковещательной передачи для поставщиков услуг и позволяет максимально использовать космический сегмент. При увеличении эффективности использования космического сегмента, широковещательные станции 23 могут быть реализованы более дешево, используя компоненты, потребляющие меньше мощности. К примеру, антенна широковещательной станции 23 может быть антенной с очень малым апертурным терминалом (ОМАТ). Полезная нагрузка на спутнике требует меньше памяти, меньшей производительности обработки и, следовательно, меньше источников питания, что уменьшает вес полезной нагрузки. Согласно фиг. 4 широковещательный канал 59 или 67 характеризуется кадром 100, длительность периода которого составляет 432 мс. Упомянутая длительность периода выбирается,чтобы улучшить использование исходного кодера MPEG, который описывается ниже; однако,кадр, парный в системе 10 связи, может быть установлен на другое предварительно определенное значение. Если длительность периода составляет 432 мс, то каждое ППС в 16 кбит/с требует 160000,432 с = 6912 бит на кадр. Как иллюстрируется фиг. 4, широковещательный канал, таким образом, состоит из значения n этих ППС в 16 кбит/с, которые переносятся, как группа в кадре 100. Как будет описано ниже, эти биты скремблируются для облегчения демодуляции в радиоприемниках 29. Операция скремблирования также предусматривает механизм для шифрования услуги в опции поставщика услуги. Каждому кадру 100 выделяется n224 бита,которые соответствуют управляющему заголовку услуги (УЗУ), которые в результате дают общее количество битов на кадр, равное n7136 и скорость передачи битов, равную в n(16518+14/27) бит/с. Задачей УЗУ является передача данных каждому радиоприемнику 29,настроенному на прием широковещательного канала 59 или 67, чтобы управлять режимами приема для различных мультимедийных услуг, 002178 12 визуализировать данные и изображения, передавать ключевую информацию для расшифровки, адресовать информацию конкретным приемникам и другие функции. Согласно фиг. 3 источники 60 и 64 кодируются с использованием, к примеру, кодеров 62 и 66 MPEG 2,5 уровня 3, соответственно. Упомянутые два источника последовательно добавляются через объединитель 76 и затем обрабатываются с использованием процессора на широковещательной станции 23 для обеспечения кодированных сигналов в периодических кадрах в 432 мс, т.е. n7136 битов на кадр,включая УЗУ, как иллюстрируется блоком 78 обработки на фиг. 3. Блоки, указанные в широковещательной станции на фиг. 3, соответствуют программным модулям, выполняемым процессором и связанным с аппаратным оборудованием типа цифровой памяти и схем кодера. Биты в кадре 100 впоследствии кодируются для защиты путем ПКО с использованием программного обеспечения цифровой обработки сигналов (ЦОС), микросхем вида интегральной схемы прикладной ориентации (ИСПО) и больших интегральных схем (БИС) для двух составных способов кодирования. Сначала предусматривается кодер 80 а Рида-Соломона для генерирования 255 битов для каждых 223 битов, входящих в кодер. Биты в кадре 100 затем переупорядочиваются в соответствии с известной схемой перемежения, как указано ссылочной позицией 80b. Кодирование перемежением обеспечивает дополнительную защиту от пакетов с ошибками, возникающих при передаче, поскольку этот способ приводит к распространению искаженных битов по нескольким каналам. Как показано блоком 80 обработки, применяется известная схема сверточного кодирования с длиной ограничения 7 с использованием кодера 80 с по Витерби. Кодер 83 с по Витерби генерирует два выходных бита для каждого входного бита, формируя в качестве конечного результата 16320 кодированных ПКО битов на кадр для каждого приращения в 6912 бита на кадр, применяемых в широкополосном канале 59. Таким образом, каждый кодированный ПКО широковещательный канал (например, канал 59 или 67) содержит n16320 битов информации, которые были закодированы, переупорядочены и снова закодированы таким образом, что исходное ППС в 16 кбит/с широковещательной передачи больше не идентифицируется. Биты, кодированные с применением ПКО, однако, организованы в соответствии с исходной структурой кадра длительностью 432 мс. Скорость полного кодирования для защиты от ошибок составляет(255/223)2 = 2 + 64/223. Согласно фиг. 3 n16320 битов ПКОкодированного кадра широковещательного канала затем подразделяются или демультиплексируются с использованием распределителя 13 82 каналов на n параллельных каналов первичной скорости (КПС), каждый из которых переносит 16320 битов в наборах по 8160 двухбитовых символов. Этот процесс дополнительно иллюстрируется фиг. 4. На фиг. 4 показан широковещательный канал 59, который характеризуется кадрами 100 длительностью 432 мс,имеющими УЗУ 102. Оставшаяся часть 104 кадра состоит из n ППС по 16 кбит/с, которые соответствуют 6912 битам на кадр для каждого из n ППС. Кодированный ПКО широковещательный канал 106 получается после применения составного кода Рида-Соломона 255/223, перемежения и сверхточного кодирования ПКО 1/2, описываемого выше в отношении блока 80. Как установлено выше, кадр 106 ПКО-кодированного широковещательного канала содержит n16320 битов, которые соответствуют 8160 наборам двухбитовых символов, причем каждый символ обозначен ссылочной позицией 108. Согласно настоящему изобретению символы распределяются по КПС 110 способом, иллюстрируемым на фиг. 4. Таким образом, символы будут разнесены по времени и частоте, что дополнительно снижает ошибки, вызываемые помехами при передаче, в радиоприемнике. В пояснительных целях предполагается, что поставщик услуги для широковещательного канала 59 приобрел четыре КПС, в то время как поставщик услуги для широковещательного канала 67 приобрел шесть КПС. Согласно фиг. 4 иллюстрируется первый широковещательный канал 59 и распределение символов 114 по n = 4 КПС 110a, 110b, 110 с и 110d, соответственно. Для восстановления каждого из двухбитовых символов 114, установленных в приемнике, заголовок синхронизации КПС, или преамбула 112 а, 112b,112 с и 112d соответственно, размещаются перед каждым КПС. Заголовок синхронизации КПС(далее обозначаемый ссылочной позицией 112) содержит 48 символов. Заголовок синхронизации 112 КПС размещается перед каждой группой в 8160 символов, таким путем увеличивая число символов на кадр длительностью 432 мс до 8208 символов. Соответственно, скорость символов становится равной 8208/0,432, что равно 19 ксим/с для каждого КПС 110. Сорок восемь символов преамбулы 112 КПС используется по существу для синхронизации таймера радиоприемника КПС для восстановления символов, передаваемых по нисходящей линии связи спутниковой передачи 27. В бортовом процессоре 116, преамбула КПС используется для устранения различий в синхронизации между скоростями символов в сигналах восходящей линии связи, и сигналов, используемых на борту спутника для коммутации сигналов и сборки потоков МРВ нисходящей линии связи. Это осуществляется путем добавления, вычитания"0" или ни того, ни другого для каждого из 48 символов КПС в процедуре выравнивания скорости, используемой на борту спутника. Таким 14 образом, преамбулы КПС, переносимые по нисходящей линии связи МРВ, имеют 47, 48 или 49 символов, как определяется процедурой выравнивания скорости. Согласно фиг. 4, символы 114 распределяются по последовательным КПС в порядке круговой очереди так, что символ 1 назначается для КПС 110 а, символ 2 - для КПС 110b, символ 3 - для КПС 110 с, символ 4 - для КПС 110d, символ 5 - для КПС 110 е и т. д. Этот процесс демультиплексирования КПС осуществляется процессором на широковещательной станции 23 и иллюстрируется фиг. 3, как блок 82 распределения каналов (демультиплексирование). Преамбулы канала КПС предназначаются для маркировки начала кадров 110a, 110b, 110 с и 110d КПС для широковещательного канала 59 с использованием блока 84 преамбулы и блока 85 сумматора. Согласно фиг. 3 n КПС впоследствии отдельно кодируются и далее модулируются с использованием КФМ, несущей ПЧ, с помощью группы модуляторов 86 КФМ. Четыре модулятора КФМ 86 а, 86b, 86 с и 86d используются для соответствующих КПС 110 а, 110b,110 с и 110d широковещательного канала 59. Соответственно, имеются четыре несущие частоты ПС КПС, составляющие широковещательный канал 59. Каждая из четырех несущих частот преобразуется с повышением частоты на выделенную частоту в Х-диапазоне с использованием преобразователя 88 с повышением частоты для передачи к спутнику 25. Преобразованные с повышением частоты КПС затем передаются через усилитель 90 к антенне (например,ОМАТ) 91 а и 91b. Согласно настоящему изобретению используемый в широковещательной станции 23 способ передачи предусматривает наличие в сигнале 21 восходящей линии связи множества из n несущих в режиме одиночного канала на несущую, множественного доступа с частотным разделением каналов (ОКНН/МДЧР). Упомянутые ОКНН/МДЧР несущие разнесены на сетке центральных частот, которые предпочтительно отделяются друг от друга на 38000 Гц и организованы в группы из 48 непрерывных центральных частот или несущих каналов. Организация этих групп из 48 каналов несущих используется при подготовке к обработке путем демультиплексирования и демодуляции, проводимой на борту спутника 25. Различные группы 48 из каналов несущих необязательно должны быть непрерывны относительно друг друга. Несущие,связанные с конкретным широкополосным каналом (к примеру, канал 59 или 67) не обязательно непрерывны в пределах группы из 48 каналов несущих, и не требуется их распределение в одну и ту же группу из 48 каналов несущих. Следовательно, способ передачи, описанный со ссылками на фиг. 3 и 4, обеспечивает гибкость при выборе частотных распределений сигналов, оптимизирует заполнение доступного 15 частотного спектра и позволяет избегать помех,исходящих от других пользователей, совместно использующих тот же самый радиочастотный спектр. Система 10 обеспечивает определенные преимущества, потому что она предусматривает увеличение на общей основе пропускной способности для многих широковещательных компаний или поставщиков услуг, таким образом,относительно легко могут формироваться и передаваться на приемник 29 широковещательные каналы с различной скоростью передачи битов. Обычные приращения для широковещательного канала или ППС предпочтительно составляют 16, 32, 48, 64, 80, 96, 112 и 128 кбит/с. Широковещательные каналы с различными скоростями передачи битов интерпретируются радиоприемником с относительной легкостью, что обусловлено обработкой, описанной со ссылками на фиг. 4. Таким образом, размер и стоимость широковещательной станции могут быть определены так, чтобы соответствовать требованиям на пропускную способность и ограничению финансовых затрат радиовещательной компании. Широковещательная компания, обладающая небольшими финансовыми средствами, может установить небольшие терминалы ОМАТ, требующие относительно малой мощности для передачи информации широковещательной услуги на скорости 16 кбит/с в пределах своей страны,что достаточно для передачи речи и музыки, с намного лучшим качеством, чем качество речи и музыки коротковолновой радиопередачи. С другой стороны развитая широковещательная компания, обладающая большими финансовыми средствами, может осуществлять вещание с качеством стереопередач ЧМ-диапазона с использованием антенны с несколько большими габаритами и с большей мощностью на скорости 64 кбит/с и при дальнейшем увеличении пропускной способности осуществлять вещание с качеством, близким к качеству стерео компактдиска, на скорости 96 кбит/с и с полным качеством стерео компакт-диска на скорости 128 кбит/с. Размер кадра, размер УЗУ, размер преамбулы и длина КПС, описываемые со ссылками на фиг. 4, используются для пояснения ряда преимуществ настоящего изобретения; однако,обработка, осуществляемая широковещательной станцией, которая иллюстрируется с помощью фиг. 3 и 4, не ограничивается приведенными значениями. Период кадра длительностью 432 мс является удобным при использовании исходного кодера MPEG (например, кодер 62 или 66). Для каждого УЗУ 102 выбираются 224 бита,чтобы облегчить кодирование ПКО. Для преамбулы КПС 112 выбирается 48 символов для получения 8208 символов на КПС 110, чтобы для каждого КПС получить 19 ксим/с для более простой реализации мультиплексирования и демодулирования на борту спутника 25, как 16 описывается более подробно ниже. Определение символов, как двухбитовых, удобно при осуществлении модуляции КФМ (т.е. 22 = 4). Для дополнительной иллюстрации, если при фазовой модуляции на широковещательной станции 23 используется восемь фаз вместо четырех, то более оптимален будет символ, определенный как трехбитовый, поскольку каждая комбинация трех битов (т.е. 23) может соответствовать одной из восьми фаз. Программное обеспечение может быть предусмотрено на широковещательной станции 23 или, если в системе 10 имеется более одной широковещательной станции, то региональная аппаратура управления вещанием (РАУВ) для назначения канала космического сегмента осуществляет маршрутизацию через центр управления задачами (ЦУЗ) 240, центр управления спутником (ЦУС) 236 и центр управления вещанием (ЦУВ) 244. Программное обеспечение оптимизирует использование спектра восходящей линии связи, назначая несущие каналы 110 КПС везде, где имеются свободные частоты в группах из 48 каналов. Например, широковещательная станция может потребовать трансляцию широковещательной услуги со скоростью 64 кбит/с на четырех несущих КПС. С учетом текущего использования спектра, четыре несущих могут быть выделены не в смежных участках, а скорее в несмежных участках в группе из 48 несущих. Дополнительно РАУВ 238, используя свои ЦУЗ и ЦУС, может выделять для КПС несмежные участки из различных групп, состоящих из 48 каналов. Программное обеспечение ЦУЗ и ЦУС в РАУВ 238 или программное обеспечение одиночной широковещательной станции 23 могут перераспределять несущие КПС конкретной широковещательной услуги на другие частоты, чтобы избежать преднамеренных или случайных помех на конкретных несущих. Описываемый вариант осуществления системы содержит три РАУВ, по одному для каждого из трех региональных спутников. Дополнительные спутники могут управляться одним из трех узлов РАУВ. Как будет более подробно описано со ссылками на фиг. 6, иллюстрирующую обработку, осуществляемую на борту спутника, бортовой цифровой многофазный процессор используется для регенерации сигналов на борту спутника и цифрового восстановления основной полосы частот символов 114, передаваемых в КПС. Использование групп из 48 несущих на центральных частотах, разнесенных на 38000 Гц, облегчает обработку многофазным процессором. Программное обеспечение, используемое в широковещательной станции 23 или РАУВ 238, может выполнять разбивку на фрагменты,т.е. дефрагментационную обработку для оптимизации назначения КПС 110 несущим каналам восходящей линии связи, т.е. группам из 48 каналов несущих. Основная последующая деф 17 рагментация для предоставления частот несущих восходящей линии связи мало чем отличается от известного программного обеспечения,используемого для реорганизации файлов на жестком диске компьютера, которые в течение некоторого времени были сохранены "кусочным" способом, не эффективным для хранения данных. Функции ЦУВ в РАУВ позволяют РАУВ осуществлять дистанционный мониторинг и управлять широковещательными станциями для обеспечения их функционирования в пределах назначенных допусков. Обработка, осуществляемая полезной нагрузкой спутника Восстановление основной полосы частот на спутнике является существенным для выполнения бортовой коммутации и маршрутизации,а также для упорядочения несущих МРВ нисходящей линии связи, каждая из которых содержит 96 КПС. На борту спутника 25 несущие МРВ усиливаются в режиме использования одного усилителя на лампе бегущей волны (ЛБВ) для усиления одной несущей. Спутник 25 предпочтительно содержит восемь бортовых процессоров основной полосы частот; однако, на фиг. 5 показан только один процессор 116. Предпочтительно одновременно используются только шесть из восьми процессоров, оставшиеся процессоры обеспечивают избыточность на случай возникновения сбоев и для передачи команды на прекращение передачи в случае необходимости. Со ссылками на фиг. 6 и 7 описывается один процессор 116. Подразумевается, что предпочтительно идентичные компоненты предусматриваются в каждом из других семи процессоров 116. Согласно фиг. 5 кодированные несущие 21 с использованием КПС восходящей линии связи принимаются на спутнике 25 приемником 120 Х-диапазона. Полная пропускная способность восходящей линии связи предпочтительно составляет от 288 до 384 каналов КПС восходящей линии связи со скоростью 16 кбит/с каждый (т.е. при использовании шести процессоров 116, 648 несущих, или если используются все восемь процессоров 116, 848 несущих) . Как будет более подробно описано ниже, 96 КПС выбираются и мультиплексируются для передачи в каждом луче 27 нисходящей линии связи на несущей, ширина полосы которой составляет около 2,5 МГц. Каждый канал КПС восходящей линии связи может быть направлен во все или некоторые из лучей 27 нисходящей линии связи или не направлен ни в один из них. Порядок и размещение КПС в луче нисходящей линии связи является программируемым и выбирается с помощью устройства 24 (фиг. 1) телеметрии, определения диапазона и управления (ТДУ). Каждый многофазный демультиплексор и демодулятор 122 принимает в группах из 48 смежных 18 каналов индивидуальный сигнал МДЧР восходящей линии связи, генерирует один аналоговый сигнал, на котором данные из 48 сигналов МДЧР мультиплексируются по времени, и выполняет высокоскоростную демодуляцию последовательных данных, как описано более подробно ниже со ссылками на фиг. 6. Шесть из упомянутых многофазных демультиплексоров и демодуляторов 122 функционируют параллельно для обработки 288 сигналов МДЧР. Коммутатор выбора маршрута и модулятор 124 избирательно направляет индивидуальные каналы шести потоков последовательных данных во все или некоторые из сигналов 27 нисходящей линии связи, или не направляет индивидуальные каналы шести потоков последовательных данных ни в один из сигналов 27 нисходящей линии связи, и далее модулирует и преобразует с повышением частоты три сигнала 27 МРВ нисходящей линии связи. Три усилителя 126 на ЛБВ индивидуально усиливают три сигнала нисходящей линии связи, которые излучаются по направлению к Земле передающей антенной 128 L-диапазона. Спутник 25 также имеет три прозрачных полезных нагрузки, каждая из которых содержит демультиплексор, преобразователь 130 с понижением частоты и группу усилителей 132,выполненную в виде стандартного тракта ретрансляции сигналов, который преобразует частоту входных сигналов для ретрансляции. Таким образом, каждый спутник 25 в системе 10 предпочтительно оборудован двумя типами полезных нагрузок связи. Первый тип бортовой полезной нагрузки обработки описан со ссылками на фиг. 5, 6 и 7. Второй тип полезной нагрузки связи является прозрачной полезной нагрузкой, который преобразует несущие МРВ восходящей линии связи из частотных позиций в спектре Х-диапазона на частотные позиции в спектре L-диапазона нисходящей линии связи. Передаваемый поток МРВ для прозрачной полезной нагрузки упорядочивается в широковещательной станции 23, передается к спутнику 25, принимается и преобразуется по частоте на частоту нисходящей линии связи, используя блок 130, усиливается усилителем на ЛБВ в блоке 132 и передается к одному из лучей. В радиоприемник 29 подаются идентичные сигналы МРВ вне зависимости от того, обрабатывались ли они бортовой полезной нагрузкой, обозначенной ссылочной позицией 121, или прозрачной полезной нагрузкой, обозначенной ссылочной позицией 133. Несущие частоты каждого типа полезной нагрузки 121 и 133 разнесены по отдельным сеткам с интервалом 920 кГц, наложенным со смещением одна на другую так, что несущие совокупности сигналов от обоих типов полезной нагрузки, 121 и 133, разнесены на 460 кГц. Далее со ссылками на фиг. 6 более подробно описывается бортовой демультиплексор и 19 демодулятор 122. Как показано на фиг. 6, несущие ОКНН/МДЧР, каждая из которых обозначена ссылочной позицией 136, выделяются группам из 48 каналов. В пояснительных целях на фиг. 6 показана одна группа 138 каналов. Несущая 136 содержится в сетке центральных частот, разнесенных на 38 кГц. Это разнесение определяет параметры конструкции многофазных демультиплексоров. Для каждого спутника 25 предпочтительно может быть принято 288 несущих ОКНН/МДЧР КПС восходящей линии связи от ряда широковещательных станций 23. Следовательно, предпочтительно используется шесть многофазных демультиплексоров и демодуляторов 122. Бортовой процессор 116 принимает упомянутые несущие 136 ОКНН/МДЧР КПС восходящей линии связи и преобразует их в три несущих МРВ нисходящей линии связи,каждая из которых несет 96 КПС в 96 временных интервалах. Антенна 118 принимает 288 несущих восходящей линии связи, и каждая группа из 48 каналов преобразуется по частоте на промежуточную частоту (ПЧ), которая затем фильтруется для выбора диапазона частот, занятых данной конкретной группой 138. Эта обработка происходит в приемнике 120. Отфильтрованный сигнал далее передается к аналого-цифровому преобразователю (АЦП) 140 перед подачей в качестве входного сигнала на многофазный демультиплексор 144. Демультиплексор 144 отделяет 48 каналов 138 ОКНН/МДЧР в поток аналоговых сигналов, мультиплексированных с разделением времени, содержащий модулированные КФМ символы, которые на выходе демультиплексора 144 последовательно отражают содержание каждого из 48 каналов ОКНН/МДЧР. Этот поток аналоговых сигналов МРВ направляется к реализованному в цифровой форме демодулятору КФМ и дифференциальному декодеру 146. Демодулятор КФМ и дифференциальный декодер 146 последовательно демодулирует модулированные КФМ символы в цифровые биты основной полосы частот. Обработка путем демодуляции требует синхронизации символов и восстановления несущей. Так как модуляция представляет собой КМФ, символы основной полосы частот, содержащие по два бита каждый, восстанавливаются для каждого символа несущей. Демультиплексор 144 и демодулятор и декодер 146 будут в дальнейшем упоминаться,как демультиплексор/демодулятор (Д/Д) 148. Д/Д предпочтительно реализуется с использованием высокоскоростной цифровой технологии,использующей известный многофазный способ для демультиплексирования несущих 21 восходящей линии связи. Демодулятор КФМ предпочтительно является последовательно совместно используемым, цифровым демодулятором для восстановления двухбитовых символов основной полосы частот. Восстановленные символы 114 из каждой несущей 110 КПС затем от 002178 20 дельно декодируются для восстановления исходных символов 108 КПС, подаваемых на вход кодеров, т.е. распределителей 82 и 98 каналов,показанных на фиг. 3 в широковещательной станции 23. Полезная нагрузка спутника 25 предпочтительно содержит шесть цифровых Д/Д 148 для 48 несущих. Дополнительно в полезной нагрузке спутника предусматривается два запасных Д/Д 148 для замены любого блока обработки, в котором возникла неисправность. Согласно фиг. 6 процессор 116 программируется в соответствии с блоком программного обеспечения, обозначенным ссылочной позицией 150, для выполнения функций синхронизации и выравнивания скорости по отношению к потоку символов, мультиплексированных с разделением времени, сформированных на выходе демодулятора КФМ и дифференциального декодера 146. Компоненты программного обеспечения и аппаратных средств (например, буферы цифровой памяти и генераторы) блока 150 выравнивания скорости, показанного на фиг. 6,более подробно описываются со ссылками на фиг. 7. Блок выравнивания скорости 150 компенсирует разницу тактовых частот между бортовым таймером 152 и таймером символов, передаваемых индивидуальной несущей КПС восходящей линии связи, принимаемой спутником 25. Тактовые частоты отличны друг от друга по причине наличия различных тактовых частот в различных широковещательных станциях 23 и из-за вызванных движением спутника 25 различных доплеровских скоростей в различных местоположениях. Различия в тактовых частотах, назначенных широковещательным станциям 23, могут иметь место в таймерах непосредственно на широковещательной станции или в удаленных таймерах, частоты которых передаются через наземные линии связи между широковещательной студией и широковещательной станцией 23. Блок выравнивания скорости 150 добавляет или удаляет символ со значением "0", или не производит никакой операции в части заголовка 112 КПС каждого восстановленного кадра 100 в 432 мс. Символ со значением "0" является символом, состоящим из бита со значением "0" в обоих каналах, I и Q, символа, модулированного с использованием КФМ. Заголовок 112 КПС при нормальных условиях работы содержит 48 символов и состоит из начального символа со значением "0", сопровождаемого другими 47 символами. Если моменты времени символа по таймеру восходящей линии связи, восстанавливаемые с помощью демодулятора 146 КФМ вместе с частотой несущей восходящей линии связи, и время бортового таймера 152 синхронизируются, то в преамбулу 112 этого конкретного КПС 110 не вносится никаких изменений. Если по восходящей линии связи приходят символы,синхронизация которых отстает от бортовой синхронизации 152 на один символ, то для об 21 рабатываемого в текущий момент времени КПС к началу преамбулы 112 КПС добавляется символ "0", в результате чего длина становится равной 49 символам. Если по восходящей линии связи приходят символы, синхронизация которых опережает бортовую синхронизацию на один символ, то из обрабатываемого в текущий момент времени КПС удаляется символ "0" в начале преамбулы 112 КПС, при этом длина становится равной 47 символам. Как упомянуто выше, сигнал, поступающий в блок 150 выравнивания скорости, содержит поток восстановленных двухбитовых символов основной полосы частот для каждого принятого КПС восходящей линии связи на их индивидуальной первоначальной символьной скорости. Имеется 288 таких потоков, выходящих из Д/Д 148, соответствующих каждому из шести активных процессоров 116. Здесь описывается использование только одного Д/Д 148 и одного блока 150 выравнивания скорости 150,однако предусматривается, что остальные пять активных процессоров 116 на спутнике выполняют аналогичные функции. Для выравнивания скорости символов КПС восходящей линии связи в соответствии с бортовым таймером 152 выполняются три этапа. Сначала в каждом буфере 149 и 151 буфера 153 с попеременным переключением символы группируются в порядке их исходных кадров КПС в 8208 двухбитовых символов. Это требует корреляции заголовка 112 КПС (который содержит 47 символьных уникальных слов) с локально хранимой копией уникального слова в корреляторах 155 для определения местоположения символов в буфере. Во-вторых, для компенсации разницы скоростей определяется и используется для корректировки длины заголовка 112 КПС число тактов бортового таймера 152 между пиками корреляции. В-третьих, кадр КПС с измененным заголовком транспортируется с бортовой частотой, поступая в соответствующее местоположение в устройстве (фиг. 8) памяти коммутации и маршрутизации. В буферную пару 153 с попеременным переключением КПС символы поступают слева. Операция с попеременным переключением вызывает заполнение одного буфера 149 или 151 при тактовой частоте восходящей линии связи,и одновременное опустошение другого буфера с частотой бортового таймера. Функции меняются на противоположные от одного кадра к следующему, что приводит к непрерывному потоку между входом и выходом буферов 149 и 151. Вновь поступающие символы записываются в буфер 149 или 151, с которыми они соединяются. Запись продолжается до заполнения буфера 149 или 151, пока не будет сформирован пик корреляции. После этого запись останавливается, и входной и выходной переключатели 161 и 163 переключаются в обратное состояние. Это фиксирует кадр КПС восходящей линии связи 22 так, что 48 символов его заголовка остаются в 48 символьных интервалах, при этом один интервал слева остается незаполненным на выходном конце буфера, а 8160 символов данных заполняют первые 8160 интервалов. Содержимое соответствующего буфера немедленно считывается на его выход с частотой бортового таймера. Число считанных символов является таким, что заголовок КПС содержит 47, 48 или 49 символов. Для осуществления этой корректировки, в начале заголовка КПС удаляется или добавляется символ, имеющий значение "0". Длина заголовка 112 управляется сигналом со счетчика 159 символов кадров, который для определения длины заголовка считает число символов бортовой тактовой частоты, которые попадут в период кадра КПС. Операция попеременного переключения чередует функции буферов. Для осуществления подсчета, пики корреляции кадра с буферных корреляторов 155 при заполнении кадрами КПС буферов 149 и 151 сглаживаются генератором 157 синхроимпульсов (ГСИ). Сглаженные синхроимпульсы используются для подсчета количества появлений символа на кадр. Это число будет равным 8207,8208 или 8209, что указывает, должен ли заголовок КПС иметь длину в 47, 48 или 49 символов, соответственно. Эта информация дает в результате правильное число символов, которые должны быть получены из буферов кадров для обеспечения синхронизации потока символов с бортовым таймером независимо от наземного оконечного источника. Для предусматриваемых системой 10 различий скорости передачи данных, интервалы времени между изменениями преамбулы 112 относительно длинны. Например, различия тактовой частоты в 10-6 требуют корреляции преамбулы КПС в среднем в одном из каждых 123 кадров КПС. Полученные в результате корректировки скорости обеспечивают точную синхронизацию скорости символов КПС 110 с бортовым таймером 152. Это позволяетсовместить битовые символы основной полосы частот с соответствующими участками в кадре МРВ. На фиг. 6 синхронизированные КПС обозначены ссылочной позицией 154. Далее согласно фиг. 8 описывается осуществляемая на борту спутника маршрутизация и коммутация упомянутых КПС 154 в кадры МРВ. Фиг. 6 иллюстрирует обработку КПС одним Д/Д 148. Другие пять Д/Д на борту спутника выполняют аналогичную обработку КПС. КПС, полученные от каждого из шести Д/Д 148,синхронизированные и выровненные по скорости, находятся в последовательном потоке со скоростью символов в 4819000, что равняется 912000 символов в секунду для каждого Д/Д 148. Согласно фиг. 7 последовательный поток от каждого Д/Д 148 может быть демультиплексирован в 48 параллельных потоков КПС, имеющих скорость 19000 символов в се 23 кунду. Множество потоков КПС от всех шести Д/Д 148 на борту спутника 25 составляет 288,причем каждый Д/Д 148 передает потоки со скоростью 19000 симв/с. Таким образом символы имеют период, равный 1/19000 секунды, что равняется приблизительно 52,63 микросекунды. Согласно фиг. 8 в выходных данных шести Д/Д 148 а, 148b, 148 с, 148d, 148e и 148f присутствуют 288 символов на каждый период символа КПС восходящей линии связи. При появлении каждого символа КПС в память 156 коммутации и маршрутизации записывается 288 символьных значений. Содержимое буфера 156 считывается в три блока сборки 160, 162 и 164 кадра МРВ нисходящей линии связи. При использовании компонента маршрутизации и коммутации, обозначенного ссылочной позицией 172, содержание каждого из 288 участков памяти считывается в блоках 160, 162 и 164 сборки в 2622 наборов 96 символов для каждого из трех кадров МРВ в промежутки времени появления символа, равные 136,8 мс, которые возникают один раз за каждый период кадра МРВ,или за 138 мс. Следовательно, скорость сканирования или 136,8/2622 меньше протяженности символа. Переключатель маршрутизации и модулятор 124 имеет конфигурацию памяти 156 с попеременным переключением, содержащую буферы 156 а и 156b, соответственно. 288 КПС 154 восходящей линии связи подаются на вход переключателя маршрутизации и модулятора 124. Символы каждого КПС появляются со скоростью 19000 символов в секунду, скорректированные по синхронизации с бортовым таймером 152. Символы КПС записываются параллельно с тактовой частотой 19000 Гц в 288 позиций памяти 156 а или 156b с попеременным переключением, служащей в качестве входной. В то же время память 156b или 156 а, соответственно,служащая в качестве выходной, считывает символы, которые хранятся в предыдущем кадре в трех кадрах МРВ со скоростью считывания 31,84 МГц. Эта последняя скорость является достаточной для обеспечения одновременного генерирования трех параллельных потоков МРВ,по одному направляемых к каждому из трех лучей. Направление символов к назначенному лучу управляется переключателем 172 маршрутизации символов. Данный переключатель может осуществлять направление символов к любому одному, двум или трем потокам МРВ. Каждый поток МРВ имеет скорость в 1,84 Мсимв/с. Выходная память тактируется на интервале 136,8 мс с последующей паузой 1,2 мс,чтобы обеспечить возможность вставки 96 символов преамбулы основного кадра (ПОК) и 2112 символов КУВИ. Следует отметить, что для каждого символа, который считывается в более чем один поток МРВ, существует канал смещения КПС МРЧ восходящей линии связи, который не используется и пропускается. Буферы 156 а и 156b памяти с попеременным переклю 002178 24 чением при переходе от кадра в кадр меняют функции на противоположные посредством компонентов переключателя 158 а и 158b. Согласно фиг. 8 наборы из 96 символов переносятся в соответствующие 2622 интервалы в каждом кадре МРВ. Соответствующие символы для всех 96 КПС восходящей линии связи группируются вместе в одном и том же интервале кадра МРВ, что иллюстрируется интервалом 166 для символа 1. Содержимое 2622 интервалов каждого кадра МРВ скремблируется путем добавления псевдослучайной комбинации двоичных разрядов ко всему периоду 136,8 мс. Дополнительно в начале каждого кадра МРВ добавляется период 1,2 мс для вставки преамбулы основного кадра (ПОК) из 96 символов и КУВИ из 2112 символов, как обозначено ссылочными позициями 168 и 170, соответственно. Сумма 2622 временных интервалов, каждый из которых переносит 96 символов и символы для ПОК и КУВИ, составляет 253920 символа на кадр МРВ, что приводит к скорости символов в нисходящей линии связи, равной 1,84 Мсимв/с. Маршрутизация символов КПС между выходами шести Д/Д 148 А, 148 В, 148 С, 148D,148 Е и 148F и входами блоков сборки 160, 162 и 164 кадров МРВ управляется бортовым блоком 172 последовательности переключений, который хранит команды, переданные ему через управляющую линию связи из ЦУС 238 (фиг. 12) от наземных средств. Каждый символ из выбранного потока символов КПС восходящей линии связи, может быть направлен во временной интервал в кадре МРВ для передачи к требуемому лучу 27 адресата. Способ маршрутизации не зависит от соотношений между временем появления символов в различных КПС восходящей линии связи и появления символов в потоках МРВ нисходящей линии связи. Это уменьшает сложность полезной нагрузки спутника 25. Дополнительно символ из выбранного КПС восходящей линии связи может быть направлен к двум или трем лучам адресата через переключатель 158. Функционирование радиоприемника Далее со ссылками на фиг. 9 будет описан радиоприемник 29 для использования в системе 10. Радиоприемник 29 содержит радиочастотную часть (РЧ) 176, имеющую антенну 178 для приема электромагнитных волн L-диапазона, и предварительную фильтрацию для выбора рабочей полосы частот приемника (например, от 1452 до 1492 МГц). РЧ часть 176 дополнительно содержит малошумящий усилитель 180, который может осуществлять усиление принимаемого сигнала при минимальном вносимом шуме и обеспечивать устойчивость по отношению к сигналам помех от другой услуги, совместно использующей рабочий диапазон частот приемника 29. Предусматривается смеситель 182 для преобразования с понижением частоты принимаемого спектра к промежуточной частоте (ПЧ). 25 Высокоэффективный фильтр 184 ПЧ осуществляет выбор требуемой ширины полосы частот несущей МРВ с выхода смесителя 182. Синтезатор 186 гетеродина генерирует входные частоты, необходимые для преобразования с понижением частоты полезного сигнала на центральную частоту фильтра ПЧ. Несущие МРВ соответствуют центральным частотам, разнесенным по сетке с интервалами 460 кГц. Ширина полосы частот фильтра 184 ПЧ составляет около 2,5 МГц. Разнесение между несущими предпочтительно составляет, по меньшей мере, семь или восемь интервалов или около 3,3 МГц. РЧ часть 176 обеспечивает выбор предпочтительной ширины полосы частот несущей МРВ с минимумом внутренних помех и искажений и для режектирования нежелательных несущих в рабочей полосе частот от 152 до 192 МГц. В большинстве районов уровни нежелательных сигналов номинальны, и обычно отношения нежелательных сигналов к полезным сигналам порядка от 30 до 40 дБ обеспечивают достаточную защиту. В некоторых районах функционирование вблизи мощных передатчиков (например, около наземных микроволновых передатчиков для коммутируемых телефонных сетей общего пользования или других широковещательных аудио служб) требует приемников с более высокими коэффициентами защиты. Предпочтительная ширина полосы частот несущей МРВ, восстановленной из сигнала нисходящей линии связи с использованием РЧ части 176 выдается аналого-цифровому преобразователю (АЦП) 188 и далее демодулятору 190 КФМ. Демодулятор 190 КФМ обеспечивает восстановление битового потока МРВ, переданного со спутника 25, т.е. через бортовую полезную нагрузку 121 процессора или бортовую прозрачную полезную нагрузку 133, на выбранной несущей частоте. Демодулятор КФМ 190 предпочтительно реализован путем преобразования сначала сигнала ПЧ из РЧ части 176 в цифровое представление с использованием АЦП 188, и после этого выполнения КФМ с использованием известного способа цифровой обработки. Демодуляция предпочтительно использует схемы восстановления и выбора синхронизации символа и несущей частоты, которые осуществляют дискретизацию и декодирование символов сигнала, модулированного КФМ, в битовый поток МРВ основной полосы частот. АЦП 188 и демодулятор 190 КФМ предпочтительно выполняют на микросхеме 187 восстановления канала для восстановления цифрового сигнала основной полосы частот широковещательного канала из сигналов ПЧ,восстановленных блоком 176 РЧ/ПЧ. Схема 187 восстановления канала содержит устройство синхронизации МРВ и блок 192 предсказывающего устройства, демультиплексор 194 МРВ,устройство выравнивания синхронизации МРВ и мультиплексор 196, операции которого будут 26 описаны более подробно согласно фиг. 10. Битовый поток МРВ с выхода демодулятора 190 КФМ подается в коррелятор 200 синхронизации ПОК в устройстве синхронизации МРВ и блоке 192 предсказывающего устройства. Коррелятор 200 сравнивает биты принятого потока с сохраненной кодовой комбинацией. Если предварительно в приемнике не было сигнала, коррелятор 200 сначала входит в режим поиска, в котором он ищет предпочтительную кодовую комбинацию корреляции ПОК без какого-либо временного стробирования или ограничения апертурына его выходе. Когда коррелятор обнаруживает событие корреляции, он входит в режим,в котором схема стробирования открывается на интервал времени, в котором ожидается следующее событие корреляции. Если событие корреляции происходит снова внутри предсказанного интервала стробирования, процесс стробирования по времени повторяется. Если корреляция возникает, например, в пяти последовательных кадрах, то принимается решение,что синхронизация определена согласно программному обеспечению. Порог синхронизации,однако, может быть изменен. Если корреляция не возникает при минимальном числе последовательных временных кадров, то коррелятор продолжает искать кодовую комбинацию корреляции для достижения порога синхронизации. Считая, что синхронизация имеет место,коррелятор входит в режим синхронизации, в котором он корректирует параметры для максимизации вероятности непрерывного захвата синхронизации. Если корреляция потеряна, коррелятор входит в специальный режим предсказания, в котором он продолжает осуществлять синхронизацию, прогнозируя возникновение следующего события корреляции. Для коротких моментов пропадания сигнала (например, в десять секунд), коррелятор может поддерживать достаточно точную синхронизацию для осуществления виртуально мгновенного восстановления при повторном появлении сигнала. Такое быстрое восстановление является полезным, так как оно существенно для условий мобильного приема. Если после определенного периода корреляция не восстановлена, коррелятор 200 возвращается в режим поиска. При синхронизации с ПОК кадра МРВ, КУВИ может быть восстановлено демультиплексором 194 МРВ (блок 202 на фиг. 10). КУВИ содержит информацию,идентифицирующую поставщиков программ,передаваемых в кадре МРВ, и в которой могут быть найдены местоположения 96 КПС каждого канала поставщиков программ. Прежде, чем любой из КПС может быть демультиплексирован из кадра МРВ, часть кадра МРВ, содержащая КПС символы, предпочтительно дескремблируется. Это осуществляется путем добавления в приемнике 29 той же кодовой комбинации скремблирования, которая была добавлена к части КПС битового потока кадра МРВ на борту 27 спутника 25. Упомянутая кодовая комбинация скремблирования синхронизируется посредством ПОК кадра МРВ. Символы КПС не группируются рядом в кадре МРВ, а разносятся по кадру. Имеется 2622 набора символов, содержащихся в части КПС кадра МРВ. В каждом наборе для каждого КПС имеется один символ в позиции, нумеруемой в порядке возрастания от 1 до 96. Таким образом,все символы, принадлежащие КПС 1, находятся в первой позиции всех 2622 наборов. Символы,принадлежащие КПС 2, находятся во второй позиции всех 2622 наборов, и так далее, как иллюстрируется блоком 204. Такая конфигурация нумерации и размещения символов КПС в кадре МРВ, согласно настоящему изобретению, минимизирует размер памяти, требуемой для выполнения коммутации и маршрутизации на борту спутника и для разделения каналов в приемнике. Согласно фиг. 9 КУВИ восстанавливается демультиплексором 194 МРВ и подается на контроллер 220 в приемнике 29 для восстановления n КПС для конкретного широковещательного канала. Символы n КПС, соответствующие данному широковещательному каналу, извлекаются из дескремблированных участков временного интервала кадра МРВ, идентифицированных в КУВИ. Это соответствие реализуется контроллером, содержащимся в устройстве радиосвязи, и обозначается ссылочной позицией 205 на фиг. 10. Контроллер 220 принимает транслируемую выборку, идентифицируемую радиооператором, объединяет эту выборку с информацией КПС, содержащейся в КУВИ, и извлекает и переупорядочивает символы обрабатываемых КПС из кадра МРВ для восстановления n КПС. Согласно блокам 196 и 206, соответственно, на фиг. 9 и 10 символы каждого из n КПС(например, иллюстрируемые блоком 207), соответствующие широковещательному каналу (например, иллюстрируемому блоком 209), выбранному оператором радиосвязи, повторно мультиплексируется в ПКО-кодированный широковещательный канал (ШК). Перед выполнением повторного мультиплексирования n КПС широковещательного канала заново выравниваются. Повторное выравнивание является полезным, так как изменение тактирования символов, происходящее при мультиплексировании,демультиплексировании и бортовом выравнивании скорости при прохождении по каналу связи в системе 10, может ввести сдвиг величиной до четырех символов в относительном выравнивании восстанавливаемых кадров КПС. Каждый из КПС широковещательного канала имеет преамбулу из 48 символов, сопровождаемую 8160 кодированными символами КПС. Для повторного объединения упомянутых n КПС в широковещательный канал, осуществляется синхронизация по отношению к заголовку 47, 48 или 49 символов каждого из КПС. Длина заголовка 28 зависит от выравнивания временной информации, выполняемого относительно КПС восходящей линии связи на спутнике 25. Синхронизация выполняется с использованием коррелятора преамбулы, обрабатывающего последние полученные 47 символов заголовка КПС для каждого из n КПС. Коррелятор преамбулы обнаруживает события корреляции и выдает пик корреляции с длительностью одного символа. На основе относительного времени возникновения пиков корреляции для n КПС, соответствующих широковещательному каналу, и с использованием буферов выравнивания, имеющих ширину в четыре символа, содержимое символов n КПС может быть точно выровнено и повторно мультиплексировано для восстановления широковещательного канала, кодированного с использованием ПКО. Как показано блоками 206 и 208 на фиг. 10, повторное мультиплексирование n КПС для преобразования широковещательного канала, кодированного с использованием ПКО, предпочтительно требует обратного порядка выполнения процедуры расширения символов, используемой в широковещательной станции 23 для мультиплексирования широковещательных каналов, кодированных с использованием ПКО, в КПС. Фиг. 11 иллюстрирует, как широковещательный канал, содержащий, к примеру, четыре КПС, восстанавливается в приемнике (блок 196 фиг. 9). Слева показаны поступающие четыре демодулированные КПС. По причине изменений, вносимых повторной синхронизацией, и различных задержек времени, происходящих при осуществлении передачи от широковещательной станции к устройству радиосвязи через спутник, может возникнуть относительное смещение величиной до четырех символов между n КПС, образующими широковещательный канал. Первый этап восстановления должен осуществить повторное выравнивание содержимого символов упомянутых КПС. Это осуществляется набором буферов, работающих по принципу"первым пришел, первым обслужен", каждый из которых имеет длину, равную диапазону изменений. Каждый КПС имеет собственный буфер 222. Каждый КПС сначала подается на коррелятор 226 заголовка КПС, который определяет момент появления КПС. Эти моменты появления на фиг. 11 показываются пиком 224 корреляции для каждого из четырех КПС. Запись (З) в каждый буфер 222 начинается сразу после момента корреляции и продолжается до конца кадра. Для выравнивания символов в КПС, в момент последнего события корреляции начинается считывание (С) из всех буферов 222. Это приводит к параллельному синхронному считыванию символов всех КПС на выходах буферов 222 (блок 206). Далее повторно выровненные символы 228 посредством мультиплексора 230 мультиплексируются в один последовательный поток, который является восстановленным ко 29 дированным широковещательным каналом 232(блок 208). Ввиду бортового выравнивания тактовой частоты 152 длина заголовка КПС может составлять 47, 48 или 49 символов. Наличие такого разброса устраняется в корреляторе 226 путем использования только последних 47 появляющихся символов для обнаружения события корреляции. Эти 47 символов выбираются именно для обеспечения оптимального определения корреляции. Согласно блокам 198 и 210 фиг. 9 и 10, соответственно, широковещательный канал, кодированный с использованием ПКО, затем передается к блоку 210 обработки ПКО. Большинство ошибок, возникающих при осуществлении передачи между местом расположения кодеров и местом расположения декодеров корректируется с помощью обработки ПКО. Обработка ПКО предпочтительно предусматривает использование решетчатого декодера по Витерби с последующим обращенным перемежением и далее применение декодера Рида-Соломона. При обработке ПКО восстанавливается первоначальный широковещательный канал, содержащий приращения канала величиной n16 кбит/с и его УЗУ из n224 битов (блок 212). Для преобразования обратно в аудиосигналы сегмент широковещательного канала в n16 кбит/с подается в декодер, например, декодер 214 MPEG 2,5 уровня 3. Таким образом, осуществляемая приемником обработка реализуется с использованием дешевых устройств радиосвязи для приема широковещательного канала от спутников. Так как передача широковещательных программ через спутники 25 является цифровой, то система 10 поддерживает ряд других услуг, которые также имеют цифровой формат. Как описано выше, УЗУ, содержащийся в широкополосных каналах, обеспечивает канал управления для широкого разнообразия будущих опций услуг. Таким образом, могут выпускаться комплекты микросхем для реализации этих опций услуг, делая доступными весь битовый поток МРВ и его непосредственный демодулируемый формат, демультиплексированные информационные биты КУВИ, и восстановленный с коррекцией ошибок широковещательный канал. Радиоприемники 29 также могут быть обеспечены кодом идентификации для однозначной адресации каждого устройства радиосвязи. Этот код может быть получен посредством битов, передаваемых в канале УЗУ широковещательного канала. Согласно настоящему изобретению для мобильной работы с использованием радиоприемника 29 устройство радиосвязи конфигурируется для осуществления предсказания и практически мгновенного восстановления местоположений пиков корреляции ПОК с точностью 1/4 символов для интервалов длительностью десять секунд. Предпочтительно в радиоприемнике использовать гетеродин для 30 синхронизации символа, имеющий кратковременную стабильность лучше, чем 10-8, особенно для портативного устройства радиосвязи 29b. Система для управления спутником и широковещательными станциями Согласно описанному выше, система 10 может содержать один или несколько спутников 25. На фиг. 12 в пояснительных целях показаны три спутника 25 а, 25b и 25 с. Система 10, в которой имеется несколько спутников, предпочтительно содержит множество станций ТДУ 24 а,24b, 24 с, 24d и 24 е, размещаемых так, что каждый спутник 25 а, 25b и 25 с находится в линии видимости двух станций ТДУ. Станции ТДУ, в общем обозначенные ссылкой 24, управляются региональным широковещательным управляющим устройством (РАУВ) 238a, 238b или 238 с. Каждый РАУВ 238 а, 238b и 238 с содержит центр управления спутником (ЦУС) 236 а, 236b и 236 с, центр управления задачей (ЦУЗ) 240 а,240b и 240 с и центр управления вещанием(ЦУВ) 244 а, 244b и 244 с соответственно. Каждый ЦУС управляет спутниковой шиной и полезной нагрузкой связи и находится там, где размещаются компьютер управления и выдачи команд космическому сегменту и обслуживающий персонал. РАУВ предпочтительно обслуживается 24 ч в сутки специалистами по управлению спутником на орбите. ЦУС 236 а, 236b и 236 с контролируют бортовые компоненты и по существу осуществляют эксплуатацию соответствующего спутника 25 а, 25b и 25 с. Каждая станция ТДУ 24 предпочтительно напрямую связана с соответствующим ЦУС 236 а, 236b или 236 с с помощью схем КТСОП с постоянной двойной избыточностью. В каждом регионе, обслуживаемом спутниками 25 а, 25b и 25 с, соответствующие РАУВ 238 а, 238b и 238 с резервируют широковещательные каналы для услуг передачи аудиосигналов, видео, данных, назначают маршрутизацию канала космического сегмента через центр управления задачей (ЦУЗ) 240 а, 240b, 240 с,подтверждают доставку услуги, что является информацией, требуемой для выставления счета поставщику услуги широковещательной передачи, и выставляет счет этому поставщику. Каждый ЦУЗ конфигурируется для программирования назначения каналов космического сегмента, включающего назначения временных интервалов МРВ КПС нисходящей линии связи и частот КПС восходящей линии связи. Каждый ЦУЗ осуществляет и динамическое управление и статическое управление. Динамическое управление включает интервалы времени управления для осуществления назначений, т.е. назначения использования космического сегмента на ежемесячной, еженедельной и ежедневной основе. Статический элемент управления содержит назначения космического сегмента, которые не меняются на ежемесячной, еженедельной и ежедневной основе. Пункт продаж, 31 имеющий персонал для продажи ресурсов космического сегмента в соответствии с РАУВ,обеспечивает ЦУЗ данными, определяющими доступные ресурсы, и инструкциями относительно занятия ресурсов, которые были проданы. ЦУЗ генерирует полный план занятости временных и частотных ресурсов системы 10. План далее преобразуется в команды для бортового переключателя 172 маршрутизации, и направляется в ЦУС для передачи к спутнику. Этот план может обновляться и передаваться спутнику один раз каждые 12 ч. ЦУЗ 240 а, 240b и 240 с также контролирует спутниковые сигналы МРВ, принимаемые соответствующим оборудованием системного диспетчера канала(ОСДК) 242 а, 242b и 242 с. Станции ОСДК осуществляют проверку доставки широковещательными станциями 23 широковещательных каналов согласно техническим требованиям. Каждый ЦУВ 244 а, 244b и 244 с контролирует корректность функционирования наземных широковещательных станций 23 своего региона внутри выбранной частоты, мощности и допуска позиционирования антенны. ЦУВ может также соединяться с соответствующими широковещательными станциями для передачи команд в случае их сбоев не по эфиру. Для каждого ЦУС предпочтительно предусмотрено центральное устройство 246 для служб технической поддержки и осуществления операций резервирования. Протокол сигнализации Согласно предпочтительному варианту осуществления настоящего изобретения информация для трансляции к радиоприемникам 29 форматируется в соответствии с протоколом сигнализации, который имеет множество преимуществ перед существующими широковещательными системами. Обработка информации для широковещательной передачи и приема иллюстрируются на фиг. 13, где показан широковещательный сегмент 250, космический сегмент 252 и сегмент 254 радиосвязи спутниковой системы 10 прямого радиовещания, выполненной согласно предпочтительному варианту осуществления настоящего изобретения. Ниже описывается уровень услуг и транспортный уровень системы 10. Относительно широковещательного сегмента 250 ряд этапов процедуры форматирования подобен этапам, описанным выше. К примеру, демультиплексирование (блок 256) кодированных и чередуемых битовых потоков широковещательного канала и добавление преамбул (блок 258) каналов первичной скорости для генерирования каналов первичной скорости,которые передаются через восходящие линии связи, мультиплексированные с разделением частоты, к спутнику 25 подобны процессу, описанному выше со ссылками на фиг. 3 и 4. Процесс генерирования битового потока из компонентов различных услуг (например, 260 и 262) 32 путем добавления управляющего заголовка услуги (УЗУ) 264, скремблирование битового потока 266, и кодирование битового потока для прямой коррекции ошибок (ПКО) (блок 268),будут описаны со ссылками на фиг. 13, 14 и 15,которые иллюстрируют предпочтительный вариант осуществления настоящего изобретения. Кодирование (блок 265) будет также описано в связи с УЗУ и табл. 1. Согласно настоящему изобретению широковещательная услуга может содержать аудиосигналы, данные, статические изображения,динамические изображения, сигналы персонального поискового вызова, текстовые данные,сообщения и панорамные графические символы,при этом настоящее изобретение не ограничивается приведенным выше списком. Широковещательная услуга может состоять из нескольких компонентов услуг 260 и 262 (фиг. 13), которые поставляются поставщиком услуг. К примеру,первый компонент услуги может представлять собой аудио, второй компонент услуги может представлять текст для визуализации на дисплее радиоприемника или видеоданные, относящиеся к аудиотрансляции. Дополнительно услуга может содержать один или более двух компонентов услуг. Данные широковещательной услуги 261 объединяются с УЗУ 264 для формирования уровня услуг широковещательного сегмента. Согласно настоящему изобретению распределение компонентов услуг (например, 260 и 262) в составе услуги 261 динамически управляется посредством УЗУ. Как описано выше в связи с фиг. 4, битовый поток широковещательного канала предпочтительно имеет период кадра длительностью 432 микросекунды. УЗУ 102 по фиг. 4 имеет длину, равную n224 бита, и услуга 104 содержит n6912 битов, всего n7136 битов на кадр 100. Число n определяется как общая скорость передачи битов широковещательной услуги, деленная на 16000 бит/с. Согласно описанному выше компоненты широковещательной услуги 261 могут включать в себя аудиоуслугу или цифровую услугу. Скорость передачи битов компонента услуги предпочтительно может делиться на величину, кратную 8000 бит/с, и находится в пределах от 8000 до 128000 бит/с. Если сумма скоростей передачи битов всех компонентов услуг широковещательной услуги 261 ниже, чем скорость передачи битов этой услуги 261, остальная часть скорости передачи битов заполняется компонентом-заполнителем услуги. Таким образом, скорость передачи битов компонента-заполнителя равна где i является i-ым компонентом услуги, содержащей Nку компонентов услуги, причем с 1iNку, n(i) обозначает скорость передачи битов i-го компонента услуг, деленную на 8000 33 бит/с, и n обозначает скорость передачи битов широковещательной услуги, деленную на 16000 бит/с. Согласно фиг. 14, компоненты услуг и компонент-заполнитель услуги, если имеется,предпочтительно мультиплексируется в период кадра 100 длительностью 432 мс. Период кадра 432 мс, содержащий данные широковещательной услуги 261, предпочтительно делится на 432 поля данных. Каждое поле 270 предпочтительно имеет 8 битов из каждой из компонентов услугn(р) услуги, таким образом мультиплексируя Nку компонентов услуг и компонент-заполнитель услуги, если существует, которые составляют услугу 261. Таким образом, биты каждого компонента услуги распределены по всему кадру. Перемежение компонентов услуг в каждом широковещательном кадре является предпочтительным, когда возникают ошибки пакетов. В результате ошибок пакета теряется только малая часть чередуемого компонента по сравнению с потерями большей части компонента услуги,которая была просто мультиплексирована с разделением времени в кадре широковещательного канала без перемежения. Аудиокомпоненты услуг предпочтительно являются цифровыми аудиосигналами, сжатыми согласно алгоритму MPEG, типа MPEG 1,MPEG 2, MPEG 2,5, MPEG 2,5 уровня 3, а также расширениям для низких частот дискретизации. Кодирование MPEG 2,5 уровня 3 является предпочтительным для обеспечения хорошего качества звука на скоростях передачи 16 и 32 кбит/с. Кодирование уровня 3 повышает спектральное разрешение и снижает неупорядоченность при кодировании. Цифровые аудиосигналы предпочтительно передаются со скоростями переда 002178 34 чи битов, кратными 8000 бит/с и могут составлять от 8000 до 128000 бит/с. Возможные частоты дискретизации для аудиокомпонентов услуг согласно настоящему изобретению составляют 48 или 32 кГц в соответствии с MPEG 1, 24 или 16 кГц в соответствии с MPEG 2 или 12 и 8 кГц в соответствии с MPEG 2,5. Частоты дискретизации предпочтительно синхронизируются со скоростью передачи битов компоненты услуги. Кадрирование кодера MPEG сихронизируется с УЗУ. Таким образом, первый бит аудиокомпоненета услуги в кадре 100 широковещательного канала является первым битом заголовка кадраMPEG. Цифровые компоненты услуг включают в себя другие типы услуг, отличные от аудиоуслуг, например, передача изображений или аудиоуслуги, имеющие характеристики, отличающиеся от описанных выше в связи с аудиокомпонентами услуг с кодированием согласно стандарту MPEG, сигналы персонального поискового вызова, передаваемые данные файлов, в числе других цифровых данных. Цифровые компоненты услуг имеют скорости передачи битов, кратные скорости 8000 бит/с и могут находиться в пределах от 8000 до 128000 бит/с. Цифровые компоненты услуг форматируются так, что доступ к услуге 261 обеспечивается путем использования поля данных, определенного в УЗУ. Поля данных УЗУ описываются ниже в табл. 1. УЗУ содержит четыре типа групп полей, в том числе преамбула услуги, данные управления услуги, данные управления компонентов услуги и дополнительные услуги. Согласно настоящему изобретению информация УЗУ содержит данные, показанные в табл. 1. Таблица 1 Управляющий заголовок услуги Группа полей Название поля Длина (бит) Содержание Преамбула Преамбула услуги 20 0474 В (шестнадцатеричный) услуги 4 Скорость передачи битов услуги, деленная на кбит/с Данные управ- Индекс скорости 0000: нет достоверных данных ления услуги передачи битов 0001: 16 кбит/с(ИСПБ=n) 1000: 128 кбит/с 1001-1111: зарезервировано для использования в будущем (ЗИБ) Данные управ- Управление шиф 4 0000: нет шифрования ления услуги рованием 0001: статический ключ 0010: ES1, общий ключ, период подписки А (должен использоваться верхний регистр А) 0011: ES1, общий ключ, период подписки В (должен использоваться верхний регистр В) Данные управ- Управление шиф 4 0100: ES1, специфический ключ широковещательноления услуги рованием го канала для периода подписки А (должен использоваться верхний регистр А) 0101: ES1, специфический ключ широковещательно 35 Данные управ- Индикатор 1 соления услуги держания дополнительного поля Данные управ- Индикатор 2 соления услуги держания дополнительного поля Данные управ- Число компоненления услуги тов услуг (Nку) Данные управ- Дополнительное ления услуги поле данных 1(ДПД 1) Данные управ- Флаг начала (ФН) ления услуги мультикадра ДПД 2 Данные управ- Поле сдвига сегления услуги мента и длины Данные управ- Дополнительное ления услуги поле данных 2(ДПД 2) Данные управ- Поле управления ления компо- компонентов уснентов услуг луг (ПУКУ) Дополнитель- Динамические ная услуга метки го канала для периода подписки В (должен использоваться верхний регистр В) иначе: ЗИБ 00 (шестнадцатеричный): не используется или не известен 01 (шестнадцатеричный): 16 бит селектора ключа шифрования 02 (шестнадцатеричный): персональный код международного стандарта радиоданных (ПК МСР) 03 (шестнадцатеричный): ссылка на соответствующий широковещательный канал (флаг ПВ и ASP) 04 (шестнадцатеричный) к 1F (шестнадцатеричный): ЗИБ 00 (шестнадцатеричный): не используется или не известен 01 (шестнадцатеричный): 64 бит селектора ключа шифрования 02 (шестнадцатеричный): служебная метка; базовая последовательность МОС (Международная организация по стандартизации) - Латинский 1 03 (шестнадцатеричный) к 7F (шестнадцатеричный): ЗИБ 000: Один компонент услуги 001: Два компонента услуги 111: Восемь компонентов услуги Поле данных, содержание которого определяется ИСД 1 1: первый сегмент мультикадра или отсутствие мультикадра 0: промежуточный сегмент мультикадра Если ФН=1 (первый сегмент); ПССД содержит общее число сегментов мультикадра минус 1 0000: один сегмент мультикадра или отсутствие мультикадра 0001: два сегмента мультикадра 1111: 16 сегментов мультикадра, если ФН=0 (промежуточный сегмент); ПССД содержит смещение сегмента. Значения ПССД равны 1, 2, , общее число сегментов мультикадра - 1 Содержание поля данных определяется ИСД 2 Каждая компонента услуг имеет ПУСС, содержание которого определяется согласно табл. 3 Преамбула услуги предпочтительно имеет длину 20 битов и выбирается так, чтобы иметь хорошие характеристики синхронизации в течение, например, реализации процедур автокорреляции. Согласно табл. 1, преамбула услуги предпочтительно относится к шестнадцатеричному типу данных 0474 В. УЗУ также содержит индекс скорости передачи битов (ИСПБ), который предпочтительно имеет длину 4 бита и ука зывает скорость передачи битов услуги, деленную на килобиты в секунду. К примеру, комбинация "000" может использоваться для указания того, что в текущем кадре не переданы действительные данные(например,данныезаполнители, которые следует игнорировать). Комбинация "0001" может использоваться для определения ИСПБ как 16 кбит/с, в то время как комбинация "100(Д)" может определять ИСПБ 37 как 128 кбит/с. Соответственно, ИСПБ указывает число компонентов 16000 бит/с, которые составляют кадр 100 широковещательного канала. УЗУ предпочтительно также содержит поле для управления шифрованием. К примеру, одно 4 битовое значение может использоваться для указания того, что в части 104 услуги в текущем кадре 100, соответствующем УЗУ 102, для цифровой информации шифрование не использовалось. Другие 4-битовые двоичные значения могут использоваться для указания, когда для шифрования данных широковещательного канала использовался конкретный тип ключа. Для шифрования конкретного широковещательного канала могут использоваться как общие, так и специфические ключи шифрования. Согласно одному из аспектов настоящего изобретения в УЗУ 264 могут быть предусмотрены дополнительное поле данных (ДПД 1) и индикатор содержания дополнительного поля(ИСД 1) для обеспечения поставщика услуг возможностью управлять специфическими функциональными возможностями, связанными с услугой 261. По усмотрению поставщика услуг ДПД 1 и ИСД 1 могут меняться от одного широковещательного кадра 100 к другому широковещательному кадру 100. Предпочтительно ИСД 1 содержит информацию селектора ключа шифрования, системы международного стандарта радиоданных или код МСР (например, ПК МСР) и данные для ссылки на соответствующие широковещательные каналы. Для использования шифрования могут использоваться два различных ключа, т.е. ключ длиной в 16 бит для низкой степени защиты и другой ключ длиной в 64 бита для более высокой степени защиты. В зависимости от того,какой ключ определен в ИСД 1, фактический 16 битовый ключ передается в поле ДПД 1, в то время как фактический 64-битовый ключ передается в другом дополнительном поле данных,описываемом ниже и определенном, как"ДПД 2". Выбор использования 16-битового или 64-битового ключа осуществляется поставщиком услуг. Обеспечивается возможность по усмотрению поставщика услуг изменять битовую 38 длину ключа от одного кадра 100 широковещательного канала к другому кадру 100 широковещательного канала. Селектор ключа в поле ИСД 1 может являться, к примеру, кодом "эфирной передачи" ключа дешифровки, состоящего из трех частей кода пользователя для персонализации пользователя услуги, кода оборудования для однозначной идентификации устройства радиосвязи и кода "эфирной услуги" или селектора ключа (СК). Следовательно, расшифровка зашифрованных данных услуги возможна только при совместном использовании всех трех частей кода. Системный код радиоданных (например, ПК МСР) в настоящее время используется для частотной модуляции, или ЧМвещания. Для подготовки к передаче программы по эфирным частотам ЧМ, в поле ДПД 1 поставщиком услуг обеспечивается ПК МСР. Согласно одному из аспектов настоящего изобретения услуга 261 в широковещательном канале может быть определена, как первичная услуга службы многопунктового широковещательного канала. Соответственно, действующая ширина полосы частот услуги 261 может быть расширена путем использования ширины полосы частот вторичных услуг, связанных с первичной услугой. Вместе с первичной услугой,другие широковещательные каналы передают данные соответствующих вторичных услуг, которые в основном могут быть приняты только надлежащим образом оборудованными радиоприемниками 29 (например, приемниками, оснащенными более чем одним устройством восстановления канала). Поле ДПД 1 обеспечивается информацией для различения первичной и вторичных услуг. Эти данные предпочтительно содержат первичный/вторичный флаг, или флаг ПВ, и поле указателя связанной услуги (УСУ). Флаг ПВ предпочтительно устанавливается на 1(Д), когда услуга 261 в кадре 100 принадлежит к первичной услуге, и на 0(Д), когда услуга 261 не является первичной услугой. Другими словами, первичная услуга передается в кадрах другого широковещательного канала. Значения флага ПВ и УСУ определяются согласно табл. 2. Таблица 2 Дополнительное поле данных 1 Назначение Длина (бит) Содержание Не используется 4 0000 Первичный/вторичный флаг (флаг ПВ) 1 1: первичный компонент 0: не первичный компонент Указатель связанной услуги (УСУ) 11 000 (шестнадцатеричный): отсутствует связь с другой службой в противном случае: идентификатор широковещательного канала связанной услуги (ссылка на канал контроля временного интервала) Таким образом, флаг ПВ в ДПД 1 заголовка УЗУ может определяться, как 0(Д), если услуга 261 является компонентом вторичной услуги,или если в текущее время не передаются ни первичные, ни вторичные услуги. Если широковещательный канал содержит первичную услугу, то УСУ в поле ДПД 1 заголовка УЗУ кадра 100 в широковещательном канале снабжается идентификатором широковещательного канала(ИШК) вторичной услуги. Ниже приводится более подробное описание ИШК. Если с первичной услугой связано более двух вторичных услуг, то поле УСУ в поле ДПД 1 заголовка УЗУ, содержащего вторичную услугу, снабжается ИШК следующей вторичной услуги. В противном случае УСУ снабжается ИШК первичной услуги. Дополнительно, флаг ПВ в поле ДПД 1 заголовков УЗУ кадров 100 других широковещательных каналов, которые содержат компоненты вторичных услуг, устанавливается в 0(Д). Обеспечивается прием первичных и вторичных каналов радиоприемниками 29, снабженными более чем одним устройством восстановления канала. К примеру, упомянутые радиоприемники могут воспроизводить аудио программу, принимаемую по первому каналу, и соответствующую видео программу, принимаемую по другому каналу. Согласно другому аспекту настоящего изобретения в УЗУ 102 в каждом кадре одного широковещательного канала предусматриваются другое дополнительное поле данных, упоминаемое далее, как ДПД 2, и индикатор содержания дополнительного поля для ДПД 2, упоминаемый далее, как ИСД 2, для передачи информации мультикадров в ДПД 2 в других кадрах 100 широковещательного канала. Сегменты,содержащие информацию мультикадра, могут находиться в несмежных кадрах широковещательного канала. ИСД 2 содержит биты для индикации того, какой из ряда 64-битовых ключей шифрования предусматривается в ДПД 2, как описано выше. ИСД 2 также может обеспечиваться служебной меткой, типа метки международной организации по стандартизации (к примеру, типа последовательности, основанной на МОС-латинский 1). ДПД 2 содержит флаг начала (ФН) и поле смещения сегмента и длины(ПССД), как указано в табл. 1. ФН предпочтительно занимает 1 бит и устанавливается в первое значение типа "1", если ДПД 2 содержит первый сегмент последовательности мультикадра. ФН ДПД 2 устанавливается на "0", к примеру, для определения, что содержание ДПД 2 является промежуточным сегментом последова Название поля Длина КУ 40 тельности мультикадра. ПССД предпочтительно в длину составляет 4 бита для указания, какой из общего числа сегментов мультикадра предусматривается в текущее время в поле ДПД 2. ПССД может служить в качестве суммирующего счетчика для указания, какой из общего числа сегментов мультикадра в текущее время передается в ДПД 2. Второе дополнительное поле данных ДПД 2 используется, например, для передачи текстовых сообщений наряду с широковещательной радиопередачей. Текстовые сообщения могут визуализироваться в радиоприемниках 29 на устройстве дисплея. Согласно табл. 1 управляющий заголовок услуги также обеспечивается информацией для управления приемом в радиоприемниках 29 индивидуальных компонентов услуг в кадре широковещательного канала. УЗУ обеспечивается рядом полей компонентов услуг (Nку) для определения количества компонентов услуг (к примеру, 260 и 262, показанные на фиг. 13), которые составляют часть услуги 104 (фиг. 4) кадра 100 битового потока, генерируемого широковещательной станцией 23. Число компонентов услуг предпочтительно представляется в УЗУ с использованием 3 битов. Соответственно, согласно предпочтительному варианту осуществления, кадр может содержать до восьми компонентов услуг. Биты-заполнители, т.е. компонент-заполнитель услуги предпочтительно не включаются в параметры Nку УЗУ. УЗУ дополнительно снабжается полем управления компонента услуги, именуемым в дальнейшем ПУКУ,которое содержит данные для каждого компонента в УЗУ, ПУКУ имеет длину предпочтительно Nку 32 бита для каждого УЗУ. Как описано выше со ссылками на фиг. 4 каждый кадр 100 широковещательного канала может содержать два или более компонента услуг, которые мультиплексируются в каждом множестве полей 270 данных. Согласно табл. 3 ПУКУ содержит данные для каждого компонента услуги в УЗУ для облегчения демультиплексирования компонентов услуг радиоприемниками 29. Другими словами УЗУ содержит ПУКУ для каждого компонента услуги. Согласно настоящему варианту осуществления ПУКУ является единственной частью УЗУ, которая конкретно определена для каждого компонента услуги. Таблица 3 Поле управления компонента услуги Длина (бит) Содержание 4 Скорость передачи битов компонента услуги, деленная на 8 кбит/с: 0000: 8 кбит/с 0001: 16 кбит/с 1111: 128 кбит/с Тип КУ Флаг шифрования Тип компонента услуги: 0000: MPEG кодированные аудиоданные 0001: общие данные (без определенного формата) 0100: JPEG кодированное изображение 0101: низкоскоростные видеоданные (Н.263) 1111: недопустимые данные иначе: ЗИБ 0: не шифрованный компонент услуги 1: шифрованный компонент услуги. Примечание: если Управление шифрованием=0, то флаг шифрования будет проигнорирован Музыка, речь и т. д. Язык, используемый в компоненте услуги Согласно табл. 3 каждый ПУКУ содержит 4-битовый компонент услуги или поле длины КУ для указания скорости передачи битов компонента услуги, деленной на 8000 бит/с. К примеру, "0000 (Д)" может определять длину КУ в 18000 бит/с, в то время как "1111(Д)" может определять длину КУ через 168000 бит/с или 128000 бит/с. Поле длины КУ является существенным для демультиплексирования в радиоприемниках 29, поскольку без информации о скорости передачи компонента услуги, радиоприемники 29 не обладают другими средствами,кроме размера полей 270 данных (фиг. 14) для определения участков размещения компонентов услуг по кадру 100. Другим полем, предусматриваемым в каждом 32-битовом ПУКУ, является поле Тип КУ, которое имеет длину приблизительно 4 бита. Поле Тип КУ идентифицирует тип компонента услуги. Например, "0001(Д)" может определять компонент услуги в части услуги 104 кадра 100, которая является MPEG кодированными аудиоданными. В поле Тип КУ могут использоваться другие двоичные числа для указания такого компонента услуг, как JPEG кодированные видеоданные, низкоскоростные видео данные (например, стандарт видеоданных МККТТ Н.263), недействительные данные (например, данные, которые должны игнорироваться радиоприемниками 29) или другой тип аудиоуслуг или услуг передачи данных. Однобитовый флаг шифрования предусматривается в ПУКУ для указания, был ли зашифрован конкретный компонент услуги. В ПУКУ также обеспечивается для каждого компонента услуги поле Тип Программы, содержащее биты для идентификации типа программы, которой принадлежит компонент услуги, и поле Язык, содержащее биты для определения языка, на котором создана программа. Поле Тип программы, в числе прочего может содержать, к примеру, музыку, речь, рекламу запрещенных изданий и услуг. Таким образом, страны, которые запрещают использование алкоголя, могут использовать поле Тип программы для блокирования приема приемниками 29 передаваемых широковещательными станциями 23 рекламных объявлений, относящихся к алкоголю, путем блоки ровки приема широковещательных данных,имеющие конкретный код поля Тип программы. Согласно возможному варианту осуществления настоящего изобретения, иллюстрируемому с помощью фиг. 13, 14, 15 и табл. 1-3, каждый широковещательный канал, исходящий из широковещательной станции 23, может содержать более одного компонента услуги (например, компоненты 260 и 262). Форма сигнала и протокол сигнализации, предусматриваемые настоящим изобретением, по ряду причин имеют преимущества. Во-первых, услуги 261, передаваемые различными широковещательными станциями 23, не требуют синхронизации с одной и той же единой опорной скоростью передачи битов, так как каждый КПС снабжается заголовком, который позволяет осуществить выравнивание скорости на борту спутника 25. Таким образом, широковещательные станции 23 являются менее сложными и менее дорогими,потому что нет необходимости использовать в них оборудование для синхронизации с единым опорным источником. Биты каждого из компонентов услуг мультиплексируются, т.е. чередуются по всему кадру 100 для распределения компонента услуги по всему кадру 110. Таким образом, если, к примеру, возникает пакетная ошибка, то теряется только малая часть данных компонентов услуг. Согласно определенному выше УЗУ содержит четыре различных типа групп поля, три из которых были описаны выше. Дополнительная группа поля Тип услуги содержит динамический байтовый поток меток переменной длины. Длина динамического байтового потока меток предпочтительно составляет n224-128-Nку 32. Динамический байтовый поток меток является последовательным байтовым потоком,используемым для передачи дополнительной информации. Динамические метки могут содержать тексты или экранные изображения и являются универсальными последовательными байтовыми потоками. Другими словами, байт динамической метки возникает по всему широковещательному каналу, в противоположность данным, настроенным на конкретную услугу. К примеру, динамический байтовый поток меток может передавать меню услуг для отображения 43 на экране радиоприемников 29. Таким образом,динамический байтовый поток меток представляет другой способ, предусматриваемый настоящим изобретением, для связи с радиоприемником вне данных части 104 услуги в каждом широковещательном кадре 100, наряду с дополнительными полями данных ДПД 1 и ДПД 2,описанными выше. Фиг. 15 более подробно поясняет компоненты 261, 264, 265 и 266, предусмотренные на уровне услуги широковещательного сегмента 250, описываемого согласно фиг. 13. Показанный на фиг. 15 широковещательный канал состоит из одного или более компонентов услуг 272, которые объединены, как показано ссылочной позицией 274. Как обозначено ссылочной позицией 276, выбранные компоненты услуг могут быть зашифрованы до добавления УЗУ 278 к информации услуги. Согласно описанному выше в связи с табл. 1, УЗУ 278 содержит преамбулу услуги 282. УЗУ 278 содержит данные управления 282 компонента услуги, включая поле УЗУ, указывающее число компонентов услуг внутри кадра и поле управления компонента услуги, или ПУКУ. Данные управления 284 услуги в основном содержат поля УЗУ, содержащие ИСПП и управление шифрованием. Наконец, УЗУ 278 обеспечивает дополнительные услуги 286, которые содержат дополнительные поля данных ДПД 1 и ДПД 2 и связанные с ними поля ИСД 1 и ИСД 2, соответственно,также как флаг начала и ПССД, относящиеся к полю ДПД 2. Дополнительные услуги 286 также содержат динамический байтовый поток меток,доступный в УЗУ. Дополнительные услуги 286 обеспечивают средство для связи с радиоприемниками посредством нескольких кадров в широковещательном канале, как это имеет место для дополнительного поля данных ДПД 2,внутри УЗУ двух или более широковещательных каналов, как это имеет место для дополнительного поля данных ДПД 1, и по всем широковещательным каналам, как это имеет место с динамическими байтовыми потоками меток. Информация услуг и добавленный УЗУ затем скремблируются, как обозначено ссылочной позицией 288. Генератор 290 псевдослучайной последовательности (ПСП), или скремблер 290, показанный на фиг. 16, предпочтительно используется, чтобы рандомизировать данные широковещательного канала. Скремблер 290 предпочтительно используется, даже если услуга является зашифрованной. Скремблер генерирует псевдослучайную последовательность, которая добавляется на побитовой основе по модулю 2 к последовательности кадров широковещательного канала. Псевдослучайная последовательность предпочтительно генерируется в виде полиномаX9+X5+1. Псевдослучайная последовательность инициализируется в каждом кадре 100 с двоичным значением 111111111, которое применяется 44 к первому биту кадра 100. Таким образом,скремблер 290 генерирует воспроизводимый случайный битовый поток, который добавляется к широковещательному битовому потоку в широковещательных станциях 23 для скремблирования или разбиения строк битов, имеющих кодовые комбинации из 1 или 0, что может привести к неудачной демодуляции в радиоприемнике 29. Тот же самый воспроизводимый случайный битовый поток добавляется второй раз в радиоприемниках 29 по существу для вычитания битового потока из принятых данных. Согласно фиг. 13 транспортный уровень радио сегмента 254, который требуется для извлечения символов из принимаемых потоков данных МРВ, как обозначается ссылочными позициями 292 и 294, и для повторного объединения символов в соответствующие широковещательные каналы, как обозначается ссылочной позицией 296, описан выше на фиг. 10. Согласно фиг. 17 ниже описываются компоненты услуг из части услуги 104 кадра 100 и УЗУ 102 для уровня услуги радиосегмента 254 (фиг. 13). Как описано выше со ссылками на фиг. 16,битовый поток, содержащий множество кадров 100, дескремблируется с использованием скремблера 290 по модулю 2 для вычитания псевдослучайной последовательности из входящего битового потока, как обозначено ссылочной позицией 298. Далее извлекается управляющий заголовок услуги 278 до дешифровки компонентов услуг, которые были зашифрованы в широковещательных станциях 23, как обозначается ссылочной позицией 300. Согласно фиг. 15 и 17 динамическое управление обеспечивается для каждой услуги, как обозначено блоками 273 и 275 на фиг. 15 и блоками 301 и 303 на фиг. 17 для обеспечения поставщику услуг возможности избирательно управлять содержимым УЗУ 278. Другими словами, поставщик услуг может изменять информацию управления шифрованием в УЗУ на покадровой основе или даже на покомпонентной основе для компонентов услуг. Аналогично поставщик услуг может изменять содержание дополнительных полей данных ДПД 1 и ДПД 2 и соответствующих с ними связанных полей (т.е. ИСД 1 для ДПД 1 и ИСД 2,ФН и ПССД для ДПД 2). Согласно описанному выше соответствие первичной широковещательной услуги с одной или более вторичными широковещательными услугами может быть изменено динамически, как это можно при передаче последовательностей мультикадров информации, использующей поле ДПД 2 дополнительно к управлению шифрованием. Ниже описан транспортный уровень широковещательного сегмента 256 согласно фиг. 18 в отличие от уровня услуги, описываемого выше согласно фиг. 15. Транспортный уровень широковещательного сегмента 250 предпочтительно содержит внешний транспортный уровень 306, транспортный уровень 308 линий свя 45 зи и внутренний транспортный уровень 310. Внешний транспортный уровень 306 может быть удален от внутреннего транспортного уровня 310. Транспортный уровень 308 линий связи содержит все функциональные возможности, необходимые для передачи по линиям связи. Внутри транспортного уровня широковещательный канал предпочтительно кодируется для прямой коррекции ошибок (ПКО) с использованием составного кодирования Рида-Соломона и перемежения, как обозначено в общем блоками 312 и 314, что осуществляется перед демультиплексированием широковещательного канала в первичные каналы, имеющие скорость передачи услуги, эквивалентную 16 кбит/с. Соответственно, согласно фиг. 18 широковещательный канал, корректированный с использованием ПКО, передается, как защищенный широковещательный канал между внешним транспортным уровнем 306 и внутренним транспортным уровнем 310. Фиг. 19 иллюстрирует битовый поток, обрабатываемый внешним транспортным уровнем 306, также как и битовый поток обрабатываемый внутренним транспортным уровнем 310. Широковещательный канал 316 и каналы 318 первичной скорости предпочтительно сформированы, исходя из одного и того же опорного сигнала синхронизации. Дополнительное кодирование Рида-Соломона и перемежение предпочтительно синхронизируются с УЗУ. Каналы первичной скорости широковещательного канала предпочтительно синхронизируются по времени так, что участок преамбулы услуги, описанной выше согласно табл. 1, определяется, как преамбула канала первичной скорости, как иллюстрируется на фиг. 4. Кодирование 312 РидаСоломона (255, 223), выполняемое в широковещательных станциях 23 (к примеру, 80 а на фиг. 3) предпочтительно выполняется на основе 8 битовых символов и используется в качестве внешнего кода в процедуре составного кодирования. Полином генератора кода предпочтительно выражается следующим образом: гдеявляется корнем уравнения F(x) =x8+x4+x3+x2+1. Кодирование выполняется с использованием базиса 1, 1, 2, 3, 4, 5, 6, 7. Каждый символ интерпретируется как[u7, u6, u5, u4, u3, u2, u1, u0],где u7 является старшим значащим битом (СЗБ),где u1 являются коэффициентами при 1 соответственно Код является систематическим, это означает, что первые 223 символа являются информационными символами. Перед кодированием 46 первый по времени символ сопоставляется с х 222, а последний символ сопоставляется с х 0. Последние 32 символа являются резервными символами. При следующем кодировании, первый по времени символ сопоставляется с х 31, а последний символ сопоставляется с х 0. Блоковый перемежитель с глубиной предпочтительно в 4 блока Рида-Соломона (PC) используется в качестве перемежителя 314 при составном процессе кодирования. Кодирование 314 PC и перемежение 314 предпочтительно осуществляются следующим образом. Согласно фиг. 20 предположим, что Sy(m) это m-ый 8-битовый символ из 892 символов для кодирования PC (блок 320), кодирование PC выполняется на следующих 4 наборах из 223 символов, показанных блоком 322 фиг. 20. Набор 1: Sy(1), Sy(5), Sy(9), , Sy(1+4m), ,Sy(889);m от 0 до 222 Каждый набор увеличивается на следующие 32 символа (8-битовых) резервных данных,как обозначено блоками 324, 326, 328 и 330 на фиг. 20. Набор 1: R(1), R(2), R(3), , R(32) Набор 2: R(33), R(34), R(35), , R(64) Набор 3: R(65), R(66), R(67), , R(96) Набор 4: R(97), R(98), R(99), , R(128) Соответственно, выходной поток 332 символов согласно фиг. 20 содержит следующую информацию Sy(1), Sy(2), Sy(3), , Sy(892),R(1), R(33), R(65), R(97), R(2), R(34), R(66), ,R(j), R(j+32), R(j+64), R(j+96), , R(32), R(64),R(96), R(128), где j принимает значения от 1 до 32. Таким образом, защищенный кадр широковещательного канала принимает 1024 бита на 7136-битовый широковещательный канал 316 благодаря избыточности Рида-Соломона, как обозначено блоком 334 на фиг. 19. Первый битSy(1) предпочтительно является первым битом преамбулы услуги (табл. 1) широковещательного канала. Согласно фиг. 21 для выполняемого на внешнем транспортом уровне 306 в широковещательных станциях 23 перемежения 314 предпочтительно в качестве внутреннего кода составной процедуры кодирования внешнего транспортного уровня 306 используется сверточный код по Витерби (1/2 скорости, k = 7). В качестве полиномов генератора используются полиномы g1=1111001 в двоичном выражении 47 21 иллюстрирует единичную битовую задержку. Сумматор по модулю 2, обозначенный блоком 338, и инвертор 340 выполнены так, что выход кодера, описываемого согласно фиг. 21, предпочтительно составляет g1 и g2. Для каждого входного бита символ предпочтительно генерируется переключателем "Переключатель" в позиции 1 и после этого в позиции 2. Кодер 342 по Витерби, описанный согласно фиг. 18, генерирует битовые потоки, которые впоследствии демультиплексируются на внутреннем транспортом уровне 310. Согласно фиг. 22 демультиплексор 344 предпочтительно разделяет кодированные широковещательные каналы на каналы первичной скорости, каждый из которых имеет скорость передачи битов 38000 бит/с. Согласно фиг. 19 защищенный кадр широковещательного канала содержит всего n8160 битов, т.е. n7136 битов для широковещательных каналов и 1024 битов для избыточности Рида-Соломона, как обозначено блоком 346 на фиг. 22. Для осуществления демультиплексирования символы S(1), S(2) и т.д. являются двухбитовыми символами широковещательного канала, кодированного с использованием ПКО. Как обозначено блоком 348 на фиг. 22, S(1) предпочтительно является первым символом,который будет вставлен в первый канал первичной скорости. Таким образом, демультиплексирование приводит к тому, что информация 1-ого канала первичной скорости будет следующей:S(i), S(i+n), S(i+2n), , S(i+pn), , S(i+8159n), где р принимает значения от 0 до 8159, как обозначено блоком 350 на фиг. 22. Широковещательные каналы предпочтительно демультиплексируются в n первичных каналов. В каждом канале первичной скорости на период кадра предпочтительно обеспечивается 16320 бит широковещательного канала, кодированного с использованием ПКО. Далее, как обозначено блоком 352 на фиг. 18, каждый из каналов первичной скорости обеспечивается вводной частью канала первичной скорости. Вводные части каналов первичной скорости внутри широковещательного канала предпочтительно совпадают по времени. Длина вводной части канала первичной скорости предпочтительно составляет 96 битов или 48 символов, как описано выше согласно фиг. 4. Значение преамбулы канала первичной скорости предпочтительно 14 С 181 ЕАС 649 (шестнадцатеричное), при этом старший значащий бит является первым передаваемым битом. Вводная часть канала первичной скорости предпочтительно составлена из 48 последовательностей символов с одним и тем же совпадающим временем и на I, и на Q составляющих КФМ 86 (фиг. 3). Если защищенный широковещательный канал не доступен, предпочтительно на внутреннем транспортном уровне 310 генерируется фиктивный широковещательный канал. Фиктивный защищенный широковещательный ка 002178 48 нал имеет ту же самую скорость передачи битов и тот же самый период кадра, что и заменяемый им широковещательный канал. Фиктивный защищенный широковещательный канал содержит псевдослучайную последовательность,УЗУ, ограниченный преамбулой услуги, как было описано выше, и ИСПП, заполненный нулями. Псевдослучайная последовательность создается с использованием генератора, типа генератора 290 ПСП (фиг. 16), или с использованием полиномиального генератора, который описан выше. Согласно описанному выше, транспортный уровень 308 линий связи предпочтительно является прозрачным для цифрового формата защищенного широковещательного канала. Этот уровень 308 обеспечивает соединение между внутренним и внешним транспортными уровнями 310 и 306, соответственно, которые могут быть размещены в различных местах. Соответственно, транспортный уровень 308 линий связи может содержать линии связи. Внешний транспортный уровень 306 используется для защиты сигнала от ошибок, исходящих из линий связи. Если исходящие из линий связи ошибки являются многочисленными, то возможно применение высокого уровня защиты. Например, защищенный широковещательный канал может быть защищен другим кодом ПКО, или принимаемый защищенный широковещательный канал может декодироваться и корректироваться кодом РидаСоломона, и далее кодирование Рида-Соломона осуществляется до внутреннего транспортного уровня 310. Согласно описанному выше, система 10,соответствующая настоящему изобретению,включает обрабатываемую задачу и прозрачную задачу. Транспортный уровень широковещательного сегмента 250 прозрачной задачи предпочтительно содержит транспортный уровень широковещательного сегмента и транспортный уровень космического сегмента обрабатываемой задачи. Однако многие из повторных выравниваний широковещательных сигналов (т.е. выравнивание скорости кадров на борту спутника 25) не требуются в прозрачной задаче, так как все широковещательные каналы в этом случае исходят из общего концентратора. Таким образом, не существует временных различий между множеством широковещательных станций 23. Ниже приведено описание транспортного уровня космического сегмента 252, показанного на фиг. 13. Транспортный уровень космического сегмента принимает каналы первичной скорости от широковещательных станций 23, как обозначено блоком 354 на фиг. 13. Транспортный уровень космического сегмента, обозначенный ссылочной позицией 356, иллюстрируется на фиг. 23. Как поясняется со ссылками на фиг. 7,каналы первичной скорости выравниваются по скорости перед направлением в выбранный нисходящий луч и мультиплексируются с раз 49 делением времени для передачи по нисходящей линии связи. Процесс выравнивания скорости обозначен в общем блоком 356 на фиг. 23. Коммутация и маршрутизация, выполняемые на борту спутника и описанные выше со ссылками на фиг. 8, обозначены блоком 358, и мультиплексирование с разделением времени обозначено блоком 360. Канал контроля 362 временных интервалов вставляется в битовый поток, мультиплексированный с разделением времени, или МРВ, на уровне космического сегмента 252. Канал контроля временных интервалов (КУВИ) будет более подробно описан ниже. Мультиплексированные каналы первичной скорости и КУВИ 362, как обозначеноблоком 364, скремблируются перед добавлением к ним преамбулы основного кадра, как обозначено блоком 366,которая используется для синхронизации МРВ в радиоприемниках 29. Согласно фиг. 24 период кадра МРВ предпочтительно составляет 138 миллисекунд. Преамбула основного кадра предпочтительно составляет 192 бита, или 96 символов, в длину. Канал контроля временных интервалов предпочтительно содержит 4224 бита. Фиг. 25 иллюстрирует осуществляемый на борту спутника 25 процесс выравнивания скорости символов, который был описан выше согласно фиг. 7. Выравнивание скорости осуществляется между независимыми каналами восходящей линии связи, принимаемыми от широковещательных станций 23, для корректировки временных различий между указателем (опорным значением) скорости передачи битов для различных широковещательных станций 23 и указателем скорости МРВ на спутнике. Процесс выравнивания скорости имеет ряд преимуществ,так как он устраняет необходимость синхронизировать все широковещательные станции 23 к единому указателю (опорному значению) скорости передачи битов. Таким образом, широковещательные станции могут эксплуатироваться с использованием менее сложного и, следовательно, менее дорогостоящего оборудования. Как описано выше со ссылками на фиг. 7, процесс выравнивания скорости заключается в кор 002178 50 ректировке длины преамбулы канала первичной скорости путем добавления или удаления бита в начале преамбулы, или операция добавления или удаления бита в начале преамбулы может не выполняться. Битовый поток 368 КПС поясняет случай, когда отсутствует задержка между указателем скорости передачи битов спутника и указателем скорости передачи битов широковещательных станций 23, передающих принимаемые битовые каналы первичной скорости,или битовый поток КПС. Битовый поток КПС,обозначенный ссылочной позицией 370, иллюстрирует вставку 0 в преамбулу, что приводит к 49-символьной преамбуле, для корректировки в случае, когда указатель скорости передачи битов широковещательных станций отстает от указателя скорости передачи битов спутника на один символ. Если указатель скорости передачи битов спутника отстает на один символ от указателя скорости передачи битов широковещательных станций, 0 удаляется из 48 символов преамбулы КПС, в результате чего преамбула составляет 47 символов, как обозначено блоком 372. Согласно фиг. 23 КУВИ 362 предпочтительно содержит идентификатор МРВ 374 и контрольное слово 376 временного интервала для каждого из временных интервалов от 1 до 96. КУВИ 362 поясняется фиг. 26. Мультиплексированнные данные 362 КУВИ предпочтительно содержат 223 символа по 8 битов на символ. Каждый идентификатор 374 МРВ и контрольное слово временного интервала или КСВИ 376 для каждого из 96 временных интервалов предпочтительно имеют длину 16 бит. Мультиплексированные данные 362 КУВИ дополнительно содержат набор из 232 битов, которые составляют круговую последовательность 378. Круговая последовательность 378 содержит 0 для нечетных битов и 1 для четных битов. Первый передаваемый бит предпочтительно является старшим значащим битом и также равен 1. Контрольное слово временного интервала для каждого из 96 временных интервалов содержит поля, представленные в табл. 4. Таблица 4 Контрольное слово временного интервала Группа поля Имя поля Длина (бит) Содержание Тип ИШК 2 00: Локальный ИШК 01: Региональный ИШК 11: Глобальный ИШК Идентификатор ши 10: Расширение до глобального ИШК роковещательного канала (ИШК) Номер ИШК 9 000000000: Зарезервировано для неиспользуемых каналов 111111111: Зарезервировано для тестовых каналов 1 0: Не последний канал первичной скорости широФлаг последнего ковещательного канала канала первич 1: Последний канал первичной скорости широконой скорости вещательного канала Идентифицированный формат Аудитория вещания Зарезервировано 0: Аудитория общего доступа 1: Аудитория частного доступа ЗИБ Каждый широковещательный канал предпочтительно идентифицируется уникальным идентификатором широковещательного канала(ИШК), который состоит из типа ИШК и номера ИШК. Типы ИШК предпочтительно включают в себя локальный ИШК, региональный ИШК,глобальный ИШК и расширение до глобального ИШК. Глобальный ИШК указывает, что ИШК,используемый для данного конкретного широковещательного канала, является допустимым для любого битового потока, мультиплексированного с разделением времени, в любой географической области. Другими словами, ИШК однозначно идентифицирует данный конкретный широковещательный канал для радиоприемников 29, размещаемых в глобальном масштабе, и на любой несущей, использующей схему мультиплексирования с разделением времени, на любом луче нисходящей линии связи. Согласно описанному выше каждый спутник 25 предпочтительно конфигурируется для передачи сигналов по трем нисходящим лучам, каждый из которых имеет две различно поляризованных несущих МРВ, как поясняется далее. Региональный ИШК является допустимым для конкретной географической области, так что тот же самый ИШК может использоваться для однозначной идентификации другого широковещательного канала в другой географической области. Региональный ИШК является действительным для любой нисходящей линии связи МРВ в данной конкретной области. Локальный ИШК является действительным только для конкретной несущей МРВ в конкретной области. Таким образом, тот же самый ИШК может использоваться для идентификации других широковещательных каналов в другом луче в пределах той же самой географической области или в другой области. Согласно табл. 5 информация идентификатора 374 МРВ содержит идентификатор области и номер МРВ. Идентификатор области однозначно идентифицирует область принимаемого битового потока МРВ. Например, одна область может являться географической областью, обслуживаемой нисходящей линией связи первого спутника, который покрывает большую часть Африканского континента. Идентификатор области может также однозначно идентифицировать области, обслуживаемые спутниками, охватывающими Азию и Карибскую область соответственно. Поле номера МРВ в идентификаторе 374 МРВ определяет конкретный битовый поток МРВ. Нечетный номер МРВ предпочтительно используются для МРВ левой поляризации, а четные номера МРВ используются для МРВ правой поляризации. Таблица 5 Идентификатор МРВ Имя поля Идентификатор области Номер МРВ 0110: МРВ 6 (ПСПР) иначе: ЗИБ Примечание: Нечетные номера МРВ используются для МРВ левой поляризации, а четные номера МРВ используются для МРВ правой поляризации 6 ЗИБ Мультиплексированные данные КУВИ предпочтительно также кодируются с использованием кодирования Рида-Соломона (255, 223) на 8-битовые символы, как обозначено блоком 380 на фиг. 23. Полином кодового генератора предпочтительно представляется в следующем виде:F(x)=x8+x7+x2+x+1. Кодирование осуществляется с использованием базиса 1, 1, 2, 3, 4, 5,6, 7. Каждый символ интерпретируется как: Код Рида-Соломона является систематическим в том смысле, что первые 223 символа,составляющие мультиплексированные данные КУВИ представляют собой информационные символы до кодирования. Первый по времени символ соответствует х 222, а последний символ соответствует х 6. 32 последних символа являются избыточными с последующим кодированием. Первый символ по времени соответствует х 31, а последний символ соответствует х 0. Согласно фиг. 23 до кодирования 382 по Витерби перемежение не применяется. До кодирования по Витерби круговой набор 72 битов добавляется после блока Рида-Соломона из 255 символов. Круговой набор 72 битов содержит все нечетные биты в состоянии "0" и все четные биты в состоянии "1". Первый бит, который будет передан, является СЗБ, т.е. "1". Кодирование по Витерби при R = 1/2 и k-7 используется с теми же самыми характеристиками, как описано выше в связи с кодированием по Витерби в широковещательных станциях 23. Кодирование по Витерби синхронизируется с преамбулой основного кадра так, чтобы первый бит после преамбулы основного кадра был первым битом,выданным из кодера по Витерби, на который воздействует первый бит кодированных PC данных. Во время инициализации кодера по Витерби, которая происходит перед первым битом мультиплексированного битового потока после преамбулы основного кадра, регистры в кодере по Витерби устанавливаются в ноль. Как обозначено блоком 366 на фиг. 23,преамбула основного кадра вставляется в последовательный поток МРВ символов. Преамбула основного кадра уникальное слово и предпочтительно состоит из той же синхронизированной по времени 96-битовой последовательности в синфазном (I) и квадратурном (Q) компонентах модулированных КФМ сигналов. Процесс скремблирования (блок 364) может быть выполнен с использованием описываемого согласно фиг. 27 генератора 384 ПСП, для рандомизации данных в несущей МРВ. Скремблер 384 формирует псевдослучайную последовательность, которая предпочтительно на посимвольной основе суммируется по модулю 2 с последовательностью кадров МРВ. Символ псевдослучайной последовательности состоит из двух последовательных битов, поступающих от дескремблера 384. Псевдослучайная последовательность может иметь генератор полиномов типа x11+x2+1. Псевдослучайная последовательность может быть инициализирована в каждом кадре с использованием значения типа 11111111111 (двоичного типа), которое применяется к первому биту составляющей 1 после преамбулы основного кадра. Согласно фиг. 28 А 54 и 28B описывается транспортный уровень сегмента 254 радиосвязи. Транспортный уровень сегмента радиосвязи принимает преамбулу основного кадра МРВ (блок 386) от физического уровня радиоприемника 29. Функции, выполняемые на транспортом уровне являются по существу инверсными по отношению к функциям,выполняемым в космическом сегменте (фиг. 23) и широковещательном сегменте (фиг. 18). После выполнения дескремблирования (388) данные из канала контроля временных интервалов (390) используются для идентификации и выбора временных интервалов МРВ, принадлежащих тому каналу радиовещания, на который настроен радиоприемник. Декодер (блок 392) по Витерби используется для удаления кодирования,выполненного на борту спутника и описываемого выше согласно блоку 382 на фиг. 23. Дополнительно, декодер Рида-Соломона (блок 394) осуществляет декодирование выполненного на борту космического аппарата кодирования, описываемого согласно блоку 380 на фиг. 23. Временные интервалы МРВ, принадлежащие выбранному широковещательному каналу, далее демультиплексируются для получения каналов первичной скорости, как обозначено блоком 396. Демультиплексирование иллюстрируется блоками 294 и 296 на фиг. 13 и описывается со ссылками на фиг. 10. Как показано блоками 398 и блоками 400 на фиг. 28b и описывается выше со ссылками на фиг. 11, каналы первичной скорости выравниваются по скорости с использованием заголовков индивидуальных каналов первичной скорости. Для удаления кодирования, выполненного на транспортом уровне широковещательного сегмента и описанного в связи с блоком 342 на фиг. 18, после синхронизации канала первичной скорости и повторного мультиплексирования (блок 402) выполняется декодирование по Витерби (блок 404). Затем осуществляется обращение перемежения символов (блок 406) и их декодирование с использованием декодера Рида-Соломона (блок 408),что является обратной обработкой широковещательных каналов, выполняемой на внешнем транспортом уровне 306 широковещательного сегмента, для получения широковещательного канала. Таким образом, принятый битовый поток, мультиплексированный с разделением времени, дескремблируется для коррекции ошибок,возникших при осуществлении передачи МРВ,декодируется для восстановления широковещательного канала и после этого дескремблируется для коррекции ошибок широковещательного канала. Хотя для иллюстрации настоящего изобретения было выбрано несколько предпочтительных вариантов осуществления, специалистам в данной области техники понятно, что могут быть осуществлены различные изменения и модификации без изменения объема изобретения,определяемого формулой изобретения. 55 ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Способ форматирования сигнала для широковещательной передачи удаленным приемникам, включающий этапы приема услуги, содержащей, по меньшей мере, первый компонент услуги и второй компонент услуги, каждый из которых выбран из группы, включающей аудиосигналы, данные,статические изображения, динамические изображения, сигналы персонального поискового вызова, текстовые данные, сообщения и панорамные графические символы; и формирования кадра битового потока широковещательного канала путем добавления управляющего заголовка услуги к упомянутой услуге для динамического управления приемом услуги в удаленных приемниках, при этом управляющий заголовок услуги содержит данные управления услугой, услуга содержит общую скорость передачи битов в К бит в секунду, причем общая скорость передачи битов соответствует n-кратной минимальной скорости передачи битов, равной L бит в секунду, период кадра составляет М секунд, упомянутая услуга имеет nLM = nP битов в кадре, упомянутый кадр содержит nP битов для упомянутой услуги и nQ бит для упомянутого управляющего заголовка услуги, где К, n, L, М, Р и Q являются числовыми значениями соответственно обеспечения управляющего заголовка услуги данными управления первого компонента услуги для динамического управления приемом упомянутого первого компонента услуги в удаленных приемниках и обеспечения управляющего заголовка услуги данными управления второго компонента услуги для динамического управления приемом упомянутого второго компонента услуги в упомянутых удаленных приемниках. 2. Способ по п.1, отличающийся тем, что,по меньшей мере, одни данные из упомянутых данных управления первого компонента услуги и данных управления второго компонента услуги содержат, по меньшей мере, одно из множества полей, включающих поле длины компонента услуги, поле типа компонента услуги, поле шифрования, поле типа программы и поле языка, при этом поле длины компонента услуги указывает скорость передачи битов соответствующего одного из упомянутых первого компонента услуги и второго компонента услуги, поле типа компонентов услуги указывает, какой из множества сигналов содержится в соответствующем одном из упомянутых первом компоненте услуги и втором компоненте услуги, поле шифрования указывает, какой из множества способов шифрования используется для шифрования соответствующего одного из упомянутых первого компонента услуги и второго компонента услуги, поле типа программы указывает,какая из множества программ передается по 002178 56 средством соответствующего одного из упомянутых первого компонента услуги и второго компонента услуги, и поле языка указывает, на каком из множества языков сформирован соответствующий один из упомянутых первого компонента услуги и второго компонента услуги. 3. Способ по п.2, отличающийся тем, что дополнительно включает этап обеспечения поля длины компонента услуги n битами для указания скорости передачи битов соответствующего из упомянутых первого компонента услуги и второго компонента услуги, скорость передачи битов является целым кратным значением m битов в секунду, при этом целое кратное больше чем 1 и меньше чем 2n, m бит/с является минимальной скоростью передачи битов, n и m являются числовыми значениями, и содержимое поля длины компонента услуги является двоичным числом, имеющим десятичное значение между 0 и 2n, соответствующее упомянутому целому кратному. 4. Способ по п.3, отличающийся тем, что дополнительно включает этапы приема упомянутого кадра в удаленных приемниках и демультиплексирования соответствующего из упомянутых первого компонента услуги и второго компонента услуги из упомянутого кадра с использованием поля длины компонента услуги. 5. Способ по п.3, отличающийся тем, чтоn=4 бита и m=8000 бит/с. 6. Способ по п.2, отличающийся тем, что дополнительно включает этап обеспечения поля типа компонента услуги одним из множества значений, соответствующих одному из множества сигналов, при этом упомянутое множество сигналов включает аудиосигналы, кодированные в соответствии со стандартом MPEG, данные, не имеющие конкретного формата, данные изображений, кодированные в соответствии со стандартом JPEG, видеоданные и недействительные данные. 7. Способ по п.2, отличающийся тем, что дополнительно включает этап обеспечения поля шифрования первым значением и вторым значением, когда соответствующий один из упомянутых первого компонента услуги и второго компонента услуги зашифрован и не зашифрован соответственно. 8. Способ по п.2, отличающийся тем, что дополнительно включает этап обеспечения поля типа программы одним из множества значений соответственно программам из упомянутого множества программ, при этом упомянутое множество программ включает музыку, речевую радиопередачу, видеопрограмму, тестовую программу, программу, подвергаемую цензуре,рекламу и программу выбранной темы. 9. Способ по п.2, отличающийся тем, что дополнительно включает этап обеспечения поля языка одним из множества значений, соответст 57 вующим определенному одному из множества языков. 10. Способ по п.1, отличающийся тем, что дополнительно включает этапы деления, по меньшей мере, части упомянутого кадра на поля данных и перемежения, по меньшей мере, части упомянутых первого компонента услуги и второго компонента услуги в каждом из упомянутых полей данных. 11. Способ по п.10, отличающийся тем, что упомянутые первый компонент услуги и второй компонент услуги имеют скорость передачи битов, равную целому кратному L/2 бит/с, при этом упомянутый этап перемежения включает добавление дополнительных битов к каждому полю данных, когда упомянутое целое кратное величины L/2 бит/с является нечетным числом. 12. Сигнал, содержащий широковещательную информацию, сформированный в виде несущего колебания для широковещательной передачи к удаленным приемникам, упомянутый сигнал содержит кадр битового потока широковещательного канала, сформированный путем добавления к услуге управляющего заголовка услуги, при этом упомянутая услуга включает в себя множество компонентов услуг, выбранных из группы, включающей аудиоданные, данные,статические изображения, динамические изображения, сигналы персонального поискового вызова, текстовые данные, сообщения и панорамные графические символы, упомянутый управляющий заголовок услуги содержит данные управления услугой для динамического управления приемом соответствующих компонентов услуг из упомянутого множества компонентов услуг в удаленных приемниках, причем упомянутая услуга включает общую скорость передачи битов, равную К бит/с, общая скорость передачи битов соответствует n-кратной минимальной скорости передачи битов, равной L бит/с, период кадра составляет М секунд, причем упомянутая услуга имеет nLM = nP битов в кадре, кадр содержит nР битов для услуги и nQ битов для управляющего заголовка услуги, где К, n, L, М, Р и Q являются числовыми значениями. 13. Сигнал по п.12, отличающийся тем, что общая скорость передачи битов К для упомянутой услуги находится в пределах от 16 до 128 кбит/с, минимальная скорость L передачи битов для упомянутой услуги составляет 16 кбит/с, n является целым числом в пределах 1n8, период кадра составляет 432 мс, Р равняется 6912 иQ равняется 224, кадр содержит n6912 битов для услуги и n224 битов для управляющего заголовка услуги, всего n7136 битов. 14. Сигнал по п.13, отличающийся тем, что услуга содержит первый компонент услуги и второй компонент услуги, при этом, по меньшей мере, часть кадра разделяется на 432 поля дан 002178 58 ных длительностью около 1 мс, каждое из полей данных имеет n16 битов, в каждом из полей данных осуществляется перемежение первого компонента услуги и второго компонента услуги. 15. Способ форматирования сигнала для широковещательной передачи к удаленным приемникам, включающий этапы приема услуги, включающей, по меньшей мере, первый компонент услуги и второй компонент услуги, выбираемые из группы, включающей цифровые аудиосигналы, аналоговые аудиосигналы и аналоговые сигналы,оцифровывания, по меньшей мере, первого компонента услуги, если первый компонент услуги является аналоговым,сжатия первого компонента услуги с использованием кодирования в соответствии с алгоритмом сжатия подвижного изображения стандарта MPEG, причем первый компонент услуги дискретизируют с частотой дискретизации, которая синхронизирована со скоростью передачи битов первого компонента услуги, и формирования кадра битового потока широковещательного канала путем добавления управляющего заголовка услуги к упомянутой услуге для динамического управления приемом услуги в удаленных приемниках, при этом управляющий заголовок услуги содержит данные управления услугой для динамического управления приемом упомянутых первого компонента услуги и второго компонента услуги в удаленных приемниках. 16. Способ по п.15, отличающийся тем, что дополнительно включает синхронизацию операций формирования кадров, осуществляемых кодером стандарта MPEG, с управляющим заголовком услуги, при этом кадр битового потока широковещательного канала обеспечивает передачу MPEG-кадра, генерируемого упомянутым кодером стандарта MPEG, в качестве своего субкодера. 17. Способ по п.16, отличающийся тем, что этап синхронизации включает выравнивание первого бита в первом компоненте услуги с первым битом заголовка кадра, сформированным кодером стандарта MPEG. 18. Сигнал, содержащий широковещательную информацию, сформированный в виде несущего колебания для широковещательной передачи к удаленным приемникам, упомянутый сигнал содержит кадр битового потока широковещательного канала, сформированный путем добавления управляющего заголовка услуги к упомянутой услуге, при этом упомянутая услуга содержит, по меньшей мере, один компонент услуги, выбранный из группы, включающей цифровой аудиосигнал, аналоговый аудиосигнал и аналоговый сигнал, упомянутый компонент услуги оцифрован, если он является аналоговым, и сжат с использованием кодирования,источника, выбираемого из группы схем коди 59 рования, включающей стандарты MPEG 1,MPEG 2, MPEG 2,5, и MPEG 2,5 уровня 3,управляющий заголовок услуги содержит данные управления услугой для динамического управления приемом услуги в удаленных приемниках, кодирование источника включает операции формирования кадров, которые синхронизируются с управляющим заголовком услуги,причем кадр битового потока широковещательного канала обеспечивает передачу кадра, кодированного в соответствии со стандартом MPEG,сформированного с использованием упомянутого кодирования источника, в качестве его субкадра. 19. Способ форматирования сигнала для широковещательной передачи удаленным приемникам, включающий этапы приема услуги, включающей, по меньшей мере, первый компонент услуги, выбранный из группы, включающей аудиосигналы, данные,статические изображения, динамические изображения, сигналы персонального поискового вызова, текстовые данные, сообщения и панорамные графические символы, и формирование кадра битового потока широковещательного канала путем добавления управляющего заголовка услуги к упомянутой услуге для динамического управления приемом услуги в удаленных приемниках, при этом управляющий заголовок услуги содержит данные управления услугой, выбираемые из группы, включающей индекс скорости передачи битов, указывающий скорость передачи битов упомянутой услуги, данные управления шифрованием, дополнительное поле данных, индикатор содержания дополнительного поля, относящийся к содержанию дополнительного поля данных, данные, относящиеся к группе кадров в дополнительном поле данных при мультиплексировании дополнительного поля данных, данные, определяющие число компонентов услуг,которые составляют кадр, и данные для динамического управления приемомкаждого из компонентов услуг в удаленных приемниках. 20. Способ по п.19, отличающийся тем, что управляющий заголовок услуги дополнительно содержит преамбулу, указывающую начало кадра, упомянутая преамбула выбирается как двоичное число или шестнадцатеричное число,выбираемое на основе эффективной автокорреляции для облегчения синхронизации упомянутого кадра при его приеме. 21. Способ по п.20, отличающийся тем, что преамбула содержит 20 битов и соответствует 0474 В в шестнадцатеричном виде. 22. Способ по п.19, отличающийся тем, что этап формирования включает разделение общей скорости передачи битов упомянутой услуги на число n целого кратного минимальной скорости передачи битов, равной L бит/с, при этом n и L являются числовыми значениями, упомянутый индекс скорости передачи битов содержит дво 002178 60 ичное число либо шестнадцатеричное число,представляющее упомянутое число n. 23. Способ по п.22, отличающийся тем, чтоL имеет значение 16000, общая скорость передачи битов упомянутой услуги равна n-кратной минимальной скорости передачи битов, равной 16 кбит/с, где n является целым числом в пределах 1n8, индекс скорости передачи битов содержит четыре бита, причем двоичное число 0000 указывает, что услуга не передает действительные данные, а двоичные числа 0001, 0010,0011, 0100, 0101, 0110, 0111 и 1000 указывают,что общая скорость передачи битов упомянутой услуги составляет 16, 32, 48, 64, 80, 96, 112 и 128 кбит/с соответственно. 24. Способ по п.19, отличающийся тем, что данные управления шифрованием содержат данные схемы шифрования для указания, какая из множества схем шифрования используется для шифрования упомянутой услуги, при этом удаленные приемники используют данные схемы шифрования для дешифрования упомянутой услуги. 25. Способ по п.19, отличающийся тем, что дополнительно включает этап шифрования одного из упомянутых широковещательного канала, содержащего упомянутую услугу и упомянутый управляющий заголовок услуги, и множества широковещательных каналов, содержащих различные услуги и соответствующие заголовки управления услугами, при этом упомянутые данные управления шифрованием содержат биты для указания типа ключа, необходимого удаленным приемникам для дешифрования соответствующего одного из упомянутых широковещательного канала и множества широковещательных каналов, причем тип ключа выбирается из группы ключей, включающей статический ключ, общий ключ и конкретный ключ,причем статический ключ используется для шифрования и трансляции упомянутой услуги в широковещательном канале к выбранным приемникам из упомянутых удаленных приемников, которые конфигурируются для выполнения дешифрования с использованием статического ключа, общий ключ используется для дешифрования во всех удаленных приемниках каждого из упомянутого множества широковещательных каналов, которые были зашифрованы с использованием одной и той же схемы шифрования, и упомянутый конкретный ключ используется для дешифрования во всех удаленных приемниках широковещательного канала, если широковещательный канал был зашифрован с использованием выбранной схемы шифрования. 26. Способ по п.19, отличающийся тем, что дополнительно включает этап передачи дополнительных данных, относящихся к упомянутой услуге, в дополнительном поле данных управляющего заголовка услуги, при этом индикатор содержания дополнительного поля содержит биты для указания того, что дополнительные
МПК / Метки
Метки: сигнализации, протокол, прямого, радиовещания, системы, спутниковой
Код ссылки
<a href="https://eas.patents.su/30-2178-protokol-signalizacii-dlya-sputnikovojj-sistemy-pryamogo-radioveshhaniya.html" rel="bookmark" title="База патентов Евразийского Союза">Протокол сигнализации для спутниковой системы прямого радиовещания</a>
Система для обеспечения глобального портативного доступа к сети интернет с использованием низкоорбитального спутника земли и спутниковой системы прямого радиовещания
Номер патента: 1943
Опубликовано: 22.10.2001
Автор: Ротблатт Мартин А.
МПК: H04L 12/00
Метки: глобального, низкоорбитального, доступа, земли, сети, спутника, спутниковой, радиовещания, система, использованием, прямого, системы, обеспечения, интернет, портативного
Формула / Реферат:
1. Система для обеспечения портативного доступа к компьютерной сети, содержащая спутниковую систему прямого радиовещания, содержащую первый спутник и вещательную станцию для передачи вещательных программ к первому спутнику, пользовательский терминал, содержащий приемник сигналов прямого радиовещания для приема вещательных программ, передаваемых от первого спутника, шлюз для обеспечения обслуживания компьютерной сети, и канал связи между...
Система спутникового прямого радиовещания
Номер патента: 1040
Опубликовано: 28.08.2000
Автор: Кампанелла С.Джозеф
МПК: H04J 4/00
Метки: спутникового, радиовещания, прямого, система
Формула / Реферат:
1. Система связи, содержащая: множество восходящих линий связи с частотным уплотнением, причем каждая восходящая линия связи содержит информационный канал; космический сегмент для приема сигналов восходящих линий связи, восстановления данных из информационных каналов в восходящих линиях связи в данные полосы частот модулирующих сигналов и объединения данных из выбранных информационных каналов, по меньшей мере, в один сигнал с временным...
Система сигнализации о входящих вызовах
Номер патента: 1048
Опубликовано: 28.08.2000
Автор: Кита Казунори
Метки: система, входящих, вызовах, сигнализации
Формула / Реферат:
1. Система сигнализации о входящих вызовах, содержащая передатчик (24) сигнала уведомления о входящем вызове, соединенный с телефонным терминалом (21), и приемник (26, 27) сигнала уведомления о входящем вызове, выполненный независимо от передатчика сигнала уведомления о входящем вызове, передатчик сигнала уведомления о входящем вызове содержит средство (101-104) обнаружения входящего вызова, предназначенное для обнаружения приема внешнего...
Устройство контроля и сигнализации положения границы раздела вода-нефтепродукт
Номер патента: 1683
Опубликовано: 25.06.2001
Автор: Аладкин Александр Иванович
МПК: G01F 23/24
Метки: контроля, положения, вода-нефтепродукт, сигнализации, раздела, границы, устройство
Формула / Реферат:
Устройство контроля и сигнализации положения границы раздела вода-нефтепродукт, содержащее электрод со стаканом в нижней части, заполненным чистой водой, изоляторы электрода, отличающееся тем, что оно снабжено экраном в виде частично открытой снизу трубы, соединенной в верхней части с фланцем с отверстиями для крепления, одним или несколькими дополнительными электродами со стаканами в нижней части, покрытыми изоляцией и заполненными чистой...
Двухрежимное устройство спутниковой/наземной мобильной связи
Номер патента: 1192
Опубликовано: 25.12.2000
Авторы: Сасаки Йосио, Киути Казуя, Оокита Хидето, Нагамати Казуо, Масуда Юзуру
МПК: H01Q 1/28, H04M 1/02, H04B 7/185...
Метки: связи, мобильной, устройство, двухрежимное
Формула / Реферат:
1. Двухрежимное устройство мобильной спутниковой связи, обеспечивающее функцию устройства мобильной наземной связи в дополнение к функции устройства мобильной спутниковой связи, содержащее; базовое устройство, способное обеспечить функцию устройства мобильной спутниковой связи; и портативное устройство наземной связи, содержащее клавиатурный блок, дисплейный блок и блок речевого преобразователя, имеющий микрофон и громкоговоритель, и...
Предыдущий патент: Композиция для подавления симптомов абстиненции и тяги к алкоголю у алкоголиков и профилактики злоупотребления алкоголем у здоровых людей
Следующий патент: Способ лечения сахарного диабета
Случайный патент: Видеопроекционная система
