Двухрежимное устройство спутниковой/наземной мобильной связи
Номер патента: 1192
Опубликовано: 25.12.2000
Авторы: Нагамати Казуо, Оокита Хидето, Сасаки Йосио, Киути Казуя, Масуда Юзуру
Формула / Реферат
1. Двухрежимное устройство мобильной спутниковой связи, обеспечивающее функцию устройства мобильной наземной связи в дополнение к функции устройства мобильной спутниковой связи, содержащее;
базовое устройство, способное обеспечить функцию устройства мобильной спутниковой связи; и
портативное устройство наземной связи, содержащее клавиатурный блок, дисплейный блок и блок речевого преобразователя, имеющий микрофон и громкоговоритель, и обеспечивающее соответствующую функцию устройства мобильной наземной связи;
причем выполнены пазы и выступы как механические соединители на двух устройствах для механического соединения двух устройств друг с другом и обеспечены электрические соединители на двух устройствах для электрического соединения клавиатурного блока, дисплейного блока и блока речевого преобразователя, имеющего микрофон и громкоговоритель, на стороне портативного устройства наземной связи и блока функции устройства мобильной спутниковой связи на стороне базового устройства друг с другом, когда два устройства механически соединены друг с другом.
2. Двухрежимное устройство мобильной спутниковой связи по п.1, отличающееся тем, что обеспечен единственный электрический соединитель для осуществления упомянутого выше электрического соединения и обеспечены многочисленные механические соединители, которые могут быть разнесены на различные расстояния, для механического соединения двух устройств.
3. Двухрежимное устройство мобильной спутниковой связи по п.1, отличающееся тем, что для механического соединения обеспечен рельсоподобный механический соединитель, сдвигаемый в заранее определенном осевом направлении, а электрический соединитель для электрического соединения расположен в конце движения механического соединителя в осевом направлении и в фиксированной плоскости, содержащей траекторию оси движения механического соединителя.
4. Устройство мобильной связи, способное обеспечить функцию устройства мобильной спутниковой связи, и содержащее блок приемопередатчика сигнала для передачи и приема преобразованной волны сигналов передачи и приема предпочтительно данных импульсно-кодовой модуляции (РСМ) на отдельное устройство наземной связи и с отдельного устройства наземной связи.
5. Двухрежимное устройство мобильной спутниковой связи, содержащее:
устройство мобильной связи, способное обеспечить функцию устройства мобильной спутниковой связи и содержащее первый блок приемопередатчика преобразованной волны для передачи и приема преобразованных волн сигналов передачи и приема на блок приемопередатчика сигнала отдельного портативного устройства наземной связи и с блока приемопередатчика сигнала отдельного портативного устройства наземной связи;
устройство наземной связи, обеспеченное как портативное устройство, содержащее клавиатурный блок, дисплейный блок и блок речевого преобразователя, имеющий микрофон и громкоговоритель, обеспечивающее соответствующую функцию устройства наземной связи и содержащее второй блок приемопередатчика преобразованной волны для передачи и приема преобразованных волн сигналов передачи и приема на блок приемопередатчика сигнала устройства мобильной связи и с блока приемопередатчика сигнала устройства мобильной связи;
причем портативное устройство используют для наземной связи, а устройство мобильной связи может быть использовано как базовое устройство для передачи и приема через первый и второй блоки приемопередатчика преобразованной волны путем использования клавиатурного блока и блока речевого преобразователя, имеющего микрофон и громкоговоритель, портативного устройства при осуществлении мобильной спутниковой связи.
6. Двухрежимное устройство мобильной спутниковой связи по п.5, отличающееся тем, что при переноске пользователем с собой одного портативного устройства наземной связи и передвижении так, что расстояние между двумя устройствами увеличивается, и выходе из диапазона, позволяющего осуществлять связь между первым и вторым блоками приемопередатчика преобразованной волны, состояние готовности устройства мобильной связи выключается.
7. Устройство мобильной спутниковой связи, использующее спутники, вращающиеся по орбитам вокруг Земли в качестве коммутационных узлов сети, или двухрежимное устройство мобильной спутниковой связи, обеспечивающее функцию устройства мобильной наземной связи в дополнение к функции устройства мобильной спутниковой связи,в котором устройство содержит антенный блок, содержащий микрополосковую плоскую антенну, выполненную на конце, а антенный блок имеет форму полого цилиндра, определяющую пространство для размещения аккумулятора как полое цилиндрическое пространство под микрополосковой антенной.
8. Устройство мобильной спутниковой связи по п.1, отличающееся тем, что устройство имеет корпус, удлиненный в вертикальном направлении, имеющий часть большой толщины, сформированную на одной стороне, причем полая цилиндрическая антенна вставлена в часть большой толщины.
9. Устройство мобильной спутниковой связи по п.7, отличающееся тем, что антенный блок может быть удлинен и укорочен, наклонен или повернут относительно корпуса устройства или прикреплен к корпусу устройства.
10. Устройство мобильной спутниковой связи по п.7, отличающееся тем, что антенный блок представляет собой сложную антенну, содержащую микрополосковую антенну и спиральную антенну в коаксиальном расположении.
11. Устройство мобильной спутниковой связи, использующее спутники, вращающиеся по орбитам вокруг Земли в качестве коммутационных узлов сети, или двухрежимное устройство мобильной спутниковой связи, обеспечивающее функцию устройства мобильной наземной связи в дополнение к функции устройства мобильной спутниковой связи, в котором корпус устройства имеет асимметричный профиль поперечного сечения по отношению к передней поверхности, имеющей клавиатурный блок и дисплейный блок, так что часть большой толщины сформирована на одной стороне и часть малой толщины - на другой стороне, за передней поверхностью, причем полая цилиндрическая антенна вставлена в часть большой толщины, а внутреннее цилиндрическое пространство антенны является пространством для размещения аккумулятора.
12. Устройство мобильной спутниковой связи, использующее спутники, вращающиеся по орбитам вокруг Земли в качестве коммутационных узлов сети, или двухрежимное устройство мобильной спутниковой связи, обеспечивающее функцию устройства мобильной наземной связи в дополнение к функции устройства мобильной спутниковой связи, в котором устройство имеет передний установочный блок для установки отдельного устройства мобильной наземной связи, а также часть большой толщины, сформированную на одной стороне позади установочного блока, причем полая цилиндрическая антенна вставлена в часть большой толщины, а внутреннее цилиндрическое пространство антенны является пространством для размещения аккумулятора.
13. Устройство мобильной спутниковой связи по п.12, отличающееся тем, что способно обеспечить клавиатурный набор, а также передачу и прием путем использования клавиатурного блока и блока речевого преобразователя устройства мобильной наземной связи, которое съемным образом установлено в установочном блоке.
Текст

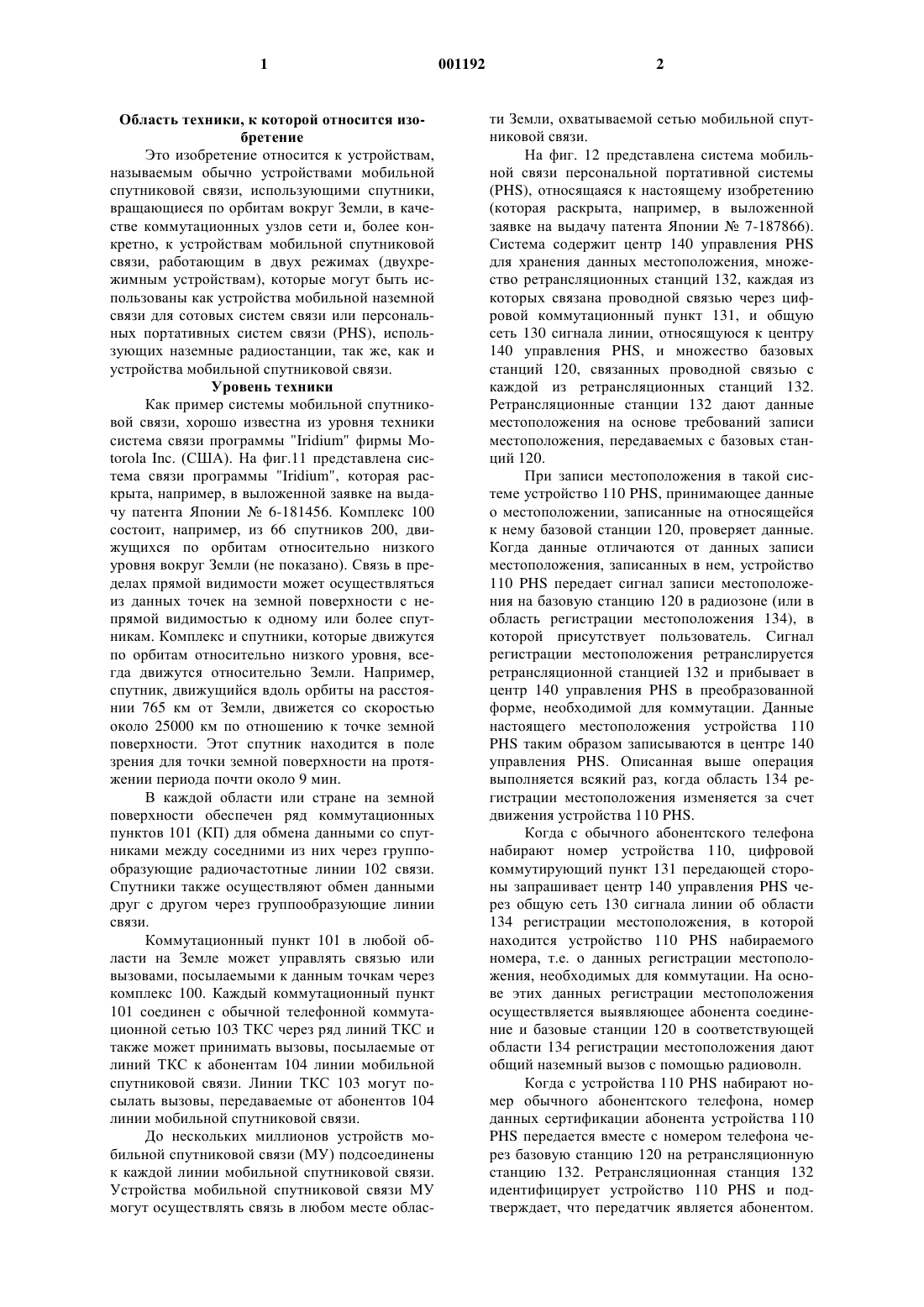

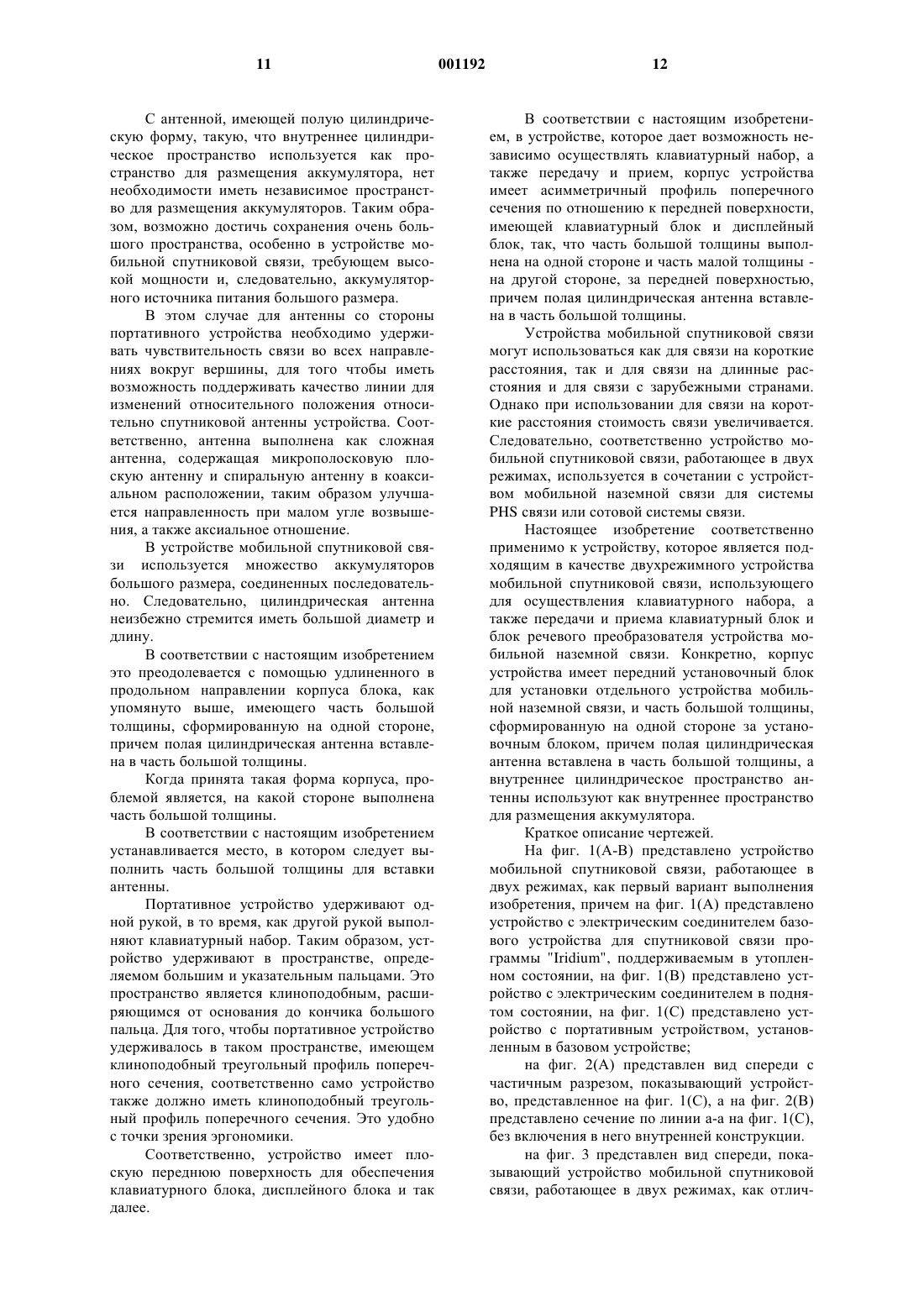

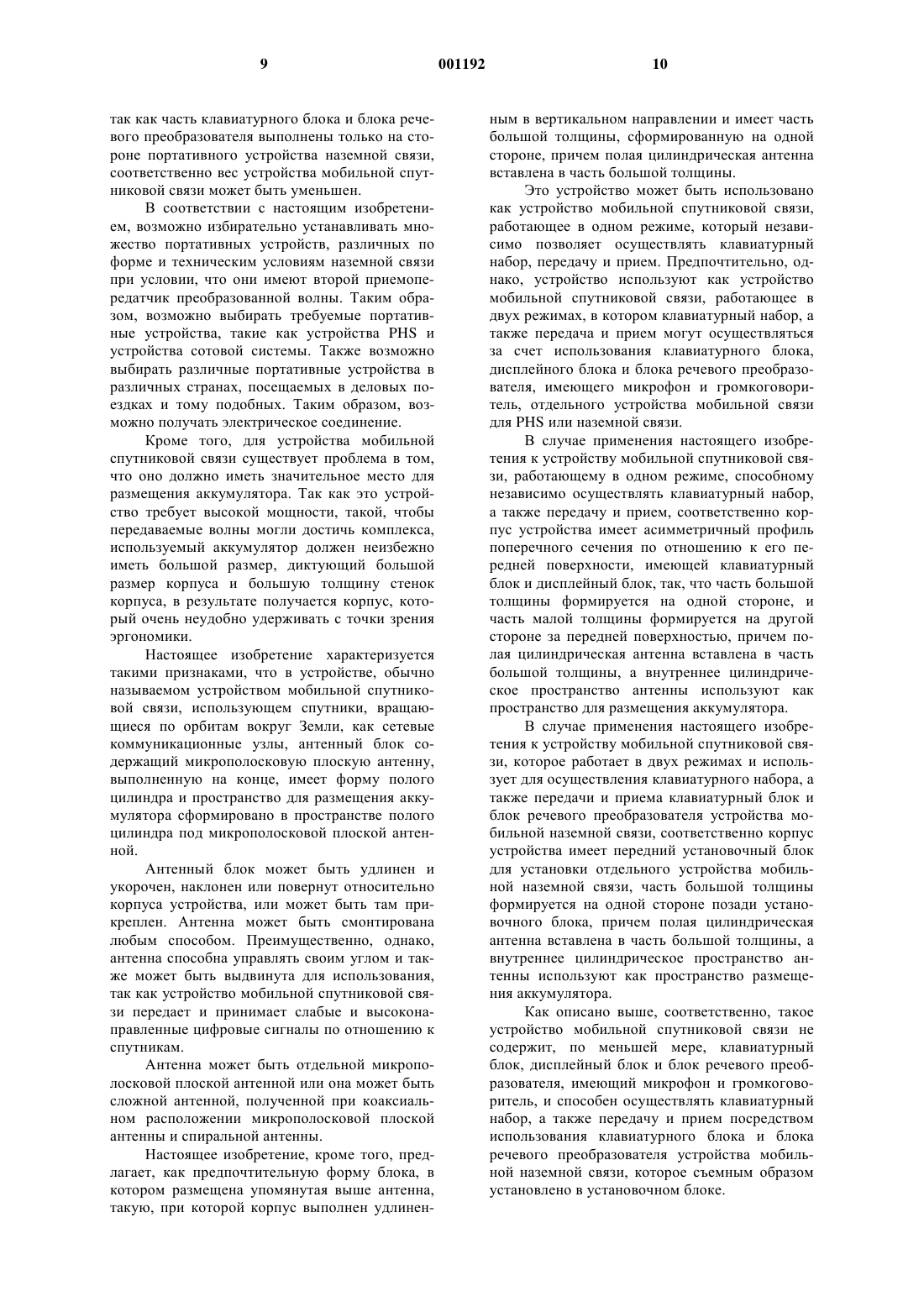

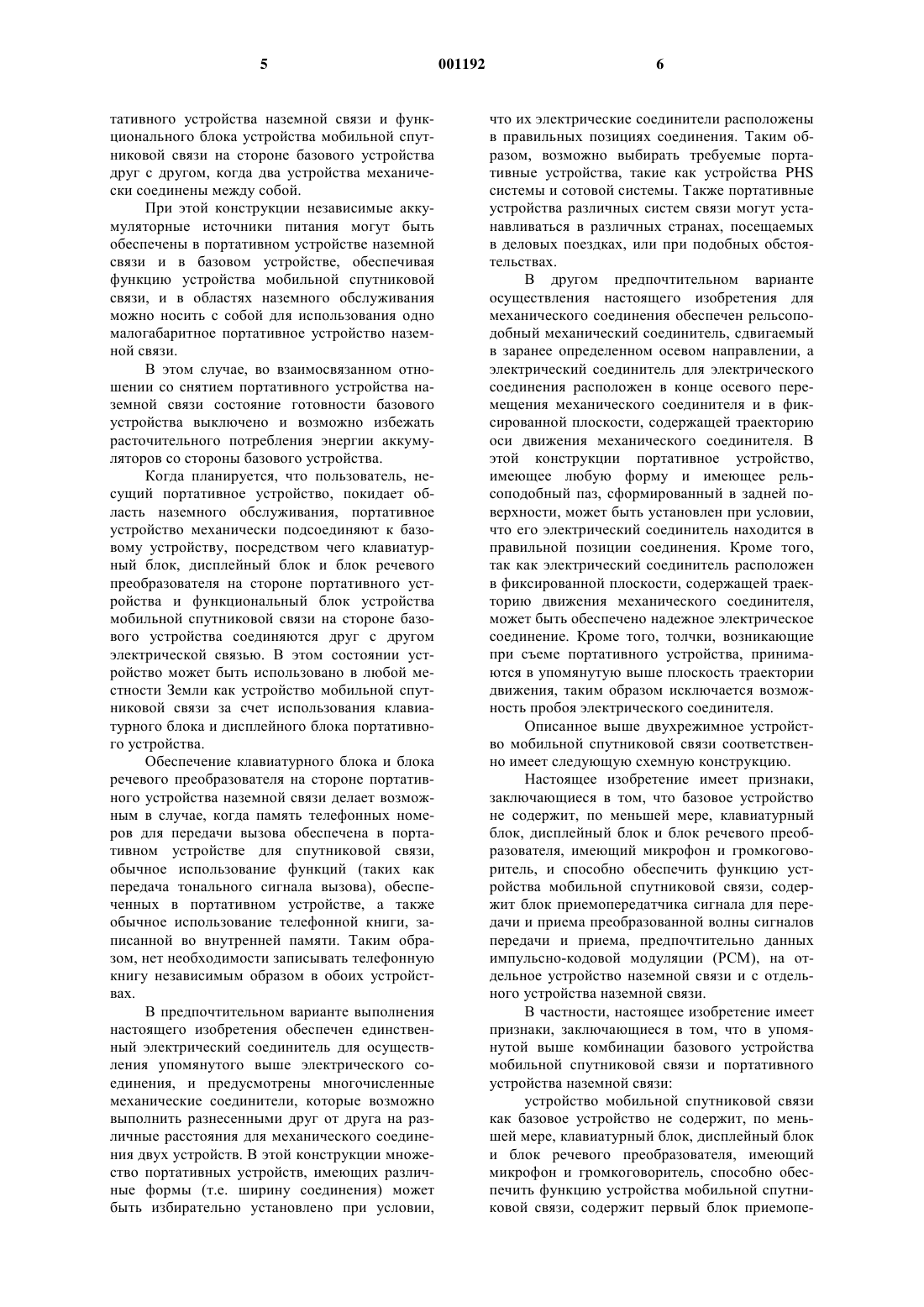

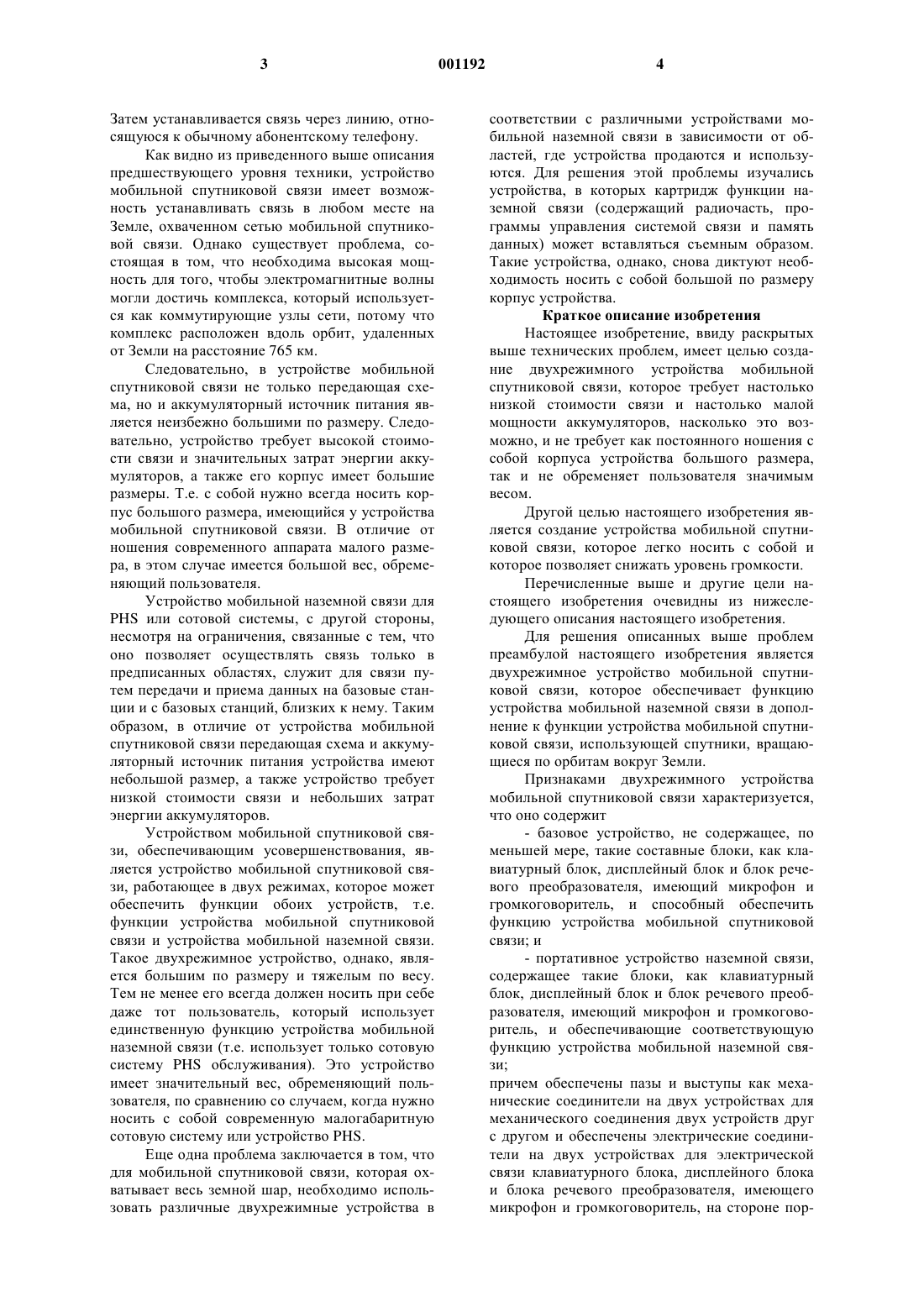

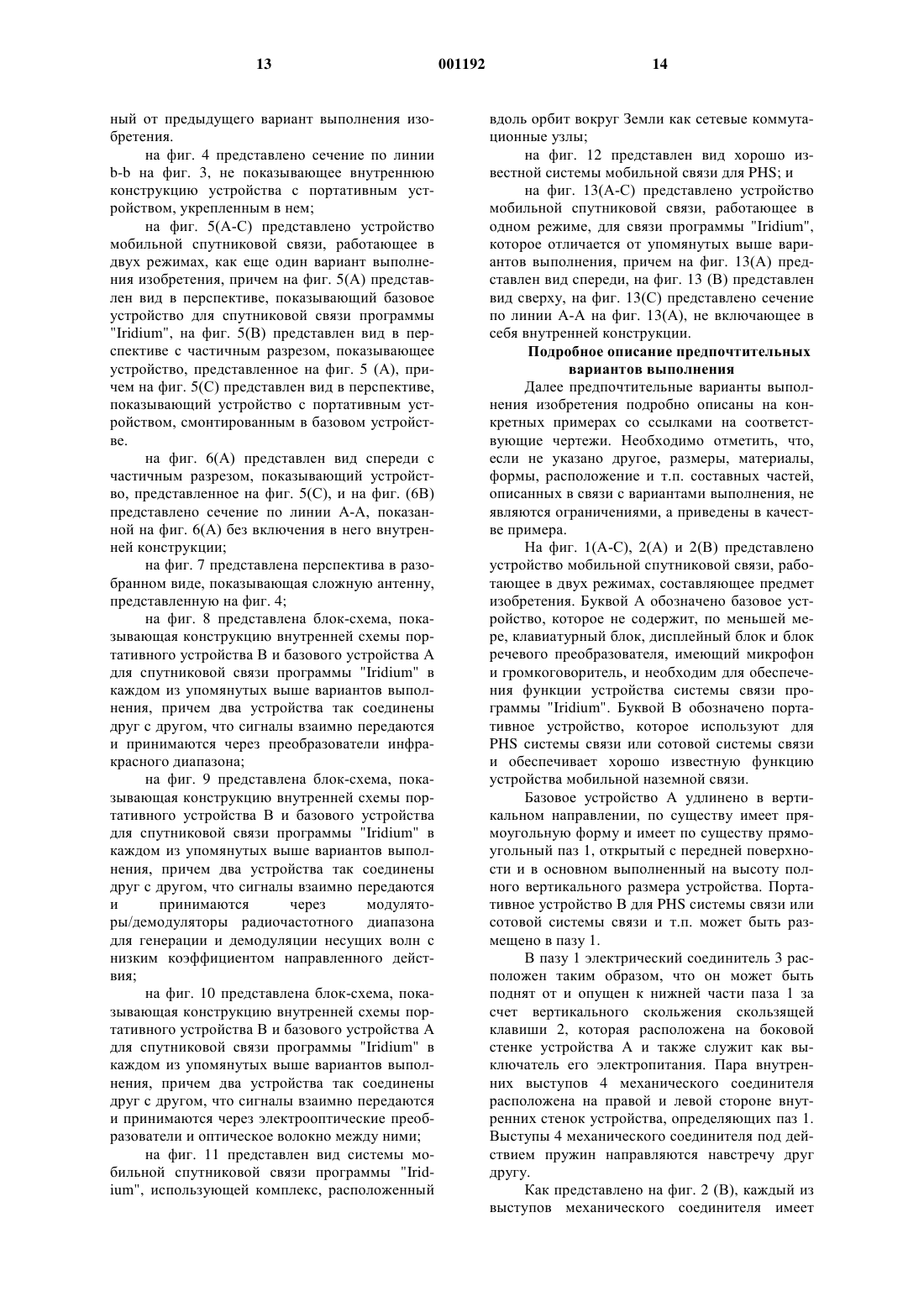

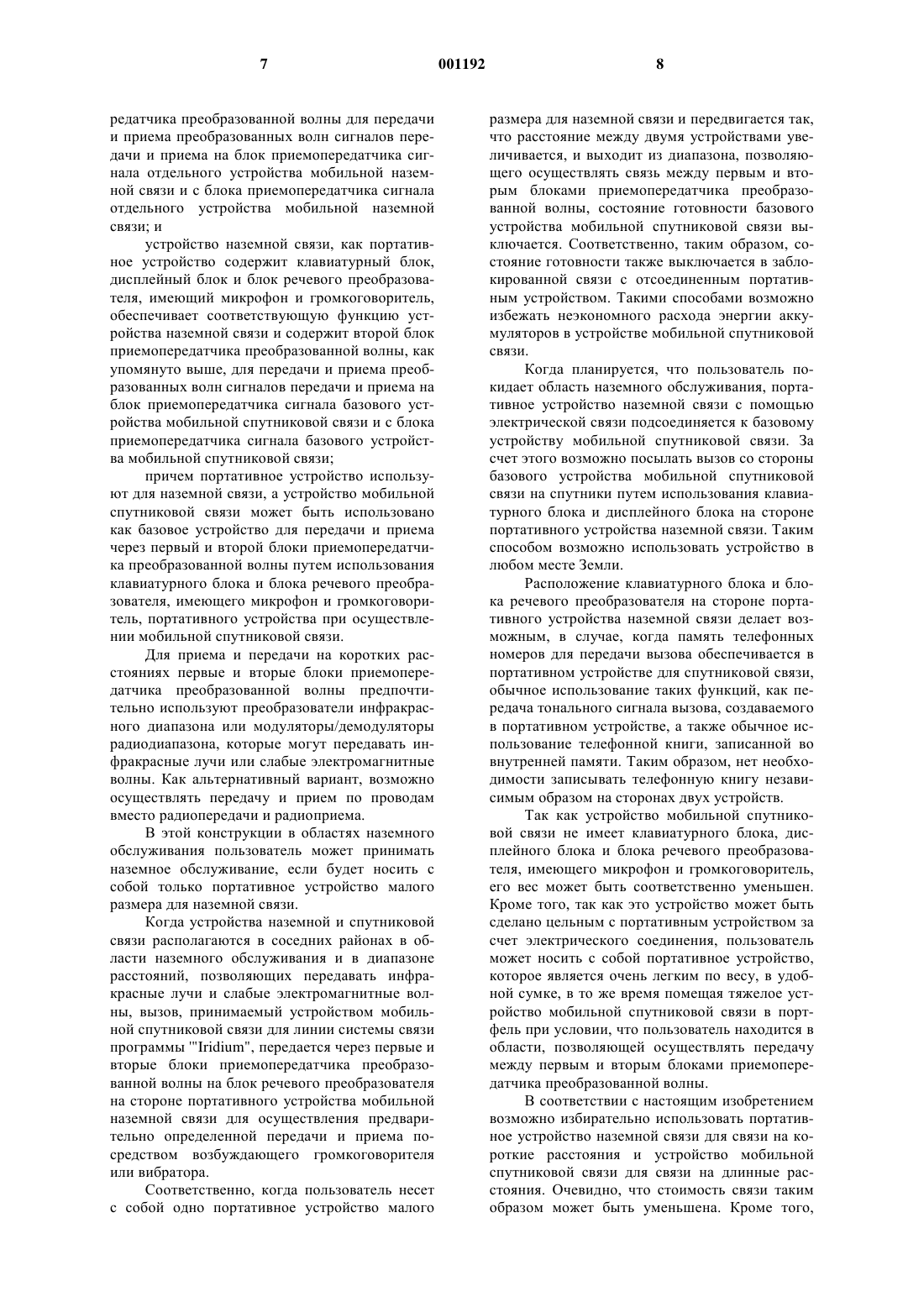

1 Область техники, к которой относится изобретение Это изобретение относится к устройствам,называемым обычно устройствами мобильной спутниковой связи, использующими спутники,вращающиеся по орбитам вокруг Земли, в качестве коммутационных узлов сети и, более конкретно, к устройствам мобильной спутниковой связи, работающим в двух режимах (двухрежимным устройствам), которые могут быть использованы как устройства мобильной наземной связи для сотовых систем связи или персональных портативных систем связи (PHS), использующих наземные радиостанции, так же, как и устройства мобильной спутниковой связи. Уровень техники Как пример системы мобильной спутниковой связи, хорошо известна из уровня техники система связи программы "Iridium" фирмы Motorola Inc. (США). На фиг.11 представлена система связи программы "Iridium", которая раскрыта, например, в выложенной заявке на выдачу патента Японии 6-181456. Комплекс 100 состоит, например, из 66 спутников 200, движущихся по орбитам относительно низкого уровня вокруг Земли (не показано). Связь в пределах прямой видимости может осуществляться из данных точек на земной поверхности с непрямой видимостью к одному или более спутникам. Комплекс и спутники, которые движутся по орбитам относительно низкого уровня, всегда движутся относительно Земли. Например,спутник, движущийся вдоль орбиты на расстоянии 765 км от Земли, движется со скоростью около 25000 км по отношению к точке земной поверхности. Этот спутник находится в поле зрения для точки земной поверхности на протяжении периода почти около 9 мин. В каждой области или стране на земной поверхности обеспечен ряд коммутационных пунктов 101 (КП) для обмена данными со спутниками между соседними из них через группообразующие радиочастотные линии 102 связи. Спутники также осуществляют обмен данными друг с другом через группообразующие линии связи. Коммутационный пункт 101 в любой области на Земле может управлять связью или вызовами, посылаемыми к данным точкам через комплекс 100. Каждый коммутационный пункт 101 соединен с обычной телефонной коммутационной сетью 103 ТКС через ряд линий ТКС и также может принимать вызовы, посылаемые от линий ТКС к абонентам 104 линии мобильной спутниковой связи. Линии ТКС 103 могут посылать вызовы, передаваемые от абонентов 104 линии мобильной спутниковой связи. До нескольких миллионов устройств мобильной спутниковой связи (МУ) подсоединены к каждой линии мобильной спутниковой связи. Устройства мобильной спутниковой связи МУ могут осуществлять связь в любом месте облас 001192 2 ти Земли, охватываемой сетью мобильной спутниковой связи. На фиг. 12 представлена система мобильной связи персональной портативной системы(которая раскрыта, например, в выложенной заявке на выдачу патента Японии 7-187866). Система содержит центр 140 управления PHS для хранения данных местоположения, множество ретрансляционных станций 132, каждая из которых связана проводной связью через цифровой коммутационный пункт 131, и общую сеть 130 сигнала линии, относящуюся к центру 140 управления PHS, и множество базовых станций 120, связанных проводной связью с каждой из ретрансляционных станций 132. Ретрансляционные станции 132 дают данные местоположения на основе требований записи местоположения, передаваемых с базовых станций 120. При записи местоположения в такой системе устройство 110 PHS, принимающее данные о местоположении, записанные на относящейся к нему базовой станции 120, проверяет данные. Когда данные отличаются от данных записи местоположения, записанных в нем, устройство 110 PHS передает сигнал записи местоположения на базовую станцию 120 в радиозоне (или в область регистрации местоположения 134), в которой присутствует пользователь. Сигнал регистрации местоположения ретранслируется ретрансляционной станцией 132 и прибывает в центр 140 управления PHS в преобразованной форме, необходимой для коммутации. Данные настоящего местоположения устройства 110PHS таким образом записываются в центре 140 управления PHS. Описанная выше операция выполняется всякий раз, когда область 134 регистрации местоположения изменяется за счет движения устройства 110 PHS. Когда с обычного абонентского телефона набирают номер устройства 110, цифровой коммутирующий пункт 131 передающей стороны запрашивает центр 140 управления PHS через общую сеть 130 сигнала линии об области 134 регистрации местоположения, в которой находится устройство 110 PHS набираемого номера, т.е. о данных регистрации местоположения, необходимых для коммутации. На основе этих данных регистрации местоположения осуществляется выявляющее абонента соединение и базовые станции 120 в соответствующей области 134 регистрации местоположения дают общий наземный вызов с помощью радиоволн. Когда с устройства 110 PHS набирают номер обычного абонентского телефона, номер данных сертификации абонента устройства 110PHS передается вместе с номером телефона через базовую станцию 120 на ретрансляционную станцию 132. Ретрансляционная станция 132 идентифицирует устройство 110 PHS и подтверждает, что передатчик является абонентом. 3 Затем устанавливается связь через линию, относящуюся к обычному абонентскому телефону. Как видно из приведенного выше описания предшествующего уровня техники, устройство мобильной спутниковой связи имеет возможность устанавливать связь в любом месте на Земле, охваченном сетью мобильной спутниковой связи. Однако существует проблема, состоящая в том, что необходима высокая мощность для того, чтобы электромагнитные волны могли достичь комплекса, который используется как коммутирующие узлы сети, потому что комплекс расположен вдоль орбит, удаленных от Земли на расстояние 765 км. Следовательно, в устройстве мобильной спутниковой связи не только передающая схема, но и аккумуляторный источник питания является неизбежно большими по размеру. Следовательно, устройство требует высокой стоимости связи и значительных затрат энергии аккумуляторов, а также его корпус имеет большие размеры. Т.е. с собой нужно всегда носить корпус большого размера, имеющийся у устройства мобильной спутниковой связи. В отличие от ношения современного аппарата малого размера, в этом случае имеется большой вес, обременяющий пользователя. Устройство мобильной наземной связи дляPHS или сотовой системы, с другой стороны,несмотря на ограничения, связанные с тем, что оно позволяет осуществлять связь только в предписанных областях, служит для связи путем передачи и приема данных на базовые станции и с базовых станций, близких к нему. Таким образом, в отличие от устройства мобильной спутниковой связи передающая схема и аккумуляторный источник питания устройства имеют небольшой размер, а также устройство требует низкой стоимости связи и небольших затрат энергии аккумуляторов. Устройством мобильной спутниковой связи, обеспечивающим усовершенствования, является устройство мобильной спутниковой связи, работающее в двух режимах, которое может обеспечить функции обоих устройств, т.е. функции устройства мобильной спутниковой связи и устройства мобильной наземной связи. Такое двухрежимное устройство, однако, является большим по размеру и тяжелым по весу. Тем не менее его всегда должен носить при себе даже тот пользователь, который использует единственную функцию устройства мобильной наземной связи (т.е. использует только сотовую систему PHS обслуживания). Это устройство имеет значительный вес, обременяющий пользователя, по сравнению со случаем, когда нужно носить с собой современную малогабаритную сотовую систему или устройство PHS. Еще одна проблема заключается в том, что для мобильной спутниковой связи, которая охватывает весь земной шар, необходимо использовать различные двухрежимные устройства в 4 соответствии с различными устройствами мобильной наземной связи в зависимости от областей, где устройства продаются и используются. Для решения этой проблемы изучались устройства, в которых картридж функции наземной связи (содержащий радиочасть, программы управления системой связи и память данных) может вставляться съемным образом. Такие устройства, однако, снова диктуют необходимость носить с собой большой по размеру корпус устройства. Краткое описание изобретения Настоящее изобретение, ввиду раскрытых выше технических проблем, имеет целью создание двухрежимного устройства мобильной спутниковой связи, которое требует настолько низкой стоимости связи и настолько малой мощности аккумуляторов, насколько это возможно, и не требует как постоянного ношения с собой корпуса устройства большого размера,так и не обременяет пользователя значимым весом. Другой целью настоящего изобретения является создание устройства мобильной спутниковой связи, которое легко носить с собой и которое позволяет снижать уровень громкости. Перечисленные выше и другие цели настоящего изобретения очевидны из нижеследующего описания настоящего изобретения. Для решения описанных выше проблем преамбулой настоящего изобретения является двухрежимное устройство мобильной спутниковой связи, которое обеспечивает функцию устройства мобильной наземной связи в дополнение к функции устройства мобильной спутниковой связи, использующей спутники, вращающиеся по орбитам вокруг Земли. Признаками двухрежимного устройства мобильной спутниковой связи характеризуется,что оно содержит- базовое устройство, не содержащее, по меньшей мере, такие составные блоки, как клавиатурный блок, дисплейный блок и блок речевого преобразователя, имеющий микрофон и громкоговоритель, и способный обеспечить функцию устройства мобильной спутниковой связи; и- портативное устройство наземной связи,содержащее такие блоки, как клавиатурный блок, дисплейный блок и блок речевого преобразователя, имеющий микрофон и громкоговоритель, и обеспечивающие соответствующую функцию устройства мобильной наземной связи; причем обеспечены пазы и выступы как механические соединители на двух устройствах для механического соединения двух устройств друг с другом и обеспечены электрические соединители на двух устройствах для электрической связи клавиатурного блока, дисплейного блока и блока речевого преобразователя, имеющего микрофон и громкоговоритель, на стороне пор 5 тативного устройства наземной связи и функционального блока устройства мобильной спутниковой связи на стороне базового устройства друг с другом, когда два устройства механически соединены между собой. При этой конструкции независимые аккумуляторные источники питания могут быть обеспечены в портативном устройстве наземной связи и в базовом устройстве, обеспечивая функцию устройства мобильной спутниковой связи, и в областях наземного обслуживания можно носить с собой для использования одно малогабаритное портативное устройство наземной связи. В этом случае, во взаимосвязанном отношении со снятием портативного устройства наземной связи состояние готовности базового устройства выключено и возможно избежать расточительного потребления энергии аккумуляторов со стороны базового устройства. Когда планируется, что пользователь, несущий портативное устройство, покидает область наземного обслуживания, портативное устройство механически подсоединяют к базовому устройству, посредством чего клавиатурный блок, дисплейный блок и блок речевого преобразователя на стороне портативного устройства и функциональный блок устройства мобильной спутниковой связи на стороне базового устройства соединяются друг с другом электрической связью. В этом состоянии устройство может быть использовано в любой местности Земли как устройство мобильной спутниковой связи за счет использования клавиатурного блока и дисплейного блока портативного устройства. Обеспечение клавиатурного блока и блока речевого преобразователя на стороне портативного устройства наземной связи делает возможным в случае, когда память телефонных номеров для передачи вызова обеспечена в портативном устройстве для спутниковой связи,обычное использование функций (таких как передача тонального сигнала вызова), обеспеченных в портативном устройстве, а также обычное использование телефонной книги, записанной во внутренней памяти. Таким образом, нет необходимости записывать телефонную книгу независимым образом в обоих устройствах. В предпочтительном варианте выполнения настоящего изобретения обеспечен единственный электрический соединитель для осуществления упомянутого выше электрического соединения, и предусмотрены многочисленные механические соединители, которые возможно выполнить разнесенными друг от друга на различные расстояния для механического соединения двух устройств. В этой конструкции множество портативных устройств, имеющих различные формы (т.е. ширину соединения) может быть избирательно установлено при условии, 001192 6 что их электрические соединители расположены в правильных позициях соединения. Таким образом, возможно выбирать требуемые портативные устройства, такие как устройства PHS системы и сотовой системы. Также портативные устройства различных систем связи могут устанавливаться в различных странах, посещаемых в деловых поездках, или при подобных обстоятельствах. В другом предпочтительном варианте осуществления настоящего изобретения для механического соединения обеспечен рельсоподобный механический соединитель, сдвигаемый в заранее определенном осевом направлении, а электрический соединитель для электрического соединения расположен в конце осевого перемещения механического соединителя и в фиксированной плоскости, содержащей траекторию оси движения механического соединителя. В этой конструкции портативное устройство,имеющее любую форму и имеющее рельсоподобный паз, сформированный в задней поверхности, может быть установлен при условии,что его электрический соединитель находится в правильной позиции соединения. Кроме того,так как электрический соединитель расположен в фиксированной плоскости, содержащей траекторию движения механического соединителя,может быть обеспечено надежное электрическое соединение. Кроме того, толчки, возникающие при съеме портативного устройства, принимаются в упомянутую выше плоскость траектории движения, таким образом исключается возможность пробоя электрического соединителя. Описанное выше двухрежимное устройство мобильной спутниковой связи соответственно имеет следующую схемную конструкцию. Настоящее изобретение имеет признаки,заключающиеся в том, что базовое устройство не содержит, по меньшей мере, клавиатурный блок, дисплейный блок и блок речевого преобразователя, имеющий микрофон и громкоговоритель, и способно обеспечить функцию устройства мобильной спутниковой связи, содержит блок приемопередатчика сигнала для передачи и приема преобразованной волны сигналов передачи и приема, предпочтительно данных импульсно-кодовой модуляции (РСМ), на отдельное устройство наземной связи и с отдельного устройства наземной связи. В частности, настоящее изобретение имеет признаки, заключающиеся в том, что в упомянутой выше комбинации базового устройства мобильной спутниковой связи и портативного устройства наземной связи: устройство мобильной спутниковой связи как базовое устройство не содержит, по меньшей мере, клавиатурный блок, дисплейный блок и блок речевого преобразователя, имеющий микрофон и громкоговоритель, способно обеспечить функцию устройства мобильной спутниковой связи, содержит первый блок приемопе 7 редатчика преобразованной волны для передачи и приема преобразованных волн сигналов передачи и приема на блок приемопередатчика сигнала отдельного устройства мобильной наземной связи и с блока приемопередатчика сигнала отдельного устройства мобильной наземной связи; и устройство наземной связи, как портативное устройство содержит клавиатурный блок,дисплейный блок и блок речевого преобразователя, имеющий микрофон и громкоговоритель,обеспечивает соответствующую функцию устройства наземной связи и содержит второй блок приемопередатчика преобразованной волны, как упомянуто выше, для передачи и приема преобразованных волн сигналов передачи и приема на блок приемопередатчика сигнала базового устройства мобильной спутниковой связи и с блока приемопередатчика сигнала базового устройства мобильной спутниковой связи; причем портативное устройство используют для наземной связи, а устройство мобильной спутниковой связи может быть использовано как базовое устройство для передачи и приема через первый и второй блоки приемопередатчика преобразованной волны путем использования клавиатурного блока и блока речевого преобразователя, имеющего микрофон и громкоговоритель, портативного устройства при осуществлении мобильной спутниковой связи. Для приема и передачи на коротких расстояниях первые и вторые блоки приемопередатчика преобразованной волны предпочтительно используют преобразователи инфракрасного диапазона или модуляторы/демодуляторы радиодиапазона, которые могут передавать инфракрасные лучи или слабые электромагнитные волны. Как альтернативный вариант, возможно осуществлять передачу и прием по проводам вместо радиопередачи и радиоприема. В этой конструкции в областях наземного обслуживания пользователь может принимать наземное обслуживание, если будет носить с собой только портативное устройство малого размера для наземной связи. Когда устройства наземной и спутниковой связи располагаются в соседних районах в области наземного обслуживания и в диапазоне расстояний, позволяющих передавать инфракрасные лучи и слабые электромагнитные волны, вызов, принимаемый устройством мобильной спутниковой связи для линии системы связи программы '"Iridium", передается через первые и вторые блоки приемопередатчика преобразованной волны на блок речевого преобразователя на стороне портативного устройства мобильной наземной связи для осуществления предварительно определенной передачи и приема посредством возбуждающего громкоговорителя или вибратора. Соответственно, когда пользователь несет с собой одно портативное устройство малого 8 размера для наземной связи и передвигается так,что расстояние между двумя устройствами увеличивается, и выходит из диапазона, позволяющего осуществлять связь между первым и вторым блоками приемопередатчика преобразованной волны, состояние готовности базового устройства мобильной спутниковой связи выключается. Соответственно, таким образом, состояние готовности также выключается в заблокированной связи с отсоединенным портативным устройством. Такими способами возможно избежать неэкономного расхода энергии аккумуляторов в устройстве мобильной спутниковой связи. Когда планируется, что пользователь покидает область наземного обслуживания, портативное устройство наземной связи с помощью электрической связи подсоединяется к базовому устройству мобильной спутниковой связи. За счет этого возможно посылать вызов со стороны базового устройства мобильной спутниковой связи на спутники путем использования клавиатурного блока и дисплейного блока на стороне портативного устройства наземной связи. Таким способом возможно использовать устройство в любом месте Земли. Расположение клавиатурного блока и блока речевого преобразователя на стороне портативного устройства наземной связи делает возможным, в случае, когда память телефонных номеров для передачи вызова обеспечивается в портативном устройстве для спутниковой связи,обычное использование таких функций, как передача тонального сигнала вызова, создаваемого в портативном устройстве, а также обычное использование телефонной книги, записанной во внутренней памяти. Таким образом, нет необходимости записывать телефонную книгу независимым образом на сторонах двух устройств. Так как устройство мобильной спутниковой связи не имеет клавиатурного блока, дисплейного блока и блока речевого преобразователя, имеющего микрофон и громкоговоритель,его вес может быть соответственно уменьшен. Кроме того, так как это устройство может быть сделано цельным с портативным устройством за счет электрического соединения, пользователь может носить с собой портативное устройство,которое является очень легким по весу, в удобной сумке, в то же время помещая тяжелое устройство мобильной спутниковой связи в портфель при условии, что пользователь находится в области, позволяющей осуществлять передачу между первым и вторым блоками приемопередатчика преобразованной волны. В соответствии с настоящим изобретением возможно избирательно использовать портативное устройство наземной связи для связи на короткие расстояния и устройство мобильной спутниковой связи для связи на длинные расстояния. Очевидно, что стоимость связи таким образом может быть уменьшена. Кроме того, 9 так как часть клавиатурного блока и блока речевого преобразователя выполнены только на стороне портативного устройства наземной связи,соответственно вес устройства мобильной спутниковой связи может быть уменьшен. В соответствии с настоящим изобретением, возможно избирательно устанавливать множество портативных устройств, различных по форме и техническим условиям наземной связи при условии, что они имеют второй приемопередатчик преобразованной волны. Таким образом, возможно выбирать требуемые портативные устройства, такие как устройства PHS и устройства сотовой системы. Также возможно выбирать различные портативные устройства в различных странах, посещаемых в деловых поездках и тому подобных. Таким образом, возможно получать электрическое соединение. Кроме того, для устройства мобильной спутниковой связи существует проблема в том,что оно должно иметь значительное место для размещения аккумулятора. Так как это устройство требует высокой мощности, такой, чтобы передаваемые волны могли достичь комплекса,используемый аккумулятор должен неизбежно иметь большой размер, диктующий большой размер корпуса и большую толщину стенок корпуса, в результате получается корпус, который очень неудобно удерживать с точки зрения эргономики. Настоящее изобретение характеризуется такими признаками, что в устройстве, обычно называемом устройством мобильной спутниковой связи, использующем спутники, вращающиеся по орбитам вокруг Земли, как сетевые коммуникационные узлы, антенный блок содержащий микрополосковую плоскую антенну,выполненную на конце, имеет форму полого цилиндра и пространство для размещения аккумулятора сформировано в пространстве полого цилиндра под микрополосковой плоской антенной. Антенный блок может быть удлинен и укорочен, наклонен или повернут относительно корпуса устройства, или может быть там прикреплен. Антенна может быть смонтирована любым способом. Преимущественно, однако,антенна способна управлять своим углом и также может быть выдвинута для использования,так как устройство мобильной спутниковой связи передает и принимает слабые и высоконаправленные цифровые сигналы по отношению к спутникам. Антенна может быть отдельной микрополосковой плоской антенной или она может быть сложной антенной, полученной при коаксиальном расположении микрополосковой плоской антенны и спиральной антенны. Настоящее изобретение,кроме того, предлагает, как предпочтительную форму блока, в котором размещена упомянутая выше антенна,такую, при которой корпус выполнен удлинен 001192 10 ным в вертикальном направлении и имеет часть большой толщины, сформированную на одной стороне, причем полая цилиндрическая антенна вставлена в часть большой толщины. Это устройство может быть использовано как устройство мобильной спутниковой связи,работающее в одном режиме, который независимо позволяет осуществлять клавиатурный набор, передачу и прием. Предпочтительно, однако, устройство используют как устройство мобильной спутниковой связи, работающее в двух режимах, в котором клавиатурный набор, а также передача и прием могут осуществляться за счет использования клавиатурного блока,дисплейного блока и блока речевого преобразователя, имеющего микрофон и громкоговоритель, отдельного устройства мобильной связи для PHS или наземной связи. В случае применения настоящего изобретения к устройству мобильной спутниковой связи, работающему в одном режиме, способному независимо осуществлять клавиатурный набор,а также передачу и прием, соответственно корпус устройства имеет асимметричный профиль поперечного сечения по отношению к его передней поверхности, имеющей клавиатурный блок и дисплейный блок, так, что часть большой толщины формируется на одной стороне, и часть малой толщины формируется на другой стороне за передней поверхностью, причем полая цилиндрическая антенна вставлена в часть большой толщины, а внутреннее цилиндрическое пространство антенны используют как пространство для размещения аккумулятора. В случае применения настоящего изобретения к устройству мобильной спутниковой связи, которое работает в двух режимах и использует для осуществления клавиатурного набора, а также передачи и приема клавиатурный блок и блок речевого преобразователя устройства мобильной наземной связи, соответственно корпус устройства имеет передний установочный блок для установки отдельного устройства мобильной наземной связи, часть большой толщины формируется на одной стороне позади установочного блока, причем полая цилиндрическая антенна вставлена в часть большой толщины, а внутреннее цилиндрическое пространство антенны используют как пространство размещения аккумулятора. Как описано выше, соответственно, такое устройство мобильной спутниковой связи не содержит, по меньшей мере, клавиатурный блок, дисплейный блок и блок речевого преобразователя, имеющий микрофон и громкоговоритель, и способен осуществлять клавиатурный набор, а также передачу и прием посредством использования клавиатурного блока и блока речевого преобразователя устройства мобильной наземной связи, которое съемным образом установлено в установочном блоке. 11 С антенной, имеющей полую цилиндрическую форму, такую, что внутреннее цилиндрическое пространство используется как пространство для размещения аккумулятора, нет необходимости иметь независимое пространство для размещения аккумуляторов. Таким образом, возможно достичь сохранения очень большого пространства, особенно в устройстве мобильной спутниковой связи, требующем высокой мощности и, следовательно, аккумуляторного источника питания большого размера. В этом случае для антенны со стороны портативного устройства необходимо удерживать чувствительность связи во всех направлениях вокруг вершины, для того чтобы иметь возможность поддерживать качество линии для изменений относительного положения относительно спутниковой антенны устройства. Соответственно, антенна выполнена как сложная антенна, содержащая микрополосковую плоскую антенну и спиральную антенну в коаксиальном расположении, таким образом улучшается направленность при малом угле возвышения, а также аксиальное отношение. В устройстве мобильной спутниковой связи используется множество аккумуляторов большого размера, соединенных последовательно. Следовательно, цилиндрическая антенна неизбежно стремится иметь большой диаметр и длину. В соответствии с настоящим изобретением это преодолевается с помощью удлиненного в продольном направлении корпуса блока, как упомянуто выше, имеющего часть большой толщины, сформированную на одной стороне,причем полая цилиндрическая антенна вставлена в часть большой толщины. Когда принята такая форма корпуса, проблемой является, на какой стороне выполнена часть большой толщины. В соответствии с настоящим изобретением устанавливается место, в котором следует выполнить часть большой толщины для вставки антенны. Портативное устройство удерживают одной рукой, в то время, как другой рукой выполняют клавиатурный набор. Таким образом, устройство удерживают в пространстве, определяемом большим и указательным пальцами. Это пространство является клиноподобным, расширяющимся от основания до кончика большого пальца. Для того, чтобы портативное устройство удерживалось в таком пространстве, имеющем клиноподобный треугольный профиль поперечного сечения, соответственно само устройство также должно иметь клиноподобный треугольный профиль поперечного сечения. Это удобно с точки зрения эргономики. Соответственно, устройство имеет плоскую переднюю поверхность для обеспечения клавиатурного блока, дисплейного блока и так далее. 12 В соответствии с настоящим изобретением, в устройстве, которое дает возможность независимо осуществлять клавиатурный набор, а также передачу и прием, корпус устройства имеет асимметричный профиль поперечного сечения по отношению к передней поверхности,имеющей клавиатурный блок и дисплейный блок, так, что часть большой толщины выполнена на одной стороне и часть малой толщины на другой стороне, за передней поверхностью,причем полая цилиндрическая антенна вставлена в часть большой толщины. Устройства мобильной спутниковой связи могут использоваться как для связи на короткие расстояния, так и для связи на длинные расстояния и для связи с зарубежными странами. Однако при использовании для связи на короткие расстояния стоимость связи увеличивается. Следовательно, соответственно устройство мобильной спутниковой связи, работающее в двух режимах, используется в сочетании с устройством мобильной наземной связи для системыPHS связи или сотовой системы связи. Настоящее изобретение соответственно применимо к устройству, которое является подходящим в качестве двухрежимного устройства мобильной спутниковой связи, использующего для осуществления клавиатурного набора, а также передачи и приема клавиатурный блок и блок речевого преобразователя устройства мобильной наземной связи. Конкретно, корпус устройства имеет передний установочный блок для установки отдельного устройства мобильной наземной связи, и часть большой толщины,сформированную на одной стороне за установочным блоком, причем полая цилиндрическая антенна вставлена в часть большой толщины, а внутреннее цилиндрическое пространство антенны используют как внутреннее пространство для размещения аккумулятора. Краткое описание чертежей. На фиг. 1(А-В) представлено устройство мобильной спутниковой связи, работающее в двух режимах, как первый вариант выполнения изобретения, причем на фиг. 1(А) представлено устройство с электрическим соединителем базового устройства для спутниковой связи программы "Iridium", поддерживаемым в утопленном состоянии, на фиг. 1(В) представлено устройство с электрическим соединителем в поднятом состоянии, на фиг. 1(С) представлено устройство с портативным устройством, установленным в базовом устройстве; на фиг. 2(А) представлен вид спереди с частичным разрезом, показывающий устройство, представленное на фиг. 1(С), а на фиг. 2(В) представлено сечение по линии а-а на фиг. 1(С),без включения в него внутренней конструкции. на фиг. 3 представлен вид спереди, показывающий устройство мобильной спутниковой связи, работающее в двух режимах, как отлич 13 ный от предыдущего вариант выполнения изобретения. на фиг. 4 представлено сечение по линииb-b на фиг. 3, не показывающее внутреннюю конструкцию устройства с портативным устройством, укрепленным в нем; на фиг. 5(А-С) представлено устройство мобильной спутниковой связи, работающее в двух режимах, как еще один вариант выполнения изобретения, причем на фиг. 5(А) представлен вид в перспективе, показывающий базовое устройство для спутниковой связи программы"Iridium", на фиг. 5(В) представлен вид в перспективе с частичным разрезом, показывающее устройство, представленное на фиг. 5 (А), причем на фиг. 5(С) представлен вид в перспективе,показывающий устройство с портативным устройством, смонтированным в базовом устройстве. на фиг. 6(А) представлен вид спереди с частичным разрезом, показывающий устройство, представленное на фиг. 5(С), и на фиг. (6 В) представлено сечение по линии А-А, показанной на фиг. 6(А) без включения в него внутренней конструкции; на фиг. 7 представлена перспектива в разобранном виде, показывающая сложную антенну,представленную на фиг. 4; на фиг. 8 представлена блок-схема, показывающая конструкцию внутренней схемы портативного устройства В и базового устройства А для спутниковой связи программы "Iridium" в каждом из упомянутых выше вариантов выполнения, причем два устройства так соединены друг с другом, что сигналы взаимно передаются и принимаются через преобразователи инфракрасного диапазона; на фиг. 9 представлена блок-схема, показывающая конструкцию внутренней схемы портативного устройства В и базового устройства для спутниковой связи программы "Iridium" в каждом из упомянутых выше вариантов выполнения, причем два устройства так соединены друг с другом, что сигналы взаимно передаются и принимаются через модуляторы/демодуляторы радиочастотного диапазона для генерации и демодуляции несущих волн с низким коэффициентом направленного действия; на фиг. 10 представлена блок-схема, показывающая конструкцию внутренней схемы портативного устройства В и базового устройства А для спутниковой связи программы "Iridium" в каждом из упомянутых выше вариантов выполнения, причем два устройства так соединены друг с другом, что сигналы взаимно передаются и принимаются через электрооптические преобразователи и оптическое волокно между ними; на фиг. 11 представлен вид системы мобильной спутниковой связи программы "Iridium", использующей комплекс, расположенный 14 вдоль орбит вокруг Земли как сетевые коммутационные узлы; на фиг. 12 представлен вид хорошо известной системы мобильной связи для PHS; и на фиг. 13(А-С) представлено устройство мобильной спутниковой связи, работающее в одном режиме, для связи программы "Iridium",которое отличается от упомянутых выше вариантов выполнения, причем на фиг. 13(А) представлен вид спереди, на фиг. 13 (В) представлен вид сверху, на фиг. 13(С) представлено сечение по линии А-А на фиг. 13(А), не включающее в себя внутренней конструкции. Подробное описание предпочтительных вариантов выполнения Далее предпочтительные варианты выполнения изобретения подробно описаны на конкретных примерах со ссылками на соответствующие чертежи. Необходимо отметить, что,если не указано другое, размеры, материалы,формы, расположение и т.п. составных частей,описанных в связи с вариантами выполнения, не являются ограничениями, а приведены в качестве примера. На фиг. 1(А-С), 2(А) и 2(В) представлено устройство мобильной спутниковой связи, работающее в двух режимах, составляющее предмет изобретения. Буквой А обозначено базовое устройство, которое не содержит, по меньшей мере, клавиатурный блок, дисплейный блок и блок речевого преобразователя, имеющий микрофон и громкоговоритель, и необходим для обеспечения функции устройства системы связи программы "Iridium". Буквой В обозначено портативное устройство, которое используют дляPHS системы связи или сотовой системы связи и обеспечивает хорошо известную функцию устройства мобильной наземной связи. Базовое устройство А удлинено в вертикальном направлении, по существу имеет прямоугольную форму и имеет по существу прямоугольный паз 1, открытый с передней поверхности и в основном выполненный на высоту полного вертикального размера устройства. Портативное устройство В для PHS системы связи или сотовой системы связи и т.п. может быть размещено в пазу 1. В пазу 1 электрический соединитель 3 расположен таким образом, что он может быть поднят от и опущен к нижней части паза 1 за счет вертикального скольжения скользящей клавиши 2, которая расположена на боковой стенке устройства А и также служит как выключатель его электропитания. Пара внутренних выступов 4 механического соединителя расположена на правой и левой стороне внутренних стенок устройства, определяющих паз 1. Выступы 4 механического соединителя под действием пружин направляются навстречу друг другу. Как представлено на фиг. 2 (В), каждый из выступов механического соединителя имеет 15 профиль сечения в виде по существу прямоугольного треугольника с клиноподобным концом. Конец выступа 4 механического соединителя может входить в зацепление с и прикрепляться к связанному с ним пазу 11 механического соединителя на стороне портативного устройства В за счет прижимной пружины 15 А,расположенной внутри выступа 4 механического соединителя. Размер выступа 4 механического соединителя вплоть до клиноподобного его конца устанавливается таким, как требуется; например, его устанавливают таким, чтобы позволить осуществлять избирательную установку множества устройств PHS системы связи или сотовой системы связи, имеющих различные формы (т.е. ширину) в качестве портативного устройства В. Более конкретно, для портативного устройства В для PHS системы связи и сотовой системы связи первоначальным является тот факт, что паз 12 для размещения электрического соединителя, выполненный в нижней части и пазы 11 для механического соединителя 11, в которые попадают клиноподобные концы выступов 4 механического соединителя, расположенные на правой и левой боковых стенках базового устройства А, находятся в подобранной позиции соединения. При этом расположении возможно установить портативные устройства В 1 и В 2, имеющие различные формы (т.е. ширину), как показано на фиг. 2(В). В этом варианте выполнения верхняя стенка паза 1 частично удалена таким образом,чтобы антенна 13 портативного устройства В могла проходить через верхнюю стенку паза 1. Базовое устройство А имеет такой профиль поперечного сечения, что его задняя поверхность имеет выпуклую часть на одной стороне, цилиндрическое пространство 5, в котором можно разместить аккумулятор большого размера, формируется в выпуклой части, и цилиндрический корпус 5 А цилиндрического пространства 5 служит как антенна. Как описано выше, портативное устройство В этого варианта выполнения, используемое для PHS системы связи и сотовой системы связи, имеет паз для размещения электрического соединителя 12, сформированный на дне, и пазы 11 механического соединителя, сформированные на левой и правой боковых поверхностях. Портативное устройство В также имеет антенну 13, которая выступает вертикально с левой стороны верхней части, лампу приема вызова 19 и громкоговоритель 33 приемника, расположенный на верхней части его передней поверхности, и дисплейный блок 14, расположенный в нижней части передней поверхности для отображения такой различной информации как данные, передаваемые посредством клавиатурного ввода или тому подобного. Кроме того, нижняя часть передней поверхности имеет выключатель электропитания, 001192 16 искатель вызова для передачи сигнала вызова,служебные клавиши 15, составляющие переключатели телефонного вызова, и так далее,десять клавиш 16, расположенных под клавишами обслуживания, и функциональные клавиши 17 для управления уровнем громкости, выбора функции и других различных функций. Совместно с функциональными клавишами 17,клавиша выбора 17F, имеющая светодиод, обеспечена для выбора линии связи программы"Iridium". При нажатии клавиши выбора 17F светодиод включается для указания того, что осуществлена связь по линии связи программы"Iridium". Номером 34 обозначен микрофон. Клавиша выбора 17F управляется посредством электрической связи так, что светодиод включен тогда и только тогда, когда электрический соединитель 3 на стороне базового устройства А подсоединен электрической связью. В этом варианте выполнения за счет установки соответствующего портативного устройства В в базовом устройстве А в состоянии, когда скользящая клавиша 2 находится в нижней установленной позиции так, что электрический соединитель 3 удерживается утопленным в нижней части, (т.е. в состоянии выключенного питания "off"), клиноподобные концы пары выступов 4 механического соединителя, расположенные на правой и левой внутренних боковых стенках паза 1, сдвигаются еще дальше, противодействуя воздействию пружин, прижимающих их, и затем вводятся в зацепление путем защелкивания в пазах 11 механического соединителя, расположенных на боковых поверхностях портативного устройства В под действием пружин, их прижимающих. После зацепления, при поднятии скользящей клавиши 2 электрический соединитель 3 поднимается из его положения в нижней части и входит в паз 12 для размещения электрического соединителя, выполненный в нижней части на дне, и закрепляется в нем. Таким образом, два устройства надежным образом прикреплены друг к другу посредством трехточечной опоры. Кроме того, скользящая клавиша 2 также служит как выключатель питания, а источник питания для базового устройства А находится в рабочем или нерабочем режиме в заблокированной связи по отношению к закреплению портативного устройства В в определенном положении. Таким образом, возможно избежать неэкономного расхода энергии аккумулятора. На фиг. 3 и 4 представлен отличный от предыдущего вариант выполнения устройства мобильной спутниковой связи, работающего в двух режимах. Снова в этом варианте выполнения базовое устройство А 1 удлинено в вертикальном направлении, по существу имеет прямоугольную форму и прямоугольный паз 1, открытый с передней поверхности и в основном выполненный на высоту полного вертикального размера устройства. Однако, в этом варианте 17 выполнения базовое устройство А 1 не имеет никакой верхней стенки паза А 1, таким образом,давая возможность вставлять в него путем задвигания внутрь упомянутое выше портативное устройство В. Кроме того, базовое устройство А 1 имеет вертикальный рельсоподобный выступ 4 А, проходящий вдоль передней поверхности задней стенки, определяющей паз 1 А, и имеющий перевернутый трапецеидальный профиль поперечного сечения. Электрический соединитель 3 поднят в нижней части. Портативное устройство В на PHS системы связи или сотовой системы связи имеет вертикальный рельсоподобный паз 11 А для приема рельсоподобного выступа 4 А при задвигании. Паз 12 для размещения электрического соединителя выполнен в нижней части. В этом варианте выполнения посредством вставки портативного устройства В путем задвигания вниз в паз 1 с рельсоподобным выступом 4 А, находящимся в зацеплении с рельсоподобным пазом 11 А, электрический соединитель 3 принимается в паз для размещения электрического соединителя 12 и прикрепляется к пазу для электрического соединителя 12. В портативном устройстве В для PHS системы связи и сотовой системы связи в этом варианте выполнения паз для размещения электрического соединителя 12, выполненный в нижней части, и рельсоподобный паз 11 А, который введен в зацепление с рельсоподобным выступом 4 А, находятся в подобранной части соединения друг с другом. Таким образом, как показано на фиг. 4,возможно избирательно устанавливать портативные устройства В 1 и В 2, имеющие различные формы (т.е. ширину), и два устройства А и В могут быть надежно прикреплены друг к другу с помощью опоры в виде двух поверхностей,т.е. нижних поверхностей и задних поверхностей. На фиг. 5(А-С) и 6 представлен еще один вариант выполнения устройства мобильной спутниковой связи в соответствии с настоящим изобретением. Главным образом раскрыто отличие этого варианта выполнения от предыдущих. Базовое устройство А имеет преобразователь 12 а инфракрасного диапазона, расположенный в нижней части паза 1, а портативное устройство В имеет преобразователь 3 а инфракрасного диапазона, расположенный в нижней части. Преобразователи 12 а и 13 а инфракрасного диапазона могут быть связаны непосредственно друг с другом для осуществления электрического соединения. Базовое устройство А имеет пару выступов 4 механического соединителя, расположенных на поверхностях правой и левой внутренних стенок паза 1 и направленных посредством действия пружин навстречу друг другу. Базовое устройство А имеет выключатель 2 электропитания, расположенный на одной боковой стенке. При включении выключателя 2 18 электропитания спутниковая связь устанавливается в состояние готовности. Это возможно обеспечить в дополнение к выключателю 2 электропитания за счет вторых выключателей 11F, каждый из которых расположен в пазу 4 механического соединителя для того, чтобы позволить осуществлять автоматическое переключение между состоянием готовности спутниковой связи и выключенными состояниями"off" в заблокированной связи в зависимости от установки портативного устройства В. Светодиод 21, расположенный в верхней части базового блока А, позволяет определить,находится ли спутниковая связь в состоянии готовности "stand-by" или в выключенном состоянии "off", и также, передается или принимается вызов спутниковой связи. Светодиод 21 указывает на выключенное состояние спутниковой связи путем излучения красного света, указывает на состояние готовности путем излучения зеленого света, указывает на состояние передачи или приема путем излучения мигающего зеленого света и указывает на состояние, когда аккумулятор израсходован,путем излучения мигающего красного света. Как раскрыто выше, портативное устройство В для PHS системы связи и сотовой системы связи в этом варианте выполнения имеет преобразователь 12 а инфракрасного диапазона,расположенный в нижней части, и пазы 11 механического соединителя, расположенные на поверхностях левой и правой внутренних боковых стенок, и также факультативно имеет выключатели 11F, которые расположены в пазах 11 механического соединителя и позволяют использовать линию связи программы "Iridium". Когда выключатели 11F отжаты через пазы 11 механического соединителя и выключатель 2 питания выключается, дисплейный блок 14 отмечает, что связь на линии связи программы"Iridium" установлена. В этом варианте выполнения путем принудительной вставки подходящего портативного устройства В вниз в паз 1 базового устройства А и при нахождении выключателя 2 электропитания во включенном положении "on", клиноподобные концы выступов 4 механического соединителя, расположенные на поверхностях правой и левой внутренних боковых стенок паза 1, сдвигаются еще дальше, противодействуя пружинам, прижимающим их, и затем входят в зацепление путем защелкивания в пазах 11 механического соединителя, расположенных на боковой стороне портативного устройства В,таким образом воздействуя на выключатели 11F через пазы 11 механического соединителя. При осуществлении описанного выше зацепления, дисплейный блок 14 показывает, что установлена связь на линии связи программы"Iridium", и в то же время преобразователи 3 а и 12 а инфракрасного диапазона двух устройств приведены в непосредственную связь друг с 19 другом для осуществления электрического соединения. Далее раскрыта форма антенны в базовом устройстве А, использующем спутниковую связь, в каждом из описанных выше вариантов выполнения со ссылкой на фиг. 5(А-В) и 7. Как показано на фиг. с 1 по 7, и в особенности на фиг. 2(В), базовое устройство А имеет такой профиль поперечного сечения, что его задняя поверхность имеет выпуклую часть,сформированную на одной стороне, т.е. на правой стороне (или на левой стороне, для вида спереди базового устройства А) вертикального центра. Цилиндрическое пространство 5 А, в котором можно размещать аккумулятор 45 большого размера, выполнено в выпуклой части, и цилиндрический корпус 5 цилиндрического пространства 5 А играет роль сложной антенны. Сложная антенна 5, как показано на фиг. 1,содержит микрополосковую плоскую антенну и спиральную антенну, причем эти антенны являются коаксиальными по отношению друг к другу. На чертеже номером 51 обозначена микрополосковая плоская антенна (обозначаемая в дальнейшем сокращенно как MSA) одноточечной системы источника питания, расположенной с задней стороны, номером 52 обозначена спиральная антенна, и номером 53 обозначен проводник в форме диска, служащий для заземления MSA 51, а также для подачи энергии на спиральную антенну 52. Номером 51 а обозначен контактный штырь MSA, номером 51b - подобный пакету излучающий элемент MSA, номером 51 с обозначена диэлектрическая основа MSA, номером 52 а обозначена диэлектрическая опора, поддерживающая спиральную антенну, номером 52b обозначен линейный излучающий элемент спиральной антенны, номером 52 с обозначен изолятор для предотвращения взаимного контакта излучающего элемента при пересечении в нижней части спиральной антенны. Номером 52d обозначено пересечение излучающего элемента в нижней части спиральной антенны 52. Контактный штырь 51 а источника питания расположен в положении, отклоненном от диагонального центра пакетоподобного излучающего элемента 51b. Линия 51d снабжена энергией,которая подсоединяется к контактному штырю 51 а источника питания с задней стороны MSA 51, проводится через диэлектрическую опору 52 а и на внешнюю сторону аккумулятора 45. Линейный излучающий элемент 52b формируется вдоль периферийной части диэлектрической опоры 52 а, и его верхние концы соединяются посредством токовой или емкостной связи с проводником 53 для снабжения энергией. В MSA антенне 51 требуемая частота для осуществления круговой поляризации может быть получена путем регулирования диаметра и длины цилиндрического элемента, диэлектриче 001192 20 ской проницаемости и толщины диэлектрической основы 51 с, и так далее. Частота изменяется от нескольких МГц до нескольких десятков МГц в зависимости от ширины и размера спиральных антенн 52, и необходимо предварительно принимать во внимание изменения. За счет выполнения спиральной антенны 52 и MSA 51 идентичными по форме (т.е. профилю сечения и размеру), как в этом варианте выполнения, существенно однородная направленность может быть получена по существу во всех направлениях к вершине от малых углов возвышения. Множество однофазных сухих гальванических элементов 45 могут быть расположены последовательно как аккумуляторный источник питания внутри сложной антенны путем удаления MSA 51 (содержащей проводник 53 в форме диска), затем удаленная MSA 51 (содержащая проводник 53 в форме диска) может быть установлена на открытой вершине антенны и может быть подобрана крышка 55. Когда устанавливают MSA 51, линия 51d снабжения энергией,идущая вдоль поверхности внутренней стенки сложной антенны 5, подсоединяется к контактному штырю 51 а источника питания. На фиг. 13(А-С) представлен еще один вариант выполнения изобретения, это однорежимное устройство мобильной спутниковой связи, составленное с помощью единственного базового устройства А для системы связи программы "Iridium" без совмещения с портативным устройством В для системы наземной связи. Базовое устройство А имеет цилиндрическое пространство 5 А для размещения аккумулятора 45 большого размера, и цилиндрический корпус 5 цилиндрического пространства 5 А служит как антенна. Это базовое устройство А имеет клиноподобный треугольный профиль поперечного сечения, так, что его можно легко захватить. Это является удобным с точки зрения эргономики. Базовый блок А удлинен в вертикальном направлении, по существу имеет прямоугольную форму, и его передняя поверхность имеет блок речевого преобразователя и другие различные схемы. Передняя поверхность также имеет громкоговоритель приемника 33 А и дисплейный блок 14 А, расположенный ниже их для отображения различной информации, такой как данные, передаваемые посредством клавиатурного набора, или тому подобное. Передняя поверхность, кроме того, имеет функциональные клавиши 17 А для регулирования уровня громкости, выбора функции и различных других функций и десять клавиш 16 А,расположенных в нижней части. Выключатель питания, искатель вызова и служебные клавиши 15, расположенные в нижней части и составляющие переключатели телефонного вызова,расположенные на нижней части. Номером 34 А 21 обозначен микрофон. Что касается оставшейся части конструкции, антенна 5 и профиль поперечного сечения корпуса этого базового устройства являются такими же, как и в предыдущих вариантах выполнения. На фиг. 8 представлена блок-схема, показывающая конструкцию внутренней схемы базового устройства А для системы связи программы "Iridium" и портативного устройства В,используемого в предыдущих вариантах выполнения, представленных на фиг. с 1 по 7, в частности, варианте выполнения, представленном на фиг. 5(А-С), 6(А) и 6(В). Со ссылкой на чертеж, на одной из поверхностей портативного устройства В расположены микрофон 34, громкоговоритель 33,клавиатурный блок/контроллер 35 (включая память телефонной книги), дисплейный блок 14,кодер 37 для преобразования аналогового сигнала речи в данные импульсно-кодовой модуляции (РСМ), и наоборот, и интерфейс 38 "человек-машина" (MMI), осуществляющий такие процессы интерфейса пользователя, как управление клавиатурой и управление дисплейным блоком. Функциональная схема устройства связи программы "Iridium", которая необходима для передачи и приема РСМ данных из кодера 37 через линию системы связи программы "Iridium", расположена на стороне базового устройства А. Функциональная схема устройства наземной связи, которая необходима для передачи и приема РСМ данных от кодера 37 на базовые станции и от базовых станций, располагается на стороне портативного устройства В. Вокодер 39, канальный уровень 40, канальный кодер 41, радиочасть 42 и модулятор/демодулятор 43 расположены в каждом из двух устройств. Вокодер 39 сжимает и расширяет РСМ данные. Канальный уровень 40 представляет собой радиоконтроллер для радиосвязи и разделяется на уровни в зависимости от роли регулирования. Канальный кодер 41 преобразует данные от канального уровня 40 или вокодера 39 в флейм (flame)-формат линии связи программы "Iridium" или линии наземной связи путем добавления преамбулы, уникальных слов,коррекции ошибки, кода детектирования и т.п. Радиочасть 42 имеет функцию установки радиоканала линии связи программы "Iridium" или линии наземной связи и осуществляет частотное преобразование по отношению к предварительно определенной радиочастоте. Модулятор/демодулятор 43 демодулирует аналоговый сигнал из радиочасти 42 в цифровые данные и выделяет требуемые волновые данные с помощью фильтра с ограниченной полосой частот и автоматической регулировки усиления (AGC), и также модулирует цифровые данные от канального кодера 41 и ограничивает модулированные данные до минимума необходимой полосы пропускания через фильтр с ограниченной полосой 22 частот. Что касается аккумуляторов 44 и 45,сухих гальванических элементов, гальванических элементов на ионах лития, никельводородных гальванических элементов и так далее, они используются и размещаются в соответствующих устройствах. Функции упомянутой выше конструкции схемы далее раскрыты в связи с вариантом выполнения, представленным на фиг. 5 (А-С) и 6(А) и 6(В). За счет установки портативного устройства В в базовом устройстве А выключатели 11F автоматически включаются. Затем за счет включения выключателя 2 электропитания преобразователи 3a 12a инфракрасного диапазона устройств А и В приводятся в непосредственный контакт и электрическим образом соединяются между собой. Светодиоды 17F и 21 портативного и базового устройств А и В, таким образом включаются, чтобы обозначить, что установлена связь на линии системы связи программы "Iridium". Для того чтобы сделать вызов в этом состоянии, сигнал вызова передают со стороны портативного устройства В при использовании искателя вызова или десяти клавиш 16, расположенных ниже. Сигнал вызова передается через MMI 38 на преобразователь 12a инфракрасного диапазона в портативном устройстве В. Преобразователь 12a инфракрасного диапазона преобразует входной сигнал вызова в инфракрасные лучи, которые передаются на преобразователь 3a инфракрасного диапазона на стороне базового устройства А. Преобразователь 3a инфракрасного диапазона демодулирует принятые инфракрасные лучи в исходный сигнал. Этот сигнал посылается через радиочасть 42. После передачи вызова базовое устройство принимает отклик приема-вызова противоположной стороны, и затем отсоединение устройства противоположной стороны визуально подтверждается на стороне портативного устройства В в потоке преобразованного сигнала как описано выше. Затем начинается предварительно определенное обслуживание. Речевой сигнал от микрофона на стороне портативного устройства В преобразуется в кодере 37 в РСМ данные, которые передаются через преобразователи 12a и 3a инфракрасного диапазона на вокодер 39 в базовом устройстве А. Таким образом, РСМ данные могут быть посланы через канальный кодер 41 и радиочасть 42 на линию системы связи программы "Iridium". Операции приема-вызова и приема осуществляются теми же способами, что описанные выше, через преобразователи 12 а и 3 а инфракрасного диапазона. Если преобразователи 12 а 3 а инфракрасного диапазона высокого коэффициента направленного действия используются как описано выше, эти преобразователи 12 а и 3 а инфракрасного диапазона должны удерживаться в непо 23 средственной связи друг с другом для электрического соединения. Соответственно, электрическое соединение может быть получено с низким коэффициентом направленности и в узком диапазоне расстояний передачи от 1 до 5 м. В таком случае электрическое соединение может быть получено, если базовые и портативные устройства А и В пользователь несет отдельно,например, при размещении портативного устройства В в кармане пиджака, и размещении базового устройства А в портфеле. На фиг. 9 представлена блок-схема такого варианта выполнения. В этом варианте выполнения плоские антенны 25 и 26 для передачи и приема слабых электромагнитных волн расположены на устройствах А и В. Плоские антенны 25 и 26 могут быть расположены в любом месте на устройствах А и В. Кроме того, модуляторы/демодуляторы 22 и 23 радиодиапазона для модуляции описанных выше РСМ данных или тому подобных по отношению к несущим волнам и также демодуляции принятых несущих волн в РСМ данные или им подобные расположены на устройствах А и В в предварительно определенных их местах. Слабые электромагнитные волны (которые далее упоминаются как несущие волны), полученные как результат модуляции в модуляторах/демодуляторах 22 и 23 радиодиапазона, могут передаваться и приниматься между плоскими антеннами 25 и 26 с низким коэффициентом направленного действия и в узком диапазоне от 1 до 5 м. В описанной выше конструкции отмеченные выше функции могут быть достигнуты путем модуляции РСМ данных или им подобных по отношению к несущим волнам в устройствах А и В и передаче несущих волн через плоские антенны 25 и 26 и также демодуляции принятых несущих волн в модуляторах/демодуляторах радиодиапазона других устройств В и А. В частности, в отличие от предыдущих вариантов выполнения, несущие волны могут быть приняты через плоские антенны 25 и 26 устройств А и В, даже когда портативное устройство В не установлено в базовом устройстве А, например, когда портативное устройство В помещено в карман пиджака, в то время, как базовое устройство А помещено в портфель. Когда пользователь находится в области, в которой могут быть приняты несущие волны, контроллеры 27 и 28, подсоединенные электрическим образом, расположенные в устройствах А и В, обнаруживают это, и, как результат, светодиод 17F клавиши портативного устройства В и светодиод 21 базового устройства А включаются, таким образом отмечая, что существует состояние готовности линии связи системы программы "Iridium". Пользователь, даже имеющий в портфеле базовое устройство А, может подтвердить, что светодиод 17F клавиши на стороне портативно 001192 24 го устройства В находится во включенном положении и войти в связь программы "Iridium". Когда пользователь несет только портативное устройство В, пользователь может покидать область, в которой могут приниматься несущие волны устройств А и В. Это определяется контроллерами 27 и 28 устройств А и В, подсоединенными электрическим образом. В результате светодиод 17F клавиши портативного устройства части В и светодиод 21 базового устройства А выключается или обеспечивает красный свет, отмечая, что связь на линии связи системы программы "Iridium" больше не существует. Также подсоединенный электрическим образом контроллер 27 на стороне базового устройства А выключает выключатель 29 электропитания, таким образом приводя устройство в выключенное состояние или состояние отсутствия готовности. При нахождении светодиода 17F портативного устройства В в выключенном состоянии, пользователь визуально подтверждает, что связь программы "Iridium" не может быть осуществлена и что возможно использовать только линию наземной связи. Когда пользователь, несущий портативное устройство В, входит в область, в которой несущие волны могут быть снова приняты, подсоединенные электрическим образом контроллеры 27 и 28 устройств А и В определяют это. В результате выключатель 29 электропитания базового устройства А включается снова, и светодиоды 17F и 21 устройств А и В включаются для того, чтобы отметить, что линия связи системы программы "Iridium" существует. На фиг. 10 представлен еще один вариант выполнения, в котором обеспечены электрооптические преобразователи 46 и 47 для передачи и приема сигнала через оптическое волокно. Результаты изобретения Как описано выше, в соответствии с настоящим изобретением возможно избирательно использовать две различных функции устройства, т.е. функцию устройства мобильной спутниковой связи и функцию устройства наземной связи. При использовании только функции устройства наземной связи, в отличие от устройства, работающего в двух режимах, известного уровня техники, нет необходимости носить с собой большой и тяжелый корпус устройства, и пользователь не обременен его большим весом. В соответствии с настоящим изобретением, в дополнение к созданию устройства, которое является подходящим с точки зрения эргономики, возможно создать устройство мобильной спутниковой связи, работающее в двух режимах, которое использует для работы клавиатуры и также передачи и приема такие составные части, как клавиатурный блок, блок речевого преобразователя устройства мобильной наземной связи. Так как возможно избирательно использовать устройство мобильной наземной 25 связи для связи на короткие расстояния и устройство мобильной спутниковой связи для связи на длинные расстояния, очевидно, что может быть получено снижение стоимости связи. Кроме того, так как клавиатурный блок и блок речевого преобразователя расположены только на стороне устройства мобильной наземной связи,вес устройства мобильной спутниковой связи может быть соответственно уменьшен. В соответствии с настоящим изобретением, для глобальной связи, такой, как связь программы "Iridium", может быть избирательно использовано множество различных устройств наземной связи для PHS системы связи или сотовой системы связи, в зависимости от областей, где такие устройства продаются и используются. Т.е. возможно с легкостью замещать устройство наземной связи теми, что предписаны, в различных странах или областях. В соответствии с настоящим изобретением, создание полой цилиндрической антенны,внутреннее цилиндрическое пространство которой используется как пространство для размещения аккумулятора, позволяет обеспечить распределение с любым независимым пространством установки аккумулятора. Это позволяет сохранять очень большое пространство особенно в устройстве мобильной спутниковой связи,которое требует высокой мощности и большого размера аккумуляторного источника питания. Путем конструирования антенны как сложной антенны, содержащей микрополосковую плоскую антенну и спиральную антенну в коаксиальном расположении, возможно поддерживать качество линии связи и также поддерживать чувствительность во всех направлениях вокруг вершины, безотносительно изменений положения между спутником и антенной. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Двухрежимное устройство мобильной спутниковой связи, обеспечивающее функцию устройства мобильной наземной связи в дополнение к функции устройства мобильной спутниковой связи, содержащее; базовое устройство, способное обеспечить функцию устройства мобильной спутниковой связи; и портативное устройство наземной связи,содержащее клавиатурный блок, дисплейный блок и блок речевого преобразователя, имеющий микрофон и громкоговоритель, и обеспечивающее соответствующую функцию устройства мобильной наземной связи; причем выполнены пазы и выступы как механические соединители на двух устройствах для механического соединения двух устройств друг с другом и обеспечены электрические соединители на двух устройствах для электрического соединения клавиатурного блока, дисплейного блока и блока речевого преобразова 001192 26 теля, имеющего микрофон и громкоговоритель,на стороне портативного устройства наземной связи и блока функции устройства мобильной спутниковой связи на стороне базового устройства друг с другом, когда два устройства механически соединены друг с другом. 2. Двухрежимное устройство мобильной спутниковой связи по п.1, отличающееся тем,что обеспечен единственный электрический соединитель для осуществления упомянутого выше электрического соединения и обеспечены многочисленные механические соединители,которые могут быть разнесены на различные расстояния, для механического соединения двух устройств. 3. Двухрежимное устройство мобильной спутниковой связи по п.1, отличающееся тем,что для механического соединения обеспечен рельсоподобный механический соединитель,сдвигаемый в заранее определенном осевом направлении, а электрический соединитель для электрического соединения расположен в конце движения механического соединителя в осевом направлении и в фиксированной плоскости, содержащей траекторию оси движения механического соединителя. 4. Устройство мобильной связи, способное обеспечить функцию устройства мобильной спутниковой связи, и содержащее блок приемопередатчика сигнала для передачи и приема преобразованной волны сигналов передачи и приема предпочтительно данных импульснокодовой модуляции (РСМ) на отдельное устройство наземной связи и с отдельного устройства наземной связи. 5. Двухрежимное устройство мобильной спутниковой связи, содержащее: устройство мобильной связи, способное обеспечить функцию устройства мобильной спутниковой связи и содержащее первый блок приемопередатчика преобразованной волны для передачи и приема преобразованных волн сигналов передачи и приема на блок приемопередатчика сигнала отдельного портативного устройства наземной связи и с блока приемопередатчика сигнала отдельного портативного устройства наземной связи; устройство наземной связи, обеспеченное как портативное устройство, содержащее клавиатурный блок, дисплейный блок и блок речевого преобразователя, имеющий микрофон и громкоговоритель, обеспечивающее соответствующую функцию устройства наземной связи и содержащее второй блок приемопередатчика преобразованной волны для передачи и приема преобразованных волн сигналов передачи и приема на блок приемопередатчика сигнала устройства мобильной связи и с блока приемопередатчика сигнала устройства мобильной связи; причем портативное устройство используют для наземной связи, а устройство мобильной 27 связи может быть использовано как базовое устройство для передачи и приема через первый и второй блоки приемопередатчика преобразованной волны путем использования клавиатурного блока и блока речевого преобразователя,имеющего микрофон и громкоговоритель, портативного устройства при осуществлении мобильной спутниковой связи. 6. Двухрежимное устройство мобильной спутниковой связи по п.5, отличающееся тем,что при переноске пользователем с собой одного портативного устройства наземной связи и передвижении так, что расстояние между двумя устройствами увеличивается, и выходе из диапазона, позволяющего осуществлять связь между первым и вторым блоками приемопередатчика преобразованной волны, состояние готовности устройства мобильной связи выключается. 7. Устройство мобильной спутниковой связи, использующее спутники, вращающиеся по орбитам вокруг Земли, в качестве коммутационных узлов сети или двухрежимное устройство мобильной спутниковой связи, обеспечивающее функцию устройства мобильной наземной связи в дополнение к функции устройства мобильной спутниковой связи, в котором устройство содержит антенный блок, содержащий микрополосковую плоскую антенну, выполненную на конце, а антенный блок имеет форму полого цилиндра, определяющую пространство для размещения аккумулятора как полое цилиндрическое пространство под микрополосковой антенной. 8. Устройство мобильной спутниковой связи по п.7, отличающееся тем, что устройство имеет корпус, удлиненный в вертикальном направлении, имеющий часть большой толщины,сформированную на одной стороне, причем полая цилиндрическая антенна вставлена в часть большой толщины. 9. Устройство мобильной спутниковой связи по п.7, отличающееся тем, что антенный блок может быть удлинен и укорочен, наклонен или повернут относительно корпуса устройства или прикреплен к корпусу устройства. 10. Устройство мобильной спутниковой связи по п.7, отличающееся тем, что антенный блок представляет собой сложную антенну, со 001192 28 держащую микрополосковую антенну и спиральную антенну в коаксиальном расположении. 11. Устройство мобильной спутниковой связи, использующее спутники, вращающиеся по орбитам вокруг Земли, в качестве коммутационных узлов сети или двухрежимное устройство мобильной спутниковой связи, обеспечивающее функцию устройства мобильной наземной связи в дополнение к функции устройства мобильной спутниковой связи, в котором корпус устройства имеет асимметричный профиль поперечного сечения по отношению к передней поверхности, имеющей клавиатурный блок и дисплейный блок, так что часть большой толщины сформирована на одной стороне и часть малой толщины - на другой стороне, за передней поверхностью, причем полая цилиндрическая антенна вставлена в часть большой толщины, а внутреннее цилиндрическое пространство антенны является пространством для размещения аккумулятора. 12. Устройство мобильной спутниковой связи, использующее спутники, вращающиеся по орбитам вокруг Земли, в качестве коммутационных узлов сети или двухрежимное устройство мобильной спутниковой связи, обеспечивающее функцию устройства мобильной наземной связи в дополнение к функции устройства мобильной спутниковой связи, в котором устройство имеет передний установочный блок для установки отдельного устройства мобильной наземной связи, а также часть большой толщины, сформированную на одной стороне позади установочного блока, причем полая цилиндрическая антенна вставлена в часть большой толщины, а внутреннее цилиндрическое пространство антенны является пространством для размещения аккумулятора. 13. Устройство мобильной спутниковой связи по п.12, отличающееся тем, что способно обеспечить клавиатурный набор, а также передачу и прием путем использования клавиатурного блока и блока речевого преобразователя устройства мобильной наземной связи, которое съемным образом установлено в установочном блоке.
МПК / Метки
МПК: H04B 7/185, H01Q 1/28, H04M 1/02
Метки: устройство, двухрежимное, связи, мобильной
