Трансформаторная подстанция

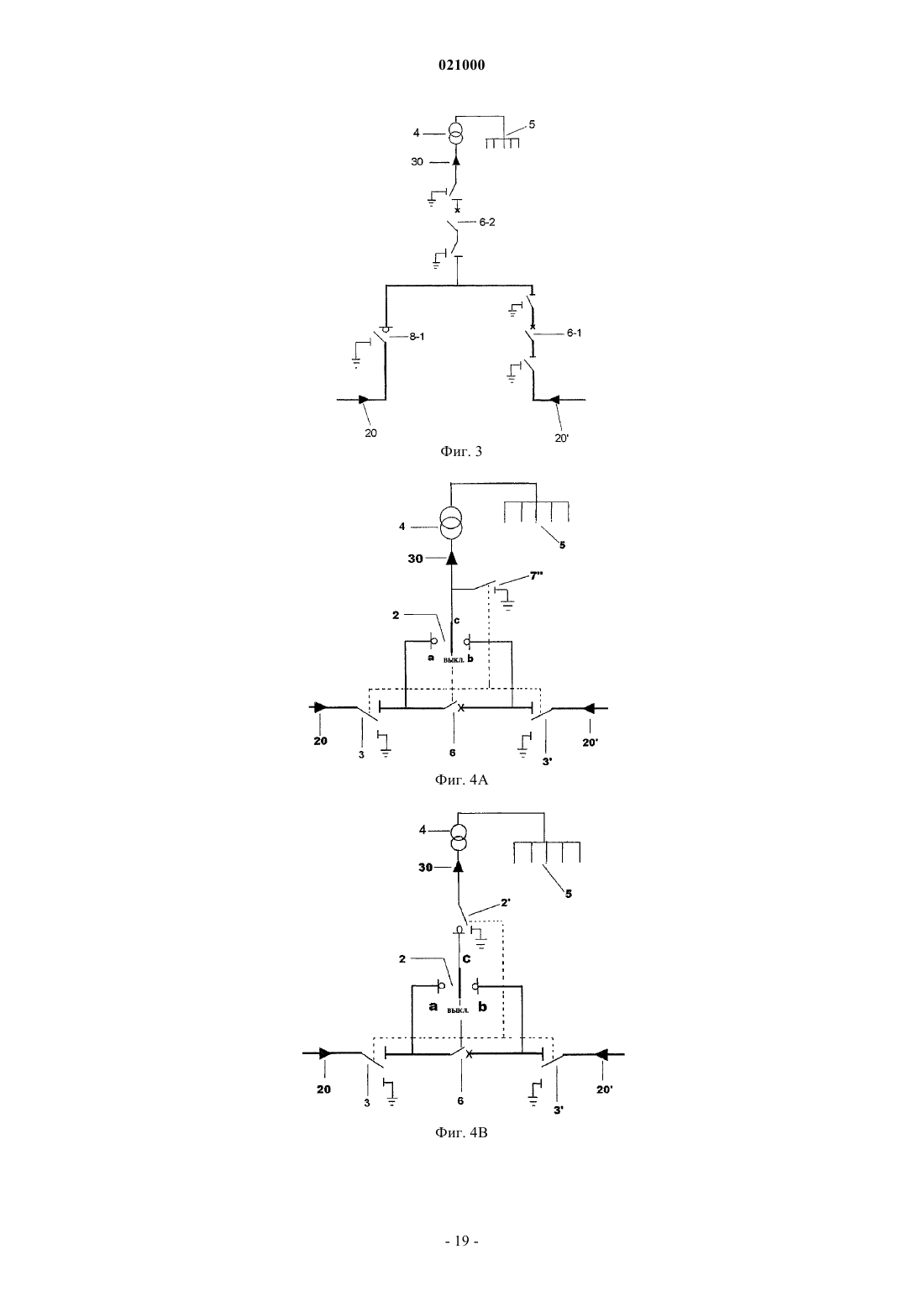

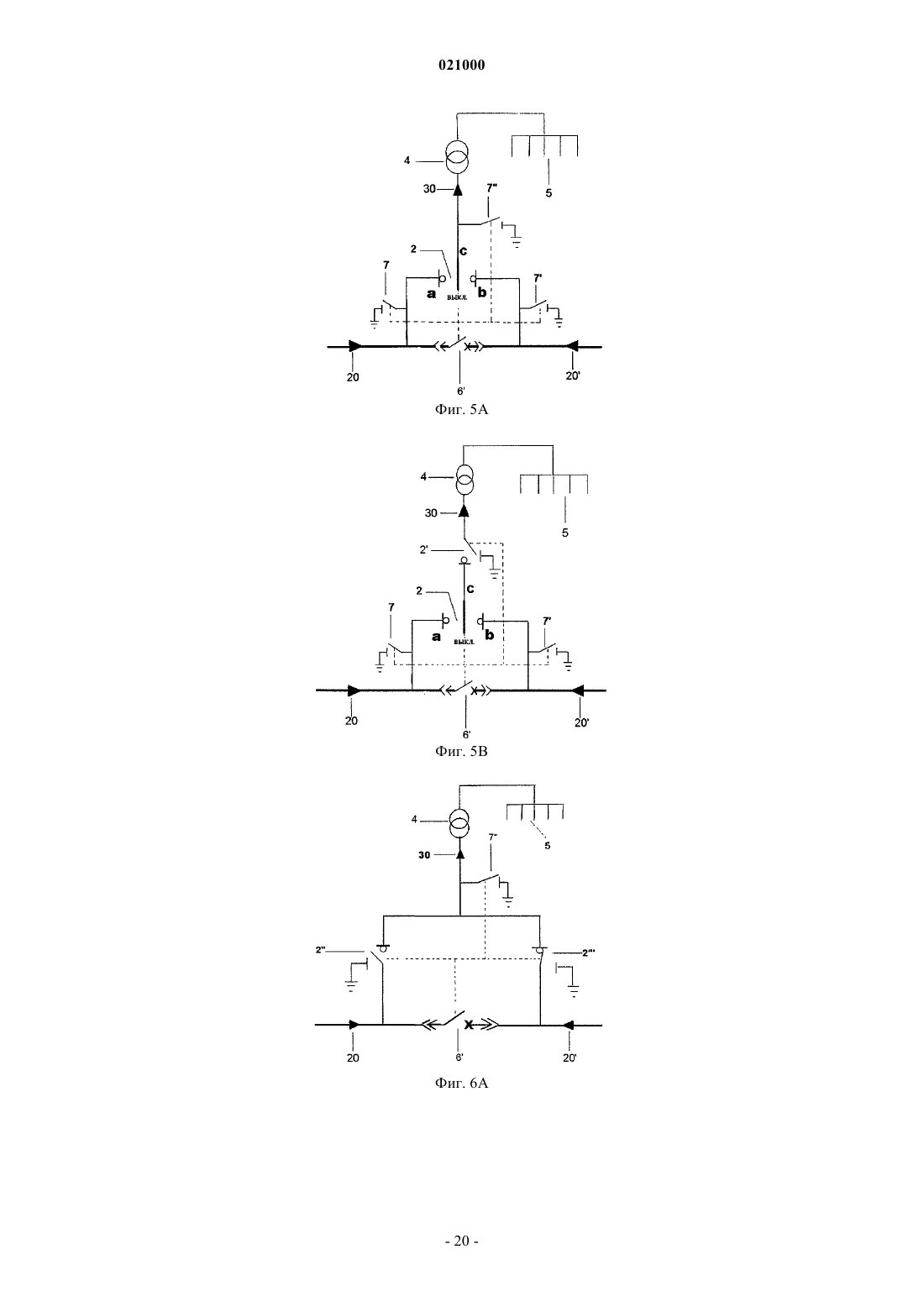

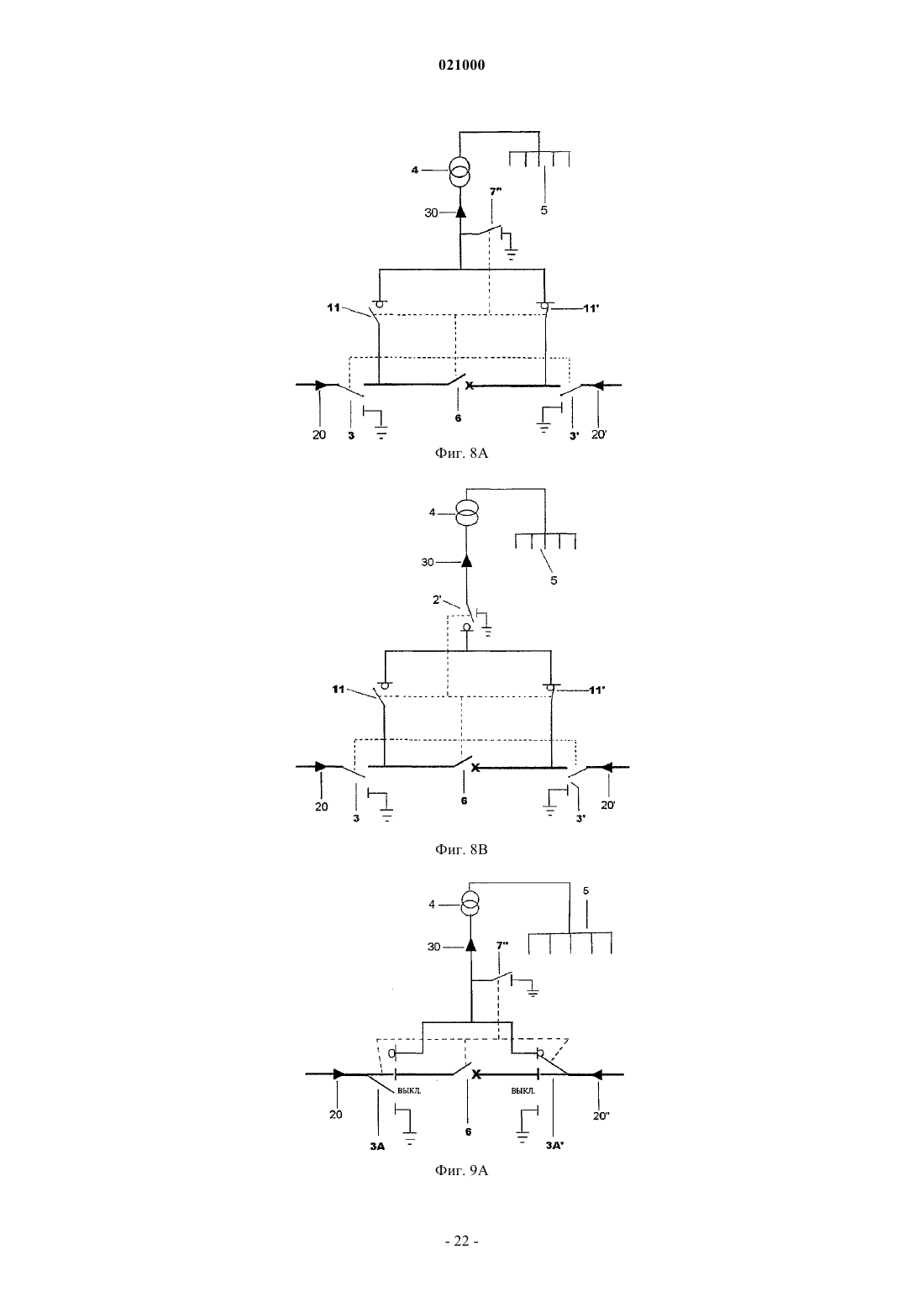

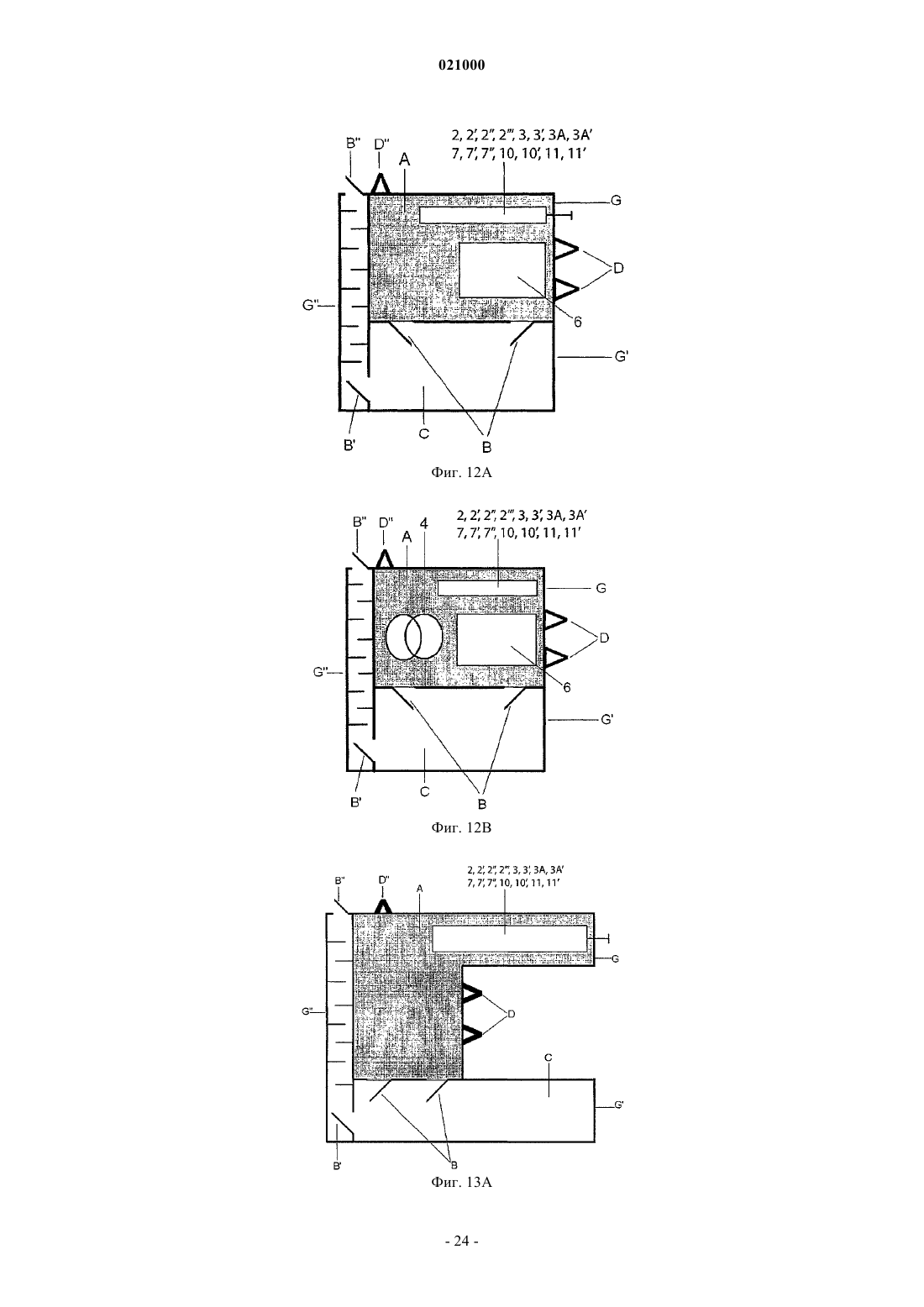

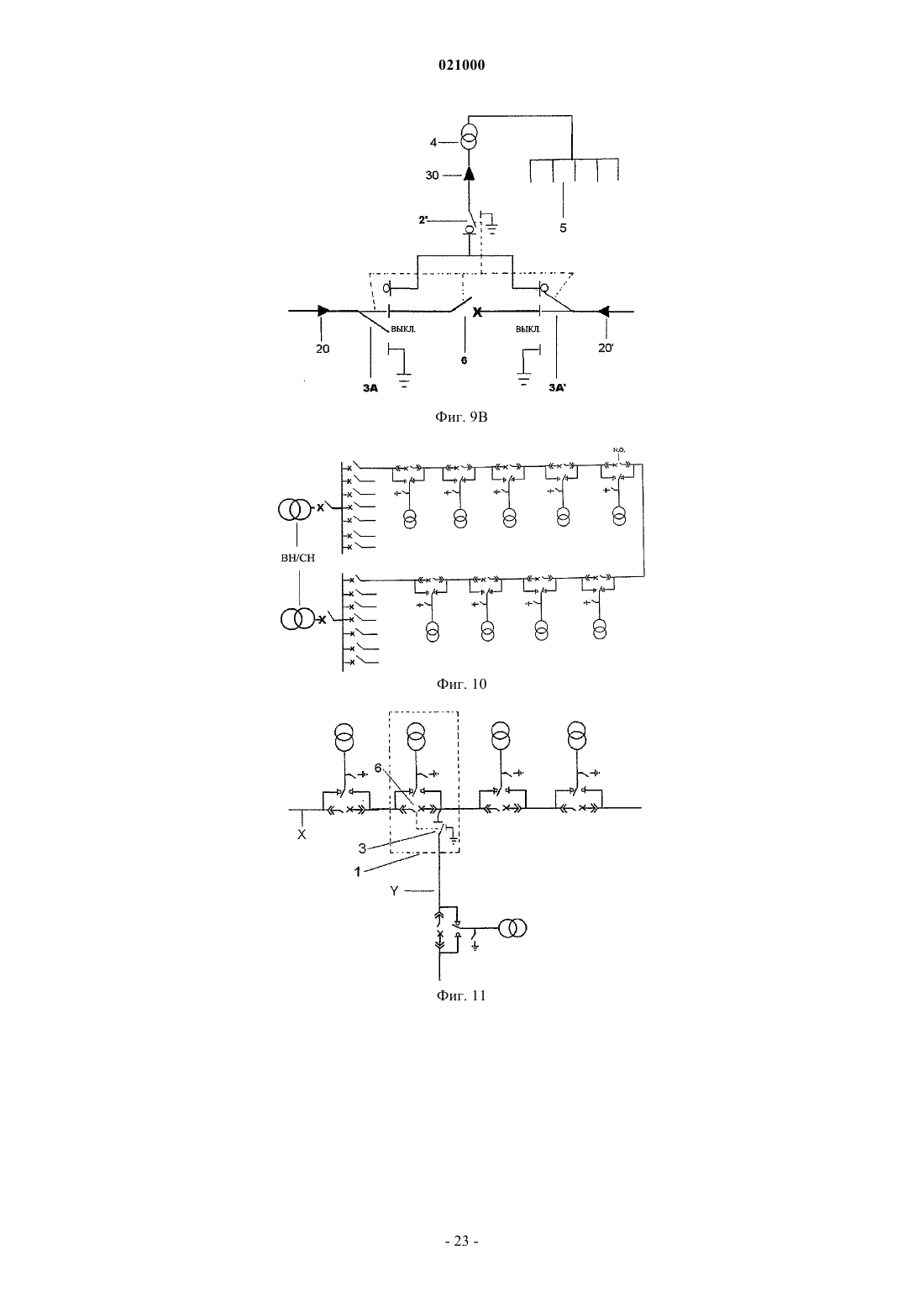

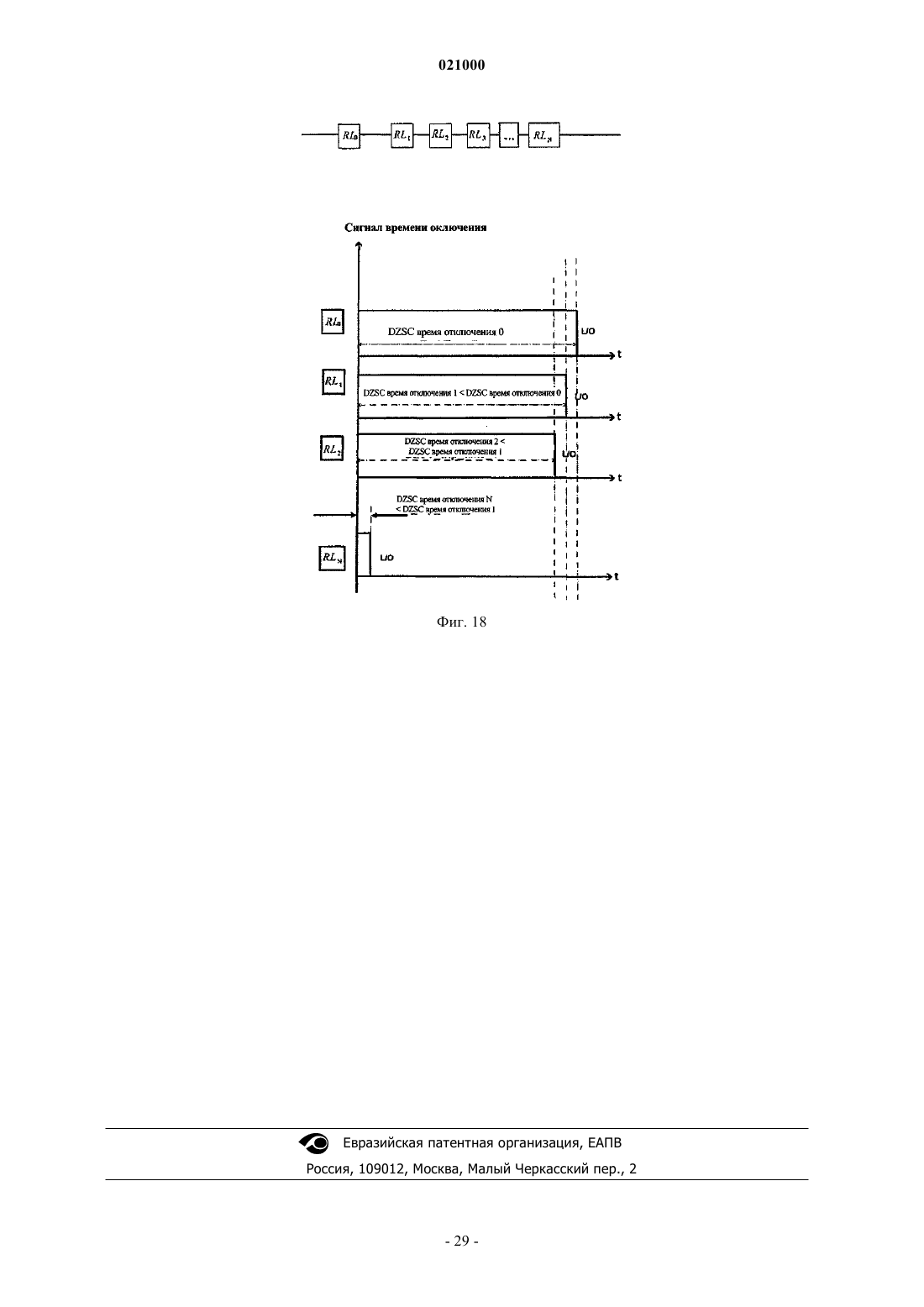

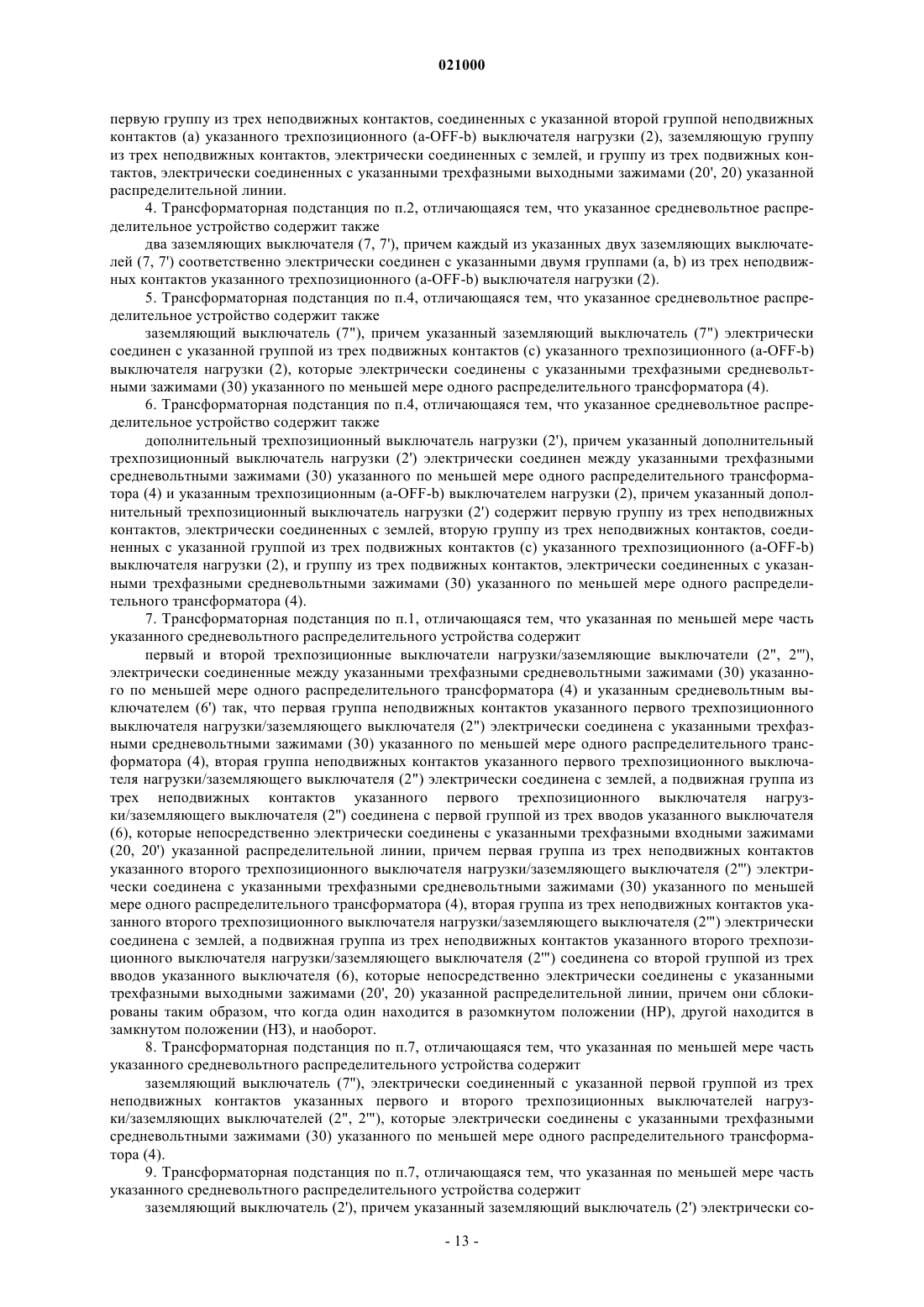

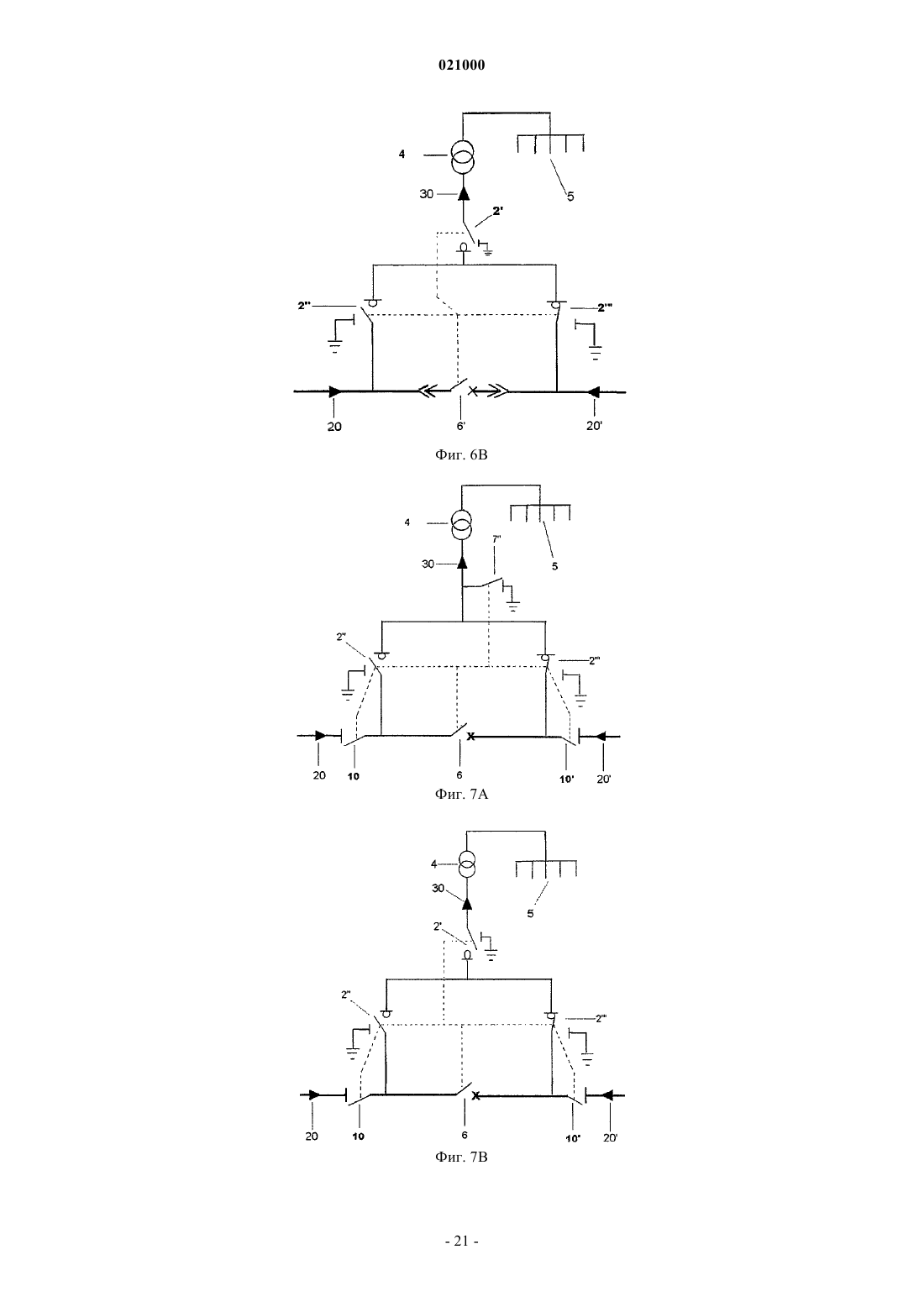

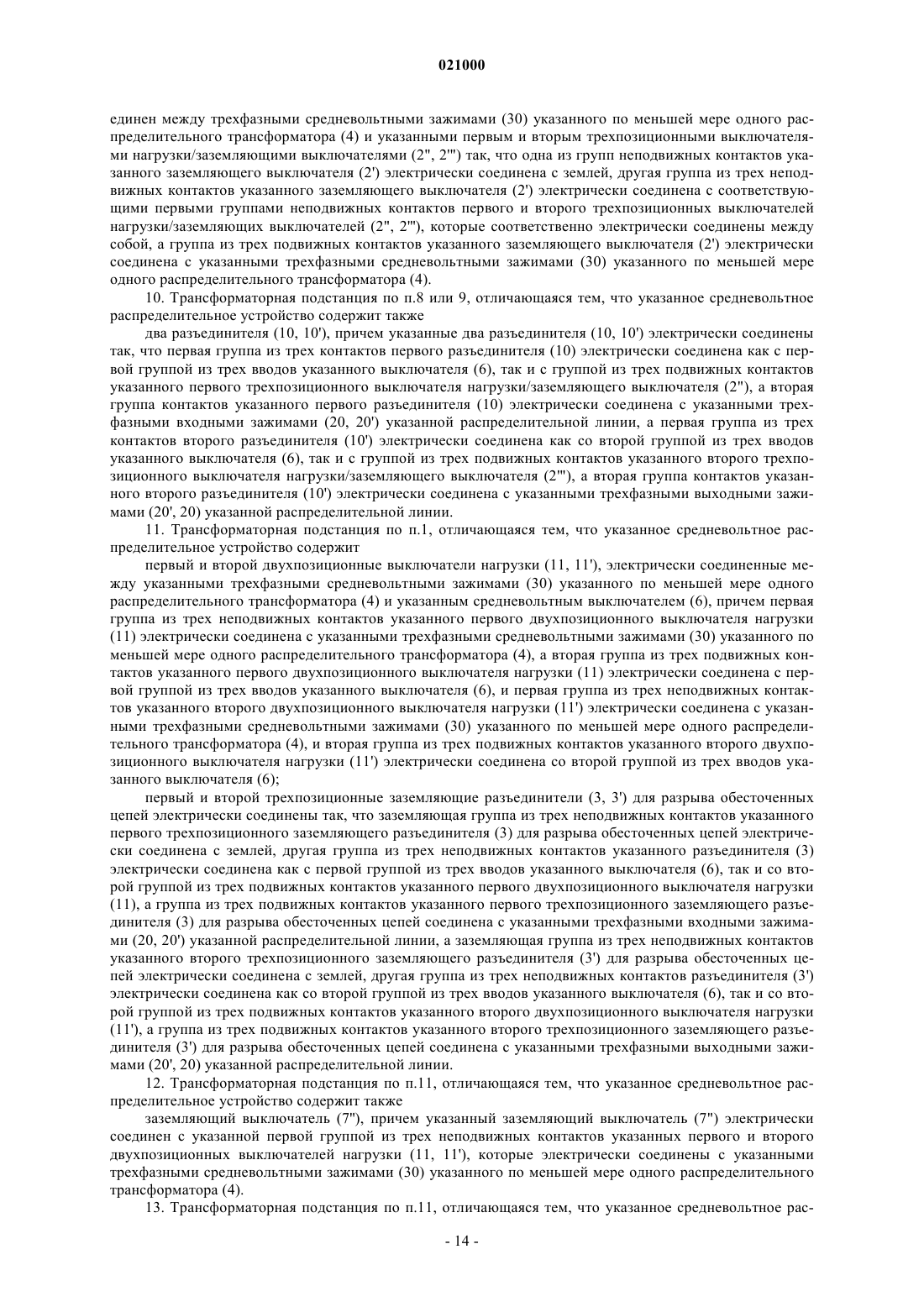

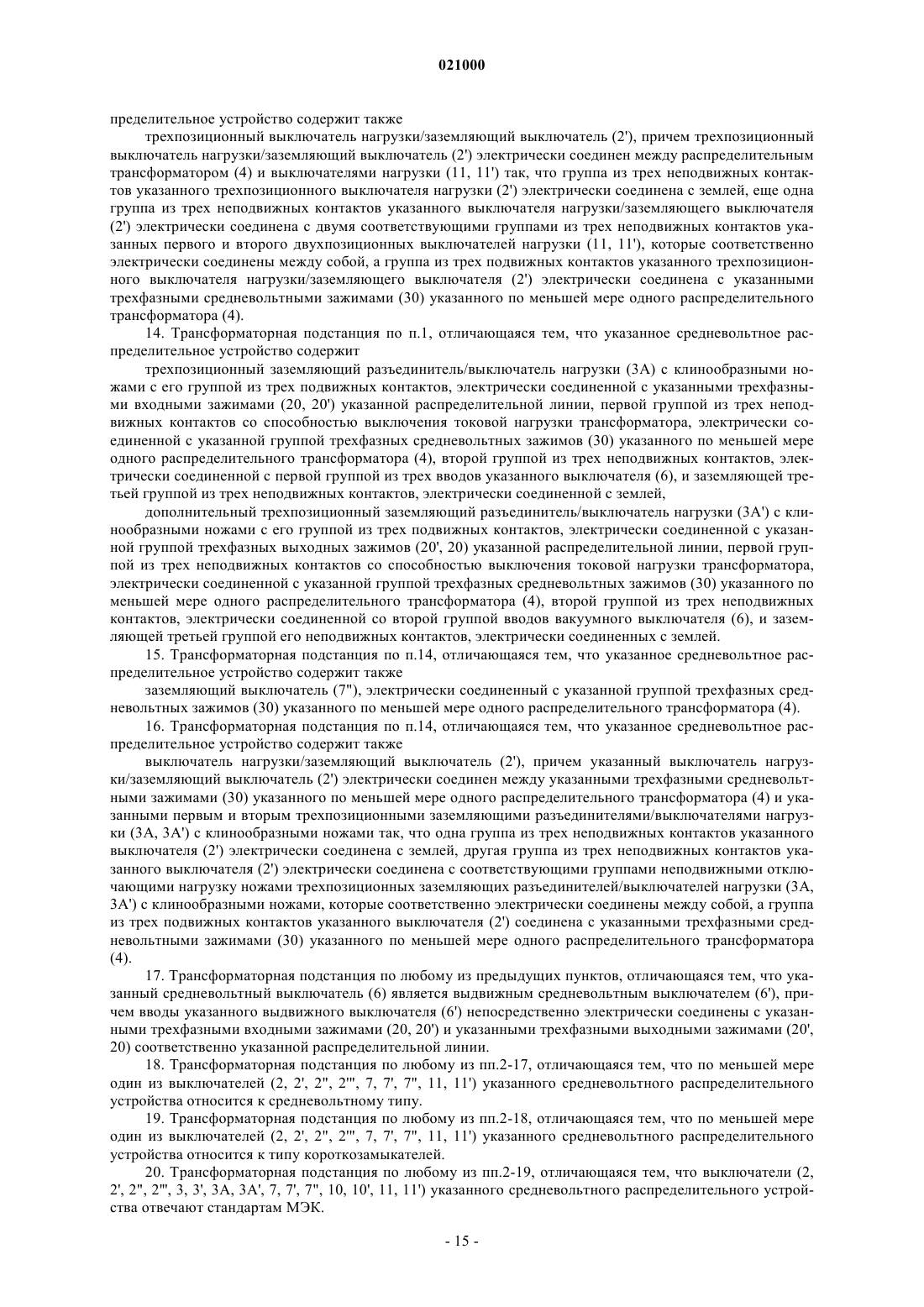

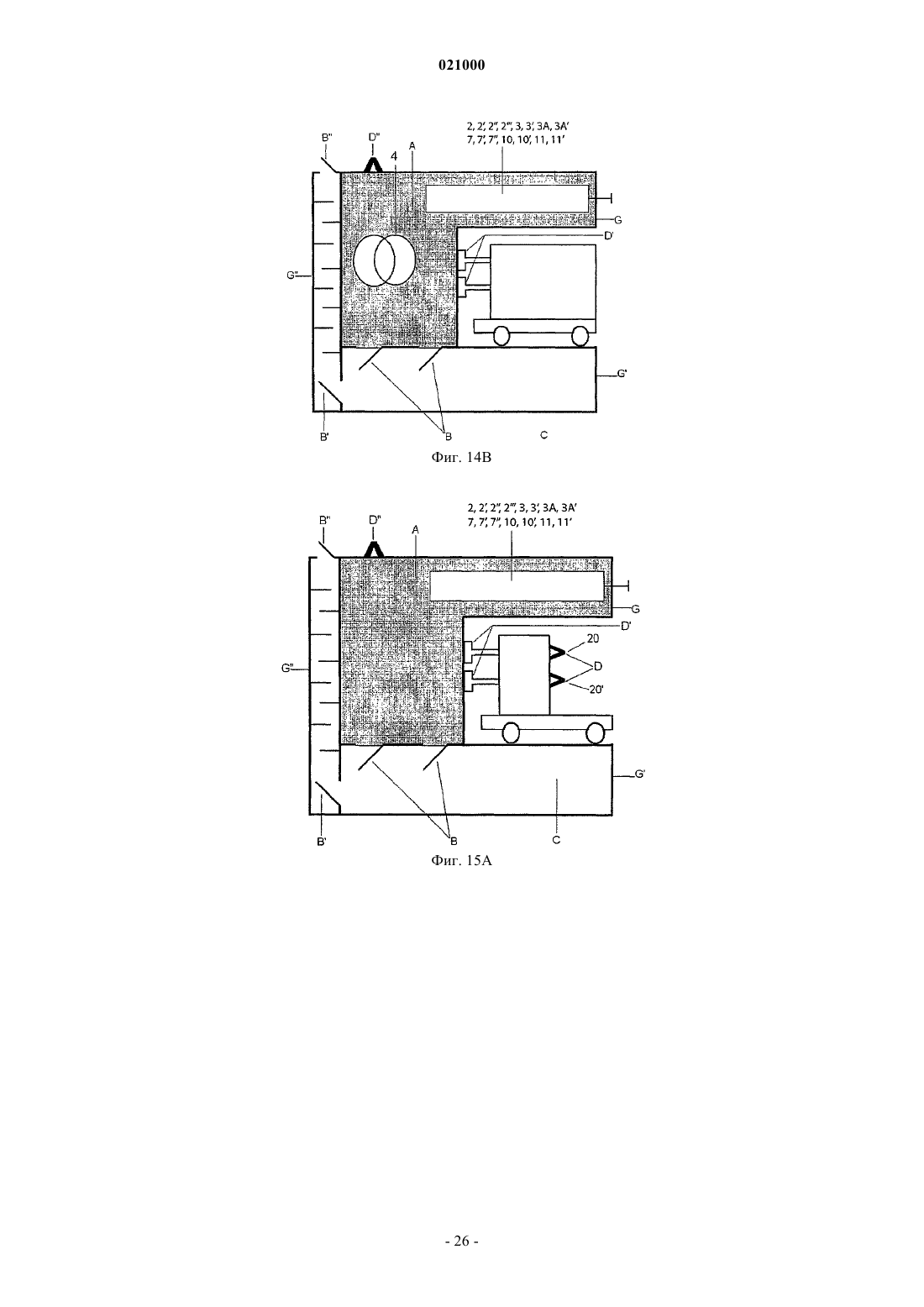

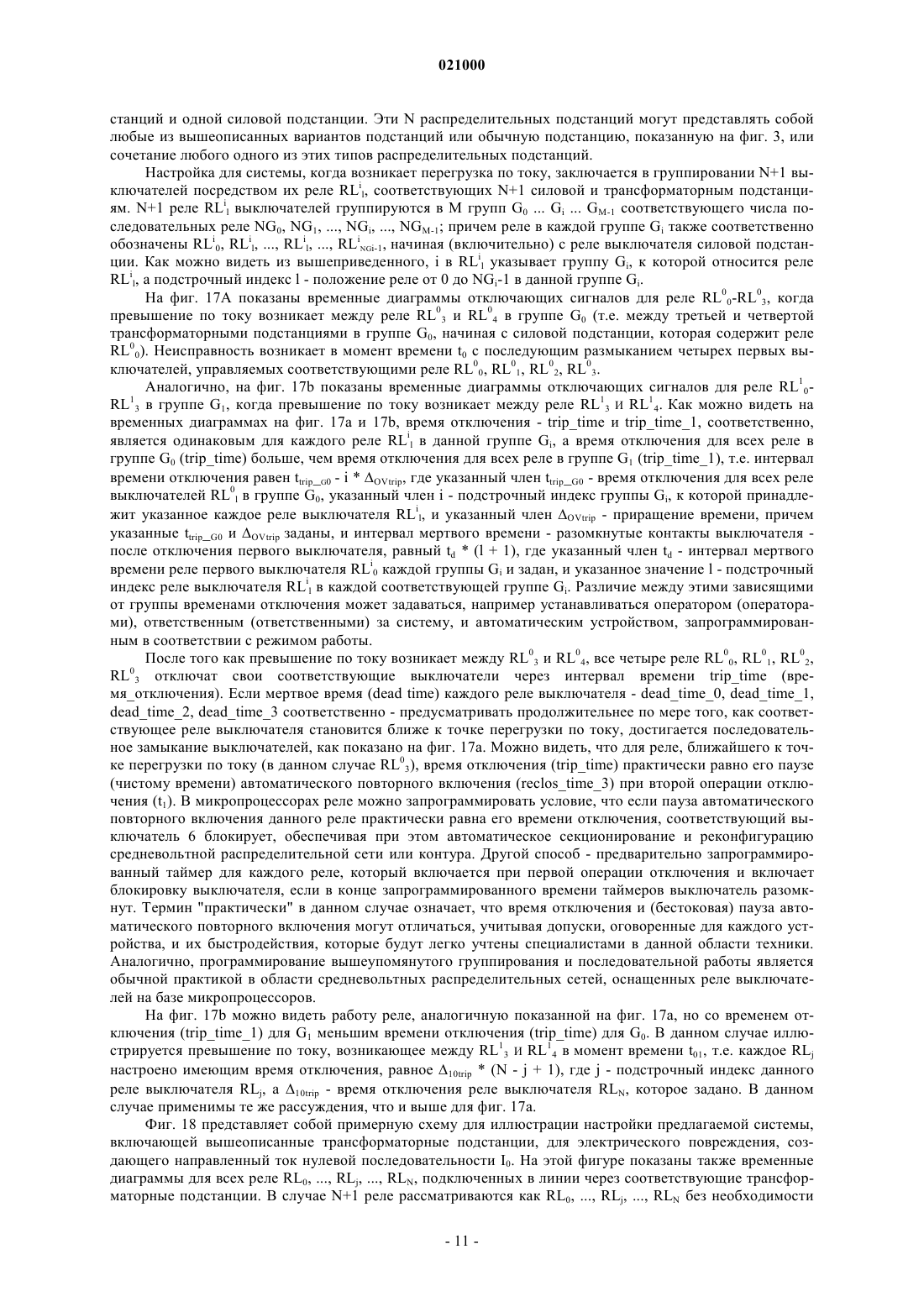

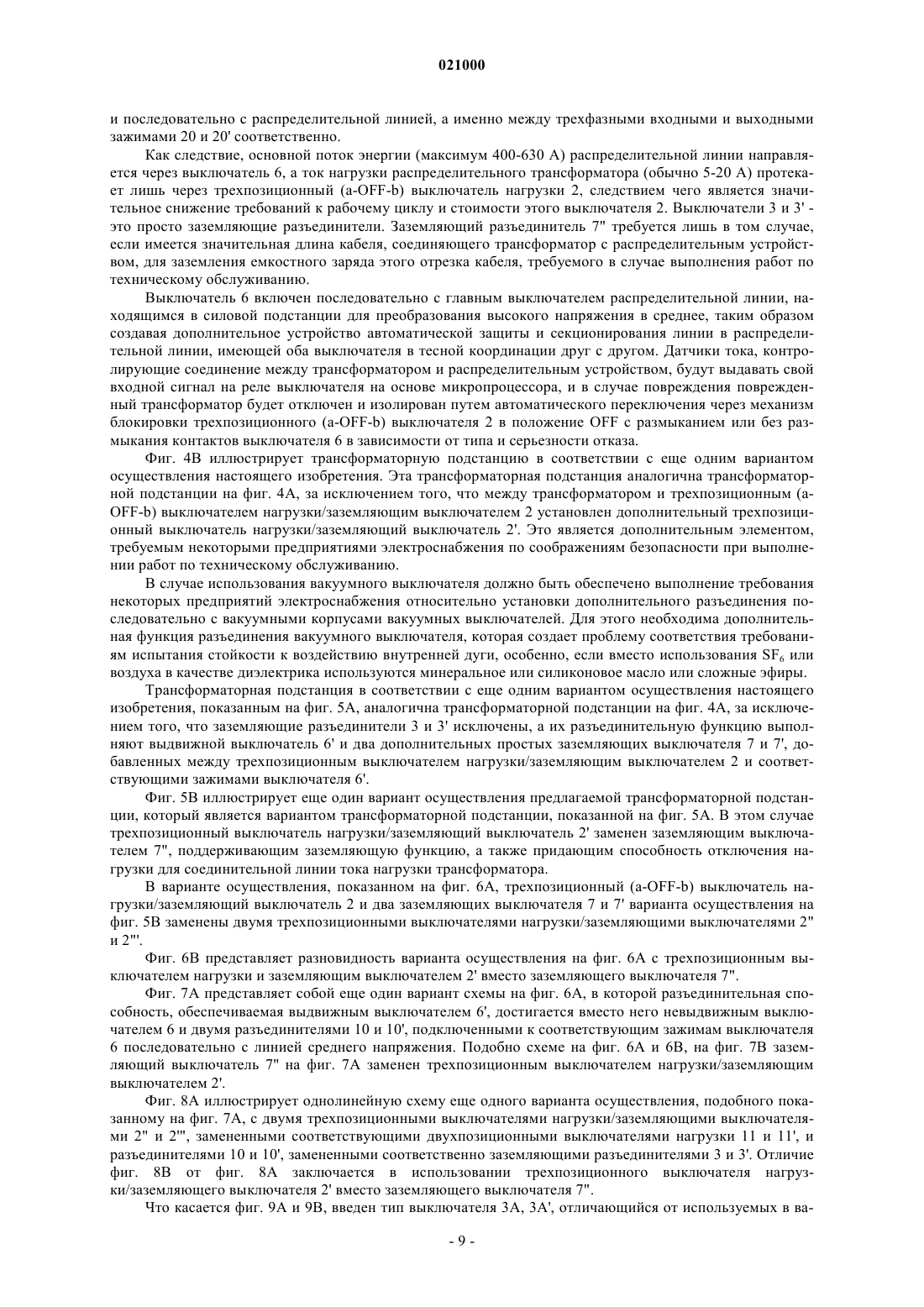

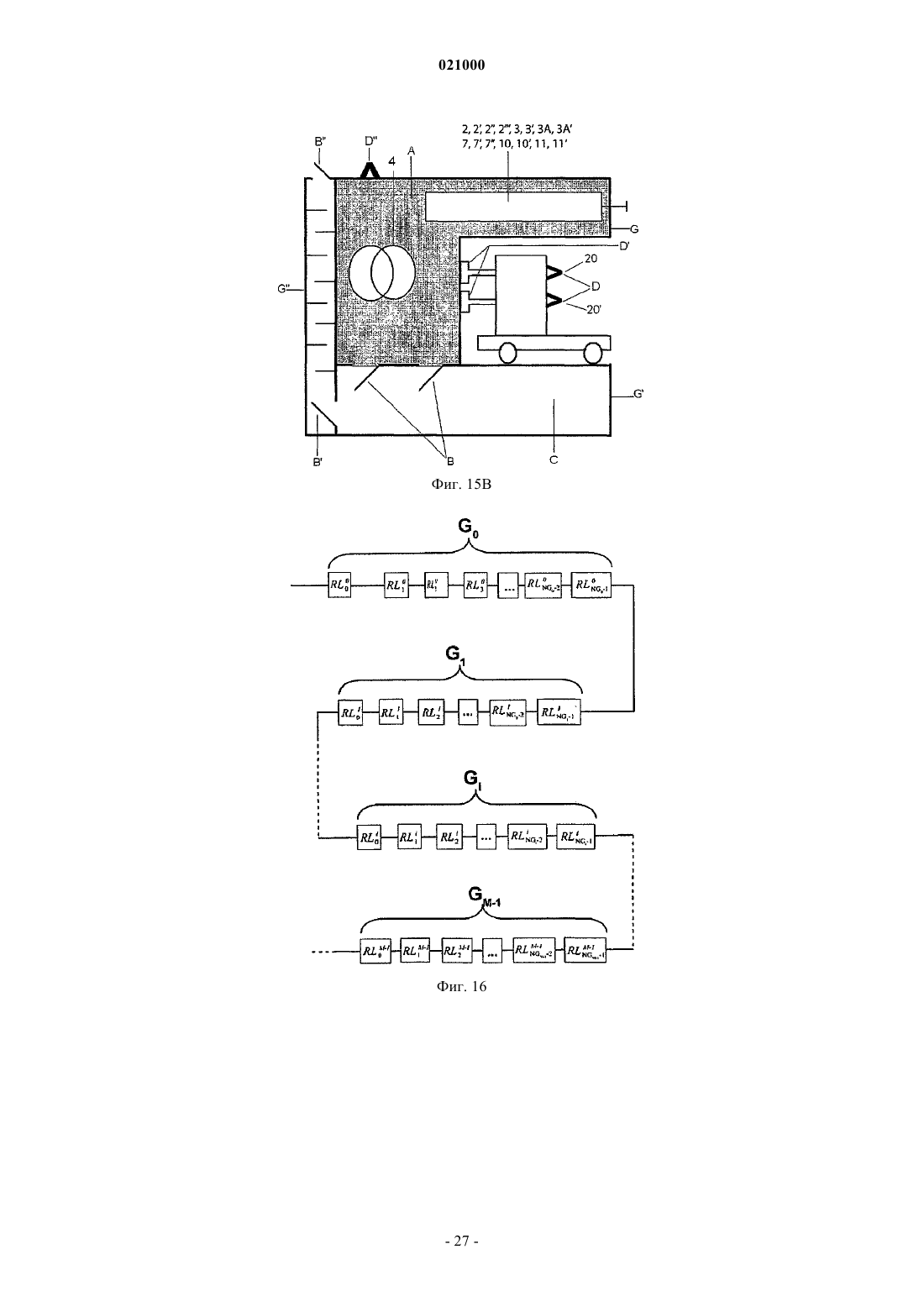

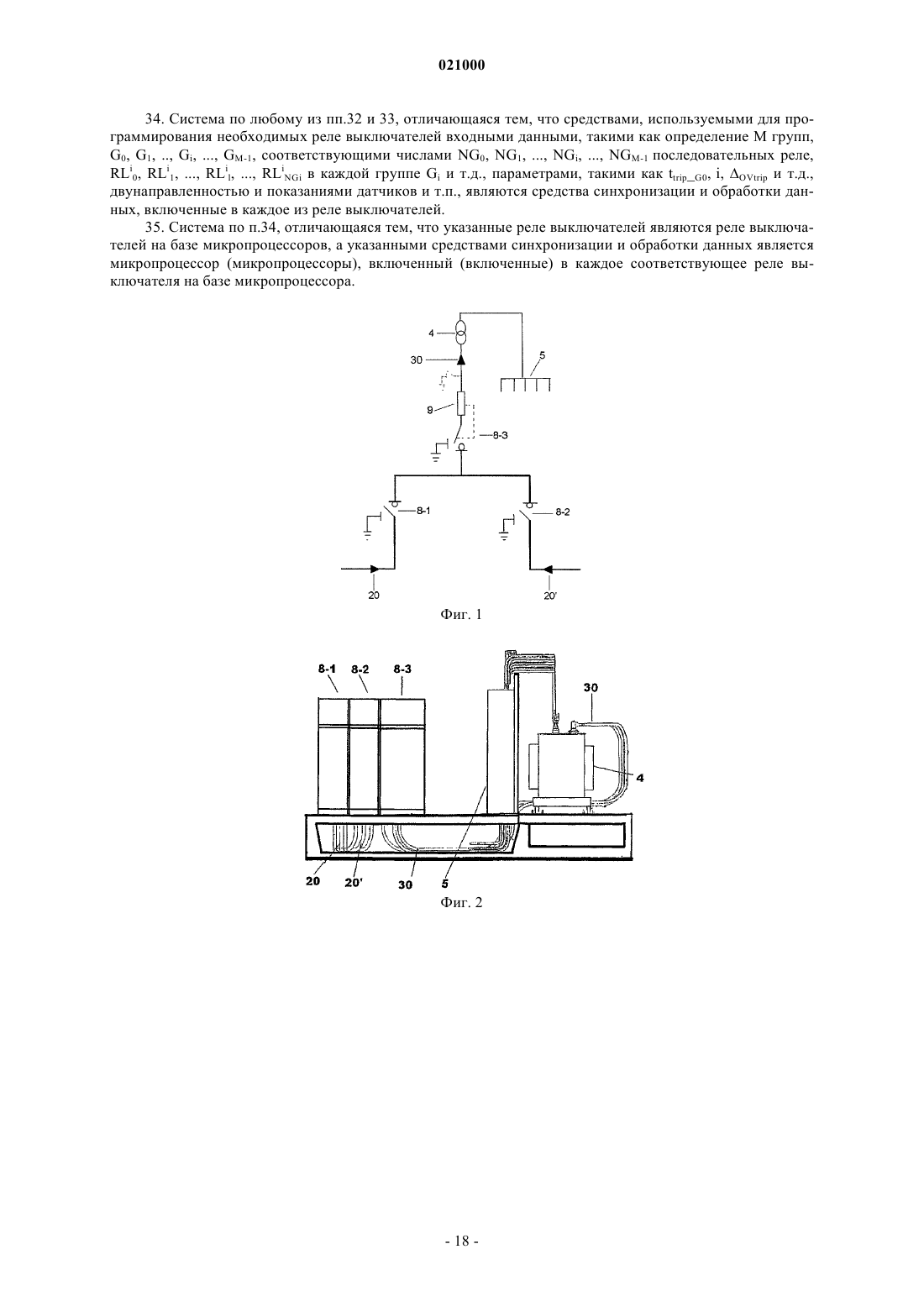

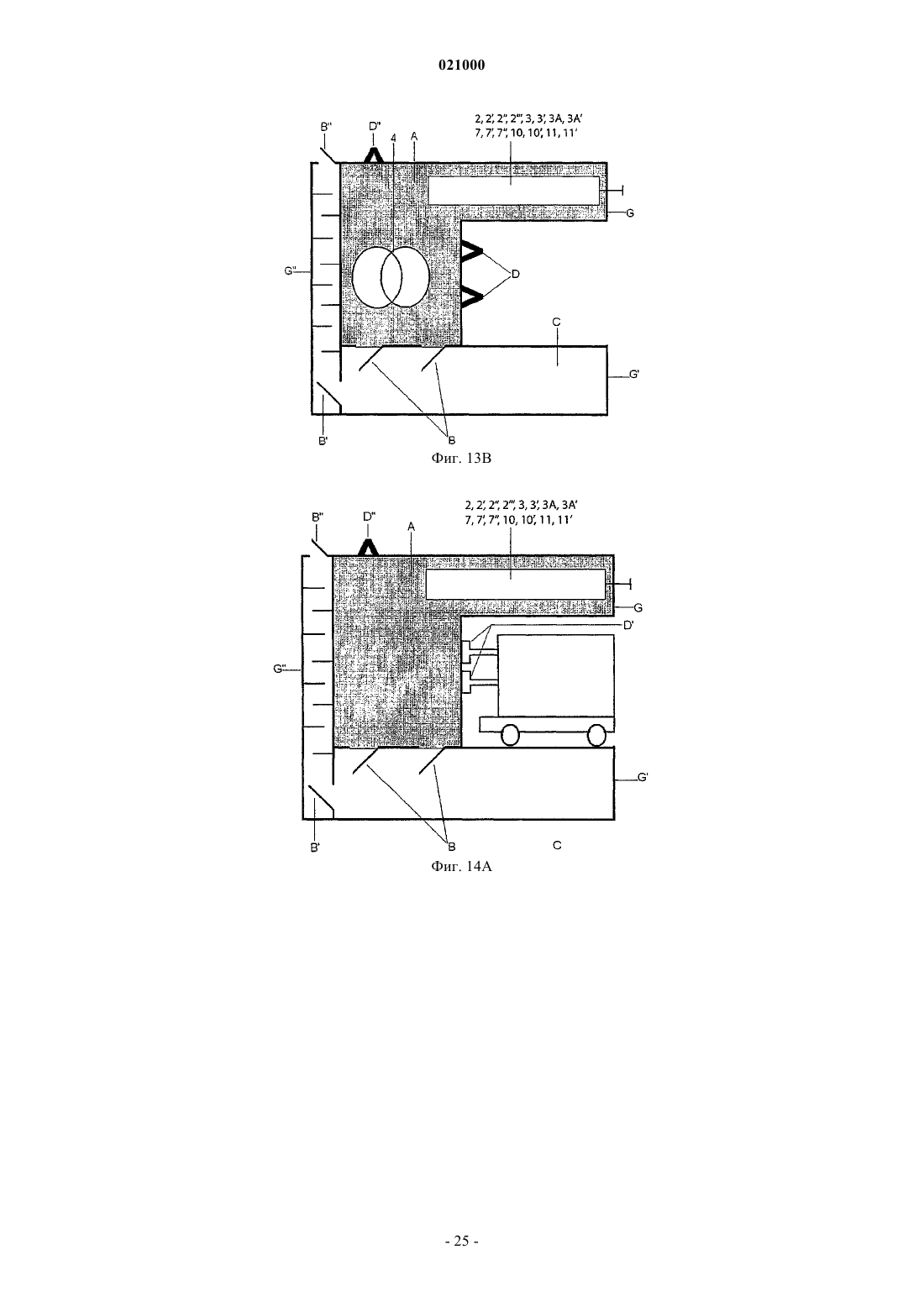

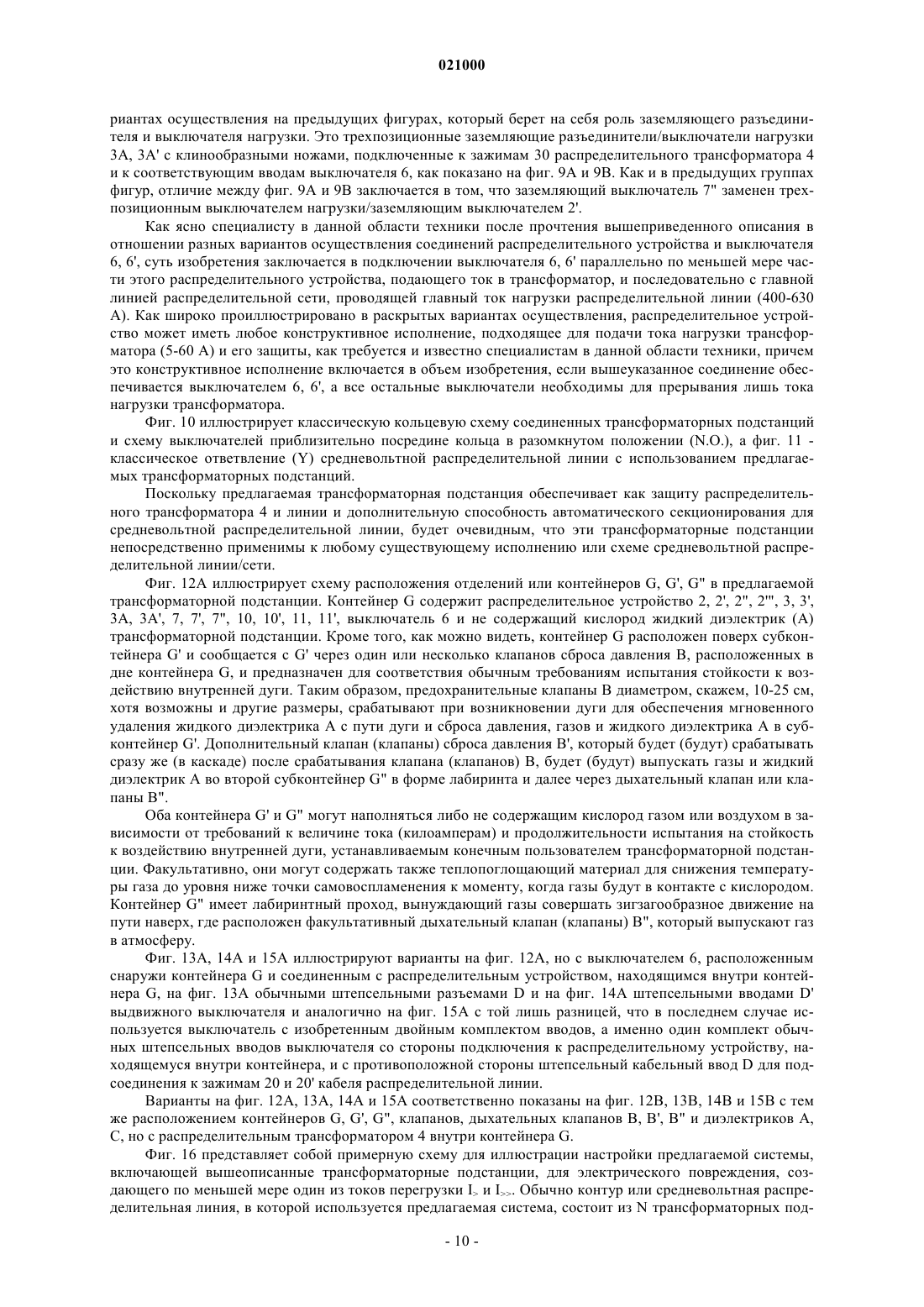

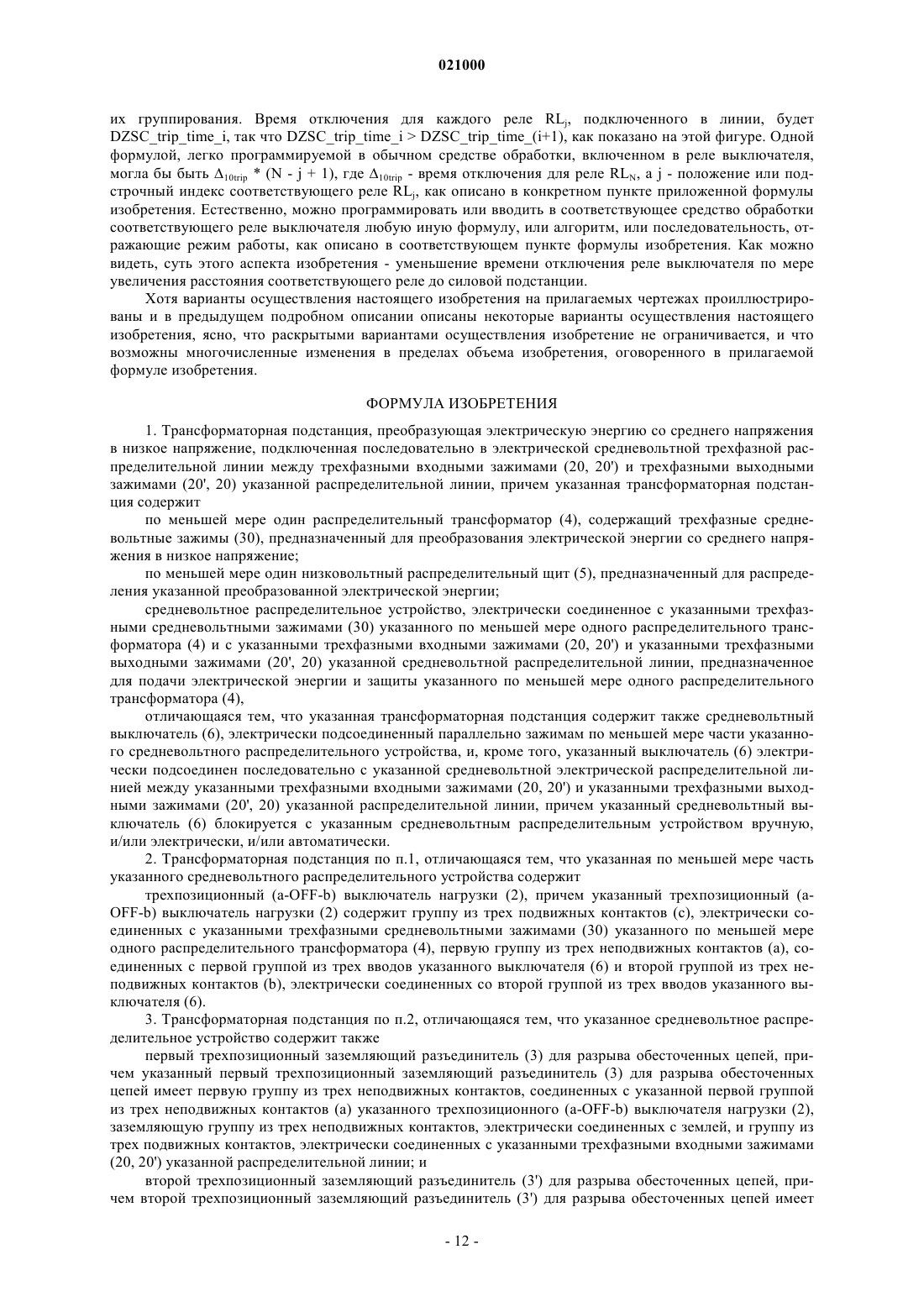

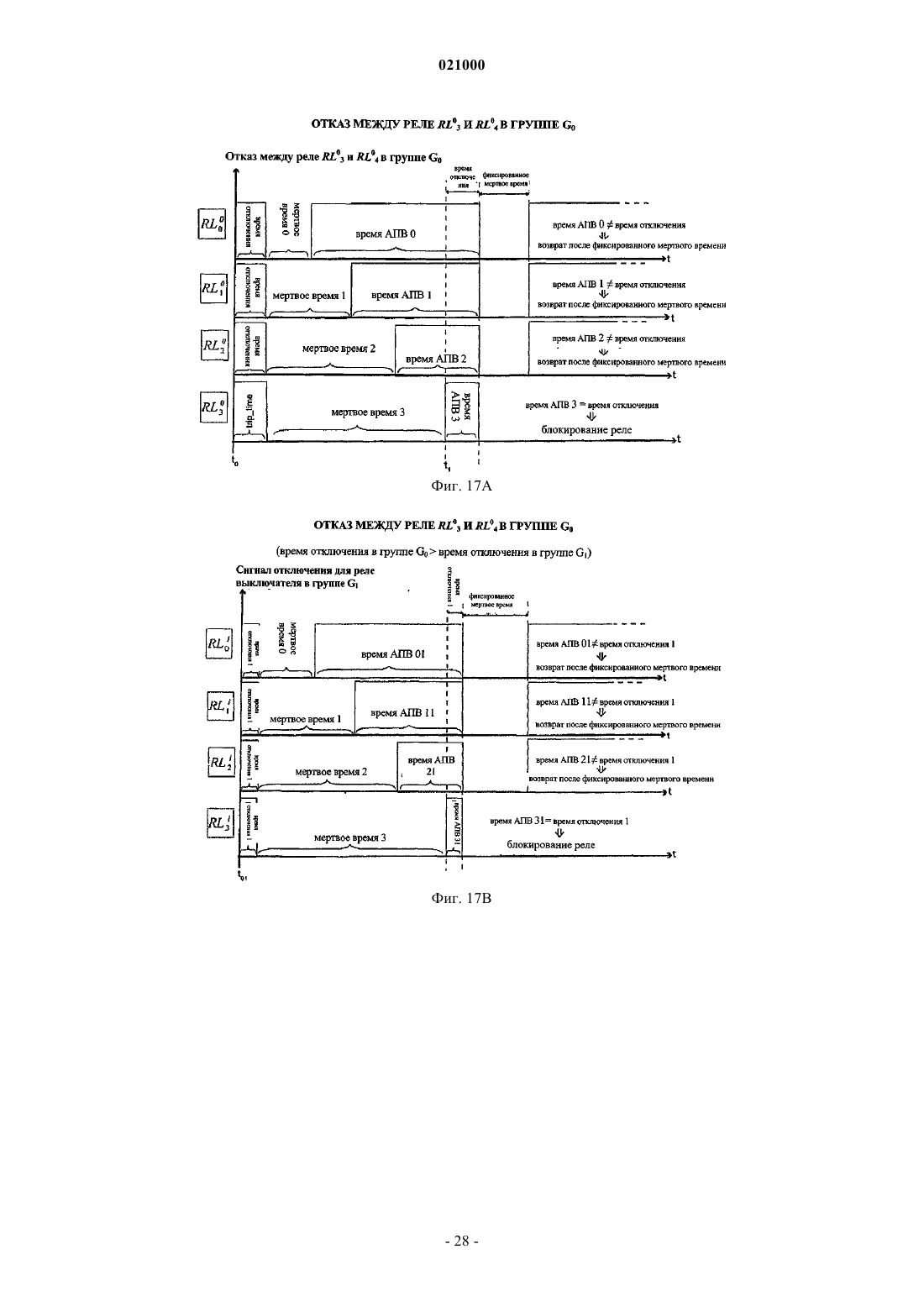

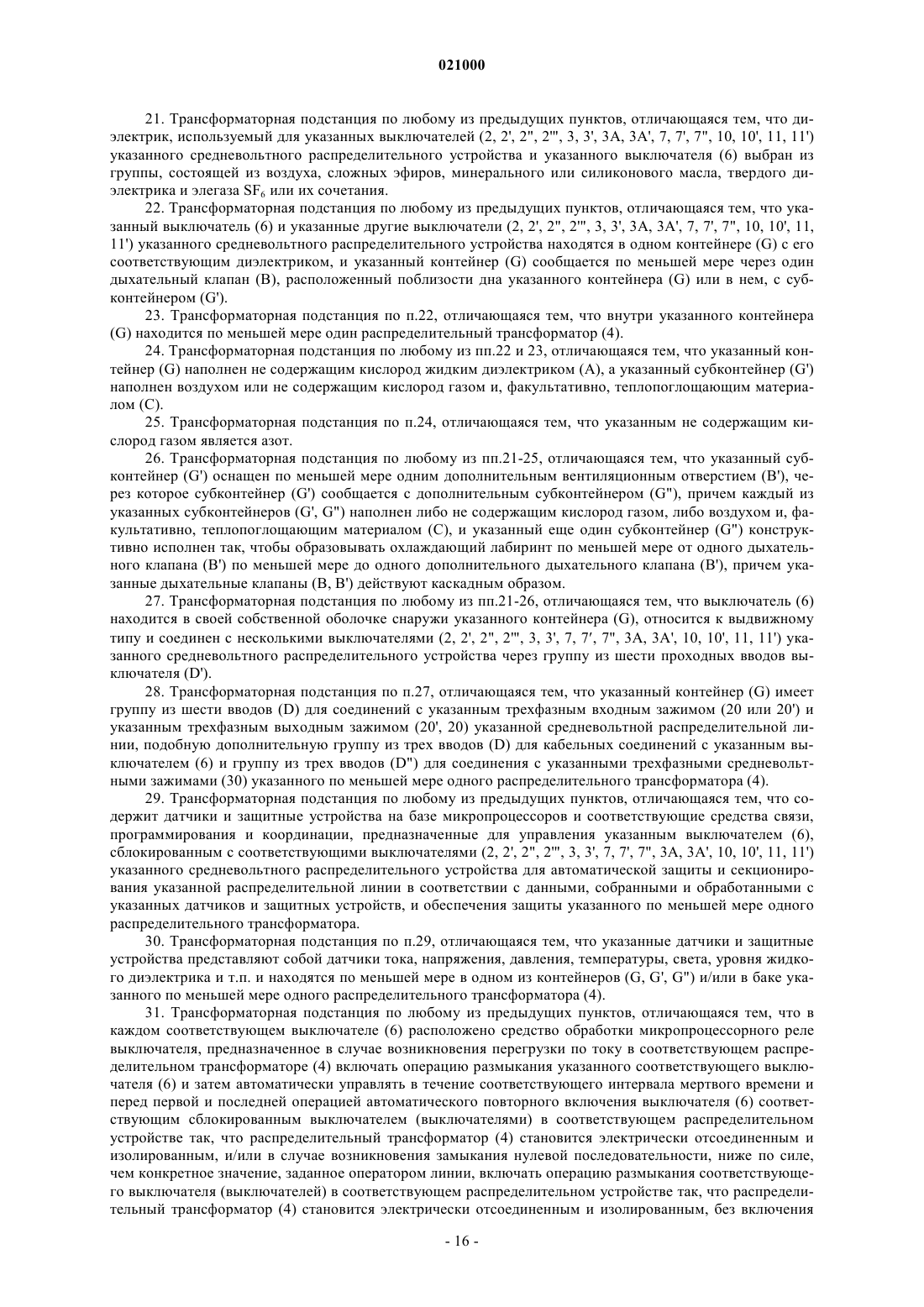

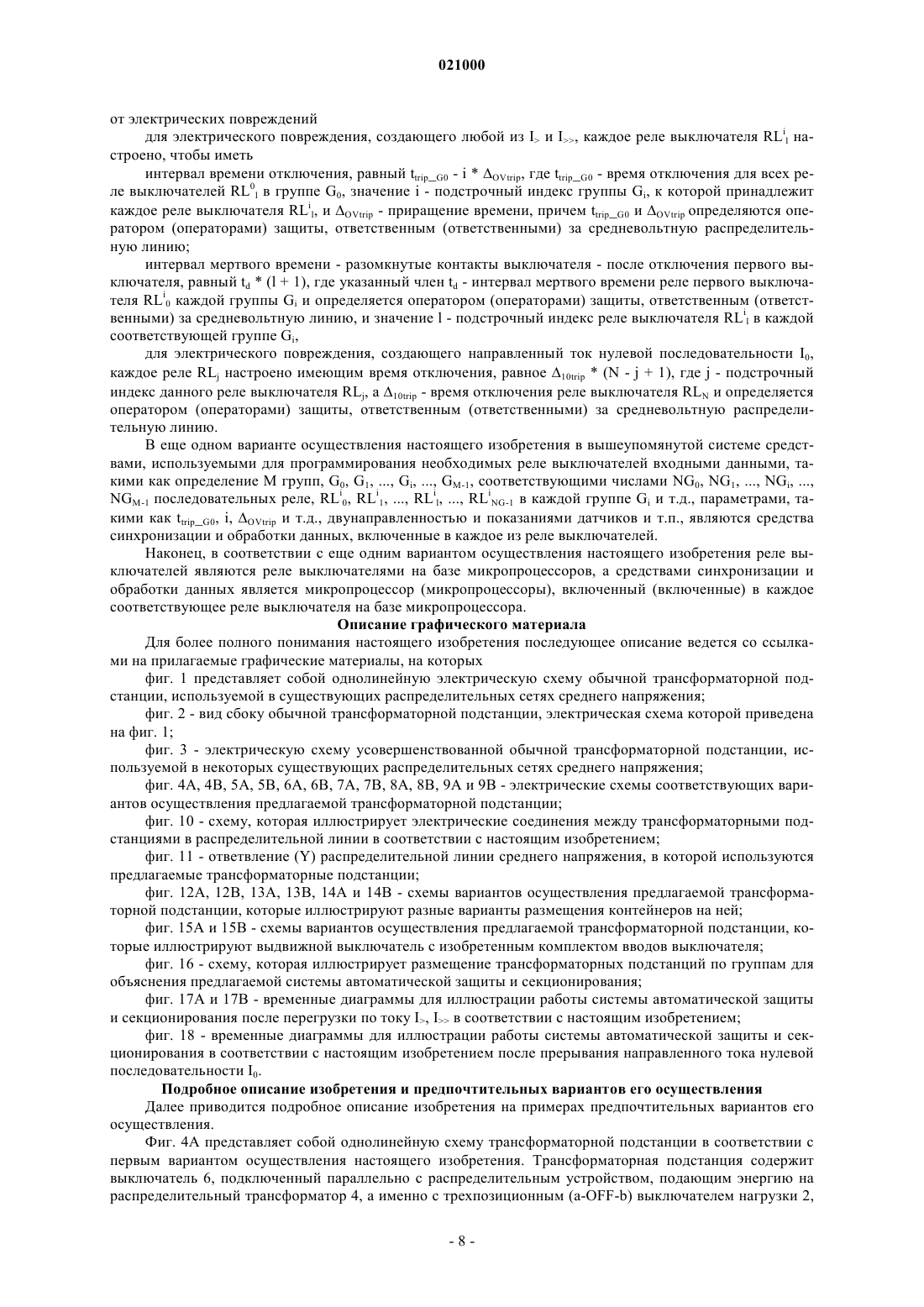

Предлагаемая усовершенствованная трансформаторная подстанция получена благодаря применению изобретенной уникальной схемы соединений включенного в не оборудования. Предлагаемое решение включает применение средневольтного выключателя, соединенного с другим оборудованием или выключателями таким образом, что основной поток энергии направляется только через этот выключатель. От всего другого распределительного устройства требуется лишь отключать ток нагрузки распределительного трансформатора, что позволяет исключить элегаз SF6 и использовать вместо него минеральное или силиконовое масло,сложные эфиры или твердую изоляцию. Дополнительно обеспечивается повышение надежности кабельной сети за счет внедрения точек автоматического секционирования и исключения предохранителей с высокой отключающей способностью и использования вместо них для защиты распределительного трансформатора вакуумного выключателя. Кроме того, изобретение относится к системе для защиты, автоматического секционирования и реконфигурации средневольтной распределительной линии от электрических повреждений, причм указанная система использует указанные трансформаторные подстанции, соединенные между собой, и, факультативно, с обычными трансформаторными подстанциями. Область изобретения Настоящее изобретение относится к трансформаторной подстанции, предназначенной для преобразования электрической энергии под средним напряжением (1-45 кВ) в электрическую энергию под низким напряжением. В частности, настоящее изобретение относится к трансформаторным подстанциям,включенным последовательно в электрическую средневольтную трехфазную распределительную линию между трехфазными входными зажимами и трехфазными выходными зажимами распределительной линии. Предпосылки изобретения Трансформаторные подстанции, известные также как трансформаторный центр или вторичная подстанция, предназначены для преобразования электрической энергии под средним напряжением в электрическую энергию под низким напряжением. Эти трансформаторные подстанции содержат один или несколько распределительных трансформаторов с соответствующим средневольтным распределительным устройством, обычно называемым блок замкнутой цепи (БЗЦ), предназначенным для пропуска тока из распределительной линии к трансформаторам. Подстанции обладают возможностью выявлять место короткого замыкания в распределительной линии или в распределительном трансформаторе, изолировать место повреждения и своевременно восстанавливать энергоснабжение. Кроме того, эти трансформаторные подстанции содержат другие компоненты или соответствующие материалы, такие как сборные и соединительные шины распределительного устройства, датчики тока и напряжения, подходящие диэлектрики, необходимые для распределительного устройства, первичные преобразователи, измерительные устройства, индикаторы повреждений и релейную защиту (РЗ), системы телекоммуникации и дистанционного управления и низковольтные щиты. Однолинейная схема обычной трансформаторной подстанции или центра показана на фиг. 1. На этой схеме показаны следующие основные компоненты: распределительный трансформатор 4, низковольтный щит 5, несколько выключателей 8-1, 8-2, 8-3, называемые распределительным устройством или блоком замкнутой цепи (БЗЦ), и комплект из трех предохранителей с высокой отключающей способностью 9. Показаны также входной и выходной зажимы 20, 20' распределительной линии и средневольтные зажимы 30 распределительного трансформатора 4. Следует отметить, что термины "трансформаторный центр", "трансформаторная подстанция", "вторичная подстанция" и т.п. используются в соответствии с настоящим изобретением для указания на любое устройство или аппарат, электрически подключенные в средневольтную распределительную линию и обычно действующие для преобразования электрической энергии среднего напряжения в электрическую энергию низкого напряжения. На фиг. 2 показан вид сбоку тех же компонентов, что и на фиг. 1, только в их физическом воплощении. На фиг. 3 представлена еще одна однолинейная схема усовершенствованной обычной трансформаторной подстанции, в которой для улучшения эксплуатационных характеристик по сравнению с трансформаторной подстанцией на фиг. 1 добавлены два автоматических выключателя 6-1 и 6-2. Как уже отмечалось, добавление этих двух автоматических выключателей 6-1 и 6-2 (один для защиты распределительного трансформатора 4 и один для автоматического секционирования средневольтной трехфазной распределительной линии), хотя и благоприятно с точки зрения секционирования и локализации повреждений по сравнению с прежними трансформаторными подстанциями, имеет недостаток удорожания,связанного с конструктивным исполнением с двумя автоматическими выключателями. В настоящее время распределительное устройство (БЗЦ), преобладающе используемое для подсоединения, отсоединения и обхода распределительного трансформатора, обычно содержит сочетание трех выключателей 8-1, 8-2, 8-3 (в частности, выключателей нагрузки - короткозамыкателей), как показано,например, на фиг. 1, в которых в качестве изолирующего и прерывающего электрический ток диэлектрика используется преимущественно элегаз SF6, и предохранителей с высокой отключающей способностью 9 для защиты трансформатора, как показано на фиг. 1, на которой приведена обычная схема соединений между тремя выключателями нагрузки - короткозамыкателями 8-1, 8-2, 8-3, тремя предохранителями с высокой отключающей способностью 9, средневольтными зажимами 30 трансформатора и входным 20 и выходным 20' зажимами распределительной линии. В документе ES 2212747 (О. Ormazabal) раскрыта типичная трансформаторная подстанция, показанная на однолинейной схеме соединений всех компонентов на фиг. 1 с подробным описанием на стр. 1,строки 21-61 и стр. 4, строки 4-13. В документе FR 2341972, Merlin Gerin, раскрыто на фиг. 1 и 2 физическое расположение типичной трансформаторной подстанции. Известно, что неустойчивая работа (без повреждения в распределительном трансформаторе) предохранителей с высокой отключающей способностью 9 является причиной большого количества обслуживающих операций бригады по техническому обслуживанию распределительной сети; по оценкам, около 85% случаев срабатывания этих предохранителей являются ложными. В незаземленных или заземленных через дугогасящий реактор (катушку Петерсена) распределительных линиях и системах ток короткого замыкания на землю, в основном, значительно ниже тока нагрузки распределительного трансформатора,и поэтому предохранители с высокой отключающей способностью не могут защитить трансформатор от коротких замыканий на землю, которые по статистике составляют 95% повреждений в трансформаторах. С другой стороны, выключатели нагрузки - короткозамыкатели имеют ограниченное рабочее число срабатываний при замыкании против повреждения, и их работа зависит от их предыдущей активности. Поэтому рабочие не знают о будущей надежности этого выключателя, когда вручную замыкают его против повреждения на распределительной линии под напряжением. Кроме того, упомянутые недостатки выключателей нагрузки - короткозамыкателей приводят к следующей проблеме: большое число срабатываний (автоматических и ручных) главного выключателя распределительной линии силовой подстанции для преобразования высокого напряжения в среднее, вызывающих длительные периоды отключения и продолжительное неудобство для потребителей, подключенных к этой распределительной линии. И пока повреждение не локализовано, вся распределительная линия отключена, что приводит к длительному перерыву подачи электроэнергии (часов на потребителя в год), вследствие чего предприятия энергоснабжения вынуждены платить крупные штрафы за совокупные отключения (перерывы подачи) электроэнергии за год. Одним из возможных решений является использование SCADA-систем (от Supervisory Control AndData Acquisition - контроль, управление и сбор данных). Недостатки, связанные с этими системами, - это необходимость в дистанционно управляемых выключателях нагрузки - короткозамыкателях с электрическим приводом и дистанционных индикаторах повреждений, которая обуславливает удорожание инфраструктуры за счет электродвигателей, индикаторов повреждений, сетей передачи данных или телекоммуникаций, удаленных терминалов и т.п. Кроме того, остается нерешенным недостаток, заключающийся в ограниченном сроке службы выключателей нагрузки - короткозамыкателей; таким образом, остается необходимость использования выключателя распределительной линии силовой подстанции для преобразования высокого напряжения в среднее как единственного устройства автоматического прерывания в случае короткого замыкания с негативными последствиями, описанными выше, а телекоммуникационная инфраструктура имеет недостатки, связанные с передачей данных. Поскольку большинство этих трансформаторных подстанций обслуживают городские районы, в которых стоимость недвижимости очень высока, а наличие свободных площадей крайне ограничено, необходимость в оптимизации трансформаторных подстанций и, в частности, размеров средневольтного распределительного устройства, обусловила использование элегаза SF6 в качестве прерывающего и изолирующего диэлектрика вместо воздуха с отличными результатами в части уменьшения общего размера трансформаторных подстанций. Однако в соответствии с Киотским протоколом об изменении климатаSF6 указан как газ, в значительной мере способствующий парниковому эффекту, и поэтому необходимость сократить или, возможно, исключить его использование является очевидной. Прерывание электрического тока нагрузки в SF6 вызывает образование токсичных материалов, и при погрузке, выгрузке и транспортировке, а также при обслуживании используемого распределительного устройства или в случае аварии требуются специальные меры предосторожности. Необходимость контроля и регистрации SF6 предприятиями электроснабжения во многих странах становится дорогим обязательством. По всем вышеупомянутым причинам ведутся активные поиски альтернатив, исключающих использование SF6 без увеличения общего размера трансформаторной подстанции (центра). Еще одним диэлектриком, который можно было бы использовать вместо SF6, является минеральное или силиконовое масло или сложные эфиры, поскольку они уже используются в трансформаторах в качестве диэлектриков или твердой изоляции. Недостатком, которым обладают жидкие диэлектрики, является трудность прохождения "испытания стойкости к воздействию внутренней дуги" по соответствующему стандарту Международной электротехнической комиссии (МЭК), и поэтому невозможно просто заменить SF6 этими жидкими диэлектриками без изменения обычной системы соединений распределительного устройства и компонентов трансформаторной подстанции и соответствующей конструкции оболочек электрических устройств. Для того чтобы повысить надежность средневольтной распределительной линии и, в частности,подземной кабельной распределительной сети, в дополнение к главному выключателю фидера на силовой подстанции для преобразования высокого напряжения требуются несколько других выключателей последовательно с главным выключателем фидера по распределительной линии, чтобы увеличить число точек автоматического секционирования, что повысит надежность за счет более быстрого выявления места повреждения, автоматической реконфигурации сети и сведение к минимуму потребителей, пострадавших от отключения электроэнергии. По этой причине несколько предприятий энергоснабжения заменили один из выключателей нагрузки - короткозамыкателей с SF6 на вакуумный выключатель 6-1, как показано на фиг. 3, без изменения обычной системы соединений трансформаторной подстанции. Для того чтобы уменьшить последствия ложного срабатывания предохранителей с высокой отключающей способностью 9 и защитить средневольтную распределительную линию от коротких замыканий на землю в распределительных трансформаторах, которые в случае незаземленных или заземленных через дугогасящий реактор (катушку Петерсена) распределительных линиях или системах предохранителями с высокой отключающей способностью 9 выявить невозможно, несколько предприятий энергоснабжения заменили обычно используемое сочетание выключателя нагрузки с SF6 8-3 и предохранителей с высокой отключающей способностью 9, показанное на фиг. 1 и 2, вакуумным выключателем 6-2, как показано на фиг. 3, без изменения всей существующей обычной системы соединений трансформаторной подстанции. Некоторыми из недостатков этого решения являются стоимость компонентов (два средневольтных выключателя), размеры подстанции (те же, что и у обычных подстанций) и использование SF6(которое полностью исключить невозможно). Краткое описание изобретения Целью изобретения является создание схемы соединений между распределительным трансформатором, средневольтным распределительным устройством и входным и выходным зажимами распределительной линии, применение которой обеспечит выполнение требований по защите распределительной линии и трансформатора, исключение предохранителей с высокой отключающей способностью и обеспечение автоматического секционирования линии, что значительно повысит качество обслуживания экономически эффективным способом, а также исключит использование SF6 при сохранении компактности трансформаторной подстанции. Кроме того, целью изобретения является создание соответствующих контейнеров для распределительного устройства и, факультативно, включая трансформатор, который будет отвечать требованиям к условиям испытания стойкости к воздействию внутренней дуги, установленным соответствующими стандартами МЭК, с использованием воздуха, SF6, минерального или силиконового масла, сложных эфиров или твердого материала в качестве электроизолирующей среды. В соответствии с настоящим изобретением предлагается трансформаторная подстанция, преобразующая электрическую энергию среднего напряжения в электрическую энергию низкого напряжения,причем трансформаторная подстанция подключена последовательно в электрической средневольтной трехфазной распределительной линии между трехфазными входными зажимами и трехфазными выходными зажимами распределительной линии. Кроме того, трансформаторная подстанция содержит средневольтный выключатель, электрически подсоединенный параллельно зажимам по меньшей мере части средневольтного распределительного устройства, и выключатель также подключен последовательно со средневольтной электрической распределительной линией между трехфазными входными зажимами и трехфазными выходными зажимами. Кроме того, средневольтный выключатель блокируется со средневольтным распределительным устройством вручную, и/или электрически, и/или автоматически. В соответствии с одним вариантом осуществления настоящего изобретения средневольтное распределительное устройство трансформаторной подстанции содержит трехпозиционный (a-OFF-b) выключатель нагрузки с его контактной группой из трех подвижных контактов, электрически соединенных с трехфазными средневольтными зажимами по меньшей мере одного распределительного трансформатора,его первой контактной группой из трех неподвижных контактов, соединенных с первой группой из трех вводов выключателя и с первой группой из трех неподвижных контактов трехпозиционного заземляющего разъединителя для разрыва обесточенных цепей, и его третьей контактной группой из трех неподвижных контактов, электрически соединенных со второй группой из трех вводов выключателя и с первой контактной группой из трех неподвижных контактов еще одного трехпозиционного заземляющего разъединителя для разрыва обесточенных цепей так, что заземляющая группа из трех неподвижных контактов трехпозиционного заземляющего разъединителя электрически соединена с землей, а группа из трех подвижных контактов трехпозиционного заземляющего разъединителя соединена с трехфазными входными зажимами распределительной линии, а заземляющая контактная группа из трех неподвижных контактов еще одного трехпозиционного заземляющего разъединителя электрически соединена с землей,а группа из трех подвижных контактов еще одного трехпозиционного заземляющего разъединителя электрически соединена с трехфазными выходными зажимами распределительной линии, а заземляющий выключатель электрически соединен с контактной группой из трех подвижных контактов трехпозиционного (a-OFF-b) выключателя нагрузки, которые электрически соединены с трехфазными средневольтными зажимами по меньшей мере одного распределительного трансформатора. В соответствии с еще одним вариантом осуществления настоящего изобретения, описанным в предыдущем параграфе, заземляющий выключатель исключен, и трехпозиционный выключатель нагрузки электрически соединен между трехфазными средневольтными зажимами по меньшей мере одного распределительного трансформатора и трехпозиционным выключателем нагрузки/заземляющим выключателем так, что одна контактная группа из трех неподвижных контактов трехпозиционного выключателя нагрузки электрически соединена с землей, другая контактная группа из трех неподвижных контактов трехпозиционного выключателя нагрузки соединена с контактной группой из трех подвижных контактов выключателя трехпозиционного выключателя нагрузки/заземляющего выключателя, а контактная группа из трех подвижных контактов трехпозиционного выключателя нагрузки электрически соединена со средневольтными зажимами по меньшей мере одного распределительного трансформатора. В соответствии с еще одним вариантом осуществления настоящего изобретения два заземляющих выключателя соответственно электрически соединены с двумя контактными группами из трех неподвижных контактов трехпозиционного выключателя нагрузки/заземляющего выключателя, оба трехпозиционных заземляющих разъединителя исключены, а выключатель средневольтного распределительного устройства - средневольтного типа; причем вводы выдвижного выключателя непосредственно электрически соединены с трехфазными входными зажимами и трехфазными выходными зажимами соответст-3 021000 венно распределительной линии. В соответствии с еще одним вариантом осуществления настоящего изобретения, описанным в предыдущем параграфе, заземляющий выключатель удален, а трехпозиционный выключатель нагрузки/заземляющий выключатель электрически соединен между трехфазными средневольтными зажимами по меньшей мере одного распределительного трансформатора и трехпозиционным (a-OFF-b) выключателем нагрузки так, что одна контактная группа из трех неподвижных контактов трехпозиционного выключателя нагрузки/заземляющего выключателя электрически соединена с землей, еще одна контактная группа из трех неподвижных контактов трехпозиционного выключателя нагрузки/заземляющего выключателя электрически соединена с контактной группой из трех подвижных контактов трехпозиционного(a-OFF-b) выключателя нагрузки, а контактная группа из трех подвижных контактов трехпозиционного выключателя нагрузки/заземляющего выключателя электрически соединена трехфазными средневольтными зажимами по меньшей мере одного распределительного трансформатора. В соответствии с еще одним вариантом осуществления настоящего изобретения трехпозиционный выключатель нагрузки/заземляющий выключатель и два заземляющих выключателя, соединенных трехпозиционным выключателем нагрузки/заземляющим выключателем, убраны, а два дополнительных трехпозиционных выключателя нагрузки/заземляющих выключателя электрически соединены между трехфазными средневольтными зажимами по меньшей мере одного распределительного трансформатора и выдвижным средневольтным выключателем так, что первая группа неподвижных контактов одного из дополнительных трехпозиционных выключателей нагрузки/заземляющих выключателей электрически соединена с трехфазными средневольтными зажимами по меньшей мере одного распределительного трансформатора, вторая группа неподвижных контактов одного из дополнительных трехпозиционных выключателей нагрузки/заземляющих выключателей электрически соединена с землей, а подвижная группа из трех неподвижных контактов одного из дополнительных трехпозиционных выключателей нагрузки/заземляющих выключателей соединена с первой группой из трех вводов выдвижного выключателя, которые непосредственно электрически соединены с трехфазными входными зажимами распределительной линии, первая контактная группа из трех неподвижных контактов другого из дополнительных трехпозиционных выключателей нагрузки/заземляющих выключателей электрически соединена с трехфазными средневольтными зажимами по меньшей мере одного распределительного трансформатора,вторая контактная группа из трех неподвижных контактов другого из дополнительных трехпозиционных выключателей нагрузки/заземляющих выключателей электрически соединена с землей, а подвижная группа из трех неподвижных контактов другого из дополнительных трехпозиционных выключателей нагрузки/заземляющих выключателей соединена со второй группой из трех вводов выдвижного выключателя, которые непосредственно электрически соединены с трехфазными выходными зажимами распределительной линии. Функция взаимоблокировки двух выключателей нагрузки/заземляющих выключателей такова, что когда контакты отключения нагрузки одного выключателя замкнуты (нормальнозамкнутые (НЗ) контакты), контакты отключения нагрузки другого выключателя разомкнуты (нормально-разомкнутые (HP) контакты) и vice versa. В соответствии с еще одним вариантом осуществления настоящего изобретения заземляющий выключатель убран, а трехпозиционный выключатель нагрузки/заземляющий выключатель электрически соединен между распределительным трансформатором и трехпозиционными выключателями нагрузки/заземляющими выключателями так, что одна из контактных групп неподвижных контактов выключателя электрически соединена с землей, другая контактная группа из трех неподвижных контактов выключателя электрически соединена с соответствующими группами неподвижных контактов выключателей, которые соответственно электрически соединены между собой, а контактная группа из трех подвижных контактов выключателя электрически соединена с трехфазными средневольтными зажимами по меньшей мере одного распределительного трансформатора. В соответствии с еще одним вариантом осуществления настоящего изобретения трехпозиционный(a-OFF-b) выключатель нагрузки и трехпозиционные заземляющие разъединители для разрыва обесточенных цепей убраны; два трехпозиционных выключателя нагрузки/заземляющих выключателя электрически соединены между трехфазными средневольтными зажимами по меньшей мере одного распределительного трансформатора и средневольтным вакуумным выключателем так, что первая группа неподвижных контактов выключателя электрически соединена с трехфазными средневольтными зажимами по меньшей мере одного распределительного трансформатора, вторая группа неподвижных контактов выключателя электрически соединена с землей, а подвижная группа из трех неподвижных контактов выключателя соединена с первой группой из трех вводов выключателя, первая группа из трех неподвижных контактов выключателя электрически соединена с трехфазными средневольтными зажимами по меньшей мере одного распределительного трансформатора, вторая группа из трех неподвижных контактов выключателя электрически соединена с землей, а подвижная группа из трех неподвижных контактов выключателя соединена со второй группой из трех вводов выдвижного выключателя; и два разъединителя электрически соединены так, что первая группа из трех контактов первого разъединителя электрически соединена как с первой группой из трех вводов выключателя, так и с группой из трех подвижных контактов выключателя, а вторая группа контактов первого разъединителя электрически соединена с трехфаз-4 021000 ными входными зажимами распределительной линии, а первая группа из трех контактов второго разъединителя электрически соединена как со второй группой из трех вводов выключателя, так и с группой из трех подвижных контактов выключателя, а вторая группа контактов второго разъединителя электрически соединена с трехфазными выходными зажимами распределительной линии. В соответствии с еще одним вариантом осуществления настоящего изобретения заземляющий выключатель убран, а трехпозиционный выключатель нагрузки/заземляющий выключатель электрически соединен между распределительным трансформатором и трехпозиционными выключателями нагрузки/заземляющими выключателями так, что одна группа из трех неподвижных контактов выключателя электрически соединена с землей, другая группа из трех неподвижных контактов выключателя электрически соединена с соответствующими группами из трех неподвижных контактов выключателей, которые соответственно электрически соединены между собой, а группа из трех подвижных контактов выключателя электрически соединена с трехфазными средневольтными зажимами по меньшей мере одного распределительного трансформатора. В соответствии с еще одним вариантом осуществления настоящего изобретения два двухпозиционных выключателя нагрузки соответственно заменяют два трехпозиционных выключателя нагрузки/заземляющих выключателя так, что первая группа из трех неподвижных контактов выключателя нагрузки электрически соединена с трехфазными средневольтными зажимами по меньшей мере одного распределительного трансформатора, а вторая группа из трех подвижных контактов выключателя электрически соединена с первой группой из трех вводов выключателя, и первая группа из трех неподвижных контактов выключателя электрически соединена с трехфазными средневольтными зажимами по меньшей мере одного распределительного трансформатора, а вторая группа из трех подвижных контактов выключателя электрически соединена со второй группой из трех вводов выключателя, два трехпозиционных заземляющих разъединителя заменяют два разъединителя так, что заземляющая группа из трех неподвижных контактов выключателя электрически соединена с землей, другая группа из трех неподвижных контактов выключателя электрически соединена как с первой группой из трех вводов выключателя, так и со второй группой из трех подвижных контактов выключателя, и группа из трех подвижных контактов выключателя соединена с трехфазными входными зажимами распределительной линии, а заземляющая группа из трех неподвижных контактов выключателя электрически соединена с землей, другая группа из трех неподвижных контактов выключателя электрически соединена как со второй группой из трех вводов выключателя, так и со второй группой из трех подвижных контактов выключателя, а группа из трех подвижных контактов выключателя соединена с трехфазными выходными зажимами распределительной линии. В еще одном варианте осуществления настоящего изобретения заземляющий выключатель убран, и трехпозиционный выключатель нагрузки/заземляющий выключатель электрически соединен между распределительным трансформатором и выключателями нагрузки так, что группа из трех неподвижных контактов выключателя электрически соединена с землей, еще одна группа из трех неподвижных контактов выключателя электрически соединена с двумя соответствующими группами из трех неподвижных контактов выключателей, которые соответственно электрически соединены между собой, а группа из трех подвижных контактов выключателя электрически соединена с трехфазными средневольтными зажимами по меньшей мере одного распределительного трансформатора. В соответствии с еще одним вариантом осуществления настоящего изобретения по меньшей мере часть распределительного устройства содержит трехпозиционный заземляющий разъединитель/выключатель нагрузки с клинообразными ножами с его группой из трех подвижных контактов,электрически соединенной с трехфазными входными зажимами распределительной линии, первой группой из трех неподвижных контактов со способностью выключения токовой нагрузки трансформатора,электрически соединенной с трехфазными средневольтными зажимами по меньшей мере одного распределительного трансформатора, второй группой из трех неподвижных контактов, электрически соединенной с первой группой из трех вводов выключателя, и заземляющей третьей группой из трех неподвижных контактов, электрически соединенной с землей; дополнительный трехпозиционный заземляющий разъединитель/выключатель нагрузки с клинообразными ножами с его группой из трех подвижных контактов, электрически соединенной с трехфазными выходными зажимами распределительной линии, первой группой из трех неподвижных контактов со способностью выключения токовой нагрузки трансформатора, электрически соединенной с трехфазными средневольтными зажимами по меньшей мере одного распределительного трансформатора, второй группой из трех неподвижных контактов, электрически соединенной со второй группой вводов вакуумного выключателя, и заземляющей третьей группой его неподвижных контактов, электрически соединенной с землей; и факультативный заземляющий выключатель, электрически соединенный с трехфазными средневольтными зажимами по меньшей мере одного распределительного трансформатора. Функция взаимоблокировки между выключателями 3 А и 3 А' такова, что когда отключающий нагрузку нож выключателя 3 А находится в положении соединения входного линейного зажима 20 с зажимом трансформатора 30 (НЗ), соответствующий отключающий нагрузку нож выключателя 3 А' должен быть в разомкнутом положении (HP) и vice versa. В соответствии с еще одним вариантом осуществления настоящего изобретения, описанным в пре-5 021000 дыдущем параграфе, заземляющий выключатель убран, а трехпозиционный выключатель нагрузки/заземляющий выключатель электрически соединен между распределительным трансформатором и обоими трехпозиционными заземляющими разъединителями/выключателями нагрузки с клинообразными ножами так, что одна группа из трех неподвижных контактов выключателя электрически соединена с землей, еще одна группа из трех неподвижных контактов выключателя электрически соединена с соответствующими группами неподвижных контактов выключателей, которые соответственно электрически соединены между собой, а группа из трех подвижных контактов выключателя соединена с трехфазными средневольтными зажимами по меньшей мере одного распределительного трансформатора. В соответствии с еще одним вариантом осуществления настоящего изобретения по меньшей мере один из вышеупомянутых выключателей относится к средневольтному типу. В соответствии с еще одним вариантом осуществления настоящего изобретения по меньшей мере один из вышеупомянутых выключателей относится к типу с низким номинальным током. В еще одном варианте осуществления настоящего изобретения низкий номинальный ток имеет максимальное значение 100 А. В еще одном варианте осуществления настоящего изобретения по меньшей мере один из вышеупомянутых выключателей относится к типу короткозамыкателей. В соответствии с еще одним вариантом осуществления настоящего изобретения вышеупомянутые выключатели отвечают стандартам МЭК. В соответствии с еще одним вариантом осуществления настоящего изобретения диэлектрик, используемый для выключателей, выбран из группы, состоящей из воздуха, сложных эфиров, минерального или силиконового масла, твердого диэлектрика и элегаза SF6 или их сочетания. В еще одном варианте осуществления настоящего изобретения разные выключатели находятся в одном контейнере с его соответствующим диэлектриком; и указанный контейнер сообщается по меньшей мере через один дыхательный клапан, расположенный поблизости дна контейнера или в нем, с субконтейнером. Внутри контейнера может находиться по меньшей мере один распределительный трансформатор. В соответствии с еще одним вариантом осуществления настоящего изобретения контейнер наполнен не содержащим кислород жидким диэлектриком, а субконтейнер наполнен воздухом или не содержащим кислород газом и, факультативно, теплопоглощающим материалом. Не содержащим кислород газом может быть азот. В соответствии с еще одним вариантом осуществления настоящего изобретения субконтейнер оснащен по меньшей мере одним дополнительным вентиляционным отверстием, через которое субконтейнер сообщается с дополнительным субконтейнером, причем каждый из указанных субконтейнеров наполнен либо не содержащим кислород газом, либо воздухом и, факультативно, теплопоглощающим материалом. Кроме того, указанный еще один субконтейнер конструктивно исполнен так, чтобы образовывать охлаждающий лабиринт от по меньшей мере одного вентиляционного отверстия до по меньшей мере одного факультативного вентиляционного отверстия, причем указанные вентиляционные отверстия действуют каскадным образом. В соответствии с еще одним вариантом осуществления настоящего изобретения автоматический выключатель находится в своей собственной оболочке снаружи контейнера, относится к выдвижному типу и соединен с вышеупомянутыми выключателями через группу из шести проходных вводов выключателя. В еще одном варианте осуществления настоящего изобретения контейнер имеет группу из шести вводов для соединений с трехфазными входными зажимами и трехфазными выходными зажимами средневольтной распределительной линии, подобную дополнительную группу из трех вводов для кабельных соединений с автоматическим выключателем и группу из трех вводов для соединения с трехфазными средневольтными зажимами по меньшей мере одного распределительного трансформатора. Еще одной целью настоящего изобретения является создание средневольтного выдвижного выключателя типа, используемого в распределительном устройстве трансформаторных подстанций, для подачи энергии и защиты по меньшей мере одного распределительного трансформатора. Этот выключатель содержит первую группу из трех вводов, соответствующих трехфазным входным зажимам и электрически соединенных с ними, и вторую группу из трех вводов, соответствующих трехфазным выходным зажимам средневольтной распределительной линии и электрически соединенных с ними, для пропуска основного тока нагрузки средневольтной распределительной линии; первую группу из трех проходных вводов, соответствующих и электрически соединенных с первой группой из трех вводов, электрически соединенных с трехфазными входными зажимами, и вторую группу из трех проходных вводов, соответствующих и электрически соединенных со второй группой из трех вводов, электрически соединенных с трехфазными выходными зажимами средневольтной распределительной линии, для пропуска тока нагрузки по меньшей мере одного распределительного трансформатора. В соответствии с еще одним вариантом осуществления настоящего изобретения трансформаторная подстанция, описанная в предыдущих параграфах, содержит датчики и защитные устройства на базе микропроцессоров и соответствующие средства связи, программирования и координации, предназначен-6 021000 ные для управления автоматическим выключателем, сблокированным с соответствующими выключателями, для автоматической защиты и секционирования распределительной линии в соответствии с данными, собранными и обработанными с датчиков и защитных устройств, и обеспечения защиты по меньшей мере одного распределительного трансформатора. В соответствии с еще одним вариантом осуществления настоящего изобретения датчики и защитные устройства представляют собой датчики тока, напряжения, давления, температуры, света, уровня жидкого диэлектрика и т.п. и находятся по меньшей мере в одном из вышеупомянутых контейнере и субконтейнеров и/или по меньшей мере в одном распределительном трансформаторе. В еще одном варианте осуществления настоящего изобретения в каждом соответствующем автоматическом выключателе расположено средство обработки микропроцессорного реле выключателя, предназначенное в случае возникновения перегрузки по току в соответствующем распределительном трансформаторе включать операцию размыкания соответствующего автоматического выключателя и затем автоматически управлять в течение соответствующего промежутка мертвого времени и перед первой и последней операцией повторного замыкания выключателя соответствующими сблокированным выключателем (выключателями) в соответствующем распределительном устройстве так, что распределительный трансформатор становится электрически отсоединенным и изолированным, и/или в случае возникновения замыкания нулевой последовательности, ниже по силе, чем конкретное значение, заданное оператором линии, включать операцию размыкания соответствующего выключателя (выключателей) в соответствующем распределительном устройстве так, что распределительный трансформатор становится электрически отсоединенным и изолированным, без включения какой-либо операции размыкания выключателя из-за возникновения меньшего, чем конкретное значение замыкания нулевой последовательности в соответствующем распределительном трансформаторе. Еще одной целью настоящего изобретения является создание системы для защиты, автоматического секционирования и реконфигурации средневольтной распределительной линии от электрических повреждений, в которой для электрического повреждения, создающего любой из I и I, N реле выключателей плюс реле выключателя силовой подстанции по линии, итого N+1 реле, рассматриваются сгруппированным в М групп, G0, G1, , Gi, , GM-1, каждая из соответствующего числа NG0, NG1, , NGi, , NGM-1 последовательных реле, RLi0, RLi1, , RLil, , RLiNGi-1, начиная (включительно) с реле выключателя силовой подстанции, и соответствующие интервалы времени отключения для всех соответствующих реле автоматических выключателей в данной группе Gi с данным значением i настроены так, чтобы иметь практически одинаковое значение, а интервал времени отключения для любого реле выключателя в группе Gi настроен так,чтобы быть больше интервала времени отключения для любого реле выключателя в последующей группе Gi+1, причем разница между интервалами времени отключения определяется оператором (операторами) защиты, ответственным (ответственными) за средневольтную распределительную линию; интервал мертвого времени для каждого реле RLil после первого отключения выключателя настроен так, чтобы иметь практически одинаковое значение для данного значения подстрочного индекса l и быть меньшим интервала мертвого времени для последующего реле RLil+1 в той же группе Gi, и интервал мертвого времени после второго отключения выключателя и перед второй операцией повторного замыкания настроен так, чтобы иметь одинаковое значение для всех реле выключателя, причем разница между интервалами мертвого времени последовательных реле определяется оператором (операторами) защиты, ответственным (ответственными) за средневольтную распределительную линию; где каждое реле выключателя предназначено для запирания своего соответствующего автоматического выключателя после двух отключений, при условии, что соответствующий интервал времени автоматического повторного включения (АПВ) после первого отключения выключателя и время отключения соответствующей группы показывают практически одинаковое значение, и/или предварительно запрограммированный таймер каждого реле, который включается первой операцией отключения и включает запирание выключателя, если автоматический выключатель разомкнут в конце запрограммированного времени таймеров, учитывая оговоренные допуски, а второй интервал мертвого времени перед второй операцией автоматического повторного включения настроен так, чтобы иметь практически одинаковое значение для всех реле выключателей; для электрического повреждения, создающего направленный ток нулевой последовательности I0,N+1 реле направленного тока нулевой последовательности выключателей рассматриваются как RL0, ,RLj, , RLN, a время отключения для любого реле RLj настроено так, чтобы иметь значение, большее,чем время отключения для последующего реле RLj+1, причем разница между временами отключения последовательных реле определяется оператором (операторами) защиты, ответственным (ответственными) за средневольтную распределительную линию, а реле выключателей предназначены для запирания соответствующих выключателей после одного отключения при возникновении электрического повреждения,создающего направленный ток нулевой последовательности I0. В соответствии с еще одним вариантом осуществления настоящего изобретения в системе для защиты, автоматического секционирования и реконфигурации средневольтной распределительной линии от электрических повреждений для электрического повреждения, создающего любой из I и I, каждое реле выключателя RLil настроено, чтобы иметь интервал времени отключения, равный ttripG0 - iOVtrip, где ttripG0 - время отключения для всех реле выключателей RL0l в группе G0, значение i - подстрочный индекс группы Gi, к которой принадлежит каждое реле выключателя RLil, и OVtrip - приращение времени, причем ttripG0 и OVtrip определяются оператором (операторами) защиты, ответственным (ответственными) за средневольтную распределительную линию; интервал мертвого времени - разомкнутые контакты выключателя - после отключения первого выключателя, равный td(l + 1), где указанный член td - интервал мертвого времени реле первого выключателя RLi0 каждой группы Gi и определяется оператором (операторами) защиты, ответственным (ответственными) за средневольтную линию, и значение l - подстрочный индекс реле выключателя RLil в каждой соответствующей группе Gi,для электрического повреждения, создающего направленный ток нулевой последовательности I0,каждое реле RLj настроено имеющим время отключения, равное 10trip(N - j + 1), где j - подстрочный индекс данного реле выключателя RLj, a 10trip - время отключения реле выключателя RLN и определяется оператором (операторами) защиты, ответственным (ответственными) за средневольтную распределительную линию. В еще одном варианте осуществления настоящего изобретения в вышеупомянутой системе средствами, используемыми для программирования необходимых реле выключателей входными данными, такими как определение М групп, G0, G1, , Gi, , GM-1, соответствующими числами NG0, NG1, , NGi, ,NGM-1 последовательных реле, RLi0, RLi1, , RLil, , RLiNG-1 в каждой группе Gi и т.д., параметрами, такими как ttripG0, i, OVtrip и т.д., двунаправленностью и показаниями датчиков и т.п., являются средства синхронизации и обработки данных, включенные в каждое из реле выключателей. Наконец, в соответствии с еще одним вариантом осуществления настоящего изобретения реле выключателей являются реле выключателями на базе микропроцессоров, а средствами синхронизации и обработки данных является микропроцессор (микропроцессоры), включенный (включенные) в каждое соответствующее реле выключателя на базе микропроцессора. Описание графического материала Для более полного понимания настоящего изобретения последующее описание ведется со ссылками на прилагаемые графические материалы, на которых фиг. 1 представляет собой однолинейную электрическую схему обычной трансформаторной подстанции, используемой в существующих распределительных сетях среднего напряжения; фиг. 2 - вид сбоку обычной трансформаторной подстанции, электрическая схема которой приведена на фиг. 1; фиг. 3 - электрическую схему усовершенствованной обычной трансформаторной подстанции, используемой в некоторых существующих распределительных сетях среднего напряжения; фиг. 4 А, 4 В, 5 А, 5 В, 6 А, 6 В, 7 А, 7 В, 8 А, 8 В, 9 А и 9 В - электрические схемы соответствующих вариантов осуществления предлагаемой трансформаторной подстанции; фиг. 10 - схему, которая иллюстрирует электрические соединения между трансформаторными подстанциями в распределительной линии в соответствии с настоящим изобретением; фиг. 11 - ответвление (Y) распределительной линии среднего напряжения, в которой используются предлагаемые трансформаторные подстанции; фиг. 12 А, 12 В, 13 А, 13 В, 14 А и 14 В - схемы вариантов осуществления предлагаемой трансформаторной подстанции, которые иллюстрируют разные варианты размещения контейнеров на ней; фиг. 15 А и 15 В - схемы вариантов осуществления предлагаемой трансформаторной подстанции, которые иллюстрируют выдвижной выключатель с изобретенным комплектом вводов выключателя; фиг. 16 - схему, которая иллюстрирует размещение трансформаторных подстанций по группам для объяснения предлагаемой системы автоматической защиты и секционирования; фиг. 17 А и 17 В - временные диаграммы для иллюстрации работы системы автоматической защиты и секционирования после перегрузки по току I, I в соответствии с настоящим изобретением; фиг. 18 - временные диаграммы для иллюстрации работы системы автоматической защиты и секционирования в соответствии с настоящим изобретением после прерывания направленного тока нулевой последовательности I0. Подробное описание изобретения и предпочтительных вариантов его осуществления Далее приводится подробное описание изобретения на примерах предпочтительных вариантов его осуществления. Фиг. 4 А представляет собой однолинейную схему трансформаторной подстанции в соответствии с первым вариантом осуществления настоящего изобретения. Трансформаторная подстанция содержит выключатель 6, подключенный параллельно с распределительным устройством, подающим энергию на распределительный трансформатор 4, а именно с трехпозиционным (a-OFF-b) выключателем нагрузки 2,-8 021000 и последовательно с распределительной линией, а именно между трехфазными входными и выходными зажимами 20 и 20' соответственно. Как следствие, основной поток энергии (максимум 400-630 А) распределительной линии направляется через выключатель 6, а ток нагрузки распределительного трансформатора (обычно 5-20 А) протекает лишь через трехпозиционный (a-OFF-b) выключатель нагрузки 2, следствием чего является значительное снижение требований к рабочему циклу и стоимости этого выключателя 2. Выключатели 3 и 3' это просто заземляющие разъединители. Заземляющий разъединитель 7" требуется лишь в том случае,если имеется значительная длина кабеля, соединяющего трансформатор с распределительным устройством, для заземления емкостного заряда этого отрезка кабеля, требуемого в случае выполнения работ по техническому обслуживанию. Выключатель 6 включен последовательно с главным выключателем распределительной линии, находящимся в силовой подстанции для преобразования высокого напряжения в среднее, таким образом создавая дополнительное устройство автоматической защиты и секционирования линии в распределительной линии, имеющей оба выключателя в тесной координации друг с другом. Датчики тока, контролирующие соединение между трансформатором и распределительным устройством, будут выдавать свой входной сигнал на реле выключателя на основе микропроцессора, и в случае повреждения поврежденный трансформатор будет отключен и изолирован путем автоматического переключения через механизм блокировки трехпозиционного (a-OFF-b) выключателя 2 в положение OFF с размыканием или без размыкания контактов выключателя 6 в зависимости от типа и серьезности отказа. Фиг. 4 В иллюстрирует трансформаторную подстанцию в соответствии с еще одним вариантом осуществления настоящего изобретения. Эта трансформаторная подстанция аналогична трансформаторной подстанции на фиг. 4 А, за исключением того, что между трансформатором и трехпозиционным (aOFF-b) выключателем нагрузки/заземляющим выключателем 2 установлен дополнительный трехпозиционный выключатель нагрузки/заземляющий выключатель 2'. Это является дополнительным элементом,требуемым некоторыми предприятиями электроснабжения по соображениям безопасности при выполнении работ по техническому обслуживанию. В случае использования вакуумного выключателя должно быть обеспечено выполнение требования некоторых предприятий электроснабжения относительно установки дополнительного разъединения последовательно с вакуумными корпусами вакуумных выключателей. Для этого необходима дополнительная функция разъединения вакуумного выключателя, которая создает проблему соответствия требованиям испытания стойкости к воздействию внутренней дуги, особенно, если вместо использования SF6 или воздуха в качестве диэлектрика используются минеральное или силиконовое масло или сложные эфиры. Трансформаторная подстанция в соответствии с еще одним вариантом осуществления настоящего изобретения, показанным на фиг. 5 А, аналогична трансформаторной подстанции на фиг. 4 А, за исключением того, что заземляющие разъединители 3 и 3' исключены, а их разъединительную функцию выполняют выдвижной выключатель 6' и два дополнительных простых заземляющих выключателя 7 и 7', добавленных между трехпозиционным выключателем нагрузки/заземляющим выключателем 2 и соответствующими зажимами выключателя 6'. Фиг. 5 В иллюстрирует еще один вариант осуществления предлагаемой трансформаторной подстанции, который является вариантом трансформаторной подстанции, показанной на фиг. 5 А. В этом случае трехпозиционный выключатель нагрузки/заземляющий выключатель 2' заменен заземляющим выключателем 7", поддерживающим заземляющую функцию, а также придающим способность отключения нагрузки для соединительной линии тока нагрузки трансформатора. В варианте осуществления, показанном на фиг. 6 А, трехпозиционный (a-OFF-b) выключатель нагрузки/заземляющий выключатель 2 и два заземляющих выключателя 7 и 7' варианта осуществления на фиг. 5 В заменены двумя трехпозиционными выключателями нагрузки/заземляющими выключателями 2" и 2"'. Фиг. 6 В представляет разновидность варианта осуществления на фиг. 6 А с трехпозиционным выключателем нагрузки и заземляющим выключателем 2' вместо заземляющего выключателя 7". Фиг. 7 А представляет собой еще один вариант схемы на фиг. 6 А, в которой разъединительная способность, обеспечиваемая выдвижным выключателем 6', достигается вместо него невыдвижным выключателем 6 и двумя разъединителями 10 и 10', подключенными к соответствующим зажимам выключателя 6 последовательно с линией среднего напряжения. Подобно схеме на фиг. 6 А и 6 В, на фиг. 7 В заземляющий выключатель 7 на фиг. 7 А заменен трехпозиционным выключателем нагрузки/заземляющим выключателем 2'. Фиг. 8 А иллюстрирует однолинейную схему еще одного варианта осуществления, подобного показанному на фиг. 7 А, с двумя трехпозиционными выключателями нагрузки/заземляющими выключателями 2" и 2'", замененными соответствующими двухпозиционными выключателями нагрузки 11 и 11', и разъединителями 10 и 10', замененными соответственно заземляющими разъединителями 3 и 3'. Отличие фиг. 8 В от фиг. 8 А заключается в использовании трехпозиционного выключателя нагрузки/заземляющего выключателя 2' вместо заземляющего выключателя 7". Что касается фиг. 9 А и 9 В, введен тип выключателя 3 А, 3 А', отличающийся от используемых в ва-9 021000 риантах осуществления на предыдущих фигурах, который берет на себя роль заземляющего разъединителя и выключателя нагрузки. Это трехпозиционные заземляющие разъединители/выключатели нагрузки 3 А, 3 А' с клинообразными ножами, подключенные к зажимам 30 распределительного трансформатора 4 и к соответствующим вводам выключателя 6, как показано на фиг. 9 А и 9 В. Как и в предыдущих группах фигур, отличие между фиг. 9 А и 9 В заключается в том, что заземляющий выключатель 7" заменен трехпозиционным выключателем нагрузки/заземляющим выключателем 2'. Как ясно специалисту в данной области техники после прочтения вышеприведенного описания в отношении разных вариантов осуществления соединений распределительного устройства и выключателя 6, 6', суть изобретения заключается в подключении выключателя 6, 6' параллельно по меньшей мере части этого распределительного устройства, подающего ток в трансформатор, и последовательно с главной линией распределительной сети, проводящей главный ток нагрузки распределительной линии (400-630 А). Как широко проиллюстрировано в раскрытых вариантах осуществления, распределительное устройство может иметь любое конструктивное исполнение, подходящее для подачи тока нагрузки трансформатора (5-60 А) и его защиты, как требуется и известно специалистам в данной области техники, причем это конструктивное исполнение включается в объем изобретения, если вышеуказанное соединение обеспечивается выключателем 6, 6', а все остальные выключатели необходимы для прерывания лишь тока нагрузки трансформатора. Фиг. 10 иллюстрирует классическую кольцевую схему соединенных трансформаторных подстанций и схему выключателей приблизительно посредине кольца в разомкнутом положении (N.O.), а фиг. 11 классическое ответвление (Y) средневольтной распределительной линии с использованием предлагаемых трансформаторных подстанций. Поскольку предлагаемая трансформаторная подстанция обеспечивает как защиту распределительного трансформатора 4 и линии и дополнительную способность автоматического секционирования для средневольтной распределительной линии, будет очевидным, что эти трансформаторные подстанции непосредственно применимы к любому существующему исполнению или схеме средневольтной распределительной линии/сети. Фиг. 12 А иллюстрирует схему расположения отделений или контейнеров G, G', G" в предлагаемой трансформаторной подстанции. Контейнер G содержит распределительное устройство 2, 2', 2", 2'", 3, 3',3 А, 3 А', 7, 7', 7", 10, 10', 11, 11', выключатель 6 и не содержащий кислород жидкий диэлектрик (А) трансформаторной подстанции. Кроме того, как можно видеть, контейнер G расположен поверх субконтейнера G' и сообщается с G' через один или несколько клапанов сброса давления В, расположенных в дне контейнера G, и предназначен для соответствия обычным требованиям испытания стойкости к воздействию внутренней дуги. Таким образом, предохранительные клапаны В диаметром, скажем, 10-25 см,хотя возможны и другие размеры, срабатывают при возникновении дуги для обеспечения мгновенного удаления жидкого диэлектрика А с пути дуги и сброса давления, газов и жидкого диэлектрика А в субконтейнер G'. Дополнительный клапан (клапаны) сброса давления В', который будет (будут) срабатывать сразу же (в каскаде) после срабатывания клапана (клапанов) В, будет (будут) выпускать газы и жидкий диэлектрик А во второй субконтейнер G" в форме лабиринта и далее через дыхательный клапан или клапаны В". Оба контейнера G' и G" могут наполняться либо не содержащим кислород газом или воздухом в зависимости от требований к величине тока (килоамперам) и продолжительности испытания на стойкость к воздействию внутренней дуги, устанавливаемым конечным пользователем трансформаторной подстанции. Факультативно, они могут содержать также теплопоглощающий материал для снижения температуры газа до уровня ниже точки самовоспламенения к моменту, когда газы будут в контакте с кислородом. Контейнер G" имеет лабиринтный проход, вынуждающий газы совершать зигзагообразное движение на пути наверх, где расположен факультативный дыхательный клапан (клапаны) В", который выпускают газ в атмосферу. Фиг. 13 А, 14 А и 15 А иллюстрируют варианты на фиг. 12 А, но с выключателем 6, расположенным снаружи контейнера G и соединенным с распределительным устройством, находящимся внутри контейнера G, на фиг. 13 А обычными штепсельными разъемами D и на фиг. 14 А штепсельными вводами D' выдвижного выключателя и аналогично на фиг. 15 А с той лишь разницей, что в последнем случае используется выключатель с изобретенным двойным комплектом вводов, а именно один комплект обычных штепсельных вводов выключателя со стороны подключения к распределительному устройству, находящемуся внутри контейнера, и с противоположной стороны штепсельный кабельный ввод D для подсоединения к зажимам 20 и 20' кабеля распределительной линии. Варианты на фиг. 12 А, 13 А, 14 А и 15 А соответственно показаны на фиг. 12 В, 13 В, 14 В и 15 В с тем же расположением контейнеров G, G', G", клапанов, дыхательных клапанов В, В', В" и диэлектриков А,С, но с распределительным трансформатором 4 внутри контейнера G. Фиг. 16 представляет собой примерную схему для иллюстрации настройки предлагаемой системы,включающей вышеописанные трансформаторные подстанции, для электрического повреждения, создающего по меньшей мере один из токов перегрузки I и I. Обычно контур или средневольтная распределительная линия, в которой используется предлагаемая система, состоит из N трансформаторных под- 10021000 станций и одной силовой подстанции. Эти N распределительных подстанций могут представлять собой любые из вышеописанных вариантов подстанций или обычную подстанцию, показанную на фиг. 3, или сочетание любого одного из этих типов распределительных подстанций. Настройка для системы, когда возникает перегрузка по току, заключается в группировании N+1 выключателей посредством их реле RLil, соответствующих N+1 силовой и трансформаторным подстанциям. N+1 реле RLil выключателей группируются в М групп G0GiGM-1 соответствующего числа последовательных реле NG0, NG1, , NGi, , NGM-1; причем реле в каждой группе Gi также соответственно обозначены RLi0, RLil, , RLil, , RLiNGi-1, начиная (включительно) с реле выключателя силовой подстанции. Как можно видеть из вышеприведенного, i в RLil указывает группу Gi, к которой относится релеRLil, a подстрочный индекс l - положение реле от 0 до NGi-1 в данной группе Gi. На фиг. 17 А показаны временные диаграммы отключающих сигналов для реле RL00-RL03, когда превышение по току возникает между реле RL03 и RL04 в группе G0 (т.е. между третьей и четвертой трансформаторными подстанциями в группе G0, начиная с силовой подстанции, которая содержит релеRL00). Неисправность возникает в момент времени t0 с последующим размыканием четырех первых выключателей, управляемых соответствующими реле RL00, RL01, RL02, RL03. Аналогично, на фиг. 17b показаны временные диаграммы отключающих сигналов для реле RL101RL 3 в группе G1, когда превышение по току возникает между реле RL13 И RL14. Как можно видеть на временных диаграммах на фиг. 17 а и 17b, время отключения - triptime и triptime1, соответственно,является одинаковым для каждого реле RLil в данной группе Gi, а время отключения для всех реле в группе G0 (triptime) больше, чем время отключения для всех реле в группе G1 (triptime1), т.е. интервал времени отключения равен ttripG0 - iOVtrip, где указанный член ttripG0 - время отключения для всех реле выключателей RL0l в группе G0, указанный член i - подстрочный индекс группы Gi, к которой принадлежит указанное каждое реле выключателя RLil, и указанный член OVtrip - приращение времени, причем указанные ttripG0 и OVtrip заданы, и интервал мертвого времени - разомкнутые контакты выключателя после отключения первого выключателя, равный td(l + 1), где указанный член td - интервал мертвого времени реле первого выключателя RLi0 каждой группы Gi и задан, и указанное значение l - подстрочный индекс реле выключателя RLil в каждой соответствующей группе Gi. Различие между этими зависящими от группы временами отключения может задаваться, например устанавливаться оператором (операторами), ответственным (ответственными) за систему, и автоматическим устройством, запрограммированным в соответствии с режимом работы. После того как превышение по току возникает между RL03 и RL04, все четыре реле RL00, RL01, RL02,0RL 3 отключат свои соответствующие выключатели через интервал времени triptime (времяотключения). Если мертвое время (dead time) каждого реле выключателя - deadtime0, deadtime1,deadtime2, deadtime3 соответственно - предусматривать продолжительнее по мере того, как соответствующее реле выключателя становится ближе к точке перегрузки по току, достигается последовательное замыкание выключателей, как показано на фиг. 17 а. Можно видеть, что для реле, ближайшего к точке перегрузки по току (в данном случае RL03), время отключения (triptime) практически равно его паузе(чистому времени) автоматического повторного включения (reclostime3) при второй операции отключения (t1). В микропроцессорах реле можно запрограммировать условие, что если пауза автоматического повторного включения данного реле практически равна его времени отключения, соответствующий выключатель 6 блокирует, обеспечивая при этом автоматическое секционирование и реконфигурацию средневольтной распределительной сети или контура. Другой способ - предварительно запрограммированный таймер для каждого реле, который включается при первой операции отключения и включает блокировку выключателя, если в конце запрограммированного времени таймеров выключатель разомкнут. Термин "практически" в данном случае означает, что время отключения и (бестоковая) пауза автоматического повторного включения могут отличаться, учитывая допуски, оговоренные для каждого устройства, и их быстродействия, которые будут легко учтены специалистами в данной области техники. Аналогично, программирование вышеупомянутого группирования и последовательной работы является обычной практикой в области средневольтных распределительных сетей, оснащенных реле выключателей на базе микропроцессоров. На фиг. 17b можно видеть работу реле, аналогичную показанной на фиг. 17 а, но со временем отключения (triptime1) для G1 меньшим времени отключения (triptime) для G0. В данном случае иллюстрируется превышение по току, возникающее между RL13 И RL14 в момент времени t01, т.е. каждое RLj настроено имеющим время отключения, равное 10trip(N - j + 1), где j - подстрочный индекс данного реле выключателя RLj, a 10trip - время отключения реле выключателя RLN, которое задано. В данном случае применимы те же рассуждения, что и выше для фиг. 17 а. Фиг. 18 представляет собой примерную схему для иллюстрации настройки предлагаемой системы,включающей вышеописанные трансформаторные подстанции, для электрического повреждения, создающего направленный ток нулевой последовательности I0. На этой фигуре показаны также временные диаграммы для всех реле RL0, , RLj, , RLN, подключенных в линии через соответствующие трансформаторные подстанции. В случае N+1 реле рассматриваются как RL0, , RLj, , RLN без необходимости их группирования. Время отключения для каждого реле RLj, подключенного в линии, будетDZSCtriptimei, так что DZSCtriptimeiDZSCtriptime(i+1), как показано на этой фигуре. Одной формулой, легко программируемой в обычном средстве обработки, включенном в реле выключателя,могла бы быть 10trip(N - j + 1), где 10trip - время отключения для реле RLN, a j - положение или подстрочный индекс соответствующего реле RLj, как описано в конкретном пункте приложенной формулы изобретения. Естественно, можно программировать или вводить в соответствующее средство обработки соответствующего реле выключателя любую иную формулу, или алгоритм, или последовательность, отражающие режим работы, как описано в соответствующем пункте формулы изобретения. Как можно видеть, суть этого аспекта изобретения - уменьшение времени отключения реле выключателя по мере увеличения расстояния соответствующего реле до силовой подстанции. Хотя варианты осуществления настоящего изобретения на прилагаемых чертежах проиллюстрированы и в предыдущем подробном описании описаны некоторые варианты осуществления настоящего изобретения, ясно, что раскрытыми вариантами осуществления изобретение не ограничивается, и что возможны многочисленные изменения в пределах объема изобретения, оговоренного в прилагаемой формуле изобретения. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Трансформаторная подстанция, преобразующая электрическую энергию со среднего напряжения в низкое напряжение, подключенная последовательно в электрической средневольтной трехфазной распределительной линии между трехфазными входными зажимами (20, 20') и трехфазными выходными зажимами (20', 20) указанной распределительной линии, причем указанная трансформаторная подстанция содержит по меньшей мере один распределительный трансформатор (4), содержащий трехфазные средневольтные зажимы (30), предназначенный для преобразования электрической энергии со среднего напряжения в низкое напряжение; по меньшей мере один низковольтный распределительный щит (5), предназначенный для распределения указанной преобразованной электрической энергии; средневольтное распределительное устройство, электрически соединенное с указанными трехфазными средневольтными зажимами (30) указанного по меньшей мере одного распределительного трансформатора (4) и с указанными трехфазными входными зажимами (20, 20') и указанными трехфазными выходными зажимами (20', 20) указанной средневольтной распределительной линии, предназначенное для подачи электрической энергии и защиты указанного по меньшей мере одного распределительного трансформатора (4),отличающаяся тем, что указанная трансформаторная подстанция содержит также средневольтный выключатель (6), электрически подсоединенный параллельно зажимам по меньшей мере части указанного средневольтного распределительного устройства, и, кроме того, указанный выключатель (6) электрически подсоединен последовательно с указанной средневольтной электрической распределительной линией между указанными трехфазными входными зажимами (20, 20') и указанными трехфазными выходными зажимами (20', 20) указанной распределительной линии, причем указанный средневольтный выключатель (6) блокируется с указанным средневольтным распределительным устройством вручную,и/или электрически, и/или автоматически. 2. Трансформаторная подстанция по п.1, отличающаяся тем, что указанная по меньшей мере часть указанного средневольтного распределительного устройства содержит трехпозиционный (a-OFF-b) выключатель нагрузки (2), причем указанный трехпозиционный (aOFF-b) выключатель нагрузки (2) содержит группу из трех подвижных контактов (с), электрически соединенных с указанными трехфазными средневольтными зажимами (30) указанного по меньшей мере одного распределительного трансформатора (4), первую группу из трех неподвижных контактов (а), соединенных с первой группой из трех вводов указанного выключателя (6) и второй группой из трех неподвижных контактов (b), электрически соединенных со второй группой из трех вводов указанного выключателя (6). 3. Трансформаторная подстанция по п.2, отличающаяся тем, что указанное средневольтное распределительное устройство содержит также первый трехпозиционный заземляющий разъединитель (3) для разрыва обесточенных цепей, причем указанный первый трехпозиционный заземляющий разъединитель (3) для разрыва обесточенных цепей имеет первую группу из трех неподвижных контактов, соединенных с указанной первой группой из трех неподвижных контактов (а) указанного трехпозиционного (a-OFF-b) выключателя нагрузки (2),заземляющую группу из трех неподвижных контактов, электрически соединенных с землей, и группу из трех подвижных контактов, электрически соединенных с указанными трехфазными входными зажимами(20, 20') указанной распределительной линии; и второй трехпозиционный заземляющий разъединитель (3') для разрыва обесточенных цепей, причем второй трехпозиционный заземляющий разъединитель (3') для разрыва обесточенных цепей имеет первую группу из трех неподвижных контактов, соединенных с указанной второй группой неподвижных контактов (а) указанного трехпозиционного (a-OFF-b) выключателя нагрузки (2), заземляющую группу из трех неподвижных контактов, электрически соединенных с землей, и группу из трех подвижных контактов, электрически соединенных с указанными трехфазными выходными зажимами (20', 20) указанной распределительной линии. 4. Трансформаторная подстанция по п.2, отличающаяся тем, что указанное средневольтное распределительное устройство содержит также два заземляющих выключателя (7, 7'), причем каждый из указанных двух заземляющих выключателей (7, 7') соответственно электрически соединен с указанными двумя группами (а, b) из трех неподвижных контактов указанного трехпозиционного (a-OFF-b) выключателя нагрузки (2). 5. Трансформаторная подстанция по п.4, отличающаяся тем, что указанное средневольтное распределительное устройство содержит также заземляющий выключатель (7"), причем указанный заземляющий выключатель (7") электрически соединен с указанной группой из трех подвижных контактов (с) указанного трехпозиционного (a-OFF-b) выключателя нагрузки (2), которые электрически соединены с указанными трехфазными средневольтными зажимами (30) указанного по меньшей мере одного распределительного трансформатора (4). 6. Трансформаторная подстанция по п.4, отличающаяся тем, что указанное средневольтное распределительное устройство содержит также дополнительный трехпозиционный выключатель нагрузки (2'), причем указанный дополнительный трехпозиционный выключатель нагрузки (2') электрически соединен между указанными трехфазными средневольтными зажимами (30) указанного по меньшей мере одного распределительного трансформатора (4) и указанным трехпозиционным (a-OFF-b) выключателем нагрузки (2), причем указанный дополнительный трехпозиционный выключатель нагрузки (2') содержит первую группу из трех неподвижных контактов, электрически соединенных с землей, вторую группу из трех неподвижных контактов, соединенных с указанной группой из трех подвижных контактов (с) указанного трехпозиционного (a-OFF-b) выключателя нагрузки (2), и группу из трех подвижных контактов, электрически соединенных с указанными трехфазными средневольтными зажимами (30) указанного по меньшей мере одного распределительного трансформатора (4). 7. Трансформаторная подстанция по п.1, отличающаяся тем, что указанная по меньшей мере часть указанного средневольтного распределительного устройства содержит первый и второй трехпозиционные выключатели нагрузки/заземляющие выключатели (2", 2),электрически соединенные между указанными трехфазными средневольтными зажимами (30) указанного по меньшей мере одного распределительного трансформатора (4) и указанным средневольтным выключателем (6') так, что первая группа неподвижных контактов указанного первого трехпозиционного выключателя нагрузки/заземляющего выключателя (2") электрически соединена с указанными трехфазными средневольтными зажимами (30) указанного по меньшей мере одного распределительного трансформатора (4), вторая группа неподвижных контактов указанного первого трехпозиционного выключателя нагрузки/заземляющего выключателя (2") электрически соединена с землей, а подвижная группа из трех неподвижных контактов указанного первого трехпозиционного выключателя нагрузки/заземляющего выключателя (2) соединена с первой группой из трех вводов указанного выключателя(6), которые непосредственно электрически соединены с указанными трехфазными входными зажимами(20, 20') указанной распределительной линии, причем первая группа из трех неподвижных контактов указанного второго трехпозиционного выключателя нагрузки/заземляющего выключателя (2) электрически соединена с указанными трехфазными средневольтными зажимами (30) указанного по меньшей мере одного распределительного трансформатора (4), вторая группа из трех неподвижных контактов указанного второго трехпозиционного выключателя нагрузки/заземляющего выключателя (2'") электрически соединена с землей, а подвижная группа из трех неподвижных контактов указанного второго трехпозиционного выключателя нагрузки/заземляющего выключателя (2'") соединена со второй группой из трех вводов указанного выключателя (6), которые непосредственно электрически соединены с указанными трехфазными выходными зажимами (20', 20) указанной распределительной линии, причем они сблокированы таким образом, что когда один находится в разомкнутом положении (HP), другой находится в замкнутом положении (НЗ), и наоборот. 8. Трансформаторная подстанция по п.7, отличающаяся тем, что указанная по меньшей мере часть указанного средневольтного распределительного устройства содержит заземляющий выключатель (7), электрически соединенный с указанной первой группой из трех неподвижных контактов указанных первого и второго трехпозиционных выключателей нагрузки/заземляющих выключателей (2", 2'"), которые электрически соединены с указанными трехфазными средневольтными зажимами (30) указанного по меньшей мере одного распределительного трансформатора (4). 9. Трансформаторная подстанция по п.7, отличающаяся тем, что указанная по меньшей мере часть указанного средневольтного распределительного устройства содержит заземляющий выключатель (2'), причем указанный заземляющий выключатель (2') электрически со- 13021000 единен между трехфазными средневольтными зажимами (30) указанного по меньшей мере одного распределительного трансформатора (4) и указанными первым и вторым трехпозиционными выключателями нагрузки/заземляющими выключателями (2", 2'") так, что одна из групп неподвижных контактов указанного заземляющего выключателя (2') электрически соединена с землей, другая группа из трех неподвижных контактов указанного заземляющего выключателя (2') электрически соединена с соответствующими первыми группами неподвижных контактов первого и второго трехпозиционных выключателей нагрузки/заземляющих выключателей (2", 2), которые соответственно электрически соединены между собой, а группа из трех подвижных контактов указанного заземляющего выключателя (2') электрически соединена с указанными трехфазными средневольтными зажимами (30) указанного по меньшей мере одного распределительного трансформатора (4). 10. Трансформаторная подстанция по п.8 или 9, отличающаяся тем, что указанное средневольтное распределительное устройство содержит также два разъединителя (10, 10'), причем указанные два разъединителя (10, 10') электрически соединены так, что первая группа из трех контактов первого разъединителя (10) электрически соединена как с первой группой из трех вводов указанного выключателя (6), так и с группой из трех подвижных контактов указанного первого трехпозиционного выключателя нагрузки/заземляющего выключателя (2"), а вторая группа контактов указанного первого разъединителя (10) электрически соединена с указанными трехфазными входными зажимами (20, 20') указанной распределительной линии, а первая группа из трех контактов второго разъединителя (10') электрически соединена как со второй группой из трех вводов указанного выключателя (6), так и с группой из трех подвижных контактов указанного второго трехпозиционного выключателя нагрузки/заземляющего выключателя (2'"), а вторая группа контактов указанного второго разъединителя (10') электрически соединена с указанными трехфазными выходными зажимами (20', 20) указанной распределительной линии. 11. Трансформаторная подстанция по п.1, отличающаяся тем, что указанное средневольтное распределительное устройство содержит первый и второй двухпозиционные выключатели нагрузки (11, 11'), электрически соединенные между указанными трехфазными средневольтными зажимами (30) указанного по меньшей мере одного распределительного трансформатора (4) и указанным средневольтным выключателем (6), причем первая группа из трех неподвижных контактов указанного первого двухпозиционного выключателя нагрузки(11) электрически соединена с указанными трехфазными средневольтными зажимами (30) указанного по меньшей мере одного распределительного трансформатора (4), а вторая группа из трех подвижных контактов указанного первого двухпозиционного выключателя нагрузки (11) электрически соединена с первой группой из трех вводов указанного выключателя (6), и первая группа из трех неподвижных контактов указанного второго двухпозиционного выключателя нагрузки (11') электрически соединена с указанными трехфазными средневольтными зажимами (30) указанного по меньшей мере одного распределительного трансформатора (4), и вторая группа из трех подвижных контактов указанного второго двухпозиционного выключателя нагрузки (11') электрически соединена со второй группой из трех вводов указанного выключателя (6); первый и второй трехпозиционные заземляющие разъединители (3, 3') для разрыва обесточенных цепей электрически соединены так, что заземляющая группа из трех неподвижных контактов указанного первого трехпозиционного заземляющего разъединителя (3) для разрыва обесточенных цепей электрически соединена с землей, другая группа из трех неподвижных контактов указанного разъединителя (3) электрически соединена как с первой группой из трех вводов указанного выключателя (6), так и со второй группой из трех подвижных контактов указанного первого двухпозиционного выключателя нагрузки(11), а группа из трех подвижных контактов указанного первого трехпозиционного заземляющего разъединителя (3) для разрыва обесточенных цепей соединена с указанными трехфазными входными зажимами (20, 20') указанной распределительной линии, а заземляющая группа из трех неподвижных контактов указанного второго трехпозиционного заземляющего разъединителя (3') для разрыва обесточенных цепей электрически соединена с землей, другая группа из трех неподвижных контактов разъединителя (3') электрически соединена как со второй группой из трех вводов указанного выключателя (6), так и со второй группой из трех подвижных контактов указанного второго двухпозиционного выключателя нагрузки(11'), а группа из трех подвижных контактов указанного второго трехпозиционного заземляющего разъединителя (3') для разрыва обесточенных цепей соединена с указанными трехфазными выходными зажимами (20', 20) указанной распределительной линии. 12. Трансформаторная подстанция по п.11, отличающаяся тем, что указанное средневольтное распределительное устройство содержит также заземляющий выключатель (7), причем указанный заземляющий выключатель (7") электрически соединен с указанной первой группой из трех неподвижных контактов указанных первого и второго двухпозиционных выключателей нагрузки (11, 11'), которые электрически соединены с указанными трехфазными средневольтными зажимами (30) указанного по меньшей мере одного распределительного трансформатора (4). 13. Трансформаторная подстанция по п.11, отличающаяся тем, что указанное средневольтное рас- 14021000 пределительное устройство содержит также трехпозиционный выключатель нагрузки/заземляющий выключатель (2'), причем трехпозиционный выключатель нагрузки/заземляющий выключатель (2') электрически соединен между распределительным трансформатором (4) и выключателями нагрузки (11, 11') так, что группа из трех неподвижных контактов указанного трехпозиционного выключателя нагрузки (2') электрически соединена с землей, еще одна группа из трех неподвижных контактов указанного выключателя нагрузки/заземляющего выключателя(2') электрически соединена с двумя соответствующими группами из трех неподвижных контактов указанных первого и второго двухпозиционных выключателей нагрузки (11, 11'), которые соответственно электрически соединены между собой, а группа из трех подвижных контактов указанного трехпозиционного выключателя нагрузки/заземляющего выключателя (2') электрически соединена с указанными трехфазными средневольтными зажимами (30) указанного по меньшей мере одного распределительного трансформатора (4). 14. Трансформаторная подстанция по п.1, отличающаяся тем, что указанное средневольтное распределительное устройство содержит трехпозиционный заземляющий разъединитель/выключатель нагрузки (3 А) с клинообразными ножами с его группой из трех подвижных контактов, электрически соединенной с указанными трехфазными входными зажимами (20, 20') указанной распределительной линии, первой группой из трех неподвижных контактов со способностью выключения токовой нагрузки трансформатора, электрически соединенной с указанной группой трехфазных средневольтных зажимов (30) указанного по меньшей мере одного распределительного трансформатора (4), второй группой из трех неподвижных контактов, электрически соединенной с первой группой из трех вводов указанного выключателя (6), и заземляющей третьей группой из трех неподвижных контактов, электрически соединенной с землей,дополнительный трехпозиционный заземляющий разъединитель/выключатель нагрузки (3 А') с клинообразными ножами с его группой из трех подвижных контактов, электрически соединенной с указанной группой трехфазных выходных зажимов (20', 20) указанной распределительной линии, первой группой из трех неподвижных контактов со способностью выключения токовой нагрузки трансформатора,электрически соединенной с указанной группой трехфазных средневольтных зажимов (30) указанного по меньшей мере одного распределительного трансформатора (4), второй группой из трех неподвижных контактов, электрически соединенной со второй группой вводов вакуумного выключателя (6), и заземляющей третьей группой его неподвижных контактов, электрически соединенных с землей. 15. Трансформаторная подстанция по п.14, отличающаяся тем, что указанное средневольтное распределительное устройство содержит также заземляющий выключатель (7"), электрически соединенный с указанной группой трехфазных средневольтных зажимов (30) указанного по меньшей мере одного распределительного трансформатора (4). 16. Трансформаторная подстанция по п.14, отличающаяся тем, что указанное средневольтное распределительное устройство содержит также выключатель нагрузки/заземляющий выключатель (2'), причем указанный выключатель нагрузки/заземляющий выключатель (2') электрически соединен между указанными трехфазными средневольтными зажимами (30) указанного по меньшей мере одного распределительного трансформатора (4) и указанными первым и вторым трехпозиционными заземляющими разъединителями/выключателями нагрузки (3 А, 3 А') с клинообразными ножами так, что одна группа из трех неподвижных контактов указанного выключателя (2') электрически соединена с землей, другая группа из трех неподвижных контактов указанного выключателя (2') электрически соединена с соответствующими группами неподвижными отключающими нагрузку ножами трехпозиционных заземляющих разъединителей/выключателей нагрузки (3 А,3 А') с клинообразными ножами, которые соответственно электрически соединены между собой, а группа из трех подвижных контактов указанного выключателя (2') соединена с указанными трехфазными средневольтными зажимами (30) указанного по меньшей мере одного распределительного трансформатора(4). 17. Трансформаторная подстанция по любому из предыдущих пунктов, отличающаяся тем, что указанный средневольтный выключатель (6) является выдвижным средневольтным выключателем (6'), причем вводы указанного выдвижного выключателя (6') непосредственно электрически соединены с указанными трехфазными входными зажимами (20, 20') и указанными трехфазными выходными зажимами (20',20) соответственно указанной распределительной линии. 18. Трансформаторная подстанция по любому из пп.2-17, отличающаяся тем, что по меньшей мере один из выключателей (2, 2', 2", 2'", 7, 7', 7", 11, 11') указанного средневольтного распределительного устройства относится к средневольтному типу. 19. Трансформаторная подстанция по любому из пп.2-18, отличающаяся тем, что по меньшей мере один из выключателей (2, 2', 2", 2'", 7, 7', 7", 11, 11') указанного средневольтного распределительного устройства относится к типу короткозамыкателей. 20. Трансформаторная подстанция по любому из пп.2-19, отличающаяся тем, что выключатели (2,2', 2", 2, 3, 3', 3 А, 3 А', 7, 7', 7", 10, 10', 11, 11') указанного средневольтного распределительного устройства отвечают стандартам МЭК. 21. Трансформаторная подстанция по любому из предыдущих пунктов, отличающаяся тем, что диэлектрик, используемый для указанных выключателей (2, 2', 2", 2'", 3, 3', 3 А, 3 А', 7, 7', 7", 10, 10', 11, 11') указанного средневольтного распределительного устройства и указанного выключателя (6) выбран из группы, состоящей из воздуха, сложных эфиров, минерального или силиконового масла, твердого диэлектрика и элегаза SF6 или их сочетания. 22. Трансформаторная подстанция по любому из предыдущих пунктов, отличающаяся тем, что указанный выключатель (6) и указанные другие выключатели (2, 2', 2", 2'", 3, 3', 3 А, 3 А', 7, 7', 7", 10, 10', 11,11') указанного средневольтного распределительного устройства находятся в одном контейнере (G) с его соответствующим диэлектриком, и указанный контейнер (G) сообщается по меньшей мере через один дыхательный клапан (В), расположенный поблизости дна указанного контейнера (G) или в нем, с субконтейнером (G'). 23. Трансформаторная подстанция по п.22, отличающаяся тем, что внутри указанного контейнера(G) находится по меньшей мере один распределительный трансформатор (4). 24. Трансформаторная подстанция по любому из пп.22 и 23, отличающаяся тем, что указанный контейнер (G) наполнен не содержащим кислород жидким диэлектриком (А), а указанный субконтейнер (G') наполнен воздухом или не содержащим кислород газом и, факультативно, теплопоглощающим материалом (С). 25. Трансформаторная подстанция по п.24, отличающаяся тем, что указанным не содержащим кислород газом является азот. 26. Трансформаторная подстанция по любому из пп.21-25, отличающаяся тем, что указанный субконтейнер (G') оснащен по меньшей мере одним дополнительным вентиляционным отверстием (В'), через которое субконтейнер (G') сообщается с дополнительным субконтейнером (G"), причем каждый из указанных субконтейнеров (G', G") наполнен либо не содержащим кислород газом, либо воздухом и, факультативно, теплопоглощающим материалом (С), и указанный еще один субконтейнер (G") конструктивно исполнен так, чтобы образовывать охлаждающий лабиринт по меньшей мере от одного дыхательного клапана (В') по меньшей мере до одного дополнительного дыхательного клапана (В'), причем указанные дыхательные клапаны (В, В') действуют каскадным образом. 27. Трансформаторная подстанция по любому из пп.21-26, отличающаяся тем, что выключатель (6) находится в своей собственной оболочке снаружи указанного контейнера (G), относится к выдвижному типу и соединен с несколькими выключателями (2, 2', 2", 2'", 3, 3', 7, 7, 7", 3 А, 3 А', 10, 10', 11, 11') указанного средневольтного распределительного устройства через группу из шести проходных вводов выключателя (D'). 28. Трансформаторная подстанция по п.27, отличающаяся тем, что указанный контейнер (G) имеет группу из шести вводов (D) для соединений с указанным трехфазным входным зажимом (20 или 20') и указанным трехфазным выходным зажимом (20', 20) указанной средневольтной распределительной линии, подобную дополнительную группу из трех вводов (D) для кабельных соединений с указанным выключателем (6) и группу из трех вводов (D") для соединения с указанными трехфазными средневольтными зажимами (30) указанного по меньшей мере одного распределительного трансформатора (4). 29. Трансформаторная подстанция по любому из предыдущих пунктов, отличающаяся тем, что содержит датчики и защитные устройства на базе микропроцессоров и соответствующие средства связи,программирования и координации, предназначенные для управления указанным выключателем (6),сблокированным с соответствующими выключателями (2, 2', 2", 2'", 3, 3', 7, 7', 7", 3 А, 3 А', 10, 10', 11, 11') указанного средневольтного распределительного устройства для автоматической защиты и секционирования указанной распределительной линии в соответствии с данными, собранными и обработанными с указанных датчиков и защитных устройств, и обеспечения защиты указанного по меньшей мере одного распределительного трансформатора. 30. Трансформаторная подстанция по п.29, отличающаяся тем, что указанные датчики и защитные устройства представляют собой датчики тока, напряжения, давления, температуры, света, уровня жидкого диэлектрика и т.п. и находятся по меньшей мере в одном из контейнеров (G, G', G") и/или в баке указанного по меньшей мере одного распределительного трансформатора (4). 31. Трансформаторная подстанция по любому из предыдущих пунктов, отличающаяся тем, что в каждом соответствующем выключателе (6) расположено средство обработки микропроцессорного реле выключателя, предназначенное в случае возникновения перегрузки по току в соответствующем распределительном трансформаторе (4) включать операцию размыкания указанного соответствующего выключателя (6) и затем автоматически управлять в течение соответствующего интервала мертвого времени и перед первой и последней операцией автоматического повторного включения выключателя (6) соответствующим сблокированным выключателем (выключателями) в соответствующем распределительном устройстве так, что распределительный трансформатор (4) становится электрически отсоединенным и изолированным, и/или в случае возникновения замыкания нулевой последовательности, ниже по силе,чем конкретное значение, заданное оператором линии, включать операцию размыкания соответствующего выключателя (выключателей) в соответствующем распределительном устройстве так, что распределительный трансформатор (4) становится электрически отсоединенным и изолированным, без включения какой-либо операции размыкания выключателя из-за возникновения меньшего, чем конкретное значение замыкания нулевой последовательности в соответствующем распределительном трансформаторе. 32. Система для защиты автоматического секционирования и реконфигурации указанной средневольтной распределительной линии от электрических повреждений, включающая множество трансформаторных подстанций по одному из предыдущих пунктов, причем указанная средневольтная распределительная линия соединена с несколькими трансформаторными подстанциями, которые соединены последовательно с несколькими N выключателями для автоматического секционирования линии и имеет соответствующие реле максимального тока на базе микропроцессоров и/или дополнительные соответствующие направленные реле тока нулевой последовательности выключателя с их соответствующими датчиками, средствами синхронизации и средствами обработки данных, причем указанные электрические повреждения представляют собой повреждения, вызывающие по меньшей мере один из по меньшей мере двух токов перегрузки I, I и/или направленный ток нулевой последовательности I0, отличающаяся тем, что входящие в ее состав реле максимального тока и реле выключателя настроены таким образом,что для электрического повреждения, создающего любой из указанных по меньшей мере двух токов перегрузки I и I, N реле выключателей плюс реле выключателя силовой подстанции, итого N+1 реле,образуют М групп, G0, G1, , Gi, , GM-1, каждая из соответствующего числа NG0, NG1, , NGi, , NGM-1 последовательных реле, RLi0, RLi1, , RLil, , RLiNGi-1, начиная (включительно) с реле выключателя силовой подстанции, а соответствующие интервалы времени отключения всех соответствующих реле автоматических выключателей в данной группе Gi с данным значением i настроены так, чтобы иметь практически одинаковое значение, а интервал мертвого времени для любого реле выключателя в группе Gi настроен так, чтобы быть больше интервала времени отключения для любого реле выключателя в последующей группеGi+1, причем разница между интервалами мертвого времени определяется предварительно; интервал мертвого времени для каждого реле RLil после первого отключения выключателя настроен так, чтобы иметь практически одинаковое значение для данного значения подстрочного индекса l и быть меньше интервала мертвого времени для последующего реле RLil+1 в той же группе Gi, и интервал мертвого времени после второго отключения выключателя и перед второй операцией повторного замыкания настроен так, чтобы иметь одинаковое значение для всех реле выключателя, причем разница между интервалами мертвого времени последовательных реле определяется предварительно; причем каждое реле выключателя предназначено для запирания своего соответствующего выключателя после двух отключений, при условии, что соответствующий интервал времени автоматического повторного включения после первого отключения выключателя и время отключения соответствующей группы показывают практически одинаковое значение, и/или предварительно запрограммированный таймер каждого реле, который включается первой операцией отключения и включает запирание выключателя, если выключатель разомкнут в конце запрограммированного времени таймеров, учитывая оговоренные допуски, а второй интервал мертвого времени перед второй операцией автоматического повторного включения настроен так, чтобы иметь практически одинаковое значение для всех реле выключателей; для электрического повреждения, создающего направленный ток нулевой последовательности I0,N+1 реле направленного тока нулевой последовательности выключателей образуют группу RL0, , RLj RLN, а время отключения для любого реле RLj настроено так, чтобы иметь значение, большее, чем время отключения для последующего реле RLj+1, причем разница между временами отключения последовательных реле определяется предварительно, и указанные реле выключателей предназначены для запирания соответствующих выключателей после одного отключения при возникновении указанного электрического повреждения, создающего направленный ток нулевой последовательности I0. 33. Система по п.32, отличающаяся тем, что для указанного электрического повреждения, создающего любой из указанных по меньшей мере двух токов перегрузки I и I, каждое реле выключателя RLil настроено, чтобы иметь интервал времени отключения, равный ttripG0 - iOVtrip, где ttripG0 - время отключения для всех реле выключателей RL0l в группе G0, значение i - подстрочный индекс группы Gi, к которой принадлежит каждое реле выключателя RLil, и OVtrip - приращение времени, причем ttripG0 и OVtrip определяются предварительно; интервал мертвого времени - разомкнутые контакты выключателя - после отключения первого выключателя, равный td(l + 1), где указанный член td - интервал мертвого времени реле первого выключателя RLi0 каждой группы Gi и определяется предварительно, и значение l - подстрочный индекс реле выключателя RLil в каждой соответствующей группе Gi,для электрического повреждения, создающего направленный ток нулевой последовательности I0,каждое реле RLj настроено имеющим время отключения, равное 10trip(N - j + 1), где j - подстрочный индекс данного реле выключателя RLj, a 10trip - время отключения реле выключателя RLN и определяется предварительно. 34. Система по любому из пп.32 и 33, отличающаяся тем, что средствами, используемыми для программирования необходимых реле выключателей входными данными, такими как определение М групп,G0, G1, , Gi, , GM-1, соответствующими числами NG0, NG1, , NGi, , NGM-1 последовательных реле,RLi0, RLi1, , RLil, , RLiNGi в каждой группе Gi и т.д., параметрами, такими как ttripG0, i, OVtrip и т.д.,двунаправленностью и показаниями датчиков и т.п., являются средства синхронизации и обработки данных, включенные в каждое из реле выключателей. 35. Система по п.34, отличающаяся тем, что указанные реле выключателей являются реле выключателей на базе микропроцессоров, а указанными средствами синхронизации и обработки данных является микропроцессор (микропроцессоры), включенный (включенные) в каждое соответствующее реле выключателя на базе микропроцессора.
