Концевой выключатель

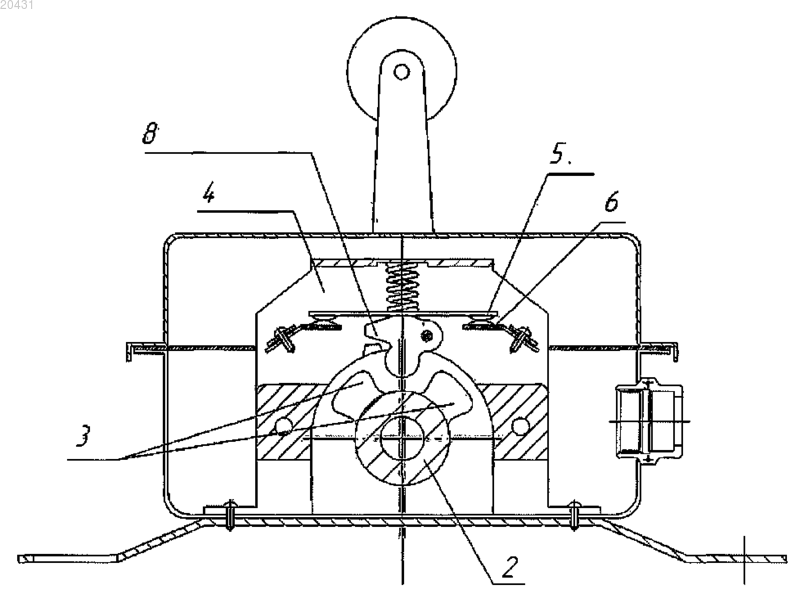

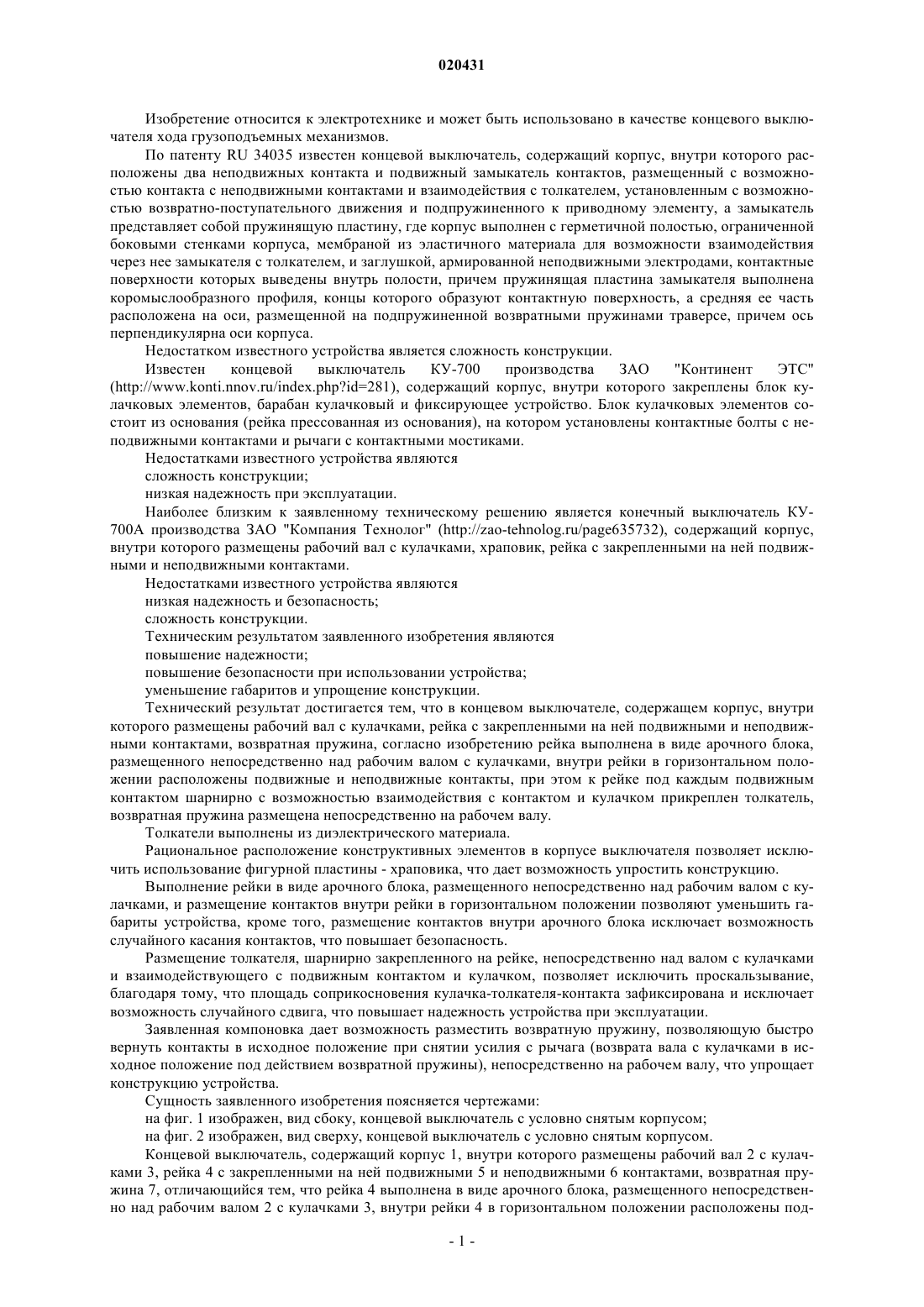

Изобретение относится к электротехнике и может быть использовано в качестве концевого выключателя хода грузоподъемных механизмов. Техническим результатом изобретения являются повышение надежности вследствие увеличения силы замыкания контактов и исключения проскальзывания; уменьшение габаритов и упрощение конструкции. Технический результат достигается тем, что в концевом выключателе, содержащем корпус, внутри которого размещены рабочий вал с кулачками, рейка с закрепленными на ней подвижными и неподвижными контактами,возвратная пружина, согласно изобретению рейка выполнена в виде арочного блока, размещенного непосредственно над рабочим валом с кулачками, внутри рейки в горизонтальном положении расположены подвижные и неподвижные контакты, при этом к рейке под каждым подвижным контактом шарнирно с возможностью взаимодействия с контактом и кулачком прикреплен толкатель, возвратная пружина размещена непосредственно на рабочем валу.(71)(72)(73) Заявитель, изобретатель и патентовладелец: КАШИЧКИНА ЕЛЕНА ЕВГЕНЬЕВНА (RU) Изобретение относится к электротехнике и может быть использовано в качестве концевого выключателя хода грузоподъемных механизмов. По патенту RU 34035 известен концевой выключатель, содержащий корпус, внутри которого расположены два неподвижных контакта и подвижный замыкатель контактов, размещенный с возможностью контакта с неподвижными контактами и взаимодействия с толкателем, установленным с возможностью возвратно-поступательного движения и подпружиненного к приводному элементу, а замыкатель представляет собой пружинящую пластину, где корпус выполнен с герметичной полостью, ограниченной боковыми стенками корпуса, мембраной из эластичного материала для возможности взаимодействия через нее замыкателя с толкателем, и заглушкой, армированной неподвижными электродами, контактные поверхности которых выведены внутрь полости, причем пружинящая пластина замыкателя выполнена коромыслообразного профиля, концы которого образуют контактную поверхность, а средняя ее часть расположена на оси, размещенной на подпружиненной возвратными пружинами траверсе, причем ось перпендикулярна оси корпуса. Недостатком известного устройства является сложность конструкции. Известен концевой выключатель КУ-700 производства ЗАО(http://www.konti.nnov.ru/index.phpid=281), содержащий корпус, внутри которого закреплены блок кулачковых элементов, барабан кулачковый и фиксирующее устройство. Блок кулачковых элементов состоит из основания (рейка прессованная из основания), на котором установлены контактные болты с неподвижными контактами и рычаги с контактными мостиками. Недостатками известного устройства являются сложность конструкции; низкая надежность при эксплуатации. Наиболее близким к заявленному техническому решению является конечный выключатель КУ 700 А производства ЗАО "Компания Технолог" (http://zao-tehnolog.ru/page635732), содержащий корпус,внутри которого размещены рабочий вал с кулачками, храповик, рейка с закрепленными на ней подвижными и неподвижными контактами. Недостатками известного устройства являются низкая надежность и безопасность; сложность конструкции. Техническим результатом заявленного изобретения являются повышение надежности; повышение безопасности при использовании устройства; уменьшение габаритов и упрощение конструкции. Технический результат достигается тем, что в концевом выключателе, содержащем корпус, внутри которого размещены рабочий вал с кулачками, рейка с закрепленными на ней подвижными и неподвижными контактами, возвратная пружина, согласно изобретению рейка выполнена в виде арочного блока,размещенного непосредственно над рабочим валом с кулачками, внутри рейки в горизонтальном положении расположены подвижные и неподвижные контакты, при этом к рейке под каждым подвижным контактом шарнирно с возможностью взаимодействия с контактом и кулачком прикреплен толкатель,возвратная пружина размещена непосредственно на рабочем валу. Толкатели выполнены из диэлектрического материала. Рациональное расположение конструктивных элементов в корпусе выключателя позволяет исключить использование фигурной пластины - храповика, что дает возможность упростить конструкцию. Выполнение рейки в виде арочного блока, размещенного непосредственно над рабочим валом с кулачками, и размещение контактов внутри рейки в горизонтальном положении позволяют уменьшить габариты устройства, кроме того, размещение контактов внутри арочного блока исключает возможность случайного касания контактов, что повышает безопасность. Размещение толкателя, шарнирно закрепленного на рейке, непосредственно над валом с кулачками и взаимодействующего с подвижным контактом и кулачком, позволяет исключить проскальзывание,благодаря тому, что площадь соприкосновения кулачка-толкателя-контакта зафиксирована и исключает возможность случайного сдвига, что повышает надежность устройства при эксплуатации. Заявленная компоновка дает возможность разместить возвратную пружину, позволяющую быстро вернуть контакты в исходное положение при снятии усилия с рычага (возврата вала с кулачками в исходное положение под действием возвратной пружины), непосредственно на рабочем валу, что упрощает конструкцию устройства. Сущность заявленного изобретения поясняется чертежами: на фиг. 1 изображен, вид сбоку, концевой выключатель с условно снятым корпусом; на фиг. 2 изображен, вид сверху, концевой выключатель с условно снятым корпусом. Концевой выключатель, содержащий корпус 1, внутри которого размещены рабочий вал 2 с кулачками 3, рейка 4 с закрепленными на ней подвижными 5 и неподвижными 6 контактами, возвратная пружина 7, отличающийся тем, что рейка 4 выполнена в виде арочного блока, размещенного непосредственно над рабочим валом 2 с кулачками 3, внутри рейки 4 в горизонтальном положении расположены под-1 020431 вижные 5 и неподвижные 6 контакты, при этом к рейке 4 под каждым подвижным контактом 5 шарнирно с возможностью взаимодействия с подвижным контактом 5 и кулачком 3 прикреплен толкатель 8, возвратная пружина 7 размещена непосредственно на рабочем валу 2. Толкатели 8 выполнены из диэлектрического материала. В корпусе концевого выключателя установлен и закреплен винтами сдвоенный арочный блок,внутри которого проходит рабочий вал с размещенными на нем двумя кулачками. На валу расположена возвратная пружина. Рабочий вал с закрепленным на нем рычагом зафиксирован в корпусе двумя втулками. В арочном блоке горизонтально размещены и закреплены неподвижные контакты и подпружиненные подвижные контакты, а также толкатель, который установлен в отверстии блока на оси таким образом, чтобы была возможность возвратно-поступательного движения. Верхним концом толкатель 6 взаимодействует с подвижными контактами, замыкая или размыкая контакты в зависимости от поворотарычага, а нижним концом - с кулачками, что и дает возможность возвратно-поступательного движения, при воздействии на рычаг. Т.е. при воздействии на рычаг усилие с него передается на рабочий вал, который путем вращения выступающей частью кулачка воздействует на подвижный толкатель, который, в свою очередь, размыкает подвижный контакт. Такое воздействие исключает проскальзывание. При снятии усилия с вала под воздействием пружины происходит возврат контактов в замкнутое положение. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Концевой выключатель, содержащий корпус, внутри которого размещены рабочий вал с кулачками, рейка с закрепленными на ней подвижными и неподвижными контактами, возвратная пружина,отличающийся тем, что рейка выполнена в виде арочного блока, размещенного непосредственно над рабочим валом с кулачками, внутри рейки в горизонтальном положении расположены подвижные и неподвижные контакты, при этом к рейке под каждым подвижным контактом шарнирно с возможностью взаимодействия с контактом и кулачком прикреплен толкатель. 2. Концевой выключатель по п.1, отличающийся тем, что возвратная пружина размещена непосредственно на рабочем валу.
