Способы борьбы с очагами возгорания и/или пожарами любой интенсивности и устройства для реализации указанных способов, устройства для пожаротушения и составы, способствующие пожаротушению

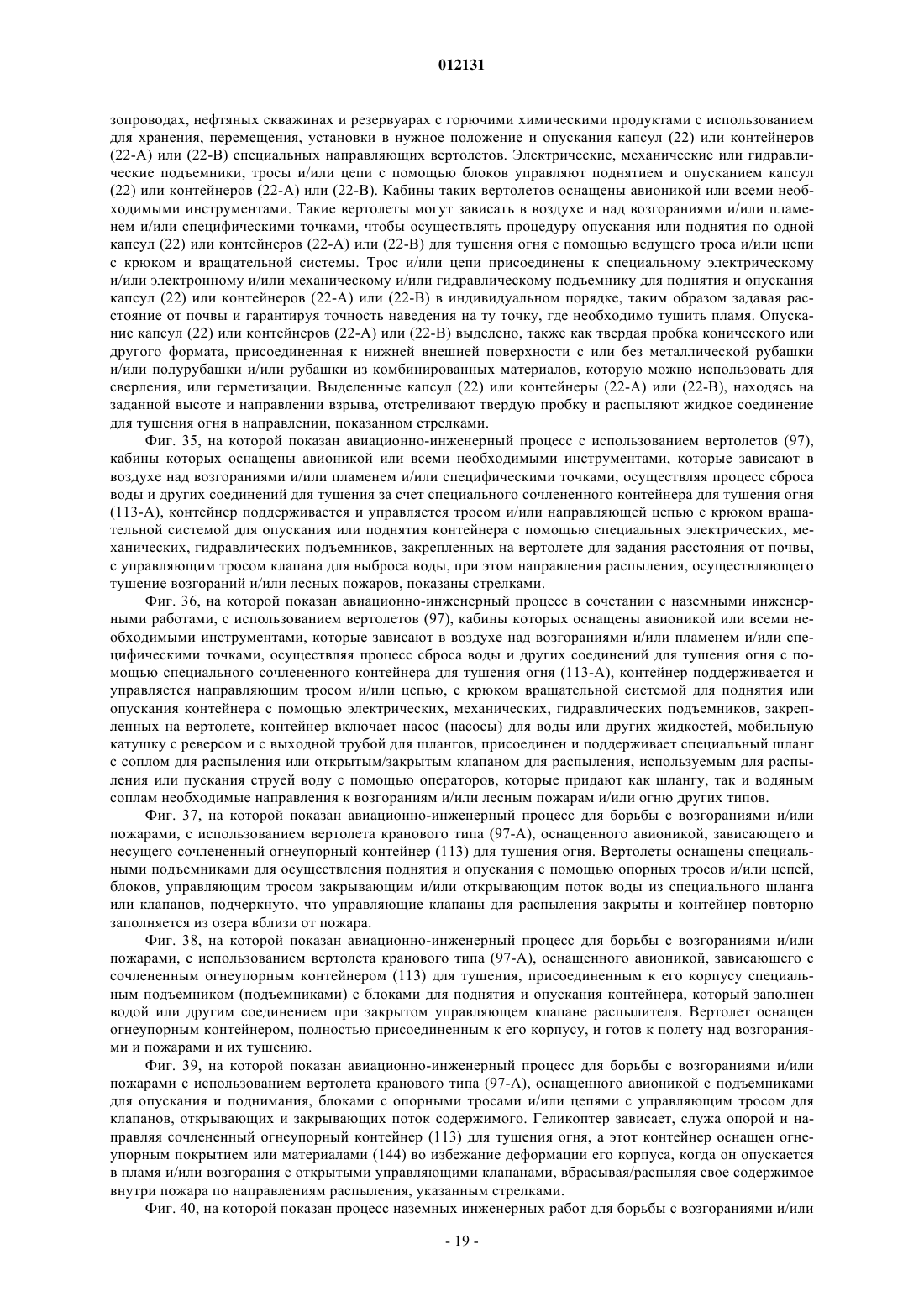

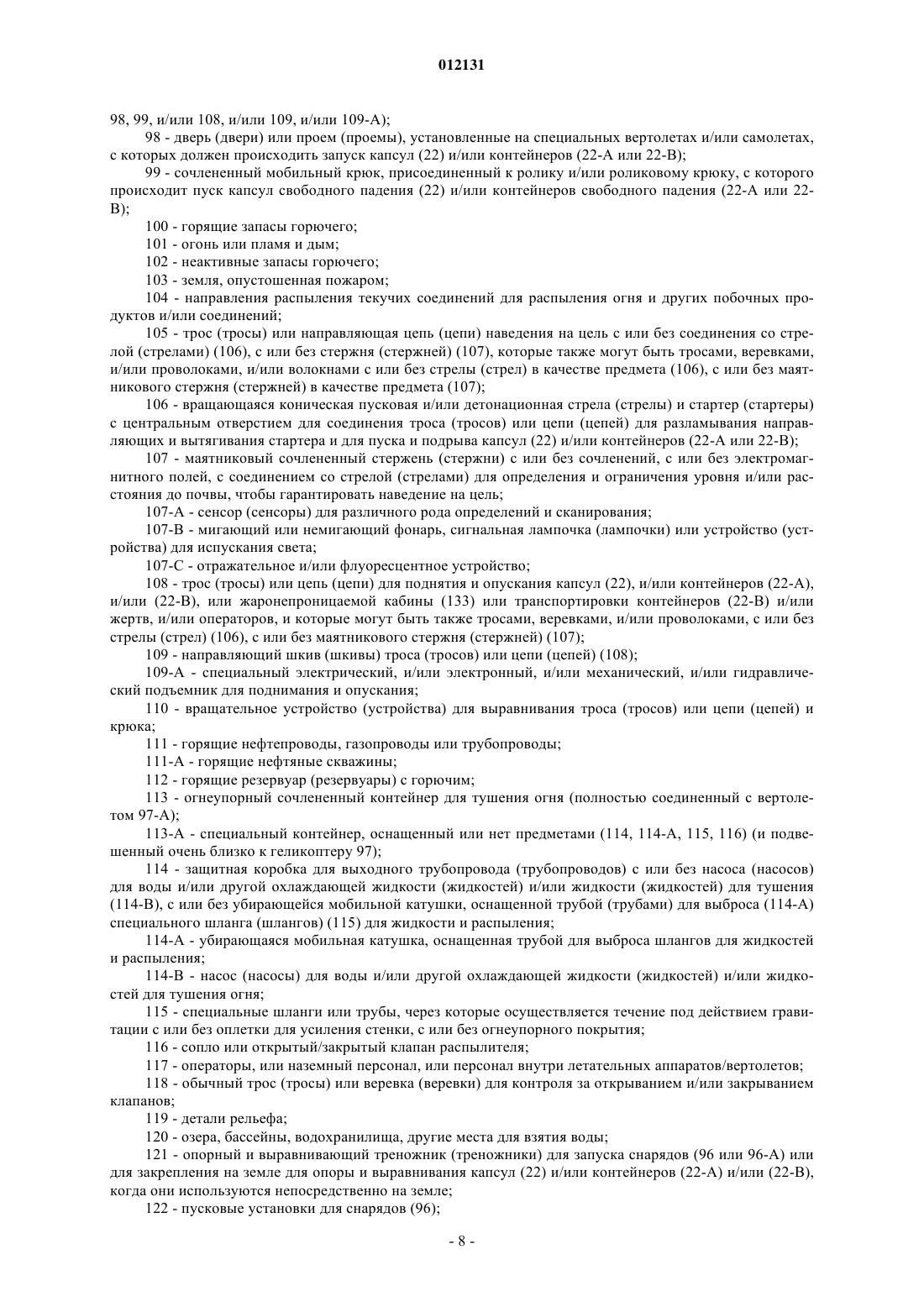

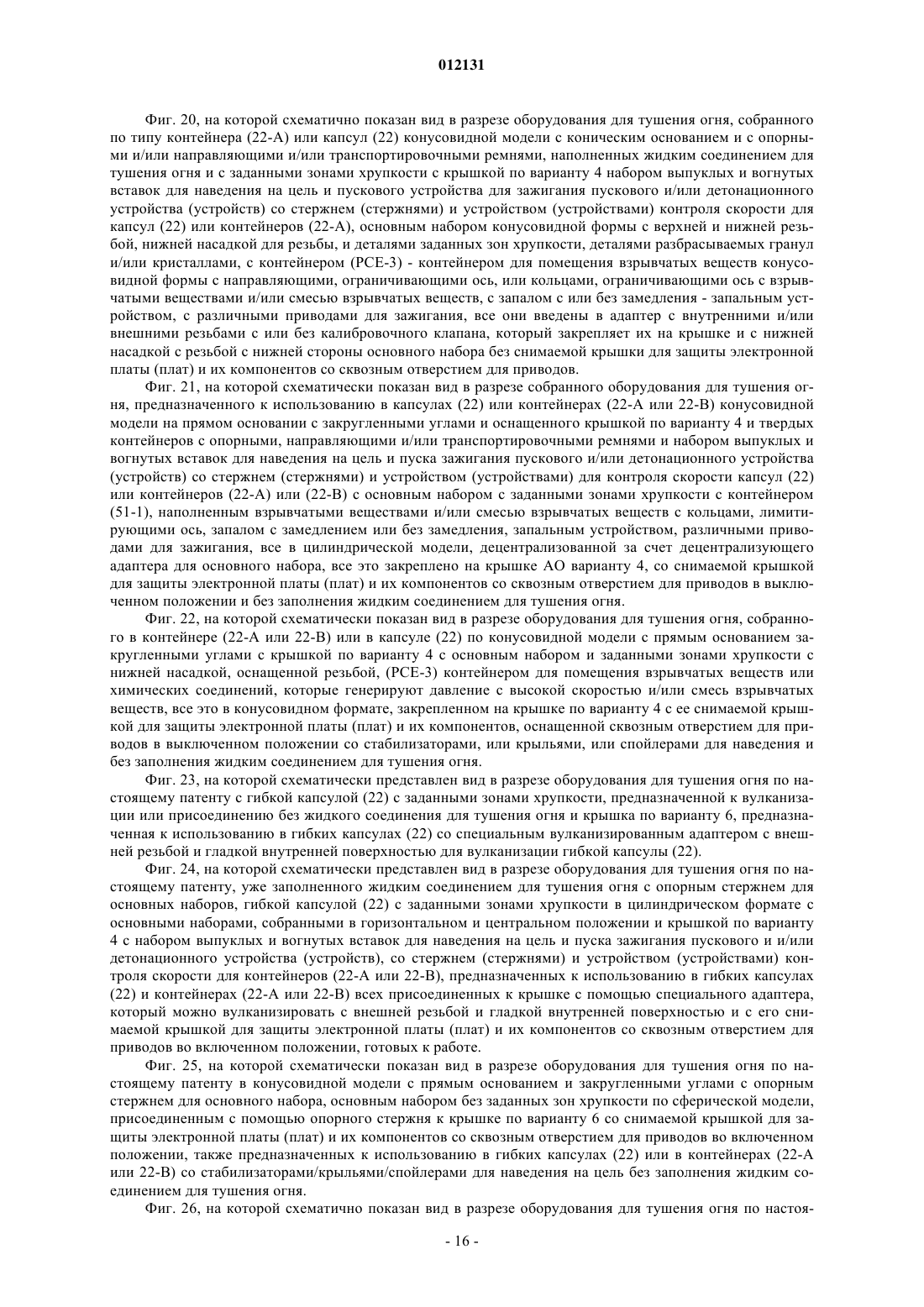

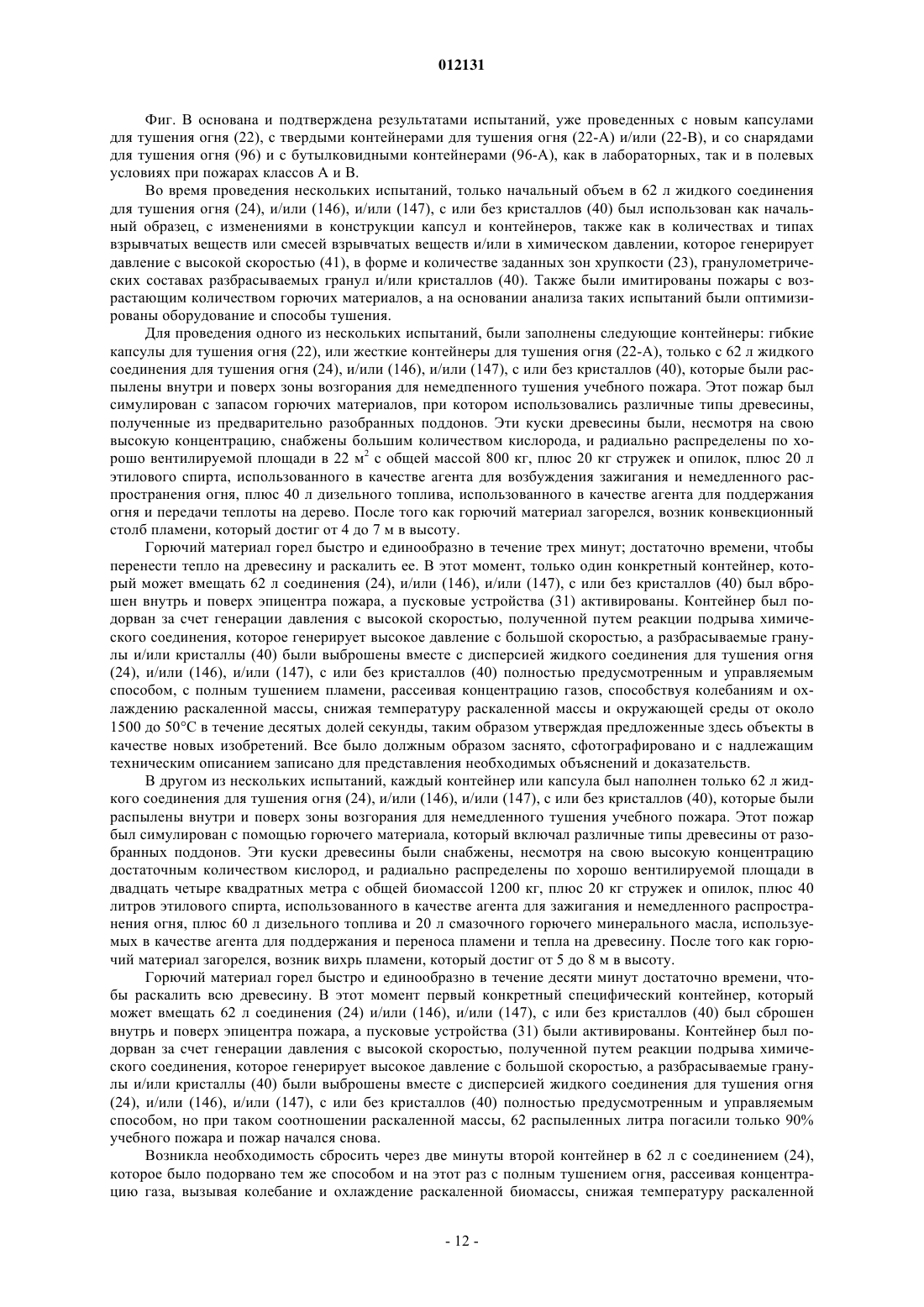

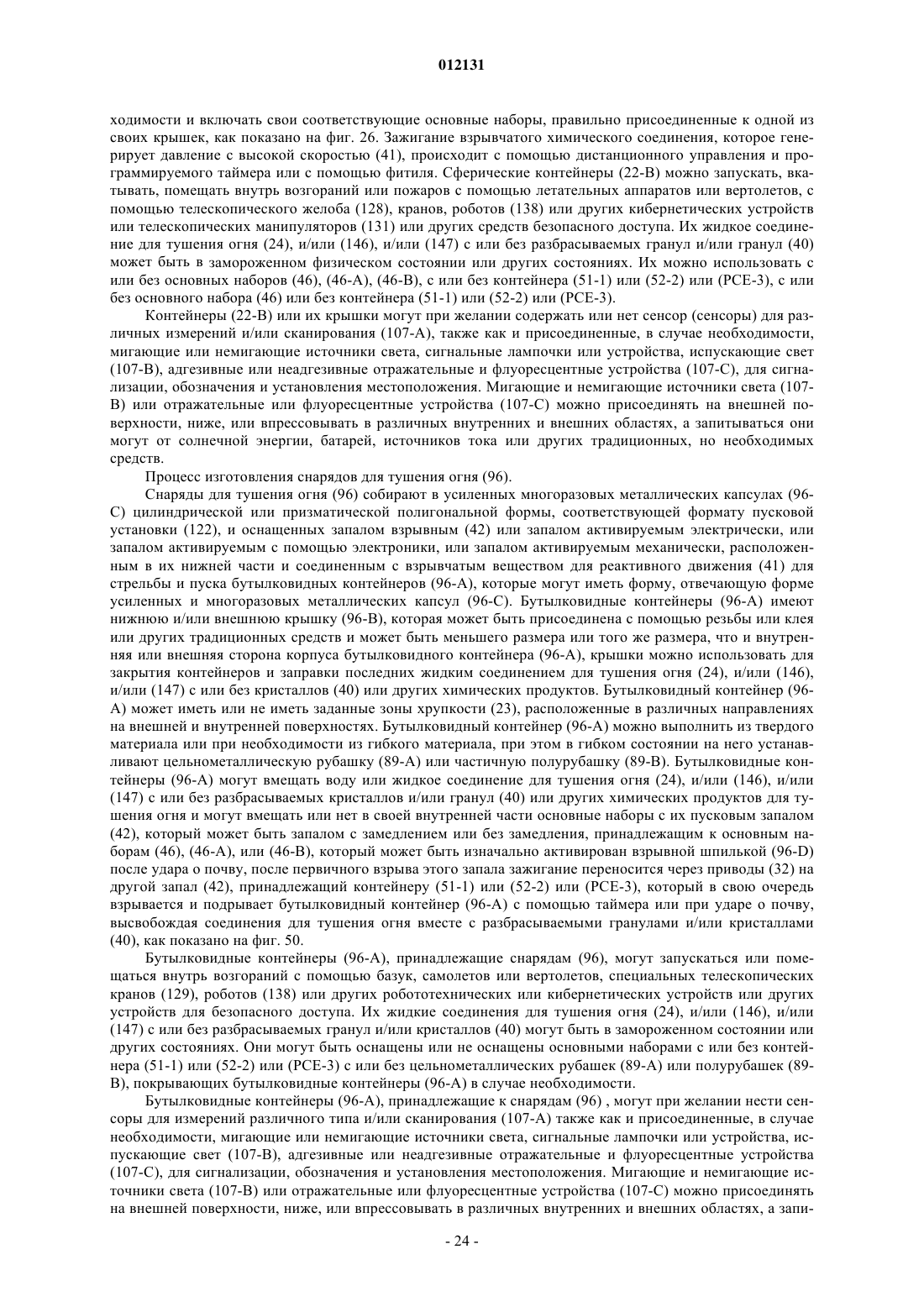

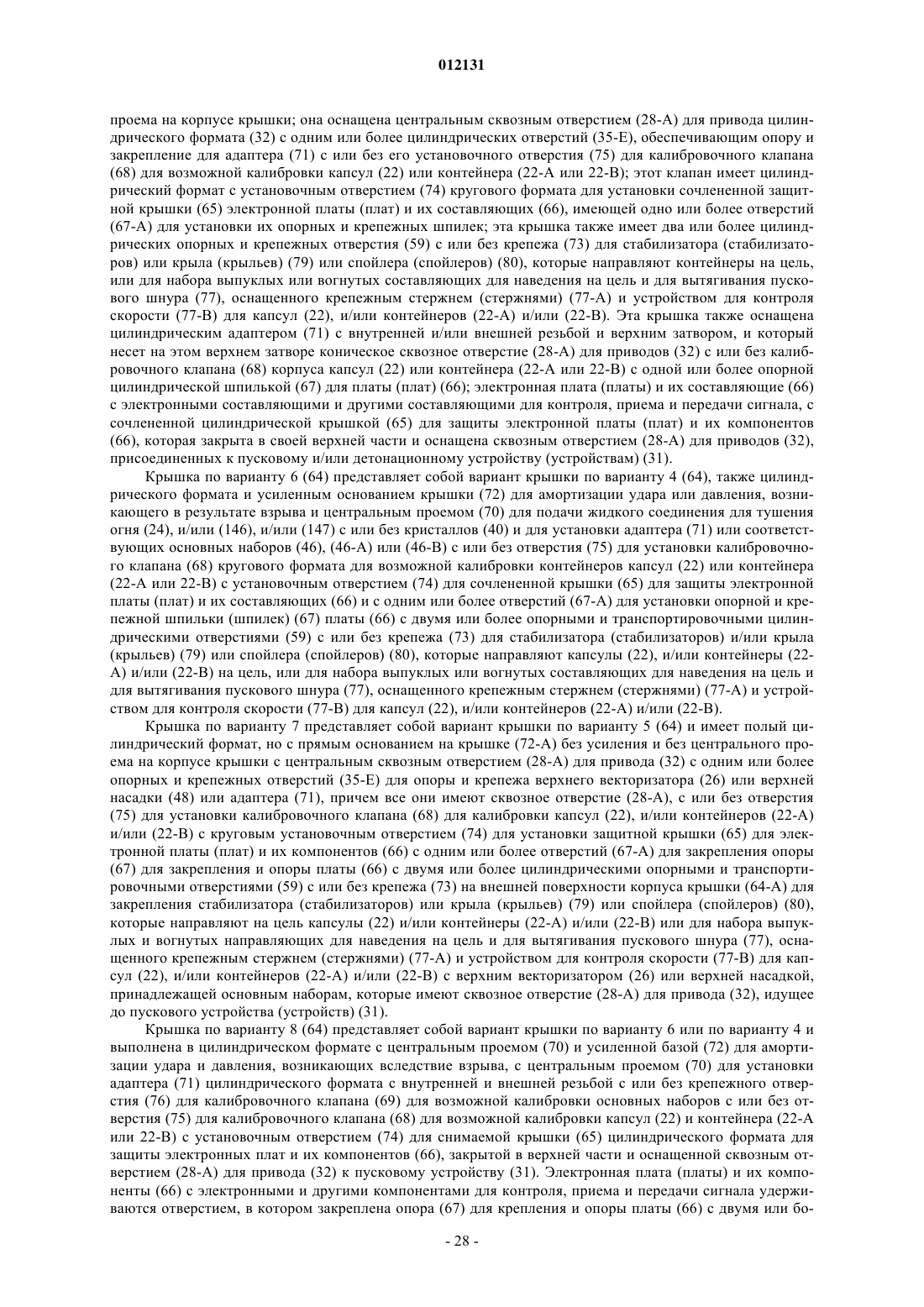

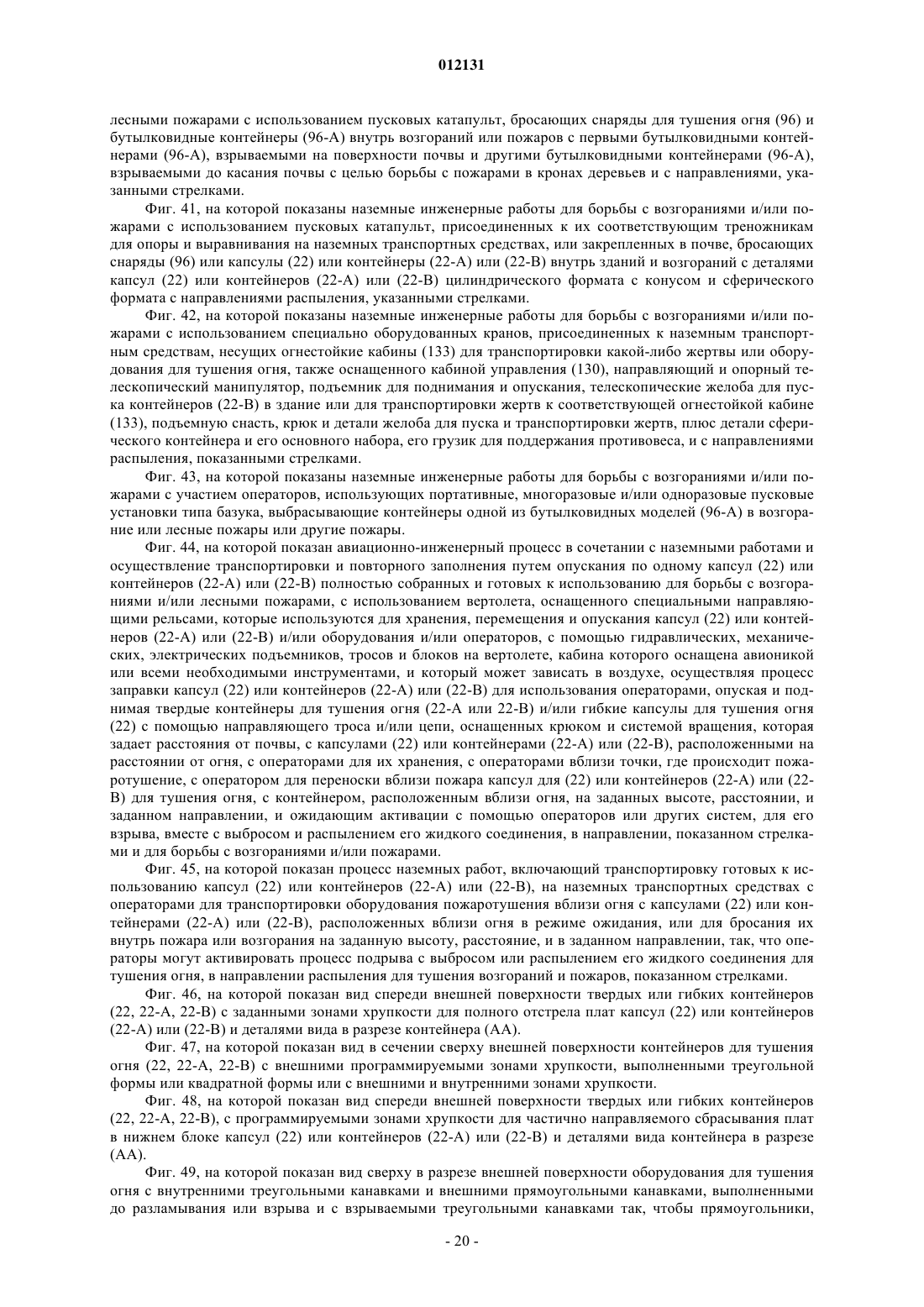

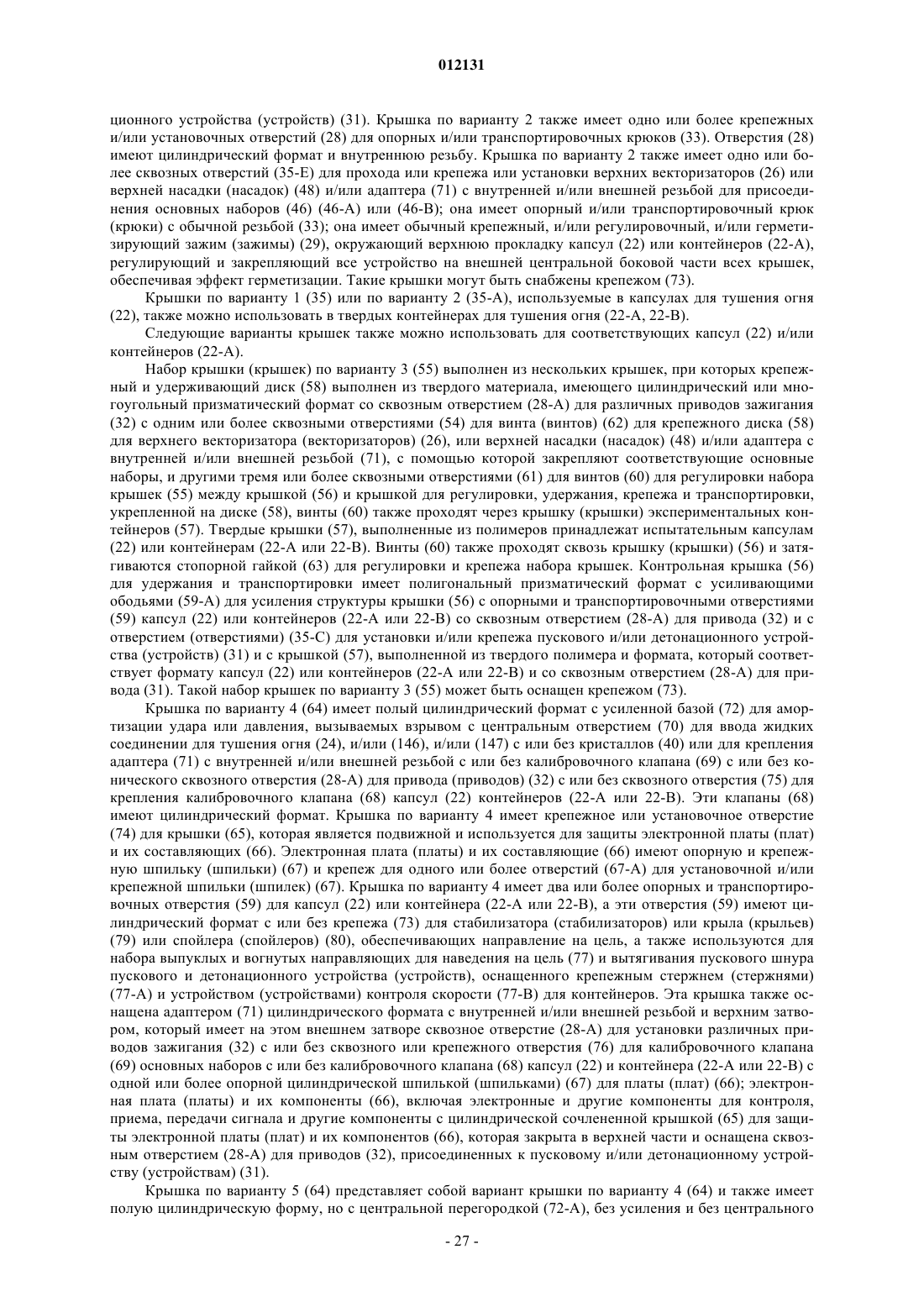

012131 Настоящий патент на изобретение относится к результатам новых исследований и разработкам специальных технологий в случае любой опасности для немедленного ответа за счет использования новых способов, единиц оборудования, различных операций и новых соединений для тушения любых пожаров,применяемых с использованием наших новых технологий, методологий и добавлением новых охлаждающих жидкостей, таких как огнеупорный гель/биогель, и того, что при необходимости может также включать элементы для восстановления почвы, гербициды и т.д., ниже перечисленные в формуле, и которые должны обеспечить надежные и исключительно эффективные решения всех проблем, связанных с предупреждением, сдерживанием и тушением пожаров и возгораний любых типов. Этот быстрый и эффективный ответ обеспечивает защиту и для всей жизненной цепи, поскольку он имеет прямое и непрямое действие в мировом масштабе на процессы, вовлеченные в защиту климатического баланса, предупреждение глобального потепления, парникового эффекта, защиту макро- и микробиоразнообразия и т.д. Поскольку ни одна из наших технологий, новых методологий и новых жидкостей в мире не используется для минимизации воздействий на окружающую среду в результате глобального потепления и общего числа пожаров, которые происходят по всему миру, то наши новые предложения дают решения мировых социальных проблем. Средства массовой информации по всему миру демонстрируют использование лишь неэффективных способов, которые не отвечают потребностям тысяч жертв. Как хорошо известно в техническом сообществе, связанном с производством продуктов для борьбы с пожарами, в настоящее время для борьбы с пожарами в лесах, зданиях или промышленных предприятиях используются следующие способы и части оборудования.a) Небольшие бомбы, похожие на баллоны, которые используются в качестве бомб замедленного действия и помещаются на почве, активируются с использованием фитиля, протянутого в направлении огня, когда огонь достигает конца фитиля и поджигает фитиль, начинается процесс взрыва. Их заблаговременно помещают в местах, доступных для небольших пожаров, таких как, например, лесах, имея то неудобство, что они маленькие, они должны быть доставлены на место людьми, а в ряде случаев это означает транспортировку через протяженную местность с неудобным рельефом, они не останавливают распространение пожара, когда огонь распространяется из-за ветра, или в лесах, кустарниках и т.д. выше 50 см.b) Мешки, выполненные из природных или синтетических материалов с верхним краем из твердого материала, который поддерживает их все время открытыми и таким образом их наполняют водой при погружении в реки, озера, и т.д., а затем доставляют вертолетами на тросах, которые удерживают эти мешки все время на некотором расстоянии от летательного аппарата и без возможности регулировки высоты. Их доставляют вертолетами, которые должны постоянно находиться в движении и лететь над пожаром с некоторой скоростью, так что они могут сбросить груз, но без какого-либо контроля над выходным отверстием мешка, и выливая всю воду сразу на область пожара. Неудобства и недостатки здесь заключаются во времени, необходимом для наполнения мешка, потерях воды во время транспортировки и из-за трения о воздух, поскольку у мешков нет крышек на верхнем крае, а также в крайне низкой эффективности из-за отсутствия клапанов для контроля за сбрасыванием и направлением воды, которая едва достигает цели, и в высоких затратах из-за испарения воды, когда она находится в воздухе и вступает в контакт тепловыми волнами, пламенем и т.д. что происходит до того как вода касается горящих предметов, и, наконец, в опасности разрывания мешков на части за счет избытка тепла, когда они оказываются слишком близко к теплу и огню, что делает оборудование бесполезным.c) Устройство замедленного действия для сдерживания огня с использованием только этиленоксида, которое образует ударную волну высокого давления, создающую облако тонкой дисперсии горючего в воздухе, которая взрывается при использовании детонатора. Неудобства заключаются в том, что использование устройства ограничено местами близкими и легкодоступными, куда его можно доставить и применить; пламя сдерживается только частично и временно и быстро возникает снова; устройства не содержат охлаждающих соединений для тушения и охлаждения огня и их использование ограничено пожарами, которые не имеют доступа кислорода за счет ветра и пожарами очень низкой интенсивности.d) Устройство для подавления огня - бразильская патентная заявка PI 9709954-6 и российское авторское свидетельство 97106264. Полный набор подвешивается на тросах и висит на расстоянии от летательного аппарата. Оно сбрасывается вертолетом или закрепляется на почве, подобно бомбе замедленного действия с распыляемым зарядом, датчиком высоты и взрывчатым зарядом. Детонация происходит при контакте, и возникает облако мелкой дисперсии соединения для тушения пламени в воздухе. Это имеет недостатки и неудобства, состоящие в том, что сбрасывание происходит с помощью тросов, прикрепленных к вертолету, из-за чего система является непредсказуемой, а сбрасывание и выливание затруднено в отсутствие контроля со стороны оператора и точности прицеливания; емкость невелика, а работа дорогостояща и опасна из-за транспортировки и сбрасывания с помощью троса; устройство может оторваться; оно может быть отодвинуто от цели при ударе о механический барьер, такой как ветви деревьев; распыление при взрыве происходит сферически, что ведет к потере охлаждающей жидкости; при повреждении при столкновении с ветвями его содержимое теряется без взрыва детонирующего заряда, что делает такие бомбы опасными для операторов, работающих на земле.e) Огнетушительная бомба - устройство по патентной заявке Соединенных Штатов 4,037,665, ко-1 012131 торое разбрасывает эмульсию воды и тяжелого масла в качестве гасящего агента. Серьезное неудобство заключается в том факте, что система из-за использования масла генерирует загрязнение и опасный осадок, распыляемый в окружающей среде.f) Устройство для тушения пожаров в лесах - патентная заявка Соединенных Штатов 4,344,489. Оно разбрасывает огнегасящий газ, удерживаемый внутри металлического цилиндра с небольшими оконцами, которые механически открываются, когда крепежная шпилька проникает в почву. Имеются ограничения, касающиеся транспортировки, давления, точности выпуска газа из-за используемой системы герметизации. Это ограничивает количество гасящего агента и его эффективность. Неудобство заключается в том факте, что может быть отклонено с пути механическими барьерами, такими как ветви деревьев, и у него отсутствует технические средства для охлаждения, повторного охлаждения и т.д., поскольку в его содержимое входит только газ; д) Огнетушительная бомба - патентная заявка США 6,012,531. Она касается яйцевидной бомбы,которая включает взрывчатый заряд и огнегасящий заряд в структуре, выполненной из нескольких металлических частей. Она имеет недостатки и неудобства из-за малых размеров, отсутствия обтекаемой формы, пригодной для обеспечения точности наведения при пуске с летательного аппарата, что делает ее сбрасывание непредсказуемым. Она может упасть на почву не на ту сторону, и распылить пламегасящий продукт на земле в неправильном восходящем направлении, ограничивая таким образом эффективность ее использования для пожаров небольшого размера и создавая впоследствии опасный детонационный эффект, в случае если детонация не происходит или происходит частично, или если она происходит до того как она должна произойти.h) Пластиковая бомба для борьбы с лесными пожарами небольшого масштаба - бразильская патентная заявка PI 9801957-0. Каплевидный мешок, выполненный из пластика и негорючего материала,который удерживает до 15 кг воды. Он имеет систему закрытия, регулировки давления и систему герметизации Velcro с системой распыления воды, которая активируется только при ударе о землю. Это устройство с весьма ограниченными возможностями в силу ограничений объема и из-за системы гибридизации Velcro для удержания воды, которая не обеспечивает заданного полного распыления. Оно также имеет ограничения в силу своего объема и структуры, низкой эффективности работы системы, которая ведет к большим потерям и низкой точности из-за отсутствия обтекаемых систем для точного наведения,поскольку такие пластиковые мешки сносятся ветром, собственной скоростью летательного аппарата и скоростью пуска, что ведет к необходимости нескольких и постоянных вылетов, так чтобы пилот мог корректировать траекторию пуска. Следует подчеркнуть, что недостатки, отмеченные выше и перечисленные в аппаратах (а, b, с, d, e,f, g, h), которые включают как способы, так и части используемого оборудования, также ведут к важным недостаткам и ограничениям в получаемых результатах и показывают, что это оборудование или способы не были разработаны и построены для использования в реальных обстоятельствах, поскольку пожары бесконтрольно продолжаются длительные периоды времени, что постоянно демонстрируется в мировых новостных передачах. Позднее тот же автор, который претендует и на этот патент, предложил несколько важных нововведений того же назначения: механическое, химическое, электро-электронное и взрывное оборудование для замедления, сдерживания, тушения возгораний, пожаров различных типов - это предмет бразильской патентной заявки PI 0204247-9; контейнеры из поддающихся прессовке материалов и/или контейнеры с покрытыми льдом стенками различной толщины и/или покрытые льдом контейнеры, которые являются и/или содержат различные продукты - предмет бразильской патентной заявки PI 0205383-7 и механические, гидравлические, электрические устройства, электронный транспозиционный контейнер для охлаждения; и/или тушения, и распылители различных струй, предмет бразильской патентной заявки PI 0205238-5, которые имеют следующие характеристики: i) механическое, химическое, электроэлектронное и взрывное оборудование для замедления, сдерживания, тушения возгораний, пожаров, различных типов огня - предмет бразильской патентной заявки PI 0204247-9, предложены нововведения в его производство и технологию работы, его состав, его обтекаемую форму, способ контроля за распылением его содержимого за счет использования контейнеров, выполненных с желобами и/или нанесенными точками, и/или фиссурами, и/или поддерживающими ремнями и шпильками для фиксации в почве и с стопором, который успешно помогает преодолевать различные барьеры, обладает точностью прицеливания, полностью контролируем и направляет распыление без оставления какого бы то ни было опасного осадка в окружающей среде. Единственный недостаток состоит в том, что его средняя стоимость изготовления лимитирует его использование пожарами среднего и большого размера, каковые пожары представляют особую опасность и требуют применения особо надежной техники.j) Контейнеры из поддающихся прессовке материалов и/или контейнеры с покрытыми льдом стенками различной толщины, и/или замороженные контейнеры, которые являются и/или включают разнообразные продукты, предмет бразильской патентной заявки PI 0205383-7, предлагается альтернативный более экономичный способ производства с использованием более дешевых материалов и использованием замороженных контейнеров, выполненных из льда и/или только со стенками из льда, которые могут иметь или не иметь цельную или более сложную крышку, или только простое и дешевое устройство для-2 012131 запуска, с использованием или без использования взрывчатых веществ для распыления. Эти контейнеры имеют некоторые ограничения и недостатки из-за хрупкости структуры их ледяных стенок, из-за потери массы из-за естественного таяния при транспортировке, и необходимости охлаждаемых мест для хранения.k) Охлаждаемый транспозиционный контейнер, механический, гидравлический, электрический,электронный контейнер, который распыляет различные струи, предмет бразильской патентной заявки PI 0205238-5, которая предлагает улучшения в оборудовании и способах тушения огня с использованием воды, собираемой в реках, озерах, бассейнах, с помощью твердого, негорючего контейнера специальной структуры с верхней крышкой, клапаном и распылителями, которая позволяет поместить его внутрь огня, а когда он находится в огне его специальные клапаны с контролируемым распылениями открываются с помощью мотора, обеспечивая таким образом точность и хорошее использование воды. Недостаток состоит в необходимости наличия исключительно квалифицированных операторов и специальных летательных аппаратов. Это повышает стоимость всей операции и ограничивает применение пожарами в кустарниках, траве, или пожарами небольшого масштаба. В качестве одного из обоснований во всех аспектах (моральном, социальном и техническом) для наших исследований и изобретений, мы рассматриваем парниковый эффект, который мы определяем как опасное накопление загрязняющих газов, которые не рассеиваются из-за отсутствия ветра и/или дождя, и который включает из-за избытка и продолжительного концентрирования образующегося тепла, запуск процесса разложения соединений за счет обезвоживания, а также другие воздействия на соединения, что означает здесь биомассу, запасы топлива и т.д. Образующееся тепло вызывает эффект, который отделяет от запасов топлива горючие газы, сохраняя их в очень высоких концентрациях, и любая энергия зажигания, которую мы определяем как четвертый элемент и который может быть окурком сигареты, костром, непогашенными спичками, бумажными шариками, запускаемыми во время бразильского карнавала и несущими зажженные свечи, пироманами, искрами, молниями, и.т.д., которые могут воспламенить эти газы, распространяя пламя и начиная большие, выходящие из под контроля пожары. Четвертый элемент должен быть включен в спорную огненную триаду, которая известна как горючее, тепло и кислород. Четвертый элемент здесь рассматривается как обязательная энергия зажигания или для зажигания, что доказывает, что только с его участием возможно получить в триаде огня воспламенение концентрированных газов и последующее пламя. Продукты загрязнения, получаемые в процессе горения, в основном двуокись углерода, а также другие газы, получающиеся в каскаде химических, электромагнитных и других реакций в объемах выбрасываемых в настоящее время, вызывают в мировом масштабе и во всех экосистемах опасные и смертельные последствия. Эти последствия столь же опасны, сколь и непредсказуемы и уже разрушили необходимый баланс в слоях нашей атмосферы, резко изменяя климат на всей планете. Когда триада огня была проанализирована, подвергнута сомнению и пересмотрена, было понято,что ее можно рассматривать только как частичное объяснение возникновения огня. В отсутствие четвертого элемента ее можно рассматривать только как частичную основу для объяснения и понимания пожара и только относительно пожаров категории А, категории, которую мы рассматриваем в соответствии с происхождением: бумага, ткань, дерево, и т.д., лесные пожары, и т.д. Триаду огня также не следует рассматривать при объяснении пожаров категории В, поскольку для возникновения огня/пламени из горючих материалов категории В нет необходимости нагревать их до высоких температур; напротив, их следует держать при низких температурах или при контролируемых температурах в соответствующих условиях, поскольку их составляющие по большей части летучи и легковоспламеняемы, как например растворители и т.п., и для того, чтобы воспламенить их достаточно только лишь присутствия четвертого элемента. В случае пожаров категории С мы также должны поставить под сомнение огненную триаду, так как элемент тепла играет важную, но ограниченную роль в начале/зажигании пламени, так как тепло образуется в результате неисправности электрического оборудования и/или соединения силовых кабелей и в некоторых случаях избытка образовавшегося тепла, что может привести к плавлению проводящих элементов вместе с другими силовыми кабелями и/или с электрическим оборудованием, мы полагаем также,что такое плавление и искры при коротком замыкании также содержат четвертый элемент, воспламеняющий накопившиеся и присутствующие газы, что приводит к пожару категории С. В этом описании роль триады огня ставится под сомнение в качестве объяснения возникновения пожара, так как в нее не входит четвертый элемент, признаваемый и представленный здесь. Настоящий патент предлагает решения насущной задаче контроля за лесными пожарами и другими типами пожаров, которые следует тушить немедленно и которых следует избегать любыми средствами,поскольку если сравнить их с другими загрязняющими факторами, такими как автомобили и промышленные предприятия, то оказывается, что в качестве единственного средства для избежания большой доли выбросов двуокиси углерода, озона и других газов, образующихся в результате больших пожаров в лесах и на сельскохозяйственных площадях, лесные пожары и пожары других типов можно и нужно кон-3 012131 тролировать, без создания безработицы и других серьезных социальных проблем. Таким образом, мы можем помочь разрешить имеющиеся в настоящее время социальную и экономическую напряженность,поскольку нам известно, что при сегодняшнем уровне техники невозможно рассматривать вопрос о том,чтобы немедленно прекратить выброс загрязняющих газов, образующихся при сгорании ископаемого топлива. Таким образом, при использовании новых технологий, предлагаемых в настоящем патенте, имеются все технические условия, необходимые для немедленного решения всех проблем, возникающих при пожарах, лесных пожарах, городских и технических пожарах, пожарах на трубопроводах, пожарах на газовых магистралях, пожарах на нефтяных скважинах, пожарах на резервуарах горючего, и т.д. Это означает, что произойдет существенное снижение в масштабе выброса загрязнений, что поможет сохранению жизни на Земле. Для лучшего понимания настоящего патента, ниже следует список составляющих, которые необходимо использовать в СПОСОБАХ БОРЬБЫ С ЗОНАМИ НАГРЕВА И/ИЛИ ПОЖАРАМИ ЛЮБОГО МАСШТАБА, А ТАКЖЕ ЧАСТЕЙ ОБОРУДОВАНИЯ ДЛЯ ПРОВЕДЕНИЯ ОПЕРАЦИЙ, ЧАСТЕЙ ОБОРУДОВАНИЯ ДЛЯ ТУШЕНИЯ ОГНЯ И СОЕДИНЕНИЙ, СПОСОБСТВУЮЩИХ ТУШЕНИЮ ОГНЯ - ПРОЕКТ САЛАМАНДРА - предложенных здесь, как результат комбинации составляющих и/или соединений специально разработанных и/или приспособленных и перечисленных ниже для совместного действия и/или действия по отдельности в зависимости от необходимости: 1 - барьеры 1 БИАИ - высота огня и пламени; 2 - барьеры 2 БИАИ - дым и продукты сгорания; 3 - барьеры 3 БИАИ - перемещения тепловой волны; 4 - барьеры 4 БИАИ - скорость ветра; 5 - барьеры 5 БИАИ - температура атмосферы; 6 - барьеры 6 БИАИ - относительная влажность воздуха; 7 - барьеры 7 БИАИ - итоговая температура - конвекционные потоки; 8 - барьеры 8 БИАИ - механические барьеры; 9 - барьеры 9 БИАИ - барьеры, препятствующие охлаждающему агенту (агентам) и/или тушению и изоляции зоны нагрева и тушению пламени; 10 - угловое восходящее противодавление; 11 - фактор воспламенения или четвертый элемент; 12 - горючие вещества; 13 - огненная триада, включающая горючее, кислород и тепло в химической реакции; 14 - итоговые температуры от 200 до 1000 С, 2000 С; 15 - дисперсии и вода или пламегасящие текучие соединения, фрагментирующие барьеры и/или другие; 16 - скорость ветра, конвекционные колонны, создающие угловое противодавление, восходящие тепловые волны от 5 до 150 км/ч; 17 - вода или другие жидкости, сбрасываемые с летательных аппаратов без какой-либо защиты от испарения; 18 - обычные вертолеты; 18-А - летательные аппараты, оборудование, и/или устройства для вертолетов, оборудованных усовершенствованной авионикой для специальных вертолетов, и/или вертолеты, пилотируемые только экипажем, и/или вертолеты, пилотируемые экипажем и/или управляемые с помощью дистанционного управления по радио и/или другими средствами, и/или вертолеты, пилотируемые только с помощью дистанционного управления, электронных устройств и/или других способов; 19 - самолеты или аэростаты, дирижабли, воздушные шары и/или другие обычные летательные аппараты; 19-А - оборудование и/или устройства для самолетов, воздушных шаров, дирижаблей, аэростатов и/или других, оснащенные усовершенствованной авионикой для специальных летательных аппаратов и/или самолетов, аэростатов, дирижаблей, воздушных шаров и/или других, пилотируемых только экипажами и/или управляемых с помощью дистанционного управления, по радио и/или другими средствами,и/или вертолетами, пилотируемыми только с помощью дистанционного управления, электронными устройствами и/или другими средствами; 20 - шкала с приблизительными значениями высоты в метрах, с которой может происходить сброс; 21 - гибкие капсулы для тушения огня (22), и/или жесткие контейнеры для тушения огня (22-А или 22-В), и/или снаряды для тушения огня (96 или 96-А), запускаемые с летательного аппарата или вертолета; 22 - гибкие капсулы для тушения огня; 22-А - жесткие контейнеры для тушения огня; 22-В - сферические контейнеры; 22-С -детали на сферических контейнерах и направления распыления; 23 - заданные зоны хрупкости;-4 012131 24 - текучие соединения для гашения; 25 - нижний векторизатор Гоа-Кибеле; 26 - верхний векторизатор Гоа-Кибеле; 26-А - цилиндрическое отверстие для прохода верхнего векторизатора для различных приводов зажигания; 27 - отверстие (отверстия) для закрепления или установки верхнего векторизатора; 28 - отверстие (отверстия) для закрепления и/или установки крюка (крюков); 28-А - сквозное отверстие для различных драйверов зажигания; 29 - зажим для крепления и/или подгонки и/или герметизации; 30 - поддерживающие и/или направляющие и/или транспортировочные ремни; 31 - пусковое, детонационное устройство (устройства); 32 - различные приводные устройства для зажигания; 33 - поддерживающий и транспортировочный крюк; 34 - насадка с резьбой; 35 - вариант 1 крышки для различных контейнеров; 35-А - вариант 2 крышки для различных контейнеров; 35-В - крепежное и/или регулировочное и/или герметизирующее плечо зажимного приспособления(приспособлений); 35-С - отверстие (отверстия) для подгонки и/или крепежа пускового и/или детонационного устройства (устройств); 35-D - отверстия для заполнения различных капсул (22) или контейнеров (22-А или 22-В); 35-Е - сквозное или крепежное или монтажное отверстие (отверстия) крепежных винтов для верхнего векторизатора (26), или для верхней крышки (48), и/или адаптер с внутренними или внешними резьбами (71) для основного набора; 35-F - монтажное отверстие пускового и/или детонационного устройства (устройств); 36 - корпус основного набора; 37 - простой гнездовой корпус для помещения взрывчатого вещества (веществ) или смеси взрывчатых веществ или химического соединения, которое генерирует давление с высокой скоростью (41); 37-А - полый корпус для помещения расположенных в шахматном порядке взрывчатого вещества(веществ) и/или смеси взрывчатых веществ или химического соединения, которое генерирует давление с высокой скоростью (41); 37-В - полый корпус в виде конусовидной емкости для помещения взрывчатого вещества (веществ) и/или смеси взрывчатых веществ или химического соединения, которое генерирует давление с высокой скоростью (41); 37-С - полый корпус сферической формы для помещения взрывчатого вещества (веществ) и/или смеси взрывчатых веществ или химического соединения, которое генерирует давление с высокой скоростью (41); 38 - кольца-ограничители вала; 38-А - детали рычага (рычагов); 38-В - детали регулируемого кольца (колец); 39 - направляющая (направляющие)-ограничители вала; 40 - кристаллы и гранулы, служащие рабочим телом; 41 - взрывчатое вещество (вещества) и/или смесь взрывчатых веществ, или химическое соединение,которое создает давление с высокой скоростью; 42 - запал (запалы) с замедлением или без и/или запальная цепь; 43 - уступчатый понижающий адаптер для контейнеров (52-2); 44 - нижняя крышка контейнера для помещения взрывчатого вещества (веществ) (51-1 или 52-2 или РСЕ-3); 45 - верхняя крышка контейнера для помещения взрывчатого вещества (веществ) (51-1 или 52-2 или РСЕ-3); 46 - основной набор; 46-А - основной набор в полости конусовидной формы; 46-В - основной набор в сферической форме или других формах; 47 - нижняя крышка основного набора; 48 - верхняя крышка основного набора; 49 - шпилька (шпильки) верхней крышки для крепежа и установки; 50 - сквозное отверстие верхней крышки различных приводов зажигания; 51 - простые контейнеры (51-1) - контейнер для помещения взрывчатого вещества (веществ) и/или смеси взрывчатых веществ или химического соединения, который создает давление с высокой скоростью(41); 52 - контейнеры (52-2) - уступчатый контейнер для помещения взрывчатого вещества (веществ) или смеси взрывчатых веществ или химического соединения, которое создает давление с высокой скоростью(41); 52-А - (РСЕ-3) - уступчатый контейнер для помещения взрывчатого вещества (веществ) или смеси взрывчатых веществ или химического соединения, который образует давление с высокой скоростью (41); 53 - герметизирующий гибкий конический адаптер с центральным сквозным отверстием для различных приводов; 54 - сквозное отверстие на диске (58) для закрепления винта (винтов) между диском (58) и верхним векторизатором (векторизаторами) (26), или верхней крышкой (крышками) (48), и/или адаптером с внутренней и внешней резьбой (71) для закрепления основных наборов; 55 - набор крышек 55 - вариант три; 56 - крышка для регулировки, крепежа, удержания и транспортировки; 57 - твердые полимерные крышки для экспериментальных капсул (22), и/или контейнеров (22-А),и/или (22-В); 58 - диск для крепежа и удержания; 59 - отверстие для поддержки, регулировки и/или транспортировки капсул (22), и/или контейнеров(22-А), и/или (22-В); 59-А - усиливающий обод (ободья) крышки; 60 - регулировочные винты для набора крышки (55); 61 - сквозное отверстие регулировочных винтов набора крышки (55); 62 - крепежные винты между диском (58) и верхними векторизаторами (26) или верхними насадками (48) и/или адаптером с внутренней и внешней резьбой (71) для закрепления основного набора; 63 - стопорные гайки, регулировочные гайки и крепежные гайки для набора крышки; 64 - варианты крышек 4, 5, 6, 7, 8, 9 для различных крышек; 64-А - боковой край корпуса крышки (крышек) с внутренней резьбой; 64-В - нижний боковой край корпуса крышки (крышек) с внешней резьбой; 64-С - внешняя крепежная резьба для контейнеров на нижнем крае варианты крышки (крышек) 8 и 9; 65 - сочлененная крышка для защиты электронной платы (плат) и ее составляющих; 66 - электронная плата (платы) и ее (их) составляющие; 67 - опорные и крепежные шпильки электронной платы (плат) и ее (их) составляющие; 67-А - крепежные и/или установочные отверстия для электронной опорных и крепежных шпилек платы (плат) с их составляющими; 68 - калибровочный клапан капсул (22), и/или контейнеров (22-А), и/или (22-В); 69 - калибровочный клапан основных наборов; 70 - центральный проем крышки для введения текучего соединения для тушения огня и/или для крепежа других принадлежностей; 71 - адаптер с внешней и внутренней резьбой, с или без калибровочного клапана, с или без конического сквозного отверстия для приводов или крепежного отверстия (отверстий), или сквозного отверстия(отверстий); 72 - усиленное основание крышки; 72-А - прямое основание крышки; 73 - крепеж для стабилизаторов или крыльев (79) или спойлеров (80), которые осуществляют наведение на цель, или для выпуклых и вогнутых направляющих для наведения на цель; 74 - монтажное или крепежное отверстие для сочлененной крышки для защиты электронной платы(плат) и их составляющих; 75 - сквозное отверстие или крепежное отверстие калибровочного клапана капсул (22), и/или контейнеров (22-А), и/или (22-В); 76 - сквозное или крепежное отверстие калибровочного клапана основных наборов; 77 - набор выпуклых и вогнутых направляющих для наведения на цель и процесса пуска с помощью тяги для зажигания пускового устройства (устройств) и/или детонатора (детонаторов), оснащенного крепежным стержнем (77-А) и устройством (устройствами) для контроля скорости для капсул (22), и/или контейнеров (22-А), и/или (22-В); 77-А - крепежный стержень (стержни) для возможного присоединения выпуклых и вогнутых направляющих для наведения на цель и для зажигания пускового и детонационного устройства (устройств); 77-В - устройство (устройства) контроля скорости для капсул (22), и/или контейнеров (22-А), и/или(22-В); 78 - децентрализирующий адаптер основных наборов и/или стержней (82); 79 - стабилизаторы или крылья для наведения на цель; 80 - спойлеры для наведения на цель; 81 - специальный вулканизируемый адаптер с внешней резьбой и гладкой внутренней поверхностью; 82 - опорный стержень (стержни) для основных наборов;-6 012131 83 - монтажное отверстие для капсул (22), и/или контейнеров (22-А), и/или (22-В) закрывающихся крышек; 84 - верхняя часть сферического контейнера (22-В); 85 - гнездовой край для закрепления сферических контейнеров (22-В); 86 - штыревой край для закрепления сферических контейнеров (22-В); 87 - нижняя часть сферических контейнеров (22-В); 88 - противовес для поддержания натяжения; 89 - твердая пробка (пробки) с или без металлической рубашки (рубашек) и/или из других самоввинчивающихся материалов, и/или сделанная из других комбинированных материалов, и/или для закрепления на почве, и/или для различных отверстий, с или без металлической рубашки, или комбинированной полурубашки, и/или для возможного закрепления на почве капсул (22), и/или контейнеров (22-А),и/или (22-В); 89-А - цельнометаллическая рубашка (рубашки); 89-В - полурубашка из твердого материала; 90 - огнеупорные или специальным образом сочлененные контейнеры; 90-А- крышки; 90-В - герметизирующие ободья, выполненные из резины или других материалов для удержания содержимого; 90-С - шарниры; 90-D - буи или системы для поддержания наплаву; 90-Е - уголки, ограничивающие крышку; 90-F - опорные и/или крепежные, и/или транспортировочные крюки; 90-G - противовес для погружения; 90-Н - электрический, электронный, механический или гидравлический мотор и/или двигатель и/или система для вращения; 90-I - шпилька (шпильки) или оснастка, или крепежная поверхность (поверхности) для распылителей; 90-J - распылитель (распылители); 90-К - выходные отверстия для воды и/или других жидкостей, расположенные на боковых поверхностях и на нижних поверхностях распылителя (распылителей) (90-J); 90-L - выходные отверстия для воды и/или других жидкостей, расположенные только на нижних поверхностях; 90-М - набор штыревого и гнездового крепежа для перекрытия клапанов для герметизации воды и/или других жидкостей; 90-N - сочлененная ось мотора и/или двигателя и/или системы вращения для контроля клапанов; 90-О - при необходимости трос (тросы) для контроля за клапанами; 90-Р - кольцо для регулировки и крепежа оси или троса (тросов); 90-Q - опорная направляющая клапанов; 90-R- клапан (клапаны) и/или герметизирующее устройство (устройства); 90-S - опорное, герметизирующее и крепежное основание клапана (клапанов); 90-Т - герметизирующий шарнир клапана (клапанов); 91 - капсулы (22), и/или контейнеры (22-А) и/или (22-В), цилиндрической формы или других форм падения; 92 - опорный и транспортировочный ролик (ролики) или роликовый направляющий крюк (крюки) для сочлененного мобильного крюка; 93 - специальный направляющий рельс (рельсы) для летательных аппаратов и хранения, перемещения, установления в необходимое положение и запуска капсул (22), и/или контейнеров (22-А), и/или (22 В); 94 - детали взрываемого бутылковидного контейнера (96-А) и их распылители; 95 - детали шаровидного или бутылковидного контейнера или сферических контейнеров (22-В) и их распылители; 96 - готовые к использованию снаряды для тушения огня; 96-А - бутылковидный контейнер, предназначенный к запуску; 96-В - крышка бутылковидного контейнера; 96-С - усиленная металлическая капсула многократного использования; 96-D - ударная шпилька для активации запального шнура (42); 97 - специальный вертолет, оборудованный (18-А, 92, 93, 98, 99, 105, 106, 107, 108, 109, 109-А, 110) для хранения и запуска капсул (22), и/или контейнеров (22-А или 22-В), или снарядов (96), или контейнеров бутылочного типа (96-А); 97-А - специальные вертолеты кранового типа, оборудованные единицами оборудования (18-А, 108,109, 109-А или 110), или при необходимости, единицами оборудования (92, 93, 98, 99, 105, 106, 107); 97-В - специальный летательный аппарат, оборудованный единицами оборудования (19-А, 92, 93,-7 012131 98, 99, и/или 108, и/или 109, и/или 109-А); 98 - дверь (двери) или проем (проемы), установленные на специальных вертолетах и/или самолетах,с которых должен происходить запуск капсул (22) и/или контейнеров (22-А или 22-В); 99 - сочлененный мобильный крюк, присоединенный к ролику и/или роликовому крюку, с которого происходит пуск капсул свободного падения (22) и/или контейнеров свободного падения (22-А или 22 В); 100 - горящие запасы горючего; 101 - огонь или пламя и дым; 102 - неактивные запасы горючего; 103 - земля, опустошенная пожаром; 104 - направления распыления текучих соединений для распыления огня и других побочных продуктов и/или соединений; 105 - трос (тросы) или направляющая цепь (цепи) наведения на цель с или без соединения со стрелой (стрелами) (106), с или без стержня (стержней) (107), которые также могут быть тросами, веревками,и/или проволоками, и/или волокнами с или без стрелы (стрел) в качестве предмета (106), с или без маятникового стержня (стержней) в качестве предмета (107); 106 - вращающаяся коническая пусковая и/или детонационная стрела (стрелы) и стартер (стартеры) с центральным отверстием для соединения троса (тросов) или цепи (цепей) для разламывания направляющих и вытягивания стартера и для пуска и подрыва капсул (22) и/или контейнеров (22-А или 22-В); 107 - маятниковый сочлененный стержень (стержни) с или без сочленений, с или без электромагнитного полей, с соединением со стрелой (стрелами) для определения и ограничения уровня и/или расстояния до почвы, чтобы гарантировать наведение на цель; 107-А - сенсор (сенсоры) для различного рода определений и сканирования; 107-В - мигающий или немигающий фонарь, сигнальная лампочка (лампочки) или устройство (устройства) для испускания света; 107-С - отражательное и/или флуоресцентное устройство; 108 - трос (тросы) или цепь (цепи) для поднятия и опускания капсул (22), и/или контейнеров (22-А),и/или (22-В), или жаронепроницаемой кабины (133) или транспортировки контейнеров (22-В) и/или жертв, и/или операторов, и которые могут быть также тросами, веревками, и/или проволоками, с или без стрелы (стрел) (106), с или без маятникового стержня (стержней) (107); 109 - направляющий шкив (шкивы) троса (тросов) или цепи (цепей) (108); 109-А - специальный электрический, и/или электронный, и/или механический, и/или гидравлический подъемник для поднимания и опускания; 110 - вращательное устройство (устройства) для выравнивания троса (тросов) или цепи (цепей) и крюка; 111 - горящие нефтепроводы, газопроводы или трубопроводы; 111-А - горящие нефтяные скважины; 112 - горящие резервуар (резервуары) с горючим; 113 - огнеупорный сочлененный контейнер для тушения огня (полностью соединенный с вертолетом 97-А); 113-А - специальный контейнер, оснащенный или нет предметами (114, 114-А, 115, 116) (и подвешенный очень близко к геликоптеру 97); 114 - защитная коробка для выходного трубопровода (трубопроводов) с или без насоса (насосов) для воды и/или другой охлаждающей жидкости (жидкостей) и/или жидкости (жидкостей) для тушения(114-В), с или без убирающейся мобильной катушки, оснащенной трубой (трубами) для выброса (114-А) специального шланга (шлангов) (115) для жидкости и распыления; 114-А - убирающаяся мобильная катушка, оснащенная трубой для выброса шлангов для жидкостей и распыления; 114-В - насос (насосы) для воды и/или другой охлаждающей жидкости (жидкостей) и/или жидкостей для тушения огня; 115 - специальные шланги или трубы, через которые осуществляется течение под действием гравитации с или без оплетки для усиления стенки, с или без огнеупорного покрытия; 116 - сопло или открытый/закрытый клапан распылителя; 117 - операторы, или наземный персонал, или персонал внутри летательных аппаратов/вертолетов; 118 - обычный трос (тросы) или веревка (веревки) для контроля за открыванием и/или закрыванием клапанов; 119 - детали рельефа; 120 - озера, бассейны, водохранилища, другие места для взятия воды; 121 - опорный и выравнивающий треножник (треножники) для запуска снарядов (96 или 96-А) или для закрепления на земле для опоры и выравнивания капсул (22) и/или контейнеров (22-А) и/или (22-В),когда они используются непосредственно на земле; 122 - пусковые установки для снарядов (96);-8 012131 123 - кривая с регулируемым углом для траектории бутылковидных контейнеров (96-А); 124 - специальные наземные транспортные средства; 125 - здания; 126 - детали зданий; 127 - специальное транспортное устройство (устройства) со специальным подъемником (подъемниками) для тушения пожаров; 128 - телескопический желоб для пуска контейнеров (22-В), и/или доступа операторов или при спасении жертв пожара; 129 - специальный телескопический подъемник; 130 - жаронепроницаемая кабина управления; 131 - телескопические плечи для закрепления и транспортировки, присоединенные и поддерживаемые краном (129); 132 - оснастка крана с подъемником, тросом и крюком; 133 - жаронепроницаемая кабина для транспортировки контейнеров, и/или жертв, и/или операторов; 134 - базуки, одноразовые катапульты, предназначенные для закрепления в почве или нет, катапульты, и другие устройства; 135 - капсулы (22), и/или контейнеры (22-А), и/или (22-В), размещенные операторами на линии огня для управляемого и немедленного взрыва ожидающих капсул (22), и/или контейнеров (22-А), и/или(22-В); 136 - деревья как запасы горючего для пожара (пожаров) в кронах деревьев; 137 - предполагаемый моноблочный формат проемов капсул (22), и/или контейнеров (22-А), и/или(22-В) как следствие взрыва или подрыва капсул (22), и/или контейнеров (22-А), и/или (22-В); 138 - роботы, или элементы робототехники, или кибернетическое устройство (устройства), управляемые с помощью дистанционного управления или управления для манипуляции, транспортировки,запуска, или помещения в нужное место капсул (22), и/или контейнеров (22-А), и/или (22-В) на местах; 139 - простой или специально оплетенный стальной трос (тросы) с или без сердечника/сердцевины,выполненной из натуральных и/или синтетических гибких материалов, для транспортировки и наведения(105) или (108); 140 - специальная негорючая веревка (веревки) для транспортировки или наведения; 141 - специальная цепь (цепи) с различным типом соединений, для транспортировки или наведения,для (105) или (108); 142 - цепь (цепи) специальной конструкции из связки сфер для транспортировки или наведения(105) или (108); 143 - сплетенные или нет проволоки для транспортировки или наведения (105) или (108); 144 - керамическое или огнеупорное покрытие для частей или деталей или для корпусов контейнеров (113 или 113-А); 145 - специальный крепежный и опорный винт с центральным продольным отверстием для прохода различных приводов зажигания; 146 - природный огнеупорный биогель для гашения пламени; 147 - элементы для восстановления почвы, химические удобрения и/или природные удобрения, различные семена для восстановления леса; 148 - гербициды, специальные гелевые капсулы для покрытия семян, которые включают питательные вещества, и/или удобрения, и/или удобрения других типов, или другие продукты; 149 - специальные магниты различных размеров, форм и мощности; 150 - специальные электромагниты; 151 - пробойник; 152 - специальный механическая моторизованная щетка и/или демпфер; 153 - различные подъемные захваты и зажимы; 154 - усиливающий элемент (элементы); 155 - замедлитель (замедлители); 156 - запал (запалы); запальное устройство (устройства); 157 - твердое сопло (сопла) для наведения, взламывания, и/или закрепления на почве, и/или для преодоления механических и иных барьеров; 158 - электронная цепь (цепи); 159 - сенсор (сенсоры); 160 - тепловизор (камера для детекции температуры); 161 - приемник (приемники) и/или передатчик (передатчики) сигнала; 162 - заклепки; 163 - другие инструменты. Для лучшего понимания пожаров, их динамики, опасности, а также недостатков и неэффективности работы при борьбе и тушении пожаров, мы помещаем здесь фиг. А, на которой технически показаны-9 012131 причины и факторы, из-за которых современные технологии борьбы с пожарами крайне неэффективны и/или недостаточны, а именно: стрелка (09) показывает направление и перемещение барьеров, которые представляют собой препятствие для охлаждения и/или тушения, и/или изоляции возгораний и тушения пламени. Стрелка (10) показывает направление и перемещение углового и восходящего противодавления. Нижний прямоугольник, обозначенный цифрой (12) представляет собой горючие материалы. Триада огня обозначена как (13) и включает в своем основании горючий элемент, и по сторонам кислород и тепло, приведенные в химическую реакцию искрой или определенной вспышкой, или энергией зажигания, т.е. четвертым элементом (11); этот четвертый элемент зажигает пламя химической реакции,которая происходит из триады огня. Параллельный прямоугольник обозначает собой первый барьер,представляющий собой огонь и столбы пламени; второй барьер представляет собой дым и побочные продукты; третий барьер представляет собой перемещение тепловых волн; четвертый барьер представляет собой скорость ветра; пятый барьер представляет собой температуру атмосферы; шестой барьер представляет собой относительную влажность воздуха; седьмой барьер представляет собой конечные температуры и конвекцию; восьмой барьер представляет собой механические барьеры; стрелка (14) показывает направления конечных температур и варьирует от 200 до 2000 С. Стрелка (15) показывает направление всех барьеров и тех, которые рассредотачивают и фрагментируют воду и/или другие жидкие соединения для тушения огня. Стрелка (16) показывает направления и скорости ветра, конвекционных колонн с их угловым противодавлением, их тепловых волн и восходящих языков пламени, движущихся со скоростью от 5 до 150 км/ч. Прямоугольник, обозначенный как (18), представляет собой вертолеты, сбрасывающие воду/другое на вышеозначенные и описанные барьеры. Прямоугольник (19) представляет собой самолеты, сбрасывающие воду/другое на барьеры. Параллельные линии, обозначенные (17), представляют собой воду, сбрасываемую без какого-либо контейнера или защиты от испарения. Шкала, обозначенная (20), показывает приблизительную высоту в метрах, с которой может быть сброшена вода, совершенно ясно демонстрируя, почему пожары невозможно потушить быстро, экономично, безопасно и эффективно даже при использовании очень дорогого оборудования, такого как летательные аппараты, которые сбрасывают тысячи литров воды и гасящей пены или других соединений на пламя и/или пожары. Такие методы при использовании подобным образом продолжают генерировать значительные и неприемлемые потери на уровне более 80% в смысле эффективного использования воды и других соединений, а также вовлеченных процессов. Понимание и распознавание барьеров ясно объясняет причины ужасающей неэффективности, недостаточности, и потерь в процессах, применяемых по всему миру и которые имеют очень высокий уровень потерь. При анализе лесных пожаров и пожаров других типов имеется момент, когда они самоакклиматизируются, создавая за счет вихрей пламени, конвекционных колонн, излучения и т.д. угловые и восходящие температуры, которые могут варьировать от 200 до 2000 С и которые могут достигать из-за определенных динамических процессов и климатических параметров еще более высоких значений, мы понимаем важность глубоких знаний об этих барьерах. Когда вода достигает точки кипения при 100 С на уровне моря и превращается из жидкости в пар,становится совершенно ясно и понятно, что в жидкостях, сбрасываемых с летательных аппаратов на пламя пожара, трение о воздух приводит к началу процесса перехода из жидкого состояния в микрочастицы воды, а такие частицы воды испаряются при столкновении с восходящими тепловыми потоками, возникающими из-за высокой температуры пламени, излучения и т.д. Если небольшая доля воды, остающаяся в жидком состоянии, проходит через барьеры, показанные на фиг. А, она продолжает испытывать воздействие высоких температур, существующих в горящих горючих материалах. Если эти горящие горючие материалы относятся к категории А, температуры вполне могут быть от 200 до 2000 С; а попытки охладить зону возгорания до ее затухания, имея только 20% воды в жидком состоянии, делает все необходимые операции технически невыполнимыми из-за того, что объем горючих материалов во много раз больше по своей энергоемкости по сравнению с объемом выброшенного охлаждающего/переохлаждающего агента - воды. Не следует забывать, что при сгорании 1 кг древесины образуется около 4000 ккал. На фиг. В можно видеть те же барьеры, что и перечисленные на фиг. А, но разница между обеими фигурами должна быть подчеркнута из-за очень существенных различий в фиг. В. На фиг. В вода и другие соединения сбрасываются с вертолета, обозначенного (97) и (97-А), оснащенного или нет всеми предметами, описанными в (18-А, 92, 93, 98, 99, 105, 106, 107, 108, 109, 109-А, 110), или специального летательного аппарата, обозначенного (97-В), оснащенного или нет предметами, описанными в (19-А, 92,93, 99, и/или 108, и/или 109, и/или 109/А), и при этом вода и/или другие соединения всегда находятся или защищены гибкими капсулами для тушения пожаров (22), и/или твердыми контейнерами для тушения огня (22-А), и/или сферическими контейнерами (22-В), и/или при необходимости также запускаемыми снарядами для тушения огня (96 или 96-А), которые все представлены и обозначены прямоугольниками(21), это обеспечивает, таким образом, также как и использование новых способов запуска с исключительно точным наведением на цель, вместе с новыми природными соединениями для немедленного ту- 10012131 шения огня при любых типах пожаров, все преимущества, экономию, высокую надежность, скорость всех операций и более чем 800% эффективность по сравнению с предыдущими способами, показанными на фиг. А. Такая высокая эффективность, которая служит основой для фиг. В, была подтверждена в нескольких испытаниях, проведенных с новым оборудованием и способами, описанными в формуле настоящего патента на изобретение. Такая высокая эффективность, подтвержденная фиг. В, очевидна при анализе сравнении результатов, представленных и достигнутых с использованием нового корпуса технологий, описанного в настоящей патентной формуле с результатами способа, показанного на фиг. А. Большие различия, имеющиеся между обоими фигурами, представлены ниже в табл. .1. Таблица 1- 11012131 Фиг. В основана и подтверждена результатами испытаний, уже проведенных с новым капсулами для тушения огня (22), с твердыми контейнерами для тушения огня (22-А) и/или (22-В), и со снарядами для тушения огня (96) и с бутылковидными контейнерами (96-А), как в лабораторных, так и в полевых условиях при пожарах классов А и В. Во время проведения нескольких испытаний, только начальный объем в 62 л жидкого соединения для тушения огня (24), и/или (146), и/или (147), с или без кристаллов (40) был использован как начальный образец, с изменениями в конструкции капсул и контейнеров, также как в количествах и типах взрывчатых веществ или смесей взрывчатых веществ и/или в химическом давлении, которое генерирует давление с высокой скоростью (41), в форме и количестве заданных зон хрупкости (23), гранулометрических составах разбрасываемых гранул и/или кристаллов (40). Также были имитированы пожары с возрастающим количеством горючих материалов, а на основании анализа таких испытаний были оптимизированы оборудование и способы тушения. Для проведения одного из нескольких испытаний, были заполнены следующие контейнеры: гибкие капсулы для тушения огня (22), или жесткие контейнеры для тушения огня (22-А), только с 62 л жидкого соединения для тушения огня (24), и/или (146), и/или (147), с или без кристаллов (40), которые были распылены внутри и поверх зоны возгорания для немедпенного тушения учебного пожара. Этот пожар был симулирован с запасом горючих материалов, при котором использовались различные типы древесины,полученные из предварительно разобранных поддонов. Эти куски древесины были, несмотря на свою высокую концентрацию, снабжены большим количеством кислорода, и радиально распределены по хорошо вентилируемой площади в 22 м 2 с общей массой 800 кг, плюс 20 кг стружек и опилок, плюс 20 л этилового спирта, использованного в качестве агента для возбуждения зажигания и немедленного распространения огня, плюс 40 л дизельного топлива, использованного в качестве агента для поддержания огня и передачи теплоты на дерево. После того как горючий материал загорелся, возник конвекционный столб пламени, который достиг от 4 до 7 м в высоту. Горючий материал горел быстро и единообразно в течение трех минут; достаточно времени, чтобы перенести тепло на древесину и раскалить ее. В этот момент, только один конкретный контейнер, который может вмещать 62 л соединения (24), и/или (146), и/или (147), с или без кристаллов (40) был вброшен внутрь и поверх эпицентра пожара, а пусковые устройства (31) активированы. Контейнер был подорван за счет генерации давления с высокой скоростью, полученной путем реакции подрыва химического соединения, которое генерирует высокое давление с большой скоростью, а разбрасываемые гранулы и/или кристаллы (40) были выброшены вместе с дисперсией жидкого соединения для тушения огня(24), и/или (146), и/или (147), с или без кристаллов (40) полностью предусмотренным и управляемым способом, с полным тушением пламени, рассеивая концентрацию газов, способствуя колебаниям и охлаждению раскаленной массы, снижая температуру раскаленной массы и окружающей среды от около 1500 до 50 С в течение десятых долей секунды, таким образом утверждая предложенные здесь объекты в качестве новых изобретений. Все было должным образом заснято, сфотографировано и с надлежащим техническим описанием записано для представления необходимых объяснений и доказательств. В другом из нескольких испытаний, каждый контейнер или капсула был наполнен только 62 л жидкого соединения для тушения огня (24), и/или (146), и/или (147), с или без кристаллов (40), которые были распылены внутри и поверх зоны возгорания для немедленного тушения учебного пожара. Этот пожар был симулирован с помощью горючего материала, который включал различные типы древесины от разобранных поддонов. Эти куски древесины были снабжены, несмотря на свою высокую концентрацию достаточным количеством кислород, и радиально распределены по хорошо вентилируемой площади в двадцать четыре квадратных метра с общей биомассой 1200 кг, плюс 20 кг стружек и опилок, плюс 40 литров этилового спирта, использованного в качестве агента для зажигания и немедленного распространения огня, плюс 60 л дизельного топлива и 20 л смазочного горючего минерального масла, используемых в качестве агента для поддержания и переноса пламени и тепла на древесину. После того как горючий материал загорелся, возник вихрь пламени, который достиг от 5 до 8 м в высоту. Горючий материал горел быстро и единообразно в течение десяти минут достаточно времени, чтобы раскалить всю древесину. В этот момент первый конкретный специфический контейнер, который может вмещать 62 л соединения (24) и/или (146), и/или (147), с или без кристаллов (40) был сброшен внутрь и поверх эпицентра пожара, а пусковые устройства (31) были активированы. Контейнер был подорван за счет генерации давления с высокой скоростью, полученной путем реакции подрыва химического соединения, которое генерирует высокое давление с большой скоростью, а разбрасываемые гранулы и/или кристаллы (40) были выброшены вместе с дисперсией жидкого соединения для тушения огня(24), и/или (146), и/или (147), с или без кристаллов (40) полностью предусмотренным и управляемым способом, но при таком соотношении раскаленной массы, 62 распыленных литра погасили только 90% учебного пожара и пожар начался снова. Возникла необходимость сбросить через две минуты второй контейнер в 62 л с соединением (24),которое было подорвано тем же способом и на этот раз с полным тушением огня, рассеивая концентрацию газа, вызывая колебание и охлаждение раскаленной биомассы, снижая температуру раскаленной- 12012131 биомассы и окружающей среды от около 1500 до 50 С за десятые доли секунды, таким образом, утверждая предложенные здесь объекты в качестве новых изобретений. Все было должным образом заснято,сфотографировано и с надлежащим техническим описанием записано для представления необходимых объяснений и доказательств. Следующие схематические и концептуальные рисунки, хотя и не в масштабе, приложены, чтобы способствовать лучшему пониманию настоящего патента. Фиг. 1, на которой показан схематически и в перспективе вид в разрезе оборудования для тушения пожаров, представленного в настоящем патенте, капсулы (22), или контейнера (22-А), по конусовидной модели с опорными ремнями и/или направляющими и/или транспортным устройством с заданными продольными внешними зонами хрупкости, оборудованной крышкой по варианту 1, полностью собранным основным набором и капсулами (22) или контейнером (22-А) уже заполненным жидким соединением для тушения огня и готовым к использованию. Фиг. 2, на которой показан схематически и в перспективе вид в разрезе крышки по варианту 1 основного набора капсулы (22), оснащенной жидким соединением для тушения огня по конусовидной модели с заданными зонами хрупкости, готовой к установке или с установленной соответствующей крышкой с опорными ремнями и/или направляющими и/или транспортировочными устройствами, плюс деталь крепежного зажима, и/или регулировочный зажим, и/или герметизирующий зажим, и опорный и/или транспортировочный крюк плюс его основной набор, который не введен в капсулы (22), или контейнеры (22-А), или (22-В). Фиг. 3, на которой показан схематически вид сбоку основного набора, оборудованного контейнером для помещения взрывчатых веществ и/или смеси взрывчатых веществ (52-2) с разбрасываемыми гранулами и/или кристаллам, верхний векторизатор Гоа-Кибеле и нижний векторизатор Гоа-Кибеле, готовые к использованию после прикрепления к их соответствующей крышке (крышкам), введенные и присоединенные к их соответствующим капсулам (22), или контейнерам (22-А), или (22-В). Фиг. 4, на которой показан схематический вид в разрезе основного набора с его контейнером для помещения взрывчатых веществ и/или смеси взрывчатых веществ (52-2) с разбрасываемыми гранулами и/или кристаллами с выбором закрывающих верхних или нижних крышек с или без сквозного отверстия,и с или без шпилек на верхней крышке для установки и/или закрепления их на соответствующих крышках и для основного набора. Фиг. 5, на которой показан схематический вид в разрезе контейнера для помещения взрывчатых веществ и/или смеси взрывчатых веществ (51-1) цилиндрической формы с его ограничивающими ось направляющими прямоугольной, треугольной или трапецеидальной формы, его кольцами, ограничивающими ось, его запальным устройством, замедленным запалом или запалом без замедления, взрывчатыми веществами, и/или смесью взрывчатых веществ; вид спереди различных приводов зажигания с их гибким конусовидным адаптором с центральным сквозным отверстием в разрезе, вид спереди верхней и нижней крышек, принадлежащих контейнеру (51-1), и с деталями вида сверху кольца, ограничивающего ось в форме кольца с тремя резьбами и деталями ограничивающих ось направляющих с тремя стабилизаторами. Фиг. 6, на которой схематично показан вид в разрезе контейнера для помещения взрывчатых веществ и/или смеси взрывчатых веществ (52-2) уступчатой цилиндрической формы, его направляющие,ограничивающие ось прямоугольной, треугольной или трапецеидальной формы, его кольца, ограничивающие ось, его запальное устройство, замедленный запал или запал без замедления, взрывчатые вещества, и/или смесь взрывчатых веществ, и вид спереди различных приводов зажигания, верхняя и нижняя крышки, которые принадлежат контейнеру (52-2), вид в разрезе уступчатого понижающего адаптера с деталями вида сверху кольца, ограничивающего ось с тремя резьбами кольцевой формы и детали направляющих, ограничивающих ось с тремя стабилизаторами. Фиг. 7, на которой схематически показан вид в разрезе крышки по варианту 1 упрощенной цельной структуры, размещенной в капсулах (22), и/или контейнерах (22-А), с деталями на плечах для закрепления и/или регулировки и/или герметизирующими зажимами с опорными и/или транспортировочными крюками с проемом для заполнения некоторых контейнеров, с пусковыми устройствами, с винтовыми крышками со сквозным отверстием для различных приводов зажигания и со сквозными отверстиями или углублениями для крепежных винтов для верхних векторизаторов, крышками основных наборов для адаптеров с внешней и/или внутренней резьбой с или без калибровочных клапанов, верхней крышкой с или без сквозного отверстия и с или без установочных шпилек и с деталями для закрепления и/или регулировки, и/или герметизирующими зажимами с или без (73). Фиг. 13, на которой схематически показан вид в разрезе крышки по варианту 2, модификации крышки по варианту 1, с плечом для закрепления и/или регулировки и/или герметизирующими клапанами для закрепления и/или регулировки и/или герметизирующими зажимами с опорными и/или транспортировочными крюками, с пусковыми и детонационными устройствами, введенными и прикрепленными на крышке со сквозным отверстием для различных приводов зажигания и с крепежными отверстиями и винтами для адаптеров с внешней и/или внутренней резьбой с или без калибровочных клапанов и для верхнего векторизатора или верхней крышки с или без сквозного отверстия и с или без установочных- 13012131 шпилек и с деталями для закрепления и/или регулировки и/или герметизирующих клапанов с или без(73). Фиг. 9, на которой схематически показан вид в разрезе крышки по варианту 3 в наборе крышек,предназначенных к использованию в капсулах (22) или в контейнерах (22-А) с первой крышкой, определяемой как регулируемая крышка для соединения, опоры и транспортировки; вторая крышка резьбовой модели, закрепленная диском для закрепления, регулировки и соединения с пусковыми и/или детонационными устройствами, готовая для установки/закрепления с помощью винтов основного набора, оставляя набор крышки присоединенным и отрегулированным с помощью затяжных, регулировочных и крепежных гаек, готовым закрыть уже заполненные капсулы (22) или контейнеры (22-А) с или без (73). Фиг. 10, на которой схематично показан вид в разрезе крышки по варианту 4, предназначенной к использованию в капсулах (22) или контейнерах (22-А) с боковым краем корпуса крышки, оснащенным внутренней резьбой, с усиленной поверхностью и резьбой центрального проема, нанесенной на корпус крышки с опорными и/или транспортировочными отверстиями, деталями адаптера с внутренней и внешней резьбой и калибровочным клапаном, и для закрепления основного набора со сквозным коническим отверстием для различных приводов зажигания и для закрепления основного набора на крышке с помощью резьбы с опорой для закрепления и удержания электронных плат и их компонентов и пусковых и/или детонационных устройств со снимаемой крышкой для защиты электронных плат и их компонентов в выключенном положении и со сквозным отверстием для приводов с проемом для введения адаптера и/или основного набора и/или жидкого соединения для тушения огня или других соединений с калибровочным клапаном для капсул (22) или контейнеров (22-А) и с углублениями на крышке для стабилизаторов или крыльев или направляющих спойлеров или для выпуклых и вогнутых направляющих и набора для зажигания пусковых и/или детонационных устройств, которые оснащены стержнями и устройствами для контроля скорости для капсул (22) или контейнеров (22-А) с или без (73). Фиг. 11, на которой схематически показан вид в разрезе крышки по варианту 5, предназначенной к использованию в капсулах (22) или в контейнерах (22-А) с боковым краем корпуса крышки, оснащенным внутренней резьбой и без центрального проема на корпусе крышке с опорными и/или транспортировочными отверстиями, с адаптерами с внутренней и внешней резьбой, закрепленными на крышке с помощью винта (винтов), со сквозным коническим отверстием для различных приводов зажигания, так, чтобы основной набор мог быть соединен на крышке с крепежной опорой и опорой для электронной платы(плат) и их составляющих, с электронной платой (платами) и их составляющими, и пусковыми и/или детонационными устройствами со снимаемой крышкой для защиты электронной платы (плат) и их компонентов в выключенном положении и со сквозным отверстием для приводов, с отверстиями для винтов,с калибровочным клапаном (клапанами) для капсул (22) или контейнеров (22-А) и с углублениями на крышке для стабилизаторов, крыльев или направляющих спойлеров или для набора выпуклых или вогнутых вставок для наведения на цели и для пуска зажигания пускового и/или детонационного устройства (устройств) со стержнем (стержнями) устройством (устройствами) для контроля скорости капсул (22) или контейнеров (22-А) с или без (73). Фиг. 12, на которой схематически показан вид в разрезе крышки по варианту 6, предназначенной к использованию в капсулах (22) или контейнерах (22-А) с боковым краем корпуса крышки, оснащенным внутренней резьбой с усиленным центральным проемом с резьбой, нанесенной на корпус крышки с опорой и транспортировочными отверстиями с углублениями для закрепления с помощью резьбы основного набора на крышке с крепежной опорой и опорой для электронной платы (плат) и их компонентов, с электронной платой (платами) и их компонентами со снимаемой крышкой для защиты электронной платы(плат) и их компонентов со сквозным отверстием для приводов в выключенном положении и с пусковыми устройствами с калибровочным клапаном для капсул (22) или контейнеров (22-А) и с углублениями на крышке для направляющих стабилизаторов и крыльев или спойлеров или для выпуклых и вогнутых направляющих и для пуска зажигания пускового и/или детонационного устройства (устройств) со стержнем (стержнями) и устройством (устройствами) для контроля скорости для капсул (22) или контейнеров(22-А) с или без (73). Фиг. 13, на которой схематично показан вид в разрезе крышки по варианту 7, предназначенной к использованию в капсулах (22) или в контейнерах (22-А) с боковым краем корпуса крышки, оснащенным внутренней резьбой и без центрального проема на корпусе крышки с опорными и/или транспортировочными отверстиями с верхним векторизатором Гоа-Кибеле, прикрепленным винтами к центру крышки для закрепления основного набора на крышке со сквозным отверстием для различных приводов зажигания с крепежной опорой и закреплением электронной платы (плат) и их компонентов с электронной платой (платами) и их составляющих со снимаемой крышкой для защиты электронной платы (плат) и их составляющих, со сквозным отверстием для приводов в выключенном положении и с пусковыми устройствами с калибровочным клапаном для капсул (22) или контейнеров (22-А) и с углублениями на крышке для приводных стабилизаторов и спойлеров или для выпуклых и вогнутых вставок для наведения на цель и пуска зажигания пускового и/или детонационного устройства (устройств), со стержнем (стержнями) и устройством (устройствами) для контроля скорости капсул (22) или контейнеров (22-А) с или без (73). Фиг. 14, на которой схематически показан вид в разрезе крышки по варианту 8, предназначенной к- 14012131 использованию в капсулах (22) или контейнерах (22-А или 22-В) с нижним боковым краем корпуса крышки, оснащенным внешней резьбой с усиленной нижней поверхностью и резьбой, нанесенной на центральный проем корпуса крышки с внешней резьбой для закрепления контейнеров на нижнем внешнем краю крышки с опорными и транспортировочными отверстиями и деталями адаптера с внутренней и внешней резьбой плюс калибровочный клапан для присоединения основного набора, сквозное коническое отверстие для присоединения различных приводов зажигания, для закрепления с помощью резьбы основного набора на крышке, с закреплением и опорой для электронной платы (плат) и их компонентов,с электронной платой (платами) и их компонентами со снимаемой крышкой для защиты электронной платы (плат) и их компонентов со сквозным отверстием для приводов в выключенном положении с проемом для введения адаптера или основного набора или соединения для тушения огня или других соединений с калибровочным клапаном для капсул (22) или контейнеров (22-А) или (22-В) и с углублениями на крышке для приводов стабилизаторов или спойлеров или для набора выпуклых и вогнутых вставок для наведения на цель и пуска зажигания пускового и/или детонационного устройства (устройств) со стержнем (стержнями) и устройством (устройствами) для контроля скорости капсул (22) или контейнеров (22-А) или (22-В) с или без (73). Фиг. 15, на которой схематически показан вид в разрезе крышки по варианту 9, предназначенной к использованию в капсуле (капсулах) (22) или контейнерах (22-А или 22-В) с нижним боковым краем корпуса, оснащенным внешней резьбой и без центрального проема на корпусе крышки с внешней резьбой для закрепления капсул (22) или контейнеров (22-А) или (22-В) на нижнем внешнем крае крышки с опорными и/или транспортировочными отверстиями с верхним векторизатором Гоа-Кибеле. Векторизатор прикреплен с помощью винтов к центру крышки для закрепления основного набора на крышке со сквозным отверстием для различных приводов зажигания с крепежной опорой и креплением электронной платы (плат) и их компонентов с электронной платой (платами) и их компонентами со снимаемой крышкой для защиты электронной платы (плат) и их компонентов со сквозным отверстием для приводов в выключенном положении и с пусковыми устройствами с калибровочным клапаном для капсул (22) или контейнеров (22-А) или (22-В) и с углублениями на крышке для стабилизаторов и спойлеров наведения или для набора выпуклых или вогнутых вставок для наведения и для пуска зажигания и/или детонационного устройства (устройств) со стержнем (стержнями) и устройством (устройствами) для контроля скорости для капсул (22) или контейнеров (22-А) или (22-В) с или без (73). Фиг. 16, на которой схематически показан вид в разрезе составляющих, предназначенных к сборке: крышка по варианту 4 с боковым краем корпуса крышки с внутренней резьбой, с корпусом основного набора цилиндрической формы с внешней верхней резьбой, с или без заданных зон хрупкости с деталями разбрасываемых гранул и/или кристаллами внутри основного набора с различными приводами зажигания, адаптером с внутренними и внешними резьбами, с или без калибровочного клапана и конического сквозного отверстия для приводов, или сквозных отверстий для основного набора для закрепления основного набора на крышке; вид в разрезе верхнего векторизатора Гоа-Кибеле, нижняя насадка основного набора на нижней части основного набора и с углублениями на крышке для направляющих стабилизаторов, крыльев и спойлеров или для набора выпуклых и вогнутых вставок для наведения на цель и пуска зажигания пускового и/или детонационного устройства (устройств), со стержнем (стержнями) и устройством (устройствами) для контроля скорости капсул (22) или контейнеров (22-А) или (22-В). Фиг. 17, на которой схематично показан вид в разрезе составляющих, предназначенных к сборке: крышка по варианту 6, корпус основного набора цилиндрической формы с внешней верхней резьбой с заданными зонами хрупкости и с деталями разбрасываемых гранул и/или кристаллов внутри корпуса основного набора с различными приводами для зажигания, деталями верхнего и нижнего векторизаторов Гоа-Кибеле, расположенных сбоку корпуса основного набора с углублениями на крышке для направляющих стабилизаторов, крыльев и спойлеров, или для набора выпуклых и вогнутых вставок для наведения на цель и пуска зажигания пускового и/или детонационного устройства (устройств) со стержнем(стержнями) устройством (устройствами) для контроля скорости капсул (22) или контейнеров (22-А) или(22-В) и с деталями на нижней насадке, помещенными сбоку от корпуса основного набора. Фиг. 18, на которой схематически показан вид в разрезе составляющих, предназначенных к сборке: крышка по варианту 7, с корпусом основного набора цилиндрической формы, предназначенным при сборке быть оснащенным контейнером для помещения взрывчатых веществ и/или смеси взрывчатых веществ (52-2) уступчатой цилиндрической формы с направляющими, ограничивающими ось и кольцами, ограничивающими ось, различных приводов для зажигания запала с замедлением или без замедления и/или запального устройства, деталями разбрасываемых гранул и/или кристаллов, верхних векторизаторов Гоа-Кибеле, прикрепленных на корпусе крышки с винтами и деталями нижнего векторизатора, прикрепленных сбоку корпуса основного набора. Фиг. 19, на которой схематично показан вид в разрезе составляющих, предназначенных к сборке: крышка по варианту 5 с корпусом основного набора цилиндрической формы с верхней внешней резьбой,заданными зонами хрупкости, с деталями разбрасываемых гранул и/или кристаллов, с различными приводами для зажигания и деталями верхнего и нижнего векторизаторов Гоа-Кибеле, расположенных сбоку корпуса (36) основного набора.- 15012131 Фиг. 20, на которой схематично показан вид в разрезе оборудования для тушения огня, собранного по типу контейнера (22-А) или капсул (22) конусовидной модели с коническим основанием и с опорными и/или направляющими и/или транспортировочными ремнями, наполненных жидким соединением для тушения огня и с заданными зонами хрупкости с крышкой по варианту 4 набором выпуклых и вогнутых вставок для наведения на цель и пускового устройства для зажигания пускового и/или детонационного устройства (устройств) со стержнем (стержнями) и устройством (устройствами) контроля скорости для капсул (22) или контейнеров (22-А), основным набором конусовидной формы с верхней и нижней резьбой, нижней насадкой для резьбы, и деталями заданных зон хрупкости, деталями разбрасываемых гранул и/или кристаллами, с контейнером (РСЕ-3) - контейнером для помещения взрывчатых веществ конусовидной формы с направляющими, ограничивающими ось, или кольцами, ограничивающими ось с взрывчатыми веществами и/или смесью взрывчатых веществ, с запалом с или без замедления - запальным устройством, с различными приводами для зажигания, все они введены в адаптер с внутренними и/или внешними резьбами с или без калибровочного клапана, который закрепляет их на крышке и с нижней насадкой с резьбой с нижней стороны основного набора без снимаемой крышки для защиты электронной платы (плат) и их компонентов со сквозным отверстием для приводов. Фиг. 21, на которой схематически показан вид в разрезе собранного оборудования для тушения огня, предназначенного к использованию в капсулах (22) или контейнерах (22-А или 22-В) конусовидной модели на прямом основании с закругленными углами и оснащенного крышкой по варианту 4 и твердых контейнеров с опорными, направляющими и/или транспортировочными ремнями и набором выпуклых и вогнутых вставок для наведения на цель и пуска зажигания пускового и/или детонационного устройства(устройств) со стержнем (стержнями) и устройством (устройствами) для контроля скорости капсул (22) или контейнеров (22-А) или (22-В) с основным набором с заданными зонами хрупкости с контейнером(51-1), наполненным взрывчатыми веществами и/или смесью взрывчатых веществ с кольцами, лимитирующими ось, запалом с замедлением или без замедления, запальным устройством, различными приводами для зажигания, все в цилиндрической модели, децентрализованной за счет децентрализующего адаптера для основного набора, все это закреплено на крышке АО варианту 4, со снимаемой крышкой для защиты электронной платы (плат) и их компонентов со сквозным отверстием для приводов в выключенном положении и без заполнения жидким соединением для тушения огня. Фиг. 22, на которой схематически показан вид в разрезе оборудования для тушения огня, собранного в контейнере (22-А или 22-В) или в капсуле (22) по конусовидной модели с прямым основанием закругленными углами с крышкой по варианту 4 с основным набором и заданными зонами хрупкости с нижней насадкой, оснащенной резьбой, (РСЕ-3) контейнером для помещения взрывчатых веществ или химических соединений, которые генерируют давление с высокой скоростью и/или смесь взрывчатых веществ, все это в конусовидном формате, закрепленном на крышке по варианту 4 с ее снимаемой крышкой для защиты электронной платы (плат) и их компонентов, оснащенной сквозным отверстием для приводов в выключенном положении со стабилизаторами, или крыльями, или спойлерами для наведения и без заполнения жидким соединением для тушения огня. Фиг. 23, на которой схематически представлен вид в разрезе оборудования для тушения огня по настоящему патенту с гибкой капсулой (22) с заданными зонами хрупкости, предназначенной к вулканизации или присоединению без жидкого соединения для тушения огня и крышка по варианту 6, предназначенная к использованию в гибких капсулах (22) со специальным вулканизированным адаптером с внешней резьбой и гладкой внутренней поверхностью для вулканизации гибкой капсулы (22). Фиг. 24, на которой схематически представлен вид в разрезе оборудования для тушения огня по настоящему патенту, уже заполненного жидким соединением для тушения огня с опорным стержнем для основных наборов, гибкой капсулой (22) с заданными зонами хрупкости в цилиндрическом формате с основными наборами, собранными в горизонтальном и центральном положении и крышкой по варианту 4 с набором выпуклых и вогнутых вставок для наведения на цель и пуска зажигания пускового и и/или детонационного устройства (устройств), со стержнем (стержнями) и устройством (устройствами) контроля скорости для контейнеров (22-А или 22-В), предназначенных к использованию в гибких капсулах(22) и контейнерах (22-А или 22-В) всех присоединенных к крышке с помощью специального адаптера,который можно вулканизировать с внешней резьбой и гладкой внутренней поверхностью и с его снимаемой крышкой для защиты электронной платы (плат) и их компонентов со сквозным отверстием для приводов во включенном положении, готовых к работе. Фиг. 25, на которой схематически показан вид в разрезе оборудования для тушения огня по настоящему патенту в конусовидной модели с прямым основанием и закругленными углами с опорным стержнем для основного набора, основным набором без заданных зон хрупкости по сферической модели,присоединенным с помощью опорного стержня к крышке по варианту 6 со снимаемой крышкой для защиты электронной платы (плат) и их компонентов со сквозным отверстием для приводов во включенном положении, также предназначенных к использованию в гибких капсулах (22) или в контейнерах (22-А или 22-В) со стабилизаторами/крыльями/спойлерами для наведения на цель без заполнения жидким соединением для тушения огня. Фиг. 26, на которой схематично показан вид в разрезе оборудования для тушения огня по настоя- 16012131 щему патенту в виде контейнера (22-В) сферической закрывающейся модели с основным набором цилиндрической модели, включающим заданные зоны хрупкости с контейнером (51-1), заполненным взрывчатым веществом (веществами) и/или смесью взрывчатых веществ, с основным набором с приклеенной верхней насадкой и нижней насадкой с внутренней резьбой, крышкой по варианту 8, но без внешней резьбы на ее нижнем крае с его снимаемой крышкой для защиты электронной платы (плат) и их составляющих, включая сквозное отверстие для приводов во включенном положении с грузом для поддержания противовеса, предназначенным к использованию в контейнерах (22-В) без заполнения жидким соединением для тушения огня и с деталями верхней сферической части, нижней сферической части, и его точными штыревой и гнездовой системами установки. Фиг. 27, на которой схематически показан вид в разрезе оборудования для тушения огня по настоящему патенту в виде твердого контейнера (22-А) конусовидной модели с прямым основанием с нижними закругленными углами и без заполнения жидким соединением для тушения огня с основным набором цилиндрической модели с контейнером для помещения взрывчатого вещества (веществ) и/или смеси взрывчатых веществ (52-2), заполненным взрывчатым веществом (веществами) и/или смесью взрывчатых веществ с верхним и нижним векторизаторами с разбрасываемыми гранулами и/или кристаллами с крышкой по варианту 6, предназначенной к использованию при необходимости в гибких капсулах (22), более специфично в твердых контейнерах (22-А) с его снимаемой крышкой для защиты электронной платы (плат) и их компонентов, включая сквозное отверстие для приводов во включенном положении и с твердой пробкой (пробками) с или без неразъемной рубашки (рубашек), и полурубашек,и/или самозакрепляющихся материалов и/или включающих другие комбинированные материалы, и/или для закрепления на почве, и/или для различных буравов с или без металлической рубашки, или сочетанных полурубашек и/или для закрепления при необходимости на почве капсул (22) или контейнеров (22 А) или (22-В), помещенных на нижней поверхности капсул (22) или контейнеров (22-А) или (22-В). Фиг. 28, на которой схематично показан вид в разрезе огнеупорного или специально сочлененного контейнера (113 или 113-А) по настоящему патенту с тросом для осуществления открывания и/или закрывания клапана (клапанов) с механическим сочлененным манипулятором для открывания и/или закрывания клапана (клапанов) с регулировочными кольцами и закреплением троса и/или манипулятора с помощью герметизирующего шарнира для клапана (клапанов) со структурной направляющей для клапана (клапанов) с опорным, герметизирующим и установочным основанием для клапана (клапанов), с клапаном (клапанами), отверстиями, и трубы для промывки водой, готовые для заполнения водой или другими соединениями для тушения огня с крюками для опоры, и/или закрепления, и/или транспортировки с противовесом для погружения с механическим, электронным, электрическим или гидравлическим мотором с установочными шпильками для распылителей, с распылителями с отверстиями на боковой и нижней поверхностях, с распылительными отверстиями только на нижней поверхности с его перекрывающимися автоматическими плавающими крышками в открытом положении, включая плавающие буи,герметизирующие кольца, мотор, движущий или закрывающий клапан или трос, герметизирующий шарнир для клапанов, структурная направляющая клапанов, с контрольными клапанами для закрытого распылителя и с его клапанами в закрытом состоянии, и с деталями, которые могут быть, а могут и не быть,в зависимости от необходимости соединены, защитная коробка для выходной трубы (труб), с подвижным рулоном, с водным насосом (насосами), специальными шлангами, и соплом или открытым/закрытым клапаном для распыления. Фиг. 29, на которой схематично показан вид в разрезе того же огнеупорного или специальным образом сочлененного контейнера (113 или 113-А) по настоящему патенту, но с выделением контрольных клапанов для распыления в открытом состоянии со стрелками, показывающими положение потока воды или потока других соединений для тушения и с деталями составляющих, которые могут быть, а могут и не быть, в зависимости от необходимости соединены, защитная коробка для выходной трубы (труб), с подвижным рулоном, с водным насосом (насосами), специальными шлангами, и соплом или открытым/закрытым клапаном для распыления. Фиг. 30, на которой показан авиационно-инженерный способ непрерывного или скачкообразного осуществления свободных запусков нескольких капсул (22) или контейнеров (22-А) или (22-В) или ракеты (ракет) (96) или только бутылковидных контейнеров (96-А) с использованием троса (тросов) или цепь(цепей), как направляющих для капсул (22) или контейнеров (22-А) или (22-В), полностью собранных и готовых к использованию для борьбы с возгораниями и/или лесных пожаров, с использованием специально оборудованных геликоптеров, оснащенных специальных направляющих рельсов для геликоптеров и для складирования, перемещения, установки в правильной положения, и сбрасывания капсул(22) или контейнеров (22-А) или (22-В), Геликоптеры с кабинами, оснащенными авионикой или всеми необходимыми инструментами, которые могут зависать в воздухе над возгораниями и/или пожарами,осуществляя процесс запуска капсул для тушения (22), или контейнеров (22-А) или (22-В) за счет свободного падения на цель непосредственно на боевую точку внутрь и на место пожара капсул (22) или контейнеров (22-А) или (22-В) различного формата и распыления жидкого соединения для тушения огня на заданной взрывом высоте и заданном взрывом направлении. Стрелки показывают примерные направления распыления этого соединения.- 17012131 Фиг. 31, на которой показан авиационно-инженерный способ осуществления непрерывного или скачкообразного осуществления пуска нескольких капсул (22) или контейнеров (22-А) (22-В) различного формата с использованием в качестве направляющей для капсул (22) или контейнеров (22-А) или (22-В) троса или цепи; капсулы (22) или контейнеры (22-А) или (22-В), оснащены или нет набором выпуклых или вогнутых вставок для наведения на цель и пуска зажигания пускового и/или детонационного устройства (устройств) с крепежным стержнем, а также устройством контроля скорости капсул (22) или контейнеров (22-А) или (22-В), которое покрывает направляющий трос или цепь, а этот трос или цепь может включать или не включать вращающуюся коническую стрелу, используемую в качестве пускового устройства с центральным отверстием для присоединения направляющего троса/тросов, что позволит сломать выпуклые и вогнутые направляющие и вытянуть пусковое устройство, которое инициирует взрыв и подорвет капсулы (22) или контейнеры (22-А) или (22-В), присоединенные к маятниковому сочлененному стержню, маятниковому стержню с или без соединений, с или без электромагнитных полей с соединением со стрелами, которые пригодны для определения и ограничения уровня и/или расстояний от почвы для того, чтобы гарантировать точность наведения на цель (цели). Капсулы (22) или контейнеров (22 А) или (22-В) присоединены к специальным направляющим рельсам летательного аппарата для хранения, перемещения, установления в правильное положение и запуска капсул (22) или контейнеров (22-А) или (22-В), а также для хранения капсул (22) или контейнеров (22-А) или (22-В) внутри вертолетов. Кабины вертолетов оснащены авионикой или всеми необходимыми инструментами. Эти вертолеты всегда могут зависать в воздухе над возгораниями и/или пожарами, осуществляя процесс запуска капсул (22) или контейнеров (22-А) или (22-В) для тушения с помощью направляющего троса или цепи, сбрасывая их внутрь и на место пожара с деталями гибких (22) или твердых контейнеров (22-А или 22-В) с или без набора выпуклых и вогнутых вставок для наведения на цель и пуска зажигания пускового и/или детонационного устройства (устройств), включая крепежный стержень (стержни), и устройство (устройства) для контроля скорости контейнера с деталями оснащенных капсул (22) или контейнеров (22-А) или (22 В) с выделением из используемых систем двух наборов, присоединенных только к одной из сторон капсулы (22) или контейнеров (22-А) или (22-В), а с другой стороны только одного набора. Фиг. 32, на которой показан авиационно-инженерный процесс осуществления непрерывного или скачкообразного пуска нескольких капсул (22), контейнеров (22-А или 22-В) в различном формате с использованием двух тросов или цепей, служащих направляющими для контейнера. Капсулы (22) или контейнеры (22-А) или (22-В) оснащены набором выпуклых или вогнутых вставок для наведения на цель и пуска зажигания пускового и/или детонационного устройства (устройств), включая крепежный стержень(стержни) и капсулы (22) или контейнеры (22-А) или (22-В) устройство (устройства) для контроля скорости капсул (22) или контейнеров (22-А) или (22-В). Капсулы (22) или контейнеры (22-А) или (22-В) полностью собраны и готовы к использованию и могут быть использованы в борьбе с возгораниями и/или лесными пожарами. Вертолеты, оснащенные специальными направляющими рельсами, используются в качестве транспортных средств и также имеют направляющие для хранения, перемещения, установки в правильное положение и пуска капсул (22) или контейнеров (22-А) или (22-В). Кабины вертолетов оснащены авионикой или всеми необходимыми инструментами. Такие вертолеты могут зависать в воздухе над возгораниями и/или пожарами, осуществляя процесс пуска оборудования для тушения с помощью двух тросов и/или направляющих цепей. Детали набора направляющих и других устройств в капсулах(22) или контейнерах (22-А) или (22-В) выделены только в их верхней части. Другая деталь показывает оснащенные капсулы (22) или контейнеры (22-А) или (22-В) и четыре набора; два на верхней внешней стороне и два на нижней внешней стороне каждой капсулы (22) или контейнера (22-А) или (22-В). Фиг. 33, на которой показан авиационно-инженерный процесс осуществления индивидуального опускания и поднятия одной за раз твердой или гибкой капсулы (22) или контейнера (22-А), (22-В) различных форматов, полностью собранных и готовых к использованию, и которые предназначены для борьбы с возгораниями и/или лесными пожарами. При этом используются вертолеты, оснащенные специальными направляющими рельсами для летательных аппаратов для хранения, перемещения, установки в нужное положение и запуска капсул (22) или контейнеров (22-А) или (22-В) с использованием электрических, механических и гидравлических подъемников с тросами или цепями и блоками. Кабины таких вертолетов оснащены авионикой или всеми необходимыми инструментами. Такие вертолеты могут зависать в воздухе над возгораниями и/или пожарами, осуществляя процесс опускания и поднимания капсул(22) или контейнеров (22-А) или (22-В). Для этого процесса вертолет оснащен специальными подъемниками, присоединенными к тросу и/или приводной цепи и оборудованными вращательной системой, присоединенной к тросам и/или цепям для поддержания выравнивания крюка для задания расстояния от почвы, чтобы гарантировать наведение на цель, а со стороны выделены капсулы (22) или контейнеры(22-А) или (22-В) конусовидного формата уже на высоте и в направлении, заданных для подрыва и пуска или распыления соединения для тушения огня, как показано стрелками для указания направления распыления. Фиг. 34, на которой показан авиационно-инженерный процесс осуществления индивидуальных процедур опускания и поднятия по одной капсул (22) или контейнеров (22-А) или (22-В), полностью собранных и готовых к использованию для борьбы с возгораниями и/или пожарами на трубопроводах, га- 18012131 зопроводах, нефтяных скважинах и резервуарах с горючими химическими продуктами с использованием для хранения, перемещения, установки в нужное положение и опускания капсул (22) или контейнеров(22-А) или (22-В) специальных направляющих вертолетов. Электрические, механические или гидравлические подъемники, тросы и/или цепи с помощью блоков управляют поднятием и опусканием капсул(22) или контейнеров (22-А) или (22-В). Кабины таких вертолетов оснащены авионикой или всеми необходимыми инструментами. Такие вертолеты могут зависать в воздухе и над возгораниями и/или пламенем и/или специфическими точками, чтобы осуществлять процедуру опускания или поднятия по одной капсул (22) или контейнеров (22-А) или (22-В) для тушения огня с помощью ведущего троса и/или цепи с крюком и вращательной системы. Трос и/или цепи присоединены к специальному электрическому и/или электронному и/или механическому и/или гидравлическому подъемнику для поднятия и опускания капсул (22) или контейнеров (22-А) или (22-В) в индивидуальном порядке, таким образом задавая расстояние от почвы и гарантируя точность наведения на ту точку, где необходимо тушить пламя. Опускание капсул (22) или контейнеров (22-А) или (22-В) выделено, также как твердая пробка конического или другого формата, присоединенная к нижней внешней поверхности с или без металлической рубашки и/или полурубашки и/или рубашки из комбинированных материалов, которую можно использовать для сверления, или герметизации. Выделенные капсул (22) или контейнеры (22-А) или (22-В), находясь на заданной высоте и направлении взрыва, отстреливают твердую пробку и распыляют жидкое соединение для тушения огня в направлении, показанном стрелками. Фиг. 35, на которой показан авиационно-инженерный процесс с использованием вертолетов (97),кабины которых оснащены авионикой или всеми необходимыми инструментами, которые зависают в воздухе над возгораниями и/или пламенем и/или специфическими точками, осуществляя процесс сброса воды и других соединений для тушения за счет специального сочлененного контейнера для тушения огня(113-А), контейнер поддерживается и управляется тросом и/или направляющей цепью с крюком вращательной системой для опускания или поднятия контейнера с помощью специальных электрических, механических, гидравлических подъемников, закрепленных на вертолете для задания расстояния от почвы,с управляющим тросом клапана для выброса воды, при этом направления распыления, осуществляющего тушение возгораний и/или лесных пожаров, показаны стрелками. Фиг. 36, на которой показан авиационно-инженерный процесс в сочетании с наземными инженерными работами, с использованием вертолетов (97), кабины которых оснащены авионикой или всеми необходимыми инструментами, которые зависают в воздухе над возгораниями и/или пламенем и/или специфическими точками, осуществляя процесс сброса воды и других соединений для тушения огня с помощью специального сочлененного контейнера для тушения огня (113-А), контейнер поддерживается и управляется направляющим тросом и/или цепью, с крюком вращательной системой для поднятия или опускания контейнера с помощью электрических, механических, гидравлических подъемников, закрепленных на вертолете, контейнер включает насос (насосы) для воды или других жидкостей, мобильную катушку с реверсом и с выходной трубой для шлангов, присоединен и поддерживает специальный шланг с соплом для распыления или открытым/закрытым клапаном для распыления, используемым для распыления или пускания струей воду с помощью операторов, которые придают как шлангу, так и водяным соплам необходимые направления к возгораниям и/или лесным пожарам и/или огню других типов. Фиг. 37, на которой показан авиационно-инженерный процесс для борьбы с возгораниями и/или пожарами, с использованием вертолета кранового типа (97-А), оснащенного авионикой, зависающего и несущего сочлененный огнеупорный контейнер (113) для тушения огня. Вертолеты оснащены специальными подъемниками для осуществления поднятия и опускания с помощью опорных тросов и/или цепей,блоков, управляющим тросом закрывающим и/или открывающим поток воды из специального шланга или клапанов, подчеркнуто, что управляющие клапаны для распыления закрыты и контейнер повторно заполняется из озера вблизи от пожара. Фиг. 38, на которой показан авиационно-инженерный процесс для борьбы с возгораниями и/или пожарами, с использованием вертолета кранового типа (97-А), оснащенного авионикой, зависающего с сочлененным огнеупорным контейнером (113) для тушения, присоединенным к его корпусу специальным подъемником (подъемниками) с блоками для поднятия и опускания контейнера, который заполнен водой или другим соединением при закрытом управляющем клапане распылителя. Вертолет оснащен огнеупорным контейнером, полностью присоединенным к его корпусу, и готов к полету над возгораниями и пожарами и их тушению. Фиг. 39, на которой показан авиационно-инженерный процесс для борьбы с возгораниями и/или пожарами с использованием вертолета кранового типа (97-А), оснащенного авионикой с подъемниками для опускания и поднимания, блоками с опорными тросами и/или цепями с управляющим тросом для клапанов, открывающих и закрывающих поток содержимого. Геликоптер зависает, служа опорой и направляя сочлененный огнеупорный контейнер (113) для тушения огня, а этот контейнер оснащен огнеупорным покрытием или материалами (144) во избежание деформации его корпуса, когда он опускается в пламя и/или возгорания с открытыми управляющими клапанами, вбрасывая/распыляя свое содержимое внутри пожара по направлениям распыления, указанным стрелками. Фиг. 40, на которой показан процесс наземных инженерных работ для борьбы с возгораниями и/или- 19012131 лесными пожарами с использованием пусковых катапульт, бросающих снаряды для тушения огня (96) и бутылковидные контейнеры (96-А) внутрь возгораний или пожаров с первыми бутылковидными контейнерами (96-А), взрываемыми на поверхности почвы и другими бутылковидными контейнерами (96-А),взрываемыми до касания почвы с целью борьбы с пожарами в кронах деревьев и с направлениями, указанными стрелками. Фиг. 41, на которой показаны наземные инженерные работы для борьбы с возгораниями и/или пожарами с использованием пусковых катапульт, присоединенных к их соответствующим треножникам для опоры и выравнивания на наземных транспортных средствах, или закрепленных в почве, бросающих снаряды (96) или капсулы (22) или контейнеры (22-А) или (22-В) внутрь зданий и возгораний с деталями капсул (22) или контейнеров (22-А) или (22-В) цилиндрического формата с конусом и сферического формата с направлениями распыления, указанными стрелками. Фиг. 42, на которой показаны наземные инженерные работы для борьбы с возгораниями и/или пожарами с использованием специально оборудованных кранов, присоединенных к наземным транспортным средствам, несущих огнестойкие кабины (133) для транспортировки какой-либо жертвы или оборудования для тушения огня, также оснащенного кабиной управления (130), направляющий и опорный телескопический манипулятор, подъемник для поднимания и опускания, телескопические желоба для пуска контейнеров (22-В) в здание или для транспортировки жертв к соответствующей огнестойкой кабине(133), подъемную снасть, крюк и детали желоба для пуска и транспортировки жертв, плюс детали сферического контейнера и его основного набора, его грузик для поддержания противовеса, и с направлениями распыления, показанными стрелками. Фиг. 43, на которой показаны наземные инженерные работы для борьбы с возгораниями и/или пожарами с участием операторов, использующих портативные, многоразовые и/или одноразовые пусковые установки типа базука, выбрасывающие контейнеры одной из бутылковидных моделей (96-А) в возгорание или лесные пожары или другие пожары. Фиг. 44, на которой показан авиационно-инженерный процесс в сочетании с наземными работами и осуществление транспортировки и повторного заполнения путем опускания по одному капсул (22) или контейнеров (22-А) или (22-В) полностью собранных и готовых к использованию для борьбы с возгораниями и/или лесными пожарами, с использованием вертолета, оснащенного специальными направляющими рельсами, которые используются для хранения, перемещения и опускания капсул (22) или контейнеров (22-А) или (22-В) и/или оборудования и/или операторов, с помощью гидравлических, механических, электрических подъемников, тросов и блоков на вертолете, кабина которого оснащена авионикой или всеми необходимыми инструментами, и который может зависать в воздухе, осуществляя процесс заправки капсул (22) или контейнеров (22-А) или (22-В) для использования операторами, опуская и поднимая твердые контейнеры для тушения огня (22-А или 22-В) и/или гибкие капсулы для тушения огня(22) с помощью направляющего троса и/или цепи, оснащенных крюком и системой вращения, которая задает расстояния от почвы, с капсулами (22) или контейнерами (22-А) или (22-В), расположенными на расстоянии от огня, с операторами для их хранения, с операторами вблизи точки, где происходит пожаротушение, с оператором для переноски вблизи пожара капсул для (22) или контейнеров (22-А) или (22 В) для тушения огня, с контейнером, расположенным вблизи огня, на заданных высоте, расстоянии, и заданном направлении, и ожидающим активации с помощью операторов или других систем, для его взрыва, вместе с выбросом и распылением его жидкого соединения, в направлении, показанном стрелками и для борьбы с возгораниями и/или пожарами. Фиг. 45, на которой показан процесс наземных работ, включающий транспортировку готовых к использованию капсул (22) или контейнеров (22-А) или (22-В), на наземных транспортных средствах с операторами для транспортировки оборудования пожаротушения вблизи огня с капсулами (22) или контейнерами (22-А) или (22-В), расположенных вблизи огня в режиме ожидания, или для бросания их внутрь пожара или возгорания на заданную высоту, расстояние, и в заданном направлении, так, что операторы могут активировать процесс подрыва с выбросом или распылением его жидкого соединения для тушения огня, в направлении распыления для тушения возгораний и пожаров, показанном стрелками. Фиг. 46, на которой показан вид спереди внешней поверхности твердых или гибких контейнеров(22, 22-А, 22-В) с заданными зонами хрупкости для полного отстрела плат капсул (22) или контейнеров(22-А) или (22-В) и деталями вида в разрезе контейнера (АА). Фиг. 47, на которой показан вид в сечении сверху внешней поверхности контейнеров для тушения огня (22, 22-А, 22-В) с внешними программируемыми зонами хрупкости, выполненными треугольной формы или квадратной формы или с внешними и внутренними зонами хрупкости. Фиг. 48, на которой показан вид спереди внешней поверхности твердых или гибких контейнеров(22, 22-А, 22-В), с программируемыми зонами хрупкости для частично направляемого сбрасывания плат в нижнем блоке капсул (22) или контейнеров (22-А) или (22-В) и деталями вида контейнера в разрезе(АА). Фиг. 49, на которой показан вид сверху в разрезе внешней поверхности оборудования для тушения огня с внутренними треугольными канавками и внешними прямоугольными канавками, выполненными до разламывания или взрыва и с взрываемыми треугольными канавками так, чтобы прямоугольники,- 20012131 рамы, ободья, двери повернулись к внешней стороне контейнера, образуя стабилизаторы или крылья превращая его после взламывания или взрыва в наземный корпус. Фиг. 50, на которой вид спереди в разрезе снаряда для тушения огня с его усиленной и многоразовой металлической капсулы с его взрывным запалом с его взрывчатым и/или смесью взрывчатых веществ с его бутылковидным контейнером и крышкой, заданными зонами хрупкости, покрытый или нет металлической рубашкой или полуметаллической рубашкой из твердых материалов, заполненный жидким соединением для тушения огня с его основным набором, оснащенный с взрывной шпилькой для активации соединенный с соответствующим активационным запалом или замедленным запалом или запалом без замедления или запальным устройством, активируемым при ударе о почву, готового к тому, чтобы быть помещенным в его пусковую установку, осуществляющую пуски на огонь и внутрь огня. Описание этих новых особенностей оборудования включает следующие технические обозначения: гибкие капсулы для тушения огня (22); твердые контейнеры для тушения огня (22-А); сферические твердые контейнеры для тушения огня (22-В); снаряды для тушения огня (96); огнеупорные сочлененные контейнеры для тушения огня (113); специальные сочлененные контейнеры для тушения огня (113-А); жидкое соединение для тушения огня (24), и/или (146), и/или (147) с или без кристаллов (40). Процесс изготовления гибких капсул для тушения огня (22) и твердых контейнеров для тушения огня (22-А). Как гибкие капсулы для тушения огня (22), так и твердые контейнеры для тушения огня (22-А) в соответствии с динамикой пожаров, подвергающихся тушению могут включать, а могут и не включать; контейнер (51-1) или (52-2) или (РСЕ-3), который состоит из контейнеров для помещения взрывчатого вещества (веществ) и/или смеси взрывчатых веществ (41), и которые имеют гнездовой корпус для помещения таковых взрывчатых веществ и/или химического соединения, генерирующего давление с высокой скоростью и/или смеси взрывчатых веществ (41) внутри одного из корпусов (37) или (37-А), (37-В), эти корпуса могут иметь цилиндрическую форму, многоугольную призматическую форму или специальную сферическую форму, которая может быть или не быть комбинированной; они могут располагаться в любом положении, располагаться вертикально, горизонтально или в опрокинутом положении и быть выполненными из твердого или гибкого материала для помещения внутрь непроницаемой для воздуха и устойчивой емкости взрывчатого вещества (веществ) и/или смеси (смесей) взрывчатых веществ и/или химического соединения, которое генерирует давление с высокой скоростью (41). Такое (такие) взрывчатое вещество (вещества), химическое соединение, которое генерирует давление с высокой скоростью(41), могут иметь различные скорости, они могут быть запрессованы или не запрессованы внутрь любого из корпусов (37) или (37-А), (37-В). Запалы с замедлением или без замедления и/или запальные устройства (42), предназначенные к использованию могут быть присоединены и/или помещены в любое положение в корпусе (37) или (37-А), или (37-В), и они должны быть присоединены к их соответствующим различным приводам для зажигания (32), которые могут быть электрическими или не электрическими. Контейнеры (51-1), или (52-2), или (РСЕ-3) в зависимости от необходимости могут иметь или не иметь присоединенные к их внешним поверхностям кольца, ограничивающие их оси (38), которые копируют форму корпусов (37) или (37-А) и иметь три или более стержней (38-А) с длинами, которые отвечают необходимым значениям, совместимым с внутренними измерениями корпуса основного набора (36) и также иметь направляющие, ограничивающие корпус (39), которые имеют три или более стабилизаторов(39-А) прямоугольной призматической или трапецеидальной формы размеров и качеств, отвечающих внутренним измерениям корпуса (36) соответствующих основных наборов (46), (46-А), (46-В). После того как в гнездовые корпуса (37) и (37-А) и (37-В) устанавливают их кольца (38) и/или их направляющие (39) и верхняя насадка (45) присоединяется к их верхнему концу корпуса (37) и (37-А) или (37-В) заполняются их соответствующим взрывчатым веществом (веществами) и/или химическим веществом,генерирующим давление с высокой скоростью (41), после чего в них устанавливают нижнюю насадку(44) для закрывания корпуса (37), (37-А) и (37-В). Нижняя и верхняя насадки, принадлежащие корпусам(37), (37-А) и (37-В), имеют форму, соответствующую формату их корпусов (37), (37-А) и (37-В). На эти нижние и верхние насадки можно нанести резьбу, приклеить или присоединить другими обычными способами. Уступчатый понижающий адаптер (43) используется только для конструкции корпуса (37-А) и используется только если уступчатость необходима, когда его размер и форма будут соответствовать форме соответствующего корпуса (37-А). После того как корпуса (37), (37-А) и (37-В) собраны, они определяются как контейнер (51-1) или (52-2) или (РСЕ-3) соответственно, и, при необходимости, могут быть помещены внутрь соответствующих основных наборов (46). Капсулы (22) и/или контейнеры (22-А) и/или сферические контейнеры (22-В) можно использовать, применяя их соответствующие основные наборы (46), (46-А) или (46-В) или те же самые капсулы (22) или контейнеры (22-А или 22-В) можно применять с их соответствующими контейнерами (51-1) или (52-2) или (РСЕ-3) или без использования соответствующего основного набора, без использования контейнера (51-1) или (52-2) или (РСЕ-3), т.е. капсулы (22) или контейнеры (22-А или 22-В) можно использовать и запускать без какого-либо взрывча- 21012131 того вещества внутри. Их также можно использовать с или без использования соответствующих основных наборов с или без контейнеров (51-1) или (52-2) или (РСЕ-3), когда их соединения для тушения огня(24), и/или (146), и/или (147) с или без кристаллов (40) находятся в замороженном состоянии. Капсулы (22) или контейнеры (22-А или 22-В) или их крышки или твердые пробки (89) могут при желании включать сенсор (сенсоры) для различных измерений и/или для сканирования (107-А), которые могут быть присоединены, при необходимости к мигающим или немигающим осветительным приборам,мигающим или немигающим сигнальным лампочкам или устройствам испускающим свет (107-В), или отражательным устройствам или флуоресцирующим устройствам (107-С), адгезивным или не адгезивным для сигнализации, измерения и выбора места. Мигающие лампочки (107-В) или отражающие устройства или флуоресцентные устройства (107-С) могут быть присоединены к внешней или внутренней поверхности или запрессованы в какой-либо внешней или внутренней области, будучи питаемы солнечным излучением, батареями, от электрической сети или другими обычными и необходимыми способами. Капсулы (22) или контейнеры (22-А) или сферические контейнеры (22-В) можно запускать, катить или помещать внутрь возгораний или пожаров с помощью летательного аппаратов/вертолетов, кранов(129), роботов (138) или другими роботами или кибернетическими средствами или телескопическим манипулятором (132) или другими средствами для безопасного доступа. Их жидкое соединение для тушения огня (24), и/или (146), и/или (147) с разбрасываемыми кристаллами и/или гранулами (40) или без них, может быть в состоянии льда или нет или в других состояниях. Их можно использовать с или без соответствующих основных наборов (46) или (46-А) или (46-В) с или без контейнера (51-1) или (52-2) или (РСЕ-3) или без основных наборов (46) или (46-А) или (46-В). Капсулы (22), контейнеры (22-А) и (22-В), бутылковидные контейнеры (96-А), принадлежащие к снарядам (96) или твердым пробкам (89), могут при желании включать или не включать на своей внешней поверхности (поверхностях) цельнометаллические рубашки (89-А) или полурубашки из твердого металла (89-В) Эти рубашки (89-А) или (89-В) могут быть оснащены или нет заданными зонами хрупкости (23). Рубашки (89-А) или полурубашки из твердого материала (89-В) могут быть при необходимости оснащены или нет заданными зонами хрупкости (23). Рубашки (89-А) или (89-В) могут иметь внешний формат, соответствующий формату капсулу (22) и/или контейнеров (22-А) и/или (22-В); формы соответствующих пробок (89), таких рубашек (89-А) и (89-В) или бутылковидных контейнеров (96-А) могут иметь толщину и свойства заданных зон хрупкости (23), которые отвечают техническим требованиям,выдвигаемым динамикой пожаров. Заданные зоны хрупкости (23) могут быть выполнены во внутренней части или внешней части капсул (22) и/или контейнеров (22-А) и/или (22-В) с различной глубиной и в одном или более направлениях в формате желоба или, при необходимости, в многоугольном призматическом, полусферическом, полуяйцевидном, и смешанном форматах и принимать участие в заданных подрывах капсул (22) или контейнеров (22-А или 22-В) или комбинированных наборов. Они будут принимать участие в подрыве капсул(22) или контейнеров (22-А или 22-В), когда происходит взрыв за счет химического соединения, которое генерирует давление с большой скоростью (41) или просто при ударе о почву. Такие заданные зоны хрупкости (23) можно применять и использовать при необходимости. Операционные механизм и эффект тушения возгораний и/или пожаров за счет детонации взрывчатых веществ и химического соединения, генерирующего давление с высокой скоростью (41) и, в при случае взрывов, может генерировать, а может и не генерировать контролируемую ударную волну, которая создает или не создает турбулентный поток, образованный кристаллами или гранулами (40), распыляемыми и выбрасываемыми впереди жидкого соединения для тушения огня (24), и/или (146), и/или(147) с или без кристаллов (40) в направлении заданном и гарантированном с помощью векторизаторов(25) или (26), что создает или нет эффект перемещения и тушения пламени, дыма и жара, улавливания,рассеивания и разделения горючих газов, заданной фрагментации активных горючих материалов за счет распыления турбулентного потока с соединением (24), и/или (146), и/или (147) и с или без кристаллов или гранул (40), вызывая удар, столкновение, трение, и рикошет от поверхностей горючих материалов,разрушая их и снижая крайне высокие температуры до значений около 50 С, вызывая также образование слоев инертных газов и слоев биогеля (146) на поверхности активных горючих материалов, временно изолируя их и, тем самым, предупреждая повторное возгорание. Основные наборы (46), (46-А) или (46-В) имеют корпус (36) цилиндрической, призматической, многоугольной или сферической формы; они могут быть присоединены своими нижними концами к своим нижним векторизаторам Гоа-Кибеле (25). Этот нижний векторизатор (25) имеет контактную поверхность, форма которой соответствует форме корпуса (36), а также имеет конусовидную форму в своей другой области или части. Также, корпус основного набора (36) может быть присоединен своим нижним концом к нижней насадке (47), которая принадлежит к корпусу основного набора (36). Эта нижняя насадка (47) имеет форму, соответствующую форме корпуса (36). Как нижний векторизатор (25), так и нижняя насадка (47) обычным образом присоединены к корпусу основного набора (36). В корпус основного набора (36), присоединенный к его нижнему векторизатору (25) или к его нижней насадке (47), введена часть разбрасываемых гранул и/или кристаллов (40), после чего соответствующий ему контейнер(51-1) или (52-2) или (РСЕ-3) вводят для помещения взрывчатого вещества (веществ) и/или смеси взрыв- 22012131 чатых веществ, соответственно, оставляя вовне корпуса основного набора (36) различные проводящие устройства для зажигания (32), а когда часть корпуса (36) заполняется остатком саморазбрасываемых гранул и/или кристаллов (40), то корпус (36) закрывают, присоединяя обычным способом к его верхней части верхний векторизатор Гоа-Кибеле (26), который также имеет конусовидную форму, а конус в своей внутренней части оснащен сквозным цилиндрическим отверстием (26-А) для различных приводов зажигания (32) либо круговой формы, либо с отверстием или отверстиями (27) для закрепления или установки верхнего векторизатора (векторизаторов), и на которые следует нанести резьбу или установить и поместить на внешней цилиндрической поверхности векторизатора (26) или закрыть верхней насадкой основных наборов (46), (46-А) или (46-В), которая обычным образом закрывает корпус (36) со сквозным отверстием (50) для приводов (32) и с одной или более шпилек (49) верхней насадки для установки и/или закрепления, образуя таким образом основной набор (46), (46-А) или (46-В). Такие основные наборы устанавливаются или присоединяются или закрепляются на их крышках, выполненных по соответствующим вариантам (1, 2, 3, 4, 5, 6, 7, 8, и 9), когда они присоединены к внутренней и/или внешней поверхности их соответствующих капсул или их соответствующим контейнерам (22-А или 22-В) и когда эти капсулы (22) и/или контейнеры (22-А) и/или (22-В) заправлены водой или соответствующим жидким соединением для тушения огня (24), и/или (146), и/или (147) с или без разбрасываемых гранул кристаллов и/или гранул (40) или других химических продуктов, готовых к использованию. В капсулах (22) или контейнерах (22-А или 22-В) можно использовать крышки по одному из соответствующих вариантов (1, 2, 3,4, 5, 6, 7, 8 и 9). На основные наборы (46), (46-А), (46-В), когда они помещены в бутылковидные контейнеры (96-А) и относятся к снарядам (96), устанавливают или присоединяют к внешней поверхности их корпусов (36) столько направляющих (39) или их колец (38), сколько необходимо, чтобы гарантировать их расположение внутри бутылковидного контейнера (96-А). Традиционные пусковые и/или детонационные устройства (31) с защитной и крепежной коробкой,присоединенные к приводам (32). Устройства (31) можно закрепить в любом месте верхней поверхности крышки по варианту 1 или в других частях крышек по другим вариантам или других частей капсул (22) и/или контейнеров (22-А) и/или (22-В). Капсула (22) может быть выполнена из гибкого материала цилиндрической формы или она может иметь конусовидную форму, или быть яйцевидной, или иметь призматическую многоугольную форму,или иметь полусферическую форму или форму - комбинацию всех этих форм с или без внутренних или внешних заданных зон хрупкости (23) различной глубины в одном или более направлениях с или без двух или более опорных и/или направляющих и/или транспортировочных ремней (30). Такие ремни (30) могут быть выполнены из опорного материала и установлены как на капсуле (22), так и на контейнерах(22-А) или (22-В). Эти ремни присоединены к верхней части капсул (22) или контейнеров (22-А), и, в случае необходимости, к сферическим контейнерам (22-В), будучи расположены близко к крышкам по вариантам (1, 2, 3, 4, 5, 6, 7, 8, 9). Все капсулы (22) и/или контейнеры (22-А) и/или (22-В) могут быть заправлены их соответствующим жидким соединением для тушения огня (24), и/или (146), и/или (147) с или без кристаллов (40), распределенных внутри их соответствующих капсул (22) и/или контейнеров (22-А) и/или (22-В). Это соединение (24) и/или (146) и/или (147) с или без разбрасываемых кристаллов и/или гранул (40) может состоять из воды с или без других продуктов или химических соединений для тушения пожаров или сочетания их всех. Эти соединения могут находиться в различных физических состояниях. В зависимости от динамики пожаров в капсулах (22) и/или контейнерах (22-А) и/или (22-В) могут быть использованы крышки по вариантам (1, 2, 3, 4, 5, 6, 7, 8, 9) именно потому, что они могут быть присоединены к любой из капсул (22) и/или контейнеров (22-А) и/или (22-В). Все крышки, также как и любое место внешней поверхности капсул (22) и/или контейнеров (22-А) и/или (22-В) могут или нет включать и нести в любой части своего корпуса или поверхности опору и/или составляющую и/или транспортировочные ремни (30), вставки для стабилизаторов или крыльев (79), обтекатели и/или стабилизаторы(80), набор выпуклых и вогнутых вставок (77), крепежные стержни (77-А) с или без устройств для контроля скорости (77-В) или других устройств, необходимых для точного наведения на цель и управления. Процесс изготовления твердых сферических контейнеров для тушения огня (22-В). Сферические контейнеры (22-В) могут быть выполнены из различных твердых материалов или выполнены как цельный корпус или выполнены из двух частей, как показано на фиг. 26. Для сферических контейнеров можно использовать корпус (22-В) сферической формы, выполненный из одной части или из двух частей, а если он выполнен из двух частей, то он включает верхнюю часть полусферической формы (84) с отверстием цилиндрической формы (83) на верхнем крае для присоединения крышек по вариантам (1, 2, 3, 8, 9) и вогнутых вставок (85) на нижнем крае, нижней части (87) полусферической формы с выпуклыми вставками (86) на верхнем крае и с грузом для противовеса (88), укрепленным внутри нижней части (87), или укрепленным на других частях или поверхностях. Этот груз для противовеса (88) может быть намагничен или не намагничен. Сферические контейнеры (22-В) после заправки жидким соединением для тушения огня (24), и/или (146), и/или (147) с или без кристаллов (40) могут иметь или не иметь заданные зоны хрупкости (23), или они могут иметь свои зоны хрупкости при необ- 23012131 ходимости и включать свои соответствующие основные наборы, правильно присоединенные к одной из своих крышек, как показано на фиг. 26. Зажигание взрывчатого химического соединения, которое генерирует давление с высокой скоростью (41), происходит с помощью дистанционного управления и программируемого таймера или с помощью фитиля. Сферические контейнеры (22-В) можно запускать, вкатывать, помещать внутрь возгораний или пожаров с помощью летательных аппаратов или вертолетов, с помощью телескопического желоба (128), кранов, роботов (138) или других кибернетических устройств или телескопических манипуляторов (131) или других средств безопасного доступа. Их жидкое соединение для тушения огня (24), и/или (146), и/или (147) с или без разбрасываемых гранул и/или гранул (40) может быть в замороженном физическом состоянии или других состояниях. Их можно использовать с или без основных наборов (46), (46-А), (46-В), с или без контейнера (51-1) или (52-2) или (РСЕ-3), с или без основного набора (46) или без контейнера (51-1) или (52-2) или (РСЕ-3). Контейнеры (22-В) или их крышки могут при желании содержать или нет сенсор (сенсоры) для различных измерений и/или сканирования (107-А), также как и присоединенные, в случае необходимости,мигающие или немигающие источники света, сигнальные лампочки или устройства, испускающие свет(107-В), адгезивные или неадгезивные отражательные и флуоресцентные устройства (107-С), для сигнализации, обозначения и установления местоположения. Мигающие и немигающие источники света (107 В) или отражательные или флуоресцентные устройства (107-С) можно присоединять на внешней поверхности, ниже, или впрессовывать в различных внутренних и внешних областях, а запитываться они могут от солнечной энергии, батарей, источников тока или других традиционных, но необходимых средств. Процесс изготовления снарядов для тушения огня (96). Снаряды для тушения огня (96) собирают в усиленных многоразовых металлических капсулах (96 С) цилиндрической или призматической полигональной формы, соответствующей формату пусковой установки (122), и оснащенных запалом взрывным (42) или запалом активируемым электрически, или запалом активируемым с помощью электроники, или запалом активируемым механически, расположенным в их нижней части и соединенным с взрывчатым веществом для реактивного движения (41) для стрельбы и пуска бутылковидных контейнеров (96-А), которые могут иметь форму, отвечающую форме усиленных и многоразовых металлических капсул (96-С). Бутылковидные контейнеры (96-А) имеют нижнюю и/или внешнюю крышку (96-В), которая может быть присоединена с помощью резьбы или клея или других традиционных средств и может быть меньшего размера или того же размера, что и внутренняя или внешняя сторона корпуса бутылковидного контейнера (96-А), крышки можно использовать для закрытия контейнеров и заправки последних жидким соединением для тушения огня (24), и/или (146),и/или (147) с или без кристаллов (40) или других химических продуктов. Бутылковидный контейнер (96 А) может иметь или не иметь заданные зоны хрупкости (23), расположенные в различных направлениях на внешней и внутренней поверхностях. Бутылковидный контейнер (96-А) можно выполнить из твердого материала или при необходимости из гибкого материала, при этом в гибком состоянии на него устанавливают цельнометаллическую рубашку (89-А) или частичную полурубашку (89-В). Бутылковидные контейнеры (96-А) могут вмещать воду или жидкое соединение для тушения огня (24), и/или (146), и/или(147) с или без разбрасываемых кристаллов и/или гранул (40) или других химических продуктов для тушения огня и могут вмещать или нет в своей внутренней части основные наборы с их пусковым запалом(42), который может быть запалом с замедлением или без замедления, принадлежащим к основным наборам (46), (46-А), или (46-В), который может быть изначально активирован взрывной шпилькой (96-D) после удара о почву, после первичного взрыва этого запала зажигание переносится через приводы (32) на другой запал (42), принадлежащий контейнеру (51-1) или (52-2) или (РСЕ-3), который в свою очередь взрывается и подрывает бутылковидный контейнер (96-А) с помощью таймера или при ударе о почву,высвобождая соединения для тушения огня вместе с разбрасываемыми гранулами и/или кристаллами(40), как показано на фиг. 50. Бутылковидные контейнеры (96-А), принадлежащие снарядам (96), могут запускаться или помещаться внутрь возгораний с помощью базук, самолетов или вертолетов, специальных телескопических кранов (129), роботов (138) или других робототехнических или кибернетических устройств или других устройств для безопасного доступа. Их жидкие соединения для тушения огня (24), и/или (146), и/или(147) с или без разбрасываемых гранул и/или кристаллов (40) могут быть в замороженном состоянии или других состояниях. Они могут быть оснащены или не оснащены основными наборами с или без контейнера (51-1) или (52-2) или (РСЕ-3) с или без цельнометаллических рубашек (89-А) или полурубашек (89 В), покрывающих бутылковидные контейнеры (96-А) в случае необходимости. Бутылковидные контейнеры (96-А), принадлежащие к снарядам (96) , могут при желании нести сенсоры для измерений различного типа и/или сканирования (107-А) также как и присоединенные, в случае необходимости, мигающие или немигающие источники света, сигнальные лампочки или устройства, испускающие свет (107-В), адгезивные или неадгезивные отражательные и флуоресцентные устройства(107-С), для сигнализации, обозначения и установления местоположения. Мигающие и немигающие источники света (107-В) или отражательные или флуоресцентные устройства (107-С) можно присоединять на внешней поверхности, ниже, или впрессовывать в различных внутренних и внешних областях, а запи- 24012131 тываться они могут от солнечной энергии, батарей, источников тока или других традиционных, но необходимых средств. С такими снарядами (96) можно оперировать с помощью пушек, базук (134), импеллеров, арбалетов, сопел, специальных ружей, различных пусковых установок (122), специально разработанных для метания бутылковидных контейнеров (96-А) или при желании с помощью летательных аппаратов или вертолетов, а при наличии соответствующих поправок для кривых или угловых траекторий бутылковидных контейнеров (96-А) они могут достигать наиболее уязвимой точки (точек) пожара с хирургической точностью. Это исключает физическое присутствие специалиста в зоне пожара и огонь может быть взят под контроль и потушен на расстоянии с использованием наземных транспортных средств (124) и/или с использованием летательных аппаратов или вертолетов, как показано на фиг. 40, 41, 43, 50. Процесс изготовления огнеупорного сочлененного контейнера для тушения огня (113) и специального контейнера (113-А). Огнеупорный контейнер (113) и специальный контейнер (113-А) имеют сферическую, призматическую, цилиндрическую, коническую или яйцевидную форму, выполненную из корпусов (90), крышек(90-А), с герметизирующими прокладками (90-В), выполненными из резины или различных материалов для удержания воды и жидкого соединения для тушения огня (24), и/или (146), и/или (147) с или без кристаллов (40), с шарнирами (90-С) и буями/плавающими устройствами (90-D), опорными и/или крепежными крюками (90-Е), противовесом для погружения (90-G), мотором (90-Н) и/или электрической, электронной, механической, гидравлической вращательной системой, вставными шпильками и крепежными шпильками (90-I) для распылителей (90-J) с корпусом той же формы (90), что и огнеупорный контейнер(113) и специальный контейнер (113-А) с выходными отверстиями (90-K) или трубками (90-L) для воды и/или других жидкостей на боковых и нижней поверхностях и/или только на нижней поверхности, с или без набора выпуклых и вогнутых вставок, которые перекрывают клапаны для герметизации воды и других жидкостей (90-М), угловых поручней (90-Е) для ограничения крышек, при желании троса (тросов)(90-О) для открывания и/или закрывания клапанов (90-R), сочлененной оси мотора (90-N) и/или вращательной системы для управления клапанами (90-R), кольца (90-Р) для регулировки и крепления троса(90-Q) для клапана (клапанов) (90-R), опорного основания (90-S), системы герметизации и установки клапана (клапанов) (90-R), клапана или клапанов (90-R), выходных отверстий (90-K) для воды, и/или других жидкостей на боковых и/или нижней поверхности, выходных трубок (90-L) для воды и других жидкостей только на нижней поверхности и набора выпуклых и вогнутых вставок для перекрывания и герметизации клапанов (90-М), как на фиг. 28 и 29. Корпус (90) огнеупорного контейнера (113), будучи оснащен частями оборудования, защитной коробкой для выходной трубки (трубок) (114), с или без насоса (насосов) для воды, и/или других охлаждающих жидкостей, и/или насосов (114-В) для жидкостей для тушения огня, убираемой подвижной катушки (114-А), специальных шлангов или труб для жидкости (115), сопла и открытого/закрытого клапана для распыления (116), становится специальным контейнером (113-А), при котором его соединение(24) и/или (146) и/или (147) может включать или не включат кристаллы (40), как показано на фиг. 36. Таким образом огнеупорный контейнер (113) и специальный контейнер (113-А) может выбрасывать воду и другие жидкости через свои распылители (90-J) и свои выходные трубки (90-L) и/или выходные отверстия (90-K). Только специальный контейнер (113-А) оснащен оборудованием для выбрасывания воды двумя способами и кроме испускания или метания своего содержимого на или внутрь пожара вышеизложенными методами, он может, при необходимости, выбрасывать воду или другие жидкости через оборудование в защитной коробке для выходных трубок (114), которая может включать или не включать насос (насосы) для воды или других охлаждающих жидкостей или для жидкостей для тушения огня (114 В), она может включать убираемую подвижную катушку (114-А), на которой могут храниться специальные шланги или трубки (115) для вытекания самотеком или под давлением, из которых могут выбрасываться струи воды или жидкого соединения для тушения огня (24), и/или (146), и/или (147) с разбрасываемыми кристаллами и/или гранулами (40), служащими, при необходимости, абразивами, смачивателями, гасителями и охладителями раскаленных горящих горючих материалов (100), как показано на фиг. 36. Огнеупорные сочлененные контейнеры для тушения огня (113) или специальные контейнеры (113 А) могут иметь огнеупорную защиту или механическую защиту и покрыты изнутри или снаружи огнеупорными или противовоспламенительными материалами или продуктами, которые защищают от деформаций и придают сопротивляемость к высоким температурам возгораний и пожаров. Огнеупорные контейнеры (113) присоединены, закреплены и транспортируются на корпусе соответствующего вертолета или (97-А) и могут быть спущены внутрь огня, как показано на фиг. 35, 38 и 39. Следует подчеркнуть, что огнеупорный контейнер (113) транспортируется, будучи присоединен к корпусу соответствующего вертолета (97-А). Таким образом, становится возможным достичь максимальной скорости вертолета, приблизительно 300 км/ч, при том, что при традиционном методе транспортировки с помощью троса, скорость может достичь с соблюдением мер безопасности приблизительно 80 км/ч. Огнеупорные контейнеры (113), также как и специальные контейнеры (113-А) могут содержать или- 25012131 нет сенсор (сенсоры) для различных измерений и/или сканирования (107-А), также как и присоединенные, в случае необходимости, мигающие или немигающие источники света, сигнальные лампочки или устройства, испускающие свет (107-В), адгезивные или неадгезивные отражательные и флуоресцентные устройства (107-С), для сигнализации, обозначения и установления местоположения. Мигающие и немигающие источники света (107-В) или отражательные или флуоресцентные устройства (107-С) можно присоединять на внешней поверхности, ниже, или впрессовывать в различных внутренних и внешних областях, а запитываться они могут от солнечной энергии, батарей, источников тока или других традиционных, но необходимых средств. Процесс изготовления или процесс изготовления составляющих жидких соединений для тушения огня (24). Соединения для тушения огня (24), и/или (146), и/или (147) с или без кристаллов (40) могут включать воду или специально разработанные соединения, в сочетании с другими химическими продуктами с разбрасываемыми кристаллами и/или гранулами (40), которые не создают какого-либо опасного остаточного загрязнения окружающей среды, и которые в дополнение к охлаждению изоляции горючих материалов от огня (100), за счет создания слоев защитных газов или огнеупорного геля и/или биогеля(146) над процессами сгорания, и которые также содержат элементы для восстановления почвы (147). Среди эмульгаторов, изоляторов, дисперсантов и охладителей и/или соединений для тушения огня следует подчеркнуть: жидкость для генерирования пены, БИО-природное соединение для защиты от возгорания, биогель (146) - коренья и другие, огнеупорный гель (146), - элементы для восстановления почвы(147), природные и/или химические удобрения, различные семена для восстановления леса, специальные гелевые капсулы для покрытия семян питательными веществами или удобрениями и/или другими элементами, химические порошки различных типов для защиты от возгорания и/или гербициды. Жидкое соединение для тушения огня (24), и/или (146), и/или (147) может находиться под давлением с помощью сжатого воздуха и/или других газов и/или жидкостей и может находиться в твердом состоянии, жидком состоянии, быть пастой, порошком, желатином, гелем, инкапсулированными кластерами, в газообразном состоянии, холодным или теплым с разбрасываемыми кристаллами и/или гранулами(40). Такое новое соединение для тушения огня (24), и/или (146), и/или (147) с разбрасываемыми кристаллами и/или гранулами (40), при использовании в борьбе с пожарами и возгораниями может иметь различную плотность и различные качественный и количественный состав и физическое состояние, в зависимости от типа пожара или возгорания, который нужно тушить и в зависимости от трудностей работы, которые обнаруживаются и определяются командами внутри летательных аппаратов и/или наземных команд, которые таким образом могут применить на практике описанные методы с использованием необходимого и подходящего оборудования. Процесс изготовления крышек. Крышка по варианту 1 (35) имеет цилиндрический формат или призматический многоугольный формат или полусферический формат с или без плеча (35-В) для крепежа и/или для регулировки и/или для герметизирующего зажима (зажимов) на ее внешней центральной боковой части. Она имеет сквозное отверстие (28-А) для различных приводов (32) зажигания. Такие приводы (32) имеют различные форматы и присоединены, в случае необходимости, к соответствующим пусковому и/или детонирующему устройству (устройствам) (31). Такие пусковые устройства (31) имеют отверстие (35-С) для их установки и крепежа. Такие отверстия отвечают внешнему формату пускового устройства (31). Такая крышка по варианту 1 имеет вход для заправки (35-D) капсул (22), и/или контейнеров (22-А) и/или (22-В), а это отверстие имеет цилиндрический и/или многоугольный призматический формат с или без внутренней резьбы для закрепления его винтовой насадки (34), также эта крышка по варианту 1 имеет отверстие (28) для закрепления или установки крюка (крюков), также это отверстие имеет сквозной цилиндрический формат или внутреннюю резьбу с опорными и транспортировочным крюком (крюками) (33). Такая крышка по варианту 1 имеет одно или более сквозных отверстий (35-Е) для закрепления и/или установки крепежного винта (винтов). Такие винты закрепляют верхний векторизатор (26) или верхнюю крышку (48) или адаптер с внутренним и/или внешним адаптером (71) для закрепления основных наборов (46) или(46-А) или (46-В); такой адаптер (71) имеет цилиндрический и/или многоугольный призматический формат. Винтовая насадка (34), принадлежащая крышке по варианту 1 имеет обычную резьбу или предназначена для установки. Крюк (крюки) (33) крышки по варианту 1 имеет обычную резьбу, а крепежный зажим (зажимы) (29), расположенный на внешней центральной боковой части, используется для крепежа и/или регулировки и/или герметизации верхнего проема капсул (22) и/или контейнеров (22-А) и/или (22 В). Эти крышки также могут иметь крепеж (73). Крышка по варианту 2 (35-А) является вариантом крышки по варианту 1 и выполнена в цилиндрическом или многоугольном формате или в полусферическом формате с или без крепежа и/или регулировки и/или герметизирующего плеча (35-В), расположенного на внешней центральной боковой части крышки с боковым отверстием (28-А) для различных приводов зажигания (31). Это отверстие (28-А) имеет цилиндрический формат. Крышка по варианту 2 имеет другое отверстие для установки или крепежа (35-F) для пускового и/или детонационного устройства (устройств)(31). Это отверстие (35-F) имеет формат, соответствующий внешнему формату пускового и/или детона- 26012131 ционного устройства (устройств) (31). Крышка по варианту 2 также имеет одно или более крепежных и/или установочных отверстий (28) для опорных и/или транспортировочных крюков (33). Отверстия (28) имеют цилиндрический формат и внутреннюю резьбу. Крышка по варианту 2 также имеет одно или более сквозных отверстий (35-Е) для прохода или крепежа или установки верхних векторизаторов (26) или верхней насадки (насадок) (48) и/или адаптера (71) с внутренней и/или внешней резьбой для присоединения основных наборов (46) (46-А) или (46-В); она имеет опорный и/или транспортировочный крюк(крюки) с обычной резьбой (33); она имеет обычный крепежный, и/или регулировочный, и/или герметизирующий зажим (зажимы) (29), окружающий верхнюю прокладку капсул (22) или контейнеров (22-А),регулирующий и закрепляющий все устройство на внешней центральной боковой части всех крышек,обеспечивая эффект герметизации. Такие крышки могут быть снабжены крепежом (73). Крышки по варианту 1 (35) или по варианту 2 (35-А), используемые в капсулах для тушения огня(22), также можно использовать в твердых контейнерах для тушения огня (22-А, 22-В). Следующие варианты крышек также можно использовать для соответствующих капсул (22) и/или контейнеров (22-А). Набор крышки (крышек) по варианту 3 (55) выполнен из нескольких крышек, при которых крепежный и удерживающий диск (58) выполнен из твердого материала, имеющего цилиндрический или многоугольный призматический формат со сквозным отверстием (28-А) для различных приводов зажигания(32) с одним или более сквозными отверстиями (54) для винта (винтов) (62) для крепежного диска (58) для верхнего векторизатора (векторизаторов) (26), или верхней насадки (насадок) (48) и/или адаптера с внутренней и/или внешней резьбой (71), с помощью которой закрепляют соответствующие основные наборы, и другими тремя или более сквозными отверстиями (61) для винтов (60) для регулировки набора крышек (55) между крышкой (56) и крышкой для регулировки, удержания, крепежа и транспортировки,укрепленной на диске (58), винты (60) также проходят через крышку (крышки) экспериментальных контейнеров (57). Твердые крышки (57), выполненные из полимеров принадлежат испытательным капсулам(22) или контейнерам (22-А или 22-В). Винты (60) также проходят сквозь крышку (крышки) (56) и затягиваются стопорной гайкой (63) для регулировки и крепежа набора крышек. Контрольная крышка (56) для удержания и транспортировки имеет полигональный призматический формат с усиливающими ободьями (59-А) для усиления структуры крышки (56) с опорными и транспортировочными отверстиями(59) капсул (22) или контейнеров (22-А или 22-В) со сквозным отверстием (28-А) для привода (32) и с отверстием (отверстиями) (35-С) для установки и/или крепежа пускового и/или детонационного устройства (устройств) (31) и с крышкой (57), выполненной из твердого полимера и формата, который соответствует формату капсул (22) или контейнеров (22-А или 22-В) и со сквозным отверстием (28-А) для привода (31). Такой набор крышек по варианту 3 (55) может быть оснащен крепежом (73). Крышка по варианту 4 (64) имеет полый цилиндрический формат с усиленной базой (72) для амортизации удара или давления, вызываемых взрывом с центральным отверстием (70) для ввода жидких соединении для тушения огня (24), и/или (146), и/или (147) с или без кристаллов (40) или для крепления адаптера (71) с внутренней и/или внешней резьбой с или без калибровочного клапана (69) с или без конического сквозного отверстия (28-А) для привода (приводов) (32) с или без сквозного отверстия (75) для крепления калибровочного клапана (68) капсул (22) контейнеров (22-А или 22-В). Эти клапаны (68) имеют цилиндрический формат. Крышка по варианту 4 имеет крепежное или установочное отверстие(74) для крышки (65), которая является подвижной и используется для защиты электронной платы (плат) и их составляющих (66). Электронная плата (платы) и их составляющие (66) имеют опорную и крепежную шпильку (шпильки) (67) и крепеж для одного или более отверстий (67-А) для установочной и/или крепежной шпильки (шпилек) (67). Крышка по варианту 4 имеет два или более опорных и транспортировочных отверстия (59) для капсул (22) или контейнера (22-А или 22-В), а эти отверстия (59) имеют цилиндрический формат с или без крепежа (73) для стабилизатора (стабилизаторов) или крыла (крыльев)(79) или спойлера (спойлеров) (80), обеспечивающих направление на цель, а также используются для набора выпуклых и вогнутых направляющих для наведения на цель (77) и вытягивания пускового шнура пускового и детонационного устройства (устройств), оснащенного крепежным стержнем (стержнями)(77-А) и устройством (устройствами) контроля скорости (77-В) для контейнеров. Эта крышка также оснащена адаптером (71) цилиндрического формата с внутренней и/или внешней резьбой и верхним затвором, который имеет на этом внешнем затворе сквозное отверстие (28-А) для установки различных приводов зажигания (32) с или без сквозного или крепежного отверстия (76) для калибровочного клапана(69) основных наборов с или без калибровочного клапана (68) капсул (22) и контейнера (22-А или 22-В) с одной или более опорной цилиндрической шпилькой (шпильками) (67) для платы (плат) (66); электронная плата (платы) и их компоненты (66), включая электронные и другие компоненты для контроля,приема, передачи сигнала и другие компоненты с цилиндрической сочлененной крышкой (65) для защиты электронной платы (плат) и их компонентов (66), которая закрыта в верхней части и оснащена сквозным отверстием (28-А) для приводов (32), присоединенных к пусковому и/или детонационному устройству (устройствам) (31). Крышка по варианту 5 (64) представляет собой вариант крышки по варианту 4 (64) и также имеет полую цилиндрическую форму, но с центральной перегородкой (72-А), без усиления и без центрального- 27012131 проема на корпусе крышки; она оснащена центральным сквозным отверстием (28-А) для привода цилиндрического формата (32) с одним или более цилиндрических отверстий (35-Е), обеспечивающим опору и закрепление для адаптера (71) с или без его установочного отверстия (75) для калибровочного клапана(68) для возможной калибровки капсул (22) или контейнера (22-А или 22-В); этот клапан имеет цилиндрический формат с установочным отверстием (74) кругового формата для установки сочлененной защитной крышки (65) электронной платы (плат) и их составляющих (66), имеющей одно или более отверстий(67-А) для установки их опорных и крепежных шпилек; эта крышка также имеет два или более цилиндрических опорных и крепежных отверстия (59) с или без крепежа (73) для стабилизатора (стабилизаторов) или крыла (крыльев) (79) или спойлера (спойлеров) (80), которые направляют контейнеры на цель,или для набора выпуклых или вогнутых составляющих для наведения на цель и для вытягивания пускового шнура (77), оснащенного крепежным стержнем (стержнями) (77-А) и устройством для контроля скорости (77-В) для капсул (22), и/или контейнеров (22-А) и/или (22-В). Эта крышка также оснащена цилиндрическим адаптером (71) с внутренней и/или внешней резьбой и верхним затвором, и который несет на этом верхнем затворе коническое сквозное отверстие (28-А) для приводов (32) с или без калибровочного клапана (68) корпуса капсул (22) или контейнера (22-А или 22-В) с одной или более опорной цилиндрической шпилькой (67) для платы (плат) (66); электронная плата (платы) и их составляющие (66) с электронными составляющими и другими составляющими для контроля, приема и передачи сигнала, с сочлененной цилиндрической крышкой (65) для защиты электронной платы (плат) и их компонентов(66), которая закрыта в своей верхней части и оснащена сквозным отверстием (28-А) для приводов (32),присоединенных к пусковому и/или детонационному устройству (устройствам) (31). Крышка по варианту 6 (64) представляет собой вариант крышки по варианту 4 (64), также цилиндрического формата и усиленным основанием крышки (72) для амортизации удара или давления, возникающего в результате взрыва и центральным проемом (70) для подачи жидкого соединения для тушения огня (24), и/или (146), и/или (147) с или без кристаллов (40) и для установки адаптера (71) или соответствующих основных наборов (46), (46-А) или (46-В) с или без отверстия (75) для установки калибровочного клапана (68) кругового формата для возможной калибровки контейнеров капсул (22) или контейнера(22-А или 22-В) с установочным отверстием (74) для сочлененной крышки (65) для защиты электронной платы (плат) и их составляющих (66) и с одним или более отверстий (67-А) для установки опорной и крепежной шпильки (шпилек) (67) платы (66) с двумя или более опорными и транспортировочными цилиндрическими отверстиями (59) с или без крепежа (73) для стабилизатора (стабилизаторов) и/или крыла(крыльев) (79) или спойлера (спойлеров) (80), которые направляют капсулы (22), и/или контейнеры (22 А) и/или (22-В) на цель, или для набора выпуклых или вогнутых составляющих для наведения на цель и для вытягивания пускового шнура (77), оснащенного крепежным стержнем (стержнями) (77-А) и устройством для контроля скорости (77-В) для капсул (22), и/или контейнеров (22-А) и/или (22-В). Крышка по варианту 7 представляет собой вариант крышки по варианту 5 (64) и имеет полый цилиндрический формат, но с прямым основанием на крышке (72-А) без усиления и без центрального проема на корпусе крышки с центральным сквозным отверстием (28-А) для привода (32) с одним или более опорных и крепежных отверстий (35-Е) для опоры и крепежа верхнего векторизатора (26) или верхней насадки (48) или адаптера (71), причем все они имеют сквозное отверстие (28-А), с или без отверстия(75) для установки калибровочного клапана (68) для калибровки капсул (22), и/или контейнеров (22-А) и/или (22-В) с круговым установочным отверстием (74) для установки защитной крышки (65) для электронной платы (плат) и их компонентов (66) с одним или более отверстий (67-А) для закрепления опоры(67) для закрепления и опоры платы (66) с двумя или более цилиндрическими опорными и транспортировочными отверстиями (59) с или без крепежа (73) на внешней поверхности корпуса крышки (64-А) для закрепления стабилизатора (стабилизаторов) или крыла (крыльев) (79) или спойлера (спойлеров) (80),которые направляют на цель капсулы (22) и/или контейнеры (22-А) и/или (22-В) или для набора выпуклых и вогнутых направляющих для наведения на цель и для вытягивания пускового шнура (77), оснащенного крепежным стержнем (стержнями) (77-А) и устройством для контроля скорости (77-В) для капсул (22), и/или контейнеров (22-А) и/или (22-В) с верхним векторизатором (26) или верхней насадкой,принадлежащей основным наборам, которые имеют сквозное отверстие (28-А) для привода (32), идущее до пускового устройства (устройств) (31). Крышка по варианту 8 (64) представляет собой вариант крышки по варианту 6 или по варианту 4 и выполнена в цилиндрическом формате с центральным проемом (70) и усиленной базой (72) для амортизации удара и давления, возникающих вследствие взрыва, с центральным проемом (70) для установки адаптера (71) цилиндрического формата с внутренней и внешней резьбой с или без крепежного отверстия (76) для калибровочного клапана (69) для возможной калибровки основных наборов с или без отверстия (75) для калибровочного клапана (68) для возможной калибровки капсул (22) и контейнера (22-А или 22-В) с установочным отверстием (74) для снимаемой крышки (65) цилиндрического формата для защиты электронных плат и их компонентов (66), закрытой в верхней части и оснащенной сквозным отверстием (28-А) для привода (32) к пусковому устройству (31). Электронная плата (платы) и их компоненты (66) с электронными и другими компонентами для контроля, приема и передачи сигнала удерживаются отверстием, в котором закреплена опора (67) для крепления и опоры платы (66) с двумя или бо- 28012131 лее опорными и транспортировочными отверстиями (59) цилиндрического формата с резьбой (64-С) на внешних нижних поверхностях корпуса крышки (64-В) для крепления капсул (22) или контейнера (22-А или 22-В) с адаптером цилиндрического формата (71) с верхним запором, на который нанесена резьба снаружи и/или внутри и имеющим на верхнем запоре сквозное коническое отверстие (28-А) для привода(32) с или без крепежа (73). Крышка по варианту 9 (64) представляет собой крышку по варианту 8 (64), имеющую полый цилиндрический формат с прямым основанием крышки (72-А) без усиления и без центрального проема, с центральным сквозным отверстием (28-А) для привода (32), с одним или более опорных и крепежных отверстий (35-Е) для верхнего векторизатора (26) или верхней насадки (48) или для адаптера (71) с или без установочного отверстия (75) для калибровочного клапана (68) для калибровки капсул (22) и контейнера (22-А или 22-В) с установочным отверстием (74) кругового формата для установки защитной крышки (65) для электронной платы (плат) и их составляющих (66) и с одним или более опорных установочных отверстий (67-А) для закрепления и опоры платы (66) с двумя или более опорными или транспортировочными отверстиями (59) цилиндрического формата и резьбой (64-С) на нижней внешней поверхности корпуса (64-В) крышки для закрепления капсул (22) или контейнера (22-А или 22-В) с верхним векторизатором (26) или верхней насадкой (48) для закрепления соответствующих основных наборов, с электронной платой (платами) и их составляющими (66) для контроля, приема и передачи сигнала и другие составляющих, с сочлененной крышкой (65) цилиндрического формата, закрытой во внешней части и оснащенной отверстием (28-А) для возможного прохода привода (32) к пусковому устройству(31), с или без крепежа (73). как показано на фиг. 7, 8, 9, 10, 11, 12, 13, 14, 15. Все крышки могут включать в любом месте своего корпуса или своей поверхности, крепеж (73),опорные/или направляющие и/или транспортировочные ремни (30), крепеж для стабилизатора (стабилизаторов) или крыла (крыльев) (79), спойлера (спойлеров) (80), набора выпуклых и вогнутых направляющих (77), крепежных стержней (77-А) с или без устройства (устройств) для контроля скорости (77-В) или с или без других устройств необходимых для контроля и обеспечения точного наведения на цель. Все крышки и их варианты могут при желании нести сенсор (сенсоры) для различных измерений и/или сканирования (107-А), а они также могут быть присоединены при необходимости к мигающим или немигающим осветительным приборам, мигающим или немигающим сигнальным лампочкам или устройствам, испускающим свет (107-В), или отражательным устройствам или флуоресцирующим устройствам (107-С), адгезивным или не адгезивным для сигнализации, измерения и выбора места. Мигающие лампочки (107-В) или отражающие устройства или флуоресцентные устройства (107-С) могут быть присоединены к внешней или внутренней поверхности или запрессованы в какой-либо внешней или внутренней области капсул (22) или контейнеров (22-А) или (22-В), будучи питаемы солнечным излучением,батареями, от электрической сети или другими обычными и необходимыми способами. Процесс производства уступчатых контейнеров (51-1) или (52-2) или (РСЕ-3). Контейнер (51-1) цилиндрического формата из различных твердых материалов включает свои кольца (38) и/или свои направляющие (39), которые будучи готовы к использованию гарантируют свойства, которые могут помочь в процессе получения стандартизации выброса взрывной волны, поскольку они определяют точный центр для аккомодации внутри основных наборов (46) через стопоры центральной оси, как показано на предмете (37-А), представленном на фиг. 3, 4 или 5. Контейнер для помещения взрывчатых веществ (52-2) уступчатого формата всегда в соответствии с необходимостью достичь или гарантировать контролируемое распыление имеет уступчатые пропорции для того, чтобы отвечать необходимости приложения большой силы или высокого давления для эффекта распыления потоков (24) и/или (146) и/или (147) с или без кристаллов (40), удерживаемых во внутренней части капсул (22) и контейнер (22-А или 22-В) и также гарантировать силу меньшей мощности на верхней части тех же самых капсул (22) или контейнеров (22-А или 22-В), как показано на фиг. 6. Контейнер (РСЕ-3) для помещения взрывчатых веществ конусовидного формата всегда в соответствии с необходимостью достичь или гарантировать контролируемое распыление имеет уступчатые пропорции для того, чтобы отвечать необходимости приложения большой силы или высокого давления для эффекта распыления потоков (24) и/или (146) и/или (147) с или без кристаллов (40), удерживаемых во внутренней части капсул (22) и контейнер (22-А или 22-В) и также гарантировать силу меньшей мощности на верхней части, как показано для его конусовидного формата на фиг. 20 и 22. Контейнер (51-1) или (52-2) или (РСЕ-3) может при необходимости содержать заданные зоны хрупкости (23). Взрывчатые вещества или смесь взрывчатых веществ, или химическое соединение, генерирующее давление с высокой скоростью (41) при использовании для взрыва и подрыва капсул (22) контейнера (22 А или 22-В) и снарядов (96) может быть медленно горящим взрывчатым веществом или ракетным топливом, генерирующим скорости ниже 2000 м/с; и/или бризантным или фугасным взрывчатым веществом, генерирующим скорости выше 2000 м/с. Они могут быть размещены раздельно или в сочетаниях внутри контейнера (51-1) или (52-2) или (РСЕ-3). В основных наборах (46), (46-А), (46-В) контейнера (51-1) или (52-2) или (РСЕ-3) можно использовать запал с замедлением или без замедления или запальное устройство (42) их же можно использовать- 29012131 при необходимости в капсулах (22), контейнере (22-А или 22-В) и в снарядах (96), они могут иметь тяговые пусковые устройства и/или электрические и/или электронные и/или взрывные и/или искровые пусковые устройства и/или пусковые устройства на ударной волне, и/или волновые пусковые устройства или другие физические средства мгновенного действия или замедленные, в различных количествах связанные или нет с другими традиционными элементами для образования запального устройства, такого как бустеры или детонационные шнуры. Состав разбрасываемых кристалл и гранул: разбрасываемые кристаллы и гранулы (40) могут включать твердые вещества любых типов, определенной формы или без таковой, абсорбирующие воду или не абсорбирующие, и другие продукты или соединения, которые могут иметь природное происхождение и/или быть синтетическими и/или полусинтетическими, которые могут иметь сложный или простой состав с замедляющими соединениями, добавками, гелем, эмульсиями, водой, которые могут образовывать соединения внутри с различными гранулометрическими характеристиками, хотя и с ограничениями по размеру частиц: от 1 мкм до 50 мм. Процесс изготовления основного набора: основной набор (наборы) (46), (46-А) или (46-В) могут иметь корпус (36) основного набора цилиндрического, конусовидного, многоугольного и сферического формата, корпус выполнен из твердых материалов, которые могут быть биологически разлагаемыми, он может быть выточен, выполненным с помощью литья под давлением прессования, экструзии, дутья или изготовлен другими традиционными механическими средствами, он полый, может включать различные материалы, может включать несколько частей с внутренними и/или внешними заданными зонами хрупкости (23), может находиться под давлением сжатого воздуха и/или другого газа и/или жидкости с помощью своего специального калибровочного клапана (69). Нижний векторизатор (25) и верхний векторизатор (26) могут быть выполнены из твердых материалов, которые могут быть биологически разлагаемыми, они могут быть выточены, выполненным с помощью литья под давлением, прессования, экструзии, дутья или изготовлен другими традиционными механическими средствами, они могут быть полыми или сплошными, могут включать различные материалы и состоять из различных частей с внутренней частью конусовидного формата с угловыми параметрами от 15 до 179, с внутренней частью конусовидного формата с угловыми параметрами от 17 до 179, традиционной цилиндрической частью и с твердыми поверхностями для придания механического сопротивления давлению, температуре и удару, образующимся при разбрасывании разбрасываемых гранул и кристаллов (40) и продуктов, образующихся при взрыве контейнера (51-1) или (52-2) или (РСЕ-3), а также для разделения и/или децентрализации и придания другого направления такому давлению или удару. Корпус основного набора (36), разбрасываемые гранулы и/или кристаллы (40) вместе с нижним векторизатором (25) на нижней насадке (47) и верхним векторизатором (26) на верхней насадке (48) будучи присоединен к контейнеру (51-1) или (52-2) или (РСЕ-3) с их кольцами (38) и/или их направляющими (39) соединяет в себе свойства поддержания осевого центра для придания гибкости и абсорбции, поддержания, стандартизации, выравнивания, и, таким образом, распространения ударных волн, возникающих вследствие детонации взрывчатых веществ или химических соединений, генерирующих давление с высокой скоростью (41) контролируемым образом, как показано для основных наборов (46) и в соответствии с фиг. 3, 4 или для основных наборов (46-А) или (46-В) в соответствии с фиг. 20, 22 и 25. Пусковое и/или детонационное устройство (устройства) (31) может иметь традиционный формат или запускаться ударом боеголовки, спусковым крючком, шнуром, шпилькой, взрывом, электрическим или электронным устройством, искрой, ударной волной, и/или волнами, направляющим запалом, и/или дистанционным управлением, и/или другими традиционными физическими средствами. Пуск или зажигание могут происходить мгновенно или могут быть замедлены и в различной степени связаны с традиционными элементами. Зоны хрупкости основных наборов (46), (46-А) или (46-В) и контейнера (51-1) или (52-2) или (РСЕ 3): корпуса контейнеров (51-1) или (52-2) или (РСЕ-3), корпуса основных наборов (46), (46-А) или (46 В); корпуса капсул (22) или контейнеров (22-А), (22-В) и снарядов (96) и бутылковидные контейнеры(96-А) могут включать внутренние и/или внешние заданные зоны хрупкости (23) различной глубины и в одном или более направлениях треугольного, прямоугольного, полукруглого формата или комбинированных форматов, направляющие их заданный подрыв изнутри кнаружи, так, чтобы получить при взрыве их полную или частичную заданную фрагментацию с образованием моноблока с окнами или дверьми или путями для жидких соединений для тушения огня (24), и/или (146), и/или (147) с или без кристаллов(40), с другими химическими продуктами или продуктами, возникающими при взрыве из-за наличия заданных зон хрупкости (23), показанных фиг. 1, 20, 23, 46, 47, 48 и 49. Варианты децентрализирующего адаптера (78): в капсулах (22), контейнерах (22-А) и (22-В) может использоваться децентрализирующий адаптер (78) цилиндрического, многоугольного призматического формата, полый с или без внутренней резьбы, расположенный так, чтобы подходить к основным наборам(46), (46-А) или (46-В) или подходить только к контейнеру (51-1) или (52-2) или (РСЕ-3) прямо или через адаптер (71) с внутренней или внешней резьбой в нецентрализованном положении, способствуя при необходимости децентрализации основных наборов (46) или контейнера (51-1) или (52-2) или (РСЕ-3). Стержень (стержни) (82) цилиндрического, многоугольного призматического формата, полый, с
