Устройство для закрепления петель для унитазов

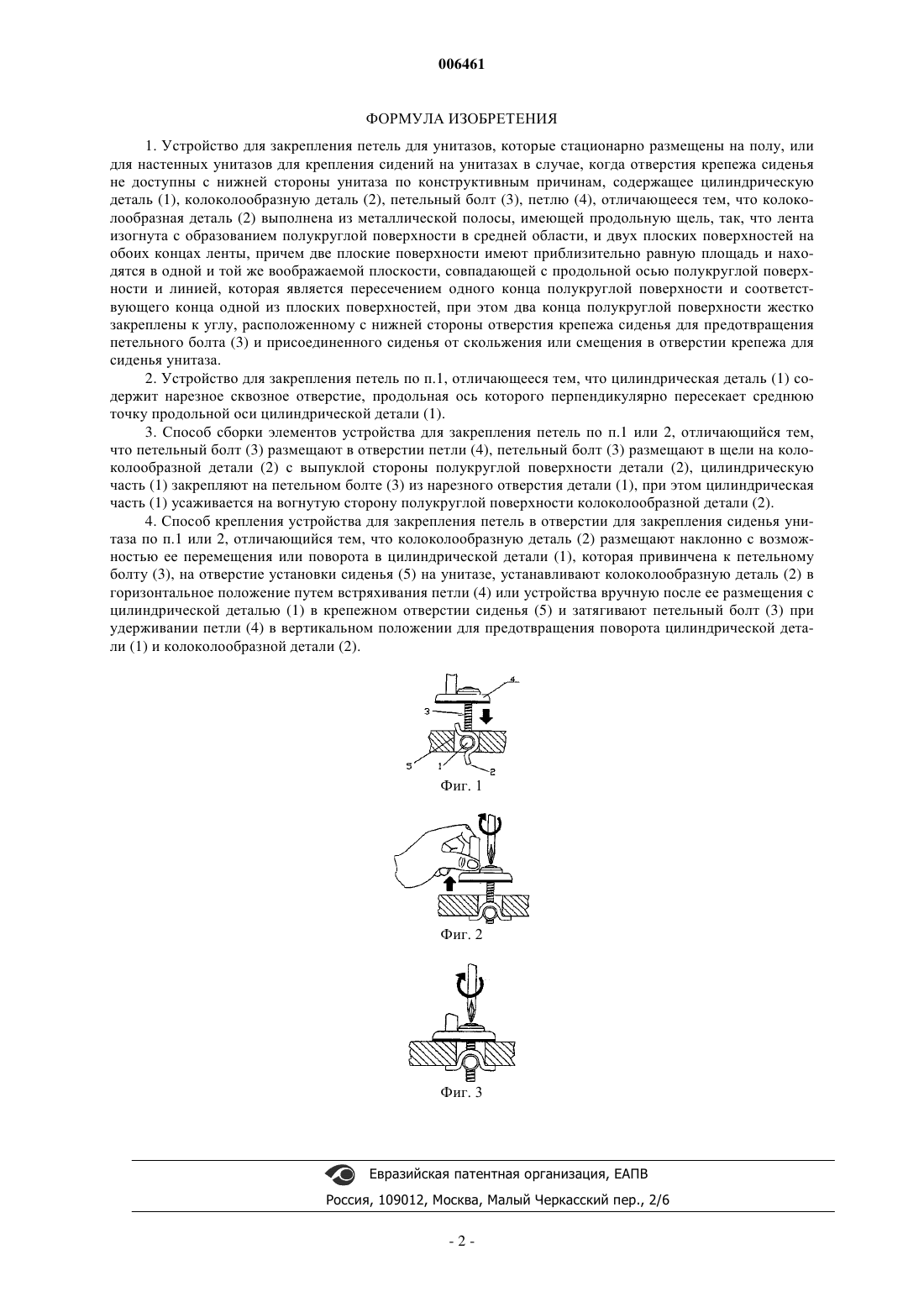

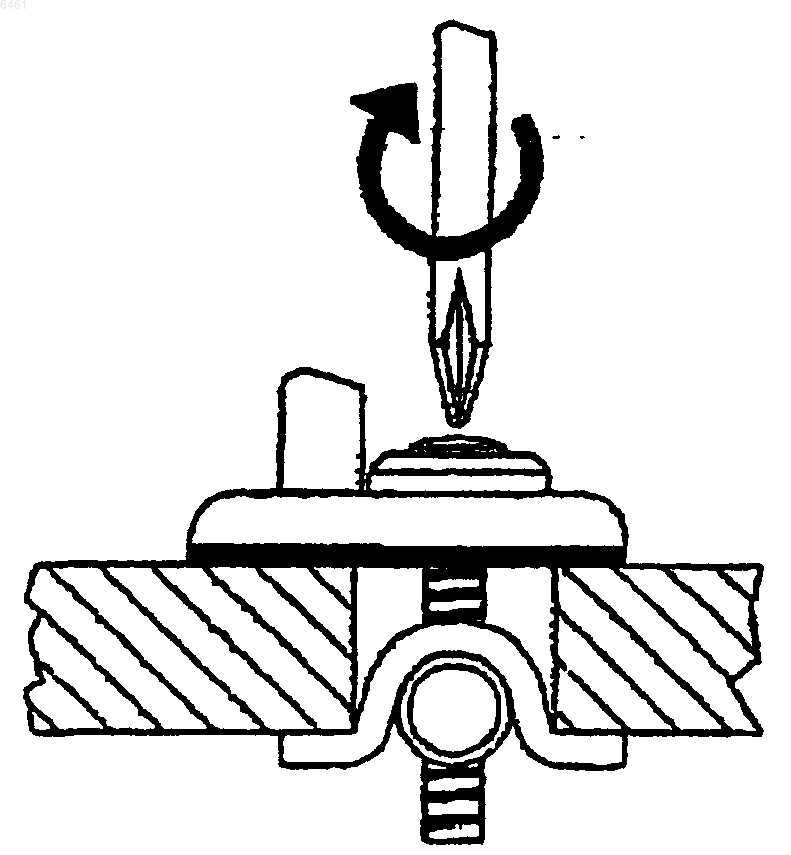

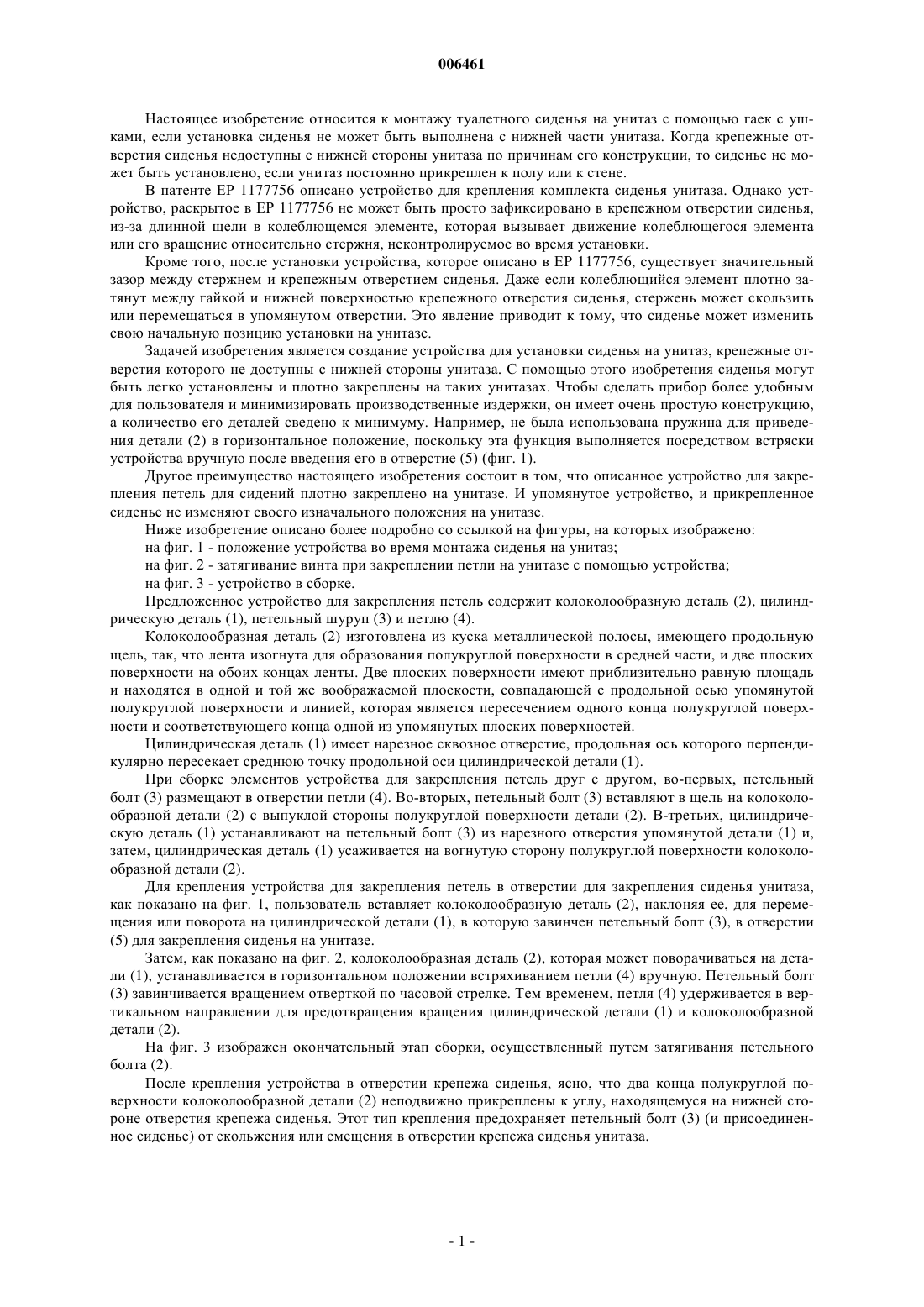

006461 Настоящее изобретение относится к монтажу туалетного сиденья на унитаз с помощью гаек с ушками, если установка сиденья не может быть выполнена с нижней части унитаза. Когда крепежные отверстия сиденья недоступны с нижней стороны унитаза по причинам его конструкции, то сиденье не может быть установлено, если унитаз постоянно прикреплен к полу или к стене. В патенте ЕР 1177756 описано устройство для крепления комплекта сиденья унитаза. Однако устройство, раскрытое в ЕР 1177756 не может быть просто зафиксировано в крепежном отверстии сиденья,из-за длинной щели в колеблющемся элементе, которая вызывает движение колеблющегося элемента или его вращение относительно стержня, неконтролируемое во время установки. Кроме того, после установки устройства, которое описано в ЕР 1177756, существует значительный зазор между стержнем и крепежным отверстием сиденья. Даже если колеблющийся элемент плотно затянут между гайкой и нижней поверхностью крепежного отверстия сиденья, стержень может скользить или перемещаться в упомянутом отверстии. Это явление приводит к тому, что сиденье может изменить свою начальную позицию установки на унитазе. Задачей изобретения является создание устройства для установки сиденья на унитаз, крепежные отверстия которого не доступны с нижней стороны унитаза. С помощью этого изобретения сиденья могут быть легко установлены и плотно закреплены на таких унитазах. Чтобы сделать прибор более удобным для пользователя и минимизировать производственные издержки, он имеет очень простую конструкцию,а количество его деталей сведено к минимуму. Например, не была использована пружина для приведения детали (2) в горизонтальное положение, поскольку эта функция выполняется посредством встряски устройства вручную после введения его в отверстие (5) (фиг. 1). Другое преимущество настоящего изобретения состоит в том, что описанное устройство для закрепления петель для сидений плотно закреплено на унитазе. И упомянутое устройство, и прикрепленное сиденье не изменяют своего изначального положения на унитазе. Ниже изобретение описано более подробно со ссылкой на фигуры, на которых изображено: на фиг. 1 - положение устройства во время монтажа сиденья на унитаз; на фиг. 2 - затягивание винта при закреплении петли на унитазе с помощью устройства; на фиг. 3 - устройство в сборке. Предложенное устройство для закрепления петель содержит колоколообразную деталь (2), цилиндрическую деталь (1), петельный шуруп (3) и петлю (4). Колоколообразная деталь (2) изготовлена из куска металлической полосы, имеющего продольную щель, так, что лента изогнута для образования полукруглой поверхности в средней части, и две плоских поверхности на обоих концах ленты. Две плоских поверхности имеют приблизительно равную площадь и находятся в одной и той же воображаемой плоскости, совпадающей с продольной осью упомянутой полукруглой поверхности и линией, которая является пересечением одного конца полукруглой поверхности и соответствующего конца одной из упомянутых плоских поверхностей. Цилиндрическая деталь (1) имеет нарезное сквозное отверстие, продольная ось которого перпендикулярно пересекает среднюю точку продольной оси цилиндрической детали (1). При сборке элементов устройства для закрепления петель друг с другом, во-первых, петельный болт (3) размещают в отверстии петли (4). Во-вторых, петельный болт (3) вставляют в щель на колоколообразной детали (2) с выпуклой стороны полукруглой поверхности детали (2). В-третьих, цилиндрическую деталь (1) устанавливают на петельный болт (3) из нарезного отверстия упомянутой детали (1) и,затем, цилиндрическая деталь (1) усаживается на вогнутую сторону полукруглой поверхности колоколообразной детали (2). Для крепления устройства для закрепления петель в отверстии для закрепления сиденья унитаза,как показано на фиг. 1, пользователь вставляет колоколообразную деталь (2), наклоняя ее, для перемещения или поворота на цилиндрической детали (1), в которую завинчен петельный болт (3), в отверстии(5) для закрепления сиденья на унитазе. Затем, как показано на фиг. 2, колоколообразная деталь (2), которая может поворачиваться на детали (1), устанавливается в горизонтальном положении встряхиванием петли (4) вручную. Петельный болт(3) завинчивается вращением отверткой по часовой стрелке. Тем временем, петля (4) удерживается в вертикальном направлении для предотвращения вращения цилиндрической детали (1) и колоколообразной детали (2). На фиг. 3 изображен окончательный этап сборки, осуществленный путем затягивания петельного болта (2). После крепления устройства в отверстии крепежа сиденья, ясно, что два конца полукруглой поверхности колоколообразной детали (2) неподвижно прикреплены к углу, находящемуся на нижней стороне отверстия крепежа сиденья. Этот тип крепления предохраняет петельный болт (3) (и присоединенное сиденье) от скольжения или смещения в отверстии крепежа сиденья унитаза.-1 006461 ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Устройство для закрепления петель для унитазов, которые стационарно размещены на полу, или для настенных унитазов для крепления сидений на унитазах в случае, когда отверстия крепежа сиденья не доступны с нижней стороны унитаза по конструктивным причинам, содержащее цилиндрическую деталь (1), колоколообразную деталь (2), петельный болт (3), петлю (4), отличающееся тем, что колоколообразная деталь (2) выполнена из металлической полосы, имеющей продольную щель, так, что лента изогнута с образованием полукруглой поверхности в средней области, и двух плоских поверхностей на обоих концах ленты, причем две плоские поверхности имеют приблизительно равную площадь и находятся в одной и той же воображаемой плоскости, совпадающей с продольной осью полукруглой поверхности и линией, которая является пересечением одного конца полукруглой поверхности и соответствующего конца одной из плоских поверхностей, при этом два конца полукруглой поверхности жестко закреплены к углу, расположенному с нижней стороны отверстия крепежа сиденья для предотвращения петельного болта (3) и присоединенного сиденья от скольжения или смещения в отверстии крепежа для сиденья унитаза. 2. Устройство для закрепления петель по п.1, отличающееся тем, что цилиндрическая деталь (1) содержит нарезное сквозное отверстие, продольная ось которого перпендикулярно пересекает среднюю точку продольной оси цилиндрической детали (1). 3. Способ сборки элементов устройства для закрепления петель по п.1 или 2, отличающийся тем,что петельный болт (3) размещают в отверстии петли (4), петельный болт (3) размещают в щели на колоколообразной детали (2) с выпуклой стороны полукруглой поверхности детали (2), цилиндрическую часть (1) закрепляют на петельном болте (3) из нарезного отверстия детали (1), при этом цилиндрическая часть (1) усаживается на вогнутую сторону полукруглой поверхности колоколообразной детали (2). 4. Способ крепления устройства для закрепления петель в отверстии для закрепления сиденья унитаза по п.1 или 2, отличающийся тем, что колоколообразную деталь (2) размещают наклонно с возможностью ее перемещения или поворота в цилиндрической детали (1), которая привинчена к петельному болту (3), на отверстие установки сиденья (5) на унитазе, устанавливают колоколообразную деталь (2) в горизонтальное положение путем встряхивания петли (4) или устройства вручную после ее размещения с цилиндрической деталью (1) в крепежном отверстии сиденья (5) и затягивают петельный болт (3) при удерживании петли (4) в вертикальном положении для предотвращения поворота цилиндрической детали (1) и колоколообразной детали (2).
