Устройство для татуировки и кожной пигментации одноразового пользования

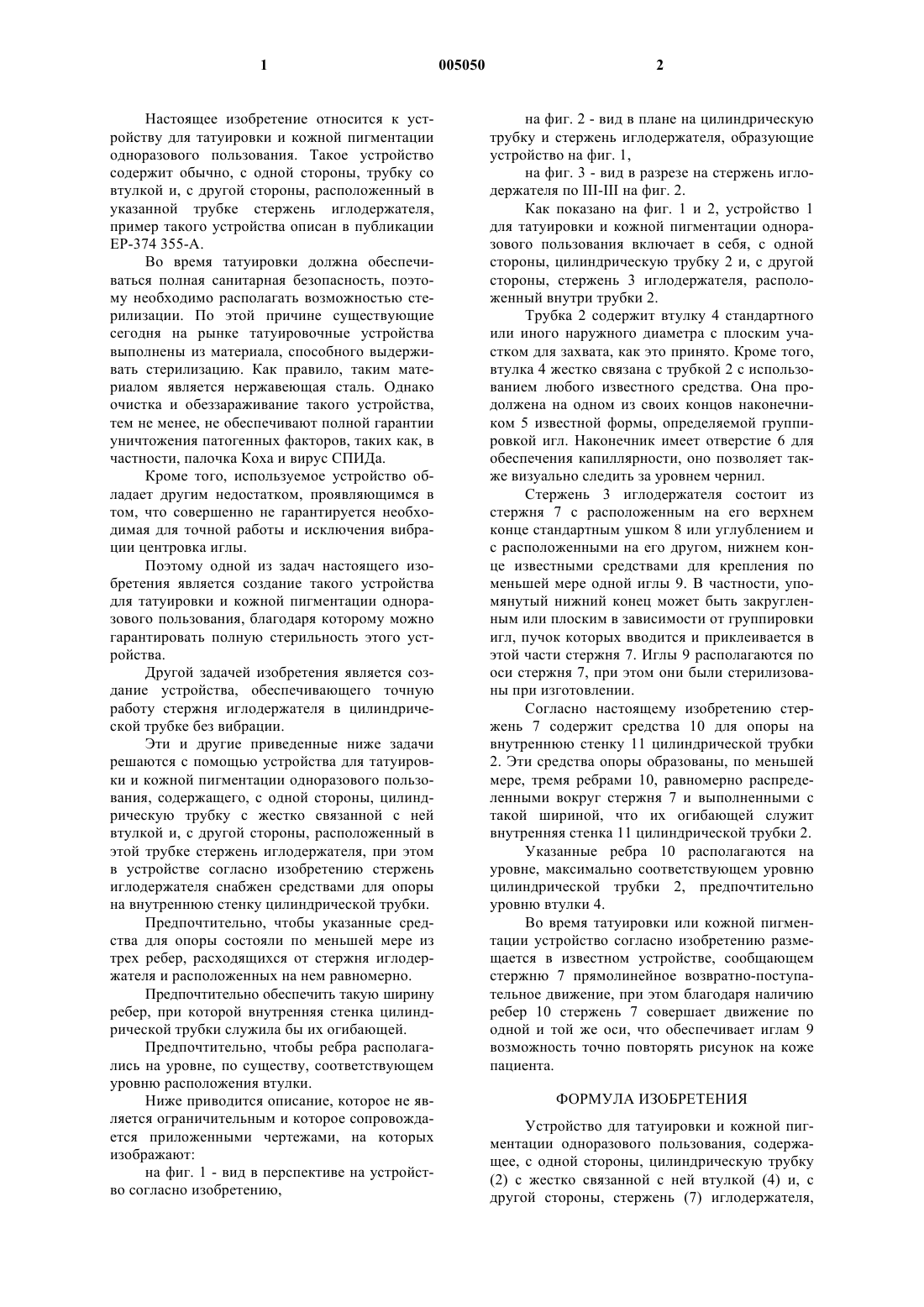

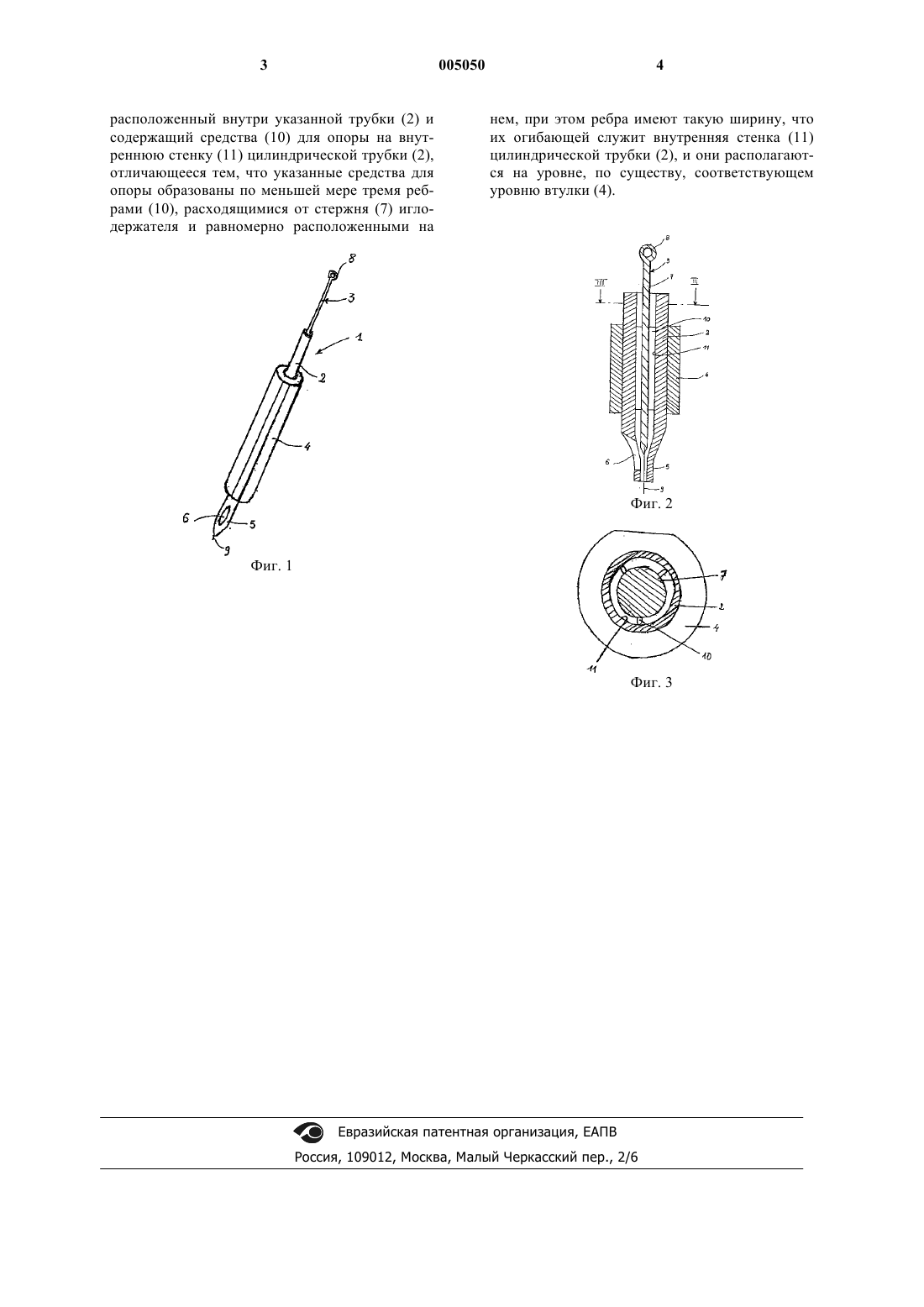

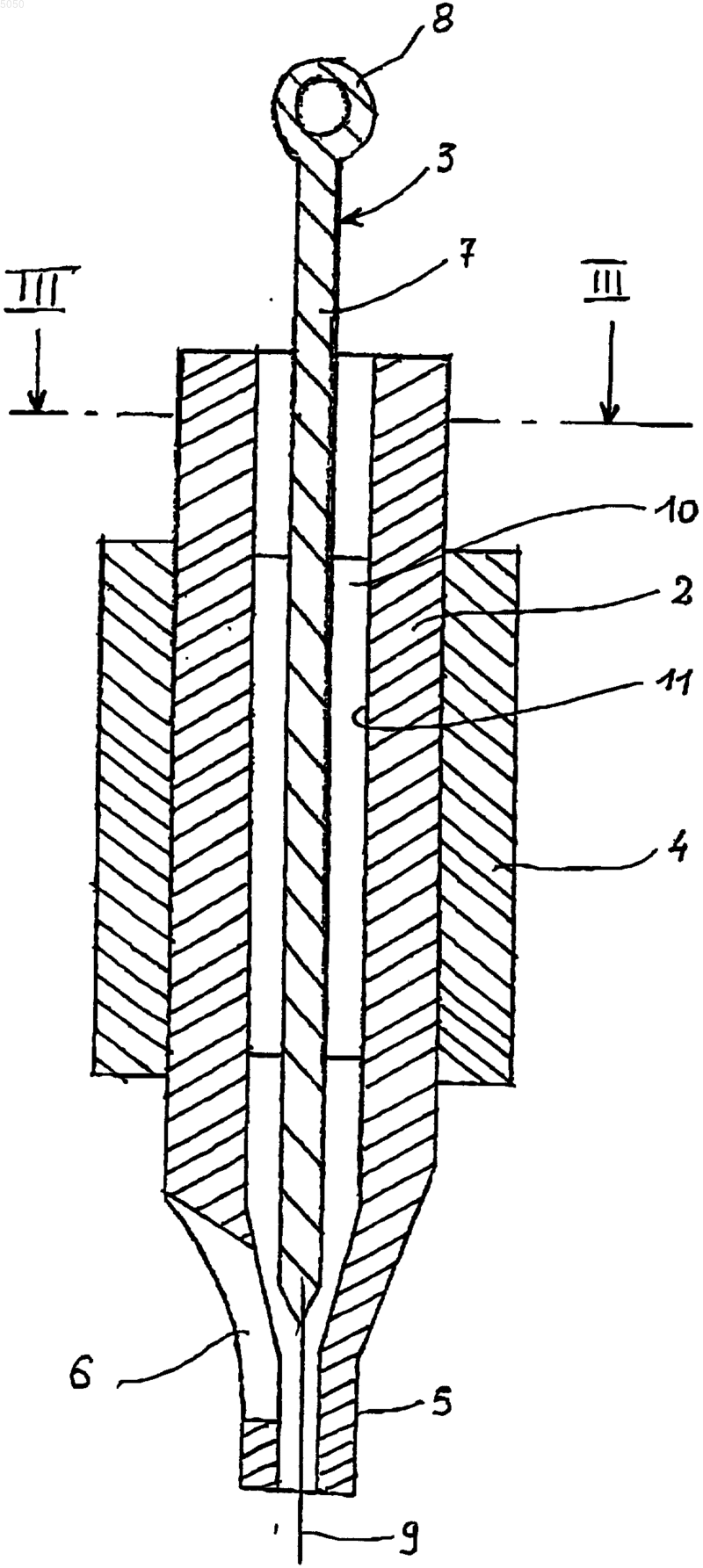

1 Настоящее изобретение относится к устройству для татуировки и кожной пигментации одноразового пользования. Такое устройство содержит обычно, с одной стороны, трубку со втулкой и, с другой стороны, расположенный в указанной трубке стержень иглодержателя,пример такого устройства описан в публикации ЕР-374 355-А. Во время татуировки должна обеспечиваться полная санитарная безопасность, поэтому необходимо располагать возможностью стерилизации. По этой причине существующие сегодня на рынке татуировочные устройства выполнены из материала, способного выдерживать стерилизацию. Как правило, таким материалом является нержавеющая сталь. Однако очистка и обеззараживание такого устройства,тем не менее, не обеспечивают полной гарантии уничтожения патогенных факторов, таких как, в частности, палочка Коха и вирус СПИДа. Кроме того, используемое устройство обладает другим недостатком, проявляющимся в том, что совершенно не гарантируется необходимая для точной работы и исключения вибрации центровка иглы. Поэтому одной из задач настоящего изобретения является создание такого устройства для татуировки и кожной пигментации одноразового пользования, благодаря которому можно гарантировать полную стерильность этого устройства. Другой задачей изобретения является создание устройства, обеспечивающего точную работу стержня иглодержателя в цилиндрической трубке без вибрации. Эти и другие приведенные ниже задачи решаются с помощью устройства для татуировки и кожной пигментации одноразового пользования, содержащего, с одной стороны, цилиндрическую трубку с жестко связанной с ней втулкой и, с другой стороны, расположенный в этой трубке стержень иглодержателя, при этом в устройстве согласно изобретению стержень иглодержателя снабжен средствами для опоры на внутреннюю стенку цилиндрической трубки. Предпочтительно, чтобы указанные средства для опоры состояли по меньшей мере из трех ребер, расходящихся от стержня иглодержателя и расположенных на нем равномерно. Предпочтительно обеспечить такую ширину ребер, при которой внутренняя стенка цилиндрической трубки служила бы их огибающей. Предпочтительно, чтобы ребра располагались на уровне, по существу, соответствующем уровню расположения втулки. Ниже приводится описание, которое не является ограничительным и которое сопровождается приложенными чертежами, на которых изображают: на фиг. 1 - вид в перспективе на устройство согласно изобретению, 005050 2 на фиг. 2 - вид в плане на цилиндрическую трубку и стержень иглодержателя, образующие устройство на фиг. 1,на фиг. 3 - вид в разрезе на стержень иглодержателя по III-III на фиг. 2. Как показано на фиг. 1 и 2, устройство 1 для татуировки и кожной пигментации одноразового пользования включает в себя, с одной стороны, цилиндрическую трубку 2 и, с другой стороны, стержень 3 иглодержателя, расположенный внутри трубки 2. Трубка 2 содержит втулку 4 стандартного или иного наружного диаметра с плоским участком для захвата, как это принято. Кроме того,втулка 4 жестко связана с трубкой 2 с использованием любого известного средства. Она продолжена на одном из своих концов наконечником 5 известной формы, определяемой группировкой игл. Наконечник имеет отверстие 6 для обеспечения капиллярности, оно позволяет также визуально следить за уровнем чернил. Стержень 3 иглодержателя состоит из стержня 7 с расположенным на его верхнем конце стандартным ушком 8 или углублением и с расположенными на его другом, нижнем конце известными средствами для крепления по меньшей мере одной иглы 9. В частности, упомянутый нижний конец может быть закругленным или плоским в зависимости от группировки игл, пучок которых вводится и приклеивается в этой части стержня 7. Иглы 9 располагаются по оси стержня 7, при этом они были стерилизованы при изготовлении. Согласно настоящему изобретению стержень 7 содержит средства 10 для опоры на внутреннюю стенку 11 цилиндрической трубки 2. Эти средства опоры образованы, по меньшей мере, тремя ребрами 10, равномерно распределенными вокруг стержня 7 и выполненными с такой шириной, что их огибающей служит внутренняя стенка 11 цилиндрической трубки 2. Указанные ребра 10 располагаются на уровне, максимально соответствующем уровню цилиндрической трубки 2, предпочтительно уровню втулки 4. Во время татуировки или кожной пигментации устройство согласно изобретению размещается в известном устройстве, сообщающем стержню 7 прямолинейное возвратно-поступательное движение, при этом благодаря наличию ребер 10 стержень 7 совершает движение по одной и той же оси, что обеспечивает иглам 9 возможность точно повторять рисунок на коже пациента. ФОРМУЛА ИЗОБРЕТЕНИЯ Устройство для татуировки и кожной пигментации одноразового пользования, содержащее, с одной стороны, цилиндрическую трубку расположенный внутри указанной трубки (2) и содержащий средства (10) для опоры на внутреннюю стенку (11) цилиндрической трубки (2),отличающееся тем, что указанные средства для опоры образованы по меньшей мере тремя ребрами (10), расходящимися от стержня (7) иглодержателя и равномерно расположенными на 4 нем, при этом ребра имеют такую ширину, что их огибающей служит внутренняя стенка (11) цилиндрической трубки (2), и они располагаются на уровне, по существу, соответствующем уровню втулки (4).
