Рабочая цепь щебнеочистительной машины

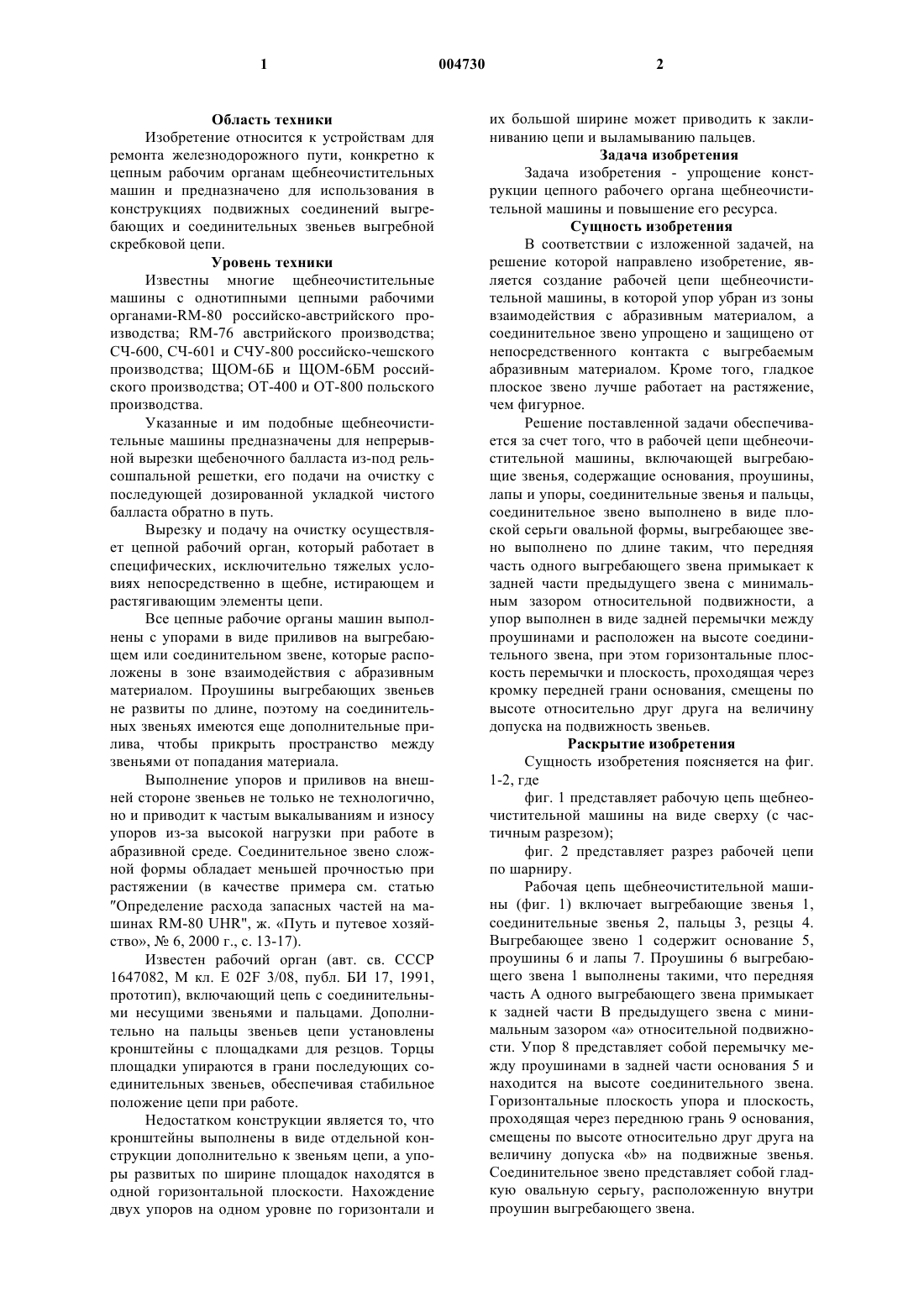

1 Область техники Изобретение относится к устройствам для ремонта железнодорожного пути, конкретно к цепным рабочим органам щебнеочистительных машин и предназначено для использования в конструкциях подвижных соединений выгребающих и соединительных звеньев выгребной скребковой цепи. Уровень техники Известны многие щебнеочистительные машины с однотипными цепными рабочими органами-RM-80 российско-австрийского производства; RM-76 австрийского производства; СЧ-600, СЧ-601 и СЧУ-800 российско-чешского производства; ЩОМ-6 Б и ЩОМ-6 БМ российского производства; ОТ-400 и ОТ-800 польского производства. Указанные и им подобные щебнеочистительные машины предназначены для непрерывной вырезки щебеночного балласта из-под рельсошпальной решетки, его подачи на очистку с последующей дозированной укладкой чистого балласта обратно в путь. Вырезку и подачу на очистку осуществляет цепной рабочий орган, который работает в специфических, исключительно тяжелых условиях непосредственно в щебне, истирающем и растягивающим элементы цепи. Все цепные рабочие органы машин выполнены с упорами в виде приливов на выгребающем или соединительном звене, которые расположены в зоне взаимодействия с абразивным материалом. Проушины выгребающих звеньев не развиты по длине, поэтому на соединительных звеньях имеются еще дополнительные прилива, чтобы прикрыть пространство между звеньями от попадания материала. Выполнение упоров и приливов на внешней стороне звеньев не только не технологично,но и приводит к частым выкалываниям и износу упоров из-за высокой нагрузки при работе в абразивной среде. Соединительное звено сложной формы обладает меньшей прочностью при растяжении (в качестве примера см. статью Определение расхода запасных частей на машинах RM-80 UHR", ж. Путь и путевое хозяйство,6, 2000 г., с. 13-17). Известен рабочий орган (авт. св. СССР 1647082, М кл. Е 02F 3/08, публ. БИ 17, 1991,прототип), включающий цепь с соединительными несущими звеньями и пальцами. Дополнительно на пальцы звеньев цепи установлены кронштейны с площадками для резцов. Торцы площадки упираются в грани последующих соединительных звеньев, обеспечивая стабильное положение цепи при работе. Недостатком конструкции является то, что кронштейны выполнены в виде отдельной конструкции дополнительно к звеньям цепи, а упоры развитых по ширине площадок находятся в одной горизонтальной плоскости. Нахождение двух упоров на одном уровне по горизонтали и 2 их большой ширине может приводить к заклиниванию цепи и выламыванию пальцев. Задача изобретения Задача изобретения - упрощение конструкции цепного рабочего органа щебнеочистительной машины и повышение его ресурса. Сущность изобретения В соответствии с изложенной задачей, на решение которой направлено изобретение, является создание рабочей цепи щебнеочистительной машины, в которой упор убран из зоны взаимодействия с абразивным материалом, а соединительное звено упрощено и защищено от непосредственного контакта с выгребаемым абразивным материалом. Кроме того, гладкое плоское звено лучше работает на растяжение,чем фигурное. Решение поставленной задачи обеспечивается за счет того, что в рабочей цепи щебнеочистительной машины, включающей выгребающие звенья, содержащие основания, проушины,лапы и упоры, соединительные звенья и пальцы,соединительное звено выполнено в виде плоской серьги овальной формы, выгребающее звено выполнено по длине таким, что передняя часть одного выгребающего звена примыкает к задней части предыдущего звена с минимальным зазором относительной подвижности, а упор выполнен в виде задней перемычки между проушинами и расположен на высоте соединительного звена, при этом горизонтальные плоскость перемычки и плоскость, проходящая через кромку передней грани основания, смещены по высоте относительно друг друга на величину допуска на подвижность звеньев. Раскрытие изобретения Сущность изобретения поясняется на фиг. 1-2, где фиг. 1 представляет рабочую цепь щебнеочистительной машины на виде сверху (с частичным разрезом); фиг. 2 представляет разрез рабочей цепи по шарниру. Рабочая цепь щебнеочистительной машины (фиг. 1) включает выгребающие звенья 1,соединительные звенья 2, пальцы 3, резцы 4. Выгребающее звено 1 содержит основание 5,проушины 6 и лапы 7. Проушины 6 выгребающего звена 1 выполнены такими, что передняя часть А одного выгребающего звена примыкает к задней части В предыдущего звена с минимальным зазором а относительной подвижности. Упор 8 представляет собой перемычку между проушинами в задней части основания 5 и находится на высоте соединительного звена. Горизонтальные плоскость упора и плоскость,проходящая через переднюю грань 9 основания,смещены по высоте относительно друг друга на величину допуска b на подвижные звенья. Соединительное звено представляет собой гладкую овальную серьгу, расположенную внутри проушин выгребающего звена. Рабочая цепь щебнеочистительной машины работает следующим образом. После размещения цепи в щебне, находящемся под рельсами, цепь приводится в движение от соответствующего привода. При этом резцы 4 каждого выгребающего звена вырезают щебеночный балласт под рельсошпальной решеткой и за концами шпал. Вырезанный балласт размещается между лапами 7 выгребающего устройства и транспортируются рабочей цепью на очистку. При движении рабочей цепи ее выгребающие и соединительные звенья, связанные шарнирно в замкнутый контур, изменяют свое взаимное положение. В описанной выше конструкции подвижность звеньев ограничивается в нужных пределах упором 8 и кромкой 9 основания выгребающего звена. Упор, убранный внутрь конструкции, не взаимодействует с абразивным материалом и работает более надежно. Проушины выгребающего звена, перекрывая соединительное звено, предохраняют его от ускоренного износа, а само соединительное звено приобретает новые свойства - выполненное,например, из стального проката, оно выдерживает большие растягивающие напряжения. Отличительные особенности конструкции позволяют упростить технологию производства(упрощено соединительное звено и конструкция упора), упростить технологию сборки-разборки и замены элементов и повысить ресурс рабочей цепи. 4 Промышленная применимость изобретения Предложенное решение выполнимо обычными средствами, хорошо освоенными промышленностью. Оно практически уже осуществлено и испытанно при ремонте путей на Октябрьской ж.д. Испытания показали возможность заметного повышения ресурса рабочих цепей имеющегося парка щебнеочистительных машин. ФОРМУЛА ИЗОБРЕТЕНИЯ Рабочая цепь щебнеочистительной машины с резцами, включающая выгребающие звенья, содержащие основание, проушины, лапы и упоры, соединительные звенья и пальцы, отличающаяся тем, что соединительное звено цепи выполнено в виде плоской серьги овальной формы, выгребающее звено выполнено по длине таким, что передняя часть одного выгребающего звена примыкает к задней части предыдущего звена с минимальным зазором относительной подвижности, а упор выполнен в виде задней перемычки между проушинами и расположен на высоте соединительного звена, при этом горизонтальные плоскость перемычки и плоскость, проходящая через кромку передней грани основания, смещены по высоте относительно друг друга на величину допуска на подвижные звенья.
