Игла с кулисным механизмом для вязальной машины

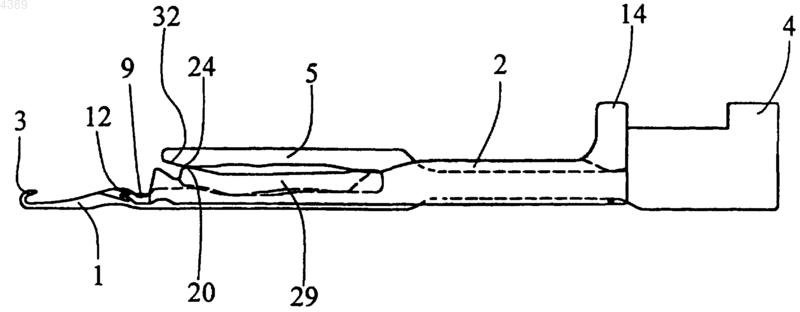

1 Изобретение относится к игле с кулисным механизмом для вязальной машины, содержащей собственно иглу с крючком и кулису, по меньшей мере частично перекрывающую иглу и имеющую по меньшей мере одну пятку, носик и буртик, причем основание кулисы выполнено с разрезом в продольном направлении на ее передней части, где находятся носик и буртик, с обеспечением возможности раздвигания носика указанной иглой либо противоположной иглой или кулисой, а сама кулиса выполнена с возможностью перемещения относительно иглы с обеспечением закрытия и раскрытия крючка иглы, а также переноса петли своим буртиком. Подобная игла описана в Европейской патентной заявке ЕР 0881315, поданной на имя заявителя. В соответствии с предложенным в ней вариантом выполнения, основание кулисы и верхний край иглы выполнены прямолинейными и параллельными направлению перемещения иглы. Соответственно, перемещение кулисы тоже оказывается прямолинейным и параллельным направлению перемещения иглы. Благодаря такой конструкции, когда игла перемещается вперед относительно кулисы в положение готовности к переносу петли, переносимая петля должна подниматься по уклону иглы до тех пор,пока не разместится практически напротив основания кулисы. При этом к петле прикладывается усилие натяжения, направленное вверх, в результате чего она растягивается. Это действие еще более усиливается, когда кулиса при своем продвижении вперед вытягивает петлю над крючком иглы, а носик и буртик кулисы проходят при этом значительно выше крючка. Поэтому тонина вывязываемых петель оказывается довольно ограниченной. В патенте Франции 2652593, где описана традиционная игла с кулисным механизмом известного типа, то есть игла скользящего типа с крючком, находящимся под ползуном, который закрывает и раскрывает этот крючок, предусмотрены средства подъема и опускания ползуна относительно основания игольного паза, с тем чтобы уменьшить трение и усилие натяжения на переносимую иглой петлю и получить более ровные петли. Эти средства образованы,во-первых, опорой, выполненной в основании игольного паза, и во-вторых, рычажным действием, которое создает толкатель иглы. Однако здесь не обеспечивается достаточно точная траектория перемещения конца ползуна, и кроме того, в силу общего конструктивного выполнения иглы, ползун не может смещаться за игольный крючок, а может лишь совершать возвратно-поступательное перемещение между нижним и верхним положениями относительно основания кулисы. Целью настоящего изобретения является получение более тонких и ровных петель; кроме того, оно направлено на облегчение переноса 2 петель в направлении к одному или нескольким приемным элементам. Для достижения этой цели предложена игла с кулисным механизмом, отличающаяся тем,что она содержит средства установки и направленного перемещения кулисы по вертикали во всех положениях при перемещении последней относительно иглы, причем указанные средства исключительно и полностью обусловлены особой формой иглы и кулисы и обеспечивают перемещение кулисы по непрямолинейной траектории, управляемой во всех точках и имеющей подъемы и спуски. Обеспечивая строго управляемое направленное перемещение кулисы, указанные средства направленного перемещения позволяют уменьшить, настолько это возможно, оказываемое на петлю усилие вертикального натяжения и, следовательно, увеличение ее размера. Появляется также возможность вязания более тонких и ровных петель. В соответствии с одним из предпочтительных вариантов выполнения изобретения, в основании кулисы между пяткой и приблизительно серединой кулисы имеется отверстие, а игла имеет крыло, вытянутое в направлении от задней части к передней по существу параллельно телу иглы и проходящее через указанное отверстие в основании кулисы, будучи вытянутым над сплошной частью кулисы, с образованием,вместе с телом иглы, вильчатого разветвления, в котором кулиса совершает направленное перемещение. Для обеспечения направленного перемещения внутренние стороны указанного разветвления, а также основание и спинка сплошной части кулисы предпочтительно выполнены в виде кулачков, обеспечивающих непрямолинейное перемещение кулисы, то есть ее подъем и опускание относительно иглы. Согласно одному из вариантов выполнения, кулиса имеет в задней части по меньшей мере одну точку опоры, взаимодействующую с телом иглы с предотвращением нежелательного опрокидывания кулисы и/или с обеспечением перемещения задней части кулисы в вертикальной плоскости относительно иглы. В этом случае по меньшей мере одна из сторон тела иглы,на которую опирается указанная точка опоры,выполнена в форме кулачка. На прилагаемых чертежах в качестве примера показан один из вариантов выполнения изобретения. Фиг. 1 изображает вид сбоку иглы с кулисным механизмом; фиг. 2 изображает иглу и кулису, отделенные друг от друга; фиг. 3 - вид сверху передней части кулисы в увеличенном масштабе; фиг. 4-11 иллюстрируют восемь последовательных положений кулисы относительно иглы, начиная с одного крайнего положения и 3 оканчивая другим крайним положением, в частности, при переносе петли. Форма иглы и кулисы описана ниже, в первую очередь, применительно к игле и кулисе, показанным на фиг. 1-3. Игла с кулисным механизмом имеет собственно иглу 1 и кулису 2, которая перекрывает иглу 1 так же, как это имеет место в конструкции, описанной в Европейском патентном документе ЕР-А-0881315. Для этого кулиса 2 выполнена с профилем в виде перевернутой буквыU, однако это сделано лишь на одном отрезке ее длины (ниже показано, почему). Игла 1 имеет, как и во всех известных системах, крючок 3. В соответствии с показанным здесь вариантом выполнения, игла 1 имеет пятку 4, которая обеспечивает возможность протягивания иглы клиньями замочной плиты. Разумеется, протяжку иглы можно осуществлять и с помощью шпонки. Примерно на середине иглы имеется крыло 5, вытянутое вперед над собственно иглой параллельно ее продольной оси, то есть параллельно направлению перемещения иглы в игольнице. Игла 1 образует вместе с крылом 5 вильчатое разветвление 6, внутренние стороны 7 и 8 которого имеют непрямолинейный контур в виде кулачка. Кулачковая сторона 7 проходит за разветвление 6, где в ней выполнено углубление 9, за которым проходит уклон 10, поднимающийся в переднем направлении. Спереди от этого уклона 10 игла, как обычно,утончается по нисходящему уклону 11, ведущему к крючку 3. Кулиса 2 имеет спереди носик 12, расположенный перед буртиком 13, а сзади снабжена пяткой 14, обеспечивающей возможность приведения ее в движение. Основание кулисы 2 выполнено в двух местах с разрывами: с одной стороны, на ее передней части, перед точкой 15,находящейся несколько позади буртика 13, а с другой стороны - в ее задней половине 16, между пяткой 14 и точкой 17 приблизительно на середине длины кулисы. На фиг. 3 представлен вид сверху передней части кулисы. Там, где U-образный профиль кулисы прерывается, образуется прорезь 18,сужающаяся на конце кулисы с образованием носика 12, на конце которого происходит соединение сторон прорези 18. Разжимание двух сторон прорези 18 может быть упругим. Разрыв 16 основания кулисы образует вырез шириной, соответствующей толщине иглы. Через этот вырез проходит крыло 5 иглы, вытянутое над собственно кулисой, то есть над ее частью 29, в которой ее основание не имеет разрыва. Снаружи этой части 29 спереди имеется уклон 19, оканчивающийся выступом 20, а сзади- небольшой прилив 21. С внутренней стороны основания кулисы имеется первый прилив 22 спереди и второй прилив 23 сзади. Между этими приливами на основании кулисы имеется незначительное углубление. 4 В задней части кулисы 2, на уровне пятки 14, имеются две точки 33 и 34 опоры, взаимодействующие соответственно с верхней стороной 35 и нижней стороной 36 тела иглы с предотвращением тем самым нежелательного опрокидывания кулисы. Эти точки опоры можно также использовать для создания какого-либо дополнительного перемещения кулисы относительно иглы, например, для смещения ее пятки 14 относительно одного из клиньев каретки замочной плиты или для получения более плавного и точного перемещения ее носика 12. В этом случае по меньшей мере одна из сторон 35, 36 тела иглы является непрямолинейной, то есть имеет форму кулачка. Точка 33 опоры образована приливом на основании кулисы, а точка 34 опоры, например, в результате выштамповки материала стенок кулисы. Что касается внутреннего профиля разветвления 6 иглы, то он имеет на крыле 5, если смотреть в направлении от конца крыла, разъединительный уклон 32, за которым следуют прилив 24, небольшое углубление и еще один слабо выраженный прилив 25, а на самой игле верхнюю часть 26 с одинаковой высотой между углублением 9 и уклоном 27, ведущим к углублению 28. Как видно на фиг. 1, когда игла находится в собранном состоянии, часть 29 кулисы находится в вильчатом разветвлении 6 иглы, которое обеспечивает направленное перемещение кулисы 2 по непрямолинейной траектории. На фиг. 1 кулиса показана в крайнем заднем положении на игле. В этом положении прилив 24 крыла 5 иглы опирается на выступ 20 кулисы, в результате чего носик 12 кулисы находится в нижнем положении на минимальной высоте относительно иглы. При этом две стороны носика 12 раздвинуты иглой 1, так что носик 12 и находящееся позади него углубление всеми своими точками расположены ниже верхнего края иглы. Полное перемещение кулисы по игле описано ниже с помощью фиг. 4-11, на которых показаны восемь последовательных положений кулисы относительно иглы, начиная с представленного на фиг. 4 положения, которое полностью идентично тому, которое проиллюстрировано на фиг. 1. Представленная здесь последовательность иллюстрирует один перенос петли. В положении, показанном на фиг. 4, выступ 20 и прилив 22 кулисы 2 расположены в разветвлении 6. Раскрытый носик 12 кулисы расположен ниже верхнего края иглы 1. Обе стороны носика 12 опираются по сторонам иглы на две отфрезерованные поверхности 30, благодаря которым толщина иглы уменьшена, и, следовательно, носик 12 раскрыт настолько, что он не превышает ширину кулисы. Петля 31, которую необходимо перенести, расположена на игле 1 таким образом, что она не оказывает никакого давления на консольно расположенную 5 кулису 2, вследствие чего предотвращено торможение последней. В этот момент носик 12 находится на высоте Н 1 относительно нижнего края иглы, то есть относительно днища паза игольницы, в котором скользит игла. Эта высота Н 1 является минимальным уровнем нахождения носика 12 на траектории перемещения кулисы. При продвижении кулисы 2 вперед ее прилив 22 поднимается по уклону 27, достигая при этом верхней части 26 (фиг. 5). При перемещении кулисы вверх она удерживается и направляется приливом 24 крыла 5 иглы. Этого подъема кулисы как раз достаточно для того, чтобы углубление в задней части носика 12 кулисы заняло положение несколько выше уровня иглы. При этом перемещении кулисы вверх носик 12 снова сходится, и петля 31 увлекается буртиком 13 кулисы. Высота Н 2, до которой доходит носик 12 кулисы, является наивысшим уровнем относительно иглы, которого может достичь движущаяся кулиса. Продолжая продвижение вперед, кулиса 2 опирается на верхнюю поверхность части 26 иглы,имеющую неизменную высоту, то есть сохраняет уровень Н 2, как это показано на фиг. 6. Далее прилив 22 сходит с части 26 иглы,при этом носик 12 кулисы опускается в направлении к крючку 3 иглы, как видно на фиг. 7. Как видно на фиг. 8, кулиса 2 в ходе дальнейшего опускания накрывает крючок 3 иглы своим носиком 12. Это перемещение соответствует перемещению закрытия обыкновенной язычковой иглы ее язычком. При дальнейшем ходе кулисы вперед ее прилив 22 подходит к уклону 10 иглы, при этом сама кулиса вместе со своим носиком 12 начинает восходящее перемещение (фиг. 9), которое продолжается до тех пор, пока носик 12 не достигнет уровня Н 4 (фиг. 10). Это восходящее перемещение позволяет предотвратить зацепление крючком 3 нитей петли 31, находящейся на кулисе. Прилив 22 кулисы 2 после прохождения крючка 3 снова опускается по уклону 11 иглы,сходя с нее, в то время как прилив 23 сменяет его на поверхности 26 иглы, а носик 12 достигает высоты Н 5, удерживаясь на этом уровне до окончания своего перемещения. Благодаря этому перемещению вниз предотвращена деформация петли 31 от растяжения (фиг. 11). В положении, показанном на фиг. 11, петля 31 может быть захвачена противоположной иглой (перенос) или же какой-либо кулисой(сбавка), как описано в Европейском патентном документе ЕР 0881315, то есть путем вхождения этой иглы или кулисы в носик 12. В соответствии с отдельными вариантами выполнения, кулиса может перекрывать иглу полностью и может иметь две пятки или более. В задней части кулисы может быть предусмотрена лишь одна точка опоры, например, обозначенная на фиг. 2 номером 34 позиции. 6 ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Игла с кулисным механизмом для вязальной машины, содержащая собственно иглу(1) с крючком (3) и кулису (2), по меньшей мере частично перекрывающую иглу и имеющую по меньшей мере одну пятку (14), носик (12) и буртик (13), при этом основание кулисы выполнено с разрезом в продольном направлении на ее передней части, где находятся носик (12) и буртик(13), с обеспечением возможности раздвигания носика, а сама кулиса выполнена с возможностью перемещения относительно иглы с обеспечением закрытия и раскрытия крючка иглы и переноса петли своим буртиком, отличающаяся тем, что она содержит средства (6) установки и направленного перемещения кулисы (2) по вертикали во всех положениях при перемещении последней относительно иглы (1), причем указанные средства исключительно и полностью обусловлены особой формой иглы и кулисы и обеспечивают перемещение кулисы по непрямолинейной траектории, управляемой во всех точках и имеющей подъемы и спуски. 2. Игла по п.1, отличающаяся тем, что в основании кулисы (2) между пяткой (14) и приблизительно серединой (17) кулисы имеется отверстие (16), а игла имеет крыло (5), вытянутое в направлении от задней части к передней,по существу, параллельно телу иглы и проходящее через указанное отверстие (16) в основании кулисы, будучи вытянутым над сплошной частью (29) кулисы, с образованием, вместе с телом иглы, вильчатого разветвления (6), в котором кулиса совершает направленное перемещение. 3. Игла по п.2, отличающаяся тем, что внутренние стороны вильчатого разветвления(29) кулисы выполнены в виде кулачков, обеспечивающих непрямолинейное перемещение кулисы, т.е. ее подъем и опускание относительно иглы. 4. Игла по п.3, отличающаяся тем, что игла(1) имеет две боковые отфрезерованные поверхности (30), способствующие уменьшению раскрытия носика (12) кулисы иглой при его опускании ниже верхнего края иглы. 5. Игла по одному из пп.1-4, отличающаяся тем, что указанное направленное перемещение происходит таким образом, что когда игла (1) находится в положении готовности к переносу петли и при этом кулиса максимально отодвинута относительно иглы, а носик кулисы размещен ниже верхнего края иглы, петля поддерживается иглой. 6. Игла по п.5, отличающаяся тем, что указанное направленное перемещение происходит таким образом, что при продвижении кулисы (2) вперед из положения максимального отвода в положение переноса петли кулиса сначала поднимается, увлекая петлю на свой буртик, затем снова опускается в положение закрытия крючка иглы, после этого снова слегка поднимается с предотвращением тем самым зацепления нитей петли крючком и, наконец, еще раз опускается с уменьшением при этом натяжения петли. 7. Игла по одному из пп.1-6, отличающаяся тем, что кулиса имеет в задней части по меньшей мере одну точку (33, 34) опоры, взаимодействующую с телом (35, 36) иглы с предотвраще нием нежелательного опрокидывания кулисы и/или с обеспечением перемещения задней части кулисы в вертикальной плоскости относительно иглы. 8. Игла по п.7, отличающаяся тем, что по меньшей мере одна из сторон (35, 36) тела иглы,на которую опирается указанная точка (33, 34) опоры, выполнена в форме кулачка.
