Устройство розжига газа

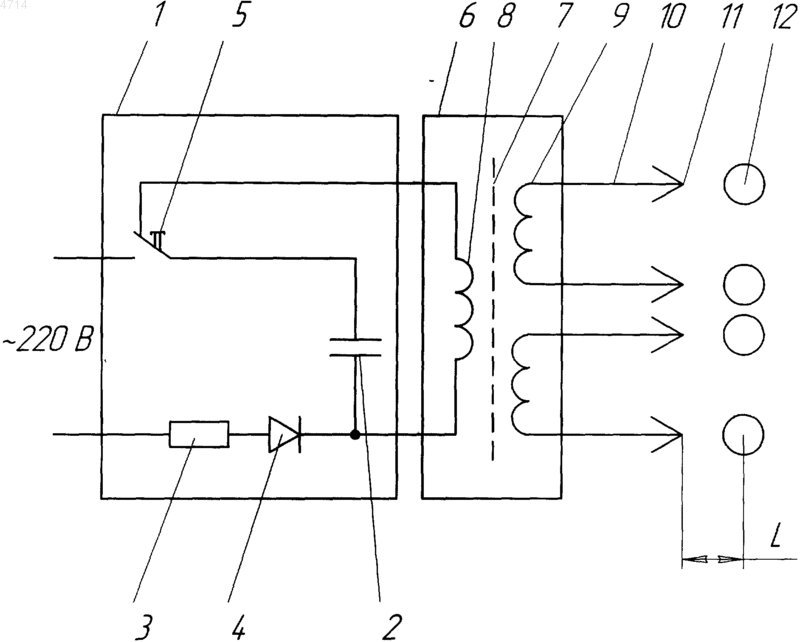

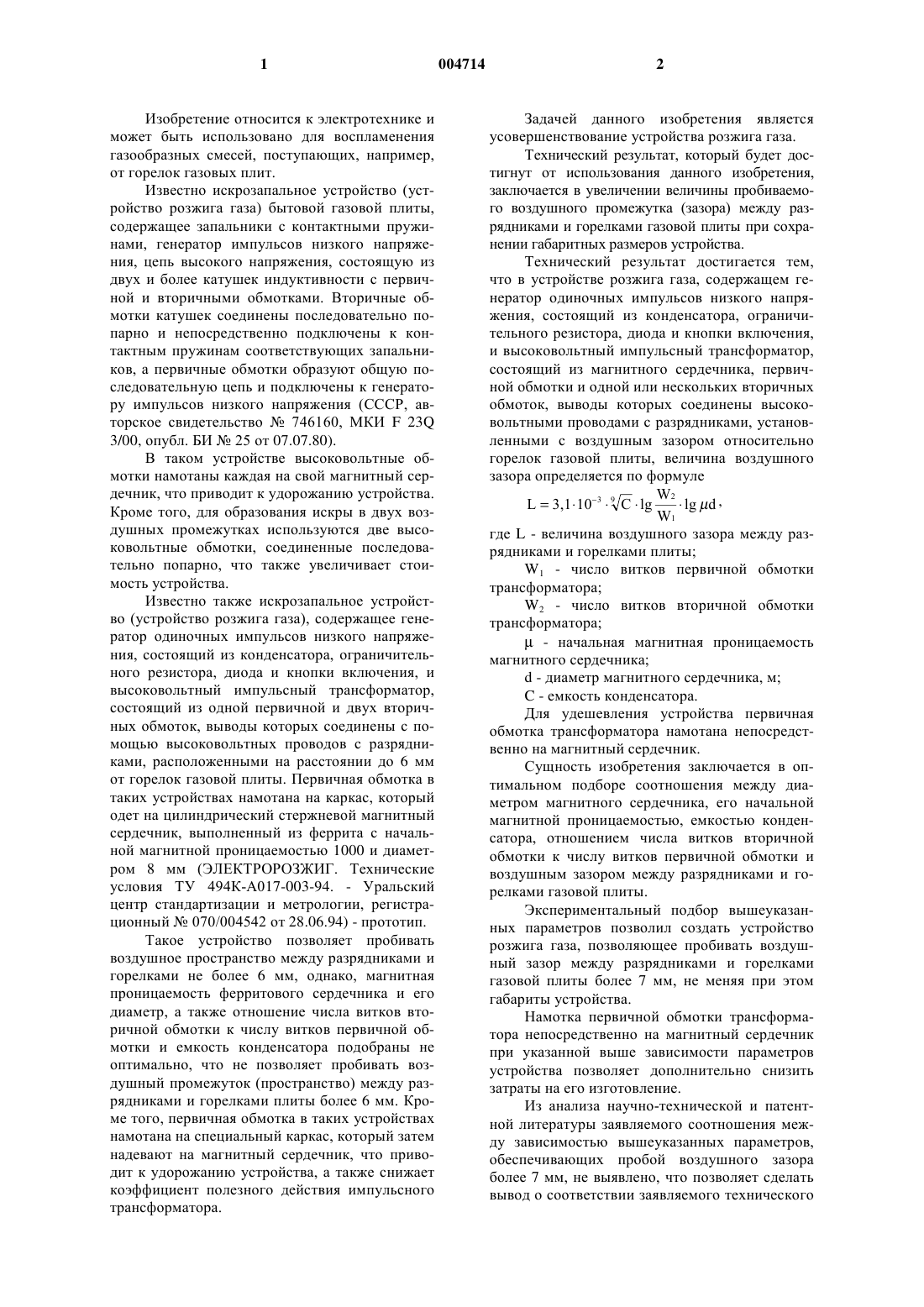

1 Изобретение относится к электротехнике и может быть использовано для воспламенения газообразных смесей, поступающих, например,от горелок газовых плит. Известно искрозапальное устройство (устройство розжига газа) бытовой газовой плиты,содержащее запальники с контактными пружинами, генератор импульсов низкого напряжения, цепь высокого напряжения, состоящую из двух и более катушек индуктивности с первичной и вторичными обмотками. Вторичные обмотки катушек соединены последовательно попарно и непосредственно подключены к контактным пружинам соответствующих запальников, а первичные обмотки образуют общую последовательную цепь и подключены к генератору импульсов низкого напряжения (СССР, авторское свидетельство 746160, МКИ F 23Q 3/00, опубл. БИ 25 от 07.07.80). В таком устройстве высоковольтные обмотки намотаны каждая на свой магнитный сердечник, что приводит к удорожанию устройства. Кроме того, для образования искры в двух воздушных промежутках используются две высоковольтные обмотки, соединенные последовательно попарно, что также увеличивает стоимость устройства. Известно также искрозапальное устройство (устройство розжига газа), содержащее генератор одиночных импульсов низкого напряжения, состоящий из конденсатора, ограничительного резистора, диода и кнопки включения, и высоковольтный импульсный трансформатор,состоящий из одной первичной и двух вторичных обмоток, выводы которых соединены с помощью высоковольтных проводов с разрядниками, расположенными на расстоянии до 6 мм от горелок газовой плиты. Первичная обмотка в таких устройствах намотана на каркас, который одет на цилиндрический стержневой магнитный сердечник, выполненный из феррита с начальной магнитной проницаемостью 1000 и диаметром 8 мм (ЭЛЕКТРОРОЗЖИГ. Технические условия ТУ 494 К-А 017-003-94. - Уральский центр стандартизации и метрологии, регистрационный 070/004542 от 28.06.94) - прототип. Такое устройство позволяет пробивать воздушное пространство между разрядниками и горелками не более 6 мм, однако, магнитная проницаемость ферритового сердечника и его диаметр, а также отношение числа витков вторичной обмотки к числу витков первичной обмотки и емкость конденсатора подобраны не оптимально, что не позволяет пробивать воздушный промежуток (пространство) между разрядниками и горелками плиты более 6 мм. Кроме того, первичная обмотка в таких устройствах намотана на специальный каркас, который затем надевают на магнитный сердечник, что приводит к удорожанию устройства, а также снижает коэффициент полезного действия импульсного трансформатора. 2 Задачей данного изобретения является усовершенствование устройства розжига газа. Технический результат, который будет достигнут от использования данного изобретения,заключается в увеличении величины пробиваемого воздушного промежутка (зазора) между разрядниками и горелками газовой плиты при сохранении габаритных размеров устройства. Технический результат достигается тем,что в устройстве розжига газа, содержащем генератор одиночных импульсов низкого напряжения, состоящий из конденсатора, ограничительного резистора, диода и кнопки включения,и высоковольтный импульсный трансформатор,состоящий из магнитного сердечника, первичной обмотки и одной или нескольких вторичных обмоток, выводы которых соединены высоковольтными проводами с разрядниками, установленными с воздушным зазором относительно горелок газовой плиты, величина воздушного зазора определяется по формулеW1 где L - величина воздушного зазора между разрядниками и горелками плиты;W1 - число витков первичной обмотки трансформатора;W2 - число витков вторичной обмотки трансформатора;- начальная магнитная проницаемость магнитного сердечника;C - емкость конденсатора. Для удешевления устройства первичная обмотка трансформатора намотана непосредственно на магнитный сердечник. Сущность изобретения заключается в оптимальном подборе соотношения между диаметром магнитного сердечника, его начальной магнитной проницаемостью, емкостью конденсатора, отношением числа витков вторичной обмотки к числу витков первичной обмотки и воздушным зазором между разрядниками и горелками газовой плиты. Экспериментальный подбор вышеуказанных параметров позволил создать устройство розжига газа, позволяющее пробивать воздушный зазор между разрядниками и горелками газовой плиты более 7 мм, не меняя при этом габариты устройства. Намотка первичной обмотки трансформатора непосредственно на магнитный сердечник при указанной выше зависимости параметров устройства позволяет дополнительно снизить затраты на его изготовление. Из анализа научно-технической и патентной литературы заявляемого соотношения между зависимостью вышеуказанных параметров,обеспечивающих пробой воздушного зазора более 7 мм, не выявлено, что позволяет сделать вывод о соответствии заявляемого технического решения критериям "новизна" и "изобретательский уровень". Изобретение поясняется чертежом, где изображена принципиальная схема устройства розжига газа бытовой газовой плиты. Устройство розжига газа содержит генератор одиночных импульсов низкого напряжения 1, включающий конденсатор 2, ограничительный резистор 3, диод 4 и кнопку включения 5. Кроме того, в устройство входит также высоковольтный импульсный трансформатор 6, состоящий из магнитного сердечника 7, первичной обмотки 8 и одной или нескольких вторичных обмоток 9, выводы которых соединены высоковольтными проводами 10 с разрядниками 11. Разрядники 11 установлены с воздушным зазором "L" относительно горелок 12. Устройство работает следующим образом. При нажатии на кнопку 5 происходит заряд конденсатора 2 через ограничительный резистор 3 и диод 4. При отпускании кнопки 5 происходит разряд конденсатора 2 через первичную обмотку 8 высоковольтного импульсного трансформатора 6. Таким образом, генератор 1 формирует одиночный импульс, подаваемый на высоковольтный импульсный трансформатор 6. Ток разряда конденсатора 2, проходящий через первичную обмотку 8, с помощью магнитного сердечника 7 наводит высокое напряжение во вторичных обмотках 9, которое по проводам 10 подаeтся на разрядники 11, расположенные на расстоянии L от горелок 12 газовой плиты. При этом между разрядниками и горелками образуется искра, поджигающая газ. Величина пробиваемого воздушного зазора L в заявляемом устройстве зависит от диаметра магнитного сердечника, его начальной магнитной проницаемости, емкости конденсатора, отношения числа витков вторичной обмотки к числу витков первичной обмотки. Пример 1. При емкости конденсатора С=1 мкФ, числе витков вторичной обмотки W2=2800, числе витков первичной обмотки W1=16, начальной магнитной проницаемости магнитного сердечника =1500 и диаметре d=0,014 м величина воздушного зазора между разрядниками 11 и горелками 12 составитL=3,1x10-3 х 1,091 х 2,21 х 1,255=0,00938 м Таким образом, заявляемое устройство позволяет осуществлять розжиг плит с величиной пробиваемого воздушного зазора более 7 мм. В прототипе же при использовании приведенной выше формулы величина пробиваемого зазора составляетL=3,1 х 10-3x1x2,149x0,903=0,00602 м,где 3,1 х 10-3 - безразмерный коэффициент, С=1 мкФ,W2=2400, W1= 17, =1000, d=0,008 м. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Устройство розжига газа, содержащее генератор одиночных импульсов низкого напряжения, состоящий из конденсатора, ограничительного резистора, диода и кнопки включения, высоковольтный импульсный трансформатор, состоящий из магнитного сердечника, первичной обмотки и одной или нескольких вторичных обмоток, выводы которых соединены высоковольтными проводами с разрядниками,установленными с воздушным зазором относительно горелок газовой плиты, отличающееся тем, что величина воздушного зазора между разрядниками и горелками плиты определяется по формулеW1 где L - величина воздушного зазора между разрядниками и горелками плиты;W1 - число витков первичной обмотки трансформатора;W2 - число витков вторичной обмотки трансформатора;- начальная магнитная проницаемость магнитного сердечника;C - емкость конденсатора. 2. Устройство по п.1, отличающееся тем,что первичная обмотка намотана непосредственно на магнитный сердечник.
