Шлем защитный

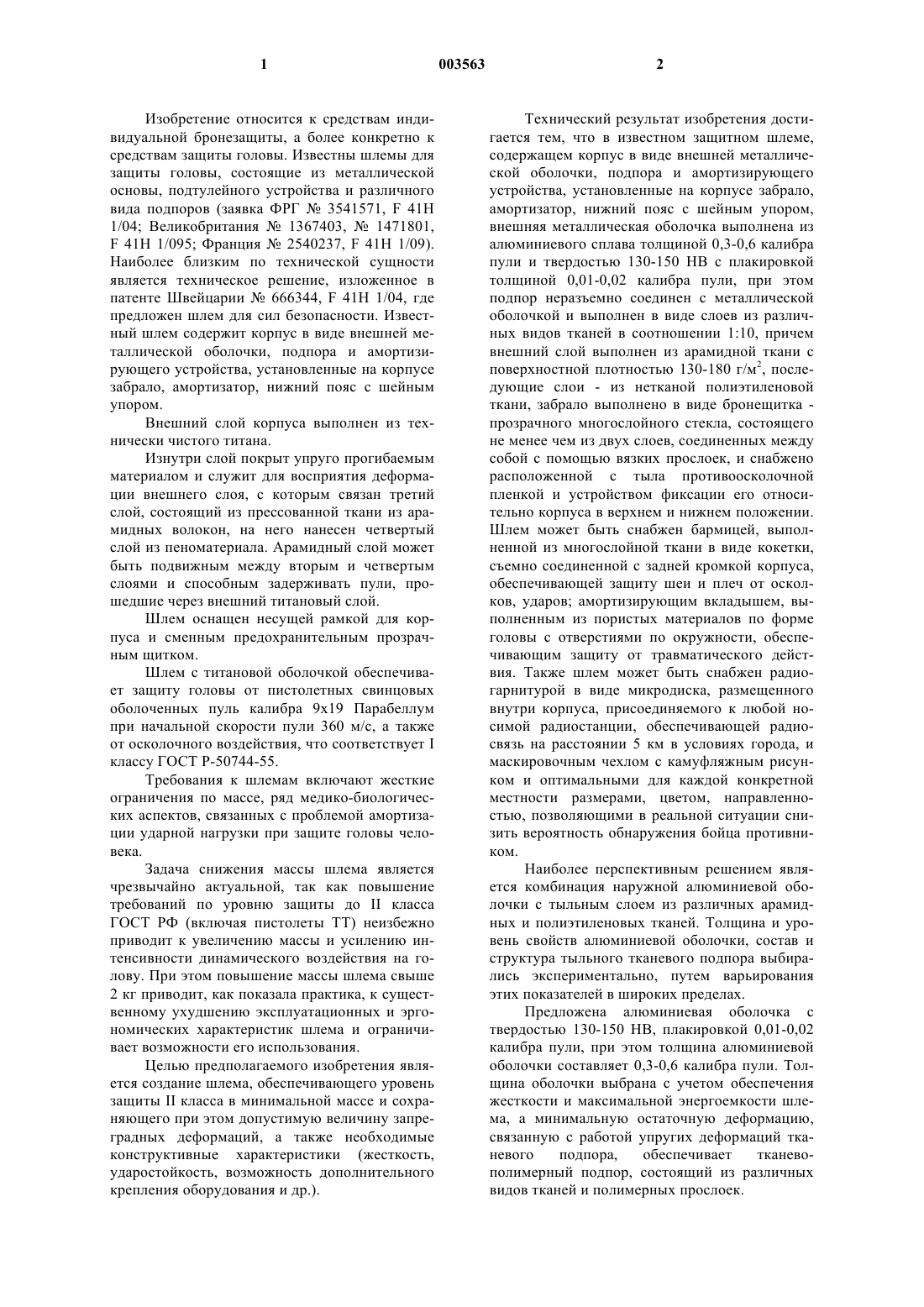

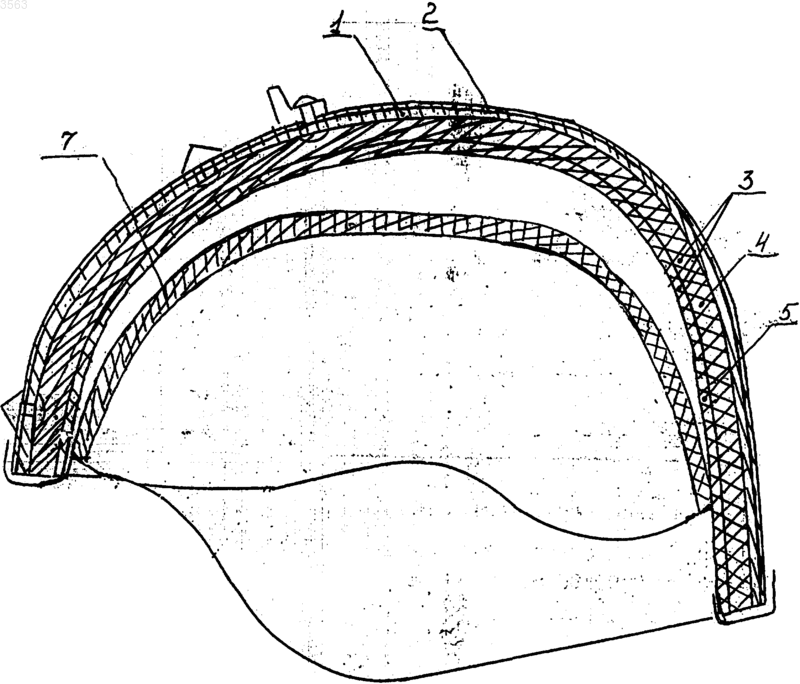

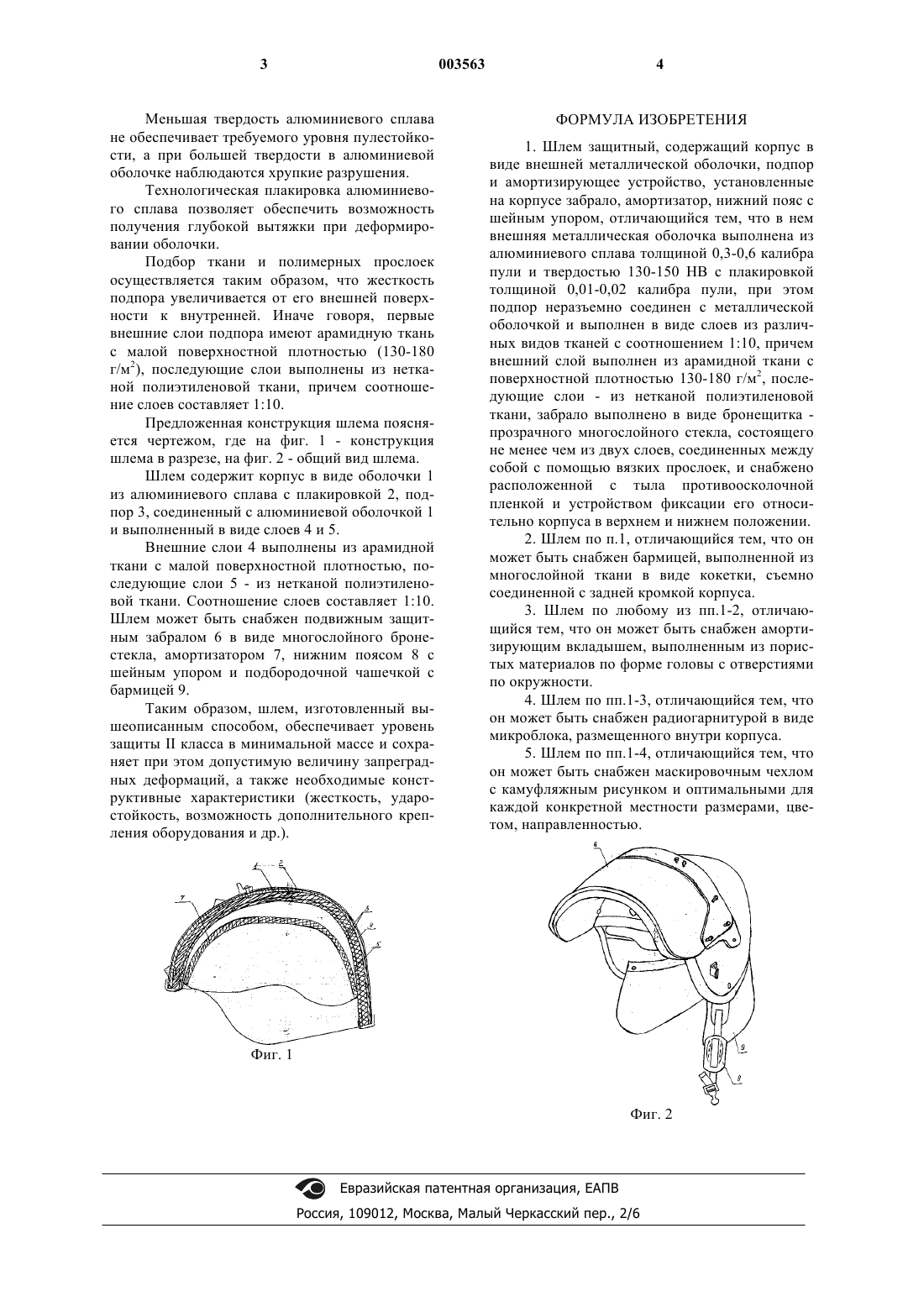

1 Изобретение относится к средствам индивидуальной бронезащиты, а более конкретно к средствам защиты головы. Известны шлемы для защиты головы, состоящие из металлической основы, подтулейного устройства и различного вида подпоров (заявка ФРГ 3541571, F 41 Н 1/04; Великобритания 1367403,1471801,F 41 Н 1/095; Франция 2540237, F 41 Н 1/09). Наиболее близким по технической сущности является техническое решение, изложенное в патенте Швейцарии 666344, F 41H 1/04, где предложен шлем для сил безопасности. Известный шлем содержит корпус в виде внешней металлической оболочки, подпора и амортизирующего устройства, установленные на корпусе забрало, амортизатор, нижний пояс с шейным упором. Внешний слой корпуса выполнен из технически чистого титана. Изнутри слой покрыт упруго прогибаемым материалом и служит для восприятия деформации внешнего слоя, с которым связан третий слой, состоящий из прессованной ткани из арамидных волокон, на него нанесен четвeртый слой из пеноматериала. Арамидный слой может быть подвижным между вторым и четвертым слоями и способным задерживать пули, прошедшие через внешний титановый слой. Шлем оснащен несущей рамкой для корпуса и сменным предохранительным прозрачным щитком. Шлем с титановой оболочкой обеспечивает защиту головы от пистолетных свинцовых оболоченных пуль калибра 9 х 19 Парабеллум при начальной скорости пули 360 м/с, а также от осколочного воздействия, что соответствует I классу ГОСТ Р-50744-55. Требования к шлемам включают жесткие ограничения по массе, ряд медико-биологических аспектов, связанных с проблемой амортизации ударной нагрузки при защите головы человека. Задача снижения массы шлема является чрезвычайно актуальной, так как повышение требований по уровню защиты до II класса ГОСТ РФ (включая пистолеты ТТ) неизбежно приводит к увеличению массы и усилению интенсивности динамического воздействия на голову. При этом повышение массы шлема свыше 2 кг приводит, как показала практика, к существенному ухудшению эксплуатационных и эргономических характеристик шлема и ограничивает возможности его использования. Целью предполагаемого изобретения является создание шлема, обеспечивающего уровень защиты II класса в минимальной массе и сохраняющего при этом допустимую величину запреградных деформаций, а также необходимые конструктивные характеристики (жесткость,ударостойкость, возможность дополнительного крепления оборудования и др.). 2 Технический результат изобретения достигается тем, что в известном защитном шлеме,содержащем корпус в виде внешней металлической оболочки, подпора и амортизирующего устройства, установленные на корпусе забрало,амортизатор, нижний пояс с шейным упором,внешняя металлическая оболочка выполнена из алюминиевого сплава толщиной 0,3-0,6 калибра пули и твердостью 130-150 НВ с плакировкой толщиной 0,01-0,02 калибра пули, при этом подпор неразъемно соединен с металлической оболочкой и выполнен в виде слоев из различных видов тканей в соотношении 1:10, причем внешний слой выполнен из арамидной ткани с поверхностной плотностью 130-180 г/м 2, последующие слои - из нетканой полиэтиленовой ткани, забрало выполнено в виде бронещитка прозрачного многослойного стекла, состоящего не менее чем из двух слоев, соединенных между собой с помощью вязких прослоек, и снабжено расположенной с тыла противоосколочной пленкой и устройством фиксации его относительно корпуса в верхнем и нижнем положении. Шлем может быть снабжен бармицей, выполненной из многослойной ткани в виде кокетки,съемно соединенной с задней кромкой корпуса,обеспечивающей защиту шеи и плеч от осколков, ударов; амортизирующим вкладышем, выполненным из пористых материалов по форме головы с отверстиями по окружности, обеспечивающим защиту от травматического действия. Также шлем может быть снабжен радиогарнитурой в виде микродиска, размещенного внутри корпуса, присоединяемого к любой носимой радиостанции, обеспечивающей радиосвязь на расстоянии 5 км в условиях города, и маскировочным чехлом с камуфляжным рисунком и оптимальными для каждой конкретной местности размерами, цветом, направленностью, позволяющими в реальной ситуации снизить вероятность обнаружения бойца противником. Наиболее перспективным решением является комбинация наружной алюминиевой оболочки с тыльным слоем из различных арамидных и полиэтиленовых тканей. Толщина и уровень свойств алюминиевой оболочки, состав и структура тыльного тканевого подпора выбирались экспериментально, путем варьирования этих показателей в широких пределах. Предложена алюминиевая оболочка с твердостью 130-150 НВ, плакировкой 0,01-0,02 калибра пули, при этом толщина алюминиевой оболочки составляет 0,3-0,6 калибра пули. Толщина оболочки выбрана с учетом обеспечения жесткости и максимальной энергоемкости шлема, а минимальную остаточную деформацию,связанную с работой упругих деформаций тканевого подпора,обеспечивает тканевополимерный подпор, состоящий из различных видов тканей и полимерных прослоек. Меньшая твердость алюминиевого сплава не обеспечивает требуемого уровня пулестойкости, а при большей твердости в алюминиевой оболочке наблюдаются хрупкие разрушения. Технологическая плакировка алюминиевого сплава позволяет обеспечить возможность получения глубокой вытяжки при деформировании оболочки. Подбор ткани и полимерных прослоек осуществляется таким образом, что жесткость подпора увеличивается от его внешней поверхности к внутренней. Иначе говоря, первые внешние слои подпора имеют арамидную ткань с малой поверхностной плотностью (130-180 г/м 2), последующие слои выполнены из нетканой полиэтиленовой ткани, причем соотношение слоев составляет 1:10. Предложенная конструкция шлема поясняется чертежом, где на фиг. 1 - конструкция шлема в разрезе, на фиг. 2 - общий вид шлема. Шлем содержит корпус в виде оболочки 1 из алюминиевого сплава с плакировкой 2, подпор 3, соединенный с алюминиевой оболочкой 1 и выполненный в виде слоев 4 и 5. Внешние слои 4 выполнены из арамидной ткани с малой поверхностной плотностью, последующие слои 5 - из нетканой полиэтиленовой ткани. Соотношение слоев составляет 1:10. Шлем может быть снабжен подвижным защитным забралом 6 в виде многослойного бронестекла, амортизатором 7, нижним поясом 8 с шейным упором и подбородочной чашечкой с бармицей 9. Таким образом, шлем, изготовленный вышеописанным способом, обеспечивает уровень защиты II класса в минимальной массе и сохраняет при этом допустимую величину запреградных деформаций, а также необходимые конструктивные характеристики (жесткость, ударостойкость, возможность дополнительного крепления оборудования и др.). 4 ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Шлем защитный, содержащий корпус в виде внешней металлической оболочки, подпор и амортизирующее устройство, установленные на корпусе забрало, амортизатор, нижний пояс с шейным упором, отличающийся тем, что в нем внешняя металлическая оболочка выполнена из алюминиевого сплава толщиной 0,3-0,6 калибра пули и твердостью 130-150 НВ с плакировкой толщиной 0,01-0,02 калибра пули, при этом подпор неразъемно соединен с металлической оболочкой и выполнен в виде слоев из различных видов тканей с соотношением 1:10, причем внешний слой выполнен из арамидной ткани с поверхностной плотностью 130-180 г/м 2, последующие слои - из нетканой полиэтиленовой ткани, забрало выполнено в виде бронещитка прозрачного многослойного стекла, состоящего не менее чем из двух слоев, соединенных между собой с помощью вязких прослоек, и снабжено расположенной с тыла противоосколочной пленкой и устройством фиксации его относительно корпуса в верхнем и нижнем положении. 2. Шлем по п.1, отличающийся тем, что он может быть снабжен бармицей, выполненной из многослойной ткани в виде кокетки, съемно соединенной с задней кромкой корпуса. 3. Шлем по любому из пп.1-2, отличающийся тем, что он может быть снабжен амортизирующим вкладышем, выполненным из пористых материалов по форме головы с отверстиями по окружности. 4. Шлем по пп.1-3, отличающийся тем, что он может быть снабжен радиогарнитурой в виде микроблока, размещенного внутри корпуса. 5. Шлем по пп.1-4, отличающийся тем, что он может быть снабжен маскировочным чехлом с камуфляжным рисунком и оптимальными для каждой конкретной местности размерами, цветом, направленностью.
