Защитный колпачок шприца

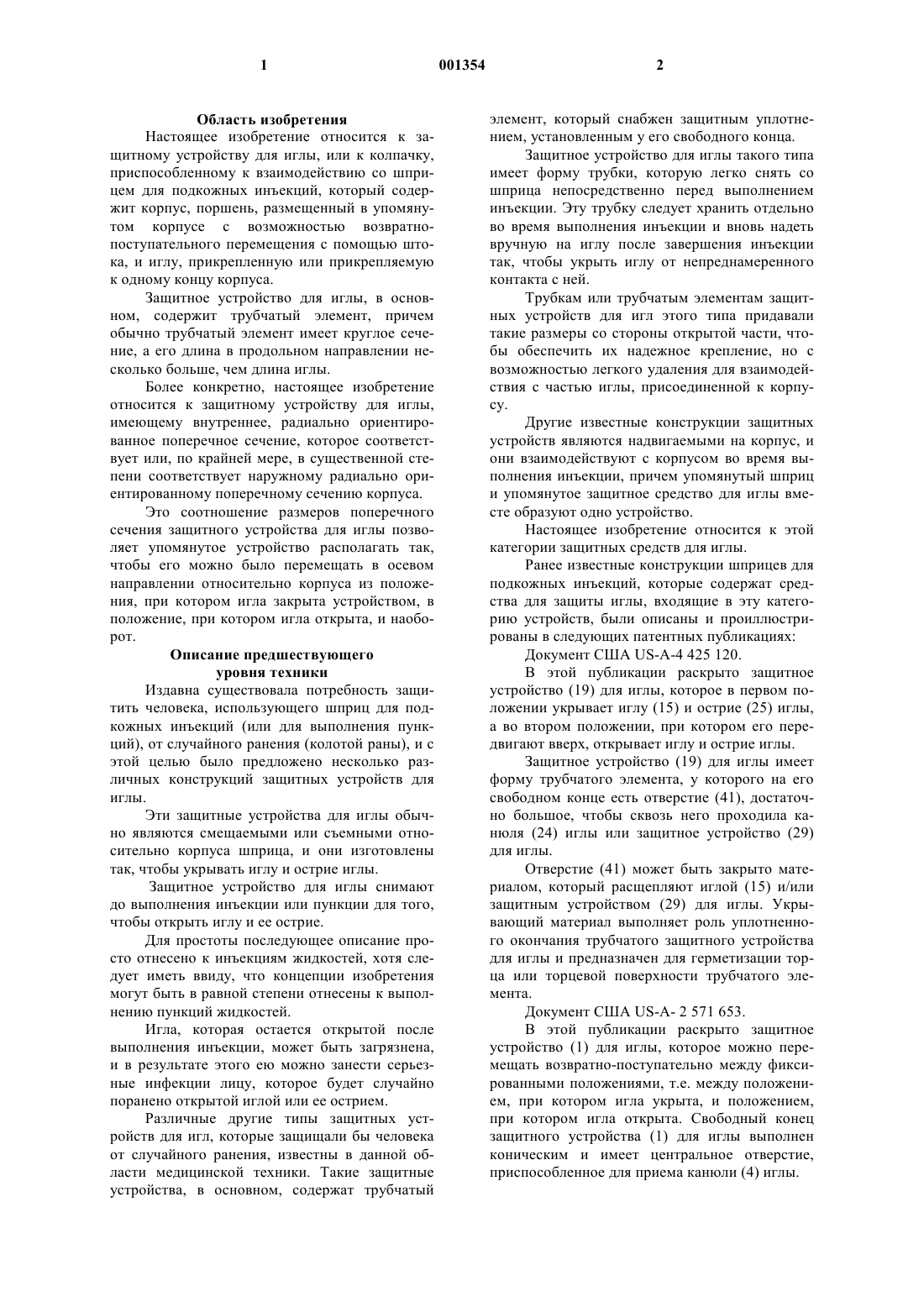

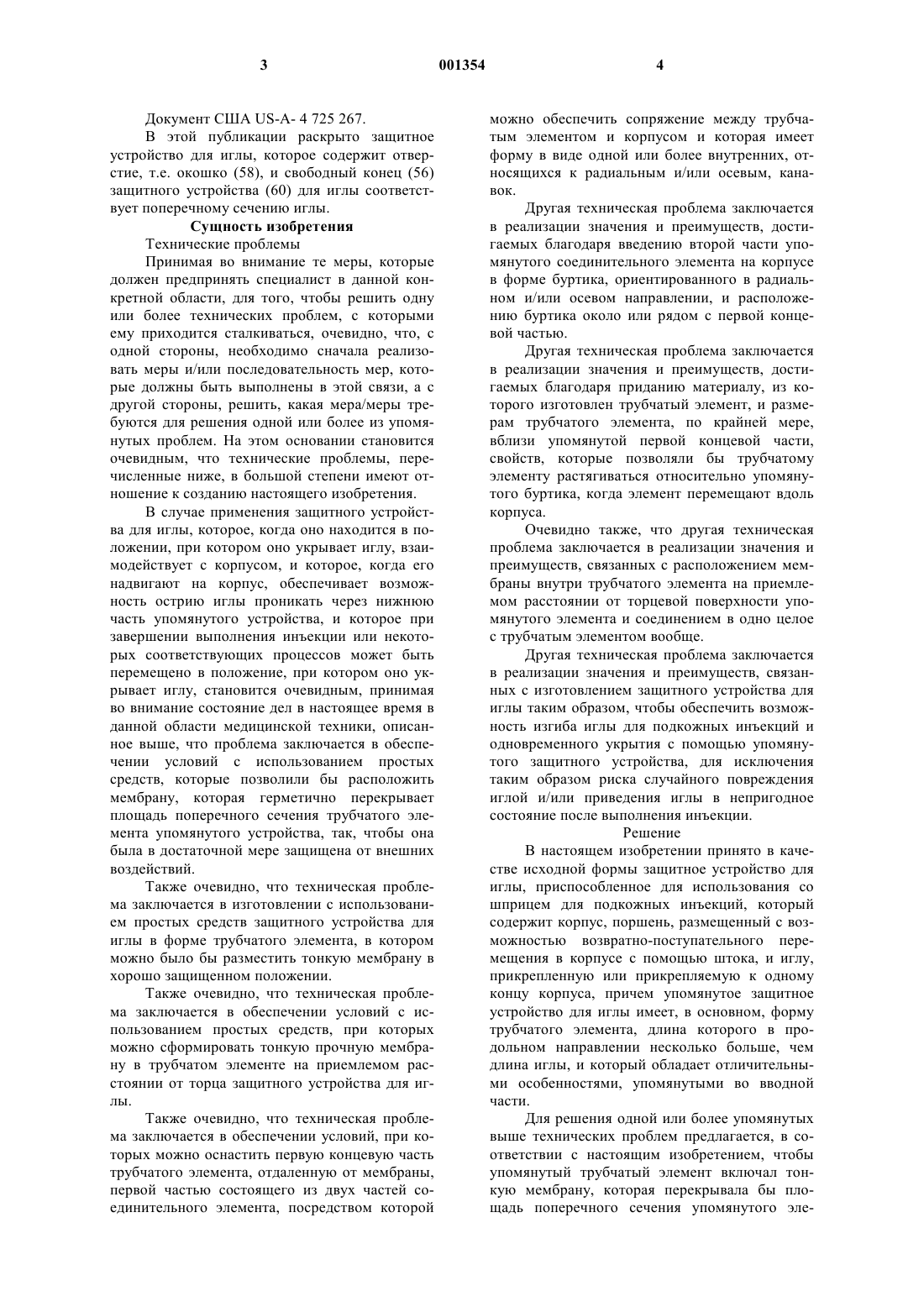

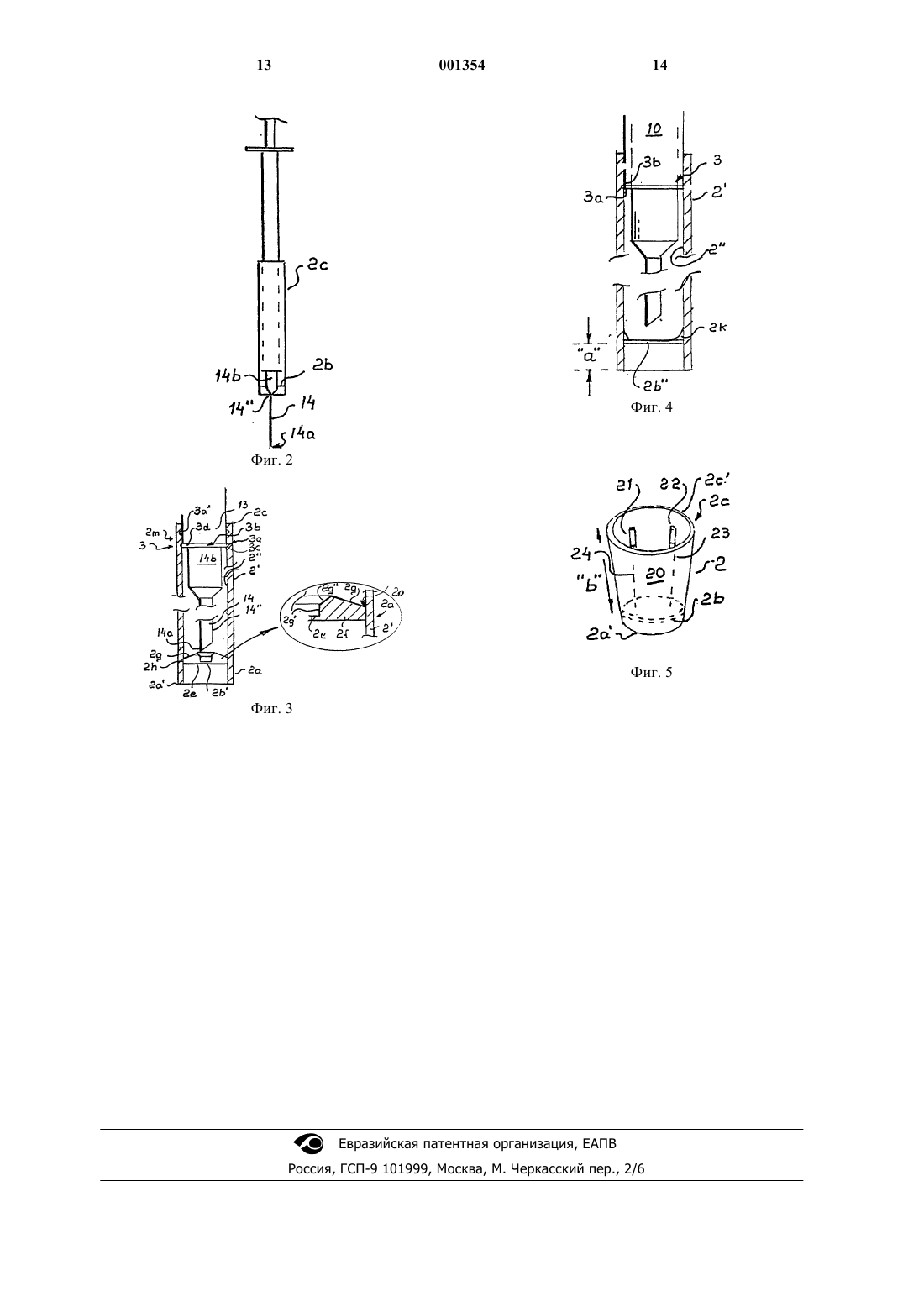

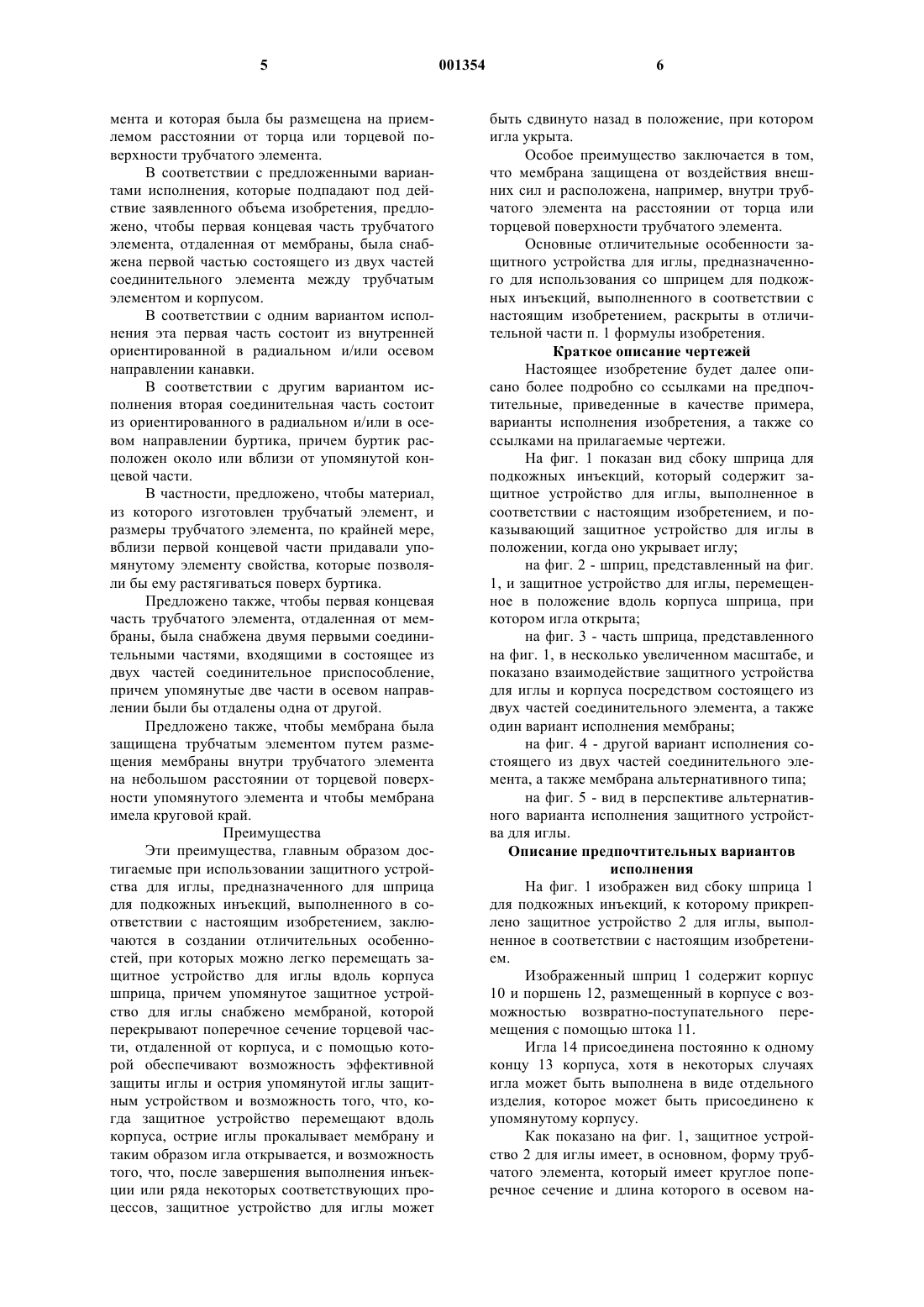

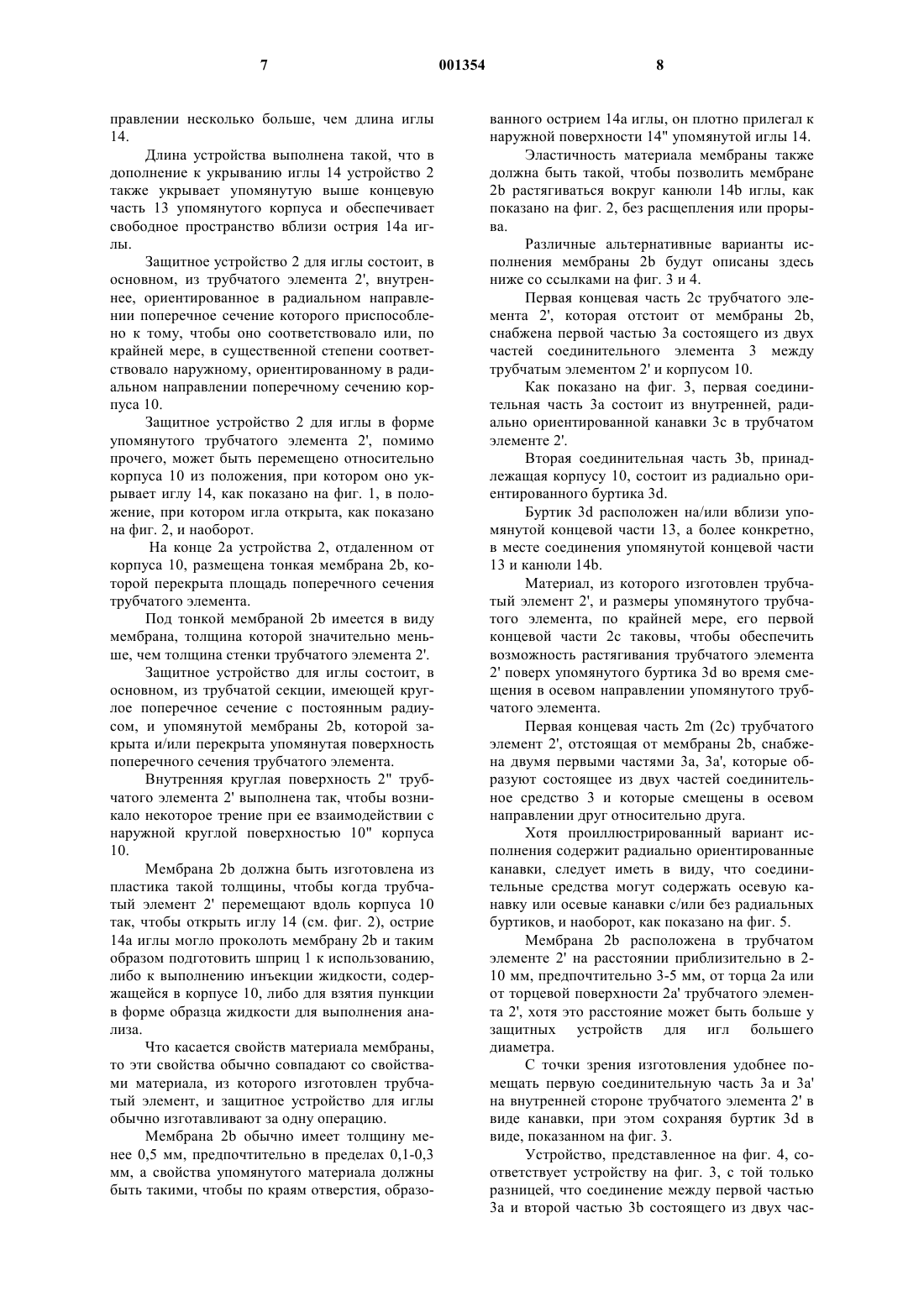

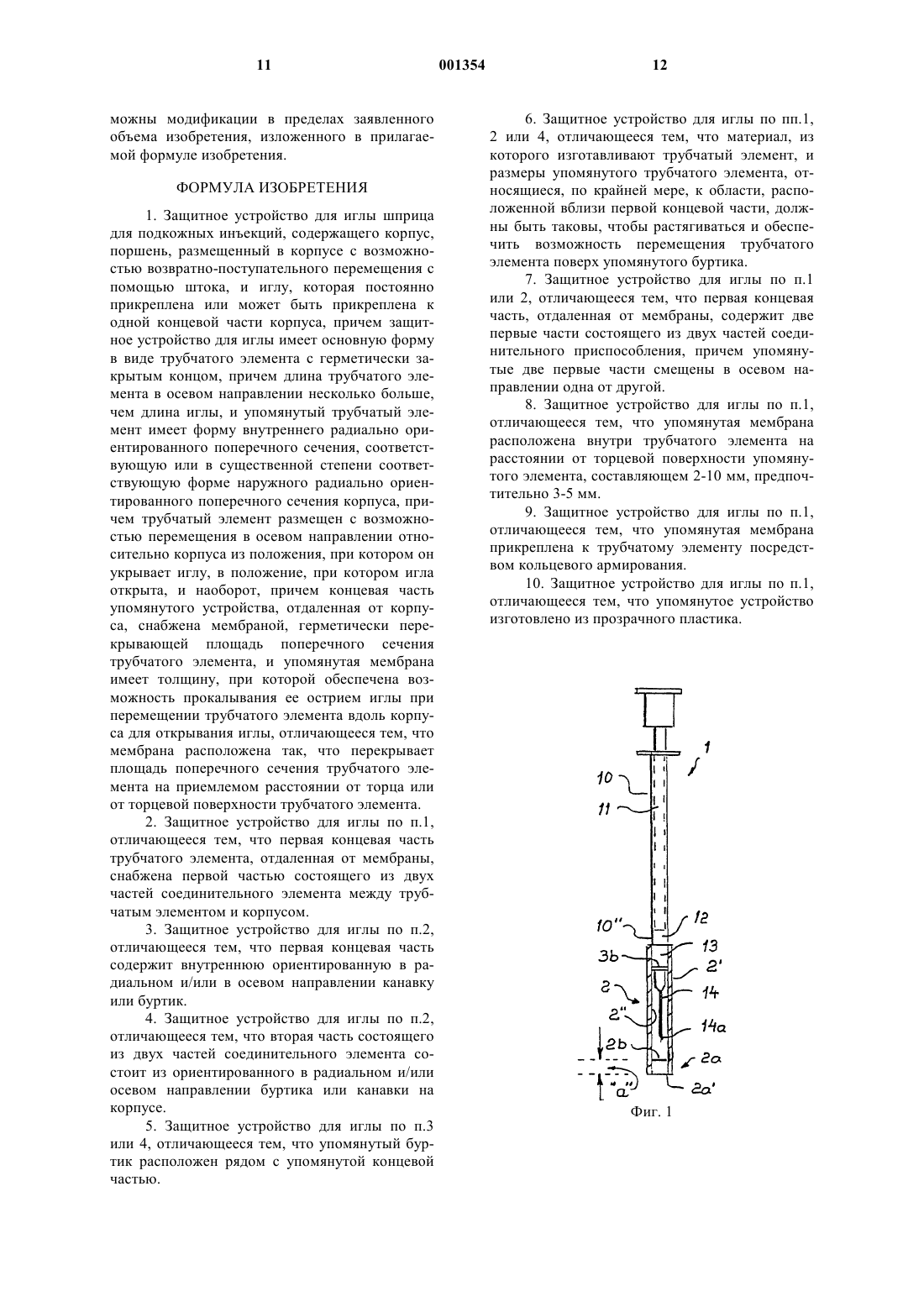

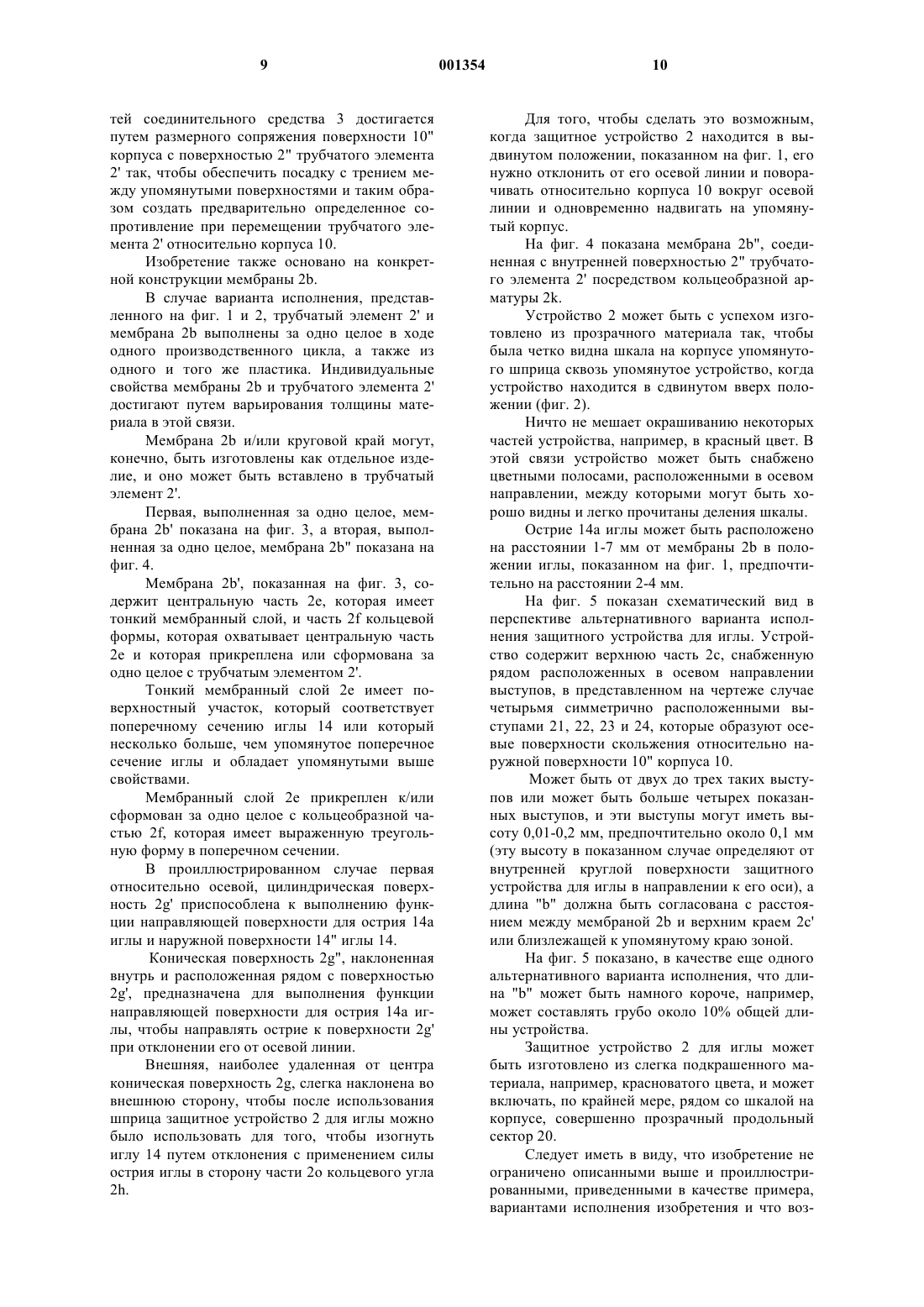

1 Область изобретения Настоящее изобретение относится к защитному устройству для иглы, или к колпачку,приспособленному к взаимодействию со шприцем для подкожных инъекций, который содержит корпус, поршень, размещенный в упомянутом корпусе с возможностью возвратнопоступательного перемещения с помощью штока, и иглу, прикрепленную или прикрепляемую к одному концу корпуса. Защитное устройство для иглы, в основном, содержит трубчатый элемент, причем обычно трубчатый элемент имеет круглое сечение, а его длина в продольном направлении несколько больше, чем длина иглы. Более конкретно, настоящее изобретение относится к защитному устройству для иглы,имеющему внутреннее, радиально ориентированное поперечное сечение, которое соответствует или, по крайней мере, в существенной степени соответствует наружному радиально ориентированному поперечному сечению корпуса. Это соотношение размеров поперечного сечения защитного устройства для иглы позволяет упомянутое устройство располагать так,чтобы его можно было перемещать в осевом направлении относительно корпуса из положения, при котором игла закрыта устройством, в положение, при котором игла открыта, и наоборот. Описание предшествующего уровня техники Издавна существовала потребность защитить человека, использующего шприц для подкожных инъекций (или для выполнения пункций), от случайного ранения (колотой раны), и с этой целью было предложено несколько различных конструкций защитных устройств для иглы. Эти защитные устройства для иглы обычно являются смещаемыми или съемными относительно корпуса шприца, и они изготовлены так, чтобы укрывать иглу и острие иглы. Защитное устройство для иглы снимают до выполнения инъекции или пункции для того,чтобы открыть иглу и ее острие. Для простоты последующее описание просто отнесено к инъекциям жидкостей, хотя следует иметь ввиду, что концепции изобретения могут быть в равной степени отнесены к выполнению пункций жидкостей. Игла, которая остается открытой после выполнения инъекции, может быть загрязнена,и в результате этого ею можно занести серьезные инфекции лицу, которое будет случайно поранено открытой иглой или ее острием. Различные другие типы защитных устройств для игл, которые защищали бы человека от случайного ранения, известны в данной области медицинской техники. Такие защитные устройства, в основном, содержат трубчатый 2 элемент, который снабжен защитным уплотнением, установленным у его свободного конца. Защитное устройство для иглы такого типа имеет форму трубки, которую легко снять со шприца непосредственно перед выполнением инъекции. Эту трубку следует хранить отдельно во время выполнения инъекции и вновь надеть вручную на иглу после завершения инъекции так, чтобы укрыть иглу от непреднамеренного контакта с ней. Трубкам или трубчатым элементам защитных устройств для игл этого типа придавали такие размеры со стороны открытой части, чтобы обеспечить их надежное крепление, но с возможностью легкого удаления для взаимодействия с частью иглы, присоединенной к корпусу. Другие известные конструкции защитных устройств являются надвигаемыми на корпус, и они взаимодействуют с корпусом во время выполнения инъекции, причем упомянутый шприц и упомянутое защитное средство для иглы вместе образуют одно устройство. Настоящее изобретение относится к этой категории защитных средств для иглы. Ранее известные конструкции шприцев для подкожных инъекций, которые содержат средства для защиты иглы, входящие в эту категорию устройств, были описаны и проиллюстрированы в следующих патентных публикациях: Документ США US-A-4 425 120. В этой публикации раскрыто защитное устройство (19) для иглы, которое в первом положении укрывает иглу (15) и острие (25) иглы,а во втором положении, при котором его передвигают вверх, открывает иглу и острие иглы. Защитное устройство (19) для иглы имеет форму трубчатого элемента, у которого на его свободном конце есть отверстие (41), достаточно большое, чтобы сквозь него проходила канюля (24) иглы или защитное устройство (29) для иглы. Отверстие (41) может быть закрыто материалом, который расщепляют иглой (15) и/или защитным устройством (29) для иглы. Укрывающий материал выполняет роль уплотненного окончания трубчатого защитного устройства для иглы и предназначен для герметизации торца или торцевой поверхности трубчатого элемента. Документ США US-A- 2 571 653. В этой публикации раскрыто защитное устройство (1) для иглы, которое можно перемещать возвратно-поступательно между фиксированными положениями, т.е. между положением, при котором игла укрыта, и положением,при котором игла открыта. Свободный конец защитного устройства (1) для иглы выполнен коническим и имеет центральное отверстие,приспособленное для приема канюли (4) иглы. 3 Документ США US-A- 4 725 267. В этой публикации раскрыто защитное устройство для иглы, которое содержит отверстие, т.е. окошко (58), и свободный конец (56) защитного устройства (60) для иглы соответствует поперечному сечению иглы. Сущность изобретения Технические проблемы Принимая во внимание те меры, которые должен предпринять специалист в данной конкретной области, для того, чтобы решить одну или более технических проблем, с которыми ему приходится сталкиваться, очевидно, что, с одной стороны, необходимо сначала реализовать меры и/или последовательность мер, которые должны быть выполнены в этой связи, а с другой стороны, решить, какая мера/меры требуются для решения одной или более из упомянутых проблем. На этом основании становится очевидным, что технические проблемы, перечисленные ниже, в большой степени имеют отношение к созданию настоящего изобретения. В случае применения защитного устройства для иглы, которое, когда оно находится в положении, при котором оно укрывает иглу, взаимодействует с корпусом, и которое, когда его надвигают на корпус, обеспечивает возможность острию иглы проникать через нижнюю часть упомянутого устройства, и которое при завершении выполнения инъекции или некоторых соответствующих процессов может быть перемещено в положение, при котором оно укрывает иглу, становится очевидным, принимая во внимание состояние дел в настоящее время в данной области медицинской техники, описанное выше, что проблема заключается в обеспечении условий с использованием простых средств, которые позволили бы расположить мембрану, которая герметично перекрывает площадь поперечного сечения трубчатого элемента упомянутого устройства, так, чтобы она была в достаточной мере защищена от внешних воздействий. Также очевидно, что техническая проблема заключается в изготовлении с использованием простых средств защитного устройства для иглы в форме трубчатого элемента, в котором можно было бы разместить тонкую мембрану в хорошо защищенном положении. Также очевидно, что техническая проблема заключается в обеспечении условий с использованием простых средств, при которых можно сформировать тонкую прочную мембрану в трубчатом элементе на приемлемом расстоянии от торца защитного устройства для иглы. Также очевидно, что техническая проблема заключается в обеспечении условий, при которых можно оснастить первую концевую часть трубчатого элемента, отдаленную от мембраны,первой частью состоящего из двух частей соединительного элемента, посредством которой 4 можно обеспечить сопряжение между трубчатым элементом и корпусом и которая имеет форму в виде одной или более внутренних, относящихся к радиальным и/или осевым, канавок. Другая техническая проблема заключается в реализации значения и преимуществ, достигаемых благодаря введению второй части упомянутого соединительного элемента на корпусе в форме буртика, ориентированного в радиальном и/или осевом направлении, и расположению буртика около или рядом с первой концевой частью. Другая техническая проблема заключается в реализации значения и преимуществ, достигаемых благодаря приданию материалу, из которого изготовлен трубчатый элемент, и размерам трубчатого элемента, по крайней мере,вблизи упомянутой первой концевой части,свойств, которые позволяли бы трубчатому элементу растягиваться относительно упомянутого буртика, когда элемент перемещают вдоль корпуса. Очевидно также, что другая техническая проблема заключается в реализации значения и преимуществ, связанных с расположением мембраны внутри трубчатого элемента на приемлемом расстоянии от торцевой поверхности упомянутого элемента и соединением в одно целое с трубчатым элементом вообще. Другая техническая проблема заключается в реализации значения и преимуществ, связанных с изготовлением защитного устройства для иглы таким образом, чтобы обеспечить возможность изгиба иглы для подкожных инъекций и одновременного укрытия с помощью упомянутого защитного устройства, для исключения таким образом риска случайного повреждения иглой и/или приведения иглы в непригодное состояние после выполнения инъекции. Решение В настоящем изобретении принято в качестве исходной формы защитное устройство для иглы, приспособленное для использования со шприцемдля подкожных инъекций, который содержит корпус, поршень, размещенный с возможностью возвратно-поступательного перемещения в корпусе с помощью штока, и иглу,прикрепленную или прикрепляемую к одному концу корпуса, причем упомянутое защитное устройство для иглы имеет, в основном, форму трубчатого элемента, длина которого в продольном направлении несколько больше, чем длина иглы, и который обладает отличительными особенностями, упомянутыми во вводной части. Для решения одной или более упомянутых выше технических проблем предлагается, в соответствии с настоящим изобретением, чтобы упомянутый трубчатый элемент включал тонкую мембрану, которая перекрывала бы площадь поперечного сечения упомянутого эле 5 мента и которая была бы размещена на приемлемом расстоянии от торца или торцевой поверхности трубчатого элемента. В соответствии с предложенными вариантами исполнения, которые подпадают под действие заявленного объема изобретения, предложено, чтобы первая концевая часть трубчатого элемента, отдаленная от мембраны, была снабжена первой частью состоящего из двух частей соединительного элемента между трубчатым элементом и корпусом. В соответствии с одним вариантом исполнения эта первая часть состоит из внутренней ориентированной в радиальном и/или осевом направлении канавки. В соответствии с другим вариантом исполнения вторая соединительная часть состоит из ориентированного в радиальном и/или в осевом направлении буртика, причем буртик расположен около или вблизи от упомянутой концевой части. В частности, предложено, чтобы материал,из которого изготовлен трубчатый элемент, и размеры трубчатого элемента, по крайней мере,вблизи первой концевой части придавали упомянутому элементу свойства, которые позволяли бы ему растягиваться поверх буртика. Предложено также, чтобы первая концевая часть трубчатого элемента, отдаленная от мембраны, была снабжена двумя первыми соединительными частями, входящими в состоящее из двух частей соединительное приспособление,причем упомянутые две части в осевом направлении были бы отдалены одна от другой. Предложено также, чтобы мембрана была защищена трубчатым элементом путем размещения мембраны внутри трубчатого элемента на небольшом расстоянии от торцевой поверхности упомянутого элемента и чтобы мембрана имела круговой край. Преимущества Эти преимущества, главным образом достигаемые при использовании защитного устройства для иглы, предназначенного для шприца для подкожных инъекций, выполненного в соответствии с настоящим изобретением, заключаются в создании отличительных особенностей, при которых можно легко перемещать защитное устройство для иглы вдоль корпуса шприца, причем упомянутое защитное устройство для иглы снабжено мембраной, которой перекрывают поперечное сечение торцевой части, отдаленной от корпуса, и с помощью которой обеспечивают возможность эффективной защиты иглы и острия упомянутой иглы защитным устройством и возможность того, что, когда защитное устройство перемещают вдоль корпуса, острие иглы прокалывает мембрану и таким образом игла открывается, и возможность того, что, после завершения выполнения инъекции или ряда некоторых соответствующих процессов, защитное устройство для иглы может 6 быть сдвинуто назад в положение, при котором игла укрыта. Особое преимущество заключается в том,что мембрана защищена от воздействия внешних сил и расположена, например, внутри трубчатого элемента на расстоянии от торца или торцевой поверхности трубчатого элемента. Основные отличительные особенности защитного устройства для иглы, предназначенного для использования со шприцем для подкожных инъекций, выполненного в соответствии с настоящим изобретением, раскрыты в отличительной части п. 1 формулы изобретения. Краткое описание чертежей Настоящее изобретение будет далее описано более подробно со ссылками на предпочтительные, приведенные в качестве примера,варианты исполнения изобретения, а также со ссылками на прилагаемые чертежи. На фиг. 1 показан вид сбоку шприца для подкожных инъекций, который содержит защитное устройство для иглы, выполненное в соответствии с настоящим изобретением, и показывающий защитное устройство для иглы в положении, когда оно укрывает иглу; на фиг. 2 - шприц, представленный на фиг. 1, и защитное устройство для иглы, перемещенное в положение вдоль корпуса шприца, при котором игла открыта; на фиг. 3 - часть шприца, представленного на фиг. 1, в несколько увеличенном масштабе, и показано взаимодействие защитного устройства для иглы и корпуса посредством состоящего из двух частей соединительного элемента, а также один вариант исполнения мембраны; на фиг. 4 - другой вариант исполнения состоящего из двух частей соединительного элемента, а также мембрана альтернативного типа; на фиг. 5 - вид в перспективе альтернативного варианта исполнения защитного устройства для иглы. Описание предпочтительных вариантов исполнения На фиг. 1 изображен вид сбоку шприца 1 для подкожных инъекций, к которому прикреплено защитное устройство 2 для иглы, выполненное в соответствии с настоящим изобретением. Изображенный шприц 1 содержит корпус 10 и поршень 12, размещенный в корпусе с возможностью возвратно-поступательного перемещения с помощью штока 11. Игла 14 присоединена постоянно к одному концу 13 корпуса, хотя в некоторых случаях игла может быть выполнена в виде отдельного изделия, которое может быть присоединено к упомянутому корпусу. Как показано на фиг. 1, защитное устройство 2 для иглы имеет, в основном, форму трубчатого элемента, который имеет круглое поперечное сечение и длина которого в осевом на 7 правлении несколько больше, чем длина иглы 14. Длина устройства выполнена такой, что в дополнение к укрыванию иглы 14 устройство 2 также укрывает упомянутую выше концевую часть 13 упомянутого корпуса и обеспечивает свободное пространство вблизи острия 14 а иглы. Защитное устройство 2 для иглы состоит, в основном, из трубчатого элемента 2', внутреннее, ориентированное в радиальном направлении поперечное сечение которого приспособлено к тому, чтобы оно соответствовало или, по крайней мере, в существенной степени соответствовало наружному, ориентированному в радиальном направлении поперечному сечению корпуса 10. Защитное устройство 2 для иглы в форме упомянутого трубчатого элемента 2', помимо прочего, может быть перемещено относительно корпуса 10 из положения, при котором оно укрывает иглу 14, как показано на фиг. 1, в положение, при котором игла открыта, как показано на фиг. 2, и наоборот. На конце 2 а устройства 2, отдаленном от корпуса 10, размещена тонкая мембрана 2b, которой перекрыта площадь поперечного сечения трубчатого элемента. Под тонкой мембраной 2b имеется в виду мембрана, толщина которой значительно меньше, чем толщина стенки трубчатого элемента 2'. Защитное устройство для иглы состоит, в основном, из трубчатой секции, имеющей круглое поперечное сечение с постоянным радиусом, и упомянутой мембраны 2b, которой закрыта и/или перекрыта упомянутая поверхность поперечного сечения трубчатого элемента. Внутренняя круглая поверхность 2" трубчатого элемента 2' выполнена так, чтобы возникало некоторое трение при ее взаимодействии с наружной круглой поверхностью 10" корпуса 10. Мембрана 2b должна быть изготовлена из пластика такой толщины, чтобы когда трубчатый элемент 2' перемещают вдоль корпуса 10 так, чтобы открыть иглу 14 (см. фиг. 2), острие 14 а иглы могло проколоть мембрану 2b и таким образом подготовить шприц 1 к использованию,либо к выполнению инъекции жидкости, содержащейся в корпусе 10, либо для взятия пункции в форме образца жидкости для выполнения анализа. Что касается свойств материала мембраны,то эти свойства обычно совпадают со свойствами материала, из которого изготовлен трубчатый элемент, и защитное устройство для иглы обычно изготавливают за одну операцию. Мембрана 2b обычно имеет толщину менее 0,5 мм, предпочтительно в пределах 0,1-0,3 мм, а свойства упомянутого материала должны быть такими, чтобы по краям отверстия, образо 001354 8 ванного острием 14 а иглы, он плотно прилегал к наружной поверхности 14" упомянутой иглы 14. Эластичность материала мембраны также должна быть такой, чтобы позволить мембране 2b растягиваться вокруг канюли 14b иглы, как показано на фиг. 2, без расщепления или прорыва. Различные альтернативные варианты исполнения мембраны 2b будут описаны здесь ниже со ссылками на фиг. 3 и 4. Первая концевая часть 2 с трубчатого элемента 2', которая отстоит от мембраны 2b,снабжена первой частью 3 а состоящего из двух частей соединительного элемента 3 между трубчатым элементом 2' и корпусом 10. Как показано на фиг. 3, первая соединительная часть 3 а состоит из внутренней, радиально ориентированной канавки 3 с в трубчатом элементе 2'. Вторая соединительная часть 3b, принадлежащая корпусу 10, состоит из радиально ориентированного буртика 3d. Буртик 3d расположен на/или вблизи упомянутой концевой части 13, а более конкретно,в месте соединения упомянутой концевой части 13 и канюли 14b. Материал, из которого изготовлен трубчатый элемент 2', и размеры упомянутого трубчатого элемента, по крайней мере, его первой концевой части 2 с таковы, чтобы обеспечить возможность растягивания трубчатого элемента 2' поверх упомянутого буртика 3d во время смещения в осевом направлении упомянутого трубчатого элемента. Первая концевая часть 2m (2 с) трубчатого элемент 2', отстоящая от мембраны 2b, снабжена двумя первыми частями 3 а, 3 а', которые образуют состоящее из двух частей соединительное средство 3 и которые смещены в осевом направлении друг относительно друга. Хотя проиллюстрированный вариант исполнения содержит радиально ориентированные канавки, следует иметь в виду, что соединительные средства могут содержать осевую канавку или осевые канавки с/или без радиальных буртиков, и наоборот, как показано на фиг. 5. Мембрана 2b расположена в трубчатом элементе 2' на расстоянии приблизительно в 210 мм, предпочтительно 3-5 мм, от торца 2 а или от торцевой поверхности 2 а' трубчатого элемента 2', хотя это расстояние может быть больше у защитных устройств для игл большего диаметра. С точки зрения изготовления удобнее помещать первую соединительную часть 3 а и 3 а' на внутренней стороне трубчатого элемента 2' в виде канавки, при этом сохраняя буртик 3d в виде, показанном на фиг. 3. Устройство, представленное на фиг. 4, соответствует устройству на фиг. 3, с той только разницей, что соединение между первой частью 3 а и второй частью 3b состоящего из двух час 9 тей соединительного средства 3 достигается путем размерного сопряжения поверхности 10" корпуса с поверхностью 2" трубчатого элемента 2' так, чтобы обеспечить посадку с трением между упомянутыми поверхностями и таким образом создать предварительно определенное сопротивление при перемещении трубчатого элемента 2' относительно корпуса 10. Изобретение также основано на конкретной конструкции мембраны 2b. В случае варианта исполнения, представленного на фиг. 1 и 2, трубчатый элемент 2' и мембрана 2b выполнены за одно целое в ходе одного производственного цикла, а также из одного и того же пластика. Индивидуальные свойства мембраны 2b и трубчатого элемента 2' достигают путем варьирования толщины материала в этой связи. Мембрана 2b и/или круговой край могут,конечно, быть изготовлены как отдельное изделие, и оно может быть вставлено в трубчатый элемент 2'. Первая, выполненная за одно целое, мембрана 2b' показана на фиг. 3, а вторая, выполненная за одно целое, мембрана 2b" показана на фиг. 4. Мембрана 2b', показанная на фиг. 3, содержит центральную часть 2 е, которая имеет тонкий мембранный слой, и часть 2f кольцевой формы, которая охватывает центральную часть 2 е и которая прикреплена или сформована за одно целое с трубчатым элементом 2'. Тонкий мембранный слой 2 е имеет поверхностный участок, который соответствует поперечному сечению иглы 14 или который несколько больше, чем упомянутое поперечное сечение иглы и обладает упомянутыми выше свойствами. Мембранный слой 2 е прикреплен к/или сформован за одно целое с кольцеобразной частью 2f, которая имеет выраженную треугольную форму в поперечном сечении. В проиллюстрированном случае первая относительно осевой, цилиндрическая поверхность 2g' приспособлена к выполнению функции направляющей поверхности для острия 14 а иглы и наружной поверхности 14" иглы 14. Коническая поверхность 2g", наклоненная внутрь и расположенная рядом с поверхностью 2g', предназначена для выполнения функции направляющей поверхности для острия 14 а иглы, чтобы направлять острие к поверхности 2g' при отклонении его от осевой линии. Внешняя, наиболее удаленная от центра коническая поверхность 2g, слегка наклонена во внешнюю сторону, чтобы после использования шприца защитное устройство 2 для иглы можно было использовать для того, чтобы изогнуть иглу 14 путем отклонения с применением силы острия иглы в сторону части 2 о кольцевого угла 2h. 10 Для того, чтобы сделать это возможным,когда защитное устройство 2 находится в выдвинутом положении, показанном на фиг. 1, его нужно отклонить от его осевой линии и поворачивать относительно корпуса 10 вокруг осевой линии и одновременно надвигать на упомянутый корпус. На фиг. 4 показана мембрана 2b", соединенная с внутренней поверхностью 2" трубчатого элемента 2' посредством кольцеобразной арматуры 2k. Устройство 2 может быть с успехом изготовлено из прозрачного материала так, чтобы была четко видна шкала на корпусе упомянутого шприца сквозь упомянутое устройство, когда устройство находится в сдвинутом вверх положении (фиг. 2). Ничто не мешает окрашиванию некоторых частей устройства, например, в красный цвет. В этой связи устройство может быть снабжено цветными полосами, расположенными в осевом направлении, между которыми могут быть хорошо видны и легко прочитаны деления шкалы. Острие 14 а иглы может быть расположено на расстоянии 1-7 мм от мембраны 2b в положении иглы, показанном на фиг. 1, предпочтительно на расстоянии 2-4 мм. На фиг. 5 показан схематический вид в перспективе альтернативного варианта исполнения защитного устройства для иглы. Устройство содержит верхнюю часть 2 с, снабженную рядом расположенных в осевом направлении выступов, в представленном на чертеже случае четырьмя симметрично расположенными выступами 21, 22, 23 и 24, которые образуют осевые поверхности скольжения относительно наружной поверхности 10" корпуса 10. Может быть от двух до трех таких выступов или может быть больше четырех показанных выступов, и эти выступы могут иметь высоту 0,01-0,2 мм, предпочтительно около 0,1 мм(эту высоту в показанном случае определяют от внутренней круглой поверхности защитного устройства для иглы в направлении к его оси), а длина "b" должна быть согласована с расстоянием между мембраной 2b и верхним краем 2 с' или близлежащей к упомянутому краю зоной. На фиг. 5 показано, в качестве еще одного альтернативного варианта исполнения, что длина "b" может быть намного короче, например,может составлять грубо около 10% общей длины устройства. Защитное устройство 2 для иглы может быть изготовлено из слегка подкрашенного материала, например, красноватого цвета, и может включать, по крайней мере, рядом со шкалой на корпусе, совершенно прозрачный продольный сектор 20. Следует иметь в виду, что изобретение не ограничено описанными выше и проиллюстрированными, приведенными в качестве примера,вариантами исполнения изобретения и что воз 11 можны модификации в пределах заявленного объема изобретения, изложенного в прилагаемой формуле изобретения. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Защитное устройство для иглы шприца для подкожных инъекций, содержащего корпус,поршень, размещенный в корпусе с возможностью возвратно-поступательного перемещения с помощью штока, и иглу, которая постоянно прикреплена или может быть прикреплена к одной концевой части корпуса, причем защитное устройство для иглы имеет основную форму в виде трубчатого элемента с герметически закрытым концом, причем длина трубчатого элемента в осевом направлении несколько больше,чем длина иглы, и упомянутый трубчатый элемент имеет форму внутреннего радиально ориентированного поперечного сечения, соответствующую или в существенной степени соответствующую форме наружного радиально ориентированного поперечного сечения корпуса, причем трубчатый элемент размещен с возможностью перемещения в осевом направлении относительно корпуса из положения, при котором он укрывает иглу, в положение, при котором игла открыта, и наоборот, причем концевая часть упомянутого устройства, отдаленная от корпуса, снабжена мембраной, герметически перекрывающей площадь поперечного сечения трубчатого элемента, и упомянутая мембрана имеет толщину, при которой обеспечена возможность прокалывания ее острием иглы при перемещении трубчатого элемента вдоль корпуса для открывания иглы, отличающееся тем, что мембрана расположена так, что перекрывает площадь поперечного сечения трубчатого элемента на приемлемом расстоянии от торца или от торцевой поверхности трубчатого элемента. 2. Защитное устройство для иглы по п.1,отличающееся тем, что первая концевая часть трубчатого элемента, отдаленная от мембраны,снабжена первой частью состоящего из двух частей соединительного элемента между трубчатым элементом и корпусом. 3. Защитное устройство для иглы по п.2,отличающееся тем, что первая концевая часть содержит внутреннюю ориентированную в радиальном и/или в осевом направлении канавку или буртик. 4. Защитное устройство для иглы по п.2,отличающееся тем, что вторая часть состоящего из двух частей соединительного элемента состоит из ориентированного в радиальном и/или осевом направлении буртика или канавки на корпусе. 5. Защитное устройство для иглы по п.3 или 4, отличающееся тем, что упомянутый буртик расположен рядом с упомянутой концевой частью. 12 6. Защитное устройство для иглы по пп.1,2 или 4, отличающееся тем, что материал, из которого изготавливают трубчатый элемент, и размеры упомянутого трубчатого элемента, относящиеся, по крайней мере, к области, расположенной вблизи первой концевой части, должны быть таковы, чтобы растягиваться и обеспечить возможность перемещения трубчатого элемента поверх упомянутого буртика. 7. Защитное устройство для иглы по п.1 или 2, отличающееся тем, что первая концевая часть, отдаленная от мембраны, содержит две первые части состоящего из двух частей соединительного приспособления, причем упомянутые две первые части смещены в осевом направлении одна от другой. 8. Защитное устройство для иглы по п.1,отличающееся тем, что упомянутая мембрана расположена внутри трубчатого элемента на расстоянии от торцевой поверхности упомянутого элемента, составляющем 2-10 мм, предпочтительно 3-5 мм. 9. Защитное устройство для иглы по п.1,отличающееся тем, что упомянутая мембрана прикреплена к трубчатому элементу посредством кольцевого армирования. 10. Защитное устройство для иглы по п.1,отличающееся тем, что упомянутое устройство изготовлено из прозрачного пластика.
