Привод для передачи усилия в очистном комбайне для длинного забоя

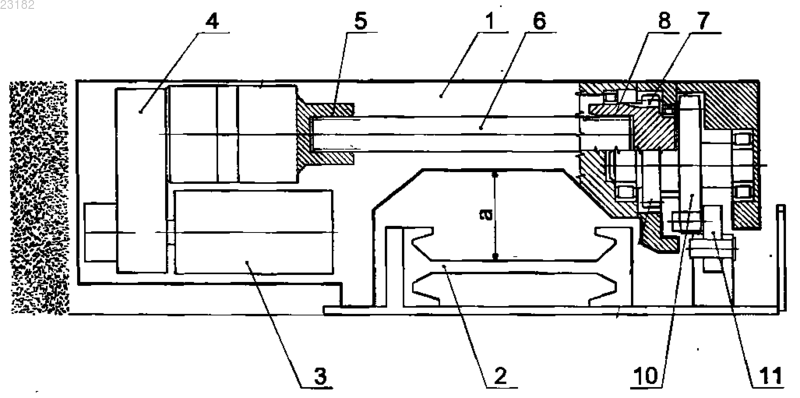

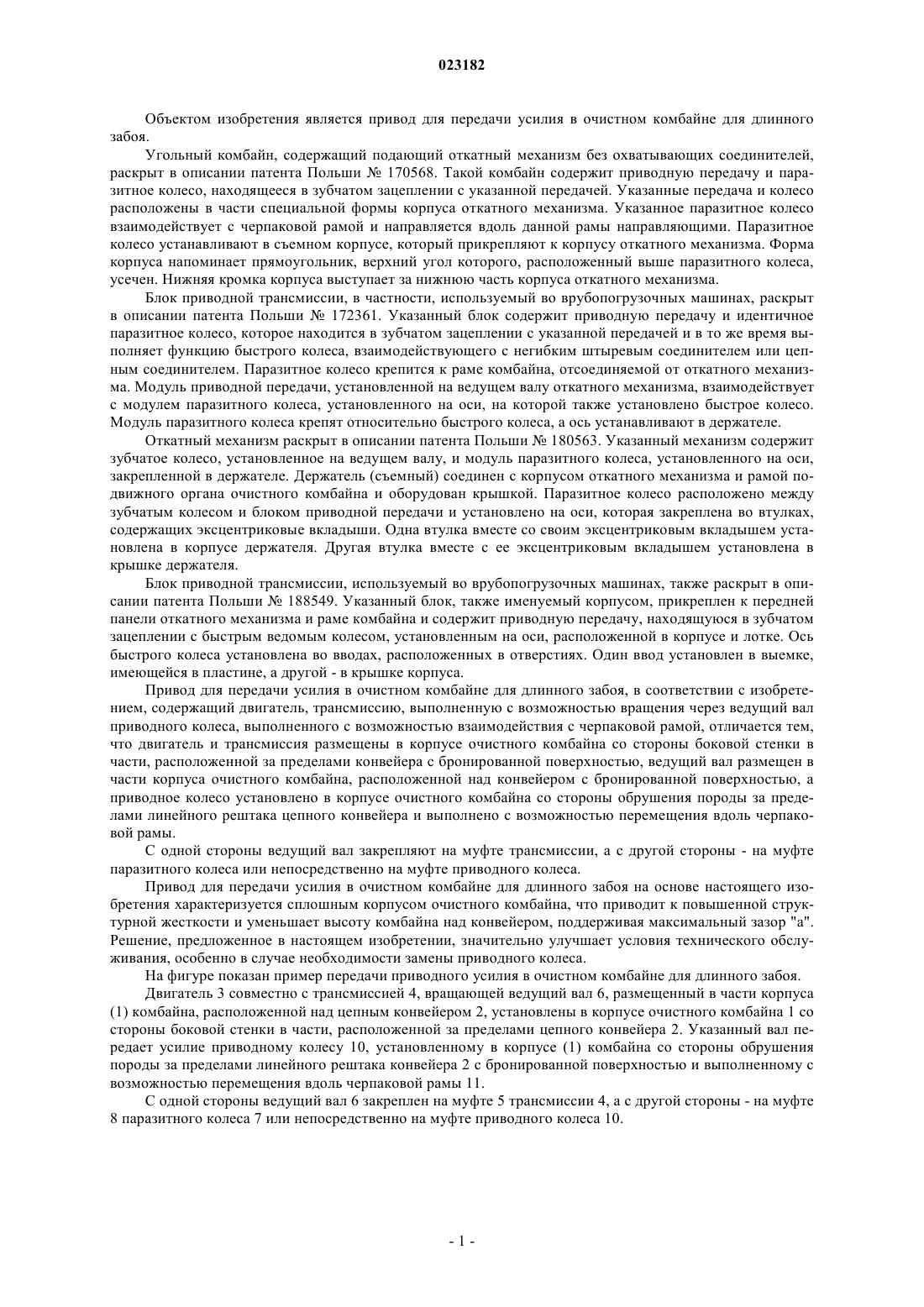

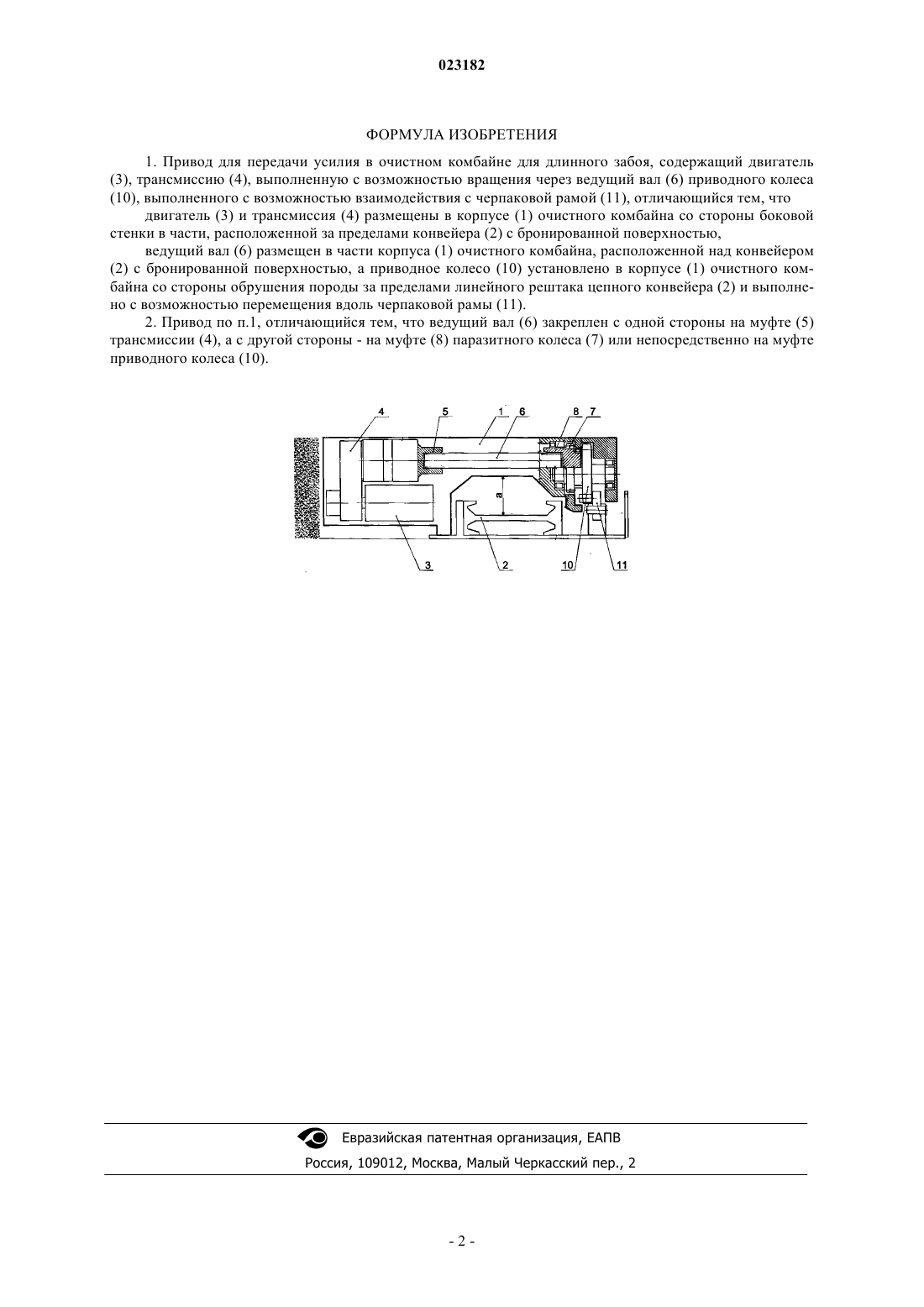

ПРИВОД ДЛЯ ПЕРЕДАЧИ УСИЛИЯ В ОЧИСТНОМ КОМБАЙНЕ ДЛЯ ДЛИННОГО ЗАБОЯ Предложен привод для передачи усилия в очистном комбайне для длинного забоя, содержащий двигатель (3), трансмиссию (4), выполненную с возможностью вращения через ведущий вал (6) приводного колеса (10), выполненного с возможностью взаимодействия с черпаковой рамой (11),отличающийся тем, что двигатель (3) и трансмиссия (4) размещены в корпусе (1) очистного комбайна со стороны боковой стенки в части, расположенной за пределами конвейера (2) с бронированной поверхностью, ведущий вал (6) размещен в части корпуса (1) очистного комбайна,расположенной над конвейером (2) с бронированной поверхностью, а приводное колесо (10) установлено в корпусе (1) очистного комбайна со стороны обрушения породы за пределами линейного рештака цепного конвейера (2) и выполнено с возможностью перемещения вдоль черпаковой рамы (11). Объектом изобретения является привод для передачи усилия в очистном комбайне для длинного забоя. Угольный комбайн, содержащий подающий откатный механизм без охватывающих соединителей,раскрыт в описании патента Польши 170568. Такой комбайн содержит приводную передачу и паразитное колесо, находящееся в зубчатом зацеплении с указанной передачей. Указанные передача и колесо расположены в части специальной формы корпуса откатного механизма. Указанное паразитное колесо взаимодействует с черпаковой рамой и направляется вдоль данной рамы направляющими. Паразитное колесо устанавливают в съемном корпусе, который прикрепляют к корпусу откатного механизма. Форма корпуса напоминает прямоугольник, верхний угол которого, расположенный выше паразитного колеса,усечен. Нижняя кромка корпуса выступает за нижнюю часть корпуса откатного механизма. Блок приводной трансмиссии, в частности, используемый во врубопогрузочных машинах, раскрыт в описании патента Польши 172361. Указанный блок содержит приводную передачу и идентичное паразитное колесо, которое находится в зубчатом зацеплении с указанной передачей и в то же время выполняет функцию быстрого колеса, взаимодействующего с негибким штыревым соединителем или цепным соединителем. Паразитное колесо крепится к раме комбайна, отсоединяемой от откатного механизма. Модуль приводной передачи, установленной на ведущем валу откатного механизма, взаимодействует с модулем паразитного колеса, установленного на оси, на которой также установлено быстрое колесо. Модуль паразитного колеса крепят относительно быстрого колеса, а ось устанавливают в держателе. Откатный механизм раскрыт в описании патента Польши 180563. Указанный механизм содержит зубчатое колесо, установленное на ведущем валу, и модуль паразитного колеса, установленного на оси,закрепленной в держателе. Держатель (съемный) соединен с корпусом откатного механизма и рамой подвижного органа очистного комбайна и оборудован крышкой. Паразитное колесо расположено между зубчатым колесом и блоком приводной передачи и установлено на оси, которая закреплена во втулках,содержащих эксцентриковые вкладыши. Одна втулка вместе со своим эксцентриковым вкладышем установлена в корпусе держателя. Другая втулка вместе с ее эксцентриковым вкладышем установлена в крышке держателя. Блок приводной трансмиссии, используемый во врубопогрузочных машинах, также раскрыт в описании патента Польши 188549. Указанный блок, также именуемый корпусом, прикреплен к передней панели откатного механизма и раме комбайна и содержит приводную передачу, находящуюся в зубчатом зацеплении с быстрым ведомым колесом, установленным на оси, расположенной в корпусе и лотке. Ось быстрого колеса установлена во вводах, расположенных в отверстиях. Один ввод установлен в выемке,имеющейся в пластине, а другой - в крышке корпуса. Привод для передачи усилия в очистном комбайне для длинного забоя, в соответствии с изобретением, содержащий двигатель, трансмиссию, выполненную с возможностью вращения через ведущий вал приводного колеса, выполненного с возможностью взаимодействия с черпаковой рамой, отличается тем,что двигатель и трансмиссия размещены в корпусе очистного комбайна со стороны боковой стенки в части, расположенной за пределами конвейера с бронированной поверхностью, ведущий вал размещен в части корпуса очистного комбайна, расположенной над конвейером с бронированной поверхностью, а приводное колесо установлено в корпусе очистного комбайна со стороны обрушения породы за пределами линейного рештака цепного конвейера и выполнено с возможностью перемещения вдоль черпаковой рамы. С одной стороны ведущий вал закрепляют на муфте трансмиссии, а с другой стороны - на муфте паразитного колеса или непосредственно на муфте приводного колеса. Привод для передачи усилия в очистном комбайне для длинного забоя на основе настоящего изобретения характеризуется сплошным корпусом очистного комбайна, что приводит к повышенной структурной жесткости и уменьшает высоту комбайна над конвейером, поддерживая максимальный зазор "а". Решение, предложенное в настоящем изобретении, значительно улучшает условия технического обслуживания, особенно в случае необходимости замены приводного колеса. На фигуре показан пример передачи приводного усилия в очистном комбайне для длинного забоя. Двигатель 3 совместно с трансмиссией 4, вращающей ведущий вал 6, размещенный в части корпуса(1) комбайна, расположенной над цепным конвейером 2, установлены в корпусе очистного комбайна 1 со стороны боковой стенки в части, расположенной за пределами цепного конвейера 2. Указанный вал передает усилие приводному колесу 10, установленному в корпусе (1) комбайна со стороны обрушения породы за пределами линейного рештака конвейера 2 с бронированной поверхностью и выполненному с возможностью перемещения вдоль черпаковой рамы 11. С одной стороны ведущий вал 6 закреплен на муфте 5 трансмиссии 4, а с другой стороны - на муфте 8 паразитного колеса 7 или непосредственно на муфте приводного колеса 10. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Привод для передачи усилия в очистном комбайне для длинного забоя, содержащий двигатель(3), трансмиссию (4), выполненную с возможностью вращения через ведущий вал (6) приводного колеса(10), выполненного с возможностью взаимодействия с черпаковой рамой (11), отличающийся тем, что двигатель (3) и трансмиссия (4) размещены в корпусе (1) очистного комбайна со стороны боковой стенки в части, расположенной за пределами конвейера (2) с бронированной поверхностью,ведущий вал (6) размещен в части корпуса (1) очистного комбайна, расположенной над конвейером(2) с бронированной поверхностью, а приводное колесо (10) установлено в корпусе (1) очистного комбайна со стороны обрушения породы за пределами линейного рештака цепного конвейера (2) и выполнено с возможностью перемещения вдоль черпаковой рамы (11). 2. Привод по п.1, отличающийся тем, что ведущий вал (6) закреплен с одной стороны на муфте (5) трансмиссии (4), а с другой стороны - на муфте (8) паразитного колеса (7) или непосредственно на муфте приводного колеса (10).
