Планировщик балластной призмы для балластировки рельсового пути

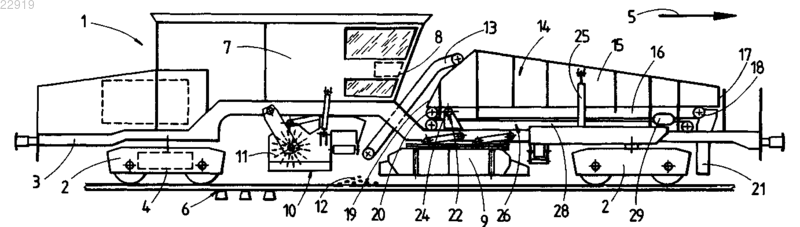

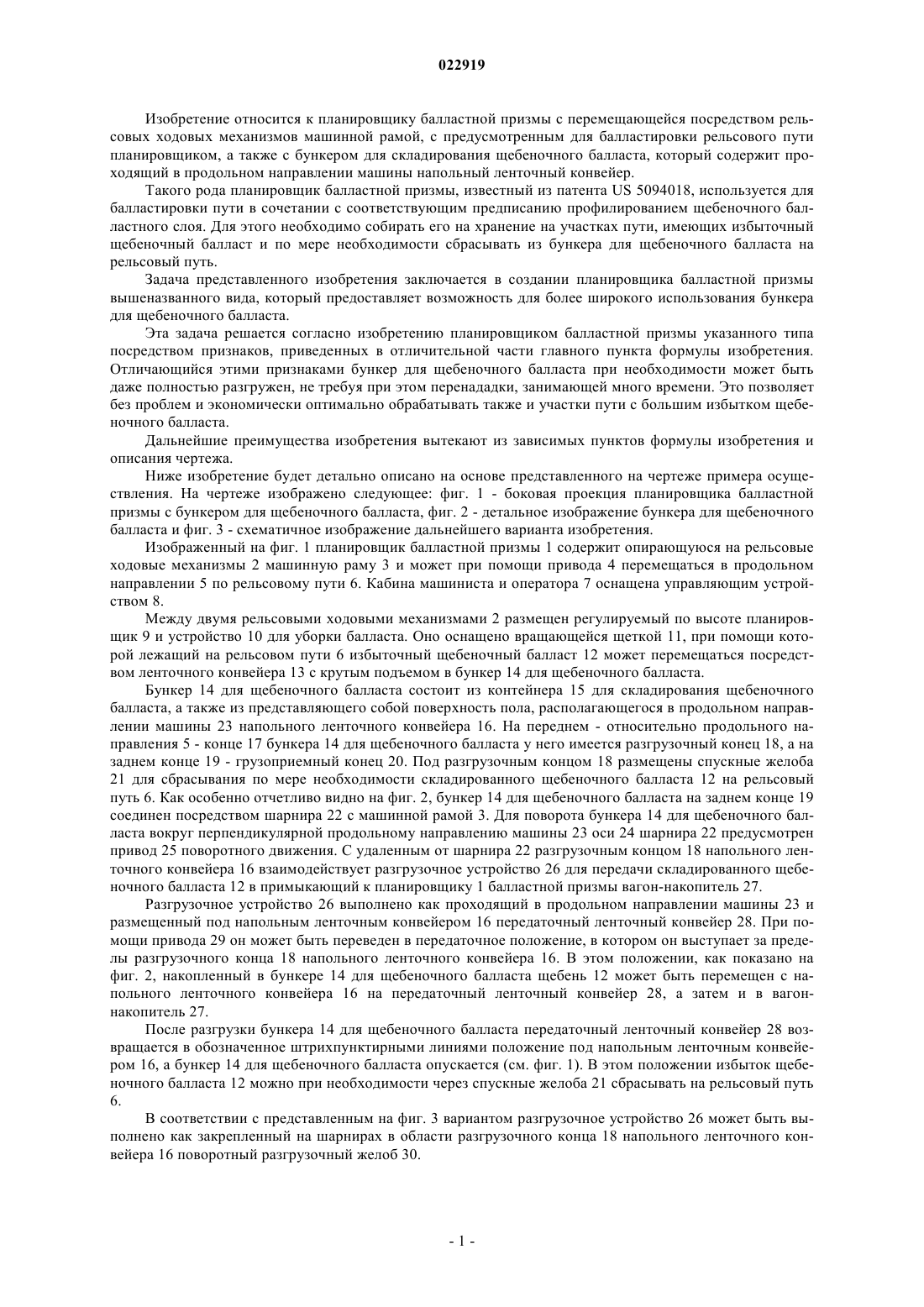

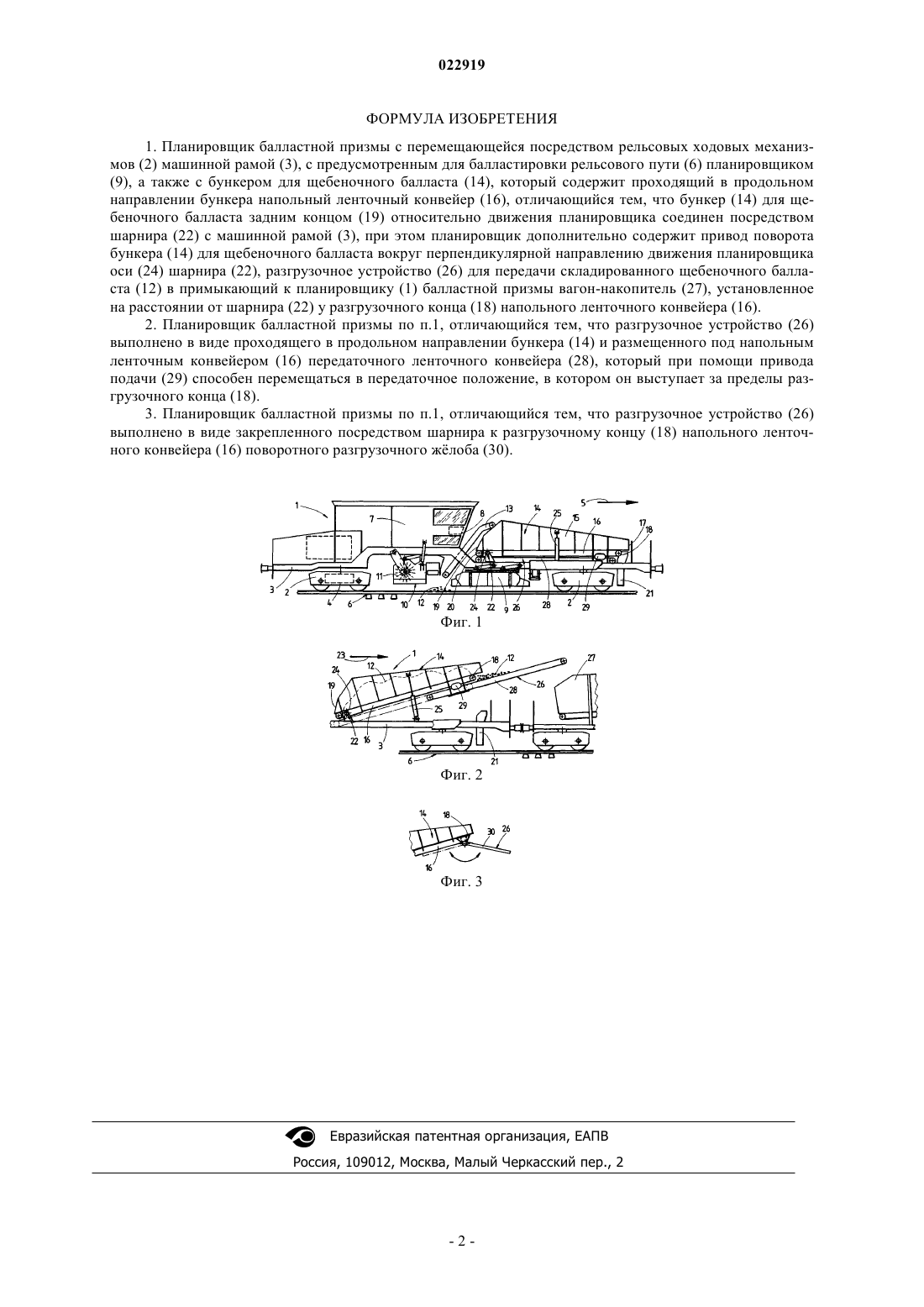

ПЛАНИРОВЩИК БАЛЛАСТНОЙ ПРИЗМЫ ДЛЯ БАЛЛАСТИРОВКИ РЕЛЬСОВОГО ПУТИ Бункер (14) для щебеночного балласта планировщика (1) балластной призмы на заднем относительно продольного направления (5) конце соединен посредством шарнира (22) с машинной рамой (3). Для поворота бункера (14) для щебеночного балласта вокруг перпендикулярной продольному направлению машины оси (24) шарнира (22) предусмотрен привод поворотного движения (25). С удаленным от шарнира (22) разгрузочным концом (18) напольного ленточного конвейера (16) взаимодействует передаточный ленточный конвейер (28) для передачи складированного щебеночного балласта (12) в примыкающий к планировщику (1) балластной призмы вагон-накопитель.(71)(73) Заявитель и патентовладелец: ФРАНЦ ПЛАССЕР БАНБАУМАШИНЕНИНДУСТРИГЕЗЕЛЬШАФТ МБХ Изобретение относится к планировщику балластной призмы с перемещающейся посредством рельсовых ходовых механизмов машинной рамой, с предусмотренным для балластировки рельсового пути планировщиком, а также с бункером для складирования щебеночного балласта, который содержит проходящий в продольном направлении машины напольный ленточный конвейер. Такого рода планировщик балластной призмы, известный из патента US 5094018, используется для балластировки пути в сочетании с соответствующим предписанию профилированием щебеночного балластного слоя. Для этого необходимо собирать его на хранение на участках пути, имеющих избыточный щебеночный балласт и по мере необходимости сбрасывать из бункера для щебеночного балласта на рельсовый путь. Задача представленного изобретения заключается в создании планировщика балластной призмы вышеназванного вида, который предоставляет возможность для более широкого использования бункера для щебеночного балласта. Эта задача решается согласно изобретению планировщиком балластной призмы указанного типа посредством признаков, приведенных в отличительной части главного пункта формулы изобретения. Отличающийся этими признаками бункер для щебеночного балласта при необходимости может быть даже полностью разгружен, не требуя при этом перенададки, занимающей много времени. Это позволяет без проблем и экономически оптимально обрабатывать также и участки пути с большим избытком щебеночного балласта. Дальнейшие преимущества изобретения вытекают из зависимых пунктов формулы изобретения и описания чертежа. Ниже изобретение будет детально описано на основе представленного на чертеже примера осуществления. На чертеже изображено следующее: фиг. 1 - боковая проекция планировщика балластной призмы с бункером для щебеночного балласта, фиг. 2 - детальное изображение бункера для щебеночного балласта и фиг. 3 - схематичное изображение дальнейшего варианта изобретения. Изображенный на фиг. 1 планировщик балластной призмы 1 содержит опирающуюся на рельсовые ходовые механизмы 2 машинную раму 3 и может при помощи привода 4 перемещаться в продольном направлении 5 по рельсовому пути 6. Кабина машиниста и оператора 7 оснащена управляющим устройством 8. Между двумя рельсовыми ходовыми механизмами 2 размещен регулируемый по высоте планировщик 9 и устройство 10 для уборки балласта. Оно оснащено вращающейся щеткой 11, при помощи которой лежащий на рельсовом пути 6 избыточный щебеночный балласт 12 может перемещаться посредством ленточного конвейера 13 с крутым подъемом в бункер 14 для щебеночного балласта. Бункер 14 для щебеночного балласта состоит из контейнера 15 для складирования щебеночного балласта, а также из представляющего собой поверхность пола, располагающегося в продольном направлении машины 23 напольного ленточного конвейера 16. На переднем - относительно продольного направления 5 - конце 17 бункера 14 для щебеночного балласта у него имеется разгрузочный конец 18, а на заднем конце 19 - грузоприемный конец 20. Под разгрузочным концом 18 размещены спускные желоба 21 для сбрасывания по мере необходимости складированного щебеночного балласта 12 на рельсовый путь 6. Как особенно отчетливо видно на фиг. 2, бункер 14 для щебеночного балласта на заднем конце 19 соединен посредством шарнира 22 с машинной рамой 3. Для поворота бункера 14 для щебеночного балласта вокруг перпендикулярной продольному направлению машины 23 оси 24 шарнира 22 предусмотрен привод 25 поворотного движения. С удаленным от шарнира 22 разгрузочным концом 18 напольного ленточного конвейера 16 взаимодействует разгрузочное устройство 26 для передачи складированного щебеночного балласта 12 в примыкающий к планировщику 1 балластной призмы вагон-накопитель 27. Разгрузочное устройство 26 выполнено как проходящий в продольном направлении машины 23 и размещенный под напольным ленточным конвейером 16 передаточный ленточный конвейер 28. При помощи привода 29 он может быть переведен в передаточное положение, в котором он выступает за пределы разгрузочного конца 18 напольного ленточного конвейера 16. В этом положении, как показано на фиг. 2, накопленный в бункере 14 для щебеночного балласта щебень 12 может быть перемещен с напольного ленточного конвейера 16 на передаточный ленточный конвейер 28, а затем и в вагоннакопитель 27. После разгрузки бункера 14 для щебеночного балласта передаточный ленточный конвейер 28 возвращается в обозначенное штрихпунктирными линиями положение под напольным ленточным конвейером 16, а бункер 14 для щебеночного балласта опускается (см. фиг. 1). В этом положении избыток щебеночного балласта 12 можно при необходимости через спускные желоба 21 сбрасывать на рельсовый путь 6. В соответствии с представленным на фиг. 3 вариантом разгрузочное устройство 26 может быть выполнено как закрепленный на шарнирах в области разгрузочного конца 18 напольного ленточного конвейера 16 поворотный разгрузочный желоб 30. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Планировщик балластной призмы с перемещающейся посредством рельсовых ходовых механизмов (2) машинной рамой (3), с предусмотренным для балластировки рельсового пути (6) планировщиком(9), а также с бункером для щебеночного балласта (14), который содержит проходящий в продольном направлении бункера напольный ленточный конвейер (16), отличающийся тем, что бункер (14) для щебеночного балласта задним концом (19) относительно движения планировщика соединен посредством шарнира (22) с машинной рамой (3), при этом планировщик дополнительно содержит привод поворота бункера (14) для щебеночного балласта вокруг перпендикулярной направлению движения планировщика оси (24) шарнира (22), разгрузочное устройство (26) для передачи складированного щебеночного балласта (12) в примыкающий к планировщику (1) балластной призмы вагон-накопитель (27), установленное на расстоянии от шарнира (22) у разгрузочного конца (18) напольного ленточного конвейера (16). 2. Планировщик балластной призмы по п.1, отличающийся тем, что разгрузочное устройство (26) выполнено в виде проходящего в продольном направлении бункера (14) и размещенного под напольным ленточным конвейером (16) передаточного ленточного конвейера (28), который при помощи привода подачи (29) способен перемещаться в передаточное положение, в котором он выступает за пределы разгрузочного конца (18). 3. Планировщик балластной призмы по п.1, отличающийся тем, что разгрузочное устройство (26) выполнено в виде закрепленного посредством шарнира к разгрузочному концу (18) напольного ленточного конвейера (16) поворотного разгрузочного жлоба (30).
