Противоэрозионный берегозащитный сотовый матрац

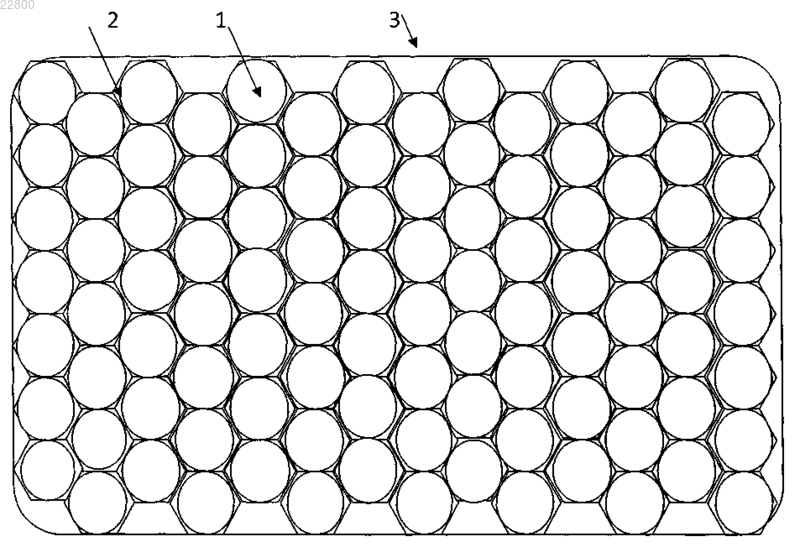

ПРОТИВОЭРОЗИОННЫЙ БЕРЕГОЗАЩИТНЫЙ СОТОВЫЙ МАТРАЦ Изобретение относится к гидротехнике и представляет собой противоэрозионное берегозащитное покрытие берегов и откосов дамб в виде мата на природных и искусственных водных объектах для защиты от вредного воздействия водных потоков и волн. Противоэрозионный берегозащитный сотовый матрац представляет собой искусственное покрытие в виде мата и предлагается в двух вариантах конструкции. По первому варианту противоэрозионный берегозащитный сотовый матрац состоит из множества цилиндрических пластиковых мкостей в виде пчелиных сот, которые вставляются вертикально в ячейках фиксирующей металлической сетки и заполняются в процессе строительства русловым грунтом, а при необходимости также бетоном. По второму варианту в противоэрозионном берегозащитном сотовом матраце цилиндрические пластиковые мкости в виде пчелиных сот скреплены между собой с помощью клеящих средств и также заполняются русловым грунтом, а при необходимости также бетоном.(71)(72)(73) Заявитель, изобретатель и патентовладелец: КАМОЛОВ САМИДЖОН ДЖАМОЛОВИЧ (TJ) Изобретение относится к гидротехнике и представляет собой противоэрозионное берегозащитное покрытие берегов и откосов дамб на природных и искусственных водных объектах для защиты от вредного воздействия водных потоков и волн. Известна конструкция противоэрозионного берегозащитного покрытия берегов и откосов дамб водоемов из бетонных или железобетонных плит, шарнирно соединенных с помощью металлической проволоки или тросов [1]. Недостатками данного технического решения являются: необходимость использования дорогостоящих строительных материалов; необходимость использования строительной техники при строительстве; в результате размыва русла в низовой части крепления откоса происходит перемещение бетонных плит, которые имеют удельный вес, больший чем удельный вес грунта, и, как следствие, происходит разрыв соединительных тросов и разрушение всего крепления. Наиболее близким техническим решением является конструкция противоэрозионного берегозащитного покрытия берегов и откосов дамб водоемов в виде мата матрацами Рено [2], которые выполнены из металлической сетки и заполняются в процессе строительства камнями определенного размера. Недостатками данного технического решения являются: необходимость специальной заготовки камней определенного размера; в результате размыва грунта в низовой части берегового откоса будет происходить деформация матрацев Рено с последующим разрывом металлической сетки и разрушением всего крепления; металлическая проволока сетки поверх матрацев Рено подвержена истиранию твердыми частицами наносов в водном потоке, которое также приводит к разрушению всего крепления. Цель изобретения - эффективная и надежная конструкция для защиты берегов и откосов дамб от разрушающего воздействия водных потоков и волн. На фиг. 1 показан первый вариант противоэрозионного берегозащитного сотового матраца, вид сверху; на фиг. 2 - второй вариант противоэрозионного берегозащитного сотового матраца, вид сверху. Противоэрозионный берегозащитный сотовый матрац представляет собой искусственное покрытие берегов и откосов дамб водоемов в виде мата и предлагается в двух вариантах конструкции. По первому варианту противоэрозионный берегозащитный сотовый матрац состоит из множества цилиндрических пластиковых мкостей 1, которые вставляются вертикально в ячейках фиксирующей металлической сетки 2 в виде пчелиных сот с окаймляющей проволокой 3 и заполняются в процессе строительства русловым грунтом, а при необходимости также бетоном (фиг. 1). По второму варианту противоэрозионный берегозащитный сотовый матрац состоит из множества вертикально расположенных цилиндрических пластиковых мкостей в виде пчелиных сот 1, которые скреплены между собой с помощью клеящих средств 4 и заполняются в процессе строительства русловым грунтом, а при необходимости также бетоном (фиг. 2). Сотовые матрацы укладываются на предварительно подготовленную поверхность грунта, образуя сплошные поверхности, защищающие берега и откосы дамб от размыва потоками воды и волн. Толщина покрытия из сотовых матрацев определяется высотой цилиндрических емкостей. Преимущества: 1. В конструкции сотовых матрацев не используется специальный каменный материал, который требует затрат на заготовку и транспортировку. 2. Конструкция сотовых матрацев обладает достаточной прочностью и гибкостью и не разрушается в случае размыва грунта в низовой части откоса. 3. В сотовых матрацах могут быть использованы предназначенные к утилизации пластиковые мкости для напитков и других жидкостей. 4. Сотовые матрацы обладают высокими техническими, экономическими и экологическими свойствами. Источники информации. 1. Алтунин С.Т. Регулирование русел.- М.: Издательство сельскохозяйственной литературы, 1961,с.105, 106 (аналог). 2. В поисках лучших решений. Применение продукции Maccaferri - Информационный материал ООО Габионы Маккаферри СНГ www.maccaferri.ru (прототип). ФОРМУЛА ИЗОБРЕТЕНИЯ Противоэрозионный берегозащитный сотовый матрац, представляющий собой искусственное покрытие берегов и откосов дамб в виде мата, отличающийся тем, что состоит из множества цилиндрических пластиковых емкостей, которые вставлены вертикально в ячейках фиксирующей металлической сетки в виде пчелиных сот и заполняются русловым грунтом, а при необходимости также бетоном.
