Арочный мост с ездой поверху.

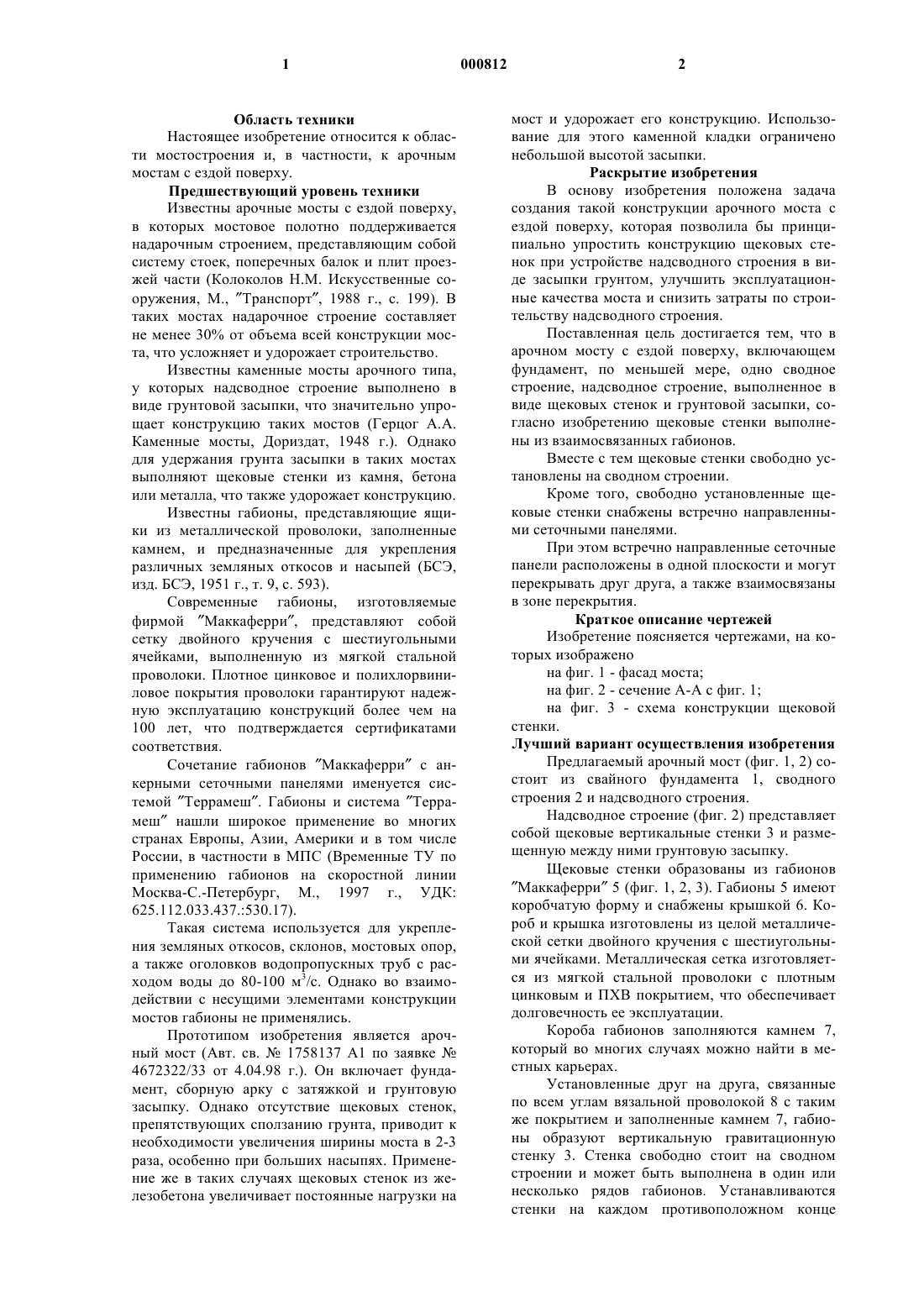

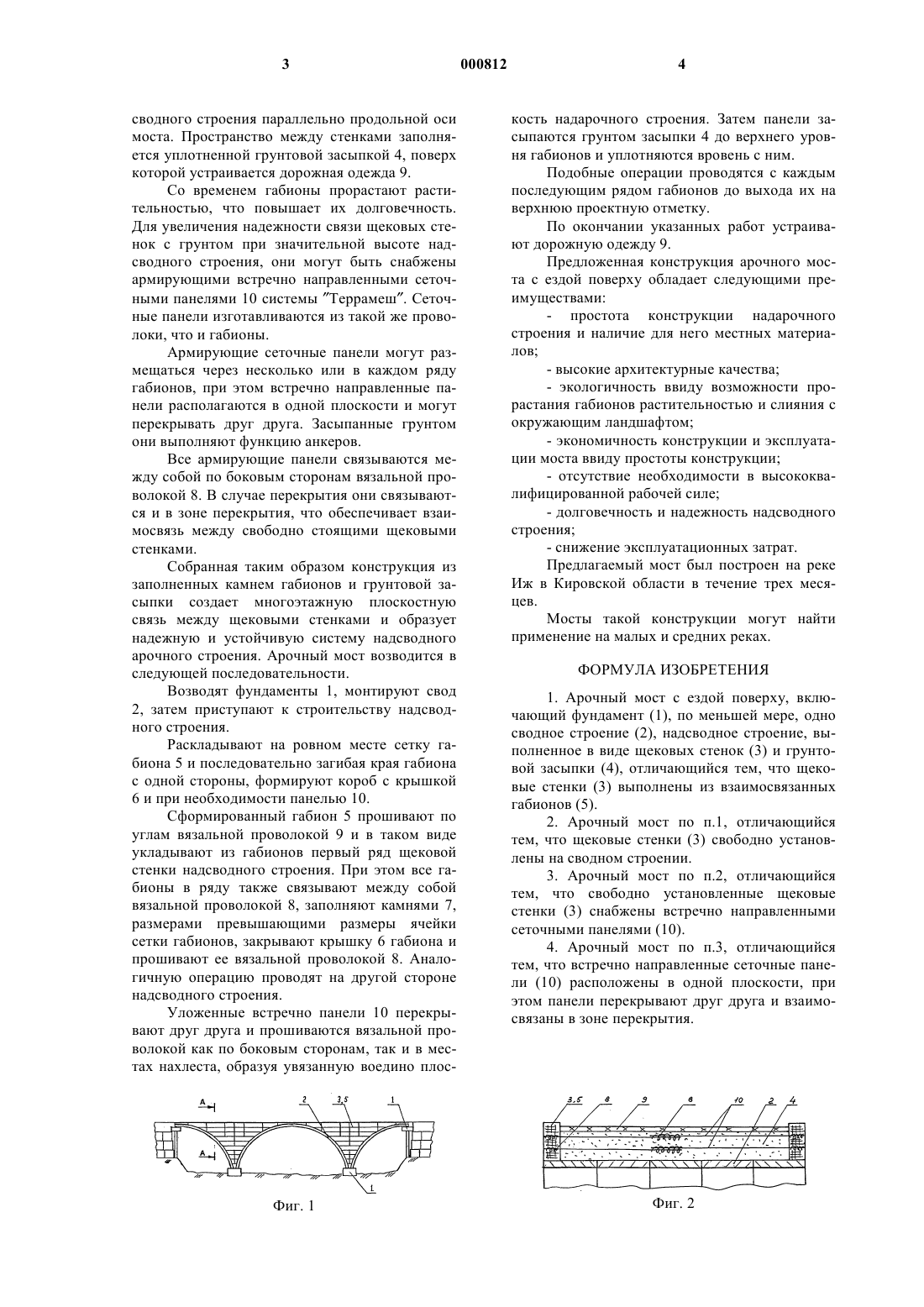

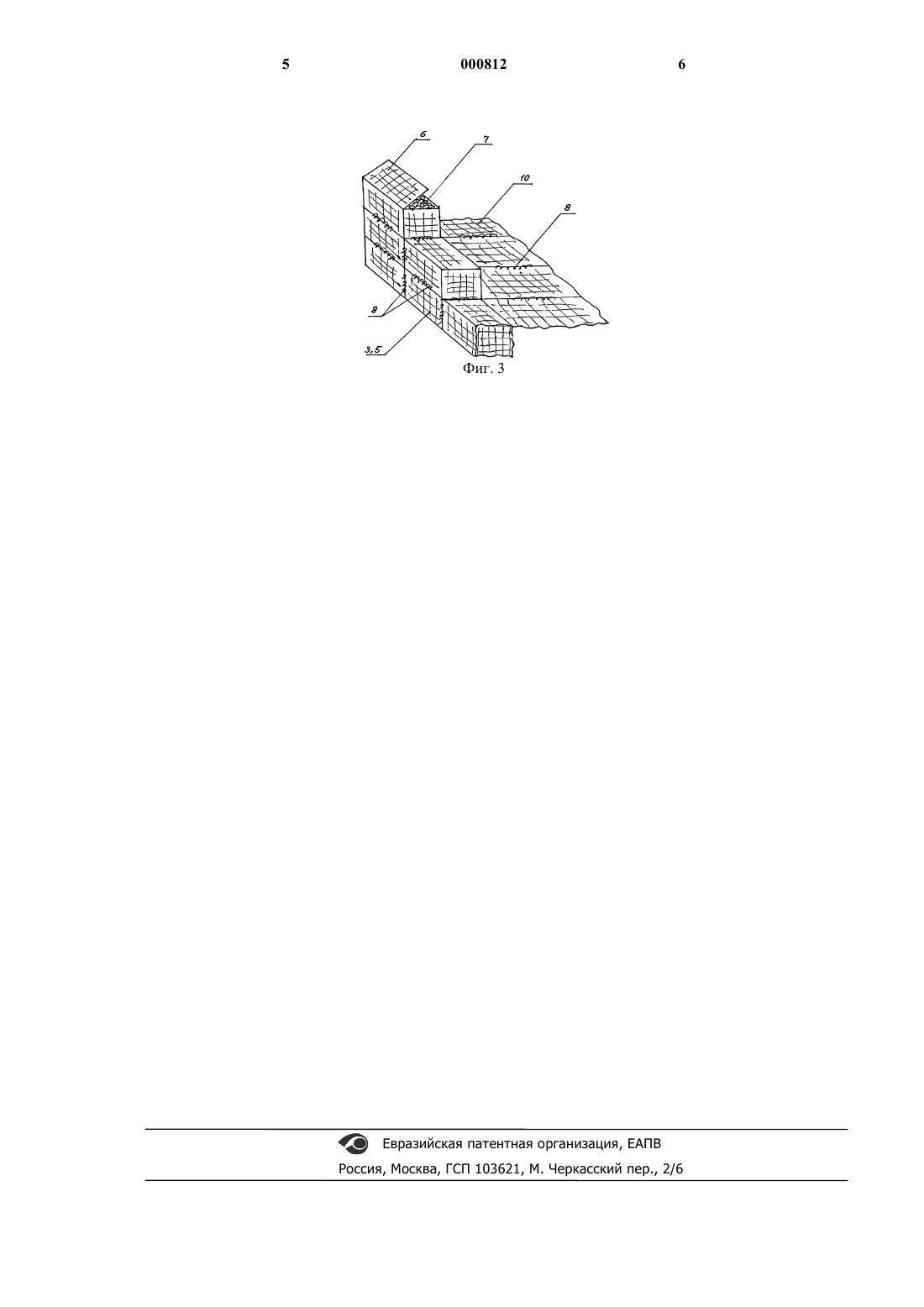

1 Область техники Настоящее изобретение относится к области мостостроения и, в частности, к арочным мостам с ездой поверху. Предшествующий уровень техники Известны арочные мосты с ездой поверху,в которых мостовое полотно поддерживается надарочным строением, представляющим собой систему стоек, поперечных балок и плит проезжей части (Колоколов Н.М. Искусственные сооружения, М., Транспорт, 1988 г., с. 199). В таких мостах надарочное строение составляет не менее 30% от объема всей конструкции моста, что усложняет и удорожает строительство. Известны каменные мосты арочного типа,у которых надсводное строение выполнено в виде грунтовой засыпки, что значительно упрощает конструкцию таких мостов (Герцог А.А. Каменные мосты, Дориздат, 1948 г.). Однако для удержания грунта засыпки в таких мостах выполняют щековые стенки из камня, бетона или металла, что также удорожает конструкцию. Известны габионы, представляющие ящики из металлической проволоки, заполненные камнем, и предназначенные для укрепления различных земляных откосов и насыпей (БСЭ,изд. БСЭ, 1951 г., т. 9, с. 593). Современные габионы, изготовляемые фирмой Маккаферри, представляют собой сетку двойного кручения с шестиугольными ячейками, выполненную из мягкой стальной проволоки. Плотное цинковое и полихлорвиниловое покрытия проволоки гарантируют надежную эксплуатацию конструкций более чем на 100 лет, что подтверждается сертификатами соответствия. Сочетание габионов Маккаферри с анкерными сеточными панелями именуется системой Террамеш. Габионы и система Террамеш нашли широкое применение во многих странах Европы, Азии, Америки и в том числе России, в частности в МПС (Временные ТУ по применению габионов на скоростной линии Москва-С.-Петербург, М., 1997 г., УДК: 625.112.033.437.:530.17). Такая система используется для укрепления земляных откосов, склонов, мостовых опор,а также оголовков водопропускных труб с расходом воды до 80-100 м 3/с. Однако во взаимодействии с несущими элементами конструкции мостов габионы не применялись. Прототипом изобретения является арочный мост (Авт. св.1758137 А 1 по заявке 4672322/33 от 4.04.98 г.). Он включает фундамент, сборную арку с затяжкой и грунтовую засыпку. Однако отсутствие щековых стенок,препятствующих сползанию грунта, приводит к необходимости увеличения ширины моста в 2-3 раза, особенно при больших насыпях. Применение же в таких случаях щековых стенок из железобетона увеличивает постоянные нагрузки на 2 мост и удорожает его конструкцию. Использование для этого каменной кладки ограничено небольшой высотой засыпки. Раскрытие изобретения В основу изобретения положена задача создания такой конструкции арочного моста с ездой поверху, которая позволила бы принципиально упростить конструкцию щековых стенок при устройстве надсводного строения в виде засыпки грунтом, улучшить эксплуатационные качества моста и снизить затраты по строительству надсводного строения. Поставленная цель достигается тем, что в арочном мосту с ездой поверху, включающем фундамент, по меньшей мере, одно сводное строение, надсводное строение, выполненное в виде щековых стенок и грунтовой засыпки, согласно изобретению щековые стенки выполнены из взаимосвязанных габионов. Вместе с тем щековые стенки свободно установлены на сводном строении. Кроме того, свободно установленные щековые стенки снабжены встречно направленными сеточными панелями. При этом встречно направленные сеточные панели расположены в одной плоскости и могут перекрывать друг друга, а также взаимосвязаны в зоне перекрытия. Краткое описание чертежей Изобретение поясняется чертежами, на которых изображено на фиг. 1 - фасад моста; на фиг. 2 - сечение А-А с фиг. 1; на фиг. 3 - схема конструкции щековой стенки. Лучший вариант осуществления изобретения Предлагаемый арочный мост (фиг. 1, 2) состоит из свайного фундамента 1, сводного строения 2 и надсводного строения. Надсводное строение (фиг. 2) представляет собой щековые вертикальные стенки 3 и размещенную между ними грунтовую засыпку. Щековые стенки образованы из габионов Маккаферри 5 (фиг. 1, 2, 3). Габионы 5 имеют коробчатую форму и снабжены крышкой 6. Короб и крышка изготовлены из целой металлической сетки двойного кручения с шестиугольными ячейками. Металлическая сетка изготовляется из мягкой стальной проволоки с плотным цинковым и ПХВ покрытием, что обеспечивает долговечность ее эксплуатации. Короба габионов заполняются камнем 7,который во многих случаях можно найти в местных карьерах. Установленные друг на друга, связанные по всем углам вязальной проволокой 8 с таким же покрытием и заполненные камнем 7, габионы образуют вертикальную гравитационную стенку 3. Стенка свободно стоит на сводном строении и может быть выполнена в один или несколько рядов габионов. Устанавливаются стенки на каждом противоположном конце 3 сводного строения параллельно продольной оси моста. Пространство между стенками заполняется уплотненной грунтовой засыпкой 4, поверх которой устраивается дорожная одежда 9. Со временем габионы прорастают растительностью, что повышает их долговечность. Для увеличения надежности связи щековых стенок с грунтом при значительной высоте надсводного строения, они могут быть снабжены армирующими встречно направленными сеточными панелями 10 системы Террамеш. Сеточные панели изготавливаются из такой же проволоки, что и габионы. Армирующие сеточные панели могут размещаться через несколько или в каждом ряду габионов, при этом встречно направленные панели располагаются в одной плоскости и могут перекрывать друг друга. Засыпанные грунтом они выполняют функцию анкеров. Все армирующие панели связываются между собой по боковым сторонам вязальной проволокой 8. В случае перекрытия они связываются и в зоне перекрытия, что обеспечивает взаимосвязь между свободно стоящими щековыми стенками. Собранная таким образом конструкция из заполненных камнем габионов и грунтовой засыпки создает многоэтажную плоскостную связь между щековыми стенками и образует надежную и устойчивую систему надсводного арочного строения. Арочный мост возводится в следующей последовательности. Возводят фундаменты 1, монтируют свод 2, затем приступают к строительству надсводного строения. Раскладывают на ровном месте сетку габиона 5 и последовательно загибая края габиона с одной стороны, формируют короб с крышкой 6 и при необходимости панелью 10. Сформированный габион 5 прошивают по углам вязальной проволокой 9 и в таком виде укладывают из габионов первый ряд щековой стенки надсводного строения. При этом все габионы в ряду также связывают между собой вязальной проволокой 8, заполняют камнями 7,размерами превышающими размеры ячейки сетки габионов, закрывают крышку 6 габиона и прошивают ее вязальной проволокой 8. Аналогичную операцию проводят на другой стороне надсводного строения. Уложенные встречно панели 10 перекрывают друг друга и прошиваются вязальной проволокой как по боковым сторонам, так и в местах нахлеста, образуя увязанную воедино плос Фиг. 1 4 кость надарочного строения. Затем панели засыпаются грунтом засыпки 4 до верхнего уровня габионов и уплотняются вровень с ним. Подобные операции проводятся с каждым последующим рядом габионов до выхода их на верхнюю проектную отметку. По окончании указанных работ устраивают дорожную одежду 9. Предложенная конструкция арочного моста с ездой поверху обладает следующими преимуществами:- простота конструкции надарочного строения и наличие для него местных материалов;- экологичность ввиду возможности прорастания габионов растительностью и слияния с окружающим ландшафтом;- экономичность конструкции и эксплуатации моста ввиду простоты конструкции;- снижение эксплуатационных затрат. Предлагаемый мост был построен на реке Иж в Кировской области в течение трех месяцев. Мосты такой конструкции могут найти применение на малых и средних реках. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Арочный мост с ездой поверху, включающий фундамент (1), по меньшей мере, одно сводное строение (2), надсводное строение, выполненное в виде щековых стенок (3) и грунтовой засыпки (4), отличающийся тем, что щековые стенки (3) выполнены из взаимосвязанных габионов (5). 2. Арочный мост по п.1, отличающийся тем, что щековые стенки (3) свободно установлены на сводном строении. 3. Арочный мост по п.2, отличающийся тем, что свободно установленные щековые стенки (3) снабжены встречно направленными сеточными панелями (10). 4. Арочный мост по п.3, отличающийся тем, что встречно направленные сеточные панели (10) расположены в одной плоскости, при этом панели перекрывают друг друга и взаимосвязаны в зоне перекрытия.
