Сварная башня

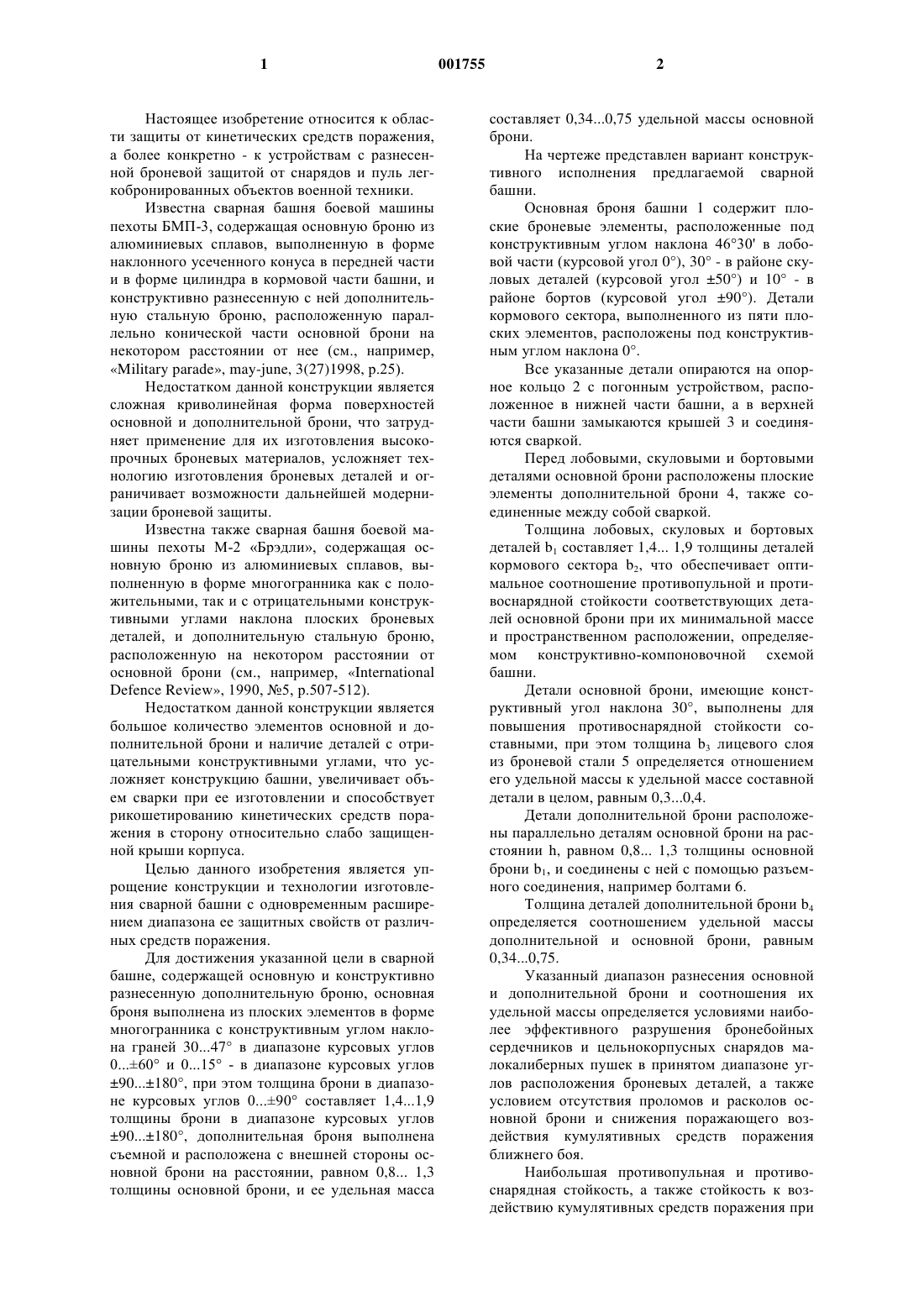

1 Настоящее изобретение относится к области защиты от кинетических средств поражения,а более конкретно - к устройствам с разнесенной броневой защитой от снарядов и пуль легкобронированных объектов военной техники. Известна сварная башня боевой машины пехоты БМП-3, содержащая основную броню из алюминиевых сплавов, выполненную в форме наклонного усеченного конуса в передней части и в форме цилиндра в кормовой части башни, и конструктивно разнесенную с ней дополнительную стальную броню, расположенную параллельно конической части основной брони на некотором расстоянии от нее (см., например,Military parade, may-june, 3(27)1998, р.25). Недостатком данной конструкции является сложная криволинейная форма поверхностей основной и дополнительной брони, что затрудняет применение для их изготовления высокопрочных броневых материалов, усложняет технологию изготовления броневых деталей и ограничивает возможности дальнейшей модернизации броневой защиты. Известна также сварная башня боевой машины пехоты М-2 Брэдли, содержащая основную броню из алюминиевых сплавов, выполненную в форме многогранника как с положительными, так и с отрицательными конструктивными углами наклона плоских броневых деталей, и дополнительную стальную броню,расположенную на некотором расстоянии от основной брони (см., например, InternationalDefence Review, 1990, 5, р.507-512). Недостатком данной конструкции является большое количество элементов основной и дополнительной брони и наличие деталей с отрицательными конструктивными углами, что усложняет конструкцию башни, увеличивает объем сварки при ее изготовлении и способствует рикошетированию кинетических средств поражения в сторону относительно слабо защищенной крыши корпуса. Целью данного изобретения является упрощение конструкции и технологии изготовления сварной башни с одновременным расширением диапазона ее защитных свойств от различных средств поражения. Для достижения указанной цели в сварной башне, содержащей основную и конструктивно разнесенную дополнительную броню, основная броня выполнена из плоских элементов в форме многогранника с конструктивным углом наклона граней 3047 в диапазоне курсовых углов 060 и 015 - в диапазоне курсовых углов 90180, при этом толщина брони в диапазоне курсовых углов 090 составляет 1,41,9 толщины брони в диапазоне курсовых углов 90180, дополнительная броня выполнена съемной и расположена с внешней стороны основной брони на расстоянии, равном 0,8 1,3 толщины основной брони, и ее удельная масса 2 составляет 0,340,75 удельной массы основной брони. На чертеже представлен вариант конструктивного исполнения предлагаемой сварной башни. Основная броня башни 1 содержит плоские броневые элементы, расположенные под конструктивным углом наклона 4630' в лобовой части (курсовой угол 0), 30 - в районе скуловых деталей (курсовой угол 50) и 10 - в районе бортов (курсовой угол 90). Детали кормового сектора, выполненного из пяти плоских элементов, расположены под конструктивным углом наклона 0. Все указанные детали опираются на опорное кольцо 2 с погонным устройством, расположенное в нижней части башни, а в верхней части башни замыкаются крышей 3 и соединяются сваркой. Перед лобовыми, скуловыми и бортовыми деталями основной брони расположены плоские элементы дополнительной брони 4, также соединенные между собой сваркой. Толщина лобовых, скуловых и бортовых деталей b1 составляет 1,4 1,9 толщины деталей кормового сектора b2, что обеспечивает оптимальное соотношение противопульной и противоснарядной стойкости соответствующих деталей основной брони при их минимальной массе и пространственном расположении, определяемом конструктивно-компоновочной схемой башни. Детали основной брони, имеющие конструктивный угол наклона 30, выполнены для повышения противоснарядной стойкости составными, при этом толщина b3 лицевого слоя из броневой стали 5 определяется отношением его удельной массы к удельной массе составной детали в целом, равным 0,30,4. Детали дополнительной брони расположены параллельно деталям основной брони на расстоянии h, равном 0,8 1,3 толщины основной брони b1, и соединены с ней с помощью разъемного соединения, например болтами 6. Толщина деталей дополнительной брони b4 определяется соотношением удельной массы дополнительной и основной брони, равным 0,340,75. Указанный диапазон разнесения основной и дополнительной брони и соотношения их удельной массы определяется условиями наиболее эффективного разрушения бронебойных сердечников и цельнокорпусных снарядов малокалиберных пушек в принятом диапазоне углов расположения броневых деталей, а также условием отсутствия проломов и расколов основной брони и снижения поражающего воздействия кумулятивных средств поражения ближнего боя. Наибольшая противопульная и противоснарядная стойкость, а также стойкость к воздействию кумулятивных средств поражения при минимальной массе, достигаются при выполнении деталей основной брони из броневых алюминиевых сплавов, а дополнительной брони из высокопрочных броневых сталей. ФОРМУЛА ИЗОБРЕТЕНИЯ 4 3. Сварная башня по п.2, отличающаяся тем, что основная броня с конструктивным углом наклона 3035 выполнена составной, при этом удельная масса ее лицевого слоя из броневой стали составляет 0,30,4 удельной массы составной брони в целом. 1. Сварная башня, содержащая основную и закрепленную на некотором расстоянии от нее дополнительную броню, отличающаяся тем, что основная броня выполнена из плоских элементов в форме многогранника с конструктивным углом наклона граней 3047 в диапазоне курсовых углов 060 и 015 - в диапазоне курсовых углов 90180, при этом толщина брони в диапазоне курсовых углов 090 составляет 1,41,9 толщины брони в диапазоне курсовых углов 90180, дополнительная броня расположена параллельно основной броне на расстоянии 0,81,3 толщины основной брони и ее удельная масса составляет 0,340,75 удельной массы основной брони. 2. Сварная башня по п.1, отличающаяся тем,что основная броня выполнена из броневых алюминиевых сплавов, а дополнительная броня - из высокопрочной броневой стали.
