Светоинформационный модуль

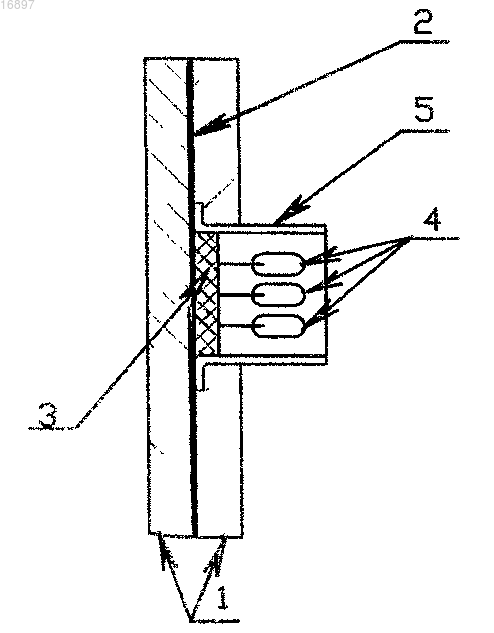

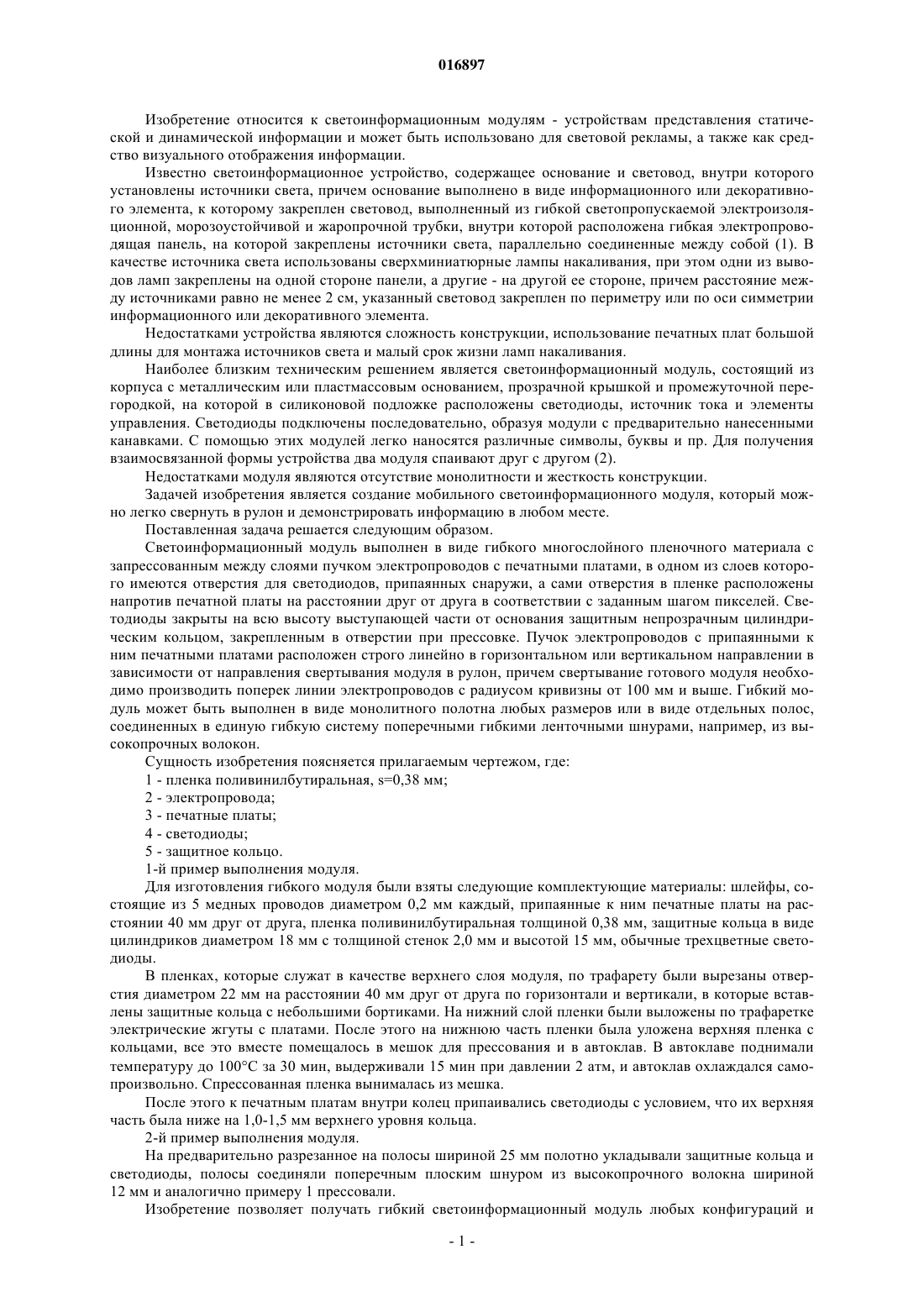

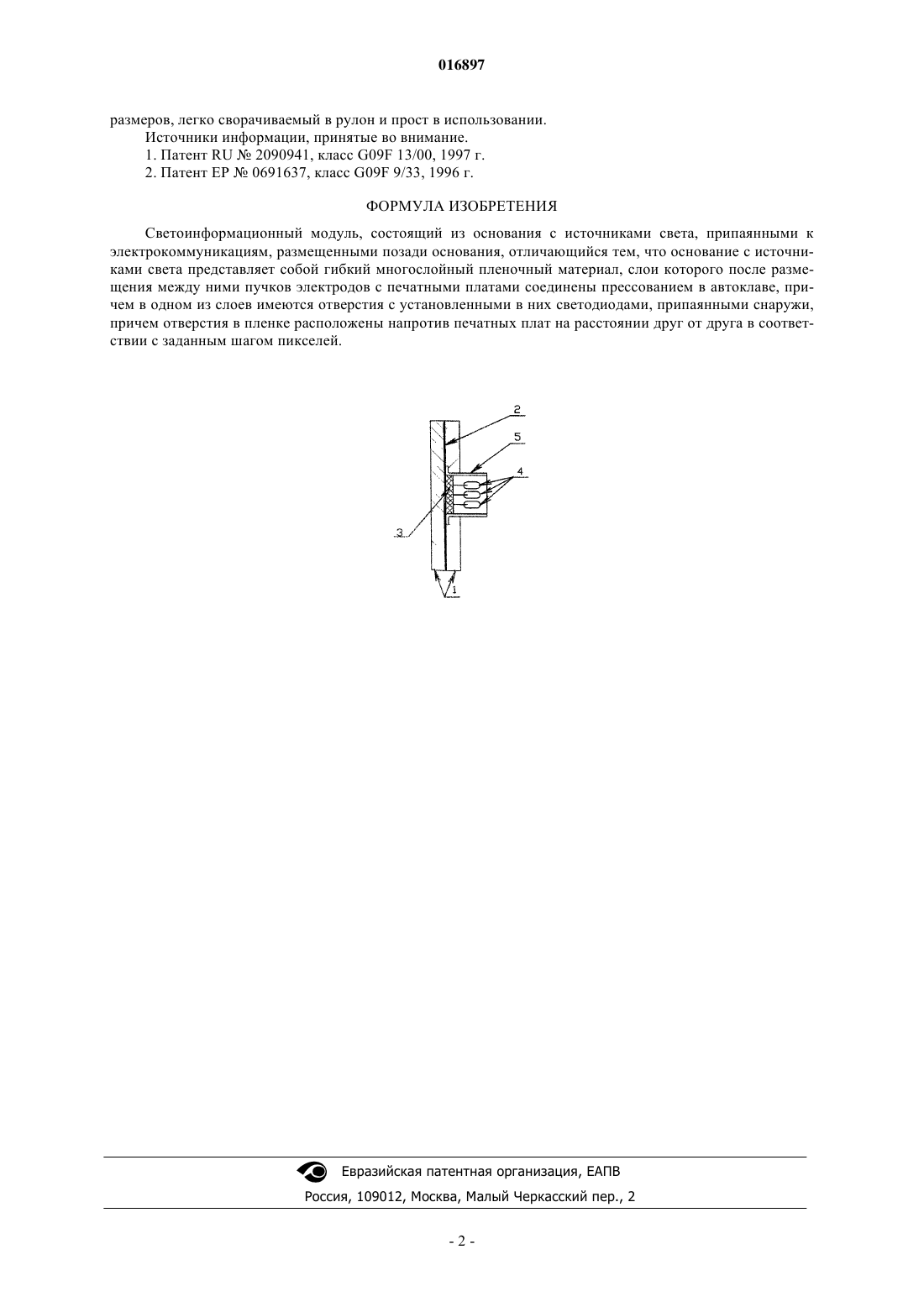

Изобретение относится к светоинформационным модулям - устройствам представления статической и динамической информации и может быть использовано для световой рекламы,а также как средство визуального отображения. Светоинформационный модуль выполнен в виде гибкого многослойного пленочного материала с запрессованным между слоями пучком электропроводов с печатными платами, в одном из слоев которого имеются отверстия для светодиодов, припаянных снаружи, а сами отверстия в пленке расположены напротив печатной платы на расстоянии друг от друга в соответствии с заданным шагом пикселей. Светодиоды закрыты на всю высоту выступающей части от основания защитным непрозрачным цилиндрическим кольцом, закрепленным в отверстии при прессовке. Пучок электропроводов с припаянными к ним печатными платами расположен строго линейно в горизонтальном или вертикальном направлении в зависимости от направления свертывания модуля в рулон, причем свертывание готового модуля необходимо производить поперек линии электропроводов с радиусом кривизны от 100 мм и выше. Гибкий модуль может быть выполнен в виде монолитного полотна любых размеров или в виде отдельных полос, соединенных в единую гибкую систему поперечными гибкими ленточными шнурами, например из высокопрочных волокон. Изобретение позволяет получать гибкий светоинформационный модуль любых конфигураций и размеров, легко сворачиваемый в рулон и простой в использовании.RU-U1-36916 СОЛИНОВ ВЛАДИМИР ФЕДОРОВИЧ; КУМИН ВАДИМ ВАЛЕНТИНОВИЧ (RU) 016897 Изобретение относится к светоинформационным модулям - устройствам представления статической и динамической информации и может быть использовано для световой рекламы, а также как средство визуального отображения информации. Известно светоинформационное устройство, содержащее основание и световод, внутри которого установлены источники света, причем основание выполнено в виде информационного или декоративного элемента, к которому закреплен световод, выполненный из гибкой светопропускаемой электроизоляционной, морозоустойчивой и жаропрочной трубки, внутри которой расположена гибкая электропроводящая панель, на которой закреплены источники света, параллельно соединенные между собой (1). В качестве источника света использованы сверхминиатюрные лампы накаливания, при этом одни из выводов ламп закреплены на одной стороне панели, а другие - на другой ее стороне, причем расстояние между источниками равно не менее 2 см, указанный световод закреплен по периметру или по оси симметрии информационного или декоративного элемента. Недостатками устройства являются сложность конструкции, использование печатных плат большой длины для монтажа источников света и малый срок жизни ламп накаливания. Наиболее близким техническим решением является светоинформационный модуль, состоящий из корпуса с металлическим или пластмассовым основанием, прозрачной крышкой и промежуточной перегородкой, на которой в силиконовой подложке расположены светодиоды, источник тока и элементы управления. Светодиоды подключены последовательно, образуя модули с предварительно нанесенными канавками. C помощью этих модулей легко наносятся различные символы, буквы и пр. Для получения взаимосвязанной формы устройства два модуля спаивают друг с другом (2). Недостатками модуля являются отсутствие монолитности и жесткость конструкции. Задачей изобретения является создание мобильного светоинформационного модуля, который можно легко свернуть в рулон и демонстрировать информацию в любом месте. Поставленная задача решается следующим образом. Светоинформационный модуль выполнен в виде гибкого многослойного пленочного материала с запрессованным между слоями пучком электропроводов с печатными платами, в одном из слоев которого имеются отверстия для светодиодов, припаянных снаружи, а сами отверстия в пленке расположены напротив печатной платы на расстоянии друг от друга в соответствии с заданным шагом пикселей. Светодиоды закрыты на всю высоту выступающей части от основания защитным непрозрачным цилиндрическим кольцом, закрепленным в отверстии при прессовке. Пучок электропроводов с припаянными к ним печатными платами расположен строго линейно в горизонтальном или вертикальном направлении в зависимости от направления свертывания модуля в рулон, причем свертывание готового модуля необходимо производить поперек линии электропроводов с радиусом кривизны от 100 мм и выше. Гибкий модуль может быть выполнен в виде монолитного полотна любых размеров или в виде отдельных полос,соединенных в единую гибкую систему поперечными гибкими ленточными шнурами, например, из высокопрочных волокон. Сущность изобретения поясняется прилагаемым чертежом, где: 1 - пленка поливинилбутиральная, s=0,38 мм; 2 - электропровода; 3 - печатные платы; 4 - светодиоды; 5 - защитное кольцо. 1-й пример выполнения модуля. Для изготовления гибкого модуля были взяты следующие комплектующие материалы: шлейфы, состоящие из 5 медных проводов диаметром 0,2 мм каждый, припаянные к ним печатные платы на расстоянии 40 мм друг от друга, пленка поливинилбутиральная толщиной 0,38 мм, защитные кольца в виде цилиндриков диаметром 18 мм с толщиной стенок 2,0 мм и высотой 15 мм, обычные трехцветные светодиоды. В пленках, которые служат в качестве верхнего слоя модуля, по трафарету были вырезаны отверстия диаметром 22 мм на расстоянии 40 мм друг от друга по горизонтали и вертикали, в которые вставлены защитные кольца с небольшими бортиками. На нижний слой пленки были выложены по трафаретке электрические жгуты с платами. После этого на нижнюю часть пленки была уложена верхняя пленка с кольцами, все это вместе помещалось в мешок для прессования и в автоклав. В автоклаве поднимали температуру до 100C за 30 мин, выдерживали 15 мин при давлении 2 атм, и автоклав охлаждался самопроизвольно. Спрессованная пленка вынималась из мешка. После этого к печатным платам внутри колец припаивались светодиоды с условием, что их верхняя часть была ниже на 1,0-1,5 мм верхнего уровня кольца. 2-й пример выполнения модуля. На предварительно разрезанное на полосы шириной 25 мм полотно укладывали защитные кольца и светодиоды, полосы соединяли поперечным плоским шнуром из высокопрочного волокна шириной 12 мм и аналогично примеру 1 прессовали. Изобретение позволяет получать гибкий светоинформационный модуль любых конфигураций и-1 016897 размеров, легко сворачиваемый в рулон и прост в использовании. Источники информации, принятые во внимание. 1. Патент RU2090941, класс G09F 13/00, 1997 г. 2. Патент EP0691637, класс G09F 9/33, 1996 г. ФОРМУЛА ИЗОБРЕТЕНИЯ Светоинформационный модуль, состоящий из основания с источниками света, припаянными к электрокоммуникациям, размещенными позади основания, отличающийся тем, что основание с источниками света представляет собой гибкий многослойный пленочный материал, слои которого после размещения между ними пучков электродов с печатными платами соединены прессованием в автоклаве, причем в одном из слоев имеются отверстия с установленными в них светодиодами, припаянными снаружи,причем отверстия в пленке расположены напротив печатных плат на расстоянии друг от друга в соответствии с заданным шагом пикселей.
