Формирование сети предоставления услуг на основе политики

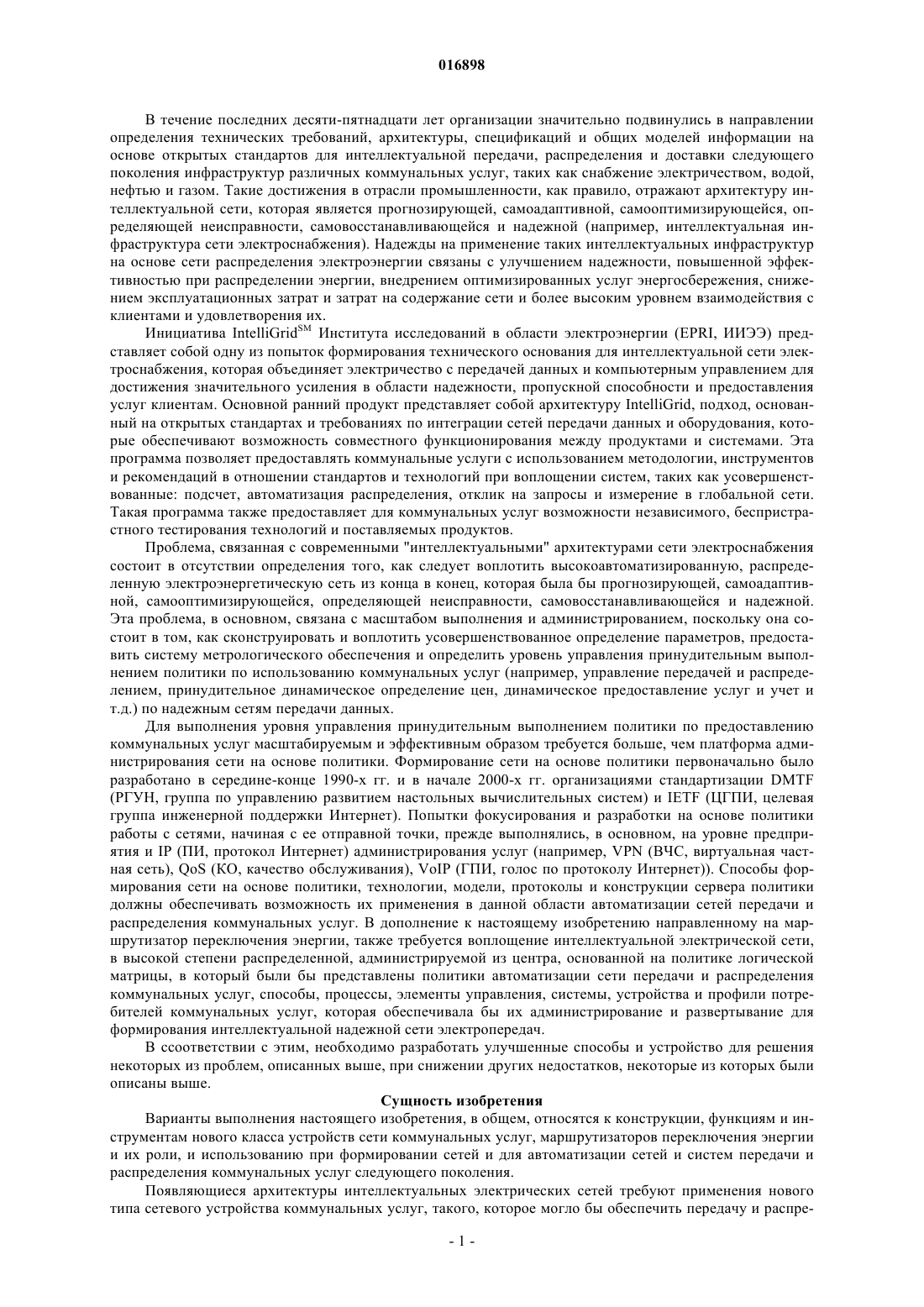

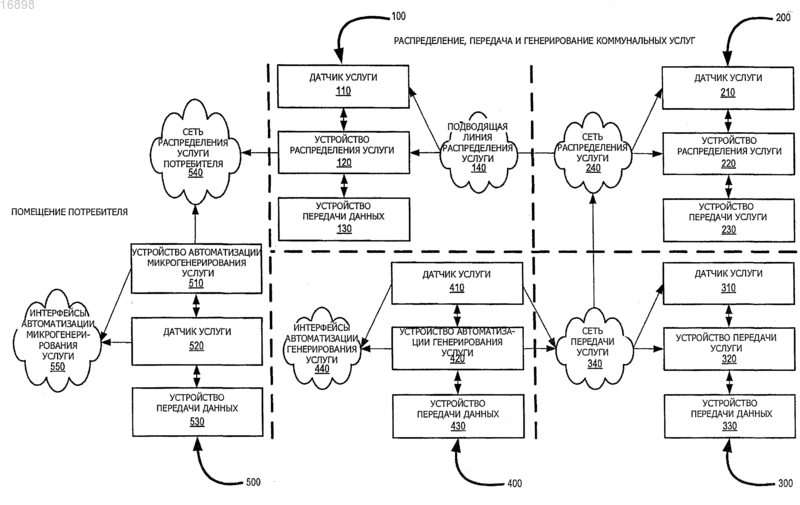

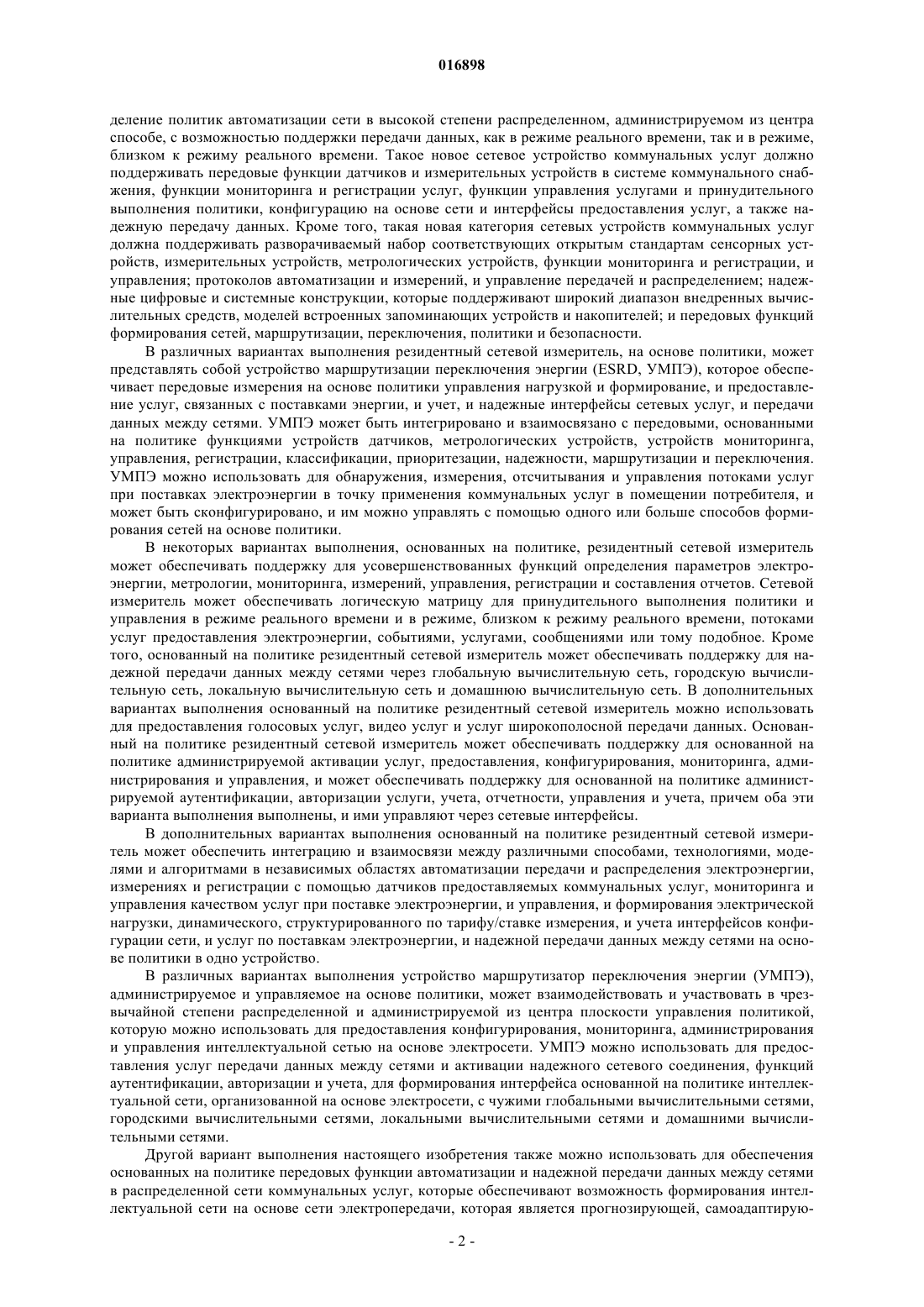

ФОРМИРОВАНИЕ СЕТИ ПРЕДОСТАВЛЕНИЯ УСЛУГ НА ОСНОВЕ ПОЛИТИКИ В различных вариантах выполнения основанный на политике, находящийся в жилом помещении сетевой измеритель может представлять собой устройство маршрутизатора переключения энергии(УМПЭ), которое обеспечивает основанное на политике усовершенствованное измерение,управление и формирование нагрузки, предоставление услуг по поставке электроэнергии и учету и защищенных интерфейсов сетевых услуг и передачи данных между сетями. УМПЭ может быть интегрировано и взаимосвязано с усовершенствованными, основанными на политике функциями определения, метрологии и мониторинга, управления, регистрации, классификации,приоритезации, безопасности, маршрутизации и переключения. УМПЭ можно использовать для определения, измерения, подсчета и управления потоками услуг по поставке электроэнергии в точку предоставления коммунальной услуги в помещении потребителя, и может быть выполнено таким образом, и им можно управлять с использованием одного или больше основанных на политике способов формирования сети. 016898 В течение последних десяти-пятнадцати лет организации значительно подвинулись в направлении определения технических требований, архитектуры, спецификаций и общих моделей информации на основе открытых стандартов для интеллектуальной передачи, распределения и доставки следующего поколения инфраструктур различных коммунальных услуг, таких как снабжение электричеством, водой,нефтью и газом. Такие достижения в отрасли промышленности, как правило, отражают архитектуру интеллектуальной сети, которая является прогнозирующей, самоадаптивной, самооптимизирующейся, определяющей неисправности, самовосстанавливающейся и надежной (например, интеллектуальная инфраструктура сети электроснабжения). Надежды на применение таких интеллектуальных инфраструктур на основе сети распределения электроэнергии связаны с улучшением надежности, повышенной эффективностью при распределении энергии, внедрением оптимизированных услуг энергосбережения, снижением эксплуатационных затрат и затрат на содержание сети и более высоким уровнем взаимодействия с клиентами и удовлетворения их. Инициатива IntelliGridSM Института исследований в области электроэнергии (EPRI, ИИЭЭ) представляет собой одну из попыток формирования технического основания для интеллектуальной сети электроснабжения, которая объединяет электричество с передачей данных и компьютерным управлением для достижения значительного усиления в области надежности, пропускной способности и предоставления услуг клиентам. Основной ранний продукт представляет собой архитектуру IntelliGrid, подход, основанный на открытых стандартах и требованиях по интеграции сетей передачи данных и оборудования, которые обеспечивают возможность совместного функционирования между продуктами и системами. Эта программа позволяет предоставлять коммунальные услуги с использованием методологии, инструментов и рекомендаций в отношении стандартов и технологий при воплощении систем, таких как усовершенствованные: подсчет, автоматизация распределения, отклик на запросы и измерение в глобальной сети. Такая программа также предоставляет для коммунальных услуг возможности независимого, беспристрастного тестирования технологий и поставляемых продуктов. Проблема, связанная с современными "интеллектуальными" архитектурами сети электроснабжения состоит в отсутствии определения того, как следует воплотить высокоавтоматизированную, распределенную электроэнергетическую сеть из конца в конец, которая была бы прогнозирующей, самоадаптивной, самооптимизирующейся, определяющей неисправности, самовосстанавливающейся и надежной. Эта проблема, в основном, связана с масштабом выполнения и администрированием, поскольку она состоит в том, как сконструировать и воплотить усовершенствованное определение параметров, предоставить систему метрологического обеспечения и определить уровень управления принудительным выполнением политики по использованию коммунальных услуг (например, управление передачей и распределением, принудительное динамическое определение цен, динамическое предоставление услуг и учет и т.д.) по надежным сетям передачи данных. Для выполнения уровня управления принудительным выполнением политики по предоставлению коммунальных услуг масштабируемым и эффективным образом требуется больше, чем платформа администрирования сети на основе политики. Формирование сети на основе политики первоначально было разработано в середине-конце 1990-х гг. и в начале 2000-х гг. организациями стандартизации DMTF(РГУН, группа по управлению развитием настольных вычислительных систем) и IETF (ЦГПИ, целевая группа инженерной поддержки Интернет). Попытки фокусирования и разработки на основе политики работы с сетями, начиная с ее отправной точки, прежде выполнялись, в основном, на уровне предприятия и IP (ПИ, протокол Интернет) администрирования услуг (например, VPN (ВЧС, виртуальная частная сеть), QoS (КО, качество обслуживания), VoIP (ГПИ, голос по протоколу Интернет. Способы формирования сети на основе политики, технологии, модели, протоколы и конструкции сервера политики должны обеспечивать возможность их применения в данной области автоматизации сетей передачи и распределения коммунальных услуг. В дополнение к настоящему изобретению направленному на маршрутизатор переключения энергии, также требуется воплощение интеллектуальной электрической сети,в высокой степени распределенной, администрируемой из центра, основанной на политике логической матрицы, в который были бы представлены политики автоматизации сети передачи и распределения коммунальных услуг, способы, процессы, элементы управления, системы, устройства и профили потребителей коммунальных услуг, которая обеспечивала бы их администрирование и развертывание для формирования интеллектуальной надежной сети электропередач. В ссоответствии с этим, необходимо разработать улучшенные способы и устройство для решения некоторых из проблем, описанных выше, при снижении других недостатков, некоторые из которых были описаны выше. Сущность изобретения Варианты выполнения настоящего изобретения, в общем, относятся к конструкции, функциям и инструментам нового класса устройств сети коммунальных услуг, маршрутизаторов переключения энергии и их роли, и использованию при формировании сетей и для автоматизации сетей и систем передачи и распределения коммунальных услуг следующего поколения. Появляющиеся архитектуры интеллектуальных электрических сетей требуют применения нового типа сетевого устройства коммунальных услуг, такого, которое могло бы обеспечить передачу и распре-1 016898 деление политик автоматизации сети в высокой степени распределенном, администрируемом из центра способе, с возможностью поддержки передачи данных, как в режиме реального времени, так и в режиме,близком к режиму реального времени. Такое новое сетевое устройство коммунальных услуг должно поддерживать передовые функции датчиков и измерительных устройств в системе коммунального снабжения, функции мониторинга и регистрации услуг, функции управления услугами и принудительного выполнения политики, конфигурацию на основе сети и интерфейсы предоставления услуг, а также надежную передачу данных. Кроме того, такая новая категория сетевых устройств коммунальных услуг должна поддерживать разворачиваемый набор соответствующих открытым стандартам сенсорных устройств, измерительных устройств, метрологических устройств, функции мониторинга и регистрации, и управления; протоколов автоматизации и измерений, и управление передачей и распределением; надежные цифровые и системные конструкции, которые поддерживают широкий диапазон внедренных вычислительных средств, моделей встроенных запоминающих устройств и накопителей; и передовых функций формирования сетей, маршрутизации, переключения, политики и безопасности. В различных вариантах выполнения резидентный сетевой измеритель, на основе политики, может представлять собой устройство маршрутизации переключения энергии (ESRD, УМПЭ), которое обеспечивает передовые измерения на основе политики управления нагрузкой и формирование, и предоставление услуг, связанных с поставками энергии, и учет, и надежные интерфейсы сетевых услуг, и передачи данных между сетями. УМПЭ может быть интегрировано и взаимосвязано с передовыми, основанными на политике функциями устройств датчиков, метрологических устройств, устройств мониторинга,управления, регистрации, классификации, приоритезации, надежности, маршрутизации и переключения. УМПЭ можно использовать для обнаружения, измерения, отсчитывания и управления потоками услуг при поставках электроэнергии в точку применения коммунальных услуг в помещении потребителя, и может быть сконфигурировано, и им можно управлять с помощью одного или больше способов формирования сетей на основе политики. В некоторых вариантах выполнения, основанных на политике, резидентный сетевой измеритель может обеспечивать поддержку для усовершенствованных функций определения параметров электроэнергии, метрологии, мониторинга, измерений, управления, регистрации и составления отчетов. Сетевой измеритель может обеспечивать логическую матрицу для принудительного выполнения политики и управления в режиме реального времени и в режиме, близком к режиму реального времени, потоками услуг предоставления электроэнергии, событиями, услугами, сообщениями или тому подобное. Кроме того, основанный на политике резидентный сетевой измеритель может обеспечивать поддержку для надежной передачи данных между сетями через глобальную вычислительную сеть, городскую вычислительную сеть, локальную вычислительную сеть и домашнюю вычислительную сеть. В дополнительных вариантах выполнения основанный на политике резидентный сетевой измеритель можно использовать для предоставления голосовых услуг, видео услуг и услуг широкополосной передачи данных. Основанный на политике резидентный сетевой измеритель может обеспечивать поддержку для основанной на политике администрируемой активации услуг, предоставления, конфигурирования, мониторинга, администрирования и управления, и может обеспечивать поддержку для основанной на политике администрируемой аутентификации, авторизации услуги, учета, отчетности, управления и учета, причем оба эти варианта выполнения выполнены, и ими управляют через сетевые интерфейсы. В дополнительных вариантах выполнения основанный на политике резидентный сетевой измеритель может обеспечить интеграцию и взаимосвязи между различными способами, технологиями, моделями и алгоритмами в независимых областях автоматизации передачи и распределения электроэнергии,измерениях и регистрации с помощью датчиков предоставляемых коммунальных услуг, мониторинга и управления качеством услуг при поставке электроэнергии, и управления, и формирования электрической нагрузки, динамического, структурированного по тарифу/ставке измерения, и учета интерфейсов конфигурации сети, и услуг по поставкам электроэнергии, и надежной передачи данных между сетями на основе политики в одно устройство. В различных вариантах выполнения устройство маршрутизатор переключения энергии (УМПЭ),администрируемое и управляемое на основе политики, может взаимодействовать и участвовать в чрезвычайной степени распределенной и администрируемой из центра плоскости управления политикой,которую можно использовать для предоставления конфигурирования, мониторинга, администрирования и управления интеллектуальной сетью на основе электросети. УМПЭ можно использовать для предоставления услуг передачи данных между сетями и активации надежного сетевого соединения, функций аутентификации, авторизации и учета, для формирования интерфейса основанной на политике интеллектуальной сети, организованной на основе электросети, с чужими глобальными вычислительными сетями,городскими вычислительными сетями, локальными вычислительными сетями и домашними вычислительными сетями. Другой вариант выполнения настоящего изобретения также можно использовать для обеспечения основанных на политике передовых функции автоматизации и надежной передачи данных между сетями в распределенной сети коммунальных услуг, которые обеспечивают возможность формирования интеллектуальной сети на основе сети электропередачи, которая является прогнозирующей, самоадаптирую-2 016898 щейся, самооптимизирующейся, определяющей неисправности, самовосстанавливающейся и надежной. Другой вариант выполнения настоящего изобретения также можно использовать для предоставления основанных на политике передовых функций автоматизации и надежной передачи данных между сетями, для сетей предоставления коммунальных услуг, которые обеспечивают возможность создания интеллектуальной сети на основе сетей электропередач, которая является прогнозирующей, самоадаптирующейся, самооптимизирующейся, определяющей неисправности, самовосстанавливающейся и надежной. Другой вариант выполнения настоящего изобретения также можно использовать для обеспечения основанных на политике функций автоматизации генерирования коммунальных услуг и надежной передачи данных между сетями, которые обеспечивают интеллектуальную сеть на основе сети электропередач, которая является прогнозирующей, самоадаптирующейся, самооптимизирующейся, определяющей неисправности, самовосстанавливающейся и надежной. Другой вариант выполнения настоящего изобретения также можно использовать для обеспечения основанных на политике передовых функции автоматизации микрогенерирования и надежной передачи данных между сетями. В некоторых вариантах выполнения УМПЭ можно использовать для предоставления услуг взаимосвязи между сетями, и активации надежного сетевого соединения, функций аутентификации, авторизации и учета, для формирования интерфейса с основанной на политике интеллектуальной сетью на основе сетей электропередачи, или с чужой глобальной вычислительной сетью, городской вычислительной сетью, локальной вычислительной сетью и домашней вычислительной сетью. Боле полное понимание раскрытых здесь свойств и преимуществ изобретения может быть реализовано из оставшихся частей описания и приложенных чертежей. Краткое описание чертежей Для более полного понимания настоящего изобретения делается ссылка на приложенные чертежи. Следует понимать, что эти чертежи не следует рассматривать как ограничения объема изобретения, описанных выше вариантов выполнения, и понимаемый в настоящее время наилучший режим изобретения описан более подробно со ссылкой на приложенные чертежи. На фиг. 1 показана блок-схема, иллюстрирующая пять систем, интегрирующих автоматизацию и администрирование сети распределения коммунальных услуг, автоматизацию и администрирование сети коммунальных услуг, автоматизацию и администрирование генерирования коммунальных услуг и автоматизацию и администрирование микрораспределения коммунальных услуг в пяти отдельных вариантах выполнения в соответствии с настоящим изобретением; на фиг. 2 показана блок-схема, иллюстрирующая маршрутизатор переключения энергии, в одном варианте выполнения настоящего изобретения, на краю предоставления услуги в сети распределения коммунальных услуг, которая соединена с сетью распределения коммунальных услуг, для потребителя; на фиг. 3 показана блок-схема, иллюстрирующая основные функциональные элементы маршрутизатора переключения энергии, в одном варианте выполнения в соответствии с настоящим изобретением; на фиг. 4 показана блок-схема, иллюстрирующая компоненты обеспечения надежности, датчиков,метрологии, пакета/фрейма/классификатора события, механизмов маршрута/переключения/политики, и таблицы состояния маршрута/переключения/политики в пределах логической матрицы маршрутизатора переключения энергии в одном варианте выполнения, в соответствии с настоящим изобретением; на фиг. 5 показана блок-схема, иллюстрирующая компоненты интерфейса передачи данных между сетями маршрутизатора переключения энергии, в одном варианте выполнения в соответствии с настоящим изобретением; на фиг. 6 показана блок-схема, иллюстрирующая различные приложения, которые можно использовать с помощью маршрутизатора переключения энергии, в одном варианте выполнения в соответствии с настоящим изобретением; на фиг. 7 показана блок-схема, иллюстрирующая пять вариантов выполнения маршрутизатора переключения энергии, в пяти вариантах выполнения настоящего изобретения, в пределах сети распределения коммунальных услуг, сети передачи коммунальных услуг, автоматизации генерирования коммунальных услуг и мест размещения автоматизации генерирования микроуслуг на основе помещения потребителя коммунальных услуг; на фиг. 8 А, 8 В и 8 С показаны блок-схемы, иллюстрирующие использование маршрутизатора переключения энергии для датчиков распределения электроэнергии, метрологии, измерений и учета, структурированных по тарифу/ставке, предоставления услуг и управления качеством услуг, мониторинга услуг и отчетности, управления нагрузкой и формования нагрузки, принудительного выполнения политики, предоставления сетевых коммунальных услуг и надежной передачи данных между сетями, в одном варианте выполнения в соответствии с настоящим изобретением; на фиг. 9 А, 9 В и 9 С показаны блок-схемы, иллюстрирующие использование маршрутизатора переключения энергии для датчиков распределения электроэнергии, метрологии, измерений и учета, структурированных по тарифу/ставке, предоставления услуг и управления качеством услуг, мониторинга услуг и отчетности, управления нагрузкой и формования нагрузки, принудительного выполнения политики, предоставления сетевых коммунальных услуг и надежной передачи данных между сетями, в одном-3 016898 варианте выполнения, в соответствии с настоящим изобретением; на фиг. 10 А и 10 В показаны блок-схемы, иллюстрирующие использование маршрутизатора переключения энергии для датчиков распределения электроэнергии, метрологии, измерений и учета, структурированных по тарифу/ставке, предоставления услуг и управления качеством услуг, мониторинга услуг и отчетности, управления нагрузкой и формования нагрузки, принудительного выполнения политики, предоставления сетевых коммунальных услуг и надежной передачи данных между сетями, в одном варианте выполнения, в соответствии с настоящим изобретением; на фиг. 11 А и 11 В показаны блок-схемы, иллюстрирующие использование маршрутизатора переключения энергии для датчиков распределения электроэнергии, метрологии, измерений и учета, структурированных по тарифу/ставке, предоставления услуг и управления качеством услуг, мониторинга услуг и отчетности, управления нагрузкой и формования нагрузки, принудительного выполнения политики, предоставления сетевых коммунальных услуг и надежной передачи данных между сетями, в одном варианте выполнения, в соответствии с настоящим изобретением; на фиг. 12 А, 12 В и 12 С показаны блок-схемы, иллюстрирующие использование маршрутизатора переключения энергии для датчиков распределения электроэнергии, метрологии, измерений и учета,структурированных по тарифу/ставке, предоставления услуг и управления качеством услуг, мониторинга услуг и отчетности, управления нагрузкой и формования нагрузки, принудительного выполнения политики, предоставления сетевых коммунальных услуг и надежной передачи данных между сетями, в одном варианте выполнения, в соответствии с настоящим изобретением; на фиг. 13 показана блок-схема последовательности операций способа развертывания политики конфигурирования для маршрутизатора переключения энергии и принудительное выполнение политики конфигурирования маршрутизатором переключения энергии в одном варианте выполнения в соответствии с настоящим изобретением; на фиг. 14 показана блок-схема последовательности операций способа конфигурирования политики при ее сворачивании из маршрутизатора переключения энергии с последующим принудительным выполнением маршрутизатором переключения энергии измененного состояния политики в одном варианте выполнения в соответствии с настоящим изобретением; на фиг. 15 показана блок-схема последовательности операций способа развертывания политики управления качеством и электроэнергией для маршрутизатора переключения энергии и последующего принудительного выполнения устройством политики управления качеством и электроэнергией в одном варианте выполнения в соответствии с настоящим изобретением; на фиг. 16 показана блок-схема, представляющая основанную на политике сетевую прогнозирующую, самоадаптирующуюся, самооптимизирующуюся, определяющую неисправности, самовосстанавливающуюся и надежную интеллектуальную инфраструктуру электрической сети, в одном варианте выполнения в соответствии с настоящим изобретением; на фиг. 17 представлен снимок экрана интерфейса, надежных сетевых услуг маршрутизатора переключения энергии в одном варианте выполнения, в соответствии с настоящим изобретением; на фиг. 18 показана блок-схема, представляющая сетевое устройство маршрутизатора переключения энергии для распределения коммунальных услуг, которое обеспечивает основанную на политике,построенную на основе сети, прогнозирующую, самоадаптирующуюся, самооптимизирующуюся, определяющую неисправности, самовосстанавливающуюся и надежную интеллектуальную сеть на основе электросети, и которое выполнено с такой конфигурацией, и обращение к которому осуществляется через надежные интерфейсы сетевых услуг, в одном варианте выполнения в соответствии с настоящим изобретением; на фиг. 19 показана блок-схема, представляющая сетевое устройство маршрутизатора переключения энергии для передачи коммунальных услуг, которое обеспечивает основанную на политике, построенную на основе сети, прогнозирующую, самоадаптирующуюся, самооптимизирующуюся, определяющую неисправности, самовосстанавливающуюся и надежную интеллектуальную сеть на основе электросети, и которое выполнено с такой конфигурацией, и обращение к которому осуществляется через надежные интерфейсы сетевых услуг, в одном варианте выполнения в соответствии с настоящим изобретением; на фиг. 20 показана блок-схема, представляющая устройство маршрутизатора переключения энергии для автоматизации генерирования коммунальных услуг, которое обеспечивает основанную на политике, построенную на основе сети, прогнозирующую, самоадаптирующуюся, самооптимизирующуюся,определяющую неисправности, самовосстанавливающуюся и надежную интеллектуальную сеть на основе электросети, и которое выполнено с такой конфигурацией, и обращение к которому осуществляется через надежные интерфейсы сетевых услуг, в одном варианте выполнения в соответствии с настоящим изобретением; на фиг. 21 показана блок-схема, представляющая устройство маршрутизатора переключения энергии для автоматизации микрогенерирования коммунальных услуг, которое обеспечивает возможность функции передовой автоматизации микрогенерирования и функцию надежной передачи данных между сетями и которое выполнено с такой конфигурацией, и обращение к которому осуществляют через на-4 016898 дежные интерфейсы сетевых услуг; и на фиг. 22 показана блок-схема компьютерной системы, в которой могут быть выполнены варианты выполнения настоящего изобретения. Подробное описание изобретения В общем, будущая интеллектуальная инфраструктура сети на основе электросети включает в себя устройства маршрутизаторов переключения энергии, расположенные в цепях передачи и распределения,и на краю сети распределения услуги. В различных вариантах выполнения резидентный, основанный на политике вариант выполнения устройства измерителя в соответствии с настоящим изобретением обеспечивает дополнительные свойства по сравнению с традиционными измерениями, отсчетами, регистрацией и автоматизированным считыванием. В частности, данный вариант выполнения используется как основой, соединенный с несколькими сетями, интеллектуальный датчик, измеритель, регистратор, контроллер, устройство принудительного выполнения политики и устройство платформы предоставления услуг,которое соединено с прогнозирующей, самоадаптирующейся, самооптимизирующейся, определяющей неисправности, самовосстанавливающейся и надежной интеллектуальной инфраструктурой электрической сети. На фиг. 1 показана блок-схема, представляющая системы 100 и 200, которые интегрируют распределение коммунальных услуг и автоматизацию распределения коммунальных услуг, систему 300, интегрирующую передачу коммунальных услуг и автоматизацию передачи коммунальных услуг, систему 400,интегрирующую автоматизацию генерирования коммунальных услуг и систему 500 автоматизации микрогенерирования коммунальных услуг в пяти вариантах выполнения, в соответствии с настоящим изобретением. В данном примере система 100 включает в себя датчик ПО коммунальных услуг, устройство 120 распределения коммунальных услуг и устройство 130 передачи данных. Один или оба из датчика 110 коммунальных услуг и устройства 120 распределения коммунальных услуг соединены с сетевой подводящей линией 140 распределения коммунальных услуг. Устройство 120 распределения коммунальных услуг соединено с сетью 540 распределения коммунальных услуг, расположенной в помещении потребителя (обозначено пунктирной линией, отделяющей электрическую сеть 140 от сети 540 распределения). Кроме того, в данном примере система 200 включает в себя датчик 210 коммунальных услуг, устройство 220 распределения коммунальных услуг и устройство 230 передачи данных. Один или оба датчика 210 коммунальных услуг и устройства 220 распределения коммунальных услуг соединены с сетью 240 распределения коммунальных услуг. Кроме того, в данном примере, система 300 включает в себя датчик 310 коммунальных услуг, устройство 320 передачи коммунальных услуг и устройство 330 передачи данных. Один или оба датчика 310 коммунальных услуг и устройства 320 передачи коммунальных услуг соединены с сетью 340 передачи коммунальных услуг. Кроме того, в этом примере, система 400 включает в себя датчик 410 коммунальных услуг, устройство 420 автоматизации генерирования коммунальных услуг и устройство 430 передачи данных. Один или оба датчика 410 коммунальных услуг и устройства 420 автоматизации генерирования коммунальных услуг соединены с интерфейсом 440 автоматизации генерирования коммунальных услуг и сетью 340 передачи коммунальных услуг. Наконец, в данном примере, система 500 включает в себя устройство 510 автоматизации микрогенерирования коммунальных услуг, датчик 520 коммунальных услуг и устройство 530 передачи данных. Одно или оба устройства 510 автоматизации микрогенерирования коммунальных услуг и датчика 520 коммунальных услуг соединены с сетью 540 распределения коммунальных услуг для потребителя и интерфейсом 550 автоматизации микрогенерирования коммунальных услуг. Обычно датчик 110 коммунальных услуг может включать в себя аппаратные и/или программные элементы, выполненные с возможностью определения коммунальных услуг, предоставляемых через подводящую линию 140 распределения коммунальных услуг в помещение потребителя через устройство 120 распределения коммунальных услуг. Например, различные варианты выполнения могут определять нагрузку для энергии в режиме реального времени, уровни качества энергии, условия неисправности на линии и т.п. Устройство 120 распределения коммунальных услуг может включать в себя любые устройства, связанные с распределением коммунальных услуг, такие как измерители мощности, счетчики газа, счетчики воды, переключатели, значения, регуляторы, преобразователи, трансформаторы и т.п. Некоторые примеры подводящей линии 140 распределения коммунальных услуг включают в себя водопроводную сеть,включающую в себя линии распределения и соответствующие обеспечивающие устройства, систему муниципального водоснабжения, сеть распределения газа/пропана и т.п. Некоторые примеры сети 540 распределения коммунальных услуг для потребителя могут включать в себя электропроводку внутри дома,распределение кабельного телевидения по принципу "умный дом", распределение через спутник, телефонную сеть, газовую сеть, водопроводную сеть, канализацию и т.п., распределение в помещении или в комплексе жилищного товарищества, в устройствах коммерческого снабжения здания электроэнергией/водой/газом и т.п. В некоторых вариантах выполнения датчик 110 коммунальных услуг, устройство 120 распределения коммунальных услуг и устройство 130 передачи данных могут обеспечивать определение, измерение, мониторинг, регистрацию, получение аналитических данных, классификацию, обработку для приня-5 016898 тия решения и переключение/маршрутизацию по событию и сообщению для поддержки динамического формования улучшенного качества электроэнергии, локализации отказов и восстановления, в ответ на запрос и т.п. в режиме реального времени или в режиме, близком в режиму реального времени. В соответствии с этим, некоторые варианты выполнения настоящего изобретения могут обеспечивать интеграцию различных технологий, таких как метрология предоставляемых коммунальных услуг, локализация неисправностей и восстановление сети и передача данных между сетями, через логическую матрицу в одно устройство, которое обеспечивает поддержку взаимосвязанных функций для определения, измерения, мониторинга, регистрации, анализа, классификации, обработки принятия решения, генерирование события и сообщения, принудительного выполнения политики и услуг переключения и/или маршрутизации между сетями. Кроме того, некоторые варианты выполнения настоящего изобретения направлены на интегрированное цифровое устройство с усовершенствованными услугами определения параметров электропитания, измерения, мониторинга, регистрации, анализа, обработки принятия решения, классификации, генерирования событий и сообщений, принудительного выполнения политики, адресации в сети, переключения и/или маршрутизации между сетями, услуг адресации в электрической сети и функций надежности в сети (например, конфигурация главного устройства, брандмауэер, детектирование вторжения, формирование виртуальной частной сети). В одном примере работы датчик 110 коммунальных услуг и устройство 120 распределения коммунальных услуг обеспечивают одну или больше операций администрирования неисправностями. Например, некоторые варианты выполнения могут включать в себя аппаратные и/или программные элементы,выполненные с возможностью диагностики неисправностей, генерирования корректирующих конфигураций и передачи сигнала тревоги, а также обработку события. В другом примере некоторые варианты выполнения включают в себя аппаратные и/или программные элементы, выполненные с возможностью генерирования и поддержания регистрационных журналов событий и предыстории. В еще одном примере некоторые варианты выполнения могут включать в себя аппаратные средства и/или программные элементы, выполненные с возможностью обеспечения администрирования политикой и взаимодействия между сетями. В другом примере работы датчик 110 коммунальной услуги, устройство 120 распределения коммунальных услуг и устройство 130 передачи данных могут администрировать сбор, регистрацию и отчетность статистики передач данных. В еще одном примере вариант выполнения администрирует сбор, регистрацию и отчетность о статистических данных по коммунальным услугам. Вариант выполнения может дополнительно формировать и поддерживать автоматизированные и предоставляемые по требованию отчеты, ассоциированные с его работой и распределением одной или больше коммунальных услуг. В некоторых вариантах выполнения датчик 110 коммунальных услуг, устройство 120 распределения коммунальных услуг и устройство 130 передачи данных обеспечивают различные свойства и администрирование для поддержания безопасности. Например, вариант выполнения может включать в себя цифровые учетные записи идентификации устройства, пароли уровня приложения и администрирование криптографическими ключами для сетевого соединения. В различных вариантах выполнения датчик 110 коммунальных услуг, устройство 120 распределения коммунальных услуг и устройство 130 передачи данных обеспечивают передачу данных между сетями на основе политики с другими устройствами, соединенными с сетью 540 распределения коммунальных услуг для потребителей. Например, в одном варианте выполнения возникновение события порога нагрузки с максимальной потребностью нагрузки может быть передано во время события критического пика в одно или больше устройств в сети 540 распределения коммунальных услуг для потребителей сети 240 распределения коммунальных услуг и/или сети 340 передачи коммунальных услуг. В другом примере значения нагрузки, уровни качества электропитания и состояния неисправности могут быть переданы в устройство сети 540 распределения коммунальных услуг для потребителя сети 240 распределения коммунальных услуг и/или сети 340 передачи коммунальных услуг. В различных вариантах выполнения датчик 110 коммунальных услуг, устройство 120 распределения коммунальных услуг и устройство 130 передачи данных могут обеспечивать администрирование конфигурацией измерения и учета структурированной по динамическому тарифу/ставкам и надежную передачу данных между сетями на основе политики. Например, могут быть сконфигурированы одна или больше функций метрологии. В другом примере может быть сконфигурирована одна или больше функций передач данных по сети коммунальных услуг. В еще одном примере активация, предоставление,конфигурация, администрирование и учет голосовых, видеоуслуг и услуг широкополосной передачи данных могут быть предусмотрены и/или обеспечены в сети 540 распределения коммунальных услуг для потребителя. В дополнительном примере могут быть предусмотрены и/или предоставлены услуги администрирования и распределения программных средств и встроенного программного обеспечения. На фиг. 2 показана блок-схема, иллюстрирующая устройство 600 маршрутизатора переключения энергии (ESR, МПЭ), используемого при распределении коммунальных услуг и администрировании коммунальных услуг в одном варианте выполнения, в соответствии с настоящим изобретением. МПЭ 600 включает в себя: логическую матрицу 601 МПЭ, механизмы 602 безопасности, механизмы 603 датчиков и метрологии, механизмы 604 пакета/фрейма/классификатора события, механизмы 605 маршру-6 016898 та/переключения/процессора политики и таблицы 606 состояния маршрута/переключения/политики. МПЭ 600 может включать в себя компоненты 607 интерфейса глобальной вычислительной сети, компоненты 608 интерфейса городской вычислительной сети, компоненты 609 интерфейса локальной вычислительной сети, компоненты 610 интерфейса домашней вычислительной сети, компоненты 611 приложения мониторинга и регистрации, компоненты 612 приложения управления и отчетности, компоненты 613 приложения идентификации и безопасности и компоненты 614 приложений сетевых услуг. Кроме того, МПЭ 600 может быть подключен к подводящей линии 615 распределения коммунальных услуг и к сети 616 распределения коммунальных услуг. Логическая матрица 601 МПЭ включает в себя: механизмы 602 безопасности, механизмы датчиков и метрологии, механизмы 604 пакета/фрейма/классификатора событий, механизмы 605 процессора маршрута/переключателя/политики и таблицы 606 состояния маршрута/переключателя/политики. Механизмы 603 датчиков и метрологии могут включать в себя любые аппаратные и/или программные элементы, которые выполняют функции метрологии, такие как определение параметров, измерение,мониторинг, регистрация, аналитика, классификация, обработка принятия решения и переключение/маршрутизация событий и сообщений для поддержки формирования динамической нагрузки, улучшенного качества электропитания, изоляции и восстановления неисправности, отклика на запросы электропотребления и т.п. Некоторые примеры механизмов 603 датчиков и метрологии включают в себя измерители параметров электроэнергии Американского национального института стандартов (ANSI,АНИС) С 12.18/С 12.19, измерители, соответствующие стандарту Международной электротехнической комиссии (IEC, МЭК) 62056, измерители протокола распределенной вычислительной сети (DNP, ПРС),интеллектуальные измерители и т.п. Компоненты 607 интерфейса глобальной вычислительной сети (WAN, ГВС) могут включать в себя любые аппаратные и/или программные элементы, выполненные с возможностью обмена голосовыми данными, видеоданными или данными по глобальной вычислительной сети. Некоторые примеры интерфейса 220 ГВС включают в себя широкополосные интерфейсы, интерфейс 802.11 Института инженеров по электротехнике и радиоэлектронике (IEEE, ИИЭР) (или интерфейс WiFi), интерфейс 802.16 IEEE (или интерфейс WiMAX (ОСШБД, общемировая совместимость широкополосного беспроводного доступа,интерфейс 3GPP LTE (ОАЛ ППТП, оконечная аппаратура линии передачи Проекта партнерства третьего поколения радисвязи), кабельные модемы (или СИКСПД (СИКСПД, спецификация интерфейса кабельной службы системы передачи данных, линии цифровых абонентов (xDSL (группа стандартов цифровой абонентской линии, сеть с доведением оптического кабеля до пользователя (FTTH, СДОП), арендуемые линии (например, Т 1 или ОС 3), модемы сотовых телефонов, обычная телефонная сеть (POTS ПСТС, простая старая телефонная система и т.п. Некоторые примеры сетей передачи данных включают в себя сеть Интернет, городскую вычислительную сеть (MAN, ГОВС), локальную вычислительную сеть(LAN, ЛВС), сеть общего пользования, частную сеть корпорации и т.п. Интерфейс 610 домашней вычислительной сети (HAN, ДВС) может включать в себя любые аппаратные и/или программные элементы, выполненные с возможностью обмена голосовых данных, видео данных или данных в домашней вычислительной сети. Некоторые примеры интерфейса 610 ДВС включают в себя модемы, интерфейсы IEEE 802.1.Q (или VLAN (виртуальная ЛВС), ВЛВС), интерфейсыIEEE 802.3.Q (или Ethernet), интерфейс Homeplug Powerline Alliance (или Homeplug (технология передачи данных по обычной электросети компании Powerline Alliance), интерфейсы ZigBee Alliance (или ZigBee), интерфейсы ASHRE (или BACnet (автоматическая сеть управления строительством, интерфейсы асинхронного режима передачи (ATM, АРП), оптоволоконные интерфейсы (или DWDM (МДВВП, мультиплексирование по длине волны высокой плотности и т.п. Некоторые примеры сетей передачи данных включают в себя одиночные линии передачи из точки в точку, соединения "точка-множество точек",ДВС в помещении потребителя, ЛВС корпораций и т.п. В одном примере работы МПЭ 600 может обеспечивать интеграцию определения параметров измерения, мониторинга, регистрации, получения аналитических данных, классификации, обработки принятия решения в режиме реального времени или в режиме, близком к режиму времени, и переключение/маршрутизацию событий и сообщений для поддержки формования динамической нагрузки, улучшенного качества электропитания, изоляции и восстановления неисправностей, ответа на запрос и т.п., в одно устройство, через логическую матрицу, что обеспечивает взаимосвязанную функциональную поддержку для измерения параметров потребляемой энергии, мониторинга, подсчета, анализа, обработки принятия решения, генерирования сообщений и услуг переключения и/или маршрутизации на уровне между сетями. В различных вариантах выполнения эти функции предусмотрены в широких масштабах с использованием конфигурации на основе политики аналитических данных и механизма управления. На фиг. 3 показана блок-схема, иллюстрирующая устройство 700 маршрутизатора переключения энергии (МПЭ), используемого при распределении коммунальных услуг и при администрировании коммунальными услугами в одном варианте выполнения в соответствии с настоящим изобретением. МПЭ 700 включает в себя: логическую матрицу 701 МПЭ, механизмы 702 безопасности, механизмы 703 датчиков и метрологии, механизмы 704 пакета/фрейма/классификатора события, механизмы 705 процессора маршрута/переключения/политики, таблицы 706 состояния маршрута/переключения/политики, компо-7 016898 ненты 707 интерфейса глобальной сети, компоненты 708 интерфейса городской вычислительной сети,компоненты 709 интерфейса локальной вычислительной сети, компоненты 710 интерфейса домашней вычислительной сети, компоненты 711 приложения мониторинга и регистрации, компоненты 712 приложения управления и отчетности, компоненты 713 приложения идентификации и безопасности и компоненты 714 приложения сетевых услуг. В различных вариантах выполнения механизмы и компоненты МПЭ 700 могут быть предусмотрены в широких масштабах с использованием конфигурации на основе политики, механизмов анализа и управления. Логическая матрица 701 МПЭ может представлять собой любые аппаратные и/или программные элементы, выполненные с возможностью принудительного выполнения политики. Обычно политика представляет собой набор определенных правил, условий и действий. Каждое правило ассоциировано с одним или больше условиями, и одним или больше действиями. Как правило, одно или больше условий могут удовлетворяться для одного или больше действий, которые должны быть выполнены. Некоторые примеры состояний представляют собой числовые значения, значения времени, значения даты и т.п. Некоторые примеры действий представляют собой сбор данных, получение данных, сохранение данных,генерирование сообщений, генерирование отчетов, оперирование одной или больше функциями метрологии, оперирование одной или больше функциями управления нагрузкой и т.п. Политика может быть воплощена совместно с таблицами конечного устройства промышленности коммунальных услуг (например, ANSI C12.19) или объектами измерения коммунальных услуг (например, IEC 62056). Эти таблицы и/или объекты могут определять значения конфигурации, ассоциированные с измерениями, результатами функций метрологии и т.п. Некоторые примеры таблиц конечных устройств/объектов представляют собой таблицы/объекты конфигурации, таблицы/объекты источников данных, таблицы/объекты регистра, таблицы/объекты локального дисплея, таблицы/объекты безопасности, таблицы/объекты времени использования, таблицы/объекты профиля нагрузки, регистрационные записи предыстории и событий, таблицы/объекты управления нагрузкой и определения тарифов, таблицы/объекты производства и т.п. В различных вариантах выполнения механизмы 703 датчиков и метрологии, механизмы 704 пакета/фрейма/классификации события, компоненты 711 приложения мониторинга и регистрации, и компоненты 712 приложения управления и отчетности могут детектировать перерывы в работе, неисправности,разрывы и восстановление при распределении коммунальных услуг. Кроме того, вариант выполнения этих механизмов и компонентов может предпринимать действия в случае детектируемого простоя, неисправности, разрыва и восстановления, такое как генерирование уведомлений, разъединение/замыкание переключателей, генерирование отчетов и т.п. В некоторых вариантах выполнения механизмы 703 датчиков и метрологии, механизмы 704 пакета/фрейма/ классификации события, компоненты 711 приложения, мониторинга и регистрации и компоненты 712 приложения, управления и отчетности могут воплощать одну или больше программ тарифа/ставки за коммунальные услуги, которые должны быть ассоциированы с коммунальной услугой. Например, определенная программа тарифа/ставки за коммунальную услугу может быть выполнена так, что она будет определять, измерять, отсчитывать, регистрировать и передавать отчеты по одному или больше слоям или уровням предоставляемой коммунальной услуги. В дополнительных вариантах выполнения механизмы 703 датчиков и метрологии, механизмы 704 пакета/фрейма/классификации события, таблица 706 состояния маршрута/переключения/политики и компоненты 711 приложения мониторинга и регистрации могут определять условия, которые устанавливают основную физическую и логическую работу измерителя, обозначающие правильно работающий измеритель. Кроме того, вариант выполнения таких механизмов и компонентов может определять действия, которые должны быть выполнены, когда условия ассоциированы с неисправностью измерителя, для удовлетворения определению исправного измерителя. В еще одном варианте выполнения механизмы 702 безопасности и компоненты 713 приложения идентификации и безопасности могут определять, кто имеет доступ к данным и какая политика должна быть принудительно выполнена в случае вторжения или несанкционированной попытки доступа к данным. В еще одном другом варианте выполнения компоненты 712 приложения управления и отчетности и механизмы 705 процессора маршрута/переключателя/политики могут определять, какое количество коммунальной услуги может быть распределено и по какому тарифу требуется ее распределять. В еще одном другом варианте выполнения механизмы 703 датчиков и метрологии, компоненты 711 приложения мониторинга регистрации и компоненты 712 приложения управления и отчетности могут управлять, какие данные будут получены для обеспечения ежедневного отслеживания использования коммунальной услуги, качества и т.п. Кроме того, вариант выполнения этих механизмов и компонентов может определять действия, которые должны быть выполнены, по которым обеспечивается отчетность по результатам функций метрологии. Кроме того, вариант воплощения этих механизмов и компонентов может определять условия для предварительно оплаченной услуги предоставления электроэнергии, и может разрешать/запрещать предоставление услуг, в соответствии с состоянием счета. В различных вариантах выполнения механизмы 704 классификатора пакета/фрейма/события, меха-8 016898 низмы 705 процессора маршрута/переключателя/политики и таблицы 706 состояния маршрута/переключателя/политики определяют условия для обеспечения приоритетной передачи данных между сетями в МПЭ 700. В некоторых вариантах выполнения механизмы 703 датчиков и метрологии, компоненты 711 приложения мониторинга и регистрации и компоненты 712 приложения управления и отчетности могут управлять мониторингом и отчетностью качества электроэнергии и определять пределы или пороговые значения, устанавливающие качество распределяемой электроэнергии, и могут принудительно выполнять политику, которую применяют, когда качество или условие распределения энергии не удовлетворяет этим условиям. Вариант выполнения этих механизмов и компонентов может определять условия, в которых требуется замедлить или усилить такие соответствующие действия. В дополнительных вариантах выполнения механизмы 702 безопасности и компоненты 713 приложения идентификации и безопасности могут принудительно выполнять политику безопасности для МПЭ 700. В одном примере политика безопасности определяет одно или больше условий, ассоциированных с безопасностью МПЭ 700. Когда одно или больше условий, ассоциированных с безопасностью МПЭ 700,выполняются или удовлетворяются, выполняют одно или больше действий, определенных политикой безопасности. Например, политика безопасности может определять набор сетевых адресов, портов и интерфейсов, из которых разрешен доступ к МПЭ 700. Когда МПЭ 700 принимает запрос или пакет из этого набора сетевых адресов, портов и интерфейсов, из которых разрешен к нему доступ, одно или больше действий, определенных политикой безопасности, могут быть выполнены, которые обеспечивают возможность передачи запроса или пакета из набора сетевых адресов, портов и интерфейсов. В еще одном другом варианте выполнения механизм 703 датчиков и метрологии, компоненты 711 приложения мониторинга и регистрации и компоненты 712 приложения управления и отчетности могут принудительно выполнять политику метрологии в МПЭ 700. Когда одно или больше правил или условий, связанных с функциями метрологии МПЭ 700, выполняются или удовлетворяются, выполняют одно или больше действий, определенных политикой метрологии. Например, политика метрологии может конфигурировать устройство коммунальных услуг, такое как счетчик энергии, для регистрации потребляемой энергии, сохранять количество потребленной энергии в определенном формате, и передавать предупреждения и сигналы, когда потребление энергии превышает определенное минимальное или максимальное пороговое значение. В одном или больше вариантах выполнения механизмы 703 датчиков и метрологии, компоненты 711 приложения мониторинга и регистрации и компоненты 712 приложения управления и отчетности могут принудительно выполнять политику потребления, которая определяет одно или больше правил или условий, связанных с потреблением коммунальных услуг, связанных с МПЭ 700. Когда одно или больше правил и/или условий, связанных с политикой потребления, выполняются или удовлетворяются,выполняют одно или более действий, определенных политикой потребления. Например, политика потребления может определять уровни потребления и тарифы, связанные с определенными уровнями потребления. Политика потребления может дополнительно определять временные интервалы, ассоциированные с использованием определенной коммунальной услуги. Если определенный уровень потребления будет превышен, политика потребления может определять действие, которое увеличивает или уменьшает предоставляемые коммунальные услуги, ассоциированные с МПЭ 700. В другом примере политика потребления может определять действие, которое конфигурирует или отключает устройства потребителя(такие как электрические нагреватели для горячей воды, кондиционеры воздуха или стиральные машины/сушильные устройства) в течение определенных периодов использования, например, во время чрезвычайных ситуаций с поставками энергии. В еще одном другом варианте выполнения компоненты 712 приложения управления и отчетности могут принудительно выполнять политику отчетности, которая определяет одно или больше правил или условий, ассоциированных с тем, как должна быть организована отчетность по данным из МПЭ 700. Когда одно или больше правил и/или условий, ассоциированных с тем, как организуется отчетность по данным из МПЭ 700, удовлетворяется или выполняется, выполняют одно или больше действий, определенных политикой отчетности. Например, политика отчетности может определять условия, определяющие,когда и как данные, такие как потребление коммунальной услуги и качество коммунальной услуги, представляют в виде отчетов в организацию, предоставляющую коммунальные услуги. Когда заданные условия удовлетворяются, сообщения, включающие в себя эти данные, могут быть сгенерированы и могут быть поставлены в очередь/переданы в организацию, предоставляющую коммунальные услуги, для сбора. В одном варианте выполнения компоненты 714 приложения сетевых услуг можно использовать для развертывания предусмотренной политики с использованием протокола общей услуги открытой политики (COPS, ОУОП). В общем, ОУОП представляет собой часть набора программ протокола Интернет в соответствии с определением RFC IETF (РП ЦГИП, рабочие предложения целевая группа инженерной поддержки Интернет) 2748. ОУОП определяет простую модель клиент/сервер, для поддержки предоставления политики и принудительного ее выполнения. Политика ОУОП типично содержится в серверах политики, известных как точки принятия решения в отношении политики (PDP, ТРП), и политику при-9 016898 нудительно выполняют для распределенных клиентов, также известных как Точки Принудительного выполнения Политики (PEP, ТВП). В общем, существуют две "разновидности" или модели ОУОП: модель на основе аутсорсинга и модель предоставления. Модель на основе аутсорсинга представляет собой самую простую разновидность ОУОП. В этой модели вся политика содержится в ТРП. Всякий раз, когда ТВП должен принять решение,он передает всю соответствующую информацию в ТРП. ТРП анализирует эту информацию, принимает решение и передает его в ТВП. ТВП затем просто выполняет это решение. В модели предоставления ТВП отчитывается о своих возможностях принятия решений перед ТРП. ТРП затем загружает соответствующую политику в ТВП. ТВП может затем принимать свои собственные решения на основе этих политик. Модель предоставления может использовать механизмы 705 процессора маршрута/переключения/ политики для принудительного выполнения политики и таблицы 706 состояния маршрута/переключения/политики как хранилище политик в оперативной памяти. В дополнительных примерах работы МПЭ 700 обеспечивает интеграцию и взаимосвязь функций датчиков и измерения для коммунальных услуг, функций мониторинга и регистрации услуги, функций управления услугой и принудительного выполнения политики, интерфейсов предоставления конфигурации и услуги на основе сети, и защищенных передач данных в одном устройстве. На фиг. 4 показана блок-схема, иллюстрирующая механизмы 702 безопасности, механизмы 703 датчиков и метрологии, механизмы 704 пакета/фрейма/классификации события, механизмы 705 маршрута/переключателя/процессора политики и таблицы 706 состояния маршрута/переключателя/политики,которые интегрированы и взаимосвязаны через логическую матрицу 701 МПЭ, которая может использоваться МПЭ 700 по фиг. 2 в одном варианте выполнения, в соответствии с настоящим изобретением. В данном примере механизмы 702 безопасности включают в себя услуги функций аутентификации, авторизации и учета (AAA, ААУ), брандмауэра (FW, БМ), детектирования вторжения (IDS, УДВ), трансляцию сетевого адреса (NAT, TCA), и виртуальной частной сети (VPN, ВЧС). Механизмы 702 безопасности могут включать в себя услуги брандмауэра (БМ). БМ может включать в себя аппаратные и/или программные элементы, выполненные с возможностью регулировать поток трафика между компьютерным сетями с различными уровнями доверия, ассоциированными с МПЭ 700. Некоторые примеры компьютерных сетей представляют собой сеть Интернет, которая может представлять собой зону, не обладающую доверием, и интеллектуальные сети 815, организованные по сети электропередач, показанной на фиг. 8 А, которые могут представлять собой зону болеевысокого доверия. БМ может дополнительно обеспечивать зону с промежуточным уровнем доверия, такую как "сеть периметра" или демилитаризированную зону (DMZ, ДМЗ). Кроме того, БМ может предотвращать вторжение в сеть из частной сети, такой как сеть 616 распределения коммунальных услуг для потребителя по фиг. 2. Механизмы 702 безопасности могут включать в себя услуги детектирования вторжения (УДВ). УДВ могут включать в себя аппаратные и/или программные элементы, выполненные с возможностью детектировать нежелательные манипуляции с МПЭ 700. Обычно УДВ можно использовать для детектирования нескольких типов злоумышленного поведения, которое могут нарушить безопасность и доверие МПЭ 700. Это может включать в себя сетевые атаки против уязвимых услуг, атаки на приложения,управляемые данными, атаки на основе главного компьютера, такие как эскалация привилегий, несанкционированная регистрация и доступ к чувствительным файлам, и вредоносные программные средства(вирусы, троянские программы и черви). В различных вариантах выполнения УДВ может состоять из нескольких компонентов (не показаны), таких как датчики, которые генерируют события безопасности,консоли для отслеживания этих событий и предупреждений и управления датчиками, и механизм, который записывает события, регистрируемые датчиками, в базе данных, и использует систему политики для генерирования предупреждений по принятым событиям безопасности. Механизмы 702 безопасности могут включать в себя услуги трансляции сетевых адресов (ТСА). ТСА может включать в себя аппаратные и/или программные элементы, выполненные с возможностью перемещения участков сетевого трафика. Обычно ТСА, также известная как сетевая маскировка, трансляция собственного адреса или маскировка IP, представляет собой технологию перезаписи адресов протокола интернет (IP, ПИ) источника и/или назначения и обычно также номеров портов протокола управления передачей/протокола передачи датаграмм пользователя (TCP/UDP, ПУП/ПДП) пакетов ПИ, по мере из пропускания. В различных вариантах выполнения ТСА обеспечивает возможность доступа к Интернет множества главных компьютеров по частной сети с использованием одного открытого ПИ адреса. Механизмы 702 безопасности могут включать в себя услуги виртуальной частной сети (ВЧС). ВЧС может включать в себя аппаратные и/или программные элементы, выполненные с возможностью обеспечения передачи данных между сетями, надежно туннелированной между двумя или больше устройствами. Например, ВЧС может обеспечивать надежную передачу и обмен данными, ассоциированными с МПЭ 700 через интеллектуальную сеть 815, организованную по сети электропередач, как показано на фиг. 8 А. ВЧС может включать в себя свойства безопасности, такие как аутентификация или шифрование содержания. В дополнительных примерах работы МПЭ 700 может обеспечивать интеграцию в одном устройстве и взаимосвязь функции датчиков измерений коммунальных услуг, функций мониторинга и регистрации,- 10016898 функций управления услугой и принудительного выполнения политики, интерфейсов предоставления конфигурации и услуг на основе сети и надежной передачи данных. На фиг. 5 показана блок-схема, иллюстрирующая интегрированные и взаимосвязанные компоненты интерфейса глобальной вычислительной сети 707, городской вычислительной сети 708, локальной вычислительной сети 709 и домашней вычислительной сети 710, которые можно использовать в МПЭ 700 по фиг. 2 в одном варианте выполнения, в соответствии с настоящим изобретением. В различных вариантах выполнения компонент 707 интерфейса глобальной сети может включать в себя аппаратные и/или программные элементы, выполненные с возможностью обеспечения надежной передачи данных между сетями в глобальной сети, которые могут использоваться МПЭ 700. В некоторых вариантах выполнения компонент 708 интерфейса городской сети может включать в себя аппаратные и/или программные элементы, выполненные с возможностью предоставления передачи данных между сетями в пределах города, которые могут использоваться МПЭ 700. В дополнительных вариантах выполнения компонент 709 интерфейса локальной вычислительной сети может включать в себя аппаратные и/или программные элементы, выполненные с возможностью предоставления надежной передачи данных между локальными вычислительными сетями, которые могут использоваться МПЭ 700. В дополнительных вариантах выполнения компонент 710 сетевого интерфейса домашней вычислительной сети может включать в себя аппаратные и/или программные элементы,выполненные с возможностью обеспечения надежной передачи данных между сетями в домашней вычислительной сети, которые могут использоваться МПЭ 700. На фиг. 6 показана блок-схема, иллюстрирующая интегрированные и взаимосвязанные компоненты 711 приложения мониторинга и регистрации, компоненты 712 приложения управления и отчетности,компоненты 713 приложения идентификации и безопасности, и приложения и компоненты 714 сетевых услуг, которые могут использоваться МПЭ 700 по фиг. 2 в одном варианте выполнения, в соответствии с настоящим изобретением. В некоторых вариантах выполнения компоненты 711 приложения мониторинга и регистрации могут включать в себя аппаратные и/или программные элементы, выполненные с возможностью предоставления услуг мониторинга и регистрации, которые могут использоваться МПЭ 700. Компоненты 712 приложения управления и отчетности могут включать в себя аппаратные и/или программные элементы,выполненные с возможностью предоставления услуг управления и отчетности для коммунальных услуг,которые могут использоваться МПЭ 700. В различных вариантах выполнения компоненты 713 приложения идентификации и безопасности могут включать в себя аппаратные и/или программные элементы, выполненные с возможностью предоставления услуг управления и отчетности по коммунальным услугам, которые могут использоваться МПЭ 700. Компоненты 714 приложения сетевых услуг могут включать в себя аппаратные и/или программные элементы, выполненные с возможностью предоставления интерфейсов сетевых услуг, которые могут использоваться МПЭ 700. На фиг. 7 показана блок-схема, представляющая МПЭ 700 А, МПЭ 700 В, МПЭ 700 С, МПЭ 700D и МПЭ 700 Е, которые можно использовать для предоставления основанных на политике функций автоматизированного и безопасного взаимодействия между сетями и генерирования коммунальных услуг, которые обеспечивают возможность формирования интеллектуальной сети на основе сети электропередачи, которая является прогнозирующей, самоадаптирующейся, самооптимизирующейся, определяющей неисправности, самовосстанавливающейся и безопасной в одном варианте выполнения, в соответствии с настоящим изобретением. На фиг. 8 А, 8 В и 8 С показана блок-схема МПЭ 800, которая обеспечивает функции датчиков измерений для коммунальных услуг, мониторинг услуги, функции отчета и регистрации, функции управления услугами и принудительного выполнения политики, интерфейсы конфигурации на основе сети и предоставления коммунальной услуги, и защищенную передачу данных между сетями в одном устройстве, в соответствии с одним вариантом выполнения в соответствии с настоящим изобретением. В качестве центрального устройства в МПЭ 800 используется логическая матрица 801 МПЭ, которая может включать в себя механизмы 802 безопасности, механизмы 803 датчиков и метрологии, механизмы 804 пакета/фрейма/классификатора события, механизмы 805 маршрута/переключения/процессора политики и таблицы 806 состояния маршрута/переключения/политики. МПЭ 800 может также включать в себя компоненты 807 ГОВС/ГВС WiMAX, компоненты 808 ЛВСHomeplug, компоненты 809 ДВС Homeplug и компоненты 810 WiFi ДВС, компоненты 811 приложения мониторинга и регистрации, компоненты 812 приложения управления и отчетности, компоненты 813 приложения идентификации и безопасности и компоненты 814 приложения сетевых услуг, все из которых могут быть интегрированы и взаимосвязаны с логической матрицей 801 МПЭ. В данном варианте выполнения МПЭ 800 принимает электроэнергию, распределяемую из подводящей линии распределения коммунальной услуги для выполнения функций датчиков измерений, мониторинга услуги, отчета и функций регистрации, функций управления услугой и принудительного выполнения политики, и распределяет электроэнергию в раздаточную коробку электросети, которая расположена в помещении потребителя. МПЭ 800 может быть подключен к интеллектуальной сети 815, проло- 11016898 женной по сети электропередач (например, сеть усовершенствованной инфраструктуры измерения (AMI,УИИ и/или сети Интернет через компонент 807 ГОВС/ГВС WiMAX и/или через компонент 808 ЛВСHomeplug. В одном примере работы МПЭ 800 может конфигурировать, определять, измерять, отслеживать, отсчитывать, регистрировать и управлять электроэнергией, распределяемой в помещении потребителя. МПЭ 800 может затем направлять информацию, ассоциированную с описанными выше функциями, в/из интеллектуальной сети 815, организованной по сети электропередач. В другом примере работы МПЭ 800 может предоставлять услуги передачи голоса, видео данных и/или широкополосной передачи данных между компьютерными системами или устройствами, расположенными в помещении потребителя, и Интернет, используя компонент 807 ГОВС/ГВС WiMAX и/или компонент 809 ДВС Homeplug. В различных вариантах выполнения МПЭ 800 может быть подключен через компонент 810 WiFi или через Homeplug к мосту WiFi, к одному или больше устройств WiFi в помещении потребителя (например, программируемый термостат с передачей данных через WiFi [PCT, ТКС, технология конфиденциальной связи], WiFi счетчик газа, WiFi счетчик воды, WiFi переносной компьютер/настольный компьютер). МПЭ 800 может быть подключен через Homeplug к мосту Ethernet, к одному или больше устройствEthernet (например, настольному компьютеру с картой сетевого интерфейса [NIC, КСИ] Ethernet). Кроме того, МПЭ 800 может быть дополнительно подключен через Homeplug к мосту ZigBee к одному или больше устройствам ZigBee (например, ZigBee TKC, ZigBee счетчику газа, ZigBee счетчику воды). МПЭ 800 может действовать как интерфейс между этими другими устройствами коммунальных услуг, такими как счетчик газа или счетчик воды, и организациями, представляющими коммунальные услуги, ответственными за эти устройства коммунальных услуг. МПЭ 800 может обеспечивать возможность для устройств, соединенных с сетью Homeplug, расположенных в помещении потребителя, доступа к информации, связанной с МПЭ 800 (например, такой как использование коммунальной услуги) и может подключаться к Интернет. Как показано на фиг. 8 В и 8 С, в некоторых вариантах выполнения МПЭ 800 может обеспечивать интеллектуальную маршрутизацию/путь переключения между различными сетями передачи данных,ассоциированными с МПЭ 800. В этих примерах МПЭ 800 может направлять/переключать данные между уровнями, ассоциированными с компонентами 807 WiMAX ГОВС, компонентами 808 ЛВС Homeplug,компонентами 809 ГОВС и компонентами 807 WiMAX ГОВС. На фиг. 9 А, 9 В и 9 С показана блок-схема МПЭ 900, которая обеспечивает в одном устройстве функции датчиков и измерений коммунальных услуг, функции мониторинга измерений и регистрации в коммунальной услуге, функции управления услугой и принудительного выполнения политики, интерфейсы конфигурации и предоставления коммунальной услуги на основе сети, и безопасную передачу данных между сетями в одном варианте выполнения, в соответствии с настоящим изобретением. В качестве центрального устройства МПЭ 900 используется логическая матрица 901 МПЭ, которая состоит из механизмов 902 безопасности, механизмов 903 датчиков и метрологии, механизмов 904 пакета/фрейма/классификатора события, механизмов 905 маршрута/переключения/процессора политики и таблицы 906 состояния маршрута/переключателя/политики. МПЭ 900 может также включать в себя компоненты 907 ГОВС/ГВС WiMAX, компоненты 908 ЛВСHomeplug, компоненты 909 ДВС Homeplug и компоненты 910 ZigBee ДВС, компоненты 911 приложения мониторинга и регистрации, компоненты 912 приложения управления и отчетности, компоненты 913 идентификации и безопасности, и компоненты 914 приложения сетевых услуг, все из которых могут быть интегрированы и взаимосвязаны с логической матрицей 901 МПЭ. В одном варианте выполнения МПЭ 900 может принимать параметры распределяемой электроэнергии из подводящей линии распределения коммунальной услуги для выполнения функций датчиков измерений, функций мониторинга подсчета и регистрации услуги, функций управления услугой и принудительного выполнения политики, и распределяет электроэнергию в распределительную коробку электрической сети, установленную в помещении потребителя. МПЭ 900 может быть соединена с интеллектуальной сетью 915, установленной по электрической сети (например, с усовершенствованной сетью инфраструктуры измерения (УИИ и/или с Интернет через компонент 907 WiMAX ГОВС/ГВС и/или компонент 908 ЛВС Homeplug. В одном примере работы МПЭ 900 может конфигурировать, определять, измерять, отслеживать, отсчитывать, регистрировать и управлять распределяемой электроэнергией в помещении потребителя. МПЭ 900 может затем направлять информацию, ассоциированную с описанными выше функциями, в/из интеллектуальной сети 915, установленной по сети электропередач. В одном примере работы МПЭ 900 может предоставлять услуги передачи голоса, видеоданных и/или широкополосной передачи данных между компьютерными системами или устройствами, расположенными в помещениях потребителя и Интернет, используя компонент 907 WiMAX ГОВС/ГВС и/или компонент 909 ДВС Homeplug. МПЭ 900 может дополнительно быть подключена через Homeplug к мосту WiFi, к одному или- 12016898 больше устройствам WiFi в помещении потребителя (например, программируемому термостату с передачей данных по WiFi [TKC], счетчик газа WiFi, счетчик воды WiFi, переносной компьютер/настольный компьютер WiFi) или тому подобное. МПЭ 900 может быть подключена через компонент 910 ZigBee или через Homeplug к мосту ZigBee,к одному или больше устройствам ZigBee в помещении потребителя (например, программируемый термостат с передачей данных по ZigBee [TKC], счетчик газа ZigBee, счетчик воды ZigBee) или подобное. МПЭ 900 может быть подключена через Homeplug к мосту Ethernet, к одному или больше устройствам Ethernet (например, настольному компьютеру с картой сетевого интерфейса [КСИ] Ethernet). В некоторых вариантах выполнения МПЭ 900 может быть подключена через Homeplug к мосту ZigBee, к одному или больше устройствам ZigBee (например, ZigBee TKC, счетчику газа ZigBee, счетчику воды ZigBee). МПЭ 900 может действовать как интерфейс между этими другими устройствами предоставления коммунальных услуг, такими как счетчик газа или счетчик воды, и организациями, предоставляющими коммунальные услуги, которые отвечают за устройства предоставления коммунальных услуг. МПЭ 900 может обеспечивать для устройств, соединенных с сетью Homeplug, расположенной в помещении пользователя, доступа к информации, связанной с МПЭ 900 (например, такой как степень использования услуги) и может подключаться к Интернет. Как показано на фиг. 9 В и 9 С, в различных вариантах выполнения МПЭ 900 может обеспечивать интеллектуальный маршрут/путь переключения между различными сетями передачи данных, ассоциированными с МПЭ 900. В этих примерах МПЭ 900 может направлять/переключать данные между уровнями, ассоциированными с компонентами 907 WiMAX ГОВС, компонентами 908 ЛВС Homeplug, компонентами 909 ГОВС Homeplug, компонентами 910 ZigBee ДВС и компонентами 907 WiMAX ГОВС. На фиг. 10 А и 10 В показана блок-схема МПЭ 1000, которая обеспечивает в одном устройстве функции датчиков и измерений коммунальных услуг, функции мониторинга, подсчета и регистрации коммунальных услуг, функции управления услугой и принудительного выполнения политики, интерфейсы конфигурации на основе сети и предоставления коммунальной услуги и защищенной передачи данных между сетями, в соответствии с одним вариантом выполнения в соответствии с настоящим изобретением. Центральный блок МПЭ 1000 представляет собой логическую матрицу 1001 МПЭ, которая состоит из механизмов 1002 безопасности, механизмов 1003 датчиков и метрологии, механизмов 1004 пакета/фрейма/классификатора события, механизмов 1005 маршрута/переключения/процессора политики,таблиц 1006 состояния маршрута/переключения/политики. МПЭ 1000 может включать в себя компоненты 1007 спецификации интерфейса услуги передачи данных по кабелю (СИКСПД) ГОВС, компоненты 1008 ЛВС Homeplug, компоненты 1009 ДВС Homeplug и компоненты 1010 WiFi ДВС, компоненты 1011 приложения мониторинга и регистрации, компоненты 1012 приложения управления и отчетности, компоненты 1013 приложения идентификации и безопасности и компоненты 1014 приложения сетевых услуг, которые интегрированы и взаимосвязаны с логической матрицей 1001 МПЭ в одном варианте выполнения в соответствии с настоящим изобретением. В различных вариантах выполнения МПЭ 1000 принимает электроэнергию, распределяемую из подводящей линии распределения коммунальной услуги, для выполнения функций датчиков и измерений, функций мониторинга, подсчета и регистрации услуги, функций управления услугой и принудительного выполнения политики, и распределяет электроэнергию в распределительную коробку электрической сети, расположенную в помещении потребителя. МПЭ 1000 может быть соединена с интеллектуальной сетью 1015, установленной в электросети (например, сеть усовершенствованной инфраструктуры измерения (УИИ и/или к Интернет через компоненты 1007 СИКСПД ГОВС и/или через компоненты 1008 ЛВС Homeplug. В одном примере работы МПЭ 1000 может конфигурировать, определять, измерять, отслеживать,отсчитывать, регистрировать и управлять распределяемой электроэнергией в помещении потребителя. МПЭ 1000 может затем направлять информацию, ассоциированную с описанными выше функциями,в/из интеллектуальной сети 1015, установленной в сети электропередач. В другом примере работы МПЭ 1000 может предоставлять услуги передачи голоса, видео данных и/или широкополосной передачи данных между компьютерными системами или устройствами, расположенными в помещении потребителя, и Интернет, используя компонент 1007 СИКСПД ГОВС и компонент 1009 ДВС Homeplug. МПЭ 1000 может быть соединена через компонент 1010 WiFi, или через Homeplug к мосту WiFi, к одному или больше устройствам WiFi в помещении потребителя (например, программируемый термостат с передачей данных через WiFi [TKC], счетчик газа WiFi, счетчик воды WiFi, переносной компьютер/настольный компьютер WiFi) или тому подобное. МПЭ 1000 может быть дополнительно подключена через Homeplug к мосту Ethernet, к одному или больше устройствам Ethernet (например, настольному компьютеру через карту сетевого интерфейса[КСИ] Ethernet). В некоторых вариантах выполнения МПЭ 1000 может быть дополнительно соединена через Homeplug к мосту ZigBee к одному или больше устройствам ZigBee (например, ZigBee TKC, счетчику газа ZigBee, счетчику воды ZigBee). МПЭ 1000 может действовать как интерфейс между этими другими устройствами коммунальных услуг, такими как счетчик газа или счетчик воды, и организациями,- 13016898 предоставляющими коммунальные услуги, отвечающими за эти устройства предоставления коммунальных услуг. МПЭ 1000 может обеспечивать для устройств, соединенных с сетью Homeplug, расположенных в помещениях потребителя, доступ к информации, ассоциированной с МПЭ 1000 (например, такой как степень использования услуги) и может подключать к Интернет. Как показано на фиг. 10 В, МПЭ 1000 может обеспечивать интеллектуальный путь маршрутизации/переключения между различными сетями передачи данных, связанными с МПЭ 1000. В этих примерах МПЭ 1000 может направлять/переключать данные между уровнями, ассоциированными с компонентами 1007 СИКСПД, компонентами 1008 ЛВС Homeplug, компонентами 1009 ГОВС Homeplug и компонентами 1010 WiFi ДВС. На фиг. 11 А и 11 В показана блок-схема МПЭ 1100, которая обеспечивает функции датчиков измерения коммунальных услуг, функции мониторинга, отсчета и регистрации коммунальных услуг, функции управления услугами и принудительного выполнения политики, интерфейсы конфигурации на основе сети и предоставления коммунальной услуги, и защищенную передачу данных между сетями в одном устройстве в соответствии с одним вариантом выполнения в соответствии с настоящим изобретением. Центральное устройство МПЭ 1100 представляет собой логическую матрицу 1101 МПЭ, которая может состоять из механизмов 1102 безопасности, механизмов 1103 датчиков и метрологии, механизмов 1104 пакета/фрейма/классификатора события, механизмов 1105 маршрута/переключения/процессора политики, и таблицы 1106 состояния маршрута/переключения/политики. В одном варианте выполнения МПЭ 1100 также может включать в себя компоненты 1107 линии цифрового абонента (xDSL) ГОВС, компоненты 1108 ЛВС Homeplug, компоненты 1109 ЛВС Homeplug и компоненты 1110 WiFi ЛВС, компоненты 1111 приложения мониторинга и регистрации, компоненты 1112 приложения управления и отчетности, компоненты 1113 приложения идентификации и безопасности, и компоненты 1114 приложения сетевых услуг, все из которых могут быть интегрированы и взаимосвязаны с логической матрицей 1101 МПЭ. В некоторых вариантах выполнения МПЭ 1100 может принимать электроэнергию, распределяемую из подводящей линии распределения коммунальной услуги для выполнения функций датчиков и измерений, функций мониторинга, отсчета и регистрации услуги, функций управления услугой и принудительного выполнения политики, и распределяет электроэнергию в распределительную коробку электросети,расположенную в помещении потребителя. МПЭ 1100 может быть подключена к интеллектуальной сети 1115, организованной по сети электропередач (например, сети усовершенствованной инфраструктуры измерения (УИИ и/или к Интернет через компонент 1107 xDSL ГОВС и/или через компоненты 1108 ЛВС Homeplug. В одном примере работы МПЭ 1100 может конфигурировать, определять, измерять, отслеживать,отсчитывать, регистрировать и управлять распределяемой электроэнергией в помещении потребителя. МПЭ 1100 может затем направлять информацию, ассоциированную с описанными с выше функциями в/из интеллектуальной сети 1115, организованной по сети электропередач. В другом примере работы МПЭ 1100 может предоставлять услуги передачи голосовых, видео данных и/или широкополосной передачи данных между компьютерными системами или устройствами, расположенными в помещении потребителя и Интернет, используя компонент 1107 xDSL ГОВС и компонент 1109 ДВС Homeplug. МПЭ 1100 может быть подключена к компонентам 1110 WiFi, или через Homeplug к мосту WiFi, к одному или больше устройствам WiFi в помещении пользователя (например, программируемому термостату [ТКС] с передачей данных по WiFi, счетчику газа WiFi, счетчику воды WiFi, переносному/настольному компьютеру WiFi) или подобное. МПЭ 1100 может быть дополнительно подключена к Homeplug к мосту Ethernet, к одному или больше устройствам Ethernet (например, настольному компьютеру с картой сетевого интерфейса [КСИ]Ethernet). В некоторых вариантах выполнения МПЭ 1100 может быть подключена через Homeplug к мосту ZigBee к одному или больше устройствам ZigBee (например, ZigBee ТКС, счетчику газа ZigBee, счетчику воды ZigBee). МПЭ 1100 может действовать как интерфейс между этими другими устройствами предоставления коммунальных услуг, такими как счетчик газа или счетчик воды, и организациями предоставления коммунальных услуг, отвечающими за устройства предоставления коммунальных услуг. МПЭ 1100 может обеспечивать для устройств, подключенных к сети Homeplug, расположенной в помещении потребителя, доступ к информации, ассоциированной с МПЭ 1100 (например, такой как использование коммунальной услуги) может и подключаться к Интернет. Как показано на фиг. 11 В, МПЭ 1100 может обеспечивать интеллектуальный путь маршрутизации/переключения между различными сетями передачи данных, ассоциированными с МПЭ 1100. В этих примерах МПЭ 1100 может направлять/переключать данные между уровнями, ассоциированными с компонентами 1107 xDSL, компонентами 1108 ЛВС Homeplug, компонентами 1109 ГОВС Homeplug и компонентами 1110 WiFi ДВС. На фиг. 12 А, 12 В и 12 С показана блок-схема МПЭ 1200, которая обеспечивает функции датчиков и измерения коммунальных услуг, функции мониторинга, подсчета и регистрации коммунальных услуг,функции управления услугой и принудительного выполнения политики, интерфейсы конфигурации на- 14016898 основе сети и предоставления коммунальной услуги, и защищенные передачи данных между сетями в одном устройстве в одном варианте выполнения, в соответствии с настоящим изобретением. В качестве центрального устройства МПЭ 1200 используется логическая матрица 1201 МПЭ, которая может состоять из механизмов 1202 безопасности, механизмов 1203 датчиков и метрологии, механизмов 1204 пакета/фрейма/классификатора события, механизмов 1205 маршрута/переключения/процессора политики, и таблиц 1206 состояния маршрута/переключения/политики. В различных вариантах выполнения МПЭ 1200 может включать в себя компоненты 1207 ОАЛ ППТП ГОВС/ГВС, компоненты 1208 ЛВС Homeplug, компоненты 1209 ДВС Homeplug и компоненты 1210 WiFi ДВС, компоненты 1211 приложения мониторинга и регистрации, компоненты 1212 приложения управления и отчетности, компоненты 1213 приложения идентификации и безопасности, и компоненты 1214 приложения сетевых услуг, все из которых могут быть интегрированы и взаимосвязаны с логической матрицей 1201 МПЭ. В некоторых вариантах выполнения МПЭ 1200 может принимать распределение электроэнергии из подводящей линии распределения коммунальной услуги для функций датчиков и измерения, функций мониторинга, отсчета и регистрации коммунальных услуг, функций управления услугой и принудительного выполнения политики, и распределяет электроэнергию в распределительную коробку электросети,расположенную в помещении потребителя. МПЭ 1200 может быть подключена к интеллектуальной сети 1215 электропередач (например, к сети усовершенствованной инфраструктуры измерения (УИИ и/или к Интернет через компонент 1207 ОАЛ ППТП ГОВС/ГВС и/или через компонент 1208 ЛВС Homeplug. В одном примере работы МПЭ 1200 может конфигурировать, определять, измерять, отслеживать,подсчитывать, регистрировать и управлять распределяемой электроэнергией в помещении потребителя. МПЭ 1200 может затем направлять информацию, ассоциированную с описанными выше функциями в/из интеллектуальной сети 1215 электропередач. В другом примере работы МПЭ 1200 может предоставлять услуги передачи голосовых данных, видеоданных и/или широкополосной передачи данных между компьютерными системами или устройствами, расположенными в помещении потребителя и Интернет, используя компонент 1207 3GPP LTE ГОВС/ГВС и компонент 1209 ДВС Homeplug. МПЭ 1200 может быть дополнительно соединена с компонентом 1210 WiFi, или через Homeplug с мостом WiFi, с одним или больше устройствами WiFi в помещениях потребителя (например, программируемый термостат с передачей данных по WiFi [TKC], счетчик газа WiFi, счетчик воды WiFi, переносной компьютер/настольный компьютер WiFi) или тому подобное. МПЭ 1200 может быть дополнительно соединена через Homeplug с мостом Ethernet, с одним или больше устройствами Ethernet (например, настольным компьютером с картой сетевого интерфейса[КСИ] Ethernet). В некоторых вариантах выполнения МПЭ 1200 может быть дополнительно соединена через Homeplug с мостом ZigBee с одним или больше устройствами ZigBee (например, ZigBee TKC,счетчиком газа ZigBee, счетчиком воды ZigBee). МПЭ 1200 может действовать как интерфейс между этими другими устройствами, используемыми для предоставления коммунальных услуг, такими как счетчик газа или счетчик воды, и организациями, предоставляющими коммунальные услуги, ответственными за устройства, используемые для предоставления коммунальных услуг. МПЭ 1200 может обеспечивать возможность для устройств, подключенных к сети Homeplug, расположенных в помещении потребителя, доступа к информации, ассоциированной МПЭ 1200 (например, такой как степень использования коммунальной услуги) и может подключаться к Интернет. Как показано на фиг. 12 В и 12 С, МПЭ 1200 может обеспечивать интеллектуальный путь маршрутизации/переключения между различными сетями передачи данных, ассоциированными с МПЭ 1200. В этих примерах МПЭ 1200 может направлять по маршруту/переключать данные между уровнями, ассоциированными с компонентами 1207 ОАЛ ППТП ГОВС, компонентами 1208 ЛВС Homeplug, компонентами 1209 ГОВС Homeplug и компонентами 1207 ОАЛ ППТП ГВС. На фиг. 13 показана блок-схема последовательности операций способа конфигурации на основе политики функции маршрутизации переключения энергии в одном варианте выполнения, в соответствии с настоящим изобретением. Обработка, представленная на фиг. 13, может быть выполнена с помощью программных модулей (например, инструкции или кода), выполняемых процессором маршрутизатора переключения энергии или МПЭ (например, МПЭ 700 по фиг. 3), с использованием аппаратных модулей или их комбинаций. Схема на фиг. 13 начинается на этапе 1301. На этапе 1302 организация, предоставляющая коммунальные услуги, генерирует политику конфигурации. Некоторые примеры организаций, предоставляющих коммунальные услуги, представляют собой компанию, вырабатывающую электроэнергию, дистрибьютор природного газа/пропана, муниципальный район водоснабжения, компанию по обслуживанию канализации и т.п. Организации, предоставляющие коммунальные услуги, могут использовать различные программные приложения для генерирования политики конфигурации. В одном варианте выполнения компания, предоставляющая коммунальные услуги, генерирует политику конфигурации, используя механизм политики на основе ОУОПPR. На этапе 1303 организация, предоставляющая коммунальные услуги, разворачивает политику кон- 15016898 фигурации для одного или больше МПЭ (например, МПЭ 700). Организация, предоставляющая коммунальные услуги, может разворачивать политику конфигурации из централизованного местоположения для множества распределенных МПЭ, используя частную сеть организации (например, интеллектуальную сеть, развернутую в электрической сети). Организация, предоставляющая коммунальные услуги,также может разворачивать политику конфигурации из централизованного местоположения для множества распределенных МПЭ, используя общедоступные сети, такие как Интернет. Организация, предоставляющая коммунальные услуги, также может разворачивать политику конфигурации, когда МПЭ установлена в помещении потребителя или в местоположении, ассоциированном с сетью предоставления коммунальных услуг организации или с инфраструктурой распределения. На этапе 1304 рабочую конфигурацию МПЭ 700 обновляют в соответствии с политикой конфигурации. Например, политика конфигурации может определять условия, в соответствии с которыми работает МПЭ 700, тип и формат данных записывают и сохраняют с использованием функций метрологии,ассоциированных с МПЭ 700, механизмов отчетности и/или передачи данных и т.п. На этапе 1305 МПЭ 700 выполняет одну или больше функций определения параметров и/или метрологии, в соответствии с определением политики конфигурации. На этапе 1306 МПЭ 700 выполняет одну или больше функций классификации, приоритезации и/или обеспечения безопасности, как определено политикой конфигурации. На этапе 1307 МПЭ 700 выполняет одну или больше функций регистрации и управления, как определено политикой конфигурации. На этапе 1308 МПЭ 700 выполняет одну или больше функций маршрутизации, переключения и/или принудительного выполнения политики, как определено политикой конфигурации. На фиг. 14 показана блок-схема последовательности операций способа удаления конфигурации на основе политики функций маршрутизации переключения энергии в одном варианте выполнения в соответствии с настоящим изобретением. Обработка, представленная на фиг. 14, может быть выполнена с помощью программных модулей (например, инструкций или кода), выполняемых процессором маршрутизатора переключения энергии или МПЭ (например, МПЭ 700 по фиг. 3), с использованием аппаратных модулей или их комбинаций. Схема, показанная на фиг. 14, начинается на этапе 1401. На этапе 1402 организация, предоставляющая коммунальные услуги, сворачивает политику конфигурации, ранее развернутую для МПЭ 700. Организация, предоставляющая коммунальные услуги, может сворачивать политику конфигурации из централизованного местоположения для множества распределенных МПЭ, используя частную сеть организации (например, интеллектуальную сеть, развернутую по электросети). Организация, предоставляющая коммунальные услуги, также может сворачивать политику конфигурации из централизованного местоположения для множества распределенных МПЭ, используя частные сети, такие как Интернет. Организация, предоставляющая коммунальные услуги, также может разворачивать политику конфигурации, когда МПЭ устанавливают в помещении потребителя или в местоположении, ассоциированном с сетью предоставления коммунальных услуг организации или инфраструктуры распределения. На этапе 1403 рабочую конфигурацию МПЭ 700 обновляют, в соответствии с запросом на сворачивание. На этапе 1404 МПЭ 700 выполняет одну или больше функций датчиков и/или метрологии, как определено, в соответствии с запросом сворачивания. На этапе 1405 МПЭ 700 выполняет одну или больше функций классификации, приоритезации и/или обеспечения безопасности, как определено запросом на сворачивание. На этапе 1406 МПЭ 700 выполняет одну или больше функции регистрации и управления, как определено запросом на сворачивание. На этапе 1407 МПЭ 700 выполняет одну или больше функций маршрутизации, переключения и/или принудительного выполнения политики, как определено запросом на сворачивание. На фиг. 15 показана блок-схема последовательности операций способа разворачивания политики обеспечения качества электроэнергии и управления, и принудительного выполнения в одном варианте выполнения в соответствии с настоящим изобретением. Схема на фиг. 15 начинается с этапа 1501. На этапе 1502 организация, предоставляющая коммунальные услуги, генерирует политику QC в отношении электроэнергии. В одном примере политика QC в отношении электроэнергии определяет набор пределов или пороговых значений, которые, будучи удовлетворенными, определяют качество или уровень распределения энергии. Политика QC в отношении электроэнергии может дополнительно определять одно или больше действий, выполняемых, когда качество или уровень распределения энергии удовлетворяют или не способны удовлетворить определенный набор пределов или пороговых значений. На этапе 1503 организация, предоставляющая коммунальные услуги, разворачивает политику QC в отношении электроэнергии для маршрутизатора переключения энергии или МПЭ (например, МПЭ 700 по фиг. 3). На этапе 1504 рабочую конфигурацию МПЭ 700 обновляют в соответствии с QC в отношении электроэнергии. Например, МПЭ 700 может конфигурировать один или больше сигналов тревоги или событий уведомления, ассоциированных с измерителем предоставляемой коммунальной услуги, на основе набора пороговых значений, определяющих качество или уровень распределения энергии.- 16016898 На этапе 1505 МПЭ 700 выполняет одну или больше функций определения и/или метрологии, как определено политикой QC в отношении электроэнергии. На этапе 1506 МПЭ 700 выполняет одну или больше из функций классификации, приоритезации и/или обеспечения безопасности, как определено политикой QC в отношении электроэнергии. На этапе 1507 МПЭ 700 выполняет одну или больше функций регистрации и управления, как определено политикой QC в отношении электроэнергии. На этапе 1508 МПЭ 700 выполняет одну или больше функций маршрутизации, переключения и/или принудительного выполнения политики, как определено политикой QC в отношении электроэнергии. На этапе 1509 МПЭ 700 идентифицирует, классифицирует и устанавливает приоритеты событияQC в отношении электроэнергии для каждой развернутой логической схемы политики. На этапе 1510 МПЭ 700 измеряет событие QC в отношении электроэнергии для каждой развернутой логической схемы политики. На этапе 1511 МПЭ 700 регистрирует и управляет событием QC в отношении электроэнергии для каждой развернутой логической схемы политики. На этапе 1512 МПЭ 700 выполняет одно или больше из составления отчетов о событиях и обмена сообщениями о QC в отношении электроэнергии на каждую развернутую логическую схему политики. На фиг. 16 показана блок-схема самовосстанавливающейся интеллектуальной сети 1600, развернутой в электросети в одном варианте выполнения, в соответствии с настоящим изобретением. В разных примерах коммунальные услуги (например, электричество, вода и газ) можно распределять из основного офиса предоставления коммунальных услуг или других мест положения генерирования, мест положения передачи, мест положения подводящей линии передачи, мест положения распределения, мест положения подводящей линии распределения или тому подобное, в одну или больше из подстанций, промышленных, коммерческих и/или жилых конечных точек и/или помещений потребителя. В различных вариантах выполнения сетевой центр эксплуатации (NOC, СЦЭ) коммунальных услуг с одним или больше серверами политики обеспечивает интеллектуальное управление для передачи, администрирования и восстановления всех или части устройств, ассоциированных с сетью коммунальных услуг. Например, один или больше СЦЭ коммунальных услуг могут связываться с МПЭ и устройствами предоставления коммунальных на станциях генерирования, подстанциях передачи, подстанциях подводящей линии передачи, распределительных подстанциях, распределительных подстанциях подводящей линии и в помещениях потребителя. Каждый МПЭ может быть выполнен с возможностью управления устройствами предоставления коммунальных услуг. Некоторые примеры устройств предоставления коммунальных услуг представляют собой счетчики, переключатели, преобразователи, генераторы, конверторы, клапаны, насосы и т.п. В одном примере распределительная подстанция может быть сконфигурирована для распределения одной или больше коммунальных услуг в подводящей линии распределения или в помещении потребителя, в основном, используя первую распределительную линию или сеть. Подстанция распределительной сети может быть выполнена с возможностью распределения одной или больше коммунальных услуг в другие подводящие линии распределения, которые вторично используют вторую распределительную линию или сеть. СЦЭ коммунальных услуг и/или каждый из МПЭ могут периодически передавать данные. Например, СЦЭ коммунальных услуг может запрашивать или опрашивать степень использования коммунальной услуги и информацию о потреблении из одного или больше МПЭ, расположенных в помещениях потребителя. СЦЭ коммунальной услуги также может передавать новые политики, направлять обновления политики и передавать инструкции для удаления старых политик из любых МПЭ. В другом примере один или больше МПЭ могут быть сконфигурированы с возможностью передачи данных вверх по потоку в МПЭ или в СЦЭ коммунальной услуги. В одном примере работы неисправность при распределении коммунальной услуги в один или больше МПЭ, распределяемых через сеть коммунальной услуги детектируют с помощью одного или больше МПЭ. МПЭ, на которые влияет неисправность, могут генерировать и передавать сообщение, обозначающее неисправность, в СЦЭ коммунальной услуги. МПЭ, на который влияет неисправность, может дополнительно передавать сообщение или может формировать событие с другим МПЭ для передачи (например, маршрутизации/переключения), если непосредственный контакт с СЦЭ коммунальной услуги невозможен. В соответствии с этим, проблема, возникающая в результате неисправности, может быть затем быстро изолирована и исправлена. В результате, обеспечивается автоматическое уведомление рабочих бригад, которые отправляют в определенное местоположение, например, в помещение потребителя. В еще одном примере работы каждый МПЭ в сети коммунальных услуг сети может исправлять неисправность при распределении коммунальной услуги, запрашивая действия, выполняемые одним или больше другими МПЭ. МПЭ в одной подстанции может передавать инструкции в другой МПЭ, в другой подстанции так, чтобы он работал с одним или больше устройствами коммунальных услуг, для перенаправления при распределении коммунальной услуги. Таким образом, МПЭ может выполнять интеллектуальную передачу данных на основе конфигурации политики, для автоматического восстановления или- 17016898 исправления сети коммунальных услуг. На фиг. 17 показан снимок экрана интерфейса 1700 сетевой услуги, который может быть ассоциирован с МПЭ в одном варианте выполнения, в соответствии с настоящим изобретением. Защищенный интерфейс 1700 коммунальной услуги включает в себя одну или больше кнопок 1710 навигации, выполненных с возможностью доступа к различным свойствам или функциям интерфейса 1700. Меню 1720 может отображаться для пользователя и может включать в себя пункты навигации, такие как "Мой счет", "Составление счетов", "Запрос на услугу", "Скидки по эффективности потребления энергии", "Советы/инструменты по экономии электроэнергии", "Мой профиль" и т.п. Интерфейс 1700 может дополнительно включать в себя область 1730, обозначенную как "Мой счет", на которой кратко отображается информация о счетах (например, номер счета, имя потребителя, адрес услуги, информация об оплате и т.п.) в области 1740. В области 1750 с меткой "Мое потребление" интерфейс 1700 может отображать информацию, ассоциированную со степенью потребления коммунальной услуги. Например,интерфейс 1700 может включать в себя полосковый график 1760, который отображает данные предыстории, относящиеся к степени потребления коммунальной услуги. В некоторых вариантах выполнения интерфейс 1700 сетевой услуги включает в себя кнопку 1770 навигации, которая обеспечивает для пользователя возможность получения информации, ассоциированной с текущими отключениями при подаче электроэнергии. В области 1780 с меткой "Мои услуги" интерфейс 1700 может отображать пиктограммы или индикаторы, ассоциированные с действиями, которые пользователь может выполнять совместно с услугой пользователя (например, считать показания измерителя, сменить программу тарифа, установить требуемые пороговые значения, установить установки по администрированию электроэнергией и т.п.). Интерфейс 1700 дополнительно может включать в себя кнопку 1790 навигации, которая обеспечивает для пользователя возможность подписки на широкополосное соединение с Интернет через интеллектуальный измеритель. Например, пользователь может быть соединен по беспроводному каналу с МПЭ через локальную вычислительную сеть, когда МПЭ действует как точка беспроводного доступа. Пользователь может получать доступ в Интернет, используя МПЭ через модем WiMAX, модем xDSL,кабельный модем СИКСПД, или модем BPL, ассоциированный с МПЭ, который уже может использоваться организацией, предоставляющей коммунальные услуги, для общего управления интеллектуальной сетью, развернутой в электрической сети. На фиг. 18 представлен вариант выполнения МПЭ 1800 для распределения коммунальной услуги в одном варианте выполнения в соответствии с настоящим изобретением. МПЭ 1800 может включать в себя логическую матрицу 1801 МПЭ, механизмы 1802 безопасности, механизмы 1803 датчиков и метрологии, механизмы 1804 пакета/фрейма/классификатора события, механизмы 1805 маршрута/переключения/процессора политики, и таблицы 1806 состояния маршрута/переключения/политики. МПЭ 1800 может включать в себя компоненты 1807 интерфейса глобальной вычислительной сети, компоненты 1808 интерфейса городской вычислительной сети, компоненты 1809 интерфейса локальной вычислительной сети, компоненты 1810 приложения мониторинга и регистрации, компоненты 1811 приложения управления и отчетности, компоненты 1812 приложения идентификации и обеспечения безопасности и компоненты 1813 приложения сетевых услуг. В различных вариантах выполнения МПЭ 1800 может связываться с конфигурацией на основе политики, и для него через нее могут быть предоставлены, аналитические данные и механизм управления,через сеть 240 распределения коммунальных услуг. На фиг. 19 представлен вариант выполнения МПЭ 1900 для передачи коммунальных услуг в одном варианте выполнения в соответствии с настоящим изобретением. МПЭ 1900 может включать в себя логическую матрицу 1901, механизмы 1902 безопасности, механизмы 1903 датчиков и метрологии, механизмы 1904 пакета/фрейма/классификатора события, механизмы 1905 маршрута/переключателя/процессора политики, и таблицы 1906 маршрута/переключателя/состояния политики. МПЭ 1900 может включать в себя компоненты 1907 интерфейса глобальной вычислительной сети, компоненты 1908 интерфейса городской вычислительной сети, компоненты 1909 интерфейса локальной вычислительной сети, компоненты 1910 приложения мониторинга и регистрации, компонентах 1911 приложения управления и отчетности, компоненты 1912 приложения идентификации и безопасности и компоненты 1913 приложений сетевых услуг. В различных вариантах выполнения МПЭ 1900 может связываться с конфигурацией на основе политики, и для него через нее могут быть предоставлены аналитические данные и механизм управления через сеть 340 распределения коммунальных услуг. На фиг. 20 показан вариант выполнения МПЭ 2000 для автоматизации генерирования коммунальных услуг, расположенный на предприятии, генерирующем коммунальные услуги, в одном варианте выполнения в соответствии с настоящим изобретением. МПЭ 2000 может включать в себя логическую матрицу 2001 МПЭ, механизмы 2002 безопасности, механизмы 2003 датчиков и метрологии, механизмы 2004 пакета/фрейма/классификатора события, механизмы 2005 маршрута/переключателя/процессора политики и таблицы 2006 состояния маршрута/переключателя/политики. МПЭ 2000 может включать в себя компоненты 2007 автоматизации генерирования коммунальных услуг, компоненты 2008 интерфейса гло- 18016898 бальной вычислительной сети, компоненты 2009 интерфейса городской вычислительной сети, компоненты 2010 интерфейса локальной вычислительной сети, компоненты 2011 приложения мониторинга и регистрации, компоненты 2012 приложения управления и отчетности, компоненты 2013 приложения идентификации и безопасности и компоненты 2014 приложений сетевых услуг. В различных вариантах выполнения МПЭ 2000 может связываться с конфигурацией на основе политики, и для него через нее могут быть предоставлены аналитические данные и механизм управления,через интерфейс 440 автоматизации генерирования коммунальных услуг и/или сеть 340 передачи коммунальных услуг. На фиг. 21 представлен вариант выполнения МПЭ 2100 для автоматизации микрогенерирования коммунальных услуг, расположенный в помещении потребителя, в одном варианте выполнения в соответствии с настоящим изобретением. МПЭ 2100 может включать в себя логическую матрицу 2101 МПЭ,механизмы 2102 безопасности, механизмы 2103 датчиков и метрологии, механизмы 2104 пакета/фрейма/классификатора события, механизмы 2105 маршрута/переключателя/процессора политики и таблицы 2106 состояния маршрута/переключателя/политики. МПЭ 2100 может включать в себя компоненты 2107 автоматизации микрогенерирования коммунальных услуг, компоненты 2108 интерфейса городской/глобальной вычислительной сети, компоненты 2109 интерфейса локальной вычислительной сети, компоненты 2110 интерфейса домашней вычислительной сети, компоненты 2111 приложения мониторинга и регистрации, компоненты 2112 управления и отчетности, компоненты 2113 приложения идентификации и безопасности и компоненты 2114 приложения сетевых услуг. В различных вариантах выполнения МПЭ 2100 может связываться с конфигурацией на основе политики, и для него через нее могут быть предоставлены, аналитические данные и механизм управления,через сеть 540 распределения коммунальных услуг для потребителя и/или интерфейс 550 автоматизации микрогенерирования коммунальных услуг. На фиг. 20 показан вариант выполнения МПЭ 2000 для автоматизации генерирования коммунальных услуг, расположенный на предприятии, генерирующем коммунальные услуги, в одном варианте выполнения в соответствии с настоящим изобретением. МПЭ 2000 может включать в себя логическую матрицу 2001 МПЭ, механизмы 2002 безопасности, механизмы 2003 датчиков и метрологии, механизмы 2004 пакета/фрейма/классификатора события, механизмы 2005 маршрута/переключателя/процессора политики и таблицы 2006 состояния маршрута/переключателя/политики. МПЭ 2000 может включать в себя компоненты 2007 автоматизации генерирования коммунальных услуг, компоненты 2008 интерфейса глобальной вычислительной сети, компоненты 2009 интерфейса городской вычислительной сети, компоненты 2010 интерфейса локальной вычислительной сети, компоненты 2011 приложения мониторинга и регистрации, компоненты 2012 приложения управления и отчетности, компоненты 2013 приложения идентификации и безопасности и компоненты 2014 приложений сетевых услуг. В различных вариантах выполнения МПЭ 2000 может связываться с конфигурацией на основе политики, и для него через нее могут быть предоставлены аналитические данные и механизм управления,через сеть 440 распределения коммунальных услуг. На фиг. 21 представлен вариант выполнения МПЭ 2100 для автоматизации микрогенерирования коммунальных услуг, расположенный в помещении потребителя, в одном варианте выполнения в соответствии с настоящим изобретением. МПЭ 2100 может включать в себя логическую матрицу 2101 МПЭ,механизмы 2102 безопасности, механизмы 2103 датчиков и метрологии, механизмы 2104 пакета/фрейма/классификатора события, механизмы 2105 маршрута/переключателя/процессора политики и таблицы 2106 состояния маршрута/переключателя/политики. МПЭ 2100 может включать в себя компоненты 2107 автоматизации микрогенерирования коммунальных услуг, компоненты 2108 интерфейса городской/глобальной вычислительной сети, компоненты 2109 интерфейса локальной вычислительной сети, компоненты 2110 интерфейса домашней вычислительной сети, компоненты 2111 приложения мониторинга и регистрации, компоненты 2112 управления и отчетности, компоненты 2113 приложения идентификации и безопасности и компоненты 2114 приложения сетевых услуг. В различных вариантах выполнения МПЭ 2100 может связываться с конфигурацией на основе политики, и для него через нее могут быть предоставлены аналитические данные и механизм управления,через сеть 540 распределения коммунальных услуг для потребителя и/или интерфейс 550 автоматизации микрогенерирования коммунальных услуг. На фиг. 22 показана блок-схема компьютерной системы 2200, которая может включать варианты выполнения настоящего изобретения. На фиг. 22 представлена только иллюстрация одного варианта выполнения, который включает в себя настоящее изобретение, и не ограничивает объем изобретения, который определен в формуле изобретения. Для специалиста в данной области техники будут понятны другие варианты, модификации и альтернативы. Как показано на фиг. 22, компьютерная система 2200 может включать в себя процессор (процессоры) 2210, который связывается с множеством периферийных устройств через подсистему 2260 шины. Такие периферийные устройства могут включать в себя запоминающее устройство (например, RAM(ОЗУ, оперативное запоминающее устройство) или ROM (ПЗУ, постоянное запоминающее устройство 2220, накопитель 2230, устройство 2240 ввода/вывода (I/O, В/В) и интерфейс 2250 передачи данных.- 19016898 В некотором варианте выполнения компьютерная система 2200 включает в себя один или больше микропроцессоров компании Intel или компании Advanced Micro Devices (AMD), такие как процессор(процессоры) 2210. Кроме того, в одном варианте выполнения, компьютерная система 2200 включает в себя операционную систему на основе LINUX или UNIX. Запоминающее устройство 2220 и накопитель 2230 представляют собой примеры физических носителей, выполненных с возможностью сохранения данных, такие как варианты выполнения настоящего изобретения, включающие в себя исполняемый компьютером код, считываемый человеком код или тому подобное. Другие типы физических носителей включают в себя гибкие диски, съемные жесткие диски,оптические носители, такие как CD ROM (компакт-диск, предназначенный только для чтения), DVD(универсальный цифровой диск) и штрих-коды, полупроводниковые запоминающие устройства, такие как запоминающие устройства типа флэш, постоянные запоминающие устройства (ПЗУ), энергозависимые запоминающие устройства, работающие с батареей, сетевые устройства-накопители и т.п. Запоминающее устройство 2220 и накопитель 2230 могут быть выполнены с возможностью сохранения основных программ и конструкций данных, которые обеспечивают функции настоящего изобретения. Модули и инструкции программного кода, которые обеспечивают функции настоящего изобретения, могут быть сохранены в запоминающем устройстве 2220 и накопителе 2230. Эти программные модули могут быть выполнены с помощью процессора (процессоров) 2210. Запоминающее устройство 2220 и накопитель 2230 также могут предоставлять объемы памяти для сохранения данных, используемых в соответствии с настоящим изобретением. Интерфейс 2240 ввода/вывода может формировать интерфейс со всеми возможными типами устройств и механизмов для ввода информации в компьютерную систему 2200 и вывода информации из компьютерной системы 2200. Эти устройства могут включать в себя клавиатуру, клавишную панель,сенсорный экран, встроенный в дисплей, устройства ввода звука, такие как системы распознавания голоса, микрофоны и устройства ввода другого типа. В различных вариантах выполнения устройства ввода данных пользователя обычно воплощены как компьютерная мышь, шаровой манипулятор, сенсорная площадка, джойстик, беспроводное удаленное устройство, цифровая панель для рисования, система голосовых команд, система отслеживания движений глаз и т.п. Такие устройства ввода данных пользователя обычно обеспечивают для пользователя возможность выбора объектов, пиктограмм, текста и т.п., которые появляются на мониторе или в устройстве дисплея через команду, такую как щелчок кнопкой или тому подобное. Устройства вывода пользователя могут включать в себя все возможные типы устройств и механизмов, используемые для вывода информации из компьютерной системы 2200. Они могут включать в себя дисплей, монитор, невизуальные средства отображения, такие как устройства вывода звука, и т.д. Интерфейс 2250 передачи данных обеспечивает интерфейс с другими сетями передачи данных и устройствами. Интерфейс 2250 передачи данных может использоваться как интерфейс для приема данных из и передачи данных в другие системы. Варианты выполнения интерфейса 2250 передачи данных обычно включают в себя карту Ethernet, модем (телефонный, спутниковый, кабельный, ISDN (ЦСКУ,цифровая сеть с комплексными услугами, модуль (асинхронной) цифровой абонентской линии (DSL,АЦЛ), интерфейс Fire Wire, интерфейс USB и т.п. Например, интерфейс 2250 передачи данных может быть соединен с компьютером, компьютерной сетью, шиной Fire Wire (стандарт высокопроизводительной последовательной шины IEEE 1394) или тому подобное. В других вариантах выполнения интерфейсы 2250 передачи данных могут быть физически интегрированы на материнской плате компьютерной системы 2200 и могут представлять собой программы, такие как программный АЦЛ или тому подобное. В различных вариантах выполнения компьютерная система 2200 также может включать в себя программное обеспечение, которое обеспечивает возможность передачи данных через сеть, такие как протоколы HTTP, ПУП/ПИ, RTP/RTSP (транспортный протокол реального времени) и т.п. В альтернативных вариантах выполнения настоящего изобретения также можно использовать другие протоколы передачи данных и программных средств, например, IPX (МПО, протокол межсетевого пакетного обмена), ЦДЛ или тому подобное. Подсистема 2260 шины обеспечивает механизм, позволяющий различным компонентам и подсистемам компьютерной системы 2200 связываться друг с другом в соответствии с назначением. Хотя подсистема 2260 шины схематично показана как одна шина, в альтернативных вариантах выполнения подсистемы шины может использоваться множество шин. На фиг. 22 представлена компьютерная система, выполненная с возможностью выполнения на ее основе настоящего изобретения. Для специалистов в данной области техники будет понятно множество других аппаратных и программных конфигураций, пригодных для использования с настоящим изобретением. Например, компьютер может представлять собой встроенное устройство, настольное устройство,портативный компьютер, компьютер, установленный в стойку, или конфигурацию в виде планшета. Кроме того, компьютер может представлять собой последовательность сетевых компьютеров. Кроме того, предусматривается возможность использования других микропроцессоров, таких как микропроцессоры Pentium или Itanium; микропроцессоры Opteron или AthlonXP производства компании Advanced Micro Devices, Inc; и т.п. Кроме того, предусматривается возможность использования других ти- 20016898 пов операционных систем, таких как Windows, WindowsXP, WindowsNT или тому подобное компании Microsoft Corporation, Solaris компании Sun Microsystems, LINUX, UNIX и т.п. В других вариантах выполнения технологии, описанные выше, могут быть воплощены на микросхеме или на вспомогательных панелях обработки. Описание и чертежи соответствующим образом следует рассматривать как иллюстрацию, а не как ограничение. Однако следует понимать, что различные модификации и изменения могут быть выполнены здесь без выхода за пределы широко понимаемой сущности и объема изобретения, которые определены в формуле изобретения. Объем изобретения поэтому должен быть определен не ссылкой на представленное выше описание, а ссылкой на приложенную формулу изобретения, наряду с ее полным объемом или эквивалентами. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Устройство для предоставления коммунальной услуги, содержащее: по меньшей мере один интерфейс вычислительной сети, выполненный с возможностью обмена данными с устройством, и логическую матрицу, выполненную с возможностью принимать информацию о снабжении, в котором информация о снабжении основана на наборе политик, определяющих параметр распределения коммунальной услуги через сеть коммунальной услуги, при этом набор политик динамически обновляемый,и на основе информации о снабжении устанавливать интерфейс с набором датчиков, переключать передачи данных между датчиками набора датчиков и направлять по маршруту передачи данных в/из устройство через по меньшей мере один интерфейс вычислительной сети. 2. Устройство по п.1, дополнительно содержащее механизм безопасности, причем механизм безопасности выполнен с возможностью предоставления одной или больше услуг аутентификации, услуг брандмауэра, услуг трансляции сетевого адреса, услуг детектирования вторжения или устройств формирования частной виртуальной сети. 3. Устройство по п.2, дополнительно содержащее набор модулей приложения, предназначенных для обеспечения конфигурации идентификации и безопасности и механизма безопасности. 4. Устройство по п.1, дополнительно содержащее набор модулей приложения для мониторинга и регистрации информации, ассоциированной с набором датчиков. 5. Устройство по п.1, дополнительно содержащее набор модулей приложений, для управления набором датчиков. 6. Устройство по п.1, дополнительно содержащее набор модулей приложений, для предоставления сетевых услуг, обеспечивающих доступ к информации, ассоциированной с набором датчиков. 7. Устройство по п.1, в котором набор политик определяет по меньшей мере одно состояние, которое должно быть удовлетворено, для выполнения действия, обозначенного политикой. 8. Устройство по п.7, в котором логическая матрица выполнена с возможностью определения,удовлетворяет ли информация, ассоциированная с набором датчиков, политику в наборе политик и выполняет ли действие, обозначенное политикой. 9. Устройство по п.8, в котором действие, обозначенное политикой, обозначает одно или больше из считывания информации, переключения информации, направления информации по маршруту, выполнения набора функций безопасности, выполнения набора функций отчетности, конфигурирования одного или больше устройств датчиков, генерирования сообщения или вызова события. 10. Устройство по п.1, в котором параметр распределения коммунальной услуги содержит количество и тариф распределения. 11. Устройство по п.1, выполненное с возможностью работать на краю сети распределения коммунальной услуги и помещений потребителей. 12. Устройство по п.1, выполненное с возможностью работать по всей сети предоставления и распределения коммунальной услуги. 13. Устройство по п.1, в котором набор политик определяет уровни потребления и тарифы, связанные с каждым уровнем потребления. 14. Устройство по п.1, дополнительно выполненное с возможностью конфигурировать распределение коммунальных услуг. 15. Устройство по п.1, выполненное с возможностью работать с сетью распределения электроэнергии. 16. Устройство по п.1, в котором по меньшей мере один интерфейс вычислительной сети выбирают из группы интерфейсов, состоящей из интерфейса глобальной вычислительной сети,интерфейса городской вычислительной сети,интерфейса локальной вычислительной сети,интерфейса домашней вычислительной сети,интерфейса беспроводной локальной вычислительной сети,- 21016898 интерфейса WiMAX (ОСШБД, общемировая совместимость широкополосного беспроводного доступа),интерфейс 3GPP LTE (ОАЛ ППТП, оконечная аппаратура линии передачи Проекта партнерства третьего поколения радисвязи),интерфейса WiFi и интерфейса ZigBee. 17. Устройство по п.1, в котором набор политик содержит политику конфигурации операций маршрутизации переключения энергии, при этом политику конфигурации разворачивают из централизованного местоположения для множества распределенных маршрутизаторов переключения энергии. 18. Устройство по п.17, в котором сворачивают политику конфигурации из централизованного местоположения для по меньшей мере одного из множества распределенных маршрутизаторов переключения энергии. 19. Устройство по п.1, в котором набор политик содержит политику качества электроэнергии и управления, которая определяет качество распределяемой энергии, при этом политику качества электроэнергии и управления разворачивают из централизованного местоположения для множества распределенных маршрутизаторов переключения энергии. 20. Устройство по п.19, в котором политика качества электроэнергии и управления определяет набор пределов, которые, будучи удовлетворенными, определяют качество распределения энергии. 21. Устройство по п.1 дополнительно выполнено с возможностью в случае неисправности при распределении коммунальных услуг инициировать запрос в маршрутизатор переключения энергии о перенаправлении распределения коммунальных услуг на основании набора политик. 22. Система для распределения коммунальной услуги, содержащая центр операций сети предоставления коммунальных услуг; сеть предоставления коммунальных услуг, содержащую множество устройств распределения, предназначенных для распределения коммунальных услуг в одно или больше мест положения и множество измерительных устройств, соединенных с сетью предоставления коммунальных услуг,причем каждое из измерительных устройств содержит по меньшей мере один интерфейс вычислительной сети и логическую матрицу, выполненную с возможностью приема информации из центра операций сети предоставления коммунальных услуг для формирования интерфейса логической матрицы с одним или больше из других устройств распределения внутри сети предоставления коммунальных услуг, в которой информация основана на наборе политик, определяющих параметр распределения коммунальной услуги через сеть коммунальной услуги, при этом набор политик динамически обновляемый, переключения передаваемых данных между одним или больше устройствами распределения, и направления по маршруту передаваемых данных по меньшей мере через один интерфейс вычислительной сети. 23. Система по п.22, в которой центр операций сети выполнен с возможностью предоставления конфигурации на основе сети каждого из множества измерительных устройств. 24. Система по п.22, в которой центр операций сети выполнен с возможностью генерирования по меньшей мере части набора политик, которыми обеспечивают каждое из множества измерительных устройств. 25. Система по п.22, в которой одно или больше из множества измерительных устройств выполнены с возможностью формирования интерфейса с устройствами передачи электроэнергии. 26. Система по п.22, в которой одно или больше из множества измерительных устройств выполнены с возможностью формирования интерфейса с устройствами генерирования электроэнергии. 27. Система по п.22, в которой логическая матрица выполнена с возможностью направлять по маршруту передаваемые данные между измерительным устройством и центром операций сети через, по меньшей мере, интерфейс вычислительной сети. 28. Система по п.22, в которой логическая матрица выполнена с возможностью направлять по маршруту передаваемые данные между измерительными устройствами и одним или больше из множества измерительных устройств по меньшей мере через один интерфейс вычислительной сети. 29. Система по п.22, в которой логическая матрица выполнена с возможностью направлять передаваемые данные между центром операций сети и одним или больше из множества измерительных устройств по меньшей мере через один интерфейс вычислительной сети. 30. Система по п.22, в которой логическая матрица выполнена с возможностью направлять передаваемые данные по маршруту провайдеру услуг сети Интернет через интерфейс домашней вычислительной сети, выполненный с возможностью обеспечения доступа к сети Интернет для одного или больше устройств, ассоциированных с помещением потребителя. 31. Система по п.22, в которой по меньшей мере один интерфейс вычислительной сети выбирают из группы интерфейсов, состоящей из интерфейса глобальной вычислительной сети,интерфейса городской вычислительной сети,интерфейса локальной вычислительной сети,- 22016898 интерфейса домашней вычислительной сети,интерфейса беспроводной локальной вычислительной сети,интерфейса WiMAX (ОСШБД, общемировая совместимость широкополосного беспроводного доступа),интерфейс 3GPP LTE (ОАЛ ППТП, оконечная аппаратура линии передачи Проекта партнерства третьего поколения радисвязи),интерфейса WiFi и интерфейса ZigBee. 32. Система по п.22, в которой множество устройств вычислительной сети выбирают из группы устройств вычислительной сети, состоящей из устройства вычислительной сети, расположенного на подстанции передачи коммунальных услуг,устройства вычислительной сети, расположенного в месте положения подводящей линии передачи коммунальных услуг,устройства вычислительной сети, расположенного на подстанции распределения коммунальных услуг,устройства вычислительной сети, расположенного в месте положения подводящей линии распределения коммунальных услуг,устройства вычислительной сети, расположенного в помещении потребителей. 33. Система по п.22, в которой каждое из множества устройств вычислительной сети обеспечивается собственной политикой. 34. Способ предоставления коммунальной услуги, заключающийся в том, что принимают информацию снабжения через сетевое измерительное устройство, в котором информация основана на наборе политик, определяющих параметр распределения коммунальной услуги через сеть коммунальной услуги, при этом набор политик динамически обновляемый; конфигурируют логическую матрицу в сетевом измерительном устройстве на основе информации снабжения; определяют информацию, ассоциированную с одним или больше датчиком, используя логическую матрицу; переключают передаваемые данные, используя логическую матрицу, между датчиками; и направляют по маршруту передаваемые данные, используя логическую матрицу, в вычислительную сеть по меньшей мере через один интерфейс вычислительной сети. 35. Маршрутизатор переключения энергии, содержащий средство для приема информации снабжения, в котором информация о снабжении основана на наборе политик, определяющих параметр распределения коммунальной услуги через сеть коммунальной услуги, при этом набор политик динамически обновляемый; средство для конфигурирования датчика, предназначенное для формирования интерфейса с набором датчиков в ответ на информацию снабжения; средство для конфигурирования механизма переключения, предназначенное для переключения сообщений, ассоциированных с датчиком, в ответ на информацию снабжения; средство для конфигурирования механизма направления по маршруту, предназначенное для направления по маршруту передаваемых данных через один или более сетевых интерфейсов, в ответ на информацию снабжения; средство для конфигурирования механизма безопасности, предназначенное для безопасного доступа к датчику, механизму переключения и механизму направления по маршруту, в ответ на информацию снабжения; средство для мониторинга и регистрации информации, ассоциированной с датчиком, механизмом переключения и механизмом направления по маршруту; средство для управления датчиком, механизмом переключения и механизмом направления по маршруту и средство для доступа к информации, ассоциированной с датчиком, механизмом переключения и механизмом направления по маршруту через одну или больше сетевых услуг.
