Светоинформационный модуль

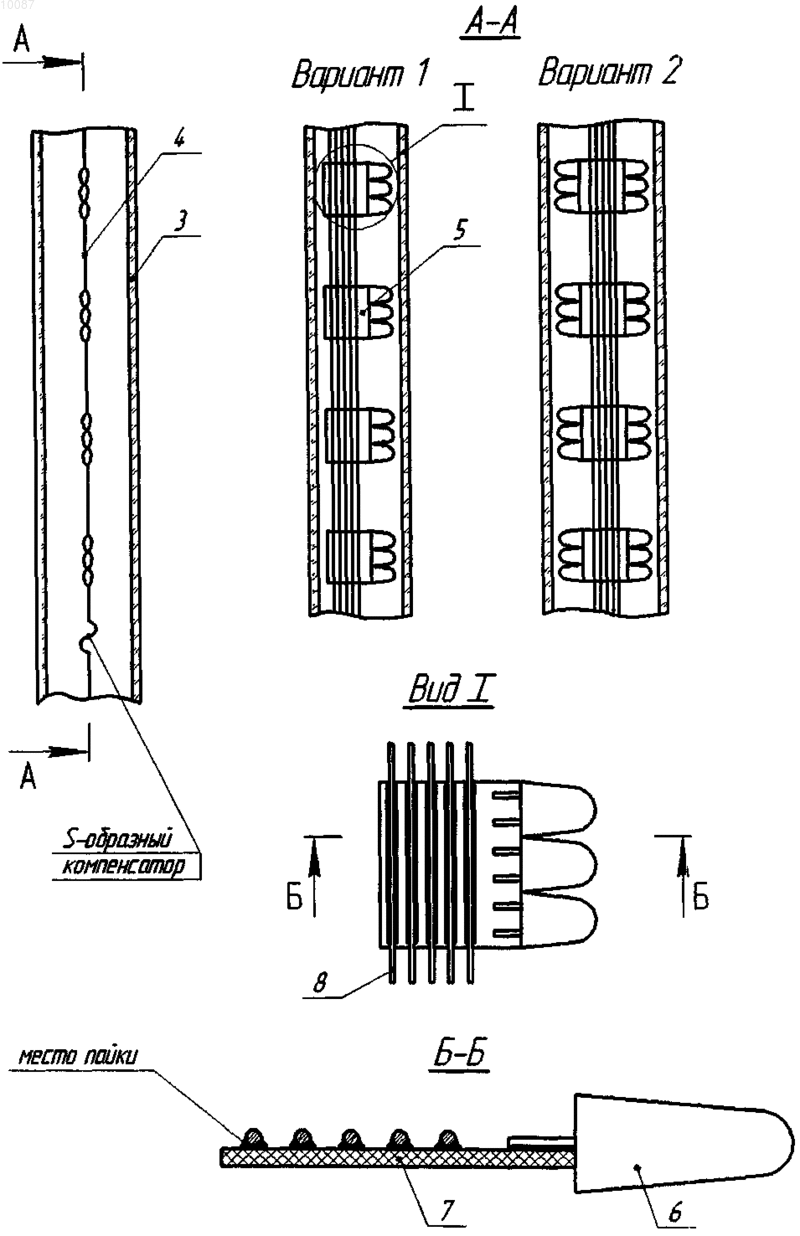

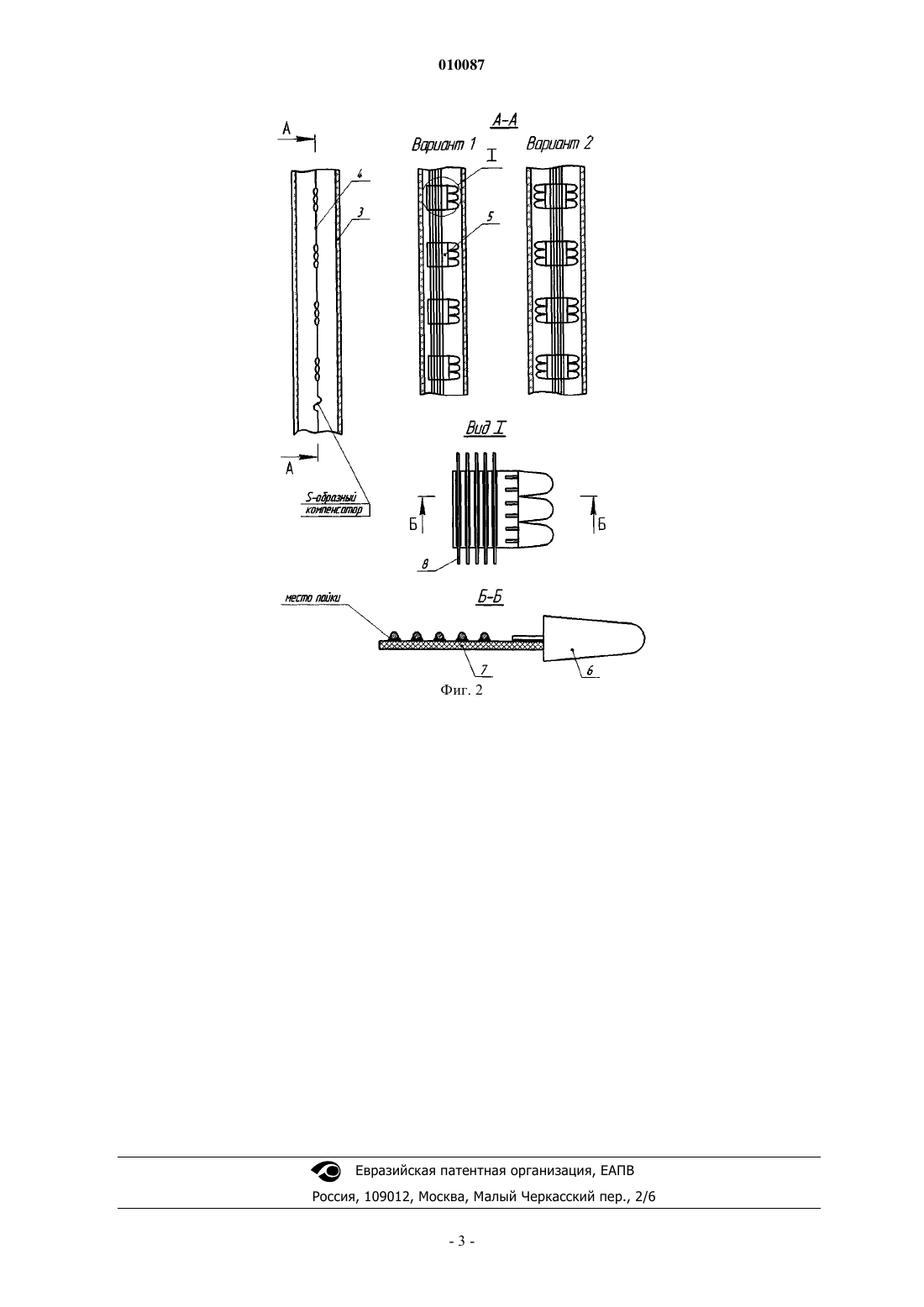

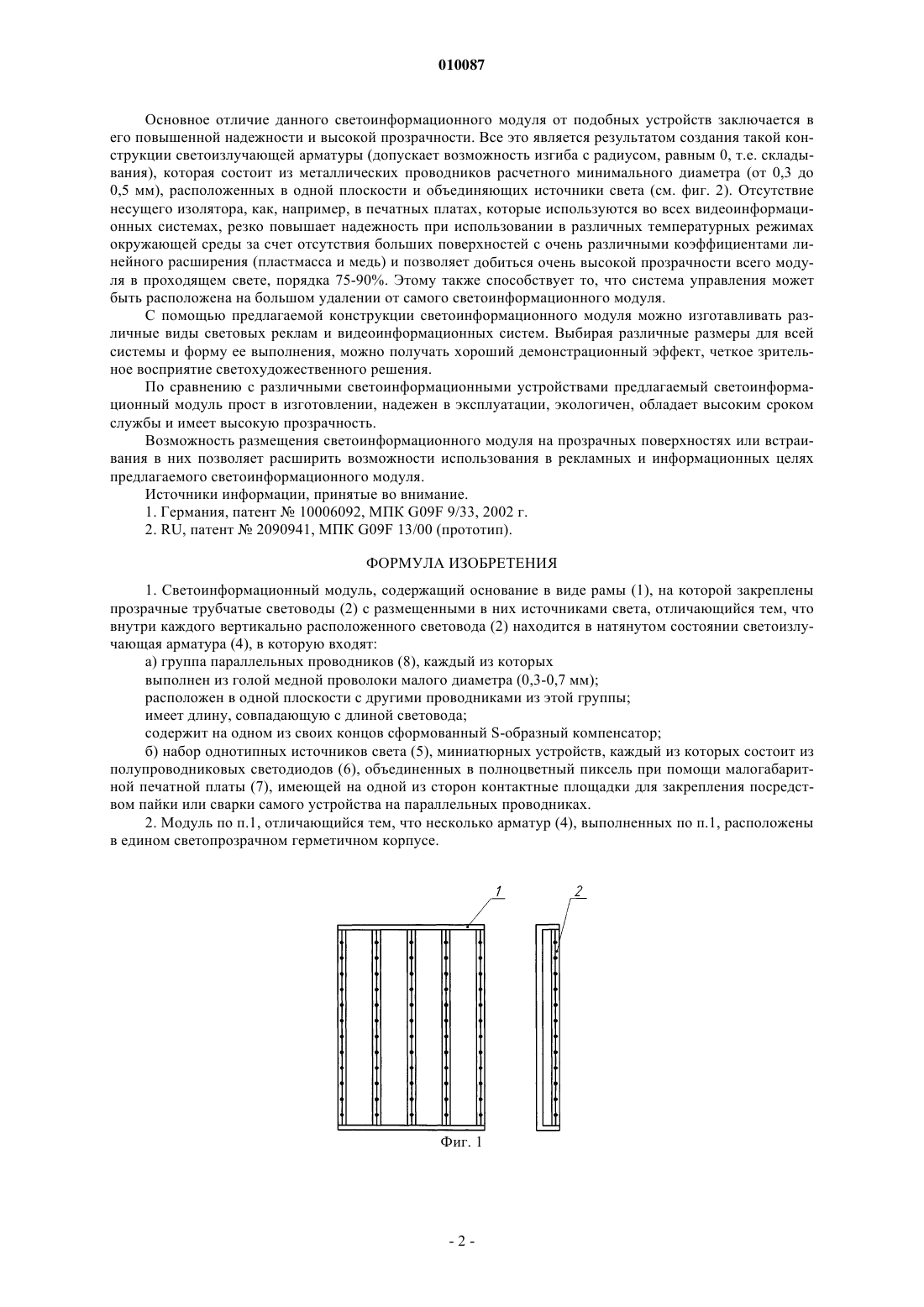

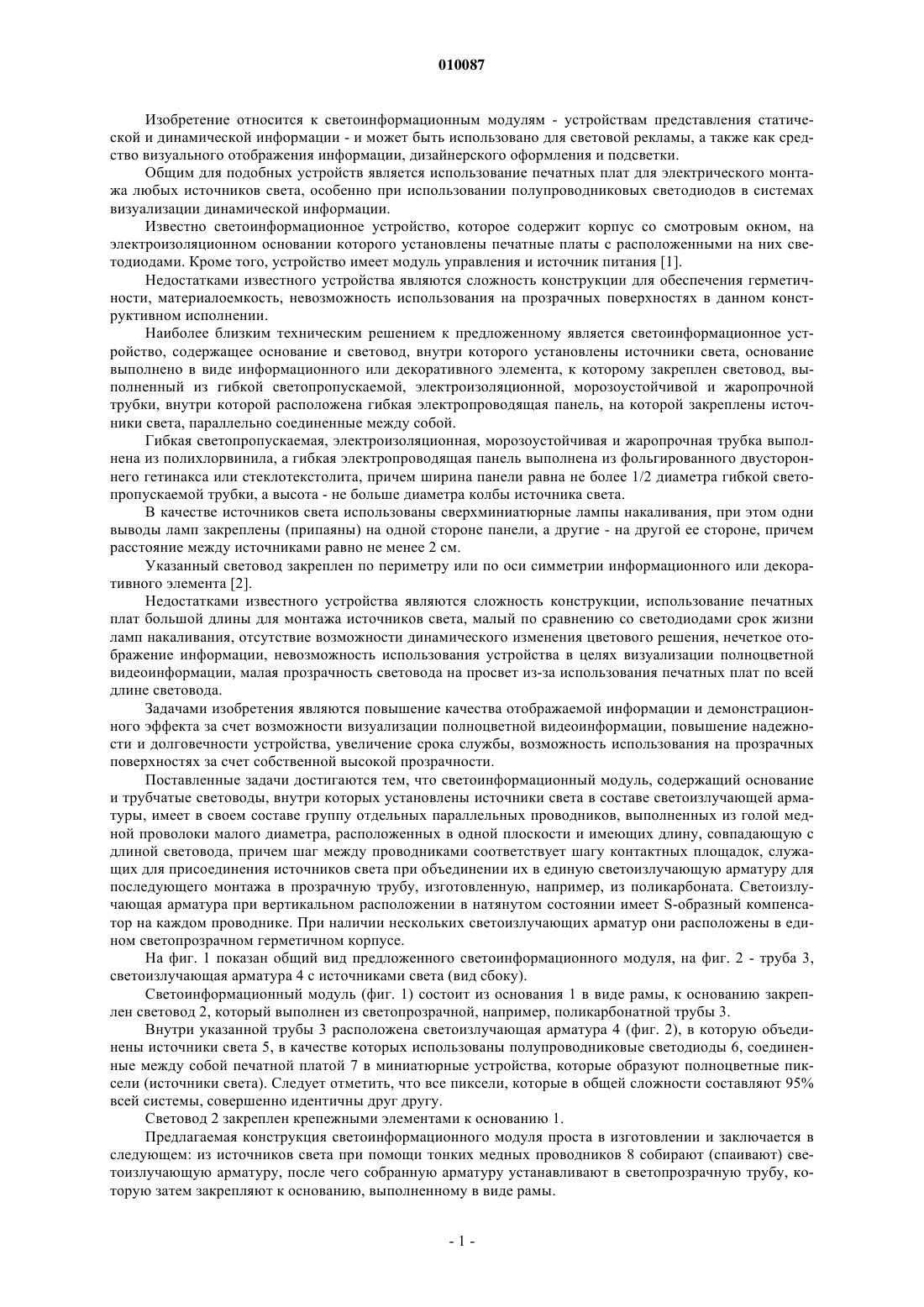

010087 Изобретение относится к светоинформационным модулям - устройствам представления статической и динамической информации - и может быть использовано для световой рекламы, а также как средство визуального отображения информации, дизайнерского оформления и подсветки. Общим для подобных устройств является использование печатных плат для электрического монтажа любых источников света, особенно при использовании полупроводниковых светодиодов в системах визуализации динамической информации. Известно светоинформационное устройство, которое содержит корпус со смотровым окном, на электроизоляционном основании которого установлены печатные платы с расположенными на них светодиодами. Кроме того, устройство имеет модуль управления и источник питания [1]. Недостатками известного устройства являются сложность конструкции для обеспечения герметичности, материалоемкость, невозможность использования на прозрачных поверхностях в данном конструктивном исполнении. Наиболее близким техническим решением к предложенному является светоинформационное устройство, содержащее основание и световод, внутри которого установлены источники света, основание выполнено в виде информационного или декоративного элемента, к которому закреплен световод, выполненный из гибкой светопропускаемой, электроизоляционной, морозоустойчивой и жаропрочной трубки, внутри которой расположена гибкая электропроводящая панель, на которой закреплены источники света, параллельно соединенные между собой. Гибкая светопропускаемая, электроизоляционная, морозоустойчивая и жаропрочная трубка выполнена из полихлорвинила, а гибкая электропроводящая панель выполнена из фольгированного двустороннего гетинакса или стеклотекстолита, причем ширина панели равна не более 1/2 диаметра гибкой светопропускаемой трубки, а высота - не больше диаметра колбы источника света. В качестве источников света использованы сверхминиатюрные лампы накаливания, при этом одни выводы ламп закреплены (припаяны) на одной стороне панели, а другие - на другой ее стороне, причем расстояние между источниками равно не менее 2 см. Указанный световод закреплен по периметру или по оси симметрии информационного или декоративного элемента [2]. Недостатками известного устройства являются сложность конструкции, использование печатных плат большой длины для монтажа источников света, малый по сравнению со светодиодами срок жизни ламп накаливания, отсутствие возможности динамического изменения цветового решения, нечеткое отображение информации, невозможность использования устройства в целях визуализации полноцветной видеоинформации, малая прозрачность световода на просвет из-за использования печатных плат по всей длине световода. Задачами изобретения являются повышение качества отображаемой информации и демонстрационного эффекта за счет возможности визуализации полноцветной видеоинформации, повышение надежности и долговечности устройства, увеличение срока службы, возможность использования на прозрачных поверхностях за счет собственной высокой прозрачности. Поставленные задачи достигаются тем, что светоинформационный модуль, содержащий основание и трубчатые световоды, внутри которых установлены источники света в составе светоизлучающей арматуры, имеет в своем составе группу отдельных параллельных проводников, выполненных из голой медной проволоки малого диаметра, расположенных в одной плоскости и имеющих длину, совпадающую с длиной световода, причем шаг между проводниками соответствует шагу контактных площадок, служащих для присоединения источников света при объединении их в единую светоизлучающую арматуру для последующего монтажа в прозрачную трубу, изготовленную, например, из поликарбоната. Светоизлучающая арматура при вертикальном расположении в натянутом состоянии имеет S-образный компенсатор на каждом проводнике. При наличии нескольких светоизлучающих арматур они расположены в едином светопрозрачном герметичном корпусе. На фиг. 1 показан общий вид предложенного светоинформационного модуля, на фиг. 2 - труба 3,светоизлучающая арматура 4 с источниками света (вид сбоку). Светоинформационный модуль (фиг. 1) состоит из основания 1 в виде рамы, к основанию закреплен световод 2, который выполнен из светопрозрачной, например, поликарбонатной трубы 3. Внутри указанной трубы 3 расположена светоизлучающая арматура 4 (фиг. 2), в которую объединены источники света 5, в качестве которых использованы полупроводниковые светодиоды 6, соединенные между собой печатной платой 7 в миниатюрные устройства, которые образуют полноцветные пиксели (источники света). Следует отметить, что все пиксели, которые в общей сложности составляют 95% всей системы, совершенно идентичны друг другу. Световод 2 закреплен крепежными элементами к основанию 1. Предлагаемая конструкция светоинформационного модуля проста в изготовлении и заключается в следующем: из источников света при помощи тонких медных проводников 8 собирают (спаивают) светоизлучающую арматуру, после чего собранную арматуру устанавливают в светопрозрачную трубу, которую затем закрепляют к основанию, выполненному в виде рамы.-1 010087 Основное отличие данного светоинформационного модуля от подобных устройств заключается в его повышенной надежности и высокой прозрачности. Все это является результатом создания такой конструкции светоизлучающей арматуры (допускает возможность изгиба с радиусом, равным 0, т.е. складывания), которая состоит из металлических проводников расчетного минимального диаметра (от 0,3 до 0,5 мм), расположенных в одной плоскости и объединяющих источники света (см. фиг. 2). Отсутствие несущего изолятора, как, например, в печатных платах, которые используются во всех видеоинформационных системах, резко повышает надежность при использовании в различных температурных режимах окружающей среды за счет отсутствия больших поверхностей с очень различными коэффициентами линейного расширения (пластмасса и медь) и позволяет добиться очень высокой прозрачности всего модуля в проходящем свете, порядка 75-90%. Этому также способствует то, что система управления может быть расположена на большом удалении от самого светоинформационного модуля. С помощью предлагаемой конструкции светоинформационного модуля можно изготавливать различные виды световых реклам и видеоинформационных систем. Выбирая различные размеры для всей системы и форму ее выполнения, можно получать хороший демонстрационный эффект, четкое зрительное восприятие светохудожественного решения. По сравнению с различными светоинформационными устройствами предлагаемый светоинформационный модуль прост в изготовлении, надежен в эксплуатации, экологичен, обладает высоким сроком службы и имеет высокую прозрачность. Возможность размещения светоинформационного модуля на прозрачных поверхностях или встраивания в них позволяет расширить возможности использования в рекламных и информационных целях предлагаемого светоинформационного модуля. Источники информации, принятые во внимание. 1. Германия, патент 10006092, МПК G09F 9/33, 2002 г. 2. RU, патент 2090941, МПК G09F 13/00 (прототип). ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Светоинформационный модуль, содержащий основание в виде рамы (1), на которой закреплены прозрачные трубчатые световоды (2) с размещенными в них источниками света, отличающийся тем, что внутри каждого вертикально расположенного световода (2) находится в натянутом состоянии светоизлучающая арматура (4), в которую входят: а) группа параллельных проводников (8), каждый из которых выполнен из голой медной проволоки малого диаметра (0,3-0,7 мм); расположен в одной плоскости с другими проводниками из этой группы; имеет длину, совпадающую с длиной световода; содержит на одном из своих концов сформованный S-образный компенсатор; б) набор однотипных источников света (5), миниатюрных устройств, каждый из которых состоит из полупроводниковых светодиодов (6), объединенных в полноцветный пиксель при помощи малогабаритной печатной платы (7), имеющей на одной из сторон контактные площадки для закрепления посредством пайки или сварки самого устройства на параллельных проводниках. 2. Модуль по п.1, отличающийся тем, что несколько арматур (4), выполненных по п.1, расположены в едином светопрозрачном герметичном корпусе.
