Защитный модуль технологического оборудования

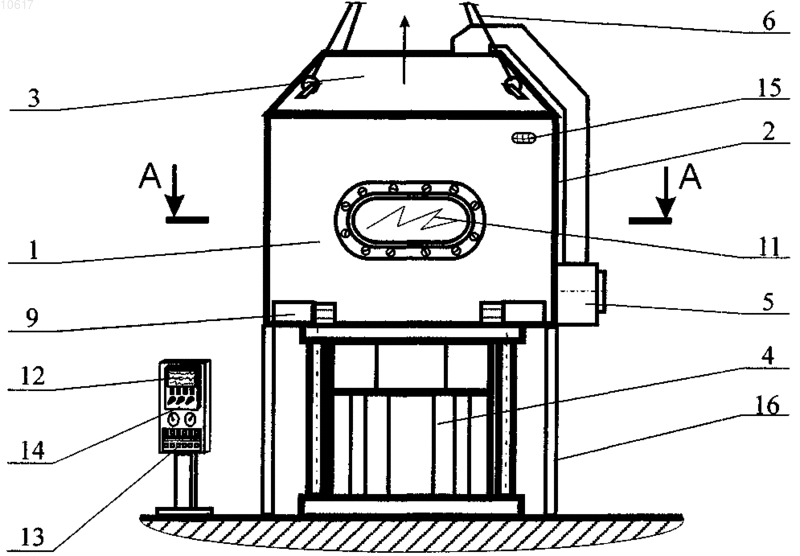

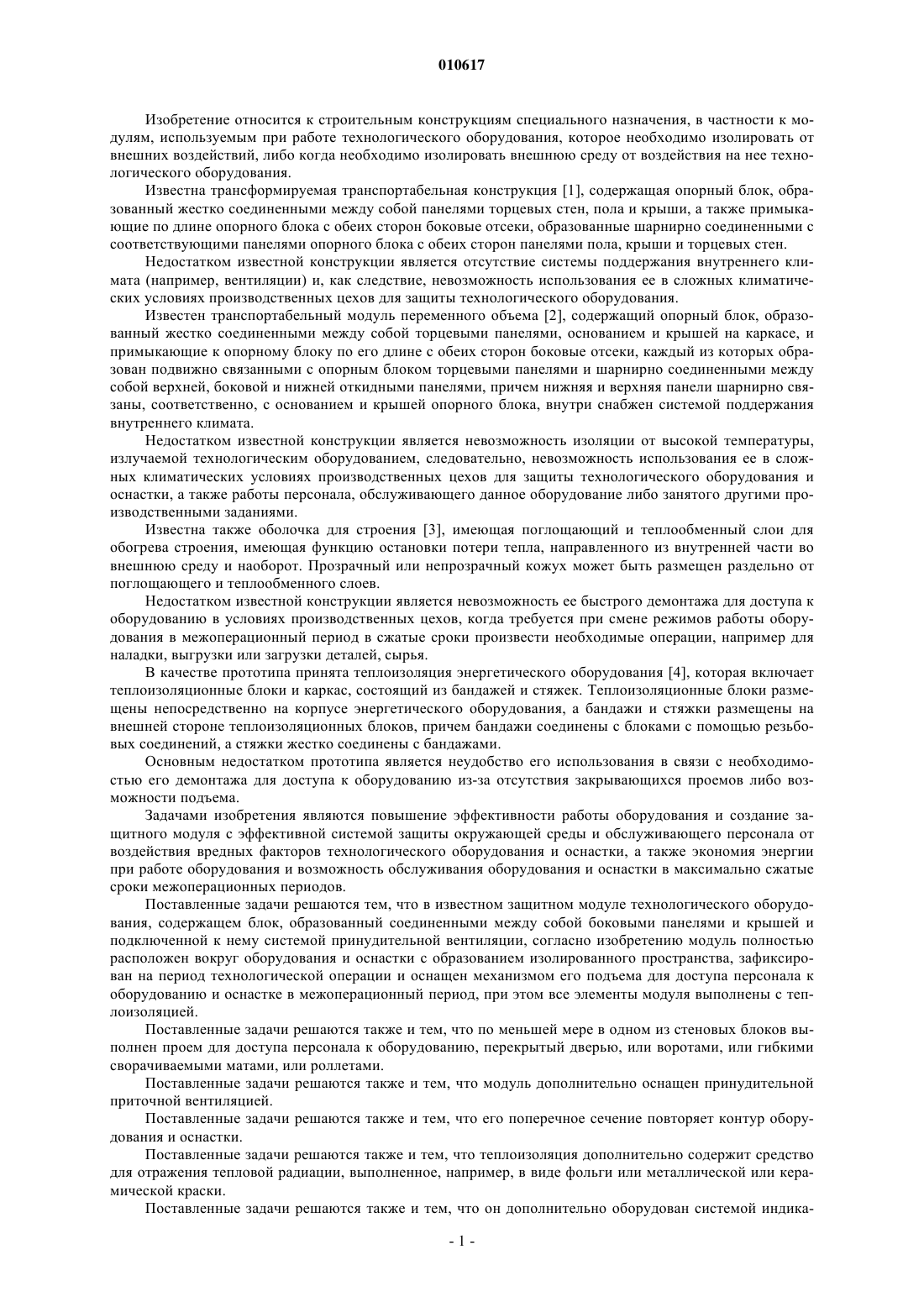

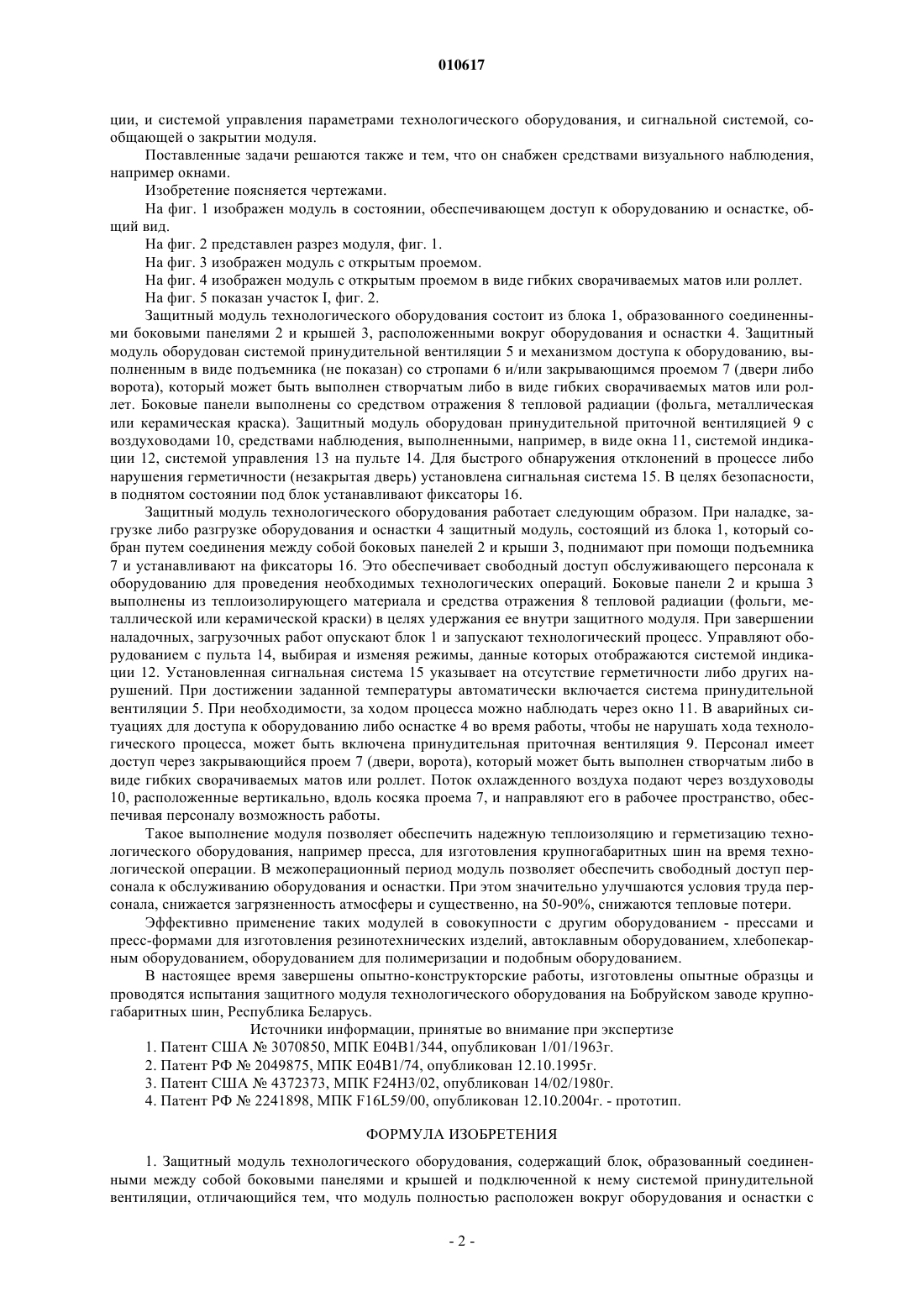

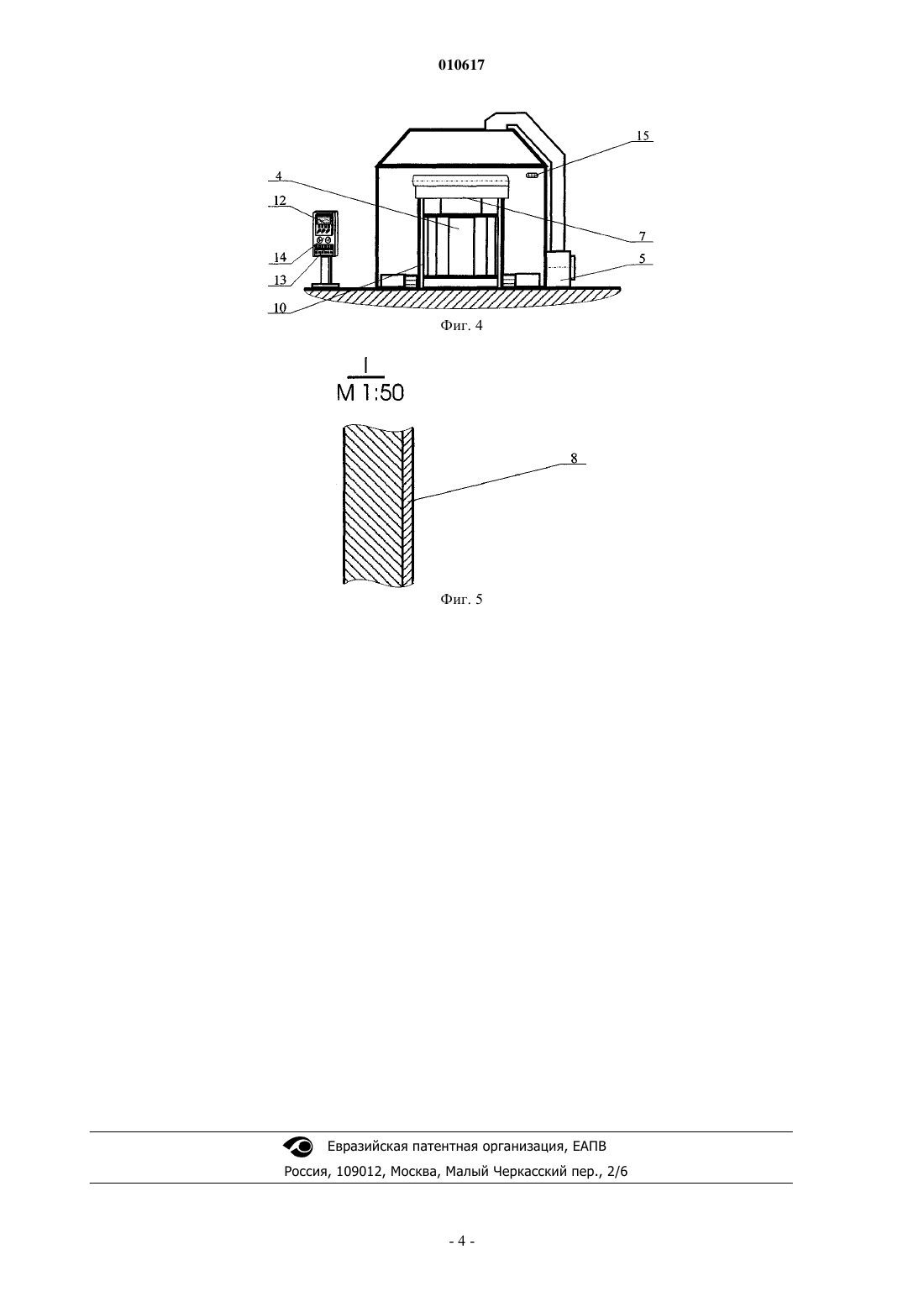

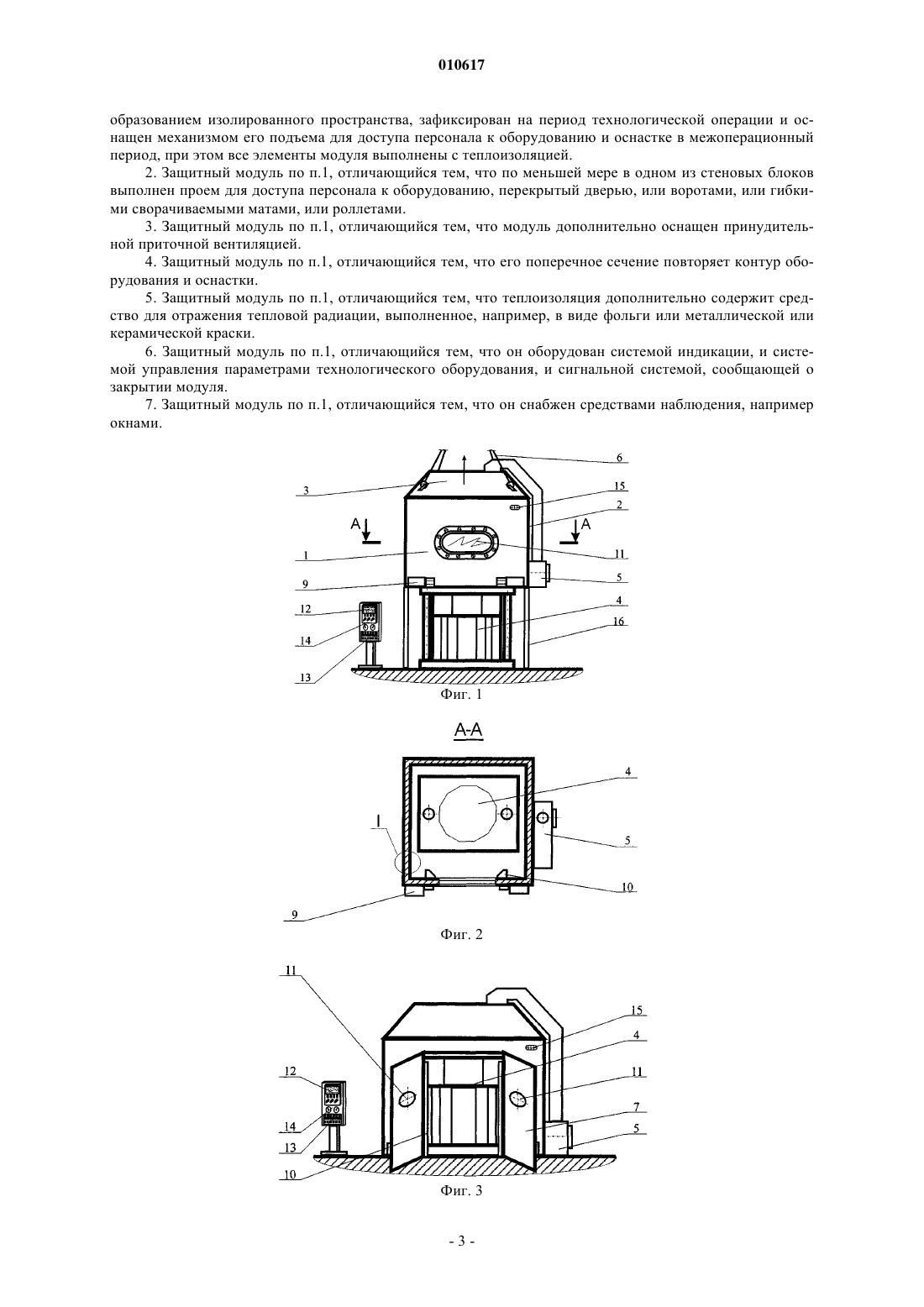

010617 Изобретение относится к строительным конструкциям специального назначения, в частности к модулям, используемым при работе технологического оборудования, которое необходимо изолировать от внешних воздействий, либо когда необходимо изолировать внешнюю среду от воздействия на нее технологического оборудования. Известна трансформируемая транспортабельная конструкция [1], содержащая опорный блок, образованный жестко соединенными между собой панелями торцевых стен, пола и крыши, а также примыкающие по длине опорного блока с обеих сторон боковые отсеки, образованные шарнирно соединенными с соответствующими панелями опорного блока с обеих сторон панелями пола, крыши и торцевых стен. Недостатком известной конструкции является отсутствие системы поддержания внутреннего климата (например, вентиляции) и, как следствие, невозможность использования ее в сложных климатических условиях производственных цехов для защиты технологического оборудования. Известен транспортабельный модуль переменного объема [2], содержащий опорный блок, образованный жестко соединенными между собой торцевыми панелями, основанием и крышей на каркасе, и примыкающие к опорному блоку по его длине с обеих сторон боковые отсеки, каждый из которых образован подвижно связанными с опорным блоком торцевыми панелями и шарнирно соединенными между собой верхней, боковой и нижней откидными панелями, причем нижняя и верхняя панели шарнирно связаны, соответственно, с основанием и крышей опорного блока, внутри снабжен системой поддержания внутреннего климата. Недостатком известной конструкции является невозможность изоляции от высокой температуры,излучаемой технологическим оборудованием, следовательно, невозможность использования ее в сложных климатических условиях производственных цехов для защиты технологического оборудования и оснастки, а также работы персонала, обслуживающего данное оборудование либо занятого другими производственными заданиями. Известна также оболочка для строения [3], имеющая поглощающий и теплообменный слои для обогрева строения, имеющая функцию остановки потери тепла, направленного из внутренней части во внешнюю среду и наоборот. Прозрачный или непрозрачный кожух может быть размещен раздельно от поглощающего и теплообменного слоев. Недостатком известной конструкции является невозможность ее быстрого демонтажа для доступа к оборудованию в условиях производственных цехов, когда требуется при смене режимов работы оборудования в межоперационный период в сжатые сроки произвести необходимые операции, например для наладки, выгрузки или загрузки деталей, сырья. В качестве прототипа принята теплоизоляция энергетического оборудования [4], которая включает теплоизоляционные блоки и каркас, состоящий из бандажей и стяжек. Теплоизоляционные блоки размещены непосредственно на корпусе энергетического оборудования, а бандажи и стяжки размещены на внешней стороне теплоизоляционных блоков, причем бандажи соединены с блоками с помощью резьбовых соединений, а стяжки жестко соединены с бандажами. Основным недостатком прототипа является неудобство его использования в связи с необходимостью его демонтажа для доступа к оборудованию из-за отсутствия закрывающихся проемов либо возможности подъема. Задачами изобретения являются повышение эффективности работы оборудования и создание защитного модуля с эффективной системой защиты окружающей среды и обслуживающего персонала от воздействия вредных факторов технологического оборудования и оснастки, а также экономия энергии при работе оборудования и возможность обслуживания оборудования и оснастки в максимально сжатые сроки межоперационных периодов. Поставленные задачи решаются тем, что в известном защитном модуле технологического оборудования, содержащем блок, образованный соединенными между собой боковыми панелями и крышей и подключенной к нему системой принудительной вентиляции, согласно изобретению модуль полностью расположен вокруг оборудования и оснастки с образованием изолированного пространства, зафиксирован на период технологической операции и оснащен механизмом его подъема для доступа персонала к оборудованию и оснастке в межоперационный период, при этом все элементы модуля выполнены с теплоизоляцией. Поставленные задачи решаются также и тем, что по меньшей мере в одном из стеновых блоков выполнен проем для доступа персонала к оборудованию, перекрытый дверью, или воротами, или гибкими сворачиваемыми матами, или роллетами. Поставленные задачи решаются также и тем, что модуль дополнительно оснащен принудительной приточной вентиляцией. Поставленные задачи решаются также и тем, что его поперечное сечение повторяет контур оборудования и оснастки. Поставленные задачи решаются также и тем, что теплоизоляция дополнительно содержит средство для отражения тепловой радиации, выполненное, например, в виде фольги или металлической или керамической краски. Поставленные задачи решаются также и тем, что он дополнительно оборудован системой индика-1 010617 ции, и системой управления параметрами технологического оборудования, и сигнальной системой, сообщающей о закрытии модуля. Поставленные задачи решаются также и тем, что он снабжен средствами визуального наблюдения,например окнами. Изобретение поясняется чертежами. На фиг. 1 изображен модуль в состоянии, обеспечивающем доступ к оборудованию и оснастке, общий вид. На фиг. 2 представлен разрез модуля, фиг. 1. На фиг. 3 изображен модуль с открытым проемом. На фиг. 4 изображен модуль с открытым проемом в виде гибких сворачиваемых матов или роллет. На фиг. 5 показан участок I, фиг. 2. Защитный модуль технологического оборудования состоит из блока 1, образованного соединенными боковыми панелями 2 и крышей 3, расположенными вокруг оборудования и оснастки 4. Защитный модуль оборудован системой принудительной вентиляции 5 и механизмом доступа к оборудованию, выполненным в виде подъемника (не показан) со стропами 6 и/или закрывающимся проемом 7 (двери либо ворота), который может быть выполнен створчатым либо в виде гибких сворачиваемых матов или роллет. Боковые панели выполнены со средством отражения 8 тепловой радиации (фольга, металлическая или керамическая краска). Защитный модуль оборудован принудительной приточной вентиляцией 9 с воздуховодами 10, средствами наблюдения, выполненными, например, в виде окна 11, системой индикации 12, системой управления 13 на пульте 14. Для быстрого обнаружения отклонений в процессе либо нарушения герметичности (незакрытая дверь) установлена сигнальная система 15. В целях безопасности,в поднятом состоянии под блок устанавливают фиксаторы 16. Защитный модуль технологического оборудования работает следующим образом. При наладке, загрузке либо разгрузке оборудования и оснастки 4 защитный модуль, состоящий из блока 1, который собран путем соединения между собой боковых панелей 2 и крыши 3, поднимают при помощи подъемника 7 и устанавливают на фиксаторы 16. Это обеспечивает свободный доступ обслуживающего персонала к оборудованию для проведения необходимых технологических операций. Боковые панели 2 и крыша 3 выполнены из теплоизолирующего материала и средства отражения 8 тепловой радиации (фольги, металлической или керамической краски) в целях удержания ее внутри защитного модуля. При завершении наладочных, загрузочных работ опускают блок 1 и запускают технологический процесс. Управляют оборудованием с пульта 14, выбирая и изменяя режимы, данные которых отображаются системой индикации 12. Установленная сигнальная система 15 указывает на отсутствие герметичности либо других нарушений. При достижении заданной температуры автоматически включается система принудительной вентиляции 5. При необходимости, за ходом процесса можно наблюдать через окно 11. В аварийных ситуациях для доступа к оборудованию либо оснастке 4 во время работы, чтобы не нарушать хода технологического процесса, может быть включена принудительная приточная вентиляция 9. Персонал имеет доступ через закрывающийся проем 7 (двери, ворота), который может быть выполнен створчатым либо в виде гибких сворачиваемых матов или роллет. Поток охлажденного воздуха подают через воздуховоды 10, расположенные вертикально, вдоль косяка проема 7, и направляют его в рабочее пространство, обеспечивая персоналу возможность работы. Такое выполнение модуля позволяет обеспечить надежную теплоизоляцию и герметизацию технологического оборудования, например пресса, для изготовления крупногабаритных шин на время технологической операции. В межоперационный период модуль позволяет обеспечить свободный доступ персонала к обслуживанию оборудования и оснастки. При этом значительно улучшаются условия труда персонала, снижается загрязненность атмосферы и существенно, на 50-90%, снижаются тепловые потери. Эффективно применение таких модулей в совокупности с другим оборудованием - прессами и пресс-формами для изготовления резинотехнических изделий, автоклавным оборудованием, хлебопекарным оборудованием, оборудованием для полимеризации и подобным оборудованием. В настоящее время завершены опытно-конструкторские работы, изготовлены опытные образцы и проводятся испытания защитного модуля технологического оборудования на Бобруйском заводе крупногабаритных шин, Республика Беларусь. Источники информации, принятые во внимание при экспертизе 1. Патент США 3070850, МПК Е 04 В 1/344, опубликован 1/01/1963 г. 2. Патент РФ 2049875, МПК Е 04 В 1/74, опубликован 12.10.1995 г. 3. Патент США 4372373, МПК F24H3/02, опубликован 14/02/1980 г. 4. Патент РФ 2241898, МПК F16L59/00, опубликован 12.10.2004 г. - прототип. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Защитный модуль технологического оборудования, содержащий блок, образованный соединенными между собой боковыми панелями и крышей и подключенной к нему системой принудительной вентиляции, отличающийся тем, что модуль полностью расположен вокруг оборудования и оснастки с-2 010617 образованием изолированного пространства, зафиксирован на период технологической операции и оснащен механизмом его подъема для доступа персонала к оборудованию и оснастке в межоперационный период, при этом все элементы модуля выполнены с теплоизоляцией. 2. Защитный модуль по п.1, отличающийся тем, что по меньшей мере в одном из стеновых блоков выполнен проем для доступа персонала к оборудованию, перекрытый дверью, или воротами, или гибкими сворачиваемыми матами, или роллетами. 3. Защитный модуль по п.1, отличающийся тем, что модуль дополнительно оснащен принудительной приточной вентиляцией. 4. Защитный модуль по п.1, отличающийся тем, что его поперечное сечение повторяет контур оборудования и оснастки. 5. Защитный модуль по п.1, отличающийся тем, что теплоизоляция дополнительно содержит средство для отражения тепловой радиации, выполненное, например, в виде фольги или металлической или керамической краски. 6. Защитный модуль по п.1, отличающийся тем, что он оборудован системой индикации, и системой управления параметрами технологического оборудования, и сигнальной системой, сообщающей о закрытии модуля. 7. Защитный модуль по п.1, отличающийся тем, что он снабжен средствами наблюдения, например окнами.
