Барабанный смеситель

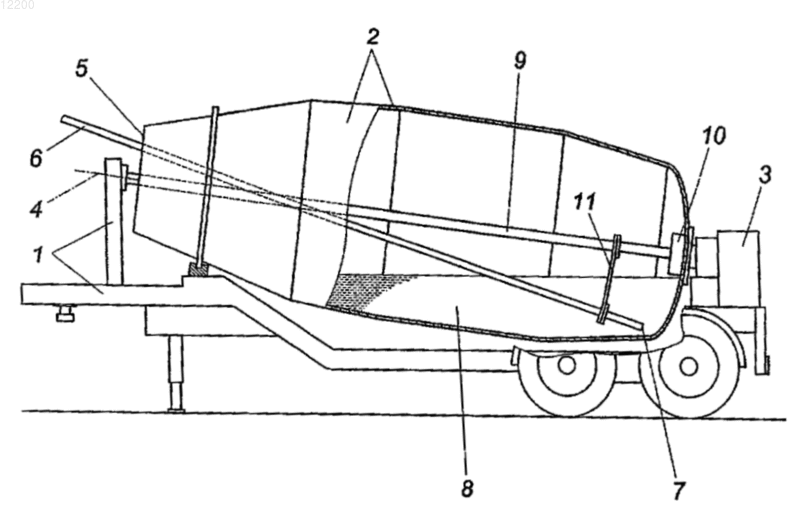

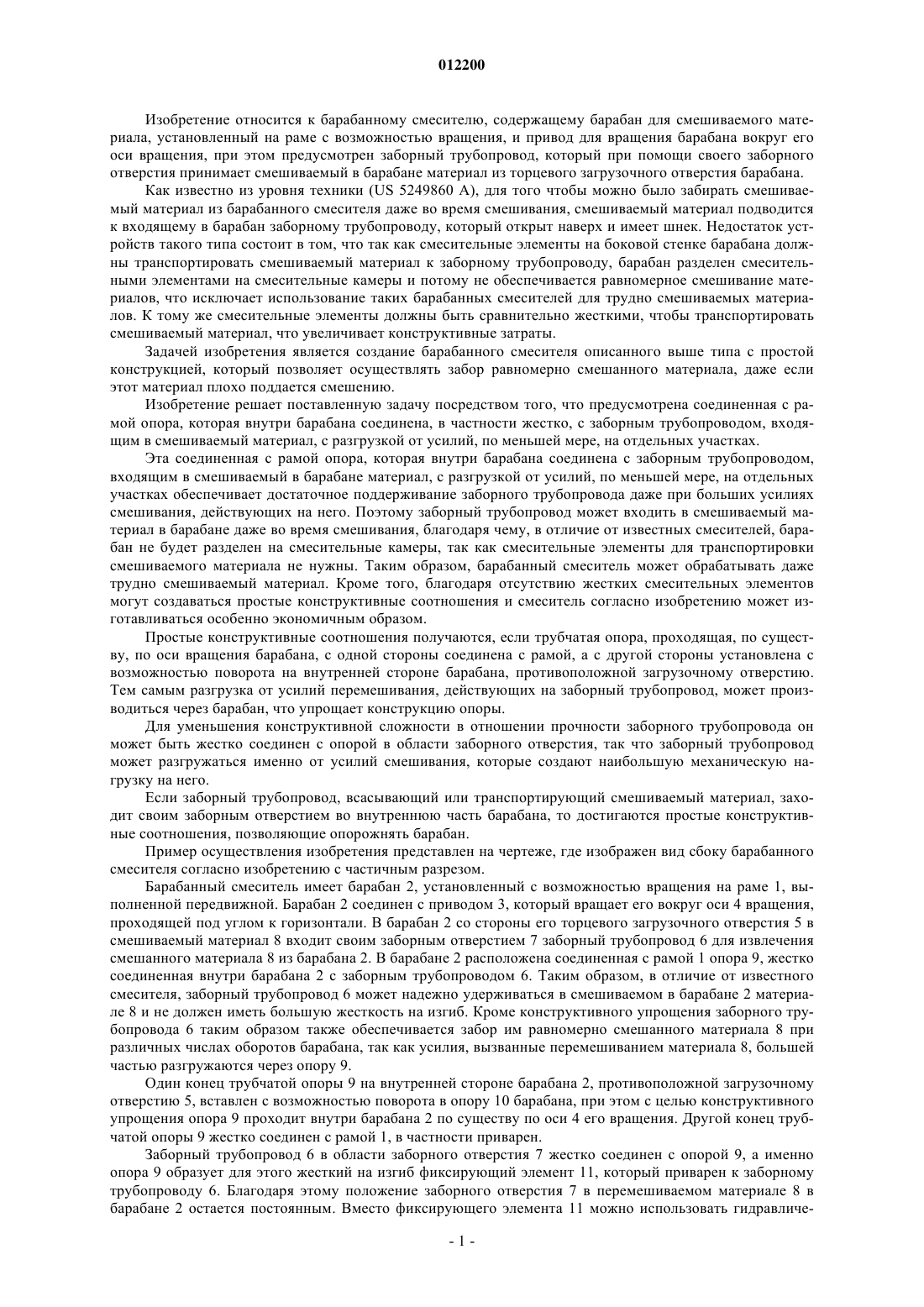

012200 Изобретение относится к барабанному смесителю, содержащему барабан для смешиваемого материала, установленный на раме с возможностью вращения, и привод для вращения барабана вокруг его оси вращения, при этом предусмотрен заборный трубопровод, который при помощи своего заборного отверстия принимает смешиваемый в барабане материал из торцевого загрузочного отверстия барабана. Как известно из уровня техники (US 5249860 А), для того чтобы можно было забирать смешиваемый материал из барабанного смесителя даже во время смешивания, смешиваемый материал подводится к входящему в барабан заборному трубопроводу, который открыт наверх и имеет шнек. Недостаток устройств такого типа состоит в том, что так как смесительные элементы на боковой стенке барабана должны транспортировать смешиваемый материал к заборному трубопроводу, барабан разделен смесительными элементами на смесительные камеры и потому не обеспечивается равномерное смешивание материалов, что исключает использование таких барабанных смесителей для трудно смешиваемых материалов. К тому же смесительные элементы должны быть сравнительно жесткими, чтобы транспортировать смешиваемый материал, что увеличивает конструктивные затраты. Задачей изобретения является создание барабанного смесителя описанного выше типа с простой конструкцией, который позволяет осуществлять забор равномерно смешанного материала, даже если этот материал плохо поддается смешению. Изобретение решает поставленную задачу посредством того, что предусмотрена соединенная с рамой опора, которая внутри барабана соединена, в частности жестко, с заборным трубопроводом, входящим в смешиваемый материал, с разгрузкой от усилий, по меньшей мере, на отдельных участках. Эта соединенная с рамой опора, которая внутри барабана соединена с заборным трубопроводом,входящим в смешиваемый в барабане материал, с разгрузкой от усилий, по меньшей мере, на отдельных участках обеспечивает достаточное поддерживание заборного трубопровода даже при больших усилиях смешивания, действующих на него. Поэтому заборный трубопровод может входить в смешиваемый материал в барабане даже во время смешивания, благодаря чему, в отличие от известных смесителей, барабан не будет разделен на смесительные камеры, так как смесительные элементы для транспортировки смешиваемого материала не нужны. Таким образом, барабанный смеситель может обрабатывать даже трудно смешиваемый материал. Кроме того, благодаря отсутствию жестких смесительных элементов могут создаваться простые конструктивные соотношения и смеситель согласно изобретению может изготавливаться особенно экономичным образом. Простые конструктивные соотношения получаются, если трубчатая опора, проходящая, по существу, по оси вращения барабана, с одной стороны соединена с рамой, а с другой стороны установлена с возможностью поворота на внутренней стороне барабана, противоположной загрузочному отверстию. Тем самым разгрузка от усилий перемешивания, действующих на заборный трубопровод, может производиться через барабан, что упрощает конструкцию опоры. Для уменьшения конструктивной сложности в отношении прочности заборного трубопровода он может быть жестко соединен с опорой в области заборного отверстия, так что заборный трубопровод может разгружаться именно от усилий смешивания, которые создают наибольшую механическую нагрузку на него. Если заборный трубопровод, всасывающий или транспортирующий смешиваемый материал, заходит своим заборным отверстием во внутреннюю часть барабана, то достигаются простые конструктивные соотношения, позволяющие опорожнять барабан. Пример осуществления изобретения представлен на чертеже, где изображен вид сбоку барабанного смесителя согласно изобретению с частичным разрезом. Барабанный смеситель имеет барабан 2, установленный с возможностью вращения на раме 1, выполненной передвижной. Барабан 2 соединен с приводом 3, который вращает его вокруг оси 4 вращения,проходящей под углом к горизонтали. В барабан 2 со стороны его торцевого загрузочного отверстия 5 в смешиваемый материал 8 входит своим заборным отверстием 7 заборный трубопровод 6 для извлечения смешанного материала 8 из барабана 2. В барабане 2 расположена соединенная с рамой 1 опора 9, жестко соединенная внутри барабана 2 с заборным трубопроводом 6. Таким образом, в отличие от известного смесителя, заборный трубопровод 6 может надежно удерживаться в смешиваемом в барабане 2 материале 8 и не должен иметь большую жесткость на изгиб. Кроме конструктивного упрощения заборного трубопровода 6 таким образом также обеспечивается забор им равномерно смешанного материала 8 при различных числах оборотов барабана, так как усилия, вызванные перемешиванием материала 8, большей частью разгружаются через опору 9. Один конец трубчатой опоры 9 на внутренней стороне барабана 2, противоположной загрузочному отверстию 5, вставлен с возможностью поворота в опору 10 барабана, при этом с целью конструктивного упрощения опора 9 проходит внутри барабана 2 по существу по оси 4 его вращения. Другой конец трубчатой опоры 9 жестко соединен с рамой 1, в частности приварен. Заборный трубопровод 6 в области заборного отверстия 7 жестко соединен с опорой 9, а именно опора 9 образует для этого жесткий на изгиб фиксирующий элемент 11, который приварен к заборному трубопроводу 6. Благодаря этому положение заборного отверстия 7 в перемешиваемом материале 8 в барабане 2 остается постоянным. Вместо фиксирующего элемента 11 можно использовать гидравличе-1 012200 ский исполнительный цилиндр (не показан), позволяющий изменять положение заборного трубопровода 6 внутри барабана 2. Заборный трубопровод 6 заходит своим заборным отверстием 7 в нижнюю часть барабана 2 и может всасывать или транспортировать смешанный материал 2 с помощью насоса или/и с помощью шнека,без необходимости контроля частоты вращения барабана для равномерного перемешивания материала 8. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Барабанный смеситель, содержащий барабан для смешиваемого материала, установленный на раме с возможностью вращения, и привод для вращения барабана вокруг его оси, при этом предусмотрен заборный трубопровод, который своим заборным отверстием принимает смешиваемый в барабане материал из расположенного на его торце загрузочного отверстия, отличающийся тем, что предусмотрена соединенная с рамой (1) опора (9), которая внутри барабана (2) соединена, в частности жестко, с входящим в смешиваемый материал (8) заборным трубопроводом (6) с разгрузкой от усилий, по меньшей мере, на отдельных участках. 2. Барабанный смеситель по п.1, отличающийся тем, что трубчатая опора (9), проходящая, по существу, по оси (4) вращения барабана (2), с одной стороны соединена с рамой (1), а с другой стороны установлена с возможностью поворота на внутренней стороне барабана (2), противоположной загрузочному отверстию (5). 3. Барабанный смеситель по п.1 или 2, отличающийся тем, что заборный трубопровод (6) в области заборного отверстия (7) жестко соединен с опорой (9). 4. Барабанный смеситель по пп.1, 2 или 3, отличающийся тем, что заборный трубопровод (6), всасывающий или транспортирующий смешиваемый материал (8), входит своим заборным отверстием (7) в нижнюю часть барабана (2).
