Термостат хроматографа

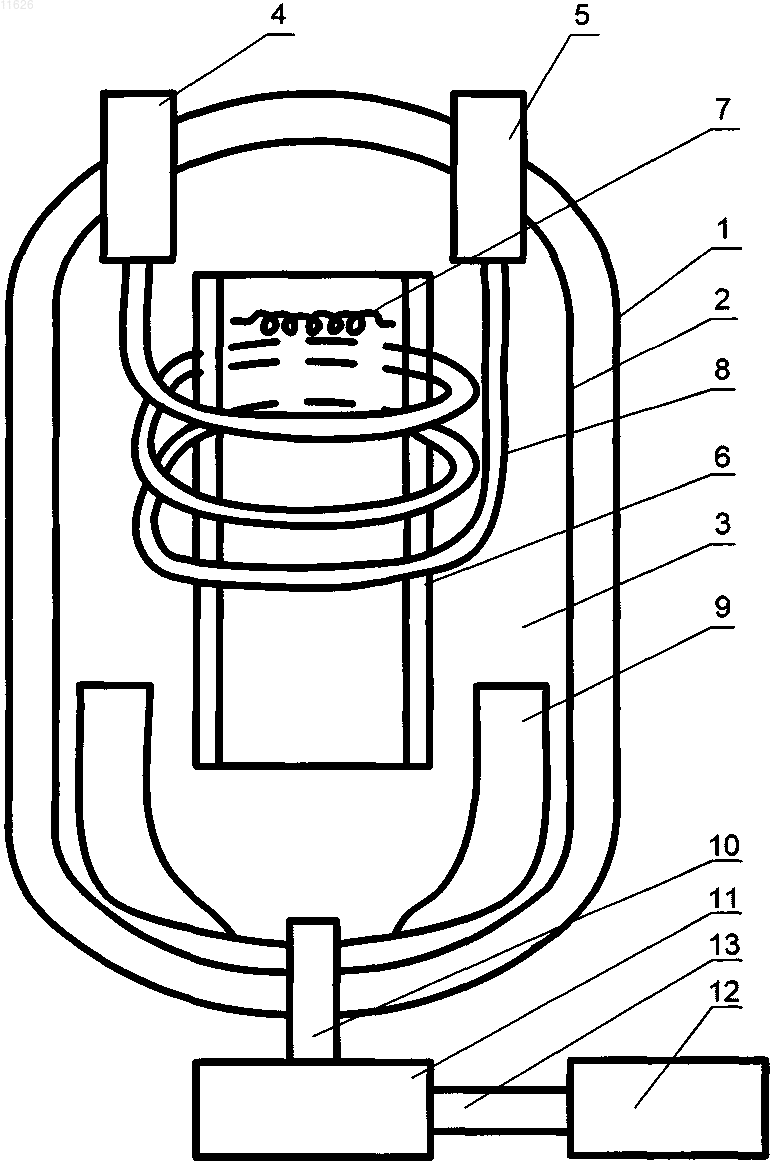

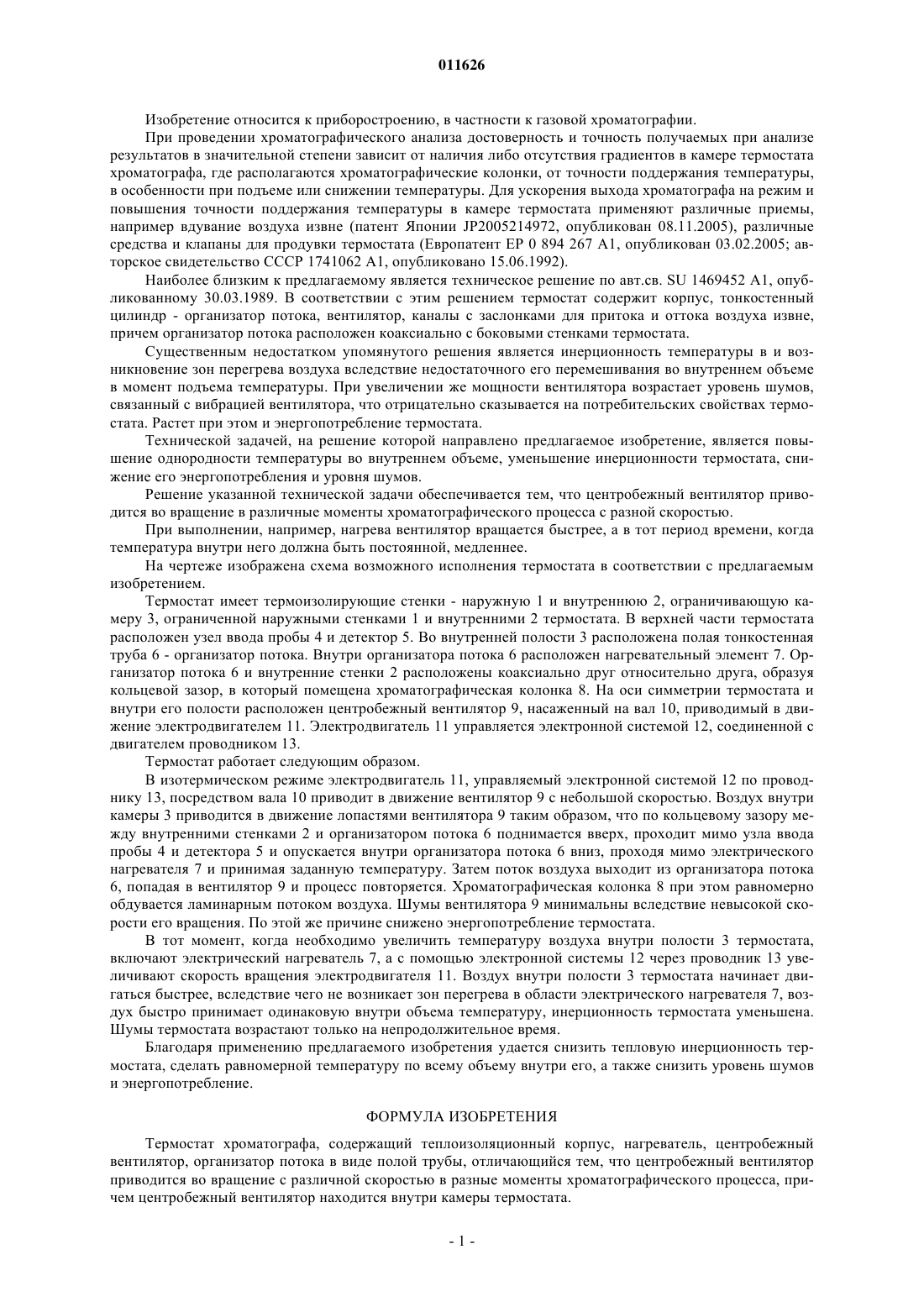

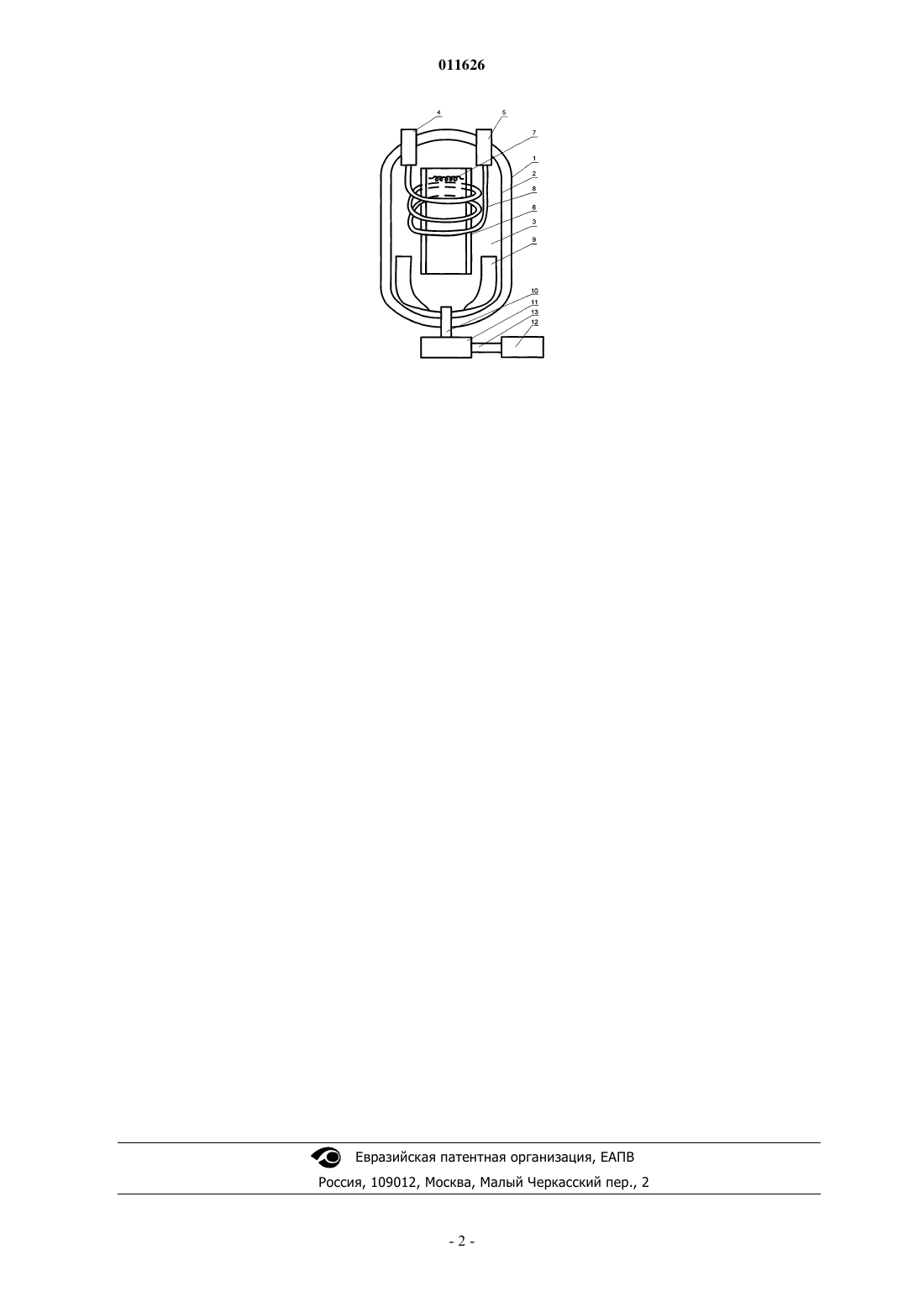

011626 Изобретение относится к приборостроению, в частности к газовой хроматографии. При проведении хроматографического анализа достоверность и точность получаемых при анализе результатов в значительной степени зависит от наличия либо отсутствия градиентов в камере термостата хроматографа, где располагаются хроматографические колонки, от точности поддержания температуры,в особенности при подъеме или снижении температуры. Для ускорения выхода хроматографа на режим и повышения точности поддержания температуры в камере термостата применяют различные приемы,например вдувание воздуха извне (патент Японии JP2005214972, опубликован 08.11.2005), различные средства и клапаны для продувки термостата (Европатент ЕР 0 894 267 А 1, опубликован 03.02.2005; авторское свидетельство СССР 1741062 А 1, опубликовано 15.06.1992). Наиболее близким к предлагаемому является техническое решение по авт.св. SU 1469452 А 1, опубликованному 30.03.1989. В соответствии с этим решением термостат содержит корпус, тонкостенный цилиндр - организатор потока, вентилятор, каналы с заслонками для притока и оттока воздуха извне,причем организатор потока расположен коаксиально с боковыми стенками термостата. Существенным недостатком упомянутого решения является инерционность температуры в и возникновение зон перегрева воздуха вследствие недостаточного его перемешивания во внутреннем объеме в момент подъема температуры. При увеличении же мощности вентилятора возрастает уровень шумов,связанный с вибрацией вентилятора, что отрицательно сказывается на потребительских свойствах термостата. Растет при этом и энергопотребление термостата. Технической задачей, на решение которой направлено предлагаемое изобретение, является повышение однородности температуры во внутреннем объеме, уменьшение инерционности термостата, снижение его энергопотребления и уровня шумов. Решение указанной технической задачи обеспечивается тем, что центробежный вентилятор приводится во вращение в различные моменты хроматографического процесса с разной скоростью. При выполнении, например, нагрева вентилятор вращается быстрее, а в тот период времени, когда температура внутри него должна быть постоянной, медленнее. На чертеже изображена схема возможного исполнения термостата в соответствии с предлагаемым изобретением. Термостат имеет термоизолирующие стенки - наружную 1 и внутреннюю 2, ограничивающую камеру 3, ограниченной наружными стенками 1 и внутренними 2 термостата. В верхней части термостата расположен узел ввода пробы 4 и детектор 5. Во внутренней полости 3 расположена полая тонкостенная труба 6 - организатор потока. Внутри организатора потока 6 расположен нагревательный элемент 7. Организатор потока 6 и внутренние стенки 2 расположены коаксиально друг относительно друга, образуя кольцевой зазор, в который помещена хроматографическая колонка 8. На оси симметрии термостата и внутри его полости расположен центробежный вентилятор 9, насаженный на вал 10, приводимый в движение электродвигателем 11. Электродвигатель 11 управляется электронной системой 12, соединенной с двигателем проводником 13. Термостат работает следующим образом. В изотермическом режиме электродвигатель 11, управляемый электронной системой 12 по проводнику 13, посредством вала 10 приводит в движение вентилятор 9 с небольшой скоростью. Воздух внутри камеры 3 приводится в движение лопастями вентилятора 9 таким образом, что по кольцевому зазору между внутренними стенками 2 и организатором потока 6 поднимается вверх, проходит мимо узла ввода пробы 4 и детектора 5 и опускается внутри организатора потока 6 вниз, проходя мимо электрического нагревателя 7 и принимая заданную температуру. Затем поток воздуха выходит из организатора потока 6, попадая в вентилятор 9 и процесс повторяется. Хроматографическая колонка 8 при этом равномерно обдувается ламинарным потоком воздуха. Шумы вентилятора 9 минимальны вследствие невысокой скорости его вращения. По этой же причине снижено энергопотребление термостата. В тот момент, когда необходимо увеличить температуру воздуха внутри полости 3 термостата,включают электрический нагреватель 7, а с помощью электронной системы 12 через проводник 13 увеличивают скорость вращения электродвигателя 11. Воздух внутри полости 3 термостата начинает двигаться быстрее, вследствие чего не возникает зон перегрева в области электрического нагревателя 7, воздух быстро принимает одинаковую внутри объема температуру, инерционность термостата уменьшена. Шумы термостата возрастают толькона непродолжительное время. Благодаря применению предлагаемого изобретения удается снизить тепловую инерционность термостата, сделать равномерной температуру по всему объему внутри его, а также снизить уровень шумов и энергопотребление. ФОРМУЛА ИЗОБРЕТЕНИЯ Термостат хроматографа, содержащий теплоизоляционный корпус, нагреватель, центробежный вентилятор, организатор потока в виде полой трубы, отличающийся тем, что центробежный вентилятор приводится во вращение с различной скоростью в разные моменты хроматографического процесса, причем центробежный вентилятор находится внутри камеры термостата.
