Номер патента: 11105

Опубликовано: 30.12.2008

Автор: Гринкевич Валерий Генрихович

Скачать PDF файл.

Формула / Реферат

Термостат хроматографа, содержащий теплоизоляционный корпус, нагреватель, центробежный вентилятор, организатор потока в виде полой металлической трубы, отличающийся тем, что нагреватель расположен внутри организатора потока.

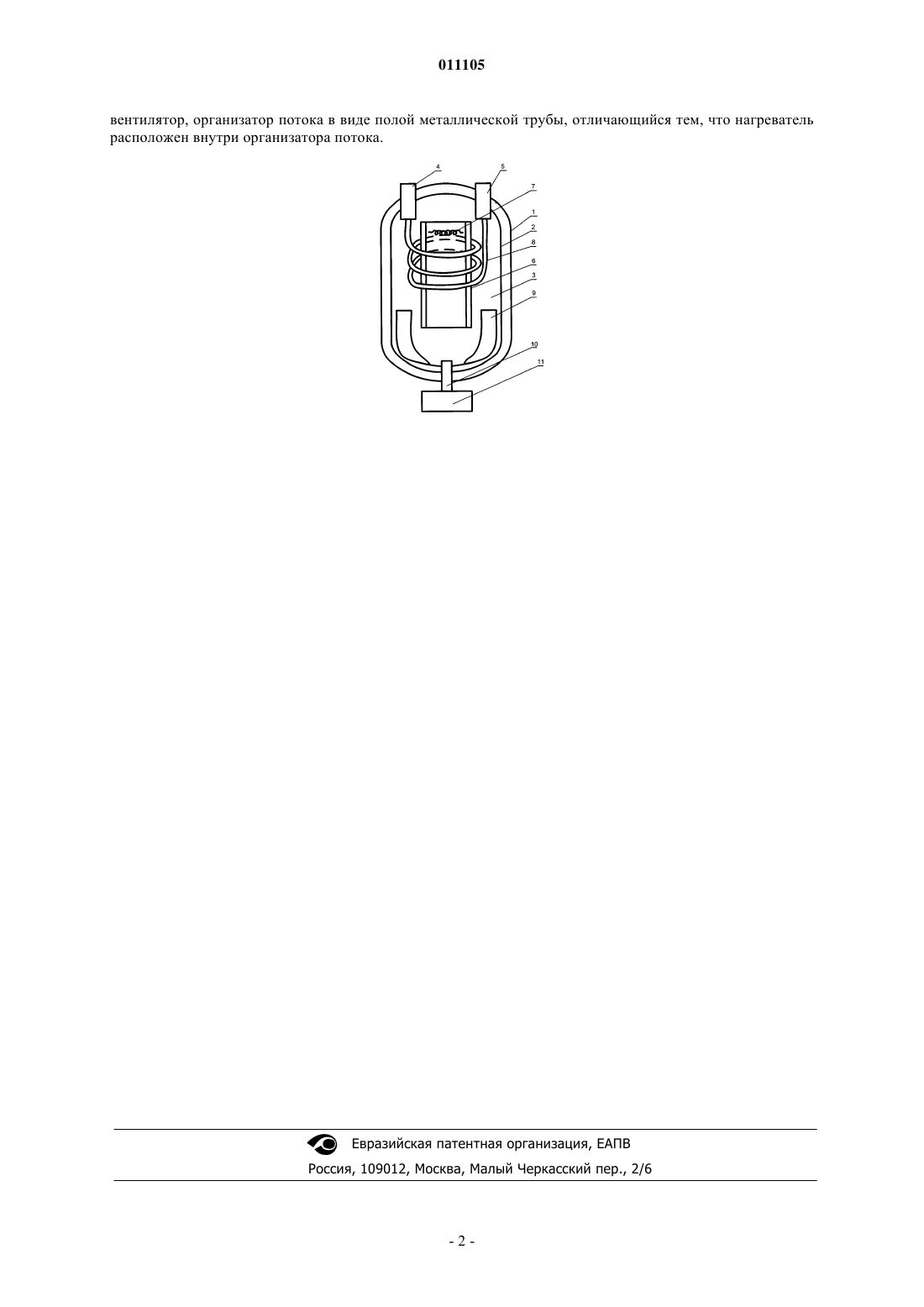

Рисунок 1



Текст

Смотреть все

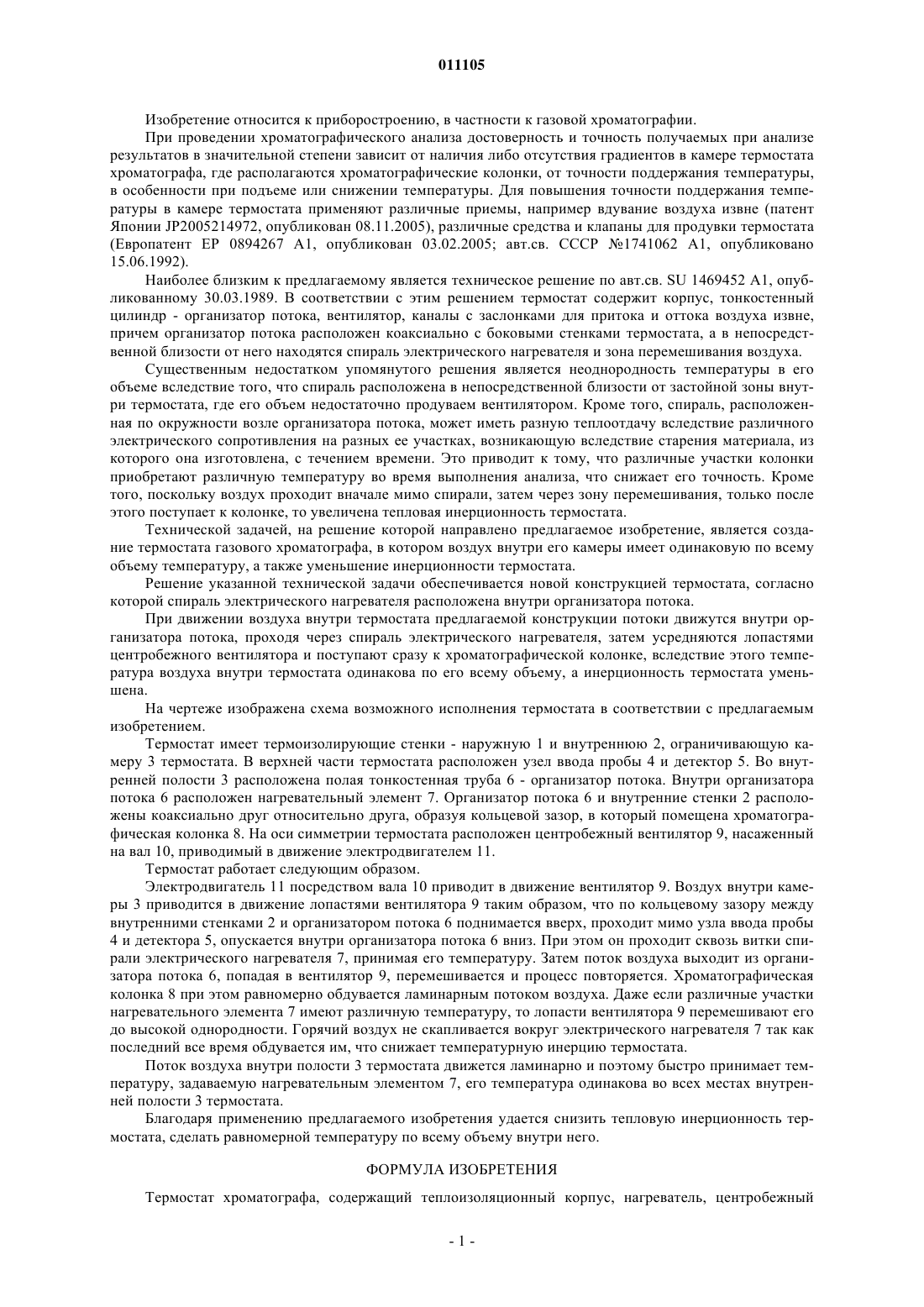

011105 Изобретение относится к приборостроению, в частности к газовой хроматографии. При проведении хроматографического анализа достоверность и точность получаемых при анализе результатов в значительной степени зависит от наличия либо отсутствия градиентов в камере термостата хроматографа, где располагаются хроматографические колонки, от точности поддержания температуры,в особенности при подъеме или снижении температуры. Для повышения точности поддержания температуры в камере термостата применяют различные приемы, например вдувание воздуха извне (патент Японии JP2005214972, опубликован 08.11.2005), различные средства и клапаны для продувки термостата(Европатент ЕР 0894267 А 1, опубликован 03.02.2005; авт.св. СССР 1741062 А 1, опубликовано 15.06.1992). Наиболее близким к предлагаемому является техническое решение по авт.св. SU 1469452 А 1, опубликованному 30.03.1989. В соответствии с этим решением термостат содержит корпус, тонкостенный цилиндр - организатор потока, вентилятор, каналы с заслонками для притока и оттока воздуха извне,причем организатор потока расположен коаксиально с боковыми стенками термостата, а в непосредственной близости от него находятся спираль электрического нагревателя и зона перемешивания воздуха. Существенным недостатком упомянутого решения является неоднородность температуры в его объеме вследствие того, что спираль расположена в непосредственной близости от застойной зоны внутри термостата, где его объем недостаточно продуваем вентилятором. Кроме того, спираль, расположенная по окружности возле организатора потока, может иметь разную теплоотдачу вследствие различного электрического сопротивления на разных ее участках, возникающую вследствие старения материала, из которого она изготовлена, с течением времени. Это приводит к тому, что различные участки колонки приобретают различную температуру во время выполнения анализа, что снижает его точность. Кроме того, поскольку воздух проходит вначале мимо спирали, затем через зону перемешивания, только после этого поступает к колонке, то увеличена тепловая инерционность термостата. Технической задачей, на решение которой направлено предлагаемое изобретение, является создание термостата газового хроматографа, в котором воздух внутри его камеры имеет одинаковую по всему объему температуру, а также уменьшение инерционности термостата. Решение указанной технической задачи обеспечивается новой конструкцией термостата, согласно которой спираль электрического нагревателя расположена внутри организатора потока. При движении воздуха внутри термостата предлагаемой конструкции потоки движутся внутри организатора потока, проходя через спираль электрического нагревателя, затем усредняются лопастями центробежного вентилятора и поступают сразу к хроматографической колонке, вследствие этого температура воздуха внутри термостата одинакова по его всему объему, а инерционность термостата уменьшена. На чертеже изображена схема возможного исполнения термостата в соответствии с предлагаемым изобретением. Термостат имеет термоизолирующие стенки - наружную 1 и внутреннюю 2, ограничивающую камеру 3 термостата. В верхней части термостата расположен узел ввода пробы 4 и детектор 5. Во внутренней полости 3 расположена полая тонкостенная труба 6 - организатор потока. Внутри организатора потока 6 расположен нагревательный элемент 7. Организатор потока 6 и внутренние стенки 2 расположены коаксиально друг относительно друга, образуя кольцевой зазор, в который помещена хроматографическая колонка 8. На оси симметрии термостата расположен центробежный вентилятор 9, насаженный на вал 10, приводимый в движение электродвигателем 11. Термостат работает следующим образом. Электродвигатель 11 посредством вала 10 приводит в движение вентилятор 9. Воздух внутри камеры 3 приводится в движение лопастями вентилятора 9 таким образом, что по кольцевому зазору между внутренними стенками 2 и организатором потока 6 поднимается вверх, проходит мимо узла ввода пробы 4 и детектора 5, опускается внутри организатора потока 6 вниз. При этом он проходит сквозь витки спирали электрического нагревателя 7, принимая его температуру. Затем поток воздуха выходит из организатора потока 6, попадая в вентилятор 9, перемешивается и процесс повторяется. Хроматографическая колонка 8 при этом равномерно обдувается ламинарным потоком воздуха. Даже если различные участки нагревательного элемента 7 имеют различную температуру, то лопасти вентилятора 9 перемешивают его до высокой однородности. Горячий воздух не скапливается вокруг электрического нагревателя 7 так как последний все время обдувается им, что снижает температурную инерцию термостата. Поток воздуха внутри полости 3 термостата движется ламинарно и поэтому быстро принимает температуру, задаваемую нагревательным элементом 7, его температура одинакова во всех местах внутренней полости 3 термостата. Благодаря применению предлагаемого изобретения удается снизить тепловую инерционность термостата, сделать равномерной температуру по всему объему внутри него. ФОРМУЛА ИЗОБРЕТЕНИЯ Термостат хроматографа, содержащий теплоизоляционный корпус, нагреватель, центробежный-1 011105 вентилятор, организатор потока в виде полой металлической трубы, отличающийся тем, что нагреватель расположен внутри организатора потока.

МПК / Метки

МПК: B01L 7/00, G01N 30/30

Метки: хроматографа, термостат
