Термостат хроматографа

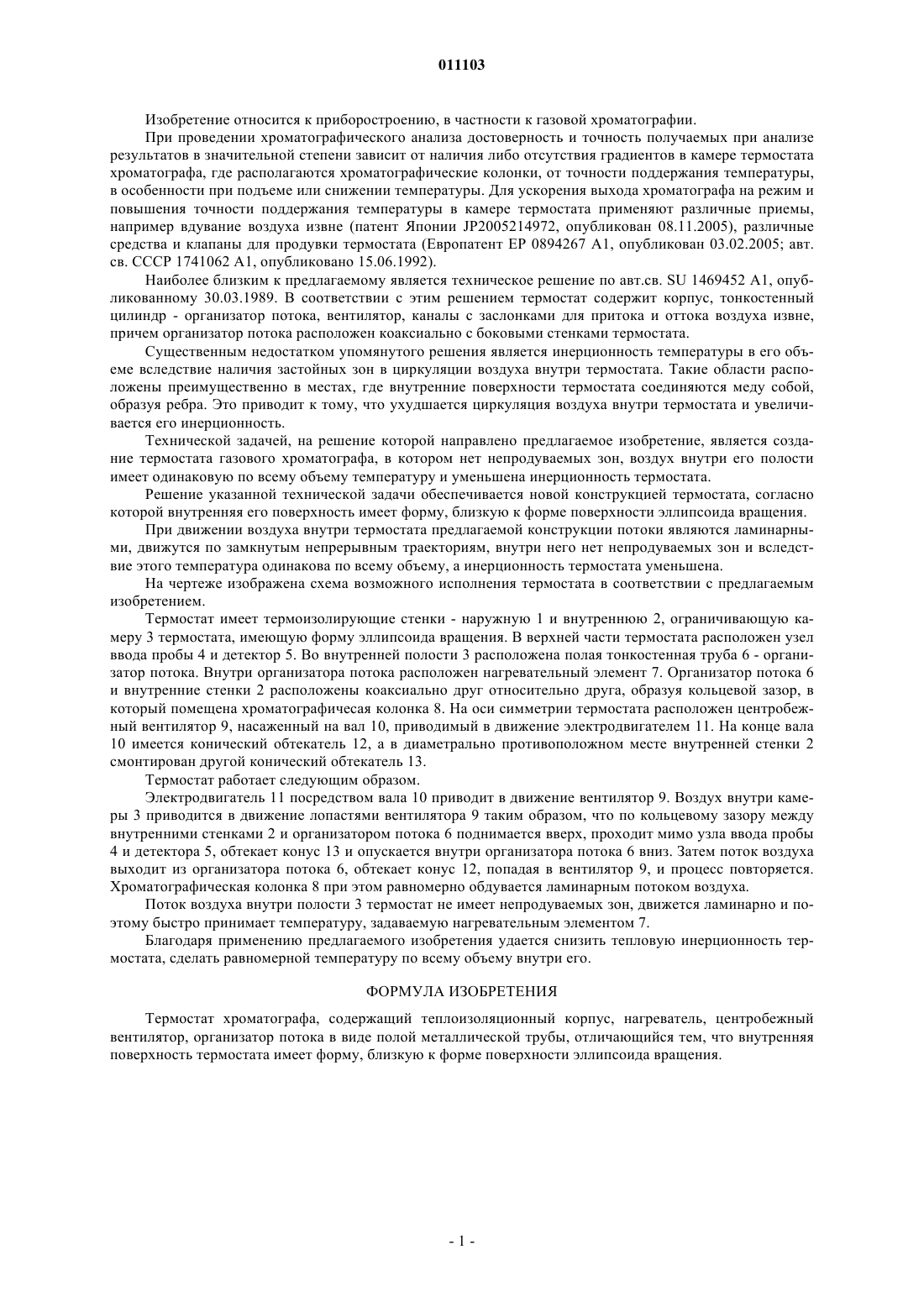

011103 Изобретение относится к приборостроению, в частности к газовой хроматографии. При проведении хроматографического анализа достоверность и точность получаемых при анализе результатов в значительной степени зависит от наличия либо отсутствия градиентов в камере термостата хроматографа, где располагаются хроматографические колонки, от точности поддержания температуры,в особенности при подъеме или снижении температуры. Для ускорения выхода хроматографа на режим и повышения точности поддержания температуры в камере термостата применяют различные приемы,например вдувание воздуха извне (патент Японии JP2005214972, опубликован 08.11.2005), различные средства и клапаны для продувки термостата (Европатент ЕР 0894267 А 1, опубликован 03.02.2005; авт. св. СССР 1741062 А 1, опубликовано 15.06.1992). Наиболее близким к предлагаемому является техническое решение по авт.св. SU 1469452 А 1, опубликованному 30.03.1989. В соответствии с этим решением термостат содержит корпус, тонкостенный цилиндр - организатор потока, вентилятор, каналы с заслонками для притока и оттока воздуха извне,причем организатор потока расположен коаксиально с боковыми стенками термостата. Существенным недостатком упомянутого решения является инерционность температуры в его объеме вследствие наличия застойных зон в циркуляции воздуха внутри термостата. Такие области расположены преимущественно в местах, где внутренние поверхности термостата соединяются меду собой,образуя ребра. Это приводит к тому, что ухудшается циркуляция воздуха внутри термостата и увеличивается его инерционность. Технической задачей, на решение которой направлено предлагаемое изобретение, является создание термостата газового хроматографа, в котором нет непродуваемых зон, воздух внутри его полости имеет одинаковую по всему объему температуру и уменьшена инерционность термостата. Решение указанной технической задачи обеспечивается новой конструкцией термостата, согласно которой внутренняя его поверхность имеет форму, близкую к форме поверхности эллипсоида вращения. При движении воздуха внутри термостата предлагаемой конструкции потоки являются ламинарными, движутся по замкнутым непрерывным траекториям, внутри него нет непродуваемых зон и вследствие этого температура одинакова по всему объему, а инерционность термостата уменьшена. На чертеже изображена схема возможного исполнения термостата в соответствии с предлагаемым изобретением. Термостат имеет термоизолирующие стенки - наружную 1 и внутреннюю 2, ограничивающую камеру 3 термостата, имеющую форму эллипсоида вращения. В верхней части термостата расположен узел ввода пробы 4 и детектор 5. Во внутренней полости 3 расположена полая тонкостенная труба 6 - организатор потока. Внутри организатора потока расположен нагревательный элемент 7. Организатор потока 6 и внутренние стенки 2 расположены коаксиально друг относительно друга, образуя кольцевой зазор, в который помещена хроматографичесая колонка 8. На оси симметрии термостата расположен центробежный вентилятор 9, насаженный на вал 10, приводимый в движение электродвигателем 11. На конце вала 10 имеется конический обтекатель 12, а в диаметрально противоположном месте внутренней стенки 2 смонтирован другой конический обтекатель 13. Термостат работает следующим образом. Электродвигатель 11 посредством вала 10 приводит в движение вентилятор 9. Воздух внутри камеры 3 приводится в движение лопастями вентилятора 9 таким образом, что по кольцевому зазору между внутренними стенками 2 и организатором потока 6 поднимается вверх, проходит мимо узла ввода пробы 4 и детектора 5, обтекает конус 13 и опускается внутри организатора потока 6 вниз. Затем поток воздуха выходит из организатора потока 6, обтекает конус 12, попадая в вентилятор 9, и процесс повторяется. Хроматографическая колонка 8 при этом равномерно обдувается ламинарным потоком воздуха. Поток воздуха внутри полости 3 термостат не имеет непродуваемых зон, движется ламинарно и поэтому быстро принимает температуру, задаваемую нагревательным элементом 7. Благодаря применению предлагаемого изобретения удается снизить тепловую инерционность термостата, сделать равномерной температуру по всему объему внутри его. ФОРМУЛА ИЗОБРЕТЕНИЯ Термостат хроматографа, содержащий теплоизоляционный корпус, нагреватель, центробежный вентилятор, организатор потока в виде полой металлической трубы, отличающийся тем, что внутренняя поверхность термостата имеет форму, близкую к форме поверхности эллипсоида вращения.
