Неоднородная линия передачи и способ ее получения

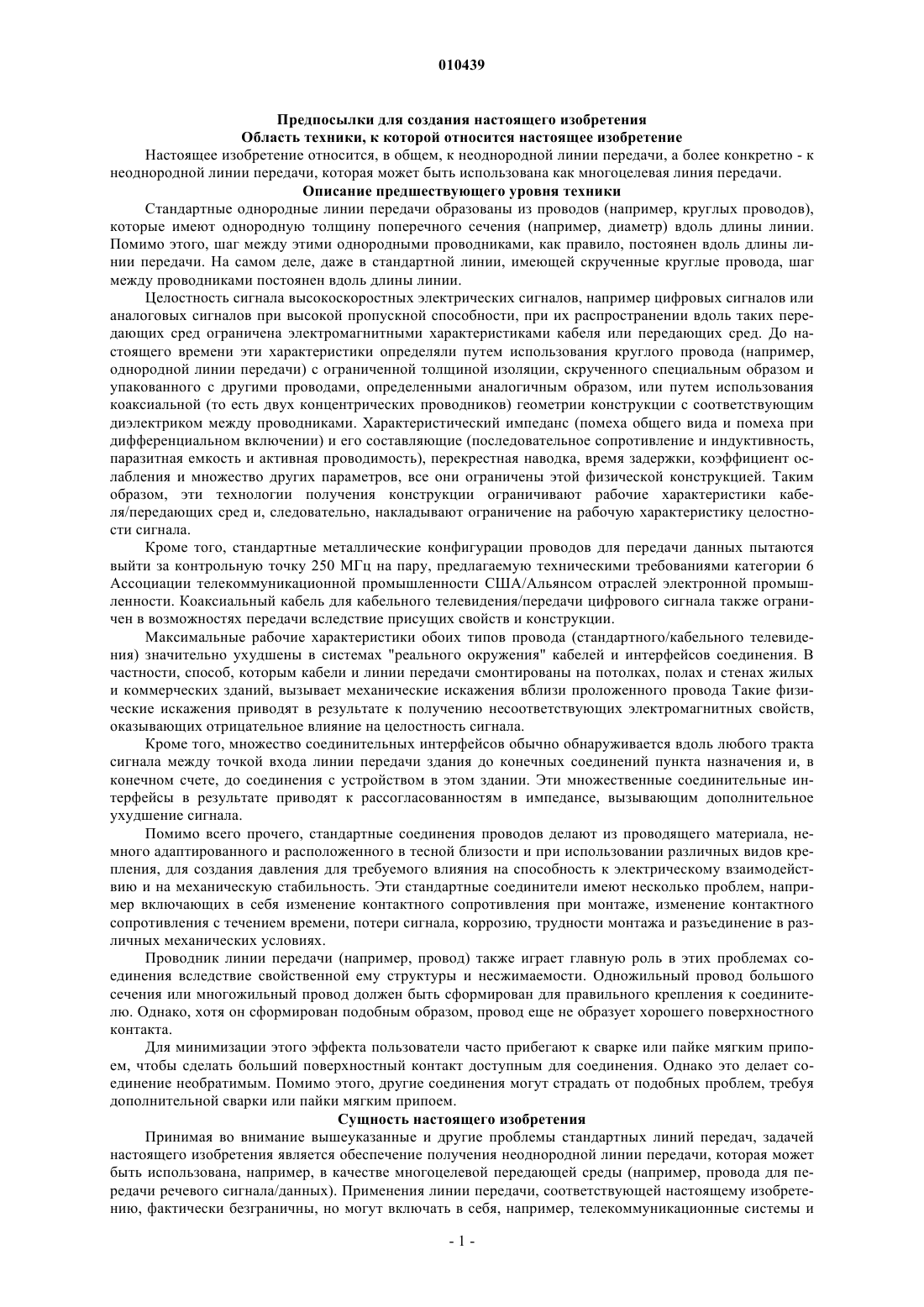

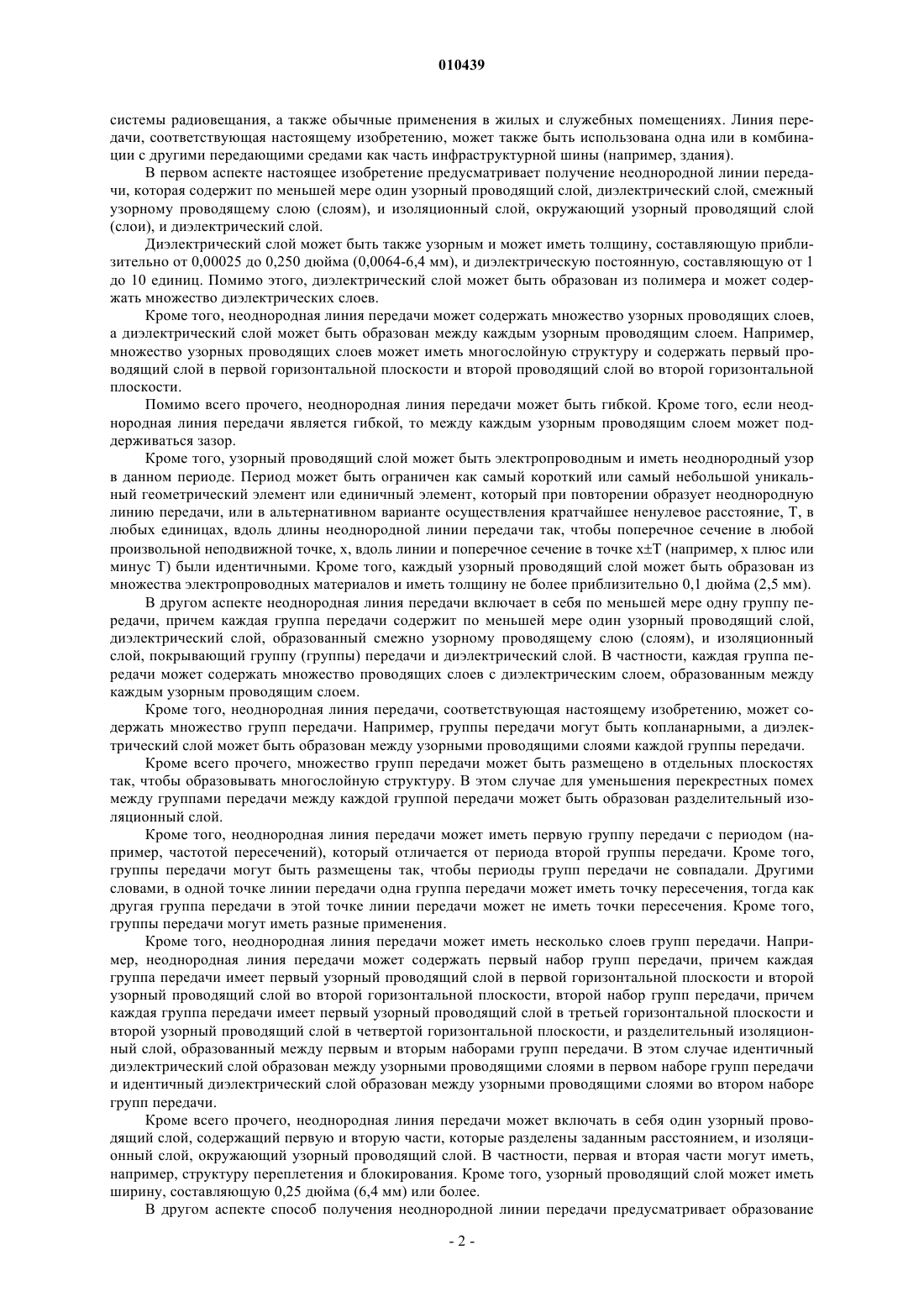

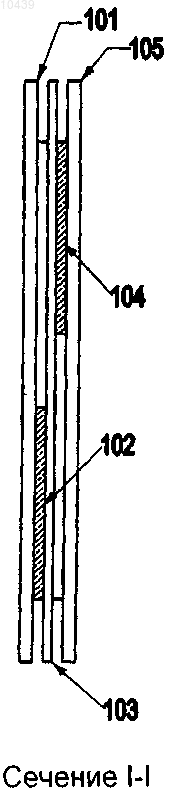

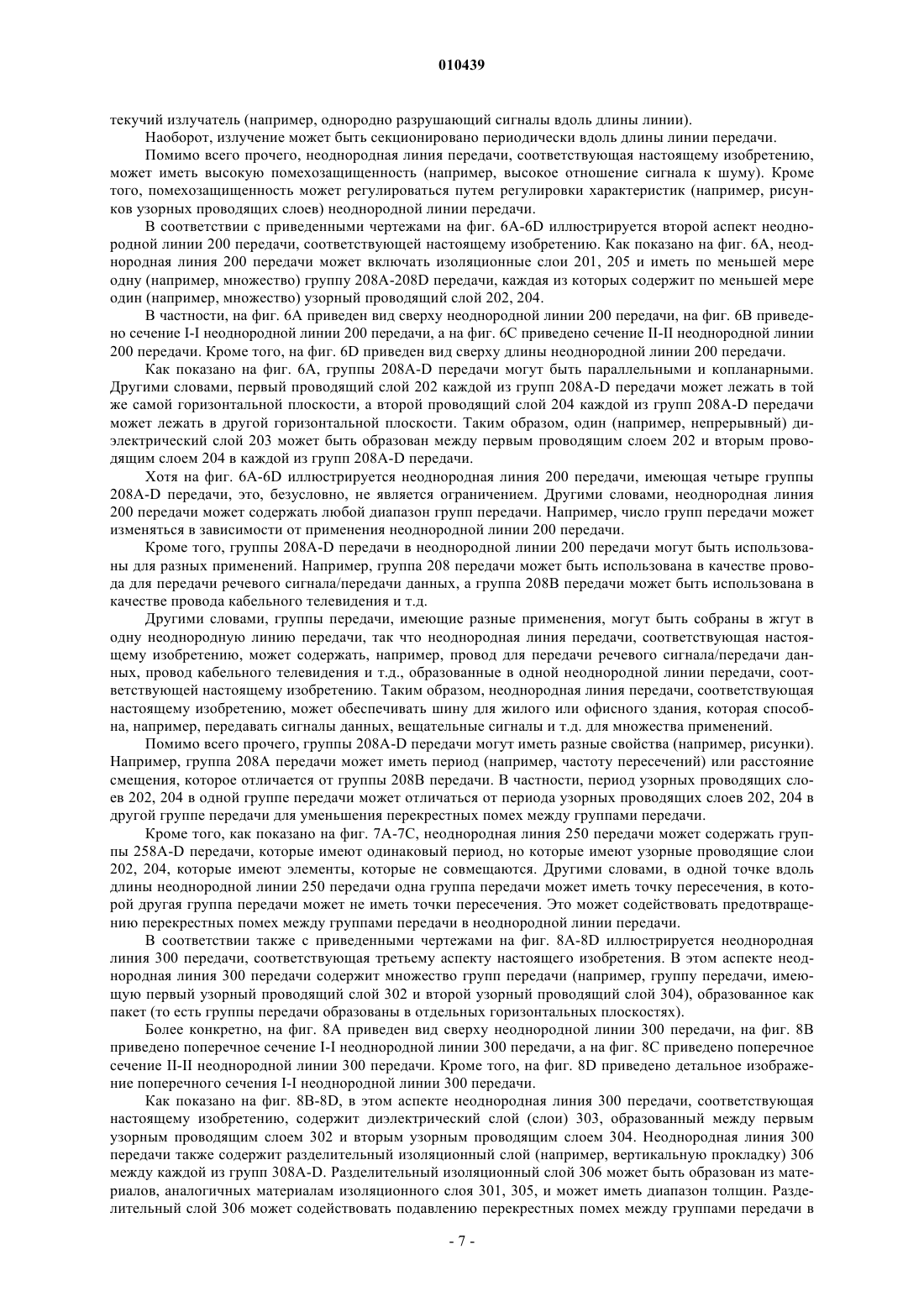

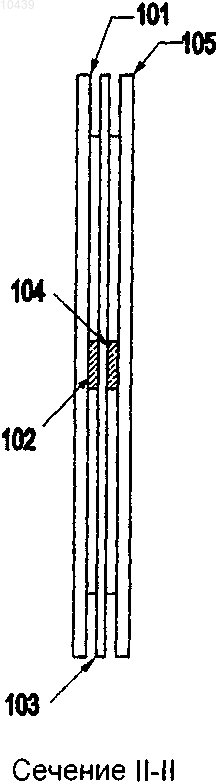

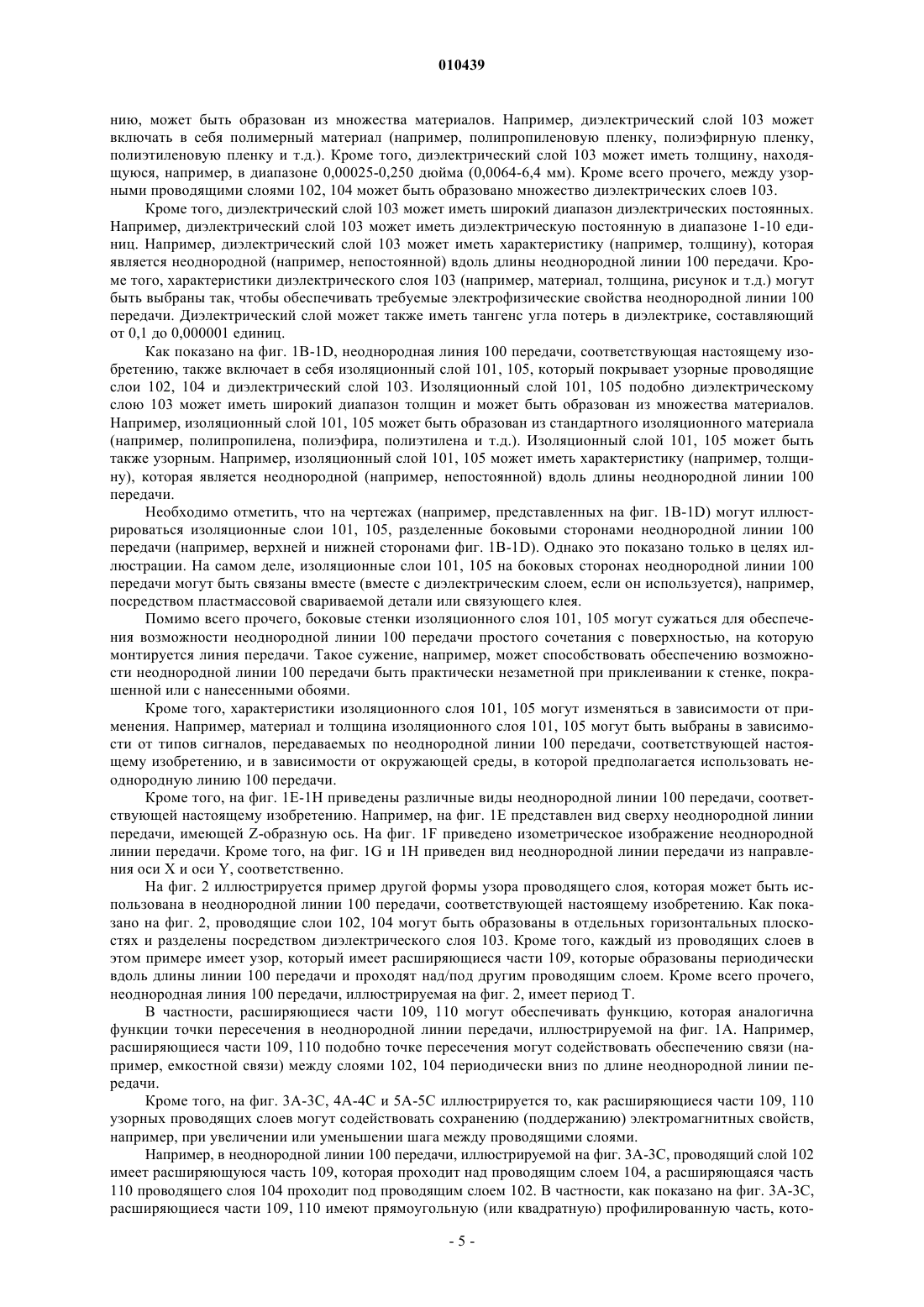

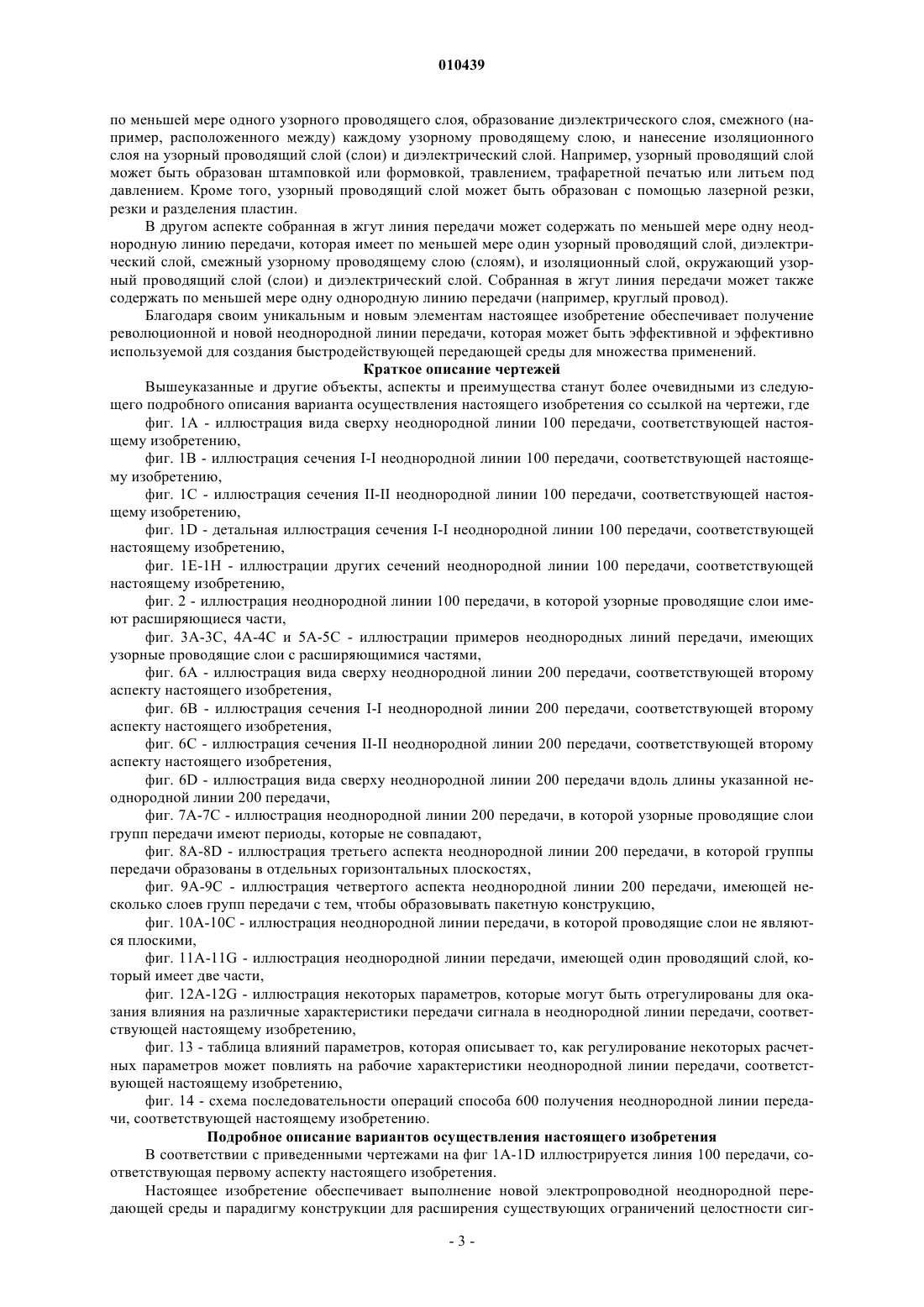

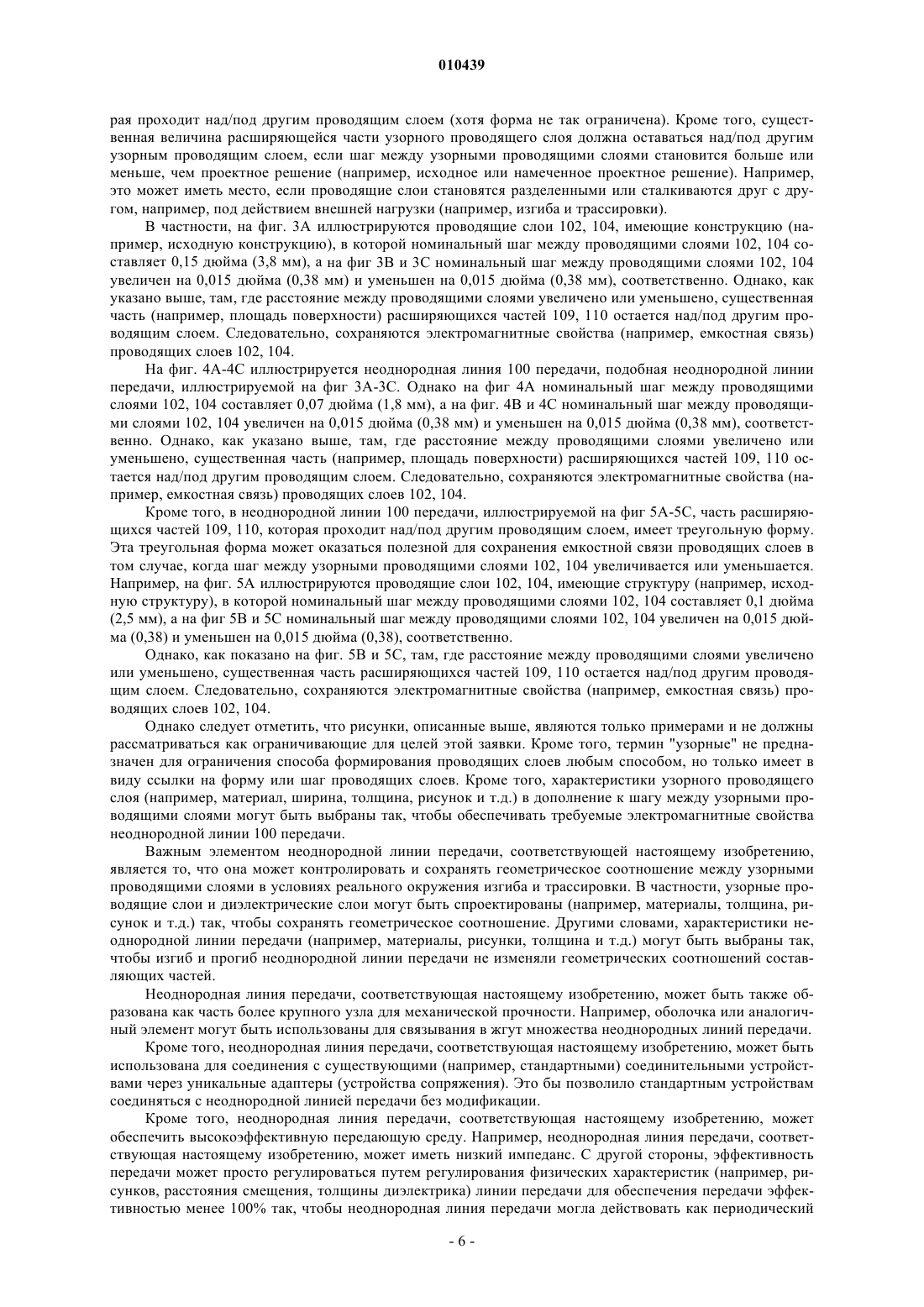

010439 Предпосылки для создания настоящего изобретения Область техники, к которой относится настоящее изобретение Настоящее изобретение относится, в общем, к неоднородной линии передачи, а более конкретно - к неоднородной линии передачи, которая может быть использована как многоцелевая линия передачи. Описание предшествующего уровня техники Стандартные однородные линии передачи образованы из проводов (например, круглых проводов),которые имеют однородную толщину поперечного сечения (например, диаметр) вдоль длины линии. Помимо этого, шаг между этими однородными проводниками, как правило, постоянен вдоль длины линии передачи. На самом деле, даже в стандартной линии, имеющей скрученные круглые провода, шаг между проводниками постоянен вдоль длины линии. Целостность сигнала высокоскоростных электрических сигналов, например цифровых сигналов или аналоговых сигналов при высокой пропускной способности, при их распространении вдоль таких передающих сред ограничена электромагнитными характеристиками кабеля или передающих сред. До настоящего времени эти характеристики определяли путем использования круглого провода (например,однородной линии передачи) с ограниченной толщиной изоляции, скрученного специальным образом и упакованного с другими проводами, определенными аналогичным образом, или путем использования коаксиальной (то есть двух концентрических проводников) геометрии конструкции с соответствующим диэлектриком между проводниками. Характеристический импеданс (помеха общего вида и помеха при дифференциальном включении) и его составляющие (последовательное сопротивление и индуктивность,паразитная емкость и активная проводимость), перекрестная наводка, время задержки, коэффициент ослабления и множество других параметров, все они ограничены этой физической конструкцией. Таким образом, эти технологии получения конструкции ограничивают рабочие характеристики кабеля/передающих сред и, следовательно, накладывают ограничение на рабочую характеристику целостности сигнала. Кроме того, стандартные металлические конфигурации проводов для передачи данных пытаются выйти за контрольную точку 250 МГц на пару, предлагаемую техническими требованиями категории 6 Ассоциации телекоммуникационной промышленности США/Альянсом отраслей электронной промышленности. Коаксиальный кабель для кабельного телевидения/передачи цифрового сигнала также ограничен в возможностях передачи вследствие присущих свойств и конструкции. Максимальные рабочие характеристики обоих типов провода (стандартного/кабельного телевидения) значительно ухудшены в системах "реального окружения" кабелей и интерфейсов соединения. В частности, способ, которым кабели и линии передачи смонтированы на потолках, полах и стенах жилых и коммерческих зданий, вызывает механические искажения вблизи проложенного провода Такие физические искажения приводят в результате к получению несоответствующих электромагнитных свойств,оказывающих отрицательное влияние на целостность сигнала. Кроме того, множество соединительных интерфейсов обычно обнаруживается вдоль любого тракта сигнала между точкой входа линии передачи здания до конечных соединений пункта назначения и, в конечном счете, до соединения с устройством в этом здании. Эти множественные соединительные интерфейсы в результате приводят к рассогласованностям в импедансе, вызывающим дополнительное ухудшение сигнала. Помимо всего прочего, стандартные соединения проводов делают из проводящего материала, немного адаптированного и расположенного в тесной близости и при использовании различных видов крепления, для создания давления для требуемого влияния на способность к электрическому взаимодействию и на механическую стабильность. Эти стандартные соединители имеют несколько проблем, например включающих в себя изменение контактного сопротивления при монтаже, изменение контактного сопротивления с течением времени, потери сигнала, коррозию, трудности монтажа и разъединение в различных механических условиях. Проводник линии передачи (например, провод) также играет главную роль в этих проблемах соединения вследствие свойственной ему структуры и несжимаемости. Одножильный провод большого сечения или многожильный провод должен быть сформирован для правильного крепления к соединителю. Однако, хотя он сформирован подобным образом, провод еще не образует хорошего поверхностного контакта. Для минимизации этого эффекта пользователи часто прибегают к сварке или пайке мягким припоем, чтобы сделать больший поверхностный контакт доступным для соединения. Однако это делает соединение необратимым. Помимо этого, другие соединения могут страдать от подобных проблем, требуя дополнительной сварки или пайки мягким припоем. Сущность настоящего изобретения Принимая во внимание вышеуказанные и другие проблемы стандартных линий передач, задачей настоящего изобретения является обеспечение получения неоднородной линии передачи, которая может быть использована, например, в качестве многоцелевой передающей среды (например, провода для передачи речевого сигнала/данных). Применения линии передачи, соответствующей настоящему изобретению, фактически безграничны, но могут включать в себя, например, телекоммуникационные системы и-1 010439 системы радиовещания, а также обычные применения в жилых и служебных помещениях. Линия передачи, соответствующая настоящему изобретению, может также быть использована одна или в комбинации с другими передающими средами как часть инфраструктурной шины (например, здания). В первом аспекте настоящее изобретение предусматривает получение неоднородной линии передачи, которая содержит по меньшей мере один узорный проводящий слой, диэлектрический слой, смежный узорному проводящему слою (слоям), и изоляционный слой, окружающий узорный проводящий слой(слои), и диэлектрический слой. Диэлектрический слой может быть также узорным и может иметь толщину, составляющую приблизительно от 0,00025 до 0,250 дюйма (0,0064-6,4 мм), и диэлектрическую постоянную, составляющую от 1 до 10 единиц. Помимо этого, диэлектрический слой может быть образован из полимера и может содержать множество диэлектрических слоев. Кроме того, неоднородная линия передачи может содержать множество узорных проводящих слоев,а диэлектрический слой может быть образован между каждым узорным проводящим слоем. Например,множество узорных проводящих слоев может иметь многослойную структуру и содержать первый проводящий слой в первой горизонтальной плоскости и второй проводящий слой во второй горизонтальной плоскости. Помимо всего прочего, неоднородная линия передачи может быть гибкой. Кроме того, если неоднородная линия передачи является гибкой, то между каждым узорным проводящим слоем может поддерживаться зазор. Кроме того, узорный проводящий слой может быть электропроводным и иметь неоднородный узор в данном периоде. Период может быть ограничен как самый короткий или самый небольшой уникальный геометрический элемент или единичный элемент, который при повторении образует неоднородную линию передачи, или в альтернативном варианте осуществления кратчайшее ненулевое расстояние, T, в любых единицах, вдоль длины неоднородной линии передачи так, чтобы поперечное сечение в любой произвольной неподвижной точке, x, вдоль линии и поперечное сечение в точке xT (например, x плюс или минус T) были идентичными. Кроме того, каждый узорный проводящий слой может быть образован из множества электропроводных материалов и иметь толщину не более приблизительно 0,1 дюйма (2,5 мм). В другом аспекте неоднородная линия передачи включает в себя по меньшей мере одну группу передачи, причем каждая группа передачи содержит по меньшей мере один узорный проводящий слой,диэлектрический слой, образованный смежно узорному проводящему слою (слоям), и изоляционный слой, покрывающий группу (группы) передачи и диэлектрический слой. В частности, каждая группа передачи может содержать множество проводящих слоев с диэлектрическим слоем, образованным между каждым узорным проводящим слоем. Кроме того, неоднородная линия передачи, соответствующая настоящему изобретению, может содержать множество групп передачи. Например, группы передачи могут быть копланарными, а диэлектрический слой может быть образован между узорными проводящими слоями каждой группы передачи. Кроме всего прочего, множество групп передачи может быть размещено в отдельных плоскостях так, чтобы образовывать многослойную структуру. В этом случае для уменьшения перекрестных помех между группами передачи между каждой группой передачи может быть образован разделительный изоляционный слой. Кроме того, неоднородная линия передачи может иметь первую группу передачи с периодом (например, частотой пересечений), который отличается от периода второй группы передачи. Кроме того,группы передачи могут быть размещены так, чтобы периоды групп передачи не совпадали. Другими словами, в одной точке линии передачи одна группа передачи может иметь точку пересечения, тогда как другая группа передачи в этой точке линии передачи может не иметь точки пересечения. Кроме того,группы передачи могут иметь разные применения. Кроме того, неоднородная линия передачи может иметь несколько слоев групп передачи. Например, неоднородная линия передачи может содержать первый набор групп передачи, причем каждая группа передачи имеет первый узорный проводящий слой в первой горизонтальной плоскости и второй узорный проводящий слой во второй горизонтальной плоскости, второй набор групп передачи, причем каждая группа передачи имеет первый узорный проводящий слой в третьей горизонтальной плоскости и второй узорный проводящий слой в четвертой горизонтальной плоскости, и разделительный изоляционный слой, образованный между первым и вторым наборами групп передачи. В этом случае идентичный диэлектрический слой образован между узорными проводящими слоями в первом наборе групп передачи и идентичный диэлектрический слой образован между узорными проводящими слоями во втором наборе групп передачи. Кроме всего прочего, неоднородная линия передачи может включать в себя один узорный проводящий слой, содержащий первую и вторую части, которые разделены заданным расстоянием, и изоляционный слой, окружающий узорный проводящий слой. В частности, первая и вторая части могут иметь,например, структуру переплетения и блокирования. Кроме того, узорный проводящий слой может иметь ширину, составляющую 0,25 дюйма (6,4 мм) или более. В другом аспекте способ получения неоднородной линии передачи предусматривает образование-2 010439 по меньшей мере одного узорного проводящего слоя, образование диэлектрического слоя, смежного (например, расположенного между) каждому узорному проводящему слою, и нанесение изоляционного слоя на узорный проводящий слой (слои) и диэлектрический слой. Например, узорный проводящий слой может быть образован штамповкой или формовкой, травлением, трафаретной печатью или литьем под давлением. Кроме того, узорный проводящий слой может быть образован с помощью лазерной резки,резки и разделения пластин. В другом аспекте собранная в жгут линия передачи может содержать по меньшей мере одну неоднородную линию передачи, которая имеет по меньшей мере один узорный проводящий слой, диэлектрический слой, смежный узорному проводящему слою (слоям), и изоляционный слой, окружающий узорный проводящий слой (слои) и диэлектрический слой. Собранная в жгут линия передачи может также содержать по меньшей мере одну однородную линию передачи (например, круглый провод). Благодаря своим уникальным и новым элементам настоящее изобретение обеспечивает получение революционной и новой неоднородной линии передачи, которая может быть эффективной и эффективно используемой для создания быстродействующей передающей среды для множества применений. Краткое описание чертежей Вышеуказанные и другие объекты, аспекты и преимущества станут более очевидными из следующего подробного описания варианта осуществления настоящего изобретения со ссылкой на чертежи, где фиг. 1 А - иллюстрация вида сверху неоднородной линии 100 передачи, соответствующей настоящему изобретению,фиг. 1 В - иллюстрация сечения I-I неоднородной линии 100 передачи, соответствующей настоящему изобретению,фиг. 1 С - иллюстрация сечения II-II неоднородной линии 100 передачи, соответствующей настоящему изобретению,фиг. 1D - детальная иллюстрация сечения I-I неоднородной линии 100 передачи, соответствующей настоящему изобретению,фиг. 1 Е-1 Н - иллюстрации других сечений неоднородной линии 100 передачи, соответствующей настоящему изобретению,фиг. 2 - иллюстрация неоднородной линии 100 передачи, в которой узорные проводящие слои имеют расширяющиеся части,фиг. 3 А-3 С, 4 А-4 С и 5 А-5 С - иллюстрации примеров неоднородных линий передачи, имеющих узорные проводящие слои с расширяющимися частями,фиг. 6 А - иллюстрация вида сверху неоднородной линии 200 передачи, соответствующей второму аспекту настоящего изобретения,фиг. 6 В - иллюстрация сечения I-I неоднородной линии 200 передачи, соответствующей второму аспекту настоящего изобретения,фиг. 6 С - иллюстрация сечения II-II неоднородной линии 200 передачи, соответствующей второму аспекту настоящего изобретения,фиг. 6D - иллюстрация вида сверху неоднородной линии 200 передачи вдоль длины указанной неоднородной линии 200 передачи,фиг. 7 А-7 С - иллюстрация неоднородной линии 200 передачи, в которой узорные проводящие слои групп передачи имеют периоды, которые не совпадают,фиг. 8A-8D - иллюстрация третьего аспекта неоднородной линии 200 передачи, в которой группы передачи образованы в отдельных горизонтальных плоскостях,фиг. 9 А-9 С - иллюстрация четвертого аспекта неоднородной линии 200 передачи, имеющей несколько слоев групп передачи с тем, чтобы образовывать пакетную конструкцию,фиг. 10 А-10 С - иллюстрация неоднородной линии передачи, в которой проводящие слои не являются плоскими,фиг. 11A-11G - иллюстрация неоднородной линии передачи, имеющей один проводящий слой, который имеет две части,фиг. 12A-12G - иллюстрация некоторых параметров, которые могут быть отрегулированы для оказания влияния на различные характеристики передачи сигнала в неоднородной линии передачи, соответствующей настоящему изобретению,фиг. 13 - таблица влияний параметров, которая описывает то, как регулирование некоторых расчетных параметров может повлиять на рабочие характеристики неоднородной линии передачи, соответствующей настоящему изобретению,фиг. 14 - схема последовательности операций способа 600 получения неоднородной линии передачи, соответствующей настоящему изобретению. Подробное описание вариантов осуществления настоящего изобретения В соответствии с приведенными чертежами на фиг 1A-1D иллюстрируется линия 100 передачи, соответствующая первому аспекту настоящего изобретения. Настоящее изобретение обеспечивает выполнение новой электропроводной неоднородной передающей среды и парадигму конструкции для расширения существующих ограничений целостности сиг-3 010439 нала. Неоднородная линия передачи, соответствующая настоящему изобретению, может быть очень тонкой и может быть использована в качестве многоцелевой передающей среды во множестве случаев применения, включающих в себя, например, телекоммуникационные системы и системы радиовещания, а также обычные применения, связанные с бытовыми и служебными применениями. Как показано на фиг. 1 А, неоднородная линия 100 передачи, соответствующая настоящему изобретению, включает в себя по меньшей мере один узорный проводящий слой 102, 104. Эти проводящие слои могут образовывать группу 108 передачи. Узорные проводящие слои 102, 104 могут быть образованы из множества материалов и иметь множество узоров, размеров и шагов. Например, узорные проводящие слои 102, 104 могут быть образованы из электропроводных материалов, например металла (например,меди, серебра и т.д.), полисиликона, керамического материала, углеродного волокна или проводящих чернил. Кроме того, узорные проводящие слои 102, 104 могут быть очень тонкими. Например, узорные проводящие слои 104 могут иметь толщину, составляющую приблизительно 0,1 дюйма (2,5 мм) или менее. Кроме всего прочего, как показано на фиг. 1A-1D, узорные проводящие слои 102, 104 могут быть образованы в отдельных плоскостях. В частности, на фиг. 1 А иллюстрируется узорный проводящий слой 104, образованный в верхней горизонтальной плоскости, и узорный проводящий слой 102, образованный в нижней горизонтальной плоскости. В отличие от проводников в стандартной (например, однородной) линии передачи, которые имеют однородные размеры вдоль длины линии передачи и имеют однородный шаг вдоль длины линии передачи, узорные проводящие слои в неоднородной линии передачи, соответствующей настоящему изобретению, могут иметь неоднородный элемент (например, по меньшей мере один неоднородный элемент) вдоль длины линии. Например, узорные проводящие слои в неоднородной линии передачи, соответствующей настоящему изобретению, могут иметь размер (например, толщину и т.д.), который является переменным вдоль длины линии передачи, и/или узорные проводящие слои могут иметь шаг, который является неоднородным (например, непостоянным) вдоль длины линии передачи. Как также следует из фиг. 1 А, неоднородная линия 100 передачи может включать в себя узорные проводящие слои 102, 104, которые имеют переменные ширину и шаг вдоль длины линии передачи. Например, ширина узорных проводящих слоев 102, 104 может быть больше в поперечном сечении I-I, чем в поперечном сечении II-II. Помимо всего прочего, шаг между узорными проводящими слоями 102, 104 может быть больше в поперечном сечении I-I, чем в поперечном сечении II-II. Необходимо отметить, что шаг между узорными проводящими слоями 102, 104 может иметь горизонтальную составную часть и вертикальную составную часть. Например, как показано на фиг. 1 А, между этими слоями может быть горизонтальный шаг 107. Этот шаг обычно называют расстоянием смещения. Помимо всего прочего, как показано на фиг. 1B-1D, между этими слоями может быть вертикальный шаг. Таким вертикальным шагом может считаться толщина диэлектрического слоя 103, разделяющего слои 102, 104. Кроме того, как показано на фиг 1A-1D, горизонтальный шаг (например, расстояние смещения) между узорными проводящими слоями 102, 104 может изменяться в виде цикла (например, периодически). Другими словами, шаг между узорными проводящими слоями может иметь регулярно повторяющиеся значения вдоль длины неоднородной линии передачи. Например, на фиг. 1 А иллюстрируется узорный проводящий слой 102, пересекающий узорный проводящий слой 104 в точках 106 (например, точках пересечения 106) вдоль длины линии 100 передачи. Например, период этой шаговой структуры может быть задан расстоянием T между точками 106 пересечения. В альтернативном варианте узор может быть описан в единицах частоты пересечений (например,величины точек пересечения на единицу длины) для узорного проводящего слоя. Другими словами, неоднородная линия передачи может иметь период, который может ограничиваться кратчайшим или наименьшим уникальным геометрическим элементом или единичным элементом, который при повторении образует неоднородную линию передачи, или в альтернативном варианте кратчайшим ненулевым расстоянием T в любых единицах вдоль длины неоднородной линии передачи так, чтобы поперечное сечение в любой произвольной неподвижной точке x вдоль линии передачи и поперечное сечение в точке xT (например, x плюс или минус T) были идентичными. Кроме того, период может быть неоднородным (например, непостоянным) вдоль длины неоднородной линии 100 передачи. Например, вдоль первой части длины неоднородной линии 100 передачи период шага может быть больше или меньше периода шага вдоль второй части длины линии передачи. Другими словами, расстояние между первой и второй точками пересечения может быть больше или меньше расстояния между второй и третьей точками пересечения и т.д. Кроме того, периодичность неоднородной линии передачи может быть выбрана такой, чтобы обеспечивать требуемые электромагнитные характеристики для неоднородной линии 100 передачи. Кроме того, узорные проводящие слои 102, 104 могут быть образованы во множестве рисунков. Например, как показано на фиг. 1 А, проводящие слои 102, 104 могут иметь волнообразный рисунок. Кроме того, как показано на фиг. 1A-1D, смежно (например, между узорными проводящими слоями) каждому узорному проводящему слою может быть образован диэлектрический слой 103. Этот диэлектрический слой 103 в неоднородной линии 100 передачи, соответствующей настоящему изобрете-4 010439 нию, может быть образован из множества материалов. Например, диэлектрический слой 103 может включать в себя полимерный материал (например, полипропиленовую пленку, полиэфирную пленку,полиэтиленовую пленку и т.д.). Кроме того, диэлектрический слой 103 может иметь толщину, находящуюся, например, в диапазоне 0,00025-0,250 дюйма (0,0064-6,4 мм). Кроме всего прочего, между узорными проводящими слоями 102, 104 может быть образовано множество диэлектрических слоев 103. Кроме того, диэлектрический слой 103 может иметь широкий диапазон диэлектрических постоянных. Например, диэлектрический слой 103 может иметь диэлектрическую постоянную в диапазоне 1-10 единиц. Например, диэлектрический слой 103 может иметь характеристику (например, толщину), которая является неоднородной (например, непостоянной) вдоль длины неоднородной линии 100 передачи. Кроме того, характеристики диэлектрического слоя 103 (например, материал, толщина, рисунок и т.д.) могут быть выбраны так, чтобы обеспечивать требуемые электрофизические свойства неоднородной линии 100 передачи. Диэлектрический слой может также иметь тангенс угла потерь в диэлектрике, составляющий от 0,1 до 0,000001 единиц. Как показано на фиг. 1B-1D, неоднородная линия 100 передачи, соответствующая настоящему изобретению, также включает в себя изоляционный слой 101, 105, который покрывает узорные проводящие слои 102, 104 и диэлектрический слой 103. Изоляционный слой 101, 105 подобно диэлектрическому слою 103 может иметь широкий диапазон толщин и может быть образован из множества материалов. Например, изоляционный слой 101, 105 может быть образован из стандартного изоляционного материала(например, полипропилена, полиэфира, полиэтилена и т.д.). Изоляционный слой 101, 105 может быть также узорным. Например, изоляционный слой 101, 105 может иметь характеристику (например, толщину), которая является неоднородной (например, непостоянной) вдоль длины неоднородной линии 100 передачи. Необходимо отметить, что на чертежах (например, представленных на фиг. 1B-1D) могут иллюстрироваться изоляционные слои 101, 105, разделенные боковыми сторонами неоднородной линии 100 передачи (например, верхней и нижней сторонами фиг. 1B-1D). Однако это показано только в целях иллюстрации. На самом деле, изоляционные слои 101, 105 на боковых сторонах неоднородной линии 100 передачи могут быть связаны вместе (вместе с диэлектрическим слоем, если он используется), например,посредством пластмассовой свариваемой детали или связующего клея. Помимо всего прочего, боковые стенки изоляционного слоя 101, 105 могут сужаться для обеспечения возможности неоднородной линии 100 передачи простого сочетания с поверхностью, на которую монтируется линия передачи. Такое сужение, например, может способствовать обеспечению возможности неоднородной линии 100 передачи быть практически незаметной при приклеивании к стенке, покрашенной или с нанесенными обоями. Кроме того, характеристики изоляционного слоя 101, 105 могут изменяться в зависимости от применения. Например, материал и толщина изоляционного слоя 101, 105 могут быть выбраны в зависимости от типов сигналов, передаваемых по неоднородной линии 100 передачи, соответствующей настоящему изобретению, и в зависимости от окружающей среды, в которой предполагается использовать неоднородную линию 100 передачи. Кроме того, на фиг. 1 Е-1 Н приведены различные виды неоднородной линии 100 передачи, соответствующей настоящему изобретению. Например, на фиг. 1 Е представлен вид сверху неоднородной линии передачи, имеющей Z-образную ось. На фиг. 1F приведено изометрическое изображение неоднородной линии передачи. Кроме того, на фиг. 1G и 1 Н приведен вид неоднородной линии передачи из направления оси X и оси Y, соответственно. На фиг. 2 иллюстрируется пример другой формы узора проводящего слоя, которая может быть использована в неоднородной линии 100 передачи, соответствующей настоящему изобретению. Как показано на фиг. 2, проводящие слои 102, 104 могут быть образованы в отдельных горизонтальных плоскостях и разделены посредством диэлектрического слоя 103. Кроме того, каждый из проводящих слоев в этом примере имеет узор, который имеет расширяющиеся части 109, которые образованы периодически вдоль длины линии 100 передачи и проходят над/под другим проводящим слоем. Кроме всего прочего,неоднородная линия 100 передачи, иллюстрируемая на фиг. 2, имеет период T. В частности, расширяющиеся части 109, 110 могут обеспечивать функцию, которая аналогична функции точки пересечения в неоднородной линии передачи, иллюстрируемой на фиг. 1 А. Например,расширяющиеся части 109, 110 подобно точке пересечения могут содействовать обеспечению связи (например, емкостной связи) между слоями 102, 104 периодически вниз по длине неоднородной линии передачи. Кроме того, на фиг. 3 А-3 С, 4 А-4 С и 5 А-5 С иллюстрируется то, как расширяющиеся части 109, 110 узорных проводящих слоев могут содействовать сохранению (поддержанию) электромагнитных свойств,например, при увеличении или уменьшении шага между проводящими слоями. Например, в неоднородной линии 100 передачи, иллюстрируемой на фиг. 3 А-3 С, проводящий слой 102 имеет расширяющуюся часть 109, которая проходит над проводящим слоем 104, а расширяющаяся часть 110 проводящего слоя 104 проходит под проводящим слоем 102. В частности, как показано на фиг. 3 А-3 С,расширяющиеся части 109, 110 имеют прямоугольную (или квадратную) профилированную часть, кото-5 010439 рая проходит над/под другим проводящим слоем (хотя форма не так ограничена). Кроме того, существенная величина расширяющейся части узорного проводящего слоя должна оставаться над/под другим узорным проводящим слоем, если шаг между узорными проводящими слоями становится больше или меньше, чем проектное решение (например, исходное или намеченное проектное решение). Например,это может иметь место, если проводящие слои становятся разделенными или сталкиваются друг с другом, например, под действием внешней нагрузки (например, изгиба и трассировки). В частности, на фиг. 3 А иллюстрируются проводящие слои 102, 104, имеющие конструкцию (например, исходную конструкцию), в которой номинальный шаг между проводящими слоями 102, 104 составляет 0,15 дюйма (3,8 мм), а на фиг 3 В и 3 С номинальный шаг между проводящими слоями 102, 104увеличен на 0,015 дюйма (0,38 мм) и уменьшен на 0,015 дюйма (0,38 мм), соответственно. Однако, как указано выше, там, где расстояние между проводящими слоями увеличено или уменьшено, существенная часть (например, площадь поверхности) расширяющихся частей 109, 110 остается над/под другим проводящим слоем. Следовательно, сохраняются электромагнитные свойства (например, емкостная связь) проводящих слоев 102, 104. На фиг. 4 А-4 С иллюстрируется неоднородная линия 100 передачи, подобная неоднородной линии передачи, иллюстрируемой на фиг 3 А-3 С. Однако на фиг 4 А номинальный шаг между проводящими слоями 102, 104 составляет 0,07 дюйма (1,8 мм), а на фиг. 4 В и 4 С номинальный шаг между проводящими слоями 102, 104 увеличен на 0,015 дюйма (0,38 мм) и уменьшен на 0,015 дюйма (0,38 мм), соответственно. Однако, как указано выше, там, где расстояние между проводящими слоями увеличено или уменьшено, существенная часть (например, площадь поверхности) расширяющихся частей 109, 110 остается над/под другим проводящим слоем. Следовательно, сохраняются электромагнитные свойства (например, емкостная связь) проводящих слоев 102, 104. Кроме того, в неоднородной линии 100 передачи, иллюстрируемой на фиг 5 А-5 С, часть расширяющихся частей 109, 110, которая проходит над/под другим проводящим слоем, имеет треугольную форму. Эта треугольная форма может оказаться полезной для сохранения емкостной связи проводящих слоев в том случае, когда шаг между узорными проводящими слоями 102, 104 увеличивается или уменьшается. Например, на фиг. 5 А иллюстрируются проводящие слои 102, 104, имеющие структуру (например, исходную структуру), в которой номинальный шаг между проводящими слоями 102, 104 составляет 0,1 дюйма(2,5 мм), а на фиг 5 В и 5 С номинальный шаг между проводящими слоями 102, 104 увеличен на 0,015 дюйма (0,38) и уменьшен на 0,015 дюйма (0,38), соответственно. Однако, как показано на фиг. 5 В и 5 С, там, где расстояние между проводящими слоями увеличено или уменьшено, существенная часть расширяющихся частей 109, 110 остается над/под другим проводящим слоем. Следовательно, сохраняются электромагнитные свойства (например, емкостная связь) проводящих слоев 102, 104. Однако следует отметить, что рисунки, описанные выше, являются только примерами и не должны рассматриваться как ограничивающие для целей этой заявки. Кроме того, термин "узорные" не предназначен для ограничения способа формирования проводящих слоев любым способом, но только имеет в виду ссылки на форму или шаг проводящих слоев. Кроме того, характеристики узорного проводящего слоя (например, материал, ширина, толщина, рисунок и т.д.) в дополнение к шагу между узорными проводящими слоями могут быть выбраны так, чтобы обеспечивать требуемые электромагнитные свойства неоднородной линии 100 передачи. Важным элементом неоднородной линии передачи, соответствующей настоящему изобретению,является то, что она может контролировать и сохранять геометрическое соотношение между узорными проводящими слоями в условиях реального окружения изгиба и трассировки. В частности, узорные проводящие слои и диэлектрические слои могут быть спроектированы (например, материалы, толщина, рисунок и т.д.) так, чтобы сохранять геометрическое соотношение. Другими словами, характеристики неоднородной линии передачи (например, материалы, рисунки, толщина и т.д.) могут быть выбраны так,чтобы изгиб и прогиб неоднородной линии передачи не изменяли геометрических соотношений составляющих частей. Неоднородная линия передачи, соответствующая настоящему изобретению, может быть также образована как часть более крупного узла для механической прочности. Например, оболочка или аналогичный элемент могут быть использованы для связывания в жгут множества неоднородных линий передачи. Кроме того, неоднородная линия передачи, соответствующая настоящему изобретению, может быть использована для соединения с существующими (например, стандартными) соединительными устройствами через уникальные адаптеры (устройства сопряжения). Это бы позволило стандартным устройствам соединяться с неоднородной линией передачи без модификации. Кроме того, неоднородная линия передачи, соответствующая настоящему изобретению, может обеспечить высокоэффективную передающую среду. Например, неоднородная линия передачи, соответствующая настоящему изобретению, может иметь низкий импеданс. С другой стороны, эффективность передачи может просто регулироваться путем регулирования физических характеристик (например, рисунков, расстояния смещения, толщины диэлектрика) линии передачи для обеспечения передачи эффективностью менее 100% так, чтобы неоднородная линия передачи могла действовать как периодический-6 010439 текучий излучатель (например, однородно разрушающий сигналы вдоль длины линии). Наоборот, излучение может быть секционировано периодически вдоль длины линии передачи. Помимо всего прочего, неоднородная линия передачи, соответствующая настоящему изобретению,может иметь высокую помехозащищенность (например, высокое отношение сигнала к шуму). Кроме того, помехозащищенность может регулироваться путем регулировки характеристик (например, рисунков узорных проводящих слоев) неоднородной линии передачи. В соответствии с приведенными чертежами на фиг. 6A-6D иллюстрируется второй аспект неоднородной линии 200 передачи, соответствующей настоящему изобретению. Как показано на фиг. 6 А, неоднородная линия 200 передачи может включать изоляционные слои 201, 205 и иметь по меньшей мере одну (например, множество) группу 208A-208D передачи, каждая из которых содержит по меньшей мере один (например, множество) узорный проводящий слой 202, 204. В частности, на фиг. 6 А приведен вид сверху неоднородной линии 200 передачи, на фиг. 6 В приведено сечение I-I неоднородной линии 200 передачи, а на фиг. 6 С приведено сечение II-II неоднородной линии 200 передачи. Кроме того, на фиг. 6D приведен вид сверху длины неоднородной линии 200 передачи. Как показано на фиг. 6 А, группы 208A-D передачи могут быть параллельными и копланарными. Другими словами, первый проводящий слой 202 каждой из групп 208A-D передачи может лежать в той же самой горизонтальной плоскости, а второй проводящий слой 204 каждой из групп 208A-D передачи может лежать в другой горизонтальной плоскости. Таким образом, один (например, непрерывный) диэлектрический слой 203 может быть образован между первым проводящим слоем 202 и вторым проводящим слоем 204 в каждой из групп 208A-D передачи. Хотя на фиг. 6A-6D иллюстрируется неоднородная линия 200 передачи, имеющая четыре группы 208A-D передачи, это, безусловно, не является ограничением. Другими словами, неоднородная линия 200 передачи может содержать любой диапазон групп передачи. Например, число групп передачи может изменяться в зависимости от применения неоднородной линии 200 передачи. Кроме того, группы 208A-D передачи в неоднородной линии 200 передачи могут быть использованы для разных применений. Например, группа 208 передачи может быть использована в качестве провода для передачи речевого сигнала/передачи данных, а группа 208 В передачи может быть использована в качестве провода кабельного телевидения и т.д. Другими словами, группы передачи, имеющие разные применения, могут быть собраны в жгут в одну неоднородную линию передачи, так что неоднородная линия передачи, соответствующая настоящему изобретению, может содержать, например, провод для передачи речевого сигнала/передачи данных, провод кабельного телевидения и т.д., образованные в одной неоднородной линии передачи, соответствующей настоящему изобретению. Таким образом, неоднородная линия передачи, соответствующая настоящему изобретению, может обеспечивать шину для жилого или офисного здания, которая способна, например, передавать сигналы данных, вещательные сигналы и т.д. для множества применений. Помимо всего прочего, группы 208A-D передачи могут иметь разные свойства (например, рисунки). Например, группа 208 А передачи может иметь период (например, частоту пересечений) или расстояние смещения, которое отличается от группы 208 В передачи. В частности, период узорных проводящих слоев 202, 204 в одной группе передачи может отличаться от периода узорных проводящих слоев 202, 204 в другой группе передачи для уменьшения перекрестных помех между группами передачи. Кроме того, как показано на фиг. 7 А-7 С, неоднородная линия 250 передачи может содержать группы 258A-D передачи, которые имеют одинаковый период, но которые имеют узорные проводящие слои 202, 204, которые имеют элементы, которые не совмещаются. Другими словами, в одной точке вдоль длины неоднородной линии 250 передачи одна группа передачи может иметь точку пересечения, в которой другая группа передачи может не иметь точки пересечения. Это может содействовать предотвращению перекрестных помех между группами передачи в неоднородной линии передачи. В соответствии также с приведенными чертежами на фиг. 8A-8D иллюстрируется неоднородная линия 300 передачи, соответствующая третьему аспекту настоящего изобретения. В этом аспекте неоднородная линия 300 передачи содержит множество групп передачи (например, группу передачи, имеющую первый узорный проводящий слой 302 и второй узорный проводящий слой 304), образованное как пакет (то есть группы передачи образованы в отдельных горизонтальных плоскостях). Более конкретно, на фиг. 8 А приведен вид сверху неоднородной линии 300 передачи, на фиг. 8 В приведено поперечное сечение I-I неоднородной линии 300 передачи, а на фиг. 8 С приведено поперечное сечение II-II неоднородной линии 300 передачи. Кроме того, на фиг. 8D приведено детальное изображение поперечного сечения I-I неоднородной линии 300 передачи. Как показано на фиг. 8B-8D, в этом аспекте неоднородная линия 300 передачи, соответствующая настоящему изобретению, содержит диэлектрический слой (слои) 303, образованный между первым узорным проводящим слоем 302 и вторым узорным проводящим слоем 304. Неоднородная линия 300 передачи также содержит разделительный изоляционный слой (например, вертикальную прокладку) 306 между каждой из групп 308A-D. Разделительный изоляционный слой 306 может быть образован из материалов, аналогичных материалам изоляционного слоя 301, 305, и может иметь диапазон толщин. Разделительный слой 306 может содействовать подавлению перекрестных помех между группами передачи в-7 010439 разных горизонтальных плоскостях. Кроме того, как и во втором аспекте настоящего изобретения, группы 305 А-D передачи (например,см. фиг. 8 В и 8 С) в неоднородной линии 300 передачи, соответствующей настоящему изобретению, могут иметь разные применения. Например, группа 308 А передачи может быть использована в качестве провода для передачи речевого сигнала/передачи данных, группа 308 В передачи может быть использована в качестве провода кабельного телевидения и т.д. В соответствии также с приведенными чертежами на фиг. 9 А-9 С иллюстрируется неоднородная линия 400 передачи, соответствующая четвертому аспекту настоящего изобретения. В этом аспекте (например, см. фиг 9 В и 9 С) неоднородная линия 400 передачи, соответствующая настоящему изобретению,содержит по меньшей мере один пакет 410A-D (например, множество пакетов) групп 408 передачи (например, каждая группа передачи имеет первый узорный проводящий слой 402 и второй узорный проводящий слой 404). Более конкретно, на фиг. 9 В приведено поперечное сечение I-I неоднородной линии 400 передачи, а на фиг. 9 С приведено поперечное сечение II-II неоднородной линии 400 передачи. Как показано на фиг. 9 В и 9 С, в этом аспекте неоднородная линия 400 передачи, соответствующая настоящему изобретению, содержит диэлектрический слой (слои) 403 между каждым из узорных проводящих слоев 402, 404. Неоднородная линия 400 передачи содержит также разделительный изоляционный слой 406 между каждой из групп 408 передачи. Разделительный изоляционный слой 406 может быть образован из материалов, аналогичных материалам изоляционного слоя 401, 405, и может иметь диапазон толщин. Кроме того, хотя на фиг. 9 А-9 С показано четыре пакета групп передачи и четыре группы передачи на пакет, это, безусловно, не является ограничением. Другими словами, неоднородная линия 400 передачи, соответствующая настоящему изобретению, может содержать любое число пакетов и любое число пар передачи на пакет. Помимо всего прочего, как во втором и в третьем аспекте, в этом аспекте настоящего изобретения узорные проводящие слои 402, 404 могут иметь практически неограниченное число рисунков. Кроме того, узорные проводящие слои 402, 404 могут иметь разные периоды или могут иметь элементы, которые не совпадают вдоль длины неоднородной линии 400 передачи. Кроме того, группы 408 передачи могут иметь применения, отличающиеся друг от друга. Кроме того, в этом аспекте настоящего изобретения пакеты 410A-D могут иметь применения, отличающиеся друг от друга. То есть каждая группа передачи в пакете может быть предназначена для одного применения,причем пакеты имеют разные применения. Например, пакет 401 А может иметь несколько групп 405 передачи, каждая из которых может быть использована как провод для передачи речевого сигнала/передачи данных, тогда как каждая из групп 405 передачи в пакете 410 В может быть использована как провод кабельного телевидения, и т.д. В соответствии также с приведенными чертежами на фиг. 10 А-10 С иллюстрируется другой аспект неоднородной линии передачи, соответствующей настоящему изобретению. Как показано на фиг. 10 А,неоднородная линия 500 передачи может иметь по меньшей мере один узорный проводящий слой 502,504, который может содержать, например, проводящий слой, который может иметь не плоскую, а другую форму (например, круглую). Другими словами, поперечное сечение проводящих слоев 502, 504 в этом аспекте, может иметь не прямоугольную, а другую форму (например, круглую). В частности, на фиг 10 А приведен вид сверху неоднородной линии 500 передачи, на фиг. 10 В приведено поперечное сечение I-I неоднородной линии 500 передачи, а на фиг. 10 С приведено поперечное сечение II-II неоднородной линии 500 передачи. Неоднородная линия 500 передачи, соответствующая настоящему изобретению, может иметь элементы, как описано выше со ссылкой на другие аспекты. Например, узорные проводящие слои 502, 504 могут иметь неограниченное число рисунков. Кроме того, диэлектрический слой 503 может быть образован между узорными проводящими слоями 502, 504. Кроме всего прочего, вокруг узорных проводящих слоев 502, 504 и диэлектрического слоя 503 может быть образован изоляционный слой (не показан). В соответствии также с приведенными чертежами на фиг. 11A-11G иллюстрируется другой аспект настоящего изобретения. Как показано на фиг. 11 А-11G, неоднородная линия передачи, соответствующая настоящему изобретению, может быть образована из одного проводящего слоя. Этот один проводящий слой может быть также окружен изоляционным слоем, аналогичным изоляционному слою, описанному выше. Кроме того, один проводящий слой может быть образован так, чтобы иметь две части, которые являются копланарными. Эти две части могут быть образованы, например, путем создания промежутка(например, зазора) в проводящем слое вблизи средней линии проводящего слоя. Эти две части могут образовывать группу передачи. Например, на фиг. 11 А иллюстрируется неоднородная линия 1100 передачи, которая имеет проводящий слой 1110, который имеет ширину, составляющую приблизительно 0,250 дюйма (6,4 мм). Кроме того, синусоидальная линия может быть начерчена вдоль средней линии 1130 проводящего слоя 1110. Зазор 1120 (например, промежуток) может быть образован вдоль синусоидальной линии так, чтобы образовывать две части 1111, 1112 проводящего слоя вниз по длине неоднородной линии 1100 передачи. Та-8 010439 ким образом, линия 1100 передачи может иметь период T, как показано на фиг. 11 А. Кроме того, две части 1111, 1112 могут образовывать группу 1108 передачи. Необходимо отметить, что ширина зазора (например, промежутка) между двумя частями может быть отрегулирована для получения требуемого импеданса (Z) для неоднородной линии 1100 передачи. Кроме того, ширина зазора может быть или может не быть однородной (например, постоянной) вдоль длины неоднородной линии 1100 передачи. Кроме того, зазор между двумя частями 1111, 1112 проводящего слоя 1110 может быть заполнен воздухом или другим диэлектриком (например, диэлектриком, как было описано выше). Таким образом, ширина зазора или наполнитель (например, воздух) в зазоре могут быть избирательно изменены с тем, чтобы оказать влияние на электромагнитные свойства неоднородной линии 1100 передачи. Кроме того, хотя на фиг. 11 А показан синусоидальный рисунок, он является только примером конфигурации и не должен рассматриваться как ограничение. Например, на фиг. 11B-11F приведены примеры рисунков, которые могут быть использованы в неоднородной линии 1100 передачи. Другими словами, фактически безграничны число и типы рисунков (например, синусоидальный, параболический, зубчатый, с квадратными, T-образными, L-образными элементами и т.д.), которые могут быть использованы в неоднородной линии передачи, соответствующей настоящему изобретению. Кроме того, на фиг. 11G приведена детальная иллюстрация примера интерфейса между двумя частями 1111, 1112 проводящего слоя 1110 в неоднородной линии 1100 передачи. Как показано на фиг. 11G,две части 1111, 1112 могут быть образованы так, чтобы между двумя частями 1111, 1112 сохранялась емкостная связь в том случае, если зазор (например, промежуток) между двумя частями 1111, 1112 станет больше или меньше, чем в проектном решении (например, на исходном чертеже), например, благодаря изгибу или трассировке. Это обеспечивает возможность неоднородной линии 1100 передачи сохранять электромагнитные свойства, даже если изменяется ширина зазора (например, промежутка). Кроме того, такая неоднородная линия передачи может быть использована как инфраструктурный провод, просто и эффективно обеспечивающий передающие среды для любого числа применений. Например, неоднородная линия передачи, соответствующая настоящему изобретению, может быть связана в жгут (например, упакована) так, чтобы образовывать линейный жгут, способный управлять множественными и разнообразными применениями. Например, жгут может содержать неоднородные линии передачи, которые используются для передачи сигналов (например, для передачи речевого сигнала/передачи данных) по Всемирной паутине (например, Интернет). Жгут также может содержать неоднородную линию передачи, предназначенную для радиовещательной системы или телекоммуникационной системы. Кроме того, жгут может содержать неоднородные линии передачи помимо однородных линий передачи (например, круглых проводов). Другими словами, неоднородная линия передачи, соответствующая настоящему изобретению, может действовать как шина здания, предназначенная для множества применений, требующих множества электрических сигналов. Кроме того, рабочие характеристики неоднородной линии передачи, соответствующей настоящему изобретению (например, в любом аспекте неоднородной линии передачи, соответствующей настоящему изобретению), могут быть осуществлены путем реализации рисунков соответствующего проводящего слоя/изоляционного слоя. Например, размещая такие рисунки со специальными шагами (например, частотами пересечения) и регулируя толщину плоского проводника (например, проводящего слоя) и толщину плоского диэлектрика (например, диэлектрического слоя), можно обеспечить передачу с высокой целостностью сигнала. Такие рисунки проводника/диэлектрика могут потребовать однородного или неоднородного поперечного сечения вдоль их длины. Короче говоря, электромагнитные характеристики, включая импеданс, диэлектрические свойства и,в конечном счете, целостность сигнала по всей длине неоднородной линии передачи, могут быть определены, например, рисунком проводящего слоя, частотой пересечений рисунка (например, периодом), элементами, ограниченными вдоль длины неоднородной линии передачи, толщиной проводящего слоя,толщиной диэлектрического слоя и другими геометрическими элементами. Помимо всего прочего, узорные проводящие слои и диэлектрические слои могут иметь любую форму в поперечном сечении, но должны контролироваться в их соответствующих плоскостях для обеспечения необходимых электромагнитных характеристик с точки зрения целостности сигнала. Элементы в отдельных рисунках могут изменяться для обеспечения электрического соотношения из одного проводящего слоя/изоляционного слоя на одной плоскости к другому проводящему слою/изоляционному слою в той же самой плоскости или в другой плоскости. Поскольку манипуляция каким-либо или всеми этими физическими параметрами оказывает влияние на электромагнитные и/или механические характеристики, в неоднородной линии передачи, соответствующей настоящему изобретению, возможны многие другие конфигурации. Например, более чем две плоскости могут существовать на неоднородной линии передачи. Кроме всего прочего, несколько неоднородных линий передачи (например, имеющих разные применения) могут быть образованы в узле и разнесены и/или расположены в шахматном порядке так, чтобы обеспечивать возможность получения более высокого уровня рабочих характеристик, чем могло бы быть иначе получено с помощью типовых условий монтажа, например изгибов, провисаний и других обычных эффектов. Кроме того, прогрессив-9 010439 ная геометрия и рабочие характеристики неоднородной линии передачи, соответствующей настоящему изобретению, обеспечивают возможность непосредственного соединения (например, шинного соединения) между узлами. Помимо всего прочего, неоднородная линия передачи, соответствующая настоящему изобретению,может быть образована из материалов, которые обеспечивают правильные рабочие условия (например,электромагнитные характеристики и целостность сигнала) и могут быть изменены для увеличения этих характеристик. Например, диэлектрические слои (например, изоляционные слои) при характерных толщинах и допусках могут делать вклад в получение требуемых электромагнитных и механических характеристик. Кроме того, неоднородная линия передачи может быть предназначена для обеспечения адекватных диэлектрических характеристик и специальных требований или конструкций для конкретных условий окружающей среды, для которых она предназначена. Кроме того, неоднородная линия передачи, соответствующая настоящему изобретению, является очень прочной и высокостойкой к неблагоприятным условиям. Это обеспечивает возможность использования неоднородной линии передачи, соответствующей настоящему изобретению, для многих других применений. Например, неоднородная линия передачи может быть использована в автомобилях, самолетах, поездах и т.д., где требуется высокоэффективная и работоспособная передающая среда. Кроме того, неоднородная линия передачи, соответствующая настоящему изобретению, может обеспечивать намного более быстродействующую передающую среду, чем любая стандартная среда. Например, проводник, соответствующий настоящему изобретению, может содержать много групп передачи, причем каждый проводящий слой передает единицу информации, так что может быть одновременно передано много единиц информации. В соответствии также с приведенными чертежами на фиг. 12A-12G иллюстрируются некоторые параметры, которые могут быть отрегулированы для воздействия на рабочие характеристики неоднородной линии передачи, соответствующей настоящему изобретению. В частности, такие параметры могут включать в себя расстояние смещения (фиг. 12 А), емкостную площадь (например, площадь проводящего слоя,образующую емкостную связь) (фиг. 12 В), длину периода (фиг. 12 С), толщину проводящего слоя, толщину диэлектрического слоя и толщину изоляционного слоя (например, покрывающего толщины слоев)(фиг. 12D), длину смежного периода (например, периода группы передачи, которая смежна исследуемой группе передачи) (фиг. 12 Е), шаг пары (например, горизонтальный шаг между двумя группами передачи)(фиг. 12F) и толщину вертикальной прокладки (например, вертикальной прокладки между двумя группами передачи) (фиг. 12G). Другие параметры, которые могут быть изменены для регулировки характеристик неоднородной линии передачи, соответствующей настоящему изобретению, включают в себя, например, диэлектрическую постоянную диэлектрического слоя, тангенс угла потерь в диэлектрике диэлектрического слоя,проводимость проводящего слоя, диэлектрическую постоянную изоляционного слоя (например, диэлектрическую постоянную покрывающего слоя), тангенс угла потерь в диэлектрике изоляционного слоя и диэлектрическую постоянную вертикальной прокладки. Любой из вышеуказанных параметров, один или в комбинации, может быть изменен для обеспечения оптимальных рабочих характеристик для требуемого применения. Более конкретно, на фиг. 13 приведена таблица влияний параметров, которая иллюстрирует общие влияния создания небольших увеличивающихся изменений некоторых из расчетных параметров в успешной конструкции неоднородной линии передачи, соответствующей настоящему изобретению. На фиг. 13 показано, как увеличения в различных расчетных параметрах (например, в расстоянии смещения,емкостной площади и т.д.) могут влиять на импеданс, коэффициент ослабления, высокую граничную частоту, перекрестные помехи, задержку распространения сигнала и общую целостность сигнала в неоднородной линии передачи, соответствующей настоящему изобретению. Следует отметить, что эффект, предусматриваемый со ссылкой на фиг. 1, может считаться эмпирическим правилом, но не может быть действенным во всех случаях и не должен рассматриваться как ограничивающий настоящее изобретение каким-либо образом. Например, большие изменения или комбинации изменений и/или определенные изменения материала могут иметь воздействия, отличные от воздействий, описанных в приведенной таблице. Общие специальные требования могут быть достигнуты путем осмотрительного выполнения и манипуляции всеми основными расчетными параметрами. Кроме того, как показано на фиг. 13, в некоторых случаях, если параметр изменяется (например,увеличивается), то влияние на характеристики неоднородной линии передачи, соответствующей настоящему изобретению, может зависеть от других факторов (например, передаваемого сигнала), используемых материалов (например, материалов, используемых в проводящем слое, диэлектрическом слое, изоляционном слое, вертикальной прокладке и т.д.) или параметров (например, емкостной площади, длины периода и т.д.). Например, как показано на фиг. 13, при увеличении расстояния смещения коэффициент ослабления может увеличиваться или уменьшаться в зависимости от материалов, используемых в неоднородной линии передачи. В соответствии также с приведенными чертежами на фиг. 14 представлена схема последовательности операций, иллюстрирующая способ 1400 получения неоднородной линии передачи, соответствую- 10010439 щей настоящему изобретению. Как показано на фиг. 14, способ 1400, соответствующий настоящему изобретению, предусматривает образование 1410 по меньшей мере одного узорного проводящего слоя, образование 1420 диэлектрического слоя, смежного каждому из узорных проводящих слоев, и нанесение 1430 изоляционного слоя по меньшей мере на один узорный проводящий слой и диэлектрический слой. Образование 1410 по меньшей мере одного узорного проводящего слоя может быть осуществлено множеством способов. Например, узорные проводящие слои могут быть образованы при использовании непрерывного технологического процесса или прерывистого технологического процесса. Более конкретно, узорный проводящий слой может быть образован путем подвергания слоя проводящего материала штамповке (например, с помощью вырубного ножа), травлению, трафаретной печати, литографии или формовке. Кроме того, узорный проводящий слой может быть образован с помощью лазерного резания,технологического процесса резания или разделения пластин. Благодаря его уникальным и новым элементам, настоящее изобретение обеспечивает получение революционной и новой неоднородной линии передачи, которая может быть эффективной и эффективно используемой для создания быстродействующей передающей среды во множестве различных применений. Хотя настоящее изобретение было описано со ссылкой на предпочтительные варианты осуществления, квалифицированным в этой области техники специалистам будет очевидно, что настоящее изобретение может быть реализовано на практике в соответствии с сущностью и объемом прилагаемой формулы изобретения. В частности, приведенные в этой заявке размеры (например, толщины, диэлектрические постоянные и т.д.) должны рассматриваться как примеры, а не как ограничения настоящего изобретения в какой-либо степени. Кроме того, следует отметить, что, хотя во многих местах в этой заявке описаны плоские проводящие слои, безусловно, могут быть использованы другие конфигурации проводящих слоев. В таком случае точка пересечения может быть образована, например, путем штамповки круглого провода в предполагаемом местоположении этой точки. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Неоднородная линия передачи, содержащая по меньшей мере два отстоящих друг от друга проводящих слоя (102, 104), по меньшей мере один из которых является узорным за счет неоднородности в виде криволинейной части, при этом геометрические параметры узора изменяются с определенным шагом; диэлектрический слой, смежный проводящим слоям; и изоляционный слой, окружающий проводящие слои и диэлектрический слой,отличающаяся тем, что криволинейная часть выполнена волнообразной,при этом геометрические параметры узора плавно, гармонично изменяются с определенным шагом таким образом, чтобы снизить ограничения, накладываемые на рабочую характеристику целостности сигнала. 2. Неоднородная линия передачи по п.1, отличающаяся тем, что пространство между каждым узорным проводящим слоем является неоднородным вдоль длины неоднородной линии передачи. 3. Неоднородная линия передачи по п.1, отличающаяся тем, что указанный по меньшей мере один узорный проводящий слой является неоднородным вдоль длины неоднородной линии передачи. 4. Неоднородная линия передачи по п.1, отличающаяся тем, что указанный по меньшей мере один узорный проводящий слой содержит множество узорных проводящих слоев, и в которой указанный диэлектрический слой образован между указанными узорными проводящими слоями. 5. Неоднородная линия передачи по п.1, отличающаяся тем, что указанный диэлектрический слой содержит множество диэлектрических слоев. 6. Неоднородная линия передачи по п.1, отличающаяся тем, что указанный по меньшей мере один узорный проводящий слой содержит множество узорных проводящих слоев, имеющих многоплоскостную структуру, содержащую первый проводящий слой в первой горизонтальной плоскости и второй проводящий слой во второй горизонтальной плоскости. 7. Неоднородная линия передачи по п.1, отличающаяся тем, что она представляет собой гибкую неоднородную линию передачи. 8. Неоднородная линия передачи по п.1, отличающаяся тем, что в ней указанный по меньшей мере один узорный проводящий слой содержит множество узорных проводящих слоев, и в которой поддерживается зазор между указанными узорными проводящими слоями, когда указанная неоднородная линия передачи волнообразно изгибается. 9. Неоднородная линия передачи по п.1, отличающаяся тем, что в ней указанный диэлектрический слой имеет толщину, составляющую 0,00025-0,250 дюйма (0,0064-6,4 мм). 10. Неоднородная линия передачи по п.1, отличающаяся тем, что указанный диэлектрический слой имеет диэлектрическую постоянную, составляющую 1,0-10,0 единиц, и тангенс угла потерь в диэлектрике, составляющий 0,1-0,000001. 11. Неоднородная линия передачи по п.1, отличающаяся тем, что указанный диэлектрический слой- 11010439 содержит полимер. 12. Неоднородная линия передачи по п.11, отличающаяся тем, что указанный диэлектрический слой содержит полипропилен, или сложный полиэфир, или полиэтилен. 13. Неоднородная линия передачи по п.1, отличающаяся тем, что указанный диэлектрический слой является узорным. 14. Неоднородная линия передачи по п.1, отличающаяся тем, что указанный по меньшей мере один узорный проводящий слой имеет неоднородный узор в данном периоде. 15. Неоднородная линия передачи по п.1, отличающаяся тем, что указанный по меньшей мере один узорный проводящий слой имеет толщину, составляющую не более 0,1 дюйма (2,5 мм). 16. Неоднородная линия передачи по п.1, отличающаяся тем, что указанный по меньшей мере один узорный проводящий слой содержит электропроводящий слой. 17. Неоднородная линия передачи по п.16, отличающаяся тем, что указанный электропроводящий слой содержит, по меньшей мере, металл, или полисиликон, или керамику, или углеродное волокно, или проводящие чернила. 18. Неоднородная линия передачи, содержащая по меньшей мере одну группу передачи, содержащую по меньшей мере два отстоящих друг от друга проводящих слоя (102, 104), по меньшей мере один из которых является узорным за счет неоднородности в виде криволинейной части, при этом геометрические параметры узора изменяются с определенным шагом; диэлектрический слой, смежный проводящим слоям; и изоляционный слой, окружающий указанную по меньшей мере одну группу передачи и диэлектрический слой,отличающаяся тем, что криволинейная часть выполнена волнообразной,при этом геометрические параметры узора плавно, гармонично изменяются с определенным шагом таким образом, чтобы снизить ограничения, накладываемые на рабочую характеристику целостности сигнала. 19. Неоднородная линия передачи по п.18, отличающаяся тем, что указанный по меньшей мере один узорный проводящий слой содержит множество узорных проводящих слоев, и в которой пространство между указанными узорными проводящими слоями в группе передачи является неоднородным вдоль длины неоднородной линии передачи. 20. Неоднородная линия передачи по п.18, отличающаяся тем, что указанный по меньшей мере один узорный проводящий слой содержит множество узорных проводящих слоев. 21. Неоднородная линия передачи по п.20, отличающаяся тем, что указанный диэлектрический слой образован между указанными узорными проводящими слоями. 22. Неоднородная линия передачи по п.18, отличающаяся тем, что указанная по меньшей мере одна группа передачи содержит множество групп передачи. 23. Неоднородная линия передачи по п.22, отличающаяся тем, что указанное множество групп передачи являются копланарными, и в которой тот же самый диэлектрический слой образован между узорными проводящими слоями каждой группы передачи. 24. Неоднородная линия передачи по п.22, отличающаяся тем, что указанное множество групп передачи расположены в отдельных плоскостях так, чтобы образовывать многоплоскостную структуру, и в которой разделительный изоляционный слой образован между каждой группой передачи. 25. Неоднородная линия передачи по п.22, отличающаяся тем, что указанное множество групп передачи содержит от 2 до 25 групп передачи. 26. Неоднородная линия передачи по п.22, отличающаяся тем, что первая группа передачи имеет первую частоту пересечений и вторая группа передачи имеет вторую частоту пересечений, где первая частота пересечений отличается от второй частоты пересечений. 27. Неоднородная линия передачи по п.22, отличающаяся тем, что указанное множество групп передачи содержит первую группу передачи, имеющую первое применение, и вторую группу передачи,имеющую второе применение, отличающееся от указанного первого применения. 28. Неоднородная линия передачи по п.22, отличающаяся тем, что указанное множество групп передачи содержит первый набор групп передачи, имеющий первый узорный проводящий слой в первой горизонтальной плоскости и второй узорный проводящий слой во второй горизонтальной плоскости; второй набор групп передачи, имеющий первый узорный проводящий слой в третьей горизонтальной плоскости и второй узорный проводящий слой в четвертой горизонтальной плоскости; и разделительный изоляционный слой, образованный между указанными первым и вторым наборами групп передачи,в которой тот же самый диэлектрический слой образован между узорными проводящими слоями в указанном первом наборе групп передачи и тот же самый диэлектрический слой образован между узорными проводящими слоями в указанном втором наборе групп передачи. 29. Неоднородная линия передачи, содержащая- 12010439 множество групп передачи, образованное как пакет, причем группа передачи содержит по меньшей мере два отстоящих друг от друга проводящих слоя (102, 104), по меньшей мере один из которых является узорным за счет неоднородности в виде криволинейной части, при этом геометрические параметры узора изменяются с определенным шагом; диэлектрический слой, смежный проводящим слоям; и изоляционный слой, окружающий указанную по меньшей мере одну группу передачи и диэлектрический слой,отличающаяся тем, что она содержит внешний изоляционный слой, покрывающий указанное множество групп передачи, указанный диэлектрический слой и указанный разделительный изоляционный слой так, чтобы образовывать указанную неоднородную линию передачи, а криволинейная часть выполнена волнообразной,при этом геометрические параметры узора плавно, гармонично изменяются с определенным шагом таким образом, чтобы снизить ограничения, накладываемые на рабочую характеристику целостности сигнала. 30. Неоднородная линия передачи по п.29, отличающаяся тем, что указанный пакет содержит множество пакетов, содержащих множество групп передачи, образованных в отдельных горизонтальных плоскостях. 31. Неоднородная линия передачи по п.30, отличающаяся тем, что указанное множество пакетов содержит первый пакет групп передачи, имеющий первое применение, и второй пакет групп передачи,имеющий второе применение, отличающееся от указанного первого применения. 32. Неоднородная линия передачи, содержащая проводящий слой (102 или 104), который является узорным за счет неоднородности в виде криволинейной части, при этом геометрические параметры узора изменяются с определенным шагом, и содержащий первую и вторую части, которые разделены заданным зазором; и изоляционный слой, окружающий указанный узорный проводящий слой так, чтобы образовывать указанную неоднородную линию передачи,отличающаяся тем, что криволинейная часть выполнена волнообразной,при этом геометрические параметры узора плавно, гармонично изменяются с определенным шагом таким образом, чтобы снизить ограничения, накладываемые на рабочую характеристику целостности сигнала. 33. Неоднородная линия передачи по п.32, отличающаяся тем, что указанные первая и вторая части указанного узорного проводящего слоя имеют неоднородную ширину вдоль длины указанной неоднородной линии передачи. 34. Неоднородная линия передачи по п.32, отличающаяся тем, что указанные первая и вторая части имеют структуру переплетения. 35. Неоднородная линия передачи по п.32, отличающаяся тем, что указанные первая и вторая части имеют структуру взаимного блокирования. 36. Неоднородная линия передачи по п.32, отличающаяся тем, что указанный узорный проводящий слой имеет ширину, составляющую 0,25 дюйма (6,4 мм) или более. 37. Способ получения неоднородной линии передачи, предусматривающий образование по меньшей мере одного проводящего слоя, который является узорным за счет неоднородности в виде криволинейной части, выполненной волнообразной, при этом геометрические параметры узора плавно, гармонично изменяются с определенным шагом таким образом, чтобы снизить ограничения, накладываемые на рабочую характеристику целостности сигнала; образование диэлектрического слоя, смежного указанному по меньшей мере одному узорному проводящему слою; и окружение указанного по меньшей мере одного узорного проводящего слоя и указанного диэлектрического слоя изоляционным слоем так, чтобы образовывать указанную неоднородную линию передачи. 38. Способ по п.37, отличающийся тем, что указанное образование по меньшей мере одного узорного проводящего слоя предусматривает штамповку, или травление, или трафаретную печать, или формование. 39. Способ по п.37, отличающийся тем, что указанное образование по меньшей мере одного узорного проводящего слоя предусматривает лазерную резку, или резку пластин, или разделение пластин. 40. Неоднородная линия передачи, собранная в жгут, содержащая по меньшей мере одну неоднородную линию передачи, содержащую по меньшей мере один проводящий слой, который является узорным за счет неоднородности в виде криволинейной части, при этом геометрические параметры узора изменяются с определенным шагом; диэлектрический слой, смежный проводящим слоям; и изоляционный слой, окружающий проводящие слои и диэлектрический слой,отличающаяся тем, что криволинейная часть выполнена волнообразной,при этом геометрические параметры узора плавно, гармонично изменяются с определенным шагом таким образом, чтобы снизить ограничения, накладываемые на рабочую характеристику целостности сигнала.- 13010439 41. Неоднородная линия передачи по п.40, отличающаяся тем, что она дополнительно содержит по меньшей мере одну однородную линию передачи, собранную в жгут с указанной неоднородной линией передачи. 42. Система вещания, содержащая по меньшей мере одну неоднородную линию передачи по п.1. 43. Телекоммуникационная система, содержащая по меньшей мере одну неоднородную линию передачи по п.1. 44. Инфраструктурная шина, содержащая по меньшей мере одну неоднородную линию передачи по п.1. 45. Неоднородная линия передачи по п.22, отличающаяся тем, что в ней период одной группы передачи не совпадает с периодом другой группы передачи. 46. Неоднородная линия передачи по п.1, отличающаяся тем, что указанная криволинейная часть содержит криволинейную краевую часть. 47. Неоднородная линия передачи по п.1, отличающаяся тем, что указанный по меньшей мере один узорный проводящий слой содержит край, имеющий чередующиеся криволинейные части и прямолинейные части. 48. Неоднородная линия передачи по п.1, отличающаяся тем, что указанный узорный проводящий слой содержит прямолинейную часть, имеющую неоднородную ширину. 49. Неоднородная линия передачи по п.1, отличающаяся тем, что указанный изоляционный слой содержит суженные боковые стенки.
