Контейнер с корпусом и выдвижным элементом с двумя отделениями

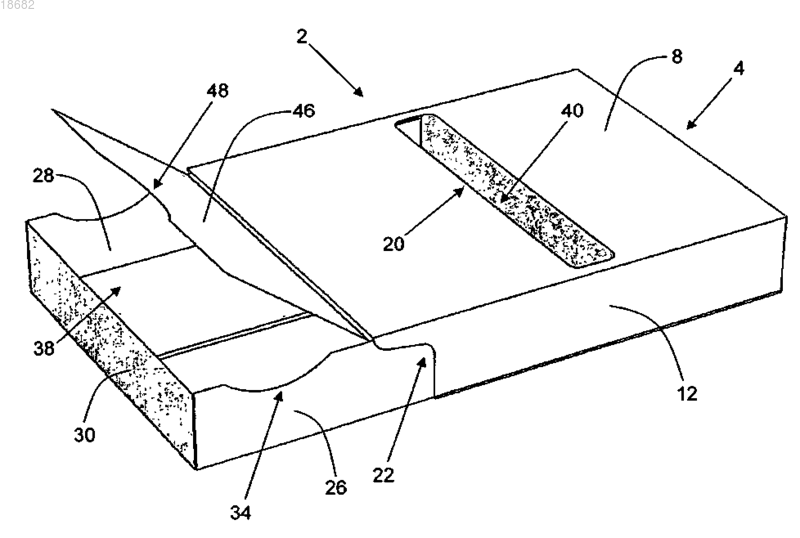

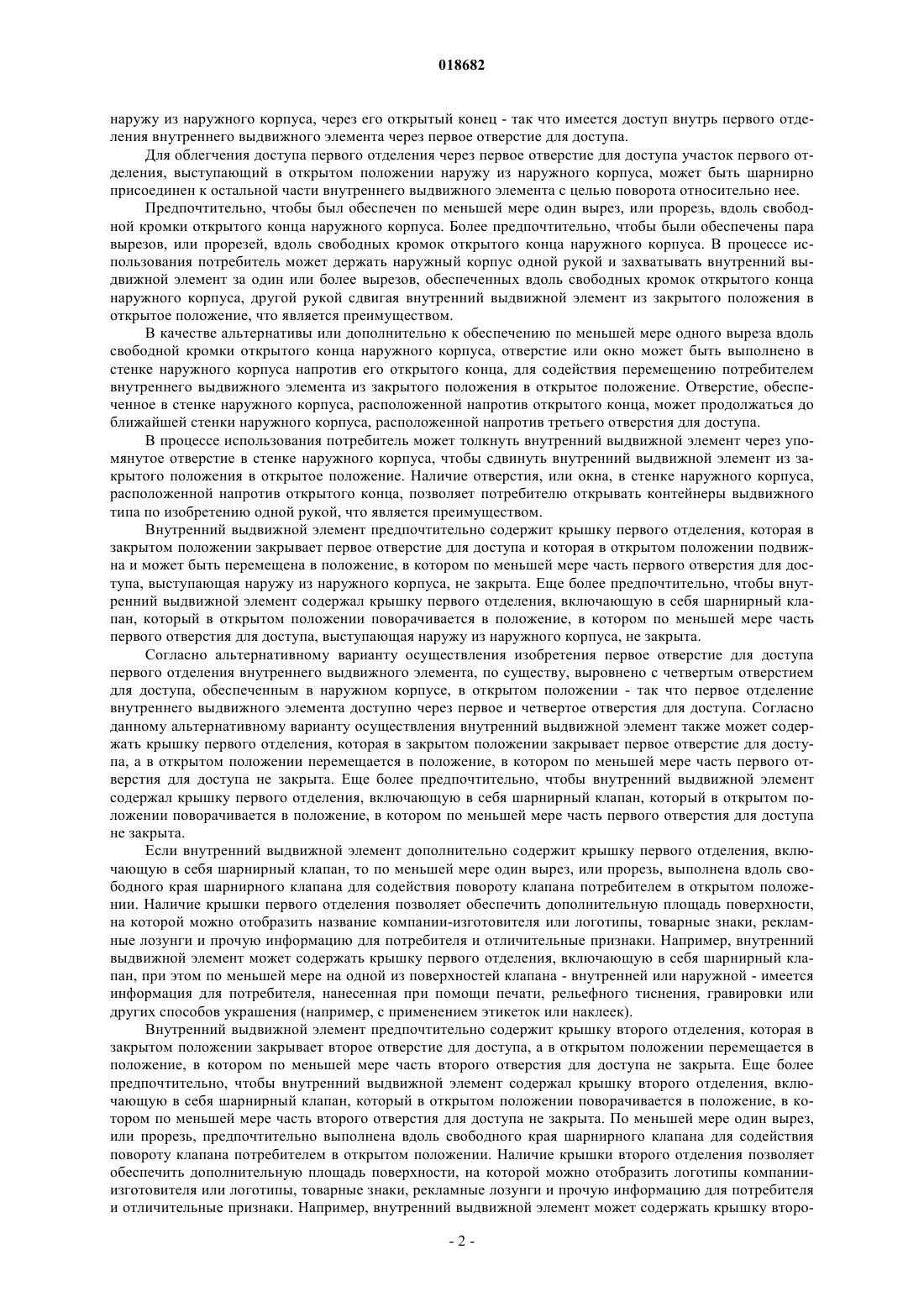

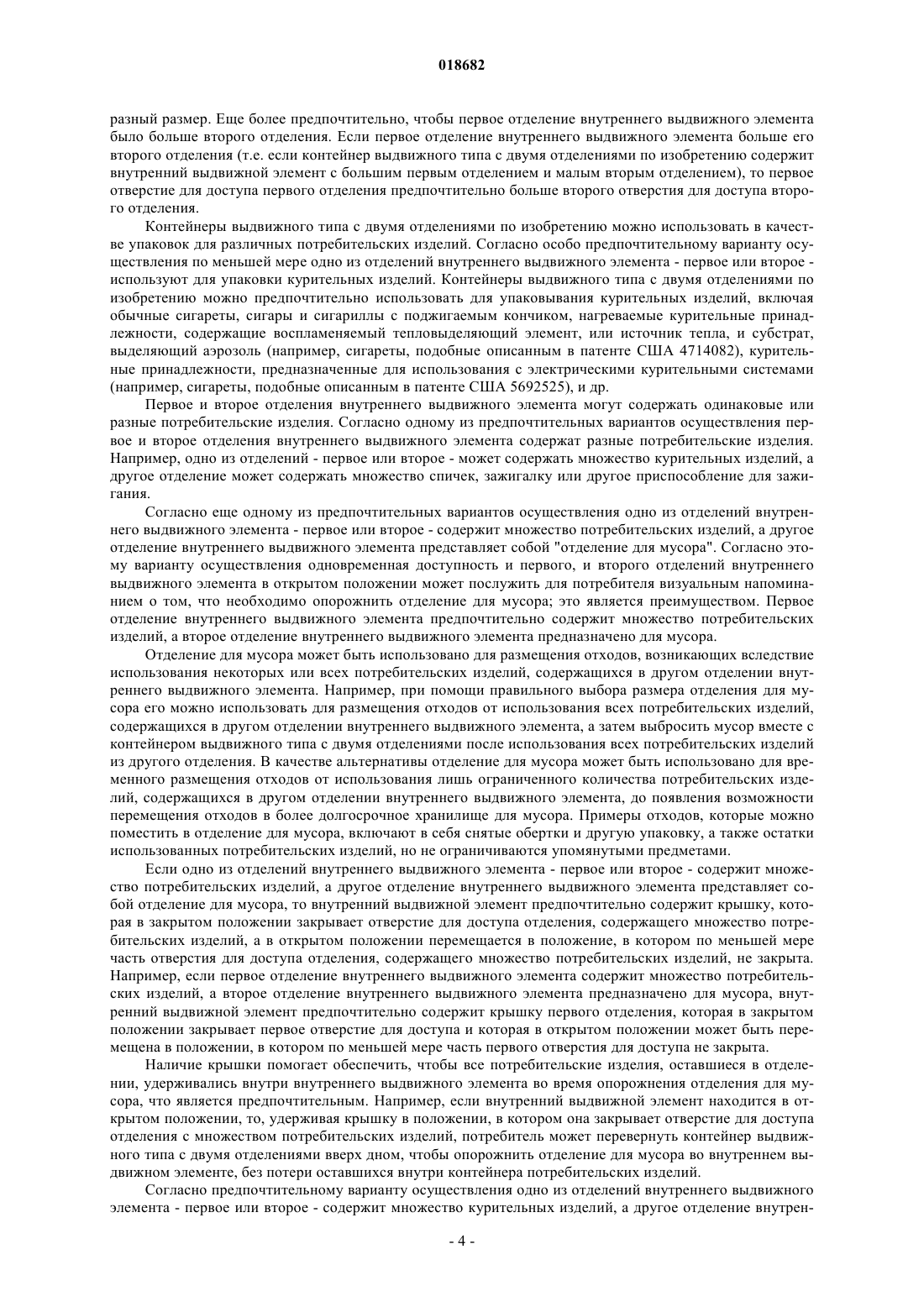

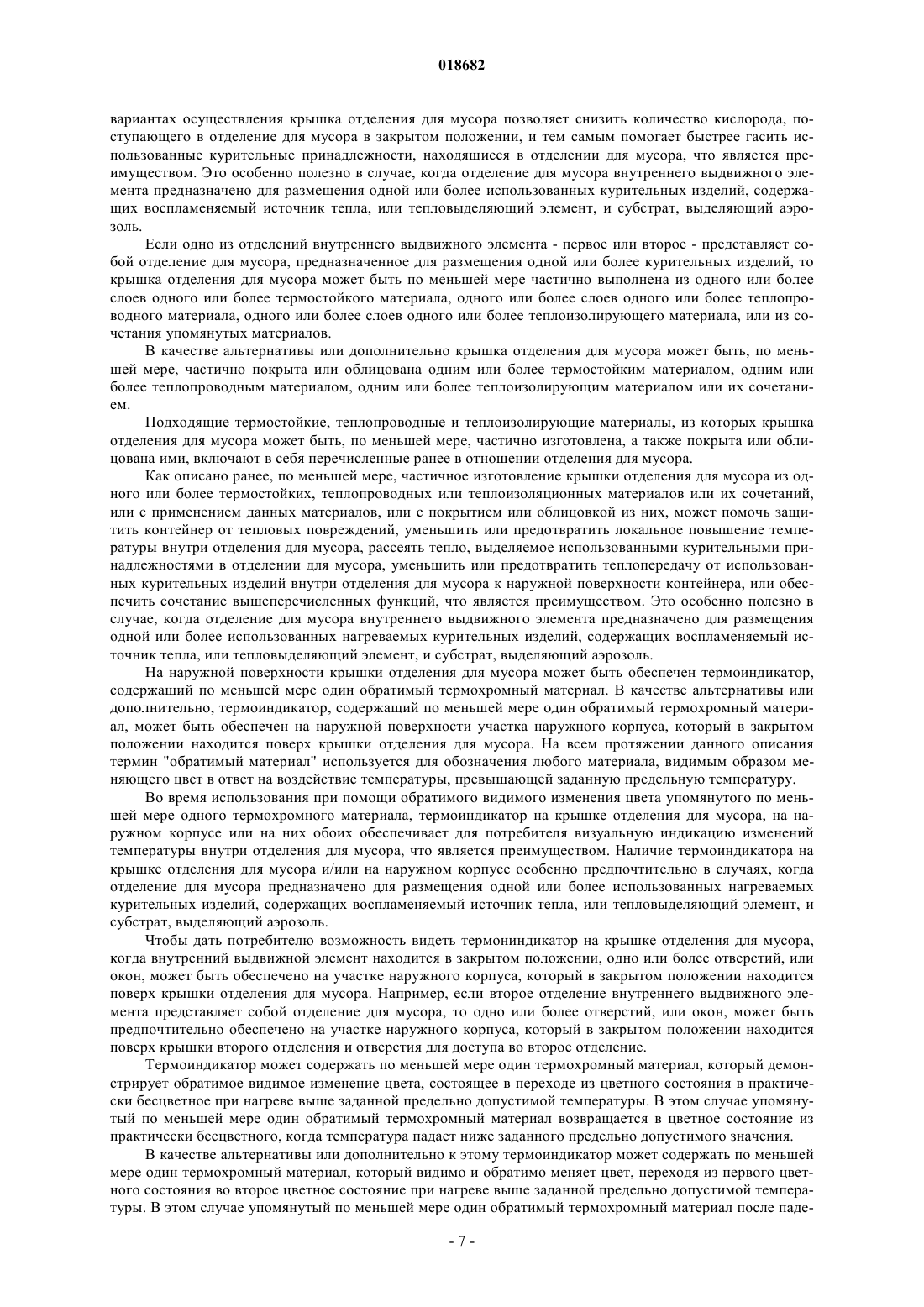

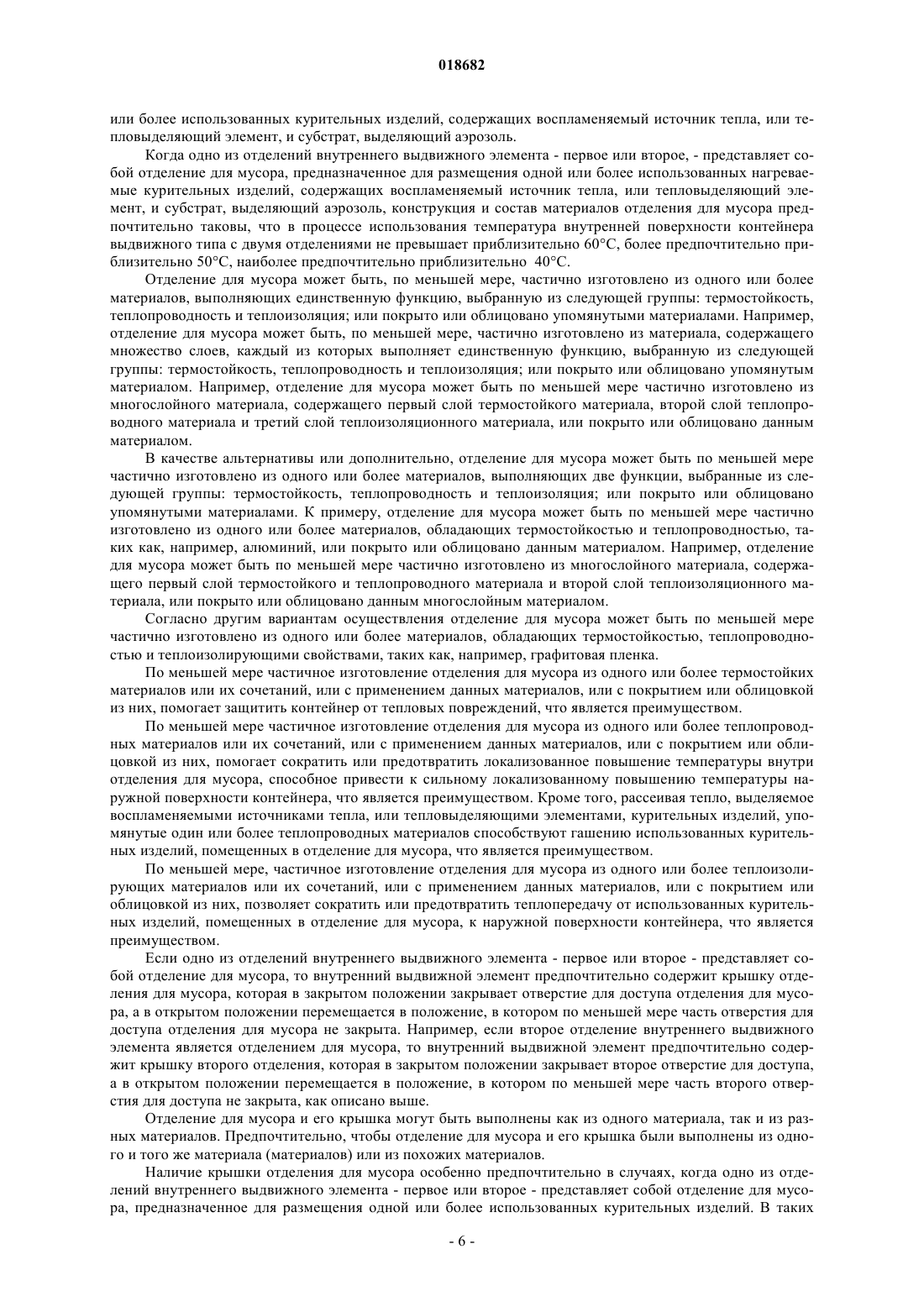

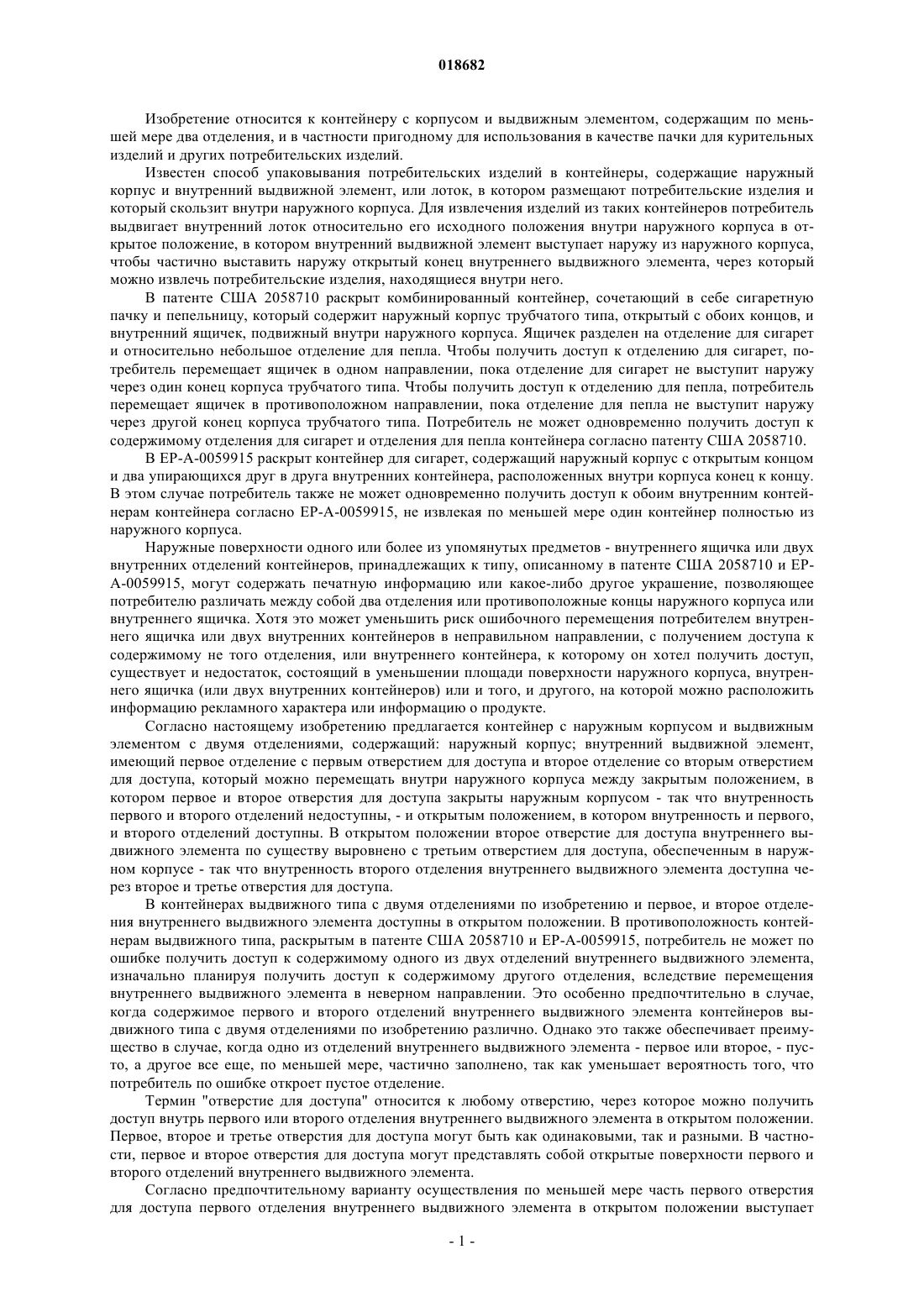

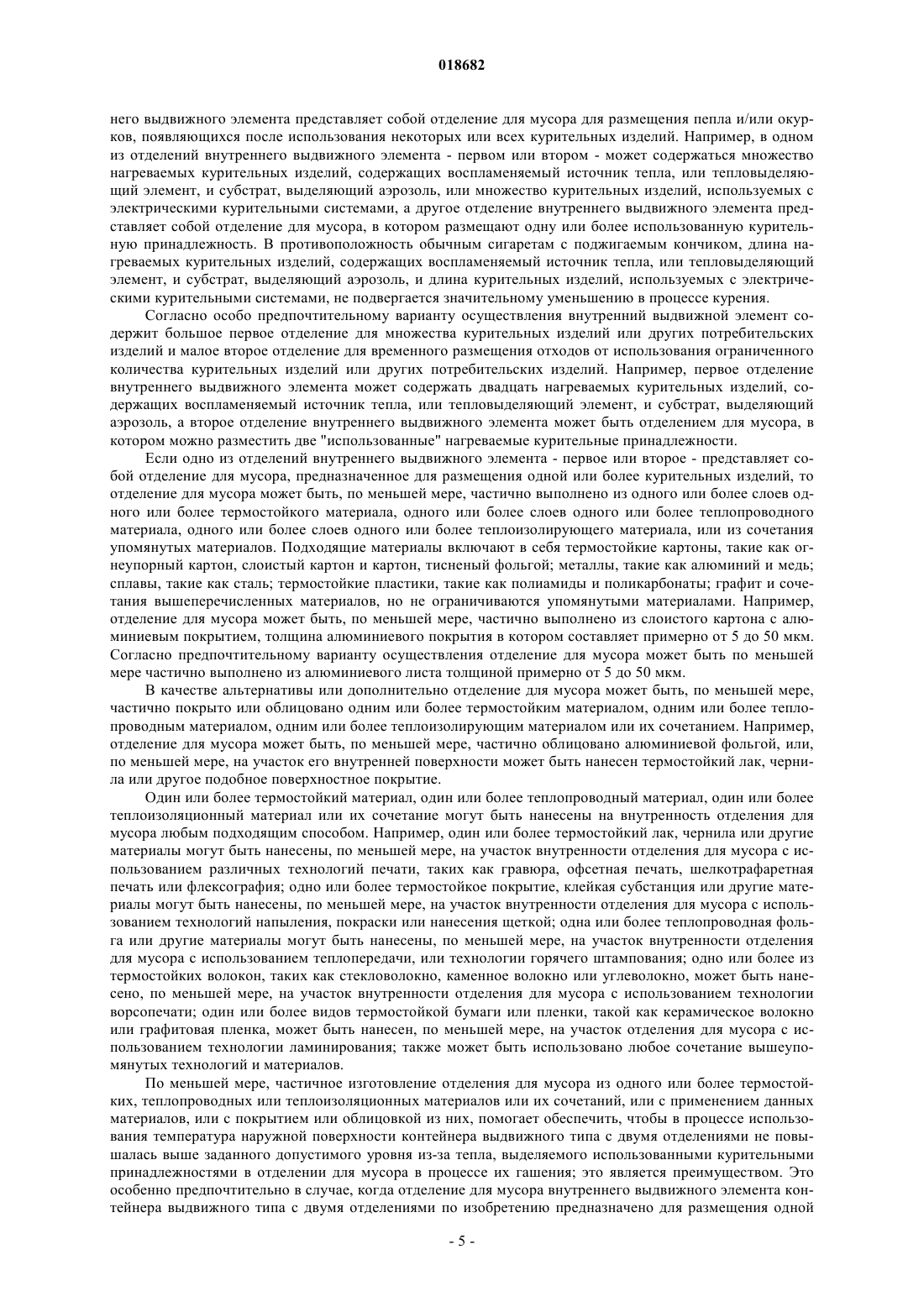

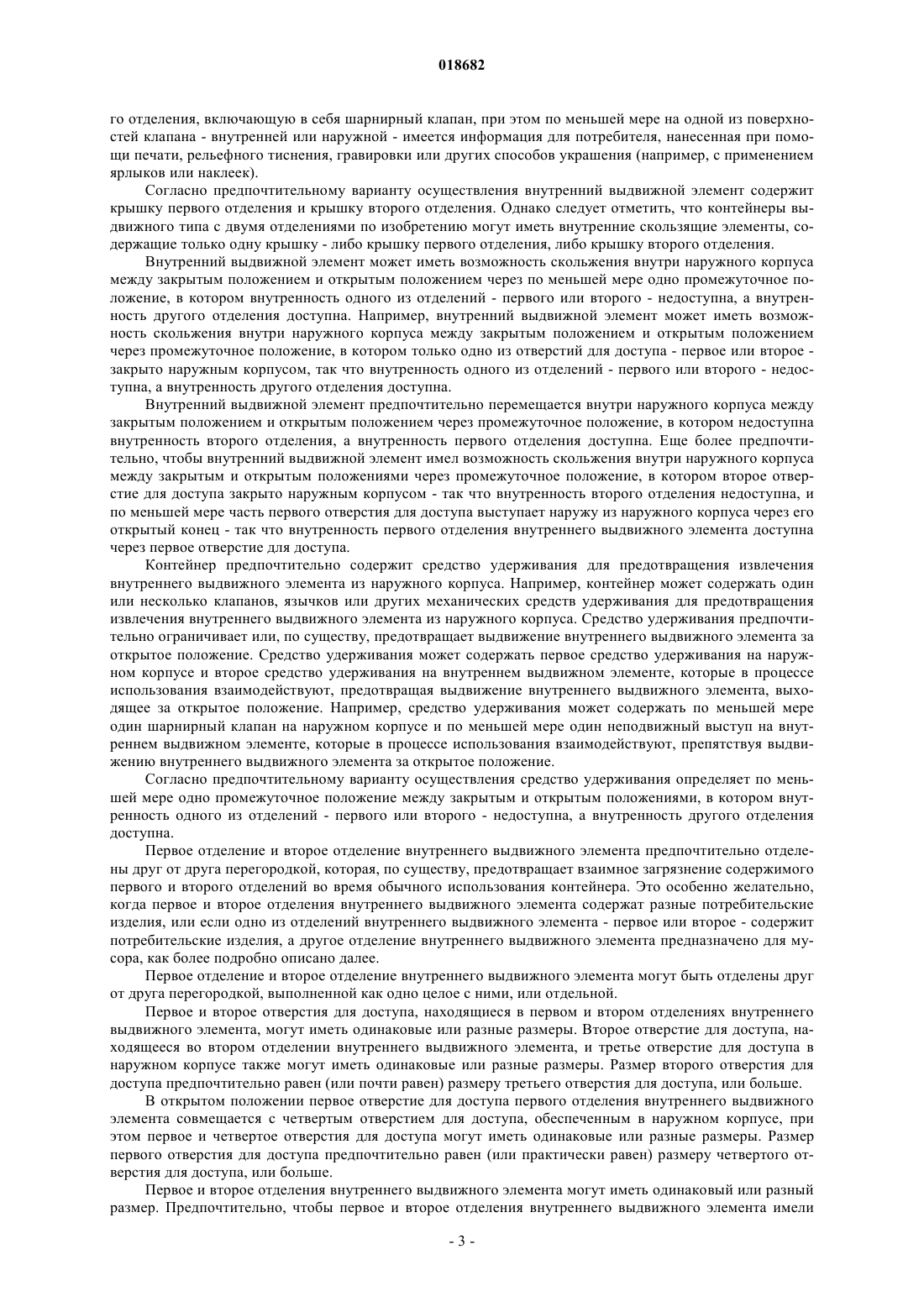

Контейнер (2) с наружным корпусом и выдвижным элементом с двумя отделениями содержит наружный корпус (4) и внутренний выдвижной элемент (6), имеющий первое отделение (38) с первым отверстием для доступа и второе отделение (40) со вторым отверстием для доступа. Внутренний выдвижной элемент (6) расположен с возможностью скольжения внутри наружного корпуса (4) между закрытым положением, в котором первое и второе отверстия для доступа закрыты наружным корпусом (4), так что внутренность первого (38) и второго (40) отделений недоступны, и открытым положением, в котором внутренность и первого (38), и второго(40) отделений доступны. В открытом положении второе отверстие для доступа внутреннего выдвижного элемента (6), по существу, выровнено с третьим отверстием (20) для доступа,обеспеченным в наружном корпусе (4), так что внутренность второго отделения (40) внутреннего выдвижного элемента (6) доступна через второе и третье (20) отверстия для доступа. Внутренний выдвижной элемент (6) может перемещаться внутри наружного корпуса (4) между закрытым положением и открытым положением через промежуточное положение, в котором внутренность одного из отделений - первого (38) или второго (40) - недоступна, а внутренность другого отделения доступна.(71)(73) Заявитель и патентовладелец: ФИЛИП МОРРИС ПРОДАКТС С.А. Изобретение относится к контейнеру с корпусом и выдвижным элементом, содержащим по меньшей мере два отделения, и в частности пригодному для использования в качестве пачки для курительных изделий и других потребительских изделий. Известен способ упаковывания потребительских изделий в контейнеры, содержащие наружный корпус и внутренний выдвижной элемент, или лоток, в котором размещают потребительские изделия и который скользит внутри наружного корпуса. Для извлечения изделий из таких контейнеров потребитель выдвигает внутренний лоток относительно его исходного положения внутри наружного корпуса в открытое положение, в котором внутренний выдвижной элемент выступает наружу из наружного корпуса,чтобы частично выставить наружу открытый конец внутреннего выдвижного элемента, через который можно извлечь потребительские изделия, находящиеся внутри него. В патенте США 2058710 раскрыт комбинированный контейнер, сочетающий в себе сигаретную пачку и пепельницу, который содержит наружный корпус трубчатого типа, открытый с обоих концов, и внутренний ящичек, подвижный внутри наружного корпуса. Ящичек разделен на отделение для сигарет и относительно небольшое отделение для пепла. Чтобы получить доступ к отделению для сигарет, потребитель перемещает ящичек в одном направлении, пока отделение для сигарет не выступит наружу через один конец корпуса трубчатого типа. Чтобы получить доступ к отделению для пепла, потребитель перемещает ящичек в противоположном направлении, пока отделение для пепла не выступит наружу через другой конец корпуса трубчатого типа. Потребитель не может одновременно получить доступ к содержимому отделения для сигарет и отделения для пепла контейнера согласно патенту США 2058710. В ЕР-А-0059915 раскрыт контейнер для сигарет, содержащий наружный корпус с открытым концом и два упирающихся друг в друга внутренних контейнера, расположенных внутри корпуса конец к концу. В этом случае потребитель также не может одновременно получить доступ к обоим внутренним контейнерам контейнера согласно ЕР-А-0059915, не извлекая по меньшей мере один контейнер полностью из наружного корпуса. Наружные поверхности одного или более из упомянутых предметов - внутреннего ящичка или двух внутренних отделений контейнеров, принадлежащих к типу, описанному в патенте США 2058710 и ЕРА-0059915, могут содержать печатную информацию или какое-либо другое украшение, позволяющее потребителю различать между собой два отделения или противоположные концы наружного корпуса или внутреннего ящичка. Хотя это может уменьшить риск ошибочного перемещения потребителем внутреннего ящичка или двух внутренних контейнеров в неправильном направлении, с получением доступа к содержимому не того отделения, или внутреннего контейнера, к которому он хотел получить доступ,существует и недостаток, состоящий в уменьшении площади поверхности наружного корпуса, внутреннего ящичка (или двух внутренних контейнеров) или и того, и другого, на которой можно расположить информацию рекламного характера или информацию о продукте. Согласно настоящему изобретению предлагается контейнер с наружным корпусом и выдвижным элементом с двумя отделениями, содержащий: наружный корпус; внутренний выдвижной элемент,имеющий первое отделение с первым отверстием для доступа и второе отделение со вторым отверстием для доступа, который можно перемещать внутри наружного корпуса между закрытым положением, в котором первое и второе отверстия для доступа закрыты наружным корпусом - так что внутренность первого и второго отделений недоступны, - и открытым положением, в котором внутренность и первого,и второго отделений доступны. В открытом положении второе отверстие для доступа внутреннего выдвижного элемента по существу выровнено с третьим отверстием для доступа, обеспеченным в наружном корпусе - так что внутренность второго отделения внутреннего выдвижного элемента доступна через второе и третье отверстия для доступа. В контейнерах выдвижного типа с двумя отделениями по изобретению и первое, и второе отделения внутреннего выдвижного элемента доступны в открытом положении. В противоположность контейнерам выдвижного типа, раскрытым в патенте США 2058710 и ЕР-А-0059915, потребитель не может по ошибке получить доступ к содержимому одного из двух отделений внутреннего выдвижного элемента,изначально планируя получить доступ к содержимому другого отделения, вследствие перемещения внутреннего выдвижного элемента в неверном направлении. Это особенно предпочтительно в случае,когда содержимое первого и второго отделений внутреннего выдвижного элемента контейнеров выдвижного типа с двумя отделениями по изобретению различно. Однако это также обеспечивает преимущество в случае, когда одно из отделений внутреннего выдвижного элемента - первое или второе, - пусто, а другое все еще, по меньшей мере, частично заполнено, так как уменьшает вероятность того, что потребитель по ошибке откроет пустое отделение. Термин "отверстие для доступа" относится к любому отверстию, через которое можно получить доступ внутрь первого или второго отделения внутреннего выдвижного элемента в открытом положении. Первое, второе и третье отверстия для доступа могут быть как одинаковыми, так и разными. В частности, первое и второе отверстия для доступа могут представлять собой открытые поверхности первого и второго отделений внутреннего выдвижного элемента. Согласно предпочтительному варианту осуществления по меньшей мере часть первого отверстия для доступа первого отделения внутреннего выдвижного элемента в открытом положении выступает наружу из наружного корпуса, через его открытый конец - так что имеется доступ внутрь первого отделения внутреннего выдвижного элемента через первое отверстие для доступа. Для облегчения доступа первого отделения через первое отверстие для доступа участок первого отделения, выступающий в открытом положении наружу из наружного корпуса, может быть шарнирно присоединен к остальной части внутреннего выдвижного элемента с целью поворота относительно нее. Предпочтительно, чтобы был обеспечен по меньшей мере один вырез, или прорезь, вдоль свободной кромки открытого конца наружного корпуса. Более предпочтительно, чтобы были обеспечены пара вырезов, или прорезей, вдоль свободных кромок открытого конца наружного корпуса. В процессе использования потребитель может держать наружный корпус одной рукой и захватывать внутренний выдвижной элемент за один или более вырезов, обеспеченных вдоль свободных кромок открытого конца наружного корпуса, другой рукой сдвигая внутренний выдвижной элемент из закрытого положения в открытое положение, что является преимуществом. В качестве альтернативы или дополнительно к обеспечению по меньшей мере одного выреза вдоль свободной кромки открытого конца наружного корпуса, отверстие или окно может быть выполнено в стенке наружного корпуса напротив его открытого конца, для содействия перемещению потребителем внутреннего выдвижного элемента из закрытого положения в открытое положение. Отверстие, обеспеченное в стенке наружного корпуса, расположенной напротив открытого конца, может продолжаться до ближайшей стенки наружного корпуса, расположенной напротив третьего отверстия для доступа. В процессе использования потребитель может толкнуть внутренний выдвижной элемент через упомянутое отверстие в стенке наружного корпуса, чтобы сдвинуть внутренний выдвижной элемент из закрытого положения в открытое положение. Наличие отверстия, или окна, в стенке наружного корпуса,расположенной напротив открытого конца, позволяет потребителю открывать контейнеры выдвижного типа по изобретению одной рукой, что является преимуществом. Внутренний выдвижной элемент предпочтительно содержит крышку первого отделения, которая в закрытом положении закрывает первое отверстие для доступа и которая в открытом положении подвижна и может быть перемещена в положение, в котором по меньшей мере часть первого отверстия для доступа, выступающая наружу из наружного корпуса, не закрыта. Еще более предпочтительно, чтобы внутренний выдвижной элемент содержал крышку первого отделения, включающую в себя шарнирный клапан, который в открытом положении поворачивается в положение, в котором по меньшей мере часть первого отверстия для доступа, выступающая наружу из наружного корпуса, не закрыта. Согласно альтернативному варианту осуществления изобретения первое отверстие для доступа первого отделения внутреннего выдвижного элемента, по существу, выровнено с четвертым отверстием для доступа, обеспеченным в наружном корпусе, в открытом положении - так что первое отделение внутреннего выдвижного элемента доступно через первое и четвертое отверстия для доступа. Согласно данному альтернативному варианту осуществления внутренний выдвижной элемент также может содержать крышку первого отделения, которая в закрытом положении закрывает первое отверстие для доступа, а в открытом положении перемещается в положение, в котором по меньшей мере часть первого отверстия для доступа не закрыта. Еще более предпочтительно, чтобы внутренний выдвижной элемент содержал крышку первого отделения, включающую в себя шарнирный клапан, который в открытом положении поворачивается в положение, в котором по меньшей мере часть первого отверстия для доступа не закрыта. Если внутренний выдвижной элемент дополнительно содержит крышку первого отделения, включающую в себя шарнирный клапан, то по меньшей мере один вырез, или прорезь, выполнена вдоль свободного края шарнирного клапана для содействия повороту клапана потребителем в открытом положении. Наличие крышки первого отделения позволяет обеспечить дополнительную площадь поверхности,на которой можно отобразить название компании-изготовителя или логотипы, товарные знаки, рекламные лозунги и прочую информацию для потребителя и отличительные признаки. Например, внутренний выдвижной элемент может содержать крышку первого отделения, включающую в себя шарнирный клапан, при этом по меньшей мере на одной из поверхностей клапана - внутренней или наружной - имеется информация для потребителя, нанесенная при помощи печати, рельефного тиснения, гравировки или других способов украшения (например, с применением этикеток или наклеек). Внутренний выдвижной элемент предпочтительно содержит крышку второго отделения, которая в закрытом положении закрывает второе отверстие для доступа, а в открытом положении перемещается в положение, в котором по меньшей мере часть второго отверстия для доступа не закрыта. Еще более предпочтительно, чтобы внутренний выдвижной элемент содержал крышку второго отделения, включающую в себя шарнирный клапан, который в открытом положении поворачивается в положение, в котором по меньшей мере часть второго отверстия для доступа не закрыта. По меньшей мере один вырез,или прорезь, предпочтительно выполнена вдоль свободного края шарнирного клапана для содействия повороту клапана потребителем в открытом положении. Наличие крышки второго отделения позволяет обеспечить дополнительную площадь поверхности, на которой можно отобразить логотипы компанииизготовителя или логотипы, товарные знаки, рекламные лозунги и прочую информацию для потребителя и отличительные признаки. Например, внутренний выдвижной элемент может содержать крышку второ-2 018682 го отделения, включающую в себя шарнирный клапан, при этом по меньшей мере на одной из поверхностей клапана - внутренней или наружной - имеется информация для потребителя, нанесенная при помощи печати, рельефного тиснения, гравировки или других способов украшения (например, с применением ярлыков или наклеек). Согласно предпочтительному варианту осуществления внутренний выдвижной элемент содержит крышку первого отделения и крышку второго отделения. Однако следует отметить, что контейнеры выдвижного типа с двумя отделениями по изобретению могут иметь внутренние скользящие элементы, содержащие только одну крышку - либо крышку первого отделения, либо крышку второго отделения. Внутренний выдвижной элемент может иметь возможность скольжения внутри наружного корпуса между закрытым положением и открытым положением через по меньшей мере одно промежуточное положение, в котором внутренность одного из отделений - первого или второго - недоступна, а внутренность другого отделения доступна. Например, внутренний выдвижной элемент может иметь возможность скольжения внутри наружного корпуса между закрытым положением и открытым положением через промежуточное положение, в котором только одно из отверстий для доступа - первое или второе закрыто наружным корпусом, так что внутренность одного из отделений - первого или второго - недоступна, а внутренность другого отделения доступна. Внутренний выдвижной элемент предпочтительно перемещается внутри наружного корпуса между закрытым положением и открытым положением через промежуточное положение, в котором недоступна внутренность второго отделения, а внутренность первого отделения доступна. Еще более предпочтительно, чтобы внутренний выдвижной элемент имел возможность скольжения внутри наружного корпуса между закрытым и открытым положениями через промежуточное положение, в котором второе отверстие для доступа закрыто наружным корпусом - так что внутренность второго отделения недоступна, и по меньшей мере часть первого отверстия для доступа выступает наружу из наружного корпуса через его открытый конец - так что внутренность первого отделения внутреннего выдвижного элемента доступна через первое отверстие для доступа. Контейнер предпочтительно содержит средство удерживания для предотвращения извлечения внутреннего выдвижного элемента из наружного корпуса. Например, контейнер может содержать один или несколько клапанов, язычков или других механических средств удерживания для предотвращения извлечения внутреннего выдвижного элемента из наружного корпуса. Средство удерживания предпочтительно ограничивает или, по существу, предотвращает выдвижение внутреннего выдвижного элемента за открытое положение. Средство удерживания может содержать первое средство удерживания на наружном корпусе и второе средство удерживания на внутреннем выдвижном элементе, которые в процессе использования взаимодействуют, предотвращая выдвижение внутреннего выдвижного элемента, выходящее за открытое положение. Например, средство удерживания может содержать по меньшей мере один шарнирный клапан на наружном корпусе и по меньшей мере один неподвижный выступ на внутреннем выдвижном элементе, которые в процессе использования взаимодействуют, препятствуя выдвижению внутреннего выдвижного элемента за открытое положение. Согласно предпочтительному варианту осуществления средство удерживания определяет по меньшей мере одно промежуточное положение между закрытым и открытым положениями, в котором внутренность одного из отделений - первого или второго - недоступна, а внутренность другого отделения доступна. Первое отделение и второе отделение внутреннего выдвижного элемента предпочтительно отделены друг от друга перегородкой, которая, по существу, предотвращает взаимное загрязнение содержимого первого и второго отделений во время обычного использования контейнера. Это особенно желательно,когда первое и второе отделения внутреннего выдвижного элемента содержат разные потребительские изделия, или если одно из отделений внутреннего выдвижного элемента - первое или второе - содержит потребительские изделия, а другое отделение внутреннего выдвижного элемента предназначено для мусора, как более подробно описано далее. Первое отделение и второе отделение внутреннего выдвижного элемента могут быть отделены друг от друга перегородкой, выполненной как одно целое с ними, или отдельной. Первое и второе отверстия для доступа, находящиеся в первом и втором отделениях внутреннего выдвижного элемента, могут иметь одинаковые или разные размеры. Второе отверстие для доступа, находящееся во втором отделении внутреннего выдвижного элемента, и третье отверстие для доступа в наружном корпусе также могут иметь одинаковые или разные размеры. Размер второго отверстия для доступа предпочтительно равен (или почти равен) размеру третьего отверстия для доступа, или больше. В открытом положении первое отверстие для доступа первого отделения внутреннего выдвижного элемента совмещается с четвертым отверстием для доступа, обеспеченным в наружном корпусе, при этом первое и четвертое отверстия для доступа могут иметь одинаковые или разные размеры. Размер первого отверстия для доступа предпочтительно равен (или практически равен) размеру четвертого отверстия для доступа, или больше. Первое и второе отделения внутреннего выдвижного элемента могут иметь одинаковый или разный размер. Предпочтительно, чтобы первое и второе отделения внутреннего выдвижного элемента имели разный размер. Еще более предпочтительно, чтобы первое отделение внутреннего выдвижного элемента было больше второго отделения. Если первое отделение внутреннего выдвижного элемента больше его второго отделения (т.е. если контейнер выдвижного типа с двумя отделениями по изобретению содержит внутренний выдвижной элемент с большим первым отделением и малым вторым отделением), то первое отверстие для доступа первого отделения предпочтительно больше второго отверстия для доступа второго отделения. Контейнеры выдвижного типа с двумя отделениями по изобретению можно использовать в качестве упаковок для различных потребительских изделий. Согласно особо предпочтительному варианту осуществления по меньшей мере одно из отделений внутреннего выдвижного элемента - первое или второе используют для упаковки курительных изделий. Контейнеры выдвижного типа с двумя отделениями по изобретению можно предпочтительно использовать для упаковывания курительных изделий, включая обычные сигареты, сигары и сигариллы с поджигаемым кончиком, нагреваемые курительные принадлежности, содержащие воспламеняемый тепловыделяющий элемент, или источник тепла, и субстрат,выделяющий аэрозоль (например, сигареты, подобные описанным в патенте США 4714082), курительные принадлежности, предназначенные для использования с электрическими курительными системами(например, сигареты, подобные описанным в патенте США 5692525), и др. Первое и второе отделения внутреннего выдвижного элемента могут содержать одинаковые или разные потребительские изделия. Согласно одному из предпочтительных вариантов осуществления первое и второе отделения внутреннего выдвижного элемента содержат разные потребительские изделия. Например, одно из отделений - первое или второе - может содержать множество курительных изделий, а другое отделение может содержать множество спичек, зажигалку или другое приспособление для зажигания. Согласно еще одному из предпочтительных вариантов осуществления одно из отделений внутреннего выдвижного элемента - первое или второе - содержит множество потребительских изделий, а другое отделение внутреннего выдвижного элемента представляет собой "отделение для мусора". Согласно этому варианту осуществления одновременная доступность и первого, и второго отделений внутреннего выдвижного элемента в открытом положении может послужить для потребителя визуальным напоминанием о том, что необходимо опорожнить отделение для мусора; это является преимуществом. Первое отделение внутреннего выдвижного элемента предпочтительно содержит множество потребительских изделий, а второе отделение внутреннего выдвижного элемента предназначено для мусора. Отделение для мусора может быть использовано для размещения отходов, возникающих вследствие использования некоторых или всех потребительских изделий, содержащихся в другом отделении внутреннего выдвижного элемента. Например, при помощи правильного выбора размера отделения для мусора его можно использовать для размещения отходов от использования всех потребительских изделий,содержащихся в другом отделении внутреннего выдвижного элемента, а затем выбросить мусор вместе с контейнером выдвижного типа с двумя отделениями после использования всех потребительских изделий из другого отделения. В качестве альтернативы отделение для мусора может быть использовано для временного размещения отходов от использования лишь ограниченного количества потребительских изделий, содержащихся в другом отделении внутреннего выдвижного элемента, до появления возможности перемещения отходов в более долгосрочное хранилище для мусора. Примеры отходов, которые можно поместить в отделение для мусора, включают в себя снятые обертки и другую упаковку, а также остатки использованных потребительских изделий, но не ограничиваются упомянутыми предметами. Если одно из отделений внутреннего выдвижного элемента - первое или второе - содержит множество потребительских изделий, а другое отделение внутреннего выдвижного элемента представляет собой отделение для мусора, то внутренний выдвижной элемент предпочтительно содержит крышку, которая в закрытом положении закрывает отверстие для доступа отделения, содержащего множество потребительских изделий, а в открытом положении перемещается в положение, в котором по меньшей мере часть отверстия для доступа отделения, содержащего множество потребительских изделий, не закрыта. Например, если первое отделение внутреннего выдвижного элемента содержит множество потребительских изделий, а второе отделение внутреннего выдвижного элемента предназначено для мусора, внутренний выдвижной элемент предпочтительно содержит крышку первого отделения, которая в закрытом положении закрывает первое отверстие для доступа и которая в открытом положении может быть перемещена в положении, в котором по меньшей мере часть первого отверстия для доступа не закрыта. Наличие крышки помогает обеспечить, чтобы все потребительские изделия, оставшиеся в отделении, удерживались внутри внутреннего выдвижного элемента во время опорожнения отделения для мусора, что является предпочтительным. Например, если внутренний выдвижной элемент находится в открытом положении, то, удерживая крышку в положении, в котором она закрывает отверстие для доступа отделения с множеством потребительских изделий, потребитель может перевернуть контейнер выдвижного типа с двумя отделениями вверх дном, чтобы опорожнить отделение для мусора во внутреннем выдвижном элементе, без потери оставшихся внутри контейнера потребительских изделий. Согласно предпочтительному варианту осуществления одно из отделений внутреннего выдвижного элемента - первое или второе - содержит множество курительных изделий, а другое отделение внутрен-4 018682 него выдвижного элемента представляет собой отделение для мусора для размещения пепла и/или окурков, появляющихся после использования некоторых или всех курительных изделий. Например, в одном из отделений внутреннего выдвижного элемента - первом или втором - может содержаться множество нагреваемых курительных изделий, содержащих воспламеняемый источник тепла, или тепловыделяющий элемент, и субстрат, выделяющий аэрозоль, или множество курительных изделий, используемых с электрическими курительными системами, а другое отделение внутреннего выдвижного элемента представляет собой отделение для мусора, в котором размещают одну или более использованную курительную принадлежность. В противоположность обычным сигаретам с поджигаемым кончиком, длина нагреваемых курительных изделий, содержащих воспламеняемый источник тепла, или тепловыделяющий элемент, и субстрат, выделяющий аэрозоль, и длина курительных изделий, используемых с электрическими курительными системами, не подвергается значительному уменьшению в процессе курения. Согласно особо предпочтительному варианту осуществления внутренний выдвижной элемент содержит большое первое отделение для множества курительных изделий или других потребительских изделий и малое второе отделение для временного размещения отходов от использования ограниченного количества курительных изделий или других потребительских изделий. Например, первое отделение внутреннего выдвижного элемента может содержать двадцать нагреваемых курительных изделий, содержащих воспламеняемый источник тепла, или тепловыделяющий элемент, и субстрат, выделяющий аэрозоль, а второе отделение внутреннего выдвижного элемента может быть отделением для мусора, в котором можно разместить две "использованные" нагреваемые курительные принадлежности. Если одно из отделений внутреннего выдвижного элемента - первое или второе - представляет собой отделение для мусора, предназначенное для размещения одной или более курительных изделий, то отделение для мусора может быть, по меньшей мере, частично выполнено из одного или более слоев одного или более термостойкого материала, одного или более слоев одного или более теплопроводного материала, одного или более слоев одного или более теплоизолирующего материала, или из сочетания упомянутых материалов. Подходящие материалы включают в себя термостойкие картоны, такие как огнеупорный картон, слоистый картон и картон, тисненый фольгой; металлы, такие как алюминий и медь; сплавы, такие как сталь; термостойкие пластики, такие как полиамиды и поликарбонаты; графит и сочетания вышеперечисленных материалов, но не ограничиваются упомянутыми материалами. Например,отделение для мусора может быть, по меньшей мере, частично выполнено из слоистого картона с алюминиевым покрытием, толщина алюминиевого покрытия в котором составляет примерно от 5 до 50 мкм. Согласно предпочтительному варианту осуществления отделение для мусора может быть по меньшей мере частично выполнено из алюминиевого листа толщиной примерно от 5 до 50 мкм. В качестве альтернативы или дополнительно отделение для мусора может быть, по меньшей мере,частично покрыто или облицовано одним или более термостойким материалом, одним или более теплопроводным материалом, одним или более теплоизолирующим материалом или их сочетанием. Например,отделение для мусора может быть, по меньшей мере, частично облицовано алюминиевой фольгой, или,по меньшей мере, на участок его внутренней поверхности может быть нанесен термостойкий лак, чернила или другое подобное поверхностное покрытие. Один или более термостойкий материал, один или более теплопроводный материал, один или более теплоизоляционный материал или их сочетание могут быть нанесены на внутренность отделения для мусора любым подходящим способом. Например, один или более термостойкий лак, чернила или другие материалы могут быть нанесены, по меньшей мере, на участок внутренности отделения для мусора с использованием различных технологий печати, таких как гравюра, офсетная печать, шелкотрафаретная печать или флексография; одно или более термостойкое покрытие, клейкая субстанция или другие материалы могут быть нанесены, по меньшей мере, на участок внутренности отделения для мусора с использованием технологий напыления, покраски или нанесения щеткой; одна или более теплопроводная фольга или другие материалы могут быть нанесены, по меньшей мере, на участок внутренности отделения для мусора с использованием теплопередачи, или технологии горячего штампования; одно или более из термостойких волокон, таких как стекловолокно, каменное волокно или углеволокно, может быть нанесено, по меньшей мере, на участок внутренности отделения для мусора с использованием технологии ворсопечати; один или более видов термостойкой бумаги или пленки, такой как керамическое волокно или графитовая пленка, может быть нанесен, по меньшей мере, на участок отделения для мусора с использованием технологии ламинирования; также может быть использовано любое сочетание вышеупомянутых технологий и материалов. По меньшей мере, частичное изготовление отделения для мусора из одного или более термостойких, теплопроводных или теплоизоляционных материалов или их сочетаний, или с применением данных материалов, или с покрытием или облицовкой из них, помогает обеспечить, чтобы в процессе использования температура наружной поверхности контейнера выдвижного типа с двумя отделениями не повышалась выше заданного допустимого уровня из-за тепла, выделяемого использованными курительными принадлежностями в отделении для мусора в процессе их гашения; это является преимуществом. Это особенно предпочтительно в случае, когда отделение для мусора внутреннего выдвижного элемента контейнера выдвижного типа с двумя отделениями по изобретению предназначено для размещения одной или более использованных курительных изделий, содержащих воспламеняемый источник тепла, или тепловыделяющий элемент, и субстрат, выделяющий аэрозоль. Когда одно из отделений внутреннего выдвижного элемента - первое или второе, - представляет собой отделение для мусора, предназначенное для размещения одной или более использованных нагреваемые курительных изделий, содержащих воспламеняемый источник тепла, или тепловыделяющий элемент, и субстрат, выделяющий аэрозоль, конструкция и состав материалов отделения для мусора предпочтительно таковы, что в процессе использования температура внутренней поверхности контейнера выдвижного типа с двумя отделениями не превышает приблизительно 60 С, более предпочтительно приблизительно 50 С, наиболее предпочтительно приблизительно 40 С. Отделение для мусора может быть, по меньшей мере, частично изготовлено из одного или более материалов, выполняющих единственную функцию, выбранную из следующей группы: термостойкость,теплопроводность и теплоизоляция; или покрыто или облицовано упомянутыми материалами. Например,отделение для мусора может быть, по меньшей мере, частично изготовлено из материала, содержащего множество слоев, каждый из которых выполняет единственную функцию, выбранную из следующей группы: термостойкость, теплопроводность и теплоизоляция; или покрыто или облицовано упомянутым материалом. Например, отделение для мусора может быть по меньшей мере частично изготовлено из многослойного материала, содержащего первый слой термостойкого материала, второй слой теплопроводного материала и третий слой теплоизоляционного материала, или покрыто или облицовано данным материалом. В качестве альтернативы или дополнительно, отделение для мусора может быть по меньшей мере частично изготовлено из одного или более материалов, выполняющих две функции, выбранные из следующей группы: термостойкость, теплопроводность и теплоизоляция; или покрыто или облицовано упомянутыми материалами. К примеру, отделение для мусора может быть по меньшей мере частично изготовлено из одного или более материалов, обладающих термостойкостью и теплопроводностью, таких как, например, алюминий, или покрыто или облицовано данным материалом. Например, отделение для мусора может быть по меньшей мере частично изготовлено из многослойного материала, содержащего первый слой термостойкого и теплопроводного материала и второй слой теплоизоляционного материала, или покрыто или облицовано данным многослойным материалом. Согласно другим вариантам осуществления отделение для мусора может быть по меньшей мере частично изготовлено из одного или более материалов, обладающих термостойкостью, теплопроводностью и теплоизолирующими свойствами, таких как, например, графитовая пленка. По меньшей мере частичное изготовление отделения для мусора из одного или более термостойких материалов или их сочетаний, или с применением данных материалов, или с покрытием или облицовкой из них, помогает защитить контейнер от тепловых повреждений, что является преимуществом. По меньшей мере частичное изготовление отделения для мусора из одного или более теплопроводных материалов или их сочетаний, или с применением данных материалов, или с покрытием или облицовкой из них, помогает сократить или предотвратить локализованное повышение температуры внутри отделения для мусора, способное привести к сильному локализованному повышению температуры наружной поверхности контейнера, что является преимуществом. Кроме того, рассеивая тепло, выделяемое воспламеняемыми источниками тепла, или тепловыделяющими элементами, курительных изделий, упомянутые один или более теплопроводных материалов способствуют гашению использованных курительных изделий, помещенных в отделение для мусора, что является преимуществом. По меньшей мере, частичное изготовление отделения для мусора из одного или более теплоизолирующих материалов или их сочетаний, или с применением данных материалов, или с покрытием или облицовкой из них, позволяет сократить или предотвратить теплопередачу от использованных курительных изделий, помещенных в отделение для мусора, к наружной поверхности контейнера, что является преимуществом. Если одно из отделений внутреннего выдвижного элемента - первое или второе - представляет собой отделение для мусора, то внутренний выдвижной элемент предпочтительно содержит крышку отделения для мусора, которая в закрытом положении закрывает отверстие для доступа отделения для мусора, а в открытом положении перемещается в положение, в котором по меньшей мере часть отверстия для доступа отделения для мусора не закрыта. Например, если второе отделение внутреннего выдвижного элемента является отделением для мусора, то внутренний выдвижной элемент предпочтительно содержит крышку второго отделения, которая в закрытом положении закрывает второе отверстие для доступа,а в открытом положении перемещается в положение, в котором по меньшей мере часть второго отверстия для доступа не закрыта, как описано выше. Отделение для мусора и его крышка могут быть выполнены как из одного материала, так и из разных материалов. Предпочтительно, чтобы отделение для мусора и его крышка были выполнены из одного и того же материала (материалов) или из похожих материалов. Наличие крышки отделения для мусора особенно предпочтительно в случаях, когда одно из отделений внутреннего выдвижного элемента - первое или второе - представляет собой отделение для мусора, предназначенное для размещения одной или более использованных курительных изделий. В таких вариантах осуществления крышка отделения для мусора позволяет снизить количество кислорода, поступающего в отделение для мусора в закрытом положении, и тем самым помогает быстрее гасить использованные курительные принадлежности, находящиеся в отделении для мусора, что является преимуществом. Это особенно полезно в случае, когда отделение для мусора внутреннего выдвижного элемента предназначено для размещения одной или более использованных курительных изделий, содержащих воспламеняемый источник тепла, или тепловыделяющий элемент, и субстрат, выделяющий аэрозоль. Если одно из отделений внутреннего выдвижного элемента - первое или второе - представляет собой отделение для мусора, предназначенное для размещения одной или более курительных изделий, то крышка отделения для мусора может быть по меньшей мере частично выполнена из одного или более слоев одного или более термостойкого материала, одного или более слоев одного или более теплопроводного материала, одного или более слоев одного или более теплоизолирующего материала, или из сочетания упомянутых материалов. В качестве альтернативы или дополнительно крышка отделения для мусора может быть, по меньшей мере, частично покрыта или облицована одним или более термостойким материалом, одним или более теплопроводным материалом, одним или более теплоизолирующим материалом или их сочетанием. Подходящие термостойкие, теплопроводные и теплоизолирующие материалы, из которых крышка отделения для мусора может быть, по меньшей мере, частично изготовлена, а также покрыта или облицована ими, включают в себя перечисленные ранее в отношении отделения для мусора. Как описано ранее, по меньшей мере, частичное изготовление крышки отделения для мусора из одного или более термостойких, теплопроводных или теплоизоляционных материалов или их сочетаний,или с применением данных материалов, или с покрытием или облицовкой из них, может помочь защитить контейнер от тепловых повреждений, уменьшить или предотвратить локальное повышение температуры внутри отделения для мусора, рассеять тепло, выделяемое использованными курительными принадлежностями в отделении для мусора, уменьшить или предотвратить теплопередачу от использованных курительных изделий внутри отделения для мусора к наружной поверхности контейнера, или обеспечить сочетание вышеперечисленных функций, что является преимуществом. Это особенно полезно в случае, когда отделение для мусора внутреннего выдвижного элемента предназначено для размещения одной или более использованных нагреваемых курительных изделий, содержащих воспламеняемый источник тепла, или тепловыделяющий элемент, и субстрат, выделяющий аэрозоль. На наружной поверхности крышки отделения для мусора может быть обеспечен термоиндикатор,содержащий по меньшей мере один обратимый термохромный материал. В качестве альтернативы или дополнительно, термоиндикатор, содержащий по меньшей мере один обратимый термохромный материал, может быть обеспечен на наружной поверхности участка наружного корпуса, который в закрытом положении находится поверх крышки отделения для мусора. На всем протяжении данного описания термин "обратимый материал" используется для обозначения любого материала, видимым образом меняющего цвет в ответ на воздействие температуры, превышающей заданную предельную температуру. Во время использования при помощи обратимого видимого изменения цвета упомянутого по меньшей мере одного термохромного материала, термоиндикатор на крышке отделения для мусора, на наружном корпусе или на них обоих обеспечивает для потребителя визуальную индикацию изменений температуры внутри отделения для мусора, что является преимуществом. Наличие термоиндикатора на крышке отделения для мусора и/или на наружном корпусе особенно предпочтительно в случаях, когда отделение для мусора предназначено для размещения одной или более использованных нагреваемых курительных изделий, содержащих воспламеняемый источник тепла, или тепловыделяющий элемент, и субстрат, выделяющий аэрозоль. Чтобы дать потребителю возможность видеть термониндикатор на крышке отделения для мусора,когда внутренний выдвижной элемент находится в закрытом положении, одно или более отверстий, или окон, может быть обеспечено на участке наружного корпуса, который в закрытом положении находится поверх крышки отделения для мусора. Например, если второе отделение внутреннего выдвижного элемента представляет собой отделение для мусора, то одно или более отверстий, или окон, может быть предпочтительно обеспечено на участке наружного корпуса, который в закрытом положении находится поверх крышки второго отделения и отверстия для доступа во второе отделение. Термоиндикатор может содержать по меньшей мере один термохромный материал, который демонстрирует обратимое видимое изменение цвета, состоящее в переходе из цветного состояния в практически бесцветное при нагреве выше заданной предельно допустимой температуры. В этом случае упомянутый по меньшей мере один обратимый термохромный материал возвращается в цветное состояние из практически бесцветного, когда температура падает ниже заданного предельно допустимого значения. В качестве альтернативы или дополнительно к этому термоиндикатор может содержать по меньшей мере один термохромный материал, который видимо и обратимо меняет цвет, переходя из первого цветного состояния во второе цветное состояние при нагреве выше заданной предельно допустимой температуры. В этом случае упомянутый по меньшей мере один обратимый термохромный материал после паде-7 018682 ния температуры ниже заданного предельно допустимого значения возвращается обратно в первое цветное состояние. В дополнение к упомянутому по меньшей мере одному термохромному материалу термоиндикатор может также содержать по меньшей мере один нетермохромный цветной материал. Термоиндикатор может быть выполнен путем нанесения упомянутых по меньшей мере одного термохромного материала и по меньшей мере одного нетермохромного цветного материала, по отдельности или в сочетании, на крышку отделения для мусора и/или наружный корпус. Например, термоиндикатор может содержать одну или более точек, линий, символов, логотипов,слов или других отличительных знаков, выполненных нанесением термохромного материала, содержащего смесь из одного или более термохромных пигментов, или красителей, и одного или более нетермохромных пигментов, или красителей, на крышку отделения для мусора и/или наружный корпус. В качестве альтернативы или дополнительно, термоиндикатор может содержать одну или более точек, линий, символов, логотипов, слов или других отличительных знаков, выполненных нанесением базового слоя нетермохромного цветного материала на наружную поверхность крышки отделения и/или наружного корпуса с последующим нанесением наружного слоя термохромного материала на базовый слой нетермохромного цветного материала. Например, термоиндикатор может содержать один или более отличительных знаков, выполненных из нетермохромного цветного материала, покрытого слоем термохромного материала, который подвергается видимому обратимому изменению цвета, состоящему в переходе из цветного состояния в практически бесцветное, при нагреве выше заданной предельно допустимой температуры. При температуре ниже предельно допустимой виден только слой термохромного материала. Однако при температурах выше предельно допустимого уровня провляются один или более отличительных знаков из нетермохромного материала, до этого закрытых слоем термохромного материала. Термохромные материалы, подходящие для использования в термоиндикаторах, доступны для приобретения в виде множества различных составов, включая порошки, чернила, краски и другие композиции для покрытий, но не ограничиваясь упомянутыми составами. Микроинкапсулированные лейкокрасители, подвергаемые обратимому видимому изменению цвета при нагреве выше заданной предельно допустимой температуры, подходящие для использования в термоиндикаторах, доступных под названием "Live colors" от компании Gem'innov (Жемено, Франция), а также под названием ChromaZone иThermostar от компании Thermographic Measurements Ltd (Хонитон, Англия). Согласно предпочтительному варианту осуществления упомянутый по меньшей мере один термохромный материал содержит один или более термохромный краситель, один или более термохромный пигмент или их сочетание, диспергированные в жидком связующем веществе, или жидкости-носителе. Более предпочтительно, если термоиндикатор содержит по меньшей мере один вид термохромных чернил. Термоиндикатор может быть выполнен путем нанесения упомянутого по меньшей мере одного термохромного материала на крышку отделения для мусора любым подходящим способом. Например,упомянутый по меньшей мере один термохромный материал может быть приклеен, нанесен кистью,грунтованием, в виде штампа, или любым другим способом нанесен на крышку отделения для мусора и/или наружный корпус или прикреплен к ним. Предпочтительно, чтобы упомянутый по меньшей мере один термохромный материал был нанесен на крышку отделения для мусора и/или наружный корпус или прикреплен к ним с помощью печати. Правильный выбор упомянутого по меньшей мере одного термохромного материала позволит обеспечить с помощью термоиндикатора одну или более необходимую визуальную индикацию одной или более необходимых температур для потребителя. Например, чтобы обеспечить потребителю визуальную индикацию ситуации, когда использованные курительные принадлежности внутри отделения для мусора уже погасли и их можно выбросить, термоиндикатор предпочтительно может содержать один или более термохромный материал, который обратимым образом переходит из практически бесцветного состояния в цветное состояние, когда температура крышки отделения для мусора и/или наружного корпуса падает ниже заданного значения. Термоиндикатор может содержать, например, одну или более точек, линий, символов, логотипов, слов или другие отличительные знаки, выполненные из таких термохромных материалов, которые видны только тогда, когда использованные курительные принадлежности в отделении для мусора достаточно остыли, чтобы их можно было выбросить. Например, термоиндикатор может быть выполнен с помощью печатного нанесения базового слоя красных нетермохромных чернил на наружную поверхность крышки отделения для мусора и/или наружного корпуса, с последующим нанесением наружного слоя термохромного материала, обратимым образом меняющего цвет с синего до практически бесцветного при нагреве выше заданной температуры (например, выше 60 С), на базовый слой из нетермохромного цветного материала. В процессе использования, когда отделение для мусора пусто и имеет температуру окружающей среды, будет виден только синий наружный слой термохромного материала. Если использованную нагреваемую курительную принадлежность, содержащую воспламеняемый источник тепла, или тепловыделяющий элемент, и субстрат,-8 018682 выделяющий аэрозоль, поместить в отделение для мусора, температура внутри отделения для мусора может возрасти выше заданной величины (например, выше 60 С) из-за тепла, выделяемого воспламеняемым источником тепла, или тепловыделяющим элементом, до того момента, как нагреваемая курительная принадлежность погаснет. Это заставит термохромный материал обратимым образом стать из синего практически бесцветным, открывая базовый слой красного нетермохромного материала. Как только воспламеняемый источник тепла, или тепловыделяющий элемент, гаснет, температура внутри отделения для мусора постепенно снижается, опускаясь ниже заданной величины (например, ниже 60 С),заставляя термохромный материал менять цвет обратно, с практически бесцветного на синий. "Возвращение" синего наружного слоя термохромного материал указывает потребителю на то, что используемая нагреваемая курительная принадлежность успешно погашена, и ее можно выбросить; это является преимуществом. В качестве альтернативы или дополнительно, "возвращение" синего наружного слоя термохромного материала указывает потребителю на то, что в отделение для мусора можно положить следующую использованную нагреваемую курительную принадлежность, что также является преимуществом. При желании в отделении для мусора можно обеспечить огнегасящий состав, содействующий гашению помещенной туда использованной курительной принадлежности, что является преимуществом. Например, огнегасящий состав может быть обеспечен, по меньшей мере, на участке внутренней поверхности отделения для мусора. В качестве альтернативы или дополнительно, отделение для мусора может быть частично заполнено огнегасящим составом. Введение в отделение для мусора огнегасящего состава, способствующего гашению использованной курительной принадлежности после курения, является особым преимуществом в случаях, когда множество курительных изделий, находящийся в другом отделении внутреннего выдвижного элемента контейнера выдвижного типа с двумя отделениями по изобретению, являются нагреваемыми курительными принадлежностями, содержащими воспламеняемый источник тепла, или тепловыделяющий элемент. Отделение для мусора может содержать любой подходящий огнегасящий состав. Например, огнегасящий состав может содержать одну или более пасту или гель на водной основе, или содержащие воду,одну или более пасту на основе глины, или сочетание вышеперечисленного. Вместо огнегасящего состава или дополнительно к нему отделение для мусора может содержать огнегасящее устройство, такое как, например, колпачок для тушения. В качестве альтернативы или дополнительно, колпачок для тушения или другое огнегасящее устройство может быть, например, прикреплено к наружному корпусу или внутреннему выдвижному элементу контейнера, или может содержаться в отдельном дополнительном отделении внутреннего выдвижного элемента. При соответствующем выборе размеров внутренний выдвижной элемент контейнера выдвижного типа по изобретению может содержать различное общее количество курительных изделий. Например, внутренний выдвижной элемент может содержать от десяти до двадцати курительных изделий. В качестве альтернативы или дополнительно, внутренний выдвижной элемент контейнера выдвижного типа с двумя отделениями по изобретению может содержать курительные принадлежности разного размера (например, разной длины или разной величины в обхвате). Например, внутренний выдвижной элемент может содержать курительные принадлежности длиной от 60 до 120 мм и диаметром от 4 до 9 мм. Если оба отделения внутреннего выдвижного элемента, и первое и второе, содержат курительные принадлежности, то при соответствующем выборе размеров отделений первое и второе отделения могут содержать одинаковое или разное число курительных изделий. Например, каждое из отделений внутреннего выдвижного элемента - первое и второе - может содержать от 5 до 10 курительных изделий. В качестве альтернативы или дополнительно, первое и второе отделения внутреннего выдвижного элемента могут содержать курительные принадлежности одного типа или разных типов (например, курительные принадлежности разных размеров, с разными фильтрами, различными сортами табака, наполнителями, с разным содержанием твердых частиц и никотина). Курительные принадлежности, находящиеся во внутреннем выдвижном элементе контейнеров выдвижного типа с двумя отделениями по изобретению, могут быть завернуты во внутреннюю обертку,например, из металлической фольги или металлизированной бумаги, обычным способом. Воспламеняемые источники тепла, или тепловыделяющие элементы, нагреваемых курительных изделий могут быть чувствительными к попаданию влаги. Если внутренний выдвижной элемент контейнера выдвижного типа с двумя отделениями по изобретению содержит такие нагреваемые курительные принадлежности, то нагреваемые курительные принадлежности предпочтительно заворачивают во внутреннюю обертку, выполненную из гибкого материала, защищающего от влаги. Подходящие гибкие материалы, обеспечивающие защиту от влаги, включают в себя: полимерные материалы, такие как ориентированный полипропилен (ОРР); металлизированные полимерные материалы, такие как металлизированный ориентированный полипропилен; и ламинированные полимерные пленки, такие как ламинированная пленка со слоем алюминия между слоями полипропилена; но не ограничиваются вышеперечисленным. Для обеспечения защиты от влаги и легкого доступа к нагреваемым курительным принадлежностям, внутренняя обертка, выполненная из гибкого материала, защищающего от влаги, предпочтительно содержит съемную этикетку. Наружный корпус и внутренний выдвижной элемент контейнеров по изобретению могут быть выполнены из любых подходящих материалов, включая картон, бумагу, пластик, металл или их сочетания,но не ограничиваясь упомянутыми материалами. Наружный корпус и внутренний выдвижной элемент могут быть выполнены из различных материалов или из одного материала. Наружный корпус и внутренний выдвижной элемент предпочтительно выполняют из складываемых заготовок из слоистого материала, например, из складываемых заготовок из слоистого картона. Наружный корпус может быть выполнен из единственной складываемой заготовки из слоистого материала или из двух и более отдельных складываемых заготовок из слоистого материала. Предпочтительно, если наружный корпус выполняют из единственной складываемой заготовки из слоистого материала. Внутренний выдвижной элемент может быть выполнен из единственной складываемой заготовки из слоистого материала или из двух и более отдельных складываемой заготовок из слоистого материала. Если одно из отделений внутреннего выдвижного элемента - первое или второе - содержит множество курительных изделий, а другое отделение представляет собой отделение для мусора, предназначенное для размещения одной или более использованных курительных изделий, то первое и второе отделения внутреннего выдвижного элементов предпочтительно выполняют из отдельных складываемых заготовок из слоистого материала. Формирование первого и второго отделений из отдельных заготовок из слоистого материала позволяет выполнить отделение, содержащее множество курительных изделий, и отделение для мусора из разных материалов. Например, отделение, содержащее множество курительных изделий,может быть выполнено из одной складываемой заготовки из слоистого картона, а отделение для мусора может быть, по меньшей мере, частично выполнено из одного или более теплопроводных и термостойких материалов, или иметь покрытие или облицовку из упомянутых материалов, как описано выше. Это особенно предпочтительно, когда в одном из отделений внутреннего выдвижного элемента - первом или втором - содержится множество нагреваемых курительных изделий, содержащих воспламеняемый источник тепла, или тепловыделяющий элемент, и субстрат, выделяющий аэрозоль, а другое отделение внутреннего выдвижного элемента представляет собой отделение для мусора, предназначенное для размещения и гашения одной или более использованной курительной принадлежности. Контейнеры по изобретению могут быть заключены во внешнюю обертку известным способом, с использованием любого известного материала или сочетания материалов, включая целлофан, полимерные пленки или, например, полиэтиленовые или полипропиленовые металлизированные полимерные пленки и ламинированные полимерные пленки, но не ограничиваясь перечисленными материалами. Контейнеры по изобретению могут быть обернуты обертками, включающими в себя одну или более отрывную ленту. Одна или более отрывных лент могут продолжаться в поперечном или продольном направлении по периметру контейнера. Наружные и внутренние поверхности наружного корпуса и внутреннего выдвижного элемента могут содержать название компании-изготовителя или логотипы, товарные знаки, рекламные лозунги и прочую информацию для потребителя и отличительные признаки, нанесенные при помощи печати, рельефного тиснения, гравировки или других способов украшения (например, с применением этикеток или наклеек). Внутренние и наружные поверхности первого и второго отделений внутреннего выдвижного элемента могут быть снабжены печатной информацией или иначе украшены, одинаково или разными способами. Например, если первое и второе отделения содержат разные потребительские изделия, внутренние поверхности первого и второго отделений предпочтительно могут содержать различную печатную информацию, чтобы подчеркнуть, что в них содержатся разные изделия. Кроме того, если одно из отделений внутреннего выдвижного элемента - первое или второе - содержит множество потребительских изделий, а другое отделение внутреннего выдвижного элемента представляет собой отделение для мусора, то отделение для мусора предпочтительно может быть снабжено печатной информацией или иначе украшено каким-либо способом, отличным от украшения другой части контейнера, чтобы дать информацию о его функции и тем самым воспрепятствовать разбрасыванию мусора потребителем. Например,внутренние поверхности отделения для мусора могут иметь другой цвет, отличный от остальной части контейнера. В противоположность контейнерам выдвижного типа, раскрытым в патенте США 2058710 и патенте США 0059915, и первое, и второе отделения внутреннего выдвижного элемента контейнеров выдвижного типа с двумя отделениями доступны в открытом положении. Это позволяет снизить или устранить необходимость в нанесении печатной информации и других украшениях наружных поверхностей наружного корпуса и внутреннего выдвижного элемента с целью снижения вероятности того, что потребитель по ошибке откроет "не то" отделение, тем самым максимально увеличивая площадь наружной поверхности внутреннего выдвижного элемента и наружного корпуса, доступной для размещения рекламы и другой информации о продукте, что является преимуществом. Наружный корпус и внутренний выдвижной элемент могут иметь, по существу, форму параллелепипеда, с прямоугольными продольными и поперечными кромками. В качестве альтернативы, наружный корпус и внутренний выдвижной элемент могут содержать одну или более скругленных продольных кромок, скругленных поперечных кромок, скошенных продольных кромок, скошенных поперечных кромок или их сочетания. Например, с помощью нанесения известным способом специальных линий на заготовки из слоистого материала, из которых затем складывают наружный корпус и внутренний выдвижной элемент контейнера, можно изготовить контейнер выдвижного типа с множеством отделений по изобретению со скругленными кромками. Предпочтительно внутренние размеры наружного корпуса по существу равны внешним размерам внутреннего выдвижного элемента, так что в закрытом положении внутренние поверхности наружного корпуса плотно прилегают к поверхностям внутреннего выдвижного элемента. В процессе использования силы трения, возникающие между наружной поверхностью внутреннего выдвижного элемента и прилегающей к ней внутренней поверхностью наружного корпуса, препятствуют скольжению внутреннего выдвижного элемента между закрытым и открытым положением. Это предотвращает самопроизвольное открывание и закрывание контейнера без приложения положительного усилия потребителем. Контейнеры выдвижного типа с двумя отделениями по изобретению могут также дополнительно содержать систему ароматизации. Система ароматизации может выпускать ароматическое вещество при открывании контейнера выдвижного типа с двумя отделениями, при закрывании контейнера или в обоих случаях - и при открывании, и при закрывании контейнера выдвижного типа с двумя отделениями. На протяжении данного описания под термином "ароматическое вещество" подразумевается любая субстанция, способная вызвать обонятельные ощущения, включая отдушки, благовония, духи, дезодоранты,ароматизаторы и др. Предпочтительно, чтобы данные ароматические вещества вызывали и обонятельные, и вкусовые ощущения. Подходящие системы ароматизации для размещения в контейнерах выдвижного типа с двумя отделениями по изобретению известны в данной области техники и описаны, например, в WO-A22007/029120 и WO-A2-2007/026260. Если внутренние размеры наружного корпуса, по существу, равны внешним размерам внутреннего выдвижного элемента, то контейнеры выдвижного типа с двумя отделениями по изобретению предпочтительно могут содержать систему ароматизации, выделяющую аромат как при открывании, так и при закрывании упаковки, в результате трения между наружными поверхностями внутреннего выдвижного элемента и плотно прилегающими к ним внутренними поверхностями наружного корпуса. Например,система ароматизации может быть выполнена посредством печати или другого способа нанесения одного или более микроинкапсулированных ароматизаторов по меньшей мере на одну из наружных поверхностей внутреннего выдвижного элемента по меньшей мере одну из внутренних поверхностей наружного корпуса или на сочетание данных поверхностей. В качестве альтернативы или дополнительно контейнер выдвижного типа с двумя отделениями по изобретению может содержать системы ароматизации, включая: системы ароматизации типа "оторви ленту", такие как описанные в WO-A2-2007/026260 и US-4-4717017, в которых ароматическое вещество выделяется при снятии отрывной ленты в составе внешней обертки контейнера; системы ароматизации типа "оторви и понюхай", в которых ароматическое вещество выделяется, когда потребитель физически разделяет две полосы пленки, бумаги или другого материала, между которыми расположены микроинкапсулированные ароматизаторы; и системы ароматизации типа "потри и понюхай", в которых ароматическое вещество выделяется, когда потребитель скребет или трет бумагу, пленку или другой материал,на который нанесены один или более микроинкапсулированных ароматизаторов; но не ограничиваясь данными системами. Системы ароматизации могут выделять любые подходящие ароматические вещества. Примерами подходящих запахов являются запахи ментола, табака, кудрявой мяты, перечной мяты и др. Далее изобретение будет описано более подробно в качестве примера и со ссылками на прилагаемые чертежи. На фиг. 1 представлен вид в перспективе пустого контейнера выдвижного типа с множеством отделений согласно первому варианту осуществления изобретения, внутренний выдвижной элемент которого находится в закрытом положении. На фиг. 2 представлен вид в перспективе контейнера по фиг. 1 в открытом положении. На фиг. 3 представлен вид в плане заготовки из слоистого картона для изготовления наружного корпуса контейнеров, представленных на фиг. 1, 2 и 7. На фиг. 4 представлен вид в плане первой заготовки из слоистого картона для изготовления первой части внутреннего выдвижного элемента контейнера по фиг. 1 и 2. На фиг. 5 представлен вид в плане второй заготовки из слоистого картона для формирования второй части внутреннего выдвижного элемента контейнера по фиг. 1 и 2. На фиг. 6 представлен вид в перспективе первой и второй частей внутреннего выдвижного элемента контейнера по фиг. 1 и 2, выполненных из заготовок, показанных на фиг. 4 и 5, соответственно. На фиг. 7 представлен вид в перспективе пустого контейнера выдвижного типа с множеством отделений согласно второму варианту осуществления изобретения, в открытом положении. На фиг. 8 представлен вид в плане первой заготовки из ламинированного картона для образования первой части внутреннего выдвижного элемента контейнера по фиг. 7. На фиг. 9 представлен вид в плане второй заготовки из ламинированного картона для образования второй части внутреннего выдвижного элемента контейнера по фиг. 7. На фиг. 10 представлен вид в перспективе первой и второй частей внутреннего выдвижного элемента контейнера по фиг. 7, выполненных из заготовок, показанных на фиг. 8 и 9, соответственно. Контейнер 2 с наружным корпусом и выдвижным элементом согласно первому варианту осуществления изобретения, показанный на фиг. 1 и 2, имеет форму прямоугольного параллелепипеда и содержит наружный корпус 4 и внутренний выдвижной элемент 6, расположенный внутри наружного корпуса 4. Наружный корпус 4 имеет переднюю стенку 8 и противолежащую заднюю стенку 10, левую боковую стенку 12 и противолежащую правую боковую стенку 14, а также нижнюю стенку 16. Стенки 8, 10,12, 14, 16 наружного корпуса 4 образуют чашеобразное гнездо с открытым верхним прямоугольным концом 18, образованным верхними поперечными свободными кромками передней стенки 8, задней стенки 10, левой боковой стенки 12 и правой боковой стенки 12, в которое вставлен внутренний выдвижной элемент 6. Пара противолежащих вырезов 22 обеспечена у верхнего конца наружного корпуса 4 вдоль свободных кромок его левой (12) и правой (14) боковых стенок. Термины "передний", "задний", "верхний", "нижний" используются для описания относительного положения элементов контейнера 2 по первому варианту осуществления изобретения, когда контейнер 2 держат вертикально, открытым концом 18 наружного корпуса 4 вверх. В нижеследующем описании контейнера 2, согласно первому варианту осуществления изобретения, данные термины используются независимо от фактического пространственного положения контейнера 2, его наружного корпуса 4 или внутреннего выдвижного элемента 6, показанных на фиг. 1-6. Внутренний выдвижной элемент 6 контейнера 2, показанный на фиг. 1 и 2, имеет заднюю стенку 24,левую боковую стенку 26 и противолежащую правую боковую стенку 28, верхнюю стенку 30 и противолежащую нижнюю стенку 32. Стенки 24, 26, 28, 30, 32 внутреннего выдвижного элемента 6 образуют лоток, который может скользить в продольном направлении внутри наружного корпуса 4, между закрытым положением (фиг. 1) и открытым положением (фиг. 2). Как показано на фиг. 2, пара противолежащих вырезов 34 обеспечена вдоль продольных свободных кромок левой (26) и правой (28) боковых стенок внутреннего выдвижного элемента, вблизи его верхней стенки 30. Выполненная как одно целое поперечная перегородка 36 продолжается между левой (26) и правой(28) боковыми стенками внутреннего выдвижного элемента 6 вблизи его нижней стенки 32. Перегородка 36 делит внутренность внутреннего выдвижного элемента 6 на два отделения: большое первое отделение 38, которое продолжается в продольном направлении от перегородки 36 до верхней стенки 30 внутреннего выдвижного элемента 6, и малое второе отделение 40, продолжающееся в продольном направлении от перегородки 36 до нижней стенки 32 внутреннего выдвижного элемента 6. Открытые передние поверхности первого (38) и второго (40) отделений внутреннего выдвижного элемента 6 выполняют роль первого и второго отверстий для доступа в контейнер, соответственно, через которые в открытом положении можно получить доступ во внутренность первого (38) и второго (40) отделений. Отдельная крышка 42 первого отделения, расположенная параллельно задней стенке 24 внутреннего выдвижного элемента 6, продолжается от перегородки 36 до верхней стенки 30 внутреннего выдвижного элемента 6. Крышка 42 первого отделения имеет первый участок 44, прикрепленный к перегородке 36, и второй участок 46, соединенный с первым участком крышки по поперечной линии перегиба. Как показано на фиг. 2, центральная прорезь 48 обеспечена вдоль поперечной свободной кромки второго участка 46 крышки 42 первого отделения, вблизи верхней стенки 30 внутреннего выдвижного элемента. В закрытом положении, представленном на фиг. 1, внутренний выдвижной элемент 6 размещен внутри наружного корпуса 4, при этом передняя стенка 8, задняя стенка 10, левая боковая стенка 12, правая боковая стенка 14 и нижняя стенка 16 наружного корпуса 4 прилегают к крышке 42 первого отделения, задней стенке 24, левой боковой стенке 26, правой боковой стенке 28 и нижней стенке 32, соответственно, внутреннего выдвижного элемента 6, и расположены поверх на них. Как показано на фиг. 1,первый (44) и второй (46) участки крышки 42 первого отделения, перекрывающие переднюю поверхность первого отделения 38 внутреннего выдвижного элемента 6, и открытая передняя поверхность второго отделения 40 внутреннего выдвижного элемента 6 в закрытом положении закрыты передней стенкой 8 наружного корпуса. Следовательно, внутренность как первого (38), так и второго (40) отделений внутреннего выдвижного элемента 6 в закрытом положении (фиг. 1) недоступны. В открытом положении (фиг. 2) нижняя стенка 32 внутреннего выдвижного элемента 6 отнесена от нижней стенки 16 наружного корпуса 4, и участок первого отделения 38 внутреннего выдвижного элемента 6, закрытый вторым участком 46 крышки 42 первого отделения, выступает из наружного корпуса 4 через его открытый верхний конец 18. Как показано на фиг. 2, относительное положение внутреннего выдвижного элемента 6 и наружного корпуса 4 в открытом положении таково, что открытая передняя поверхность второго отделения 40 внутреннего выдвижного элемента 6, по существу, совмещена с третьим продолговатым отверстием 20 для доступа контейнера, обеспеченным в передней стенке 8 наружного корпуса 4. Как показано на фиг. 1 и 2, третье отверстие 20 для доступа продолжается поперек передней стенки 8 наружного корпуса, по направлению к его левой (12) и правой (14) боковым стенкам. Когда контейнер 2 находится в открытом положении (фиг. 2), потребитель получает доступ внутрь первого отделения 38 внутреннего выдвижного элемента 6 путем поворота второго участка 46 крышки 42 первого отделения вокруг линии перегиба, отделяя его от первого участка 44 крышки, а также получает доступ внутрь второго отделения 40 внутреннего выдвижного элемента 6 через третье отверстие 20 для доступа, обеспеченное в передней стенке 8 наружного корпуса 4. Следовательно, внутренность как первого (38), так и второго (40) отделений внутреннего выдвижного элемента 6 доступны в открытом положении (фиг. 2). В процессе использования, когда внутренний выдвижной элемент находится в закрытом положении(фиг. 1), потребитель удерживает наружный корпус 4 контейнера 2 одной рукой и захватывает левую(26) и правую (28) боковые стенки внутреннего выдвижного элемента 6 большим и указательным пальцами другой руки, через противолежащие вырезы 22, выполненные в левой (12) и правой (14) боковых стенках наружного корпуса 4. Для открывания контейнера 2 потребитель тянет внутренний выдвижной элемент 6 наружу, от наружного корпуса 6, через его открытый верхний конец 18, в направлении, показанном широкой стрелкой на фиг. 1, чтобы переместить внутренний выдвижной элемент 6 относительно наружного корпуса 4 от закрытого положения по фиг. 1 в открытое положение, представленное на фиг. 2,совмещая тем самым открытую переднюю поверхность второго отделения 40 внутреннего выдвижного элемента 6 с третьим отверстием 20 для доступа в передней стенке 8 наружного корпуса 4. При необходимости, в качестве альтернативы или дополнительно к паре противолежащих вырезов 22, обеспеченных вдоль поперечных свободных кромок левой (12) и правой (14) боковых стенок наружного корпуса, в нижней стенке 16 наружного корпуса 4 может быть обеспечено отверстие (не показано на чертежах), через которое потребитель может нажать на нижнюю стенку 32 внутреннего выдвижного элемента 6, чтобы открыть контейнер 2. Наружное поперечное сечение внутреннего выдвижного элемента 6 контейнера 2 согласно первому варианту осуществления изобретения, по существу, равно внутреннему поперечному сечению наружного корпуса 4, так что во время открывания и закрывания контейнера 2 силы трения, возникающие между наружной поверхностью внутреннего выдвижного элемента 6 и внутренней поверхностью наружного корпуса 4, препятствуют скольжению внутреннего выдвижного элемента 6 относительно наружного корпуса 4, пока потребитель не приложит положительное усилие. Как более подробно описано ниже, контейнер 2 дополнительно содержит средство удерживания для предотвращения выдвижения внутреннего выдвижного элемента 6 относительно наружного корпуса 4 за пределы положения, показанного на фиг. 2. Как только контейнер 2 приведен в открытое положение(фиг. 2), потребитель захватывает второй участок 46 крышки 42 первого отделения, продолжающийся поперек передней поверхности первого отделения 38 внутреннего выдвижного элемента 6, и поворачивает его назад, чтобы получить доступ к курительным принадлежностям или другим потребительским изделиям (не показанным на чертеже), расположенным в первом отделении. Вырез, обеспеченный вдоль поперечной свободной кромки второго участка 46 крышки 42 первого отделения, содействует повороту потребителем второго участка 46 крышки 42 первого отделения 42. Затем, в процессе использования,противолежащие вырезы 34, обеспеченные вдоль продольных свободных кромок левой (26) и правой(28) боковых стенок внутреннего выдвижного элемента 6, содействуют извлечению потребительских изделий (не показанных на чертеже), находящихся в первом отделении 38 внутреннего выдвижного элемента 6, из контейнера 2. Выполненная за одно целое заготовка из ламинированного картона, из которой может быть сформирован наружный корпус 4 контейнера 2 по фиг. 1 и 2, показана на фиг. 3. Выполненные за одно целое заготовки из ламинированного картона, из которых могут быть сформированы первое отделение 38, второе отделение 40 и перегородка 36, а также крышка 42 первого отделения внутреннего выдвижного элемента 6 контейнера 2 по фиг. 1 и 2 показаны на фиг. 4 и 5, соответственно. Соответствующие номера ссылочных позиций используются на фиг. 3, 4 и 5 для элементов заготовок, аналогичных или имеющих отношение к элементам наружного корпуса 4 и внутреннего выдвижного элемента 6 описанного выше контейнера 2 по фиг. 1 и 2. Заготовки включают в себя различные панели, клапаны и язычки (обозначенные жирным шрифтом на фиг. 3, 4 и 5), которые после того как их складывают по соответствующим линиям сгиба (показанным пунктиром на фиг. 3, 4 и 5) и скрепляют клеем(показано перекрестной штриховкой на фиг. 3 и 4) обычным способом, образуют наружный корпус 4 и внутренний выдвижной элемент 6 контейнера 2, показанного на фиг. 1 и 2. На всем протяжении данного описания термин "линия сгиба" используется для обозначения линии, образованной, например, фальцовкой, биговкой, перфорированием, тиснением или другими способами сжатия, надрезания или разупрочнения заготовки. Заготовка, представленная на фиг. 3, для изготовления наружного корпуса 4 контейнера 2, показанного на фиг. 1 и 2, имеет панель 8 передней стенки, панель 10 задней стенки, панель 12 левой боковой стенки, внутреннюю панель 14 а правой боковой стенки, наружную панель 14b правой боковой стенки,внутреннюю панель 16 а нижней стенки и наружную панель 16b нижней стенки, которые при складывании заготовки образуют соответствующие стенки наружного корпуса 4. Как показано на фиг. 3, заготовка дополнительно содержит по паре нижних закрывающих язычков 50 и верхних удерживающих язычков 52, соединенных с верхней и нижней кромками, соответственно, панели 12 левой боковой стенки и наружной панели 14b правой боковой стенки по линиям сгиба, и пару верхних усиливающих клапанов 54, соединенных с верхними кромками панелей передней (8) и задней (10) стенок по линиям сгиба. Для образования наружного корпуса 4 верхние усиливающие клапаны 54 складывают на 180 градусов и прикрепляют к внутренней поверхности панели 8 передней стенки и панели 10 задней стенки. Затем панели передней стенки 8, задней стенки 10, левой боковой стенки 12, внутреннюю панель 14 а правой боковой стенки и наружную панель 14b правой боковой стенки складывают, образуя полый элемент трубчатого типа, и прикрепляют наружную панель 14b правой боковой стенки к внутренней панели 14 а правой боковой стенки. Затем внутреннюю панель 16 а нижней стенки, наружную панель 16b нижней стенки и нижние закрывающие клапаны 50 складывают на 90 градусов и скрепляют известным способом,чтобы закрыть нижний конец полого элемента трубчатого типа, образуя тем самым дно наружного корпуса 4. Наконец, верхние удерживающие клапаны 52 складывают на 180 градусов, так что они опираются на внутреннюю поверхность панели 12 левой боковой стенки и наружную панель 14b правой боковой стенки в сформированном наружном корпусе 4. Линии сгиба, образованные между верхними усиливающими клапанами 54 и верхними удерживающими клапанами 52, панелями передней (8) и задней (10) стенок и панелью 12 левой боковой стенки и наружной панелью 14b правой боковой стенки заготовки, предпочтительно обеспечивают аккуратные,гладкие свободные кромки передней стенки 8, задней стенки 10, левой боковой стенки 12 и правой боковой стенки 14, соответственно, сформированного наружного корпуса 4 контейнера. Заготовка, представленная на фиг. 4, для образования первого отделения 38, второго отделения 40 и перегородки 36 внутреннего выдвижного элемента 6 контейнера 2, показанного на фиг. 1 и 2, имеет панель 24 передней стенки, внутреннюю (26 а) и наружную (26b) панели левой боковой стенки, внутреннюю (28 а) и наружную (28b) панели правой боковой стенки, внутреннюю (30 а) и наружную (30b) панели верхней стенки и внутреннюю (32 а) и наружную (32b) панели нижней стенки, которые при складывании заготовки образуют соответствующие стенки внутреннего выдвижного элемента 6. Как показано на фиг. 4, заготовка также включает в себя пару нижних закрывающих язычков 56,которые присоединены к противолежащим боковым кромкам наружной панели 32b нижней стенки по линиям сгиба, пару верхних закрывающих язычков 58, соединенных с верхними кромками наружных панелей левой боковой стенки (26b) и правой боковой стенки (28b) по линиям сгиба, и пару усиливающих клапанов 60 задней стенки, которые соединены с продольными кромками внутренних панелей левой боковой стенки (26 а) и правой боковой стенки (28 а), на расстоянии от наружных панелей левой боковой стенки (26b) и правой боковой стенки (28b), по линиям сгиба. Заготовка также содержит панель 62 нижней стенки перегородки, панель 64 передней стенки перегородки и пару противолежащих боковых клапанов 66 перегородки, соединенных с боковыми сторонами панели 62 нижней стенки перегородки по линиям сгиба, которые при складывании заготовки образуют перегородку 36 во внутреннем выдвижном элементе 6, которая делит его внутренность на большое первое отделение 38 и малое второе отделение 40. Как показано на фиг. 4, панель 62 нижней стенки перегородки присоединена к внутренней панели 32 а нижней стенки заготовки посредством соединительной панели 68, которую во время сборки заготовки складывают так, что она накладывается поверх задней стенки 24 внутреннего выдвижного элемента 6 в его втором отделении, и которая отделяет перегородку 36 от нижней стенки 32 внутреннего выдвижного элемента 6, обеспечивая между ними расстояние. Различные панели, язычки и клапаны заготовки, представленной на фиг. 4, складывают и скрепляют, образуя первое отделение 38, второе отделение 40 и перегородку 36 внутреннего выдвижного элемента 6 контейнера 2 по первому варианту осуществления изобретения (фиг. 1 и 2). Во время сборки заготовки противолежащие клапаны 66 боковых стенок перегородки прикрепляют к внутренней поверхности панелей внутренней левой (26 а) и внутренней правой (28 а) боковых стенок. Это позволяет гарантировать, что первое (38) и второе (40) отделения внутреннего выдвижного элемента 6 контейнера 2 будут изолированы друг от друга, тем самым уменьшая или предотвращая взаимное загрязнение содержимого первого (38) и второго (40) отделений внутреннего выдвижного элемента 6 во время использования контейнера 2, что является преимуществом. Это особенно желательно в вариантах осуществления изобретения, в которых первое отделение 38 внутреннего выдвижного элемента 6 контейнера содержит множество потребительских изделий, таких как, например, курительные принадлежности, а второе отделение 40 внутреннего выдвижного элемента 6 является отделением для мусора, содержащим остатки одного или более потребительских изделий после использования, например, окурки одной или более использованных курительных изделий. Наличие противолежащих клапанов 66 боковых стенок перегородки вместе с внутренней панелью 32 а нижней стенки, панели 62 нижней стенки перегородки и соединительной панели 68 также позволяет нанести печатный рисунок и на внутренние поверхности второго отделения 40 внутреннего выдвижного элемента 6, и на наружные поверхности внутреннего выдвижного элемента 6 с помощью выполнения печати лишь на одной стороне представленной на фиг. 4 заготовки, т.е. без необходимости в двусторонней печати на заготовке, что является преимуществом. Линии сгиба, образованные между внутренней (26 а) и наружной (26b) панелями левой боковой стенки и внутренней (28 а) и наружной (28b) панелями правой боковой стенки, между внутренней (30 а) и наружной (30b) панелями верхней стенки и внутренней (32 а) и наружной (32b) панелями нижней стенки заготовки, обеспечивают аккуратные, гладкие свободные кромки левой боковой стенки 26, правой боковой стенки 28, верхней стенки 30 и нижней стенки 32, соответственно, сформированного внутреннего выдвижного элемента 6 контейнера 2, что является преимуществом. Усиливающие клапаны 60 задней стенки, которые во время сборки заготовки складывают так, что они оказываются поверх задней стенки 24 внутреннего выдвижного элемента 6 в первом отделении 38,обеспечивают дополнительную площадь поверхности, на которой можно разместить печатную информацию, например, о составе или способе использования потребительских изделий, содержащихся в первом отделении внутреннего выдвижного элемента 6 контейнера 2, что является преимуществом. Наличие усиливающих клапанов 60 задней стенки вместе с внутренней панелью 26 а левой боковой стенки, панели 28 а правой боковой стенки и внутренней панели 30 а верхней стенки позволяет нанести печатный рисунок как на внутренние поверхности задней стенки 24, левой боковой стенки 26, правой боковой стенки 28 и верхней стенки 30 первого отделения 38 внутреннего выдвижного элемента 6, так и на наружные поверхности внутреннего выдвижного элемента 6 с помощью выполнения печати лишь на одной стороне представленной на фиг. 4 заготовки, т.е. без необходимости в двусторонней печати на заготовке, что является преимуществом. В отсутствие, например, усиливающих клапанов 60 задней стенки было бы необходимо производить печать на обеих сторонах заготовки, показанной на фиг. 4, чтобы обеспечить печатный рисунок на внутренней поверхности задней стенки 24 внутреннего выдвижного элемента 6 и наружных поверхностях одной или более из следующих стенок: задней стенки 24, левой боковой стенки 26,правой боковой стенки 28, верхней стенки 30 и нижней стенки 32 внутреннего выдвижного элемента 6. В контейнере 2, представленном на фиг. 1 и 2, усиливающие клапаны 60 задней стенки имеют одинаковые размеры, и ширина каждого из них составляет примерно половину ширины задней стенки 24 внутреннего выдвижного элемента 6, так что в сформированном внутреннем выдвижном элементе 6 продольные свободные кромки усиливающих клапанов 60 задней стенки упираются друг в друга. Однако следует отметить, что контейнеры по изобретению могут иметь внутренние скользящие элементы с одним или более усиливающим клапаном задней стенки другого размера. Например, внутренний выдвижной элемент может содержать единственный усиливающий клапан задней стенки, ширина которого, по существу, равна ширине задней стенки, и который соединен с внутренней панелью левой боковой стенки, внутренней панелью правой боковой стенки или внутренней панелью верхней стенки внутреннего выдвижного элемента по линии сгиба. Следует также понимать, что контейнеры по изобретению могут содержать внутренние скользящие элементы, в которых нет усиливающих клапанов 60 задней стенки. Кроме того, из соображений уменьшения количества материала, требуемого для образования внутреннего выдвижного элемента 6 контейнера 2 (фиг. 1 и 2), и для содействия складыванию заготовки, показанной на фиг. 4, следует понимать, что одного или более из следующих элементов - наружной панели 26b левой боковой стенки, наружной панели 28b правой боковой стенки или наружной панели 30b верхней стенки - также может не быть. Заготовка, показанная на фиг. 5, для образования крышки 42 первого отделения внутреннего выдвижного элемента 6, имеет панель 44 первого участка крышки и панель 46 второго участка крышки,которые соединены между собой по линии перегиба 8 (показанной жирным пунктиром на фиг. 5), и пару противолежащих удерживающих язычков 70, которые присоединены к боковым кромкам панели 44 первого участка крышки по линиям сгиба. Для образования внутреннего выдвижного элемента 6 контейнера 2 по фиг. 1 и 2, противолежащие удерживающие язычки 70 заготовки для образования крышки 42 первого отделения, показанной на фиг. 5, складывают на 90 градусов. Как показано на фиг. 6, затем панель 44 первого участка крышки и противолежащие удерживающие язычки 70 заготовки крышки 42 первого отделения внутреннего выдвижного элемента 6 прикрепляют к наружным поверхностям панели 64 передней стенки перегородки и панелей левой (26) и правой (28) боковых стенок, соответственно, на складываемой заготовке, чтобы получить первое отделение 38, второе отделение 40 и перегородку 36 внутреннего выдвижного элемента 6. Для уменьшения количества материала, требуемого для изготовления внутреннего выдвижного элемента 6 контейнера 2, второй участок 46 крышки 42 первого отделения внутреннего выдвижного элемента 6 может отсутствовать. Затем готовый внутренний выдвижной элемент 6 (фиг. 6) вставляют в готовый наружный корпус 4 через его открытый верхний конец 18, образуя контейнер 2 согласно первому варианту осуществления изобретения (фиг. 1 и 2). Следует отметить, что точный порядок, в котором различные панели, клапаны и язычки цельных заготовок из слоистого картона, показанных на фиг. 3, 4 и 5, складывают и крепят друг к другу, образуя наружный корпус 4 и внутренний выдвижной элемент 6 контейнера 2 по фиг. 1 и 2, может варьироваться в зависимости, например, от оборудования, используемого для производства контейнера 2. Следует также отметить, что цельные заготовки из слоистого картона, показанные на фиг. 3, 4 и 5, при желании можно складывать вручную, для формирования наружного корпуса 4 и внутреннего выдвижного элемента 6 контейнера 2 по фиг. 1 и 2. Верхние удерживающие клапаны 52 наружного корпуса 4 не крепят к внутренней поверхности па- 15018682 нели 12 левой боковой стенки и наружной панели 14b правой боковой стенки наружного корпуса 4. Это позволяет обеспечить, чтобы противолежащие верхние удерживающие клапаны 52 наружного корпуса 4 начинали взаимодействовать с противолежащими удерживающими язычками 70 внутреннего выдвижного элемента 6, как только внутренний выдвижной элемент 6 будет вставлен в наружный корпус 4, как описано далее. В процессе использования, как только внутренний выдвижной элемент 6 достигает открытого положения (фиг. 2), сложенные внутрь верхние удерживающие клапаны 52 наружного корпуса 4 зацепляются с удерживающими язычками 70 внутреннего выдвижного элемента 6, предпочтительным образом препятствуя выдвижению внутреннего выдвижного элемента 6 относительно наружного корпуса 4 за открытое положение. Данное взаимодействие между верхними удерживающими клапанами 52 наружного корпуса 4 и удерживающими язычками 70 внутреннего выдвижного элемента 6 препятствует извлечению внутреннего выдвижного элемента 6 контейнера 2 из наружного корпуса. Контейнер 72 с наружным корпусом и выдвижным элементом согласно второму варианту осуществления изобретения (фиг. 7) имеет конструкцию, аналогичную контейнеру с наружным корпусом и выдвижным элементом согласно первому варианту осуществления изобретения (фиг. 1 и 2). Соответствующие номера ссылочных позиций использованы на фиг. 7, 8 и 9 для элементов контейнера с наружным корпусом и выдвижным элементом согласно второму варианту осуществления и заготовок его внутреннего выдвижного элемента, которые аналогичны или родственны элементам контейнера с наружным корпусом и выдвижным корпусом согласно первому варианту осуществления изобретения и заготовок его внутреннего выдвижного элемента, представленным на фиг. 1, 3, 4 и 5 и описанным ранее. Контейнер 72 выдвижного типа согласно второму варианту осуществления изобретения, представленному на фиг. 7, имеет форму прямоугольного параллелепипеда и содержит наружный корпус 4 и внутренний выдвижной элемент 6, расположенный внутри наружного корпуса 4. Наружный корпус 4 контейнера 72 согласно второму варианту осуществления изобретения идентичен наружному корпусу 4 контейнера 2 согласно первому варианту осуществления изобретения (фиг. 1 и 2). Как уже описано выше, наружный корпус 4 имеет переднюю стенку 8 и противолежащую заднюю стенку 10, левую боковую стенку 12 и противолежащую правую боковую стенку 14, а также нижнюю стенку 16. Стенки 8, 10, 12, 14, 16 наружного корпуса 4 образуют чашеобразное гнездо с открытым верхним прямоугольным концом 18, образованным верхними поперечными свободными кромками передней стенки 8, задней стенки 10, левой боковой стенки 12 и правой боковой стенки 12, в которое вставляют внутренний выдвижной элемент 6. Пара противолежащих вырезов 22 обеспечена у верхнего конца наружного корпуса 4 вдоль свободных кромок его левой (12) и правой (14) боковых стенок. Термины "передний", "задний", "верхний", "нижний" используются для описания относительного положения элементов контейнера 72 по второму варианту осуществления изобретения, когда контейнер 2 держат вертикально, открытым концом 18 наружного корпуса 4 контейнера 72 вверх. В нижеследующем описании контейнера 72, согласно второму варианту осуществления изобретения, данные термины используются независимо от фактического пространственного положения контейнера 72, его наружного корпуса 4 или внутреннего выдвижного элемента 6, показанных на фиг. 7-10. Внутренний выдвижной элемент 6 контейнера 72, показанного на фиг. 7, имеет заднюю стенку 24,левую боковую стенку 26 и противолежащую правую боковую стенку 28, верхнюю стенку 30 и противолежащую нижнюю стенку 32. Стенки 24, 26, 28, 30, 32 внутреннего выдвижного элемента 6 образуют лоток, который может скользить в продольном направлении внутри наружного корпуса 4, между закрытым положением и открытым положением, показанным на фиг. 7. Как показано на фиг. 7, пара противолежащих вырезов 34 обеспечена вдоль продольных свободных кромок левой (26) и правой (28) боковых стенок внутреннего выдвижного элемента 6, вблизи его верхней стенки 30. Внутренний выдвижной элемент 6 контейнера 72 по второму варианту осуществления изобретения содержит большое первое отделение 38 и малое второе отделение 40. Большое первое отделение 38 продолжается в продольном направлении от верхней стенки 30 внутреннего выдвижного элемента 6 до нижней стенки 62 а первого отделения, которая продолжается в поперечном направлении между левой (26) и правой (28) боковыми стенками внутреннего выдвижного элемента 6, вблизи его нижней стенки 32. Второе отделение 40 продолжается в продольном направлении от верхней стенки 62b второго отделения,которая продолжается в поперечном направлении между левой (26) и правой (28) боковыми стенками внутреннего выдвижного элемента 6, параллельно нижней стенке 62 а первого отделения и вблизи нее, до нижней стенки 32 внутреннего выдвижного элемента 6. Открытые передние поверхности первого (38) и второго (40) отделений внутреннего выдвижного элемента 6 выполняют роль первого и второго отверстий для доступа в контейнер, соответственно, через которые можно получить доступ во внутренность первого (38) и второго (40) отделений в открытом положении. Крышка 42 первого отделения, расположенная параллельно задней стенке 24 внутреннего выдвижного элемента 6, продолжается от нижней стенки 62 а первого отделения до верхней стенки 30 внутреннего выдвижного элемента 6. Крышка 42 первого отделения имеет первый участок 44, прикрепленный к нижней стенке 62 а первого отделения по поперечной линии перегиба, и второй участок 46, соединенный с первым участком 44 крышки по поперечной линии перегиба. Как показано на фиг. 7, центральный вырез 48 обеспечен вдоль поперечной свободной кромки второго участка 46 крышки 42 первого отделения,- 16018682 вблизи верхней стенки 30 внутреннего выдвижного элемента 6. Крышка 74 второго отделения, расположенная параллельно задней стенке 24 внутреннего выдвижного элемента 6, соединена с нижней стенкой 32 внутреннего выдвижного элемента 6 по поперечной линии перегиба и продолжается от нижней стенки 32 внутреннего выдвижного элемента 6 до верхней стенки 62b второго отделения. Как показано на фиг. 10, центральный выступ, или язычок, обеспечен вдоль поперечной свободной кромки крышки 74 второго отделения, вблизи верхней стенки 62b второго отделения. В закрытом положении, представленном на фиг. 1, внутренний выдвижной элемент 6 контейнера 72 по второму варианту осуществления изобретения размещен внутри наружного корпуса 4, при этом передняя стенка 8, задняя стенка 10, левая боковая стенка 12, правая боковая стенка 14 и нижняя стенка 16 наружного корпуса 4 прилегают к крышке 42 первого отделения и крышке 74 второго отделения, задней стенке 24, левой боковой стенке 26, правой боковой стенке 28 и нижней стенке 32, соответственно, внутреннего выдвижного элемента 6, и расположены поверх них. Первый (44) и второй (46) участки крышки 42 первого отделения, которые перекрывают переднюю поверхность первого отделения 38 внутреннего выдвижного элемента 6, и крышка 74 второго отделения, которая перекрывает переднюю поверхность второго отделения 40 внутреннего выдвижного элемента 6, в закрытом положении закрыты передней стенкой 8 наружного корпуса 4. Следовательно, внутренность как первого (38), так и второго (40) отделений внутреннего выдвижного элемента 6 в закрытом положении недоступны; в закрытом положении контейнер 72 согласно второму варианту осуществления изобретения, по существу, идентичен по внешнему виду контейнеру 2 по первому варианту осуществления изобретения, показанному на фиг. 1. В открытом положении (фиг. 7) нижняя стенка 32 внутреннего выдвижного элемента 6 контейнера 72 согласно второму варианту осуществления изобретения отнесена на расстояние от нижней стенки 16 наружного корпуса 4, и участок первого отделения 38 внутреннего выдвижного элемента 6, закрытый вторым участком 46 крышки 42 первого отделения, выступает наружу из наружного корпуса 4 через его открытый верхний конец 18. Как показано на фиг. 7, относительное положение внутреннего выдвижного элемента 6 и наружного корпуса 4 в открытом положении таково, что крышка 74 второго отделения, перекрывающая переднюю поверхность второго отделения 40 внутреннего выдвижного элемента 6 по существу выровнено с третьим продолговатым отверстием 20 для доступа контейнера, обеспеченным в передней стенке 8 наружного корпуса 4. Как показано на фиг. 7, третье отверстие 20 для доступа продолжается поперек передней стенки 8 наружного корпуса, к его левой (12) и правой (14) боковым стенкам. Когда контейнер 72 находится в открытом положении (фиг. 7), потребитель получает доступ внутрь первого отделения 38 внутреннего выдвижного элемента 6 путем поворота второго участка 46 крышки 42 первого отделения вокруг поперечной линии перегиба, отделяя его от первого участка 44 крышки. В открытом положении потребитель также получает доступ внутрь второго отделения 40 внутреннего выдвижного элемента 6 через третье отверстие 20 для доступа, обеспеченное в передней стенке 8 наружного корпуса, путем поворота крышки 74 второго отделения вокруг поперечной линии перегиба, по которой крышка 74 второго отделения соединена с нижней стенкой 32 внутреннего выдвижного элемента 6. Следовательно, внутренность как первого (38), так и второго (40) отделений внутреннего выдвижного элемента 6 контейнера 72 согласно второму варианту осуществления изобретения доступны в открытом положении (фиг. 7). В процессе использования, когда внутренний выдвижной элемент 6 закрыт, потребитель держит наружный корпус 4 контейнера 72 одной рукой и захватывает левую (26) и правую (28) боковые стенки внутреннего выдвижного элемента 6 большим и указательным пальцами другой руки за противолежащие вырезы 22, выполненные в левой (12) и правой (14) боковых стенках наружного корпуса 4. Для открывания контейнера 72 потребитель тянет внутренний выдвижной элемент 6 наружу, из наружного корпуса 4,через открытый верхний конец 18 наружного корпуса, чтобы переместить внутренний выдвижной элемент 6 относительно наружного корпуса 4, из закрытого положения в открытое положение, представленное на фиг. 7, совмещая тем самым крышку 74 второго отделения, перекрывающую переднюю поверхность второго отделения 40 выдвижного элемента 6, с третьим отверстием 20 для доступа в передней стенке 8 наружного корпуса 4. При необходимости, в качестве альтернативы или дополнительно к паре противолежащих вырезов 22, выполненных вдоль поперечных свободных кромок левой (12) и правой (14) боковых стенок наружного корпуса, в нижней стенке 16 наружного корпуса 4 может быть выполнено отверстие (не показано на чертежах), через которое потребитель может толкнуть нижнюю стенку 32 внутреннего выдвижного элемента 6, чтобы открыть контейнер 72. Как и по первому варианту осуществления изобретения, наружное поперечное сечение внутреннего выдвижного элемента 6 контейнера 72 согласно второму варианту осуществления изобретения, по существу, равно внутреннему поперечному сечению наружного корпуса 4, так что во время открывания и закрывания контейнера 72 силы трения, возникающие между наружной поверхностью внутреннего выдвижного элемента 6 и внутренней поверхностью наружного корпуса 4, препятствуют выдвижению внутреннего выдвижного элемента 6 относительно наружного корпуса 4, пока потребитель не приложит положительное усилие. Как описано ниже, контейнер 72 дополнительно содержит средство удерживания для предотвращения выдвижения внутреннего выдвижного элемента 6 относительно наружного корпуса 4 за открытое положение, показанное на фиг. 7. Как только контейнер 72 приведен в открытое положение (фиг. 7), потребитель захватывает второй участок 46 крышки 42 первого отделения, перекрывающей переднюю поверхность первого отделения 38 внутреннего выдвижного элемента 6, и поворачивает его назад, чтобы получить доступ к курительным принадлежностям или другим потребительским изделиям (не показаны на чертеже), содержащимся в первом отделении 38. Вырез 48, обеспеченный вдоль поперечной свободной кромки второго участка 46 крышки 42 первого отделения, содействует повороту потребителем второго участка 46 крышки 42 первого отделения 42. Затем, в процессе использования, противолежащие вырезы 34, обеспеченные вдоль продольных свободных кромок левой (26) и правой (28) боковых стенок внутреннего выдвижного элемента 6, содействуют извлечению потребительских изделий (не показаны),находящихся в первом отделении 38 внутреннего выдвижного элемента 6, из контейнера 72. Однако следует понимать, что в зависимости, например, от расположения потребительских изделий, содержащихся в первом отделении 38, противолежащих вырезов 34 может и не быть. Наружный корпус 4 контейнера 72 (фиг. 7) может быть выполнен из цельной заготовки, показанной на фиг. 3, вышеописанным способом. Цельные заготовки из слоистого картона, из которых могут быть выполнены: первое отделение 38 и крышка 42 первого отделения, а также второе отделение 40 и крышка 74 второго отделения внутреннего выдвижного элемента 6 контейнера 72 по фиг. 7, - показаны на фиг. 8 и 9, соответственно. Соответствующие номера ссылочных позиций использованы на фиг. 8 и 9 для элементов заготовок,аналогичных или имеющих отношение к элементам внутреннего выдвижного элемента 6 контейнера 72 по фиг. 7. Заготовки включают в себя различные панели, клапаны и язычки (обозначенные жирным шрифтом на фиг. 8 и 9), которые, после того как их складывают по соответствующим линиям сгиба (показанным пунктиром на фиг. 8 и 9) и скрепляют клеем (показано перекрестной штриховкой на фиг. 8 и 9) обычным способом, образуют наружный корпус 4 и внутренний выдвижной элемент 6 контейнера 72,показанного на фиг. 7. Представленная на фиг. 8 заготовка первого отделения 38 и крышки 42 первого отделения внутреннего выдвижного элемента 6 контейнера 72, показанного на фиг. 7, имеет панель 24 задней стенки, внутреннюю (26 а) и наружную (26b) панели левой боковой стенки, внутреннюю (28 а) и наружную (28b) панели правой боковой стенки, внутреннюю (30 а) и наружную (30b) панели верхней стенки, которые при складывании заготовки образуют соответствующие стенки внутреннего выдвижного элемента 6. Как показано на фиг. 8, заготовка также включает в себя пару верхних закрывающих язычков 58, которые соединены с верхними кромками наружных панелей левой (26b) и правой (28b) боковых стенок по линиям сгиба. Как показано на фиг. 8, заготовка также содержит панель 62 а нижней стенки первого отделения, которая соединена с панелью 24 задней стенки заготовки через соединительную панель 68 а. Во время сборки заготовки соединительную панель 68 а складывают так, что она оказывается поверх задней стенки 24 внутреннего выдвижного элемента 6 и отделяет панель 62 а нижней стенки первого отделения от нижних кромок задней стенки 24, а также наружных левой (26) и правой (28) боковых стенок внутреннего выдвижного элемента 6. Заготовка также дополнительно содержит панель 44 первого участка крышки, которая присоединена к панели 62 а нижней стенки первого отделения по поперечной линии сгиба, второй участок 46 крышки, соединенный с панелью 44 первого участка крышки по линии перегиба (показанной жирным пунктиром на фиг. 8), и пару противолежащих удерживающих язычков 70, которые присоединены к боковым кромкам панели 44 первого участка крышки по линиям сгиба. Различные панели, язычки и клапаны заготовки, представленной на фиг. 8, складывают и скрепляют, образуя первое отделение 38 и крышку 42 первого отделения внутреннего выдвижного элемента 6 контейнера 72 по второму варианту осуществления изобретения (фиг. 7). Как показано на фиг. 10, во время сборки заготовки противолежащие удерживающие язычки 70 заготовки прикрепляют к наружным поверхностям левой (26) и правой (28) боковых стенок внутреннего выдвижного элемента 6. Линии сгиба, образованные между внутренней (26 а) и наружной (26b) панелями левой боковой стенки, внутренней (28 а) и наружной (28b) панелями правой боковой стенки и между внутренней (30 а) и наружной (30b) панелями верхней стенки заготовки, обеспечивают аккуратные, гладкие свободные кромки левой боковой стенки 26, правой боковой стенки 28 и верхней стенки 30, соответственно, готового внутреннего выдвижного элемента 6 контейнера 72, что является преимуществом. Однако из соображений уменьшения количества материала, требуемого для внутреннего выдвижного элемента 6 контейнера 72 (фиг. 7), и для содействия складыванию заготовки, представленной на фиг. 8, следует отметить,что одна или более из упомянутых панелей - наружная панель 26b левой боковой стенки, наружная панель 28b правой боковой стенки и наружная панель 30b верхней стенки - могут отсутствовать. Также следует понимать, что при желании заготовка первого отделения 38 и крышки 42 первого отделения внутреннего выдвижного элемента 6 контейнера 72 согласно второму варианту осуществления изобретения может также содержать один или более усиливающих клапанов задней стенки, соединенных с внутренней панелью 26 а левой боковой стенки, внутренней панелью 28b правой боковой стенки или внутренней панелью 30 а верхней стенки внутреннего выдвижного элемента 6 по линиям сгиба, как описано выше. В таких вариантах осуществления усиливающие клапаны задней стенки, которые во время сборки заготовки складывают так, что они оказываются поверх задней стенки 24 внутреннего выдвижного элемента 6 в первом отделении 38, обеспечивают дополнительную площадь поверхности, на которой можно разместить печатную информацию, например, о составе или способе использования потребительских изделий, содержащихся в первом отделении 38 внутреннего выдвижного элемента 6 контейнера 72,что является преимуществом. Заготовка, представленная на фиг. 9, для второго отделения 40 и крышки 74 второго отделения внутреннего выдвижного элемента 6 контейнера 72, показанного на фиг. 7, содержит внутреннюю (62b') и наружную (62b") панели верхней стенки второго отделения, которые при складывании заготовки образуют верхнюю стенку 62b второго отделения 40. Как показано на фиг. 9, заготовка также содержит панель 32 нижней стенки второго отделения, которая соединена с внутренней панелью 62b' верхней стенки второго отделения посредством соединительной панели 68b, и панель 74 крышки второго отделения, которая соединена с панелью 32 нижней стенки второго отделения по поперечной линии сгиба. Когда заготовку складывают и прикрепляют к сложенной заготовке первого отделения 38 и крышки 42 первого отделения внутреннего выдвижного элемента 6, панель 32 нижней стенки второго отделения образует нижнюю стенку 32 внутреннего выдвижного элемента 6, а соединительная панель 68b, расположенная поверх соединительной панели 68 а заготовки первого отделения 38 и крышки 42 первого отделения внутреннего выдвижного элемента 6, образует заднюю стенку второго отделения 40. Заготовка также дополнительно содержит: внутренние панели левой (76 а) и правой (78 а) боковых стенок второго отделения, присоединенные к противолежащим боковым кромкам соединительной панели 68b по линиям сгиба; наружные панели левой (76b) и правой (78b) боковых стенок второго отделения,соединенные с противолежащими боковыми кромками наружной панели 62b" верхней стенки второго отделения по линиям сгиба; и пару нижних закрывающих язычков 80, которые присоединены к противолежащим боковым кромкам наружных панелей левой (76b) и правой (78b) боковых стенок второго отделения. Различные панели, язычки и клапаны заготовки, представленной на фиг. 9, складывают и скрепляют, образуя второе отделение 40 и крышку 74 второго отделения внутреннего выдвижного элемента 6 контейнера 72 по второму варианту осуществления изобретения (фиг. 7). При сборке заготовки наружную панель 62b" верхней стенки второго отделения прикрепляют к наружной поверхности внутренней панели 62b' верхней стенки второго отделения, а наружные панели левой (76b) и правой (78b) боковых стенок второго отделения крепят к наружным поверхностям внутренних панелей левой (76 а) и правой(78 а) боковых стенок второго отделения, соответственно. Как показано на фиг. 10, нижние закрывающие язычки 80 заготовки также прикрепляют к наружным поверхностям панели 32 нижней стенки второго отделения. Как показано на фиг. 10, затем, с целью изготовления внутреннего выдвижного элемента 6 контейнера 72 по фиг. 7, наружную поверхность наружной панели 62b" верхней стенки второго отделения складываемой заготовки второго отделения 40 и крышки 74 второго отделения крепят к наружной поверхности панели 62 а нижней стенки первого отделения сложенной заготовки первого отделения 38 и крышки 42 первого отделения внутреннего выдвижного элемента 6. Затем готовый внутренний выдвижной элемент 6 (фиг. 10) вставляют в готовый наружный корпус 4 через его открытый верхний конец 18, образуя контейнер 72 согласно второму варианту осуществления изобретения (фиг. 7). Образование первого отделения 38 и крышки 42 первого отделения внутреннего выдвижного элемента 6 из первой цельной заготовки из слоистого материала и образование второго отделения 40 и его крышки 74 из второй заготовки из слоистого материала позволяет выполнить первое (38) и второе (42) отделения контейнера 72 согласно второму варианту осуществления изобретения из разных материалов. Как уже было описано выше, это особенно предпочтительно, когда в одном из отделений внутреннего выдвижного элемента - первом или втором, содержится множество нагретых курительных изделий, содержащих воспламеняемый источник тепла, или тепловыделяющий элемент, и субстрат, выделяющий аэрозоль, а другое отделение внутреннего выдвижного элемента представляет собой отделение для мусора, в котором размещают и гасят одну или более использованную курительную принадлежность. В таких вариантах осуществления отделение, содержащее множество курительных изделий, и его крышка могут быть выполнены, например, из цельной заготовки из слоистого картона, а отделение для мусора может быть, по меньшей мере, частично выполнено из одного или более термостойкого материала, одного или более теплопроводного материала, одного или более материала, являющегося одновременно термостойким и теплопроводным, или сочетания упомянутых материалов, а также может иметь покрытие или облицовку из упомянутых материалов. Например, отделение для мусора и его крышка могут быть выполнены из цельной заготовки из ламинированного картона с алюминиевым покрытием. Следует отметить, что точный порядок, в котором различные панели, клапаны и язычки цельных заготовок из слоистого картона, показанных на фиг. 8 и 9, складывают и крепят друг к другу, образуя внутренний выдвижной элемент 6 контейнера 72 по фиг. 7, может варьироваться в зависимости, например, от оборудования, используемого для производства контейнера 72. Следует также отметить, что цельные заготовки из слоистого картона, показанные на фиг 8 и 9, при желании можно складывать вручную с целью изготовления наружного корпуса 4 и внутреннего выдвижного элемента 6 контейнера 72 по фиг. 7. Как описано ранее в отношении первого варианта осуществления изобретения, верхние удерживающие клапаны 52 наружного корпуса 4 контейнера 72 согласно второму варианту осуществления изобретения не крепят к внутренней поверхности панели 12 левой боковой стенки и наружной панели 14b правой боковой стенки наружного корпуса 4. Это позволяет обеспечить, чтобы противолежащие верхние удерживающие клапаны 52 наружного корпуса 4 начинали взаимодействовать с противолежащими удерживающими язычками 70 внутреннего выдвижного элемента 6 сразу после вставки внутреннего выдвижного элемента 6 в наружный корпус 4. В процессе использования, как только внутренний выдвижной элемент 6 контейнера 72 по второму варианту осуществления изобретения достигает открытого положения (фиг. 7), сложенные внутрь верхние удерживающие клапаны 52 наружного корпуса 4 зацепляются с удерживающими язычками 70 внутреннего выдвижного элемента 6, тем самым препятствуя поступательному перемещению внутреннего выдвижного элемента 6 относительно наружного корпуса 4,выходящему за открытое положение, что является преимуществом. Взаимодействие между верхними удерживающими клапанами 52 наружного корпуса 4 и удерживающими язычками 70 внутреннего выдвижного элемента 6 препятствует извлечению внутреннего выдвижного элемента 6 контейнера 72 из наружного корпуса 4. Изобретение было проиллюстрировано выше со ссылкой на контейнеры, содержащие внутренний выдвижной элемент, выполненный из двух отдельных цельных заготовок из слоистого материала. Однако контейнерыпо изобретению могут содержать внутренний выдвижной элемент, выполненный из одной цельной заготовки из слоистого материала. Например, контейнеры по изобретению могут содержать внутренний выдвижной элемент, содержащий первое и второе отделения, выполненную как одно целое с ними перегородку и выполненную как одно целое с ними крышку, изготовленные из одной цельной заготовки из слоистого материала. Подходящая единственная цельная заготовка из листового материала для изготовления внутреннего выдвижного элемента, имеющего первое и второе отделения, выполненную как одно целое с ними перегородку и выполненную как одно целое с ними крышку, может быть получена сочетанием панелей и клапанов заготовки, показанной на фиг. 5, с заготовкой, показанной на фиг. 4. Контейнеры по изобретению также могут содержать внутренние скользящие элементы, в которых отсутствует шарнирно присоединенный второй участок крышки первого отделения, и оба отделения внутреннего выдвижного элемента - первое и второе - имеют, по меньшей мере, частично открытые поверхности. Следует отметить, что в случаях, когда второй участок крышки первого отделения внутреннего выдвижного элемента отсутствует, или когда внутренний выдвижной элемент контейнера выполнен из единственной цельной заготовки из слоистого материала, на внутреннем выдвижном элементе все равно могут быть обеспечены один или более неподвижных язычков или других выступов, которые в процессе использования взаимодействуют с одним или более шарнирными клапанами, обеспеченными на наружном корпусе, чтобы препятствовать излишнему поступательному перемещению внутреннего выдвижного элемента относительно наружного корпуса, выходящему за открытое положение. Например, контейнеры по изобретению могут содержать внутренний выдвижной элемент, выполненный из единственной цельной заготовки из слоистого материала, аналогичной представленной на фиг. 4, в котором, в процессе использования, сложенные внутрь верхние удерживающие клапаны 52 наружного корпуса 4 зацепляются с нижними закрывающими язычками 56 внутреннего выдвижного элемента 6, препятствуя поступательному перемещению внутреннего выдвижного элемента 6 относительно наружного корпуса 4, выходящему за открытое положение. Изобретение было проиллюстрировано выше со ссылкой на контейнеры, содержащие внутренний выдвижной элемент, который можно перемещать внутри наружного корпуса между закрытым положением, в котором внутренность и первого, и второго отделений недоступны, и "полностью" открытым положением, в котором доступны внутренность и первого, и второго отделений. Однако контейнеры по изобретению могут содержать внутренний выдвижной элемент, который можно перемещать внутри наружного корпуса между закрытым положением и "полностью" открытым положением через одно или более промежуточных "частично открытых" положений, в которых внутренность одного из отделений недоступна, а внутренность другого отделения доступна. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Контейнер (2 ,72) с корпусом и выдвижным элементом с двумя отделениями, содержащий наружный корпус (4) и внутренний выдвижной элемент (6), имеющий первое отделение (38) с первым отверстием для доступа и второе отделение (40) со вторым отверстием для доступа, размещенный с возможностью скольжения внутри наружного корпуса (4) между закрытым положением, в котором первое и второе отверстия для доступа закрыты наружным корпусом (4), так что внутренность первого (38) и второго (40) отделений недоступны, и открытым положением,отличающийся тем, что в открытом положении внутренности первого отделения (38) и второго отделения (40) доступны, и второе отверстие для доступа внутреннего выдвижного элемента (6) является, по существу, выровненным с третьим отверстием (20) для доступа, обеспеченным в наружном корпусе (4), так что внутренность второго отделения (40) внутреннего выдвижного элемента (6) доступна через второе и третье (20) отверстия для доступа. 2. Контейнер (2, 72) по п.1, в котором в открытом положении по меньшей мере часть первого отверстия для доступа выступает наружу из наружного корпуса (4) через его открытый конец (18), так что внутренность первого отделения (38) внутреннего выдвижного элемента (6) доступна через первое отверстие для доступа. 3. Контейнер (2, 72) по п.2, в котором внутренний выдвижной элемент дополнительно содержит крышку (42) первого отделения, которая в закрытом положении закрывает первое отверстие для доступа и которая в открытом положении может быть перемещена в положение, в котором по меньшей мере часть первого отверстия для доступа, выступающего наружу из наружного корпуса (4), не закрыта. 4. Контейнер (72) по любому из пп.1-3, в котором внутренний выдвижной элемент также содержит крышку (74) второго отделения, которая в закрытом положении закрывает второе отверстие для доступа и которая в открытом положении перемещается в положение, в котором по меньшей мере часть второго отверстия для доступа не закрыта. 5. Контейнер (72) по п.4, в котором на крышке (74) второго отделения обеспечен термоиндикатор,содержащий по меньшей мере один обратимый термохромный материал. 6. Контейнер (72) по п.4 или 5, в котором термоиндикатор, содержащий по меньшей мере один обратимый термохромный материал, обеспечен на участке наружного корпуса (4), который в закрытом положении находится поверх крышки (74) второго отделения. 7. Контейнер (2, 72) по любому предшествующему пункту, в котором внутренний выдвижной элемент (6) размещен с возможностью скольжения внутри наружного корпуса (4) между закрытым положением и открытым положением через промежуточное положение, в котором внутренность одного из первого (38) или второго (40) отделений недоступна, а внутренность другого из второго (40) или первого(38) отделений доступна. 8. Контейнер (2, 72) по п.7, в котором в промежуточном положении внутренность второго отделения (40) недоступна, а внутренность первого отделения (38) доступна. 9. Контейнер (2, 72) по любому предшествующему пункту, дополнительно содержащий средство(52, 70) удерживания для предотвращения извлечения внутреннего выдвижного элемента (6) из наружного корпуса (4). 10. Контейнер (2, 72) по п.9, в котором средство удерживания (52, 70) препятствует перемещению внутреннего выдвижного элемента (6) за открытое положение. 11. Контейнер (2, 72) по любому предшествующему пункту, в котором вдоль свободной кромки наружного корпуса (4) обеспечен по меньшей мере один вырез (22). 12. Контейнер (2, 72) по любому предшествующему пункту, в котором первое отделение (38) внутреннего выдвижного элемента (6) больше второго отделения (40) внутреннего выдвижного элемента (6). 13. Контейнер (2, 72) по любому предшествующему пункту, в котором первое отделение (38) внутреннего выдвижного элемента (6) содержит множество потребительских изделий, а второе отделение(40) внутреннего выдвижного элемента (6) предназначено для мусора. 14. Контейнер (72) по любому предшествующему пункту, в котором первое отделение (38) внутреннего выдвижного элемента (6) и второе отделение (40) внутреннего выдвижного элемента (6) выполнены из отдельных заготовок из слоистого материала. 15. Контейнер (2, 72) по любому предшествующему пункту, в котором по меньшей мере одно из первого (38) и второго (40) отделений внутреннего выдвижного элемента (6) содержит множество курительных изделий.
