Способ эксплуатации регенеративного нагревателя

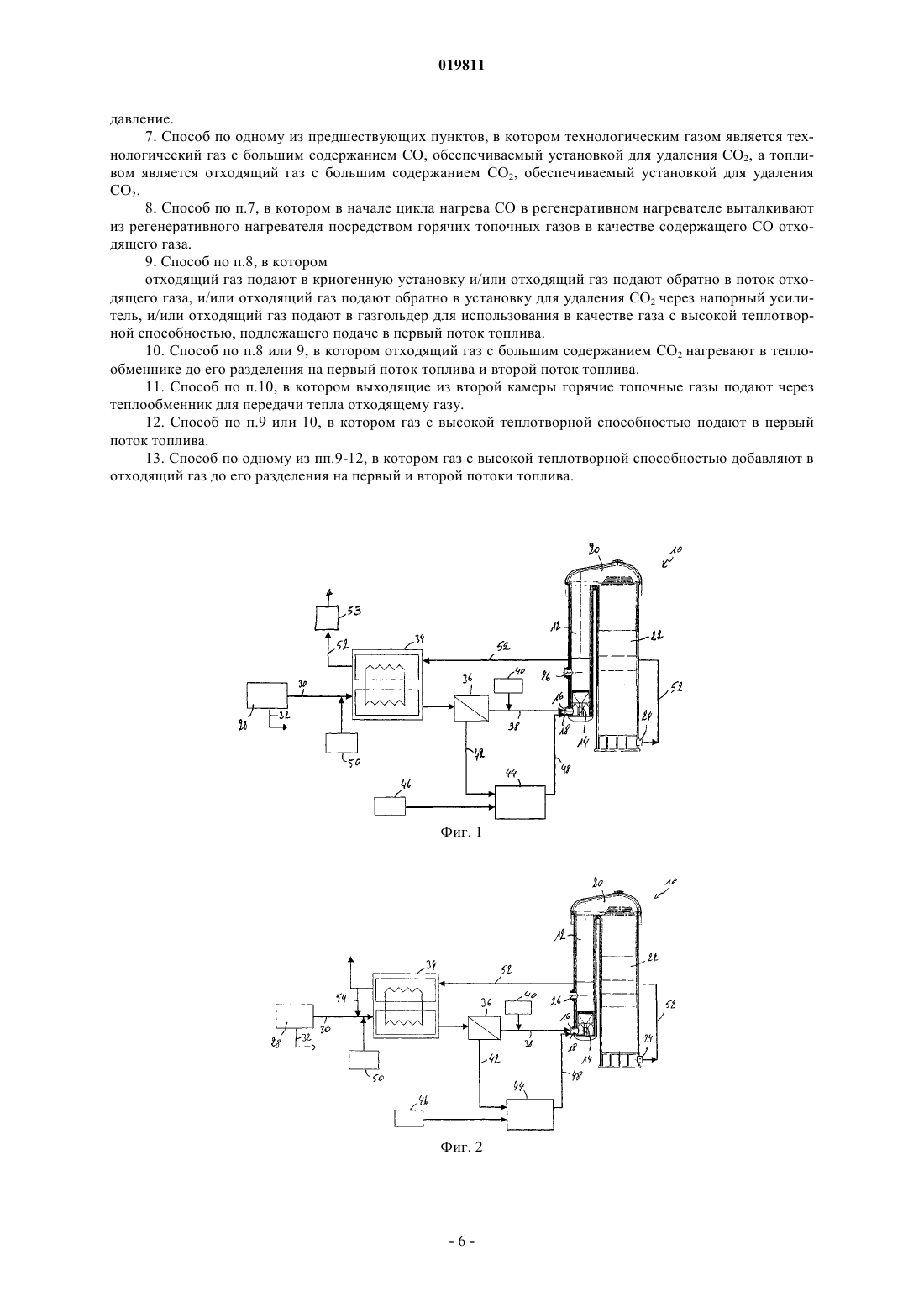

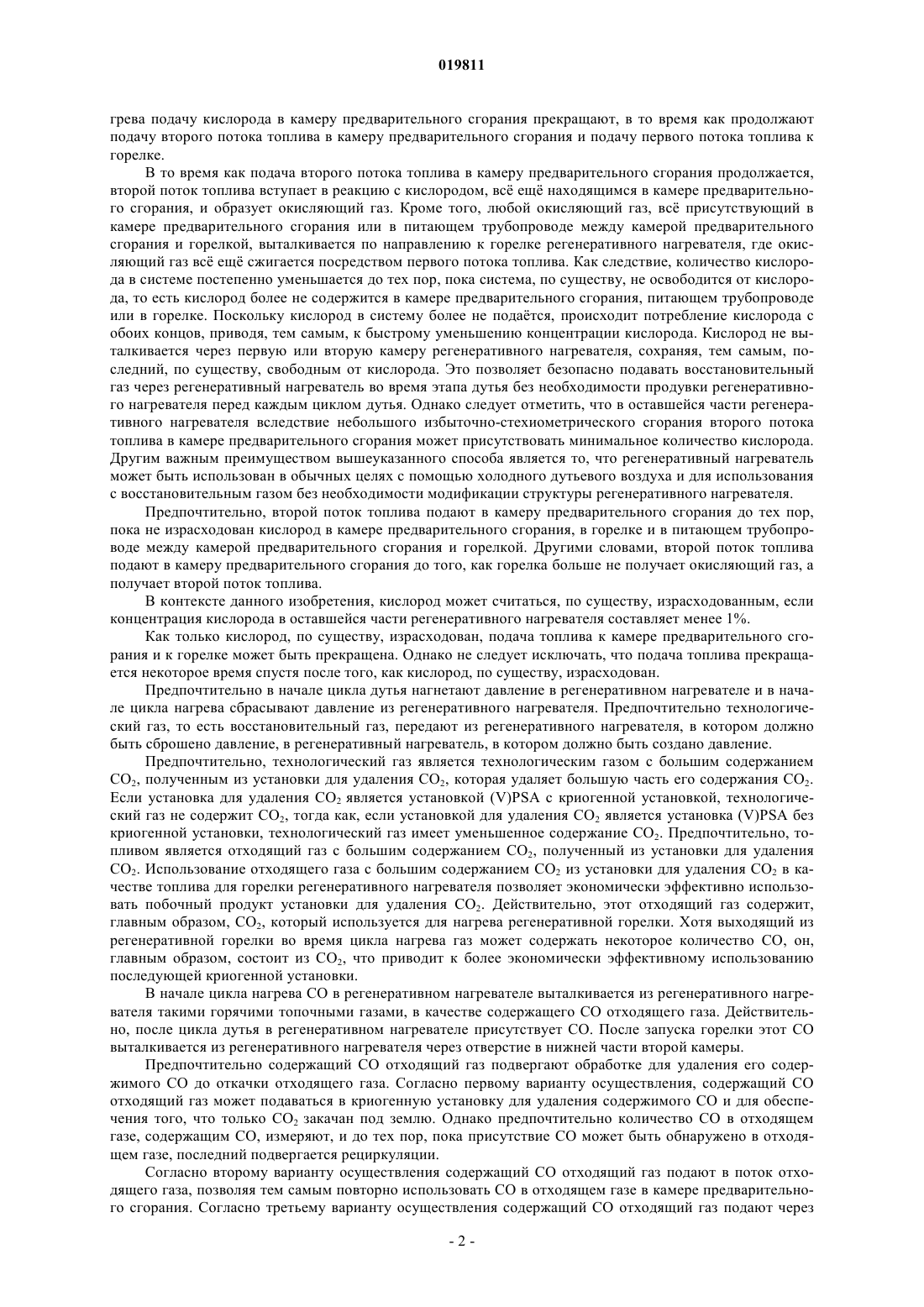

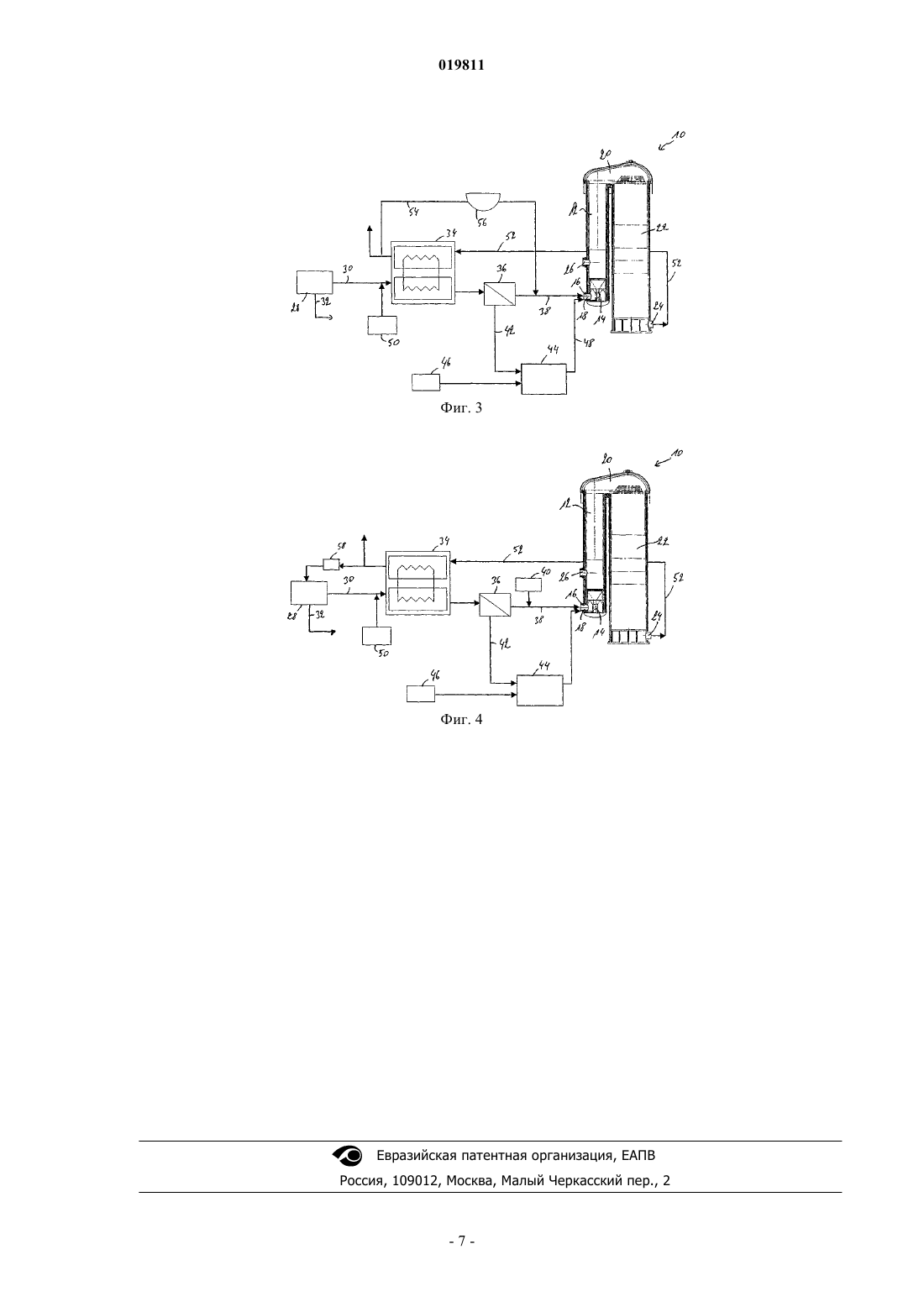

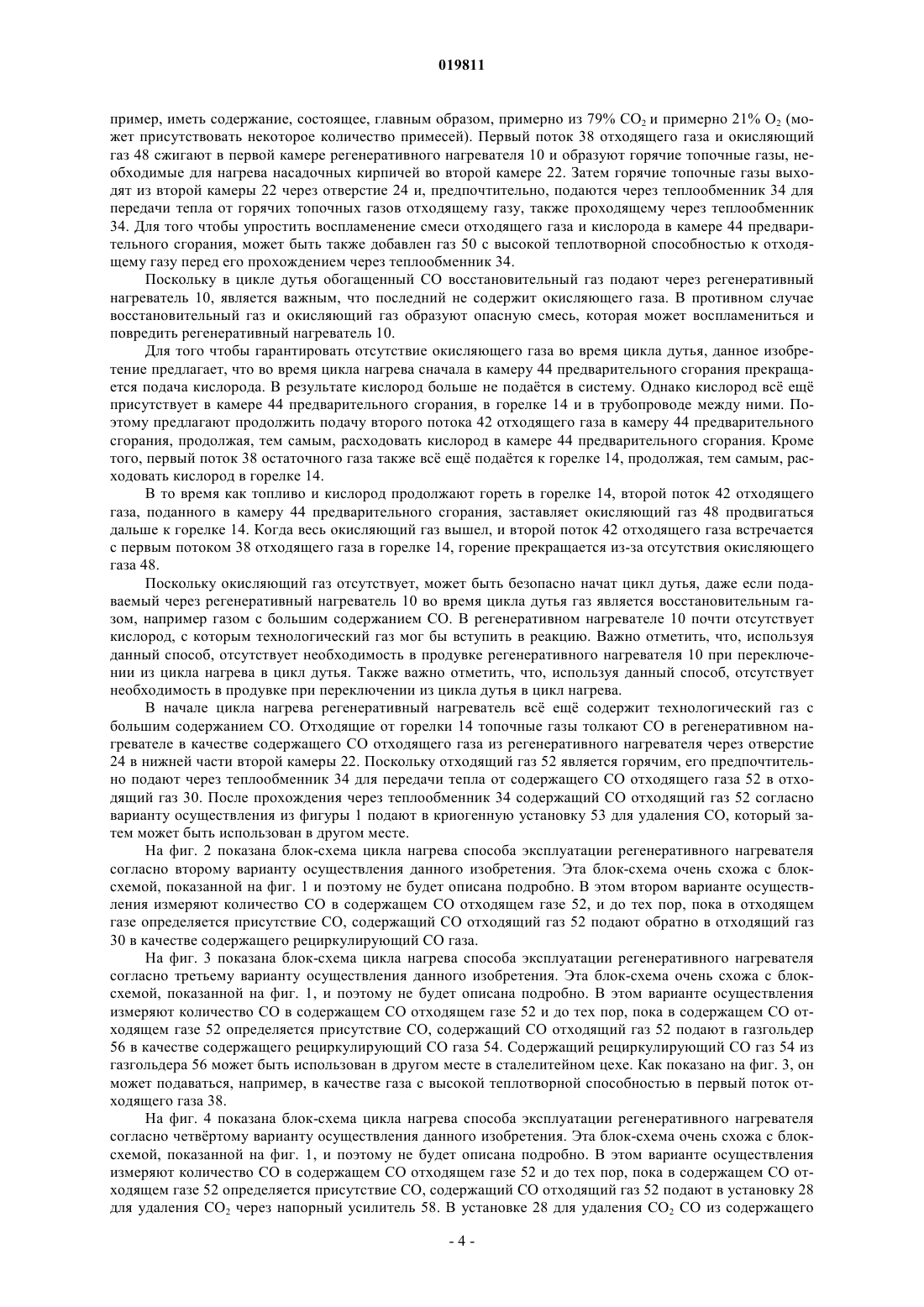

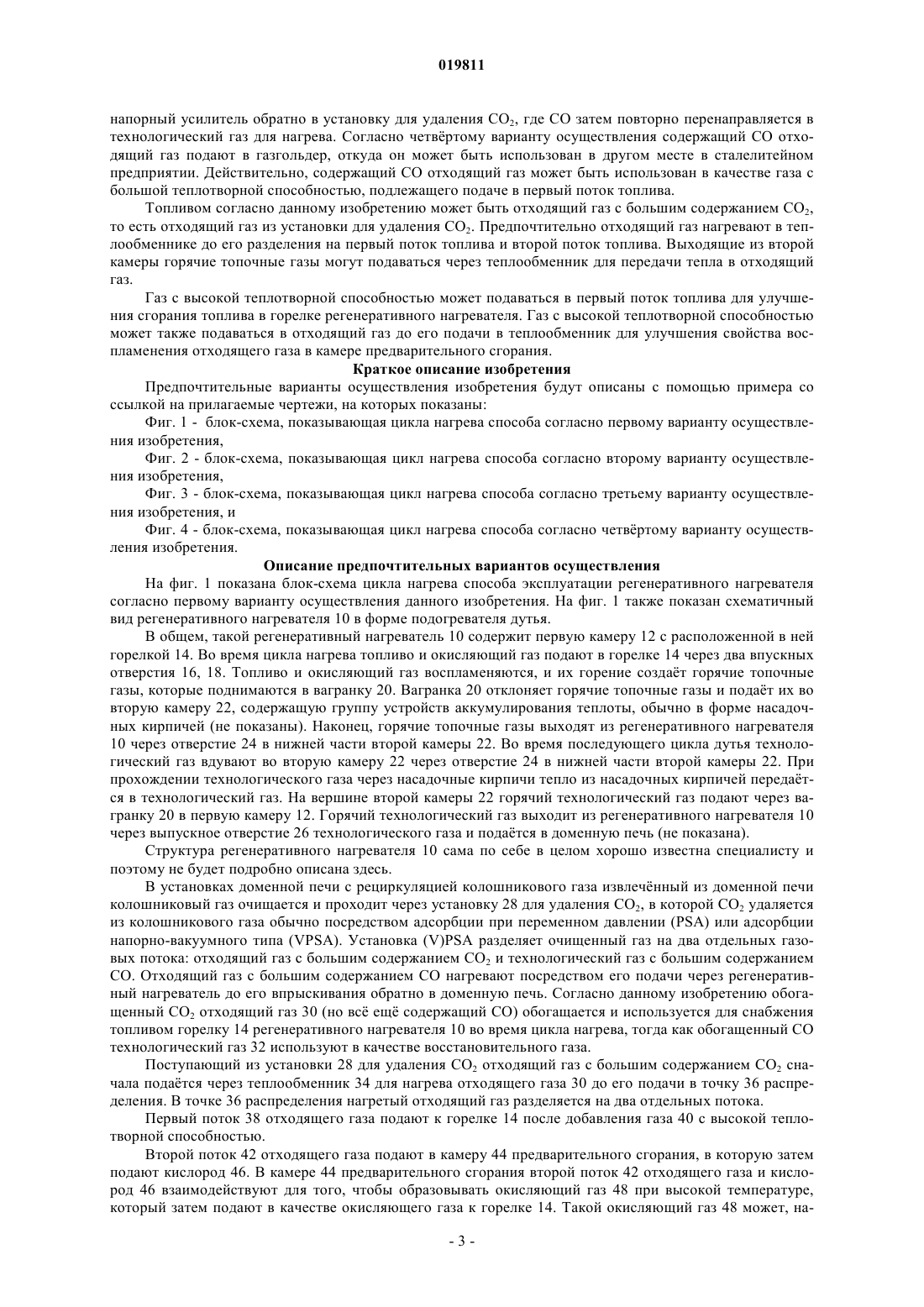

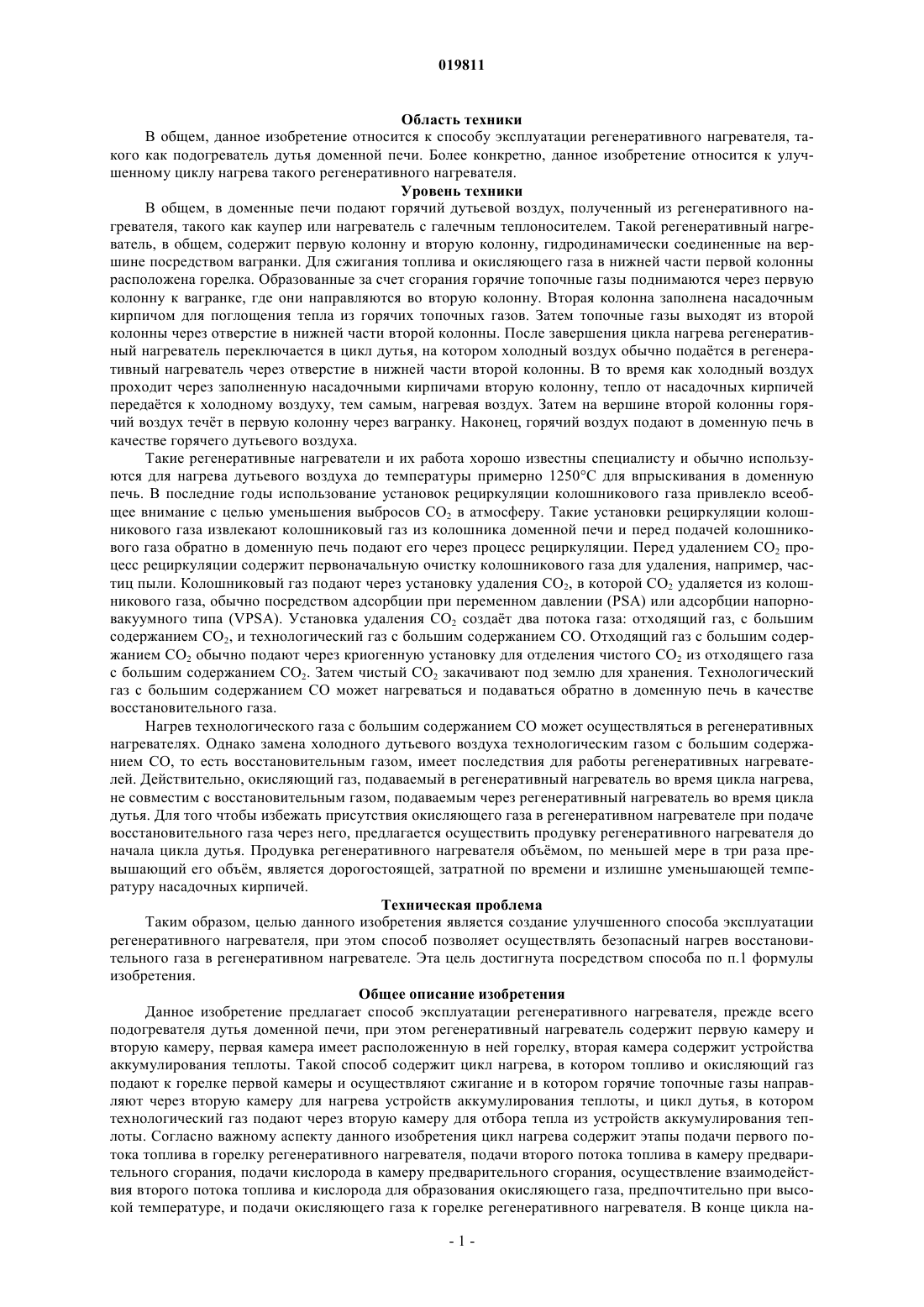

СПОСОБ ЭКСПЛУАТАЦИИ РЕГЕНЕРАТИВНОГО НАГРЕВАТЕЛЯ Настоящее изобретение предлагает способ эксплуатации регенеративного нагревателя (10), прежде всего подогревателя дутья доменной печи, при этом регенеративный нагреватель (10) содержит первую камеру (12) и вторую камеру (22), первая камера (12) имеет расположенную в ней горелку(14), вторая камера (22) содержит устройства аккумулирования теплоты. Такой способ содержит цикл нагрева, в котором топливо и окисляющий газ подают в горелку (14) первой камеры (12) и осуществляют сжигание и в котором горячие топочные газы направляют через вторую камеру (22) для нагрева устройств аккумулирования теплоты, и цикл дутья, в котором через вторую камеру (22) подают технологический газ для отбора тепла из устройств аккумулирования теплоты. Согласно важному аспекту изобретения цикл нагрева содержит следующие этапы: подача первого потока(38) топлива к горелке (14) регенеративного нагревателя, подача второго потока (42) топлива в камеру (44) предварительного сгорания, подача кислорода (46) к камере предварительного сгорания (44), осуществление взаимодействия второго потока (42) топлива и кислорода (46) для образования окисляющего газа (48), подача окисляющего газа (48) к горелке (14) регенеративного нагревателя (10). В конце цикла нагрева прекращают подачу кислорода (46) в камеру (44) предварительного сгорания, в то время как продолжают подачу второго потока (42) топлива в камеру (44) предварительного сгорания и продолжают подачу первого потока (38) топлива в горелку Область техники В общем, данное изобретение относится к способу эксплуатации регенеративного нагревателя, такого как подогреватель дутья доменной печи. Более конкретно, данное изобретение относится к улучшенному циклу нагрева такого регенеративного нагревателя. Уровень техники В общем, в доменные печи подают горячий дутьевой воздух, полученный из регенеративного нагревателя, такого как каупер или нагреватель с галечным теплоносителем. Такой регенеративный нагреватель, в общем, содержит первую колонну и вторую колонну, гидродинамически соединенные на вершине посредством вагранки. Для сжигания топлива и окисляющего газа в нижней части первой колонны расположена горелка. Образованные за счет сгорания горячие топочные газы поднимаются через первую колонну к вагранке, где они направляются во вторую колонну. Вторая колонна заполнена насадочным кирпичом для поглощения тепла из горячих топочных газов. Затем топочные газы выходят из второй колонны через отверстие в нижней части второй колонны. После завершения цикла нагрева регенеративный нагреватель переключается в цикл дутья, на котором холодный воздух обычно податся в регенеративный нагреватель через отверстие в нижней части второй колонны. В то время как холодный воздух проходит через заполненную насадочными кирпичами вторую колонну, тепло от насадочных кирпичей передатся к холодному воздуху, тем самым, нагревая воздух. Затем на вершине второй колонны горячий воздух течт в первую колонну через вагранку. Наконец, горячий воздух подают в доменную печь в качестве горячего дутьевого воздуха. Такие регенеративные нагреватели и их работа хорошо известны специалисту и обычно используются для нагрева дутьевого воздуха до температуры примерно 1250C для впрыскивания в доменную печь. В последние годы использование установок рециркуляции колошникового газа привлекло всеобщее внимание с целью уменьшения выбросов CO2 в атмосферу. Такие установки рециркуляции колошникового газа извлекают колошниковый газ из колошника доменной печи и перед подачей колошникового газа обратно в доменную печь подают его через процесс рециркуляции. Перед удалением CO2 процесс рециркуляции содержит первоначальную очистку колошникового газа для удаления, например, частиц пыли. Колошниковый газ подают через установку удаления CO2, в которой CO2 удаляется из колошникового газа, обычно посредством адсорбции при переменном давлении (PSA) или адсорбции напорновакуумного типа (VPSA). Установка удаления CO2 создат два потока газа: отходящий газ, с большим содержанием CO2, и технологический газ с большим содержанием СО. Отходящий газ с большим содержанием CO2 обычно подают через криогенную установку для отделения чистого CO2 из отходящего газа с большим содержанием CO2. Затем чистый CO2 закачивают под землю для хранения. Технологический газ с большим содержанием СО может нагреваться и подаваться обратно в доменную печь в качестве восстановительного газа. Нагрев технологического газа с большим содержанием СО может осуществляться в регенеративных нагревателях. Однако замена холодного дутьевого воздуха технологическим газом с большим содержанием СО, то есть восстановительным газом, имеет последствия для работы регенеративных нагревателей. Действительно, окисляющий газ, подаваемый в регенеративный нагреватель во время цикла нагрева,не совместим с восстановительным газом, подаваемым через регенеративный нагреватель во время цикла дутья. Для того чтобы избежать присутствия окисляющего газа в регенеративном нагревателе при подаче восстановительного газа через него, предлагается осуществить продувку регенеративного нагревателя до начала цикла дутья. Продувка регенеративного нагревателя объмом, по меньшей мере в три раза превышающий его объм, является дорогостоящей, затратной по времени и излишне уменьшающей температуру насадочных кирпичей. Техническая проблема Таким образом, целью данного изобретения является создание улучшенного способа эксплуатации регенеративного нагревателя, при этом способ позволяет осуществлять безопасный нагрев восстановительного газа в регенеративном нагревателе. Эта цель достигнута посредством способа по п.1 формулы изобретения. Общее описание изобретения Данное изобретение предлагает способ эксплуатации регенеративного нагревателя, прежде всего подогревателя дутья доменной печи, при этом регенеративный нагреватель содержит первую камеру и вторую камеру, первая камера имеет расположенную в ней горелку, вторая камера содержит устройства аккумулирования теплоты. Такой способ содержит цикл нагрева, в котором топливо и окисляющий газ подают к горелке первой камеры и осуществляют сжигание и в котором горячие топочные газы направляют через вторую камеру для нагрева устройств аккумулирования теплоты, и цикл дутья, в котором технологический газ подают через вторую камеру для отбора тепла из устройств аккумулирования теплоты. Согласно важному аспекту данного изобретения цикл нагрева содержит этапы подачи первого потока топлива в горелку регенеративного нагревателя, подачи второго потока топлива в камеру предварительного сгорания, подачи кислорода в камеру предварительного сгорания, осуществление взаимодействия второго потока топлива и кислорода для образования окисляющего газа, предпочтительно при высокой температуре, и подачи окисляющего газа к горелке регенеративного нагревателя. В конце цикла на-1 019811 грева подачу кислорода в камеру предварительного сгорания прекращают, в то время как продолжают подачу второго потока топлива в камеру предварительного сгорания и подачу первого потока топлива к горелке. В то время как подача второго потока топлива в камеру предварительного сгорания продолжается,второй поток топлива вступает в реакцию с кислородом, вс ещ находящимся в камере предварительного сгорания, и образует окисляющий газ. Кроме того, любой окисляющий газ, вс присутствующий в камере предварительного сгорания или в питающем трубопроводе между камерой предварительного сгорания и горелкой, выталкивается по направлению к горелке регенеративного нагревателя, где окисляющий газ вс ещ сжигается посредством первого потока топлива. Как следствие, количество кислорода в системе постепенно уменьшается до тех пор, пока система, по существу, не освободится от кислорода, то есть кислород более не содержится в камере предварительного сгорания, питающем трубопроводе или в горелке. Поскольку кислород в систему более не податся, происходит потребление кислорода с обоих концов, приводя, тем самым, к быстрому уменьшению концентрации кислорода. Кислород не выталкивается через первую или вторую камеру регенеративного нагревателя, сохраняя, тем самым, последний, по существу, свободным от кислорода. Это позволяет безопасно подавать восстановительный газ через регенеративный нагреватель во время этапа дутья без необходимости продувки регенеративного нагревателя перед каждым циклом дутья. Однако следует отметить, что в оставшейся части регенеративного нагревателя вследствие небольшого избыточно-стехиометрического сгорания второго потока топлива в камере предварительного сгорания может присутствовать минимальное количество кислорода. Другим важным преимуществом вышеуказанного способа является то, что регенеративный нагреватель может быть использован в обычных целях с помощью холодного дутьевого воздуха и для использования с восстановительным газом без необходимости модификации структуры регенеративного нагревателя. Предпочтительно, второй поток топлива подают в камеру предварительного сгорания до тех пор,пока не израсходован кислород в камере предварительного сгорания, в горелке и в питающем трубопроводе между камерой предварительного сгорания и горелкой. Другими словами, второй поток топлива подают в камеру предварительного сгорания до того, как горелка больше не получает окисляющий газ, а получает второй поток топлива. В контексте данного изобретения, кислород может считаться, по существу, израсходованным, если концентрация кислорода в оставшейся части регенеративного нагревателя составляет менее 1%. Как только кислород, по существу, израсходован, подача топлива к камере предварительного сгорания и к горелке может быть прекращена. Однако не следует исключать, что подача топлива прекращается некоторое время спустя после того, как кислород, по существу, израсходован. Предпочтительно в начале цикла дутья нагнетают давление в регенеративном нагревателе и в начале цикла нагрева сбрасывают давление из регенеративного нагревателя. Предпочтительно технологический газ, то есть восстановительный газ, передают из регенеративного нагревателя, в котором должно быть сброшено давление, в регенеративный нагреватель, в котором должно быть создано давление. Предпочтительно, технологический газ является технологическим газом с большим содержанием СО 2, полученным из установки для удаления CO2, которая удаляет большую часть его содержания CO2. Если установка для удаления CO2 является установкой (V)PSA с криогенной установкой, технологический газ не содержит CO2, тогда как, если установкой для удаления CO2 является установка (V)PSA без криогенной установки, технологический газ имеет уменьшенное содержание CO2. Предпочтительно, топливом является отходящий газ с большим содержанием СО 2, полученный из установки для удаленияCO2. Использование отходящего газа с большим содержанием CO2 из установки для удаления CO2 в качестве топлива для горелки регенеративного нагревателя позволяет экономически эффективно использовать побочный продукт установки для удаления CO2. Действительно, этот отходящий газ содержит,главным образом, CO2, который используется для нагрева регенеративной горелки. Хотя выходящий из регенеративной горелки во время цикла нагрева газ может содержать некоторое количество СО, он,главным образом, состоит из CO2, что приводит к более экономически эффективному использованию последующей криогенной установки. В начале цикла нагрева СО в регенеративном нагревателе выталкивается из регенеративного нагревателя такими горячими топочными газами, в качестве содержащего СО отходящего газа. Действительно, после цикла дутья в регенеративном нагревателе присутствует СО. После запуска горелки этот СО выталкивается из регенеративного нагревателя через отверстие в нижней части второй камеры. Предпочтительно содержащий СО отходящий газ подвергают обработке для удаления его содержимого СО до откачки отходящего газа. Согласно первому варианту осуществления, содержащий СО отходящий газ может подаваться в криогенную установку для удаления содержимого СО и для обеспечения того, что только CO2 закачан под землю. Однако предпочтительно количество СО в отходящем газе, содержащим СО, измеряют, и до тех пор, пока присутствие СО может быть обнаружено в отходящем газе, последний подвергается рециркуляции. Согласно второму варианту осуществления содержащий СО отходящий газ подают в поток отходящего газа, позволяя тем самым повторно использовать СО в отходящем газе в камере предварительного сгорания. Согласно третьему варианту осуществления содержащий СО отходящий газ подают через напорный усилитель обратно в установку для удаления CO2, где СО затем повторно перенаправляется в технологический газ для нагрева. Согласно четвртому варианту осуществления содержащий СО отходящий газ подают в газгольдер, откуда он может быть использован в другом месте в сталелитейном предприятии. Действительно, содержащий СО отходящий газ может быть использован в качестве газа с большой теплотворной способностью, подлежащего подаче в первый поток топлива. Топливом согласно данному изобретению может быть отходящий газ с большим содержанием CO2,то есть отходящий газ из установки для удаления CO2. Предпочтительно отходящий газ нагревают в теплообменнике до его разделения на первый поток топлива и второй поток топлива. Выходящие из второй камеры горячие топочные газы могут подаваться через теплообменник для передачи тепла в отходящий газ. Газ с высокой теплотворной способностью может подаваться в первый поток топлива для улучшения сгорания топлива в горелке регенеративного нагревателя. Газ с высокой теплотворной способностью может также подаваться в отходящий газ до его подачи в теплообменник для улучшения свойства воспламенения отходящего газа в камере предварительного сгорания. Краткое описание изобретения Предпочтительные варианты осуществления изобретения будут описаны с помощью примера со ссылкой на прилагаемые чертежи, на которых показаны: Фиг. 1 - блок-схема, показывающая цикла нагрева способа согласно первому варианту осуществления изобретения,Фиг. 2 - блок-схема, показывающая цикл нагрева способа согласно второму варианту осуществления изобретения,Фиг. 3 - блок-схема, показывающая цикл нагрева способа согласно третьему варианту осуществления изобретения, и Фиг. 4 - блок-схема, показывающая цикл нагрева способа согласно четвртому варианту осуществления изобретения. Описание предпочтительных вариантов осуществления На фиг. 1 показана блок-схема цикла нагрева способа эксплуатации регенеративного нагревателя согласно первому варианту осуществления данного изобретения. На фиг. 1 также показан схематичный вид регенеративного нагревателя 10 в форме подогревателя дутья. В общем, такой регенеративный нагреватель 10 содержит первую камеру 12 с расположенной в ней горелкой 14. Во время цикла нагрева топливо и окисляющий газ подают в горелке 14 через два впускных отверстия 16, 18. Топливо и окисляющий газ воспламеняются, и их горение создат горячие топочные газы, которые поднимаются в вагранку 20. Вагранка 20 отклоняет горячие топочные газы и подат их во вторую камеру 22, содержащую группу устройств аккумулирования теплоты, обычно в форме насадочных кирпичей (не показаны). Наконец, горячие топочные газы выходят из регенеративного нагревателя 10 через отверстие 24 в нижней части второй камеры 22. Во время последующего цикла дутья технологический газ вдувают во вторую камеру 22 через отверстие 24 в нижней части второй камеры 22. При прохождении технологического газа через насадочные кирпичи тепло из насадочных кирпичей передатся в технологический газ. На вершине второй камеры 22 горячий технологический газ подают через вагранку 20 в первую камеру 12. Горячий технологический газ выходит из регенеративного нагревателя 10 через выпускное отверстие 26 технологического газа и податся в доменную печь (не показана). Структура регенеративного нагревателя 10 сама по себе в целом хорошо известна специалисту и поэтому не будет подробно описана здесь. В установках доменной печи с рециркуляцией колошникового газа извлечнный из доменной печи колошниковый газ очищается и проходит через установку 28 для удаления CO2, в которой CO2 удаляется из колошникового газа обычно посредством адсорбции при переменном давлении (PSA) или адсорбции напорно-вакуумного типа (VPSA). Установка (V)PSA разделяет очищенный газ на два отдельных газовых потока: отходящий газ с большим содержанием CO2 и технологический газ с большим содержанием СО. Отходящий газ с большим содержанием СО нагревают посредством его подачи через регенеративный нагреватель до его впрыскивания обратно в доменную печь. Согласно данному изобретению обогащенный CO2 отходящий газ 30 (но вс ещ содержащий СО) обогащается и используется для снабжения топливом горелку 14 регенеративного нагревателя 10 во время цикла нагрева, тогда как обогащенный СО технологический газ 32 используют в качестве восстановительного газа. Поступающий из установки 28 для удаления CO2 отходящий газ с большим содержанием CO2 сначала податся через теплообменник 34 для нагрева отходящего газа 30 до его подачи в точку 36 распределения. В точке 36 распределения нагретый отходящий газ разделяется на два отдельных потока. Первый поток 38 отходящего газа подают к горелке 14 после добавления газа 40 с высокой теплотворной способностью. Второй поток 42 отходящего газа подают в камеру 44 предварительного сгорания, в которую затем подают кислород 46. В камере 44 предварительного сгорания второй поток 42 отходящего газа и кислород 46 взаимодействуют для того, чтобы образовывать окисляющий газ 48 при высокой температуре,который затем подают в качестве окисляющего газа к горелке 14. Такой окисляющий газ 48 может, на-3 019811 пример, иметь содержание, состоящее, главным образом, примерно из 79% CO2 и примерно 21% O2 (может присутствовать некоторое количество примесей). Первый поток 38 отходящего газа и окисляющий газ 48 сжигают в первой камере регенеративного нагревателя 10 и образуют горячие топочные газы, необходимые для нагрева насадочных кирпичей во второй камере 22. Затем горячие топочные газы выходят из второй камеры 22 через отверстие 24 и, предпочтительно, подаются через теплообменник 34 для передачи тепла от горячих топочных газов отходящему газу, также проходящему через теплообменник 34. Для того чтобы упростить воспламенение смеси отходящего газа и кислорода в камере 44 предварительного сгорания, может быть также добавлен газ 50 с высокой теплотворной способностью к отходящему газу перед его прохождением через теплообменник 34. Поскольку в цикле дутья обогащенный СО восстановительный газ подают через регенеративный нагреватель 10, является важным, что последний не содержит окисляющего газа. В противном случае восстановительный газ и окисляющий газ образуют опасную смесь, которая может воспламениться и повредить регенеративный нагреватель 10. Для того чтобы гарантировать отсутствие окисляющего газа во время цикла дутья, данное изобретение предлагает, что во время цикла нагрева сначала в камеру 44 предварительного сгорания прекращается подача кислорода. В результате кислород больше не податся в систему. Однако кислород вс ещ присутствует в камере 44 предварительного сгорания, в горелке 14 и в трубопроводе между ними. Поэтому предлагают продолжить подачу второго потока 42 отходящего газа в камеру 44 предварительного сгорания, продолжая, тем самым, расходовать кислород в камере 44 предварительного сгорания. Кроме того, первый поток 38 остаточного газа также вс ещ податся к горелке 14, продолжая, тем самым, расходовать кислород в горелке 14. В то время как топливо и кислород продолжают гореть в горелке 14, второй поток 42 отходящего газа, поданного в камеру 44 предварительного сгорания, заставляет окисляющий газ 48 продвигаться дальше к горелке 14. Когда весь окисляющий газ вышел, и второй поток 42 отходящего газа встречается с первым потоком 38 отходящего газа в горелке 14, горение прекращается из-за отсутствия окисляющего газа 48. Поскольку окисляющий газ отсутствует, может быть безопасно начат цикл дутья, даже если подаваемый через регенеративный нагреватель 10 во время цикла дутья газ является восстановительным газом, например газом с большим содержанием СО. В регенеративном нагревателе 10 почти отсутствует кислород, с которым технологический газ мог бы вступить в реакцию. Важно отметить, что, используя данный способ, отсутствует необходимость в продувке регенеративного нагревателя 10 при переключении из цикла нагрева в цикл дутья. Также важно отметить, что, используя данный способ, отсутствует необходимость в продувке при переключении из цикла дутья в цикл нагрева. В начале цикла нагрева регенеративный нагреватель вс ещ содержит технологический газ с большим содержанием СО. Отходящие от горелки 14 топочные газы толкают СО в регенеративном нагревателе в качестве содержащего СО отходящего газа из регенеративного нагревателя через отверстие 24 в нижней части второй камеры 22. Поскольку отходящий газ 52 является горячим, его предпочтительно подают через теплообменник 34 для передачи тепла от содержащего СО отходящего газа 52 в отходящий газ 30. После прохождения через теплообменник 34 содержащий СО отходящий газ 52 согласно варианту осуществления из фигуры 1 подают в криогенную установку 53 для удаления СО, который затем может быть использован в другом месте. На фиг. 2 показана блок-схема цикла нагрева способа эксплуатации регенеративного нагревателя согласно второму варианту осуществления данного изобретения. Эта блок-схема очень схожа с блоксхемой, показанной на фиг. 1 и поэтому не будет описана подробно. В этом втором варианте осуществления измеряют количество СО в содержащем СО отходящем газе 52, и до тех пор, пока в отходящем газе определяется присутствие СО, содержащий СО отходящий газ 52 подают обратно в отходящий газ 30 в качестве содержащего рециркулирующий СО газа. На фиг. 3 показана блок-схема цикла нагрева способа эксплуатации регенеративного нагревателя согласно третьему варианту осуществления данного изобретения. Эта блок-схема очень схожа с блоксхемой, показанной на фиг. 1, и поэтому не будет описана подробно. В этом варианте осуществления измеряют количество СО в содержащем СО отходящем газе 52 и до тех пор, пока в содержащем СО отходящем газе 52 определяется присутствие СО, содержащий СО отходящий газ 52 подают в газгольдер 56 в качестве содержащего рециркулирующий СО газа 54. Содержащий рециркулирующий СО газ 54 из газгольдера 56 может быть использован в другом месте в сталелитейном цехе. Как показано на фиг. 3, он может подаваться, например, в качестве газа с высокой теплотворной способностью в первый поток отходящего газа 38. На фиг. 4 показана блок-схема цикла нагрева способа эксплуатации регенеративного нагревателя согласно четвртому варианту осуществления данного изобретения. Эта блок-схема очень схожа с блоксхемой, показанной на фиг. 1, и поэтому не будет описана подробно. В этом варианте осуществления измеряют количество СО в содержащем СО отходящем газе 52 и до тех пор, пока в содержащем СО отходящем газе 52 определяется присутствие СО, содержащий СО отходящий газ 52 подают в установку 28 для удаления СО 2 через напорный усилитель 58. В установке 28 для удаления CO2 СО из содержащего СО отходящего газа 52 подают в технологический газ 32. Список ссылочных обозначений 10 - подогреватель дутья 12 - первая камера 14 - горелка 16- газовпускное отверстие 18 - газовпускное отверстие 20 - вагранка 22 - вторая камера 24 - отверстие 26 - выпускное отверстие воздушного дутья 28 - установка для удаления CO2 30 - отходящий газ 32 - технологический газ 34 - теплообменник 36 - точка распределения 38 - первый поток отходящего газа 40 - газ с высокой теплотворной способностью 42 - второй поток отходящего газа 44 - камера предварительного сгорания 46 - кислород 48 - окисляющий газ 50 - газ с высокой теплотворной способностью 52 - содержащий СО отходящий газ 53 - криогенная установка 54 - рециркулирующий содержащий СО газ 56 - газгольдер 58 - напорный усилитель ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Способ эксплуатации регенеративного нагревателя, прежде всего подогревателя дутья доменной печи, при этом регенеративный нагреватель содержит первую камеру и вторую камеру, первая камера имеет расположенную в ней горелку, вторая камера содержит устройства аккумулирования теплоты, при этом способ содержит цикл нагрева, в котором топливо и окисляющий газ подают в горелку первой камеры и осуществляют сжигание, и в котором горячие топочные газы направляют через вторую камеру для нагрева устройств аккумулирования теплоты, и цикл дутья, в котором через вторую камеру подают технологический газ для отбора тепла из устройств аккумулирования теплоты,отличающийся тем, что цикл нагрева содержит следующие этапы, на которых подают первый поток топлива к горелке регенеративного нагревателя,подают второй поток топлива в камеру предварительного сгорания,подают кислород к камере предварительного сгорания,осуществляют взаимодействие второго потока топлива и кислорода для образования окисляющего газа,подают окисляющий газ к горелке регенеративного нагревателя,при этом в конце цикла нагрева прекращают подачу кислорода в камеру предварительного сгорания, в то время как продолжают подачу второго потока топлива в камеру предварительного сгорания и продолжают подачу первого потока топлива в горелку. 2. Способ по п.1, в котором второй поток топлива подают в камеру предварительного сгорания до тех пор, пока, по существу, не израсходован кислород в камере предварительного сгорания, в горелке и в питающем трубопроводе между камерой предварительного сгорания и горелкой. 3. Способ по п.1 или 2, в котором кислород считается, по существу, израсходованным, если концентрация кислорода в первой и второй камерах составляет менее 1%. 4. Способ по п.2 или 3, в котором, как только кислород, по существу, израсходован, прекращают подачу топлива в камеру предварительного сгорания и в горелку. 5. Способ по одному из предшествующих пунктов, в котором в начале цикла дутья создают давление в регенеративном нагревателе и в начале цикла нагрева сбрасывают давление в регенеративном нагревателе. 6. Способ по п.5, в котором технологический газ передают из регенеративного нагревателя, в котором должно быть сброшено давление, в регенеративный нагреватель, в котором должно быть создано давление. 7. Способ по одному из предшествующих пунктов, в котором технологическим газом является технологический газ с большим содержанием СО, обеспечиваемый установкой для удаления СО 2, а топливом является отходящий газ с большим содержанием CO2, обеспечиваемый установкой для удаленияCO2. 8. Способ по п.7, в котором в начале цикла нагрева СО в регенеративном нагревателе выталкивают из регенеративного нагревателя посредством горячих топочных газов в качестве содержащего СО отходящего газа. 9. Способ по п.8, в котором отходящий газ подают в криогенную установку и/или отходящий газ подают обратно в поток отходящего газа, и/или отходящий газ подают обратно в установку для удаления CO2 через напорный усилитель, и/или отходящий газ подают в газгольдер для использования в качестве газа с высокой теплотворной способностью, подлежащего подаче в первый поток топлива. 10. Способ по п.8 или 9, в котором отходящий газ с большим содержанием CO2 нагревают в теплообменнике до его разделения на первый поток топлива и второй поток топлива. 11. Способ по п.10, в котором выходящие из второй камеры горячие топочные газы подают через теплообменник для передачи тепла отходящему газу. 12. Способ по п.9 или 10, в котором газ с высокой теплотворной способностью подают в первый поток топлива. 13. Способ по одному из пп.9-12, в котором газ с высокой теплотворной способностью добавляют в отходящий газ до его разделения на первый и второй потоки топлива.
