Устройство мобильной станции, способ управления состоянием линии радиосвязи и устройство для управления состоянием линии радиосвязи

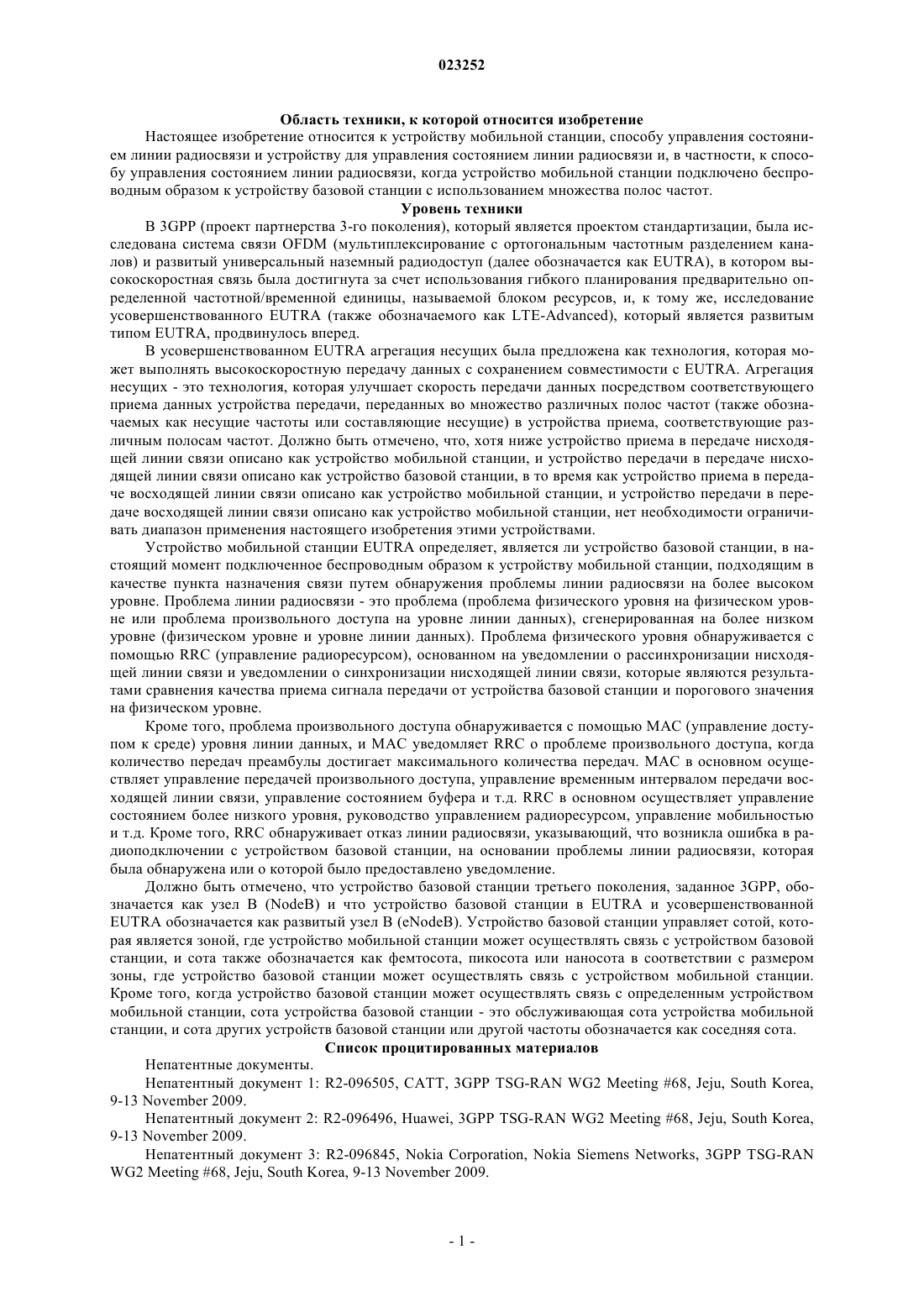

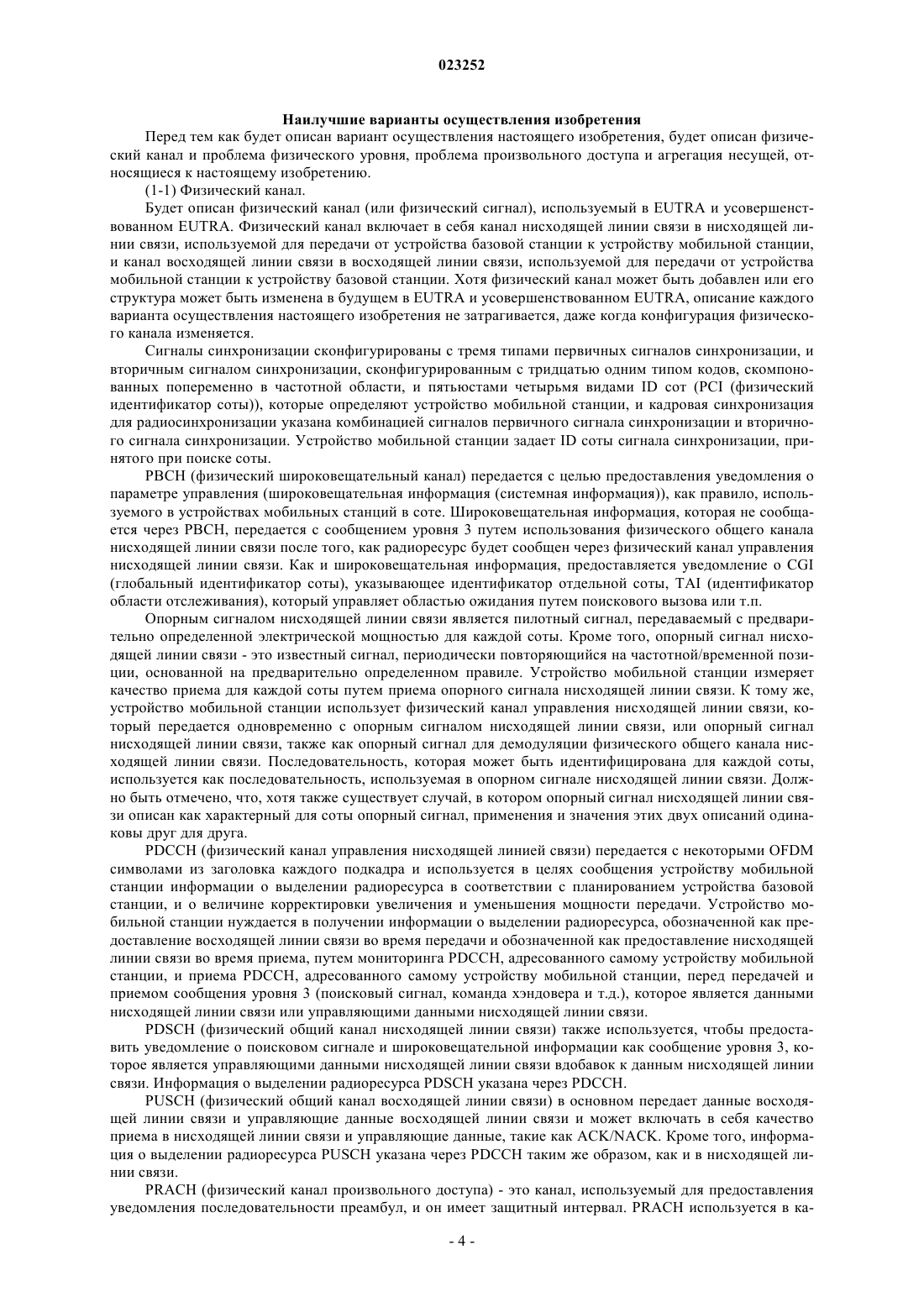

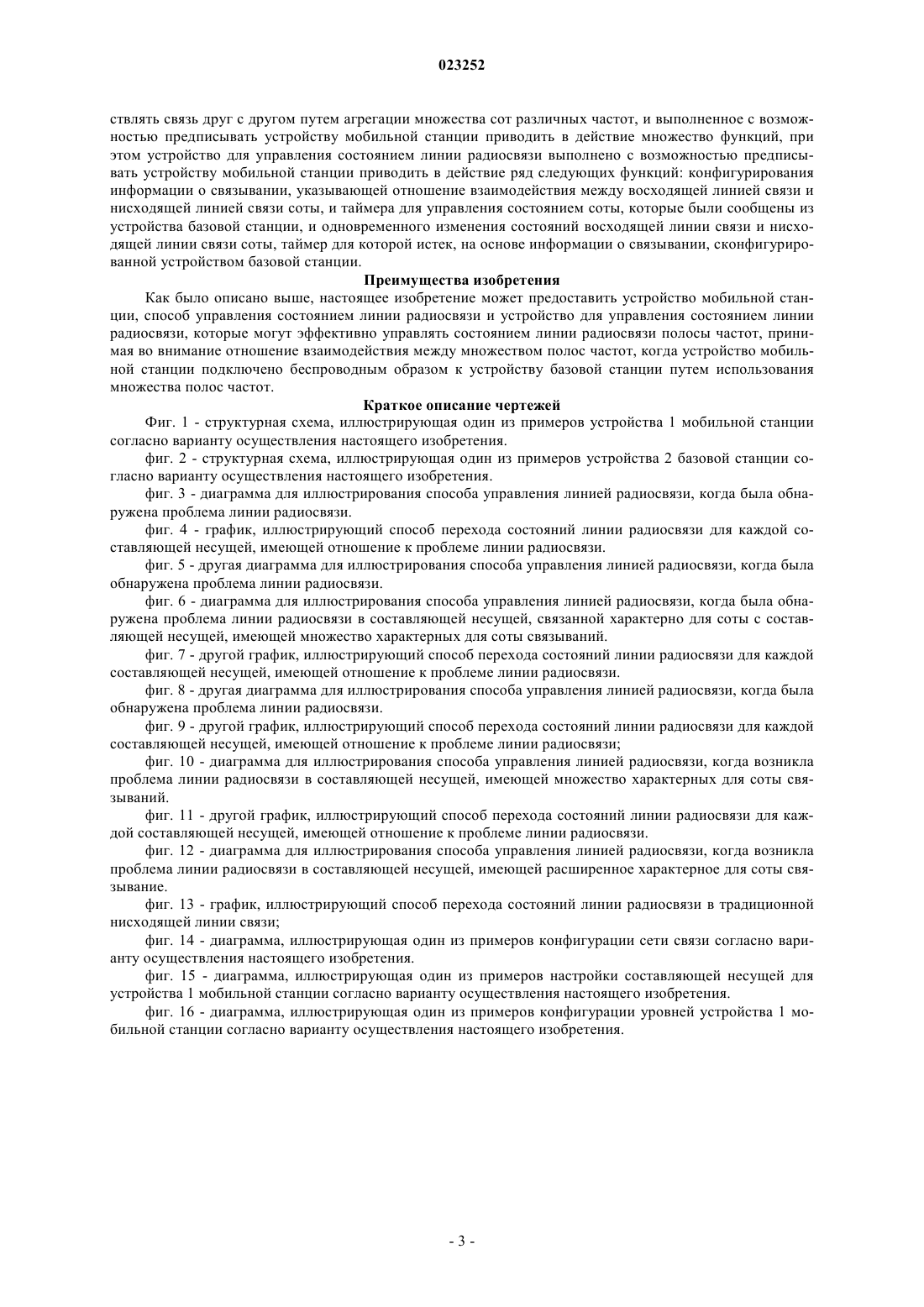

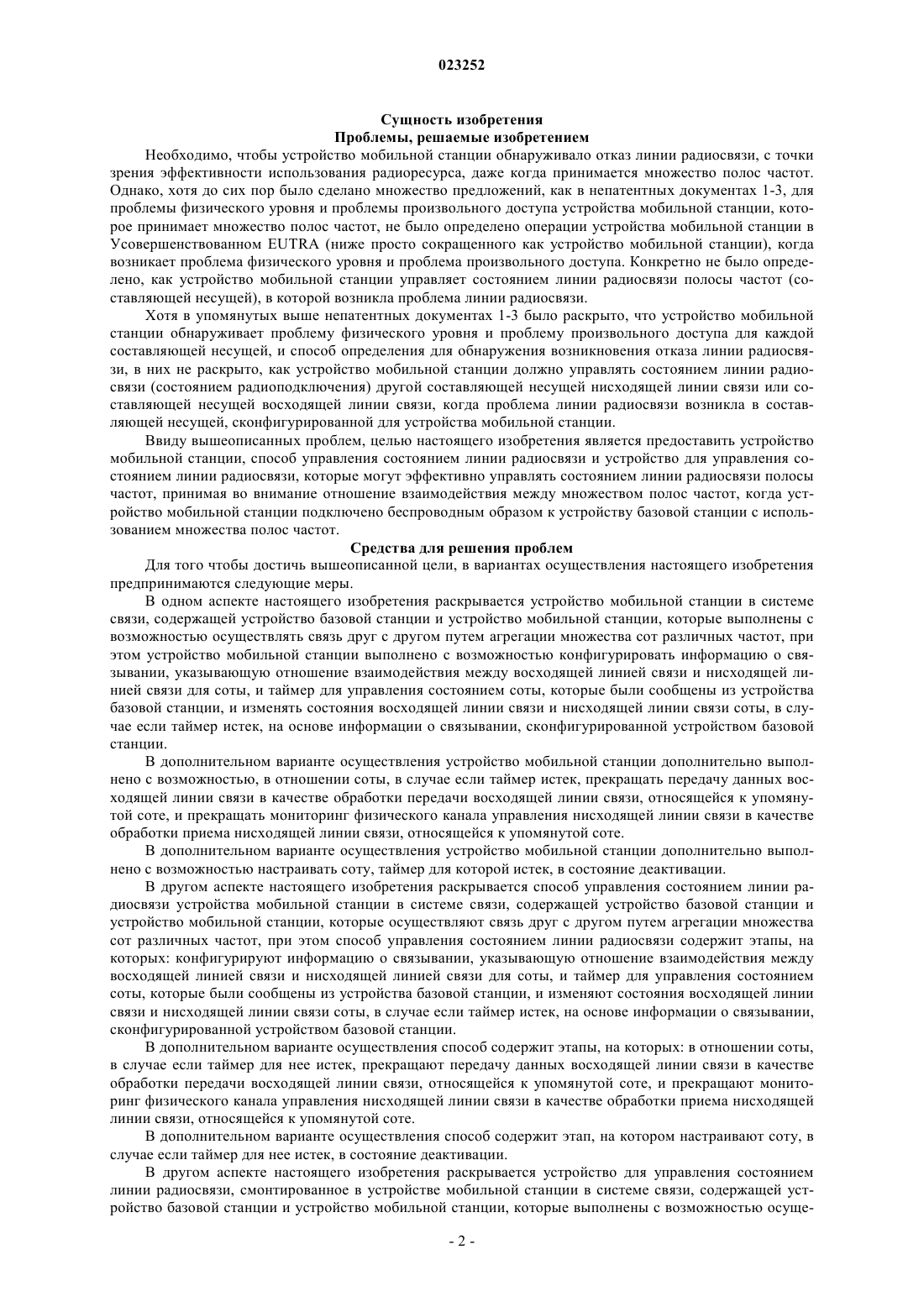

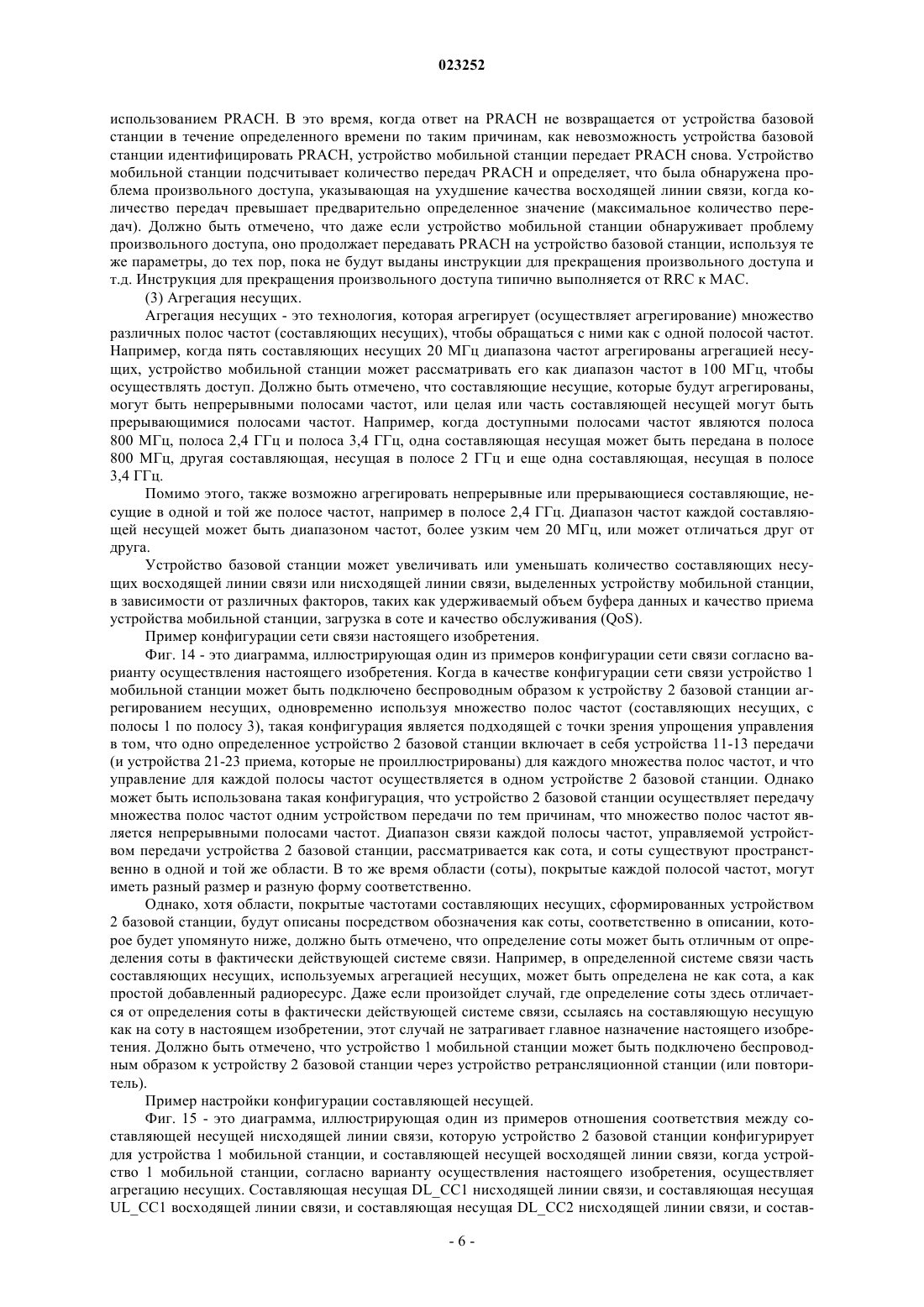

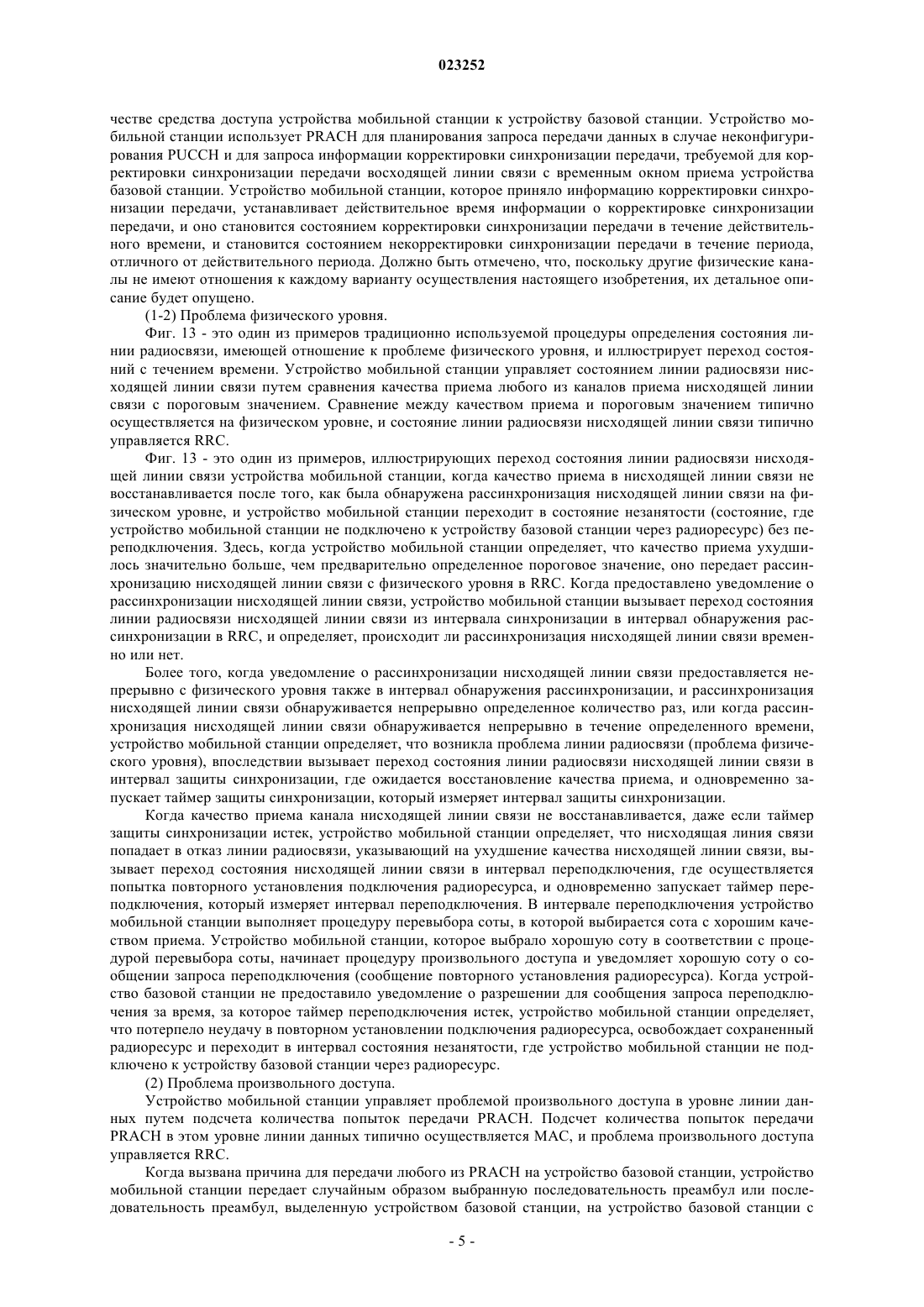

УСТРОЙСТВО МОБИЛЬНОЙ СТАНЦИИ, СПОСОБ УПРАВЛЕНИЯ СОСТОЯНИЕМ ЛИНИИ РАДИОСВЯЗИ И УСТРОЙСТВО ДЛЯ УПРАВЛЕНИЯ СОСТОЯНИЕМ ЛИНИИ РАДИОСВЯЗИ В системе связи, включающей в себя устройство базовой станции, осуществляющее связь через использование множества полос частот, и устройство мобильной станции, беспроводным образом подключенное к устройству базовой станции, эффективное управление состоянием линии радиосвязи полосы частот достигается с учетом отношения взаимодействия между множеством полос частот. В системе связи, содержащей устройство базовой станции и устройство мобильной станции, осуществляющие связь друг с другом путем агрегации множества сот различных частот, устройство базовой станции в случае конфигурирования множества сот различных частот для устройства мобильной станции конфигурирует информацию о связывании, указывающую отношение взаимодействия между восходящей линией связи и нисходящей линией связи для каждой из сот, таймер для управления состоянием сот, и устройство мобильной станции одновременно изменяет состояния восходящей линии связи и нисходящей линии связи соты по истечении таймера на основе информации о связывании для каждой соты, сконфигурированной устройством базовой станции.(71)(73) Заявитель и патентовладелец: ШАРП КАБУСИКИ КАЙСЯ (JP) Область техники, к которой относится изобретение Настоящее изобретение относится к устройству мобильной станции, способу управления состоянием линии радиосвязи и устройству для управления состоянием линии радиосвязи и, в частности, к способу управления состоянием линии радиосвязи, когда устройство мобильной станции подключено беспроводным образом к устройству базовой станции с использованием множества полос частот. Уровень техники В 3GPP (проект партнерства 3-го поколения), который является проектом стандартизации, была исследована система связи OFDM (мультиплексирование с ортогональным частотным разделением каналов) и развитый универсальный наземный радиодоступ (далее обозначается как EUTRA), в котором высокоскоростная связь была достигнута за счет использования гибкого планирования предварительно определенной частотной/временной единицы, называемой блоком ресурсов, и, к тому же, исследование усовершенствованного EUTRA (также обозначаемого как LTE-Advanced), который является развитым типом EUTRA, продвинулось вперед. В усовершенствованном EUTRA агрегация несущих была предложена как технология, которая может выполнять высокоскоростную передачу данных с сохранением совместимости с EUTRA. Агрегация несущих - это технология, которая улучшает скорость передачи данных посредством соответствующего приема данных устройства передачи, переданных во множество различных полос частот (также обозначаемых как несущие частоты или составляющие несущие) в устройства приема, соответствующие различным полосам частот. Должно быть отмечено, что, хотя ниже устройство приема в передаче нисходящей линии связи описано как устройство мобильной станции, и устройство передачи в передаче нисходящей линии связи описано как устройство базовой станции, в то время как устройство приема в передаче восходящей линии связи описано как устройство мобильной станции, и устройство передачи в передаче восходящей линии связи описано как устройство мобильной станции, нет необходимости ограничивать диапазон применения настоящего изобретения этими устройствами. Устройство мобильной станции EUTRA определяет, является ли устройство базовой станции, в настоящий момент подключенное беспроводным образом к устройству мобильной станции, подходящим в качестве пункта назначения связи путем обнаружения проблемы линии радиосвязи на более высоком уровне. Проблема линии радиосвязи - это проблема (проблема физического уровня на физическом уровне или проблема произвольного доступа на уровне линии данных), сгенерированная на более низком уровне (физическом уровне и уровне линии данных). Проблема физического уровня обнаруживается с помощью RRC (управление радиоресурсом), основанном на уведомлении о рассинхронизации нисходящей линии связи и уведомлении о синхронизации нисходящей линии связи, которые являются результатами сравнения качества приема сигнала передачи от устройства базовой станции и порогового значения на физическом уровне. Кроме того, проблема произвольного доступа обнаруживается с помощью MAC (управление доступом к среде) уровня линии данных, и MAC уведомляет RRC о проблеме произвольного доступа, когда количество передач преамбулы достигает максимального количества передач. MAC в основном осуществляет управление передачей произвольного доступа, управление временным интервалом передачи восходящей линии связи, управление состоянием буфера и т.д. RRC в основном осуществляет управление состоянием более низкого уровня, руководство управлением радиоресурсом, управление мобильностью и т.д. Кроме того, RRC обнаруживает отказ линии радиосвязи, указывающий, что возникла ошибка в радиоподключении с устройством базовой станции, на основании проблемы линии радиосвязи, которая была обнаружена или о которой было предоставлено уведомление. Должно быть отмечено, что устройство базовой станции третьего поколения, заданное 3GPP, обозначается как узел В (NodeB) и что устройство базовой станции в EUTRA и усовершенствованнойEUTRA обозначается как развитый узел В (eNodeB). Устройство базовой станции управляет сотой, которая является зоной, где устройство мобильной станции может осуществлять связь с устройством базовой станции, и сота также обозначается как фемтосота, пикосота или наносота в соответствии с размером зоны, где устройство базовой станции может осуществлять связь с устройством мобильной станции. Кроме того, когда устройство базовой станции может осуществлять связь с определенным устройством мобильной станции, сота устройства базовой станции - это обслуживающая сота устройства мобильной станции, и сота других устройств базовой станции или другой частоты обозначается как соседняя сота. Список процитированных материалов Непатентные документы. Непатентный документ 1: R2-096505, САТТ, 3GPP TSG-RAN WG2 Meeting 68, Jeju, South Korea,9-13 November 2009. Непатентный документ 2: R2-096496, Huawei, 3GPP TSG-RAN WG2 Meeting 68, Jeju, South Korea,9-13 November 2009. Непатентный документ 3: R2-096845, Nokia Corporation, Nokia Siemens Networks, 3GPP TSG-RAN Сущность изобретения Проблемы, решаемые изобретением Необходимо, чтобы устройство мобильной станции обнаруживало отказ линии радиосвязи, с точки зрения эффективности использования радиоресурса, даже когда принимается множество полос частот. Однако, хотя до сих пор было сделано множество предложений, как в непатентных документах 1-3, для проблемы физического уровня и проблемы произвольного доступа устройства мобильной станции, которое принимает множество полос частот, не было определено операции устройства мобильной станции в Усовершенствованном EUTRA (ниже просто сокращенного как устройство мобильной станции), когда возникает проблема физического уровня и проблема произвольного доступа. Конкретно не было определено, как устройство мобильной станции управляет состоянием линии радиосвязи полосы частот (составляющей несущей), в которой возникла проблема линии радиосвязи. Хотя в упомянутых выше непатентных документах 1-3 было раскрыто, что устройство мобильной станции обнаруживает проблему физического уровня и проблему произвольного доступа для каждой составляющей несущей, и способ определения для обнаружения возникновения отказа линии радиосвязи, в них не раскрыто, как устройство мобильной станции должно управлять состоянием линии радиосвязи (состоянием радиоподключения) другой составляющей несущей нисходящей линии связи или составляющей несущей восходящей линии связи, когда проблема линии радиосвязи возникла в составляющей несущей, сконфигурированной для устройства мобильной станции. Ввиду вышеописанных проблем, целью настоящего изобретения является предоставить устройство мобильной станции, способ управления состоянием линии радиосвязи и устройство для управления состоянием линии радиосвязи, которые могут эффективно управлять состоянием линии радиосвязи полосы частот, принимая во внимание отношение взаимодействия между множеством полос частот, когда устройство мобильной станции подключено беспроводным образом к устройству базовой станции с использованием множества полос частот. Средства для решения проблем Для того чтобы достичь вышеописанной цели, в вариантах осуществления настоящего изобретения предпринимаются следующие меры. В одном аспекте настоящего изобретения раскрывается устройство мобильной станции в системе связи, содержащей устройство базовой станции и устройство мобильной станции, которые выполнены с возможностью осуществлять связь друг с другом путем агрегации множества сот различных частот, при этом устройство мобильной станции выполнено с возможностью конфигурировать информацию о связывании, указывающую отношение взаимодействия между восходящей линией связи и нисходящей линией связи для соты, и таймер для управления состоянием соты, которые были сообщены из устройства базовой станции, и изменять состояния восходящей линии связи и нисходящей линии связи соты, в случае если таймер истек, на основе информации о связывании, сконфигурированной устройством базовой станции. В дополнительном варианте осуществления устройство мобильной станции дополнительно выполнено с возможностью, в отношении соты, в случае если таймер истек, прекращать передачу данных восходящей линии связи в качестве обработки передачи восходящей линии связи, относящейся к упомянутой соте, и прекращать мониторинг физического канала управления нисходящей линии связи в качестве обработки приема нисходящей линии связи, относящейся к упомянутой соте. В дополнительном варианте осуществления устройство мобильной станции дополнительно выполнено с возможностью настраивать соту, таймер для которой истек, в состояние деактивации. В другом аспекте настоящего изобретения раскрывается способ управления состоянием линии радиосвязи устройства мобильной станции в системе связи, содержащей устройство базовой станции и устройство мобильной станции, которые осуществляют связь друг с другом путем агрегации множества сот различных частот, при этом способ управления состоянием линии радиосвязи содержит этапы, на которых: конфигурируют информацию о связывании, указывающую отношение взаимодействия между восходящей линией связи и нисходящей линией связи для соты, и таймер для управления состоянием соты, которые были сообщены из устройства базовой станции, и изменяют состояния восходящей линии связи и нисходящей линии связи соты, в случае если таймер истек, на основе информации о связывании,сконфигурированной устройством базовой станции. В дополнительном варианте осуществления способ содержит этапы, на которых: в отношении соты,в случае если таймер для нее истек, прекращают передачу данных восходящей линии связи в качестве обработки передачи восходящей линии связи, относящейся к упомянутой соте, и прекращают мониторинг физического канала управления нисходящей линии связи в качестве обработки приема нисходящей линии связи, относящейся к упомянутой соте. В дополнительном варианте осуществления способ содержит этап, на котором настраивают соту, в случае если таймер для нее истек, в состояние деактивации. В другом аспекте настоящего изобретения раскрывается устройство для управления состоянием линии радиосвязи, смонтированное в устройстве мобильной станции в системе связи, содержащей устройство базовой станции и устройство мобильной станции, которые выполнены с возможностью осуще-2 023252 ствлять связь друг с другом путем агрегации множества сот различных частот, и выполненное с возможностью предписывать устройству мобильной станции приводить в действие множество функций, при этом устройство для управления состоянием линии радиосвязи выполнено с возможностью предписывать устройству мобильной станции приводить в действие ряд следующих функций: конфигурирования информации о связывании, указывающей отношение взаимодействия между восходящей линией связи и нисходящей линией связи соты, и таймера для управления состоянием соты, которые были сообщены из устройства базовой станции, и одновременного изменения состояний восходящей линии связи и нисходящей линии связи соты, таймер для которой истек, на основе информации о связывании, сконфигурированной устройством базовой станции. Преимущества изобретения Как было описано выше, настоящее изобретение может предоставить устройство мобильной станции, способ управления состоянием линии радиосвязи и устройство для управления состоянием линии радиосвязи, которые могут эффективно управлять состоянием линии радиосвязи полосы частот, принимая во внимание отношение взаимодействия между множеством полос частот, когда устройство мобильной станции подключено беспроводным образом к устройству базовой станции путем использования множества полос частот. Краткое описание чертежей Фиг. 1 - структурная схема, иллюстрирующая один из примеров устройства 1 мобильной станции согласно варианту осуществления настоящего изобретения. фиг. 2 - структурная схема, иллюстрирующая один из примеров устройства 2 базовой станции согласно варианту осуществления настоящего изобретения. фиг. 3 - диаграмма для иллюстрирования способа управления линией радиосвязи, когда была обнаружена проблема линии радиосвязи. фиг. 4 - график, иллюстрирующий способ перехода состояний линии радиосвязи для каждой составляющей несущей, имеющей отношение к проблеме линии радиосвязи. фиг. 5 - другая диаграмма для иллюстрирования способа управления линией радиосвязи, когда была обнаружена проблема линии радиосвязи. фиг. 6 - диаграмма для иллюстрирования способа управления линией радиосвязи, когда была обнаружена проблема линии радиосвязи в составляющей несущей, связанной характерно для соты с составляющей несущей, имеющей множество характерных для соты связываний. фиг. 7 - другой график, иллюстрирующий способ перехода состояний линии радиосвязи для каждой составляющей несущей, имеющей отношение к проблеме линии радиосвязи. фиг. 8 - другая диаграмма для иллюстрирования способа управления линией радиосвязи, когда была обнаружена проблема линии радиосвязи. фиг. 9 - другой график, иллюстрирующий способ перехода состояний линии радиосвязи для каждой составляющей несущей, имеющей отношение к проблеме линии радиосвязи; фиг. 10 - диаграмма для иллюстрирования способа управления линией радиосвязи, когда возникла проблема линии радиосвязи в составляющей несущей, имеющей множество характерных для соты связываний. фиг. 11 - другой график, иллюстрирующий способ перехода состояний линии радиосвязи для каждой составляющей несущей, имеющей отношение к проблеме линии радиосвязи. фиг. 12 - диаграмма для иллюстрирования способа управления линией радиосвязи, когда возникла проблема линии радиосвязи в составляющей несущей, имеющей расширенное характерное для соты связывание. фиг. 13 - график, иллюстрирующий способ перехода состояний линии радиосвязи в традиционной нисходящей линии связи; фиг. 14 - диаграмма, иллюстрирующая один из примеров конфигурации сети связи согласно варианту осуществления настоящего изобретения. фиг. 15 - диаграмма, иллюстрирующая один из примеров настройки составляющей несущей для устройства 1 мобильной станции согласно варианту осуществления настоящего изобретения. фиг. 16 - диаграмма, иллюстрирующая один из примеров конфигурации уровней устройства 1 мобильной станции согласно варианту осуществления настоящего изобретения. Наилучшие варианты осуществления изобретения Перед тем как будет описан вариант осуществления настоящего изобретения, будет описан физический канал и проблема физического уровня, проблема произвольного доступа и агрегация несущей, относящиеся к настоящему изобретению.(1-1) Физический канал. Будет описан физический канал (или физический сигнал), используемый в EUTRA и усовершенствованном EUTRA. Физический канал включает в себя канал нисходящей линии связи в нисходящей линии связи, используемой для передачи от устройства базовой станции к устройству мобильной станции,и канал восходящей линии связи в восходящей линии связи, используемой для передачи от устройства мобильной станции к устройству базовой станции. Хотя физический канал может быть добавлен или его структура может быть изменена в будущем в EUTRA и усовершенствованном EUTRA, описание каждого варианта осуществления настоящего изобретения не затрагивается, даже когда конфигурация физического канала изменяется. Сигналы синхронизации сконфигурированы с тремя типами первичных сигналов синхронизации, и вторичным сигналом синхронизации, сконфигурированным с тридцатью одним типом кодов, скомпонованных попеременно в частотной области, и пятьюстами четырьмя видами ID сот (PCI (физический идентификатор соты, которые определяют устройство мобильной станции, и кадровая синхронизация для радиосинхронизации указана комбинацией сигналов первичного сигнала синхронизации и вторичного сигнала синхронизации. Устройство мобильной станции задает ID соты сигнала синхронизации, принятого при поиске соты. РВСН (физический широковещательный канал) передается с целью предоставления уведомления о параметре управления (широковещательная информация (системная информация, как правило, используемого в устройствах мобильных станций в соте. Широковещательная информация, которая не сообщается через РВСН, передается с сообщением уровня 3 путем использования физического общего канала нисходящей линии связи после того, как радиоресурс будет сообщен через физический канал управления нисходящей линии связи. Как и широковещательная информация, предоставляется уведомление о CGI(глобальный идентификатор соты), указывающее идентификатор отдельной соты, TAI (идентификатор области отслеживания), который управляет областью ожидания путем поискового вызова или т.п. Опорным сигналом нисходящей линии связи является пилотный сигнал, передаваемый с предварительно определенной электрической мощностью для каждой соты. Кроме того, опорный сигнал нисходящей линии связи - это известный сигнал, периодически повторяющийся на частотной/временной позиции, основанной на предварительно определенном правиле. Устройство мобильной станции измеряет качество приема для каждой соты путем приема опорного сигнала нисходящей линии связи. К тому же,устройство мобильной станции использует физический канал управления нисходящей линии связи, который передается одновременно с опорным сигналом нисходящей линии связи, или опорный сигнал нисходящей линии связи, также как опорный сигнал для демодуляции физического общего канала нисходящей линии связи. Последовательность, которая может быть идентифицирована для каждой соты,используется как последовательность, используемая в опорном сигнале нисходящей линии связи. Должно быть отмечено, что, хотя также существует случай, в котором опорный сигнал нисходящей линии связи описан как характерный для соты опорный сигнал, применения и значения этих двух описаний одинаковы друг для друга.PDCCH (физический канал управления нисходящей линией связи) передается с некоторыми OFDM символами из заголовка каждого подкадра и используется в целях сообщения устройству мобильной станции информации о выделении радиоресурса в соответствии с планированием устройства базовой станции, и о величине корректировки увеличения и уменьшения мощности передачи. Устройство мобильной станции нуждается в получении информации о выделении радиоресурса, обозначенной как предоставление восходящей линии связи во время передачи и обозначенной как предоставление нисходящей линии связи во время приема, путем мониторинга PDCCH, адресованного самому устройству мобильной станции, и приема PDCCH, адресованного самому устройству мобильной станции, перед передачей и приемом сообщения уровня 3 (поисковый сигнал, команда хэндовера и т.д.), которое является данными нисходящей линии связи или управляющими данными нисходящей линии связи.PDSCH (физический общий канал нисходящей линии связи) также используется, чтобы предоставить уведомление о поисковом сигнале и широковещательной информации как сообщение уровня 3, которое является управляющими данными нисходящей линии связи вдобавок к данным нисходящей линии связи. Информация о выделении радиоресурса PDSCH указана через PDCCH.PUSCH (физический общий канал восходящей линии связи) в основном передает данные восходящей линии связи и управляющие данные восходящей линии связи и может включать в себя качество приема в нисходящей линии связи и управляющие данные, такие как ACK/NACK. Кроме того, информация о выделении радиоресурса PUSCH указана через PDCCH таким же образом, как и в нисходящей линии связи.PRACH (физический канал произвольного доступа) - это канал, используемый для предоставления уведомления последовательности преамбул, и он имеет защитный интервал. PRACH используется в ка-4 023252 честве средства доступа устройства мобильной станции к устройству базовой станции. Устройство мобильной станции использует PRACH для планирования запроса передачи данных в случае неконфигурирования PUCCH и для запроса информации корректировки синхронизации передачи, требуемой для корректировки синхронизации передачи восходящей линии связи с временным окном приема устройства базовой станции. Устройство мобильной станции, которое приняло информацию корректировки синхронизации передачи, устанавливает действительное время информации о корректировке синхронизации передачи, и оно становится состоянием корректировки синхронизации передачи в течение действительного времени, и становится состоянием некорректировки синхронизации передачи в течение периода,отличного от действительного периода. Должно быть отмечено, что, поскольку другие физические каналы не имеют отношения к каждому варианту осуществления настоящего изобретения, их детальное описание будет опущено.(1-2) Проблема физического уровня. Фиг. 13 - это один из примеров традиционно используемой процедуры определения состояния линии радиосвязи, имеющей отношение к проблеме физического уровня, и иллюстрирует переход состояний с течением времени. Устройство мобильной станции управляет состоянием линии радиосвязи нисходящей линии связи путем сравнения качества приема любого из каналов приема нисходящей линии связи с пороговым значением. Сравнение между качеством приема и пороговым значением типично осуществляется на физическом уровне, и состояние линии радиосвязи нисходящей линии связи типично управляется RRC. Фиг. 13 - это один из примеров, иллюстрирующих переход состояния линии радиосвязи нисходящей линии связи устройства мобильной станции, когда качество приема в нисходящей линии связи не восстанавливается после того, как была обнаружена рассинхронизация нисходящей линии связи на физическом уровне, и устройство мобильной станции переходит в состояние незанятости (состояние, где устройство мобильной станции не подключено к устройству базовой станции через радиоресурс) без переподключения. Здесь, когда устройство мобильной станции определяет, что качество приема ухудшилось значительно больше, чем предварительно определенное пороговое значение, оно передает рассинхронизацию нисходящей линии связи с физического уровня в RRC. Когда предоставлено уведомление о рассинхронизации нисходящей линии связи, устройство мобильной станции вызывает переход состояния линии радиосвязи нисходящей линии связи из интервала синхронизации в интервал обнаружения рассинхронизации в RRC, и определяет, происходит ли рассинхронизация нисходящей линии связи временно или нет. Более того, когда уведомление о рассинхронизации нисходящей линии связи предоставляется непрерывно с физического уровня также в интервал обнаружения рассинхронизации, и рассинхронизация нисходящей линии связи обнаруживается непрерывно определенное количество раз, или когда рассинхронизация нисходящей линии связи обнаруживается непрерывно в течение определенного времени,устройство мобильной станции определяет, что возникла проблема линии радиосвязи (проблема физического уровня), впоследствии вызывает переход состояния линии радиосвязи нисходящей линии связи в интервал защиты синхронизации, где ожидается восстановление качества приема, и одновременно запускает таймер защиты синхронизации, который измеряет интервал защиты синхронизации. Когда качество приема канала нисходящей линии связи не восстанавливается, даже если таймер защиты синхронизации истек, устройство мобильной станции определяет, что нисходящая линия связи попадает в отказ линии радиосвязи, указывающий на ухудшение качества нисходящей линии связи, вызывает переход состояния нисходящей линии связи в интервал переподключения, где осуществляется попытка повторного установления подключения радиоресурса, и одновременно запускает таймер переподключения, который измеряет интервал переподключения. В интервале переподключения устройство мобильной станции выполняет процедуру перевыбора соты, в которой выбирается сота с хорошим качеством приема. Устройство мобильной станции, которое выбрало хорошую соту в соответствии с процедурой перевыбора соты, начинает процедуру произвольного доступа и уведомляет хорошую соту о сообщении запроса переподключения (сообщение повторного установления радиоресурса). Когда устройство базовой станции не предоставило уведомление о разрешении для сообщения запроса переподключения за время, за которое таймер переподключения истек, устройство мобильной станции определяет,что потерпело неудачу в повторном установлении подключения радиоресурса, освобождает сохраненный радиоресурс и переходит в интервал состояния незанятости, где устройство мобильной станции не подключено к устройству базовой станции через радиоресурс.(2) Проблема произвольного доступа. Устройство мобильной станции управляет проблемой произвольного доступа в уровне линии данных путем подсчета количества попыток передачи PRACH. Подсчет количества попыток передачиPRACH в этом уровне линии данных типично осуществляется MAC, и проблема произвольного доступа управляется RRC. Когда вызвана причина для передачи любого из PRACH на устройство базовой станции, устройство мобильной станции передает случайным образом выбранную последовательность преамбул или последовательность преамбул, выделенную устройством базовой станции, на устройство базовой станции с использованием PRACH. В это время, когда ответ на PRACH не возвращается от устройства базовой станции в течение определенного времени по таким причинам, как невозможность устройства базовой станции идентифицировать PRACH, устройство мобильной станции передает PRACH снова. Устройство мобильной станции подсчитывает количество передач PRACH и определяет, что была обнаружена проблема произвольного доступа, указывающая на ухудшение качества восходящей линии связи, когда количество передач превышает предварительно определенное значение (максимальное количество передач). Должно быть отмечено, что даже если устройство мобильной станции обнаруживает проблему произвольного доступа, оно продолжает передавать PRACH на устройство базовой станции, используя те же параметры, до тех пор, пока не будут выданы инструкции для прекращения произвольного доступа и т.д. Инструкция для прекращения произвольного доступа типично выполняется от RRC к MAC.(3) Агрегация несущих. Агрегация несущих - это технология, которая агрегирует (осуществляет агрегирование) множество различных полос частот (составляющих несущих), чтобы обращаться с ними как с одной полосой частот. Например, когда пять составляющих несущих 20 МГц диапазона частот агрегированы агрегацией несущих, устройство мобильной станции может рассматривать его как диапазон частот в 100 МГц, чтобы осуществлять доступ. Должно быть отмечено, что составляющие несущие, которые будут агрегированы,могут быть непрерывными полосами частот, или целая или часть составляющей несущей могут быть прерывающимися полосами частот. Например, когда доступными полосами частот являются полоса 800 МГц, полоса 2,4 ГГц и полоса 3,4 ГГц, одна составляющая несущая может быть передана в полосе 800 МГц, другая составляющая, несущая в полосе 2 ГГц и еще одна составляющая, несущая в полосе 3,4 ГГц. Помимо этого, также возможно агрегировать непрерывные или прерывающиеся составляющие, несущие в одной и той же полосе частот, например в полосе 2,4 ГГц. Диапазон частот каждой составляющей несущей может быть диапазоном частот, более узким чем 20 МГц, или может отличаться друг от друга. Устройство базовой станции может увеличивать или уменьшать количество составляющих несущих восходящей линии связи или нисходящей линии связи, выделенных устройству мобильной станции,в зависимости от различных факторов, таких как удерживаемый объем буфера данных и качество приема устройства мобильной станции, загрузка в соте и качество обслуживания (QoS). Пример конфигурации сети связи настоящего изобретения. Фиг. 14 - это диаграмма, иллюстрирующая один из примеров конфигурации сети связи согласно варианту осуществления настоящего изобретения. Когда в качестве конфигурации сети связи устройство 1 мобильной станции может быть подключено беспроводным образом к устройству 2 базовой станции агрегированием несущих, одновременно используя множество полос частот (составляющих несущих, с полосы 1 по полосу 3), такая конфигурация является подходящей с точки зрения упрощения управления в том, что одно определенное устройство 2 базовой станции включает в себя устройства 11-13 передачи(и устройства 21-23 приема, которые не проиллюстрированы) для каждого множества полос частот, и что управление для каждой полосы частот осуществляется в одном устройстве 2 базовой станции. Однако может быть использована такая конфигурация, что устройство 2 базовой станции осуществляет передачу множества полос частот одним устройством передачи по тем причинам, что множество полос частот является непрерывными полосами частот. Диапазон связи каждой полосы частот, управляемой устройством передачи устройства 2 базовой станции, рассматривается как сота, и соты существуют пространственно в одной и той же области. В то же время области (соты), покрытые каждой полосой частот, могут иметь разный размер и разную форму соответственно. Однако, хотя области, покрытые частотами составляющих несущих, сформированных устройством 2 базовой станции, будут описаны посредством обозначения как соты, соответственно в описании, которое будет упомянуто ниже, должно быть отмечено, что определение соты может быть отличным от определения соты в фактически действующей системе связи. Например, в определенной системе связи часть составляющих несущих, используемых агрегацией несущих, может быть определена не как сота, а как простой добавленный радиоресурс. Даже если произойдет случай, где определение соты здесь отличается от определения соты в фактически действующей системе связи, ссылаясь на составляющую несущую как на соту в настоящем изобретении, этот случай не затрагивает главное назначение настоящего изобретения. Должно быть отмечено, что устройство 1 мобильной станции может быть подключено беспроводным образом к устройству 2 базовой станции через устройство ретрансляционной станции (или повторитель). Пример настройки конфигурации составляющей несущей. Фиг. 15 - это диаграмма, иллюстрирующая один из примеров отношения соответствия между составляющей несущей нисходящей линии связи, которую устройство 2 базовой станции конфигурирует для устройства 1 мобильной станции, и составляющей несущей восходящей линии связи, когда устройство 1 мобильной станции, согласно варианту осуществления настоящего изобретения, осуществляет агрегацию несущих. Составляющая несущая DLCC1 нисходящей линии связи, и составляющая несущая ляющая несущая DLCC3 нисходящей линии связи, и составляющая несущая ULCC2 восходящей линии связи на фиг. 15 связаны характерно для соты. Характерное для соты связывание - это отношение соответствия (отношение взаимодействия) между полосами частот восходящей линии связи и нисходящей линии связи, доступными для устройства 2 базовой станции, когда, например, устройство 1 базовой станции не осуществляет агрегацию несущих, и типично отношение соответствия указывается широковещательной информацией. Отношение соответствия между полосами частот восходящей линии связи и нисходящей линии связи явно указывается в широковещательной информации как частотная информация, или неявно указывается таким способом, как использование информации предварительно определенной разницы частот между восходящей линией связи и нисходящей линией связи, которая однозначно определена для каждой рабочей частоты, когда не указана явно. Не ограничиваясь этими способами,отношение соответствия может быть указано использованием способа, отличного от этих, до тех пор,пока возможно указать отношение соответствия полос частот восходящей линии связи и нисходящей линии связи для каждой соты. Существует случай, где множество составляющих несущих связаны характерно для соты с одной составляющей несущей. В противоположность этому, для устройства 2 базовой станции, возможно, сконфигурировать путем характерного для UE связывания отношение соответствия между составляющей несущей нисходящей линии связи и составляющей несущей восходящей линии связи для каждого устройства 1 мобильной станции отдельно от характерного для соты связывания. Существует случай, где множество составляющих несущих связаны характерно для UE с одной составляющей несущей. В случае фиг. 15 три составляющих несущих с DLCC1 по DLСС 3 нисходящей линии связи соответствуют составляющей несущейULCC2 восходящей линии связи, к которой определенное устройство 1 мобильной станции подключено беспроводным образом, DLCC1 и ULCC2 связаны характерно для UE, и DLCC2 и DLCC3 связаны характерно для соты с ULCC2. В этом случае устройство 1 мобильной станции осуществляет обработку приема в DLCC1 по DLCC3, и осуществляет обработку передачи в ULCC2. То есть, с DLCC1 поDLCC3 и ULCC2 - это подключенные составляющие несущие, которые устройство 1 мобильной станции использует для осуществления связи с устройством 2 базовой станции, и ULCC1 - это неподключенная составляющая несущая, которую устройство 1 мобильной станции не использует для осуществления связи с устройством 2 базовой станции. Пример настройки конфигурации уровня устройства мобильной станции. Фиг. 16 иллюстрирует один из примеров RRC (уровень RRC) и MAC (уровень MAC), и конфигурацию уровня (стек протоколов) физического уровня и интерфейсов между уровнями в устройстве мобильной станции. RRC - это более высокий уровень MAC и физического уровня, a MAC - это более низкий уровень RRC и более высокий уровень физического уровня. Каждый уровень связан с другими с использованием интерфейсов с Р 1 по Р 3 управления, и интерфейсов с Р 4 по Р 5 данных. Интерфейс Р 1 управления между RRC и физическим уровнем используется, чтобы устанавливать параметр управления с RRC на физический уровень, и чтобы физический уровень уведомлял RRC о рассинхронизации нисходящей линии связи. Интерфейс Р 2 управления между RRC и MAC используется, чтобы RRC устанавливал параметр управления на MAC и чтобы MAC уведомлял RRC о проблеме произвольного доступа. Интерфейс Р 3 управления между MAC и физическим уровнем используется, чтобы MAC устанавливал параметр управления на физический уровень. Кроме того, интерфейс Р 4 данных между MAC и физическим уровнем используется, чтобы MAC уведомлял физический уровень о передаче данных и чтобы физический уровень уведомлял MAC о принятых данных. Интерфейс Р 5 данных между RRC иMAC используется, чтобы RRC уведомлял MAC о передаче данных, и чтобы MAC уведомлял RRC о принятых данных. Должно быть отмечено, что хотя существует случай, где сущность и подуровень,имеющий функции управления данными, такие как RLC (управление линией радиосвязи) и PDCP (протокол конвергенции пакетных данных), включены между RRC и MAC как актуальная конфигурация устройства мобильной станции, даже этот случай не затрагивает главное назначение настоящего изобретения. С учетом упомянутых выше пунктов, в дальнейшем предпочтительные варианты осуществления настоящего изобретения будут подробно описаны на основании прилагаемых чертежей. Должно быть отмечено, что когда в описании настоящего изобретения определено, что конкретные описания широко известных функций и конфигураций, относящихся к настоящему изобретению, делают пункт настоящего изобретения двусмысленным, их детальные описания будут опущены. Первый вариант осуществления. Далее будет описан первый вариант осуществления настоящего изобретения. Вариант осуществления относится к способу управления для состояния линии радиосвязи составляющей несущей вместе с проблемой линии радиосвязи, обнаруживаемой устройством 1 мобильной станции во время агрегации несущих. Фиг. 1 - это структурная схема, иллюстрирующая один из примеров устройства 1 мобильной станции согласно варианту осуществления настоящего изобретения. Устройство 1 мобильной станции сконфигурировано с блоком 101 приема, блоком 102 демодуляции, блоком 103 декодирования, блоком 104 обработки измерений, блоком 105 управления, блоком 106 обработки произвольного доступа, блоком 107 кодирования, блоком 108 модуляции, блоком 109 передачи и более высоким уровнем 110. До приема информация управления устройства мобильной станции вводится в блок 105 управления с более высокого уровня 110, и информация управления устройства мобильной станции, касающаяся приема, соответствующим образом вводится как информация управления приема в блок 101 приема, блок 102 демодуляции, блок 103 декодирования и блок 104 обработки измерений. В информации управления приема такая информация, как информация демодуляции, информация декодирования, информация о полученной полосе частот, информация о синхронизации относительно каждого канала, способе мультиплексирования и расположении радиоресурса, включена как информация планирования приема. Сигнал приема принимается в блоке 101 приема. Блок 101 приема принимает сигнал в полосе частот, уведомление о которой предоставлено информацией управления приема. Сигнал приема вводится в блок 102 демодуляции. Блок 102 демодуляции демодулирует сигнал приема и вводит сигнал приема в блок 103 декодирования. Блок 103 декодирования должным образом декодирует сигнал приема на основе информации управления приема. Блок 103 декодирования соответствующим образом разделяет сигнал приема на данные трафика нисходящей линии связи и данные управления нисходящей линии связи, и вводит их на более высокий уровень 110, соответственно. Кроме того, блок 103 декодирования вводит декодированный сигнал приема, касающийся измерения, в блок 104 обработки измерений. Блок 104 обработки измерений осуществляет обработку измерения качества приема опорного сигнала нисходящей линии связи для каждой соты и обработку измерений частоты ошибок приема PDCCH или PDSCH, генерирует информацию измерения нисходящей линии связи, полученную усреднением (фильтрованием) измеренных качеств приема для каждого отсчета и выводит информацию измерения нисходящей линии связи на более высокий уровень 110. Кроме того, блок 104 обработки измерений сравнивает полученное качество приема с пороговым значением (также называемым Qout), используемым для обнаружения рассинхронизации нисходящей линии связи, и выводит рассинхронизацию нисходящей линии связи на более высокий уровень 110 по мере необходимости. Кроме того, до передачи информация управления устройства мобильной станции вводится в блок 105 управления более высоким уровнем 110, и информация управления устройства мобильной станции,касающаяся передачи, соответствующим образом вводится как информация управления передачи в блок 106 обработки произвольного доступа, блок 107 кодирования, блок 108 модуляции и блок 109 передачи. В информации управления передачи такая информация как информация кодирования, информация модуляции, информация о полосе частот передачи, синхронизация приема, касающаяся каждого канала,способ мультиплексирования и информация о расположении радиоресурса включена как информация планирования восходящей линии связи сигнала передачи. В блок 106 обработки произвольного доступа информация произвольного доступа, требуемая для передачи PRACH, такая как информация, о радиоресурсе и максимальное количество передач произвольного доступа вводится с более высокого уровня 110. Кроме того, когда блок 106 обработки произвольного доступа обнаружил проблему произвольного доступа путем подсчета количества передач PRACH, блок уведомляет более высокий уровень 110 об информации, о проблеме произвольного доступа, указывающей, что возникла проблема произвольного доступа. В блок 107 кодирования данные трафика восходящей линии связи и данные управления восходящей линии связи вводятся с более высокого уровня 110, и данные произвольного доступа вводятся из блока 106 обработки произвольного доступа. Блок 107 кодирования соответствующим образом кодирует каждые данные в соответствии с информацией управления передачи и выводит их в блок 108 модуляции. Блок 108 модуляции модулирует информацию на входе из блока 107 кодирования. Блок 109 передачи конвертирует сигнал частотной области в сигнал временной области, заодно и,отображая вывод блока 108 модуляции в частотную область, и передает сигнал, также как и помещает его на несущую предварительно определенной частоты, чтобы осуществить усиление мощности. PUSCH,в котором скомпонованы данные управления восходящей линии связи, типично конфигурирует сообщение уровня 3 (сообщение RRC (сообщение управления радиоресурсом. RRC устройства 1 мобильной станции существует как часть более высокого уровня 110. RRC дополнительно включает в себя блок управления состоянием линии радиосвязи (не показан), который является подблоком, управляющим состоянием линии радиосвязи, указывающим состояние полосы частот для каждого множества полос частот. Кроме того, блок 106 обработки произвольного доступа существует как часть MAC устройства 1 мобильной станции. Поскольку другие компоненты устройства 1 мобильной станции не имеют отношения к настоящему варианту осуществления, они опущены на фиг. 1. Фиг. 2 - это структурная схема, иллюстрирующая один из примеров устройства 2 базовой станции согласно варианту осуществления настоящего изобретения. Устройство 2 мобильной станции сконфигурировано с блоком 201 приема, блоком 202 демодуляции, блоком 203 декодирования, блоком 204 управления, блоком 205 кодирования, блоком 206 модуляции, блоком 207 передачи, блоком 208 передачи и приема сетевого сигнала, блоком 209 управления соседней информацией и более высоким уровнем 210. Более высокий уровень 210 вводит данные трафика нисходящей линии связи и данные управления нисходящей линии связи в блок 205 кодирования. Блок 205 кодирования кодирует каждые введенные данные и вводит их в блок 206 модуляции. Блок 206 модуляции осуществляет модуляцию кодированного сигнала. Кроме того, в блоке 206 модуляции опорный сигнал нисходящей линии связи мультиплексиру-8 023252 ется относительно модулированного сигнала и отображается в частотной области. Блок 207 передачи конвертирует сигнал частотной области, выведенный из блока 206 модуляции, в сигнал временной области и передает конвертированный сигнал, заодно и, помещая его на несущую предварительно определенной частоты, чтобы осуществить усиление мощности. PDSCH, в котором скомпонованы данные управления нисходящей линии связи, типично конфигурирует сообщение уровня 3 (сообщение RRC). Кроме того, блок 201 приема конвертирует принимаемый сигнал из устройства 1 мобильной станции в цифровой сигнал основной полосы. Цифровой сигнал вводится в блок 202 демодуляции и демодулируется. Сигнал, демодулированный блоком 202 демодуляции, затем вводится в блок 203 декодирования и декодируется. Блок 203 декодирования соответствующим образом разделяет сигнал приема на данные трафика восходящей линии связи и данные управления восходящей линии связи и вводит их на более высокий уровень 210 соответственно. Информация управления устройства базовой станции, требуемая для управления каждым из вышеописанных блоков, вводится в блок 204 управления с более высокого уровня 210, информация управления устройства базовой станции, относящаяся к передаче, соответствующим образом вводится как информация управления передачи в каждый из блоков: блок 205 кодирования, блок 206 модуляции, и блок 207 передачи - из блока 204 управления, и информация управления устройства базовой станции, относящаяся к приему, соответствующим образом вводится как информация управления приема в каждый из блоков: блок 201 приема, блок 202 демодуляции, блок 203 декодирования. Между тем, блок 208 передачи и приема сетевого сигнала осуществляет передачу или прием сообщения управления между устройствами 2 базовой станции или между устройством управляющей станции (или устройством шлюза) и устройством 2 базовой станции. Сообщение управления передается и принимается через сетевую линию. Блок 209 управления соседней информацией управляет сетевой информацией для установления устройства 2 базовой станции (или устройства управляющей станции или устройства шлюза), которое является адресатом передачи или источником передачи. Сетевая информация сконфигурирована с информацией, с которой может быть установлен адрес в сети каждого устройства, такой как идентификатор области отслеживания (TAI), глобальный идентификатор соты (CGI), физический идентификатор соты (PCI), цветовой код сети, адрес по Интернет протоколу (IP адрес). Блок 209 управления соседней информацией предоставляет блоку 208 передачи и приема сетевой информации сетевую информацию по мере необходимости. Более высокий уровень 210 управляет блоком 208 передачи и приема сетевой информации и блоком 209 управления соседней информацией. RRC устройства 2 базовой станции существует как часть более высокого уровня 210. Поскольку другие компоненты устройства 2 базовой станции не имеют отношения к настоящему варианту осуществления, они опущены на фиг. 2. Впоследствии, используя фиг. 3-12, будет описан способ управления состоянием линии радиосвязи для каждой полосы частот, который осуществляется устройством 1 мобильной станции варианта осуществления, когда обнаруживается проблема линии радиосвязи. Управление состоянием линии радиосвязи,проиллюстрированное ниже, осуществляется блоком управления состоянием линии радиосвязи устройства 1 мобильной станции. Устройство 1 мобильной станции определяет проблему физического уровня для всех составляющих несущих нисходящей линии связи, сконфигурированной из устройства 2 базовой станции, или для каждой составляющей несущей нисходящей линии связи, в которой осуществляется мониторинг PDCCH(физического канала управления нисходящей линии связи), или для каждой составляющей несущей нисходящей линии связи, на которую была сконфигурирована информация определения состояния нисходящей линии связи (каждый таймер или тому подобное, используемый для определения максимального разрешенного количества раз рассинхронизации нисходящей линии связи или перехода состояний). Устройство 1 мобильной станции управляет состоянием линии радиосвязи (состоянием нисходящей линии связи) составляющей несущей нисходящей линии связи, на которую была сконфигурирована информация определения состояния нисходящей линии связи. Кроме того, устройство 1 мобильной станции определяет проблему произвольного доступа по меньшей мере для каждой одной или более составляющих несущих восходящей линии связи, на которую была сконфигурирована информация произвольного доступа (максимальное количество передач и т.д.). Устройство 1 мобильной станции управляет состоянием линии радиосвязи (состоянием восходящей линии связи) составляющей несущей восходящей линии связи, на которую была сконфигурирована информация произвольного доступа. Устройству 1 мобильной станции не требуется обнаруживать проблему произвольного доступа в составляющей несущей восходящей линии связи, на которую не была сконфигурирована информация произвольного доступа. Должно быть отмечено, что проблема физического уровня, обнаруженная в составляющей несущей нисходящей линии связи, обозначается как отказ DLСС (отказ составляющей несущей нисходящей линии связи) в последующем описании. Кроме того, проблема физического уровня, обнаруженная в составляющей несущей восходящей линии связи, обозначается как отказ ULCC (отказ составляющей несущей восходящей линии связи). Устройство 2 базовой станции может также сконфигурировать для устройства 1 мобильной станции информацию определения состояния нисходящей линии связи, используемую для обнаружения пробле-9 023252 мы физического уровня для каждой составляющей несущей нисходящей линии связи. Типично, устройство 2 базовой станции конфигурирует информацию определения состояния нисходящей линии связи только на составляющую несущую нисходящей линии связи, в которой устройство 1 мобильной станции проинструктировано осуществлять мониторинг PDCCH. Кроме того, устройство 2 базовой станции может также сконфигурировать информацию произвольного доступа для устройства 1 мобильной станции для каждой составляющей несущей восходящей линии связи. Типично, устройство 2 базовой станции конфигурирует информацию произвольного доступа по меньшей мере на одну составляющую несущую восходящей линии связи для каждой группы составляющих несущих восходящей линии связи, имеющих различные синхронизации передачи восходящей линии связи, которые сконфигурированы для устройства 1 мобильной станции. Фиг. 3 - это диаграмма для иллюстрирования способа управления состоянием линии радиосвязи для каждой составляющей несущей в случае, где проблема линии радиосвязи возникла в определенной составляющей несущей нисходящей линии связи, когда множество составляющих несущих сконфигурировано для устройства 1 мобильной станции агрегацией несущих. На фиг. 3 составляющая несущая DLCC1 нисходящей линии связи и составляющая несущаяDLCC2 нисходящей линии связи, и составляющая несущая ULCC1 восходящей линии связи, и составляющая несущая ULCC2 восходящей линии связи сконфигурированы для устройства 1 мобильной станции как агрегация несущих устройством 2 базовой станции. Кроме того, DLCC1 и ULCC1 иDLCC2 и ULCC2 связаны характерно для соты соответственно. Возвращаясь к фиг. 3, когда устройство 1 мобильной станции обнаружило появление отказа DLCC в DLCC1, процедура произвольного доступа и корректировка мощности передачи, касающаясяULCC1, основаны на качестве приема взаимодействующей DLCC1, и таким образом требуется сложное и специальное управление, отличное от традиционного, чтобы продолжить передачу в ULCC1, когда возник отказ DLCC в DLCC1. Впоследствии, устройство 1 мобильной станции варианта осуществления устанавливает отказ ULCC в ULCC1, которая связана характерно для соты с DLCC1, чтобы не осуществлять описанное выше специальное управление. То есть, RRC, которое обнаружило, что проблема физического уровня произошла в DLCC1, обновляет состояние линии радиосвязи ULCC1, соответствующей DLCC1. Должно быть отмечено, что устройству 1 мобильной станции не требуется обновлять состояния линий радиосвязи DLCC2 и ULCC2, которые не связаны характерно для соты сDLCC1. В случае, проиллюстрированном на фиг. 3, способ управления для состояния линии радиосвязи каждой составляющей несущей, осуществляемый устройством 1 мобильной станции, будет далее описан с использованием фиг. 4. Фиг. 4 - это график, иллюстрирующий способ для перехода состояний с течением времени состояния линии радиосвязи для каждой составляющей несущей, управляемой устройством 1 мобильной станции. Первый ряд рисунка указывает качество приема DLCC1, второй ряд указывает состояние линии радиосвязи DLCC1, и третий ряд указывает состояние линии радиосвязи ULCC1. Качество приемаDLCC1 в верхнем ряду может быть разделено на качество А и качество В. Качество А означает состояние, где качество приема нисходящей линии связи выше, чем пороговое значение Qout, и рассинхронизация нисходящей линии связи не обнаружена на физическом уровне. Между тем, качество В означает состояние, где качество приема ниже, чем пороговое значение Qout, и рассинхронизация была обнаружена на физическом уровне. Устройство 1 мобильной станции управляет состоянием линии радиосвязи DLCC1 как интервалом синхронизации, когда качество приема DLCC1 находится в состоянии качества А. Кроме того, устройство 1 мобильной станции управляет состоянием линии радиосвязи ULCC1 как действительным интервалом произвольного доступа. Действительный интервал произвольного доступа - это интервал, где радиоресурс (информация произвольного доступа), используемый для передачи произвольного доступа,действителен, и указывает, что устройство 1 мобильной станции находится в состоянии, допускающем передачу произвольного доступа с произвольными временными характеристиками по мере необходимости. Хотя действительный интервал произвольного доступа может быть дополнительно разделен с использованием таймера на интервал, где информация корректировки синхронизации передачи действительна (состояние корректировки синхронизации передачи), и интервал, где информация корректировки синхронизации передачи недействительна (состояние некорректировки синхронизации передачи), два интервала опущены на рисунке. Здесь, когда качество приема DLCC1 ухудшается в определенный момент времени Т 41, и результирующее качество изменяется на качество В, устройство 1 мобильной станции уведомляет RRC о рассинхронизации нисходящей линии связи с физического уровня и вызывает переход состояния линии радиосвязи DLCC1 в интервал обнаружения рассинхронизации. Когда устройство 1 мобильной станции непрерывно принимало уведомление о рассинхронизации нисходящей линии связи с физического уровня определенное количество раз, или непрерывно принимало уведомление о рассинхронизации нисходящей линии связи с физического уровня в течение определенного времени (момент времени Т 42), устройство 1 мобильной станции определяет, что произошла проблема линии радиосвязи (проблема физического уровня), вызывает переход состояния линии радиосвязи DLCC1 в интервал защиты синхронизации, где ожидается восстановление качества приема, и одновременно запускает таймер защиты синхронизации,который измеряет интервал защиты синхронизации. Когда качество приема канала нисходящей линии связи не восстанавливается, даже если таймер защиты синхронизации истекает (момент времени Т 43), устройство 1 мобильной станции определяет,что DLCC1 достигла отказа DLCC. В это время устройство 1 мобильной станции вызывает переход состояния линии радиосвязи DLCC1 в интервал отказа DLCC. Интервал отказа DLCC - это интервал,в котором данные нисходящей линии связи, принятые в составляющей несущей, считаются недействительными. Устройство 1 мобильной станции может прекратить мониторинг PDCCH в интервале отказаULCC1, связанной характерно для соты с DLCC1, и осуществляет установку отказа ULCC в ULCC1,и также вызывает переход состояния линии радиосвязи ULCC1 в недействительный интервал произвольного доступа. Недействительный интервал произвольного доступа - это интервал, в котором радиоресурс для передачи произвольного доступа считается недействительным. Устройство 1 мобильной станции не может передавать PRACH в составляющей несущей восходящей линии связи, чье состояние линии радиосвязи находится в недействительном интервале произвольного доступа. Должно быть отмечено, что устройство 1 мобильной станции считает, что радиоресурсы всех каналов восходящей линии связи, отличных отPRACH, недействительны в составляющей несущей восходящей линии связи, чье состояние линии радиосвязи находится в недействительном интервале произвольного доступа, и что вся передача запрещена. Устройство 1 мобильной станции может предоставить уведомление об освобождении установкиPRACH радиоресурса составляющей несущей восходящей линии связи (ULCC1) и об освобождении установки радиоресурса других каналов восходящей линии связи, одновременно с обновлением состояния линии радиосвязи ULCC1. MAC принимает уведомление об освобождении установки радиоресурса из RRC. Фиг. 5 - это другая диаграмма для иллюстрирования способа управления состоянием линии радиосвязи каждой составляющей несущей в случае, где проблема линии радиосвязи возникла в определенной составляющей несущей нисходящей линии связи, когда множество составляющих несущих сконфигурировано для устройства 1 мобильной станции агрегацией несущих. На фиг. 5 составляющая несущая DLCC1 нисходящей линии связи и составляющая несущаяDLCC2 нисходящей линии связи, и составляющая несущая ULCC1 восходящей линии связи, и составляющая несущая ULCC2 восходящей линии связи сконфигурированы для устройства 1 мобильной станции как агрегация несущих устройством 2 базовой станции. Кроме того, DLCC1 и ULCC2 связаны характерно для UE друг с другом, и DLCC2 и ULCC2 связаны характерно для соты друг с другом. В это время, когда устройство 1 мобильной станции обнаруживает возникновение отказа DLCC вDLCC1, ему не нужно обновлять состояния линии радиосвязи составляющих несущих, отличных отDLCC1, поскольку составляющая несущая восходящей линии связи, связанная характерно для соты сDLCC1, не сконфигурирована для устройства 1 мобильной станции. То есть, устройство 1 мобильной станции не обновляет состояния линий радиосвязи DLCC2 и ULCC2, которые не связаны характерно для соты с DLCC1. Фиг. 6 - это диаграмма для иллюстрирования способа управления состоянием линии радиосвязи каждой составляющей несущей в случае, где проблема линии радиосвязи возникла в составляющей несущей нисходящей линии связи, связанной характерно для соты с составляющей несущей, имеющей множество характерных для соты связываний, когда множество составляющих несущих сконфигурировано для устройства 1 мобильной станции агрегацией несущих. На фиг. 6 составляющая несущая DLCC1 нисходящей линии связи и составляющая несущаяDLCC2 нисходящей линии связи, и составляющая несущая ULCC1 восходящей линии связи сконфигурированы для устройства 1 мобильной станции как агрегация несущих устройством 2 базовой станции. Кроме того, DLCC1 и ULCC1 связаны характерно для соты друг с другом и, к тому же, DLCC2 иULCC1 связаны характерно для соты друг с другом. То есть, ULCC1 имеет множество характерных для соты связываний. В это время, когда устройство 1 мобильной станции обнаруживает возникновение отказа DLCC вDLCC1, устройство 1 мобильной станции устанавливает отказ ULCC в ULCC1, которая связана характерно для соты с DLCC1. Кроме того, одновременно, устройство 1 мобильной станции устанавливает отказ DLCC подобным образом в DLCC2, которая связана характерно для соты с ULCC1. To есть,RRC, которое обнаружило, что проблема физического уровня возникла в DLCC1, обновляет одновременно состояние линии радиосвязи ULCC1 и состояние линии радиосвязи DLCC2, которые соответствуют DLCC1. В случае, проиллюстрированном на фиг. 6, способ управления для состояния линии радиосвязи каждой составляющей несущей, осуществляемый устройством 1 мобильной станции, будет далее описан с использованием фиг. 7. Фиг. 7 - это график, иллюстрирующий способ для перехода состояний с течением времени состояния линии радиосвязи для каждой составляющей несущей, управляемой устройством 1 мобильной станции. Первый ряд рисунка указывает качество приема DLCC1, второй ряд указывает состояние линии радиосвязи DLCC1, третий ряд указывает состояние линии радиосвязи ULCC1 и четвертый ряд указывает состояние линии радиосвязи DLCC2 соответственно. Устройство 1 мобильной станции управляет состоянием линии радиосвязи DLCC1 как интервалом синхронизации, когда качество приема DLCC1 находится в состоянии качества А. Кроме того, устройство 1 мобильной станции управляет состоянием линии радиосвязи ULCC1 как действительным интервалом произвольного доступа. Хотя состояние линии радиосвязи DLCC2 может быть произвольным,оно определено как интервал синхронизации, чтобы упростить описание. Здесь, когда качество приема DLCC1 ухудшается в определенный момент времени Т 71 и результирующее качество изменяется на качество В, устройство 1 мобильной станции уведомляет RRC о рассинхронизации нисходящей линии связи с физического уровня и вызывает переход состояния линии радиосвязи DLCC1 в интервал обнаружения рассинхронизации. Когда устройство 1 мобильной станции непрерывно принимало уведомление о рассинхронизации нисходящей линии связи с физического уровня определенное количество раз, или непрерывно принимало уведомление о рассинхронизации нисходящей линии связи с физического уровня в течение определенного времени (момент времени Т 72), устройство 1 мобильной станции определяет, что возникла проблема линии радиосвязи (проблема физического уровня), вызывает переход состояния линии радиосвязи DLCC1 в интервал защиты синхронизации, где ожидается восстановление качества приема, и одновременно запускает таймер защиты синхронизации,который измеряет интервал защиты синхронизации. В моменты времени Т 71 и Т 72 состояние линии радиосвязи ULCC1 или DLCC2 не подвержено влиянию изменения состояния линии радиосвязиDLCC1. Когда качество приема канала нисходящей линии связи не восстанавливается, даже если таймер защиты синхронизации истекает, устройство 1 мобильной станции определяет, что DLCC1 достигла отказа DLСС (момент времени Т 73). В это время устройство 1 мобильной станции считает, что отказULCC произошел также в ULCC1, связанной характерно для соты с DLCC1, также как и вызывает переход состояния линии радиосвязи DLCC1 в интервал отказа DLCC, осуществляет установку отказаULCC в ULCC1 и вызывает переход состояния линии радиосвязи ULCC1 в недействительный интервал произвольного доступа. Более того, в этот же момент времени Т 73 устройство 1 мобильной станции считает, что отказ DLCC произошел также в DLCC2, связанной характерно для соты с DLCC1 черезULCC1, осуществляет установку отказа DLСС в DLCC2 и вызывает переход состояния линии радиосвязи DLCC2 в интервал отказа DLCC. Таким образом, в то время как устройство 1 мобильной станции устанавливает как отказ UL СС составляющую несущую восходящей линии связи, связанную характерно для соты с составляющей несущей нисходящей линии связи, в которой произошел отказ DLСС, оно не меняет состояние линии радиосвязи составляющей несущей восходящей линии связи, связанной характерно для UE. К тому же, когда другая составляющая несущая нисходящей линии связи связана характерно для соты с составляющей несущей восходящей линии связи, установленной как отказ ULCC, устройство 1 мобильной станции устанавливает составляющую несущую нисходящей линии связи как отказ DLCC. Впоследствии, устройство 1 мобильной станции не осуществляет управление состоянием линии радиосвязи, касающееся составляющих несущих, полностью отдельно для каждой составляющей несущей, но может просто управлять составляющими несущими, связанными характерно для соты как одна группа. Фиг. 8 - это другая диаграмма для иллюстрирования способа управления для состояния линии радиосвязи каждой составляющей несущей в случае, где проблема линии радиосвязи возникла в определенной составляющей несущей восходящей линии связи, когда множество составляющих несущих сконфигурировано для устройства 1 мобильной станции агрегацией несущих. Установка составляющей несущей на фиг. 8 такая же, как на фиг. 5. В это время, когда устройство 1 мобильной станции обнаруживает возникновение отказа ULСС вULCC2, процедура повторной передачи данных, относящихся к DLCC2 и т.д., осуществляется путем взаимодействия ULCC2, и таким образом требуется сложное и специальное управление, отличное от традиционного, для продолжения приема в DLCC2, когда отказ ULCC возник в ULCC2. Впоследствии, устройство 1 мобильной станции варианта осуществления устанавливает отказ DLCC в DLCC2,которая связана характерно для соты с ULCC2, чтобы не осуществлять описанное выше специальное управление. Поскольку другие составляющие несущие не связаны характерно для соты с ULCC2, не требуется, чтобы состояния линии радиосвязи других составляющих несущих обновлялись. То есть,RRC, которое приняло уведомление о факте, что возникла проблема произвольного доступа в ULCC2,от MAC, обновляет состояние линии радиосвязи DLCC2, соответствующей ULCC2. В случае, проиллюстрированном на фиг. 8, способ управления для состояния линии радиосвязи каждой составляющей несущей, осуществляемый устройством 1 мобильной станции, будет далее описан с использованием фиг. 9. Фиг. 9 - это график, иллюстрирующий способ для перехода состояний с течением времени состояния линии радиосвязи для каждой составляющей несущей, управляемой устройством 1 мобильной станции. Первый ряд рисунка указывает состояние произвольного доступа составляющей несущей ULCC2 восходящей линии связи, второй ряд указывает состояние линии радиосвязи ULCC2, и третий ряд указывает состояние линии радиосвязи DLCC2, соответственно. Устройство 1 мобильной станции управляет состоянием произвольного доступа, осуществляемого вULCC2. Состояние линии радиосвязи ULCC2 определено как недействительный интервал произвольного доступа. Кроме того, состояние линии радиосвязи DLCC2 определено как интервал синхронизации. Поскольку состояние линии радиосвязи DLCC1 не связано с состоянием линии радиосвязиULCC1 или DLCC2, рисунок и его описание будут опущены. Здесь, предположим, что устройство 1 мобильной станции начало произвольный доступ в определенный момент времени Т 91. О причине начала произвольного доступа не спрашивается. В это время устройство 1 мобильной станции вызывает переход состояния произвольного доступа ULCC2 в интервал повторной передачи произвольного доступа. Интервал повторной передачи произвольного доступа это состояние, где произвольный доступ начался, но не является успешным, и количество попыток произвольного доступа подсчитывается в интервале. Устройству 1 мобильной станции не требуется обновлять состояния линий радиосвязи ULCC2 и DLCC2 в момент времени Т 91. В устройстве 1 мобильной станции считается, что проблема произвольного доступа возникла в ULCC2, когда количество попыток произвольного доступа достигает предварительно определенного количества раз, и MAC уведомляетRRC о проблеме произвольного доступа. Устройство 1 мобильной станции, которое приняло уведомление о проблеме произвольного доступа от MAC, устанавливает отказ ULCC в ULCC2 (момент времени Т 92). Устройство 1 мобильной станции вызывает переход состояния линии радиосвязи ULCC2 в недействительный интервал произвольного доступа в тот же момент времени Т 92. Кроме того, устройство 1 мобильной станции считает, что отказ DLСС произошел в DLCC2, связанной характерно для соты сULCC2, в момент времени Т 92, осуществляет установку отказа DLCC в DLCC2 и вызывает переход состояния линии радиосвязи DLCC2 в интервал отказа DLCC. Фиг. 10 - это диаграмма для иллюстрирования способа управления для состояния линии радиосвязи каждой составляющей несущей в случае, где проблема линии радиосвязи возникает в составляющей несущей восходящей линии связи, имеющей множество характерных для соты связываний, когда множество составляющих несущих сконфигурировано для устройства 1 мобильной станции агрегацией несущих. Установка составляющей несущей на фиг. 10 такая же, как на фиг. 6. В это время, когда устройство 1 мобильной станции обнаруживает возникновение отказа ULCC вULCC1, устройство 1 мобильной станции устанавливает отказ DLСС в DLCC1, которая связана характерно для соты с ULCC1. Кроме того, одновременно, устройство 1 мобильной станции устанавливает отказ DLСС подобным образом в DLCC2, которая связана характерно для соты с ULCC1. То есть,RRC, которое приняло уведомление о возникновении проблемы произвольного доступа от MAC вULCC1, обновляет оба состояния линии радиосвязи DLCC1, соответствующей ULCC1, и состояние линии радиосвязи DLCC2. В случае, проиллюстрированном на фиг. 10, способ управления для состояния линии радиосвязи каждой составляющей несущей, осуществляемый устройством 1 мобильной станции, будет далее описан с использованием фиг. 11. Фиг. 11 - это график, иллюстрирующий способ для перехода состояний с течением времени состояния линии радиосвязи для каждой составляющей несущей, управляемой устройством 1 мобильной станции. Первый ряд рисунка указывает состояние произвольного доступа составляющей несущей ULCC1 восходящей линии связи, второй ряд указывает состояние линии радиосвязи ULCC1, третий ряд указывает состояние линии радиосвязи DLCC1 и четвертый ряд указывает состояние линии радиосвязиDLCC2, соответственно. Устройство 1 мобильной станции управляет состоянием произвольного доступа, осуществляемого вULCC1. Состояние линии радиосвязи ULCC1 определено как недействительный интервал произвольного доступа. Кроме того, состояния линии радиосвязи DLCC1 и DLCC2 определены как интервал синхронизации. Здесь, предположим, что устройство 1 мобильной станции начало произвольный доступ в определенный момент времени T111. О причине начала произвольного доступа не спрашивается. В это время устройство 1 мобильной станции вызывает переход состояния произвольного доступа ULCC1 в интервал повторной передачи произвольного доступа. Устройству 1 мобильной станции не требуется обновлять состояния линий радиосвязи ULCC1, DLCC1 и DLCC2 в момент времени T111. В устройстве 1 мобильной станции считается, что проблема произвольного доступа возникла в ULCC1, когда количество попыток произвольного доступа достигает предварительно определенного количества раз, и MAC уведомляет RRC о проблеме произвольного доступа. Устройство 1 мобильной станции, которое приняло уведомление о проблеме произвольного доступа от MAC, устанавливает отказ ULCC в ULCC1 (момент времени Т 112). Устройство 1 мобильной станции вызывает переход состояния линии радиосвязи ULCC1 в недействительный интервал произвольного доступа в тот же момент времени Т 112. Кроме того, устройство 1 мобильной станции считает, что отказ DLCC произошел в DLCC1 и DLCC2, связанным характерно для соты с ULCC1, в момент времени Т 112, осуществляет установку отказа DLCC в оба DLCC1 иDLCC2 и вызывает переход состояний линии радиосвязи DLCC1 и DLCC2 в интервал отказа DLCC. Фиг. 12 - это диаграмма для иллюстрирования способа управления состоянием линии радиосвязи каждой составляющей несущей в случае, где проблема линии радиосвязи возникла в определенной составляющей несущей нисходящей линии связи, когда составляющая несущая нисходящей линии связи имеет расширенную характерное для соты связывание, действительную только для специального устройства 1 мобильной станции, когда множество составляющих несущих сконфигурировано для устройства 1 мобильной станции агрегацией несущих. На фиг. 12 составляющая несущая DLCC1 нисходящей линии связи, составляющая несущаяULCC1 восходящей линии связи и составляющая несущая ULCC2 восходящей линии связи сконфигурированы для устройства 1 мобильной станции как агрегация несущих устройством 2 базовой станции. Кроме того, DLCC1 и ULCC1 связаны характерно для соты друг с другом, и, к тому же, DLCC1 иULCC2 расширенно связаны характерно для соты друг с другом. Расширенное характерное для соты связывание - это характерное для соты связывание, действительное только, например, для специального устройства 1 мобильной станции (устройства 1 мобильной станции или подобного, имеющего расширенную функцию, которая будет выпущена в будущем), и уведомляется посредством новой широковещательной информации, которая может быть принята только специальным устройством 1 мобильной станции, или информацией предварительно определенной разности частот между восходящей линией связи и нисходящей линией связи, действительной только для специального устройства 1 мобильной станции. То есть, хотя обычное устройство 1 мобильной станции, которое получило доступ к DLCC1,распознает, что только DLCC1 и ULCC1 связаны характерно для соты, специальное устройство 1 мобильной станции распознает, что DLCC1 и ULCC2 расширенно связаны характерно для соты. Специальное устройство 1 мобильной станции может просто иметь такую же конфигурацию, как и обычное устройство 1 мобильной станции, за исключением приема новой широковещательной информации, действительной только для специального устройства 1 мобильной станции, или за исключением хранения информации предварительно определенной разности частот между восходящей линией связи и нисходящей линией связи. В это время способ управления состоянием линии радиосвязи, когда обычное устройство 1 мобильной станции обнаружило возникновение отказа DLCC в DLCC1, может быть таким же, как на фиг. 6 или 8, и таким образом, подробное описание способа будет опущено. Между тем, когда специальное устройство 1 мобильной станции, которое может распознавать расширенное характерное для соты связывание между составляющими несущими, обнаруживает возникновение отказа DLCC в DLCC1, специальному устройству 1 мобильной станции не требуется обновлять состояние линии радиосвязи ULCC2, которая расширенно связана характерно для соты с DLCC1. To есть, специальное устройство 1 мобильной станции не обновляет состояние линии радиосвязи ULCC2,которая расширенно связана характерно для соты с DLCC1. Таким образом, в то время как устройство 1 мобильной станции устанавливает как отказ DLCC составляющую несущую нисходящей линии связи, связанную характерно для соты с составляющей несущей восходящей линии связи, в которой произошел отказ ULCC, оно не меняет состояние линии радиосвязи составляющей несущей нисходящей линии связи, связанной характерно для UE. К тому же, когда другая составляющая несущая нисходящей линии связи, отличная от составляющей несущей нисходящей линии связи, установленной как отказ DLCC, связана характерно для соты, устройство 1 мобильной станции устанавливает составляющую несущую нисходящей линии связи как отказ DLCC. Впоследствии, устройство 1 мобильной станции не осуществляет управление состоянием линии радиосвязи,касающееся составляющих несущих, полностью отдельно для каждой составляющей несущей, но может просто управлять составляющими несущими, связанными характерно для соты как одна группа. Как результат обновления состояний линии радиосвязи составляющей несущей нисходящей линии связи и/или составляющей несущей восходящей линии связи, которые(ая) связаны(а) характерно для соты с составляющей несущей нисходящей линии связи, в которой был обнаружен отказ DLCC, или с составляющей несущей восходящей линии связи, в которой был обнаружен отказ ULCC, когда все составляющие несущие нисходящей линии связи, чьи состояния линии радиосвязи управляются устройством 1 мобильной станции, установлены как отказ DLСС или когда все составляющие несущие восходящей линии связи установлены как отказ ULCC, устройство 1 мобильной станции определяет, что возник отказ линии радиосвязи, и начинает процедуру повторного установления радиоресурса. То есть, когда RRC (блок управления состоянием линии радиосвязи) устройства 1 мобильной станции устанавливает состояния линии радиосвязи всех составляющих несущих нисходящей линии связи как отказ DLCC или когда RRC устанавливает состояния линии радиосвязи всех составляющих несущих восходящей линии связи как отказ ULСС, оно начинает процедуру повторного установления радиоресурса. Таким образом, в первом варианте осуществления устройство 1 мобильной станции осуществляет определение и обнаружение проблемы физического уровня для каждой составляющей несущей нисходящей линии связи. Кроме того, устройство 1 мобильной станции осуществляет определение и обнаружение проблемы произвольного доступа для каждой составляющей несущей восходящей линии связи, в которой был сконфигурирован PRACH. Впоследствии, когда устройство 1 мобильной станции обнаруживает проблему линии радиосвязи (проблему физической связи или проблему произвольного доступа) как способ для управления состоянием линии радиосвязи, оно обновляет состояния линии радиосвязи всех составляющих несущих, связанных характерно для соты с составляющей несущей, в которой возникла проблема линии радиосвязи, будучи отправной точкой. Это является подходящим, что обновление состояния линии радиосвязи составляющей несущей нисходящей линии связи или составляющей несущей восходящей линии связи осуществляется посредством RRC (блока управления состоянием линии радиосвязи) устройства 1 мобильной станции. Как описано выше, поскольку устройство 1 мобильной станции может просто определить, какое состояние линии радиосвязи составляющей несущей может просто быть обновлено в соответствии с тем,есть или нет характерное для соты связывание между составляющими несущими наряду с возникновением проблемы линии радиосвязи, даже в случае, где необходимо управлять состояниями линии радиосвязи множества составляющих несущих агрегацией несущих, управление состоянием линии радиосвязи упрощено. Кроме того, поскольку становится возможным управлять проблемой линии радиосвязи для каждой составляющей несущей, связанной характерно для соты, вместо управления проблемой линии радиосвязи независимо для каждой составляющей несущей, способ управления становится эффективным. Кроме того, поскольку передача больше не осуществляется в соответствующей восходящей линии связи, когда возникла проблема физического уровня, устройству 1 мобильной станции становится не нужно осуществлять сложное и специальное управление для процедуры произвольного доступа и корректировки мощности передачи в соответствующей восходящей линии связи, даже если возникла проблема физического уровня. Кроме того, поскольку прием больше не осуществляется в соответствующей нисходящей линии связи, когда возникла проблема произвольного доступа, устройству 1 мобильной станции становится не нужно осуществлять сложное и специальное управление для процедуры повторной передачи данных, полученных в соответствующей нисходящей линии связи и т.д., даже если возникла проблема произвольного доступа. Второй вариант осуществления. Далее будет описан второй вариант осуществления настоящего изобретения. Вариант осуществления относится к способу управления для состояния линии радиосвязи составляющей несущей устройством 1 мобильной станции во время агрегации несущих, когда специальная составляющая несущая установлена на составляющую несущую нисходящей линии связи или составляющую несущую восходящей линии связи, и в составляющей несущей возникла проблема линии радиосвязи. Поскольку конфигурации устройства 1 мобильной станции и устройства 2 базовой станции, которые используются для варианта осуществления, могут просто быть такими же конфигурациями, как на фиг. 1 и 2 соответственно, их описания будут опущены. Устройство 1 мобильной станции конфигурирует одну из составляющих несущих нисходящей линии связи, сконфигурированную устройством 2 базовой станции, как специальную составляющую несущую нисходящей линии связи. Здесь составляющая несущая нисходящей линии связи обозначается как опорная несущая нисходящей линии связи. Опорная несущая нисходящей линии связи может быть индивидуально сконфигурирована для устройства 1 мобильной станции устройством 2 базовой станции или может быть сконфигурирована как составляющая несущая нисходящей линии связи, которая предоставляет информацию, используемую для информации о безопасности и т.д., среди составляющих несущих нисходящей линии связи, сконфигурированных для устройства 1 мобильной станции. Кроме того, устройство 1 мобильной станции конфигурирует одну из составляющих несущих восходящей линии связи, сконфигурированную устройством 2 базовой станции, как специальную несущую восходящей линии связи. Здесь составляющая несущая восходящей линии связи обозначается как опорная несущая восходящей линии связи. Опорная несущая восходящей линии связи может быть индивидуально сконфигурирована для устройства 1 мобильной станции устройством 2 базовой станции или может быть сконфигурирована как составляющая несущая восходящей линии связи, на которую был сконфигурирован PUCCH для передачи информации подтверждения приема (ACK/NACK) и т.д., среди составляющих несущих восходящей линии связи, сконфигурированных для устройства 1 мобильной станции. Как результат обновления состояния линии радиосвязи составляющей несущей, связанной характерно для соты в соответствии с первым вариантом осуществления после возникновения проблемы линии радиосвязи в случае, где как опорная несущая нисходящей линии связи, так и опорная несущая восходящей линии связи или одна из них сконфигурирована для устройства 1 мобильной станции, когда опорная несущая нисходящей линии связи стала отказом DLCC и опорная несущая восходящей линии связи стала отказом ULCC, устройство 1 мобильной станции обновляет состояния линии радиосвязи всех составляющих несущих на отказ DLСС или отказ ULСС вне зависимости от состояний линии радиосвязи других составляющих несущих, чтобы таким образом определить, что возник отказ линии ра- 15023252 диосвязи, и начинает процедуру повторного установления радиоресурса. Альтернативно, когда возникла проблема физического уровня в опорной несущей нисходящей линии связи или когда возникла проблема произвольного доступа в опорной несущей восходящей линии связи в случае, когда как опорная несущая нисходящей линии связи, так и опорная несущая восходящей линии связи или одна из них сконфигурирована для устройства 1 мобильной станции, устройство 1 мобильной станции обновляет состояния линии радиосвязи всех составляющих несущих на отказ DLCC или отказ ULCC вне зависимости от состояний линии радиосвязи других составляющих несущих, чтобы таким образом определить, что возник отказ линии радиосвязи, и начинает процедуру повторного установления радиоресурса. Таким образом, во втором варианте осуществления устройство 1 мобильной станции осуществляет определение и обнаружение проблемы физического уровня опорной несущей нисходящей линии связи или проблемы произвольного доступа опорной несущей восходящей линии связи отдельно от других составляющих несущих. Кроме того, когда устройство 1 мобильной станции обнаружило проблему линии радиосвязи (проблему физической связи или проблему произвольного доступа) в опорной несущей нисходящей линии связи или опорной несущей восходящей линии связи, оно обновляет состояния линии радиосвязи всех других составляющих несущих. Это является подходящим, что состояние линии радиосвязи составляющей несущей нисходящей линии связи или составляющей несущей восходящей линии связи осуществляется посредством RRC устройства 1 мобильной станции. Как описано выше, когда опорная несущая нисходящей линии связи стала отказом DLСС и опорная несущая восходящей линии связи стала отказом ULCC путем установки опорной несущей нисходящей линии связи или опорной несущей восходящей линии связи, устройство 1 мобильной станции может просто начать процедуру повторного установления радиоресурса вне зависимости от состояний линии радиосвязи других составляющих несущих, и таким образом, управление состоянием линии радиосвязи еще более упрощается. Должно быть отмечено, что варианты осуществления, описанные выше, являются лишь простой иллюстрацией, и настоящее изобретение может быть достигнуто путем использования различных измененных примеров и примеров замены. Например, отказ DLCC и отказ ULCC в вариантах осуществления, описанных выше, может управляться в отношении деактивации DLCC и деактивации ULCC соответственно. ДеактивацияDLCC - это состояние, когда, по меньшей мере, обработка приема PDSCH не осуществляется в устройстве 1 мобильной станции, хотя информация, требуемая для осуществления обработки приема в составляющей несущей нисходящей линии связи, была сконфигурирована устройством 2 базовой станции. Деактивация ULСС - это состояние, когда, по меньшей мере, обработка передачи PUSCH не осуществляется в устройстве 1 мобильной станции, хотя информация, требуемая для осуществления обработки передачи в составляющей несущей восходящей линии связи, была сконфигурирована устройством 2 базовой станции. То есть, каждая составляющая несущая имеет интервалы деактивации (деактивация DLCC и деактивация ULCC) в качестве состояния линии радиосвязи вместо отказа DLCC и отказа ULCC. Устройство 1 мобильной станции изменяет состояние линии радиосвязи на деактивацию, когда не использует составляющую несущую, сконфигурированную устройством 2 базовой станции. Условия для устройства 1 мобильной станции, изменяющего состояние линии радиосвязи составляющей несущей на деактивацию могут быть такими же, как условия для устройства 1 мобильной станции, определяющего состояние линии радиосвязи составляющей несущей как отказ DLСС или отказ ULCC в вышеописанном варианте осуществления. Устройство 1 мобильной станции может явно принимать уведомление о переходе в деактивацию и возврате из деактивации от устройства 2 базовой станции. Устройству 2 базовой станции,возможно, использовать PDCCH, сообщение MAC (элемент управления MAC) и сообщение RRC как способ для уведомления устройства 1 мобильной станции. Когда устройство 1 мобильной станции устанавливает состояние линии радиосвязи составляющей несущей в деактивацию (деактивация DLCC или деактивация ULCC) на основе обнаружения проблемы линии радиосвязи или уведомления от устройства 2 базовой станции, оно может одновременно приводить к переходу в деактивацию состояния линии радиосвязи другой составляющей несущей, имеющей отношение взаимодействия с составляющей несущей, установленной как деактивация в вышеописанных вариантах осуществления. Кроме того, хотя устройство 1 мобильной станции и устройство 2 базовой станции вариантов осуществления были описаны путем использования структурных функциональных схем для удобства описания, управление устройством мобильной станции или устройством базовой станции может быть осуществлено путем записи программы для достижения функций соответствующих блоков устройства 1 мобильной станции и устройства 2 базовой станции или части функций на компьютерно-читаемый запоминающий носитель, приводя к тому, что программа, записанная на этом носителе записи, будет прочитана компьютерной системой и будет исполнена. Должно быть отмечено, что предполагается, что "компьютерная система" включает в себя OS (операционную систему) и аппаратные средства, такие как периферийное устройство. Кроме того, "компьютерно-читаемый запоминающий носитель" означает устройство хранения, такое как портативный носитель, включающий в себя полупроводниковый носитель (например, RAM,энергонезависимую карту памяти и т.д.), оптический носитель записи (например, DVD, МО, MD, CD, BD и т.д.) и магнитный носитель записи (например, магнитная пленка, гибкий диск и т.д.) и накопитель на дисках, включенный в компьютерную систему. Кроме того, "компьютерно-читаемый запоминающий носитель" может также включать в себя носитель, который динамически хранит программу в течение короткого времени, и носитель, который хранит программу в течение определенного времени точно так же, как энергонезависимая память, внутри компьютерной системы, служащей в качестве сервера или клиента в этом случае, как провод связи, используемый, когда программа передается через линию связи,такую как сеть наподобие Интернет, и телефонную линию. Кроме того, вышеописанная программа может быть программой для достижения части вышеописанной функции, и, более того, она может быть программой, в которой вышеописанная функция может быть достигнута в комбинации с программой,которая уже была записана в компьютерную систему. Кроме того, каждый функциональный блок устройства 1 мобильной станции и устройства 2 базовой станции, используемый как каждый из вышеперечисленных вариантов осуществления, может быть типично реализован как LSI, которая является интегральной схемой. Каждый функциональный блок может быть помещен на отдельную схему, или часть из них может быть объединена и помещена на отдельную схему. Кроме того, методика для изготовления функциональных блоков на одной интегральной схеме может быть осуществлена не только как LSI, но и как специализированная схема или процессор общего применения. Кроме того, когда технология для изготовления функциональных блоков на одной интегральной схеме как альтернатива LSI появится благодаря прогрессу полупроводниковой технологии,можно также использовать интегральные схемы, сделанные по этой технологии. Как описано выше, хотя варианты осуществления настоящего изобретения были упомянуты подробно со ссылкой на рисунки, конкретная конфигурация не ограничена вариантами осуществления, и конструкция и т.п. в пределах, не отступающих от главного назначения настоящего изобретения, включены в формулу изобретения. Описание обозначений. В описании приняты следующие обозначения: 1 - устройство мобильной станции; 2 - устройство базовой станции; 11-13 - устройство передачи; 21-23 - устройство приема; 101 и 201 - блок приема; 102 и 202 - блок демодуляции; 103 и 203 - блок декодирования; 104 - блок обработки измерений; 105 и 204 - блок управления; 106 - блок обработки произвольного доступа; 107 и 205 - блок кодирования; 108 и 206 - блок модуляции; 109 и 207 - блок передачи; 110 и 210 - более высокий уровень; 208 - блок передачи и приема сетевого сигнала; 209 - блок управления соседней информацией. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Устройство мобильной станции в системе связи, содержащей устройство базовой станции и устройство мобильной станции, которые выполнены с возможностью осуществлять связь друг с другом путем агрегации множества сот различных частот, при этом устройство мобильной станции выполнено с возможностью конфигурировать информацию о связывании, указывающую отношение взаимодействия между восходящей линией связи и нисходящей линией связи для соты, и таймер для управления состоянием соты, которые были сообщены из устройства базовой станции; и изменять состояния восходящей линии связи и нисходящей линии связи соты, в случае если таймер истек, на основе информации о связывании, сконфигурированной устройством базовой станции. 2. Устройство мобильной станции по п.1, при этом устройство мобильной станции дополнительно выполнено с возможностью, в отношении соты, в случае если таймер истек прекращать передачу данных восходящей линии связи в качестве обработки передачи восходящей линии связи, относящейся к упомянутой соте; и прекращать мониторинг физического канала управления нисходящей линии связи в качестве обработки приема нисходящей линии связи, относящейся к упомянутой соте. 3. Устройство мобильной станции по п.1, при этом устройство мобильной станции дополнительно выполнено с возможностью настраивать соту, таймер для которой истек, в состояние деактивации. 4. Способ управления состоянием линии радиосвязи устройства мобильной станции в системе связи, содержащей устройство базовой станции и устройство мобильной станции, которые осуществляют связь друг с другом путем агрегации множества сот различных частот, при этом способ управления состоянием линии радиосвязи содержит этапы, на которых конфигурируют информацию о связывании, указывающую отношение взаимодействия между восходящей линией связи и нисходящей линией связи для соты, и таймер для управления состоянием соты,которые были сообщены из устройства базовой станции; и изменяют состояния восходящей линии связи и нисходящей линии связи соты, в случае если таймер истек, на основе информации о связывании, сконфигурированной устройством базовой станции. 5. Способ управления состоянием линии радиосвязи по п.4, содержащий этапы, на которых в отношении соты, в случае если таймер для нее истек, прекращают передачу данных восходящей линии связи в качестве обработки передачи восходящей линии связи,относящейся к упомянутой соте; и мониторинг физического канала управления нисходящей линии связи в качестве обработки приема нисходящей линии связи, относящейся к упомянутой соте. 6. Способ управления состоянием линии радиосвязи по п.4, содержащий этап, на котором настраивают соту, в случае если таймер для нее истек, в состояние деактивации. 7. Устройство для управления состоянием линии радиосвязи, смонтированное в устройстве мобильной станции в системе связи, содержащей устройство базовой станции и устройство мобильной станции, которые выполнены с возможностью осуществлять связь друг с другом путем агрегации множества сот различных частот, и выполненное с возможностью предписывать устройству мобильной станции приводить в действие множество функций, при этом устройство для управления состоянием линии радиосвязи выполнено с возможностью предписывать устройству мобильной станции приводить в действие ряд следующих функций: конфигурирование информации о связывании, указывающей отношение взаимодействия между восходящей линией связи и нисходящей линией связи соты, и таймера для управления состоянием соты,которые были сообщены из устройства базовой станции; и одновременное изменение состояний восходящей линии связи и нисходящей линии связи соты,таймер для которой истек, на основе информации о связывании, сконфигурированной устройством базовой станции.
