Модульная портативная система диализа

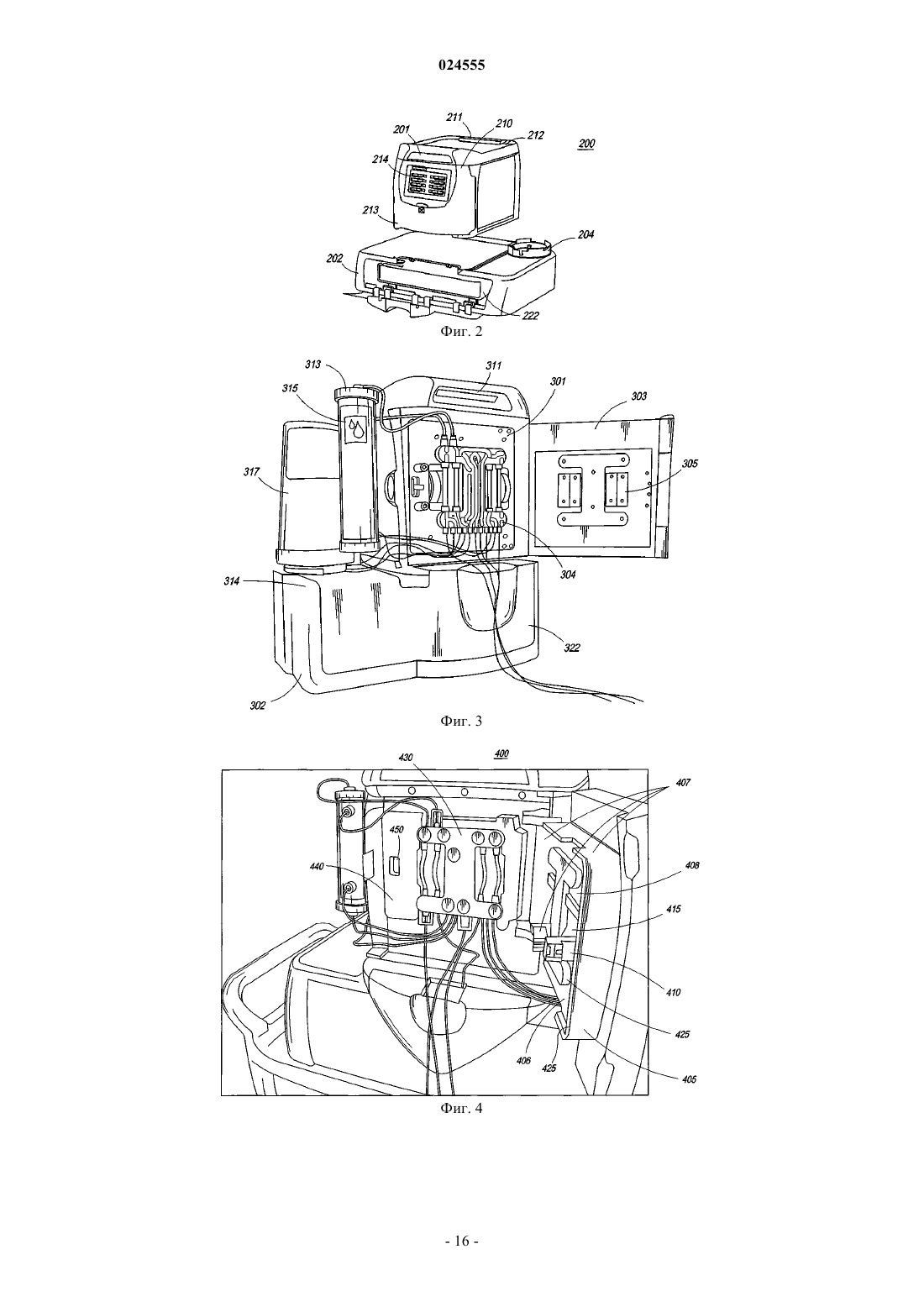

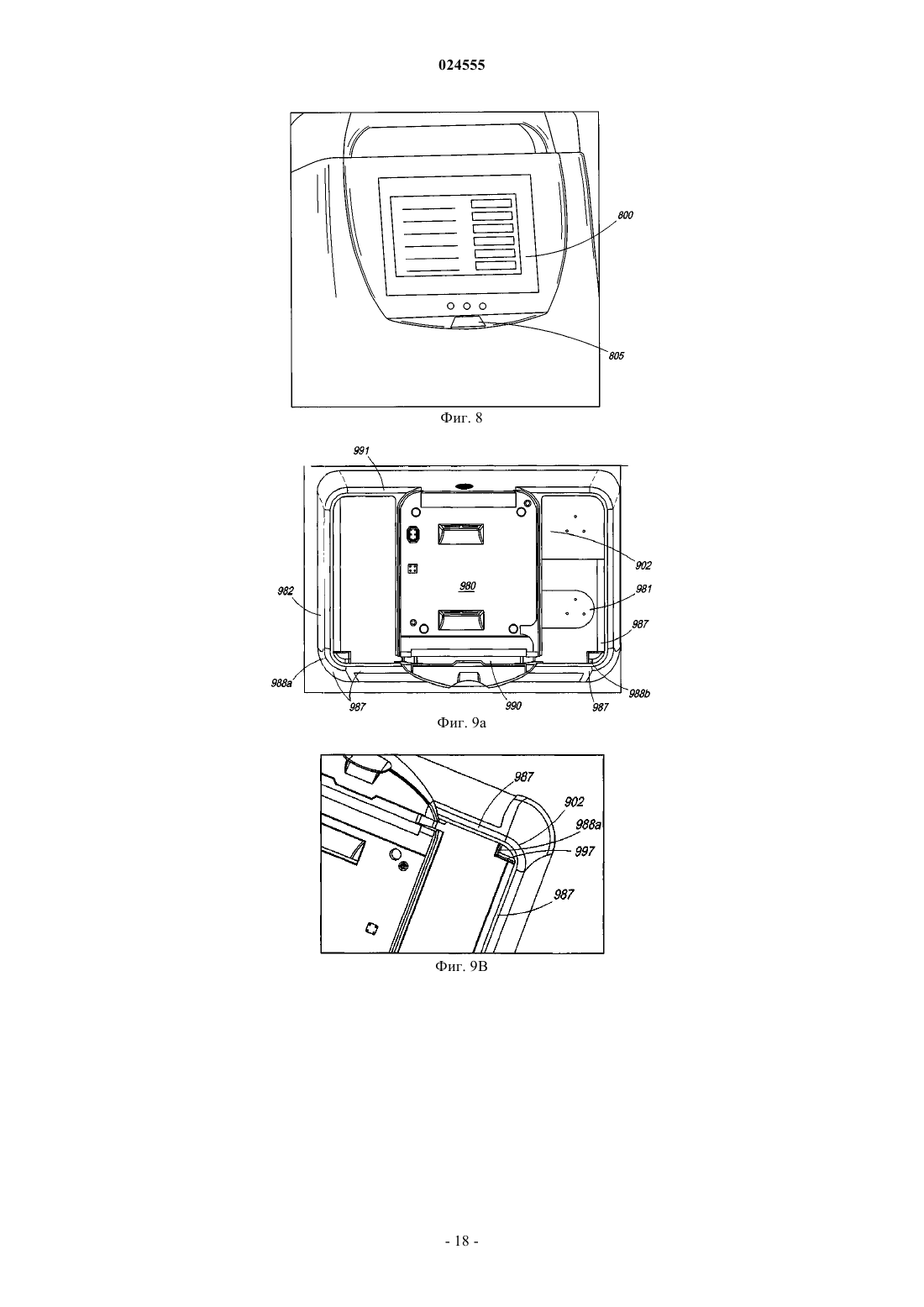

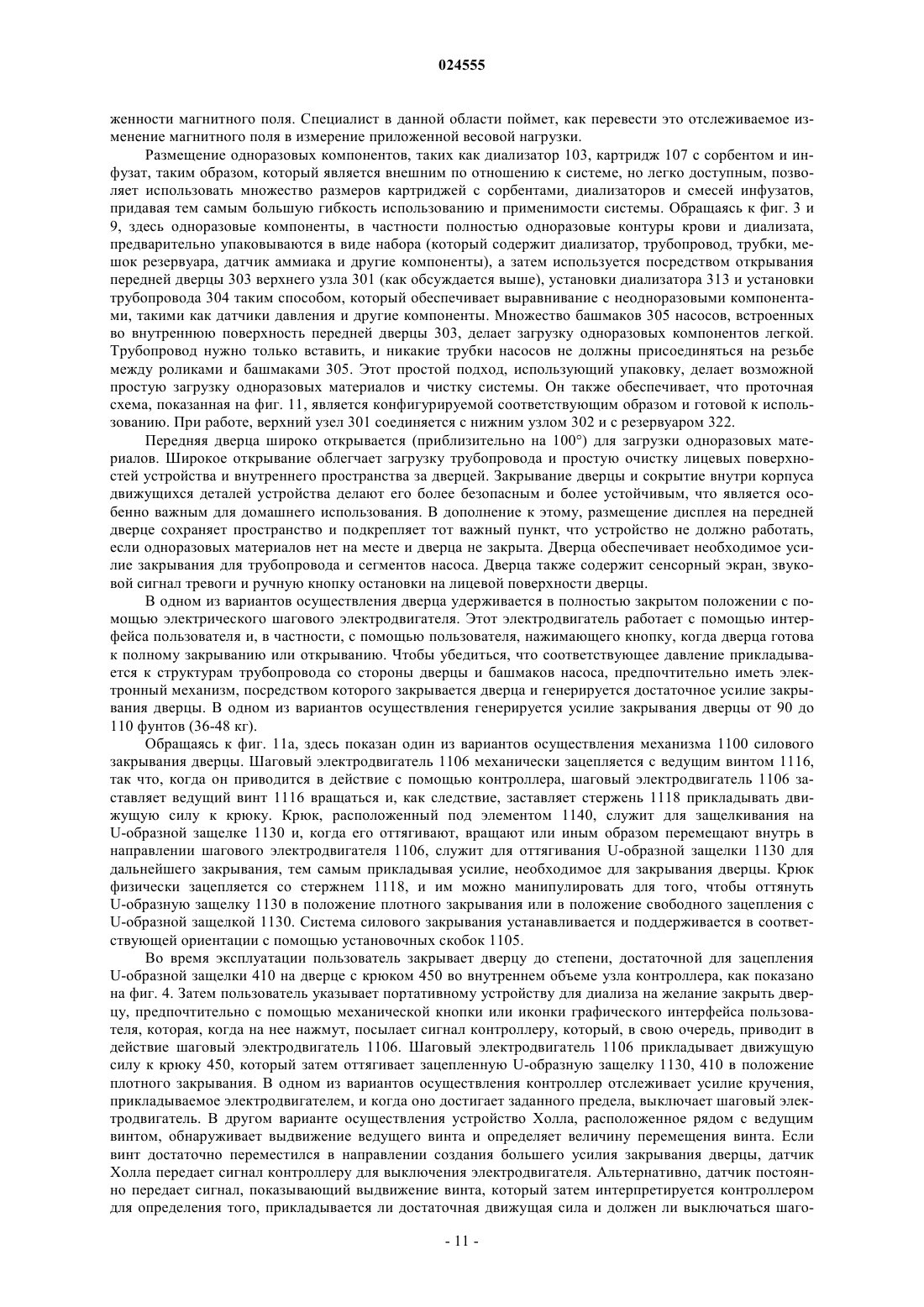

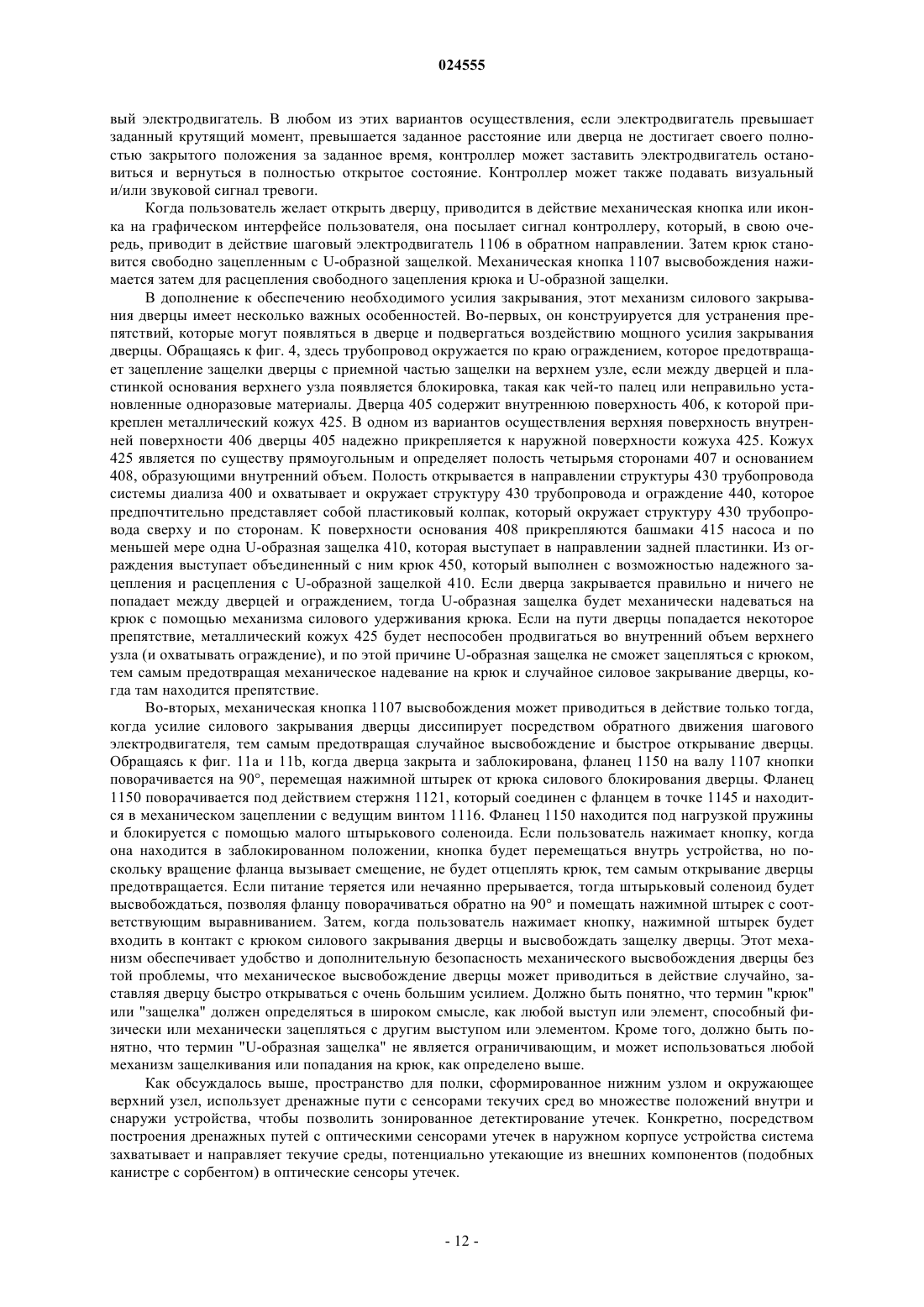

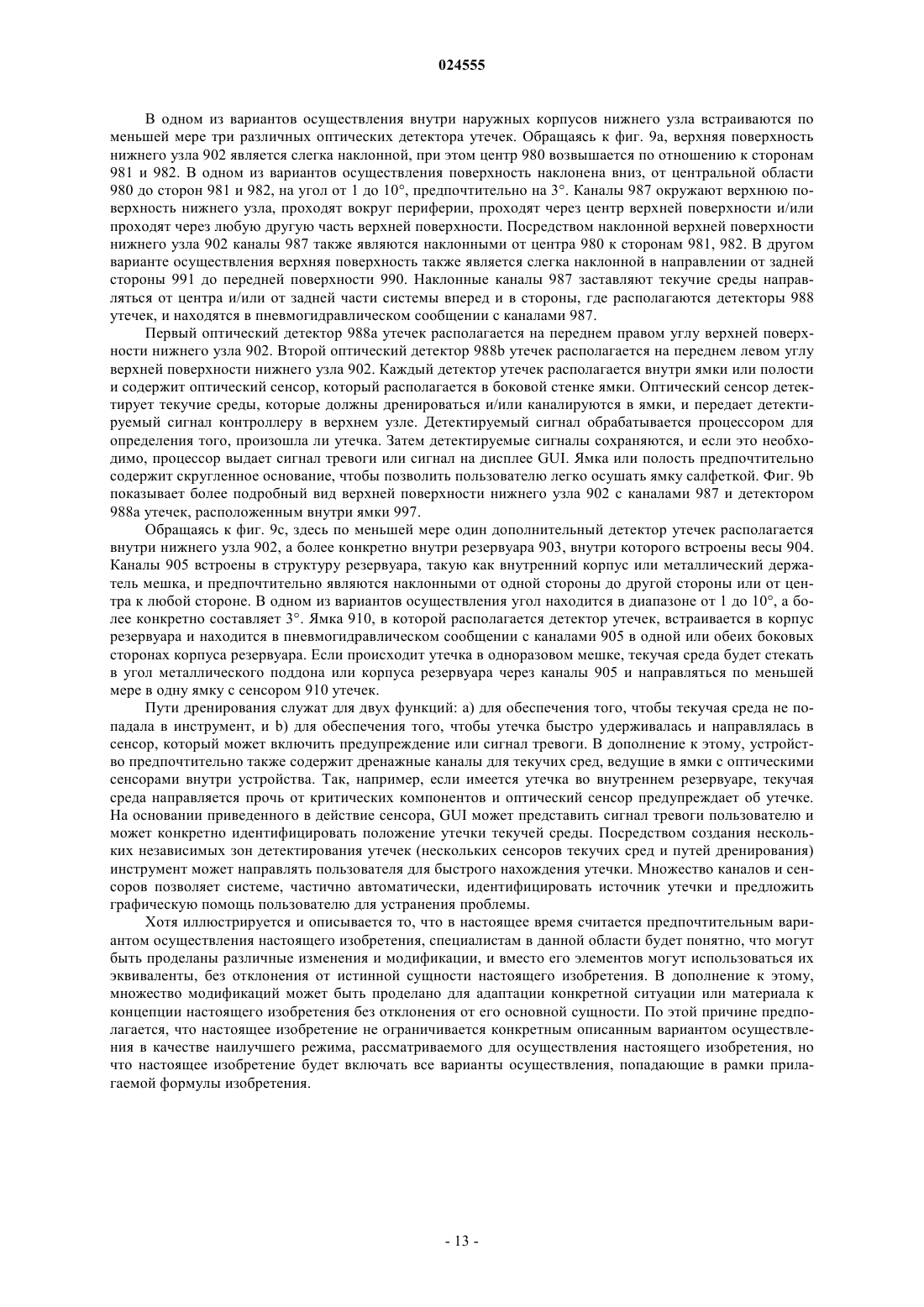

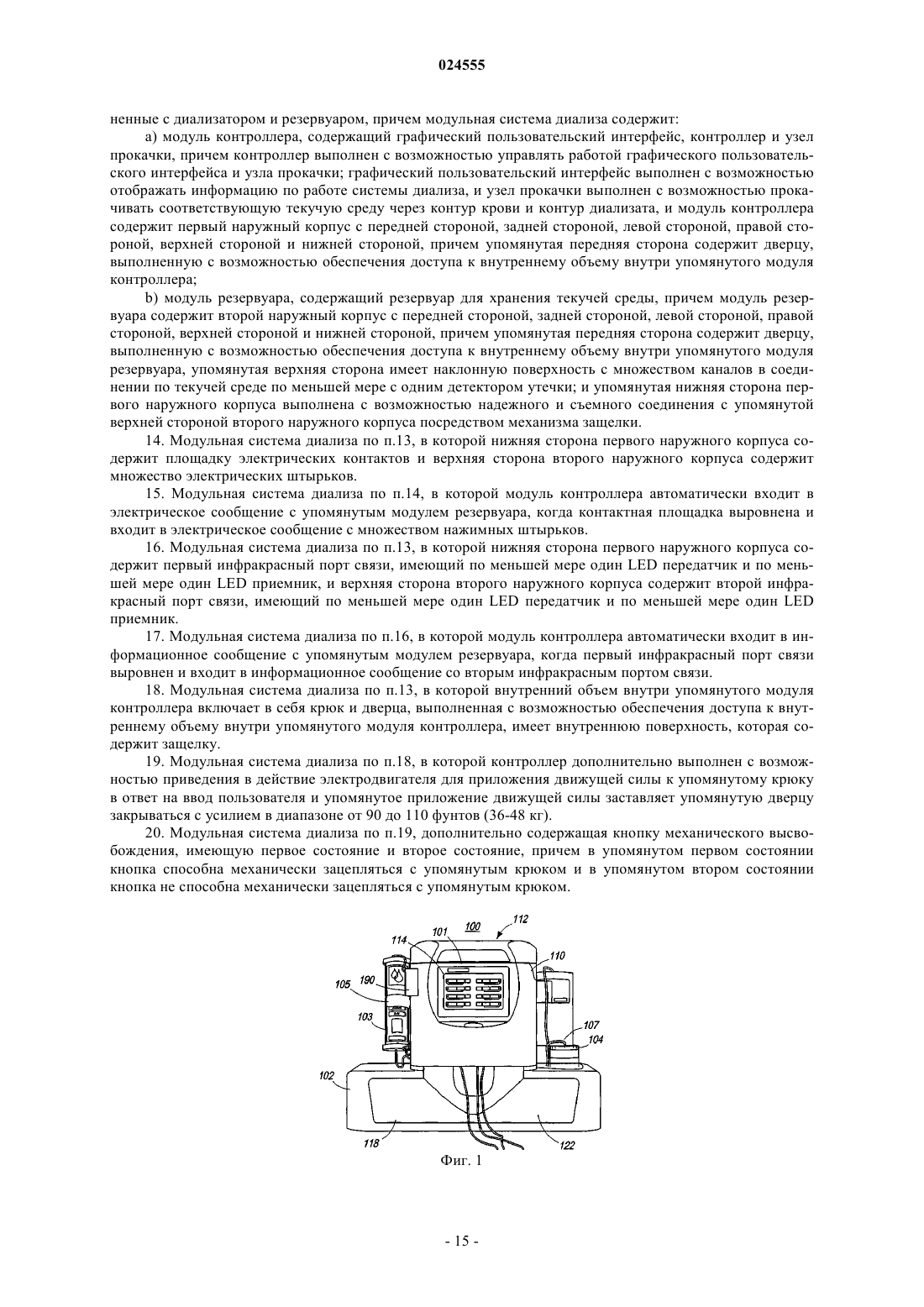

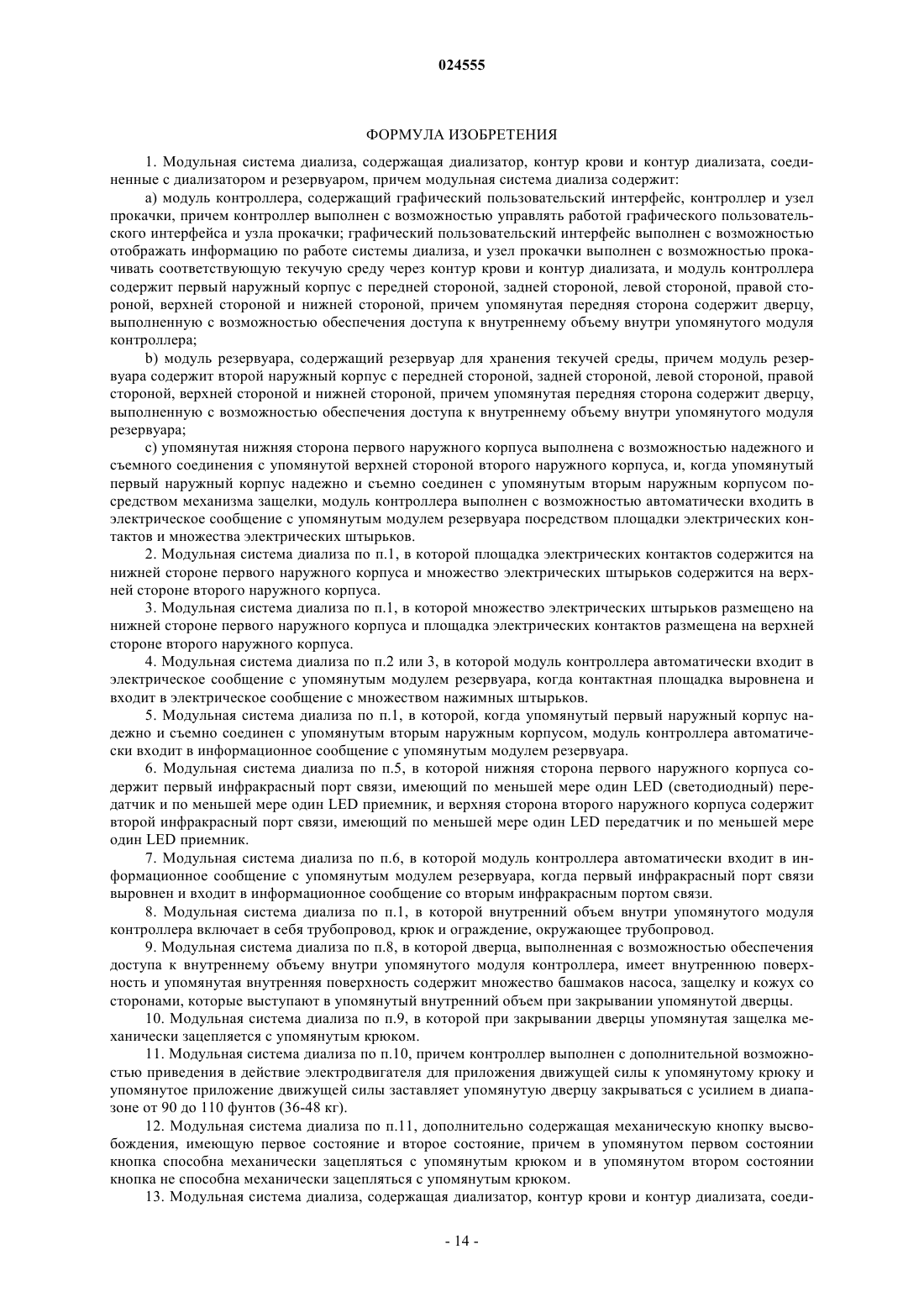

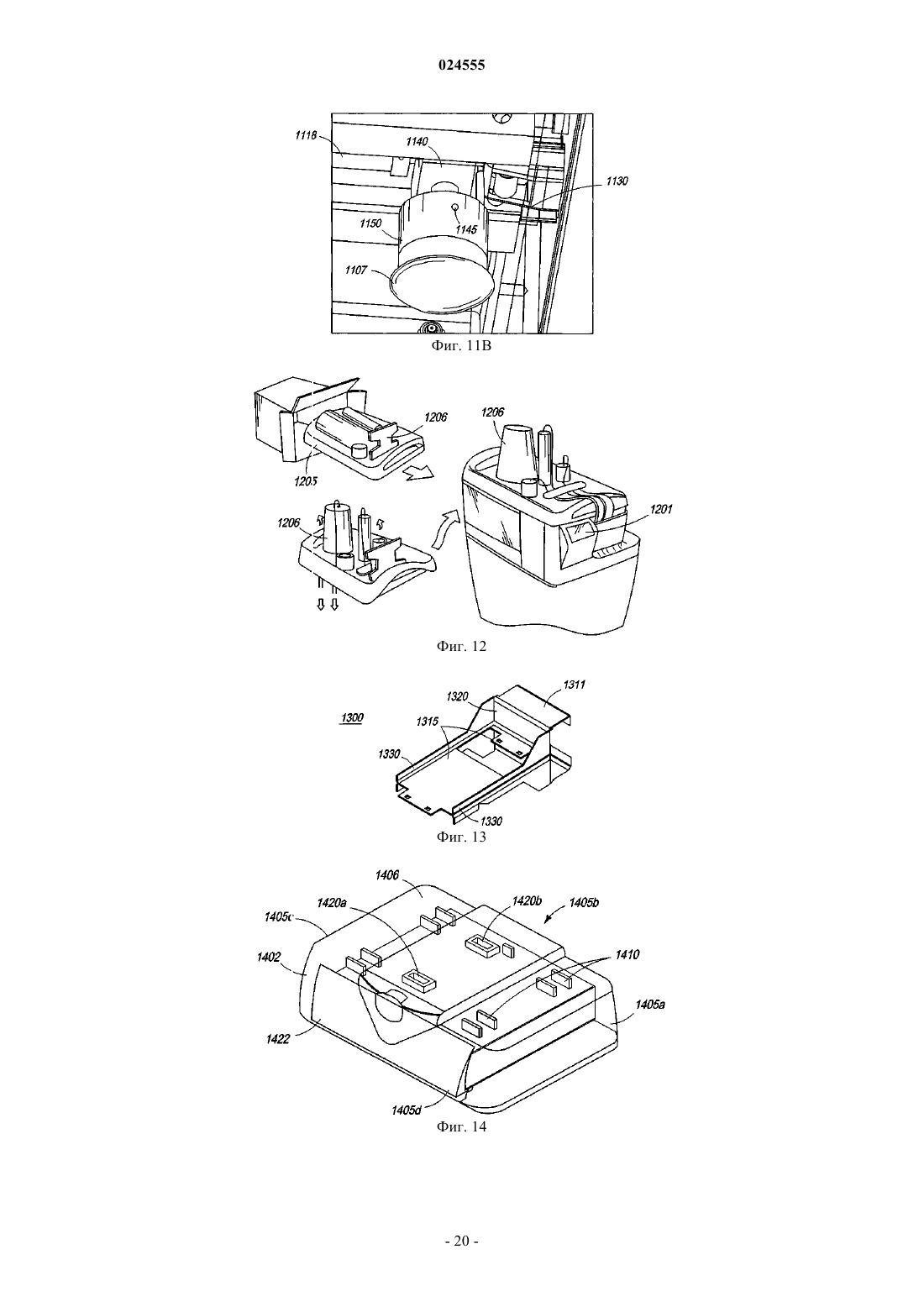

МОДУЛЬНАЯ ПОРТАТИВНАЯ СИСТЕМА ДИАЛИЗА Настоящее изобретение относится к установке для диализа, которая является модульной и портативной, имеет улучшенную функциональность. В одном из вариантов осуществления система диализа содержит верхний узел, который съемно фиксируется на основании, которое содержит резервуар для хранения текучей среды. Среди многочисленных других особенностей портативная модульная система диализа согласно настоящему изобретению имеет улучшенное силовое блокирование дверцы, зонированное детектирование утечек, улучшенное манипулирование текучими средами и особенности механической конструкции, которые делают возможной улучшенную модульность.(71)(73) Заявитель и патентовладелец: ФРЕЗЕНИУС МЕДИКАЛ КЕА ХОЛДИНГС, ИНК. (US) Перекрестные ссылки По настоящему изобретению испрашивается приоритет по предварительной заявке на патент США 61/109834, поданной 30 октября 2008 г. Настоящее изобретение также является родственным заявкам на патент США:12/575450, поданной 7 октября 2009 г., 12/575449, поданной 7 октября 2009 г.,12/355102, поданной 16 января 2009 г., 12/355128, поданной 16 января 2009 г., 12/351969, поданной 12 января 2009 г., 12/324924, поданной 28 ноября 2008 г., 12/210080, поданной 12 сентября 2008 г.,12/238055, поданной 25 сентября 2008 г., 12/237914, поданной 25 сентября 2008 г., 12/249090, поданной 10 октября 2008 г., и 12/245397, поданной 3 октября 2008 г. Все указанные выше заявки включены в настоящий патент посредством ссылки. Область техники, к которой относится изобретение Настоящее изобретение относится к системе диализа с улучшенными структурными и функциональными особенностями. В частности, система диализа согласно настоящему изобретению направлена на портативную систему диализа с улучшенными особенностями модульности, простоты использования и безопасности. Уровень техники Гемодиализ используется для удаления токсичных отходов из организма человека в случае почечной недостаточности. Кровь пациента временно выводится из организма через трубки и проходит по меньшей мере через одну полупроницаемую мембрану, которая может представлять собой группу полых волокон, в диализаторе. Полупроницаемая мембрана отделяет кровь от раствора диализата. Загрязнения из крови проходят через мембрану и в растворы диализата, в основном под действием осмотического давления. Затем очищенная кровь возвращается в организм. Стандартное лечение диализом, используемое в устройствах, установленных в больницах, включает две фазы, а именно, (a) диализ, при котором токсичные вещества и шлаки (как правило, малые молекулы) проходят через полупроницаемую мембрану из крови в диализную жидкость, и (b) ультрафильтрацию, при которой разность давлений между контуром кровообращения и контуром диализата, точнее,пониженное давление в последнем контуре, вызывает понижение содержания воды в крови на заданную величину. Процедуры диализа с использованием стандартного оборудования, как тенденция, являются трудоемкими, а также дорогостоящими, требуя, кроме того, ограничения пациента границами центра диализа в течение длительного времени. Разрабатываются портативные системы диализа. Патент США 4083777 описывает систему гемодиализа со средствами диализатора, через который кровь, содержащая шлаковые загрязнения и раствор диализата, проходит в соотношении диализа с опосредованным массопереносом для переноса шлаковых загрязнений из крови в раствор диализата. Устройство содержит средства для переноса крови, содержащей шлаковые загрязнения, от пациента в упомянутые средства диализатора,содержащие секцию прокачки через гибкие упругие трубки, через которые прокачивается кровь, и средства для возвращения крови, очищенной от шлаковых загрязнений, пациенту, с образованием контура кровотока. Средства перистальтического насоса снабжены узлом головки роторного насоса, содержащего элемент основания, расположенный для вращения вокруг фиксированной оси с множеством расположенных по окружности на некотором расстоянии друг от друга роликов, установленных на ней, для независимого вращения вокруг соответствующих осей, параллельных фиксированной оси элемента основания. Патент США 4443333 описывает портативную систему для диализа крови, где кровь проходит через станцию обмена, при этом кровь вступает в контакт с одной стороной полупроницаемой мембраны,а диализат вступает в контакт с другой стороной полупроницаемой мембраны, система содержит средства эластичных трубок, адаптированные для соединения с источником крови и для возвращения крови в него, для прохождения крови, прошедшей через множество станций, детектор сгустков крови и детектор воздушных пузырьков в сообщении с упомянутыми средствами трубок для крови, средства эластичных трубок, адаптированных для соединения с источником диализата, для прохождения диализата, проходящего через множество станций, средства для измерения и регулировки потока, давления, температуры и проводимости диализата, средства для поддержания диализата при давлении более низком, чем у крови,во время прохождения через станцию обмена, единственные средства электродвигателя, имеющие свой выходной вал, соединенный по меньшей мере с двумя перистальтическими насосами, один для переноса крови в эластичных средствах для крови, а другой для переноса диализата в средствах эластичных трубок для диализата, механизм, связанный со средствами электродвигателя и перистальтическими насосами, для поддержания потока диализата примерно в три раза большего, чем поток крови, каждый из перистальтических насосов имеет внутреннюю изогнутую поверхность, насос для крови, имеющий по меньшей мере один ролик, связанный с внутренней изогнутой несущей поверхностью, для захвата средств трубки для крови между ними, насос для диализата, имеющий один ролик, связанный с упомянутой внутренней изогнутой несущей поверхностью, для захвата упомянутых средств трубки для диализата между ними, приведение в действие перистальтического насоса для крови вызывает плавное ламинарное протекание крови в средствах трубок для крови, благодаря ролику, приведение в действие перистальтического насоса для диализа вызывает протекание диализата благодаря вакууму, генерируемому с помо-1 024555 щью одного ролика, который приводит к деформации и возврату в исходное состояние средств эластичной трубки для диализата, и контрольный механизм, функционально соединенный с детектором утечек крови и с детектором воздушных пузырьков, и со средствами электродвигателя, и со средствами измерения давления, температуры и проводимости диализата, для селективной остановки ролика для диализата,останавливая тем самым движение диализата через средства трубки для диализата и через станцию обмена в ответ на измерения давления или температуры или проводимости, находящиеся вне заданного диапазона, в то же время поддерживая протекание крови, и для одновременной остановки всех роликов в ответ на сигнал либо детектора утечки крови, либо детектора воздушных пузырьков, для выключения всей системы и остановки прокачки. Патент США 6168578 описывает портативную систему диализа для почек, которая включает в себя пояс с дренажным мешком, установленным на нем. На поясе также установлен насос, и он присоединен между пользователем и дренажным мешком. Насос выполнен с возможностью прокачки текучей среды от пользователя в дренажный мешок при получении сигнала дренирования. Кроме того, предусмотрен датчик давления для определения того, когда дренажный мешок заполнен. Контрольный механизм служит для передачи сигнала дренирования в насос, только тогда, когда средства не детектируют,что дренажный мешок заполнен. Портативная система диализа, называемая System One, производства компании NxStage представляет собой другой пример обычной портативной системы гемодиализа. Упомянутые выше портативные системы диализа имеют определенные недостатки. Во-первых, они не являются достаточно модульными, тем самым не допускают простую установку, перемещение, транспортировку и обслуживание систем. Во-вторых, системы не являются достаточно простыми для надежного, точного использования пациентом. Интерфейсы и способы использования одноразовых компонентов системы являются предметом неправильного применения и/или ошибок при использовании пациентами. Для того чтобы портативная система диализа была по-настоящему эффективной, она должна просто и легко использоваться индивидуумами, которые не являются профессиональными медицинскими работниками, с заменяемым входом и информационным входом, достаточно ограниченными, для предотвращения неточного использования. По этой причине является желательным иметь портативную систему диализа, которая имеет структурную конструкцию, выполненную с возможностью оптимизации модульности системы, тем самым делая возможной легкую установку, перемещение, транспортировку и обслуживание системы. Кроме того, является желательным иметь интерфейсы системы, через которые пациенты вводят данные или удаляют заменяемые компоненты, выполненные с возможностью предотвращения ошибок при использовании и достаточно ограниченные для предотвращения неточного использования. Сущность изобретения Настоящее изобретение относится к модульной системе диализа, содержащей узел контроллера,имеющий первый наружный корпус с передней стороной, задней стороной, левой стороной, правой стороной, верхней стороной и нижней стороной, причем упомянутая передняя сторона содержит дверцу,выполненную с возможностью обеспечения доступа к внутреннему объему внутри упомянутого узла контроллера; узел резервуара, имеющий второй наружный корпус с передней стороной, задней стороной,левой стороной, правой стороной, верхней стороной и нижней стороной, причем упомянутая передняя сторона содержит дверцу, выполненную с возможностью обеспечения доступа к внутреннему объему внутри упомянутого узла резервуара; упомянутая нижняя сторона первого наружного корпуса выполнена с возможностью надежного и съемного соединения с упомянутой верхней стороной второго наружного корпуса и, когда упомянутый первый наружный корпус надежно и съемно соединена с упомянутым вторым наружным корпусом, узел контроллера автоматически входит в электрическое сообщение с упомянутым узлом резервуара. Нижняя сторона первого наружного корпуса, возможно, содержит площадку электрических контактов, и верхняя сторона второго наружного корпуса содержит множество электрических штырьков. Нижняя сторона первого наружного корпуса, возможно, содержит множество электрических штырьков, и верхняя сторона второго наружного корпуса содержит площадку электрических контактов. Узел контроллера автоматически входит в электрическое сообщение с упомянутым узлом резервуара, когда контактная площадка выровнена и входит в электрическое сообщение с множеством нажимных штырьков. Когда упомянутый первый наружный корпус надежно и съемно соединяется с упомянутым вторым наружным корпусом, узел контроллера, возможно, автоматически входит в информационное сообщение с упомянутым узлом резервуара. Нижняя сторона первого наружного корпуса содержит первый инфракрасный порт связи, имеющий по меньшей мере один LED (светодиодный) передатчик и по меньшей мере один LED приемник, и верхняя сторона второго наружного корпуса содержит второй инфракрасный порт связи, имеющий по меньшей мере один LED передатчик и по меньшей мере один LED приемник. Узел контроллера автоматически входит в информационное сообщение с упомянутым узлом резервуара, когда первый инфракрасный порт связи выровнен и входит в информационное сообщение со вторым инфракрасным портом связи. Внутренний объем в упомянутом узле контроллера, возможно, включает в себя трубопровод, крюк и ограждение, окружающее трубопровод. Дверца, выполненная с возможностью обеспечения доступа к внутреннему объему внутри упомянутого узла контроллера, имеет внутреннюю поверхность, и упомянутая внутренняя поверхность содержит множество башмаков насоса, защелку и кожух со сторонами, которые выступают в упомянутый внутренний объем при закрывании упомянутой дверцы. При закрывании упомянутой дверцы упомянутая защелка механически зацепляется с упомянутым крюком. Модульная система диализа дополнительно содержит контроллер, выполненный с возможностью приведения в действие электродвигателя для приложения движущей силы к упомянутому крюку, и упомянутое приложение движущей силы заставляет упомянутую дверцу закрываться с усилием в диапазоне от 90 до 110 фунтов (36-48 кг). Модульная система диализа дополнительно содержит механическую кнопку высвобождения, имеющую первое состояние и второе состояние, причем в упомянутом первом состоянии кнопка способна механически зацепляться с упомянутым крюком и в упомянутом втором состоянии кнопка не способна механически зацепляться с упомянутым крюком. В другом варианте осуществления настоящее изобретение относится к модульной системе диализа,содержащей узел контроллера, имеющий первый наружный корпус с передней стороной, задней стороной, левой стороной, правой стороной, верхней стороной и нижней стороной, причем упомянутая передняя сторона содержит дверцу, выполненную с возможностью обеспечения доступа к внутреннему объему внутри упомянутого узла контроллера; узел резервуара, имеющий второй наружный корпус с передней стороной, задней стороной, левой стороной, правой стороной, верхней стороной и нижней стороной,причем упомянутая передняя сторона содержит дверцу, выполненную с возможностью обеспечения доступа к внутреннему объему внутри упомянутого узла резервуара, упомянутая верхняя сторона имеет наклонную поверхность с множеством каналов в пневмогидравлическом сообщении по меньшей мере с одним детектором утечек; и упомянутая нижняя сторона первого наружного корпуса выполнена с возможностью надежного и съемного соединения с упомянутой верхней стороной второго наружного корпуса. Нижняя сторона первого наружного корпуса, возможно, содержит площадку электрических контактов, и верхняя сторона второго наружного корпуса содержит множество электрических штырьков. Узел контроллера автоматически входит в электрическое сообщение с упомянутым узлом резервуара, когда контактная площадка выровнена и входит в электрическое сообщение с множеством нажимных штырьков. Нижняя сторона первого наружного корпуса содержит первый инфракрасный порт связи, имеющий по меньшей мере один LED передатчик и по меньшей мере один LED приемник, и верхняя сторона второго наружного корпуса содержит второй инфракрасный порт связи, имеющий по меньшей мере одинLED передатчик и по меньшей мере один LED приемник. Узел контроллера автоматически входит в информационное сообщение с упомянутым узлом резервуара, когда первый инфракрасный порт связи выровнен и входит в информационное сообщение со вторым инфракрасным портом связи. Внутренний объем внутри упомянутого узла контроллера, возможно, включает в себя крюк, и дверца, выполненная с возможностью обеспечения доступа к внутреннему объему внутри упомянутого узла контроллера, имеет внутреннюю поверхность, которая содержит защелку. Модульная система диализа дополнительно содержит контроллер, выполненный с возможностью приведения в действие электродвигателя для приложения движущей силы к упомянутому крюку в ответ на ввод пользователя, и упомянутое приложение движущей силы заставляет упомянутую дверцу закрываться с усилием в диапазоне от 90 до 110 фунтов (36-48 кг). Модульная система диализа дополнительно содержит механическую кнопку высвобождения, имеющую первое состояние и второе состояние, причем в упомянутом первом состоянии, кнопка способна механически зацепляться с упомянутым крюком и в упомянутом втором состоянии, кнопка не способна механически зацепляться с упомянутым крюком. Эти и другие варианты осуществления будут описываться более подробно в разделе Подробное описание в сочетании с чертежами. Краткое описание чертежей Варианты осуществления настоящего изобретения описываются более подробно в связи со следующими чертежами: фиг. 1 представляет собой вид спереди системы диализа согласно настоящему изобретению; фиг. 2 представляет собой вид системы диализа, показывающий модульность системы; фиг. 3 представляет собой вид задней части системы диализа с открытой дверцей; фиг. 4 представляет собой вид спереди одного из вариантов осуществления системы диализа с открытой дверцей и с U-образной защелкой; фиг. 5 представляет собой вид внутренней структуры верхнего узла в одном из вариантов осуществления настоящего изобретения; фиг. 6 представляет собой чертеж компонента с балансом текучих сред на основе весов, осуществляемым в настоящем изобретении; фиг. 7a представляет собой вид в перспективе сбоку резервуара с встроенными весами; фиг. 7b представляет собой вид в перспективе сбоку узла изгиба; фиг. 8 представляет собой вид спереди иллюстративного графического интерфейса пользователя,реализованного в настоящем изобретении; фиг. 9a представляет собой первый вид верхней поверхности нижнего узла с каналами для утечек и с детекторами для утечек, соответствующими им; фиг. 9b представляет собой второй вид верхней поверхности нижнего узла с каналами для утечек и с детекторами для утечек, соответствующими им; фиг. 9 с представляет собой вид спереди нижнего узла с каналами для утечек и с детекторами для утечек, соответствующими им; фиг. 10 представляет собой одну из сторон одного из вариантов осуществления прибора для диализа с устройством для считывания штрих-кодов; фиг. 11 а представляет собой схематическое изображение одного из вариантов осуществления узла дверцы; фиг. 11b представляет собой схематическое изображение одного из вариантов осуществления высвобождения дверцы; фиг. 12 представляет собой чертежи, изображающие верхнюю часть системы диализа с модульным подвижным рабочим местом; и фиг. 13 представляет собой вид в перспективе сбоку одного из вариантов осуществления защелки,соединенной с верхним узлом портативной системы диализа; фиг. 14 представляет собой первый вид в перспективе сбоку одного из вариантов осуществления узла основания портативной системы диализа с соединительным механизмом защелки; фиг. 15 представляет собой второй вид в перспективе сбоку одного из вариантов осуществления узла основания портативной системы диализа с соединительным механизмом защелки; фиг. 16 представляет собой вид сверху электрических соединений и соединений связи, реализованных в одном из вариантов осуществления портативной системы диализа; фиг. 17 а представляет собой вид сверху одного из вариантов осуществления портативной системы диализа с обозначенными иллюстративными размерами; фиг. 17b представляет собой вид спереди одного из вариантов осуществления портативной системы диализа с обозначенными иллюстративными размерами; фиг. 18 а представляет собой вид одного из вариантов осуществления узла основания с приемными углублениями и выравнивающими штырьками и фиг. 18b представляет собой вид одного из вариантов осуществления верхнего узла с опорными площадками. Подробное описание изобретения Хотя настоящееизобретение может воплощаться во множестве различных форм, для целей облегчения понимания принципов настоящего изобретения, теперь будут упоминаться варианты осуществления, иллюстрируемые на чертежах, и будет использоваться конкретный язык для их описания. Тем не менее, будет понятно, что при этом не предполагается наложения каких-либо ограничений на рамки изобретения. Любые изменения и дополнительные модификации описанных вариантов осуществления и любые дополнительные применения принципов настоящего изобретения, как описывается в настоящем документе, рассматриваются, как это обычно делает специалист в области, к которой принадлежит настоящее изобретение."Продолжительность" и его варианты относятся ко времени осуществления предписанного лечения,от его начала и до получения выводов о том, дало ли лечение результаты, поскольку состояние разрешено, или же лечение прервано по какой-либо причине. В течение продолжительности лечения, могут быть предписано множество периодов лечения, в течение которых субъекту вводятся один или несколько предписанных стимулов."Период" относится ко времени, в течение которого субъекту вводят "дозу" стимуляции как часть плана предписанного лечения. Термин "и/или" означает один или все перечисленные элементы, или сочетание любых двух или более из перечисленных элементов. Термины "содержит" и его варианты не имеют ограничивающего значения, когда эти термины появляются в описании и в формуле изобретения. Если не указано иначе, "один или несколько" и "по меньшей мере один" используется взаимозаменяемо и означают один или более одного. Для любого способа, описанного в настоящем документе, который включает отдельные этапы, эти этапы могут осуществляться в любом возможном порядке. И, соответственно, любое сочетание двух или более этапов могут осуществляться одновременно. Также в настоящем описании упоминание численных диапазонов с помощью конечных точек включает все числа, находящиеся в этом диапазоне (например, от 1 до 5 включает 1, 1,5, 2, 2,75, 3, 3,80,4, 5 и т.п.). Если не указано иначе, все числа, выражающие количества компонентов, молекулярные масс и т.д., используемые в описании и в формуле изобретения, должны пониматься как модифицируемые во всех случаях с помощью термина "примерно". Соответственно, если не указано иначе, численные параметры, приведенные в описании и в формуле изобретения, представляют собой аппроксимации, которые могут изменяться в зависимости от желаемых свойств, которые, как считается, должны быть получены с помощью настоящего изобретения. И наконец, и не в качестве попытки ограничения доктрины эквива-4 024555 лентов рамками формулы изобретения, каждый численный параметр должен рассматриваться по меньшей мере в свете количества сообщаемых значимых цифр и с применением обычных методик округления. Несмотря на то, что численные диапазоны и параметры, задающие широкие рамки настоящего изобретения, являются аппроксимациями, численные значения, приведенные в конкретных примерах, сообщаются настолько точно, насколько это возможно. Все численные значения, однако, изначально содержат некоторый диапазон, с необходимостью возникающий из стандартного отклонения, обнаруживаемого при измерениях во время их соответствующих исследований. Настоящее изобретение направлено на установку диализа, которая является модульной и портативной, и имеет улучшенную функциональность. Обращаясь к фиг. 1 и 2, здесь, в одном из вариантов осуществления, система 100, 200 диализа содержит верхний узел 101, 201, который съемно устанавливается на основании 202, которое содержит резервуар 122, 222 для хранения текучих сред. Верхний узел 101,201, также упоминаемый как главный узел или узел контроллера, содержит графический интерфейс 114,214 пользователя, узел прокачки и дверцу 110, 210 с силовым замком и механическим механизмом дублирования, как дополнительно обсуждается ниже. На первой стороне верхнего узла 101, 201 находится скоба 105, используемая для съемной фиксации диализатора 103. На второй стороне верхнего узла 101,201 находится основание 104, 204 для крепления картриджа с сорбентом, используемое для съемной фиксации картриджа 107 с сорбентом. Должно быть понятно, что скоба 105, гемофильтр 103, основание 104 для крепления картриджа с сорбентом и картридж 107 с сорбентом могут располагаться на одной и той же стороне верхнего узла 101, как показано на фиг. 3. В любом случае, нижний узел имеет достаточно большую площадь по отношению к верхнему узлу, так что по обе стороны от верхнего узла образуются полки для удерживания картриджа с сорбентом, для удерживания банки с инфузатом, для удерживания любых утечек и/или для каналирования любых утечек в детекторы утечек. Между диализатором 103 и дверцей 110 находятся насосы для антикоагулянта в форме плунжерных насосов 190. Верхний узел 101, возможно, может содержать держатель 190 для бутылки, который имеет основание с острием для приема бутылки, вверх ногами, внутри корпуса держателя для бутылки. Линии для инфузии соединяются с входом насоса для крови, с выходом насоса для крови или с выходом диализатора (со стороны крови). Линии для инфузии могут также 'навиваться' через детекторы воздушных пузырьков для обнаружения того, что антикоагулянт закончился или трубки забиты. Система диализа согласно настоящему изобретению достигает функциональных и рабочих параметров, которые представляют собой значительное усовершенствование по сравнению с современным уровнем техники. Верхний узел имеет вес в диапазоне приблизительно от 20 до 40 фунтов (8-16 кг), а более конкретно 30 фунтов (12 кг), и нижний узел имеет вес в диапазоне приблизительно от 15 до 30 фунтов (6-12 кг), а более конкретно 22 фунта (48 кг), при этом они весят меньше, чем системы, известные в уровне техники. Верхний узел имеет объем в диапазоне приблизительно от 1 до 4 кубических футов (0,028-0,112 м 3), а более конкретно имеет объем 2,3 кубических фута (0,064 м 3), и нижний узел имеет объем в диапазоне приблизительно от 1 до 4 кубических футов (0,028-0,112 м 3), а более конкретно имеет объем 2,8 кубических фута (0,007 м 3), имея при этом объем, меньший, чем системы, известные в уровне техники. В одном из вариантов осуществления, обращаясь к фиг. 17, верхний узел 1701, который содержит интерфейс пользователя и контроллер, имеет такую же глубину, как и узел 1702 основания, который содержит резервуар, объединенный с весами, но иную длину и высоту. В этом иллюстративном варианте осуществления как верхний узел 1701, так и нижний узел 1702 имеют глубину D в диапазоне от 10 до 30 дюймов (25-75 см), более предпочтительно приблизительно 19 дюймов (22,5 см). В этом иллюстративном варианте осуществления верхний узел 1701 имеет длину Lt в диапазоне от 6 до 20 дюймов(15-50 см), более предпочтительно приблизительно 14 дюймов (35 см), в то время как нижний узел имеет длину Lb в диапазоне от 14 до 40 дюймов (35-100 см), более предпочтительно 27 дюймов (68 см). В этом иллюстративном варианте осуществления верхний узел 1701 имеет высоту Ht в диапазоне от 7 до 21 дюйма (25-75 см), более предпочтительно приблизительно 14,5 дюйма (36 см), в то время как нижний узел имеет высоту Hb в диапазоне от 3 до 11 дюймов (7,5-27,5 см), более предпочтительно 7 дюймов(15,5 см). Узел 1702 основания может дополнительно определяться двумя плечами 1704, каждое из которых проходит наружу, вдоль длины узла 1702 основания, от сторон расположенного по центру верхнего узла 1701. Верхний узел предпочтительно располагается по центру узла 1702 основания, как измеряется с помощью длины Lb. Соответственно, плечо 1704 может определяться, имея длину в диапазоне от 4 дюймов до 10 дюймов (10-25 см), более предпочтительно приблизительно 7 дюймов (17,5 см). Проходя вверх от поверхности узла 1702 основания, где плечи 1704 физически сходятся с верхним узлом 1701, находится выступ 1703, который определяет поверхность, на которой совмещается и располагается верхний узел 1701. Выступ 1703 является непрерывным вокруг основания верхнего узла 1701, имея такую же длину и глубину, как и верхний узел 1701, его высота определяется как разность между Ht2 и Ht. В одном из вариантов осуществления высота выступа находится в диапазоне от 0,1 до 3,5 дюймов (0,25-9 см), более предпочтительно 0,6 дюйма (1,5 см). Общая высота системы, Ht3 находится в диапазоне от 10 до 35 дюймов (25-88 см), более предпочтительно 22 дюйма (55 см). Структуры наружного корпуса, определяющего верхний узел 1701 и узел 1702 основания, могут характеризоваться как прямоугольные параллелепипеды, кубоиды или коробки, с четырьмя сторонами,верхом и низом, каждая. В иллюстративном варианте осуществления как для верхнего узла 1701, так и для узла 1702 основания, две из четырех сторон, каждая из которых имеет наружную и внутреннюю поверхность, имеют одинаковую высоту, длину и глубину, в то время как верхняя и нижняя структуры,каждая из которых имеет наружную и внутреннюю поверхность, имеют одинаковую высоту, длину и глубину. Должно быть понятно, что конфигурация системы, показанная на фиг. 1, 2, 17 а и 17b, является иллюстративной и не ограничивающей. Например, показанный на фиг. 3 верхний узел 301 может располагаться на одной стороне узла 302 основания (образуя асимметричное основание), в противоположность центральному расположению поверх узла 302 основания по отношению к общей длине узла 302 основания (образуя симметричное основание). Хотя расположение верхнего узла 301 на одной стороне узла 302 основания имеет преимущество размещения всех соединений трубок и расходуемых материалов на одной и той же стороне системы, при этом картридж 317 с сорбентом и диализатор 313 без необходимости расположены уплотненно, делая устройство более сложным для использования. Система диализа использует меньше воды, чем системы, известные в уровне техники. Традиционные системы используют приблизительно 120 л на лечение. В одном из вариантов осуществления настоящие системы используют в диапазоне между 3 и 8 л, а более конкретно между 5 и 6 л. Кроме того,система не требует бытовой канализации, соединения с водопроводом или отдельного выхода для избытка воды. В дополнение к этому, в одном из вариантов осуществления настоящее изобретение использует систему с многопроходным сорбентом, как описано в документе XCORP212, содержание которого включено в настоящее описание посредством ссылки. Соответственно, система не требует отдельного входа для очищенной воды с системой обратного осмоса, а вместо этого, может использовать обычную водопроводную воду, которая затем очищается с использованием системы сорбентов. Кроме того, конструкция системы является более компактной, при более низкой потребности в энергии (только 300 на пике и 50-100 Вт во время работы), не требуется отдельных мешков для текучих сред, необходимых для заливки или переноски, и встроенных насосов. Устройство работает с использованием потока крови в диапазоне от 20 до 600 Qb (мл/мин), потока диализата от 50 до 500 Qd (мл/мин). Объемная точность также является прецизионной, меньше чем 30 мл/ч. Как демонстрируется на фиг. 2, система диализа является модульной. В одном из вариантов осуществления верхний узел 201 может физически отделяться от нижнего узла 202. Верхний узел 201 содержит основную электронику системы, включая графический интерфейс пользователя, контроллеры и насосы,сформированные как единое целое в отдельном корпусе. Имеющий больший размер, более объемный нижний узел 202 содержит резервуар 222. Отделение электроники системы от резервуара позволяет разделение портативной системы диализа на несколько узлов для установки, обслуживания и транспортировки, при этом каждый меньший узел является простым при манипуляциях, упаковывании и переноске. Конструкция конкретно определяет размеры компонентов для транспортировки с помощью UPS или других служб розничной доставки. Кроме того, она обеспечивает гибкость при модернизации продукта. Например, если осуществляют усовершенствование узла контроллера или, отдельно, резервуара (например, уменьшая объем текучей среды или изменяя измерения масштаба объема), уже имеющийся потребитель должен модернизировать только одну из двух составляющих частей, но не обе. Подобным же образом, если выйдет из строя только один из двух компонентов (например, сгорит насос), потребитель должен осуществить ремонт или покупку только одного из двух компонентов. Чтобы сделать возможной описанную выше модульность, варианты осуществления настоящего изобретения используют механизм с защелкой, который, в первой конфигурации, надежно соединяет нижний узел 202 с верхним узлом 201 и может подвергаться манипуляциям для съемного отсоединения нижнего узла 202 от верхнего узла 201. Хотя две системы могут просто ставиться друг на друга, без защелки, присутствие и использование защелки уменьшает вероятность случайного отсоединения. Кроме того, когда они соединены вместе, устройство легче перемещать. Механизм защелки предпочтительно не требует использования никакого инструмента, и защелкивание осуществляется просто с использованием совмещаемых соединений типа выступ/углубление, присутствующих на верхнем компоненте и на нижнем компоненте. Еще более предпочтительно механизм с защелкой конструируется для обеспечения четкого выравнивания верхних и нижних компонентов, делая тем самым возможным использование электронных компонентов (таких как открытые электронные соединения на нижней стороне верхнего узла и верхней стороне нижнего узла, как дополнительно описывается ниже), которые, когда узлы выровнены соответствующим образом, автоматически вступают в контакт и замыкают силовую цепь. Это делает возможным использование одного источника питания и простое соединение/отсоединение. Обращаясь к фиг. 14, нижний узел 1402 имеет четыре стороны 1405 а, 1405b, 1405c, 1405d, основание, верхнюю поверхность 1406 и резервуар 1422, доступный через первую сторону 1405d. Нижний узел 1402 дополнительно содержит множество совмещаемых структур 1420 защелок на своей верхней по-6 024555 верхности 1406. В одном из вариантов осуществления настоящее изобретение содержит две совмещаемых структуры 1420 а, 1420b защелок, которые, по отношению к длине нижнего узла 1402, расположены по центру для обеспечения равномерного распределения массы. Первая совмещаемая структура 1420 а защелки предпочтительно располагается на расстоянии равном одной трети ширины нижнего узла 1402,как измерено от стороны 1405d. Вторая совмещаемая структура 1420b защелки предпочтительно располагается на расстоянии равном одной трети ширины нижнего узла 1402, как измерено от стороны 1405b. Механизмы защелок, как показано на фиг. 15, содержат металлическую раму 1501, которая надежно крепится с использованием, например, болта, винта или другого крепления 1502, к верхней поверхности нижнего узла 1505. Рама 1501 поддерживает выступ или продолговатый элемент 1503, который может гибко вставляться в соответствующую защелку и выниматься из нее. Для надежного и съемного соединения нижнего узла с верхним узлом, верхний узел содержит комплементарные механические скользящие защелки, которые надежно присоединяются к основанию верхнего узла. В одном из вариантов осуществления основание верхнего узла содержит первую защелку, которая предпочтительно располагается в центре верхнего узла, по отношению к длине верхнего узла, и на расстоянии равном одной трети ширины верхнего узла, как измерено от первой стороны. Основание также содержит вторую защелку, которая предпочтительно располагается в центре верхнего узла, по отношению к длине верхнего узла, и на расстоянии равном одной трети ширины верхнего узла, как измерено от второй стороны, которая является противоположной и параллельной первой стороне. Как показано на фиг. 13, верхний узел содержит защелку 1300 со скользящим металлическим плоским основанием 1315. Рельсы 1330 зацепляются, с возможностью скольжения, с нижней поверхностью верхнего узла, которая имеет совмещаемые элементы для удерживания рельсов 1330 на месте. Защелка 1300 имеет два выступа 1315 защелки, которые адаптированы для скольжения на совмещаемые структуры, физически присоединенные к верхней поверхности узла 1406 основания, и с них. Защелки 1300, присоединенные к верхнему узлу, совмещаются с совмещаемыми структурами 1420 а, 1420b защелок на верхней поверхности нижнего узла 1406. При работе, когда скользящая защелка 1300 находится в первом положении, верхний узел не будет эффективно присоединяться поверх узлаоснования или выравниваться с ним, поскольку скользящая защелка 1300 не будет соответствующим образом физически совмещаться с совмещаемыми структурами 1420 а, 1420b защелок. Для подготовки верхнего узла к надежному расположению на верхней поверхности узла 1406 основания, скользящие защелки перемещаются внутри структуры удерживания элемента, расположенной на нижней части верхнего узла, и располагаются во втором положении. Во втором положении, ручка защелки 1311 будет выступать, перемещая тем самым выступы 1315 на расстояние от совмещаемых структур 1420 а, 1420b защелок и позволяя верхнему узлу расположиться правильным образом на узле основания. Обращаясь к фиг. 18 а и 18b, здесь верхний узел 1801, который имеет скользящие защелки 1880, выравнивается с нижним узлом 1802 с помощью четырех небольших резиновых ножек или опорных площадок 1840 на нижней части верхнего узла 1801, которые конфигурируются или адаптируются для плотного и фиксированного попадания в четыре полости или кармана 1830, расположенных вблизи каждого угла поверх нижнего узла 1802. В дополнение к этому, верхний узел 1801 может точно выравниваться с нижним узлом 1802 с использованием выравнивающих штырьков 1860 или выступов, на верхней поверхности узла 1802 основания, которые конфигурируются или адаптируются для надежного и плотного попадания в соответствующие полости 1890 на нижней поверхности верхнего узла 1801. Нижний узел также имеет совмещаемые структуры 18 63 защелок, как описано выше. Выравнивание расстановки резиновых ножек 1840 в полостях 1830 и штырьков 1860 в полостях 1880, обеспечивает легкое выравнивание и защелкивание защелок 1880 на верхнем узле 1801 с совмещаемыми структурами 1863 защелок без избыточных попыток и ошибок. После выравнивания защелка 1880 совмещается с совмещаемыми структурами 1863 защелок посредством посадки защелок 1880 со скольжением в совмещаемые структуры 1863 защелок, образуя тем самым плотную стыковку двух узлов. Обращаясь опять к фиг. 13 и 14, здесь для рассоединения защелок тянут за ручки 1311 защелок или иным образом манипулируют ими, высвобождая тем самым выступы 1315 из щелей 1420 а, 1420b узла основания и делая возможным подъем верхнего, находящегося сверху узла с нижнего узла, находящегося снизу. Кроме того, чтобы сделать возможной описанную выше модульность, варианты осуществления настоящего изобретения также используют механизм электрического соединения и соединения сообщения,который, в первой конфигурации, надежно устанавливает соединение электрического сообщения и/или соединение информационного сообщения между нижним узлом и верхним узлом, а во второй конфигурации, прерывает соединение электрического сообщения и/или соединение информационного сообщения между нижним узлом и верхним узлом. Обращаясь к фиг. 16, здесь электрические соединения между верхним и нижним узлами образуются, когда верхний узел располагается на нижнем узле. Эти соединения создаются посредством бесконтактного инфракрасного порта 1603 связи и силового порта 1603 с нажимными штырьками, которые встраиваются в пластины 1602 и надежно соединяются с использованием креплений 1601 с верхней по-7 024555 верхностью нижнего узла 1605. Должно быть понятно, что нижняя поверхность верхнего узла будет затем содержать, при соответствующем выравнивании с нажимными штырьками, площадку электрических контактов. Кроме того, должно быть понятно, что положение нажимных штырьков и контактных площадок может быть изменено на обратное, размещая при этом нажимные штырьки на нижней поверхности верхнего узла и контактную площадку на верхней поверхности нижнего узла. В одном из вариантов осуществления силовое соединение для больших токов создается посредством размещения шести штырьков, нагруженных пружинами, в электрическом контакте с контактными площадками, которые встроены в нижнюю поверхность верхнего узла. Три штырька предназначены для напряжения +24 В постоянного тока, и три штырька предназначены для земли. В одном из вариантов осуществления штырьки или зонды имеют следующие характеристики: а) минимальный размер в центре 0,175 дюйма (0,44 см), b) максимальный ток 15 A (непрерывно), с) усилие пружины в диапазоне от 6,2 унции до 9,0 унций (1,7-2,5 г) при прохождении от 0,06 дюйма до 0,067 дюйма (25-75 см), d) типичное сопротивление меньше чем 1 мОм, е) максимальное перемещение в диапазоне от 0,09 до 0,1 дюйма (0,220,25 см), f) рабочее перемещение в диапазоне от 0,06 до 0,067 дюйма (0,15-0,17 см), g) цилиндр, изготовленный из никеля/серебра и покрытый золотом, h) пружина из нержавеющей стали (возможно, покрытая золотом), i) плунжер, изготовленный из твердой бериллиевой бронзы и покрытый золотом, и j) необязательно, шарик для смещения из нержавеющей стали. Усилие пружин штырьков помогает предотвратить разрыв посредством поглощения изгиба или иных деформаций. Должно быть понятно, что термин электрический штырек представляет собой любой выступ, способный передавать электрическую энергию, и площадка электрических контактов представляет собой любую поверхность, способную принимать электрический штырь. Бесконтактный инфракрасный порт 1603 связи использует два LED передатчика и два LED приемника, которые выравниваются с двумя LED передатчиками и двумя LED приемниками и на нижней поверхности верхнего узла и сообщаются с ними. Расстояние между передающими и приемными портами меньше чем 0,3 дюйма(0,75 см). Как на верхней поверхности нижнего узла, так и на нижней поверхности верхнего узла, четыре LED узла разделены на две пары, одну контрольную пару (содержащую один передатчик и один приемник) и одну пару безопасности (содержащую один передатчик и один приемник). Эти порты располагаются в информационном сообщении, когда верхний и нижний узлы выравниваются соответствующим образом. В одном из вариантов осуществления LED передатчики представляют собой быстродействующие инфракрасные светодиоды, 870 нм, изготовленные из GaAlAs с помощью двойной гетеротехнологии. LED передатчики представляют собой быстродействующие диоды, имеющие следующие характеристики: а) сверхвысокая мощность излучения, b) низкое прямое напряжение, с) пригодность к работе на высоких импульсных токах, d) угол половинной интенсивности приблизительно 17,е) пиковая длина волны приблизительно 870 нм, f) обратное напряжение приблизительно 5 В, g) прямой ток приблизительно 100 мА, h) пиковый прямой ток приблизительно 200 мА, i) быстрый прямой ток приблизительно 0,8 A, j) рассеяние энергии приблизительно 190 мВт, k) температура p-n-перехода приблизительно 100 С и l) диапазон рабочих температур от -40 до 85 С. Должно быть понятно, что бесконтактные инфракрасные порты связи могут распределяться любым функциональным образом по верхней поверхности нижнего узла или по нижней поверхности верхнего узла. Кроме того, должно быть понятно,что и любой другой порт связи или структура, известная специалистам в данной области, может применяться в настоящем документе. В одном из вариантов осуществления LED приемники представляют собой высокоскоростные кремниевые фотодиоды со сверхкороткими временами отклика, площадью с излучательной чувствительностью приблизительно 0,25 мм 2 и углом половинной чувствительности приблизительно 15.LED приемники имеют следующие характеристики: а) обратное напряжение приблизительно 60 В;b) рассеяние энергии приблизительно 75 мВт; с) температура р-п-перехода приблизительно 100 С;d) диапазон рабочих температур от -40 до 85 С; е) прямое напряжение приблизительно 1 В; f) минимальное напряжение пробоя 60 В и g) емкость диода приблизительно 1,8 пФ. Обращаясь опять к фиг. 1, 2 и 3, здесь поверх узла 101, 201 контроллера находятся ручки 211, 311 и рабочее место в форме, пригодной для использования полки 112, 212. Ручки, расположенные на верхней части откачки системы, непосредственно соединены с внутренней структурой или рамкой системы и не представляют собой просто продолжение наружной пластиковой отливки, корпуса или оболочек, окружающих верхний узел 101, 201. Прямое соединение с внутренней рамкой системы делает возможным использование ручки для изменения положения системы способом, который является безопасным и позволяет безопасно манипулировать нагрузкой, в особенности, когда инструмент находится в рабочем состоянии, с 6 л воды (добавляя приблизительно 40 фунтов(16 кг). Обращаясь к фиг. 5, здесь, в одном из вариантов осуществления, верхний узел 501 содержит внутренний металлический кожух, рамку или корпус 510, внутри которого и на котором содержатся электроника, контроллер и другие компоненты верхнего узла. Внутренний кожух 510 содержит горизонтальную выступающую консоль 507, которая проходит до задней стороны верхнего узла 501. По существу горизонтальная верхняя полка 505 содержит по меньшей мере одну ручку 520, которая формируется как единое целое в структуре верхней полки 505, скобку 530 основания и вертикальную консоль 506, с получе-8 024555 нием тем самым единого, сплошного куска металла или формованного пластика. Скобка 530 основания надежно соединяется с внутренним кожухом 510 в передней части верхнего узла 501 и вертикальная консоль 506 надежно соединяется с выступающей консолью 507 в точке 508 с использованием винтов. Посредством надежного присоединения структуры полки 505 и ручки 520 к внутреннему кожуху 510 верхнего узла 501 предотвращается потенциальное повреждение или разрушение, которое могло бы обычно происходить при размещении нагрузок с большой массой в точке соединения между ручкой и наружным или внутренним корпусом верхнего узла. Также к внутренней рамке или кожуху 510 присоединена металлическая дверца 562 с завесами 565,которая образует внутреннюю рамку дверцы 110, показанную на фиг. 1. Дверца 562 надежно присоединяется к пластинке 561, которая является частью внутренней рамки 510. Структуры 563 и 572 представляют собой структуры, которые удерживают узлы внутренних электродвигателей и роликов и/или представляют собой их выступы. Выступ 583, который проходит из задней части рамки 510, используется для соединения различных электронных компонентов, включая силовой входной модуль и USB соединение 582. Верхняя часть узла контроллера или полка 505, является плоской и имеет боковые стенки, делающие ее идеальной для хранения расходных материалов или в качестве временной рабочей поверхности. Обращаясь к фиг. 12, здесь, в одном из вариантов осуществления, одноразовые материалы 1206 для использования в системе транспортируются в упаковке, предварительно собранной на поддоне 1205. Поддон 1205 располагается поверх рабочего пространства узла 1201 контроллера, делая тем самым возможным легкий доступ к одноразовым материалам и к их распределению, что является особенно важным для домашних пользователей. Узел 1201 контроллера является влагозащищенным, так что, в случае протечки жидкости, она не может затекать внутрь и повреждать верхний узел 1201 контроллера. Другая структурная особенность узла 1001 контроллера показана на фиг. 10. Предпочтительно узел 1001 имеет встроенное открытое устройство для считывания, такое как устройство для считывания штрих-кодов или устройство 1005 для считывания этикеток RFID, которое может использоваться для считывания кодов или этикеток одноразовых компонентов. При работе, пользователь предпочтительно должен считывать все коды/этикетки одноразовых компонентов с помощью устройства для считывания. Помощь пользователю может осуществляться с помощью начальной стадии настройки GUI диализа, которая инструктирует пользователя, как получать информацию о каждом одноразовом компоненте, проходящем через устройство для считывания. Осуществляя это, устройство для считывания получает идентификационную информацию об одноразовых материалах, передает эту идентификационную информацию во внутреннюю таблицу, сохраняемую в памяти, сравнивает идентификационную информацию с содержанием внутренней таблицы и получает подтверждение (или не получает его) того, что присутствуют правильные одноразовые компоненты (в частности, добавки, используемые в диализате). Содержание внутренней таблицы может генерироваться посредством ввода вручную идентификации и количества одноразовых материалов или с помощью удаленного доступа к предписанию, которое детализируют идентификацию и количество одноразовых материалов. Эта стадия подтверждения имеет по меньшей мере два преимущества. Первое заключается в обеспечении того, что пользователь имеет в своем распоряжении все необходимые компоненты, а второе заключается в обеспечении того, что используются правильные компоненты (а не несовместимые или непригодные одноразовые материалы). В другом варианте осуществления устройство 1005 для считывания, установленное сбоку верхнего узла, представляет собой специализированную многофункциональную инфракрасную камеру, которая, в одном режиме обеспечивает возможность считывать штрих-коды, а в другом режиме детектирует изменение уровня в контейнере с инфузатом. Камера испускает инфракрасный сигнал, который отражает уровень текучей среды. Отраженный сигнал принимается инфракрасным приемником камеры и обрабатывается с использованием процессора, для определения положения мениска уровня текучей среды. В одном из вариантов осуществления камера может определять и отслеживать изменение уровня текучей среды с разрешением 0,02 мм. В одном из вариантов осуществления камера представляет собой 1,3 мегапиксельный однокристальный модуль камеры с одной или несколькими из следующих характеристик: а) 1280 Н 1024 V активных пикселей, b) размер пикселя 3,0 мкм, с) 1/3-дюймовый оптический формат, d) матрица цветовых фильтров RGB Bayer, e) встроенная 10-битная ADC, f) встроенные функции цифровой обработки изображений, включая корректировку дефектов, корректировку затенения линзы, масштабирование изображений, устранение мозаичности, регулировку контраста, гаммакорректировку и преобразование пространства цветов, g) встроенный контроллер камеры для автоматического контроля выдержки, автоматического контроля баланса белого цвета и компенсации фонового уровня, h) функции программируемого изменения размера рамки и выходного обратного изменения масштаба, i) последовательное сканирование SXGA до 15 fps (кадров в секунду), j) последовательное сканирование VGA, 30 fps, при низкой мощности, k) 8-битный параллельный видео-интерфейс, l) двухпроводной последовательный контрольный интерфейс, m) система фазовой автоподстройки частоты PLL на кристалле, n) аналоговый источник питания от 2,4 до 3,0 В, о) отдельный источник питания ввода/вывода, р) встроенное управление питанием с переключателем питания и q) опции 24-штырькового экранированного разъема. В одном из вариантов осуществления камера представляет собой камеру,1,3 мегапикселя, изготовленную ST Microelectronics, Model No. VL6624/VS6624. Верхний или нижний узел системы диализа также предпочтительно имеет электронные интерфейсы, такие как соединения Ethernet или порты USB, чтобы сделать возможным прямое соединение с сетью, облегчая тем самым удаленную проверку предписания, проверку совместимости и другие операции удаленного сервиса. Порты USB делают возможным непосредственное соединение с вспомогательными продуктами, такими как мониторы кровяного давления или мониторы гематокрита/насыщения. Интерфейсы являются электронно изолированными, обеспечивая тем самым безопасность пациента независимо от качества устройства интерфейса. Передняя сторона верхнего узла имеет графический интерфейс 114 пользователя, который обеспечивает простой интерфейс пользователя для системы 100. В домашней установке важно, чтобы устройство было простым для использования. Максимальное использование цветов и сенсорный экран идеально приспособлены для применения. Сенсорный экран делает возможным множество конфигураций ввода для пользователя, обеспечивает возможность применения множества языков и может быть легко видимым ночью (в особенности, вместе с контролем яркости и цветами ночного видения). Кроме того, GUI(графический интерфейс пользователя) включает особенность автоматического закрывания, открывания и запирания дверцы во время работы. В одном из вариантов осуществления GUI открывает дверцу до первого положения защелки, а затем пользователь должен нажать физическую кнопку открывания дверцы для полного открывания дверцы. В другом варианте осуществления устройство имеет ручную коррекцию, которая позволяет пользователю открывать дверцу (например, посредством нажатия на кнопку открывания дверцы дважды или с дополнительным усилием) для ручного открывания дверцы. Обращаясь к фиг. 8, здесь, предпочтительно вблизи GUI 800, находится отдельная механическая кнопка 805 со световой зрительной индикацией, которая, если активируется, обеспечивает центральную кнопку остановки обычной функцией (такой как остановка системы) независимо от состояния работы. Обращаясь к фиг. 1, здесь система 102 резервуара имеет дверцу 118, которая, когда за нее тянут,обеспечивает выдвижение скольжением резервуара 122, чтобы обеспечить доступ к резервуару. Объем резервуара отслеживается с помощью системы весов. Весы 600 на основе взвешивания текучей среды,изображенные на фиг. 6, а более конкретно на фиг. 7 а и 7b, формируются как единое целое с резервуаром и обеспечивают точные данные по удалению текучей среды, и обеспечивают точные вычисления баланса, тем самым предотвращая гипотонию и другие недомогания, вызываемые дисбалансами текучих сред. Объединение весов с резервуаром и размещение их в замкнутом пространстве обеспечивает более устойчивую систему. Обращаясь к фиг. 7 а, здесь показана внутренняя структура 700 системы резервуара. Металлическая внутренняя рамка 720 содержит две стороны 721, заднюю часть 722 и открытую лицевую переднюю часть 723, и основание 724. Внутренняя структура или рамка показана без наружного корпуса, как изображено как элемент 102 на фиг. 1. Весы 718 встроены во внутреннюю структуру 700 резервуара. Нижняя поверхность 715 весов 718 содержит металлическую поверхность или поддон, который вместе с остальной частью весов 718, подвешен на наружном корпусе резервуара (показанном как 102 на фиг. 1) с помощью четырех изгибных элементов 705. Под нижней поверхностью 715 весов предпочтительно располагается нагревательная площадка, такая как поверхность квадратной, прямоугольной, круглой или другой формы, способная осуществлять увеличение температуры и проводить повышенную температуру, как тепло, к поверхности 715. Катушка 770 проводимости, способная прикладывать поле и использовать изменения в этом поле для измерения проводимости, встраивается в поверхность 715 основания. Соответственно, когда мешок резервуара (не показан) располагается на нижней поверхности 715, он может нагреваться с помощью нагревательной площадки, и, поскольку он находится в контакте с катушкой 770, его проводимость может отслеживаться. Внутренние поверхности сторон 721 содержат множество рельсов, продолговатых элементов или выступов 719, которые служат для фиксации, удерживания, окружения или крепления к поверхности,для установки одноразового мешка резервуара, таких как пластиковый лист 710, к которому может прикрепляться мешок резервуара. Конкретно, мешок резервуара, расположенный на поверхности 715, может иметь выход, соединенный с проходом 771, встроенным в лист 710. На каждом из четырех углов поверхности 718 весов установлены изгибные элементы 705, при этом каждый из них содержит датчик Холла и магнит. Обращаясь к фиг. 7b, здесь изгибный элемент 705 содержит множество точек 761 крепления, где изгибный элемент фиксируется на наружном корпусе резервуара. Изгибный элемент дополнительно содержит магнитные тела 762, такие как два магнита, и датчик 764 Холла. Основание 767 изгибного элемента 705 прикрепляется к верхней поверхности 715 весов 718. Когда весы 718 смещаются из-за приложения весовой нагрузки (например, когда мешок резервуара заполняется диализатом, мешок давит на поверхность 715, тем самым оттягивая весы 718 книзу), изгибный элемент 705, который соединен с весами на одном краю и с наружным корпусом на другом краю, будет изгибаться, и магнит 762, установленный на одном краю изгибного элемента 705, будет отслеживать это изменение по изменениям магнитного поля, генерируемого магнитным телом 762. Датчик 764 Холла детектирует изменения напря- 10024555 женности магнитного поля. Специалист в данной области поймет, как перевести это отслеживаемое изменение магнитного поля в измерение приложенной весовой нагрузки. Размещение одноразовых компонентов, таких как диализатор 103, картридж 107 с сорбентом и инфузат, таким образом, который является внешним по отношению к системе, но легко доступным, позволяет использовать множество размеров картриджей с сорбентами, диализаторов и смесей инфузатов,придавая тем самым большую гибкость использованию и применимости системы. Обращаясь к фиг. 3 и 9, здесь одноразовые компоненты, в частности полностью одноразовые контуры крови и диализата,предварительно упаковываются в виде набора (который содержит диализатор, трубопровод, трубки, мешок резервуара, датчик аммиака и другие компоненты), а затем используется посредством открывания передней дверцы 303 верхнего узла 301 (как обсуждается выше), установки диализатора 313 и установки трубопровода 304 таким способом, который обеспечивает выравнивание с неодноразовыми компонентами, такими как датчики давления и другие компоненты. Множество башмаков 305 насосов, встроенных во внутреннюю поверхность передней дверцы 303, делает загрузку одноразовых компонентов легкой. Трубопровод нужно только вставить, и никакие трубки насосов не должны присоединяться на резьбе между роликами и башмаками 305. Этот простой подход, использующий упаковку, делает возможной простую загрузку одноразовых материалов и чистку системы. Он также обеспечивает, что проточная схема, показанная на фиг. 11, является конфигурируемой соответствующим образом и готовой к использованию. При работе, верхний узел 301 соединяется с нижним узлом 302 и с резервуаром 322. Передняя дверца широко открывается (приблизительно на 100) для загрузки одноразовых материалов. Широкое открывание облегчает загрузку трубопровода и простую очистку лицевых поверхностей устройства и внутреннего пространства за дверцей. Закрывание дверцы и сокрытие внутри корпуса движущихся деталей устройства делают его более безопасным и более устойчивым, что является особенно важным для домашнего использования. В дополнение к этому, размещение дисплея на передней дверце сохраняет пространство и подкрепляет тот важный пункт, что устройство не должно работать,если одноразовых материалов нет на месте и дверца не закрыта. Дверца обеспечивает необходимое усилие закрывания для трубопровода и сегментов насоса. Дверца также содержит сенсорный экран, звуковой сигнал тревоги и ручную кнопку остановки на лицевой поверхности дверцы. В одном из вариантов осуществления дверца удерживается в полностью закрытом положении с помощью электрического шагового электродвигателя. Этот электродвигатель работает с помощью интерфейса пользователя и, в частности, с помощью пользователя, нажимающего кнопку, когда дверца готова к полному закрыванию или открыванию. Чтобы убедиться, что соответствующее давление прикладывается к структурам трубопровода со стороны дверцы и башмаков насоса, предпочтительно иметь электронный механизм, посредством которого закрывается дверца и генерируется достаточное усилие закрывания дверцы. В одном из вариантов осуществления генерируется усилие закрывания дверцы от 90 до 110 фунтов (36-48 кг). Обращаясь к фиг. 11 а, здесь показан один из вариантов осуществления механизма 1100 силового закрывания дверцы. Шаговый электродвигатель 1106 механически зацепляется с ведущим винтом 1116,так что, когда он приводится в действие с помощью контроллера, шаговый электродвигатель 1106 заставляет ведущий винт 1116 вращаться и, как следствие, заставляет стержень 1118 прикладывать движущую силу к крюку. Крюк, расположенный под элементом 1140, служит для защелкивания наU-образной защелке 1130 и, когда его оттягивают, вращают или иным образом перемещают внутрь в направлении шагового электродвигателя 1106, служит для оттягивания U-образной защелки 1130 для дальнейшего закрывания, тем самым прикладывая усилие, необходимое для закрывания дверцы. Крюк физически зацепляется со стержнем 1118, и им можно манипулировать для того, чтобы оттянутьU-образную защелку 1130 в положение плотного закрывания или в положение свободного зацепления сU-образной защелкой 1130. Система силового закрывания устанавливается и поддерживается в соответствующей ориентации с помощью установочных скобок 1105. Во время эксплуатации пользователь закрывает дверцу до степени, достаточной для зацепленияU-образной защелки 410 на дверце с крюком 450 во внутреннем объеме узла контроллера, как показано на фиг. 4. Затем пользователь указывает портативному устройству для диализа на желание закрыть дверцу, предпочтительно с помощью механической кнопки или иконки графического интерфейса пользователя, которая, когда на нее нажмут, посылает сигнал контроллеру, который, в свою очередь, приводит в действие шаговый электродвигатель 1106. Шаговый электродвигатель 1106 прикладывает движущую силу к крюку 450, который затем оттягивает зацепленную U-образную защелку 1130, 410 в положение плотного закрывания. В одном из вариантов осуществления контроллер отслеживает усилие кручения,прикладываемое электродвигателем, и когда оно достигает заданного предела, выключает шаговый электродвигатель. В другом варианте осуществления устройство Холла, расположенное рядом с ведущим винтом, обнаруживает выдвижение ведущего винта и определяет величину перемещения винта. Если винт достаточно переместился в направлении создания большего усилия закрывания дверцы, датчик Холла передает сигнал контроллеру для выключения электродвигателя. Альтернативно, датчик постоянно передает сигнал, показывающий выдвижение винта, который затем интерпретируется контроллером для определения того, прикладывается ли достаточная движущая сила и должен ли выключаться шаго- 11024555 вый электродвигатель. В любом из этих вариантов осуществления, если электродвигатель превышает заданный крутящий момент, превышается заданное расстояние или дверца не достигает своего полностью закрытого положения за заданное время, контроллер может заставить электродвигатель остановиться и вернуться в полностью открытое состояние. Контроллер может также подавать визуальный и/или звуковой сигнал тревоги. Когда пользователь желает открыть дверцу, приводится в действие механическая кнопка или иконка на графическом интерфейсе пользователя, она посылает сигнал контроллеру, который, в свою очередь, приводит в действие шаговый электродвигатель 1106 в обратном направлении. Затем крюк становится свободно зацепленным с U-образной защелкой. Механическая кнопка 1107 высвобождения нажимается затем для расцепления свободного зацепления крюка и U-образной защелки. В дополнение к обеспечению необходимого усилия закрывания, этот механизм силового закрывания дверцы имеет несколько важных особенностей. Во-первых, он конструируется для устранения препятствий, которые могут появляться в дверце и подвергаться воздействию мощного усилия закрывания дверцы. Обращаясь к фиг. 4, здесь трубопровод окружается по краю ограждением, которое предотвращает зацепление защелки дверцы с приемной частью защелки на верхнем узле, если между дверцей и пластинкой основания верхнего узла появляется блокировка, такая как чей-то палец или неправильно установленные одноразовые материалы. Дверца 405 содержит внутреннюю поверхность 406, к которой прикреплен металлический кожух 425. В одном из вариантов осуществления верхняя поверхность внутренней поверхности 406 дверцы 405 надежно прикрепляется к наружной поверхности кожуха 425. Кожух 425 является по существу прямоугольным и определяет полость четырьмя сторонами 407 и основанием 408, образующими внутренний объем. Полость открывается в направлении структуры 430 трубопровода системы диализа 400 и охватывает и окружает структуру 430 трубопровода и ограждение 440, которое предпочтительно представляет собой пластиковый колпак, который окружает структуру 430 трубопровода сверху и по сторонам. К поверхности основания 408 прикрепляются башмаки 415 насоса и по меньшей мере одна U-образная защелка 410, которая выступает в направлении задней пластинки. Из ограждения выступает объединенный с ним крюк 450, который выполнен с возможностью надежного зацепления и расцепления с U-образной защелкой 410. Если дверца закрывается правильно и ничего не попадает между дверцей и ограждением, тогда U-образная защелка будет механически надеваться на крюк с помощью механизма силового удерживания крюка. Если на пути дверцы попадается некоторое препятствие, металлический кожух 425 будет неспособен продвигаться во внутренний объем верхнего узла (и охватывать ограждение), и по этой причине U-образная защелка не сможет зацепляться с крюком,тем самым предотвращая механическое надевание на крюк и случайное силовое закрывание дверцы, когда там находится препятствие. Во-вторых, механическая кнопка 1107 высвобождения может приводиться в действие только тогда,когда усилие силового закрывания дверцы диссипирует посредством обратного движения шагового электродвигателя, тем самым предотвращая случайное высвобождение и быстрое открывание дверцы. Обращаясь к фиг. 11 а и 11b, когда дверца закрыта и заблокирована, фланец 1150 на валу 1107 кнопки поворачивается на 90, перемещая нажимной штырек от крюка силового блокирования дверцы. Фланец 1150 поворачивается под действием стержня 1121, который соединен с фланцем в точке 1145 и находится в механическом зацеплении с ведущим винтом 1116. Фланец 1150 находится под нагрузкой пружины и блокируется с помощью малого штырькового соленоида. Если пользователь нажимает кнопку, когда она находится в заблокированном положении, кнопка будет перемещаться внутрь устройства, но поскольку вращение фланца вызывает смещение, не будет отцеплять крюк, тем самым открывание дверцы предотвращается. Если питание теряется или нечаянно прерывается, тогда штырьковый соленоид будет высвобождаться, позволяя фланцу поворачиваться обратно на 90 и помещать нажимной штырек с соответствующим выравниванием. Затем, когда пользователь нажимает кнопку, нажимной штырек будет входить в контакт с крюком силового закрывания дверцы и высвобождать защелку дверцы. Этот механизм обеспечивает удобство и дополнительную безопасность механического высвобождения дверцы без той проблемы, что механическое высвобождение дверцы может приводиться в действие случайно, заставляя дверцу быстро открываться с очень большим усилием. Должно быть понятно, что термин "крюк" или "защелка" должен определяться в широком смысле, как любой выступ или элемент, способный физически или механически зацепляться с другим выступом или элементом. Кроме того, должно быть понятно, что термин "U-образная защелка" не является ограничивающим, и может использоваться любой механизм защелкивания или попадания на крюк, как определено выше. Как обсуждалось выше, пространство для полки, сформированное нижним узлом и окружающее верхний узел, использует дренажные пути с сенсорами текучих сред во множестве положений внутри и снаружи устройства, чтобы позволить зонированное детектирование утечек. Конкретно, посредством построения дренажных путей с оптическими сенсорами утечек в наружном корпусе устройства система захватывает и направляет текучие среды, потенциально утекающие из внешних компонентов (подобных канистре с сорбентом) в оптические сенсоры утечек. В одном из вариантов осуществления внутри наружных корпусов нижнего узла встраиваются по меньшей мере три различных оптических детектора утечек. Обращаясь к фиг. 9a, верхняя поверхность нижнего узла 902 является слегка наклонной, при этом центр 980 возвышается по отношению к сторонам 981 и 982. В одном из вариантов осуществления поверхность наклонена вниз, от центральной области 980 до сторон 981 и 982, на угол от 1 до 10, предпочтительно на 3. Каналы 987 окружают верхнюю поверхность нижнего узла, проходят вокруг периферии, проходят через центр верхней поверхности и/или проходят через любую другую часть верхней поверхности. Посредством наклонной верхней поверхности нижнего узла 902 каналы 987 также являются наклонными от центра 980 к сторонам 981, 982. В другом варианте осуществления верхняя поверхность также является слегка наклонной в направлении от задней стороны 991 до передней поверхности 990. Наклонные каналы 987 заставляют текучие среды направляться от центра и/или от задней части системы вперед и в стороны, где располагаются детекторы 988 утечек, и находятся в пневмогидравлическом сообщении с каналами 987. Первый оптический детектор 988 а утечек располагается на переднем правом углу верхней поверхности нижнего узла 902. Второй оптический детектор 988b утечек располагается на переднем левом углу верхней поверхности нижнего узла 902. Каждый детектор утечек располагается внутри ямки или полости и содержит оптический сенсор, который располагается в боковой стенке ямки. Оптический сенсор детектирует текучие среды, которые должны дренироваться и/или каналируются в ямки, и передает детектируемый сигнал контроллеру в верхнем узле. Детектируемый сигнал обрабатывается процессором для определения того, произошла ли утечка. Затем детектируемые сигналы сохраняются, и если это необходимо, процессор выдает сигнал тревоги или сигнал на дисплее GUI. Ямка или полость предпочтительно содержит скругленное основание, чтобы позволить пользователю легко осушать ямку салфеткой. Фиг. 9b показывает более подробный вид верхней поверхности нижнего узла 902 с каналами 987 и детектором 988 а утечек, расположенным внутри ямки 997. Обращаясь к фиг. 9 с, здесь по меньшей мере один дополнительный детектор утечек располагается внутри нижнего узла 902, а более конкретно внутри резервуара 903, внутри которого встроены весы 904. Каналы 905 встроены в структуру резервуара, такую как внутренний корпус или металлический держатель мешка, и предпочтительно являются наклонными от одной стороны до другой стороны или от центра к любой стороне. В одном из вариантов осуществления угол находится в диапазоне от 1 до 10, а более конкретно составляет 3. Ямка 910, в которой располагается детектор утечек, встраивается в корпус резервуара и находится в пневмогидравлическом сообщении с каналами 905 в одной или обеих боковых сторонах корпуса резервуара. Если происходит утечка в одноразовом мешке, текучая среда будет стекать в угол металлического поддона или корпуса резервуара через каналы 905 и направляться по меньшей мере в одну ямку с сенсором 910 утечек. Пути дренирования служат для двух функций: а) для обеспечения того, чтобы текучая среда не попадала в инструмент, и b) для обеспечения того, чтобы утечка быстро удерживалась и направлялась в сенсор, который может включить предупреждение или сигнал тревоги. В дополнение к этому, устройство предпочтительно также содержит дренажные каналы для текучих сред, ведущие в ямки с оптическими сенсорами внутри устройства. Так, например, если имеется утечка во внутреннем резервуаре, текучая среда направляется прочь от критических компонентов и оптический сенсор предупреждает об утечке. На основании приведенного в действие сенсора, GUI может представить сигнал тревоги пользователю и может конкретно идентифицировать положение утечки текучей среды. Посредством создания нескольких независимых зон детектирования утечек (нескольких сенсоров текучих сред и путей дренирования) инструмент может направлять пользователя для быстрого нахождения утечки. Множество каналов и сенсоров позволяет системе, частично автоматически, идентифицировать источник утечки и предложить графическую помощь пользователю для устранения проблемы. Хотя иллюстрируется и описывается то, что в настоящее время считается предпочтительным вариантом осуществления настоящего изобретения, специалистам в данной области будет понятно, что могут быть проделаны различные изменения и модификации, и вместо его элементов могут использоваться их эквиваленты, без отклонения от истинной сущности настоящего изобретения. В дополнение к этому,множество модификаций может быть проделано для адаптации конкретной ситуации или материала к концепции настоящего изобретения без отклонения от его основной сущности. По этой причине предполагается, что настоящее изобретение не ограничивается конкретным описанным вариантом осуществления в качестве наилучшего режима, рассматриваемого для осуществления настоящего изобретения, но что настоящее изобретение будет включать все варианты осуществления, попадающие в рамки прилагаемой формулы изобретения. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Модульная система диализа, содержащая диализатор, контур крови и контур диализата, соединенные с диализатором и резервуаром, причем модульная система диализа содержит:a) модуль контроллера, содержащий графический пользовательский интерфейс, контроллер и узел прокачки, причем контроллер выполнен с возможностью управлять работой графического пользовательского интерфейса и узла прокачки; графический пользовательский интерфейс выполнен с возможностью отображать информацию по работе системы диализа, и узел прокачки выполнен с возможностью прокачивать соответствующую текучую среду через контур крови и контур диализата, и модуль контроллера содержит первый наружный корпус с передней стороной, задней стороной, левой стороной, правой стороной, верхней стороной и нижней стороной, причем упомянутая передняя сторона содержит дверцу,выполненную с возможностью обеспечения доступа к внутреннему объему внутри упомянутого модуля контроллера;b) модуль резервуара, содержащий резервуар для хранения текучей среды, причем модуль резервуара содержит второй наружный корпус с передней стороной, задней стороной, левой стороной, правой стороной, верхней стороной и нижней стороной, причем упомянутая передняя сторона содержит дверцу,выполненную с возможностью обеспечения доступа к внутреннему объему внутри упомянутого модуля резервуара;c) упомянутая нижняя сторона первого наружного корпуса выполнена с возможностью надежного и съемного соединения с упомянутой верхней стороной второго наружного корпуса, и, когда упомянутый первый наружный корпус надежно и съемно соединен с упомянутым вторым наружным корпусом посредством механизма защелки, модуль контроллера выполнен с возможностью автоматически входить в электрическое сообщение с упомянутым модулем резервуара посредством площадки электрических контактов и множества электрических штырьков. 2. Модульная система диализа по п.1, в которой площадка электрических контактов содержится на нижней стороне первого наружного корпуса и множество электрических штырьков содержится на верхней стороне второго наружного корпуса. 3. Модульная система диализа по п.1, в которой множество электрических штырьков размещено на нижней стороне первого наружного корпуса и площадка электрических контактов размещена на верхней стороне второго наружного корпуса. 4. Модульная система диализа по п.2 или 3, в которой модуль контроллера автоматически входит в электрическое сообщение с упомянутым модулем резервуара, когда контактная площадка выровнена и входит в электрическое сообщение с множеством нажимных штырьков. 5. Модульная система диализа по п.1, в которой, когда упомянутый первый наружный корпус надежно и съемно соединен с упомянутым вторым наружным корпусом, модуль контроллера автоматически входит в информационное сообщение с упомянутым модулем резервуара. 6. Модульная система диализа по п.5, в которой нижняя сторона первого наружного корпуса содержит первый инфракрасный порт связи, имеющий по меньшей мере один LED (светодиодный) передатчик и по меньшей мере один LED приемник, и верхняя сторона второго наружного корпуса содержит второй инфракрасный порт связи, имеющий по меньшей мере один LED передатчик и по меньшей мере один LED приемник. 7. Модульная система диализа по п.6, в которой модуль контроллера автоматически входит в информационное сообщение с упомянутым модулем резервуара, когда первый инфракрасный порт связи выровнен и входит в информационное сообщение со вторым инфракрасным портом связи. 8. Модульная система диализа по п.1, в которой внутренний объем внутри упомянутого модуля контроллера включает в себя трубопровод, крюк и ограждение, окружающее трубопровод. 9. Модульная система диализа по п.8, в которой дверца, выполненная с возможностью обеспечения доступа к внутреннему объему внутри упомянутого модуля контроллера, имеет внутреннюю поверхность и упомянутая внутренняя поверхность содержит множество башмаков насоса, защелку и кожух со сторонами, которые выступают в упомянутый внутренний объем при закрывании упомянутой дверцы. 10. Модульная система диализа по п.9, в которой при закрывании дверцы упомянутая защелка механически зацепляется с упомянутым крюком. 11. Модульная система диализа по п.10, причем контроллер выполнен с дополнительной возможностью приведения в действие электродвигателя для приложения движущей силы к упомянутому крюку и упомянутое приложение движущей силы заставляет упомянутую дверцу закрываться с усилием в диапазоне от 90 до 110 фунтов (36-48 кг). 12. Модульная система диализа по п.11, дополнительно содержащая механическую кнопку высвобождения, имеющую первое состояние и второе состояние, причем в упомянутом первом состоянии кнопка способна механически зацепляться с упомянутым крюком и в упомянутом втором состоянии кнопка не способна механически зацепляться с упомянутым крюком. 13. Модульная система диализа, содержащая диализатор, контур крови и контур диализата, соеди- 14024555 ненные с диализатором и резервуаром, причем модульная система диализа содержит:a) модуль контроллера, содержащий графический пользовательский интерфейс, контроллер и узел прокачки, причем контроллер выполнен с возможностью управлять работой графического пользовательского интерфейса и узла прокачки; графический пользовательский интерфейс выполнен с возможностью отображать информацию по работе системы диализа, и узел прокачки выполнен с возможностью прокачивать соответствующую текучую среду через контур крови и контур диализата, и модуль контроллера содержит первый наружный корпус с передней стороной, задней стороной, левой стороной, правой стороной, верхней стороной и нижней стороной, причем упомянутая передняя сторона содержит дверцу,выполненную с возможностью обеспечения доступа к внутреннему объему внутри упомянутого модуля контроллера;b) модуль резервуара, содержащий резервуар для хранения текучей среды, причем модуль резервуара содержит второй наружный корпус с передней стороной, задней стороной, левой стороной, правой стороной, верхней стороной и нижней стороной, причем упомянутая передняя сторона содержит дверцу,выполненную с возможностью обеспечения доступа к внутреннему объему внутри упомянутого модуля резервуара, упомянутая верхняя сторона имеет наклонную поверхность с множеством каналов в соединении по текучей среде по меньшей мере с одним детектором утечки; и упомянутая нижняя сторона первого наружного корпуса выполнена с возможностью надежного и съемного соединения с упомянутой верхней стороной второго наружного корпуса посредством механизма защелки. 14. Модульная система диализа по п.13, в которой нижняя сторона первого наружного корпуса содержит площадку электрических контактов и верхняя сторона второго наружного корпуса содержит множество электрических штырьков. 15. Модульная система диализа по п.14, в которой модуль контроллера автоматически входит в электрическое сообщение с упомянутым модулем резервуара, когда контактная площадка выровнена и входит в электрическое сообщение с множеством нажимных штырьков. 16. Модульная система диализа по п.13, в которой нижняя сторона первого наружного корпуса содержит первый инфракрасный порт связи, имеющий по меньшей мере один LED передатчик и по меньшей мере один LED приемник, и верхняя сторона второго наружного корпуса содержит второй инфракрасный порт связи, имеющий по меньшей мере один LED передатчик и по меньшей мере один LED приемник. 17. Модульная система диализа по п.16, в которой модуль контроллера автоматически входит в информационное сообщение с упомянутым модулем резервуара, когда первый инфракрасный порт связи выровнен и входит в информационное сообщение со вторым инфракрасным портом связи. 18. Модульная система диализа по п.13, в которой внутренний объем внутри упомянутого модуля контроллера включает в себя крюк и дверца, выполненная с возможностью обеспечения доступа к внутреннему объему внутри упомянутого модуля контроллера, имеет внутреннюю поверхность, которая содержит защелку. 19. Модульная система диализа по п.18, в которой контроллер дополнительно выполнен с возможностью приведения в действие электродвигателя для приложения движущей силы к упомянутому крюку в ответ на ввод пользователя и упомянутое приложение движущей силы заставляет упомянутую дверцу закрываться с усилием в диапазоне от 90 до 110 фунтов (36-48 кг). 20. Модульная система диализа по п.19, дополнительно содержащая кнопку механического высвобождения, имеющую первое состояние и второе состояние, причем в упомянутом первом состоянии кнопка способна механически зацепляться с упомянутым крюком и в упомянутом втором состоянии кнопка не способна механически зацепляться с упомянутым крюком.
