Портативная музыкальная система для караоке и картридж для нее

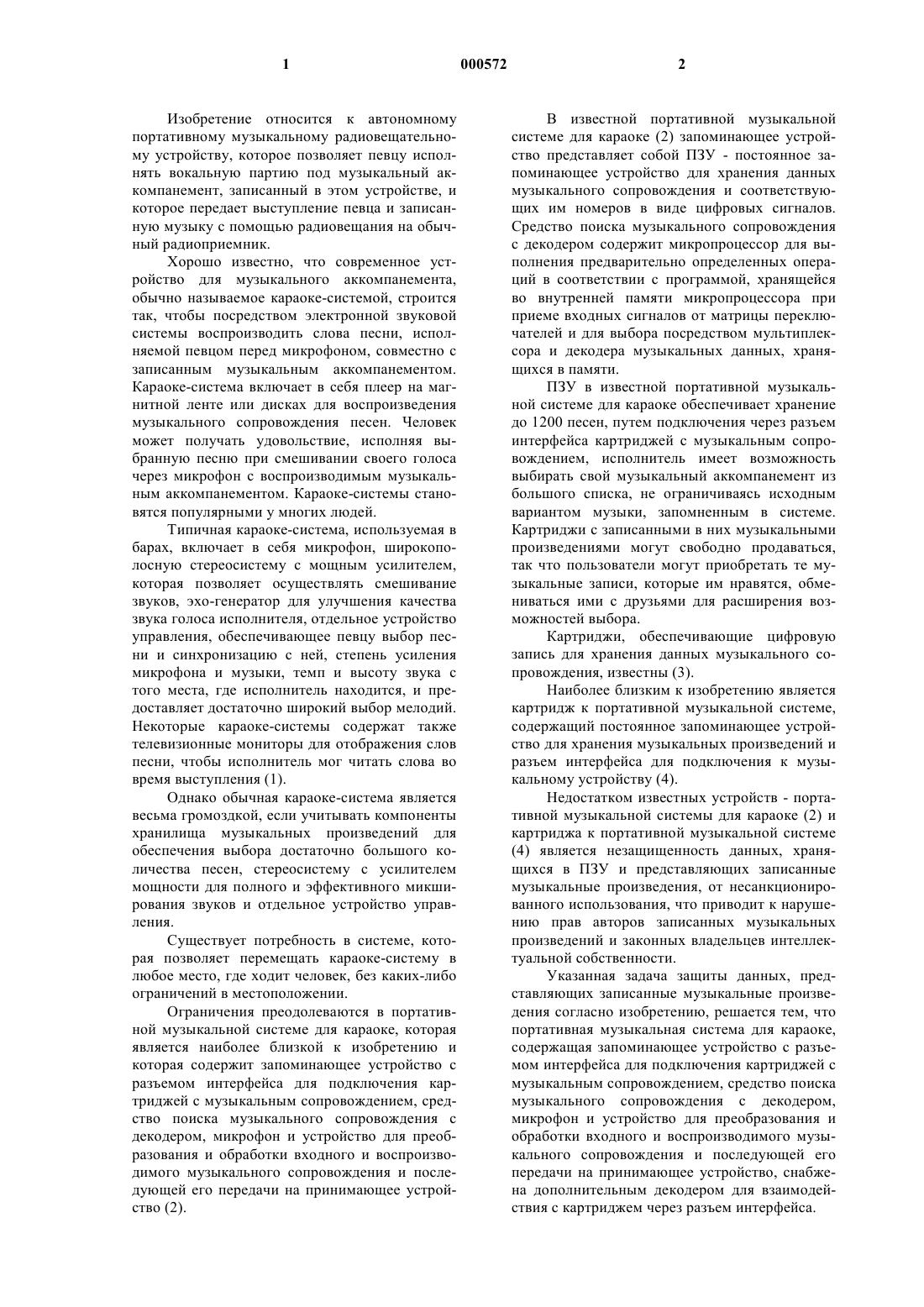

1 Изобретение относится к автономному портативному музыкальному радиовещательному устройству, которое позволяет певцу исполнять вокальную партию под музыкальный аккомпанемент, записанный в этом устройстве, и которое передает выступление певца и записанную музыку с помощью радиовещания на обычный радиоприемник. Хорошо известно, что современное устройство для музыкального аккомпанемента,обычно называемое караоке-системой, строится так, чтобы посредством электронной звуковой системы воспроизводить слова песни, исполняемой певцом перед микрофоном, совместно с записанным музыкальным аккомпанементом. Караоке-система включает в себя плеер на магнитной ленте или дисках для воспроизведения музыкального сопровождения песен. Человек может получать удовольствие, исполняя выбранную песню при смешивании своего голоса через микрофон с воспроизводимым музыкальным аккомпанементом. Караоке-системы становятся популярными у многих людей. Типичная караоке-система, используемая в барах, включает в себя микрофон, широкополосную стереосистему с мощным усилителем,которая позволяет осуществлять смешивание звуков, эхо-генератор для улучшения качества звука голоса исполнителя, отдельное устройство управления, обеспечивающее певцу выбор песни и синхронизацию с ней, степень усиления микрофона и музыки, темп и высоту звука с того места, где исполнитель находится, и предоставляет достаточно широкий выбор мелодий. Некоторые караоке-системы содержат также телевизионные мониторы для отображения слов песни, чтобы исполнитель мог читать слова во время выступления (1). Однако обычная караоке-система является весьма громоздкой, если учитывать компоненты хранилища музыкальных произведений для обеспечения выбора достаточно большого количества песен, стереосистему с усилителем мощности для полного и эффективного микширования звуков и отдельное устройство управления. Существует потребность в системе, которая позволяет перемещать караоке-систему в любое место, где ходит человек, без каких-либо ограничений в местоположении. Ограничения преодолеваются в портативной музыкальной системе для караоке, которая является наиболее близкой к изобретению и которая содержит запоминающее устройство с разъемом интерфейса для подключения картриджей с музыкальным сопровождением, средство поиска музыкального сопровождения с декодером, микрофон и устройство для преобразования и обработки входного и воспроизводимого музыкального сопровождения и последующей его передачи на принимающее устройство (2). 2 В известной портативной музыкальной системе для караоке (2) запоминающее устройство представляет собой ПЗУ - постоянное запоминающее устройство для хранения данных музыкального сопровождения и соответствующих им номеров в виде цифровых сигналов. Средство поиска музыкального сопровождения с декодером содержит микропроцессор для выполнения предварительно определенных операций в соответствии с программой, хранящейся во внутренней памяти микропроцессора при приеме входных сигналов от матрицы переключателей и для выбора посредством мультиплексора и декодера музыкальных данных, хранящихся в памяти. ПЗУ в известной портативной музыкальной системе для караоке обеспечивает хранение до 1200 песен, путем подключения через разъем интерфейса картриджей с музыкальным сопровождением, исполнитель имеет возможность выбирать свой музыкальный аккомпанемент из большого списка, не ограничиваясь исходным вариантом музыки, запомненным в системе. Картриджи с записанными в них музыкальными произведениями могут свободно продаваться,так что пользователи могут приобретать те музыкальные записи, которые им нравятся, обмениваться ими с друзьями для расширения возможностей выбора. Картриджи, обеспечивающие цифровую запись для хранения данных музыкального сопровождения, известны (3). Наиболее близким к изобретению является картридж к портативной музыкальной системе,содержащий постоянное запоминающее устройство для хранения музыкальных произведений и разъем интерфейса для подключения к музыкальному устройству (4). Недостатком известных устройств - портативной музыкальной системы для караоке (2) и картриджа к портативной музыкальной системе(4) является незащищенность данных, хранящихся в ПЗУ и представляющих записанные музыкальные произведения, от несанкционированного использования, что приводит к нарушению прав авторов записанных музыкальных произведений и законных владельцев интеллектуальной собственности. Указанная задача защиты данных, представляющих записанные музыкальные произведения согласно изобретению, решается тем, что портативная музыкальная система для караоке,содержащая запоминающее устройство с разъемом интерфейса для подключения картриджей с музыкальным сопровождением, средство поиска музыкального сопровождения с декодером,микрофон и устройство для преобразования и обработки входного и воспроизводимого музыкального сопровождения и последующей его передачи на принимающее устройство, снабжена дополнительным декодером для взаимодействия с картриджем через разъем интерфейса. 3 Указанная задача согласно изобретению решается также тем, что картридж к портативной музыкальной системе, содержащий постоянное запоминающее устройство для хранения музыкальных произведений и разъем интерфейса для подключения к музыкальному устройству, снабжен ключевым кодирующим устройством, связанным с постоянным запоминающим устройством и выполненным с возможностью взаимодействия с дополнительным декодером портативной музыкальной системы через разъем интерфейса. Картридж к портативной музыкальной системе может быть снабжен печатной платой,на которой установлены постоянное запоминающее устройство, разъем интерфейса и ключевое кодирующее устройство. Картридж к портативной музыкальной системе может быть снабжен корпусом, в котором смонтирована печатная плата. Картридж к портативной музыкальной системе согласно изобретению может отличаться также тем, что в нем постоянное запоминающее устройство для хранения музыкальных произведений выполнено в виде интегральной микросхемы. Каждый картридж может содержать какойнибудь определенный тип музыки, например,"кантри"- или "поп"-музыку, может быть коллекцией наиболее известных песен или отдельных песен одного или нескольких певцов. Портативная музыкальная система для караоке может быть выполнена в корпусе, имеющем изложницу, в которую выведен выход интерфейса. Корпус картриджа к портативной музыкальной системе может быть выполнен с возможностью введения в изложницу корпуса портативной музыкальной системы. Устройство поясняется чертежами, где на фиг. 1 изображена портативная музыкальная система с картриджем; на фиг. 2 - картридж. Портативная музыкальная система для караоке 1 содержит запоминающее устройство 2 с разъемом 3 интерфейса для подключения картриджей 4 с музыкальным сопровождением,средство поиска музыкального сопровождения 5 с декодером 6, микрофон 7 и устройство для преобразования и обработки входного и воспроизводимого музыкального сопровождения 8,а также средство передачи на принимающее устройство 9. Особенность портативной музыкальной системы состоит в том, что она снабжена дополнительным декодером 10 для взаимодействия с картриджем через разъем интерфейса. Картридж к портативной музыкальной системе содержит постоянное запоминающее устройство для хранения музыкальных произведений 11 и разъем интерфейса картриджа 12 для подключения к музыкальному устройству. 4 Особенность картриджа 4 к портативной музыкальной системе 1 состоит в том, что он снабжен ключевым кодирующим устройством 13, связанным с постоянным запоминающим устройством 11 и выполненным с возможностью взаимодействия с дополнительным декодером 10 портативной музыкальной системы 1 через разъемы интерфейса 12 картриджа и 3 музыкальной системы. Картридж может быть снабжен печатной платой 14, на которой установлены постоянное запоминающее устройство 11, разъем интерфейса 12 и ключевое кодирующее устройство 13. Картридж может быть снабжен корпусом 15, в котором смонтирована печатная плата 14. Устройство работает следующим образом. Картридж 4 подключается с помощью разъема интерфейса к портативной музыкальной системе 1 для караоке. Считанные из микросхемы ПЗУ закодированные цифровые данные из картриджа поступают на декодирующее устройство - дополнительный декодер 10 музыкальной системы, декодируются, обрабатываются, преобразуются в аналоговые сигналы,усиливаются, подаются на радиочастотный модулятор и, в виде частотно-модулированных радиосигналов - на антенну. Благодаря использованию в портативной музыкальной системе для караоке дополнительного декодера для взаимодействия с картриджемчерез разъем интерфейса и использованию в картридже ключевого кодирующего устройства, связанного с ПЗУ, предотвращается возможность несанкционированного доступа к данным,хранящимся в постоянном запоминающем устройстве. Источники информации 1. US, A, 5654516, G 10 Н 7/00, 05.08.97.cartridge used therefor. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Портативная музыкальная система для караоке, содержащая запоминающее устройство с разъемом интерфейса для подключения картриджей с музыкальным сопровождением, средство поиска музыкального сопровождения с декодером, микрофон и устройство для преобразования и обработки входного и воспроизводимого музыкального сопровождения и последующей его передачи на принимающее устройство, отличающаяся тем, что она снабжена до 5 полнительным декодером для взаимодействия с картриджем через разъем интерфейса. 2. Картридж к портативной музыкальной системе, содержащий постоянное запоминающее устройство для хранения музыкальных произведений и разъем интерфейса для подключения к музыкальному устройству, отличающийся тем, что он снабжен ключевым кодирующим устройством, связанным с постоянным запоминающим устройством и выполненным с возможностью взаимодействия с дополнительным декодером портативной музыкальной системы через разъем интерфейса. 6 3. Картридж по п.2, отличающийся тем,что он снабжен печатной платой, на которой установлены постоянное запоминающее устройство, разъем интерфейса и ключевое кодирующее устройство. 4. Картридж по п.3, отличающийся тем,что он снабжен корпусом, в котором смонтирована печатная плата. 5. Картридж по п.2 или 3, или 4, отличающийся тем, что постоянное запоминающее устройство для хранения музыкальных произведений выполнено в виде интегральной микросхемы.
