Стекло дверцы стиральной машины с фронтальной загрузкой

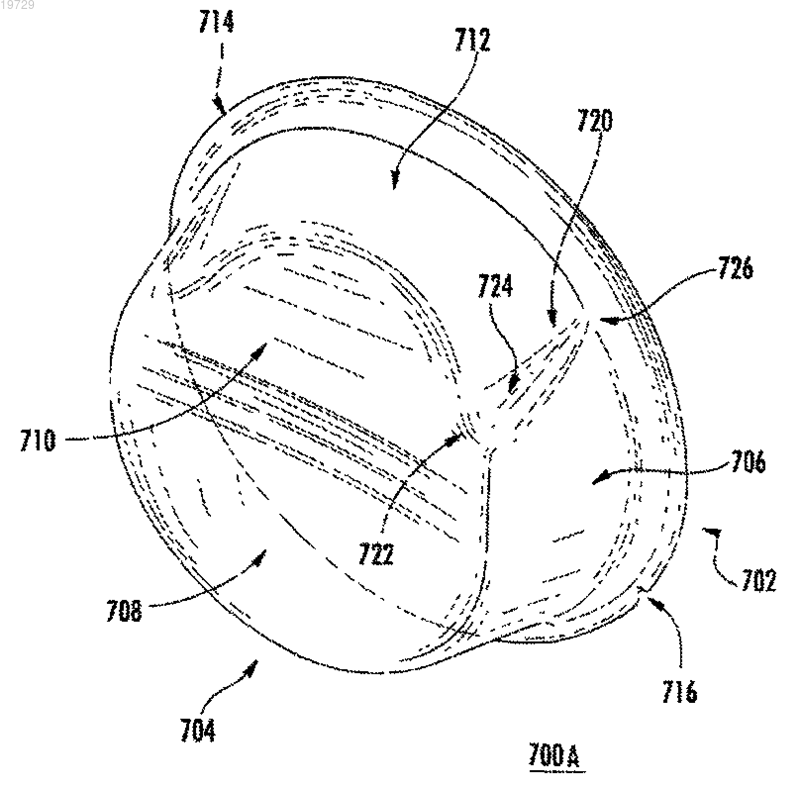

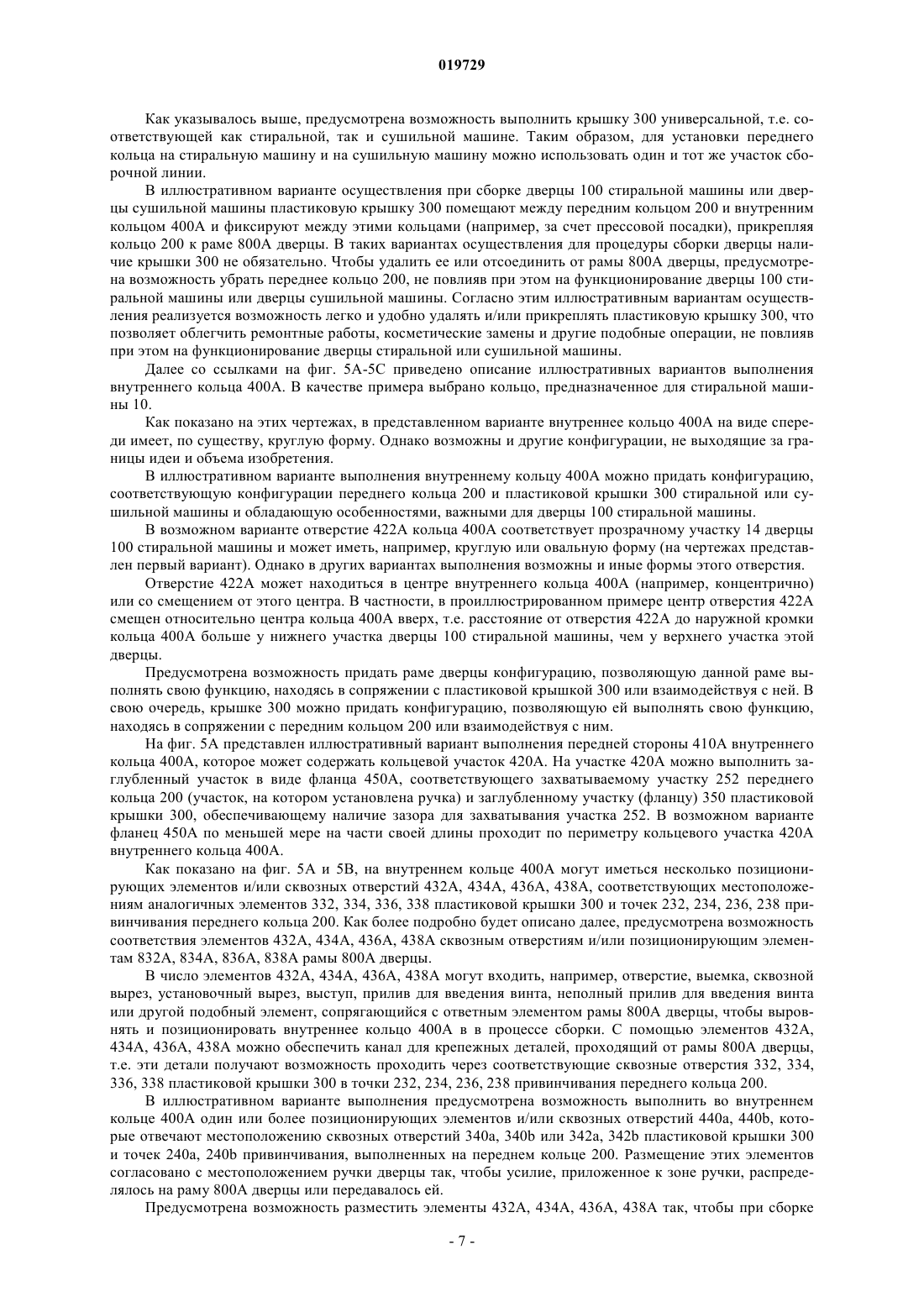

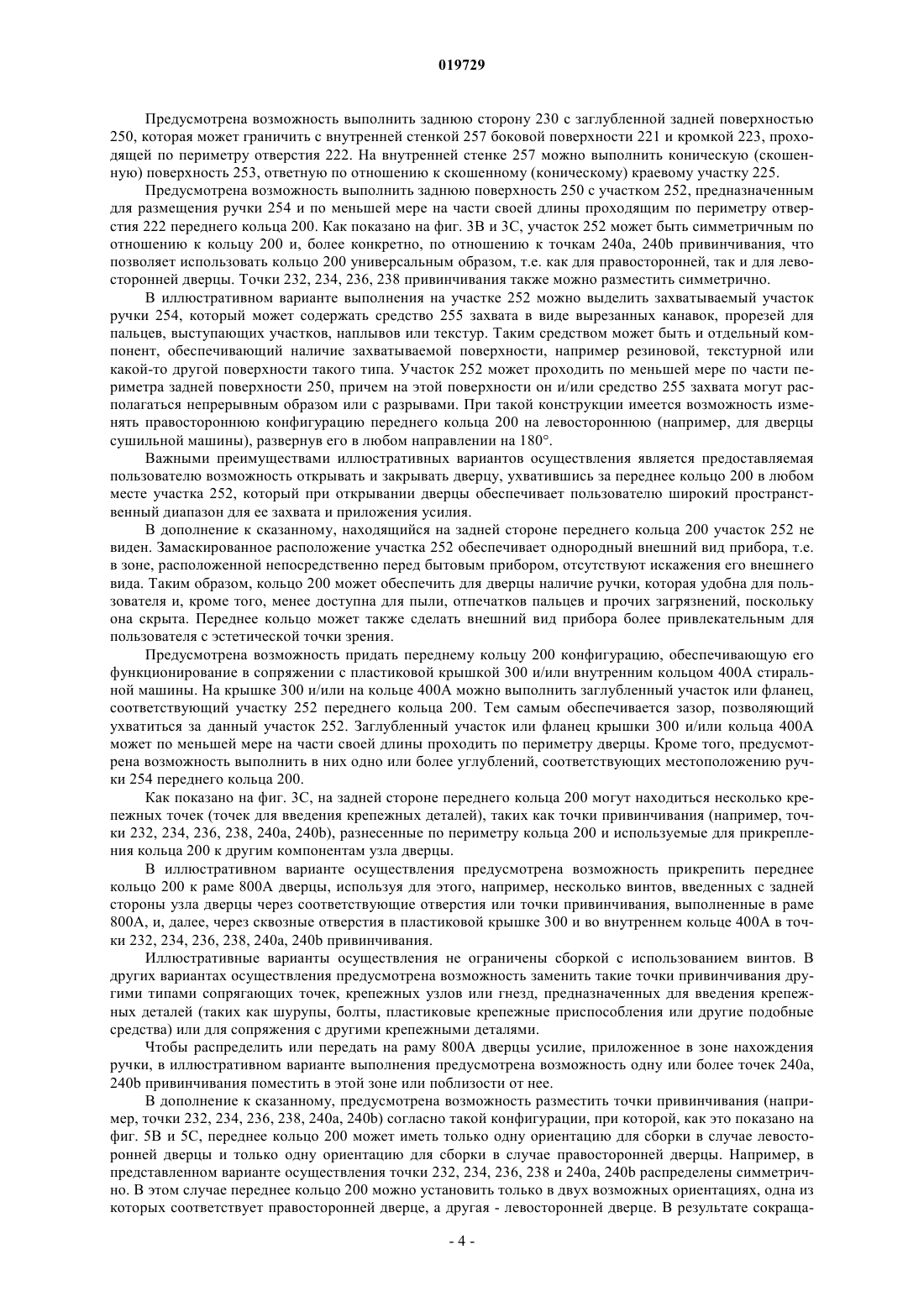

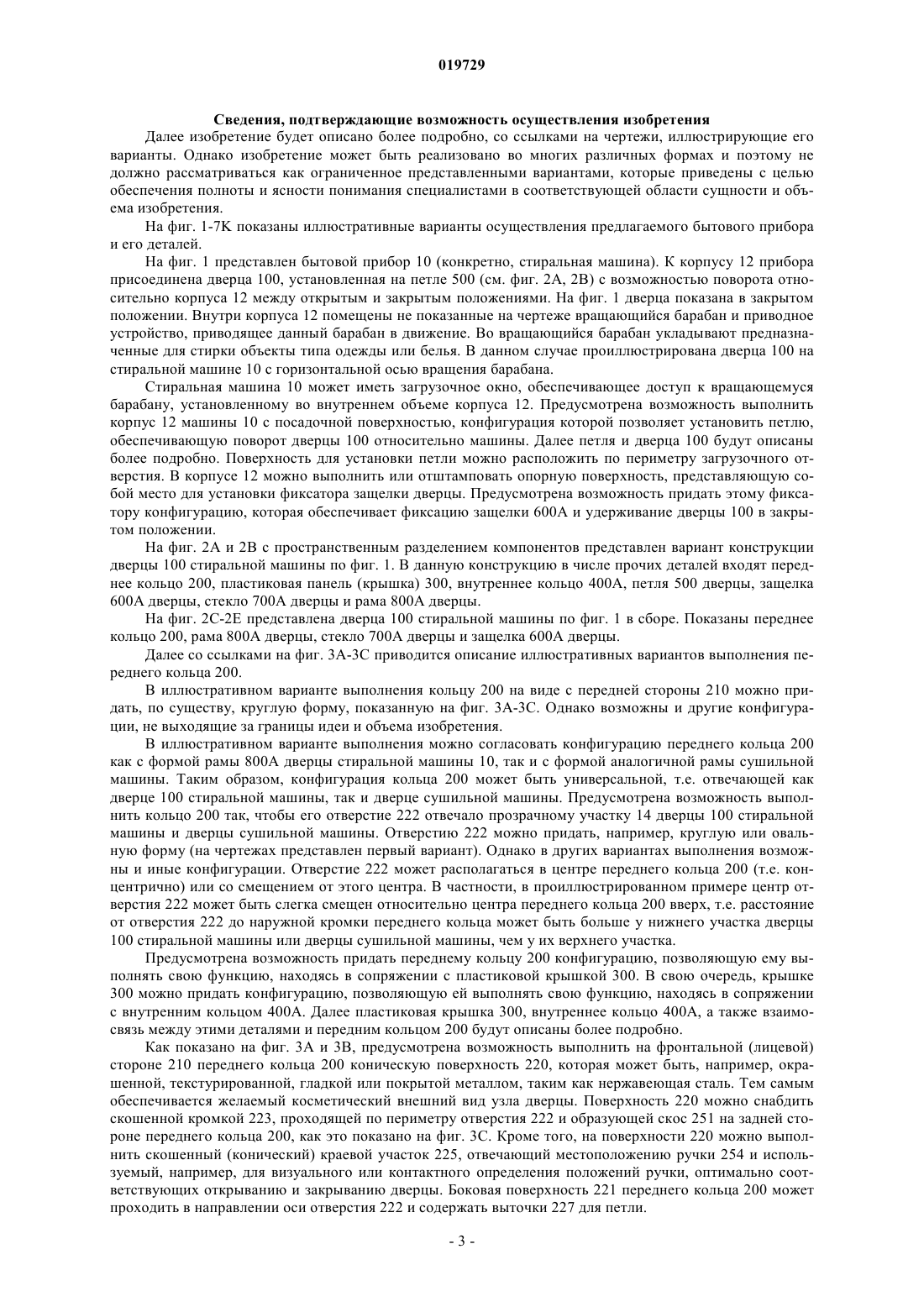

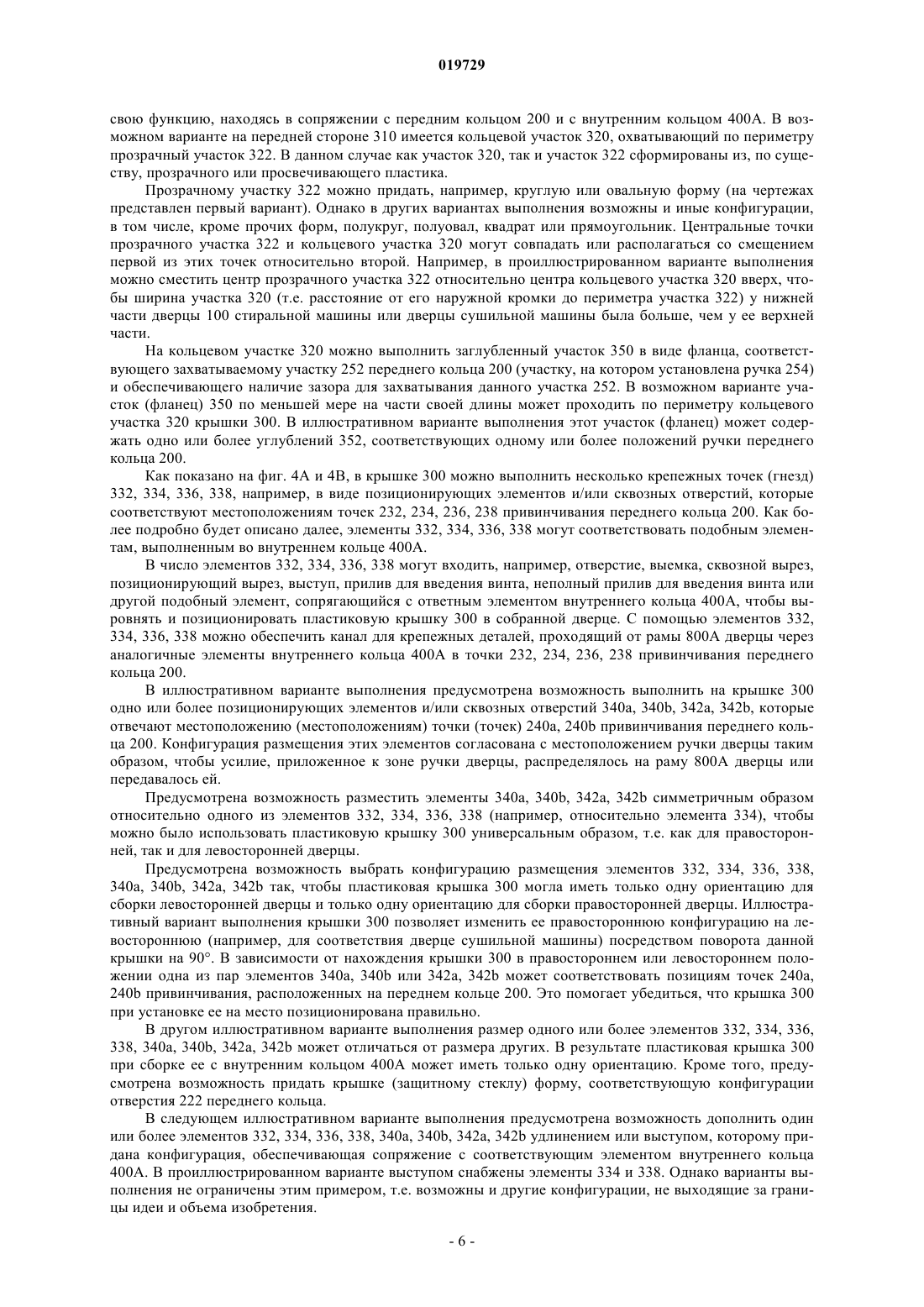

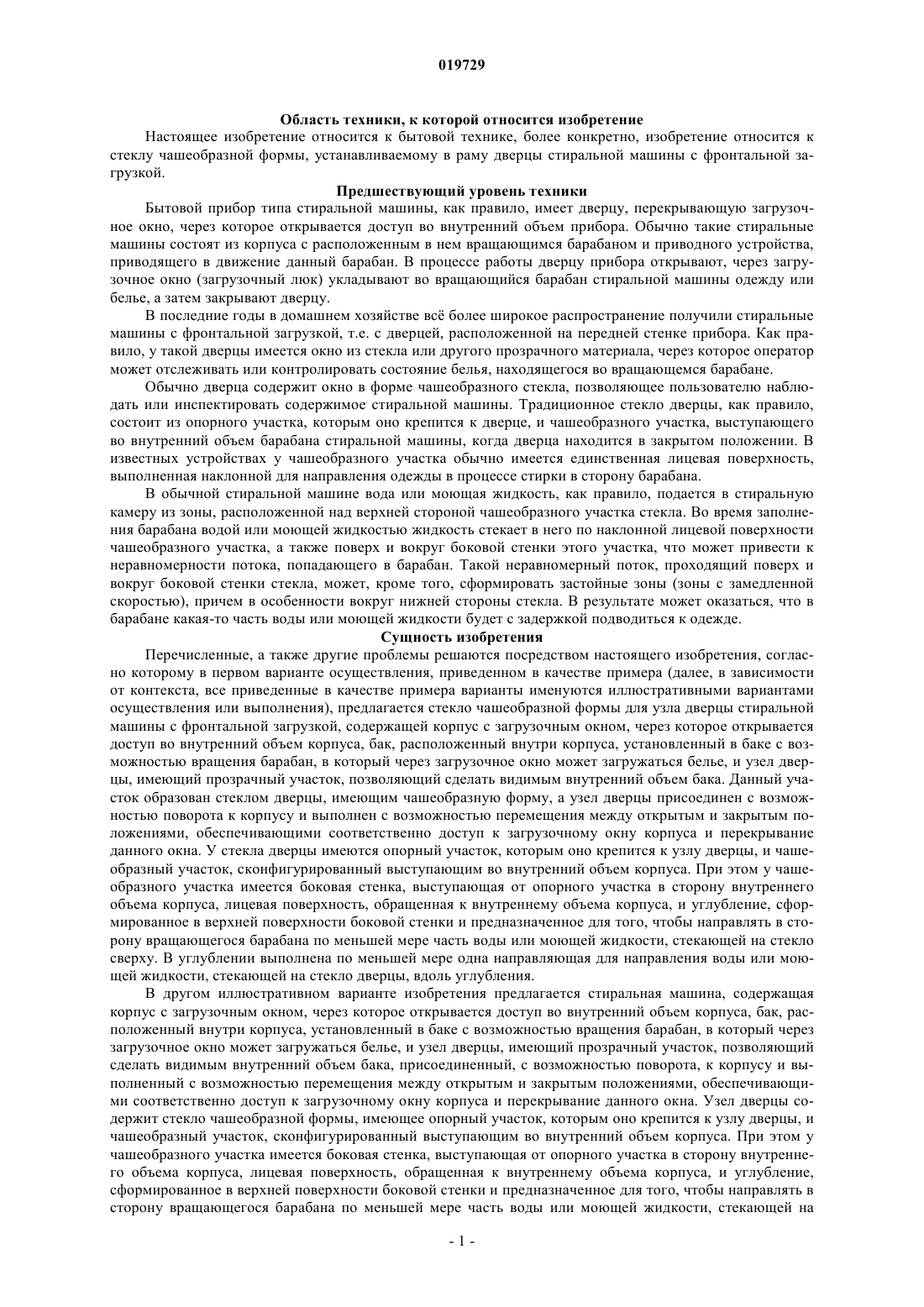

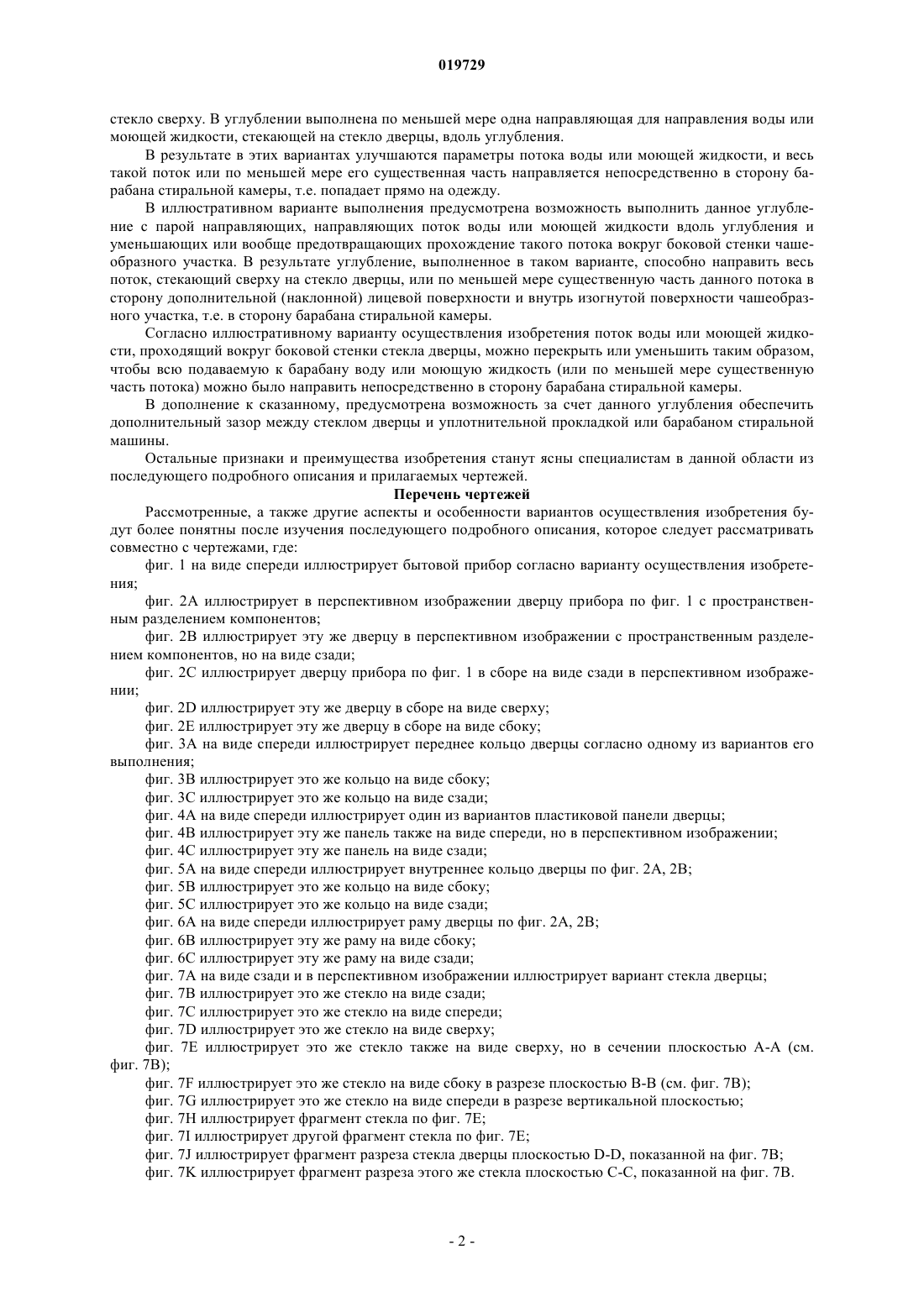

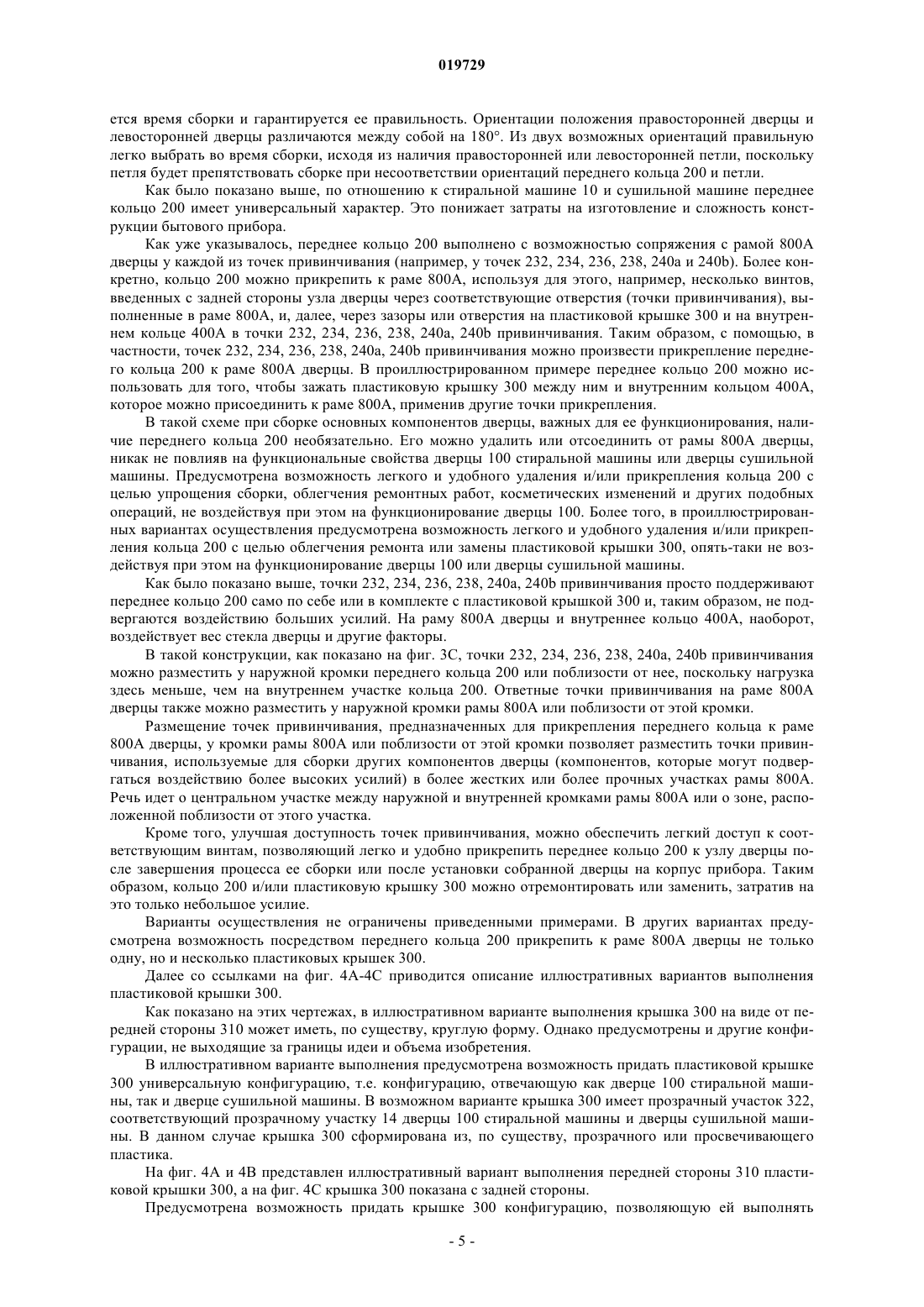

СТЕКЛО ДВЕРЦЫ СТИРАЛЬНОЙ МАШИНЫ С ФРОНТАЛЬНОЙ ЗАГРУЗКОЙ Предложено стекло (700 А) чашеобразной формы для узла дверцы стиральной машины с фронтальной загрузкой, которая содержит корпус с загрузочным окном, бак, расположенный внутри корпуса, барабан, установленный в баке с возможностью вращения, а также узел дверцы, имеющий прозрачный участок, позволяющий сделать видимым внутренний объем бака и образованный стеклом дверцы. Узел дверцы присоединен к корпусу с возможностью поворота и перемещения между открытым и закрытым положениями. Стекло (700 А) дверцы состоит из опорного участка (702), которым оно прикреплено к узлу дверцы, и чашеобразного участка (704),сконфигурированного выступающим во внутренний объем корпуса. У чашеобразного участка имеются боковая стенка (706), проходящая от опорного участка в сторону внутреннего объема корпуса, лицевая поверхность (708), обращенная в сторону внутреннего объема корпуса, и углубление (712), сформированное в верхней поверхности боковой стенки (706) и предназначенное для направления в сторону вращающегося барабана по меньшей мере части воды или моющей жидкости, стекающей сверху на стекло дверцы. Согласно изобретению в углублении выполнена по меньшей мере одна направляющая для направления воды или моющей жидкости, стекающей на стекло дверцы, вдоль углубления.(71)(73) Заявитель и патентовладелец: БСХ БОШ УНД СИМЕНС ХАУСГЕРЕТЕ ГМБХ (DE) Область техники, к которой относится изобретение Настоящее изобретение относится к бытовой технике, более конкретно, изобретение относится к стеклу чашеобразной формы, устанавливаемому в раму дверцы стиральной машины с фронтальной загрузкой. Предшествующий уровень техники Бытовой прибор типа стиральной машины, как правило, имеет дверцу, перекрывающую загрузочное окно, через которое открывается доступ во внутренний объем прибора. Обычно такие стиральные машины состоят из корпуса с расположенным в нем вращающимся барабаном и приводного устройства,приводящего в движение данный барабан. В процессе работы дверцу прибора открывают, через загрузочное окно (загрузочный люк) укладывают во вращающийся барабан стиральной машины одежду или белье, а затем закрывают дверцу. В последние годы в домашнем хозяйстве вс более широкое распространение получили стиральные машины с фронтальной загрузкой, т.е. с дверцей, расположенной на передней стенке прибора. Как правило, у такой дверцы имеется окно из стекла или другого прозрачного материала, через которое оператор может отслеживать или контролировать состояние белья, находящегося во вращающемся барабане. Обычно дверца содержит окно в форме чашеобразного стекла, позволяющее пользователю наблюдать или инспектировать содержимое стиральной машины. Традиционное стекло дверцы, как правило,состоит из опорного участка, которым оно крепится к дверце, и чашеобразного участка, выступающего во внутренний объем барабана стиральной машины, когда дверца находится в закрытом положении. В известных устройствах у чашеобразного участка обычно имеется единственная лицевая поверхность,выполненная наклонной для направления одежды в процессе стирки в сторону барабана. В обычной стиральной машине вода или моющая жидкость, как правило, подается в стиральную камеру из зоны, расположенной над верхней стороной чашеобразного участка стекла. Во время заполнения барабана водой или моющей жидкостью жидкость стекает в него по наклонной лицевой поверхности чашеобразного участка, а также поверх и вокруг боковой стенки этого участка, что может привести к неравномерности потока, попадающего в барабан. Такой неравномерный поток, проходящий поверх и вокруг боковой стенки стекла, может, кроме того, сформировать застойные зоны (зоны с замедленной скоростью), причем в особенности вокруг нижней стороны стекла. В результате может оказаться, что в барабане какая-то часть воды или моющей жидкости будет с задержкой подводиться к одежде. Сущность изобретения Перечисленные, а также другие проблемы решаются посредством настоящего изобретения, согласно которому в первом варианте осуществления, приведенном в качестве примера (далее, в зависимости от контекста, все приведенные в качестве примера варианты именуются иллюстративными вариантами осуществления или выполнения), предлагается стекло чашеобразной формы для узла дверцы стиральной машины с фронтальной загрузкой, содержащей корпус с загрузочным окном, через которое открывается доступ во внутренний объем корпуса, бак, расположенный внутри корпуса, установленный в баке с возможностью вращения барабан, в который через загрузочное окно может загружаться белье, и узел дверцы, имеющий прозрачный участок, позволяющий сделать видимым внутренний объем бака. Данный участок образован стеклом дверцы, имеющим чашеобразную форму, а узел дверцы присоединен с возможностью поворота к корпусу и выполнен с возможностью перемещения между открытым и закрытым положениями, обеспечивающими соответственно доступ к загрузочному окну корпуса и перекрывание данного окна. У стекла дверцы имеются опорный участок, которым оно крепится к узлу дверцы, и чашеобразный участок, сконфигурированный выступающим во внутренний объем корпуса. При этом у чашеобразного участка имеется боковая стенка, выступающая от опорного участка в сторону внутреннего объема корпуса, лицевая поверхность, обращенная к внутреннему объема корпуса, и углубление, сформированное в верхней поверхности боковой стенки и предназначенное для того, чтобы направлять в сторону вращающегося барабана по меньшей мере часть воды или моющей жидкости, стекающей на стекло сверху. В углублении выполнена по меньшей мере одна направляющая для направления воды или моющей жидкости, стекающей на стекло дверцы, вдоль углубления. В другом иллюстративном варианте изобретения предлагается стиральная машина, содержащая корпус с загрузочным окном, через которое открывается доступ во внутренний объем корпуса, бак, расположенный внутри корпуса, установленный в баке с возможностью вращения барабан, в который через загрузочное окно может загружаться белье, и узел дверцы, имеющий прозрачный участок, позволяющий сделать видимым внутренний объем бака, присоединенный, с возможностью поворота, к корпусу и выполненный с возможностью перемещения между открытым и закрытым положениями, обеспечивающими соответственно доступ к загрузочному окну корпуса и перекрывание данного окна. Узел дверцы содержит стекло чашеобразной формы, имеющее опорный участок, которым оно крепится к узлу дверцы, и чашеобразный участок, сконфигурированный выступающим во внутренний объем корпуса. При этом у чашеобразного участка имеется боковая стенка, выступающая от опорного участка в сторону внутреннего объема корпуса, лицевая поверхность, обращенная к внутреннему объема корпуса, и углубление,сформированное в верхней поверхности боковой стенки и предназначенное для того, чтобы направлять в сторону вращающегося барабана по меньшей мере часть воды или моющей жидкости, стекающей на стекло сверху. В углублении выполнена по меньшей мере одна направляющая для направления воды или моющей жидкости, стекающей на стекло дверцы, вдоль углубления. В результате в этих вариантах улучшаются параметры потока воды или моющей жидкости, и весь такой поток или по меньшей мере его существенная часть направляется непосредственно в сторону барабана стиральной камеры, т.е. попадает прямо на одежду. В иллюстративном варианте выполнения предусмотрена возможность выполнить данное углубление с парой направляющих, направляющих поток воды или моющей жидкости вдоль углубления и уменьшающих или вообще предотвращающих прохождение такого потока вокруг боковой стенки чашеобразного участка. В результате углубление, выполненное в таком варианте, способно направить весь поток, стекающий сверху на стекло дверцы, или по меньшей мере существенную часть данного потока в сторону дополнительной (наклонной) лицевой поверхности и внутрь изогнутой поверхности чашеобразного участка, т.е. в сторону барабана стиральной камеры. Согласно иллюстративному варианту осуществления изобретения поток воды или моющей жидкости, проходящий вокруг боковой стенки стекла дверцы, можно перекрыть или уменьшить таким образом,чтобы всю подаваемую к барабану воду или моющую жидкость (или по меньшей мере существенную часть потока) можно было направить непосредственно в сторону барабана стиральной камеры. В дополнение к сказанному, предусмотрена возможность за счет данного углубления обеспечить дополнительный зазор между стеклом дверцы и уплотнительной прокладкой или барабаном стиральной машины. Остальные признаки и преимущества изобретения станут ясны специалистам в данной области из последующего подробного описания и прилагаемых чертежей. Перечень чертежей Рассмотренные, а также другие аспекты и особенности вариантов осуществления изобретения будут более понятны после изучения последующего подробного описания, которое следует рассматривать совместно с чертежами, где: фиг. 1 на виде спереди иллюстрирует бытовой прибор согласно варианту осуществления изобретения; фиг. 2 А иллюстрирует в перспективном изображении дверцу прибора по фиг. 1 с пространственным разделением компонентов; фиг. 2 В иллюстрирует эту же дверцу в перспективном изображении с пространственным разделением компонентов, но на виде сзади; фиг. 2 С иллюстрирует дверцу прибора по фиг. 1 в сборе на виде сзади в перспективном изображении; фиг. 2D иллюстрирует эту же дверцу в сборе на виде сверху; фиг. 2 Е иллюстрирует эту же дверцу в сборе на виде сбоку; фиг. 3 А на виде спереди иллюстрирует переднее кольцо дверцы согласно одному из вариантов его выполнения; фиг. 3 В иллюстрирует это же кольцо на виде сбоку; фиг. 3 С иллюстрирует это же кольцо на виде сзади; фиг. 4 А на виде спереди иллюстрирует один из вариантов пластиковой панели дверцы; фиг. 4 В иллюстрирует эту же панель также на виде спереди, но в перспективном изображении; фиг. 4 С иллюстрирует эту же панель на виде сзади; фиг. 5 А на виде спереди иллюстрирует внутреннее кольцо дверцы по фиг. 2 А, 2 В; фиг. 5 В иллюстрирует это же кольцо на виде сбоку; фиг. 5 С иллюстрирует это же кольцо на виде сзади; фиг. 6 А на виде спереди иллюстрирует раму дверцы по фиг. 2 А, 2 В; фиг. 6 В иллюстрирует эту же раму на виде сбоку; фиг. 6 С иллюстрирует эту же раму на виде сзади; фиг. 7 А на виде сзади и в перспективном изображении иллюстрирует вариант стекла дверцы; фиг. 7 В иллюстрирует это же стекло на виде сзади; фиг. 7 С иллюстрирует это же стекло на виде спереди; фиг. 7D иллюстрирует это же стекло на виде сверху; фиг. 7 Е иллюстрирует это же стекло также на виде сверху, но в сечении плоскостью А-А (см. фиг. 7 В); фиг. 7F иллюстрирует это же стекло на виде сбоку в разрезе плоскостью В-В (см. фиг. 7 В); фиг. 7G иллюстрирует это же стекло на виде спереди в разрезе вертикальной плоскостью; фиг. 7 Н иллюстрирует фрагмент стекла по фиг. 7 Е; фиг. 7I иллюстрирует другой фрагмент стекла по фиг. 7 Е; фиг. 7J иллюстрирует фрагмент разреза стекла дверцы плоскостью D-D, показанной на фиг. 7 В; фиг. 7K иллюстрирует фрагмент разреза этого же стекла плоскостью С-С, показанной на фиг. 7 В. Сведения, подтверждающие возможность осуществления изобретения Далее изобретение будет описано более подробно, со ссылками на чертежи, иллюстрирующие его варианты. Однако изобретение может быть реализовано во многих различных формах и поэтому не должно рассматриваться как ограниченное представленными вариантами, которые приведены с целью обеспечения полноты и ясности понимания специалистами в соответствующей области сущности и объема изобретения. На фиг. 1-7K показаны иллюстративные варианты осуществления предлагаемого бытового прибора и его деталей. На фиг. 1 представлен бытовой прибор 10 (конкретно, стиральная машина). К корпусу 12 прибора присоединена дверца 100, установленная на петле 500 (см. фиг. 2 А, 2 В) с возможностью поворота относительно корпуса 12 между открытым и закрытым положениями. На фиг. 1 дверца показана в закрытом положении. Внутри корпуса 12 помещены не показанные на чертеже вращающийся барабан и приводное устройство, приводящее данный барабан в движение. Во вращающийся барабан укладывают предназначенные для стирки объекты типа одежды или белья. В данном случае проиллюстрирована дверца 100 на стиральной машине 10 с горизонтальной осью вращения барабана. Стиральная машина 10 может иметь загрузочное окно, обеспечивающее доступ к вращающемуся барабану, установленному во внутреннем объеме корпуса 12. Предусмотрена возможность выполнить корпус 12 машины 10 с посадочной поверхностью, конфигурация которой позволяет установить петлю,обеспечивающую поворот дверцы 100 относительно машины. Далее петля и дверца 100 будут описаны более подробно. Поверхность для установки петли можно расположить по периметру загрузочного отверстия. В корпусе 12 можно выполнить или отштамповать опорную поверхность, представляющую собой место для установки фиксатора защелки дверцы. Предусмотрена возможность придать этому фиксатору конфигурацию, которая обеспечивает фиксацию защелки 600 А и удерживание дверцы 100 в закрытом положении. На фиг. 2 А и 2 В с пространственным разделением компонентов представлен вариант конструкции дверцы 100 стиральной машины по фиг. 1. В данную конструкцию в числе прочих деталей входят переднее кольцо 200, пластиковая панель (крышка) 300, внутреннее кольцо 400 А, петля 500 дверцы, защелка 600 А дверцы, стекло 700 А дверцы и рама 800 А дверцы. На фиг. 2 С-2 Е представлена дверца 100 стиральной машины по фиг. 1 в сборе. Показаны переднее кольцо 200, рама 800 А дверцы, стекло 700 А дверцы и защелка 600 А дверцы. Далее со ссылками на фиг. 3 А-3 С приводится описание иллюстративных вариантов выполнения переднего кольца 200. В иллюстративном варианте выполнения кольцу 200 на виде с передней стороны 210 можно придать, по существу, круглую форму, показанную на фиг. 3 А-3 С. Однако возможны и другие конфигурации, не выходящие за границы идеи и объема изобретения. В иллюстративном варианте выполнения можно согласовать конфигурацию переднего кольца 200 как с формой рамы 800 А дверцы стиральной машины 10, так и с формой аналогичной рамы сушильной машины. Таким образом, конфигурация кольца 200 может быть универсальной, т.е. отвечающей как дверце 100 стиральной машины, так и дверце сушильной машины. Предусмотрена возможность выполнить кольцо 200 так, чтобы его отверстие 222 отвечало прозрачному участку 14 дверцы 100 стиральной машины и дверцы сушильной машины. Отверстию 222 можно придать, например, круглую или овальную форму (на чертежах представлен первый вариант). Однако в других вариантах выполнения возможны и иные конфигурации. Отверстие 222 может располагаться в центре переднего кольца 200 (т.е. концентрично) или со смещением от этого центра. В частности, в проиллюстрированном примере центр отверстия 222 может быть слегка смещен относительно центра переднего кольца 200 вверх, т.е. расстояние от отверстия 222 до наружной кромки переднего кольца может быть больше у нижнего участка дверцы 100 стиральной машины или дверцы сушильной машины, чем у их верхнего участка. Предусмотрена возможность придать переднему кольцу 200 конфигурацию, позволяющую ему выполнять свою функцию, находясь в сопряжении с пластиковой крышкой 300. В свою очередь, крышке 300 можно придать конфигурацию, позволяющую ей выполнять свою функцию, находясь в сопряжении с внутренним кольцом 400 А. Далее пластиковая крышка 300, внутреннее кольцо 400 А, а также взаимосвязь между этими деталями и передним кольцом 200 будут описаны более подробно. Как показано на фиг. 3 А и 3 В, предусмотрена возможность выполнить на фронтальной (лицевой) стороне 210 переднего кольца 200 коническую поверхность 220, которая может быть, например, окрашенной, текстурированной, гладкой или покрытой металлом, таким как нержавеющая сталь. Тем самым обеспечивается желаемый косметический внешний вид узла дверцы. Поверхность 220 можно снабдить скошенной кромкой 223, проходящей по периметру отверстия 222 и образующей скос 251 на задней стороне переднего кольца 200, как это показано на фиг. 3 С. Кроме того, на поверхности 220 можно выполнить скошенный (конический) краевой участок 225, отвечающий местоположению ручки 254 и используемый, например, для визуального или контактного определения положений ручки, оптимально соответствующих открыванию и закрыванию дверцы. Боковая поверхность 221 переднего кольца 200 может проходить в направлении оси отверстия 222 и содержать выточки 227 для петли. Предусмотрена возможность выполнить заднюю сторону 230 с заглубленной задней поверхностью 250, которая может граничить с внутренней стенкой 257 боковой поверхности 221 и кромкой 223, проходящей по периметру отверстия 222. На внутренней стенке 257 можно выполнить коническую (скошенную) поверхность 253, ответную по отношению к скошенному (коническому) краевому участку 225. Предусмотрена возможность выполнить заднюю поверхность 250 с участком 252, предназначенным для размещения ручки 254 и по меньшей мере на части своей длины проходящим по периметру отверстия 222 переднего кольца 200. Как показано на фиг. 3 В и 3 С, участок 252 может быть симметричным по отношению к кольцу 200 и, более конкретно, по отношению к точкам 240 а, 240b привинчивания, что позволяет использовать кольцо 200 универсальным образом, т.е. как для правосторонней, так и для левосторонней дверцы. Точки 232, 234, 236, 238 привинчивания также можно разместить симметрично. В иллюстративном варианте выполнения на участке 252 можно выделить захватываемый участок ручки 254, который может содержать средство 255 захвата в виде вырезанных канавок, прорезей для пальцев, выступающих участков, наплывов или текстур. Таким средством может быть и отдельный компонент, обеспечивающий наличие захватываемой поверхности, например резиновой, текстурной или какой-то другой поверхности такого типа. Участок 252 может проходить по меньшей мере по части периметра задней поверхности 250, причем на этой поверхности он и/или средство 255 захвата могут располагаться непрерывным образом или с разрывами. При такой конструкции имеется возможность изменять правостороннюю конфигурацию переднего кольца 200 на левостороннюю (например, для дверцы сушильной машины), развернув его в любом направлении на 180. Важными преимуществами иллюстративных вариантов осуществления является предоставляемая пользователю возможность открывать и закрывать дверцу, ухватившись за переднее кольцо 200 в любом месте участка 252, который при открывании дверцы обеспечивает пользователю широкий пространственный диапазон для ее захвата и приложения усилия. В дополнение к сказанному, находящийся на задней стороне переднего кольца 200 участок 252 не виден. Замаскированное расположение участка 252 обеспечивает однородный внешний вид прибора, т.е. в зоне, расположенной непосредственно перед бытовым прибором, отсутствуют искажения его внешнего вида. Таким образом, кольцо 200 может обеспечить для дверцы наличие ручки, которая удобна для пользователя и, кроме того, менее доступна для пыли, отпечатков пальцев и прочих загрязнений, поскольку она скрыта. Переднее кольцо может также сделать внешний вид прибора более привлекательным для пользователя с эстетической точки зрения. Предусмотрена возможность придать переднему кольцу 200 конфигурацию, обеспечивающую его функционирование в сопряжении с пластиковой крышкой 300 и/или внутренним кольцом 400 А стиральной машины. На крышке 300 и/или на кольце 400 А можно выполнить заглубленный участок или фланец,соответствующий участку 252 переднего кольца 200. Тем самым обеспечивается зазор, позволяющий ухватиться за данный участок 252. Заглубленный участок или фланец крышки 300 и/или кольца 400 А может по меньшей мере на части своей длины проходить по периметру дверцы. Кроме того, предусмотрена возможность выполнить в них одно или более углублений, соответствующих местоположению ручки 254 переднего кольца 200. Как показано на фиг. 3 С, на задней стороне переднего кольца 200 могут находиться несколько крепежных точек (точек для введения крепежных деталей), таких как точки привинчивания (например, точки 232, 234, 236, 238, 240 а, 240b), разнесенные по периметру кольца 200 и используемые для прикрепления кольца 200 к другим компонентам узла дверцы. В иллюстративном варианте осуществления предусмотрена возможность прикрепить переднее кольцо 200 к раме 800 А дверцы, используя для этого, например, несколько винтов, введенных с задней стороны узла дверцы через соответствующие отверстия или точки привинчивания, выполненные в раме 800 А, и, далее, через сквозные отверстия в пластиковой крышке 300 и во внутреннем кольце 400 А в точки 232, 234, 236, 238, 240 а, 240b привинчивания. Иллюстративные варианты осуществления не ограничены сборкой с использованием винтов. В других вариантах осуществления предусмотрена возможность заменить такие точки привинчивания другими типами сопрягающих точек, крепежных узлов или гнезд, предназначенных для введения крепежных деталей (таких как шурупы, болты, пластиковые крепежные приспособления или другие подобные средства) или для сопряжения с другими крепежными деталями. Чтобы распределить или передать на раму 800 А дверцы усилие, приложенное в зоне нахождения ручки, в иллюстративном варианте выполнения предусмотрена возможность одну или более точек 240 а,240b привинчивания поместить в этой зоне или поблизости от нее. В дополнение к сказанному, предусмотрена возможность разместить точки привинчивания (например, точки 232, 234, 236, 238, 240 а, 240b) согласно такой конфигурации, при которой, как это показано на фиг. 5 В и 5 С, переднее кольцо 200 может иметь только одну ориентацию для сборки в случае левосторонней дверцы и только одну ориентацию для сборки в случае правосторонней дверцы. Например, в представленном варианте осуществления точки 232, 234, 236, 238 и 240 а, 240b распределены симметрично. В этом случае переднее кольцо 200 можно установить только в двух возможных ориентациях, одна из которых соответствует правосторонней дверце, а другая - левосторонней дверце. В результате сокраща-4 019729 ется время сборки и гарантируется ее правильность. Ориентации положения правосторонней дверцы и левосторонней дверцы различаются между собой на 180. Из двух возможных ориентаций правильную легко выбрать во время сборки, исходя из наличия правосторонней или левосторонней петли, поскольку петля будет препятствовать сборке при несоответствии ориентаций переднего кольца 200 и петли. Как было показано выше, по отношению к стиральной машине 10 и сушильной машине переднее кольцо 200 имеет универсальный характер. Это понижает затраты на изготовление и сложность конструкции бытового прибора. Как уже указывалось, переднее кольцо 200 выполнено с возможностью сопряжения с рамой 800 А дверцы у каждой из точек привинчивания (например, у точек 232, 234, 236, 238, 240 а и 240b). Более конкретно, кольцо 200 можно прикрепить к раме 800 А, используя для этого, например, несколько винтов,введенных с задней стороны узла дверцы через соответствующие отверстия (точки привинчивания), выполненные в раме 800 А, и, далее, через зазоры или отверстия на пластиковой крышке 300 и на внутреннем кольце 400 А в точки 232, 234, 236, 238, 240 а, 240b привинчивания. Таким образом, с помощью, в частности, точек 232, 234, 236, 238, 240 а, 240b привинчивания можно произвести прикрепление переднего кольца 200 к раме 800 А дверцы. В проиллюстрированном примере переднее кольцо 200 можно использовать для того, чтобы зажать пластиковую крышку 300 между ним и внутренним кольцом 400 А,которое можно присоединить к раме 800 А, применив другие точки прикрепления. В такой схеме при сборке основных компонентов дверцы, важных для ее функционирования, наличие переднего кольца 200 необязательно. Его можно удалить или отсоединить от рамы 800 А дверцы,никак не повлияв на функциональные свойства дверцы 100 стиральной машины или дверцы сушильной машины. Предусмотрена возможность легкого и удобного удаления и/или прикрепления кольца 200 с целью упрощения сборки, облегчения ремонтных работ, косметических изменений и других подобных операций, не воздействуя при этом на функционирование дверцы 100. Более того, в проиллюстрированных вариантах осуществления предусмотрена возможность легкого и удобного удаления и/или прикрепления кольца 200 с целью облегчения ремонта или замены пластиковой крышки 300, опять-таки не воздействуя при этом на функционирование дверцы 100 или дверцы сушильной машины. Как было показано выше, точки 232, 234, 236, 238, 240 а, 240b привинчивания просто поддерживают переднее кольцо 200 само по себе или в комплекте с пластиковой крышкой 300 и, таким образом, не подвергаются воздействию больших усилий. На раму 800 А дверцы и внутреннее кольцо 400 А, наоборот,воздействует вес стекла дверцы и другие факторы. В такой конструкции, как показано на фиг. 3 С, точки 232, 234, 236, 238, 240 а, 240b привинчивания можно разместить у наружной кромки переднего кольца 200 или поблизости от нее, поскольку нагрузка здесь меньше, чем на внутреннем участке кольца 200. Ответные точки привинчивания на раме 800 А дверцы также можно разместить у наружной кромки рамы 800 А или поблизости от этой кромки. Размещение точек привинчивания, предназначенных для прикрепления переднего кольца к раме 800 А дверцы, у кромки рамы 800 А или поблизости от этой кромки позволяет разместить точки привинчивания, используемые для сборки других компонентов дверцы (компонентов, которые могут подвергаться воздействию более высоких усилий) в более жестких или более прочных участках рамы 800 А. Речь идет о центральном участке между наружной и внутренней кромками рамы 800 А или о зоне, расположенной поблизости от этого участка. Кроме того, улучшая доступность точек привинчивания, можно обеспечить легкий доступ к соответствующим винтам, позволяющий легко и удобно прикрепить переднее кольцо 200 к узлу дверцы после завершения процесса ее сборки или после установки собранной дверцы на корпус прибора. Таким образом, кольцо 200 и/или пластиковую крышку 300 можно отремонтировать или заменить, затратив на это только небольшое усилие. Варианты осуществления не ограничены приведенными примерами. В других вариантах предусмотрена возможность посредством переднего кольца 200 прикрепить к раме 800 А дверцы не только одну, но и несколько пластиковых крышек 300. Далее со ссылками на фиг. 4 А-4 С приводится описание иллюстративных вариантов выполнения пластиковой крышки 300. Как показано на этих чертежах, в иллюстративном варианте выполнения крышка 300 на виде от передней стороны 310 может иметь, по существу, круглую форму. Однако предусмотрены и другие конфигурации, не выходящие за границы идеи и объема изобретения. В иллюстративном варианте выполнения предусмотрена возможность придать пластиковой крышке 300 универсальную конфигурацию, т.е. конфигурацию, отвечающую как дверце 100 стиральной машины, так и дверце сушильной машины. В возможном варианте крышка 300 имеет прозрачный участок 322,соответствующий прозрачному участку 14 дверцы 100 стиральной машины и дверцы сушильной машины. В данном случае крышка 300 сформирована из, по существу, прозрачного или просвечивающего пластика. На фиг. 4 А и 4 В представлен иллюстративный вариант выполнения передней стороны 310 пластиковой крышки 300, а на фиг. 4 С крышка 300 показана с задней стороны. Предусмотрена возможность придать крышке 300 конфигурацию, позволяющую ей выполнять свою функцию, находясь в сопряжении с передним кольцом 200 и с внутренним кольцом 400 А. В возможном варианте на передней стороне 310 имеется кольцевой участок 320, охватывающий по периметру прозрачный участок 322. В данном случае как участок 320, так и участок 322 сформированы из, по существу, прозрачного или просвечивающего пластика. Прозрачному участку 322 можно придать, например, круглую или овальную форму (на чертежах представлен первый вариант). Однако в других вариантах выполнения возможны и иные конфигурации,в том числе, кроме прочих форм, полукруг, полуовал, квадрат или прямоугольник. Центральные точки прозрачного участка 322 и кольцевого участка 320 могут совпадать или располагаться со смещением первой из этих точек относительно второй. Например, в проиллюстрированном варианте выполнения можно сместить центр прозрачного участка 322 относительно центра кольцевого участка 320 вверх, чтобы ширина участка 320 (т.е. расстояние от его наружной кромки до периметра участка 322) у нижней части дверцы 100 стиральной машины или дверцы сушильной машины была больше, чем у ее верхней части. На кольцевом участке 320 можно выполнить заглубленный участок 350 в виде фланца, соответствующего захватываемому участку 252 переднего кольца 200 (участку, на котором установлена ручка 254) и обеспечивающего наличие зазора для захватывания данного участка 252. Ввозможном варианте участок (фланец) 350 по меньшей мере на части своей длины может проходить по периметру кольцевого участка 320 крышки 300. В иллюстративном варианте выполнения этот участок (фланец) может содержать одно или более углублений 352, соответствующих одному или более положений ручки переднего кольца 200. Как показано на фиг. 4 А и 4 В, в крышке 300 можно выполнить несколько крепежных точек (гнезд) 332, 334, 336, 338, например, в виде позиционирующих элементов и/или сквозных отверстий, которые соответствуют местоположениям точек 232, 234, 236, 238 привинчивания переднего кольца 200. Как более подробно будет описано далее, элементы 332, 334, 336, 338 могут соответствовать подобным элементам, выполненным во внутреннем кольце 400 А. В число элементов 332, 334, 336, 338 могут входить, например, отверстие, выемка, сквозной вырез,позиционирующий вырез, выступ, прилив для введения винта, неполный прилив для введения винта или другой подобный элемент, сопрягающийся с ответным элементом внутреннего кольца 400 А, чтобы выровнять и позиционировать пластиковую крышку 300 в собранной дверце. С помощью элементов 332,334, 336, 338 можно обеспечить канал для крепежных деталей, проходящий от рамы 800 А дверцы через аналогичные элементы внутреннего кольца 400 А в точки 232, 234, 236, 238 привинчивания переднего кольца 200. В иллюстративном варианте выполнения предусмотрена возможность выполнить на крышке 300 одно или более позиционирующих элементов и/или сквозных отверстий 340 а, 340b, 342a, 342b, которые отвечают местоположению (местоположениям) точки (точек) 240 а, 240b привинчивания переднего кольца 200. Конфигурация размещения этих элементов согласована с местоположением ручки дверцы таким образом, чтобы усилие, приложенное к зоне ручки дверцы, распределялось на раму 800 А дверцы или передавалось ей. Предусмотрена возможность разместить элементы 340 а, 340b, 342a, 342b симметричным образом относительно одного из элементов 332, 334, 336, 338 (например, относительно элемента 334), чтобы можно было использовать пластиковую крышку 300 универсальным образом, т.е. как для правосторонней, так и для левосторонней дверцы. Предусмотрена возможность выбрать конфигурацию размещения элементов 332, 334, 336, 338,340 а, 340b, 342a, 342b так, чтобы пластиковая крышка 300 могла иметь только одну ориентацию для сборки левосторонней дверцы и только одну ориентацию для сборки правосторонней дверцы. Иллюстративный вариант выполнения крышки 300 позволяет изменить ее правостороннюю конфигурацию на левостороннюю (например, для соответствия дверце сушильной машины) посредством поворота данной крышки на 90. В зависимости от нахождения крышки 300 в правостороннем или левостороннем положении одна из пар элементов 340 а, 340b или 342 а, 342b может соответствовать позициям точек 240 а,240b привинчивания, расположенных на переднем кольце 200. Это помогает убедиться, что крышка 300 при установке ее на место позиционирована правильно. В другом иллюстративном варианте выполнения размер одного или более элементов 332, 334, 336,338, 340 а, 340b, 342a, 342b может отличаться от размера других. В результате пластиковая крышка 300 при сборке ее с внутренним кольцом 400 А может иметь только одну ориентацию. Кроме того, предусмотрена возможность придать крышке (защитному стеклу) форму, соответствующую конфигурации отверстия 222 переднего кольца. В следующем иллюстративном варианте выполнения предусмотрена возможность дополнить один или более элементов 332, 334, 336, 338, 340 а, 340b, 342 а, 342b удлинением или выступом, которому придана конфигурация, обеспечивающая сопряжение с соответствующим элементом внутреннего кольца 400 А. В проиллюстрированном варианте выступом снабжены элементы 334 и 338. Однако варианты выполнения не ограничены этим примером, т.е. возможны и другие конфигурации, не выходящие за границы идеи и объема изобретения. Как указывалось выше, предусмотрена возможность выполнить крышку 300 универсальной, т.е. соответствующей как стиральной, так и сушильной машине. Таким образом, для установки переднего кольца на стиральную машину и на сушильную машину можно использовать один и тот же участок сборочной линии. В иллюстративном варианте осуществления при сборке дверцы 100 стиральной машины или дверцы сушильной машины пластиковую крышку 300 помещают между передним кольцом 200 и внутренним кольцом 400 А и фиксируют между этими кольцами (например, за счет прессовой посадки), прикрепляя кольцо 200 к раме 800 А дверцы. В таких вариантах осуществления для процедуры сборки дверцы наличие крышки 300 не обязательно. Чтобы удалить ее или отсоединить от рамы 800 А дверцы, предусмотрена возможность убрать переднее кольцо 200, не повлияв при этом на функционирование дверцы 100 стиральной машины или дверцы сушильной машины. Согласно этим иллюстративным вариантам осуществления реализуется возможность легко и удобно удалять и/или прикреплять пластиковую крышку 300, что позволяет облегчить ремонтные работы, косметические замены и другие подобные операции, не повлияв при этом на функционирование дверцы стиральной или сушильной машины. Далее со ссылками на фиг. 5 А-5 С приведено описание иллюстративных вариантов выполнения внутреннего кольца 400 А. В качестве примера выбрано кольцо, предназначенное для стиральной машины 10. Как показано на этих чертежах, в представленном варианте внутреннее кольцо 400 А на виде спереди имеет, по существу, круглую форму. Однако возможны и другие конфигурации, не выходящие за границы идеи и объема изобретения. В иллюстративном варианте выполнения внутреннему кольцу 400 А можно придать конфигурацию,соответствующую конфигурации переднего кольца 200 и пластиковой крышки 300 стиральной или сушильной машины и обладающую особенностями, важными для дверцы 100 стиральной машины. В возможном варианте отверстие 422 А кольца 400 А соответствует прозрачному участку 14 дверцы 100 стиральной машины и может иметь, например, круглую или овальную форму (на чертежах представлен первый вариант). Однако в других вариантах выполнения возможны и иные формы этого отверстия. Отверстие 422 А может находиться в центре внутреннего кольца 400 А (например, концентрично) или со смещением от этого центра. В частности, в проиллюстрированном примере центр отверстия 422 А смещен относительно центра кольца 400 А вверх, т.е. расстояние от отверстия 422 А до наружной кромки кольца 400 А больше у нижнего участка дверцы 100 стиральной машины, чем у верхнего участка этой дверцы. Предусмотрена возможность придать раме дверцы конфигурацию, позволяющую данной раме выполнять свою функцию, находясь в сопряжении с пластиковой крышкой 300 или взаимодействуя с ней. В свою очередь, крышке 300 можно придать конфигурацию, позволяющую ей выполнять свою функцию,находясь в сопряжении с передним кольцом 200 или взаимодействуя с ним. На фиг. 5 А представлен иллюстративный вариант выполнения передней стороны 410 А внутреннего кольца 400 А, которое может содержать кольцевой участок 420 А. На участке 420 А можно выполнить заглубленный участок в виде фланца 450 А, соответствующего захватываемому участку 252 переднего кольца 200 (участок, на котором установлена ручка) и заглубленному участку (фланцу) 350 пластиковой крышки 300, обеспечивающему наличие зазора для захватывания участка 252. В возможном варианте фланец 450 А по меньшей мере на части своей длины проходит по периметру кольцевого участка 420 А внутреннего кольца 400 А. Как показано на фиг. 5 А и 5 В, на внутреннем кольце 400 А могут иметься несколько позиционирующих элементов и/или сквозных отверстий 432 А, 434 А, 436 А, 438 А, соответствующих местоположениям аналогичных элементов 332, 334, 336, 338 пластиковой крышки 300 и точек 232, 234, 236, 238 привинчивания переднего кольца 200. Как более подробно будет описано далее, предусмотрена возможность соответствия элементов 432 А, 434 А, 436 А, 438 А сквозным отверстиям и/или позиционирующим элементам 832 А, 834 А, 836 А, 838 А рамы 800 А дверцы. В число элементов 432 А, 434 А, 436 А, 438 А могут входить, например, отверстие, выемка, сквозной вырез, установочный вырез, выступ, прилив для введения винта, неполный прилив для введения винта или другой подобный элемент, сопрягающийся с ответным элементом рамы 800 А дверцы, чтобы выровнять и позиционировать внутреннее кольцо 400 А в в процессе сборки. С помощью элементов 432 А,434 А, 436 А, 438 А можно обеспечить канал для крепежных деталей, проходящий от рамы 800 А дверцы,т.е. эти детали получают возможность проходить через соответствующие сквозные отверстия 332, 334,336, 338 пластиковой крышки 300 в точки 232, 234, 236, 238 привинчивания переднего кольца 200. В иллюстративном варианте выполнения предусмотрена возможность выполнить во внутреннем кольце 400 А один или более позиционирующих элементов и/или сквозных отверстий 440 а, 440b, которые отвечают местоположению сквозных отверстий 340 а, 340b или 342 а, 342b пластиковой крышки 300 и точек 240 а, 240b привинчивания, выполненных на переднем кольце 200. Размещение этих элементов согласовано с местоположением ручки дверцы так, чтобы усилие, приложенное к зоне ручки, распределялось на раму 800 А дверцы или передавалось ей. Предусмотрена возможность разместить элементы 432 А, 434 А, 436 А, 438 А так, чтобы при сборке внутреннее кольцо 400 А могло иметь только одну ориентацию. Например, размер одного или более элементов 432 А, 434 А, 436 А, 438 А может отличаться от размера остальных, в результате чего возможной оказывается только одна ориентация. В данном иллюстративном варианте выполнения размер каждого сквозного отверстия может соответствовать размеру позиционирующих элементов и/или сквозных отверстий 332, 334, 336, 338, 340 а, 340b, 342a, 342b пластиковой крышки 300. В других вариантах выполнения позиционирующие элементы и/или сквозные отверстия в числе прочих параметров могут различаться по форме или одновременно по форме и размеру. В проиллюстрированном примере больше остальных сквозных отверстий могут быть отверстия 434 А и 438 А. Этим обеспечивается их подгонка как к позиционирующим элементам переднего кольца 200, так и к позиционирующим элементам и/или сквозным отверстиям 334, 338 пластиковой крышки 300, которые могут быть выполнены с удлинением. Варианты выполнения не ограничены данным примером, т.е. возможны и другие конфигурации, не выходящие за границы идеи и объема изобретения. Внутреннее кольцо 400 А может содержать более подробно описываемые далее гнезда 427 А, в которые вводится петля 500. В иллюстративном варианте выполнения дверцы 100 стиральной машины 10 предусмотрена возможность прикрепить или зафиксировать петлю 500 между внутренним кольцом 400 А и рамой 800 А дверцы. В такой конструкции кольцо 400 А и рама 800 А функционируют, как единая деталь, и усилия, прикладываемые к петле 500, распределяются по обоим указанным компонентам. Конструкция стиральной машины 10 может не предусматривать разборку конечным пользователем. В этом случае внутреннему кольцу 400 А и раме 800 А дверцы можно придать конфигурацию, при которой гнезда 427 А петли и описываемые далее прорези 827 А оказываются на одной стороне дверцы. Так дверце 100 стиральной машины можно придать конфигурацию, допускающую поворот только в одном направлении. В иллюстративном варианте выполнения гнезда 427 А могут обеспечить угол поворота, составляющий 180, причем они сформированы между внутренним кольцом 400 А и рамой 800 А дверцы стиральной машины. Деталям кольца 400 А и рамы 800 А, ответным по отношению одна к другой, можно придать коническую форму с вводом одной детали в другую. Далее со ссылками на фиг. 5 С приведено описание внутреннего кольца 400 А с его задней стороны 430 А. Кольцо 400 А может содержать несколько крепежных точек (таких как точки 462 А, 464 А, 466 А,468 А, 470 А привинчивания), соответствующих таким крепежным точкам, как, например, точки 862 А,864 А, 866 А, 868 А, 870 А привинчивания, выполненные на раме 800 А дверцы (рама 800 А более подробно описана далее). В такой конструкции кольцо 400 А и рама 800 А при закреплении или фиксировании стекла 700 А дверцы между ними имеют возможность воздействовать на него, как единый компонент. В иллюстративном варианте выполнения точкам привинчивания кольца 400 А и рамы 800 А, ответным по отношению одна к другой, можно придать коническую форму с вводом одного элемента в другой. В другом иллюстративном варианте точки 462 А, 464 А, 466 А, 468 А, 470 А привинчивания можно разместить по периметру отверстия 422 А внутреннего кольца 400 А, причем ближе к данному отверстию,т.е. дальше от наружной кромки кольца 400 А. При таком расположении данные точки привинчивания могут оказаться близко к ободу стекла 700 А дверцы, тем самым передавая и распределяя его вес, а также воздействующие на него усилия на внутреннее кольцо 400 А и раму 800 А дверцы. В дополнение к сказанному, данные точки привинчивания можно разместить на участке кольца 400 А и рамы 800 А, более жестком по сравнению с участком размещения точек привинчивания переднего кольца 200. Как указывалось выше, в описанных примерах вариантов предусмотрено наличие нескольких точек привинчивания (например, точек 462 А, 464 А, 466 А, 468 А, 470 А). Однако в других вариантах предусмотрена возможность заменить такие точки привинчивания другими типами сопрягающих точек, крепежных узлов или разъемов, предназначенных для введения крепежных деталей (таких как шурупы, болты, пластиковые крепежные приспособления или другие подобные средства) или для сопряжения с другими крепежными деталями. Гнездам 427 А петли придана конфигурация, позволяющая установить в них петлю 500, которая далее будет описана более подробно. В иллюстративном варианте выполнения дверцы 100 стиральной машины 10 петлю 500 можно закрепить между внутренним кольцом 400 А и рамой 800 А дверцы стиральной машины. Далее со ссылками на фиг. 6 А-6 С приведено описание иллюстративных вариантов выполнения рамы 800 А дверцы, предназначенной для стиральной машины 10. Как показано на фиг. 6 А-6 С, в представленном варианте рама 800 А дверцы на виде спереди может иметь, по существу, круглую форму. Однако возможны и другие конфигурации, не выходящие за границы идеи и объема изобретения. В иллюстративном варианте выполнения рамы 800 А предусмотрена возможность придать ей конфигурацию, специально адаптированную для дверцы 100 стиральной машины. Предусмотрена возможность выполнить раму 800 А таким образом, чтобы ее отверстие 822 А отвечало прозрачному участку 14 дверцы 100. Отверстие 822 А может иметь, например, круглую или овальную форму (на чертежах пред-8 019729 ставлен первый вариант). Однако в других вариантах выполнения возможны и иные конфигурации отверстия 822 А. Отверстие 822 А может находиться в центре рамы 800 А дверцы (например, концентрично) или со смещением от этого центра. В частности, в проиллюстрированном примере центр отверстия 822 А смещен относительно центра рамы 800 А вверх, т.е. расстояние от отверстия 822 А до наружной кромки рамы 800 А больше у нижнего участка дверцы 100 стиральной машины, чем у верхнего участка этой дверцы. На фиг. 6 А и 6 С представлены иллюстративные варианты выполнения соответственно передней стороны 810 А и задней стороны 830 А рамы 800 А дверцы. Предусмотрена возможность выполнить стороны 810 А и 830 А с кольцевыми участками соответственно 850 А и 820 А. Как показано на фиг. 6 А-6C, на задней стороне 830 А рамы 800 А дверцы можно выполнить скошенную (наклонную) поверхность 824 А, проходящую от поверхности кольцевого участка 820 А до заглубленной поверхности 826 А, расположенной в нижней части рамы 800 А. Поверхности 824 А и 826 А могут воспроизводить форму ответной части корпуса стиральной машины 10. Передняя сторона 810 А рамы 800 А дверцы также может содержать соответствующую скошенную(наклонную) поверхность 854 А, проходящую от поверхности кольцевого участка 850 А до заглубленной поверхности 856 А, расположенной в нижней части рамы 800 А дверцы. Как показано на фиг. 6 А, для стабилизации и укрепления рамы 800 А предусмотрена возможность выполнить на ее передней стороне 810 А ребристую структуру. В иллюстративном варианте выполнения предусмотрена возможность выбрать для деталей рамы 800 А дверцы конфигурацию размещения, ответную по отношению к размещению соответствующих деталей других компонентов дверцы стиральной машины, таких как переднее кольцо 200 и внутреннее кольцо 400 А. Как показано на фиг. 6 А и 6C, рама 800 А может содержать несколько крепежных точек(таких как точки 832 А, 834 А, 836 А, 838 А привинчивания). По своему местоположению эти точки соответствуют местоположениям позиционирующих элементов и/или сквозных отверстий 332, 334, 336, 338 пластиковой крышки 300 и точек 232, 234, 236, 238 привинчивания переднего кольца 200. В число точек 832 А, 834 А, 836 А, 838 А привинчивания могут входить, например, один или более выступов, приливов для установки винта, неполных приливов для установки винта или одно или более сквозных отверстий или прорезей, в собранном положении рамы 800 А дверцы предназначенных для приведения в контакт и сопряжения с ответными выступами и приливами, расположенными на пластиковой крышке 300 и на переднем кольце 200. Чтобы собрать эти компоненты в единое целое, крепежные детали можно ввести через точки 832 А, 834 А, 836 А, 838 А привинчивания, расположенные на раме дверцы, и, далее, через соответствующие сквозные отверстия 332, 334, 336, 338 пластиковой крышки 300 в точки 232, 234, 236, 238 привинчивания, расположенные на переднем кольце 200, выполнив тем самым прикрепление кольца 200 к раме 800 А. Прикрепление пластиковой крышки 300 к узлу дверцы выполнено посредством фиксирования или прессовой посадки крышки между передним кольцом 200 и внутренним кольцом 400 А. В иллюстративном варианте рама 800 А может содержать одну или более точек 840 А привинчивания, соответствующих местоположению сквозных отверстий 340 а, 340b или 342 а, 342b пластиковой крышки 300, а также местоположению точек 240 а, 240b привинчивания, выполненных на переднем кольце 200. Размещение этих элементов согласовано с местоположением ручки дверцы таким образом,чтобы усилие, приложенное к зоне расположения ручки, распределялось на раму 800 А дверцы или передавалось ей. Можно согласовать конфигурацию размещения точек 832 А, 834 А, 836 А, 838 А привинчивания с соответствующими деталями переднего кольца 200 и пластиковой крышки 300 таким образом, чтобы эти компоненты при сборке имели только одну ориентацию. Например, размер одной или более точек 832 А,834 А, 836 А, 838 А привинчивания может отличаться от размера остальных таких точек, в результате чего возможной оказывается только одна ориентация. В данном варианте выполнения размер каждой точки привинчивания может соответствовать размеру точек привинчивания переднего кольца 200 и элементам 332, 334, 336, 338, 340 а, 340b, 342 а, 342b пластиковой крышки 300. В других вариантах выполнения точки привинчивания в числе прочих параметров могут различаться по форме или одновременно по форме и размеру. В проиллюстрированном примере больше остальных могут быть точки 834 А и 838 А привинчивания. Этим обеспечивается их согласование как с позиционирующими элементами переднего кольца 200,так и с позиционирующими элементами и/или сквозными отверстиями 334, 338 пластиковой крышки 300, которые можно выполнить с удлинением. Варианты выполнения не ограничены данным примером,т.е. возможны и другие конфигурации, не выходящие за границы идеи и объема изобретения. Как показано на фиг. 6 А-6 С, предусмотрена возможность выполнить на раме 800 А дверцы несколько точек 862 А, 864 А, 866 А, 868 А, 870 А привинчивания, расположение которых соответствует местоположениям крепежных точек (например, точек привинчивания) 462 А, 464 А, 466 А, 468 А, 470 А внутреннего кольца 400 А. В иллюстративном варианте выполнения точки 862 А, 864 А, 866 А, 868 А, 870 А привинчивания можно разместить по периметру отверстия 822 А, соответствующего отверстию 422 А внутреннего кольца 400 А, причем ближе к данному отверстию, т.е. дальше от наружной кромки рамы 800 А дверцы. Предусмотрена возможность установить по периметру отверстия 822 А съемное кольцо 828 А, на котором для упрочнения соответствующих сопряжений можно выполнить точки привинчивания, согласованные с точками 862 А, 864 А, 866 А, 868 А, 870 А привинчивания. В представленных вариантах выполнения рама 800 А дверцы имеет несколько точек 862 А, 864 А,866 А, 868 А, 870 А привинчивания, ответных по отношению к таким же точкам 462 А, 464 А, 466 А, 468 А,470 А внутреннего кольца 400 А. Однако в других вариантах выполнения предусмотрена возможность заменить такие точки привинчивания другими типами сопрягающих точек, крепежных узлов или разъемов, предназначенных для введения крепежных деталей (таких как шурупы, болты, пластиковые крепежные приспособления или другие подобные средства) или для сопряжения с другими крепежными деталями. Таким образом, у рамы 800 А дверцы может быть первый набор точек привинчивания, а именно точки 832 А, 834 А, 836 А, 838 А, которые взаимодействуют с соответствующими деталями переднего кольца 200 и пластиковой крышки 300, а также второй набор точек привинчивания, а именно точки 862 А, 864 А, 866 А, 868 А, 870 А, ответные по отношению к таким же точкам 462 А, 464 А, 466 А, 468 А,470 А внутреннего кольца 400 А. В другом иллюстративном варианте предусмотрена возможность один из этих наборов заглубить, чтобы уменьшить или вообще исключить вероятность возможной путаницы. На раме 800 А дверцы можно выполнить прорези 827 А, в которые вводится петля 500. В иллюстративном варианте выполнения дверцы 100 стиральной машины 10 предусмотрена возможность закрепить петлю 500 между внутренним кольцом 400 А и рамой 800 А дверцы. В такой конструкции кольцо 400 А и рама 800 А функционируют, как единая деталь, и усилия, прикладываемые к петле 500, переносятся на оба указанных компонента. Обычно конструкция дверцы 100 стиральной машины не предусматривает возможность разборки конечным пользователем. В таком случае внутреннему кольцу 400 А и раме 800 А дверцы можно придать конфигурацию, при которой гнезда 427 А и прорези 827 А для петли оказываются на одной стороне дверцы. Так дверце 100 можно придать конфигурацию, допускающую поворот только в одном направлении. В иллюстративном варианте выполнения прорези 827 А для петли, которые могут обеспечить угол поворота, составляющий 180, сформированы между внутренним кольцом 400 А и рамой 800 А дверцы стиральной машины. Деталям кольца 400 А и рамы 800 А, ответным по отношению одна к другой, можно придать коническую форму с вводом одной детали в другую. Как показано на фиг. 6 А, предусмотрена возможность выполнить на раме 800 А дверцы отверстия 880 А, предназначенные для ее прикрепления к внутреннему кольцу 400 А у местоположения петли 500, а также отверстие 890 А, в которое вводится прилив для винта и/или позиционирующий элемент защелки 600 А дверцы. Раму 800 А можно снабдить дополнительно одной или более деталями, такими как прорези,вырезы или углубления, в которые вводятся ответные детали защелки 600 А. Далее со ссылками на фиг. 6 С приведено описание задней стороны 830 А рамы 800 А дверцы. Предусмотрена возможность выполнить в раме 800 А несколько точек 862 А, 864 А, 866 А, 868 А,870 А привинчивания, которые будут описаны ниже более подробно. Данные точки являются ответными по отношению к точкам 462 А, 464 А, 466 А, 468 А 470 А такого же назначения, расположенным на внутреннем кольце 400 А. В иллюстративном варианте выполнения предусмотрена возможность разместить точки 862 А,864 А, 866 А, 868 А, 870 А привинчивания по периметру отверстия 822 А рамы 800 А дверцы, причем ближе к данному отверстию, т.е. дальше от наружной кромки рамы 800 А. В представленных примерах предусмотрено наличие нескольких точек привинчивания (например,точек 862 А, 864 А, 866 А, 868 А, 870 А). Однако в других вариантах можно заменить такие точки привинчивания другими типами сопрягающих точек, крепежных узлов или разъемов, предназначенных для введения крепежных деталей (таких как шурупы, болты, пластиковые крепежные приспособления или другие подобные средства) или для сопряжения с другими крепежными деталями. Прорезям 827 А придана конфигурация, позволяющая вставить в них петлю 500. В иллюстративном варианте выполнения дверцы 100 стиральной машины 10 петлю 500 можно закрепить между внутренним кольцом 400 А и рамой 800 А дверцы. Как показано на фиг. 6 А-6 С, на раме 800 А можно выполнить скошенную (наклонную) поверхность 824 А, проходящую до заглубленной поверхности 826 А на нижней части рамы 800 А. Поверхности 824 А и 826 А могут воспроизводить форму ответной части корпуса стиральной машины 10. Далее со ссылками на фиг. 7 А-7K приведено описание иллюстративного варианта выполнения стекла 700 А дверцы стиральной машины 10. Стекло 700 А входит в конструкцию дверцы и в возможном варианте имеет опорный участок 702 и чашеобразный участок 704. После установки стекла в дверцу 100 участок 702 прикрепляют к ней, а участок 704 оказывается выступающим во внутренний объем стиральной камеры. Стекло 700 А представляет собой средство, позволяющее сделать видимым внутренний объем стиральной машины. Кроме того, во время работы машины оно способствует перемещению моющей жидкости и одежды внутри стиральной камеры в требуемом направлении. Опорный участок снабжен фланцем 714, отходящим радиально от чашеобразного участка в плоскости, которая соответствует плоскости дверцы в ее собранном состоянии. В собранном состоянии дверцы фланец 714 закреплен по прессовой посадке между внутренним кольцом 400 А и рамой 800 А. В результате стекло 700 А оказывается прикрепленным к дверце. В иллюстративном варианте выполнения фланец 714 может иметь один или более вырезов 716, позиционирующих стекло 700 А в правильном положении. Например, в варианте, представленном на фиг. 7 А-7 С, предусмотрено наличие пары вырезов 716, ответных по отношению к позиционирующим элементам и/или сквозным отверстиям 436 А, 438 А внутреннего кольца 400 А. Так можно обеспечить надлежащее позиционирование стекла 700 А дверцы. Боковая стенка 706 чашеобразного участка 704 проходит от опорного участка в сторону внутреннего объема стиральной камеры машины. Стенку 706 можно выполнить наклонной по отношению к плоскости фланца 714. Чашеобразный участок 704 имеет лицевую поверхность 708, в собранном состоянии узла дверцы обращенную к внутреннему объему стиральной камеры машины. Пересечение поверхности 708 и боковой стенки 706, образующих стекло дверцы, можно выполнить в виде фаски или закругления. Плоскость поверхности 708 можно сделать параллельной плоскости фланца 714. В других вариантах выполнения данные плоскости могут пересекаться. Кроме того, у чашеобразного участка 704 имеется дополнительная лицевая поверхность 710, которую можно выполнить наклонной. Эта поверхность во время работы стиральной машины направляет одежду в сторону барабана. Предусмотрена возможность выполнить поверхности 710 и фланца 714 наклонными по отношению одна к другой. В иллюстративном варианте выполнения наклонными по отношению одна к другой могут быть также поверхности 710 и 708. Как указывалось выше, вода или моющая жидкость, подаваемая в стиральную камеру, стекает поверх верхней части чашеобразного участка стекла в барабан стиральной машины. В известных устройствах вода или моющая жидкость стекает не только поверх наклонной лицевой поверхности чашеобразного участка, но также поверх и вокруг его боковой стенки. Чтобы улучшить параметры потока воды или моющей жидкости и направить по меньшей мере его существенную часть непосредственно в сторону барабана стиральной камеры, чашеобразный участок 704 согласно иллюстративным вариантам его выполнения содержит углубление 712, сформированное в верхней поверхности боковой стенки 706 и направляющее в сторону барабана стиральной камеры воду или моющую жидкость, стекающую сверху на стекло 700 А дверцы. Углублению 712 можно придать конфигурацию, позволяющую направить в сторону дополнительной (наклонной) лицевой поверхности 710, а также на лицевую поверхность 708 (поверхность, расположенную со стороны внутреннего объема машины) и, таким образом, по направлению к барабану стиральной камеры весь поток воды или моющей жидкости, стекающий сверху на стекло дверцы, или по меньшей мере существенную часть этого потока. В дополнение к сказанному, за счет углубления 712 можно обеспечить дополнительный зазор между стеклом дверцы и корпусом стиральной машины. В иллюстративном варианте выполнения предусмотрена возможность выполнить углубление 712 по участку периметра верхней поверхности боковой стенки 706, причем поверхность углубления 712 может сливаться с дополнительной (наклонной) лицевой поверхностью 710 дверцы. Линию пересечения поверхности углубления 712 и поверхности 710 можно выполнить в виде фаски или закругленной. В другом иллюстративном варианте выполнения предусмотрена возможность выполнить данное углубление 712 с парой направляющих 720, ориентирующих поток воды или моющей жидкости вдоль углубления 712 и уменьшающих или вообще предотвращающих прохождение такого потока вокруг боковой стенки 706 чашеобразного участка 704. Например, направляющие 720 можно сформировать у каждой стороны углубления 712 с прилеганием к смежной поверхности боковой стенки 706. Тогда углубление 712 с направляющими 720 позволяет направить в сторону дополнительной (наклонной) лицевой поверхности 710, а также на лицевую поверхность 708 (поверхность, расположенную со стороны внутреннего объема машины) и, таким образом, по направлению к барабану стиральной камеры весь поток воды или моющей жидкости, стекающий сверху на стекло дверцы, или по меньшей мере существенную часть этого потока. Каждую из направляющих 720 можно выполнить в виде канала, желоба, изогнутой поверхности,скоса, V-образной канавки или другого подобного элемента, у которого имеются первый конец 726 и второй конец 722, расположенные соответственно ближе к опорному участку 702 и ближе к дополнительной (наклонной) лицевой поверхности 710. В проиллюстрированных примерах направляющие 720 проходят по всей длине от опорного участка 702 до дополнительной (наклонной) лицевой поверхности 710. В других вариантах выполнения предусмотрена возможность использовать для этого только часть данного расстояния. Например, направляющие 720 могут начинаться от зоны, выбранной между участком 702 и поверхностью 710, и далее проходить до этой поверхности. В одном из иллюстративных вариантов выполнения направляющая 720 по всей своей длине может иметь, по существу, одинаковую ширину. В других вариантах выполнения (например, в варианте, представленном на фиг. 7 А) ширина направляющей 720 у ее первого конца 726 может быть меньше, чем у второго конца 722. В частности, предусмотрена возможность придать направляющей 720 частично форму диффузора 724, направляющего воду в сторону дополнительной (наклонной) лицевой поверхности 710 и, таким образом, по направлению к барабану стиральной камеры. Направляющая 720 расположена вдоль, по существу, прямой линии от опорного участка 702 в сторону дополнительной (наклонной) лицевой поверхности 710. В другом варианте, чтобы направить в сторону барабана дополнительную часть потока воды или моющей жидкости, направляющей 720 можно придать изогнутую форму. В одном иллюстративном варианте предусмотрена возможность придать дополнительной (наклонной) лицевой поверхности 710 и/или поверхности 708 чашеобразного стекла вогнутую форму, способствующую направлению воды или моющей жидкости в сторону барабана стиральной камеры, как это показано на фиг. 7D-7F. Варианты осуществления изобретения не ограничены конкретными формами и размерами, представленными в иллюстративных вариантах, т.е. возможны различные формы и размеры, не выходящие за границы идеи и объема изобретения. Конфигурации и радиусы деталей (например, направляющих 720) можно выбрать, исходя из характера процесса формирования стекла. Специалистам в этой области будет понятно, что увеличенные радиусы выполнить легче, чем уменьшенные. Во время работы машины воду или моющую жидкость подают на ее барабан, например, из резинового гофрированного шланга, расположенного в стиральной машине 10 над ее дверцей 100 недалеко от фронтальной поверхности барабана. Из шланга подаваемый поток стекает вниз на углубление 712 стекла 700 А дверцы. Углубление 712 и направляющие 720 ориентируют поток по направлению к дополнительной (наклонной) лицевой поверхности 710, которая, в свою очередь, направляет его в сторону лицевой поверхности 708 чашеобразного стекла и далее в барабан стиральной машины. В результате поток воды или моющей жидкости, проходящий вокруг боковой стенки 706 стекла 700 А дверцы, можно перекрыть или уменьшить таким образом, чтобы всю подаваемую к барабану стиральной камеры воду или моющую жидкость (или по меньшей мере их существенную часть) можно было направить непосредственно в сторону барабана. Хотя настоящее изобретение было описано на примерах нескольких предпочтительных вариантов осуществления, для специалистов в соответствующей области при рассмотрении данного описания будут понятны модификации этих вариантов и добавления к ним. Подразумевается, что все такие модификации и дополнения составляют часть настоящего изобретения при условии, что они не выходят за границы соответствующих пунктов прилагаемой формулы. Идентичные или схожие элементы имеют одинаковые обозначения на чертежах. Для большей наглядности толщины некоторых линий, слоев, компонентов, элементов или деталей могут быть представлены в несколько увеличенном масштабе. Используемые термины выбраны из условия наилучшего описания конкретных вариантов и не должны ограничивать объем изобретения. Если не оговорено иное, все использованные в описании термины (в том числе технические и научные) имеют обычные значения, понятные специалистам в той области техники, к которой относится изобретение. Должно быть также понятно, что термины, приводимые в широко используемых словарях, должны интерпретироваться, как имеющие значения, соответствующие контексту описания и уровню техники, и не должны интерпретироваться в идеализированном или излишне формализованном смысле (если только это не оговорено специально). Из соображений краткости и облегчения понимания хорошо известные функции или конструкции могут быть описаны не очень подробно. Подразумевается также, что элементы, описанные в единственном числе, могут содержаться (если специально не оговорено иное) также в количестве более одного. Должно быть, кроме того, понятно, что слова "содержит" и/или "содержащий" в контексте описания указывают на присутствие соответствующих признаков, количеств, шагов, операций, элементов и/или компонентов, но не исключают возможности присутствия или добавления еще одного (одной) или более других признаков, количеств, шагов, операций, элементов и/или компонентов и/или их групп. Союз "и/или" подразумевает включение любой или всех комбинаций одного илиболее ассоциированных с ним признаков. Выражения "в интервале между X и Y" и "примерно между X и Y" должны интерпретироваться как включающие X и Y. При этом выражения типа "примерно между X и Y" означают "между примерно X и примерно Y", а выражения типа "от примерно X до Y" означают "от примерно X до примерно Y". Должно быть также понятно, что элемент, описанный по отношению к другому элементу, как "находящийся на", "прикрепленный" "присоединенный" "связанный", "контактирующий" и т.д., может быть прикреплен, присоединен, связан, находиться в контакте и т.д. и с другим элементом. Альтернативно,могут присутствовать и промежуточные элементы. Если же элемент характеризуется, по отношению к другому элементу, например, как "находящийся непосредственно на", "прикрепленный непосредственно", "связанный непосредственно" и т.д., промежуточные элементы отсутствуют. Специалистам будет понятно также, что элемент, описанный как "смежный" с другим элементом, может иметь части, нало- 12019729 женные на какие-то части другого элемента или находящиеся под этими частями. Термины, характеризующие взаимное положение, такие как "под", "ниже", "нижний", "над", "верхний", "поперечный", "левый", "правый" и др., могут использоваться для упрощения описания пространственного положения на чертежах элемента или его части по отношению к другому элементу (другим элементам) или их частям. Однако должно быть понятно, что такие термины, в дополнение к ориентациям, представленным на чертежах, охватывают и другие ориентации устройства в процессе его использования. Так, если представленное на чертеже устройство перевернуть, элементы, описанные как находящиеся "ниже" других элементов, будут находиться "над" этими другими элементами. Устройство может иметь и другие ориентации (например, быть повернуто на 90), и его описание должно интерпретироваться с учетом этого обстоятельства. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Стекло чашеобразной формы для узла дверцы стиральной машины с фронтальной загрузкой, содержащей корпус, имеющий загрузочное окно, обеспечивающее доступ во внутренний объем корпуса,бак, расположенный внутри корпуса, установленный в баке с возможностью вращения барабан, в который через загрузочное окно может укладываться белье, и узел дверцы, имеющий прозрачный участок,позволяющий сделать видимым внутренний объем бака и образованный стеклом дверцы, имеющим чашеобразную форму, при этом узел дверцы присоединен к корпусу с возможностью поворота и перемещения между открытым положением, открывающим доступ к загрузочному окну корпуса, и закрытым положением, обеспечивающим перекрывание загрузочного окна корпуса, а стекло дверцы имеет опорный участок для прикрепления стекла к узлу дверцы и чашеобразный участок, сконфигурированный выступающим во внутренний объем корпуса, причем у чашеобразного участка имеются боковая стенка, проходящая от опорного участка в сторону внутреннего объема корпуса; лицевая поверхность, которая обращена в сторону внутреннего объема корпуса; углубление, сформированное в верхней поверхности боковой стенки и предназначенное для того,чтобы направлять в сторону вращающегося барабана по меньшей мере часть воды или моющей жидкости, стекающей сверху на стекло дверцы,отличающееся тем, что в углублении выполнена по меньшей мере одна направляющая для направления воды или моющей жидкости, стекающей на стекло дверцы, вдоль углубления. 2. Стекло по п.1, отличающееся тем, что углубление расположено на участке верхней поверхности боковой стенки. 3. Стекло по п.1, отличающееся тем, что углубление имеет пару направляющих. 4. Стекло по п.3, отличающееся тем, что направляющие сформированы с каждой стороны углубления в месте сопряжения углубления и прилегающей поверхности боковой стенки. 5. Стекло по п.3, отличающееся тем, что каждая из направляющих выполнена в виде канала. 6. Стекло по п.5, отличающееся тем, что канал выполнен в виде желоба, изогнутой поверхности,скоса или V-образной канавки. 7. Стекло по п.3, отличающееся тем, что у каждой из направляющих имеются первый конец, расположенный ближе к опорному участку, и второй конец, расположенный ближе к лицевой поверхности. 8. Стекло по п.3, отличающееся тем, что каждая из направляющих проходит от опорного участка в сторону лицевой поверхности. 9. Стекло по п.3, отличающееся тем, что ширина каждой из направляющих, по существу, одинакова по длине направляющей. 10. Стекло по п.7, отличающееся тем, что ширина каждой из направляющих у первого конца меньше, чем у второго конца. 11. Стекло по п.3, отличающееся тем, что каждая из направляющих имеет форму диффузора, проходящего от опорного участка в сторону лицевой поверхности. 12. Стекло по п.3, отличающееся тем, что каждая из направляющих расположена вдоль, по существу, прямой линии, проходящей от опорного участка в сторону лицевой поверхности. 13. Стекло по п.3, отличающееся тем, что каждая из направляющих расположена по изогнутой линии, проходящей от опорного участка в сторону лицевой поверхности. 14. Стекло по п.1, отличающееся тем, что чашеобразный участок стекла имеет дополнительную лицевую поверхность, которая расположена под углом к плоскости опорного участка. 15. Стекло по п.14, отличающееся тем, что дополнительная лицевая поверхность расположена под углом к лицевой поверхности. 16. Стекло по п.14, отличающееся тем, что поверхность углубления сливается с дополнительной лицевой поверхностью. 17. Стекло по п.14, отличающееся тем, что пересечение поверхности углубления и дополнительной лицевой поверхности имеет скошенную или изогнутую форму. 18. Стекло по п.14, отличающееся тем, что углубление имеет пару направляющих, каждая из кото- 13019729 рых проходит по всему расстоянию, разделяющему опорный участок и дополнительную лицевую поверхность. 19. Стекло по п.14, отличающееся тем, что углубление имеет пару направляющих, каждая из которых проходит по части расстояния, разделяющего опорный участок и дополнительную лицевую поверхность. 20. Стекло по п.14, отличающееся тем, что углубление имеет пару направляющих, каждая из которых начинается из зоны, лежащей между опорным участком и дополнительной лицевой поверхностью, и проходит до дополнительной лицевой поверхности. 21. Стекло по п.1, отличающееся тем, что лицевая поверхность представляет собой вогнутую поверхность, которая способна направлять воду или моющую жидкость в сторону вращающегося барабана. 22. Стекло по п.14, отличающееся тем, что дополнительная лицевая поверхность представляет собой вогнутую поверхность, которая способна направлять воду или моющую жидкость в сторону вращающегося барабана. 23. Стекло по п.1, отличающееся тем, что место пересечения лицевой поверхности и боковой стенки выполнено в виде фаски или закругления. 24. Стекло по п.1, отличающееся тем, что лицевая поверхность параллельна плоскости опорного участка. 25. Стекло по п.1, отличающееся тем, что лицевая поверхность пересекает плоскость опорного участка. 26. Стекло по п.1, отличающееся тем, что боковая стенка расположена под углом по отношению к плоскости загрузочного окна корпуса. 27. Стекло по п.1, отличающееся тем, что опорный участок имеет фланец, который отходит радиально от чашеобразного участка в плоскости, соответствующей плоскости узла дверцы. 28. Стекло по п.27, отличающееся тем, что фланец имеет конфигурацию, обеспечивающую его установку по прессовой посадке между внутренним кольцом и рамой, которые содержит узел дверцы. 29. Стекло по п.27, отличающееся тем, что фланец содержит один или более позиционирующих вырезов для правильного позиционирования стекла в узле дверцы в процессе сборки. 30. Стекло по п.27, отличающееся тем, что фланец имеет пару позиционирующих вырезов, которые соответствуют позиционирующим элементам или сквозным отверстиям, выполненным во внутреннем кольце узла дверцы. 31. Стиральная машина, содержащая корпус, имеющий загрузочное окно, обеспечивающее доступ во внутренний объем корпуса; бак, расположенный внутри корпуса; установленный в баке с возможностью вращения барабан, в который через загрузочное окно может укладываться белье; узел дверцы, имеющий прозрачный участок, позволяющий сделать видимым внутренний объем бака, при этом узел дверцы присоединен к корпусу с возможностью поворота и перемещения между открытым положением, открывающим доступ к загрузочному окну корпуса, и закрытым положением,обеспечивающим перекрывание загрузочного окна корпуса,при этом узел дверцы содержит стекло чашеобразной формы по п.1. 32. Машина по п.31, отличающаяся тем, что узел дверцы содержит внутреннее кольцо и раму дверцы, прикрепленную к внутреннему кольцу, причем опорный участок стекла дверцы закреплен между внутренним кольцом и рамой дверцы. 33. Машина по п.32, отличающаяся тем, что опорный участок указанного стекла имеет фланец, который отходит радиально от чашеобразного участка в плоскости, соответствующей плоскости узла дверцы. 34. Машина по п.33, отличающаяся тем, что фланец установлен по прессовой посадке между поверхностью внутреннего кольца и поверхностью рамы дверцы. 35. Машина по п.34, отличающаяся тем, что фланец имеет один или более позиционирующих вырезов для позиционирования стекла в правильном положении в узле дверцы в процессе сборки. 36. Машина по п.34, отличающаяся тем, что внутреннее кольцо имеет позиционирующие элементы или сквозные отверстия, а фланец - пару позиционирующих вырезов, которые соответствуют позиционирующим элементам или сквозным отверстиям внутреннего кольца.
