Противопожарный стеклопакет и цельностеклянная дверь для противопожарных целей

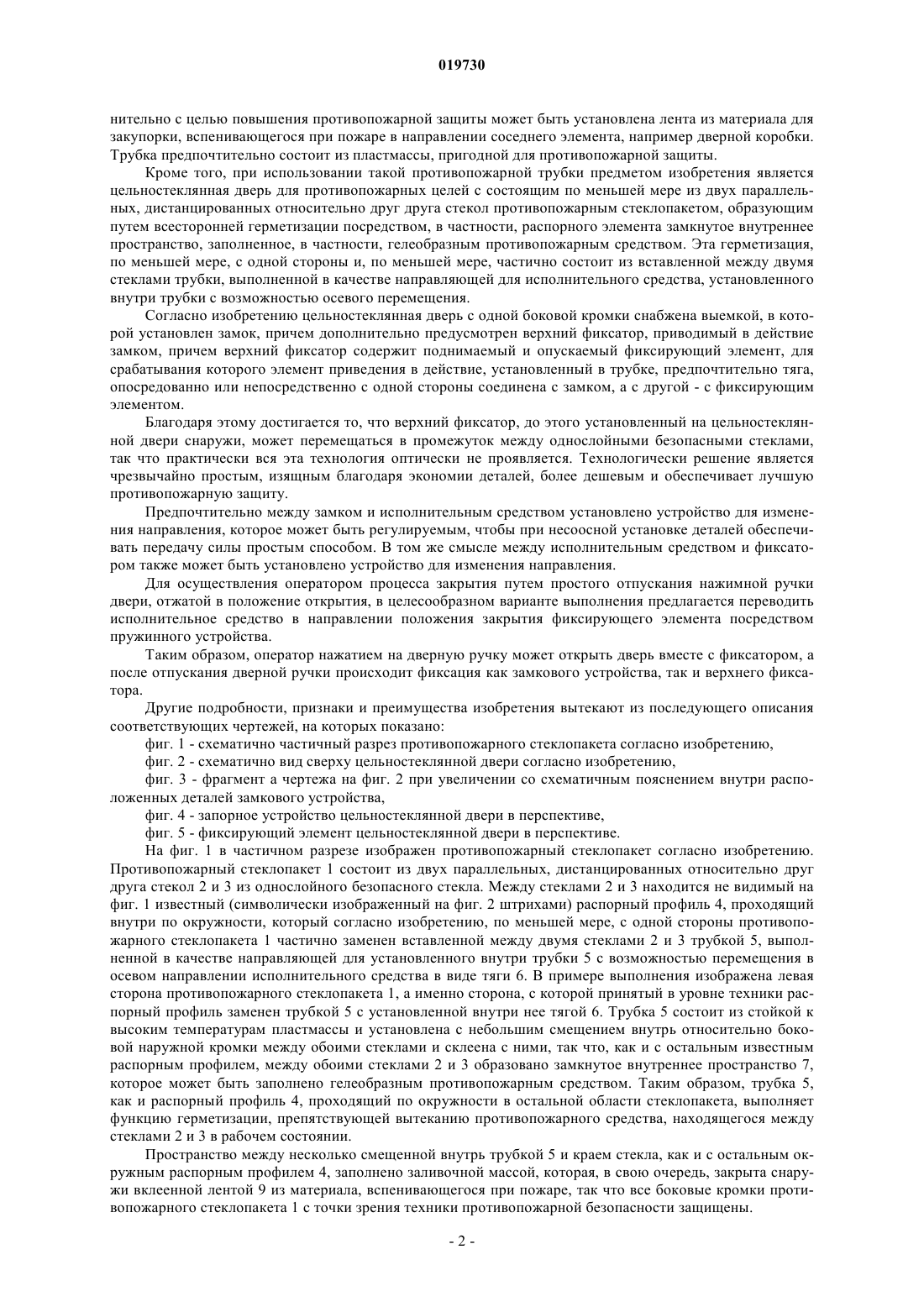

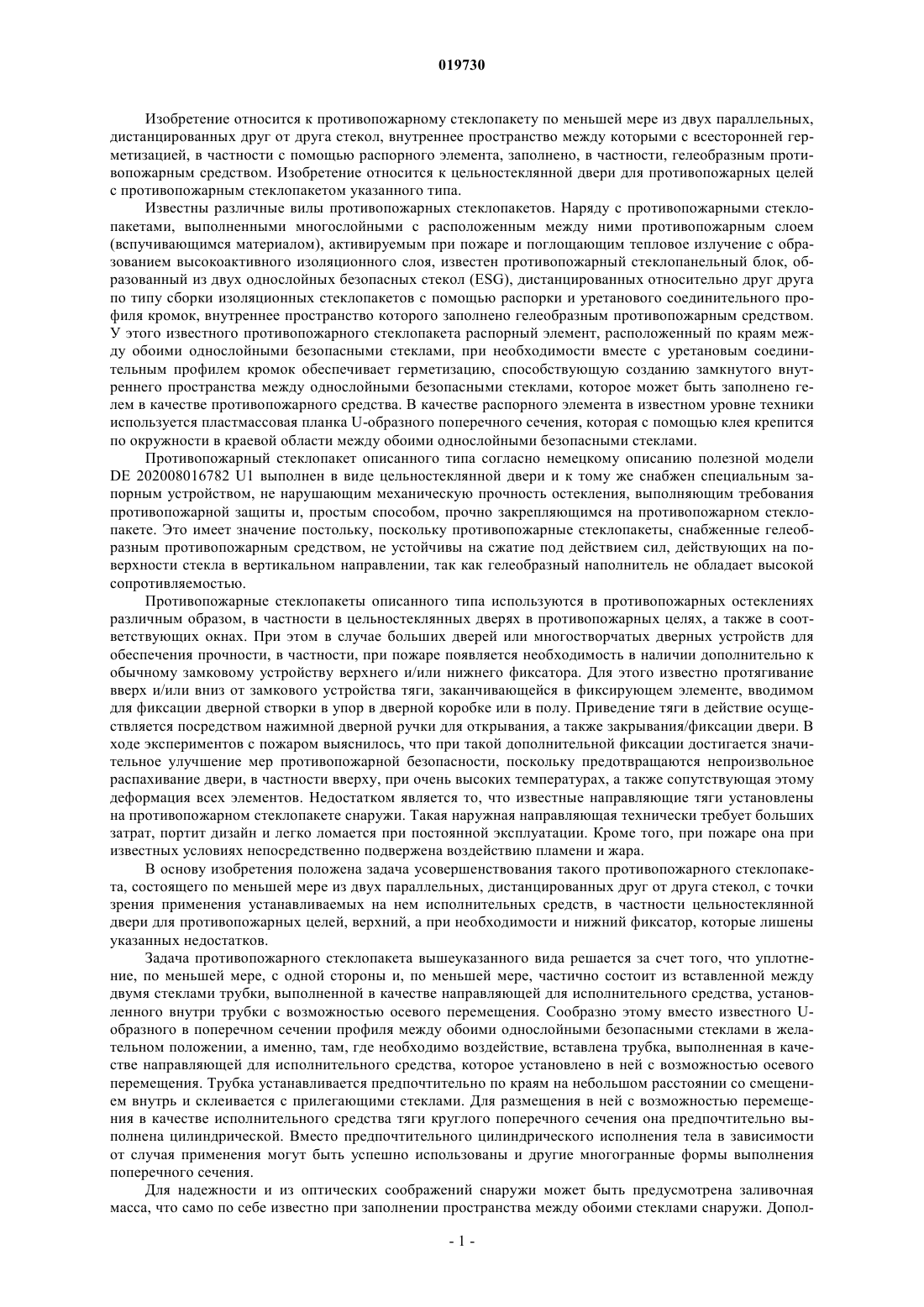

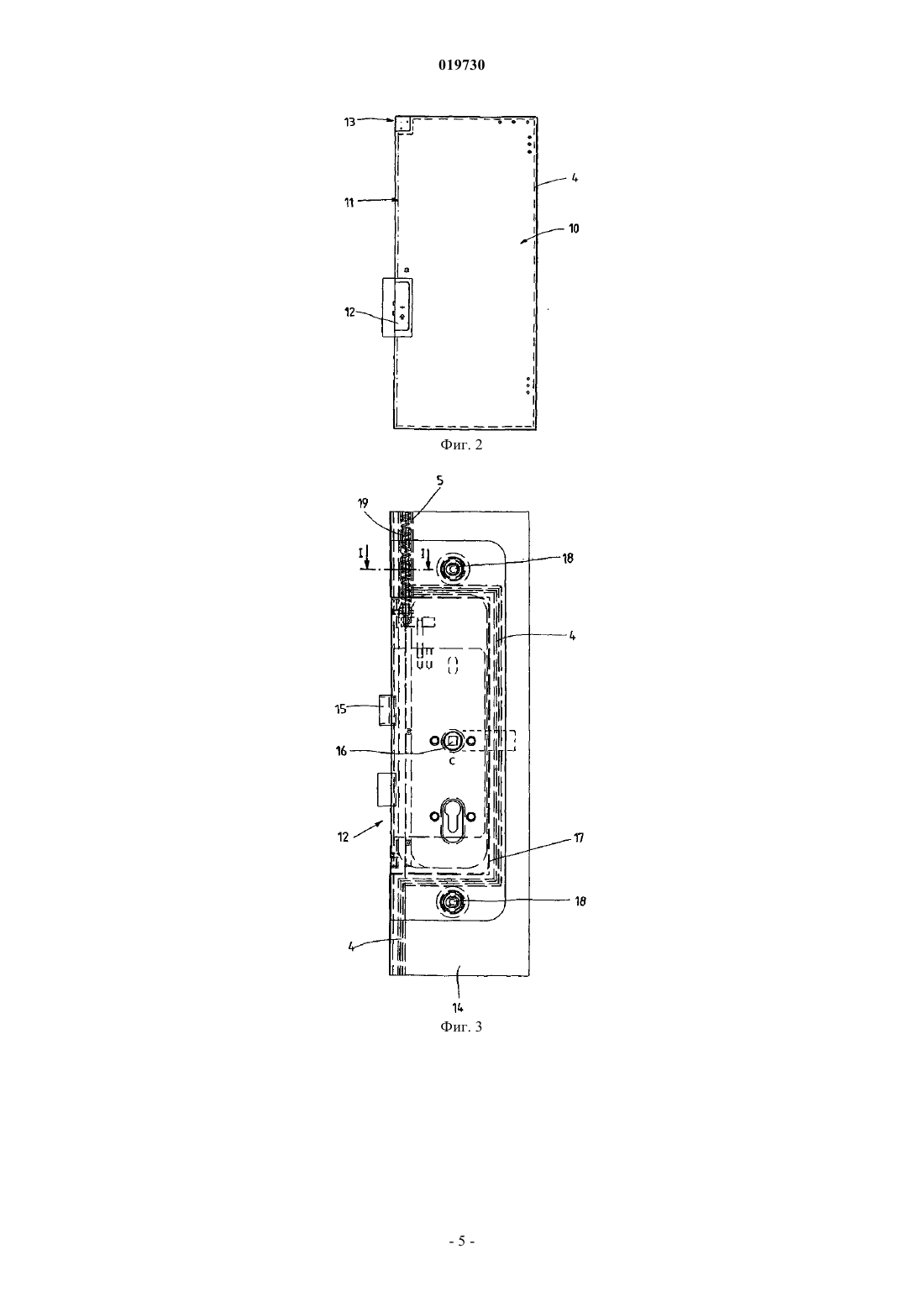

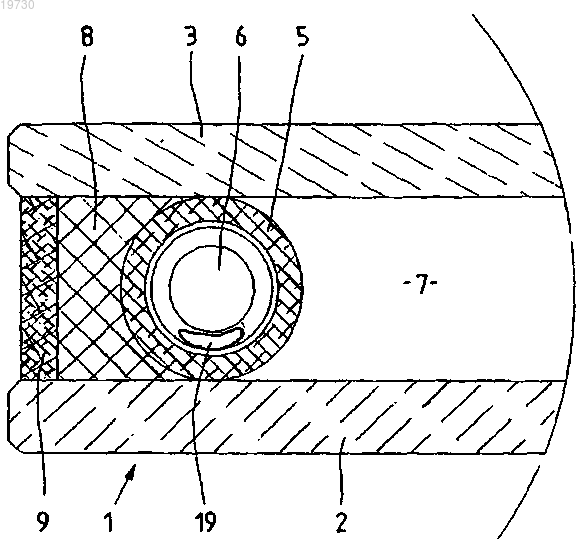

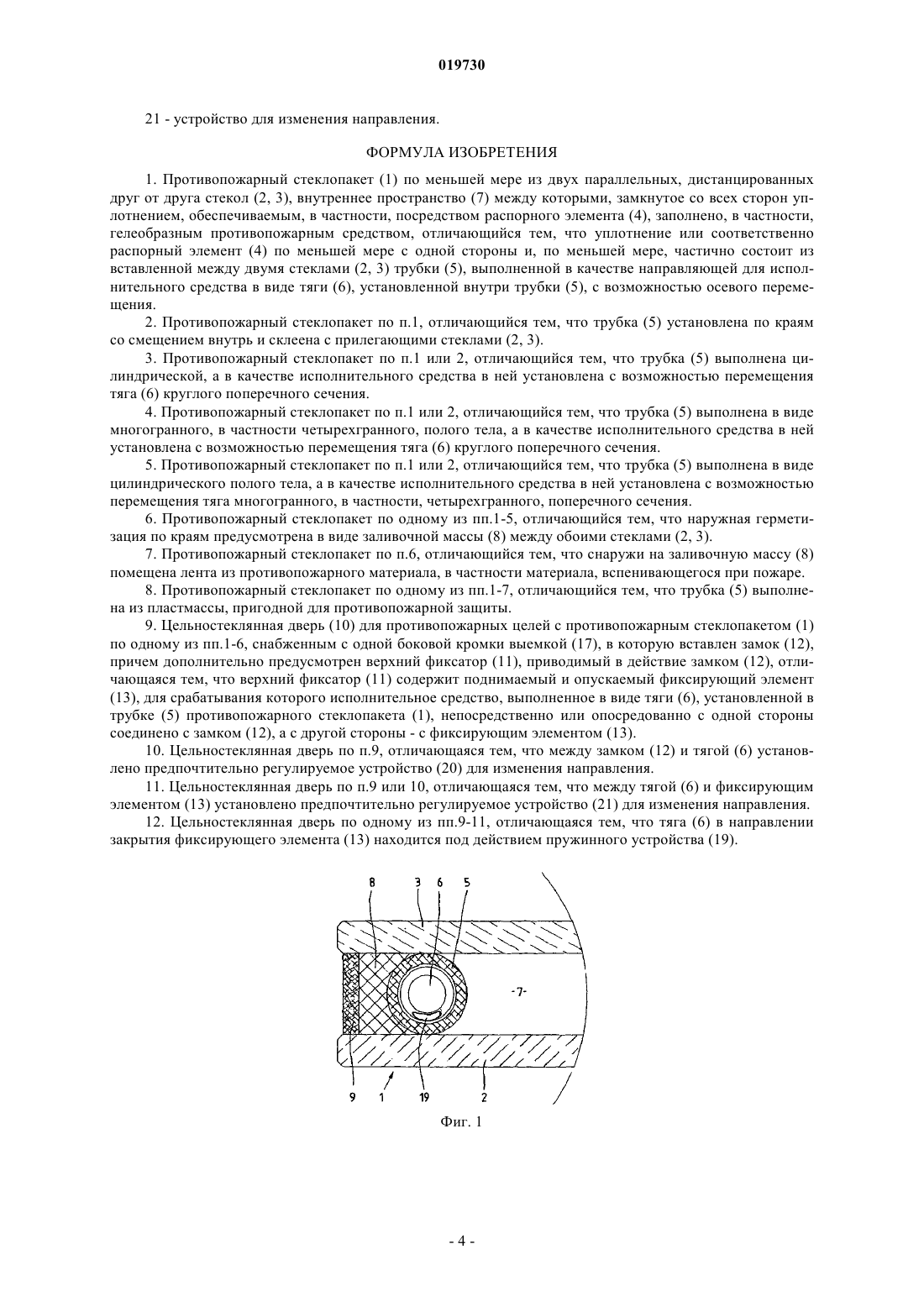

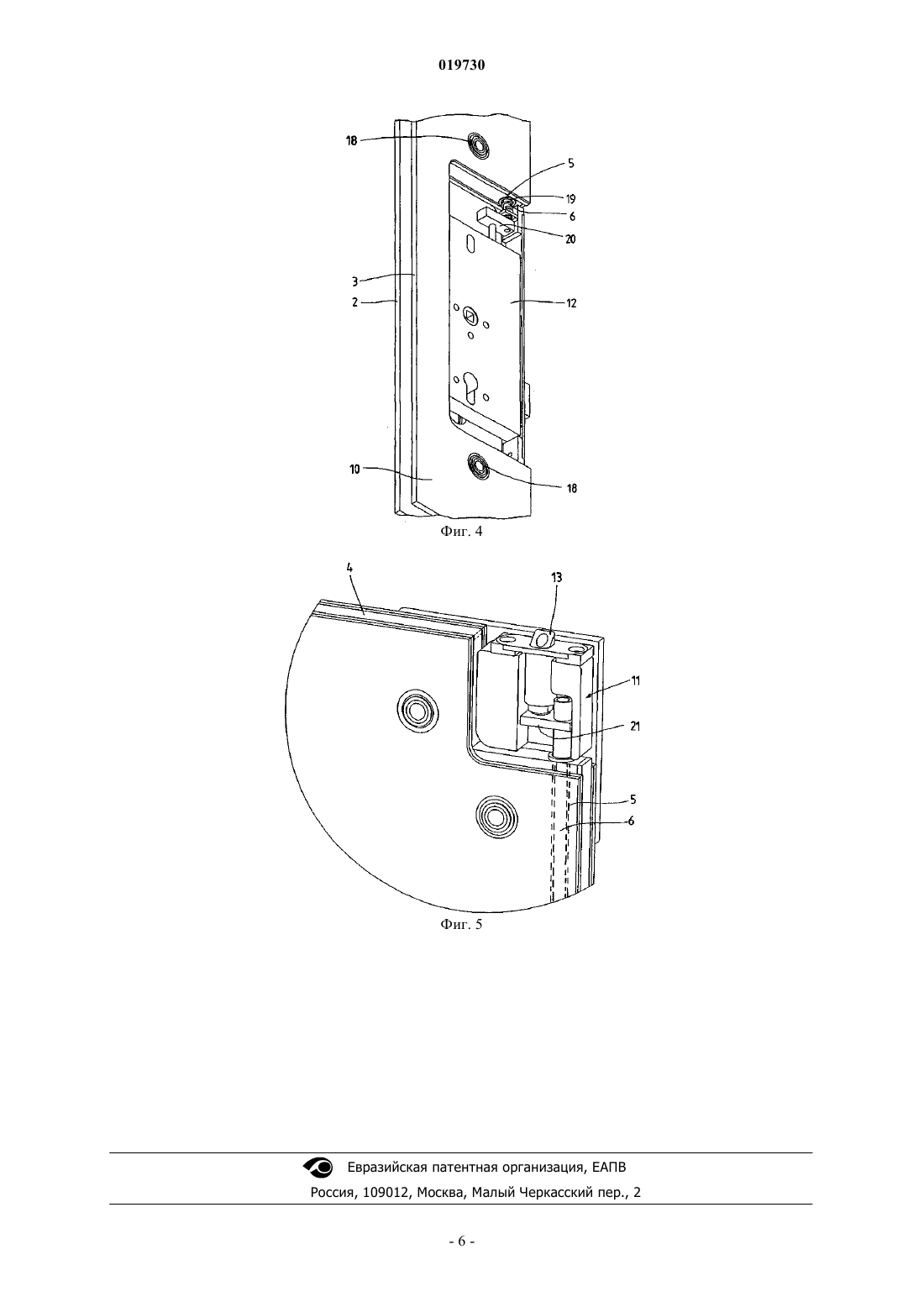

ПРОТИВОПОЖАРНЫЙ СТЕКЛОПАКЕТ И ЦЕЛЬНОСТЕКЛЯННАЯ ДВЕРЬ ДЛЯ ПРОТИВОПОЖАРНЫХ ЦЕЛЕЙ Настоящее изобретение относится к противопожарному стеклопакету по меньшей мере из двух параллельных, дистанцированных друг от друга стекол, внутреннее пространство между которыми,замкнутое со всех сторон уплотнением, обеспечиваемым, в частности, посредством распорного элемента, заполнено, в частности, гелеобразным противопожарным средством, и характеризуется тем, что уплотнение по меньшей мере с одной стороны и, по меньшей мере, частично состоит из вставленной между двумя стеклами трубки, выполненной в качестве направляющей для исполнительного средства, установленного внутри трубки с возможностью осевого перемещения. Изобретение относится к противопожарному стеклопакету по меньшей мере из двух параллельных,дистанцированных друг от друга стекол, внутреннее пространство между которыми с всесторонней герметизацией, в частности с помощью распорного элемента, заполнено, в частности, гелеобразным противопожарным средством. Изобретение относится к цельностеклянной двери для противопожарных целей с противопожарным стеклопакетом указанного типа. Известны различные вилы противопожарных стеклопакетов. Наряду с противопожарными стеклопакетами, выполненными многослойными с расположенным между ними противопожарным слоем(вспучивающимся материалом), активируемым при пожаре и поглощающим тепловое излучение с образованием высокоактивного изоляционного слоя, известен противопожарный стеклопанельный блок, образованный из двух однослойных безопасных стекол (ESG), дистанцированных относительно друг друга по типу сборки изоляционных стеклопакетов с помощью распорки и уретанового соединительного профиля кромок, внутреннее пространство которого заполнено гелеобразным противопожарным средством. У этого известного противопожарного стеклопакета распорный элемент, расположенный по краям между обоими однослойными безопасными стеклами, при необходимости вместе с уретановым соединительным профилем кромок обеспечивает герметизацию, способствующую созданию замкнутого внутреннего пространства между однослойными безопасными стеклами, которое может быть заполнено гелем в качестве противопожарного средства. В качестве распорного элемента в известном уровне техники используется пластмассовая планка U-образного поперечного сечения, которая с помощью клея крепится по окружности в краевой области между обоими однослойными безопасными стеклами. Противопожарный стеклопакет описанного типа согласно немецкому описанию полезной моделиDE 202008016782 U1 выполнен в виде цельностеклянной двери и к тому же снабжен специальным запорным устройством, не нарушающим механическую прочность остекления, выполняющим требования противопожарной защиты и, простым способом, прочно закрепляющимся на противопожарном стеклопакете. Это имеет значение постольку, поскольку противопожарные стеклопакеты, снабженные гелеобразным противопожарным средством, не устойчивы на сжатие под действием сил, действующих на поверхности стекла в вертикальном направлении, так как гелеобразный наполнитель не обладает высокой сопротивляемостью. Противопожарные стеклопакеты описанного типа используются в противопожарных остеклениях различным образом, в частности в цельностеклянных дверях в противопожарных целях, а также в соответствующих окнах. При этом в случае больших дверей или многостворчатых дверных устройств для обеспечения прочности, в частности, при пожаре появляется необходимость в наличии дополнительно к обычному замковому устройству верхнего и/или нижнего фиксатора. Для этого известно протягивание вверх и/или вниз от замкового устройства тяги, заканчивающейся в фиксирующем элементе, вводимом для фиксации дверной створки в упор в дверной коробке или в полу. Приведение тяги в действие осуществляется посредством нажимной дверной ручки для открывания, а также закрывания/фиксации двери. В ходе экспериментов с пожаром выяснилось, что при такой дополнительной фиксации достигается значительное улучшение мер противопожарной безопасности, поскольку предотвращаются непроизвольное распахивание двери, в частности вверху, при очень высоких температурах, а также сопутствующая этому деформация всех элементов. Недостатком является то, что известные направляющие тяги установлены на противопожарном стеклопакете снаружи. Такая наружная направляющая технически требует больших затрат, портит дизайн и легко ломается при постоянной эксплуатации. Кроме того, при пожаре она при известных условиях непосредственно подвержена воздействию пламени и жара. В основу изобретения положена задача усовершенствования такого противопожарного стеклопакета, состоящего по меньшей мере из двух параллельных, дистанцированных друг от друга стекол, с точки зрения применения устанавливаемых на нем исполнительных средств, в частности цельностеклянной двери для противопожарных целей, верхний, а при необходимости и нижний фиксатор, которые лишены указанных недостатков. Задача противопожарного стеклопакета вышеуказанного вида решается за счет того, что уплотнение, по меньшей мере, с одной стороны и, по меньшей мере, частично состоит из вставленной между двумя стеклами трубки, выполненной в качестве направляющей для исполнительного средства, установленного внутри трубки с возможностью осевого перемещения. Сообразно этому вместо известного Uобразного в поперечном сечении профиля между обоими однослойными безопасными стеклами в желательном положении, а именно, там, где необходимо воздействие, вставлена трубка, выполненная в качестве направляющей для исполнительного средства, которое установлено в ней с возможностью осевого перемещения. Трубка устанавливается предпочтительно по краям на небольшом расстоянии со смещением внутрь и склеивается с прилегающими стеклами. Для размещения в ней с возможностью перемещения в качестве исполнительного средства тяги круглого поперечного сечения она предпочтительно выполнена цилиндрической. Вместо предпочтительного цилиндрического исполнения тела в зависимости от случая применения могут быть успешно использованы и другие многогранные формы выполнения поперечного сечения. Для надежности и из оптических соображений снаружи может быть предусмотрена заливочная масса, что само по себе известно при заполнении пространства между обоими стеклами снаружи. Допол-1 019730 нительно с целью повышения противопожарной защиты может быть установлена лента из материала для закупорки, вспенивающегося при пожаре в направлении соседнего элемента, например дверной коробки. Трубка предпочтительно состоит из пластмассы, пригодной для противопожарной защиты. Кроме того, при использовании такой противопожарной трубки предметом изобретения является цельностеклянная дверь для противопожарных целей с состоящим по меньшей мере из двух параллельных, дистанцированных относительно друг друга стекол противопожарным стеклопакетом, образующим путем всесторонней герметизации посредством, в частности, распорного элемента замкнутое внутреннее пространство, заполненное, в частности, гелеобразным противопожарным средством. Эта герметизация,по меньшей мере, с одной стороны и, по меньшей мере, частично состоит из вставленной между двумя стеклами трубки, выполненной в качестве направляющей для исполнительного средства, установленного внутри трубки с возможностью осевого перемещения. Согласно изобретению цельностеклянная дверь с одной боковой кромки снабжена выемкой, в которой установлен замок, причем дополнительно предусмотрен верхний фиксатор, приводимый в действие замком, причем верхний фиксатор содержит поднимаемый и опускаемый фиксирующий элемент, для срабатывания которого элемент приведения в действие, установленный в трубке, предпочтительно тяга,опосредованно или непосредственно с одной стороны соединена с замком, а с другой - с фиксирующим элементом. Благодаря этому достигается то, что верхний фиксатор, до этого установленный на цельностеклянной двери снаружи, может перемещаться в промежуток между однослойными безопасными стеклами,так что практически вся эта технология оптически не проявляется. Технологически решение является чрезвычайно простым, изящным благодаря экономии деталей, более дешевым и обеспечивает лучшую противопожарную защиту. Предпочтительно между замком и исполнительным средством установлено устройство для изменения направления, которое может быть регулируемым, чтобы при несоосной установке деталей обеспечивать передачу силы простым способом. В том же смысле между исполнительным средством и фиксатором также может быть установлено устройство для изменения направления. Для осуществления оператором процесса закрытия путем простого отпускания нажимной ручки двери, отжатой в положение открытия, в целесообразном варианте выполнения предлагается переводить исполнительное средство в направлении положения закрытия фиксирующего элемента посредством пружинного устройства. Таким образом, оператор нажатием на дверную ручку может открыть дверь вместе с фиксатором, а после отпускания дверной ручки происходит фиксация как замкового устройства, так и верхнего фиксатора. Другие подробности, признаки и преимущества изобретения вытекают из последующего описания соответствующих чертежей, на которых показано: фиг. 1 - схематично частичный разрез противопожарного стеклопакета согласно изобретению,фиг. 2 - схематично вид сверху цельностеклянной двери согласно изобретению,фиг. 3 - фрагмент а чертежа на фиг. 2 при увеличении со схематичным пояснением внутри расположенных деталей замкового устройства,фиг. 4 - запорное устройство цельностеклянной двери в перспективе,фиг. 5 - фиксирующий элемент цельностеклянной двери в перспективе. На фиг. 1 в частичном разрезе изображен противопожарный стеклопакет согласно изобретению. Противопожарный стеклопакет 1 состоит из двух параллельных, дистанцированных относительно друг друга стекол 2 и 3 из однослойного безопасного стекла. Между стеклами 2 и 3 находится не видимый на фиг. 1 известный (символически изображенный на фиг. 2 штрихами) распорный профиль 4, проходящий внутри по окружности, который согласно изобретению, по меньшей мере, с одной стороны противопожарного стеклопакета 1 частично заменен вставленной между двумя стеклами 2 и 3 трубкой 5, выполненной в качестве направляющей для установленного внутри трубки 5 с возможностью перемещения в осевом направлении исполнительного средства в виде тяги 6. В примере выполнения изображена левая сторона противопожарного стеклопакета 1, а именно сторона, с которой принятый в уровне техники распорный профиль заменен трубкой 5 с установленной внутри нее тягой 6. Трубка 5 состоит из стойкой к высоким температурам пластмассы и установлена с небольшим смещением внутрь относительно боковой наружной кромки между обоими стеклами и склеена с ними, так что, как и с остальным известным распорным профилем, между обоими стеклами 2 и 3 образовано замкнутое внутреннее пространство 7,которое может быть заполнено гелеобразным противопожарным средством. Таким образом, трубка 5,как и распорный профиль 4, проходящий по окружности в остальной области стеклопакета, выполняет функцию герметизации, препятствующей вытеканию противопожарного средства, находящегося между стеклами 2 и 3 в рабочем состоянии. Пространство между несколько смещенной внутрь трубкой 5 и краем стекла, как и с остальным окружным распорным профилем 4, заполнено заливочной массой, которая, в свою очередь, закрыта снаружи вклеенной лентой 9 из материала, вспенивающегося при пожаре, так что все боковые кромки противопожарного стеклопакета 1 с точки зрения техники противопожарной безопасности защищены. Из вышеприведенного описания видно, что сущность настоящего изобретения состоит в том, чтобы усовершенствовать само по себе известный противопожарный стеклопакет описанного типа за счет того,чтобы в местах, в которых в зависимости от цели использования противопожарного стеклопакета на противопожарном стеклопакете должен быть установлен элемент воздействия, вместо остального распорного профиля между двумя стеклами 2 и 3 герметично вставлялась трубка, выполненная в качестве направляющей для исполнительного средства, установленного внутри трубки с возможностью осевого перемещения. В примере выполнения, изображенном на фиг. 1, трубка 5 и тяга 6 являются цилиндрическими и служат согласно фиг. 2-5 в качестве элемента воздействия для верхнего фиксатора 11 цельностеклянной двери 10 в целях противопожарной защиты. При таком применении фиг. 1 соответствует сечению по линии I-I на фиг. 3, причем, однако, недвусмысленно указывается на то, что возможные случаи использования идеи изобретения на ограничены этим примером выполнения. На фиг. 2 изображена безрамная противопожарная дверь 10 согласно изобретению, смонтированная согласно фиг. 1 из двух параллельных дистанцированных стекол 2 и 3 из однослойного безопасного стекла. Между стеклами 2 и 3 находится схематично изображенный на фиг. 2 штрихами, проходящий внутри по окружности распорный профиль 4, который на участке между обычным замком 12 и фиксирующим элементом 13 верхнего фиксатора 1 заменен трубкой 5 с расположенной внутри нее тягой 6 согласно фиг. 1. Верхний фиксатор 11 относительно своего позиционирования схематически изображен на фиг. 2 штрихпунктирной линией. Согласно фиг. 3 замок 12 имеет установленную на остеклении крышку 14 замка в виде стальной пластины, причем механизм закрытия включает защелку 15 замка, приводимую в действие нажимной дверной ручкой 16 посредством ее четырехгранника. Замок 12, по существу, вставлен в выемку 17 между обоими стеклами 2 и 3 и закреплен на них с помощью крышки замка 14 посредством фиксирующих средств 18. Точное конструктивное исполнение запирающего 12 механизма такой цельностеклянной двери 10 для противопожарных целей описано в DE 202008016782 U1. В дополнение к замку 12 цельностеклянная дверь 10 снабжена верхним фиксатором 11, который при пожаре препятствует распахиванию двери в верхней области и последующей общей деформации. Верхний фиксатор 11 содержит показанный на фиг. 5 поднимаемый и опускаемый фиксирующий элемент 13, который в состоянии закрытия входит в соответствующую выемку дверной коробки. Для приведения в действие фиксирующего элемента 13 замок 12 и, тем самым, нажимная дверная ручка 16 находятся в кинематической связи с фиксирующим элементом 13 посредством поднимаемой и опускаемой в трубке 5 тяги 6 верхнего фиксатора 11, направляющая которой вклеена между стеклами 2 и 3 согласно фиг. 1 вместо окружного распорного профиля 4. Тяга 6 находится в направлении закрытия под действием винтовой пружины 19. Пружина 19 установлена, как показано в разрезе на фиг. 1, внутри трубы 5 и действует таким образом, чтобы деблокирование, осуществляемое посредством нажимной дверной ручки 16, после ее отпускания отменялось, и верхний фиксатор 11 снова возвращался в положение закрытия. Из фиг. 3 и, в частности, на фиг. 4 в перспективе видно, что передача силы с замка 12 на тягу 6, а с нее, в свою очередь, на фиксирующий элемент 13 верхнего фиксатора 11 из-за несоосного позиционирования исполнительного средства требует двукратного изменения направления. Поэтому, в частности,предусмотрены изображенные в перспективе на фиг. 4 и 5 устройство 20 для изменения направления между замком 12 и тягой 6 и устройство 21 для изменения направления между тягой 6 и фиксирующим элементом 13. Перечень ссылочных позиций: 1 - противопожарный стеклопакет; 2 - стекло; 3 - стекло; 4 - распорный профиль; 5 - труба; 6 - тяга; 7 - внутреннее пространство; 8 - заливочная масса; 9 - лента из материала, вспенивающегося при пожаре; 10 - цельностеклянная дверь; 11 - верхний фиксатор; 12 - замок, запорный механизм; 13 - фиксирующий элемент; 14 - крышка замка; 15 - защелка замка; 16 - нажимная дверная ручка; 17 - выемка; 18 - фиксирующее средство; 19 - пружина; 20 - устройство для изменения направления; 21 - устройство для изменения направления. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Противопожарный стеклопакет (1) по меньшей мере из двух параллельных, дистанцированных друг от друга стекол (2, 3), внутреннее пространство (7) между которыми, замкнутое со всех сторон уплотнением, обеспечиваемым, в частности, посредством распорного элемента (4), заполнено, в частности,гелеобразным противопожарным средством, отличающийся тем, что уплотнение или соответственно распорный элемент (4) по меньшей мере с одной стороны и, по меньшей мере, частично состоит из вставленной между двумя стеклами (2, 3) трубки (5), выполненной в качестве направляющей для исполнительного средства в виде тяги (6), установленной внутри трубки (5), с возможностью осевого перемещения. 2. Противопожарный стеклопакет по п.1, отличающийся тем, что трубка (5) установлена по краям со смещением внутрь и склеена с прилегающими стеклами (2, 3). 3. Противопожарный стеклопакет по п.1 или 2, отличающийся тем, что трубка (5) выполнена цилиндрической, а в качестве исполнительного средства в ней установлена с возможностью перемещения тяга (6) круглого поперечного сечения. 4. Противопожарный стеклопакет по п.1 или 2, отличающийся тем, что трубка (5) выполнена в виде многогранного, в частности четырехгранного, полого тела, а в качестве исполнительного средства в ней установлена с возможностью перемещения тяга (6) круглого поперечного сечения. 5. Противопожарный стеклопакет по п.1 или 2, отличающийся тем, что трубка (5) выполнена в виде цилиндрического полого тела, а в качестве исполнительного средства в ней установлена с возможностью перемещения тяга многогранного, в частности, четырехгранного, поперечного сечения. 6. Противопожарный стеклопакет по одному из пп.1-5, отличающийся тем, что наружная герметизация по краям предусмотрена в виде заливочной массы (8) между обоими стеклами (2, 3). 7. Противопожарный стеклопакет по п.6, отличающийся тем, что снаружи на заливочную массу (8) помещена лента из противопожарного материала, в частности материала, вспенивающегося при пожаре. 8. Противопожарный стеклопакет по одному из пп.1-7, отличающийся тем, что трубка (5) выполнена из пластмассы, пригодной для противопожарной защиты. 9. Цельностеклянная дверь (10) для противопожарных целей с противопожарным стеклопакетом (1) по одному из пп.1-6, снабженным с одной боковой кромки выемкой (17), в которую вставлен замок (12),причем дополнительно предусмотрен верхний фиксатор (11), приводимый в действие замком (12), отличающаяся тем, что верхний фиксатор (11) содержит поднимаемый и опускаемый фиксирующий элемент(13), для срабатывания которого исполнительное средство, выполненное в виде тяги (6), установленной в трубке (5) противопожарного стеклопакета (1), непосредственно или опосредованно с одной стороны соединено с замком (12), а с другой стороны - с фиксирующим элементом (13). 10. Цельностеклянная дверь по п.9, отличающаяся тем, что между замком (12) и тягой (6) установлено предпочтительно регулируемое устройство (20) для изменения направления. 11. Цельностеклянная дверь по п.9 или 10, отличающаяся тем, что между тягой (6) и фиксирующим элементом (13) установлено предпочтительно регулируемое устройство (21) для изменения направления. 12. Цельностеклянная дверь по одному из пп.9-11, отличающаяся тем, что тяга (6) в направлении закрытия фиксирующего элемента (13) находится под действием пружинного устройства (19).
