Способ восстановления картриджа для печати изображений (варианты)

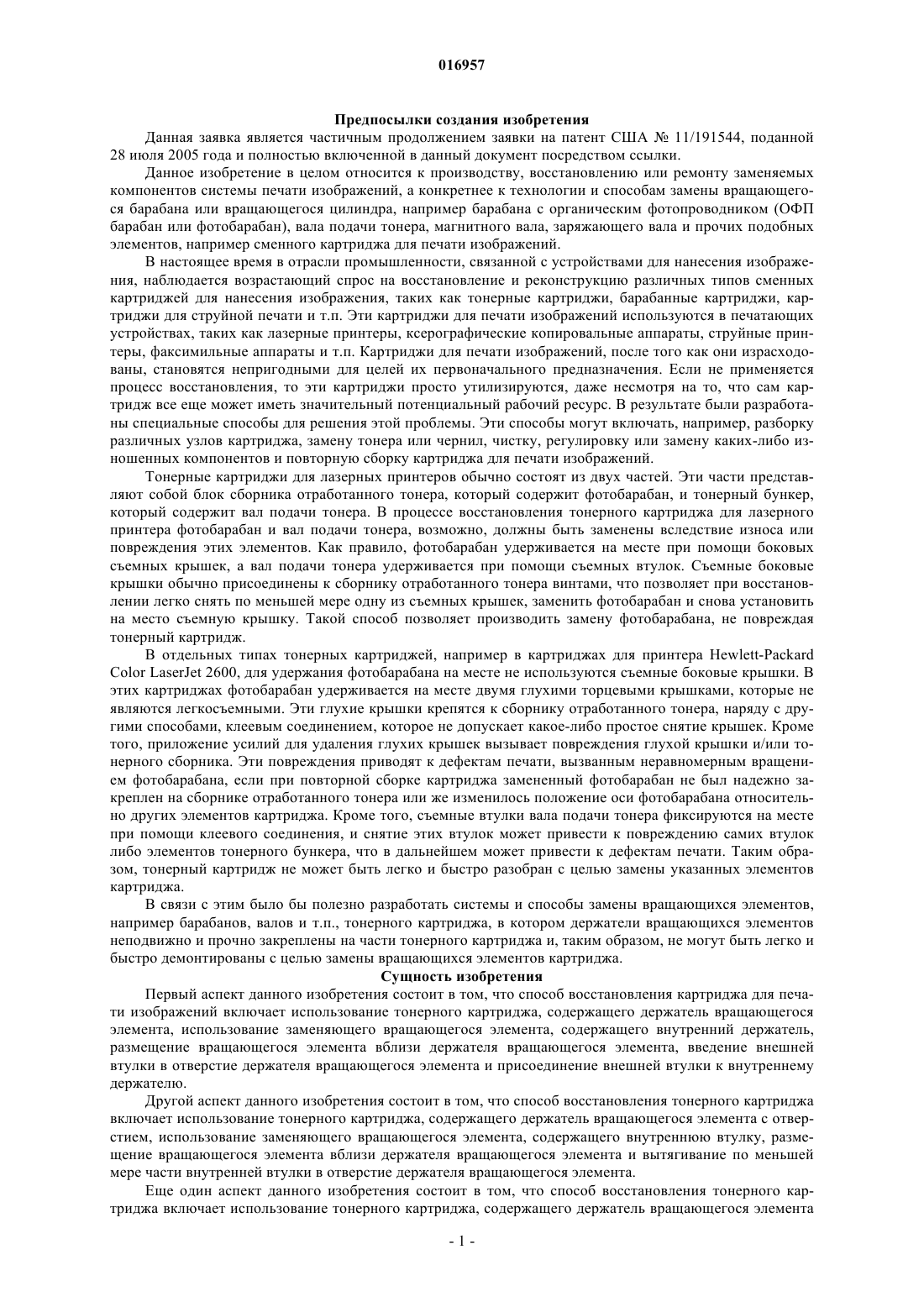

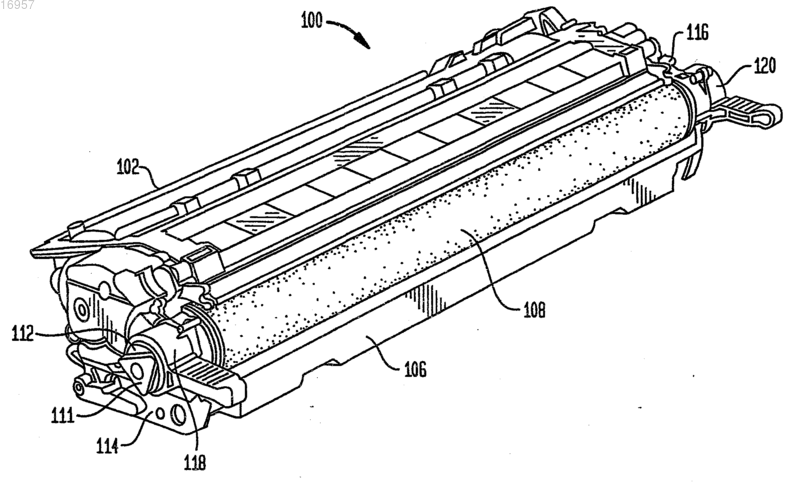

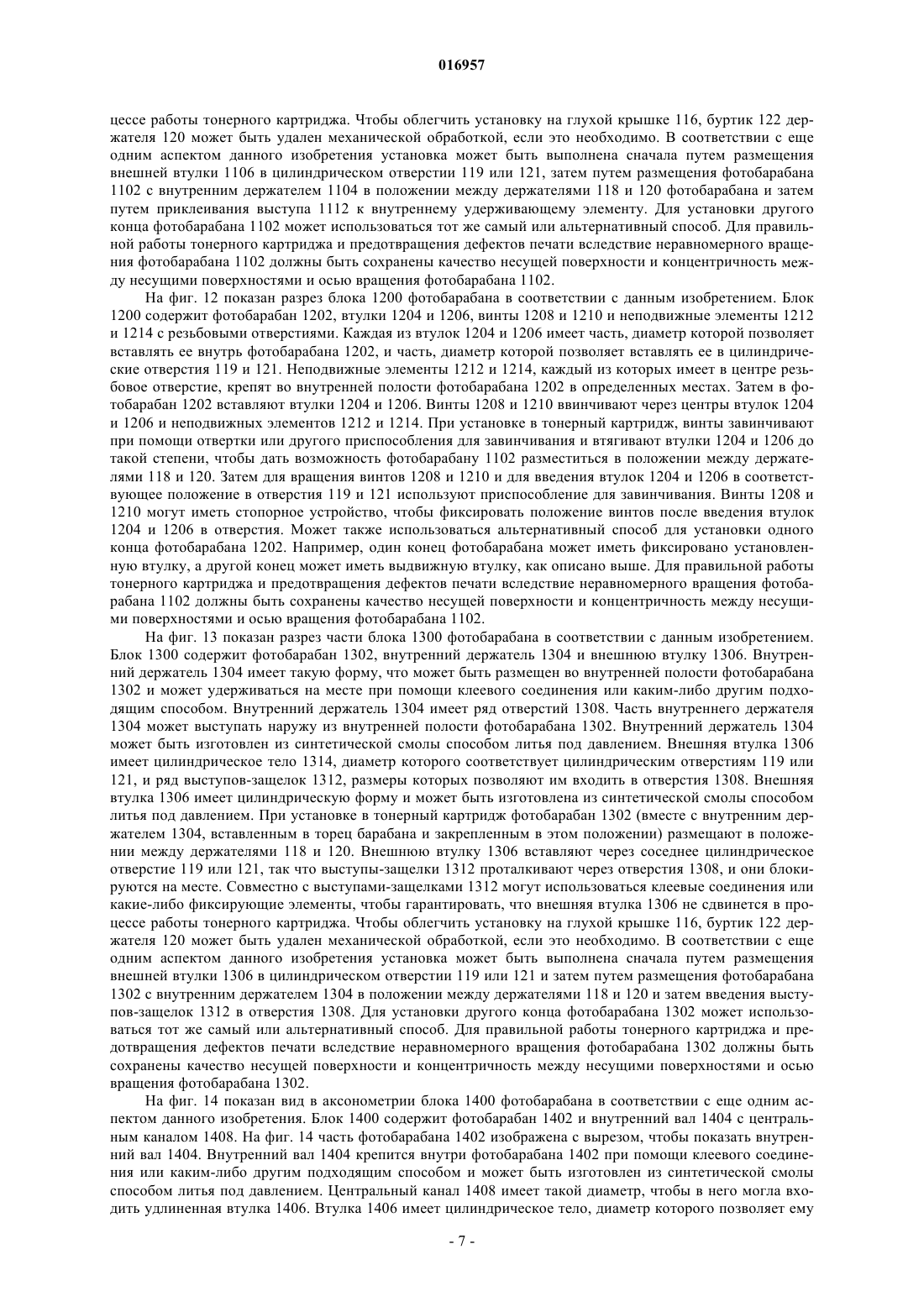

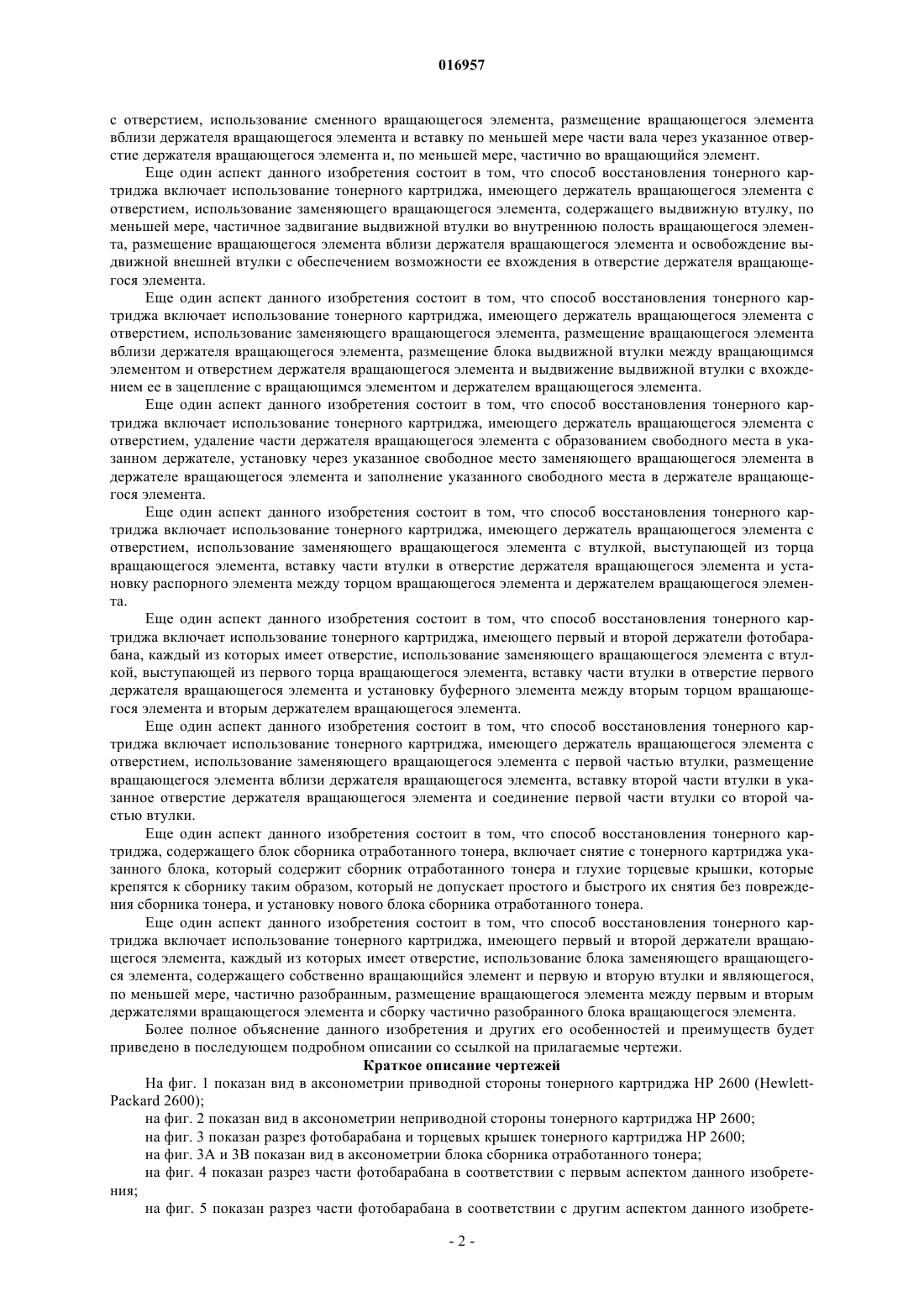

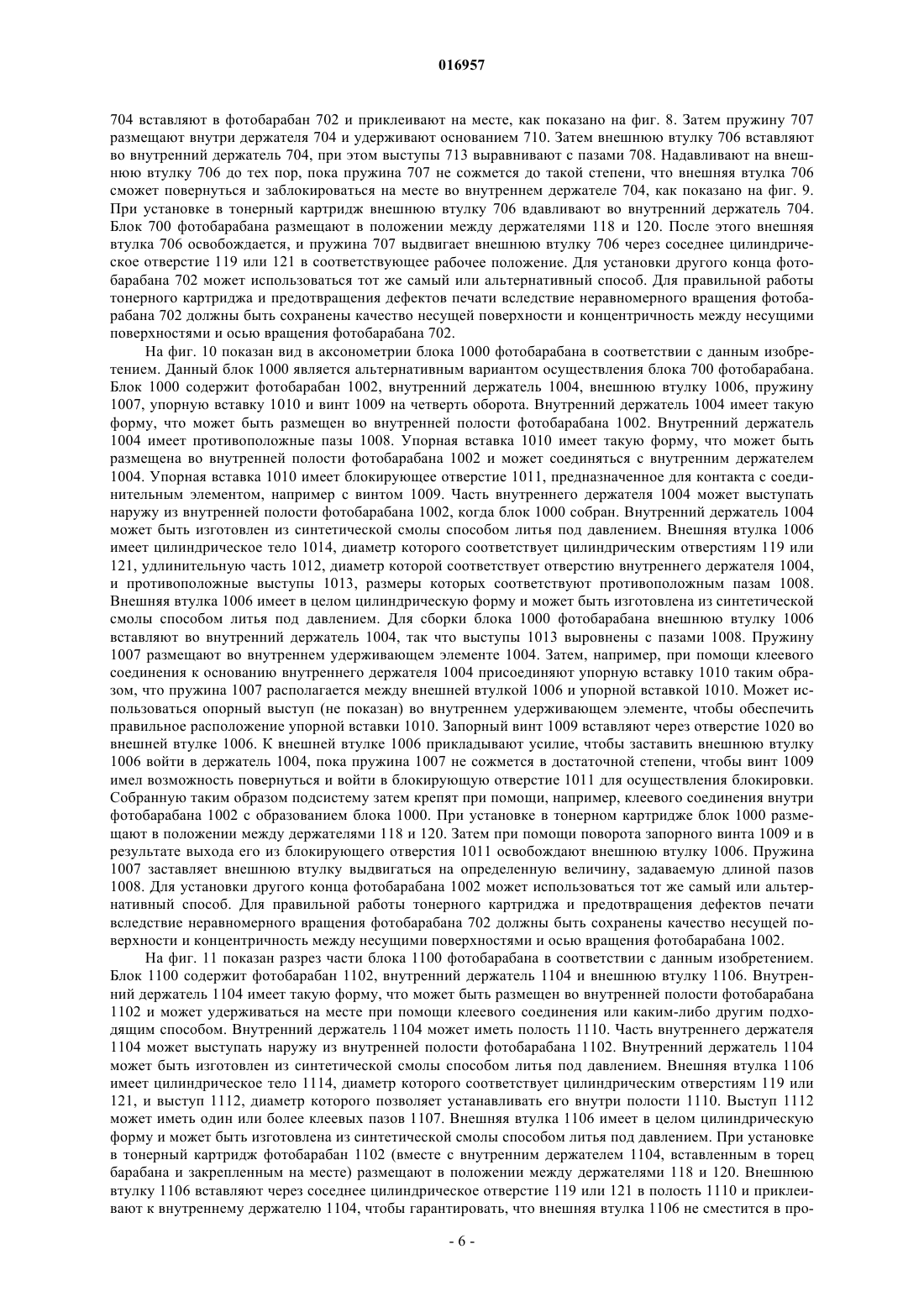

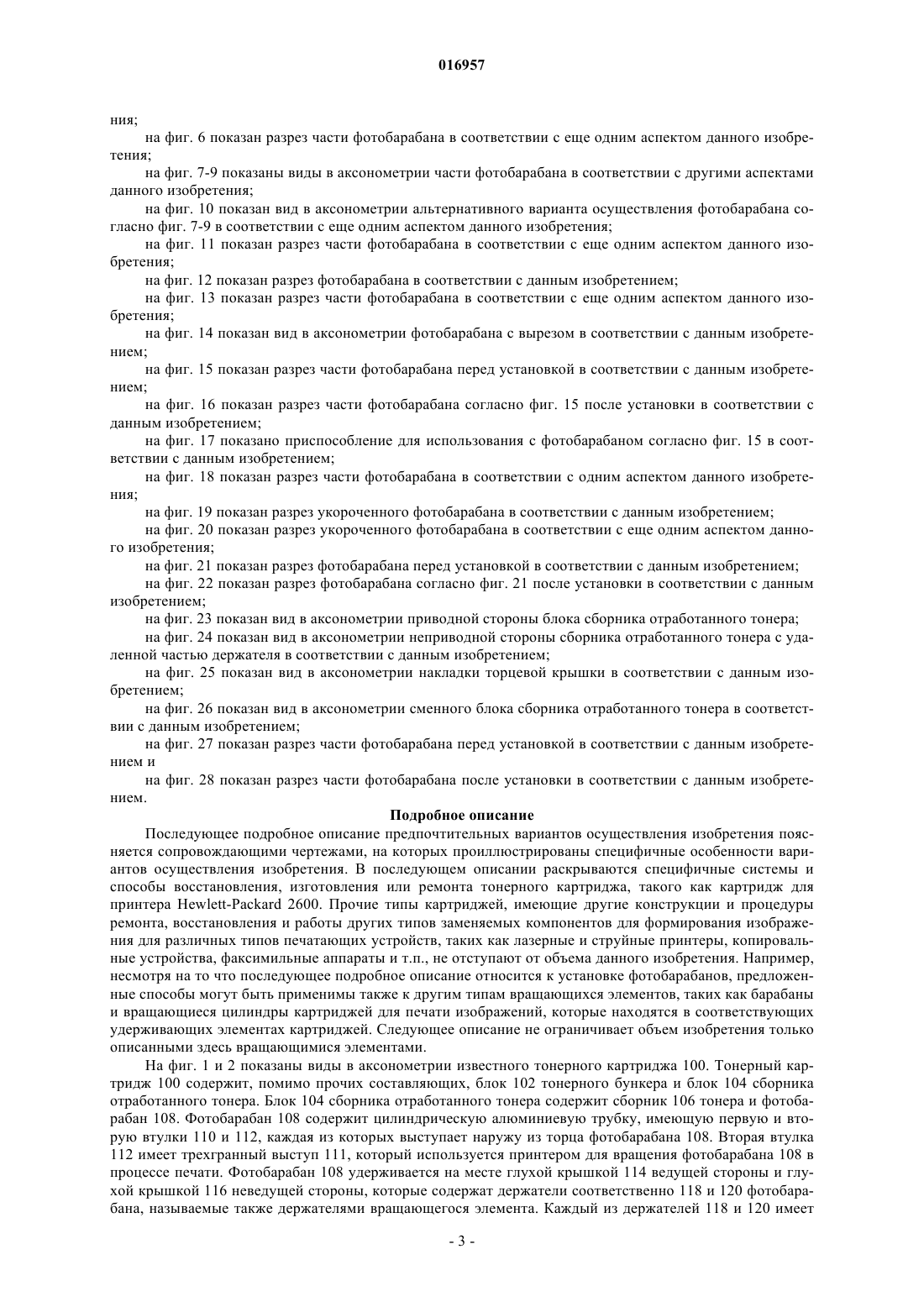

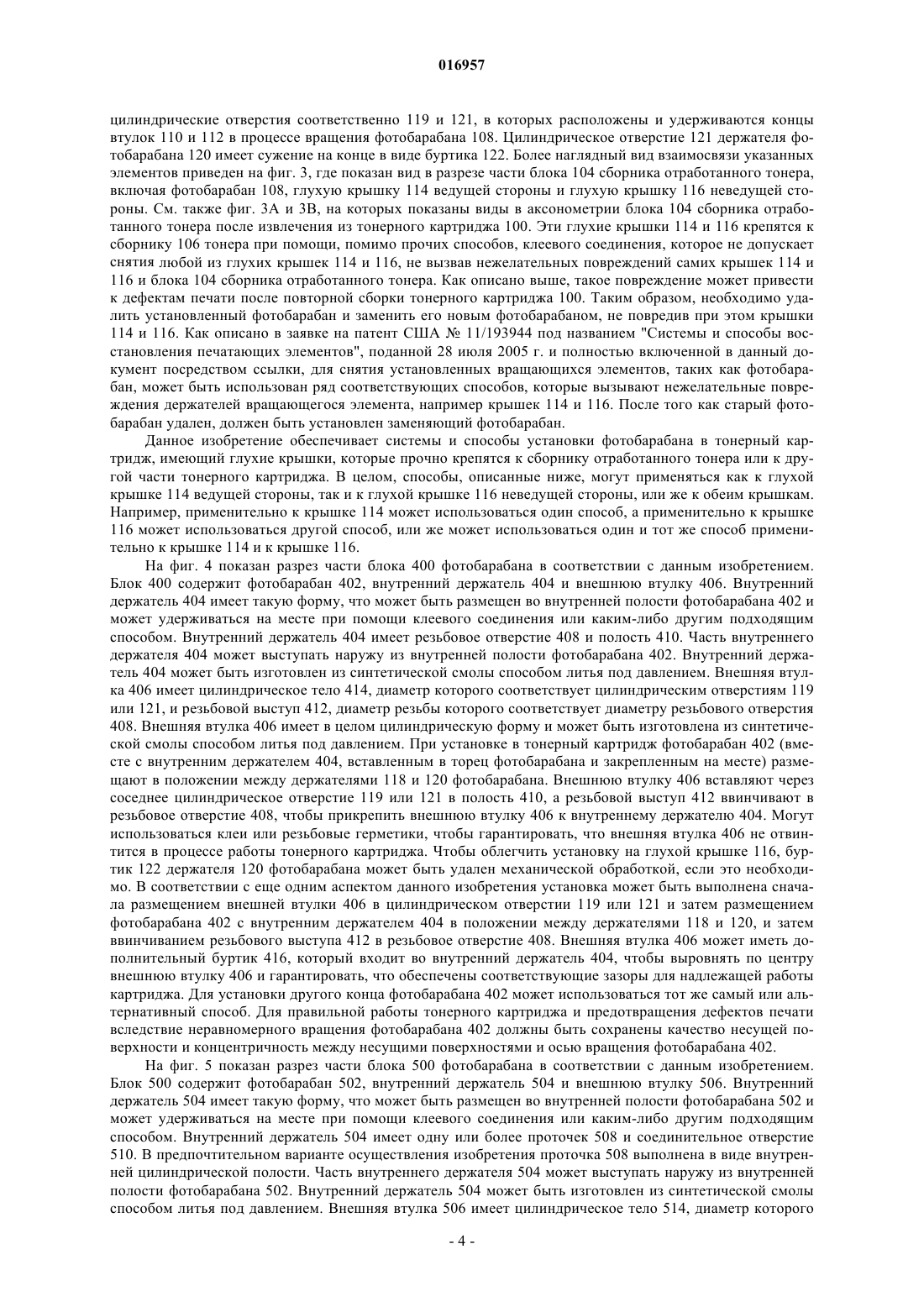

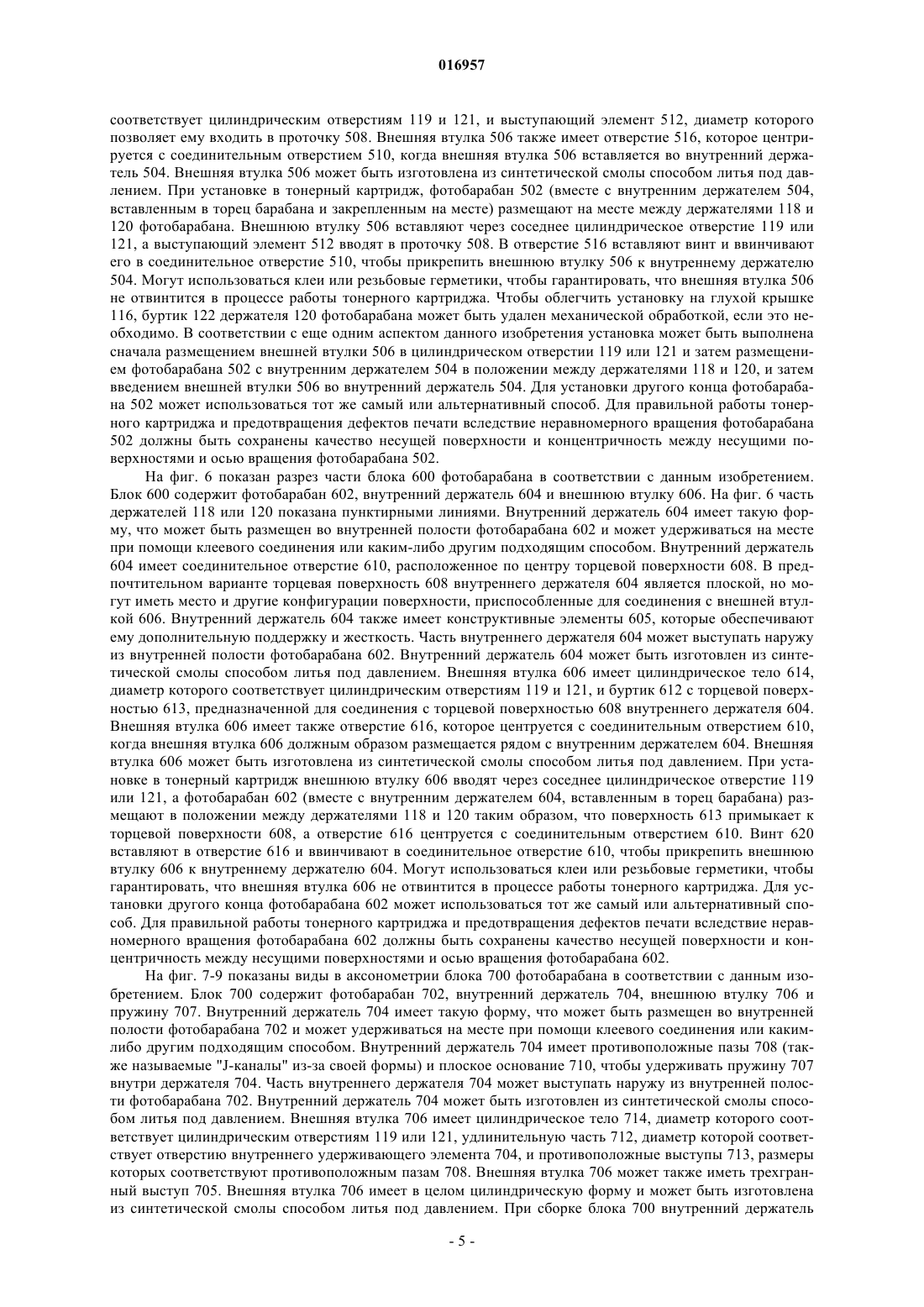

СПОСОБ ВОССТАНОВЛЕНИЯ КАРТРИДЖА ДЛЯ ПЕЧАТИ ИЗОБРАЖЕНИЙ В изобретении предложены способы восстановления картриджа для печати изображений,включающие замену вращающегося элемента (400), например фотобарабана с органическим фотопроводником (ОФП) или вала подачи тонера в картридже для печати изображений, не отсоединяя держатели (118, 120) вращающегося элемента, например торцевые крышки, и установку запасного вращающегося элемента (400), не снимая торцевые крышки держателей (118,120) вращающегося элемента. 016957 Предпосылки создания изобретения Данная заявка является частичным продолжением заявки на патент США 11/191544, поданной 28 июля 2005 года и полностью включенной в данный документ посредством ссылки. Данное изобретение в целом относится к производству, восстановлению или ремонту заменяемых компонентов системы печати изображений, а конкретнее к технологии и способам замены вращающегося барабана или вращающегося цилиндра, например барабана с органическим фотопроводником (ОФП барабан или фотобарабан), вала подачи тонера, магнитного вала, заряжающего вала и прочих подобных элементов, например сменного картриджа для печати изображений. В настоящее время в отрасли промышленности, связанной с устройствами для нанесения изображения, наблюдается возрастающий спрос на восстановление и реконструкцию различных типов сменных картриджей для нанесения изображения, таких как тонерные картриджи, барабанные картриджи, картриджи для струйной печати и т.п. Эти картриджи для печати изображений используются в печатающих устройствах, таких как лазерные принтеры, ксерографические копировальные аппараты, струйные принтеры, факсимильные аппараты и т.п. Картриджи для печати изображений, после того как они израсходованы, становятся непригодными для целей их первоначального предназначения. Если не применяется процесс восстановления, то эти картриджи просто утилизируются, даже несмотря на то, что сам картридж все еще может иметь значительный потенциальный рабочий ресурс. В результате были разработаны специальные способы для решения этой проблемы. Эти способы могут включать, например, разборку различных узлов картриджа, замену тонера или чернил, чистку, регулировку или замену каких-либо изношенных компонентов и повторную сборку картриджа для печати изображений. Тонерные картриджи для лазерных принтеров обычно состоят из двух частей. Эти части представляют собой блок сборника отработанного тонера, который содержит фотобарабан, и тонерный бункер,который содержит вал подачи тонера. В процессе восстановления тонерного картриджа для лазерного принтера фотобарабан и вал подачи тонера, возможно, должны быть заменены вследствие износа или повреждения этих элементов. Как правило, фотобарабан удерживается на месте при помощи боковых съемных крышек, а вал подачи тонера удерживается при помощи съемных втулок. Съемные боковые крышки обычно присоединены к сборнику отработанного тонера винтами, что позволяет при восстановлении легко снять по меньшей мере одну из съемных крышек, заменить фотобарабан и снова установить на место съемную крышку. Такой способ позволяет производить замену фотобарабана, не повреждая тонерный картридж. В отдельных типах тонерных картриджей, например в картриджах для принтера Hewlett-PackardColor LaserJet 2600, для удержания фотобарабана на месте не используются съемные боковые крышки. В этих картриджах фотобарабан удерживается на месте двумя глухими торцевыми крышками, которые не являются легкосъемными. Эти глухие крышки крепятся к сборнику отработанного тонера, наряду с другими способами, клеевым соединением, которое не допускает какое-либо простое снятие крышек. Кроме того, приложение усилий для удаления глухих крышек вызывает повреждения глухой крышки и/или тонерного сборника. Эти повреждения приводят к дефектам печати, вызванным неравномерным вращением фотобарабана, если при повторной сборке картриджа замененный фотобарабан не был надежно закреплен на сборнике отработанного тонера или же изменилось положение оси фотобарабана относительно других элементов картриджа. Кроме того, съемные втулки вала подачи тонера фиксируются на месте при помощи клеевого соединения, и снятие этих втулок может привести к повреждению самих втулок либо элементов тонерного бункера, что в дальнейшем может привести к дефектам печати. Таким образом, тонерный картридж не может быть легко и быстро разобран с целью замены указанных элементов картриджа. В связи с этим было бы полезно разработать системы и способы замены вращающихся элементов,например барабанов, валов и т.п., тонерного картриджа, в котором держатели вращающихся элементов неподвижно и прочно закреплены на части тонерного картриджа и, таким образом, не могут быть легко и быстро демонтированы с целью замены вращающихся элементов картриджа. Сущность изобретения Первый аспект данного изобретения состоит в том, что способ восстановления картриджа для печати изображений включает использование тонерного картриджа, содержащего держатель вращающегося элемента, использование заменяющего вращающегося элемента, содержащего внутренний держатель,размещение вращающегося элемента вблизи держателя вращающегося элемента, введение внешней втулки в отверстие держателя вращающегося элемента и присоединение внешней втулки к внутреннему держателю. Другой аспект данного изобретения состоит в том, что способ восстановления тонерного картриджа включает использование тонерного картриджа, содержащего держатель вращающегося элемента с отверстием, использование заменяющего вращающегося элемента, содержащего внутреннюю втулку, размещение вращающегося элемента вблизи держателя вращающегося элемента и вытягивание по меньшей мере части внутренней втулки в отверстие держателя вращающегося элемента. Еще один аспект данного изобретения состоит в том, что способ восстановления тонерного картриджа включает использование тонерного картриджа, содержащего держатель вращающегося элемента-1 016957 с отверстием, использование сменного вращающегося элемента, размещение вращающегося элемента вблизи держателя вращающегося элемента и вставку по меньшей мере части вала через указанное отверстие держателя вращающегося элемента и, по меньшей мере, частично во вращающийся элемент. Еще один аспект данного изобретения состоит в том, что способ восстановления тонерного картриджа включает использование тонерного картриджа, имеющего держатель вращающегося элемента с отверстием, использование заменяющего вращающегося элемента, содержащего выдвижную втулку, по меньшей мере, частичное задвигание выдвижной втулки во внутреннюю полость вращающегося элемента, размещение вращающегося элемента вблизи держателя вращающегося элемента и освобождение выдвижной внешней втулки с обеспечением возможности ее вхождения в отверстие держателя вращающегося элемента. Еще один аспект данного изобретения состоит в том, что способ восстановления тонерного картриджа включает использование тонерного картриджа, имеющего держатель вращающегося элемента с отверстием, использование заменяющего вращающегося элемента, размещение вращающегося элемента вблизи держателя вращающегося элемента, размещение блока выдвижной втулки между вращающимся элементом и отверстием держателя вращающегося элемента и выдвижение выдвижной втулки с вхождением ее в зацепление с вращающимся элементом и держателем вращающегося элемента. Еще один аспект данного изобретения состоит в том, что способ восстановления тонерного картриджа включает использование тонерного картриджа, имеющего держатель вращающегося элемента с отверстием, удаление части держателя вращающегося элемента с образованием свободного места в указанном держателе, установку через указанное свободное место заменяющего вращающегося элемента в держателе вращающегося элемента и заполнение указанного свободного места в держателе вращающегося элемента. Еще один аспект данного изобретения состоит в том, что способ восстановления тонерного картриджа включает использование тонерного картриджа, имеющего держатель вращающегося элемента с отверстием, использование заменяющего вращающегося элемента с втулкой, выступающей из торца вращающегося элемента, вставку части втулки в отверстие держателя вращающегося элемента и установку распорного элемента между торцом вращающегося элемента и держателем вращающегося элемента. Еще один аспект данного изобретения состоит в том, что способ восстановления тонерного картриджа включает использование тонерного картриджа, имеющего первый и второй держатели фотобарабана, каждый из которых имеет отверстие, использование заменяющего вращающегося элемента с втулкой, выступающей из первого торца вращающегося элемента, вставку части втулки в отверстие первого держателя вращающегося элемента и установку буферного элемента между вторым торцом вращающегося элемента и вторым держателем вращающегося элемента. Еще один аспект данного изобретения состоит в том, что способ восстановления тонерного картриджа включает использование тонерного картриджа, имеющего держатель вращающегося элемента с отверстием, использование заменяющего вращающегося элемента с первой частью втулки, размещение вращающегося элемента вблизи держателя вращающегося элемента, вставку второй части втулки в указанное отверстие держателя вращающегося элемента и соединение первой части втулки со второй частью втулки. Еще один аспект данного изобретения состоит в том, что способ восстановления тонерного картриджа, содержащего блок сборника отработанного тонера, включает снятие с тонерного картриджа указанного блока, который содержит сборник отработанного тонера и глухие торцевые крышки, которые крепятся к сборнику таким образом, который не допускает простого и быстрого их снятия без повреждения сборника тонера, и установку нового блока сборника отработанного тонера. Еще один аспект данного изобретения состоит в том, что способ восстановления тонерного картриджа включает использование тонерного картриджа, имеющего первый и второй держатели вращающегося элемента, каждый из которых имеет отверстие, использование блока заменяющего вращающегося элемента, содержащего собственно вращающийся элемент и первую и вторую втулки и являющегося,по меньшей мере, частично разобранным, размещение вращающегося элемента между первым и вторым держателями вращающегося элемента и сборку частично разобранного блока вращающегося элемента. Более полное объяснение данного изобретения и других его особенностей и преимуществ будет приведено в последующем подробном описании со ссылкой на прилагаемые чертежи. Краткое описание чертежей На фиг. 1 показан вид в аксонометрии приводной стороны тонерного картриджа HP 2600 (HewlettPackard 2600); на фиг. 2 показан вид в аксонометрии неприводной стороны тонерного картриджа HP 2600; на фиг. 3 показан разрез фотобарабана и торцевых крышек тонерного картриджа HP 2600; на фиг. 3 А и 3 В показан вид в аксонометрии блока сборника отработанного тонера; на фиг. 4 показан разрез части фотобарабана в соответствии с первым аспектом данного изобретения; на фиг. 5 показан разрез части фотобарабана в соответствии с другим аспектом данного изобрете-2 016957 ния; на фиг. 6 показан разрез части фотобарабана в соответствии с еще одним аспектом данного изобретения; на фиг. 7-9 показаны виды в аксонометрии части фотобарабана в соответствии с другими аспектами данного изобретения; на фиг. 10 показан вид в аксонометрии альтернативного варианта осуществления фотобарабана согласно фиг. 7-9 в соответствии с еще одним аспектом данного изобретения; на фиг. 11 показан разрез части фотобарабана в соответствии с еще одним аспектом данного изобретения; на фиг. 12 показан разрез фотобарабана в соответствии с данным изобретением; на фиг. 13 показан разрез части фотобарабана в соответствии с еще одним аспектом данного изобретения; на фиг. 14 показан вид в аксонометрии фотобарабана с вырезом в соответствии с данным изобретением; на фиг. 15 показан разрез части фотобарабана перед установкой в соответствии с данным изобретением; на фиг. 16 показан разрез части фотобарабана согласно фиг. 15 после установки в соответствии с данным изобретением; на фиг. 17 показано приспособление для использования с фотобарабаном согласно фиг. 15 в соответствии с данным изобретением; на фиг. 18 показан разрез части фотобарабана в соответствии с одним аспектом данного изобретения; на фиг. 19 показан разрез укороченного фотобарабана в соответствии с данным изобретением; на фиг. 20 показан разрез укороченного фотобарабана в соответствии с еще одним аспектом данного изобретения; на фиг. 21 показан разрез фотобарабана перед установкой в соответствии с данным изобретением; на фиг. 22 показан разрез фотобарабана согласно фиг. 21 после установки в соответствии с данным изобретением; на фиг. 23 показан вид в аксонометрии приводной стороны блока сборника отработанного тонера; на фиг. 24 показан вид в аксонометрии неприводной стороны сборника отработанного тонера с удаленной частью держателя в соответствии с данным изобретением; на фиг. 25 показан вид в аксонометрии накладки торцевой крышки в соответствии с данным изобретением; на фиг. 26 показан вид в аксонометрии сменного блока сборника отработанного тонера в соответствии с данным изобретением; на фиг. 27 показан разрез части фотобарабана перед установкой в соответствии с данным изобретением и на фиг. 28 показан разрез части фотобарабана после установки в соответствии с данным изобретением. Подробное описание Последующее подробное описание предпочтительных вариантов осуществления изобретения поясняется сопровождающими чертежами, на которых проиллюстрированы специфичные особенности вариантов осуществления изобретения. В последующем описании раскрываются специфичные системы и способы восстановления, изготовления или ремонта тонерного картриджа, такого как картридж для принтера Hewlett-Packard 2600. Прочие типы картриджей, имеющие другие конструкции и процедуры ремонта, восстановления и работы других типов заменяемых компонентов для формирования изображения для различных типов печатающих устройств, таких как лазерные и струйные принтеры, копировальные устройства, факсимильные аппараты и т.п., не отступают от объема данного изобретения. Например,несмотря на то что последующее подробное описание относится к установке фотобарабанов, предложенные способы могут быть применимы также к другим типам вращающихся элементов, таких как барабаны и вращающиеся цилиндры картриджей для печати изображений, которые находятся в соответствующих удерживающих элементах картриджей. Следующее описание не ограничивает объем изобретения только описанными здесь вращающимися элементами. На фиг. 1 и 2 показаны виды в аксонометрии известного тонерного картриджа 100. Тонерный картридж 100 содержит, помимо прочих составляющих, блок 102 тонерного бункера и блок 104 сборника отработанного тонера. Блок 104 сборника отработанного тонера содержит сборник 106 тонера и фотобарабан 108. Фотобарабан 108 содержит цилиндрическую алюминиевую трубку, имеющую первую и вторую втулки 110 и 112, каждая из которых выступает наружу из торца фотобарабана 108. Вторая втулка 112 имеет трехгранный выступ 111, который используется принтером для вращения фотобарабана 108 в процессе печати. Фотобарабан 108 удерживается на месте глухой крышкой 114 ведущей стороны и глухой крышкой 116 неведущей стороны, которые содержат держатели соответственно 118 и 120 фотобарабана, называемые также держателями вращающегося элемента. Каждый из держателей 118 и 120 имеет-3 016957 цилиндрические отверстия соответственно 119 и 121, в которых расположены и удерживаются концы втулок 110 и 112 в процессе вращения фотобарабана 108. Цилиндрическое отверстие 121 держателя фотобарабана 120 имеет сужение на конце в виде буртика 122. Более наглядный вид взаимосвязи указанных элементов приведен на фиг. 3, где показан вид в разрезе части блока 104 сборника отработанного тонера,включая фотобарабан 108, глухую крышку 114 ведущей стороны и глухую крышку 116 неведущей стороны. См. также фиг. 3 А и 3 В, на которых показаны виды в аксонометрии блока 104 сборника отработанного тонера после извлечения из тонерного картриджа 100. Эти глухие крышки 114 и 116 крепятся к сборнику 106 тонера при помощи, помимо прочих способов, клеевого соединения, которое не допускает снятия любой из глухих крышек 114 и 116, не вызвав нежелательных повреждений самих крышек 114 и 116 и блока 104 сборника отработанного тонера. Как описано выше, такое повреждение может привести к дефектам печати после повторной сборки тонерного картриджа 100. Таким образом, необходимо удалить установленный фотобарабан и заменить его новым фотобарабаном, не повредив при этом крышки 114 и 116. Как описано в заявке на патент США 11/193944 под названием "Системы и способы восстановления печатающих элементов", поданной 28 июля 2005 г. и полностью включенной в данный документ посредством ссылки, для снятия установленных вращающихся элементов, таких как фотобарабан, может быть использован ряд соответствующих способов, которые вызывают нежелательные повреждения держателей вращающегося элемента, например крышек 114 и 116. После того как старый фотобарабан удален, должен быть установлен заменяющий фотобарабан. Данное изобретение обеспечивает системы и способы установки фотобарабана в тонерный картридж, имеющий глухие крышки, которые прочно крепятся к сборнику отработанного тонера или к другой части тонерного картриджа. В целом, способы, описанные ниже, могут применяться как к глухой крышке 114 ведущей стороны, так и к глухой крышке 116 неведущей стороны, или же к обеим крышкам. Например, применительно к крышке 114 может использоваться один способ, а применительно к крышке 116 может использоваться другой способ, или же может использоваться один и тот же способ применительно к крышке 114 и к крышке 116. На фиг. 4 показан разрез части блока 400 фотобарабана в соответствии с данным изобретением. Блок 400 содержит фотобарабан 402, внутренний держатель 404 и внешнюю втулку 406. Внутренний держатель 404 имеет такую форму, что может быть размещен во внутренней полости фотобарабана 402 и может удерживаться на месте при помощи клеевого соединения или каким-либо другим подходящим способом. Внутренний держатель 404 имеет резьбовое отверстие 408 и полость 410. Часть внутреннего держателя 404 может выступать наружу из внутренней полости фотобарабана 402. Внутренний держатель 404 может быть изготовлен из синтетической смолы способом литья под давлением. Внешняя втулка 406 имеет цилиндрическое тело 414, диаметр которого соответствует цилиндрическим отверстиям 119 или 121, и резьбовой выступ 412, диаметр резьбы которого соответствует диаметру резьбового отверстия 408. Внешняя втулка 406 имеет в целом цилиндрическую форму и может быть изготовлена из синтетической смолы способом литья под давлением. При установке в тонерный картридж фотобарабан 402 (вместе с внутренним держателем 404, вставленным в торец фотобарабана и закрепленным на месте) размещают в положении между держателями 118 и 120 фотобарабана. Внешнюю втулку 406 вставляют через соседнее цилиндрическое отверстие 119 или 121 в полость 410, а резьбовой выступ 412 ввинчивают в резьбовое отверстие 408, чтобы прикрепить внешнюю втулку 406 к внутреннему держателю 404. Могут использоваться клеи или резьбовые герметики, чтобы гарантировать, что внешняя втулка 406 не отвинтится в процессе работы тонерного картриджа. Чтобы облегчить установку на глухой крышке 116, буртик 122 держателя 120 фотобарабана может быть удален механической обработкой, если это необходимо. В соответствии с еще одним аспектом данного изобретения установка может быть выполнена сначала размещением внешней втулки 406 в цилиндрическом отверстии 119 или 121 и затем размещением фотобарабана 402 с внутренним держателем 404 в положении между держателями 118 и 120, и затем ввинчиванием резьбового выступа 412 в резьбовое отверстие 408. Внешняя втулка 406 может иметь дополнительный буртик 416, который входит во внутренний держатель 404, чтобы выровнять по центру внешнюю втулку 406 и гарантировать, что обеспечены соответствующие зазоры для надлежащей работы картриджа. Для установки другого конца фотобарабана 402 может использоваться тот же самый или альтернативный способ. Для правильной работы тонерного картриджа и предотвращения дефектов печати вследствие неравномерного вращения фотобарабана 402 должны быть сохранены качество несущей поверхности и концентричность между несущими поверхностями и осью вращения фотобарабана 402. На фиг. 5 показан разрез части блока 500 фотобарабана в соответствии с данным изобретением. Блок 500 содержит фотобарабан 502, внутренний держатель 504 и внешнюю втулку 506. Внутренний держатель 504 имеет такую форму, что может быть размещен во внутренней полости фотобарабана 502 и может удерживаться на месте при помощи клеевого соединения или каким-либо другим подходящим способом. Внутренний держатель 504 имеет одну или более проточек 508 и соединительное отверстие 510. В предпочтительном варианте осуществления изобретения проточка 508 выполнена в виде внутренней цилиндрической полости. Часть внутреннего держателя 504 может выступать наружу из внутренней полости фотобарабана 502. Внутренний держатель 504 может быть изготовлен из синтетической смолы способом литья под давлением. Внешняя втулка 506 имеет цилиндрическое тело 514, диаметр которого-4 016957 соответствует цилиндрическим отверстиям 119 и 121, и выступающий элемент 512, диаметр которого позволяет ему входить в проточку 508. Внешняя втулка 506 также имеет отверстие 516, которое центрируется с соединительным отверстием 510, когда внешняя втулка 506 вставляется во внутренний держатель 504. Внешняя втулка 506 может быть изготовлена из синтетической смолы способом литья под давлением. При установке в тонерный картридж, фотобарабан 502 (вместе с внутренним держателем 504,вставленным в торец барабана и закрепленным на месте) размещают на месте между держателями 118 и 120 фотобарабана. Внешнюю втулку 506 вставляют через соседнее цилиндрическое отверстие 119 или 121, а выступающий элемент 512 вводят в проточку 508. В отверстие 516 вставляют винт и ввинчивают его в соединительное отверстие 510, чтобы прикрепить внешнюю втулку 506 к внутреннему держателю 504. Могут использоваться клеи или резьбовые герметики, чтобы гарантировать, что внешняя втулка 506 не отвинтится в процессе работы тонерного картриджа. Чтобы облегчить установку на глухой крышке 116, буртик 122 держателя 120 фотобарабана может быть удален механической обработкой, если это необходимо. В соответствии с еще одним аспектом данного изобретения установка может быть выполнена сначала размещением внешней втулки 506 в цилиндрическом отверстии 119 или 121 и затем размещением фотобарабана 502 с внутренним держателем 504 в положении между держателями 118 и 120, и затем введением внешней втулки 506 во внутренний держатель 504. Для установки другого конца фотобарабана 502 может использоваться тот же самый или альтернативный способ. Для правильной работы тонерного картриджа и предотвращения дефектов печати вследствие неравномерного вращения фотобарабана 502 должны быть сохранены качество несущей поверхности и концентричность между несущими поверхностями и осью вращения фотобарабана 502. На фиг. 6 показан разрез части блока 600 фотобарабана в соответствии с данным изобретением. Блок 600 содержит фотобарабан 602, внутренний держатель 604 и внешнюю втулку 606. На фиг. 6 часть держателей 118 или 120 показана пунктирными линиями. Внутренний держатель 604 имеет такую форму, что может быть размещен во внутренней полости фотобарабана 602 и может удерживаться на месте при помощи клеевого соединения или каким-либо другим подходящим способом. Внутренний держатель 604 имеет соединительное отверстие 610, расположенное по центру торцевой поверхности 608. В предпочтительном варианте торцевая поверхность 608 внутреннего держателя 604 является плоской, но могут иметь место и другие конфигурации поверхности, приспособленные для соединения с внешней втулкой 606. Внутренний держатель 604 также имеет конструктивные элементы 605, которые обеспечивают ему дополнительную поддержку и жесткость. Часть внутреннего держателя 604 может выступать наружу из внутренней полости фотобарабана 602. Внутренний держатель 604 может быть изготовлен из синтетической смолы способом литья под давлением. Внешняя втулка 606 имеет цилиндрическое тело 614,диаметр которого соответствует цилиндрическим отверстиям 119 и 121, и буртик 612 с торцевой поверхностью 613, предназначенной для соединения с торцевой поверхностью 608 внутреннего держателя 604. Внешняя втулка 606 имеет также отверстие 616, которое центруется с соединительным отверстием 610,когда внешняя втулка 606 должным образом размещается рядом с внутренним держателем 604. Внешняя втулка 606 может быть изготовлена из синтетической смолы способом литья под давлением. При установке в тонерный картридж внешнюю втулку 606 вводят через соседнее цилиндрическое отверстие 119 или 121, а фотобарабан 602 (вместе с внутренним держателем 604, вставленным в торец барабана) размещают в положении между держателями 118 и 120 таким образом, что поверхность 613 примыкает к торцевой поверхности 608, а отверстие 616 центруется с соединительным отверстием 610. Винт 620 вставляют в отверстие 616 и ввинчивают в соединительное отверстие 610, чтобы прикрепить внешнюю втулку 606 к внутреннему держателю 604. Могут использоваться клеи или резьбовые герметики, чтобы гарантировать, что внешняя втулка 606 не отвинтится в процессе работы тонерного картриджа. Для установки другого конца фотобарабана 602 может использоваться тот же самый или альтернативный способ. Для правильной работы тонерного картриджа и предотвращения дефектов печати вследствие неравномерного вращения фотобарабана 602 должны быть сохранены качество несущей поверхности и концентричность между несущими поверхностями и осью вращения фотобарабана 602. На фиг. 7-9 показаны виды в аксонометрии блока 700 фотобарабана в соответствии с данным изобретением. Блок 700 содержит фотобарабан 702, внутренний держатель 704, внешнюю втулку 706 и пружину 707. Внутренний держатель 704 имеет такую форму, что может быть размещен во внутренней полости фотобарабана 702 и может удерживаться на месте при помощи клеевого соединения или какимлибо другим подходящим способом. Внутренний держатель 704 имеет противоположные пазы 708 (также называемые "J-каналы" из-за своей формы) и плоское основание 710, чтобы удерживать пружину 707 внутри держателя 704. Часть внутреннего держателя 704 может выступать наружу из внутренней полости фотобарабана 702. Внутренний держатель 704 может быть изготовлен из синтетической смолы способом литья под давлением. Внешняя втулка 706 имеет цилиндрическое тело 714, диаметр которого соответствует цилиндрическим отверстиям 119 или 121, удлинительную часть 712, диаметр которой соответствует отверстию внутреннего удерживающего элемента 704, и противоположные выступы 713, размеры которых соответствуют противоположным пазам 708. Внешняя втулка 706 может также иметь трехгранный выступ 705. Внешняя втулка 706 имеет в целом цилиндрическую форму и может быть изготовлена из синтетической смолы способом литья под давлением. При сборке блока 700 внутренний держатель-5 016957 704 вставляют в фотобарабан 702 и приклеивают на месте, как показано на фиг. 8. Затем пружину 707 размещают внутри держателя 704 и удерживают основанием 710. Затем внешнюю втулку 706 вставляют во внутренний держатель 704, при этом выступы 713 выравнивают с пазами 708. Надавливают на внешнюю втулку 706 до тех пор, пока пружина 707 не сожмется до такой степени, что внешняя втулка 706 сможет повернуться и заблокироваться на месте во внутреннем держателе 704, как показано на фиг. 9. При установке в тонерный картридж внешнюю втулку 706 вдавливают во внутренний держатель 704. Блок 700 фотобарабана размещают в положении между держателями 118 и 120. После этого внешняя втулка 706 освобождается, и пружина 707 выдвигает внешнюю втулку 706 через соседнее цилиндрическое отверстие 119 или 121 в соответствующее рабочее положение. Для установки другого конца фотобарабана 702 может использоваться тот же самый или альтернативный способ. Для правильной работы тонерного картриджа и предотвращения дефектов печати вследствие неравномерного вращения фотобарабана 702 должны быть сохранены качество несущей поверхности и концентричность между несущими поверхностями и осью вращения фотобарабана 702. На фиг. 10 показан вид в аксонометрии блока 1000 фотобарабана в соответствии с данным изобретением. Данный блок 1000 является альтернативным вариантом осуществления блока 700 фотобарабана. Блок 1000 содержит фотобарабан 1002, внутренний держатель 1004, внешнюю втулку 1006, пружину 1007, упорную вставку 1010 и винт 1009 на четверть оборота. Внутренний держатель 1004 имеет такую форму, что может быть размещен во внутренней полости фотобарабана 1002. Внутренний держатель 1004 имеет противоположные пазы 1008. Упорная вставка 1010 имеет такую форму, что может быть размещена во внутренней полости фотобарабана 1002 и может соединяться с внутренним держателем 1004. Упорная вставка 1010 имеет блокирующее отверстие 1011, предназначенное для контакта с соединительным элементом, например с винтом 1009. Часть внутреннего держателя 1004 может выступать наружу из внутренней полости фотобарабана 1002, когда блок 1000 собран. Внутренний держатель 1004 может быть изготовлен из синтетической смолы способом литья под давлением. Внешняя втулка 1006 имеет цилиндрическое тело 1014, диаметр которого соответствует цилиндрическим отверстиям 119 или 121, удлинительную часть 1012, диаметр которой соответствует отверстию внутреннего держателя 1004,и противоположные выступы 1013, размеры которых соответствуют противоположным пазам 1008. Внешняя втулка 1006 имеет в целом цилиндрическую форму и может быть изготовлена из синтетической смолы способом литья под давлением. Для сборки блока 1000 фотобарабана внешнюю втулку 1006 вставляют во внутренний держатель 1004, так что выступы 1013 выровнены с пазами 1008. Пружину 1007 размещают во внутреннем удерживающем элементе 1004. Затем, например, при помощи клеевого соединения к основанию внутреннего держателя 1004 присоединяют упорную вставку 1010 таким образом, что пружина 1007 располагается между внешней втулкой 1006 и упорной вставкой 1010. Может использоваться опорный выступ (не показан) во внутреннем удерживающем элементе, чтобы обеспечить правильное расположение упорной вставки 1010. Запорный винт 1009 вставляют через отверстие 1020 во внешней втулке 1006. К внешней втулке 1006 прикладывают усилие, чтобы заставить внешнюю втулку 1006 войти в держатель 1004, пока пружина 1007 не сожмется в достаточной степени, чтобы винт 1009 имел возможность повернуться и войти в блокирующую отверстие 1011 для осуществления блокировки. Собранную таким образом подсистему затем крепят при помощи, например, клеевого соединения внутри фотобарабана 1002 с образованием блока 1000. При установке в тонерном картридже блок 1000 размещают в положении между держателями 118 и 120. Затем при помощи поворота запорного винта 1009 и в результате выхода его из блокирующего отверстия 1011 освобождают внешнюю втулку 1006. Пружина 1007 заставляет внешнюю втулку выдвигаться на определенную величину, задаваемую длиной пазов 1008. Для установки другого конца фотобарабана 1002 может использоваться тот же самый или альтернативный способ. Для правильной работы тонерного картриджа и предотвращения дефектов печати вследствие неравномерного вращения фотобарабана 702 должны быть сохранены качество несущей поверхности и концентричность между несущими поверхностями и осью вращения фотобарабана 1002. На фиг. 11 показан разрез части блока 1100 фотобарабана в соответствии с данным изобретением. Блок 1100 содержит фотобарабан 1102, внутренний держатель 1104 и внешнюю втулку 1106. Внутренний держатель 1104 имеет такую форму, что может быть размещен во внутренней полости фотобарабана 1102 и может удерживаться на месте при помощи клеевого соединения или каким-либо другим подходящим способом. Внутренний держатель 1104 может иметь полость 1110. Часть внутреннего держателя 1104 может выступать наружу из внутренней полости фотобарабана 1102. Внутренний держатель 1104 может быть изготовлен из синтетической смолы способом литья под давлением. Внешняя втулка 1106 имеет цилиндрическое тело 1114, диаметр которого соответствует цилиндрическим отверстиям 119 или 121, и выступ 1112, диаметр которого позволяет устанавливать его внутри полости 1110. Выступ 1112 может иметь один или более клеевых пазов 1107. Внешняя втулка 1106 имеет в целом цилиндрическую форму и может быть изготовлена из синтетической смолы способом литья под давлением. При установке в тонерный картридж фотобарабан 1102 (вместе с внутренним держателем 1104, вставленным в торец барабана и закрепленным на месте) размещают в положении между держателями 118 и 120. Внешнюю втулку 1106 вставляют через соседнее цилиндрическое отверстие 119 или 121 в полость 1110 и приклеивают к внутреннему держателю 1104, чтобы гарантировать, что внешняя втулка 1106 не сместится в про-6 016957 цессе работы тонерного картриджа. Чтобы облегчить установку на глухой крышке 116, буртик 122 держателя 120 может быть удален механической обработкой, если это необходимо. В соответствии с еще одним аспектом данного изобретения установка может быть выполнена сначала путем размещения внешней втулки 1106 в цилиндрическом отверстии 119 или 121, затем путем размещения фотобарабана 1102 с внутренним держателем 1104 в положении между держателями 118 и 120 фотобарабана и затем путем приклеивания выступа 1112 к внутреннему удерживающему элементу. Для установки другого конца фотобарабана 1102 может использоваться тот же самый или альтернативный способ. Для правильной работы тонерного картриджа и предотвращения дефектов печати вследствие неравномерного вращения фотобарабана 1102 должны быть сохранены качество несущей поверхности и концентричность между несущими поверхностями и осью вращения фотобарабана 1102. На фиг. 12 показан разрез блока 1200 фотобарабана в соответствии с данным изобретением. Блок 1200 содержит фотобарабан 1202, втулки 1204 и 1206, винты 1208 и 1210 и неподвижные элементы 1212 и 1214 с резьбовыми отверстиями. Каждая из втулок 1204 и 1206 имеет часть, диаметр которой позволяет вставлять ее внутрь фотобарабана 1202, и часть, диаметр которой позволяет вставлять ее в цилиндрические отверстия 119 и 121. Неподвижные элементы 1212 и 1214, каждый из которых имеет в центре резьбовое отверстие, крепят во внутренней полости фотобарабана 1202 в определенных местах. Затем в фотобарабан 1202 вставляют втулки 1204 и 1206. Винты 1208 и 1210 ввинчивают через центры втулок 1204 и 1206 и неподвижных элементов 1212 и 1214. При установке в тонерный картридж, винты завинчивают при помощи отвертки или другого приспособления для завинчивания и втягивают втулки 1204 и 1206 до такой степени, чтобы дать возможность фотобарабану 1102 разместиться в положении между держателями 118 и 120. Затем для вращения винтов 1208 и 1210 и для введения втулок 1204 и 1206 в соответствующее положение в отверстия 119 и 121 используют приспособление для завинчивания. Винты 1208 и 1210 могут иметь стопорное устройство, чтобы фиксировать положение винтов после введения втулок 1204 и 1206 в отверстия. Может также использоваться альтернативный способ для установки одного конца фотобарабана 1202. Например, один конец фотобарабана может иметь фиксировано установленную втулку, а другой конец может иметь выдвижную втулку, как описано выше. Для правильной работы тонерного картриджа и предотвращения дефектов печати вследствие неравномерного вращения фотобарабана 1102 должны быть сохранены качество несущей поверхности и концентричность между несущими поверхностями и осью вращения фотобарабана 1102. На фиг. 13 показан разрез части блока 1300 фотобарабана в соответствии с данным изобретением. Блок 1300 содержит фотобарабан 1302, внутренний держатель 1304 и внешнюю втулку 1306. Внутренний держатель 1304 имеет такую форму, что может быть размещен во внутренней полости фотобарабана 1302 и может удерживаться на месте при помощи клеевого соединения или каким-либо другим подходящим способом. Внутренний держатель 1304 имеет ряд отверстий 1308. Часть внутреннего держателя 1304 может выступать наружу из внутренней полости фотобарабана 1302. Внутренний держатель 1304 может быть изготовлен из синтетической смолы способом литья под давлением. Внешняя втулка 1306 имеет цилиндрическое тело 1314, диаметр которого соответствует цилиндрическим отверстиям 119 или 121, и ряд выступов-защелок 1312, размеры которых позволяют им входить в отверстия 1308. Внешняя втулка 1306 имеет цилиндрическую форму и может быть изготовлена из синтетической смолы способом литья под давлением. При установке в тонерный картридж фотобарабан 1302 (вместе с внутренним держателем 1304, вставленным в торец барабана и закрепленным в этом положении) размещают в положении между держателями 118 и 120. Внешнюю втулку 1306 вставляют через соседнее цилиндрическое отверстие 119 или 121, так что выступы-защелки 1312 проталкивают через отверстия 1308, и они блокируются на месте. Совместно с выступами-защелками 1312 могут использоваться клеевые соединения или какие-либо фиксирующие элементы, чтобы гарантировать, что внешняя втулка 1306 не сдвинется в процессе работы тонерного картриджа. Чтобы облегчить установку на глухой крышке 116, буртик 122 держателя 120 может быть удален механической обработкой, если это необходимо. В соответствии с еще одним аспектом данного изобретения установка может быть выполнена сначала путем размещения внешней втулки 1306 в цилиндрическом отверстии 119 или 121 и затем путем размещения фотобарабана 1302 с внутренним держателем 1304 в положении между держателями 118 и 120 и затем введения выступов-защелок 1312 в отверстия 1308. Для установки другого конца фотобарабана 1302 может использоваться тот же самый или альтернативный способ. Для правильной работы тонерного картриджа и предотвращения дефектов печати вследствие неравномерного вращения фотобарабана 1302 должны быть сохранены качество несущей поверхности и концентричность между несущими поверхностями и осью вращения фотобарабана 1302. На фиг. 14 показан вид в аксонометрии блока 1400 фотобарабана в соответствии с еще одним аспектом данного изобретения. Блок 1400 содержит фотобарабан 1402 и внутренний вал 1404 с центральным каналом 1408. На фиг. 14 часть фотобарабана 1402 изображена с вырезом, чтобы показать внутренний вал 1404. Внутренний вал 1404 крепится внутри фотобарабана 1402 при помощи клеевого соединения или каким-либо другим подходящим способом и может быть изготовлен из синтетической смолы способом литья под давлением. Центральный канал 1408 имеет такой диаметр, чтобы в него могла входить удлиненная втулка 1406. Втулка 1406 имеет цилиндрическое тело, диаметр которого позволяет ему-7 016957 входить в цилиндрические отверстия 119 или 121 и которое может быть изготовлено из синтетической смолы способом литья под давлением. При установке в тонерный картридж фотобарабан 1402 с внутренним валом 1404 размещают в положении между держателями 118 и 120. Затем вставляют втулку 1406 через одно из цилиндрических отверстий 119 или 121 и закрепляют на своем месте при помощи клеевого соединения или каким-либо другим подходящим способом. Чтобы облегчить установку на глухой крышке 116, буртик 122 держателя 120 может быть удален механической обработкой, если это необходимо. Для правильной работы тонерного картриджа и предотвращения дефектов печати вследствие неравномерного вращения фотобарабана 1402 должны быть сохранены качество несущей поверхности и концентричность между несущими поверхностями и осью вращения фотобарабана 1402. На фиг. 15 показан разрез части блока 1500 фотобарабана перед началом установки в соответствии с данным изобретением. На фиг. 16 показан разрез блока 1500 после установки в соответствии с данным изобретением. Блок 1500 содержит фотобарабан 1502, внутренний держатель 1504 и выдвижную втулку 1506. Внутренний держатель 1504 имеет такую форму, что может быть размещен во внутренней полости фотобарабана 1502 и может удерживаться на месте при помощи клеевого соединения или каким-либо другим подходящим способом. Внутренний держатель 1504 имеет предпочтительно цилиндрическую форму и имеет выступ 1508, который проходит во внутренний держатель 1504. Часть внутреннего держателя 1504 может выступать наружу из внутренней полости фотобарабана 1502. Внутренний держатель 1504 может быть изготовлен из синтетической смолы способом литья под давлением. Выдвижная втулка 1506 имеет цилиндрический участок 1514, диаметр которого соответствует цилиндрическим отверстиям 119 или 121, и участок 1512, диаметр которого позволяет ему входить в отверстие внутреннего держателя 1504. Выдвижная втулка 1506 также имеет две канавки 1518 и 1520, размеры которых позволяют входить в них выступу 1508 внутреннего держателя 1504. В паз 1522 может входить приспособление 1700,показанное на фиг. 17, предназначенное для регулировки положения выдвижной втулки 1506. Выдвижная втулка 1506 может быть изготовлена из синтетической смолы способом литья под давлением. При установке в тонерный картридж внутренний держатель 1504 вставляют в торец фотобарабана 1502 и закрепляют в этом положении предпочтительно при помощи клеевого соединения. Затем выдвижную втулку 1506 вводят во внутренний держатель 1504 в положение, в котором выступ 1508 входит в канавку 1520, как это показано на фиг. 15. Блок 1500 фотобарабана размещают в положении между держателями 118 и 120. Приспособление 1700 вставляют через соседнее цилиндрическое отверстие 119 или 121, и оно входит в зацепление с пазом 1522. Затем приспособлением 1700 перемещают выдвижную втулку в цилиндрическое отверстие 119 или 121 в положение, в котором выступ 1508 входит в канавку 1518. Могут использоваться клеевые соединения или какие-либо фиксирующие элементы, чтобы гарантировать, что выдвижная втулка 1506 не сдвинется в процессе работы тонерного картриджа. Для установки другого конца фотобарабана 1502 может использоваться тот же самый или альтернативный способ. Для правильной работы тонерного картриджа и предотвращения дефектов печати вследствие неравномерного вращения фотобарабана 1502 должны быть сохранены качество несущей поверхности и концентричность между несущими поверхностями и осью вращения фотобарабана 1502. На фиг. 18 показан разрез части блока 1800 фотобарабана в соответствии с еще одним аспектом данного изобретения. Блок 1800 содержит фотобарабан 1802, внутренний держатель 1804 и внешнюю втулочную часть 1806. Внутренний держатель 1804 имеет такую форму, что может быть размещен во внутренней полости фотобарабана 1802 и может удерживаться на месте при помощи клеевого соединения или каким-либо другим подходящим способом. Внутренний держатель 1804 имеет выступающий элемент 1808, который действует как часть втулки. Внутренний держатель 1804 может также иметь конструктивные элементы 1805, которые обеспечивают его дополнительную поддержку и жесткость. Держатель 1804 может быть изготовлен из синтетической смолы способом литья под давлением. Внешняя втулочная часть 1806 имеет тело, которое образует целую законченную втулку после его совмещения с выступающим элементом 1808. В соответствии с одной особенностью данного изобретения внешняя часть 1806 может иметь трехгранный выступ. Внешняя втулка 1806 имеет в целом цилиндрическую форму и может быть изготовлена из синтетической смолы способомлитья под давлением. При установке в тонерный картридж фотобарабан 1802 (вместе с внутренним держателем 1804, вставленным в торец барабана) размещают в положении между держателями 118 и 120, так что выступающий элемент 1808 проходит в направлении к соседнему цилиндрическому отверстию 119 или 121. Затем на выступающем элементе 1808 закрепляют внешнюю втулочную часть 1806, например, при помощи клея или фиксирующих элементов, чтобы таким образом сформировать законченную втулку. Чтобы облегчить установку на глухой крышке 116, буртик 122 держателя 120 может быть удален механической обработкой, если это необходимо. Для установки другого конца фотобарабана 1802 может использоваться тот же самый или альтернативный способ. Для правильной работы тонерного картриджа и предотвращения дефектов печати вследствие неравномерного вращения фотобарабана 1802 должны быть сохранены качество несущей поверхности и концентричность между несущими поверхностями и осью вращения фотобарабана 1802. Для некоторых устройств печати изображений, таких как принтер Hewlett-Packard 2600, можно использовать для замены фотобарабан, длина которого короче, чем у фотобарабана, первоначально устанавливаемого изготовителем. Такой укороченный фотобарабан допускал бы более легкую его установку-8 016957 между установленными глухими крышками. При этом положение укороченного фотобарабана должно быть точно выверено относительно бумагопроводящего тракта принтера. Например, укороченный фотобарабан не должен соприкасаться ни с одной из глухих крышек и не должен оставаться, таким образом,большой промежуток между другим концом фотобарабана и противоположной глухой крышкой. В частности, для Hewlett-Packard 2600 изготовитель предусматривает у фотобарабана область печати длиной приблизительно 25,7 см (10,1 дюйм). Возможно использовать укороченный заменяющий фотобарабан,длина которого на 10,4 см (4,1 дюйм) короче, и таким образом облегчить установку фотобарабана, не ухудшая эффективности печати тонерного картриджа. На фиг. 19 показан разрез части блока 1900 фотобарабана в соответствии с данным изобретением. Блок 1900 содержит фотобарабан 1902 и раздвижную втулку 1904. В предпочтительном варианте длина фотобарабана 1902 короче, чем длина фотобарабана, первоначально устанавливаемого изготовителем. Как показано на фиг. 19, раздвижная втулка 1904 имеет первую часть 1906, вторую часть 1908 и пружину 1910, которая расположена между двумя частями 1906 и 1908. Первая часть 1906 втулки имеет цилиндрическую форму и диаметр, позволяющий втулке входить в отверстия 119 или 121. Вторая часть 1908 втулки имеет цилиндрическую форму и диаметр, позволяющий втулке входить во внутреннюю полость фотобарабана 1902. Части 1906 и 1908 втулки могут быть изготовлены из синтетической смолы способом литья под давлением. При установке в тонерный картридж фотобарабан 1902 размещают в положении между держателями 118 и 120. Затем сжимающуюся втулку 1906 сжимают и размещают между соседним цилиндрическим отверстием 119 или 121 и торцом фотобарабана 1902. (Альтернативным образом, фотобарабан 1902 с втулкой 1906, предварительно установленной и сжатой, может быть размещен между держателями 118 и 120.) Затем втулку 1906 освобождают от усилия нажатия, и давление пружины 1910 перемещает первую часть 1904 втулки в цилиндрическое отверстие 119 или 121, а вторую часть втулки - во внутреннюю полость фотобарабана 1902. Для установки другого конца фотобарабана 1902 может использоваться тот же самый или альтернативный способ. Для правильной работы тонерного картриджа и предотвращения дефектов печати вследствие неравномерного вращения фотобарабана 1902 должны быть сохранены качество несущей поверхности и концентричность между несущими поверхностями и осью вращения фотобарабана 1902. На фиг. 20 показан разрез части блока 2000 фотобарабана после установки в соответствии с данным изобретением. Блок 2000 содержит фотобарабан 2002, внутренний удерживающий элемент 2004, задвигающуюся втулку 2006 и вставную жесткую проставку 2010. В предпочтительном варианте длина фотобарабана 2002 короче, чем длина фотобарабана, первоначально устанавливаемого изготовителем. Вставная жесткая проставка 2010 предпочтительно имеет круглую форму, вставляется плотно и крепится на валу 2008 наподобие пружинного упорного кольца. Внутренний держатель 2004 имеет такую форму, что может быть размещен во внутренней полости фотобарабана 2002 и может удерживаться на месте при помощи клеевого соединения или каким-либо другим подходящим способом. Внутренний держатель 2004 имеет предпочтительно цилиндрическую форму и имеет отверстие 2007, в которое вставляется осевая часть 2008 задвигающейся втулки 2006. Часть держателя 2004 может выступать наружу из внутренней полости фотобарабана 2002. Держатель 2004 может быть изготовлен из синтетической смолы способом литья под давлением. Втулка 2006 имеет цилиндрическую часть 2014, диаметр которой позволяет ей входить в цилиндрические отверстия 119 или 121, и осевую часть 2008, диаметр которой позволяет ей скользить в отверстии 2007. Втулка 2006 может быть изготовлена из синтетической смолы способом литья под давлением. При установке в тонерный картридж внутренний держатель 2004 (вместе с осью 2008 задвигающейся втулки 2006, вставленной в отверстие 2007) размещают в торце фотобарабана 2002 и закрепляют в этом положении предпочтительно при помощи клеевого соединения. Задвигающаяся втулка 2006 таким образом способна свободно перемещаться внутрь и наружу фотобарабана 2002. Блок 2000 фотобарабана размещают в положении между держателями 118 и 120. После этого задвигающуюся втулку 2006 вталкивают в цилиндрическое отверстие 119 или 121, после чего вставную жесткую проставку 2010 присоединяют к оси 2008, как показано на фиг. 20, для удержания фотобарабана 2002 в правильном положении для надлежащей работы тонерного картриджа. Для установки другого конца фотобарабана 2002 может использоваться тот же самый или альтернативный способ. Для правильной работы тонерного картриджа и предотвращения дефектов печати вследствие неравномерного вращения фотобарабана 2002 должны быть сохранены качество несущей поверхности и концентричность между несущими поверхностями и осью вращения фотобарабана 2002. Установка проставки, такой как вставная жесткая проставка 2010, может применяться с блоком фотобарабана, имеющим укороченную длину фотобарабана, и при необходимости обеспечить центрирование укороченного фотобарабана в соответствующем положении для правильной работы тонерного картриджа. Например, вставная жесткая проставка 2010 может использоваться с блоком 2100 фотобарабана, описанным ниже. На фиг. 21 показан разрез блока 2100 фотобарабана перед установкой в соответствии с данным изобретением. На фиг. 22 показано поперечное сечение блока 2100 после установки в соответствии с данным изобретением. Блок 2100 содержит фотобарабан 2102 и задвигающиеся втулки 2104 и 2106. В предпочтительном варианте длина фотобарабана 2102 короче, чем длина фотобарабана, первоначально устанавливаемого изготовителем. Каждая втулка 2104 и 2106 имеет втулочную и корпусную части, установ-9 016957 ленные по скользящей посадке внутри фотобарабана 2102. При установке в тонерном картридже блок 2100 с вжатыми втулками 2104 и 2106 размещают в положении между держателями 118 и 120, как показано на фиг. 21. После этого втулки 2104 и 2106 вводят в держатели 118 и 120 соответственно. Для фиксации фотобарабана в рабочем положении может опционально использоваться проставка, такая как вставная жесткая проставка 2010. В соответствии с еще одним аспектом данного изобретения может быть удалена часть глухой крышки 114, либо часть глухой крышки 116, либо части обеих глухих крышек 114 и 116, чтобы облегчить снятие существующего фотобарабана и установку заменяющего фотобарабана. На фиг. 23 показан вид в аксонометрии части глухой крышки 114 неведущей стороны блока 104 сборника отработанного тонера. Часть глухой крышки 114 может быть удалена для снятия фотобарабана 108. На фиг. 24 показан вид в аксонометрии крышки 114 неведущей стороны блока 104 с удаленной частью крышки 114. Часть крышки 114 может быть удалена, например, вырезанием или путем механической обработки. После того как эта часть крышки удалена, существующий фотобарабан 108 может быть извлечен, а рабочая область очищена от мусора. Затем на место удаленного фотобарабана устанавливают заменяющий фотобарабан. После этого должна быть восстановлена крышка 114, чтобы заменяющий фотобарабан мог вращаться и работать надлежащим образом. В соответствии с одной особенностью данного изобретения, как показано на фиг. 25, к крышке 114 может быть присоединена накладка 2500 соответствующей формы, чтобы закрыть удаленную часть крышки. Накладка 2500 может быть изготовлена способом литья под давлением или другими подходящими способами. Накладка 2500 может крепиться к крышке 114 винтами 2502 и 2504 при помощи клеевого соединения или каким-либо другим соответствующим способом. Использование винтов 2502 и 2504 позволит впоследствии облегчить процесс восстановления картриджа, так как уже будет иметься готовое решение для извлечения фотобарабана при следующей его замене. В крышке 114 могут быть просверлены направляющие отверстия для завинчивания винтов 2502 и 2504. Как вариант удаленная часть крышки может быть снова присоединена при помощи клеевого соединения, ультразвуковой сварки или какого-либо другого соответствующего способа. В качестве альтернативного способа держатели 118 и 120 могут быть удалены полностью, и затем при замене фотобарабана присоединяют заменяющие держатели вращающегося элемента. Например, закрепленная при помощи клеевого соединения втулка подшипника, удерживающая вращающийся вал подачи тонера, может быть снята при помощи средства для дезактивации клеевых соединений, позволяя таким образом снять втулку и заменить вращающийся вал подачи тонера. Для поддержания вращающегося вала подачи тонера могут использоваться существующая или новая втулка подшипника, и такие втулки могут быть прикреплены к тонерному картриджу 100 съемным способом, чтобы облегчить последующее восстановление картриджа. В соответствии с еще одним аспектом данного изобретения может быть сформирован новый блок сборника отработанного тонера, который заменит существующий блок 104 сборника отработанного тонера после его удаления. Блок 104 может быть удален из тонерного картриджа 100, не вызывая нежелательных повреждений последнего. На фиг. 26 показан вид в аксонометрии заменяющего блока 2600 сборника отработанного тонера в соответствии с данным изобретением. Блок 2600 содержит сборник 2602 отработанного тонера, глухую крышку 2604 ведущей стороны и глухую крышку 2606 неведущей стороны. Блок 2600 может в значительной степени соответствовать конструкции блока 104 сборника отработанного тонера, устанавливаемого фирмой-изготовителем комплектного оборудования (OEM), или же заменяющий блок 2600 может отличаться от оригинального блока 104 различными конструкционными или функциональными особенностями. Например, глухие крышки 2604 и 2606 могут быть присоединены к сборнику отработанного тонера винтами 2608 и 2610, защелками либо другими соответствующими способами, которые позволяют снимать глухие крышки 2604 и 2606 со сборника 2600, не нанося повреждений каким-либо узлам тонерного картриджа 100. Такие съемные глухие крышки 2604 и 2606 дают возможность производить замену фотобарабана, находящегося между глухими крышками, которые закреплены в рабочем положении и не являются легкосъемными, без использования способов восстановления, таких как способы, описанные выше, не нанося повреждений блоку сборника отработанного тонера. Альтернативно, одна глухая крышка, например глухая крышка 2606 неведущей стороны, может быть постоянно присоединена к сборнику 2602 отработанного тонера, а другая глухая крышка, например глухая крышка 2606 ведущей стороны, может быть присоединена к сборнику отработанного тонера каким-либо способом, например, винтами, который допускает легкое снятие глухой крышки. В соответствии с еще одним аспектом данного изобретения сборник 2602 отработанного тонера может иметь емкость большую, чем емкость оригинального OEM сборника отработанного тонера 106, допуская таким образом использование картриджем 100 большего количества тонера. Этот способ изготовления нового блока также может быть использован применительно к другим блокам, таким как, например, тонерный бункер картриджа 100, имеющий держатели вращающихся компонентов, типа вращающегося вала подачи тонера, которые закреплены в рабочем положении и не являются легкосъемными. На фиг. 27 показан разрез части блока 2700 фотобарабана до его установки в соответствии с данным изобретением. На фиг. 28 показан разрез части блока 2700 после установки в соответствии с данным изобретением. Блок 2700 содержит фотобарабан 2702, втулку 2706 и задвижной элемент 2708. Внешняя- 10016957 втулка 2706 имеет цилиндрическое тело 2714, диаметр которого позволяет ему входить в цилиндрические отверстия 119 или 121, и ряд раздвижных лапок 2712. Внешняя втулка также имеет центральный канал 2704. Втулка 2706 имеет в целом цилиндрическую форму и может быть изготовлена из синтетической смолы способом литья под давлением. Задвижной элемент 2708 имеет диаметр, позволяющий ему входить в центральный канал 2704. При установке в тонерный картридж фотобарабан 2702 размещают в положении между держателями 118 и 120. Внешнюю втулку 2706 вставляют через соседнее цилиндрическое отверстие 119 или 121 до положения, пока лапки 2712 не будут находиться внутри фотобарабана 2702. Затем задвижной элемент 2708 вставляют в центральный канал 2704, где он входит в контакт с лапками 2712 и заставляет их входить в контакт с внутренней полостью фотобарабана 2702, удерживая таким образом фотобарабан 2702 в рабочем положении. Могут использоваться клеевые соединения или какие-либо фиксирующие элементы, чтобы гарантировать, что внешняя втулка 2706 не сдвинется в процессе работы тонерного картриджа. Чтобы облегчить установку на глухой крышке 116, буртик 122 держателя 120 может быть удален механической обработкой, если это необходимо. В соответствии с еще одним аспектом данного изобретения установка может быть выполнена сначала размещением внешней втулки 2706 в цилиндрическом отверстии 119 или 121, размещением фотобарабана 2702 в положении между держателями 118 и 120 и последующей установкой задвижного элемента 2708. Для установки другого конца фотобарабана 2702 может использоваться тот же самый или альтернативный способ. Для правильной работы тонерного картриджа и предотвращения дефектов печати вследствие неравномерного вращения фотобарабана 2702 должны быть сохранены качество несущей поверхности и концентричность между несущими поверхностями и осью вращения фотобарабана 2702. Хотя выше проиллюстрированы и описаны отдельные варианты осуществления изобретения, специалисты должны понимать, что для достижения тех же целей можно заменять описанные варианты компоновки другими вариантами конструкции и что изобретение имеет и другие применения в других ситуациях. Предполагается, что эта заявка охватывает любые модификации или изменения данного изобретения. Например, предложенные способы могут использоваться для замены вращающегося вала подачи тонера или вращающегося элемента другого типа, удерживаемого одним или большим числом удерживающих элементов. Следующие пункты формулы изобретения никоим образом не ограничивают объем изобретения описанными здесь отдельными вариантами конструкции. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Способ замены вращающегося элемента, представляющего собой барабан, цилиндр или вал, в картридже (100) для печати изображений, содержащем несъемные держатели (118, 120) для вращающегося элемента, имеющие, каждый, установочное отверстие (119, 121), включающий удаление вращающегося элемента (108) из картриджа без повреждения держателей (118, 120) и стенок указанных отверстий (119, 121); размещение заменяющего вращающегося элемента (402, 502, 1102, 1302), содержащего внутренний держатель (404, 504, 1104, 1304), вблизи обоих несъемных держателей (118, 120) и установку его в них с использованием внешних установочных втулок, при этом указанную установку по меньшей мере в один несъемный держатель (118) осуществляют путем введения одной из внешних установочных втулок (406, 506, 1106, 1306) в установочное отверстие(119, 121) одного из указанных несъемных держателей (118, 120) с внешней стороны этого держателя; прикрепления внешней установочной втулки (406, 506, 1106, 1306) к соответствующему внутреннему держателю (404, 504, 1104, 1304). 2. Способ по п.1, который осуществляют с использованием внутренних держателей (404, 504, 1104,1304), каждый из которых частично выступает из внутренней части заменяющего вращающегося элемента (402, 502, 1102, 1302). 3. Способ по п.1, в котором введение внешней втулки (406, 506, 1106, 1306) в установочное отверстие (119, 121) выполняют перед указанным размещением заменяющего вращающегося элемента (402,502, 1102, 1302) вблизи обоих несъемных держателей (118, 120). 4. Способ замены вращающегося элемента, представляющего собой барабан, цилиндр или вал, в картридже (100) для печати изображений, содержащем несъемные держатели (118, 120) для вращающегося элемента, имеющие, каждый, установочное отверстие (119, 121), включающий удаление вращающегося элемента (108) из картриджа без повреждения держателей (118, 120) и стенок указанных отверстий (119, 121); размещение заменяющего вращающегося элемента (1202), содержащего внутренние держатели(1204 и 1206), с установочной частью вблизи обоих несъемных держателей (118, 120) и установку его в них с использованием указанных внутренних держателей, при этом указанную установку по меньшей мере в один несъемный держатель (118) осуществляют путем вытягивания одного из внутренних держателей (1204 и 1206) из заменяющего вращающегося элемента (1202) до захода установочной части этого внутреннего держателя в установочное отверстие (119,121) одного из указанных несъемных держателей (118, 120) с внутренней стороны этого несъемного- 11016957 держателя; фиксации внутреннего держателя (1204 и 1206) относительно заменяющего вращающегося элемента (1202). 5. Способ замены вращающегося элемента, представляющего собой барабан, цилиндр или вал, в картридже (100) для печати изображений, содержащем несъемные держатели (118, 120) для вращающегося элемента, имеющие, каждый, установочное отверстие (119, 121), включающий удаление вращающегося элемента (108) из картриджа без повреждения держателей (118, 120) и стенок указанных отверстий (119, 121); размещение заменяющего вращающегося элемента (702, 1002), содержащего раздвижную в осевом направлении втулку (704, 1004), вблизи обоих несъемных держателей (118, 120) и установку его в них с использованием указанных втулок, при этом указанную установку по меньшей мере в один несъемный держатель (118) осуществляют путем выдвигания одной из раздвижных в осевом направлении втулок (704, 1004) посредством пружины(707, 1007) в установочное отверстие (119, 121) одного из указанных несъемных держателей (118, 120) с внутренней стороны этого несъемного держателя; фиксации втулки (704, 1004) относительно заменяющего вращающегося элемента (702, 1002). 6. Способ замены вращающегося элемента, представляющего собой барабан, цилиндр или вал, в картридже (100) для печати изображений, содержащем несъемные держатели (118, 120) для вращающегося элемента, имеющие, каждый, установочное отверстие (119, 121), включающий удаление вращающегося элемента (108) из картриджа без повреждения держателей (118, 120) и стенок указанных отверстий (119, 121); размещение заменяющего вращающегося элемента (1402), содержащего внутренний вал (1404) с центральным каналом (1408), вблизи обоих несъемных держателей (118, 120) между ними и установку его в них с внутренней стороны несъемных держателей, при этом указанную установку по меньшей мере в один несъемный держатель (118) осуществляют путем частичного введения удлиненной втулки (1406) через указанное отверстие (119) несъемного держателя (118) с внешней стороны этого держателя в центральный канал (1408); закрепления удлиненной втулки (1406) на месте в центральном канале (1408). 7. Способ по п.6, в котором одна часть внутреннего вала (1404) имеет втулку с такими размерами,что она может входить в указанное отверстие (119) несъемного держателя (118) для вращающегося элемента (1402) с возможностью вращения. 8. Способ замены вращающегося элемента, представляющего собой барабан, цилиндр или вал, в картридже (100) для печати изображений, содержащем несъемные держатели (118, 120) для вращающегося элемента, имеющие, каждый, установочное отверстие (119, 121), включающий удаление вращающегося элемента (108) из картриджа без повреждения держателей (118, 120) и стенок указанных отверстий (119, 121); размещение заменяющего вращающегося элемента (1802), содержащего внутренние держатели(1804), каждый из которых имеет выступающий элемент (1808), который действует как часть втулки, в положении между держателями (118) и (120), при этом указанную установку по меньшей мере в один несъемный держатель (118) осуществляют путем введения выступающего элемента (1808) в установочное отверстие (119, 121) одного из указанных несъемных держателей (118, 120) с внутренней стороны этого держателя; фиксации на выступающем элементе (1808) внешней втулочной части (1806) с внешней стороны держателя, так что после совмещения внешней втулочной части (1806) с выступающим элементом (1808) образуется целая законченная втулка. 9. Способ замены вращающегося элемента, представляющего собой барабан, цилиндр или вал, в картридже (100) для печати изображений, содержащем несъемные держатели (118, 120) для вращающегося элемента, имеющие, каждый, установочное отверстие (119, 121), включающий удаление вращающегося элемента (108) из картриджа без повреждения держателей (118, 120) и стенок указанных отверстий (119, 121); по меньшей мере, частичное задвигание выдвижной втулки (1506) внутрь вращающегося элемента(1502), содержащего внутренние держатели (1504); введение выдвижной втулки (1506), имеющей две канавки (1518, 1520), во внутренний держатель(1504), имеющий выступ (1508) для захода во внутренний держатель (1504) в положение, в котором выступ (1508) входит в канавку (1520); размещение заменяющего вращающегося элемента (1502) вблизи обоих несъемных держателей(118, 120) с внутренней стороны этих держателей и установку его в них с использованием указанных внутренних держателей, при этом указанную установку по меньшей мере в один несъемный держатель(118) осуществляют путем перемещения выдвижной втулки (1506) в установочное отверстие (119, 121) одного из указанных несъемных держателей (118, 120) с внутренней стороны этого держателя в положение, в котором выступ (1508) входит в канавку (1518). 10. Способ замены вращающегося элемента, представляющего собой барабан, цилиндр или вал, в- 12016957 картридже (100) для печати изображений, содержащем несъемные держатели (118, 120) для вращающегося элемента, имеющие, каждый, установочное отверстие (119, 121), включающий удаление вращающегося элемента (108) из картриджа без повреждения держателей (118, 120) и стенок указанных отверстий (119, 121); размещение заменяющего вращающегося элемента (2702), содержащего внутренние держатели(2704), состоящие из втулок (2706) с раздвижными лапками (2712) и задвижных элементов (2708), вблизи обоих несъемных держателей (118, 120) и установку его в них с использованием указанных внутренних держателей, при этом указанную установку по меньшей мере в один несъемный держатель (118) осуществляют путем введения втулки (2706) в установочное отверстие (119, 121) одного из указанных несъемных держателей (118, 120) с внешней стороны этого несъемного держателя в положениие, в котором выступы(2712) будут находиться внутри заменяющего вращающегося элемента (2702); введения задвижного элемента (2708) в центральный канал втулки (2706) с вхождением его в контакт с лапками (2712), расширения лапок (2712) втулки (2706) с вхождением их во взаимодействие с заменяющим вращающимся элементом (2702) и несъемным держателем (118), удерживая, таким образом,заменяющий вращающийся элемент (2702) в картридже (100). 11. Способ замены вращающегося элемента, представляющего собой барабан, цилиндр или вал, в картридже (100) для печати изображений, содержащем несъемные держатели (118, 120) для вращающегося элемента, имеющие, каждый, установочное отверстие (119, 121), включающий удаление вращающегося элемента (108) из картриджа без повреждения держателей (118, 120) и стенок указанных отверстий (119, 121); размещение заменяющего вращающегося элемента (2002), содержащего внутренние держатели(2004), вблизи обоих несъемных держателей (118, 120) и установку его в них с использованием указанных внутренних держателей, при этом указанную установку по меньшей мере в один несъемный держатель (118) осуществляют путем размещения внутреннего держателя (2004) вместе с осью (2008) задвигающейся втулки (2006), проходящей от торца заменяющего вращающегося элемента (2002), и закрепления его в этом положении; введения части задвигающейся втулки (2006) в установочное отверстие (119, 121) одного из указанных несъемных держателей (118, 120) с внешней стороны этого держателя и присоединения распорного элемента (2010) к оси (2008) между указанным торцом вращающегося элемента (2002) и одним из указанных несъемных держателей (118, 120) с внутренней стороны этого держателя. 12. Способ по п.11, в котором распорный элемент (2010) удерживает заменяющий вращающийся элемент (2002) в фиксированном положении с возможностью вращения по отношению к несъемному держателю (118) для вращающегося элемента (2002). 13. Способ по п.11, в котором длина заменяющего вращающегося элемента (2002) меньше длины заменяемого вращающегося элемента (108), прежде удаленного из указанного картриджа (100). 14. Способ замены вращающегося элемента, представляющего собой барабан, цилиндр или вал, в картридже (100) для печати изображений, содержащем несъемные держатели (118, 120) для вращающегося элемента, имеющие, каждый, установочное отверстие (119, 121), включающий удаление вращающегося элемента (108) из картриджа без повреждения держателей (118, 120) и стенок указанных отверстий (119, 121); введение внешней втулки (606) с отверстием (616) и цилиндрическим телом (614), диаметр которого соответствует установочным отверстиям (119, 121), через соседнее установочное отверстие (119 или 121) с внутренней стороны указанного несъемного держателя (118 или 120); при этом установку вращающегося элемента (602) по меньшей мере в один несъемный держатель (118) осуществляют путем размещения заменяющего вращающегося элемента (602), содержащего внутренний держатель(604), имеющий соединительное отверстие (610) и вставленный в торец заменяющего вращающегося элемента (602), в положение между держателями (118 и 120) так, что соединительное отверстие (610) центруется с отверстием (616) внешней втулки (606); вставления винта (620) в отверстие (616) внешней втулки (606) с внешней стороны несъемного держателя (118 или 120) и ввинчивания его в соединительное отверстие (610), чтобы прикрепить внешнюю втулку (606) к внутреннему держателю (604). 15. Способ замены вращающегося элемента, представляющего собой барабан, цилиндр или вал, в картридже (100) для печати изображений, содержащем несъемные держатели (118, 120) для вращающегося элемента, имеющие, каждый, установочное отверстие (119, 121), включающий удаление вращающегося элемента (108) из картриджа без повреждения держателей (118, 120) и стенок указанных отверстий (119, 121); размещение заменяющего вращающегося элемента (1902), содержащего раздвижную втулку (1904),имеющую первую часть (1906), вторую часть (1908) и пружину (1910), которая расположена между указанными двумя частями (1906) и (1908), вблизи обоих несъемных держателей (118, 120) и установку его в них с использованием указанной раздвижной втулки, при этом указанную установку по меньшей мере- 13016957 в один несъемный держатель (118) осуществляют путем сжатия раздвижной втулки (1904) и размещения ее между одним из отверстий (119, 121) указанных несъемных держателей (118, 120) с внутренней стороны этого держателя и торцом заменяющего вращающегося элемента (1902); освобождения раздвижной втулки (1904) от усилия нажатия, в результате чего давление пружины(1910) перемещает первую часть (1906) втулки в указанное отверстие (119, 121) несъемного держателя(118, 120), а вторую часть (1908) втулки - во внутреннюю полость заменяющего вращающегося элемента(1902); присоединения первой части (1906) втулки ко второй части (1908) втулки. 16. Способ по п.15, в котором вторая часть (1908) раздвижной втулки (1904) имеет механизм зацепления. 17. Способ по п.16, в котором механизм зацепления выполнен в виде трехлепесткового элемента. 18. Способ замены вращающегося элемента, представляющего собой барабан, цилиндр или вал, в картридже (100) для печати изображений, содержащем несъемные держатели (118, 120) для вращающегося элемента, имеющие, каждый, установочное отверстие (119, 121), включающий удаление заменяемого вращающегося элемента (108) из картриджа без повреждения держателей(118, 120) и стенок указанных отверстий (119, 121); размещение заменяющего блока вращающегося элемента, содержащего заменяющий вращающийся элемент (2102), а также первую (2104) и вторую (2106) втулки и находящегося, по меньшей мере, в частично разобранном состоянии, между первым (118) и вторым (120) несъемными держателями для заменяющего вращающегося элемента (402) и установку его в них с использованием первой (2104) и второй(2106) втулок, каждая из которых имеет втулочную и корпусную части, установленные по скользящей посадке внутри заменяющего вращающегося элемента (2102), при этом указанную установку по меньшей мере в один несъемный держатель (118) осуществляют путем сборки частично разобранного блока заменяющего вращающегося элемента (2102) путем введения первой втулки (2104) в указанное отверстие (119) несъемного держателя (118) с внутренней стороны этого держателя и введения второй втулки(2106) в указанное отверстие (121) несъемного держателя (120) с внутренней стороны этого держателя и присоединения указанных втулок к заменяющему вращающемуся элементу (2102). 19. Способ по п.18, в котором первая втулка (2104) имеет первую часть, присоединенную к заменяющему вращающемуся элементу (2102), и вторую часть, не присоединенную к заменяющему вращающемуся элементу (2102), при этом при указанной сборке вторую часть первой втулки (2104) присоединяют к ее первой части. 20. Способ по пп.1-19, в котором заменяющий вращающийся элемент (402, 502, 602, 702, 1002,1102, 1202, 1302, 1402, 1502, 1802, 1902, 2002, 2102, 2702) выполнен в виде фотобарабана.
