Устройство для удаления картриджа из кофеварки

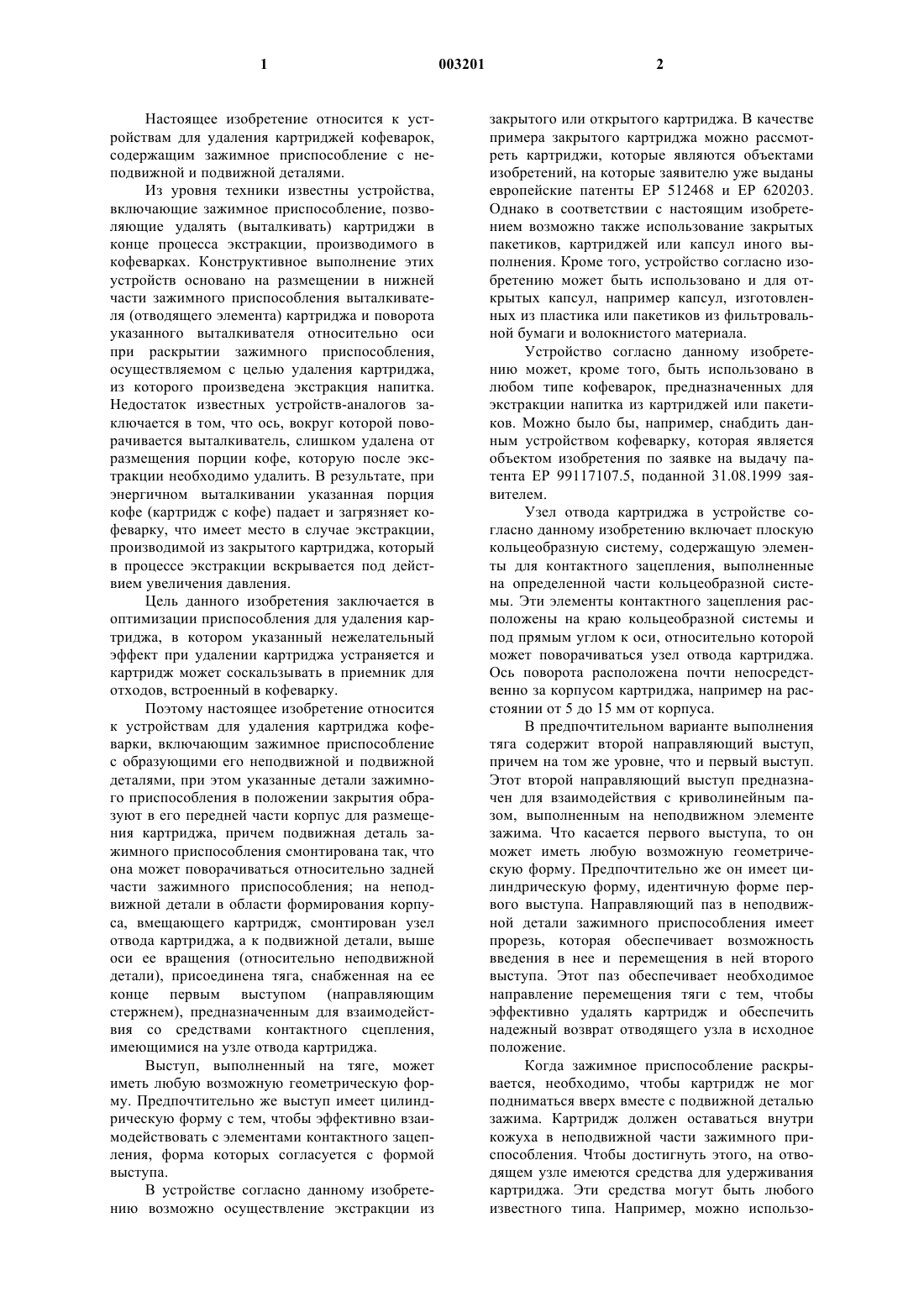

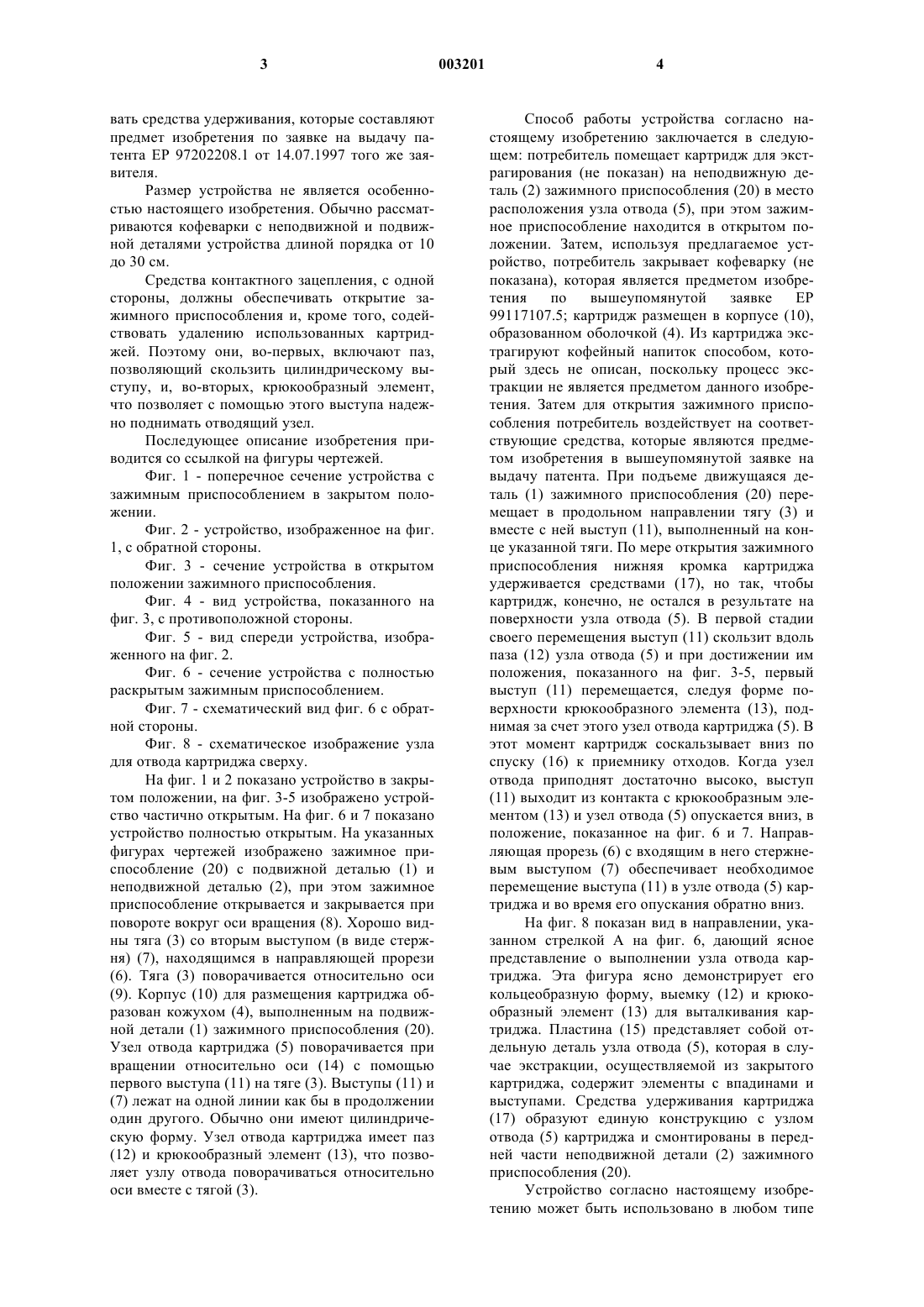

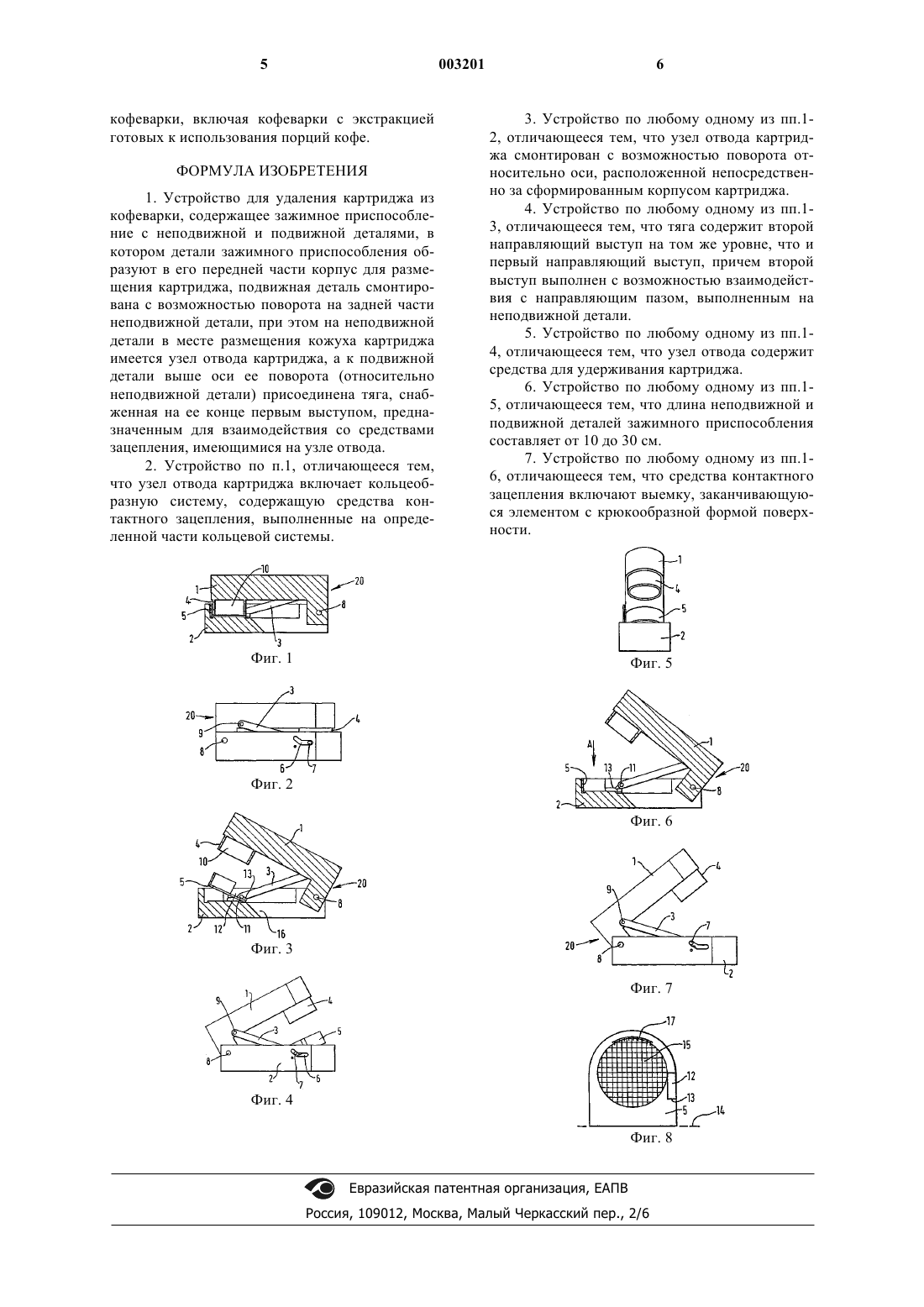

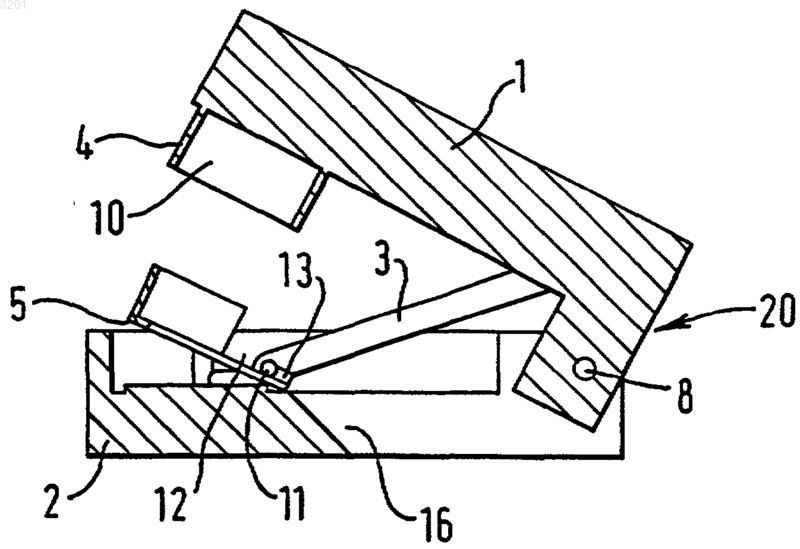

1 Настоящее изобретение относится к устройствам для удаления картриджей кофеварок,содержащим зажимное приспособление с неподвижной и подвижной деталями. Из уровня техники известны устройства,включающие зажимное приспособление, позволяющие удалять (выталкивать) картриджи в конце процесса экстракции, производимого в кофеварках. Конструктивное выполнение этих устройств основано на размещении в нижней части зажимного приспособления выталкивателя (отводящего элемента) картриджа и поворота указанного выталкивателя относительно оси при раскрытии зажимного приспособления,осуществляемом с целью удаления картриджа,из которого произведена экстракция напитка. Недостаток известных устройств-аналогов заключается в том, что ось, вокруг которой поворачивается выталкиватель, слишком удалена от размещения порции кофе, которую после экстракции необходимо удалить. В результате, при энергичном выталкивании указанная порция кофе (картридж с кофе) падает и загрязняет кофеварку, что имеет место в случае экстракции,производимой из закрытого картриджа, который в процессе экстракции вскрывается под действием увеличения давления. Цель данного изобретения заключается в оптимизации приспособления для удаления картриджа, в котором указанный нежелательный эффект при удалении картриджа устраняется и картридж может соскальзывать в приемник для отходов, встроенный в кофеварку. Поэтому настоящее изобретение относится к устройствам для удаления картриджа кофеварки, включающим зажимное приспособление с образующими его неподвижной и подвижной деталями, при этом указанные детали зажимного приспособления в положении закрытия образуют в его передней части корпус для размещения картриджа, причем подвижная деталь зажимного приспособления смонтирована так, что она может поворачиваться относительно задней части зажимного приспособления; на неподвижной детали в области формирования корпуса, вмещающего картридж, смонтирован узел отвода картриджа, а к подвижной детали, выше оси ее вращения (относительно неподвижной детали), присоединена тяга, снабженная на ее конце первым выступом (направляющим стержнем), предназначенным для взаимодействия со средствами контактного сцепления,имеющимися на узле отвода картриджа. Выступ, выполненный на тяге, может иметь любую возможную геометрическую форму. Предпочтительно же выступ имеет цилиндрическую форму с тем, чтобы эффективно взаимодействовать с элементами контактного зацепления, форма которых согласуется с формой выступа. В устройстве согласно данному изобретению возможно осуществление экстракции из 2 закрытого или открытого картриджа. В качестве примера закрытого картриджа можно рассмотреть картриджи, которые являются объектами изобретений, на которые заявителю уже выданы европейские патенты ЕР 512468 и ЕР 620203. Однако в соответствии с настоящим изобретением возможно также использование закрытых пакетиков, картриджей или капсул иного выполнения. Кроме того, устройство согласно изобретению может быть использовано и для открытых капсул, например капсул, изготовленных из пластика или пакетиков из фильтровальной бумаги и волокнистого материала. Устройство согласно данному изобретению может, кроме того, быть использовано в любом типе кофеварок, предназначенных для экстракции напитка из картриджей или пакетиков. Можно было бы, например, снабдить данным устройством кофеварку, которая является объектом изобретения по заявке на выдачу патента ЕР 99117107.5, поданной 31.08.1999 заявителем. Узел отвода картриджа в устройстве согласно данному изобретению включает плоскую кольцеобразную систему, содержащую элементы для контактного зацепления, выполненные на определенной части кольцеобразной системы. Эти элементы контактного зацепления расположены на краю кольцеобразной системы и под прямым углом к оси, относительно которой может поворачиваться узел отвода картриджа. Ось поворота расположена почти непосредственно за корпусом картриджа, например на расстоянии от 5 до 15 мм от корпуса. В предпочтительном варианте выполнения тяга содержит второй направляющий выступ,причем на том же уровне, что и первый выступ. Этот второй направляющий выступ предназначен для взаимодействия с криволинейным пазом, выполненным на неподвижном элементе зажима. Что касается первого выступа, то он может иметь любую возможную геометрическую форму. Предпочтительно же он имеет цилиндрическую форму, идентичную форме первого выступа. Направляющий паз в неподвижной детали зажимного приспособления имеет прорезь, которая обеспечивает возможность введения в нее и перемещения в ней второго выступа. Этот паз обеспечивает необходимое направление перемещения тяги с тем, чтобы эффективно удалять картридж и обеспечить надежный возврат отводящего узла в исходное положение. Когда зажимное приспособление раскрывается, необходимо, чтобы картридж не мог подниматься вверх вместе с подвижной деталью зажима. Картридж должен оставаться внутри кожуха в неподвижной части зажимного приспособления. Чтобы достигнуть этого, на отводящем узле имеются средства для удерживания картриджа. Эти средства могут быть любого известного типа. Например, можно использо 3 вать средства удерживания, которые составляют предмет изобретения по заявке на выдачу патента ЕР 97202208.1 от 14.07.1997 того же заявителя. Размер устройства не является особенностью настоящего изобретения. Обычно рассматриваются кофеварки с неподвижной и подвижной деталями устройства длиной порядка от 10 до 30 см. Средства контактного зацепления, с одной стороны, должны обеспечивать открытие зажимного приспособления и, кроме того, содействовать удалению использованных картриджей. Поэтому они, во-первых, включают паз,позволяющий скользить цилиндрическому выступу, и, во-вторых, крюкообразный элемент,что позволяет с помощью этого выступа надежно поднимать отводящий узел. Последующее описание изобретения приводится со ссылкой на фигуры чертежей. Фиг. 1 - поперечное сечение устройства с зажимным приспособлением в закрытом положении. Фиг. 2 - устройство, изображенное на фиг. 1, с обратной стороны. Фиг. 3 - сечение устройства в открытом положении зажимного приспособления. Фиг. 4 - вид устройства, показанного на фиг. 3, с противоположной стороны. Фиг. 5 - вид спереди устройства, изображенного на фиг. 2. Фиг. 6 - сечение устройства с полностью раскрытым зажимным приспособлением. Фиг. 7 - схематический вид фиг. 6 с обратной стороны. Фиг. 8 - схематическое изображение узла для отвода картриджа сверху. На фиг. 1 и 2 показано устройство в закрытом положении, на фиг. 3-5 изображено устройство частично открытым. На фиг. 6 и 7 показано устройство полностью открытым. На указанных фигурах чертежей изображено зажимное приспособление (20) с подвижной деталью (1) и неподвижной деталью (2), при этом зажимное приспособление открывается и закрывается при повороте вокруг оси вращения (8). Хорошо видны тяга (3) со вторым выступом (в виде стержня) (7), находящимся в направляющей прорези(9). Корпус (10) для размещения картриджа образован кожухом (4), выполненным на подвижной детали (1) зажимного приспособления (20). Узел отвода картриджа (5) поворачивается при вращении относительно оси (14) с помощью первого выступа (11) на тяге (3). Выступы (11) и(7) лежат на одной линии как бы в продолжении один другого. Обычно они имеют цилиндрическую форму. Узел отвода картриджа имеет паз(12) и крюкообразный элемент (13), что позволяет узлу отвода поворачиваться относительно оси вместе с тягой (3). 4 Способ работы устройства согласно настоящему изобретению заключается в следующем: потребитель помещает картридж для экстрагирования (не показан) на неподвижную деталь (2) зажимного приспособления (20) в место расположения узла отвода (5), при этом зажимное приспособление находится в открытом положении. Затем, используя предлагаемое устройство, потребитель закрывает кофеварку (не показана), которая является предметом изобретения по вышеупомянутой заявке ЕР 99117107.5; картридж размещен в корпусе (10),образованном оболочкой (4). Из картриджа экстрагируют кофейный напиток способом, который здесь не описан, поскольку процесс экстракции не является предметом данного изобретения. Затем для открытия зажимного приспособления потребитель воздействует на соответствующие средства, которые являются предметом изобретения в вышеупомянутой заявке на выдачу патента. При подъеме движущаяся деталь (1) зажимного приспособления (20) перемещает в продольном направлении тягу (3) и вместе с ней выступ (11), выполненный на конце указанной тяги. По мере открытия зажимного приспособления нижняя кромка картриджа удерживается средствами (17), но так, чтобы картридж, конечно, не остался в результате на поверхности узла отвода (5). В первой стадии своего перемещения выступ (11) скользит вдоль паза (12) узла отвода (5) и при достижении им положения, показанного на фиг. 3-5, первый выступ (11) перемещается, следуя форме поверхности крюкообразного элемента (13), поднимая за счет этого узел отвода картриджа (5). В этот момент картридж соскальзывает вниз по спуску (16) к приемнику отходов. Когда узел отвода приподнят достаточно высоко, выступ(11) выходит из контакта с крюкообразным элементом (13) и узел отвода (5) опускается вниз, в положение, показанное на фиг. 6 и 7. Направляющая прорезь (6) с входящим в него стержневым выступом (7) обеспечивает необходимое перемещение выступа (11) в узле отвода (5) картриджа и во время его опускания обратно вниз. На фиг. 8 показан вид в направлении, указанном стрелкой А на фиг. 6, дающий ясное представление о выполнении узла отвода картриджа. Эта фигура ясно демонстрирует его кольцеобразную форму, выемку (12) и крюкообразный элемент (13) для выталкивания картриджа. Пластина (15) представляет собой отдельную деталь узла отвода (5), которая в случае экстракции, осуществляемой из закрытого картриджа, содержит элементы с впадинами и выступами. Средства удерживания картриджа(17) образуют единую конструкцию с узлом отвода (5) картриджа и смонтированы в передней части неподвижной детали (2) зажимного приспособления (20). Устройство согласно настоящему изобретению может быть использовано в любом типе 1. Устройство для удаления картриджа из кофеварки, содержащее зажимное приспособление с неподвижной и подвижной деталями, в котором детали зажимного приспособления образуют в его передней части корпус для размещения картриджа, подвижная деталь смонтирована с возможностью поворота на задней части неподвижной детали, при этом на неподвижной детали в месте размещения кожуха картриджа имеется узел отвода картриджа, а к подвижной детали выше оси ее поворота (относительно неподвижной детали) присоединена тяга, снабженная на ее конце первым выступом, предназначенным для взаимодействия со средствами зацепления, имеющимися на узле отвода. 2. Устройство по п.1, отличающееся тем,что узел отвода картриджа включает кольцеобразную систему, содержащую средства контактного зацепления, выполненные на определенной части кольцевой системы. 3. Устройство по любому одному из пп.12, отличающееся тем, что узел отвода картриджа смонтирован с возможностью поворота относительно оси, расположенной непосредственно за сформированным корпусом картриджа. 4. Устройство по любому одному из пп.13, отличающееся тем, что тяга содержит второй направляющий выступ на том же уровне, что и первый направляющий выступ, причем второй выступ выполнен с возможностью взаимодействия с направляющим пазом, выполненным на неподвижной детали. 5. Устройство по любому одному из пп.14, отличающееся тем, что узел отвода содержит средства для удерживания картриджа. 6. Устройство по любому одному из пп.15, отличающееся тем, что длина неподвижной и подвижной деталей зажимного приспособления составляет от 10 до 30 см. 7. Устройство по любому одному из пп.16, отличающееся тем, что средства контактного зацепления включают выемку, заканчивающуюся элементом с крюкообразной формой поверхности.
