Способ и устройство для определения уровня сигнала в системе связи с расширенным спектром, имеющей переменную скорость данных
Формула / Реферат
1. Способ определения уровня поступающего сигнала в системе, принимающей данные с переменной скоростью, причем поступающий сигнал содержит последовательность кадров, каждый кадр, имеющий соответствующую неизвестную скорость данных, состоит из множества сегментов данных, при этом число сегментов данных, содержащих данные в каждом кадре, зависит от соответствующей неизвестной скорости данных, а соответствующая неизвестная скорость данных может соответствовать, по меньшей мере, наивысшей скорости данных и наинизшей скорости данных, включающий этапы приема сигнала, содержащего информацию о первом значении энергии, соответствующего первому из упомянутых сегментов данных, и суммирования первого значения энергии с ранее накопленным полным значением, если первый из сегментов данных соответствует сегменту данных, содержащему данные с наинизшей скоростью данных для получения оценки уровня сигнала.
2. Способ по п.1, отличающийся тем, что каждый из множества сегментов данных содержит множество элементов сигнала, причем способ дополнительно включает этапы приема сигнала, содержащего информацию о множестве значений энергии соответственно множеству элементов сигнала в первом из сегментов данных, и сложения упомянутого множества значений энергии, соответствующих множеству элементов сигнала, для получения первого значения энергии.
3. Способ по п.1, отличающийся тем, что этап суммирования дополнительно включает этапы запоминания первого значения энергии в первом запоминающем регистре, причем первый запоминающий регистр является одним из множества запоминающих регистров, каждый из которых хранит значение, соответствующее ранее запомненному значению энергии, удаления наиболее старого запомненного значения, запомненного во множестве запоминающих регистров, и сложения вместе каждого из ранее запомненных значений энергии и первого значения энергии для получения оценки уровня сигнала.
4. Способ по п.1, отличающийся тем, что этап суммирования дополнительно включает этапы запоминания первого значения энергии в первом запоминающем регистре, причем первый запоминающий регистр является одним из множества запоминающих регистров, каждый из которых хранит значение, соответствующее ранее запомненному значению энергии, масштабирование каждого ранее запомненного значения энергии согласно постоянной масштабирования, связанной с каждым из множества запоминающих регистров, и сложение вместе каждого из масштабированных ранее запомненных значений энергии и первого значения энергии для получения оценки уровня сигнала.
5. Способ по п.1, отличающийся тем, что сигнал с первым значением энергии принимается от демодуляционного элемента, которому поставлено в соответствие одиночное распространение поступающего сигнала, причем оценку уровня сигнала сравнивают с порогом для определения того, синхронизирован ли этот демодуляционный элемент с сигналом упомянутого одиночного распространения.
6. Способ по п.1, отличающийся тем, что сигнал, соответствующий первому значению энергии, принимается от одного из множества демодуляционных элементов, каждому из которых поставлено в соответствие одно распространение поступающего сигнала, причем способ дополнительно включает этапы сравнения оценки уровня сигнала с пороговым сигналом объединения, и на основании результата сравнения, разрешения объединения выходного сигнала данных от упомянутого одного из множества демодуляционных элементов с выходным сигналом данных, соответствующим второму из множества демодуляционных элементов, и выработки при этом объединении результирующего составного сигнала.
7. Способ по п.1, отличающийся тем, что сегменты данных, содержащие данные, размещены псевдослучайным образом в каждом из кадров, причем способ дополнительно включает этап определения активного множества сегментов данных, соответствующих первому кадру, на основании идентификации блока, передающего упомянутый поступающий сигнал, причем активное множество сегментов данных соответствует сегментам данных, содержащим данные, если поступающий сигнал имеет наинизшую скорость.
8. Способ по п.1, отличающийся тем, что сегменты данных, содержащие данные, размещены псевдослучайным образом в каждом из кадров, причем способ дополнительно включает этап определения активного множества сегментов данных, соответствующих первому кадру, на основании времени суток, причем упомянутое активное множество сегментов данных соответствует сегментам данных, содержащим данные, если поступающий сигнал имеет наинизшую скорость.
9. Способ по п.1, отличающийся тем, что неизвестная скорость данных может соответствовать промежуточной скорости данных, причем сегменты данных, содержащие данные, размещены псевдослучайным образом, в каждом из кадров, при этом в каждом заданном кадре сегменты данных, содержащие данные с наинизшей скоростью, размещены как подгруппа сегментов данных, содержащих данные с промежуточной скоростью, a сегменты данных, содержащие данные с промежуточной скоростью, размещены как подгруппа сегментов данных, содержащих данные с наивысшей скоростью. 10. Способ по п.1, отличающийся тем, что этап суммирования включает этапы запоминания первого значения энергии в первом регистре запоминания энергии, причем первый регистр запоминания энергии является одним из последовательности запоминающих регистров FIFO-типа, в которой каждое ранее запомненное значение переносится на один запоминающий регистр, а наиболее старое запомненное значение удаляется из конечного запоминающего регистра, и сложения вместе значений, запомненных в каждом из последовательности запоминающих регистров FIFO-типа.
11. Способ по п.10, отличающийся тем, что сигнал, соответствующий первому значению энергии, принимается от демодуляционного элемента, которому поставлено в соответствие одиночное распространение поступающего сигнала, причем оценку уровня сигнала сравнивают с порогом для определения того, синхронизирован ли этот демодуляционный элемент с сигналом упомянутого одиночного распространения, причем способ дополнительно включает этап инициализации последовательности запоминающих регистров FIFO-типа, когда демодуляционный элемент присваивают новой траектории распространения упомянутого поступающего сигнала.
12. Способ по п.11, отличающийся тем, что этап инициализации последовательности запоминающих регистров FIFO-типа включает этап запоминания в последовательности запоминающих регистров FIFO-типа множества значений, которые соответствуют условию захвата.
13. Способ по п.11, отличающийся тем, что этап инициализации последовательности запоминающих регистров FIFO-типа включает этап запоминания в последовательности запоминающих регистров FIFO-типа множества значений, которые соответствуют условию незахвата.
14. Способ по п.1, отличающийся тем, что включает этапы сравнения оценки уровня сигнала с первым пороговым уровнем, индикацию условия достаточности, если оценка уровня сигнала превышает первый пороговый уровень, сравнения оценки уровня сигнала со вторым более низким пороговым уровнем после индикации условия достаточности, и удаления условия достаточности, если оценка уровня сигнала падает ниже второго более низкого порогового уровня.
15. Способ по п.14, отличающийся тем, что сигнал, соответствующий первому значению энергии, принимается от демодуляционного элемента, которому поставлено в соответствие одиночное распространение поступающего сигнала, демодуляционный элемент имеет функцию временного слежения, причем способ дополнительно включает этап запрещения функции временного слежения после удаления условия достаточности.
16. Способ по п.14, отличающийся тем, что сигнал, соответствующий первому значению энергии, принимается от демодуляционного элемента, которому поставлено в соответствие одиночное распространение поступающего сигнала, причем удаление условия достаточности индицирует, что демодуляционный элемент доступен для присвоения ему другой траектории распространеэшя поступающего сигнала.
17. Устройство для выработки оценки уровня сигнала, содержащее демодуляционный элемент, имеющий выход для выдачи последовательности значений энергий символов, соответствующих сигналу данных с неизвестной скоростью данных, суммирующий регистр, имеющий вход, соединенный с выходом демодуляционного элемента, разрешающий вход и выход для выдачи суммы множества значений энергии из последовательности значений энергии символов, устанавливаемых по сигналу, принимаемому разрешающим входом, тактовый генератор активных групп, имеющий выход, связанный с разрешающим входом суммирующего регистра, причем упомянутый выход выдает индикацию группы последовательности значений энергии символов, соответствующих символам, содержащим данные, независимо от неизвестной скорости данных сигнала данных, запоминающий регистр FIFO-типа, имеющий вход, связанный с выходом суммирующего регистра, и множество выходов, каждый из которых выдает индикацию предыдущего значения суммы на выходе суммирующего регистра, и сумматор, имеющий множество входов, связанных со множеством выходов запоминающего регистра FIFO-типа, и выход, выдающий индикацию сигнального уровня.
18. Средство для определения уровня поступающего сигнала в системе, принимающей данные с переменной скоростью, в которой поступающий сигнал состоит из последовательности кадров, причем каждый кадр, имеющий соответствующую неизвестную скорость данных, состоит из множества сегментов данных, при этом число сегментов данных, содержащих данные в каждом кадре, зависит от соответствующей неизвестной скорости данных, а соответствующая неизвестная скорость данных может соответствовать, по меньшей мере, наивысшей скорости данных и наинизшей скорости данных, содержащее средство для приема сигнала, содержащего информацию о первом значении энергии, соответствующего первому из сегментов данных, и средство для суммирования первого значения энергии с ранее накопленным полным значением, если первый из сегментов данных соответствует сегменту данных, содержащему данные с наинизшей скоростью данных, для получения оценки уровня сигнала.
19. Средство для определения уровня сигнала по п.18, отличающееся тем, что каждый из множества сегментов данных состоит из множества элементов сигнала, причем упомянутое средство дополнительно содержит средство для приема сигнала, содержащего информацию о множестве значений энергии, соответственно множеству элементов сигнала в первом из сегментов данных, и средство для сложения упомянутого множества значений энергии, соответствующих множеству элементов сигнала, для получения первого значения энергии.
20. Средство для определения уровня сигнала по п.18, отличающееся тем, что средство суммирования содержит средство для запоминания первого значения энергии в первом запоминающем регистре, причем первый запоминающий регистр является одним из множества запоминающих регистров, каждый из которых хранит значение, соответствующее ранее запомненному значению энергии, средство для удаления наиболее старого запомненного значения, хранившегося во множестве запоминающих регистров, и средство для сложения вместе каждого из ранее запомненных значений энергии и первого значения энергии для получения оценки уровня сигнала.
21. Средство для определения уровня сигнала по п.18, отличающееся тем, что средство суммирования содержит средство для запоминания первого значения энергии в первом запоминающем регистре, причем первый запоминающий регистр является одним из множества запоминающих регистров, каждый из которых хранит значение, соответствующее ранее запомненному значению энергии, средство для масштабирования каждого ранее запомненного значения энергии согласно постоянной масштабирования, связанной с каждым из множества запоминающих регистров, и средство для сложения вместе каждого из масштабированных ранее запомненных значений энергии и первого значения энергии для получения оценки уровня сигнала.
Текст

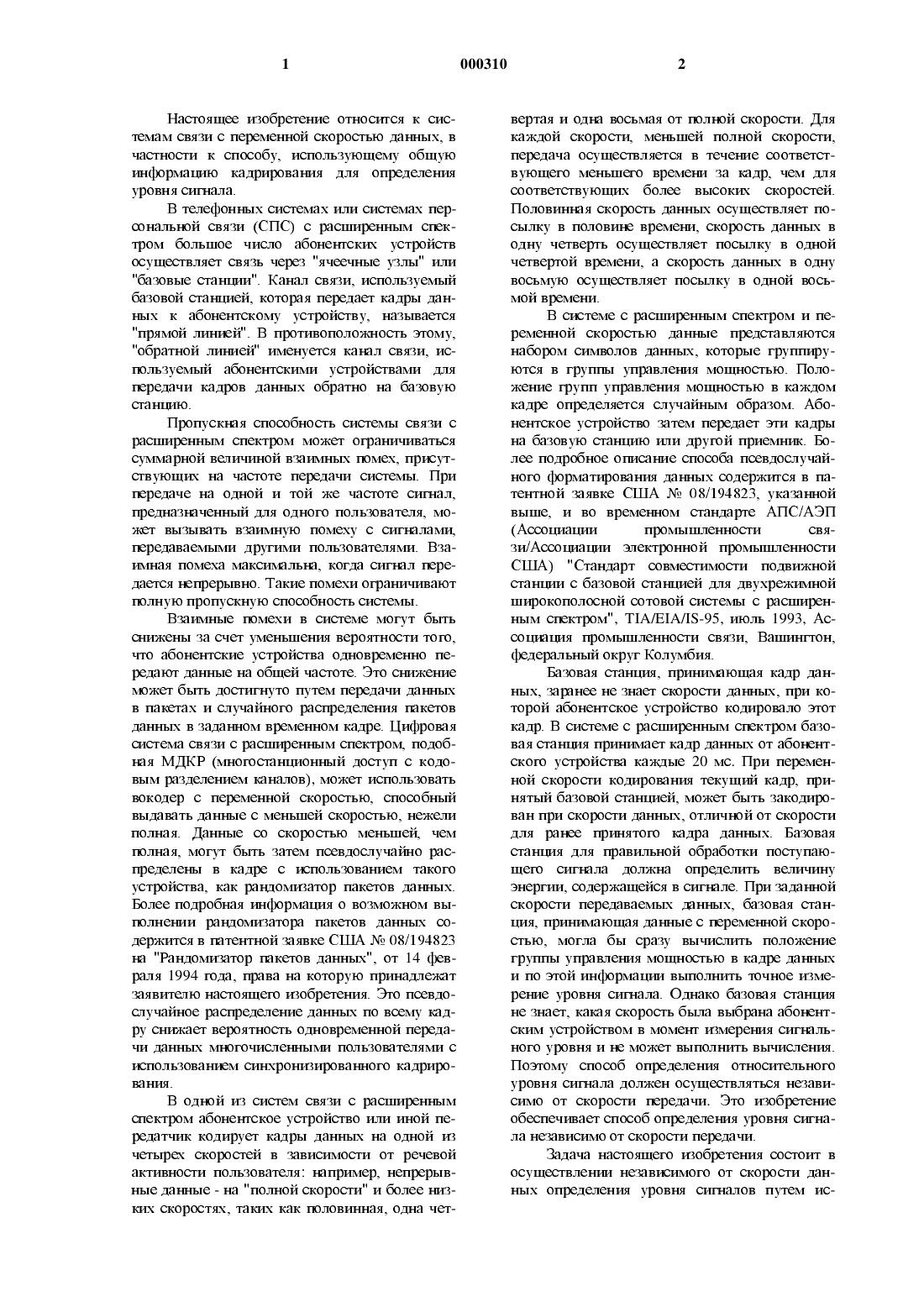

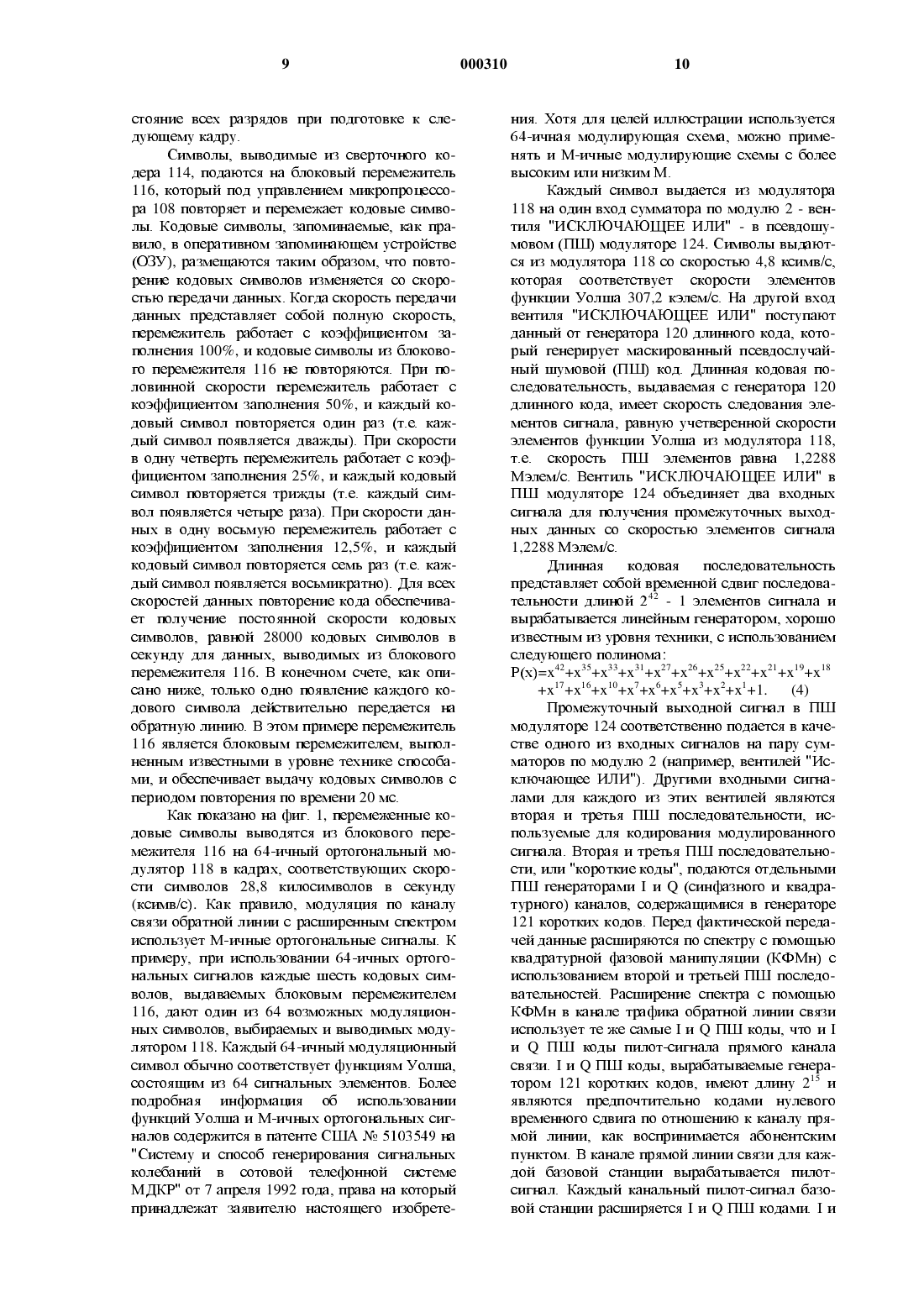

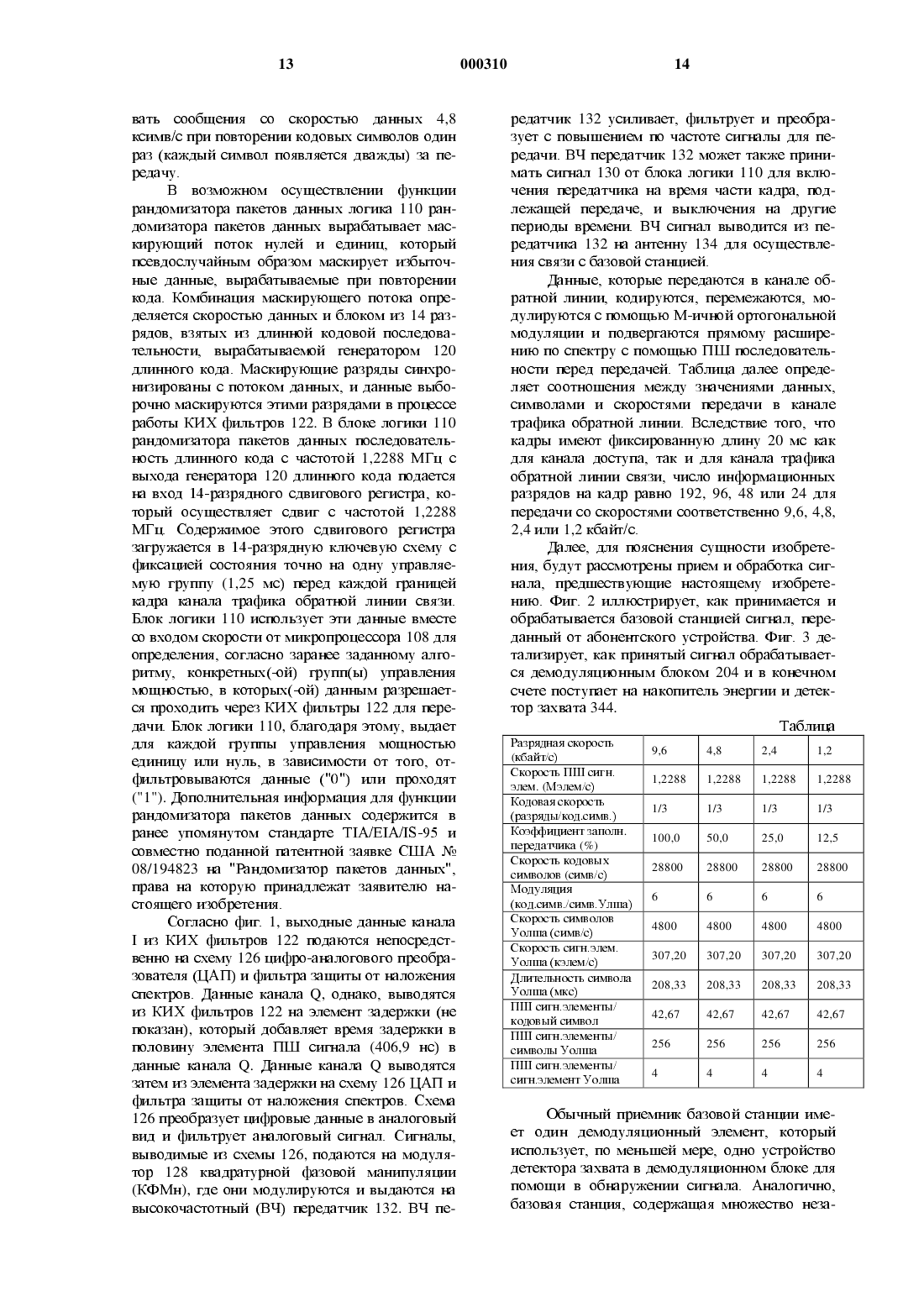

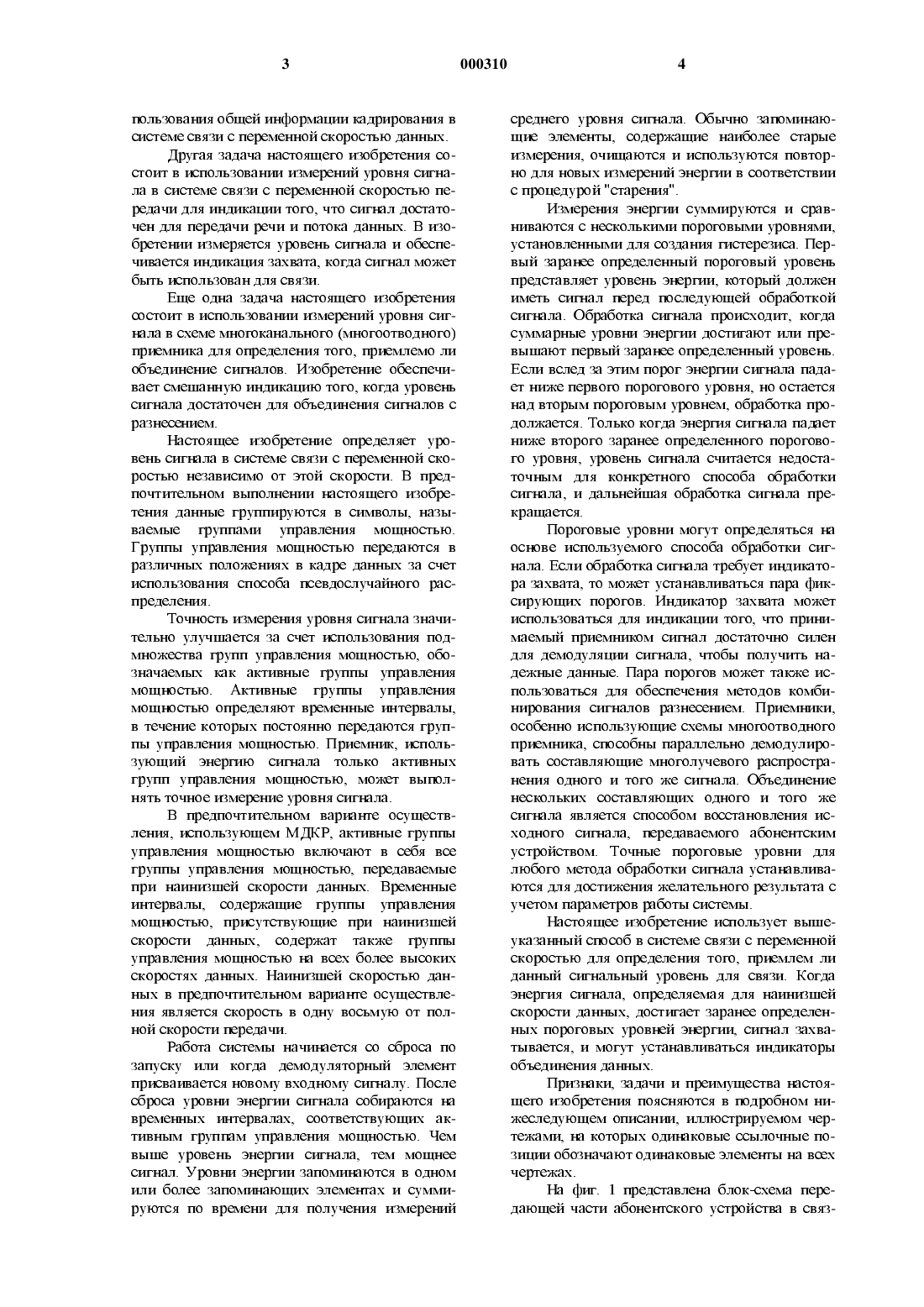

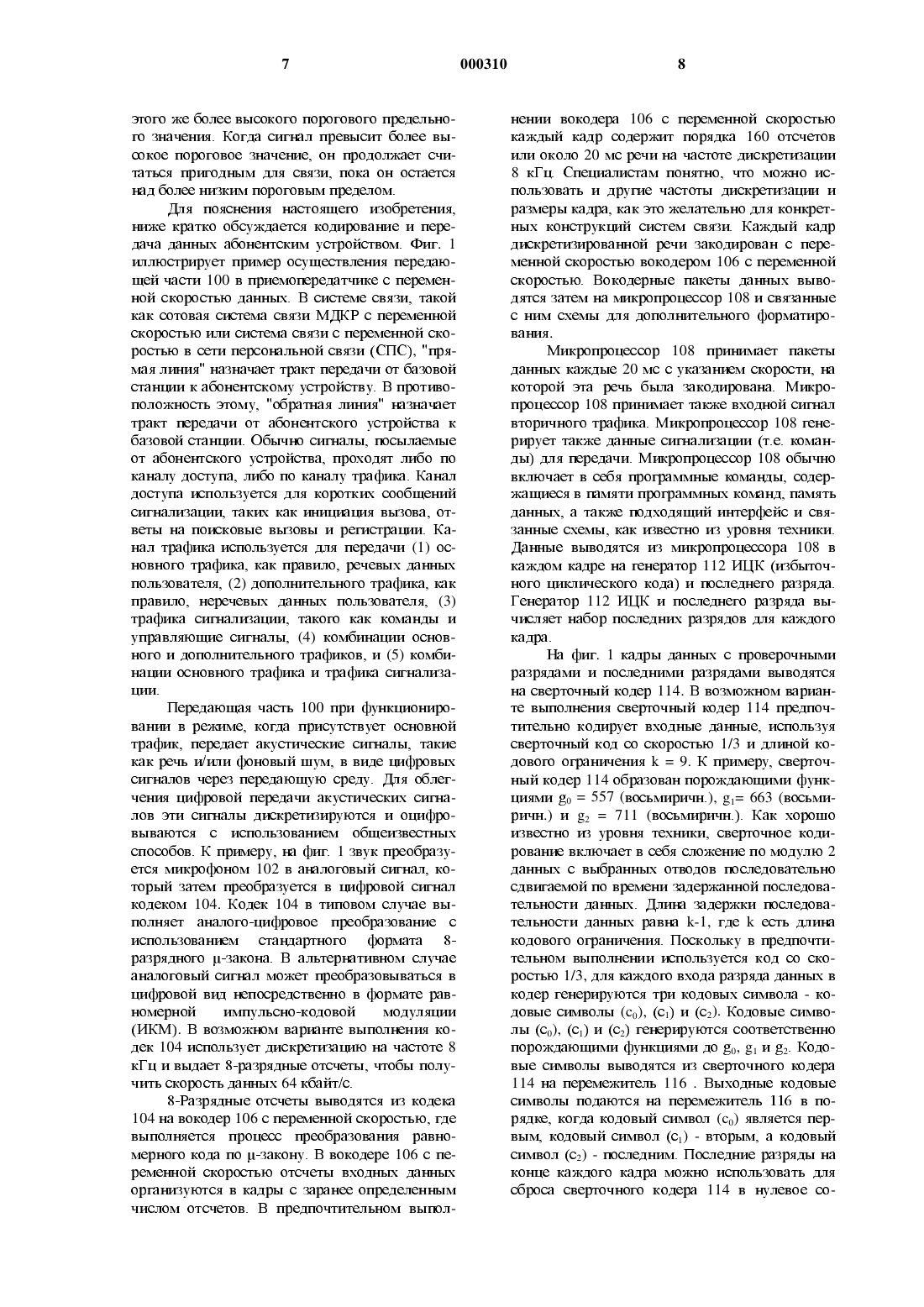

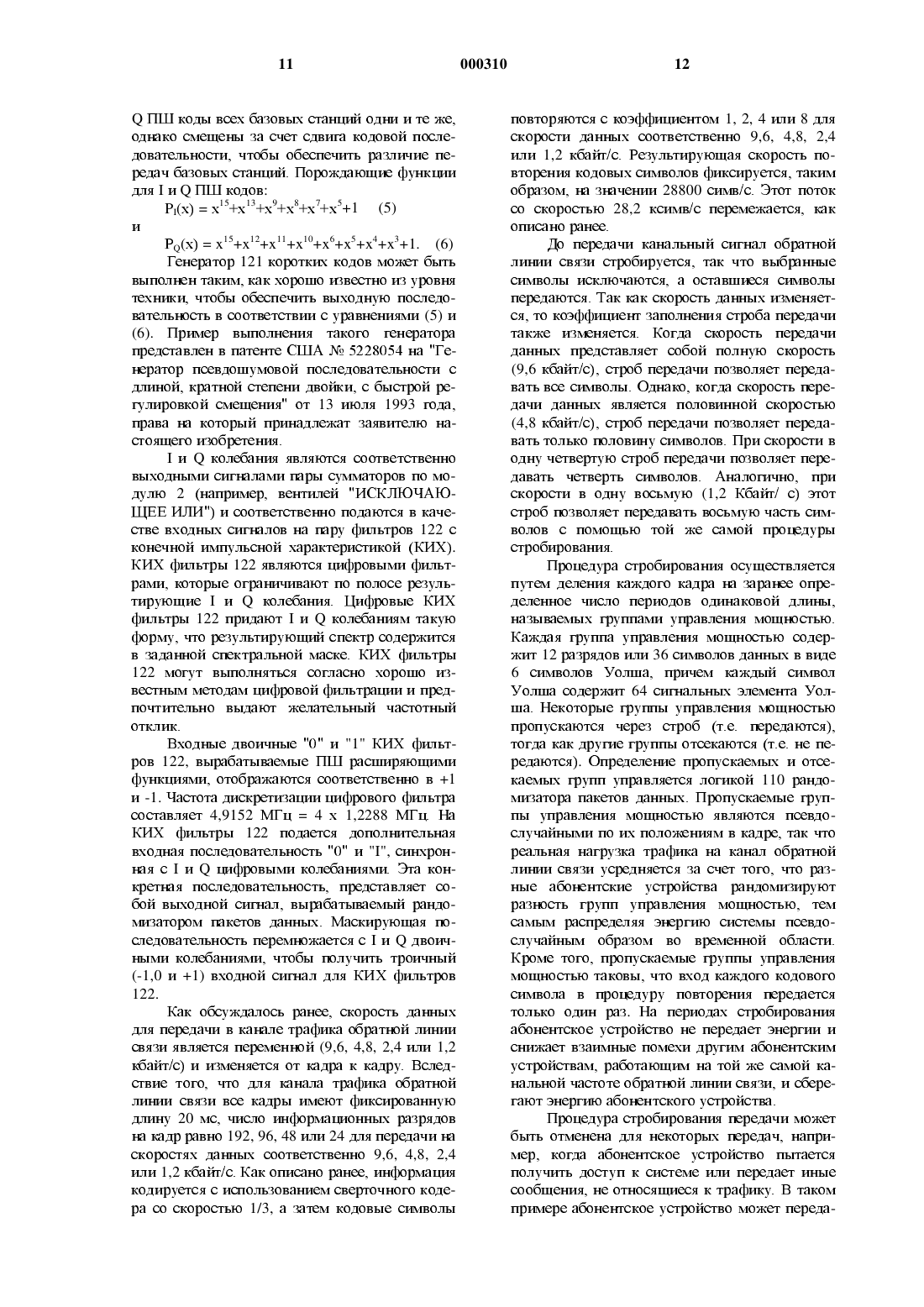

Настоящее изобретение относится к системам связи с переменной скоростью данных, в частности к способу, использующему общую информацию кадрирования для определения уровня сигнала.В телефонных системах или системах персональной связи (СПС) с расширенным спектром большое число абонентских устройств осуществляет связь через "ячеечнь 1 е узлы" или"базовые станции". Канал связи, используемый базовой станцией, которая передает кадры данных к абонентскому устройству, называется"прямой линией". В противоположность этому,"обратной линией" именуется канал связи, используемый абонентскими устройствами для передачи кадров данных обратно на базовую станцию.Пропускная способность системы связи с расширенным спектром может ограничиваться суммарной величиной взаимных помех, присутствующих на частоте передачи системы. При передаче на одной и той же частоте сигнал,предназначенный для одного пользователя, моЖСТ ВЫЗЫВЗТЬ ВЗЗИМНУЮ ПОМСХУ С сигналами,передаваемыми другими пользователями. Взаимная помеха максимальна, когда сигнал передается непрерывно. Такие помехи ограничивают полную пропускную способность системы.ВЗЗИМНЫС ПОМСХИ В СИСГСМС МОГУТ бЫТЬ СШВКСНЫ за СЧСТ УМСНЬШСНИЯ ВСрОЯТНОСТИ ТОГО,что абонентские устройства одновременно передают данные на общей частоте. Это снижение МОЖСТ бЫТЬ ДОСТИГНУТО ПУТСМ передачи ДЗННЫХ в пакетах и случайного распределения пакетов данных в заданном временном кадре. Цифровая система связи с расширенным спектром, подобная МДКР (многостанционный доступ с кодовым разделением каналов), может использовать вокодер с переменной скоростью, способный ВЬЩЗВЗТЬ ДЗННЪ 1 С С МСНЬШСЙ СКОРОСТЬЮ, НСЖСЛИ полная. Данные со скоростью меньшей, чем полная, могут быть затем псевдослучайно распределены в кадре с использованием такого устройства, как рандомизатор пакетов данных. Более подробная информация о возможном выполнении рандомизатора пакетов данных содержится в патентной заявке США Мг 08/ 194823 на "Рандомизатор пакетов данных", от 14 февраля 1994 года, права на которую принадлежат заявителю настоящего изобретения. Это псевдослучайное распределение данных по всему кадру снижает вероятность одновременной передаЧИ данных МНОГОЧИСЛСННЫМИ ПОЛЬЗОВЗТСЛЯМИ С использованием синхронизированного кадрироВЗНИЯ.В одной из систем связи с расширенным спектром абонентское устройство или иной передатчик кодирует кадры данных на одной из четырех скоростей в зависимости от речевой активности пользователя: например, непрерывные данные - на "полной скорости" и более низКИХ СКОрОСТЯХ, ТЗКИХ как ПОЛОВИННЗЯ, одна ЧСТ 000310вертая и одна восьмая от полной скорости. Для каждой скорости, меньшей полной скорости,передача осуществляется в течение соответствующего меньшего времени за кадр, чем для соответствующих более высоких скоростей. Половинная скорость данных осуществляет поСЫЛКУ В ПОЛОВИНС ВрСМСНИ, СКОРОСТЬ данных В одну четверть осуществляет посылку в одной четвертой времени, а скорость данных в одну восьмую осуществляет посылку в одной восьмой времени.В системе с расширенным спектром и переменной скоростью данные представляются набором символов данных, которые группируются в группы управления мощностью. Положение гругш управления мощностью в каждом кадре определяется случайным образом. Абонентское устройство затем передает эти кадры на базовую станцию или другой приемник. Более подробное описание способа псевдослучайного форматирования данных содержится в патентной заявке США Ме 08/194823, указанной выше, и во временном стандарте АПС/АЭП(Ассоциации промышленности связи/Ассоциации электронной промышленности США) "Стандарт совместимости подвижной станции с базовой станцией для двухрежимной широкополосной сотовой системы с расширенным спектром", Т 1 А/Е 1 А/15-95, июль 1993, Ассоциация промышленности связи, Вашингтон,федеральный округ Колумбия.Базовая станция, принимающая кадр данных, заранее не знает скорости данных, при которой абонентское устройство кодировало этот кадр. В системе с расширенным спектром базоВЗЯ СТЗНЦИЯ принимает кадр ДНЪШЫХ ОТ абонентского устройства каждые 20 мс. При переменной скорости кодирования текущий кадр, принятый базовой станцией, может быть закодирован при скорости данных, отличной от скорости для ранее пршштого кадра данных. Базовая станция для правильной обработки поступающего сигнала должна определить величину энергии, содержащейся в сигнале. При заданной скорости передаваемых данных, базовая станция, принимающая данные с переменной скоростью, могла бы сразу вычислить положение группы управления мощностью в кадре данных и по этой информации выполгшть точное Измерение уровня сигнала. Однако базовая станция не знает, какая скорость была выбрана абонентским устройством в момент измерения сигнальНОГО УРОВНЯ И не МОЖСТ ВЫПОЛНИТЬ ВЬГЧИСЛСНИЯ. Поэтому способ определения относительного уровня сигнала должен осуществляться независимо от скорости передачи. Это изобретение обеспечивает способ определения уровня сигнала независимо от скорости передачи.Задача настоящего изобретения состоит в осуществлении независимого от скорости данных определения уровня сигналов путем ис пользования общей информации кадрирования в системе связи с переменной скоростью данных.Другая задача настоящего изобретения состоит в использовантш измереъшй уровня сигнала в системе связи с переменной скоростью передачи для индикации того, что сигнал достаточен для передачи речи и потока данных. В изобретении измеряется уровень сигнала и обеспеЧИВЗСТСЯ ИНДИКЗЦИЯ захвата, когда СИГНЗЛ МОЖСТ быть использован для связи.Еще одна задача настоящего изобретения состоит в использовании измерений уровня сигнала в схеме многоканального (многоотводного) приемника для определения того, приемлемо ли объединение сигналов. Изобретение обеспечивает смешанную штдикацию того, когда уровень сигнала достаточен для объединения сигналов с разнесением.Настоящее изобретение определяет уровень сигнала в системе связи с переменной скоростью независимо от этой скорости. В предПОЧТИТСЛЬНОМ ВЫПОЛНСНИИ НЗСТОЯЩСГО изобреТСНИЯ ДЗННЫСВ СИМВОЛЫ, НЗЗЫВЗСМЫС группами управления МОЩНОСТЬЮ. Группы управления мощностью передаются в различных ПОЛОЖСНИЯХ В кадре ДЗЪШЫХ за СЧСТ использования способа псевдослучайного распределения.Точность измерения уровня сигнала значительно улучшается за счет использования подмножества групп управления мощностью, обозначаемых как активные группы управления МОЩНОСТЬЮ. Активные группы управления мощностью определяют временные интервалы,в течение которых постоянно передаются групПЬ 1 управления МОЩНОСТЬЮ. ПрИСМНИК, ИСПОЛЬзующий энергию сигнала только активных групп управления Мощностью, может вЬ 1 полнять точное измерение уровня сигнала.В предпочтительном варианте осуществления, использующем МДКР, активные группы управления мощностью включают в себя все труппы управления мощностью, передаваемые при наинизшей скорости данных. Временные интервалы, содержащие труппы управления мощностью, присутствующие при наинизшей скорости данных, содержат также труппы управления мощностью на всех более высоких скоростях данных. Наинизшей скоростью данНЬ 1 Х В ПрСДПОЧТИТСЛЬНОМ варианте ОСУЩССТВЛСния является скорость в одну восьмую от полной скорости передачи.Работа системы начинается со сброса по запуску или когда демодуляторный элемент присваивается новому входному сигналу. После сброса уровни энергии сигнала собираются на ВрСМСННЫХ интервалах, СООТВСТСТВУЮЩИХ активным группам управления МОЩНОСТЬЮ. Чем выше уровень энергии сигнала, тем мощнее сигнал. Уровни энергии запоминаются в одном или более запоминающих элементах и суммируются по времени для получения измереьшйсреднего уровня сигнала. Обычно запоминающие элементы, содержащие наиболее старые ИЗМСрСНИЯ, ОЧИЩЗЮТСЯ И ИСПОЛЬЗУЪОТСЯ ПОВТОРНО ДЛЯ НОВЫХ ИЗМСрСНИЙ ЗНСрГИИ В СООТВСТСТВИИ с процедурой "старения".Измерения энергии суммируются и сравНИВПОТСЯ С НССКОЛЬКШИИ ПОрОГОВЫМИ урОВНЯМИ,установленными для создания гистерезиса. Первый заранее определенный пороговый уровень представляет уровень энергии, который должен шиеть сигнал перед последующей обработкой сигнала. Обработка сигнала происходит, когда суммарные уровъш энергии достигают или превышают первЬцЙ заранее определенный уровень. Если вслед за этим порог энергии сигнала падает ниже первого порогового уровня, но остается над вторым пороговым уровнем, обработка продолжается. Только когда энергия сигнала падает ниже второго заранее определенного порогового уровня, уровень сигнала считается недостаточным для конкретного способа обработки сигнала, и дальнейшая обработка сигнала прекращается.Пороговые уровни могут определяться на основе используемого способа обработки сигнала. Если обработка сигнала требует штдикатора захвата, то может устанавливаться пара фиксирующих порогов. Индикатор захвата может использоваться для индикации того, что принимаемый приемником сигнал достаточно силен для демодуляции сигнала, чтобы получить надежные данные. Пара порогов может также использоваться для обеспечения методов комбинирования сигналов разнесением. Приемники,особенно использующие схемы многоотводного приемника, способны параллельно демодулировать составляющие многолучевого распространения одного и того же сигнала. Объединение нескольких составляющих одного и того же сигнала является способом восстановления исходного сигнала, передаваемого абонентским устройством. Точные пороговые уровни для любого метода обработки сигнала устанавливаются для достижения желательного результата с учетом параметров работы системы.Настоящее изобретение использует вышеуказанный способ в системе связи с переменной скоростью для определения того, приемлем ли данный сигнальный уровень для связи. Когда энергия сигнала, определяемая для наинизщей скорости данных, достигает заранее определенных пороговых уровней энергии, сигнал захваТЫВЗСТСЯ, И МОГУТ УСТЗНЗВЛИВЗТЬСЯ ИНДИКЗТОРЬ] объединения данных.Признаки, задачи и преимущества настоящего изобретения поясняются в подробном нижеследующем описании, иллюстрируемом черТСЖЗМИ, на КОТОРЫХ ОДИНЗКОВЫС ССЫЛОЧНЫС ПОзиции обозначают одинаковые элементы на всех чертежах.На фиг. 1 представлена блок-схема передающей части абонентского устройства в связ ном приемопередатчике с расширенным спектром и переменной скоростью данных;на фиг. 2 - блок-схема приемника базовой СТЗНЦИИ, содержащий МНОЖССТВО НСЗЗВИСИМЫХ элементов демодуляции;на фиг. 3 - подробная блок-схема, представляющая место включения устройства обнаружения захвата в элементе демодуляции приемника базовой станции;на фиг. 4 - иллюстрация выполнения устройства обнаружения захвата, работающего согласно принципам настоящего изобретения; ина фиг. 5 - иллюстрация форматирования кадра данных при передаче на различных скоростях данных и приеме приемником по 2.Точное измерение уровня сигналов требуется обычно для поддержания надежной линии передачи в системе связи. Когда сильный и относительно более слабый сигналы воспринимают одинаковую помеху в данном тракте передачи, более сильный сигнал обычно обеспечивает более высокое отношение сигнал/шум (С/Ш),что приводит к более высокому качеству связи. Система связи, способная измерять малые измеНСНИЯ урОВНЯ ЗНСрГИИ сигнала, МОЖСТ ТОЧНО различить эти сильный и слабый сигналы.В системе связи с переменной скоростью данных сигнала, передаваемый абонентским устройством, может содержать данные, распределенные псевдослучайным образом. Такой способ распределения затрудняет точное измерение уровня сигнала из-за того, что изменения данных представляются в виде флюктуации уровня сигнала. В идеале система, способная ЗЗХВЗТЫВЗТЬ ПОДХОДЯЩИЙ СИГНЗЛ, ОСУЩССГВЛЯЛЗ бы правильные измерения уровня сигнала. Настоящее изобретение обеспечивает устройство и способ обнаружения захвата для системы с переменной скоростью данных, что гарантирует измерения уровня сигнала независимо от скороСТИ передачи ДЗННЫХ.Активные группы управления мощностью содержат сигнальную информацию независимо ОТ СКОрОСТИ передачи ДЗННЫХ И ЯВЛШОТСЯ ПОДМНОЖССТВОМ ГРУПП управления МОЩНОСТЬЮ В Кадре данных. В предпочтительном варианте осуществления кадр данных имеет 16 групп управления мощностью, из которых, по меньшей мере, две классифицируются как активные группы управления мощностью. Фиг. 5 иллюстрирует примерный кадр данных, форматируемЬ 1 й для передачи на каждой из возможных скоростей данных. На фиг. 5 группы управления мощностью на каждой скорости зачернены. Псевдослучайный процесс, описанный ниже,управляет "размещением" групп управления мощностью для передачи в каждом кадре. Анализ этого процесса показывает, что, по меньшей мере, две группы управления мощностью - активные группы управления мощностью - передаются в каждом кадре. Эти активные группы управления мощностью появляются в одном итом же самом месте независимо от скорости данных для кадра. В предпочтительном варианте осуществления активные группы управления мощностью передаются на скорости передачи ДЗННЪ 1 Х В ОДНУ ВОСЬМУЪО, ИЛИ на НЗИНИЗШСЙ СКОрости. На фиг. 5 две активных гругшы управления мощностью - группы 2 и 9 управления мощностью - показаны двумя зачерненными отрезками в отсчете кадра 506 на скорости передачи в одну восьмую. Положение активных групп управления мощностью в следующем кадре изменяется. Положение активных групп управления мощностью можно определить в пункте приема таким же образом, как эти положения кадра для скорости в одну восьмую определяются в передающем пункте. Положение активных групп управления мощностью может базироваться на одном или более параметрах,таких как идентификация ПУНКТЗ передачи ИЛИ приема, назначенный номер вызова, время суток передачи или псевдошумовое (ГПЛ) кодирование, используемое пунктом передачи или приема.Накопление уровней энергии, указанных каждой активной группой управления мощностью, обеспечивает основу для надежного измерения уровня сигнала. Этот подход является усовершенствованием ПО ОТНОШСНШО К предЬ 1 дущим способам обнаружения захвата, потому что он ограничивает измерение сигнала активными группами управления мощностью, которые содержат действительные данные, а не всеми группами управления мощностью в заданном кадре. Потенциально некоторые группы могут содержать Шум, тем самым приводя к НСТОЧНЫМ ИЗМСрСНИЯМ.Другой важный аспект состоит в использоВЗНРШ МНОЖССТВЗ ПОрОГОВЫХ урОВНСЙ ДЛЯ ИЗМСрения накопленных уровней энергии сигнала. По мере приема сигналов их соответствующая накопленная энергия сравнивается со множестВОМ ПОрОГОВЫХ урОВНСЙ, а не С СДИНСТВСННЫМ пороговым уровнем. Использование множества пороговых уровней улучшает обнаружение сигнала и уменьшает ошибки ложного обнаружения сигналов, вызванные локализованными флюктуациями уровня энергии в передаваемом сигнале. В рассматриваемом примере осуществления используется два пороговых уровня при обнаружении сигнала, но в более сложных условиях связи может использоваться более сложная схема, применяющая множество пороговых уровней. К примеру, может использоваться более высокий пороговый уровень для индикации того, когда уровень энергии достаточен для связи. Может использоваться и более низкий пороговый уровень для индикации того, когда уровень энергии недостаточен для связи. Когда сигнал превышает более высокий пороговый уровень, он все еще может считаться пригодным для связи, даже если последующие малые флюктуации вызовут его резкое падение нижеэтого же более высокого порогового предельного значения. Когда сигнал превысит более высокое пороговое значение, он продолжает считаться ПрИГОДНЫМ ДЛЯ СВЯЗИ, пока ОН ОСГЗСТСЯ над более низким пороговым пределом.Для пояснения настоящего изобретения,ниже кратко обсуждается кодирование и передача данных абонентским устройством. Фиг. 1 иллюстрирует пример осуществления передающей части 100 в приемопередатчике с переменной скоростью данных. В системе связи, такой как сотовая система связи МДКР с переменной скоростью или система связи с переменной скоростью в сети персональной связи (СПС), "прямая линия" назначает тракт передачи от базовой станции к абонентскому устройству. В противоположность этому, "обратная лгшия" назначает тракт передачи от абонентского устройства к базовой станции. Обычно сигналы, посылаемые от абонентского устройства, проходят либо по каналу доступа, либо по каналу трафика. Канал доступа используется для коротких сообщений СИГНЗЛИЗЗЦИИ, таких как ИНИЦИЗЦИЯ ВЬВОВЗ, ОТВСТЫ на ПОИСКОВЫС ВЫЗОВЫ И регистрации. Канал трафика используется для передачи (1) основного трафика, как правило, речевых данных пользователя, (2) дополнительного трафика, как правило, неречевых данных пользователя, (3) трафика сигнализации, такого как команды и управляющие сигналы, (4) комбинации основного и дополнительного трафиков, и (5) комбинации основного трафика и трафша сигнализаЦИИ.Передающая часть 100 при функционироваъши в реяшме, когда присутствует основной трафик, передает акустические сигналы, такие как речь и/или фоновый шум, в виде цифровых сигналов через передающую среду. Для облегчения цифровой передачи акустических сигналов эти сигналы дискретизируются и оцифровываются с использованием общеизвестных способов. К примеру, на фиг. 1 звук преобразуется микрофоном 102 в аналоговый сигнал, который затем преобразуется в цифровой сигнал кодеком 104. Кодек 104 в типовом случае вЬ 1 полняет аналого-цифровое преобразование с использованием стандартного формата 8 разрядного ц-закона. В альтернативном случае аналоговый сигнал может преобразовываться в цифровой вид непосредственно в формате равномерной импульсно-кодовой модуляции(ИКМ). В возможном варианте выполнения кодек 104 использует дискретизацию на частоте 8 кГц и выдает 8-разрядные отсчеты, чтобы получить скорость данных 64 кбайт/с.8-Разрядные отсчеты выводятся из кодека 104 на вокодер 106 с переменной скоростью, где выполняется процесс преобразования равномерного кода по ц-закону. В вокодере 106 с переменной скоростью отсчеты входных данных организуются в кадры с заранее определенным ЧИСЛОМ ОТСЧСТОВ. В ПрСДПОЧТИТСЛЬНОМ ВЫПОЛ 000310нении вокодера 106 с переменной скоростью каждый кадр содержит порядка 160 отсчетов или около 20 мс речи на частоте дискретизации 8 кГц. Специалистам понятно, что можно исПОЛЬЗОВЗТЬ И ДруГИС ЧЗСГОТЫ ДИСКрСТИЗЗЦИИ И размеры кадра, как это желательно для конкретных конструкций систем связи. Каждый кадр дискретизированной речи закодирован с переменной скоростью вокодером 106 с переменной СКОРОСТЬЮ. ВОКОДСрНЫС ПЗКСТЫ ДЗННЫХ ВЫВОдятся затем на микропроцессор 108 и связанные с ним схемы для дополнительного форматироВЗНИЯ.Микропроцессор 108 принимает пакеты данных каждые 20 мс с указанием скорости, на которой эта речь была закодирована. Микропроцессор 108 принимает также входной сигнал вторичного трафика. Микропроцессор 108 генерирует также данные сигнализации (т.е. команды) для передачи. Микропроцессор 108 обычно включает в себя программные команды, содерЯЩЩИССЯ В памяти программных команд, ПЗМЯТЬ данных, а также подходящий интерфейс и свяЗЗННЫС СХСМЫ, как ИЗВССТНО ИЗ урОВНЯ ТСХНИКИ. Данные выводятся из микропроцессора 108 в каждом кадре на генератор 112 ИЦК (избыточного циклического кода) и последнего разряда. Генератор 112 ИЦК и последнего разряда ВЬ 1 числяет набор последних разрядов для каждого кадра.На фиг. 1 кадры данных с проверочными разрядами и последними разрядами выводятся на сверточный кодер 114. В возможном варианте выполнения сверточный кодер 114 предпочТИТСЛЬНО КОДИрУСТ ВХОДНЫС ДЗННЪ 1 С, ИСПОЛЬЗУЯ сверточный код со скоростью 1/3 и длиной кодового ограничения 1 = 9. К примеру, сверточный кодер 114 образован порождающими функциями 30 = 557 (восьмиричн.) 31: 663 (восьмиричн.) и 2 711 (восьмиричн.). Как хорошо известно из уровня техники, сверточное кодирование включает в себя сложение по модулю 2 ДЗННЪ 1 Х С выбранных ОТВОДОВ ПОСЛСДОВЗТСЛЬНО сдвигаемой по времени задержанной последовательности данных. Длина задержки последовательности данных равна 1-1, где 1 есть длина кодового ограничения. Поскольку в предпочтиТСЛЬНОМ ВЫПОЛНСНИИ ИСПОЛЬЗУСТСЯ КОД СО СКОростью 1/3, для каждого входа разряда данных в кодер генерируются три кодовых символа - кодовые символы (со), (сд) и (с 2). Кодовые символь 1 (со), (сд) и (с 2) генерируются соответственно порождающими функциями до 30, 31 и 32. КодоВЫС СИМВОЛЫ ВЫВОДЯТСЯ ИЗ СВСрТОЧНОГО кодера 114 на перемежитель 116 . Выходные кодовые символы подаются на перемежитель 116 в порядке, когда кодовый символ (со) является первым, кодовый символ (сд) - вторым, а кодовый символ (с 2) - последним. Последние разряды на конце каждого кадра можно использовать для сброса сверточного кодера 114 в нулевое со
МПК / Метки
МПК: H04B 17/00
Метки: уровня, связи, устройство, переменную, имеющей, определения, сигнала, спектром, расширенным, системе, данных, скорость, способ
