Ловушка для улавливания лесных, садовых и сельскохозяйственных вредных насекомых и способ удерживания и хранения таких вредителей

Номер патента: 7755

Опубликовано: 29.12.2006

Авторы: Цвиклински Лешек, Барчик Анджей

Есть еще 12 страниц.

Смотреть все страницы или скачать PDF файл.

Формула / Реферат

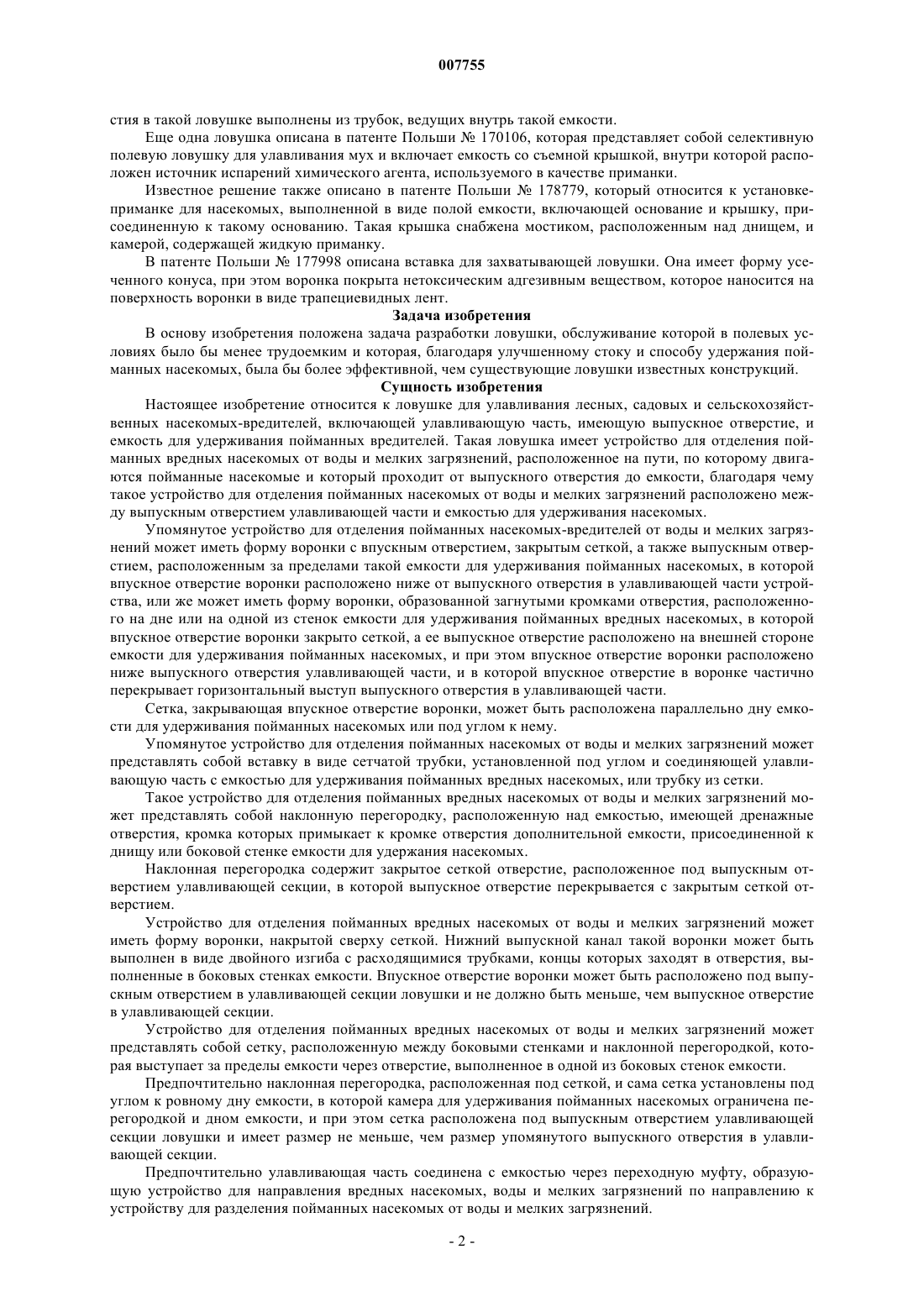

1. Ловушка для улавливания лесных, садовых и сельскохозяйственных насекомых-вредителей, включающая улавливающую секцию, имеющую выпускное отверстие, и емкость для удерживания пойманных вредителей, отличающаяся тем, что устройство (17, 32, 42) для отделения пойманных насекомых от воды и мелких загрязнений расположено на пути продвижения пойманных насекомых, проходящем от выпускного отверстия (143) улавливающей секции (12, 37, 43) к емкости (11, 31, 41).

2. Ловушка по п.1, отличающаяся тем, что устройство для отделения пойманных насекомых от воды и мелких загрязнений расположено между выпускным отверстием (143) улавливающей секции (43) и емкостью (41).

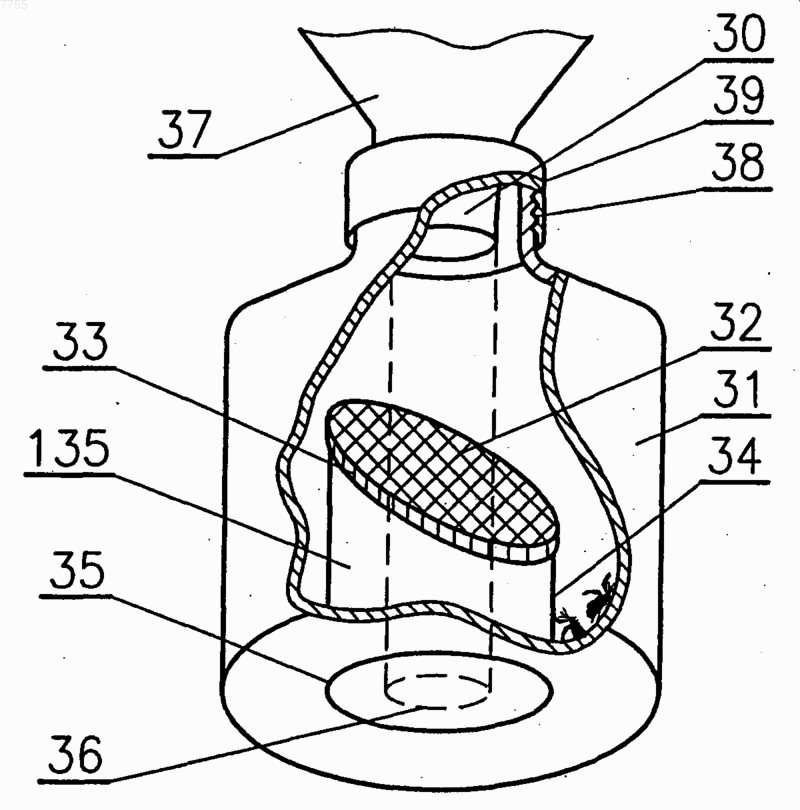

3. Ловушка по п.1, отличающаяся тем, что устройство для отделения пойманных насекомых от воды и мелких загрязнений имеет форму воронки (135), имеющей впускное отверстие, закрытое сеткой (32), и выпускное отверстие (36), расположенные вне емкости (31) для удерживания пойманных насекомых, в которой впускное отверстие расположено под выпускным отверстием улавливающей секции (37).

4. Ловушка по п.1, отличающаяся тем, что устройство для отделения пойманных насекомых от воды и мелких загрязнений имеет форму воронки (76), образованной загнутыми кромками отверстия, расположенного на днище или на одной из боковых стенок емкости (71) для удерживания пойманных насекомых, в которой впускное отверстие воронки закрыто сеткой (75), а выпускное отверстие расположено вне емкости (71) для удерживания пойманных насекомых, а впускное отверстие воронки расположено под выпускным отверстием улавливающей секции, и в которой впускное отверстие воронки накладывается на горизонтальный выступ выпускного отверстия (74) улавливающей секции (77).

5. Ловушка по п.4, отличающаяся тем, что сетка, закрывающая впускное отверстие воронки, расположена параллельно или под углом к днищу емкости для удерживания пойманных насекомых.

6. Ловушка по п.1, отличающаяся тем, что устройство для отделения пойманных насекомых от воды и мелких загрязнений представляет собой вставку (54) в виде трубки из сетки, установленную под углом и соединяющую улавливающую секцию с емкостью для удерживания пойманных насекомых.

7. Ловушка по п.1, отличающаяся тем, что устройство для отделения пойманных насекомых от воды и мелких загрязнений представляет собой трубку (54), выполненную из сетки.

8. Ловушка по п.1, отличающаяся тем, что устройство для отделения пойманных насекомых от воды и мелких загрязнений представляет собой наклонную перегородку (94), расположенную над емкостью с дренажными отверстиями, кромка которой примыкает к кромке отверстия дополнительной емкости, соединенной с днищем или боковой стенкой емкости.

9. Ловушка по п.8, отличающаяся тем, что такая наклонная перегородка содержит закрытое сеткой отверстие (92), расположенное под выпускным отверстием улавливающей секции, в которой выпускное отверстие перекрывается с закрытым сеткой отверстием.

10. Ловушка по п.1, отличающаяся тем, что устройство для отделения пойманных насекомых от воды и мелких загрязнений имеет форму воронки, закрытой сверху сеткой, и в которой нижнее выпускное отверстие воронки выполнено в двойном колене с разветвляющимися трубками, концы которых заходят в отверстия, выполненные в боковых стенках емкости, в которой впускное отверстие воронки расположено под выпускным отверстием улавливающей секции ловушки и по размеру не меньше, чем такое выпускное отверстие улавливающей секции.

11. Ловушка по п.1, отличающаяся тем, что устройство для отделения пойманных насекомых от воды и мелких загрязнений представляет собой сетку (92), установленную между боковой стенкой и наклонной перегородкой (94), которая выступает за пределы емкости через отверстие в боковой стенке емкости (91).

12. Ловушка по п.11, отличающаяся тем, что наклонная перегородка, расположенная под сеткой, и сама сетка установлены под углом к выровненному дну емкости, и в которой камера для удерживания пойманных насекомых определяется перегородкой и дном емкости, и в то же время сетка установлена под выпускным отверстием улавливающей секции ловушки и по размеру не меньше, чем такое выпускное отверстие улавливающей секции.

13. Ловушка по п.1, отличающаяся тем, что улавливающая секция соединена с емкостью через переходную муфту (73), образующую устройство для направления пойманных насекомых.

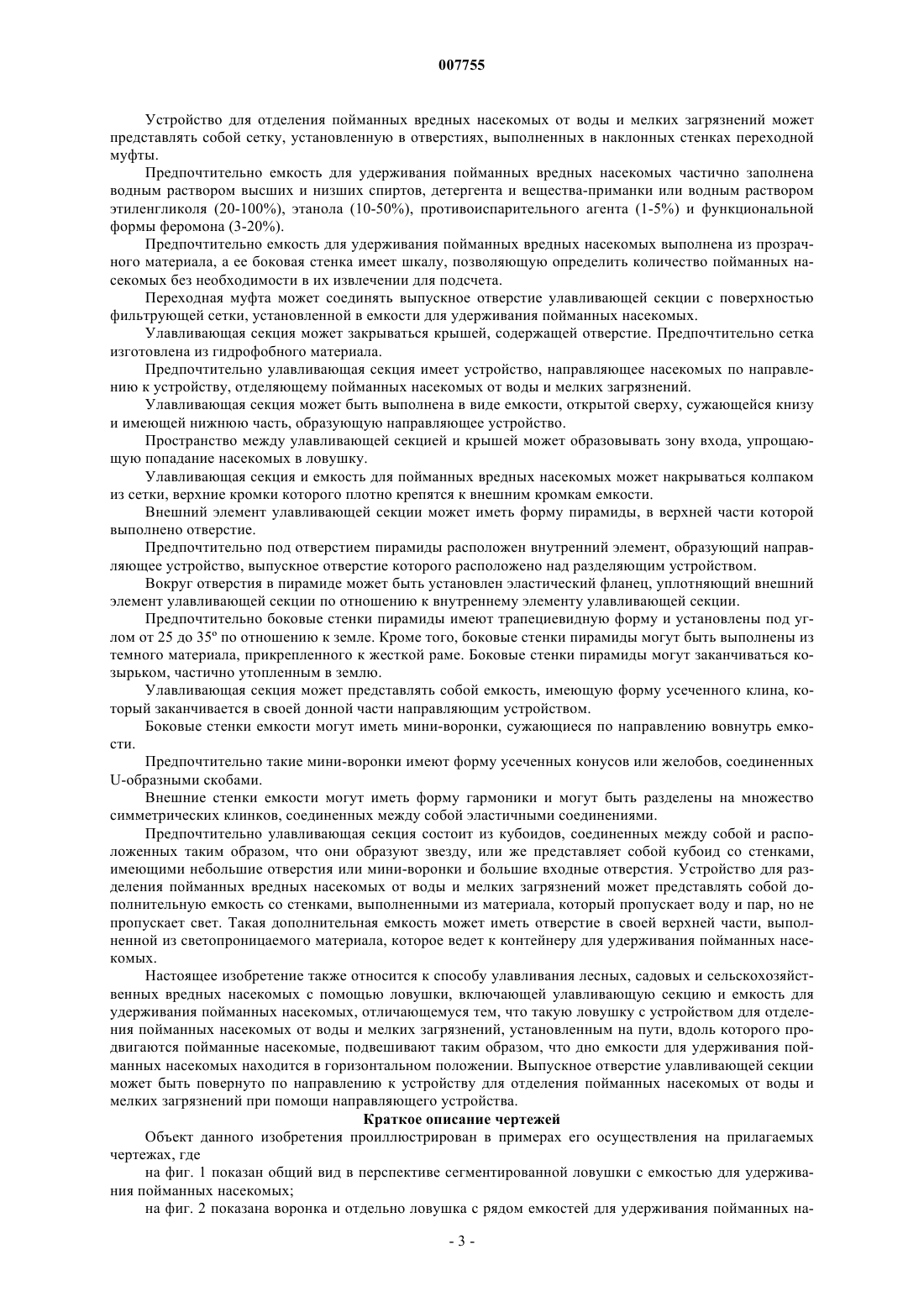

14. Ловушка по п.13, отличающаяся тем, что устройство для отделения пойманных насекомых от воды и мелких загрязнений представляет собой сетку, установленную в отверстиях, выполненных в наклонных стенках переходной муфты.

15. Ловушка по п.1, отличающаяся тем, что емкость для удерживания пойманных насекомых частично заполнена водным раствором (40) высших и низших спиртов, детергента и вещества, используемого в качестве приманки.

16. Ловушка по п.1, отличающаяся тем, что емкость для удерживания пойманных насекомых частично заполнена водным раствором (40) этиленгликоля (20-100%), этанола (10-50%), противоиспарительного агента (1-5%) и функциональной формы феромона (3-20%).

17. Ловушка по п.1, отличающаяся тем, что емкость для удерживания пойманных насекомых выполнена из прозрачного материала, а боковая стенка емкости снабжена шкалой, позволяющей определять количество пойманных вредных насекомых, не вынимая и не подсчитывая их.

18. Ловушка по п.13, отличающаяся тем, что переходная муфта подгоняет выпускное отверстие улавливающей секции к поверхности фильтрующей сетки, установленной в емкости для удерживания пойманных насекомых.

19. Ловушка по п.1, отличающаяся тем, что улавливающая секция в верхней части закрыта крышкой, имеющей отверстие.

20. Ловушка по п.3, отличающаяся тем, что сетка изготовлена из гидрофобного материала.

21. Ловушка по п.1, отличающаяся тем, что улавливающая секция (78) содержит устройство (73), направляющее насекомых по направлению к устройству (75) для отделения пойманных насекомых от воды и мелких загрязнений.

22. Ловушка по п.1, отличающаяся тем, что улавливающая секция (417) имеет форму емкости, открытой сверху и сужающейся книзу, имеющей нижнюю часть (407), образующую направляющее устройство.

23. Ловушка по п.22, отличающаяся тем, что над улавливающей секцией (417) установлена крыша (41).

24. Ловушка по п.23, отличающаяся тем, что пространство между улавливающей секцией и крышей образует зону входа (411), обеспечивающую более простое проникновение в ловушку.

25. Ловушка по п.22, отличающаяся тем, что улавливающая секция и емкость для пойманных вредных насекомых накрыта сетчатым мешком (526), верхние кромки которого плотно прикреплены к внешним кромкам емкости.

26. Ловушка по п.1, отличающаяся тем, что внешний элемент (658) улавливающей секции имеет форму пирамиды с отверстием в ее верхней части.

27. Ловушка по п.26, отличающаяся тем, что под отверстием такой пирамиды расположен внутренний элемент, который образует направляющее устройство (636), выпускное отверстие которого расположено над разделяющим устройством (634).

28. Ловушка по п.27, отличающаяся тем, что вокруг отверстия в пирамиде расположен эластичный фланец, уплотняющий внешний элемент улавливающей секции по отношению к внутреннему элементу улавливающей секции.

29. Ловушка по п.27, отличающаяся тем, что боковые стенки (638) пирамиды имеют форму трапеции и установлены под углом от 25 до 35 градусов к поверхности земли.

30. Ловушка по п.29, отличающаяся тем, что боковые стенки пирамиды выполнены из темного материала, закрепленного на жесткой раме.

31. Ловушка по п.30, отличающаяся тем, что боковые стенки пирамиды заканчиваются желобом (640), частично утопленным в земле.

32. Ловушка по п.1, отличающаяся тем, что улавливающая секция представляет собой емкость (753) с формой усеченного клина, который у основания заканчивается направляющим устройством.

33. Ловушка по п.32, отличающаяся тем, что боковые стенки емкости (753) снабжены мини-воронками (755), сужающимися по направлению внутрь емкости.

34. Ловушка по п.33, отличающаяся тем, что мини-воронки (755) имеют форму усеченных конусов или желобов.

35. Ловушка по п.33, отличающаяся тем, что мини-воронки (755) соединены U-образными скобками (756).

36. Ловушка по п.33, отличающаяся тем, что внешняя поверхность стенок емкости имеет структуру гармоники, разделенной на множество симметричных клиньев, соединенных между собой эластичными соединениями (758).

37. Ловушка по п.1, отличающаяся тем, что улавливающая секция (763) образована прямоугольными параллелепипедами, связанными между собой и расположенными таким образом, что они образуют звезду.

38. Ловушка по п.1, отличающаяся тем, что улавливающая секция (773) представляет собой прямоугольный параллелепипед со стенками, имеющими небольшие отверстия или мини-воронки (774) и более крупные отверстия для входа (777).

39. Ловушка по п.1, отличающаяся тем, что устройство для отделения пойманных насекомых от воды и мелких загрязнений представляет собой дополнительную емкость (901) со стенками, выполненными из материала, пропускающего воду и пар, но не пропускающего свет.

40. Ловушка по п.39, отличающаяся тем, что такая дополнительная емкость (901) имеет отверстие (906) в своей верхней части, ведущее к емкости (903) для удерживания пойманных насекомых, выполненной из материала, пропускающего свет.

41. Способ улавливания лесных, садовых и сельскохозяйственных насекомых-вредителей при помощи ловушки, включающей улавливающую секцию и емкость для удерживания пойманных вредителей, отличающийся тем, что ловушку с устройством для отделения пойманных насекомых от воды и мелких загрязнений, расположенным на пути продвижения пойманных насекомых, подвешивают таким образом, чтобы дно емкости для удерживания пойманных насекомых находилось в горизонтальном положении.

42. Способ улавливания вредных насекомых по п.41, отличающийся тем, что устройство для отделения пойманных насекомых от воды и мелких загрязнений устанавливают между выпускным отверстием улавливающей секции и камерой, в которой они удерживаются.

43. Способ улавливания вредных насекомых по п.41, отличающийся тем, что выпускное отверстие улавливающей секции направляют в направлении устройства для отделения пойманных насекомых от воды и мелких загрязнений при помощи направляющего устройства.

Рисунок 1



Текст

Смотреть все

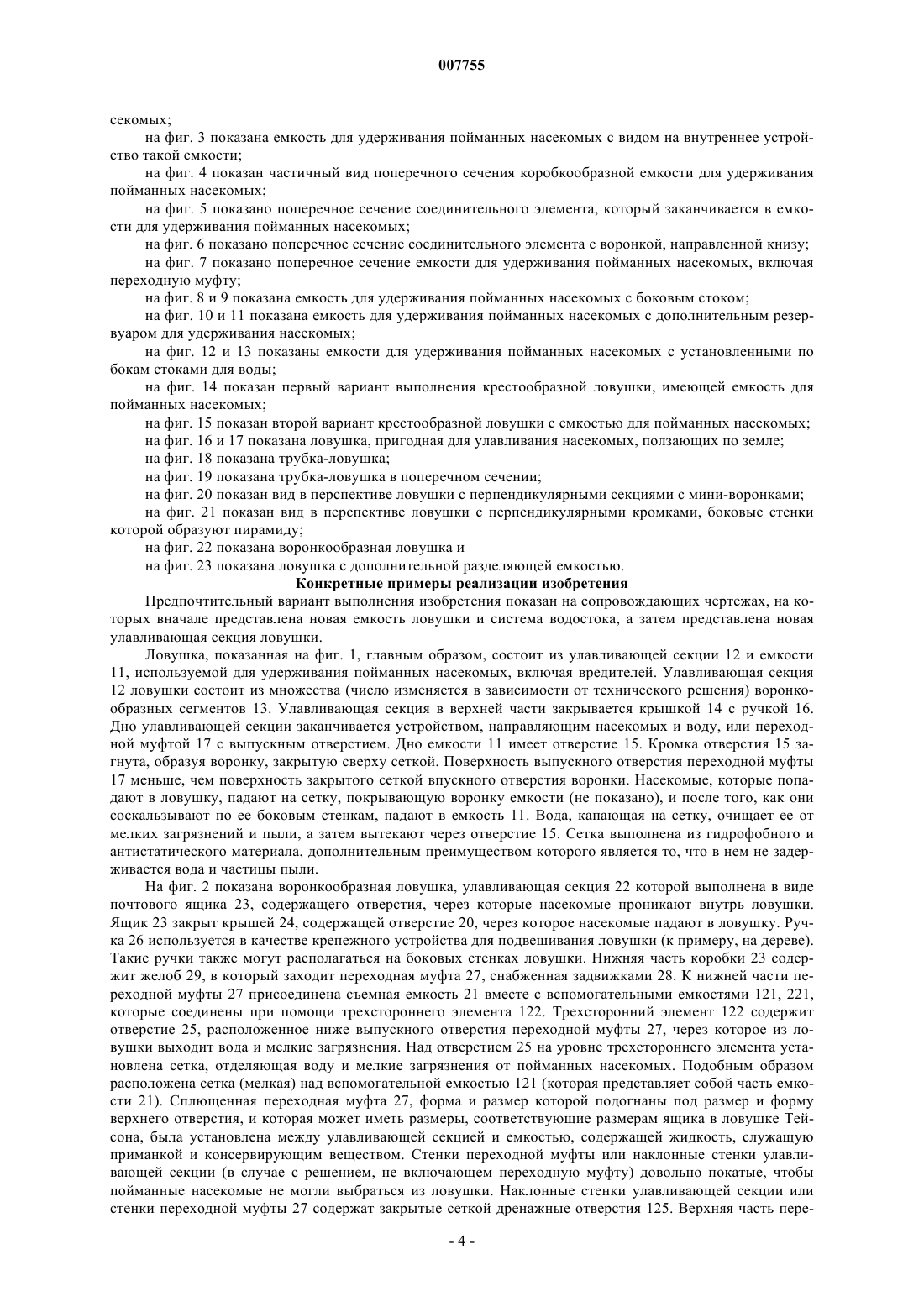

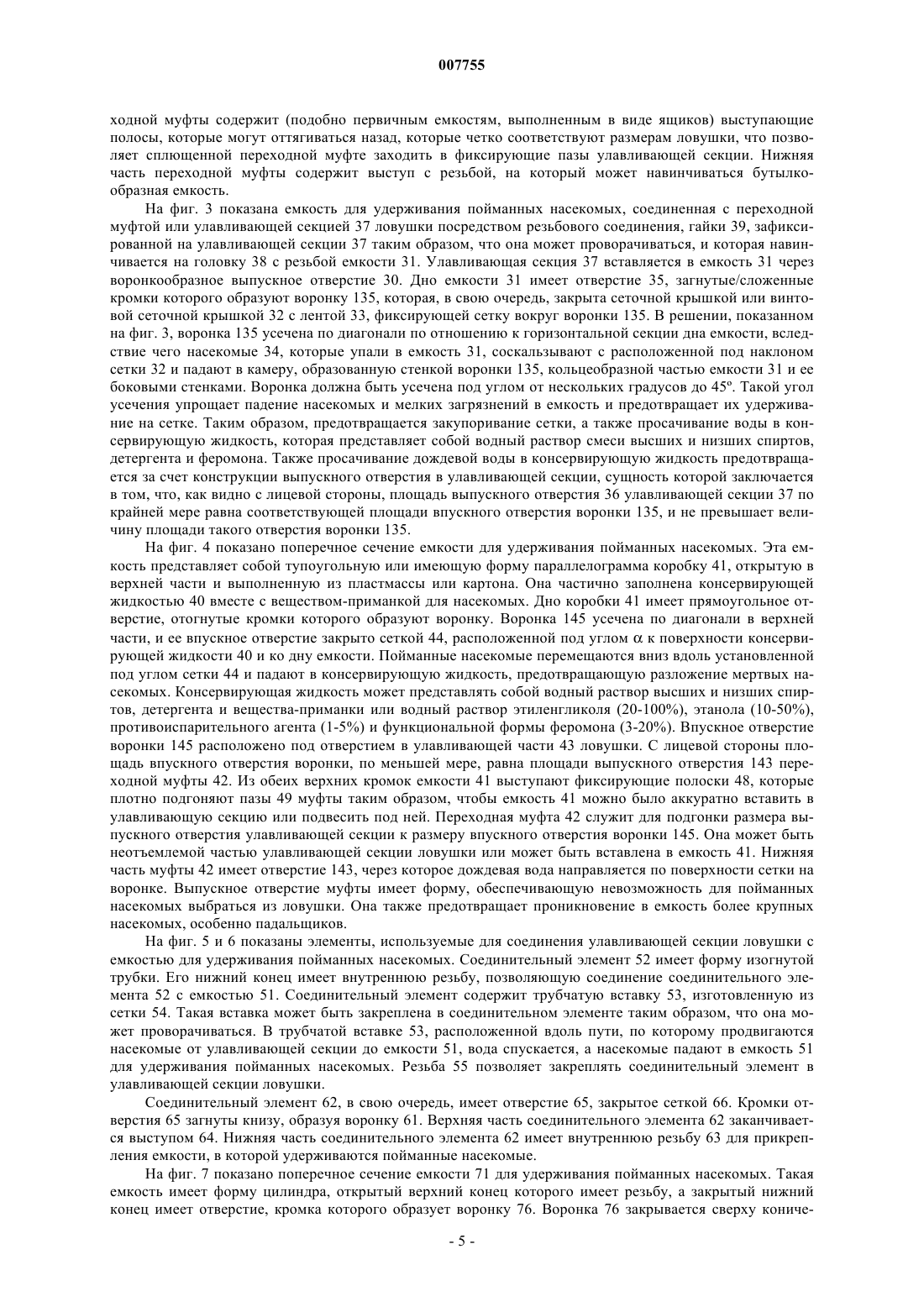

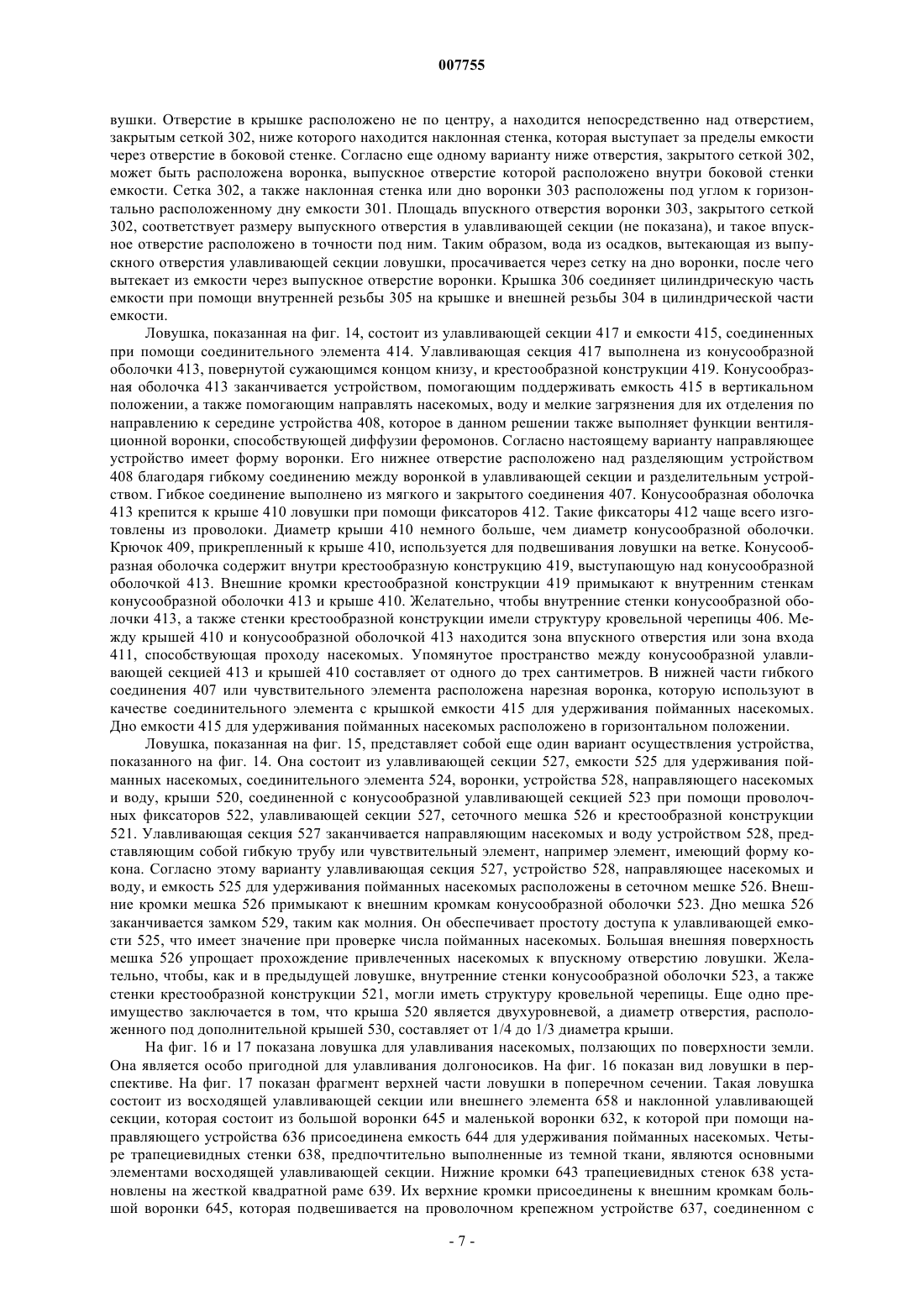

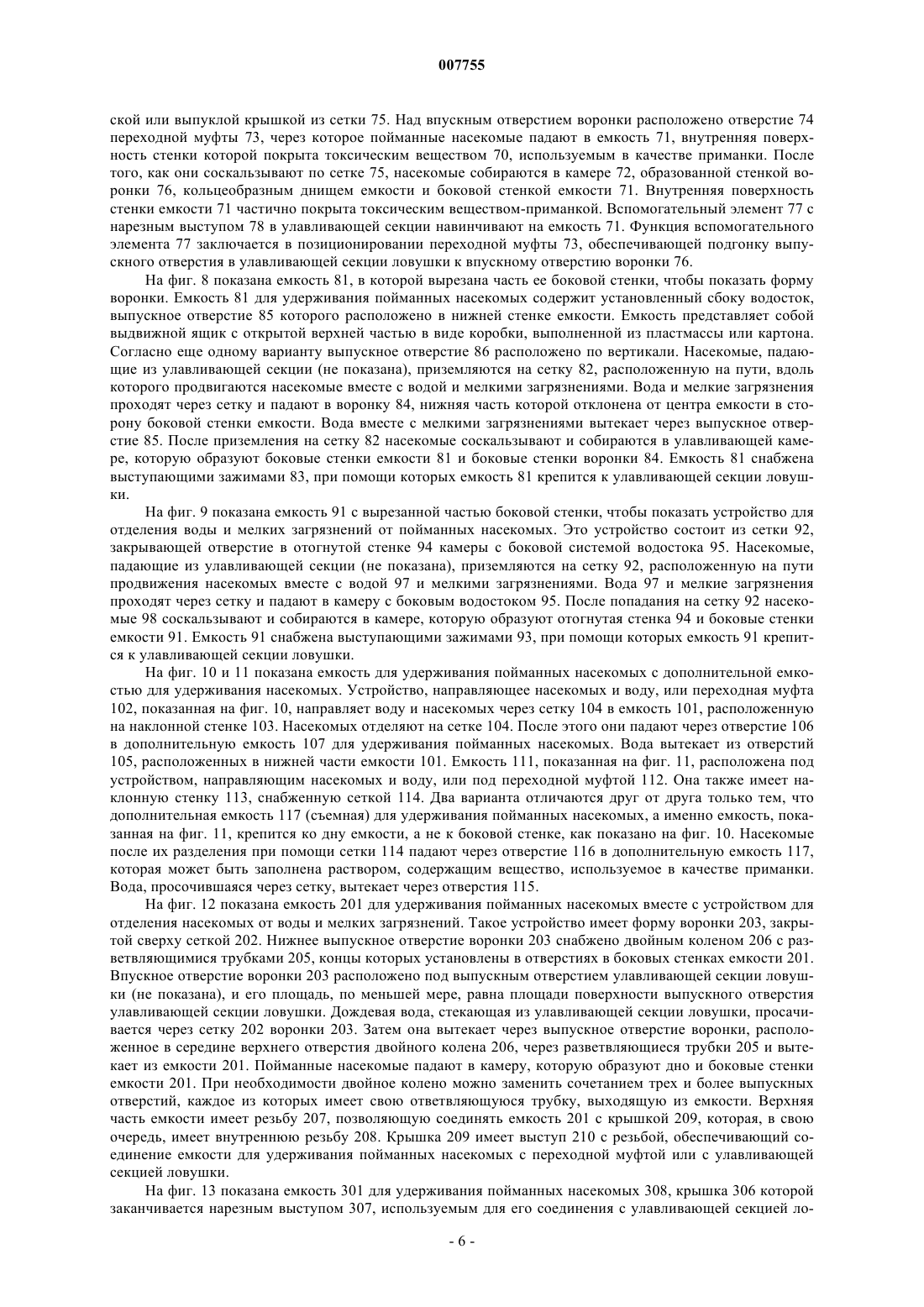

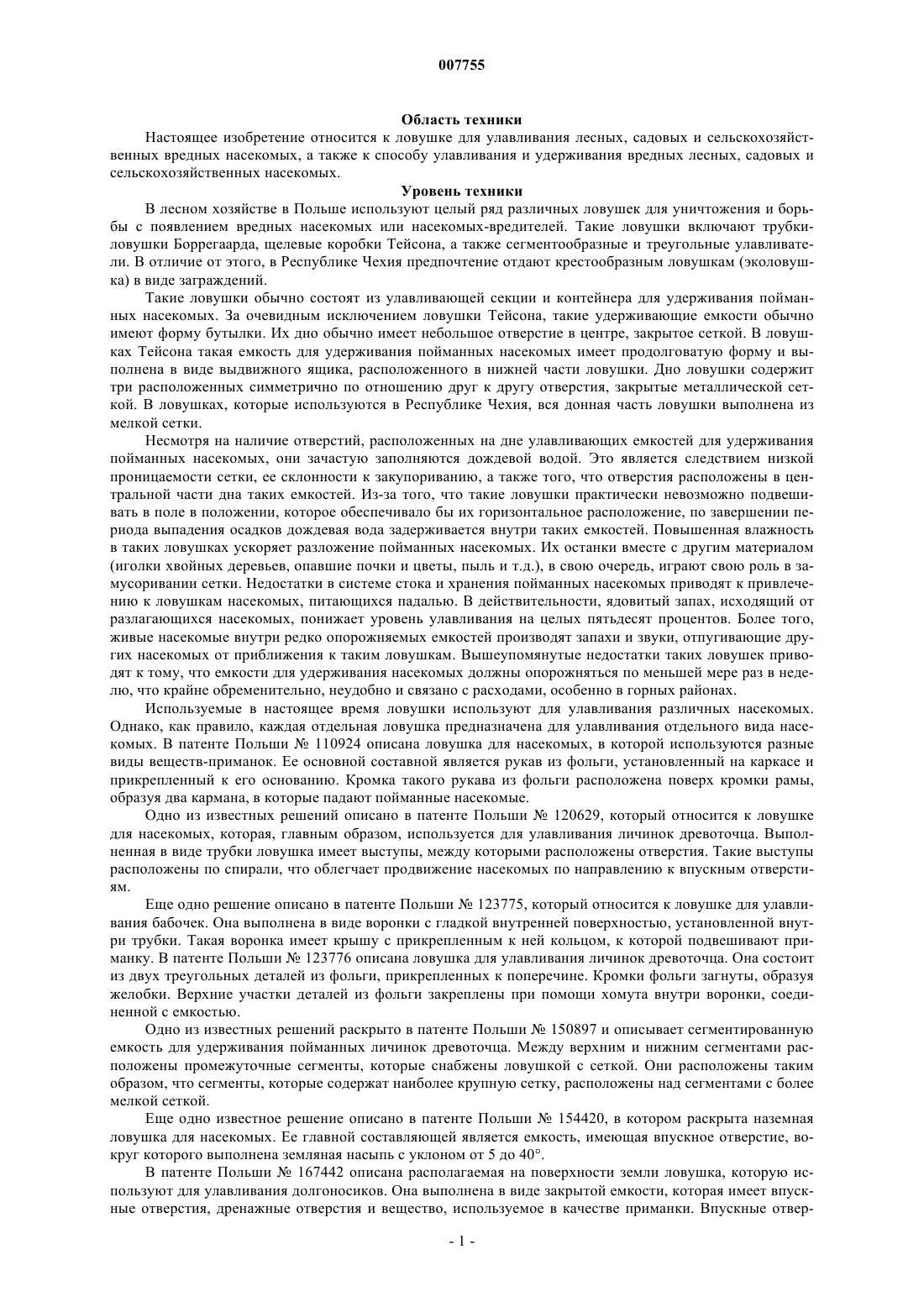

007755 Область техники Настоящее изобретение относится к ловушке для улавливания лесных, садовых и сельскохозяйственных вредных насекомых, а также к способу улавливания и удерживания вредных лесных, садовых и сельскохозяйственных насекомых. Уровень техники В лесном хозяйстве в Польше используют целый ряд различных ловушек для уничтожения и борьбы с появлением вредных насекомых или насекомых-вредителей. Такие ловушки включают трубкиловушки Боррегаарда, щелевые коробки Тейсона, а также сегментообразные и треугольные улавливатели. В отличие от этого, в Республике Чехия предпочтение отдают крестообразным ловушкам (эколовушка) в виде заграждений. Такие ловушки обычно состоят из улавливающей секции и контейнера для удерживания пойманных насекомых. За очевидным исключением ловушки Тейсона, такие удерживающие емкости обычно имеют форму бутылки. Их дно обычно имеет небольшое отверстие в центре, закрытое сеткой. В ловушках Тейсона такая емкость для удерживания пойманных насекомых имеет продолговатую форму и выполнена в виде выдвижного ящика, расположенного в нижней части ловушки. Дно ловушки содержит три расположенных симметрично по отношению друг к другу отверстия, закрытые металлической сеткой. В ловушках, которые используются в Республике Чехия, вся донная часть ловушки выполнена из мелкой сетки. Несмотря на наличие отверстий, расположенных на дне улавливающих емкостей для удерживания пойманных насекомых, они зачастую заполняются дождевой водой. Это является следствием низкой проницаемости сетки, ее склонности к закупориванию, а также того, что отверстия расположены в центральной части дна таких емкостей. Из-за того, что такие ловушки практически невозможно подвешивать в поле в положении, которое обеспечивало бы их горизонтальное расположение, по завершении периода выпадения осадков дождевая вода задерживается внутри таких емкостей. Повышенная влажность в таких ловушках ускоряет разложение пойманных насекомых. Их останки вместе с другим материалом(иголки хвойных деревьев, опавшие почки и цветы, пыль и т.д.), в свою очередь, играют свою роль в замусоривании сетки. Недостатки в системе стока и хранения пойманных насекомых приводят к привлечению к ловушкам насекомых, питающихся падалью. В действительности, ядовитый запах, исходящий от разлагающихся насекомых, понижает уровень улавливания на целых пятьдесят процентов. Более того,живые насекомые внутри редко опорожняемых емкостей производят запахи и звуки, отпугивающие других насекомых от приближения к таким ловушкам. Вышеупомянутые недостатки таких ловушек приводят к тому, что емкости для удерживания насекомых должны опорожняться по меньшей мере раз в неделю, что крайне обременительно, неудобно и связано с расходами, особенно в горных районах. Используемые в настоящее время ловушки используют для улавливания различных насекомых. Однако, как правило, каждая отдельная ловушка предназначена для улавливания отдельного вида насекомых. В патенте Польши 110924 описана ловушка для насекомых, в которой используются разные виды веществ-приманок. Ее основной составной является рукав из фольги, установленный на каркасе и прикрепленный к его основанию. Кромка такого рукава из фольги расположена поверх кромки рамы,образуя два кармана, в которые падают пойманные насекомые. Одно из известных решений описано в патенте Польши 120629, который относится к ловушке для насекомых, которая, главным образом, используется для улавливания личинок древоточца. Выполненная в виде трубки ловушка имеет выступы, между которыми расположены отверстия. Такие выступы расположены по спирали, что облегчает продвижение насекомых по направлению к впускным отверстиям. Еще одно решение описано в патенте Польши 123775, который относится к ловушке для улавливания бабочек. Она выполнена в виде воронки с гладкой внутренней поверхностью, установленной внутри трубки. Такая воронка имеет крышу с прикрепленным к ней кольцом, к которой подвешивают приманку. В патенте Польши 123776 описана ловушка для улавливания личинок древоточца. Она состоит из двух треугольных деталей из фольги, прикрепленных к поперечине. Кромки фольги загнуты, образуя желобки. Верхние участки деталей из фольги закреплены при помощи хомута внутри воронки, соединенной с емкостью. Одно из известных решений раскрыто в патенте Польши 150897 и описывает сегментированную емкость для удерживания пойманных личинок древоточца. Между верхним и нижним сегментами расположены промежуточные сегменты, которые снабжены ловушкой с сеткой. Они расположены таким образом, что сегменты, которые содержат наиболее крупную сетку, расположены над сегментами с более мелкой сеткой. Еще одно известное решение описано в патенте Польши 154420, в котором раскрыта наземная ловушка для насекомых. Ее главной составляющей является емкость, имеющая впускное отверстие, вокруг которого выполнена земляная насыпь с уклоном от 5 до 40. В патенте Польши 167442 описана располагаемая на поверхности земли ловушка, которую используют для улавливания долгоносиков. Она выполнена в виде закрытой емкости, которая имеет впускные отверстия, дренажные отверстия и вещество, используемое в качестве приманки. Впускные отвер-1 007755 стия в такой ловушке выполнены из трубок, ведущих внутрь такой емкости. Еще одна ловушка описана в патенте Польши 170106, которая представляет собой селективную полевую ловушку для улавливания мух и включает емкость со съемной крышкой, внутри которой расположен источник испарений химического агента, используемого в качестве приманки. Известное решение также описано в патенте Польши 178779, который относится к установкеприманке для насекомых, выполненной в виде полой емкости, включающей основание и крышку, присоединенную к такому основанию. Такая крышка снабжена мостиком, расположенным над днищем, и камерой, содержащей жидкую приманку. В патенте Польши 177998 описана вставка для захватывающей ловушки. Она имеет форму усеченного конуса, при этом воронка покрыта нетоксическим адгезивным веществом, которое наносится на поверхность воронки в виде трапециевидных лент. Задача изобретения В основу изобретения положена задача разработки ловушки, обслуживание которой в полевых условиях было бы менее трудоемким и которая, благодаря улучшенному стоку и способу удержания пойманных насекомых, была бы более эффективной, чем существующие ловушки известных конструкций. Сущность изобретения Настоящее изобретение относится к ловушке для улавливания лесных, садовых и сельскохозяйственных насекомых-вредителей, включающей улавливающую часть, имеющую выпускное отверстие, и емкость для удерживания пойманных вредителей. Такая ловушка имеет устройство для отделения пойманных вредных насекомых от воды и мелких загрязнений, расположенное на пути, по которому двигаются пойманные насекомые и который проходит от выпускного отверстия до емкости, благодаря чему такое устройство для отделения пойманных насекомых от воды и мелких загрязнений расположено между выпускным отверстием улавливающей части и емкостью для удерживания насекомых. Упомянутое устройство для отделения пойманных насекомых-вредителей от воды и мелких загрязнений может иметь форму воронки с впускным отверстием, закрытым сеткой, а также выпускным отверстием, расположенным за пределами такой емкости для удерживания пойманных насекомых, в которой впускное отверстие воронки расположено ниже от выпускного отверстия в улавливающей части устройства, или же может иметь форму воронки, образованной загнутыми кромками отверстия, расположенного на дне или на одной из стенок емкости для удерживания пойманных вредных насекомых, в которой впускное отверстие воронки закрыто сеткой, а ее выпускное отверстие расположено на внешней стороне емкости для удерживания пойманных насекомых, и при этом впускное отверстие воронки расположено ниже выпускного отверстия улавливающей части, и в которой впускное отверстие в воронке частично перекрывает горизонтальный выступ выпускного отверстия в улавливающей части. Сетка, закрывающая впускное отверстие воронки, может быть расположена параллельно дну емкости для удерживания пойманных насекомых или под углом к нему. Упомянутое устройство для отделения пойманных насекомых от воды и мелких загрязнений может представлять собой вставку в виде сетчатой трубки, установленной под углом и соединяющей улавливающую часть с емкостью для удерживания пойманных вредных насекомых, или трубку из сетки. Такое устройство для отделения пойманных вредных насекомых от воды и мелких загрязнений может представлять собой наклонную перегородку, расположенную над емкостью, имеющей дренажные отверстия, кромка которых примыкает к кромке отверстия дополнительной емкости, присоединенной к днищу или боковой стенке емкости для удержания насекомых. Наклонная перегородка содержит закрытое сеткой отверстие, расположенное под выпускным отверстием улавливающей секции, в которой выпускное отверстие перекрывается с закрытым сеткой отверстием. Устройство для отделения пойманных вредных насекомых от воды и мелких загрязнений может иметь форму воронки, накрытой сверху сеткой. Нижний выпускной канал такой воронки может быть выполнен в виде двойного изгиба с расходящимися трубками, концы которых заходят в отверстия, выполненные в боковых стенках емкости. Впускное отверстие воронки может быть расположено под выпускным отверстием в улавливающей секции ловушки и не должно быть меньше, чем выпускное отверстие в улавливающей секции. Устройство для отделения пойманных вредных насекомых от воды и мелких загрязнений может представлять собой сетку, расположенную между боковыми стенками и наклонной перегородкой, которая выступает за пределы емкости через отверстие, выполненное в одной из боковых стенок емкости. Предпочтительно наклонная перегородка, расположенная под сеткой, и сама сетка установлены под углом к ровному дну емкости, в которой камера для удерживания пойманных насекомых ограничена перегородкой и дном емкости, и при этом сетка расположена под выпускным отверстием улавливающей секции ловушки и имеет размер не меньше, чем размер упомянутого выпускного отверстия в улавливающей секции. Предпочтительно улавливающая часть соединена с емкостью через переходную муфту, образующую устройство для направления вредных насекомых, воды и мелких загрязнений по направлению к устройству для разделения пойманных насекомых от воды и мелких загрязнений.-2 007755 Устройство для отделения пойманных вредных насекомых от воды и мелких загрязнений может представлять собой сетку, установленную в отверстиях, выполненных в наклонных стенках переходной муфты. Предпочтительно емкость для удерживания пойманных вредных насекомых частично заполнена водным раствором высших и низших спиртов, детергента и вещества-приманки или водным раствором этиленгликоля (20-100%), этанола (10-50%), противоиспарительного агента (1-5%) и функциональной формы феромона (3-20%). Предпочтительно емкость для удерживания пойманных вредных насекомых выполнена из прозрачного материала, а ее боковая стенка имеет шкалу, позволяющую определить количество пойманных насекомых без необходимости в их извлечении для подсчета. Переходная муфта может соединять выпускное отверстие улавливающей секции с поверхностью фильтрующей сетки, установленной в емкости для удерживания пойманных насекомых. Улавливающая секция может закрываться крышей, содержащей отверстие. Предпочтительно сетка изготовлена из гидрофобного материала. Предпочтительно улавливающая секция имеет устройство, направляющее насекомых по направлению к устройству, отделяющему пойманных насекомых от воды и мелких загрязнений. Улавливающая секция может быть выполнена в виде емкости, открытой сверху, сужающейся книзу и имеющей нижнюю часть, образующую направляющее устройство. Пространство между улавливающей секцией и крышей может образовывать зону входа, упрощающую попадание насекомых в ловушку. Улавливающая секция и емкость для пойманных вредных насекомых может накрываться колпаком из сетки, верхние кромки которого плотно крепятся к внешним кромкам емкости. Внешний элемент улавливающей секции может иметь форму пирамиды, в верхней части которой выполнено отверстие. Предпочтительно под отверстием пирамиды расположен внутренний элемент, образующий направляющее устройство, выпускное отверстие которого расположено над разделяющим устройством. Вокруг отверстия в пирамиде может быть установлен эластический фланец, уплотняющий внешний элемент улавливающей секции по отношению к внутреннему элементу улавливающей секции. Предпочтительно боковые стенки пирамиды имеют трапециевидную форму и установлены под углом от 25 до 35 по отношению к земле. Кроме того, боковые стенки пирамиды могут быть выполнены из темного материала, прикрепленного к жесткой раме. Боковые стенки пирамиды могут заканчиваться козырьком, частично утопленным в землю. Улавливающая секция может представлять собой емкость, имеющую форму усеченного клина, который заканчивается в своей донной части направляющим устройством. Боковые стенки емкости могут иметь мини-воронки, сужающиеся по направлению вовнутрь емкости. Предпочтительно такие мини-воронки имеют форму усеченных конусов или желобов, соединенныхU-образными скобами. Внешние стенки емкости могут иметь форму гармоники и могут быть разделены на множество симметрических клинков, соединенных между собой эластичными соединениями. Предпочтительно улавливающая секция состоит из кубоидов, соединенных между собой и расположенных таким образом, что они образуют звезду, или же представляет собой кубоид со стенками,имеющими небольшие отверстия или мини-воронки и большие входные отверстия. Устройство для разделения пойманных вредных насекомых от воды и мелких загрязнений может представлять собой дополнительную емкость со стенками, выполненными из материала, который пропускает воду и пар, но не пропускает свет. Такая дополнительная емкость может иметь отверстие в своей верхней части, выполненной из светопроницаемого материала, которое ведет к контейнеру для удерживания пойманных насекомых. Настоящее изобретение также относится к способу улавливания лесных, садовых и сельскохозяйственных вредных насекомых с помощью ловушки, включающей улавливающую секцию и емкость для удерживания пойманных насекомых, отличающемуся тем, что такую ловушку с устройством для отделения пойманных насекомых от воды и мелких загрязнений, установленным на пути, вдоль которого продвигаются пойманные насекомые, подвешивают таким образом, что дно емкости для удерживания пойманных насекомых находится в горизонтальном положении. Выпускное отверстие улавливающей секции может быть повернуто по направлению к устройству для отделения пойманных насекомых от воды и мелких загрязнений при помощи направляющего устройства. Краткое описание чертежей Объект данного изобретения проиллюстрирован в примерах его осуществления на прилагаемых чертежах, где на фиг. 1 показан общий вид в перспективе сегментированной ловушки с емкостью для удерживания пойманных насекомых; на фиг. 2 показана воронка и отдельно ловушка с рядом емкостей для удерживания пойманных на-3 007755 секомых; на фиг. 3 показана емкость для удерживания пойманных насекомых с видом на внутреннее устройство такой емкости; на фиг. 4 показан частичный вид поперечного сечения коробкообразной емкости для удерживания пойманных насекомых; на фиг. 5 показано поперечное сечение соединительного элемента, который заканчивается в емкости для удерживания пойманных насекомых; на фиг. 6 показано поперечное сечение соединительного элемента с воронкой, направленной книзу; на фиг. 7 показано поперечное сечение емкости для удерживания пойманных насекомых, включая переходную муфту; на фиг. 8 и 9 показана емкость для удерживания пойманных насекомых с боковым стоком; на фиг. 10 и 11 показана емкость для удерживания пойманных насекомых с дополнительным резервуаром для удерживания насекомых; на фиг. 12 и 13 показаны емкости для удерживания пойманных насекомых с установленными по бокам стоками для воды; на фиг. 14 показан первый вариант выполнения крестообразной ловушки, имеющей емкость для пойманных насекомых; на фиг. 15 показан второй вариант крестообразной ловушки с емкостью для пойманных насекомых; на фиг. 16 и 17 показана ловушка, пригодная для улавливания насекомых, ползающих по земле; на фиг. 18 показана трубка-ловушка; на фиг. 19 показана трубка-ловушка в поперечном сечении; на фиг. 20 показан вид в перспективе ловушки с перпендикулярными секциями с мини-воронками; на фиг. 21 показан вид в перспективе ловушки с перпендикулярными кромками, боковые стенки которой образуют пирамиду; на фиг. 22 показана воронкообразная ловушка и на фиг. 23 показана ловушка с дополнительной разделяющей емкостью. Конкретные примеры реализации изобретения Предпочтительный вариант выполнения изобретения показан на сопровождающих чертежах, на которых вначале представлена новая емкость ловушки и система водостока, а затем представлена новая улавливающая секция ловушки. Ловушка, показанная на фиг. 1, главным образом, состоит из улавливающей секции 12 и емкости 11, используемой для удерживания пойманных насекомых, включая вредителей. Улавливающая секция 12 ловушки состоит из множества (число изменяется в зависимости от технического решения) воронкообразных сегментов 13. Улавливающая секция в верхней части закрывается крышкой 14 с ручкой 16. Дно улавливающей секции заканчивается устройством, направляющим насекомых и воду, или переходной муфтой 17 с выпускным отверстием. Дно емкости 11 имеет отверстие 15. Кромка отверстия 15 загнута, образуя воронку, закрытую сверху сеткой. Поверхность выпускного отверстия переходной муфты 17 меньше, чем поверхность закрытого сеткой впускного отверстия воронки. Насекомые, которые попадают в ловушку, падают на сетку, покрывающую воронку емкости (не показано), и после того, как они соскальзывают по ее боковым стенкам, падают в емкость 11. Вода, капающая на сетку, очищает ее от мелких загрязнений и пыли, а затем вытекают через отверстие 15. Сетка выполнена из гидрофобного и антистатического материала, дополнительным преимуществом которого является то, что в нем не задерживается вода и частицы пыли. На фиг. 2 показана воронкообразная ловушка, улавливающая секция 22 которой выполнена в виде почтового ящика 23, содержащего отверстия, через которые насекомые проникают внутрь ловушки. Ящик 23 закрыт крышей 24, содержащей отверстие 20, через которое насекомые падают в ловушку. Ручка 26 используется в качестве крепежного устройства для подвешивания ловушки (к примеру, на дереве). Такие ручки также могут располагаться на боковых стенках ловушки. Нижняя часть коробки 23 содержит желоб 29, в который заходит переходная муфта 27, снабженная задвижками 28. К нижней части переходной муфты 27 присоединена съемная емкость 21 вместе с вспомогательными емкостями 121, 221,которые соединены при помощи трехстороннего элемента 122. Трехсторонний элемент 122 содержит отверстие 25, расположенное ниже выпускного отверстия переходной муфты 27, через которое из ловушки выходит вода и мелкие загрязнения. Над отверстием 25 на уровне трехстороннего элемента установлена сетка, отделяющая воду и мелкие загрязнения от пойманных насекомых. Подобным образом расположена сетка (мелкая) над вспомогательной емкостью 121 (которая представляет собой часть емкости 21). Сплющенная переходная муфта 27, форма и размер которой подогнаны под размер и форму верхнего отверстия, и которая может иметь размеры, соответствующие размерам ящика в ловушке Тейсона, была установлена между улавливающей секцией и емкостью, содержащей жидкость, служащую приманкой и консервирующим веществом. Стенки переходной муфты или наклонные стенки улавливающей секции (в случае с решением, не включающем переходную муфту) довольно покатые, чтобы пойманные насекомые не могли выбраться из ловушки. Наклонные стенки улавливающей секции или стенки переходной муфты 27 содержат закрытые сеткой дренажные отверстия 125. Верхняя часть пере-4 007755 ходной муфты содержит (подобно первичным емкостям, выполненным в виде ящиков) выступающие полосы, которые могут оттягиваться назад, которые четко соответствуют размерам ловушки, что позволяет сплющенной переходной муфте заходить в фиксирующие пазы улавливающей секции. Нижняя часть переходной муфты содержит выступ с резьбой, на который может навинчиваться бутылкообразная емкость. На фиг. 3 показана емкость для удерживания пойманных насекомых, соединенная с переходной муфтой или улавливающей секцией 37 ловушки посредством резьбового соединения, гайки 39, зафиксированной на улавливающей секции 37 таким образом, что она может проворачиваться, и которая навинчивается на головку 38 с резьбой емкости 31. Улавливающая секция 37 вставляется в емкость 31 через воронкообразное выпускное отверстие 30. Дно емкости 31 имеет отверстие 35, загнутые/сложенные кромки которого образуют воронку 135, которая, в свою очередь, закрыта сеточной крышкой или винтовой сеточной крышкой 32 с лентой 33, фиксирующей сетку вокруг воронки 135. В решении, показанном на фиг. 3, воронка 135 усечена по диагонали по отношению к горизонтальной секции дна емкости, вследствие чего насекомые 34, которые упали в емкость 31, соскальзывают с расположенной под наклоном сетки 32 и падают в камеру, образованную стенкой воронки 135, кольцеобразной частью емкости 31 и ее боковыми стенками. Воронка должна быть усечена под углом от нескольких градусов до 45. Такой угол усечения упрощает падение насекомых и мелких загрязнений в емкость и предотвращает их удерживание на сетке. Таким образом, предотвращается закупоривание сетки, а также просачивание воды в консервирующую жидкость, которая представляет собой водный раствор смеси высших и низших спиртов,детергента и феромона. Также просачивание дождевой воды в консервирующую жидкость предотвращается за счет конструкции выпускного отверстия в улавливающей секции, сущность которой заключается в том, что, как видно с лицевой стороны, площадь выпускного отверстия 36 улавливающей секции 37 по крайней мере равна соответствующей площади впускного отверстия воронки 135, и не превышает величину площади такого отверстия воронки 135. На фиг. 4 показано поперечное сечение емкости для удерживания пойманных насекомых. Эта емкость представляет собой тупоугольную или имеющую форму параллелограмма коробку 41, открытую в верхней части и выполненную из пластмассы или картона. Она частично заполнена консервирующей жидкостью 40 вместе с веществом-приманкой для насекомых. Дно коробки 41 имеет прямоугольное отверстие, отогнутые кромки которого образуют воронку. Воронка 145 усечена по диагонали в верхней части, и ее впускное отверстие закрыто сеткой 44, расположенной под угломк поверхности консервирующей жидкости 40 и ко дну емкости. Пойманные насекомые перемещаются вниз вдоль установленной под углом сетки 44 и падают в консервирующую жидкость, предотвращающую разложение мертвых насекомых. Консервирующая жидкость может представлять собой водный раствор высших и низших спиртов, детергента и вещества-приманки или водный раствор этиленгликоля (20-100%), этанола (10-50%),противоиспарительного агента (1-5%) и функциональной формы феромона (3-20%). Впускное отверстие воронки 145 расположено под отверстием в улавливающей части 43 ловушки. С лицевой стороны площадь впускного отверстия воронки, по меньшей мере, равна площади выпускного отверстия 143 переходной муфты 42. Из обеих верхних кромок емкости 41 выступают фиксирующие полоски 48, которые плотно подгоняют пазы 49 муфты таким образом, чтобы емкость 41 можно было аккуратно вставить в улавливающую секцию или подвесить под ней. Переходная муфта 42 служит для подгонки размера выпускного отверстия улавливающей секции к размеру впускного отверстия воронки 145. Она может быть неотъемлемой частью улавливающей секции ловушки или может быть вставлена в емкость 41. Нижняя часть муфты 42 имеет отверстие 143, через которое дождевая вода направляется по поверхности сетки на воронке. Выпускное отверстие муфты имеет форму, обеспечивающую невозможность для пойманных насекомых выбраться из ловушки. Она также предотвращает проникновение в емкость более крупных насекомых, особенно падальщиков. На фиг. 5 и 6 показаны элементы, используемые для соединения улавливающей секции ловушки с емкостью для удерживания пойманных насекомых. Соединительный элемент 52 имеет форму изогнутой трубки. Его нижний конец имеет внутреннюю резьбу, позволяющую соединение соединительного элемента 52 с емкостью 51. Соединительный элемент содержит трубчатую вставку 53, изготовленную из сетки 54. Такая вставка может быть закреплена в соединительном элементе таким образом, что она может проворачиваться. В трубчатой вставке 53, расположенной вдоль пути, по которому продвигаются насекомые от улавливающей секции до емкости 51, вода спускается, а насекомые падают в емкость 51 для удерживания пойманных насекомых. Резьба 55 позволяет закреплять соединительный элемент в улавливающей секции ловушки. Соединительный элемент 62, в свою очередь, имеет отверстие 65, закрытое сеткой 66. Кромки отверстия 65 загнуты книзу, образуя воронку 61. Верхняя часть соединительного элемента 62 заканчивается выступом 64. Нижняя часть соединительного элемента 62 имеет внутреннюю резьбу 63 для прикрепления емкости, в которой удерживаются пойманные насекомые. На фиг. 7 показано поперечное сечение емкости 71 для удерживания пойманных насекомых. Такая емкость имеет форму цилиндра, открытый верхний конец которого имеет резьбу, а закрытый нижний конец имеет отверстие, кромка которого образует воронку 76. Воронка 76 закрывается сверху кониче-5 007755 ской или выпуклой крышкой из сетки 75. Над впускным отверстием воронки расположено отверстие 74 переходной муфты 73, через которое пойманные насекомые падают в емкость 71, внутренняя поверхность стенки которой покрыта токсическим веществом 70, используемым в качестве приманки. После того, как они соскальзывают по сетке 75, насекомые собираются в камере 72, образованной стенкой воронки 76, кольцеобразным днищем емкости и боковой стенкой емкости 71. Внутренняя поверхность стенки емкости 71 частично покрыта токсическим веществом-приманкой. Вспомогательный элемент 77 с нарезным выступом 78 в улавливающей секции навинчивают на емкость 71. Функция вспомогательного элемента 77 заключается в позиционировании переходной муфты 73, обеспечивающей подгонку выпускного отверстия в улавливающей секции ловушки к впускному отверстию воронки 76. На фиг. 8 показана емкость 81, в которой вырезана часть ее боковой стенки, чтобы показать форму воронки. Емкость 81 для удерживания пойманных насекомых содержит установленный сбоку водосток,выпускное отверстие 85 которого расположено в нижней стенке емкости. Емкость представляет собой выдвижной ящик с открытой верхней частью в виде коробки, выполненной из пластмассы или картона. Согласно еще одному варианту выпускное отверстие 86 расположено по вертикали. Насекомые, падающие из улавливающей секции (не показана), приземляются на сетку 82, расположенную на пути, вдоль которого продвигаются насекомые вместе с водой и мелкими загрязнениями. Вода и мелкие загрязнения проходят через сетку и падают в воронку 84, нижняя часть которой отклонена от центра емкости в сторону боковой стенки емкости. Вода вместе с мелкими загрязнениями вытекает через выпускное отверстие 85. После приземления на сетку 82 насекомые соскальзывают и собираются в улавливающей камере, которую образуют боковые стенки емкости 81 и боковые стенки воронки 84. Емкость 81 снабжена выступающими зажимами 83, при помощи которых емкость 81 крепится к улавливающей секции ловушки. На фиг. 9 показана емкость 91 с вырезанной частью боковой стенки, чтобы показать устройство для отделения воды и мелких загрязнений от пойманных насекомых. Это устройство состоит из сетки 92,закрывающей отверстие в отогнутой стенке 94 камеры с боковой системой водостока 95. Насекомые,падающие из улавливающей секции (не показана), приземляются на сетку 92, расположенную на пути продвижения насекомых вместе с водой 97 и мелкими загрязнениями. Вода 97 и мелкие загрязнения проходят через сетку и падают в камеру с боковым водостоком 95. После попадания на сетку 92 насекомые 98 соскальзывают и собираются в камере, которую образуют отогнутая стенка 94 и боковые стенки емкости 91. Емкость 91 снабжена выступающими зажимами 93, при помощи которых емкость 91 крепится к улавливающей секции ловушки. На фиг. 10 и 11 показана емкость для удерживания пойманных насекомых с дополнительной емкостью для удерживания насекомых. Устройство, направляющее насекомых и воду, или переходная муфта 102, показанная на фиг. 10, направляет воду и насекомых через сетку 104 в емкость 101, расположенную на наклонной стенке 103. Насекомых отделяют на сетке 104. После этого они падают через отверстие 106 в дополнительную емкость 107 для удерживания пойманных насекомых. Вода вытекает из отверстий 105, расположенных в нижней части емкости 101. Емкость 111, показанная на фиг. 11, расположена под устройством, направляющим насекомых и воду, или под переходной муфтой 112. Она также имеет наклонную стенку 113, снабженную сеткой 114. Два варианта отличаются друг от друга только тем, что дополнительная емкость 117 (съемная) для удерживания пойманных насекомых, а именно емкость, показанная на фиг. 11, крепится ко дну емкости, а не к боковой стенке, как показано на фиг. 10. Насекомые после их разделения при помощи сетки 114 падают через отверстие 116 в дополнительную емкость 117,которая может быть заполнена раствором, содержащим вещество, используемое в качестве приманки. Вода, просочившаяся через сетку, вытекает через отверстия 115. На фиг. 12 показана емкость 201 для удерживания пойманных насекомых вместе с устройством для отделения насекомых от воды и мелких загрязнений. Такое устройство имеет форму воронки 203, закрытой сверху сеткой 202. Нижнее выпускное отверстие воронки 203 снабжено двойным коленом 206 с разветвляющимися трубками 205, концы которых установлены в отверстиях в боковых стенках емкости 201. Впускное отверстие воронки 203 расположено под выпускным отверстием улавливающей секции ловушки (не показана), и его площадь, по меньшей мере, равна площади поверхности выпускного отверстия улавливающей секции ловушки. Дождевая вода, стекающая из улавливающей секции ловушки, просачивается через сетку 202 воронки 203. Затем она вытекает через выпускное отверстие воронки, расположенное в середине верхнего отверстия двойного колена 206, через разветвляющиеся трубки 205 и вытекает из емкости 201. Пойманные насекомые падают в камеру, которую образуют дно и боковые стенки емкости 201. При необходимости двойное колено можно заменить сочетанием трех и более выпускных отверстий, каждое из которых имеет свою ответвляющуюся трубку, выходящую из емкости. Верхняя часть емкости имеет резьбу 207, позволяющую соединять емкость 201 с крышкой 209, которая, в свою очередь, имеет внутреннюю резьбу 208. Крышка 209 имеет выступ 210 с резьбой, обеспечивающий соединение емкости для удерживания пойманных насекомых с переходной муфтой или с улавливающей секцией ловушки. На фиг. 13 показана емкость 301 для удерживания пойманных насекомых 308, крышка 306 которой заканчивается нарезным выступом 307, используемым для его соединения с улавливающей секцией ло-6 007755 вушки. Отверстие в крышке расположено не по центру, а находится непосредственно над отверстием,закрытым сеткой 302, ниже которого находится наклонная стенка, которая выступает за пределы емкости через отверстие в боковой стенке. Согласно еще одному варианту ниже отверстия, закрытого сеткой 302,может быть расположена воронка, выпускное отверстие которой расположено внутри боковой стенки емкости. Сетка 302, а также наклонная стенка или дно воронки 303 расположены под углом к горизонтально расположенному дну емкости 301. Площадь впускного отверстия воронки 303, закрытого сеткой 302, соответствует размеру выпускного отверстия в улавливающей секции (не показана), и такое впускное отверстие расположено в точности под ним. Таким образом, вода из осадков, вытекающая из выпускного отверстия улавливающей секции ловушки, просачивается через сетку на дно воронки, после чего вытекает из емкости через выпускное отверстие воронки. Крышка 306 соединяет цилиндрическую часть емкости при помощи внутренней резьбы 305 на крышке и внешней резьбы 304 в цилиндрической части емкости. Ловушка, показанная на фиг. 14, состоит из улавливающей секции 417 и емкости 415, соединенных при помощи соединительного элемента 414. Улавливающая секция 417 выполнена из конусообразной оболочки 413, повернутой сужающимся концом книзу, и крестообразной конструкции 419. Конусообразная оболочка 413 заканчивается устройством, помогающим поддерживать емкость 415 в вертикальном положении, а также помогающим направлять насекомых, воду и мелкие загрязнения для их отделения по направлению к середине устройства 408, которое в данном решении также выполняет функции вентиляционной воронки, способствующей диффузии феромонов. Согласно настоящему варианту направляющее устройство имеет форму воронки. Его нижнее отверстие расположено над разделяющим устройством 408 благодаря гибкому соединению между воронкой в улавливающей секции и разделительным устройством. Гибкое соединение выполнено из мягкого и закрытого соединения 407. Конусообразная оболочка 413 крепится к крыше 410 ловушки при помощи фиксаторов 412. Такие фиксаторы 412 чаще всего изготовлены из проволоки. Диаметр крыши 410 немного больше, чем диаметр конусообразной оболочки. Крючок 409, прикрепленный к крыше 410, используется для подвешивания ловушки на ветке. Конусообразная оболочка содержит внутри крестообразную конструкцию 419, выступающую над конусообразной оболочкой 413. Внешние кромки крестообразной конструкции 419 примыкают к внутренним стенкам конусообразной оболочки 413 и крыше 410. Желательно, чтобы внутренние стенки конусообразной оболочки 413, а также стенки крестообразной конструкции имели структуру кровельной черепицы 406. Между крышей 410 и конусообразной оболочкой 413 находится зона впускного отверстия или зона входа 411, способствующая проходу насекомых. Упомянутое пространство между конусообразной улавливающей секцией 413 и крышей 410 составляет от одного до трех сантиметров. В нижней части гибкого соединения 407 или чувствительного элемента расположена нарезная воронка, которую используют в качестве соединительного элемента с крышкой емкости 415 для удерживания пойманных насекомых. Дно емкости 415 для удерживания пойманных насекомых расположено в горизонтальном положении. Ловушка, показанная на фиг. 15, представляет собой еще один вариант осуществления устройства,показанного на фиг. 14. Она состоит из улавливающей секции 527, емкости 525 для удерживания пойманных насекомых, соединительного элемента 524, воронки, устройства 528, направляющего насекомых и воду, крыши 520, соединенной с конусообразной улавливающей секцией 523 при помощи проволочных фиксаторов 522, улавливающей секции 527, сеточного мешка 526 и крестообразной конструкции 521. Улавливающая секция 527 заканчивается направляющим насекомых и воду устройством 528, представляющим собой гибкую трубу или чувствительный элемент, например элемент, имеющий форму кокона. Согласно этому варианту улавливающая секция 527, устройство 528, направляющее насекомых и воду, и емкость 525 для удерживания пойманных насекомых расположены в сеточном мешке 526. Внешние кромки мешка 526 примыкают к внешним кромкам конусообразной оболочки 523. Дно мешка 526 заканчивается замком 529, таким как молния. Он обеспечивает простоту доступа к улавливающей емкости 525, что имеет значение при проверке числа пойманных насекомых. Большая внешняя поверхность мешка 526 упрощает прохождение привлеченных насекомых к впускному отверстию ловушки. Желательно, чтобы, как и в предыдущей ловушке, внутренние стенки конусообразной оболочки 523, а также стенки крестообразной конструкции 521, могли иметь структуру кровельной черепицы. Еще одно преимущество заключается в том, что крыша 520 является двухуровневой, а диаметр отверстия, расположенного под дополнительной крышей 530, составляет от 1/4 до 1/3 диаметра крыши. На фиг. 16 и 17 показана ловушка для улавливания насекомых, ползающих по поверхности земли. Она является особо пригодной для улавливания долгоносиков. На фиг. 16 показан вид ловушки в перспективе. На фиг. 17 показан фрагмент верхней части ловушки в поперечном сечении. Такая ловушка состоит из восходящей улавливающей секции или внешнего элемента 658 и наклонной улавливающей секции, которая состоит из большой воронки 645 и маленькой воронки 632, к которой при помощи направляющего устройства 636 присоединена емкость 644 для удерживания пойманных насекомых. Четыре трапециевидных стенки 638, предпочтительно выполненные из темной ткани, являются основными элементами восходящей улавливающей секции. Нижние кромки 643 трапециевидных стенок 638 установлены на жесткой квадратной раме 639. Их верхние кромки присоединены к внешним кромкам большой воронки 645, которая подвешивается на проволочном крепежном устройстве 637, соединенном с-7 007755 несущей скобой 641. Трапециевидные стенки 638, которые служат боковыми стенками ловушки, установлены под углом 20-25 к поверхности земли, создавая таким образом усеченную пирамиду. Поверхности трапециевидных стенок 638 образуют ниже от жесткой квадратной рамы желоб 640, частично утопленный в землю 643. Желоб 640 защищает ловушку от вымывания грунта водой. Вертикально направленные полоски 642 расположены вдоль швов между упомянутыми кромками стенок. В центре днища емкости 644 расположено дренажное устройство 635, верх которого накрыт сеткой 634, или разделяющее устройство, которое расположено непосредственно под выпускным отверстием воронки 636, образуя направляющее устройство. Такая конструкция днища улавливающей емкости 644 обеспечивает улучшенную вентиляцию ловушки и повышенную интенсивность выделения феромона. Она также улучшает отток дождевой воды из улавливающей секции и позволяет использовать консервирующую жидкостьприманку для хранения пойманных насекомых. Синтетическое вещество-приманка в доступной форме может быть размещено под крышкой улавливающей емкости или в воронке разделяющего устройства под сеткой. Над отверстием расположена крыша 631, которая дополнительно затемняет емкость 644 для удерживания пойманных насекомых с консервирующей жидкостью и веществом-приманкой, а также защищает ловушку от загрязнения в том случае, если ловушки располагают в лесопосадке. Одним из известных насекомых является минирующая муха конского каштана (Cameraria ohridella). Она встречается почти по всей Европе и ежегодно наносит серьезные повреждения листве конского каштана. У этого насекомого нет природных врагов, которые бы его уничтожали. Широкое распространение этого насекомого, также и в нашей стране, связано с его постоянно возрастающей популяцией от одной к трем, а то и четырем поколениям за год. Искусственный половой феромон этого насекомого, называемыйCAMERIAWIT, обычно используется в клеевых ловушках, редко в ловушках вороночного типа, таких как VARIATRAP. Одним из существенных недостатков таких ловушек является то, что, в частности, в случае с клеевыми ловушками имеет место быстрое заполнение и нейтрализация улавливающей поверхности, вызываемые многочисленным налипанием наталкивающихся на ловушку бабочек, тогда как в случае с VARIATRAP главным ее недостатком является ее структура, которая приспособлена для улавливания только крупных, но не мелких бабочек. Более того, оба вида ловушек предназначены для установки на верхних ветках деревьев. Наиболее эффективное средство для улавливания самцов минирующих мух конского каштана(Cameraria ohridella) с использованием искусственного феромона может быть получено при помощи ловушки в виде мини-воронки без использования клейких веществ, которую располагают в нижней части ствола дерева. Такая ловушка, именуемая стволовой ловушкой, была представлена в перспективе на фиг. 18 и в поперечном сечении на фиг. 19. Эта ловушка состоит из улавливающей секции 753 и улавливающей емкости 751 для удерживания пойманных насекомых, снабженной дренажным устройством 752, отделяющим пойманных насекомых от воды и мелких загрязнений. Новым признаком, свойственным такой ловушке, является использование мини-воронок 755 в улавливающей секции, что обеспечивает увеличение ее улавливающей поверхности. Улавливающая секция 753 представляет собой емкость, имеющую форму усеченного клина или усеченной пирамиды, верхняя часть которой может охватывать ствол конского каштана или другого дерева, или направляющий хомут 757. Боковые стенки пирамиды наклонены под углом от 35 до 65 к оси симметрии пирамиды. Стенка, повернутая к стволу дерева, и основная улавливающая стенка имеют форму трапеции, верхнее основание которой может быть немного длиннее, чем длина окружности ствола дерева или столба, на котором закреплена ловушка. Эти стенки могут также иметь форму круговых сегментов. Для обеспечения лучшей подгонки стенок ловушки к стволам дерева с разной длиной окружности улавливающая секция может, по крайней мере частично, иметь структуру гармошки. Выпуклые треугольные поверхности и индивидуальные кольцевые секции крепятся стационарно при помощи гармошечных петель 758. Боковые поверхности облицовки улавливающей секции закрепляются двумя стенками, имеющими форму вытянутых прямоугольников, которые одновременно служат внешними стенками внешних клиньев, которые являются частью облицовки, которая, в свою очередь, является частью улавливающей секции, к которой примыкает хомут 757, направляющий насекомых. Верхняя стенка 759 содержит мини-воронки в виде конусообразных полостей, завершающихся отверстиями, через которые насекомые могут попадать внутрь улавливающей секции. Важно отметить, что поверхность основания такой мини-воронки лежит в плоскости основной стенки улавливающей секции, а кромки мини-воронок не выступают над ней. Такие мини-воронки должны быть расположены как можно ближе к более короткой внутренней кромке верхней стенки, предпочтительно, они должны охватывать 1/4 или 1/3 ширины основной внутренней стенки. Затем мини-воронки плотно подгоняют к стволу, и они служат самым лучшим мостом между стволом и внутренней частью ловушки. Мини-воронки 755 также могут быть расположены на расстоянии каждых 10-12 мм на внешней треугольной стенке каждого клина, который образует улавливающую секцию. Вариант такого решения может включать вместо отдельных мини-воронок 755 воронкообразный канал с расстоянием между стенками в верхней части, равным диаметру впускного отверстия миниворонки, а в нижней части - диаметру выпускного отверстия мини-воронки. Глубина такого канала должна приблизительно равняться глубине мини-воронки 755. Такой канал или мини-воронки 755 долж-8 007755 ны быть ориентированы на более узкое отверстие, открывающееся по направлению вниз в сторону внутренней части емкости улавливающей секции 753. Большинство впускных отверстий соседних мини-воронок 755 соединены при помощи прямоугольных скобок 756. Они предпочтительно изготовлены из проволоки толщиной 1 мм и имеют боковые участки приблизительно на 2 мм длиннее, чем глубина мини-воронок 755. Поскольку упомянутые бабочки-вредители любят передвигаться по кромкам объектов, такие скобки предназначены для воспрепятствования движению насекомых по поверхности ловушки и для их направления внутрь ловушки. Подобные скобки также соединяют внешнюю кромку кольцевого соединения с мини-воронками 755, расположенными на ее поверхности. Они также предназначены для воспрепятствования движению насекомых вдоль ее верхней плоскости, которая представляет собой плоскость, расположенную на самом близком расстоянии к поверхности коры, и благодаря этому представляет собой самую продуктивную по улавливаемости поверхность ловушки. Ее внутренняя кромка должна быть по возможности максимально гладко подогнана к стволу, поэтому в случае с более старыми деревьями, которые имеют более толстую кору,рекомендуется сгладить кору в месте, в котором кромка вступает в контакт со стволом. Что касается взаимосвязи поведения насекомых с направлением ветра, то улавливающая секция 753 может охватывать только часть ствола. По практическим соображениям в случае с конским каштаном, имеющим большую окружность ствола, рекомендуется, чтобы две наиболее удаленные от центра мини-воронки в основании ловушки были в контакте с заостренными нижними концами хомутов, расположенными под углом по отношению к вертикальной оси ствола дерева. Рекомендуется, чтобы внутренняя сторона основной стенки, а также внутренние стороны стенок направляющего устройства имели складчатую или черепичную структуру. На фиг. 20 показана ловушка для насекомых, включающая улавливающую секцию 763, состоящую из прямоугольных параллелепипедов, соединенных одной из их стенок и расходящихся от центра ловушки. Ловушка состоит из двух пересекающихся в ее середине прямоугольных параллелепипедов, нижние стенки которых скошены по направлению к центру ловушки под углом примерно 40-45. На боковых стенках таких прямоугольных параллелепипедов расположены мини-воронки 764, выпускные отверстия которых расположены внутри улавливающей секции. Такие прямоугольные параллелепипеды, образующие улавливающую секцию, переходят в устройство 768, направляющее насекомых на элемент, отделяющий их от воды и мелких загрязнений. Улавливающая секция соединена с улавливающей емкостью 766 посредством соединительного элемента 769. Для достижения улучшенных результатов рекомендуется, чтобы внешние кромки прямоугольных параллелепипедов, по меньшей мере, частично соединялись с самыми близкими к ним мини-воронками,используя направляющие скобки, подобно случаю с трубкой-ловушкой. Эти скобки также должны соединяться с наиболее близлежащими мини-воронками за счет выполнения таких скобок в виде елочки. На фиг. 21 показана ловушка для насекомых, включающая улавливающую секцию 775, форма которой напоминает параллелепипед, стенки которой включают мини-воронки 774, направляющее устройство 773, соединительный элемент 778 и емкость 771 для удерживания пойманных насекомых, снабженную дренажным устройством 779. Согласно одному из вариантов выполнения улавливающей секции ее боковые стенки образуют полости, имеющие форму усеченной пирамиды с впускным отверстием посередине. Улавливающая секция содержит расположенное на дне направляющее устройство 773, нижний конец которого расположен над разделяющим устройством ловушки, а верхний конец соединен с элементом в виде параллелепипеда. Внутренняя поверхность стенок ловушки может иметь покрытие,имеющее структуру складок или черепичного покрытия. Ловушка, показанная на фиг. 22, включает в себя улавливающую секцию 894, улавливающую емкость 897 для удерживания пойманных насекомых, соединительный элемент 896 и воронку 895, направляющую насекомых на разделительно-дренажное устройство 898, которое является неотъемлемой частью улавливающей емкости 897. В нижней части устройства, направляющего насекомых, расположена емкость 899, предназначенная для более крупных загрязнений, которые собираются в ней, именно поэтому они не закупоривают мелкие отверстия в дренажном устройстве 898. Емкость 899, предназначенная для более крупных загрязнений, расположена над дренажным устройством 898, отделяющим насекомых от воды и мелких загрязнений. Согласно еще одному варианту, показанному на фиг. 23, дренажное устройство представляет собой дополнительную емкость 901, имеющую форму перевернутого и закрытого конуса или пирамиды или кубика со стенками из темного материала, пропускающего воду и пар и не пропускающего света. Такая дополнительная емкость 901 соединена с улавливающей секцией 904, снабженной направляющим устройством 905. Все загрязнения, насекомые, а также вода могут падать в дополнительную емкость. В верхней части такой емкости находится отверстие 903, ведущее к емкости 903 для удерживания пойманных насекомых. Стенки емкости 903 для удерживания пойманных насекомых и стенки соединительной трубки 902 прозрачные, благодаря чему насекомые, упавшие через верхнее отверстие внутрь темной дополнительной емкости 901, направляются вдоль наклонных стенок по направлению к более яркой зоне разделительного устройства. Это вызвано фототропным эффектом. Из этой части емкости они через отверстие 906 и соединительный элемент или соединительную трубку 902 попадают в емкость 903 для-9 007755 удерживания пойманных насекомых, заполненную консервирующей жидкостью. Настоящие решения иллюстрируют улучшенный способ отвода осадочных вод, которые попадают внутрь ловушки, благодаря изменению конструкции емкости для удерживания пойманных насекомых. Защита емкости от периодического затопления водой из осадков позволяет изменить способ удерживания пойманных насекомых за счет использования консервирующей жидкости-приманки. Дренажная система, используемая в емкостях в виде выдвижных ящиков, имеет форму удлиненной двойной стенки с незаполненным пространством между такими стенками. Верхние части таких стенок загнуты вовне. Для того чтобы обеспечить нужный наклон сетки, одна из удлиненных стенок расположена выше, чем другая. Сетка, натянутая поверх верхних секций стенок, таким образом, расположена под углом к днищу емкости. Насекомые, падающие в емкость через удлиненную суженную секцию на дне улавливающей секции, отскакивают рикошетом от натянутой по диагонали сетки и падают в консервирующую жидкость-приманку, которой заполнена емкость. Они могут оставаться там до нескольких месяцев без необходимости удалять их. Надлежащая система водостока предотвращает разбавление такой жидкости. Постоянство ее состава, а также присутствие детергента, вызывают быстрое потопление насекомых. Они,таким образом, теряют способность выделять феромоны или издавать предупреждающие сигналы. Насекомые в такой жидкости не разлагаются, а значит, не привлекают насекомых-падальщиков. Чтобы предотвратить выливание такой жидкости из плоского ящика, последний в поперечном сечении может иметь форму треугольника. Он также может содержать перегородки, расположенные на определенных расстояниях. Такие усовершенствования конструкции гарантируют, что вода, попадающая в ловушку во время дождей, не попадает в емкость для удержания пойманных насекомых, где она могла бы разбавить жидкость. При использовании известных методик во время периода активности насекомых (около 5 месяцев) ловушки необходимо обслуживать иногда до десятка раз или более того за один сезон. Самым главным преимуществом использования описанного способа в сезон ловли насекомых является отсутствие необходимости опорожнять ловушки во время сезона, что облегчает наблюдение, а также уменьшает объем работы и расходы, связанные с обслуживанием ловушек. Более того, быстрое утопание пойманных насекомых и маскировка разложения приводит к тому, что насекомые, приближающиеся к ловушкам, не отпугиваются, что повышает эффективность ловли. Однородная консервация приводит к тому, что необходимость в подсчете каждой партии пойманных насекомых в отдельности отсутствует. Шкала, включенная в стенку емкости, позволяет определять число насекомых с довольно высокой точностью во время и в конце периода наблюдений без необходимости извлекать личинки древоточцев и пересчитывать их, что является трудоемким. Существенная экономия времени и расходов позволяет использовать большее число ловушек на полях, даже в удаленных и труднодоступных местностях, что в настоящее время не является осуществимым. Это должно повысить истребление вредителей и уменьшить вред, который приносят вредные насекомые. Способ улавливания насекомых с использованием ловушек согласно настоящему изобретению сам по себе не является сложным. Ловушки устанавливаются до ожидаемого начала сезона активности насекомых. Насекомые попадают в ловушку, затем падают через сужающийся проход переходной муфты на сетку, откуда они соскальзывают в емкость, заполненную консервирующей жидкостью, используемой в качестве приманки. Ловушка, которая является объектом настоящего изобретения, может использоваться в лесном хозяйстве, садоводстве или в других сферах, в которых используют ловушки с феромоном или другие ловушки для насекомых. Благодаря использованию консервирующей жидкости-приманки предотвращается эффект отпугивания (за счет анти-феромонов, запаха разложения, стридуляционных звуков) приближающихся насекомых, что улучшает их улов. Самым большим преимуществом является отсутствие необходимости в частом контроле и обслуживании, в частности в опорожнении емкостей. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Ловушка для улавливания лесных, садовых и сельскохозяйственных насекомых-вредителей,включающая улавливающую секцию, имеющую выпускное отверстие, и емкость для удерживания пойманных вредителей, отличающаяся тем, что устройство (17, 32, 42) для отделения пойманных насекомых от воды и мелких загрязнений расположено на пути продвижения пойманных насекомых, проходящем от выпускного отверстия (143) улавливающей секции (12, 37, 43) к емкости (11, 31, 41). 2. Ловушка по п.1, отличающаяся тем, что устройство для отделения пойманных насекомых от воды и мелких загрязнений расположено между выпускным отверстием (143) улавливающей секции (43) и емкостью (41). 3. Ловушка по п.1, отличающаяся тем, что устройство для отделения пойманных насекомых от воды и мелких загрязнений имеет форму воронки (135), имеющей впускное отверстие, закрытое сеткой(32), и выпускное отверстие (36), расположенные вне емкости (31) для удерживания пойманных насекомых, в которой впускное отверстие расположено под выпускным отверстием улавливающей секции (37).- 10007755 4. Ловушка по п.1, отличающаяся тем, что устройство для отделения пойманных насекомых от воды и мелких загрязнений имеет форму воронки (76), образованной загнутыми кромками отверстия, расположенного на днище или на одной из боковых стенок емкости (71) для удерживания пойманных насекомых, в которой впускное отверстие воронки закрыто сеткой (75), а выпускное отверстие расположено вне емкости (71) для удерживания пойманных насекомых, а впускное отверстие воронки расположено под выпускным отверстием улавливающей секции, и в которой впускное отверстие воронки накладывается на горизонтальный выступ выпускного отверстия (74) улавливающей секции (77). 5. Ловушка по п.4, отличающаяся тем, что сетка, закрывающая впускное отверстие воронки, расположена параллельно или под углом к днищу емкости для удерживания пойманных насекомых. 6. Ловушка по п.1, отличающаяся тем, что устройство для отделения пойманных насекомых от воды и мелких загрязнений представляет собой вставку (54) в виде трубки из сетки, установленную под углом и соединяющую улавливающую секцию с емкостью для удерживания пойманных насекомых. 7. Ловушка по п.1, отличающаяся тем, что устройство для отделения пойманных насекомых от воды и мелких загрязнений представляет собой трубку (54), выполненную из сетки. 8. Ловушка по п.1, отличающаяся тем, что устройство для отделения пойманных насекомых от воды и мелких загрязнений представляет собой наклонную перегородку (94), расположенную над емкостью с дренажными отверстиями, кромка которой примыкает к кромке отверстия дополнительной емкости, соединенной с днищем или боковой стенкой емкости. 9. Ловушка по п.8, отличающаяся тем, что такая наклонная перегородка содержит закрытое сеткой отверстие (92), расположенное под выпускным отверстием улавливающей секции, в которой выпускное отверстие перекрывается с закрытым сеткой отверстием. 10. Ловушка по п.1, отличающаяся тем, что устройство для отделения пойманных насекомых от воды и мелких загрязнений имеет форму воронки, закрытой сверху сеткой, и в которой нижнее выпускное отверстие воронки выполнено в двойном колене с разветвляющимися трубками, концы которых заходят в отверстия, выполненные в боковых стенках емкости, в которой впускное отверстие воронки расположено под выпускным отверстием улавливающей секции ловушки и по размеру не меньше, чем такое выпускное отверстие улавливающей секции. 11. Ловушка по п.1, отличающаяся тем, что устройство для отделения пойманных насекомых от воды и мелких загрязнений представляет собой сетку (92), установленную между боковой стенкой и наклонной перегородкой (94), которая выступает за пределы емкости через отверстие в боковой стенке емкости (91). 12. Ловушка по п.11, отличающаяся тем, что наклонная перегородка, расположенная под сеткой, и сама сетка установлены под углом к выровненному дну емкости, и в которой камера для удерживания пойманных насекомых определяется перегородкой и дном емкости, и в то же время сетка установлена под выпускным отверстием улавливающей секции ловушки и по размеру не меньше, чем такое выпускное отверстие улавливающей секции. 13. Ловушка по п.1, отличающаяся тем, что улавливающая секция соединена с емкостью через переходную муфту (73), образующую устройство для направления пойманных насекомых. 14. Ловушка по п.13, отличающаяся тем, что устройство для отделения пойманных насекомых от воды и мелких загрязнений представляет собой сетку, установленную в отверстиях, выполненных в наклонных стенках переходной муфты. 15. Ловушка по п.1, отличающаяся тем, что емкость для удерживания пойманных насекомых частично заполнена водным раствором (40) высших и низших спиртов, детергента и вещества, используемого в качестве приманки. 16. Ловушка по п.1, отличающаяся тем, что емкость для удерживания пойманных насекомых частично заполнена водным раствором (40) этиленгликоля (20-100%), этанола (10-50%), противоиспарительного агента (1-5%) и функциональной формы феромона (3-20%). 17. Ловушка по п.1, отличающаяся тем, что емкость для удерживания пойманных насекомых выполнена из прозрачного материала, а боковая стенка емкости снабжена шкалой, позволяющей определять количество пойманных вредных насекомых, не вынимая и не подсчитывая их. 18. Ловушка по п.13, отличающаяся тем, что переходная муфта подгоняет выпускное отверстие улавливающей секции к поверхности фильтрующей сетки, установленной в емкости для удерживания пойманных насекомых. 19. Ловушка по п.1, отличающаяся тем, что улавливающая секция в верхней части закрыта крышкой, имеющей отверстие. 20. Ловушка по п.3, отличающаяся тем, что сетка изготовлена из гидрофобного материала. 21. Ловушка по п.1, отличающаяся тем, что улавливающая секция (78) содержит устройство (73),направляющее насекомых по направлению к устройству (75) для отделения пойманных насекомых от воды и мелких загрязнений. 22. Ловушка по п.1, отличающаяся тем, что улавливающая секция (417) имеет форму емкости, открытой сверху и сужающейся книзу, имеющей нижнюю часть (407), образующую направляющее устройство.- 11007755 23. Ловушка по п.22, отличающаяся тем, что над улавливающей секцией (417) установлена крыша(41). 24. Ловушка по п.23, отличающаяся тем, что пространство между улавливающей секцией и крышей образует зону входа (411), обеспечивающую более простое проникновение в ловушку. 25. Ловушка по п.22, отличающаяся тем, что улавливающая секция и емкость для пойманных вредных насекомых накрыта сетчатым мешком (526), верхние кромки которого плотно прикреплены к внешним кромкам емкости. 26. Ловушка по п.1, отличающаяся тем, что внешний элемент (658) улавливающей секции имеет форму пирамиды с отверстием в ее верхней части. 27. Ловушка по п.26, отличающаяся тем, что под отверстием такой пирамиды расположен внутренний элемент, который образует направляющее устройство (636), выпускное отверстие которого расположено над разделяющим устройством (634). 28. Ловушка по п.27, отличающаяся тем, что вокруг отверстия в пирамиде расположен эластичный фланец, уплотняющий внешний элемент улавливающей секции по отношению к внутреннему элементу улавливающей секции. 29. Ловушка по п.27, отличающаяся тем, что боковые стенки (638) пирамиды имеют форму трапеции и установлены под углом от 25 до 35 градусов к поверхности земли. 30. Ловушка по п.29, отличающаяся тем, что боковые стенки пирамиды выполнены из темного материала, закрепленного на жесткой раме. 31. Ловушка по п.30, отличающаяся тем, что боковые стенки пирамиды заканчиваются желобом(640), частично утопленным в земле. 32. Ловушка по п.1, отличающаяся тем, что улавливающая секция представляет собой емкость (753) с формой усеченного клина, который у основания заканчивается направляющим устройством. 33. Ловушка по п.32, отличающаяся тем, что боковые стенки емкости (753) снабжены миниворонками (755), сужающимися по направлению внутрь емкости. 34. Ловушка по п.33, отличающаяся тем, что мини-воронки (755) имеют форму усеченных конусов или желобов. 35. Ловушка по п.33, отличающаяся тем, что мини-воронки (755) соединены U-образными скобками(756). 36. Ловушка по п.33, отличающаяся тем, что внешняя поверхность стенок емкости имеет структуру гармоники, разделенной на множество симметричных клиньев, соединенных между собой эластичными соединениями (758). 37. Ловушка по п.1, отличающаяся тем, что улавливающая секция (763) образована прямоугольными параллелепипедами, связанными между собой и расположенными таким образом, что они образуют звезду. 38. Ловушка по п.1, отличающаяся тем, что улавливающая секция (773) представляет собой прямоугольный параллелепипед со стенками, имеющими небольшие отверстия или мини-воронки (774) и более крупные отверстия для входа (777). 39. Ловушка по п.1, отличающаяся тем, что устройство для отделения пойманных насекомых от воды и мелких загрязнений представляет собой дополнительную емкость (901) со стенками, выполненными из материала, пропускающего воду и пар, но не пропускающего свет. 40. Ловушка по п.39, отличающаяся тем, что такая дополнительная емкость (901) имеет отверстие(906) в своей верхней части, ведущее к емкости (903) для удерживания пойманных насекомых, выполненной из материала, пропускающего свет. 41. Способ улавливания лесных, садовых и сельскохозяйственных насекомых-вредителей при помощи ловушки, включающей улавливающую секцию и емкость для удерживания пойманных вредителей, отличающийся тем, что ловушку с устройством для отделения пойманных насекомых от воды и мелких загрязнений, расположенным на пути продвижения пойманных насекомых, подвешивают таким образом, чтобы дно емкости для удерживания пойманных насекомых находилось в горизонтальном положении. 42. Способ улавливания вредных насекомых по п.41, отличающийся тем, что устройство для отделения пойманных насекомых от воды и мелких загрязнений устанавливают между выпускным отверстием улавливающей секции и камерой, в которой они удерживаются. 43. Способ улавливания вредных насекомых по п.41, отличающийся тем, что выпускное отверстие улавливающей секции направляют в направлении устройства для отделения пойманных насекомых от воды и мелких загрязнений при помощи направляющего устройства.
