Устройство для манипулирования банкнотами

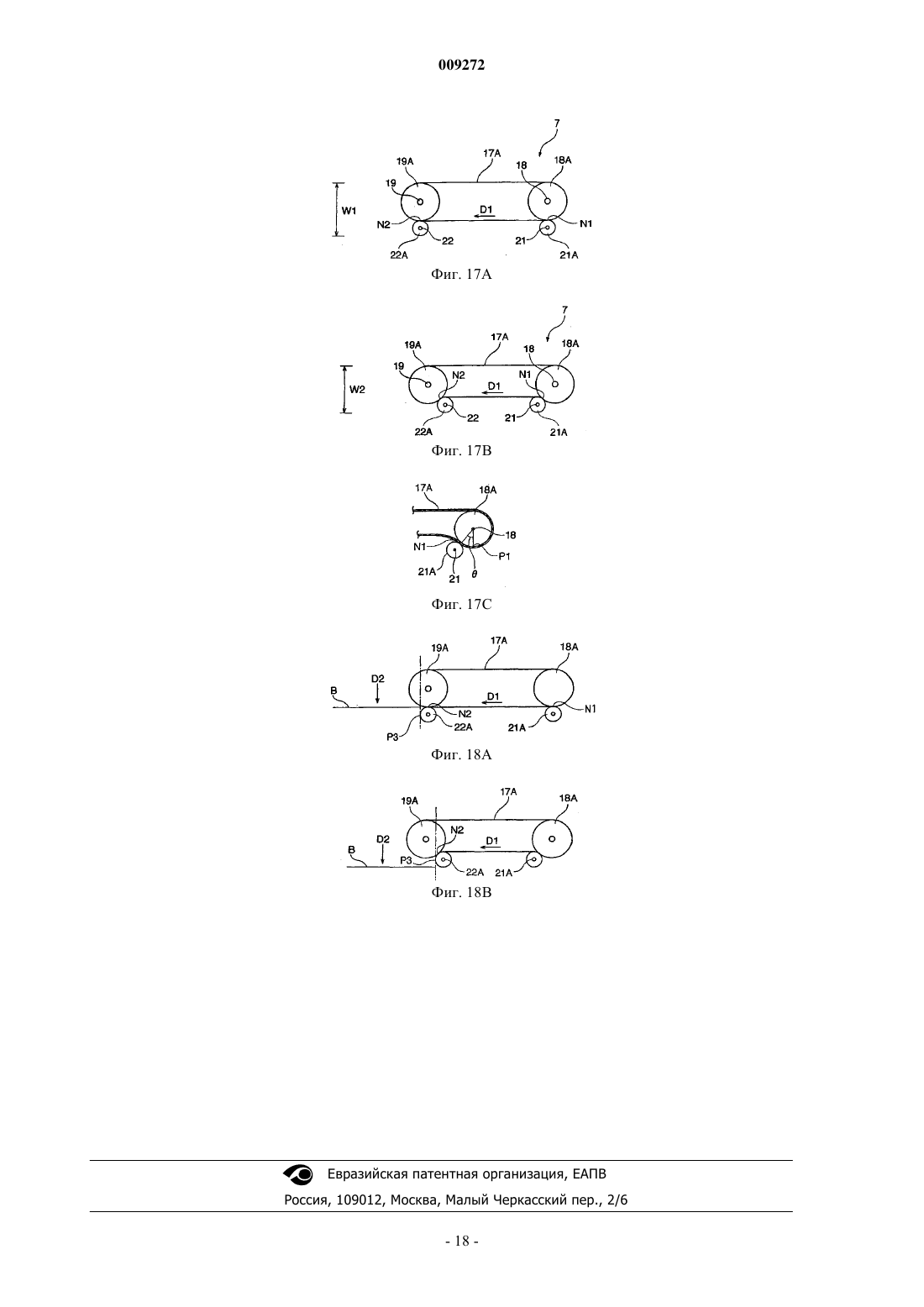

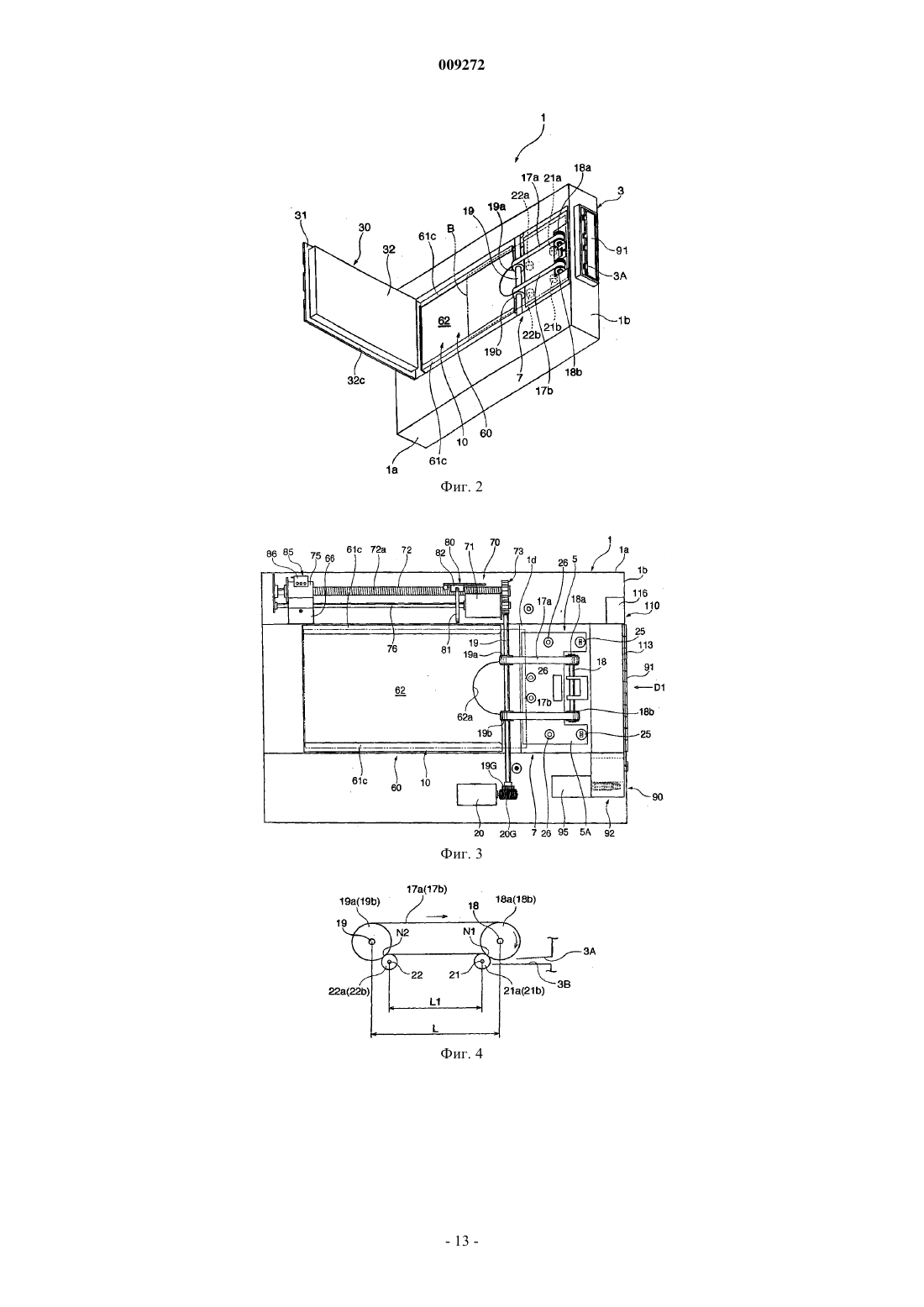

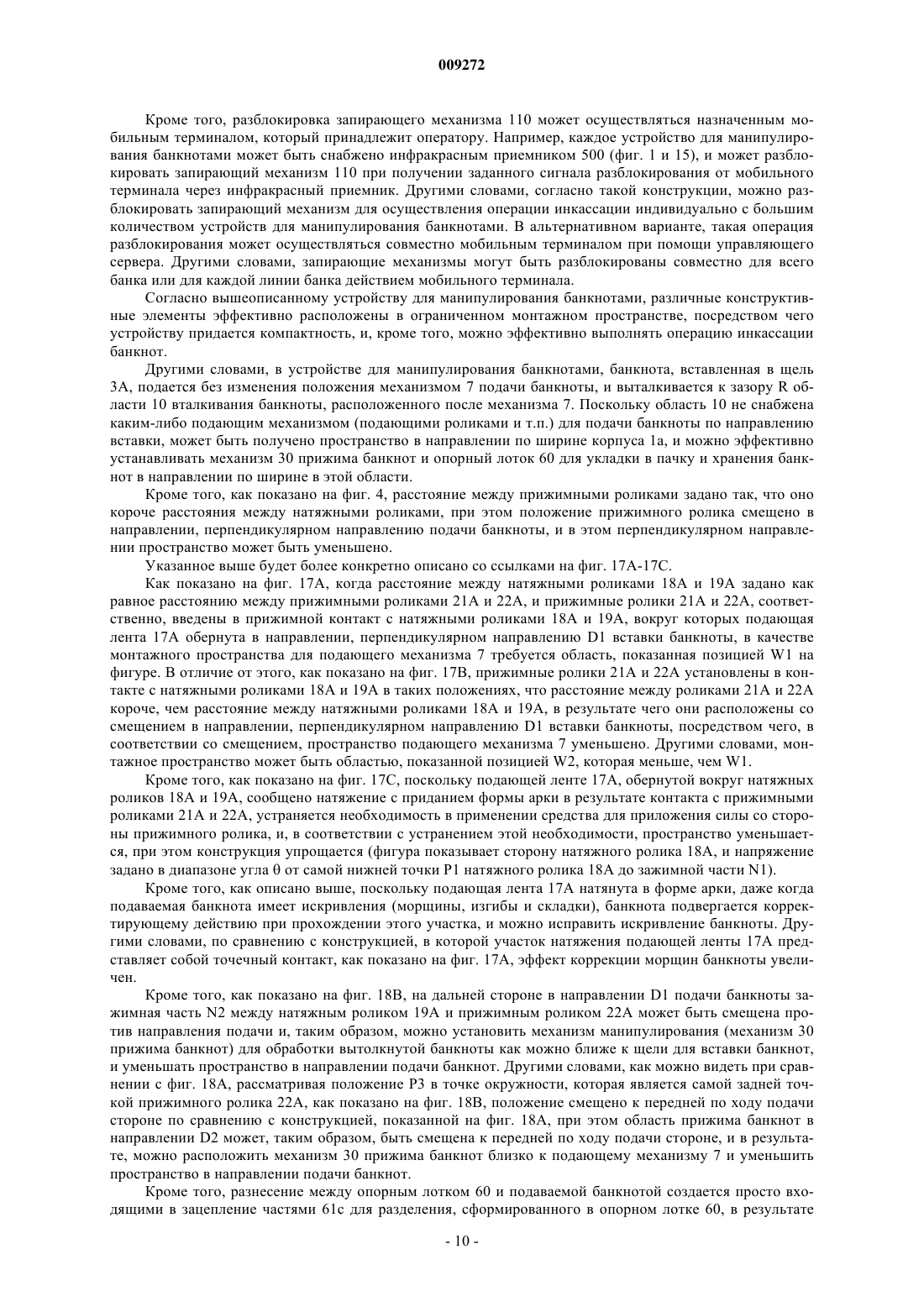

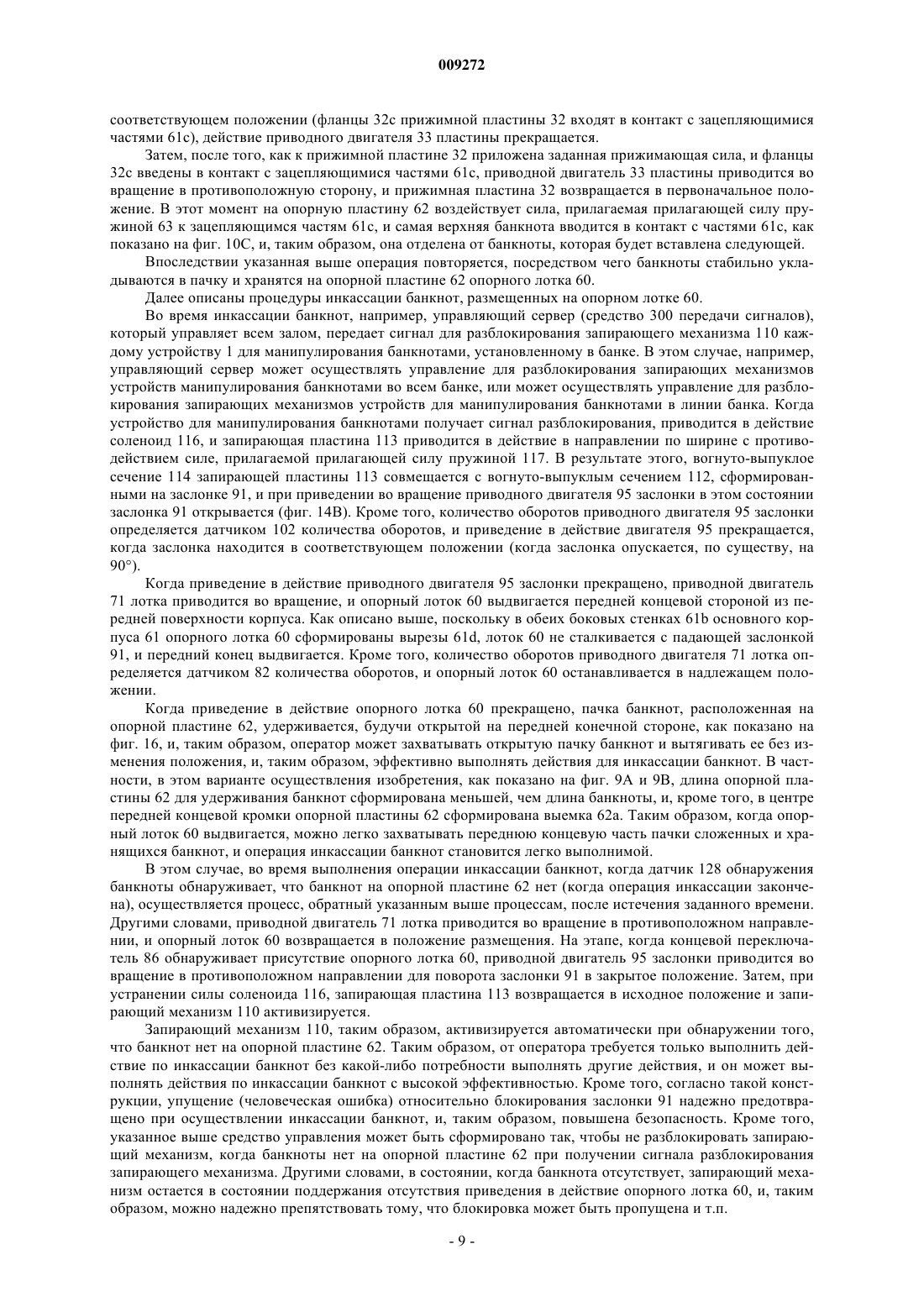

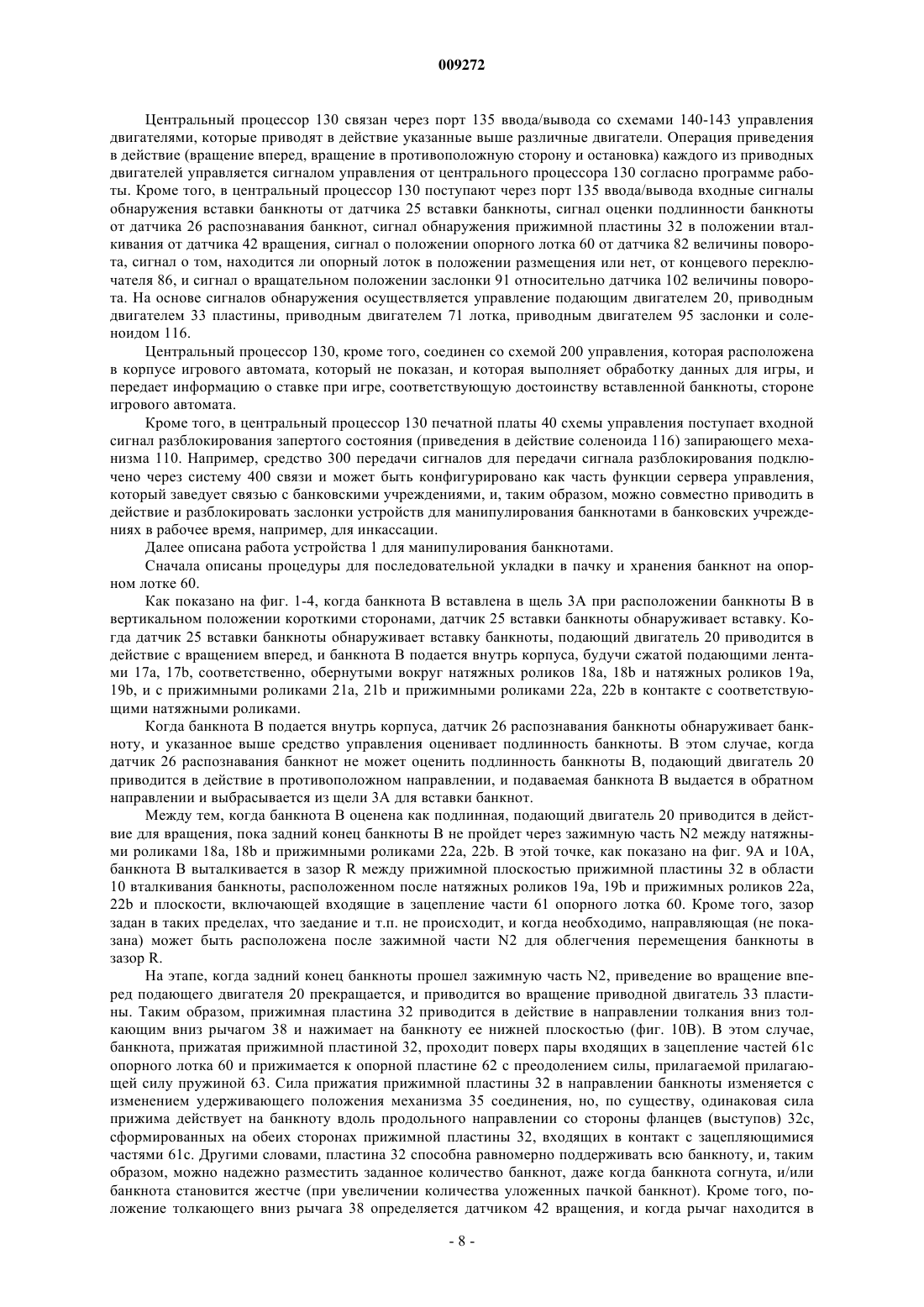

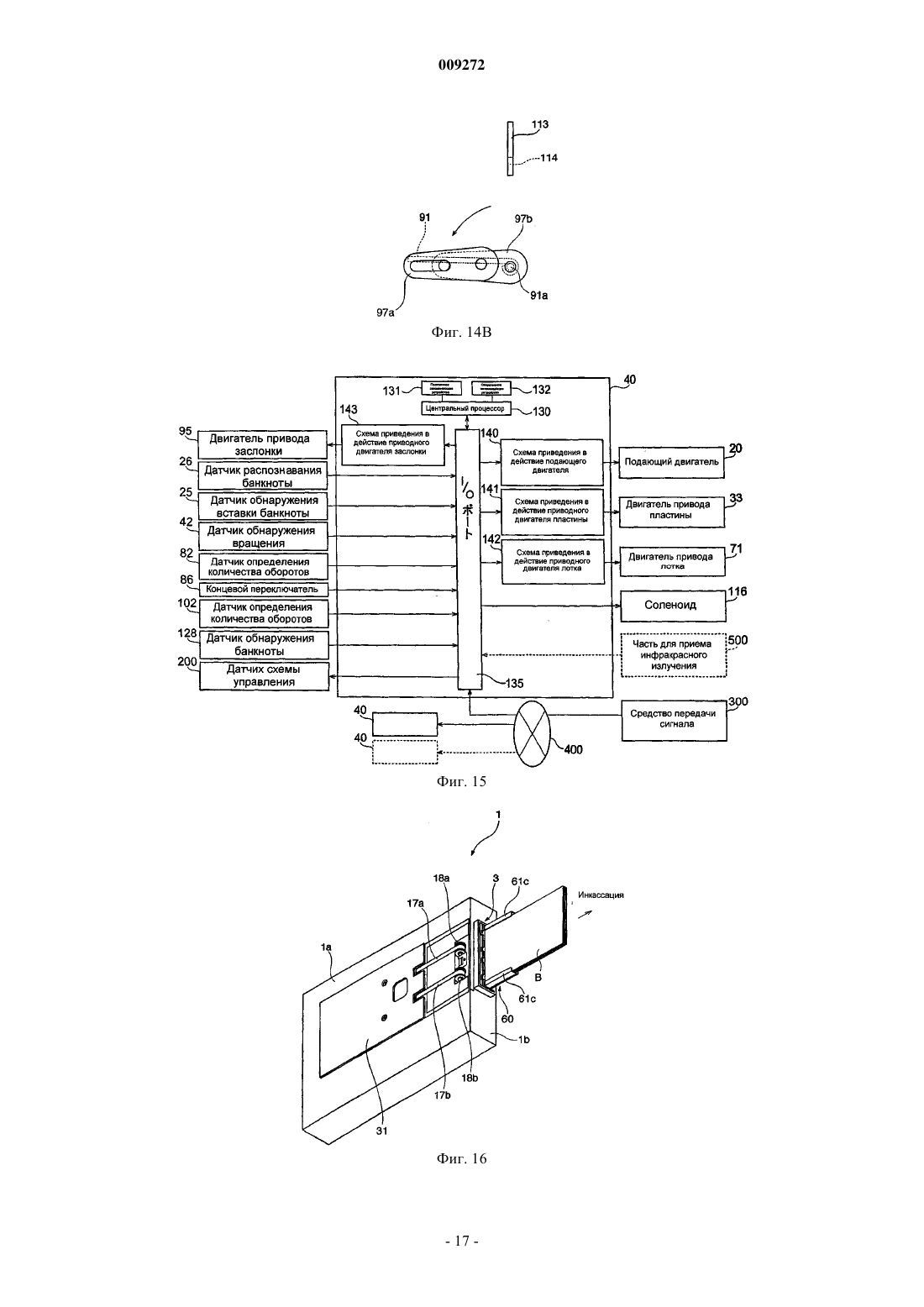

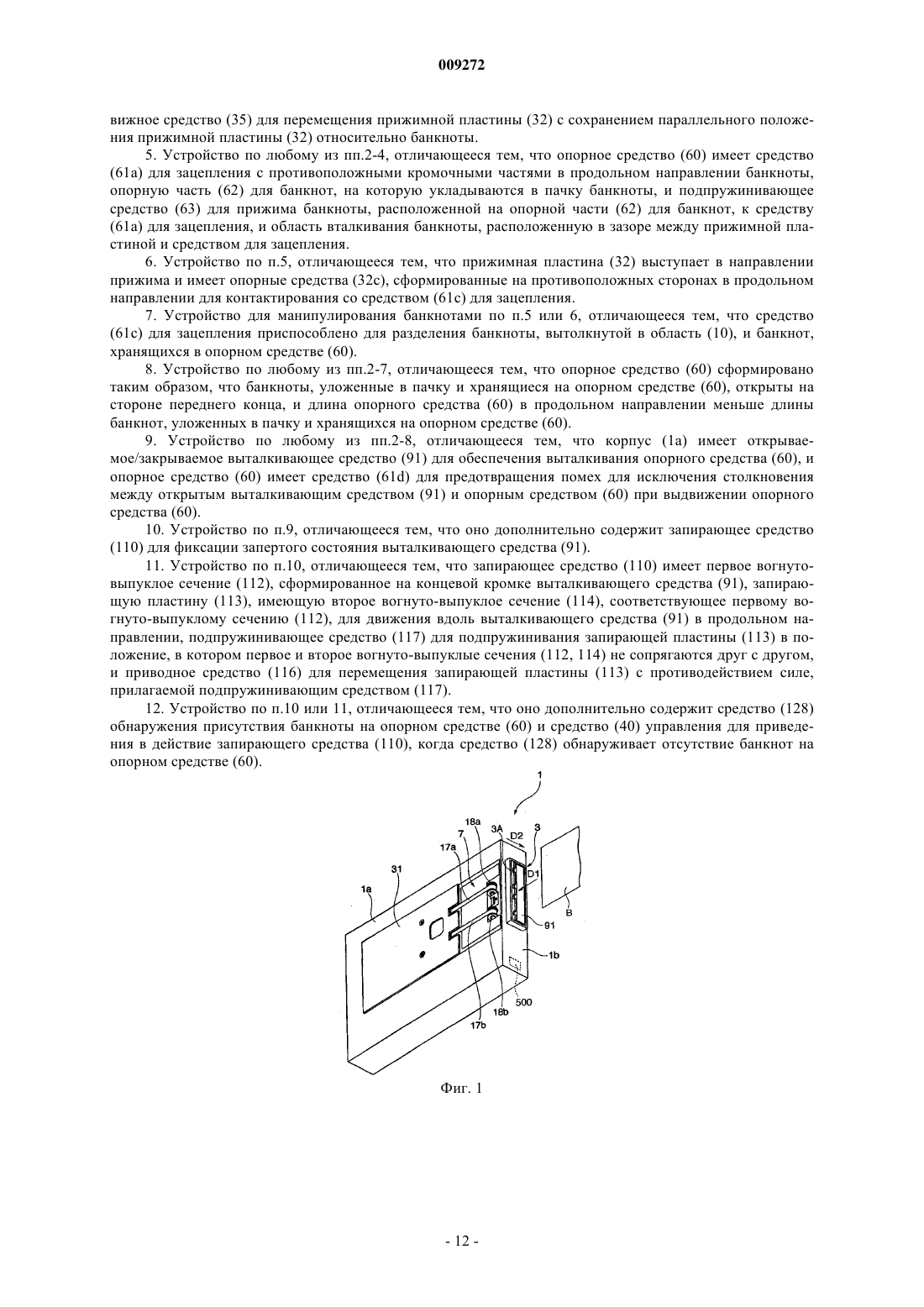

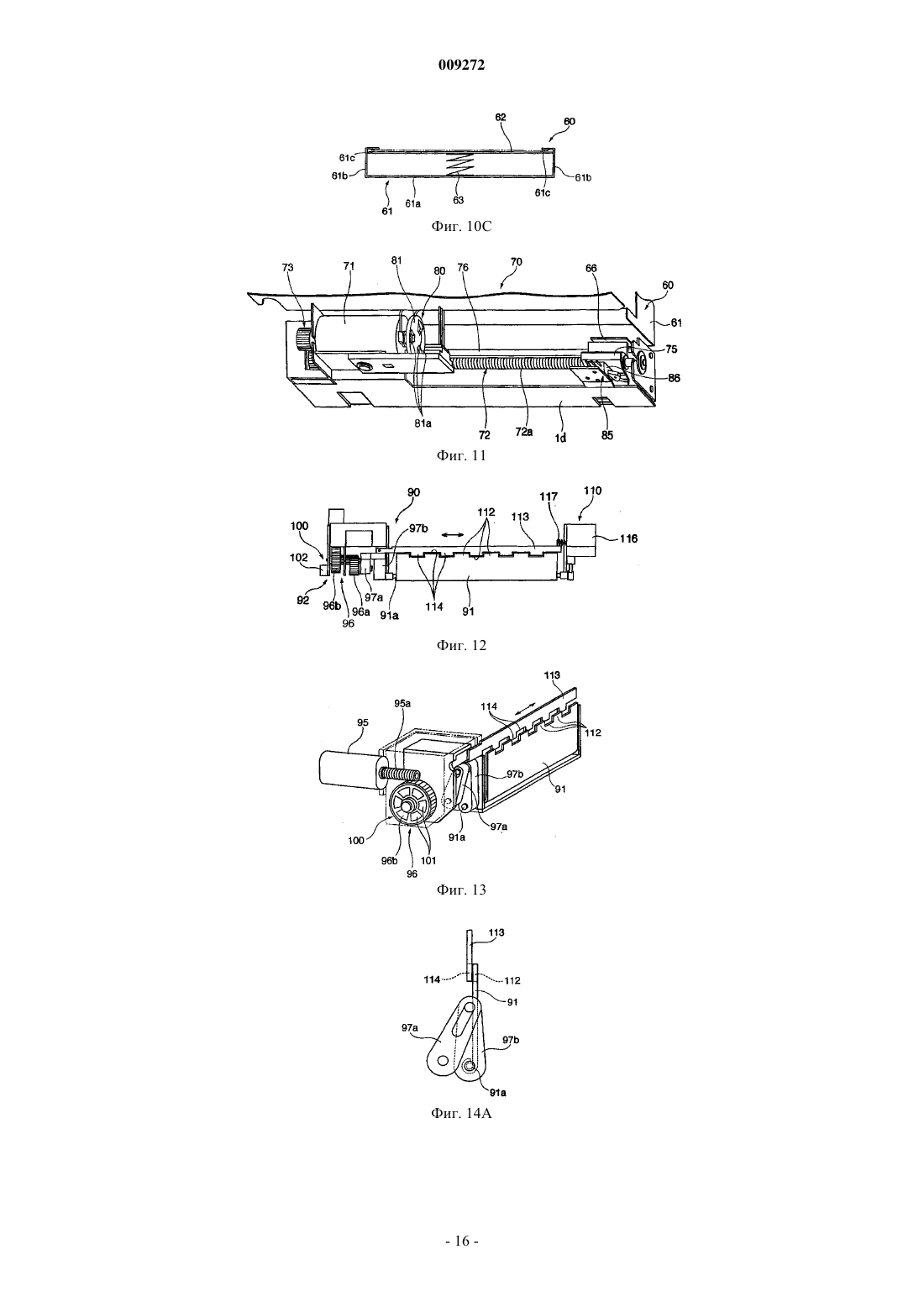

009272 Настоящее изобретение относится к устройству для манипулирования банкнотами, которое установлено в игровом зале, где установлены, например, автоматы пачинко (японский вариант бильярда),игровые автоматы (далее все они называются "игровые автоматы") и т.п., и которое может быть расположено между игровыми автоматами. Обычно в игровом зале, таком как зал для пачинко, для удобства игроков в районе (также называемом "банк"), где установлено много игровых автоматов, между соседними игровыми автоматами устанавливают вертикальное устройство для выдачи средств игры (также называемое "сэндвичевое устройство") для выдачи шариков пачинко, монет (средств игры) и т.п. Устройство для выдачи средств игры прикреплено к раме, установленной между игровыми автоматами и прикрепленной к ним, и фактически выдает средства игры и/или передает сигнал, предлагающий получить средства игры для игрового автомата за банкноту, монету, предварительно оплаченную карту и т.п., вставляемые в соответствующую щель. Например, устройство для манипулирования банкнотами, конфигурированное для манипулирования банкнотами, снабжается распознающей банкноты частью, которая распознает вставленную банкноту, и часть для хранения банкнот (сейф), который хранит банкноты, оцененные как подлинные в части для распознавания банкнот. Например, как описано в документе JP Н 06-162320, для подачи банкнот, вставленных игроком, указанное выше устройство для манипулирования банкнотами снабжают парой подающих лент, обернутых вокруг натяжных роликов, и прижимными роликами в контакте с частями натяжных роликов, и банкнота, вставленная в щель для вставки банкноты, направляется к зажимной части между натяжным роликом и прижимным роликом направляющим элементом, и далее направляется вдоль части для распознавания банкнот подающими лентами. Затем банкнота, оцененная как подлинная в части для распознания банкнот, далее подается по ходу подачи без изменения положения и укладывается в пачку и хранится в части для хранения банкнот согласно предварительно заданным процедурам действия. В игровых залах, для эффективного использования пространства, желательно эффективно устанавливать большое количество игровых автоматов, и при наличии этой необходимости устройство для манипулирования банкнотами, установленное между игровыми автоматами, также желательно уменьшить размером в максимально возможной степени. Другими словами, в устройстве для манипулирования банкнотами, для уменьшения размеров по направлению в ширину, направлению в глубину и в вертикальном направлении, необходимо эффективно использовать пространство для структурных элементов,расположенных в корпусе, средство их расположения и т.п. В устройстве для манипулирования банкнотами, как описано в указанном выше документе JP Н 06162320, прижимной ролик введен в прижимной контакт с натяжным роликом, вокруг которого обернута подающая лента, в направлении, перпендикулярном направлению подачи банкноты. В части для выталкивания банкноты сохранено заданное расстояние от зажимной части между натяжным роликом и прижимным роликом на стороне выталкивания. Таким образом, когда эти механизмы применяют в сэндвичевом устройстве, установленном между автоматами, невозможно получить достаточное уменьшение размеров. Другими словами, так как прижимной ролик введен в прижимной контакт в направлении, перпендикулярном направлению подачи, необходимо расположить прилагающее силу средство для получения прижимного контакта и обеспечить пространство в направлении прижимного контакта, соответствующее внешнему диаметру прижимного ролика. Кроме того, на стороне выталкивания последующая обработка (обработка для укладки в пачку и хранения банкнот) может быть выполнена только после прохождения задней части банкноты через часть для выталкивания банкноты, и некоторое пространство,таким образом, остается неиспользованным в направлении обработки банкноты. Целью настоящего изобретения является создание устройства для манипулирования банкнотами,обеспечивающее эффективное расположение различных элементов конструкции в ограниченном монтажном пространстве и, таким образом, имеющее компактный размер. Эта цель достигается тем, что устройство для манипулирования банкнотами содержит корпус,имеющий щель для вставки банкнот, расположенную в передней поверхности корпуса для обеспечения возможности вставки в нее банкнот, средство (7) для подачи банкнот, имеющее подающую ленту (17 а,17b), обернутую на противоположных концах вокруг, по меньшей мере, натяжных роликов (18 а, 18b; 19a, 19b), расположенных, соответственно, по направлению вставки банкноты, и прижимные ролики(21 а, 21b; 22a, 22b), входящие в контакт с натяжными роликами (18 а, 18b; 19a, 19b) для подачи банкноты,вставленной в щель (3A) по направлению вставки банкноты, при этом расстояние (L1) между прижимными роликами (21 а, 21b; 22a, 22b), входящими в контакт с соответствующими натяжными роликами(18 а, 18b; 19a, 19b) на передней и задней по ходу подачи сторонах, установлено меньшим, чем расстояние (L) между натяжными роликами (18 а, 18b; 19a, 19b) на передней и задней по ходу подачи сторонах. Корпус (1a) может иметь расположенную в нем область (10) вталкивания банкнот, которая удерживает банкноту, вытолкнутую из зажимной части между натяжным роликом (19 а, 19b) на задней по ходу подачи стороне и прижимным роликом (22 а, 22b), входящим в контакт с натяжным роликом (19 а, 19b) на задней по ходу подачи стороне, и дополнительно имеется средство (30) для прижима банкнот, расположенное на одной стороне корпуса (1a) и имеющее прижимную пластину (32) для прижимания банкноты,вытолкнутой в область (10) вталкивания банкнот, к другой стороне, и опорное средство (60), располо-1 009272 женное на другой стороне корпуса (1a), для укладки в пачку и хранения банкноты, втолкнутой средством(30) для прижима банкнот. Область (10) вталкивания банкнот может не иметь средства (7) для подачи банкнот. Средство (30) для прижима банкнот может иметь подвижное средство (35) для перемещения прижимной пластины (32) с сохранением параллельного положения прижимной пластины (32) относительно банкноты. Опорное средство (60) может иметь средство (61 а) для зацепления с противоположными кромочными частями в продольном направлении банкноты, опорную часть (62) для банкнот, на которую укладываются в пачку банкноты, и подпружинивающее средство (63) для прижима банкноты, расположенной на опорной части (62) для банкнот, к средству (61 а), и область вталкивания банкноты, расположенный в зазоре между прижимной пластиной и средством для зацепления. Прижимная пластина (32) может выступать в направлении прижима и имеет опорные средства(32 с), сформированные на противоположных сторонах в продольном направлении для контактирования со средством (61 с) для зацепления. Средство (61 с) для зацепления может выполнять функцию разделения банкноты, вытолкнутой в область (10), и банкнот, хранящихся в опорном средстве (60). Опорное средство (60) может быть сформировано таким образом, что банкноты, уложенные в пачку и хранящиеся на опорном средстве (60), открыты на стороне переднего конца, и длина опорного средства(60) в продольном направлении меньше длины банкнот, уложенных в пачку и хранящихся на опорном средстве (60). Корпус (1a) может иметь открываемое/закрываемое выталкивающее средство (91) для обеспечения выталкивания опорного средства (60), и опорное средство (60) имеет средство (61d) для предотвращения помех для исключения столкновения между открытым выталкивающим средством (91) и опорным средством (60) при выдвижении опорного средства (60). Устройство может дополнительно содержать запирающее средство (110) для фиксации запертого состояния выталкивающего средства (91). Запирающее средство (110) может иметь первое вогнуто-выпуклое сечение (112), сформированное на концевой кромке выталкивающего средства (91), запирающую пластину (113), имеющую второе вогнуто-выпуклое сечение (114), соответствующее первому вогнуто-выпуклому сечению (112), для движения вдоль выталкивающего средства (91) в продольном направлении, подпружинивающее средство (117) для подпружинивания запирающей пластины (113) в положение, в котором первое и второе вогнутовыпуклые сечения (112, 114) не сопрягаются друг с другом, и приводное средство (116) для перемещения запирающей пластины (113) с противодействием силе, прилагаемой подпружинивающим средством(117). Устройство может дополнительно содержать средство (128) обнаружения присутствия банкноты на опорном средстве (60) и средство (40) управления для приведения в действие запирающего средства(110), когда средство (128) обнаруживает отсутствие банкнот на опорном средстве (60). Прилагаемые чертежи, которые включены в описание и составляют его часть, иллюстрируют варианты осуществления изобретения, и совместно с общим описанием, данным выше, и подробным описанием вариантов конструкции, данным ниже, служат для изложения принципов изобретения. Фиг. 1 изображает вид в перспективе, показывающий всю конструкцию устройства для манипулирования банкнотами, соответствующего настоящему изобретению. Фиг. 2 - вид в перспективе, показывающий состояние, в котором закрывающий элемент, показанный на фиг. 1, открыт. Фиг. 3 - вид сверху, показывающий внутреннюю конструкцию устройства для манипулирования банкнотами. Фиг. 4 - вид, показывающий взаимное расположение в контакте натяжного ролика, вокруг которого обернута подающая лента, и прижимного ролика в механизме подачи банкнот. Фиг. 5 - вид, показывающий конструкцию механизма прижима банкнот, где прижимная пластина открыта относительно закрывающего элемента. Фиг. 6 - вид, показывающий конструкции приводного двигателя пластины и механизма замедления двигателя. Фиг. 7 - вид, показывающий конструкцию механизма соединения прижимной пластины и закрывающего элемента. Фиг. 8 А - вид, показывающий действие прижимной пластины (в неприжимающем состоянии). Фиг. 8 В - другой вид, показывающий действие прижимной пластины (в прижимающем состоянии). Фиг. 9 А - вид в перспективе, показывающий конструкцию опорного лотка с банкнотой, вытолкнутой в область вталкивания банкноты. Фиг. 9 В - вид в перспективе, показывающий конструкцию опорного лотка со сложенными в пачку и хранящимися банкнотами. Фиг. 10A - вид, показывающий состояние перед выталкиванием толкающей пластиной банкноты в опорный лоток.-2 009272 Фиг. 10 В - вид, показывающий состояние вталкивания толкающей пластиной банкноты в опорный лоток. Фиг. 10 С - вид, показывающий состояние после прижатия толкающей пластиной банкноты к опорному лотку. Фиг. 11 - вид, показывающий конструкцию приводного механизма опорного лотка. Фиг. 12 - вид спереди, показывающий конструкции механизма заслонки и запирающего механизма. Фиг. 13 - вид в перспективе, показывающий конструкцию приводного механизма заслонки. Фиг. 14 А - вид сбоку, показывающий запертый механизм заслонки. Фиг. 14 В - вид сбоку, показывающий механизм заслонки с разблокированным замком. Фиг. 15 - блок-схему, показывающую пример конфигурации средства управления для управления работой устройства для манипулирования банкнотами. Фиг. 16 - вид, показывающий состояние, когда опорный лоток выдвинут. Фиг. 17 А - вид, показывающий конструкцию типичного механизма подачи банкнот. Фиг. 17 В - вид, показывающий конструкцию механизма подачи банкнот, соответствующего изобретению. Фиг. 17 С - вид, показывающий подающую ленту, обернутую вокруг натяжного ролика, показанного на фиг. 17 В. Фиг. 18 А - другой вид, показывающий конструкцию типичного механизма подачи банкнот. Фиг. 18 В - другой вид, показывающий конструкцию механизма подачи банкнот, соответствующего изобретению. Один вариант осуществления настоящего изобретения будет описан ниже со ссылками на прилагаемые чертежи. На фиг. 1-4 показаны виды, изображающие конструкцию устройства для манипулирования банкнотами, соответствующего этому варианту осуществления изобретения. Устройство 1 для манипулирования банкнотами конфигурировано для его установки в автомат для выдачи средств игры, установленный между игровыми автоматами, например, такими как автоматы пачинко, игровые автоматы и т.п. (не показаны). В этом случае, автомат для выдачи средств игры снабжается другими устройствами (например, устройством распознавания монет, манипулятором, носителем записи, источником питания и т.п.) над или под устройством 1 для манипулирования банкнотами, и устройство 1 может быть объединено с другими устройствами или может быть конфигурировано отдельно. В альтернативном варианте, устройство 1 может быть установлено отдельно или с другими устройствами в другом пространстве не между игровыми автоматами. Кроме того, устройство 1 может быть встроено в игровой автомат. В этом случае, когда банкнота вставлена в такое устройство 1 и подлинность вставленной банкноты оценена, выполняется действие по выдаче средств игры, действие по записи на носителе записи и т.п. в соответствии с достоинством банкноты. Устройство 1 имеет корпус 1a, сформированный в конфигурации прямоугольного параллелепипеда,и корпус 1a прикреплен к удерживающей части автомата для выдачи средств игры, который не показан. Область 3 манипулирования банкнотой сформирована в передней поверхности 1b корпуса 1a. Область 3 манипулирования банкнотой снабжен щелью 3 А для вставки банкноты в форме открытой прорези, в которую вставляют банкноту, и открывающейся/закрывающейся заслонкой (выталкивающее средство) 91,которая сформирована смежно со щелью 3 А для вставки банкноты и позволяет выталкивать опорный лоток (часть для хранения банкнот), на котором сложены и хранятся банкноты. В этом случае, банкноту В вставляют внутрь через щель 3 А по направлению стрелки D1 с короткими сторонами банкноты в продольном направлении (в вертикальном положении). В корпусе 1a расположены часть 5 для распознавания банкнот, которая распознает подлинность вставленной банкноты, и механизм 7 подачи банкнот (устройство для подачи банкнот, средство для подачи банкнот), который подает вставленную банкноту. Часть 5 установлена вблизи щели 3 А в направлении вставки, и механизм 7 подачи банкнот установлен в области вдоль направления D1 вставки от части 5. В этом случае, механизм 7 имеет функцию подачи вставленной банкноты при зажиме банкноты, и сформирован в размере, приспособленном для размещения в пределах области, которая короче длины банкноты в продольном направлении, предпочтительно, в пределах меньше половины длины банкноты в положении вблизи щели 3 А в направлении вставки. Кроме того, на задней по ходу подачи стороне механизма 7 подачи банкнот расположена область 10 вталкивания банкноты для скольжения банкноты, вытолкнутой парой роликов, составляющих механизм подачи банкноты, без изменения положения. Область 10 имеет размер, по существу, почти такой же, как размер банкноты, в результате чего область 10 может перемещать банкноту, вытолкнутую парой роликов задней стороны в направлении стрелки D2 перпендикулярно направлению выталкивания без любых ограничений при сохранении положения банкноты. Область 10 вталкивания банкноты, таким образом, расположена на задней стороне относительно механизма 7 подачи банкнот, и механизм 30 прижима банкнот(устройство для прижима банкнот, средство для прижима банкнот) расположен на одной стороне корпуса, в то время как опорный лоток (часть для хранения банкнот, опорное средство) 60 расположен на другой стороне корпуса, и они охватывают с обеих сторон область 10 банкноты. Другими словами, банкно-3 009272 та, вытолкнутая в область 10 механизмом 7, прижимается по направлению стрелки D2 нажимной пластиной механизма 30 без изменения положения и затем укладывается в пачку и хранится на опорном лотке 60, как описано ниже. Механизм 7 подачи банкнот имеет протяженность вдоль направления D1 вставки банкнот и снабжен парой подающих лент 17 а, 17b, отнесенных на заданное расстояние друг от друга. Подающие ленты 17 а, 17b обернуты на одним конце вокруг натяжных роликов (натяжные ролики на передней по ходу подачи стороне) 18 а, 18b, прикрепленных к оси 18, с возможностью вращения удерживаемой внутренней рамой 1d на стороне щели 3 А для вставки банкноты, будучи обернутыми на другом конце вокруг натяжных роликов (натяжных роликов на задней по ходу подачи стороне) 19 а, 19b, прикрепленных к оси 19, с возможностью вращения удерживаемой внутренней рамой 1d в задней части 5 для распознавания банкноты, соответственно. Ось 19 приводится во вращение подающим двигателем 20, расположенным во внутренней раме 1d. Другими словами, ось 19 приводится во вращение через зубчатое колесо 20G, прикрепленное к приводному валу подающего двигателя 20, и зубчатое колесо 19G, входящее в зацепление зубчатым колесом 20G, установленное на оконечной части оси 19. Управление подающим двигателем 20 для вращения вперед и вращения в обратном направлении осуществляет средство управления (контроллер), описанное ниже, и он является приводом механизма 7 подачи банкнот. Натяжные ролики 18 а, 18b и натяжные ролики 19 а, 19b, установленные на противоположных концах, находятся, соответственно, в контакте с прижимными роликами 21 а, 21b и прижимными роликами 22 а, 22b. B этом случае, как показано на фиг. 4, расстояние L1 между прижимными роликами 21 а (21b),22 а (22b), соответственно, входящими в контакт с натяжными роликами 18 а (18b), 19a (19b) на противоположных концах, задано меньшим, чем расстояние L между натяжными роликами 18 а (18b), 19a (19b) на противоположных концах. Другими словами, банкнота, вставленная в щель 3 А для вставки банкнот,направляется к зажимной части N1 между натяжным роликом 18 а (18b) и прижимным роликом 21 а (21b) направляющей 3 В, установленной в корпусе, затем подается, будучи зажатой между роликами, и наконец, выталкивается в область 10 вталкивания банкноты через зажимную часть N2 между натяжным роликом 19 а (19b) и прижимным роликом 22a (22b). Кроме того, натяжные ролики, вокруг которых обернуты подающие ленты, могут находиться в средних положениях кроме противоположных концов. Часть 5 для распознавания банкнот имеет сенсорную панель 5 А, снабженную датчиком 25 обнаружения вставки банкноты в части, находящейся ближе к щели 3 А, чем ось 18. Датчик 25 вставки банкноты содержит, например, оптический датчик и обнаруживает, что банкнота вставлена в щель 3 А. В этом случае, когда датчик 25 вставки банкноты обнаруживает вставку банкноты, средство управления, описанное ниже, приводит во вращение (приводит во вращение вперед) подающий двигатель 20 в направлении подачи банкноты. На сенсорной панели 5 А также расположены датчики 26 распознавания банкноты, установленные между осями 18 и 19. Каждый из датчиков 26 содержит оптический датчик, испускающий луч света к подаваемой банкноте, когда банкнота подается механизмом 7 подачи банкноты, как описано выше. Датчики 26 установлены в множестве частей вдоль направления, перпендикулярного направлению D1 вставки банкноты. Центральный процессор средства управления, описанного ниже, сравнивает обнаруженные данные, полученные благодаря отраженному свету и/или переданному свету от банкноты, с данными относительно подлинной банкноты, предварительно введенными в постоянное запоминающее устройство, и оценивает подлинность банкноты. Механизм 30 прижима банкнот расположен на одной стороне корпуса относительно области 10 вталкивания банкноты. Механизм 30 прижима банкнот имеет закрывающий элемент 31, открывающийся/закрывающийся относительно корпуса 1a, имеющую форму пластины прижимную пластину 32, которая расположена на закрывающем элементе 31 и нажимает на банкноту по направлению стрелки D2, когда банкнота помещена в область 10, когда закрывающий элемент закрыт относительно корпуса 1a, и приводной двигатель пластины, который приводит в действие прижимную пластину 32. Конструкция механизма 30 прижима банкнот будет описана ниже со ссылками на фиг. 5-8 В. Прижимная пластина 32 имеет размер, по существу, почти такой же, как размер банкноты, и удерживается закрывающим элементом 31 с возможностью движения по направлению стрелки D2 механизмом 35 соединения (устройством соединения, средством перемещения), который соединяет тыльную сторону конца на одной стороне прижимной пластины 32 и тыльную сторону конца на другой стороне закрывающего элемента 31. Противоположные концы механизма 35 соединения с возможностью поворота удерживаются осями 31 А, 32 А, расположенными в закрывающем элементе 31 и прижимной пластине 32, соответственно. Благодаря такому механизму 35 соединения, прижимная пластина 32 удерживается так, чтобы она приближалась к закрывающему элементу 31 и удалялась от него, будучи параллельной закрывающему элементу 31, как показано на фиг. 7 и 8 (8 А, 8 В). Приводной двигатель 33 пластины установлен на тыльной стороне закрывающего элемента 31, и прижимная пластина 32 приводится в действие для совершения возвратно-поступательного движения по направлению стрелки D2 приводным двигателем 33 пластины с вращательным приводом.-4 009272 Кроме того, на тыльной стороне закрывающего элемента 31 расположены механизм 37 замедления(зубчатая передача), который передает вращательное приводное действие приводного двигателя 33 пластины прижимной пластине 32, и поворотный толкающий вниз рычаг 38, приводимый в действие вращением конечного зубчатого колеса 37 а механизма 37 замедления. Толкающий вниз рычаг 38 снабжен расположенным в его задней концевой части конечным зубчатым колесом 37 а, и благодаря этому ему сообщается вращательное движение вокруг задней концевой части, при этом он снабжен расположенным в его передней концевой части входящим в зацепление выступом 38 а. Входящий в зацепление выступ 38 а входит в зацепление с удлиненным пазом 32b, сформированным в выступающем элементе 32 а, прикрепленном к тыльной стороне прижимной пластины 32. Прижимная пластина 32 приводится в действие для совершения возвратно-поступательного движения по направлению стрелки D2 толкающим вниз рычагом 38, будучи приводимой вращательным приводом вокруг задней концевой части. Кроме того, как показано на фиг. 5, выступающий элемент 32 а открыт благодаря отверстию 35 а, сформированному в механизме 35 соединения, и, таким образом, установлен так, чтобы не создавать помех действию механизма 35 соединения. Прижимная пластина 32 имеет форму, вертикально снижающуюся (выступающую) в направлении прижима на заданное расстояние и имеет фланцы (выступы, опорное средство) 32 с, сформированные на противоположных сторонах в продольном направлении. Благодаря этому средству, прижимная пластина 32 входит в окно опорного лотка 60, описанного ниже, когда приводится в движение в направлении толкания вниз толкающим вниз рычагом 38, при этом ее дальнейшее вхождение, после вхождения в окно до некоторой степени, предотвращается обоими фланцами 32 с, входящими в контакт с входящими в зацепление частями (средствами зацепления) 61 с опорного лотка 60, описанного ниже. Другими словами, благодаря применению таких фланцев 32 с, прижимная пластина 32 способна прилагать равномерную прижимающую силу к банкноте в продольном направлении, хотя механизмом 35 соединения удерживается одна ее сторона. Кроме того, в этом варианте осуществления изобретения к тыльной стороне закрывающего элемента 31 прикреплена печатная плата схемы 40 управления (составляющая средство управления), которая управляет приведением в действие различных приводных механизмов в устройстве 1 манипулирования банкнотами. Печатная плата схемы 40 управления соединена с оптическим датчиком (датчик вращения) 42, который определяет величину поворота толкающего вниз рычага 38, и когда величина поворота толкающего вниз рычага 38, то есть величина продвижения вниз прижимной пластины 32 достигает заданной степени, средство управления осуществляет управление для прекращения приведения в действие приводного двигателя 33 пластины. Таким образом, предотвращается воздействие ненужной нагрузки на приводной двигатель 33 пластины. Как показано на фиг. 2 и 3, опорный лоток 60 расположен на другой стороне корпуса для области 10 вталкивания банкноты. Опорный лоток 60 конфигурирован для последовательной укладки в пачку и хранения банкнот, прижимаемых прижимной пластиной 32. Конструкция опорного лотка будет описана ниже со ссылками на фиг. 9 (9 А, 9 В) и 10 (10 А-10 С). Опорный лоток 60 имеет основной корпус 61, снабженный нижней стенкой 61 а и боковыми стенками 61b, сформированными на противоположных сторонах нижней стенки 61 а. Опорная пластина (опорная часть для банкнот) 62, в которую упирается пачка банкнот, расположена между противоположными стенками 61b основного корпуса 61, и к ней прилагается сила для ее прижимания прилагающей силу пружиной (смещающей пружиной; смещающим средством) 63, установленной между пластиной 62 и нижней стенкой 61 а основного корпуса 61. Пара зацепляющихся частей 61 с,проходящих в продольном направлении банкноты, которая будет храниться, сформирована на концевых частях обеих боковых стенок 61b на стороне проема. Зацепляющиеся части 61 с имеют функцию создания разнесения между банкнотой, вытолкнутой в область 10 вталкивания банкноты механизмом 7 подачи банкнот, и пачкой банкнот, хранящихся в основном корпусе 61, как показано на фиг. 9 А и 10 А. Другими словами, когда банкнота, вытолкнутая в область 10 вталкивания банкноты, прижимается нажимной пластиной 32, как показано на фиг. 10 В, банкнота перемещается на опорную пластину 62, при этом она провисает в центре под действием зацепляющихся частей 61 с, и после прохождения поверх зацепляющихся частей 61 с, как показано на фиг. 9 В и 10 С, укладывается на опорную пластину 62 с преодолением силы,прилагаемой прилагающей силу пружиной 63. Затем, когда прижимная пластина 32 возвращается в первоначальное положение, пачка уложенных банкнот, хранящаяся на опорной пластине 62, входит в контакт противоположными оконечными частями с парой входящих в зацепление частей 61 с под действием силы, прилагаемой прилагающей силу пружиной 63. Таким образом, как показано на фиг. 10 А, формируется зазор R между самой верхней банкнотой из уложенных банкнот, хранящихся на опорной пластине 62, и прижимной пластиной 32, и они отделены друг от друга. Другими словами, банкнота, вытолкнутая механизмом 7 подачи банкнот, подается в зазорR, и банкноты, направленные туда, последовательно укладываются и хранятся в опорном лотке 60 посредством приведения в действие прижимной пластины 32, находящейся в исходном положении. Кроме того, слишком широкий зазор R становится причиной заедания, возникающего в случае, когда банкнота имеет складки, в то время как слишком узкий зазор R не в состоянии устойчиво проводить-5 009272 банкноту. Более конкретно, предпочтительный диапазон зазора составляет приблизительно 3-5 мм, и в области 10 вталкивания банкноты механизм 30 прижима банкнот и опорный лоток 60 могут быть расположены так, чтобы формировать такой зазор. Банкнота, которая будет уложена в пачку и будет храниться в основном корпусе 61 опорного лотка 60, удерживается опорной пластиной 62, которой сообщается сила для прижима к зацепляющимся частям 61 с и зацепления с ними, и при помощи такой конструкции пачка банкнот открыта на стороне переднего конца. Таким образом, как описано ниже, когда опорный лоток 60 приводится в действие, и передняя оконечная его сторона выступает от передней поверхности 1b корпуса 1a, передняя оконечная часть пачки уложенных и хранящихся банкнот на опорной пластине 62 открыта, и, таким образом, оператор может легко вытягивать пачку банкнот вперед для осуществления операции инкассации. В этом случае, длина основного корпуса 61 (опорной пластины 62) в продольном направлении(длина опорной поверхности для банкнот) сформирована так, что она короче длины вставленной банкноты, как показано на фиг. 9 В. Когда длина опорной пластины 62, таким образом, короче, пачка уложенных банкнот, хранящихся на пластине 62, открыта на верхнем переднем конце и нижнем переднем конце, и оператор, благодаря этому, может легко захватывать пачку банкнот и вытягивать ее. Кроме того, благодаря конфигурированию таким образом, для оператора устранена необходимость касания пальцами опорной пластины 62, сформированной из металла типа SUS и т.п., и во время операции инкассации безопасность повышена. В альтернативном варианте, как показано на фиг. 9 А и 9 В, в центре передней концевой кромки опорной пластины 62 может быть сформирована выемка 62 а, и в такой конфигурации также легко захватывать пачку банкнот, при этом достигаются указанные выше результаты и преимущества. Кроме того, на корпусе на сторонах переднего конца обеих боковых стенок 61b основного корпуса 61 сформированы имеющие заданную протяженность вырезы (средства предотвращения взаимных помех) 61b, проходящие в направлении вставки банкноты. Благодаря формированию таких вырезов 61d,когда заслонка открыта механизмом заслонки, и опорный лоток 60 приводится в действие в направлении выступа, взаимные помехи между открытой заслонкой и основным корпусом 61 исключаются, и можно эффективно получить полезное пространство. Кроме того, в опорном лотке 60 может быть расположен датчик 128 обнаружения банкноты (датчик банкнот, средство обнаружения банкнот) (см. блок-схему на фиг. 15) для обнаружения присутствия банкноты на опорном лотке 62. Со ссылками на фиг. 3 и 11 ниже описан приводной механизм опорного лотка для приведения в действие указанного выше опорного лотка. Приводной механизм 70 опорного лотка снабжен приводным двигателем 71 лотка, прикрепленным к внутренней раме 1d корпуса 1a, и приводным валом (червячным валом) 72 с вращательным приводом от приводного двигателя 71 лотка. Приводной вал 72 удерживается с возможностью вращения внутренней рамой, проходит в направлении вставки банкноты и снабжен на внешней поверхности окружности наружной резьбой 72 а. Кроме того, приводной вал 72 соединен одним концом с выходным валом приводного двигателя 71 лотка через зубчатую передачу 73. В задней оконечной части основного корпуса 61 опорного лотка 60 сформирован соединительный элемент 66, и с этой частью соединен скользящий элемент 75, расположенный так, что он охватывает приводной вал 72. В скользящем элементе 75 сформирована внутренняя резьба (не показана) для свинчивания с наружной резьбой 72 а приводного вала 72. При приведении во вращение приводного вала 72 скользящий элемент 75, т.е. опорный лоток 60, способен совершать возвратно-поступательное движение вдоль осевого направления. В этом случае, в скользящий элемент 75 вставлен направляющий стержень 76, расположенный параллельно приводному валу 72 для ограничения его вращения при возвратнопоступательном движении. В этом случае, механизм 70 привода опорного лотка снабжен средством 80 определения величины сдвига, способным определять величину сдвига опорного лотка 60. Средство 80 содержит, например,дискообразный вращательный элемент 81, прикрепленный к части выходного вала приводного двигателя 71 лотка, выступающей на противоположной стороне, и датчик определения количества оборотов (оптический датчик) 82, расположенный так, что он охватывает вращательный элемент 81 с зазором. Во вращательном элементе 81 сформированы кодеры 81 а (окна, разнесенные с заданным интервалом по окружности), и когда кодеры 81 а вращаются синхронно с вращением приводного двигателя 71 лотка, датчик определения количества оборотов 82 может принимать импульсы, соответствующие количеству оборотов, и, в соответствии с количеством импульсов, определять величину сдвига опорного лотка 60. Благодаря применению такого средства 80 определения величины сдвига стало возможно точно контролировать положение останова в направлении выдвижения опорного лотка 60 и понижать нагрузку на приводной двигатель 71 лотка. Кроме того, механизм 70 привода опорного лотка также снабжен средством 85 определения положения, способным обнаруживать положение хранения (которое позволяет размещать банкноту: положение размещения) опорного лотка 60. Такое средство 85 определения положения получено, например,посредством применения упорного элемента (не показан) в скользящем элементе 75 для перемещения-6 009272 опорного лотка 60 и установки концевого переключателя 86, который включается и выключается при вхождении в контакт с упорным элементом и отделении от него, на внутренней раме 1d. Благодаря применению такого средства 85 обнаружения положения можно распознавать состояние опорного лотка 60 (находится ли лоток в положении хранения или положении для инкассации), и опорный лоток 60 может приводиться в действие пригодным образом во время операции инкассации банкнот. Уложенные и хранящиеся на опорном лотке 60 банкноты можно инкассировать посредством приведения в открытое положение механизма 90 заслонки, расположенного смежно со щелью 3 А для вставки банкнот в области 3 обработки банкнот. Конструкция механизма заслонки будет описана ниже со ссылками на фиг. 2, 3 и 12-14 В. Механизм 90 заслонки имеет заслонку (пластинчатый щиток) 91, которая закрывает прямоугольное отверстие, сформированное в области обработки банкнот, и механизм 92 привода заслонки, который приводит во вращение заслонку 91. Заслонка 91 сформирована как по существу прямоугольный пластинчатый элемент, и она с возможностью вращения удерживается в ее задней концевой части осью 91 а относительно внутренней рамы корпуса. Механизм 92 привода заслонки имеет приводной двигатель 95 заслонки. Приводной двигатель 95 заслонки соединен с осью 91 а при помощи зубчатой передачи 96, составляющей механизм замедления, соединенный с приводным валом 95 а двигателя 95 и имеющими форму рычагов соединительными элементами 97 а, 97b, последовательно соединенными с зубчатой передачей 96. Более конкретно, когда приводной двигатель 95 заслонки приводится в действие и приводному валу 95 а сообщается вращение, вращательная движущая сила изменяется замедлением вращения при помощи зубчатой передачи 96. Ось соединительного элемента 97 а соединена с выходным зубчатым колесом 96 а зубчатой передачи 96, и при приведении в действие приводного двигателя 95 заслонки с вращением вперед, соединительный элемент 97 а приводится во вращение из состояния, показанного на фиг. 14 А, в состояние, показанное на фиг. 14 В. Соединительный элемент 97 а соединен с другой концевой частью соединительного элемента 97b, соединенного задней концевой частью с осью 91 а. При приведении во вращение соединительного элемента 97 а, как показано на фигуре, заслонка 91 приводится во вращение, по существу, на 90 от вертикального положения к внутренней части корпуса при помощи соединительного элемента 97b. Кроме того, механизм 92 привода заслонки снабжен средством 100 определения величины поворота, способным определять величину поворота заслонки 91. Средство 100 определения величины поворота содержит, например, кодер 101, сформированный на поверхности входного зубчатого колеса 96b зубчатой передачи 96, и датчик 102 величины поворота (отражательный оптический датчик), который определяет величину поворота кодера 101. Благодаря применению такого средства 100 определения величины поворота можно точно контролировать положение останова, когда заслонка 91 поворачивается приблизительно на 90, и снижать нагрузку на приводной двигатель 95 заслонки. Кроме того, в сочетании с механизмом 90 заслонки применен запирающий механизм (запирающее устройство, запирающее средство) 110 для фиксации закрытого состояния заслонки 91. Запирающий механизм 110 содержит вогнуто-выпуклые конфигурации (первое вогнуто-выпуклое сечение) 112, непрерывно сформированные на верхней концевой кромке заслонки 91, приводимой в действие для открывания и закрывания, запирающую пластину 113, подвижную в направлении ширины (направлении стрелки) во внутренней раме корпуса, и приводное средство, например соленоид 116, способный приводить в действие запирающую пластину 113 в направлении ширины. Запирающая пластина 113 имеет вогнуто-выпуклую конфигурацию (второе вогнуто-выпуклое сечение) 114, соответствующую вогнуто-выпуклой конфигурации 112, и всегда принимает воздействие силы прилагающей силу пружины(отклоняющего средства) 117, для несоответствия вогнуто-выпуклых конфигураций 112 и 114 (фиг. 13). Затем, когда банкноты инкассируют, благодаря приведению в действие соленоида 116, запирающая пластина 113 приводится в движение в направлении ширины с преодолением силы, прилагаемой прилагающей силу пружиной 117 таким образом, чтобы вогнуто-выпуклые конфигурации 112 и 114 сопрягались (фиг. 12). Таким образом, запертое состояние заслонки 91 разблокируется, и заслонка 91 поворачивается к внутренней части корпуса механизмом 92 привода заслонки для получения возможности выдвижения опорного лотка 60. На фиг. 15 показана блок-схема, иллюстрирующая пример конфигурации средства управления для управления работой указанного выше устройства 1 для манипулирования банкнотами. Как описано выше, средство управления снабжено печатной платой 40 схемы управления, которая соединена с тыльной стороной закрывающего элемента 31 и которая управляет действием каждого из указанных выше приводов. Печатная плата 40 схемы управления содержит центральный процессор 130,имеющий функцию управления действием различных приводных устройств, таких как подающий двигатель 20, приводной двигатель пластины 33, приводной двигатель лотка 71, приводной двигатель заслонки 95, соленоид 116 и т.п., постоянное запоминающее устройство 131, которое хранит программы работы различных приводных устройств, данные относительно подлинных банкнот и т.п., и оперативное запоминающее устройство 132 управления.-7 009272 Центральный процессор 130 связан через порт 135 ввода/вывода со схемами 140-143 управления двигателями, которые приводят в действие указанные выше различные двигатели. Операция приведения в действие (вращение вперед, вращение в противоположную сторону и остановка) каждого из приводных двигателей управляется сигналом управления от центрального процессора 130 согласно программе работы. Кроме того, в центральный процессор 130 поступают через порт 135 ввода/вывода входные сигналы обнаружения вставки банкноты от датчика 25 вставки банкноты, сигнал оценки подлинности банкноты от датчика 26 распознавания банкнот, сигнал обнаружения прижимной пластины 32 в положении вталкивания от датчика 42 вращения, сигнал о положении опорного лотка 60 от датчика 82 величины поворота, сигнал о том, находится ли опорный лоток в положении размещения или нет, от концевого переключателя 86, и сигнал о вращательном положении заслонки 91 относительно датчика 102 величины поворота. На основе сигналов обнаружения осуществляется управление подающим двигателем 20, приводным двигателем 33 пластины, приводным двигателем 71 лотка, приводным двигателем 95 заслонки и соленоидом 116. Центральный процессор 130, кроме того, соединен со схемой 200 управления, которая расположена в корпусе игрового автомата, который не показан, и которая выполняет обработку данных для игры, и передает информацию о ставке при игре, соответствующую достоинству вставленной банкноты, стороне игрового автомата. Кроме того, в центральный процессор 130 печатной платы 40 схемы управления поступает входной сигнал разблокирования запертого состояния (приведения в действие соленоида 116) запирающего механизма 110. Например, средство 300 передачи сигналов для передачи сигнала разблокирования подключено через систему 400 связи и может быть конфигурировано как часть функции сервера управления,который заведует связью с банковскими учреждениями, и, таким образом, можно совместно приводить в действие и разблокировать заслонки устройств для манипулирования банкнотами в банковских учреждениях в рабочее время, например, для инкассации. Далее описана работа устройства 1 для манипулирования банкнотами. Сначала описаны процедуры для последовательной укладки в пачку и хранения банкнот на опорном лотке 60. Как показано на фиг. 1-4, когда банкнота В вставлена в щель 3 А при расположении банкноты В в вертикальном положении короткими сторонами, датчик 25 вставки банкноты обнаруживает вставку. Когда датчик 25 вставки банкноты обнаруживает вставку банкноты, подающий двигатель 20 приводится в действие с вращением вперед, и банкнота В подается внутрь корпуса, будучи сжатой подающими лентами 17 а, 17b, соответственно, обернутыми вокруг натяжных роликов 18 а, 18b и натяжных роликов 19 а,19b, и с прижимными роликами 21 а, 21b и прижимными роликами 22 а, 22b в контакте с соответствующими натяжными роликами. Когда банкнота В подается внутрь корпуса, датчик 26 распознавания банкноты обнаруживает банкноту, и указанное выше средство управления оценивает подлинность банкноты. В этом случае, когда датчик 26 распознавания банкнот не может оценить подлинность банкноты В, подающий двигатель 20 приводится в действие в противоположном направлении, и подаваемая банкнота В выдается в обратном направлении и выбрасывается из щели 3 А для вставки банкнот. Между тем, когда банкнота В оценена как подлинная, подающий двигатель 20 приводится в действие для вращения, пока задний конец банкноты В не пройдет через зажимную часть N2 между натяжными роликами 18 а, 18b и прижимными роликами 22 а, 22b. В этой точке, как показано на фиг. 9 А и 10 А,банкнота В выталкивается в зазор R между прижимной плоскостью прижимной пластины 32 в области 10 вталкивания банкноты, расположенном после натяжных роликов 19 а, 19b и прижимных роликов 22 а,22b и плоскости, включающей входящие в зацепление части 61 опорного лотка 60. Кроме того, зазор задан в таких пределах, что заедание и т.п. не происходит, и когда необходимо, направляющая (не показана) может быть расположена после зажимной части N2 для облегчения перемещения банкноты в зазор R. На этапе, когда задний конец банкноты прошел зажимную часть N2, приведение во вращение вперед подающего двигателя 20 прекращается, и приводится во вращение приводной двигатель 33 пластины. Таким образом, прижимная пластина 32 приводится в действие в направлении толкания вниз толкающим вниз рычагом 38 и нажимает на банкноту ее нижней плоскостью (фиг. 10 В). В этом случае,банкнота, прижатая прижимной пластиной 32, проходит поверх пары входящих в зацепление частей 61 с опорного лотка 60 и прижимается к опорной пластине 62 с преодолением силы, прилагаемой прилагающей силу пружиной 63. Сила прижатия прижимной пластины 32 в направлении банкноты изменяется с изменением удерживающего положения механизма 35 соединения, но, по существу, одинаковая сила прижима действует на банкноту вдоль продольного направлении со стороны фланцев (выступов) 32 с,сформированных на обеих сторонах прижимной пластины 32, входящих в контакт с зацепляющимися частями 61 с. Другими словами, пластина 32 способна равномерно поддерживать всю банкноту, и, таким образом, можно надежно разместить заданное количество банкнот, даже когда банкнота согнута, и/или банкнота становится жестче (при увеличении количества уложенных пачкой банкнот). Кроме того, положение толкающего вниз рычага 38 определяется датчиком 42 вращения, и когда рычаг находится в-8 009272 соответствующем положении (фланцы 32 с прижимной пластины 32 входят в контакт с зацепляющимися частями 61 с), действие приводного двигателя 33 пластины прекращается. Затем, после того, как к прижимной пластине 32 приложена заданная прижимающая сила, и фланцы 32 с введены в контакт с зацепляющимися частями 61 с, приводной двигатель 33 пластины приводится во вращение в противоположную сторону, и прижимная пластина 32 возвращается в первоначальное положение. В этот момент на опорную пластину 62 воздействует сила, прилагаемая прилагающей силу пружиной 63 к зацепляющимся частям 61 с, и самая верхняя банкнота вводится в контакт с частями 61 с, как показано на фиг. 10C, и, таким образом, она отделена от банкноты, которая будет вставлена следующей. Впоследствии указанная выше операция повторяется, посредством чего банкноты стабильно укладываются в пачку и хранятся на опорной пластине 62 опорного лотка 60. Далее описаны процедуры инкассации банкнот, размещенных на опорном лотке 60. Во время инкассации банкнот, например, управляющий сервер (средство 300 передачи сигналов),который управляет всем залом, передает сигнал для разблокирования запирающего механизма 110 каждому устройству 1 для манипулирования банкнотами, установленному в банке. В этом случае, например,управляющий сервер может осуществлять управление для разблокирования запирающих механизмов устройств манипулирования банкнотами во всем банке, или может осуществлять управление для разблокирования запирающих механизмов устройств для манипулирования банкнотами в линии банка. Когда устройство для манипулирования банкнотами получает сигнал разблокирования, приводится в действие соленоид 116, и запирающая пластина 113 приводится в действие в направлении по ширине с противодействием силе, прилагаемой прилагающей силу пружиной 117. В результате этого, вогнуто-выпуклое сечение 114 запирающей пластины 113 совмещается с вогнуто-выпуклым сечением 112, сформированными на заслонке 91, и при приведении во вращение приводного двигателя 95 заслонки в этом состоянии заслонка 91 открывается (фиг. 14 В). Кроме того, количество оборотов приводного двигателя 95 заслонки определяется датчиком 102 количества оборотов, и приведение в действие двигателя 95 прекращается,когда заслонка находится в соответствующем положении (когда заслонка опускается, по существу, на 90). Когда приведение в действие приводного двигателя 95 заслонки прекращено, приводной двигатель 71 лотка приводится во вращение, и опорный лоток 60 выдвигается передней концевой стороной из передней поверхности корпуса. Как описано выше, поскольку в обеих боковых стенках 61b основного корпуса 61 опорного лотка 60 сформированы вырезы 61d, лоток 60 не сталкивается с падающей заслонкой 91, и передний конец выдвигается. Кроме того, количество оборотов приводного двигателя 71 лотка определяется датчиком 82 количества оборотов, и опорный лоток 60 останавливается в надлежащем положении. Когда приведение в действие опорного лотка 60 прекращено, пачка банкнот, расположенная на опорной пластине 62, удерживается, будучи открытой на передней конечной стороне, как показано на фиг. 16, и, таким образом, оператор может захватывать открытую пачку банкнот и вытягивать ее без изменения положения, и, таким образом, эффективно выполнять действия для инкассации банкнот. В частности, в этом варианте осуществления изобретения, как показано на фиг. 9 А и 9 В, длина опорной пластины 62 для удерживания банкнот сформирована меньшей, чем длина банкноты, и, кроме того, в центре передней концевой кромки опорной пластины 62 сформирована выемка 62 а. Таким образом, когда опорный лоток 60 выдвигается, можно легко захватывать переднюю концевую часть пачки сложенных и хранящихся банкнот, и операция инкассации банкнот становится легко выполнимой. В этом случае, во время выполнения операции инкассации банкнот, когда датчик 128 обнаружения банкноты обнаруживает, что банкнот на опорной пластине 62 нет (когда операция инкассации закончена), осуществляется процесс, обратный указанным выше процессам, после истечения заданного времени. Другими словами, приводной двигатель 71 лотка приводится во вращение в противоположном направлении, и опорный лоток 60 возвращается в положение размещения. На этапе, когда концевой переключатель 86 обнаруживает присутствие опорного лотка 60, приводной двигатель 95 заслонки приводится во вращение в противоположном направлении для поворота заслонки 91 в закрытое положение. Затем, при устранении силы соленоида 116, запирающая пластина 113 возвращается в исходное положение и запирающий механизм 110 активизируется. Запирающий механизм 110, таким образом, активизируется автоматически при обнаружении того,что банкнот нет на опорной пластине 62. Таким образом, от оператора требуется только выполнить действие по инкассации банкнот без какой-либо потребности выполнять другие действия, и он может выполнять действия по инкассации банкнот с высокой эффективностью. Кроме того, согласно такой конструкции, упущение (человеческая ошибка) относительно блокирования заслонки 91 надежно предотвращено при осуществлении инкассации банкнот, и, таким образом, повышена безопасность. Кроме того,указанное выше средство управления может быть сформировано так, чтобы не разблокировать запирающий механизм, когда банкноты нет на опорной пластине 62 при получении сигнала разблокирования запирающего механизма. Другими словами, в состоянии, когда банкнота отсутствует, запирающий механизм остается в состоянии поддержания отсутствия приведения в действие опорного лотка 60, и, таким образом, можно надежно препятствовать тому, что блокировка может быть пропущена и т.п.-9 009272 Кроме того, разблокировка запирающего механизма 110 может осуществляться назначенным мобильным терминалом, который принадлежит оператору. Например, каждое устройство для манипулирования банкнотами может быть снабжено инфракрасным приемником 500 (фиг. 1 и 15), и может разблокировать запирающий механизм 110 при получении заданного сигнала разблокирования от мобильного терминала через инфракрасный приемник. Другими словами, согласно такой конструкции, можно разблокировать запирающий механизм для осуществления операции инкассации индивидуально с большим количеством устройств для манипулирования банкнотами. В альтернативном варианте, такая операция разблокирования может осуществляться совместно мобильным терминалом при помощи управляющего сервера. Другими словами, запирающие механизмы могут быть разблокированы совместно для всего банка или для каждой линии банка действием мобильного терминала. Согласно вышеописанному устройству для манипулирования банкнотами, различные конструктивные элементы эффективно расположены в ограниченном монтажном пространстве, посредством чего устройству придается компактность, и, кроме того, можно эффективно выполнять операцию инкассации банкнот. Другими словами, в устройстве для манипулирования банкнотами, банкнота, вставленная в щель 3 А, подается без изменения положения механизмом 7 подачи банкноты, и выталкивается к зазору R области 10 вталкивания банкноты, расположенного после механизма 7. Поскольку область 10 не снабжена каким-либо подающим механизмом (подающими роликами и т.п.) для подачи банкноты по направлению вставки, может быть получено пространство в направлении по ширине корпуса 1a, и можно эффективно устанавливать механизм 30 прижима банкнот и опорный лоток 60 для укладки в пачку и хранения банкнот в направлении по ширине в этой области. Кроме того, как показано на фиг. 4, расстояние между прижимными роликами задано так, что оно короче расстояния между натяжными роликами, при этом положение прижимного ролика смещено в направлении, перпендикулярном направлению подачи банкноты, и в этом перпендикулярном направлении пространство может быть уменьшено. Указанное выше будет более конкретно описано со ссылками на фиг. 17 А-17 С. Как показано на фиг. 17 А, когда расстояние между натяжными роликами 18 А и 19 А задано как равное расстоянию между прижимными роликами 21 А и 22 А, и прижимные ролики 21 А и 22 А, соответственно, введены в прижимной контакт с натяжными роликами 18 А и 19 А, вокруг которых подающая лента 17 А обернута в направлении, перпендикулярном направлению D1 вставки банкноты, в качестве монтажного пространства для подающего механизма 7 требуется область, показанная позицией W1 на фигуре. В отличие от этого, как показано на фиг. 17 В, прижимные ролики 21 А и 22 А установлены в контакте с натяжными роликами 18 А и 19 А в таких положениях, что расстояние между роликами 21 А и 22 А короче, чем расстояние между натяжными роликами 18 А и 19 А, в результате чего они расположены со смещением в направлении, перпендикулярном направлению D1 вставки банкноты, посредством чего, в соответствии со смещением, пространство подающего механизма 7 уменьшено. Другими словами, монтажное пространство может быть областью, показанной позицией W2, которая меньше, чем W1. Кроме того, как показано на фиг. 17 С, поскольку подающей ленте 17 А, обернутой вокруг натяжных роликов 18 А и 19 А, сообщено натяжение с приданием формы арки в результате контакта с прижимными роликами 21 А и 22 А, устраняется необходимость в применении средства для приложения силы со стороны прижимного ролика, и, в соответствии с устранением этой необходимости, пространство уменьшается, при этом конструкция упрощается (фигура показывает сторону натяжного ролика 18 А, и напряжение задано в диапазоне углаот самой нижней точки P1 натяжного ролика 18 А до зажимной части N1). Кроме того, как описано выше, поскольку подающая лента 17 А натянута в форме арки, даже когда подаваемая банкнота имеет искривления (морщины, изгибы и складки), банкнота подвергается корректирующему действию при прохождении этого участка, и можно исправить искривление банкноты. Другими словами, по сравнению с конструкцией, в которой участок натяжения подающей ленты 17 А представляет собой точечный контакт, как показано на фиг. 17 А, эффект коррекции морщин банкноты увеличен. Кроме того, как показано на фиг. 18 В, на дальней стороне в направлении D1 подачи банкноты зажимная часть N2 между натяжным роликом 19 А и прижимным роликом 22 А может быть смещена против направления подачи и, таким образом, можно установить механизм манипулирования (механизм 30 прижима банкнот) для обработки вытолкнутой банкноты как можно ближе к щели для вставки банкнот,и уменьшать пространство в направлении подачи банкнот. Другими словами, как можно видеть при сравнении с фиг. 18 А, рассматривая положение Р 3 в точке окружности, которая является самой задней точкой прижимного ролика 22 А, как показано на фиг. 18 В, положение смещено к передней по ходу подачи стороне по сравнению с конструкцией, показанной на фиг. 18 А, при этом область прижима банкнот в направлении D2 может, таким образом, быть смещена к передней по ходу подачи стороне, и в результате, можно расположить механизм 30 прижима банкнот близко к подающему механизму 7 и уменьшить пространство в направлении подачи банкнот. Кроме того, разнесение между опорным лотком 60 и подаваемой банкнотой создается просто входящими в зацепление частями 61 с для разделения, сформированного в опорном лотке 60, в результате- 10009272 чего конструкция упрощена и можно эффективно использовать пространство в корпусе. Другими словами, просто снабжая опорный лоток 60 зацепляющимися частями 61 с, с которым противоположные кромочные части банкноты входят в контакт, тогда как область 10 вталкивания банкноты сформирована между лотком 60 и прижимной пластиной 32, разделение между лотком и банкнотой, вытолкнутой в область вталкивания банкноты, осуществляется легко. В результате можно расположить опорный лоток 60 и механизм 30 прижима банкнот смежно друг к другу в направлении по ширине, эффективно обеспечивая получение монтажного пространства для лотка 60 и механизма 30 и приобретать адекватное пространство для укладки банкнот. Кроме того, поскольку в указанной выше конструкции различные приводные механизмы расположены внутри корпуса, требуется пространство для электропроводки для соединения различных приводных механизмов, печатной платы схемы управления и внешних устройств. В этом случае, благодаря формированию схемы сигнальных линий и линий связи на сенсорной печатной плате 5 А, установленной между обеими боковыми стенками корпуса, электропроводка может быть исключена, и можно эффективно использовать внутреннее пространство и уменьшать размеры всего устройства. В этом случае, опорный лоток 60, на который банкноты последовательно укладываются в пачку из области 10 вталкивания банкнот механизмом 30 прижима банкнот, выдвигается передней стороной из передней поверхности корпуса 1a приводным механизмом 70 опорного лотка. В этот момент пачка банкнот, уложенных и хранящихся на опорном лотке 60, удерживается, будучи открытой на переднем конце,и, таким образом, оператор может вытягивать открытую пачку банкнот с передней стороны и, таким образом, эффективно выполнять операцию инкассации банкнот. В этом случае, поскольку пачка банкнот надежно удерживается зацепляющимися частями 61 с опорного лотка 60 и опорной пластиной 62, такое неудобство, когда банкноты остаются внутри корпуса во время операции инкассации, не происходит. Хотя выше описан вариант осуществления настоящего изобретения, настоящее изобретение отличается способом расположения натяжных роликов и прижимных роликов в контакте с натяжными роликами в механизме подачи банкнот и тем, что банкнота, вытолкнутая в область вталкивания банкнот,вталкивается в направлении, перпендикулярном направлению подачи банкнот. Структурные элементы,такие как различные приводные механизмы и т.п., расположенные внутри корпуса, показаны только для примера, и конкретные их конструкции могут быть модифицированы, как необходимо, когда они допускают выполнение такой же обработки и работы. Устройство для манипулирования банкнотами, соответствующее настоящему изобретению, пригодно для установки в различных устройствах, которые манипулируют банкнотами, например, вне устройств, таких как различные торговые автоматы, а также для установки между различными игровыми автоматами. Для специалистов в данной области техники будут очевидны дополнительные преимущества и модификации. Таким образом, изобретение, согласно его наиболее широким аспектам, не ограничено конкретными деталями и типичными вариантами его осуществления, показанными и описанными здесь. Соответственно, могут быть сделаны различные модификации без отхода от сущности или объема общей идеи изобретения, определенной прилагаемой формулой изобретения и ее эквивалентами. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Устройство для манипулирования банкнотами, отличающееся тем, что содержит корпус (1a),имеющий щель (3A) для вставки банкнот, расположенную в передней поверхности корпуса для обеспечения возможности вставки в нее банкнот, средство (7) для подачи банкнот, имеющее подающую ленту(17 а, 17b), обернутую на противоположных концах вокруг, по меньшей мере, натяжных роликов (18 а,18b; 19a, 19b), расположенных, соответственно, по направлению вставки банкноты, и прижимные ролики(21 а, 21b; 22 а, 22b), входящие в контакт с натяжными роликами (18 а, 18b; 19 а, 19b) для подачи банкноты,вставленной в щель (3A) по направлению вставки банкноты, при этом расстояние (L1) между прижимными роликами (21 а, 21b; 22a, 22b), входящими в контакт с соответствующими натяжными роликами(18 а, 18b; 19a, 19b) на передней и задней по ходу подачи сторонах, установлено меньшим, чем расстояние (L) между натяжными роликами (18 а, 18b; 19 а, 19b) на передней и задней по ходу подачи сторонах. 2. Устройство по п.1, отличающееся тем, что корпус (1a) имеет расположенную в нем область (10) вталкивания банкнот, которая удерживает банкноту, вытолкнутую из зажимной части между натяжным роликом (19 а, 19b) на задней по ходу подачи стороне и прижимным роликом (22 а, 22b), входящим в контакт с натяжным роликом (19 а, 19b) на задней по ходу подачи стороне, и дополнительно имеются средство (30) для прижима банкнот, расположенное на одной стороне корпуса (1a) и имеющее прижимную пластину (32) для прижимания банкноты, вытолкнутой в область (10) вталкивания банкнот, к другой стороне, и опорное средство (60), расположенное на другой стороне корпуса (1a), для укладки в пачку и хранения банкноты, втолкнутой средством (30) для прижима банкнот. 3. Устройство по п.2, отличающееся тем, что область (10) вталкивания банкнот не имеет средства(7) для подачи банкнот. 4. Устройство по п.2 или 3, отличающееся тем, что средство (30) для прижима банкнот имеет под- 11009272 вижное средство (35) для перемещения прижимной пластины (32) с сохранением параллельного положения прижимной пластины (32) относительно банкноты. 5. Устройство по любому из пп.2-4, отличающееся тем, что опорное средство (60) имеет средство(61 а) для зацепления с противоположными кромочными частями в продольном направлении банкноты,опорную часть (62) для банкнот, на которую укладываются в пачку банкноты, и подпружинивающее средство (63) для прижима банкноты, расположенной на опорной части (62) для банкнот, к средству(61 а) для зацепления, и область вталкивания банкноты, расположенную в зазоре между прижимной пластиной и средством для зацепления. 6. Устройство по п.5, отличающееся тем, что прижимная пластина (32) выступает в направлении прижима и имеет опорные средства (32 с), сформированные на противоположных сторонах в продольном направлении для контактирования со средством (61 с) для зацепления. 7. Устройство для манипулирования банкнотами по п.5 или 6, отличающееся тем, что средство(61 с) для зацепления приспособлено для разделения банкноты, вытолкнутой в область (10), и банкнот,хранящихся в опорном средстве (60). 8. Устройство по любому из пп.2-7, отличающееся тем, что опорное средство (60) сформировано таким образом, что банкноты, уложенные в пачку и хранящиеся на опорном средстве (60), открыты на стороне переднего конца, и длина опорного средства (60) в продольном направлении меньше длины банкнот, уложенных в пачку и хранящихся на опорном средстве (60). 9. Устройство по любому из пп.2-8, отличающееся тем, что корпус (1a) имеет открываемое/закрываемое выталкивающее средство (91) для обеспечения выталкивания опорного средства (60), и опорное средство (60) имеет средство (61d) для предотвращения помех для исключения столкновения между открытым выталкивающим средством (91) и опорным средством (60) при выдвижении опорного средства (60). 10. Устройство по п.9, отличающееся тем, что оно дополнительно содержит запирающее средство(110) для фиксации запертого состояния выталкивающего средства (91). 11. Устройство по п.10, отличающееся тем, что запирающее средство (110) имеет первое вогнутовыпуклое сечение (112), сформированное на концевой кромке выталкивающего средства (91), запирающую пластину (113), имеющую второе вогнуто-выпуклое сечение (114), соответствующее первому вогнуто-выпуклому сечению (112), для движения вдоль выталкивающего средства (91) в продольном направлении, подпружинивающее средство (117) для подпружинивания запирающей пластины (113) в положение, в котором первое и второе вогнуто-выпуклые сечения (112, 114) не сопрягаются друг с другом,и приводное средство (116) для перемещения запирающей пластины (113) с противодействием силе,прилагаемой подпружинивающим средством (117). 12. Устройство по п.10 или 11, отличающееся тем, что оно дополнительно содержит средство (128) обнаружения присутствия банкноты на опорном средстве (60) и средство (40) управления для приведения в действие запирающего средства (110), когда средство (128) обнаруживает отсутствие банкнот на опорном средстве (60).
