Удлиненный упорный элемент из штукатурки

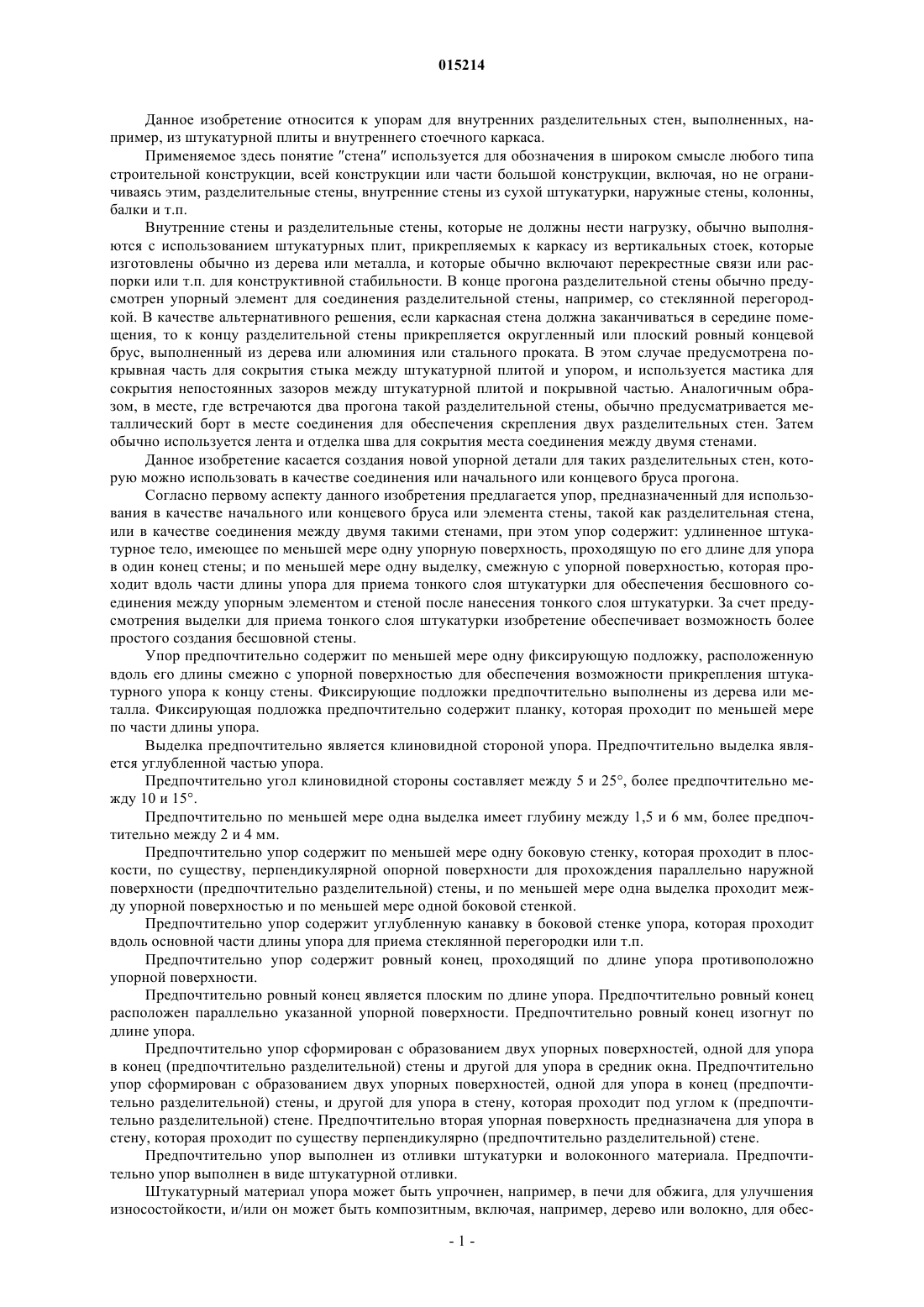

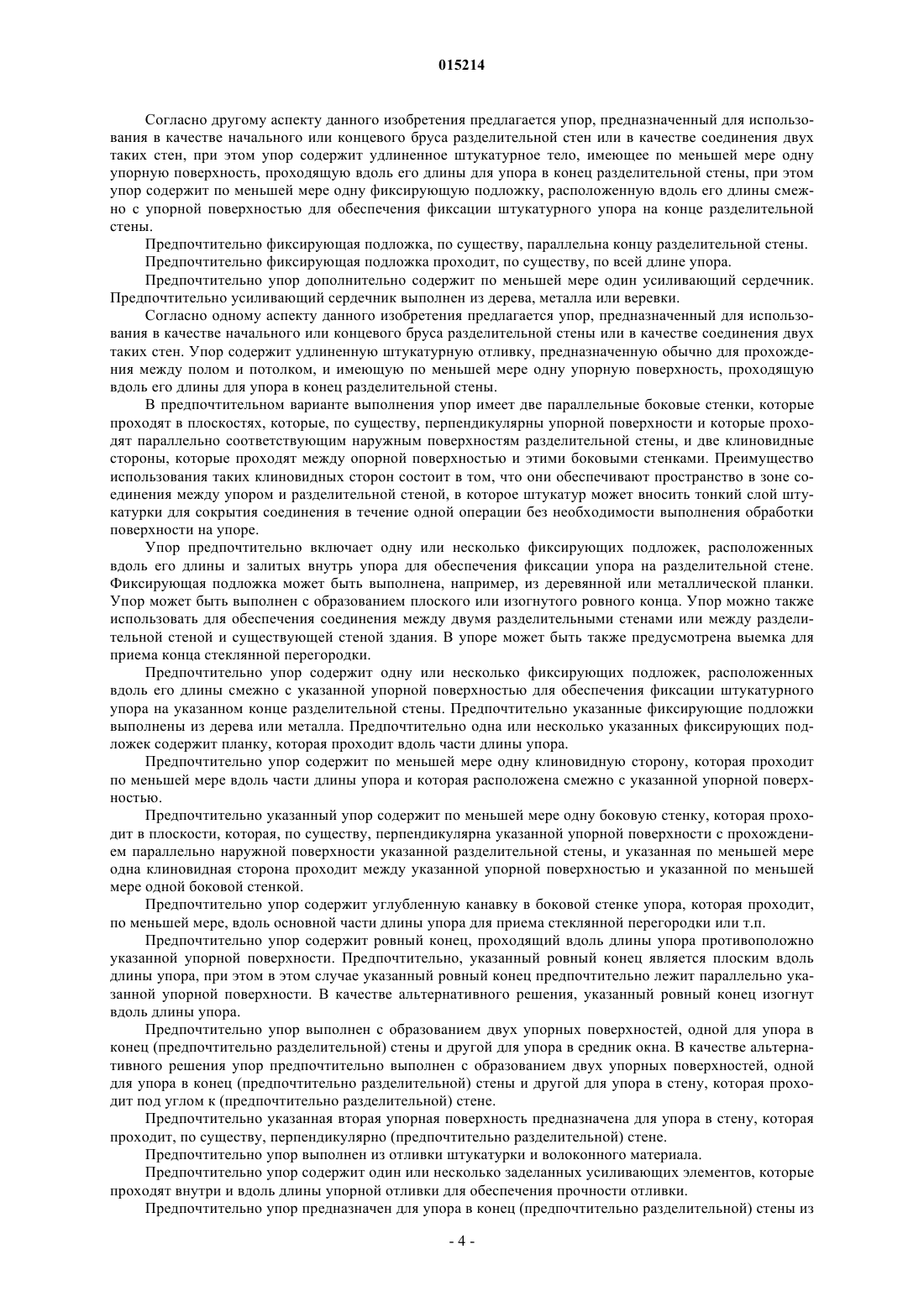

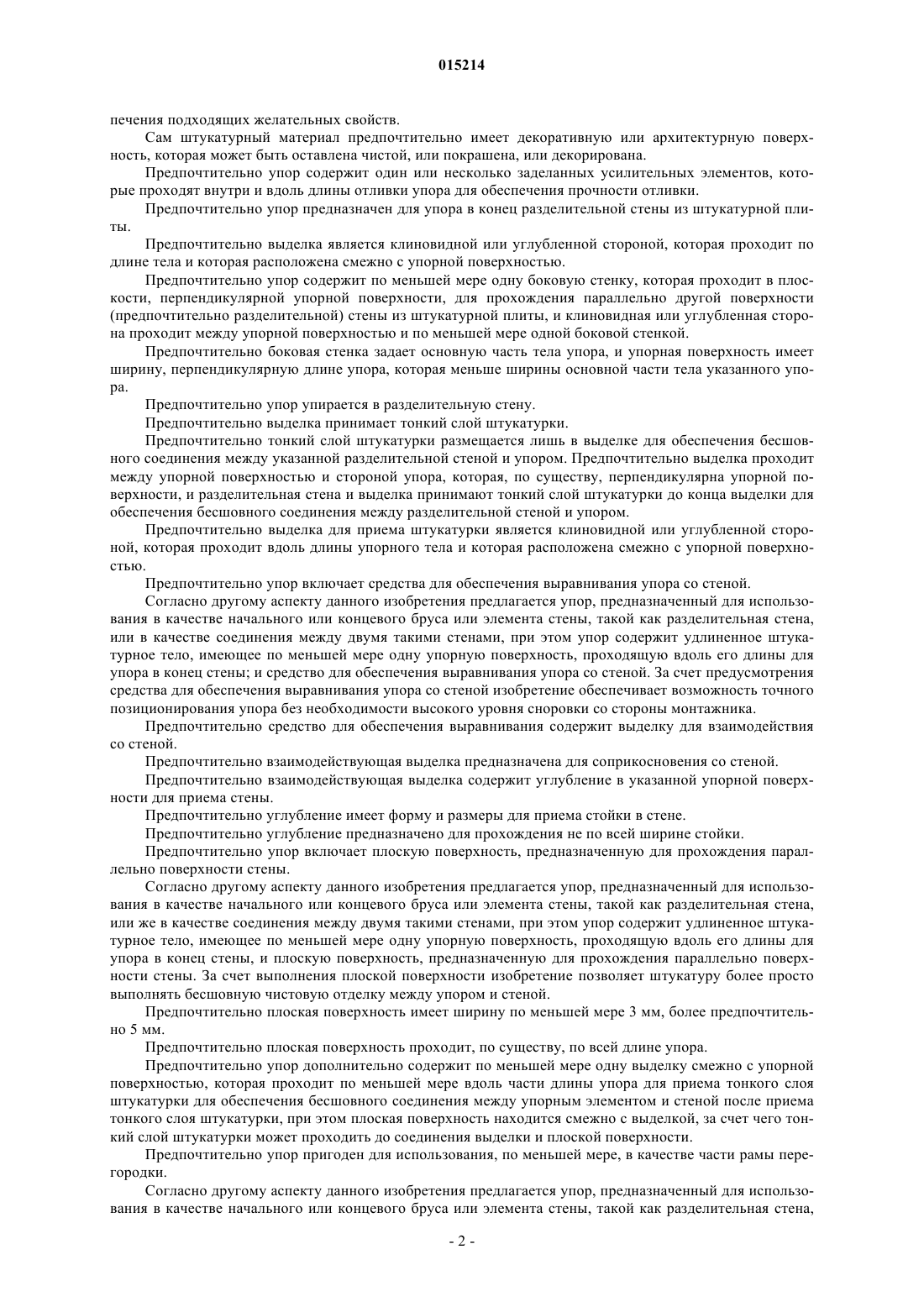

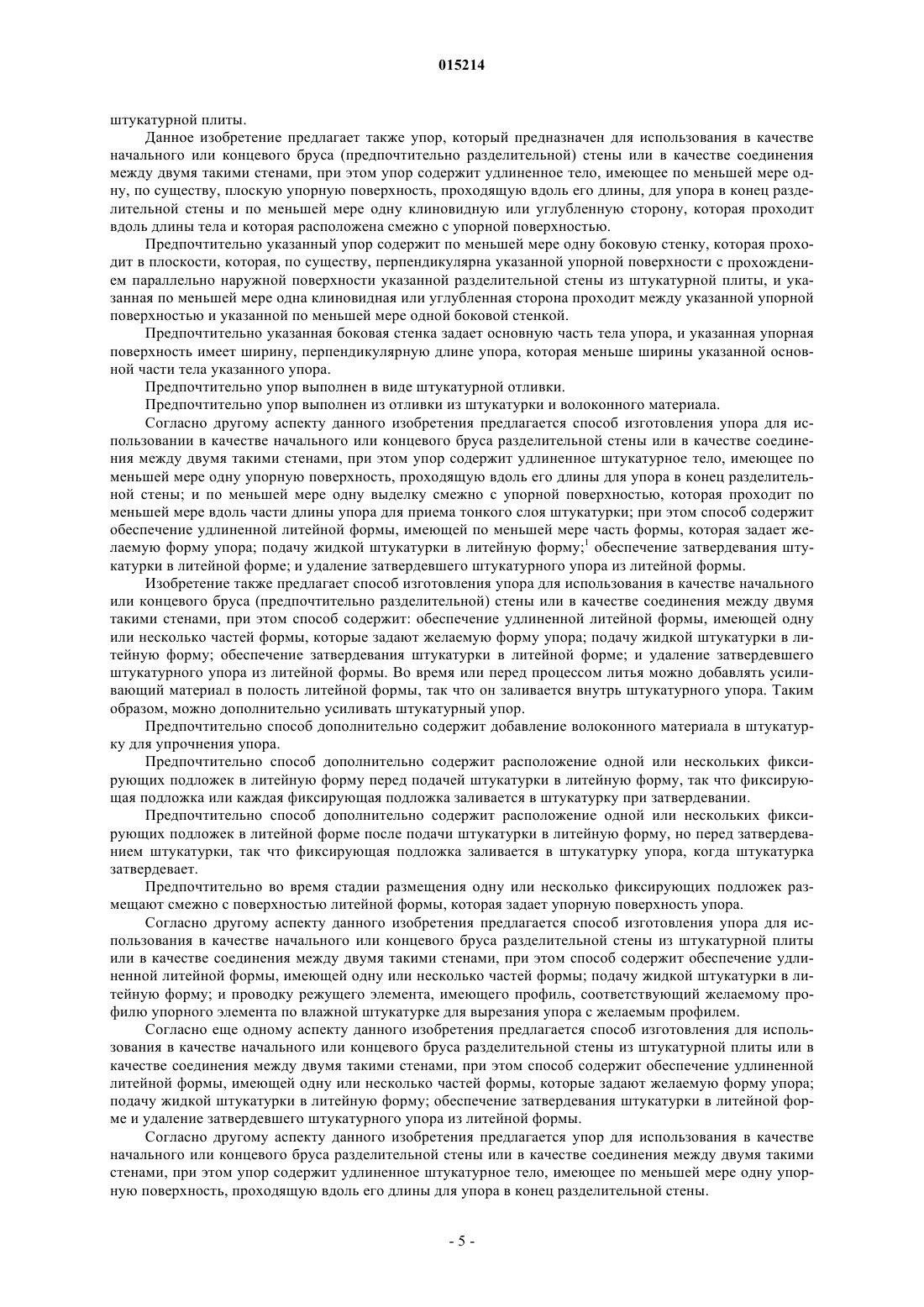

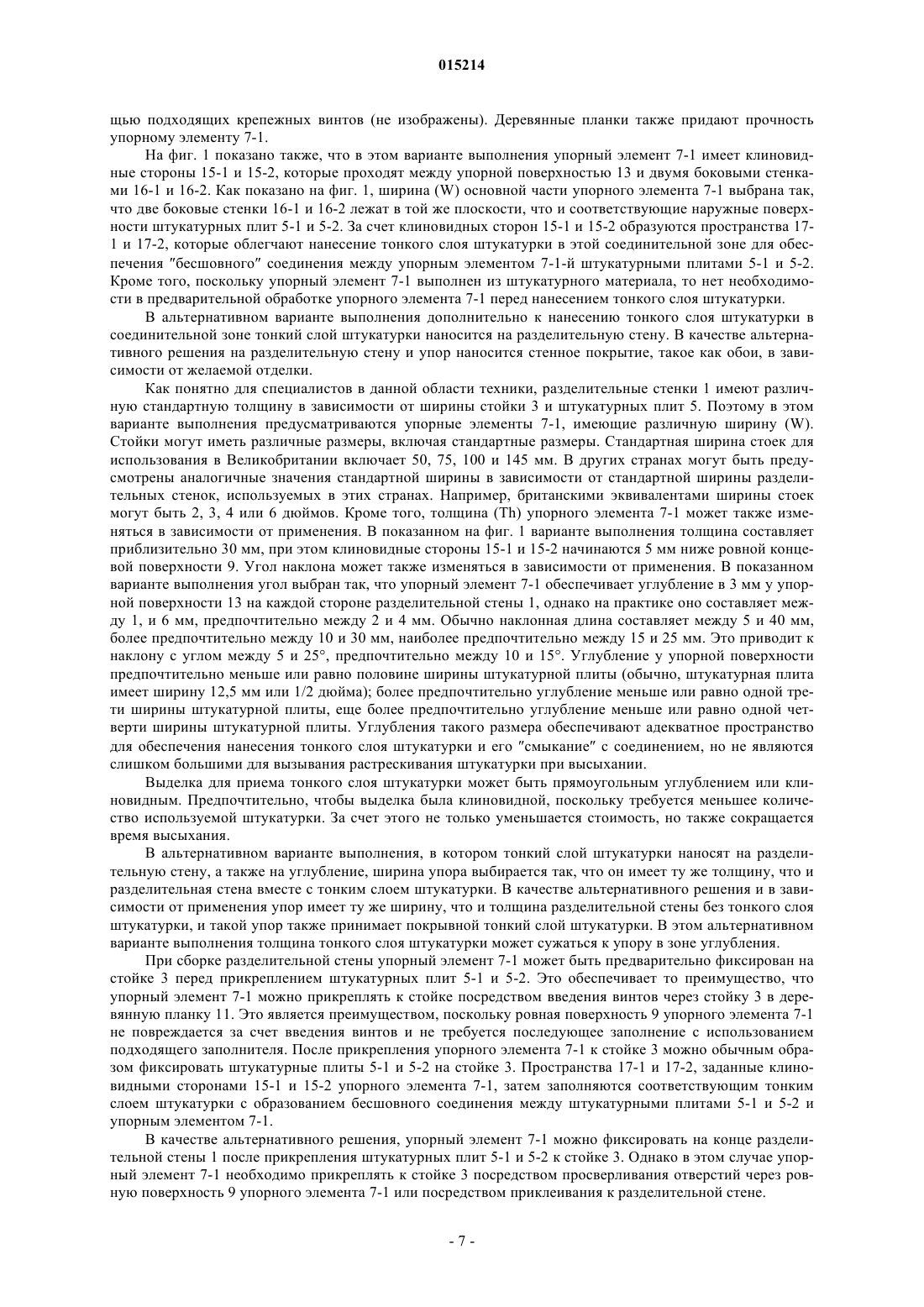

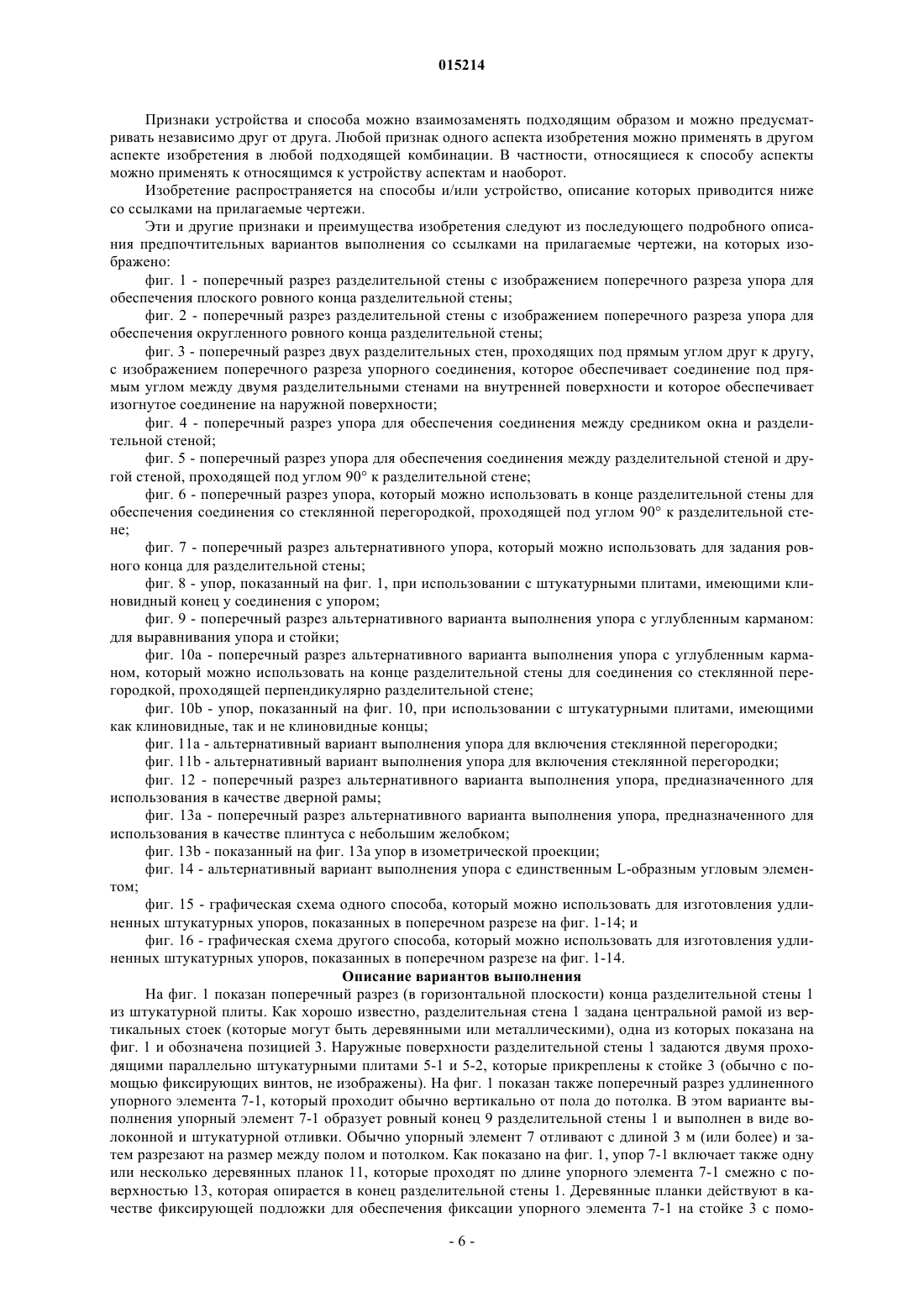

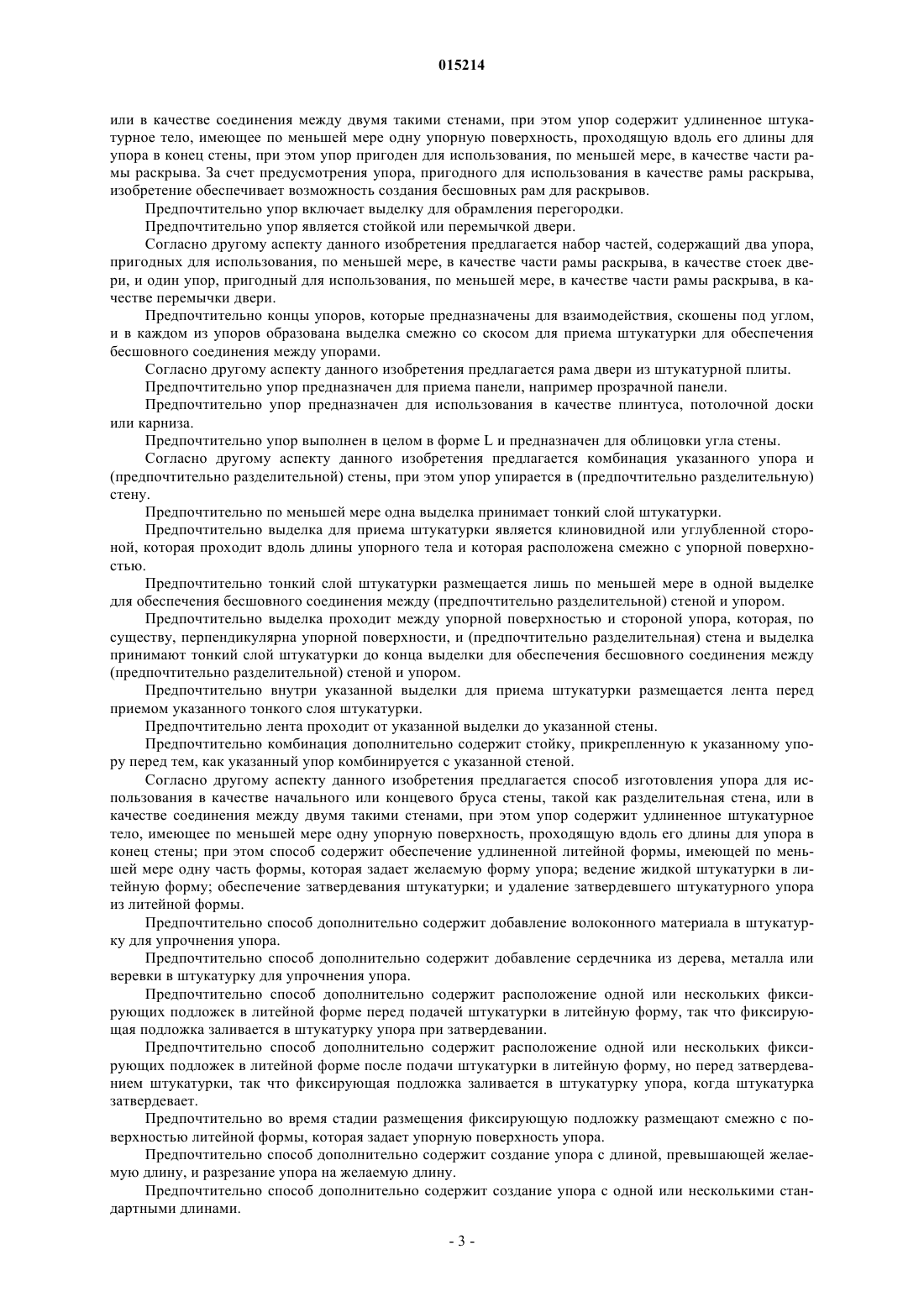

УДЛИНЕННЫЙ УПОРНЫЙ ЭЛЕМЕНТ ИЗ ШТУКАТУРКИ Предложен упор для использования в качестве начального или концевого бруса разделительной стены из штукатурных плит или в качестве соединения между двумя такими стенами, которые проходят в различных направлениях. Упор содержит удлиненную штукатурную отливку, предназначенную для прохождения между потолком и полом и имеющую упорную поверхность для упора в конец разделительной стены; и в предпочтительном варианте выполнения упор включает клиновидную кромку у упорной поверхности для обеспечения пространства у соединения, в которое можно наносить тонкий слой штукатурки для создания бесшовного соединения между разделительной стеной и упором. 015214 Данное изобретение относится к упорам для внутренних разделительных стен, выполненных, например, из штукатурной плиты и внутреннего стоечного каркаса. Применяемое здесь понятие стена используется для обозначения в широком смысле любого типа строительной конструкции, всей конструкции или части большой конструкции, включая, но не ограничиваясь этим, разделительные стены, внутренние стены из сухой штукатурки, наружные стены, колонны,балки и т.п. Внутренние стены и разделительные стены, которые не должны нести нагрузку, обычно выполняются с использованием штукатурных плит, прикрепляемых к каркасу из вертикальных стоек, которые изготовлены обычно из дерева или металла, и которые обычно включают перекрестные связи или распорки или т.п. для конструктивной стабильности. В конце прогона разделительной стены обычно предусмотрен упорный элемент для соединения разделительной стены, например, со стеклянной перегородкой. В качестве альтернативного решения, если каркасная стена должна заканчиваться в середине помещения, то к концу разделительной стены прикрепляется округленный или плоский ровный концевой брус, выполненный из дерева или алюминия или стального проката. В этом случае предусмотрена покрывная часть для сокрытия стыка между штукатурной плитой и упором, и используется мастика для сокрытия непостоянных зазоров между штукатурной плитой и покрывной частью. Аналогичным образом, в месте, где встречаются два прогона такой разделительной стены, обычно предусматривается металлический борт в месте соединения для обеспечения скрепления двух разделительных стен. Затем обычно используется лента и отделка шва для сокрытия места соединения между двумя стенами. Данное изобретение касается создания новой упорной детали для таких разделительных стен, которую можно использовать в качестве соединения или начального или концевого бруса прогона. Согласно первому аспекту данного изобретения предлагается упор, предназначенный для использования в качестве начального или концевого бруса или элемента стены, такой как разделительная стена,или в качестве соединения между двумя такими стенами, при этом упор содержит: удлиненное штукатурное тело, имеющее по меньшей мере одну упорную поверхность, проходящую по его длине для упора в один конец стены; и по меньшей мере одну выделку, смежную с упорной поверхностью, которая проходит вдоль части длины упора для приема тонкого слоя штукатурки для обеспечения бесшовного соединения между упорным элементом и стеной после нанесения тонкого слоя штукатурки. За счет предусмотрения выделки для приема тонкого слоя штукатурки изобретение обеспечивает возможность более простого создания бесшовной стены. Упор предпочтительно содержит по меньшей мере одну фиксирующую подложку, расположенную вдоль его длины смежно с упорной поверхностью для обеспечения возможности прикрепления штукатурного упора к концу стены. Фиксирующие подложки предпочтительно выполнены из дерева или металла. Фиксирующая подложка предпочтительно содержит планку, которая проходит по меньшей мере по части длины упора. Выделка предпочтительно является клиновидной стороной упора. Предпочтительно выделка является углубленной частью упора. Предпочтительно угол клиновидной стороны составляет между 5 и 25, более предпочтительно между 10 и 15. Предпочтительно по меньшей мере одна выделка имеет глубину между 1,5 и 6 мм, более предпочтительно между 2 и 4 мм. Предпочтительно упор содержит по меньшей мере одну боковую стенку, которая проходит в плоскости, по существу, перпендикулярной опорной поверхности для прохождения параллельно наружной поверхности (предпочтительно разделительной) стены, и по меньшей мере одна выделка проходит между упорной поверхностью и по меньшей мере одной боковой стенкой. Предпочтительно упор содержит углубленную канавку в боковой стенке упора, которая проходит вдоль основной части длины упора для приема стеклянной перегородки или т.п. Предпочтительно упор содержит ровный конец, проходящий по длине упора противоположно упорной поверхности. Предпочтительно ровный конец является плоским по длине упора. Предпочтительно ровный конец расположен параллельно указанной упорной поверхности. Предпочтительно ровный конец изогнут по длине упора. Предпочтительно упор сформирован с образованием двух упорных поверхностей, одной для упора в конец (предпочтительно разделительной) стены и другой для упора в средник окна. Предпочтительно упор сформирован с образованием двух упорных поверхностей, одной для упора в конец (предпочтительно разделительной) стены, и другой для упора в стену, которая проходит под углом к (предпочтительно разделительной) стене. Предпочтительно вторая упорная поверхность предназначена для упора в стену, которая проходит по существу перпендикулярно (предпочтительно разделительной) стене. Предпочтительно упор выполнен из отливки штукатурки и волоконного материала. Предпочтительно упор выполнен в виде штукатурной отливки. Штукатурный материал упора может быть упрочнен, например, в печи для обжига, для улучшения износостойкости, и/или он может быть композитным, включая, например, дерево или волокно, для обес-1 015214 печения подходящих желательных свойств. Сам штукатурный материал предпочтительно имеет декоративную или архитектурную поверхность, которая может быть оставлена чистой, или покрашена, или декорирована. Предпочтительно упор содержит один или несколько заделанных усилительных элементов, которые проходят внутри и вдоль длины отливки упора для обеспечения прочности отливки. Предпочтительно упор предназначен для упора в конец разделительной стены из штукатурной плиты. Предпочтительно выделка является клиновидной или углубленной стороной, которая проходит по длине тела и которая расположена смежно с упорной поверхностью. Предпочтительно упор содержит по меньшей мере одну боковую стенку, которая проходит в плоскости, перпендикулярной упорной поверхности, для прохождения параллельно другой поверхности(предпочтительно разделительной) стены из штукатурной плиты, и клиновидная или углубленная сторона проходит между упорной поверхностью и по меньшей мере одной боковой стенкой. Предпочтительно боковая стенка задает основную часть тела упора, и упорная поверхность имеет ширину, перпендикулярную длине упора, которая меньше ширины основной части тела указанного упора. Предпочтительно упор упирается в разделительную стену. Предпочтительно выделка принимает тонкий слой штукатурки. Предпочтительно тонкий слой штукатурки размещается лишь в выделке для обеспечения бесшовного соединения между указанной разделительной стеной и упором. Предпочтительно выделка проходит между упорной поверхностью и стороной упора, которая, по существу, перпендикулярна упорной поверхности, и разделительная стена и выделка принимают тонкий слой штукатурки до конца выделки для обеспечения бесшовного соединения между разделительной стеной и упором. Предпочтительно выделка для приема штукатурки является клиновидной или углубленной стороной, которая проходит вдоль длины упорного тела и которая расположена смежно с упорной поверхностью. Предпочтительно упор включает средства для обеспечения выравнивания упора со стеной. Согласно другому аспекту данного изобретения предлагается упор, предназначенный для использования в качестве начального или концевого бруса или элемента стены, такой как разделительная стена,или в качестве соединения между двумя такими стенами, при этом упор содержит удлиненное штукатурное тело, имеющее по меньшей мере одну упорную поверхность, проходящую вдоль его длины для упора в конец стены; и средство для обеспечения выравнивания упора со стеной. За счет предусмотрения средства для обеспечения выравнивания упора со стеной изобретение обеспечивает возможность точного позиционирования упора без необходимости высокого уровня сноровки со стороны монтажника. Предпочтительно средство для обеспечения выравнивания содержит выделку для взаимодействия со стеной. Предпочтительно взаимодействующая выделка предназначена для соприкосновения со стеной. Предпочтительно взаимодействующая выделка содержит углубление в указанной упорной поверхности для приема стены. Предпочтительно углубление имеет форму и размеры для приема стойки в стене. Предпочтительно углубление предназначено для прохождения не по всей ширине стойки. Предпочтительно упор включает плоскую поверхность, предназначенную для прохождения параллельно поверхности стены. Согласно другому аспекту данного изобретения предлагается упор, предназначенный для использования в качестве начального или концевого бруса или элемента стены, такой как разделительная стена,или же в качестве соединения между двумя такими стенами, при этом упор содержит удлиненное штукатурное тело, имеющее по меньшей мере одну упорную поверхность, проходящую вдоль его длины для упора в конец стены, и плоскую поверхность, предназначенную для прохождения параллельно поверхности стены. За счет выполнения плоской поверхности изобретение позволяет штукатуру более просто выполнять бесшовную чистовую отделку между упором и стеной. Предпочтительно плоская поверхность имеет ширину по меньшей мере 3 мм, более предпочтительно 5 мм. Предпочтительно плоская поверхность проходит, по существу, по всей длине упора. Предпочтительно упор дополнительно содержит по меньшей мере одну выделку смежно с упорной поверхностью, которая проходит по меньшей мере вдоль части длины упора для приема тонкого слоя штукатурки для обеспечения бесшовного соединения между упорным элементом и стеной после приема тонкого слоя штукатурки, при этом плоская поверхность находится смежно с выделкой, за счет чего тонкий слой штукатурки может проходить до соединения выделки и плоской поверхности. Предпочтительно упор пригоден для использования, по меньшей мере, в качестве части рамы перегородки. Согласно другому аспекту данного изобретения предлагается упор, предназначенный для использования в качестве начального или концевого бруса или элемента стены, такой как разделительная стена,-2 015214 или в качестве соединения между двумя такими стенами, при этом упор содержит удлиненное штукатурное тело, имеющее по меньшей мере одну упорную поверхность, проходящую вдоль его длины для упора в конец стены, при этом упор пригоден для использования, по меньшей мере, в качестве части рамы раскрыва. За счет предусмотрения упора, пригодного для использования в качестве рамы раскрыва,изобретение обеспечивает возможность создания бесшовных рам для раскрывов. Предпочтительно упор включает выделку для обрамления перегородки. Предпочтительно упор является стойкой или перемычкой двери. Согласно другому аспекту данного изобретения предлагается набор частей, содержащий два упора,пригодных для использования, по меньшей мере, в качестве части рамы раскрыва, в качестве стоек двери, и один упор, пригодный для использования, по меньшей мере, в качестве части рамы раскрыва, в качестве перемычки двери. Предпочтительно концы упоров, которые предназначены для взаимодействия, скошены под углом,и в каждом из упоров образована выделка смежно со скосом для приема штукатурки для обеспечения бесшовного соединения между упорами. Согласно другому аспекту данного изобретения предлагается рама двери из штукатурной плиты. Предпочтительно упор предназначен для приема панели, например прозрачной панели. Предпочтительно упор предназначен для использования в качестве плинтуса, потолочной доски или карниза. Предпочтительно упор выполнен в целом в форме L и предназначен для облицовки угла стены. Согласно другому аспекту данного изобретения предлагается комбинация указанного упора и(предпочтительно разделительной) стены, при этом упор упирается в (предпочтительно разделительную) стену. Предпочтительно по меньшей мере одна выделка принимает тонкий слой штукатурки. Предпочтительно выделка для приема штукатурки является клиновидной или углубленной стороной, которая проходит вдоль длины упорного тела и которая расположена смежно с упорной поверхностью. Предпочтительно тонкий слой штукатурки размещается лишь по меньшей мере в одной выделке для обеспечения бесшовного соединения между (предпочтительно разделительной) стеной и упором. Предпочтительно выделка проходит между упорной поверхностью и стороной упора, которая, по существу, перпендикулярна упорной поверхности, и (предпочтительно разделительная) стена и выделка принимают тонкий слой штукатурки до конца выделки для обеспечения бесшовного соединения между(предпочтительно разделительной) стеной и упором. Предпочтительно внутри указанной выделки для приема штукатурки размещается лента перед приемом указанного тонкого слоя штукатурки. Предпочтительно лента проходит от указанной выделки до указанной стены. Предпочтительно комбинация дополнительно содержит стойку, прикрепленную к указанному упору перед тем, как указанный упор комбинируется с указанной стеной. Согласно другому аспекту данного изобретения предлагается способ изготовления упора для использования в качестве начального или концевого бруса стены, такой как разделительная стена, или в качестве соединения между двумя такими стенами, при этом упор содержит удлиненное штукатурное тело, имеющее по меньшей мере одну упорную поверхность, проходящую вдоль его длины для упора в конец стены; при этом способ содержит обеспечение удлиненной литейной формы, имеющей по меньшей мере одну часть формы, которая задает желаемую форму упора; ведение жидкой штукатурки в литейную форму; обеспечение затвердевания штукатурки; и удаление затвердевшего штукатурного упора из литейной формы. Предпочтительно способ дополнительно содержит добавление волоконного материала в штукатурку для упрочнения упора. Предпочтительно способ дополнительно содержит добавление сердечника из дерева, металла или веревки в штукатурку для упрочнения упора. Предпочтительно способ дополнительно содержит расположение одной или нескольких фиксирующих подложек в литейной форме перед подачей штукатурки в литейную форму, так что фиксирующая подложка заливается в штукатурку упора при затвердевании. Предпочтительно способ дополнительно содержит расположение одной или нескольких фиксирующих подложек в литейной форме после подачи штукатурки в литейную форму, но перед затвердеванием штукатурки, так что фиксирующая подложка заливается в штукатурку упора, когда штукатурка затвердевает. Предпочтительно во время стадии размещения фиксирующую подложку размещают смежно с поверхностью литейной формы, которая задает упорную поверхность упора. Предпочтительно способ дополнительно содержит создание упора с длиной, превышающей желаемую длину, и разрезание упора на желаемую длину. Предпочтительно способ дополнительно содержит создание упора с одной или несколькими стандартными длинами.-3 015214 Согласно другому аспекту данного изобретения предлагается упор, предназначенный для использования в качестве начального или концевого бруса разделительной стен или в качестве соединения двух таких стен, при этом упор содержит удлиненное штукатурное тело, имеющее по меньшей мере одну упорную поверхность, проходящую вдоль его длины для упора в конец разделительной стены, при этом упор содержит по меньшей мере одну фиксирующую подложку, расположенную вдоль его длины смежно с упорной поверхностью для обеспечения фиксации штукатурного упора на конце разделительной стены. Предпочтительно фиксирующая подложка, по существу, параллельна концу разделительной стены. Предпочтительно фиксирующая подложка проходит, по существу, по всей длине упора. Предпочтительно упор дополнительно содержит по меньшей мере один усиливающий сердечник. Предпочтительно усиливающий сердечник выполнен из дерева, металла или веревки. Согласно одному аспекту данного изобретения предлагается упор, предназначенный для использования в качестве начального или концевого бруса разделительной стены или в качестве соединения двух таких стен. Упор содержит удлиненную штукатурную отливку, предназначенную обычно для прохождения между полом и потолком, и имеющую по меньшей мере одну упорную поверхность, проходящую вдоль его длины для упора в конец разделительной стены. В предпочтительном варианте выполнения упор имеет две параллельные боковые стенки, которые проходят в плоскостях, которые, по существу, перпендикулярны упорной поверхности и которые проходят параллельно соответствующим наружным поверхностям разделительной стены, и две клиновидные стороны, которые проходят между опорной поверхностью и этими боковыми стенками. Преимущество использования таких клиновидных сторон состоит в том, что они обеспечивают пространство в зоне соединения между упором и разделительной стеной, в которое штукатур может вносить тонкий слой штукатурки для сокрытия соединения в течение одной операции без необходимости выполнения обработки поверхности на упоре. Упор предпочтительно включает одну или несколько фиксирующих подложек, расположенных вдоль его длины и залитых внутрь упора для обеспечения фиксации упора на разделительной стене. Фиксирующая подложка может быть выполнена, например, из деревянной или металлической планки. Упор может быть выполнен с образованием плоского или изогнутого ровного конца. Упор можно также использовать для обеспечения соединения между двумя разделительными стенами или между разделительной стеной и существующей стеной здания. В упоре может быть также предусмотрена выемка для приема конца стеклянной перегородки. Предпочтительно упор содержит одну или несколько фиксирующих подложек, расположенных вдоль его длины смежно с указанной упорной поверхностью для обеспечения фиксации штукатурного упора на указанном конце разделительной стены. Предпочтительно указанные фиксирующие подложки выполнены из дерева или металла. Предпочтительно одна или несколько указанных фиксирующих подложек содержит планку, которая проходит вдоль части длины упора. Предпочтительно упор содержит по меньшей мере одну клиновидную сторону, которая проходит по меньшей мере вдоль части длины упора и которая расположена смежно с указанной упорной поверхностью. Предпочтительно указанный упор содержит по меньшей мере одну боковую стенку, которая проходит в плоскости, которая, по существу, перпендикулярна указанной упорной поверхности с прохождением параллельно наружной поверхности указанной разделительной стены, и указанная по меньшей мере одна клиновидная сторона проходит между указанной упорной поверхностью и указанной по меньшей мере одной боковой стенкой. Предпочтительно упор содержит углубленную канавку в боковой стенке упора, которая проходит,по меньшей мере, вдоль основной части длины упора для приема стеклянной перегородки или т.п. Предпочтительно упор содержит ровный конец, проходящий вдоль длины упора противоположно указанной упорной поверхности. Предпочтительно, указанный ровный конец является плоским вдоль длины упора, при этом в этом случае указанный ровный конец предпочтительно лежит параллельно указанной упорной поверхности. В качестве альтернативного решения, указанный ровный конец изогнут вдоль длины упора. Предпочтительно упор выполнен с образованием двух упорных поверхностей, одной для упора в конец (предпочтительно разделительной) стены и другой для упора в средник окна. В качестве альтернативного решения упор предпочтительно выполнен с образованием двух упорных поверхностей, одной для упора в конец (предпочтительно разделительной) стены и другой для упора в стену, которая проходит под углом к (предпочтительно разделительной) стене. Предпочтительно указанная вторая упорная поверхность предназначена для упора в стену, которая проходит, по существу, перпендикулярно (предпочтительно разделительной) стене. Предпочтительно упор выполнен из отливки штукатурки и волоконного материала. Предпочтительно упор содержит один или несколько заделанных усиливающих элементов, которые проходят внутри и вдоль длины упорной отливки для обеспечения прочности отливки. Предпочтительно упор предназначен для упора в конец (предпочтительно разделительной) стены из-4 015214 штукатурной плиты. Данное изобретение предлагает также упор, который предназначен для использования в качестве начального или концевого бруса (предпочтительно разделительной) стены или в качестве соединения между двумя такими стенами, при этом упор содержит удлиненное тело, имеющее по меньшей мере одну, по существу, плоскую упорную поверхность, проходящую вдоль его длины, для упора в конец разделительной стены и по меньшей мере одну клиновидную или углубленную сторону, которая проходит вдоль длины тела и которая расположена смежно с упорной поверхностью. Предпочтительно указанный упор содержит по меньшей мере одну боковую стенку, которая проходит в плоскости, которая, по существу, перпендикулярна указанной упорной поверхности с прохождением параллельно наружной поверхности указанной разделительной стены из штукатурной плиты, и указанная по меньшей мере одна клиновидная или углубленная сторона проходит между указанной упорной поверхностью и указанной по меньшей мере одной боковой стенкой. Предпочтительно указанная боковая стенка задает основную часть тела упора, и указанная упорная поверхность имеет ширину, перпендикулярную длине упора, которая меньше ширины указанной основной части тела указанного упора. Предпочтительно упор выполнен в виде штукатурной отливки. Предпочтительно упор выполнен из отливки из штукатурки и волоконного материала. Согласно другому аспекту данного изобретения предлагается способ изготовления упора для использовании в качестве начального или концевого бруса разделительной стены или в качестве соединения между двумя такими стенами, при этом упор содержит удлиненное штукатурное тело, имеющее по меньшей мере одну упорную поверхность, проходящую вдоль его длины для упора в конец разделительной стены; и по меньшей мере одну выделку смежно с упорной поверхностью, которая проходит по меньшей мере вдоль части длины упора для приема тонкого слоя штукатурки; при этом способ содержит обеспечение удлиненной литейной формы, имеющей по меньшей мере часть формы, которая задает желаемую форму упора; подачу жидкой штукатурки в литейную форму;1 обеспечение затвердевания штукатурки в литейной форме; и удаление затвердевшего штукатурного упора из литейной формы. Изобретение также предлагает способ изготовления упора для использования в качестве начального или концевого бруса (предпочтительно разделительной) стены или в качестве соединения между двумя такими стенами, при этом способ содержит: обеспечение удлиненной литейной формы, имеющей одну или несколько частей формы, которые задают желаемую форму упора; подачу жидкой штукатурки в литейную форму; обеспечение затвердевания штукатурки в литейной форме; и удаление затвердевшего штукатурного упора из литейной формы. Во время или перед процессом литья можно добавлять усиливающий материал в полость литейной формы, так что он заливается внутрь штукатурного упора. Таким образом, можно дополнительно усиливать штукатурный упор. Предпочтительно способ дополнительно содержит добавление волоконного материала в штукатурку для упрочнения упора. Предпочтительно способ дополнительно содержит расположение одной или нескольких фиксирующих подложек в литейную форму перед подачей штукатурки в литейную форму, так что фиксирующая подложка или каждая фиксирующая подложка заливается в штукатурку при затвердевании. Предпочтительно способ дополнительно содержит расположение одной или нескольких фиксирующих подложек в литейной форме после подачи штукатурки в литейную форму, но перед затвердеванием штукатурки, так что фиксирующая подложка заливается в штукатурку упора, когда штукатурка затвердевает. Предпочтительно во время стадии размещения одну или несколько фиксирующих подложек размещают смежно с поверхностью литейной формы, которая задает упорную поверхность упора. Согласно другому аспекту данного изобретения предлагается способ изготовления упора для использования в качестве начального или концевого бруса разделительной стены из штукатурной плиты или в качестве соединения между двумя такими стенами, при этом способ содержит обеспечение удлиненной литейной формы, имеющей одну или несколько частей формы; подачу жидкой штукатурки в литейную форму; и проводку режущего элемента, имеющего профиль, соответствующий желаемому профилю упорного элемента по влажной штукатурке для вырезания упора с желаемым профилем. Согласно еще одному аспекту данного изобретения предлагается способ изготовления для использования в качестве начального или концевого бруса разделительной стены из штукатурной плиты или в качестве соединения между двумя такими стенами, при этом способ содержит обеспечение удлиненной литейной формы, имеющей одну или несколько частей формы, которые задают желаемую форму упора; подачу жидкой штукатурки в литейную форму; обеспечение затвердевания штукатурки в литейной форме и удаление затвердевшего штукатурного упора из литейной формы. Согласно другому аспекту данного изобретения предлагается упор для использования в качестве начального или концевого бруса разделительной стены или в качестве соединения между двумя такими стенами, при этом упор содержит удлиненное штукатурное тело, имеющее по меньшей мере одну упорную поверхность, проходящую вдоль его длины для упора в конец разделительной стены.-5 015214 Признаки устройства и способа можно взаимозаменять подходящим образом и можно предусматривать независимо друг от друга. Любой признак одного аспекта изобретения можно применять в другом аспекте изобретения в любой подходящей комбинации. В частности, относящиеся к способу аспекты можно применять к относящимся к устройству аспектам и наоборот. Изобретение распространяется на способы и/или устройство, описание которых приводится ниже со ссылками на прилагаемые чертежи. Эти и другие признаки и преимущества изобретения следуют из последующего подробного описания предпочтительных вариантов выполнения со ссылками на прилагаемые чертежи, на которых изображено: фиг. 1 - поперечный разрез разделительной стены с изображением поперечного разреза упора для обеспечения плоского ровного конца разделительной стены; фиг. 2 - поперечный разрез разделительной стены с изображением поперечного разреза упора для обеспечения округленного ровного конца разделительной стены; фиг. 3 - поперечный разрез двух разделительных стен, проходящих под прямым углом друг к другу,с изображением поперечного разреза упорного соединения, которое обеспечивает соединение под прямым углом между двумя разделительными стенами на внутренней поверхности и которое обеспечивает изогнутое соединение на наружной поверхности; фиг. 4 - поперечный разрез упора для обеспечения соединения между средником окна и разделительной стеной; фиг. 5 - поперечный разрез упора для обеспечения соединения между разделительной стеной и другой стеной, проходящей под углом 90 к разделительной стене; фиг. 6 - поперечный разрез упора, который можно использовать в конце разделительной стены для обеспечения соединения со стеклянной перегородкой, проходящей под углом 90 к разделительной стене; фиг. 7 - поперечный разрез альтернативного упора, который можно использовать для задания ровного конца для разделительной стены; фиг. 8 - упор, показанный на фиг. 1, при использовании с штукатурными плитами, имеющими клиновидный конец у соединения с упором; фиг. 9 - поперечный разрез альтернативного варианта выполнения упора с углубленным карманом: для выравнивания упора и стойки; фиг. 10 а - поперечный разрез альтернативного варианта выполнения упора с углубленным карманом, который можно использовать на конце разделительной стены для соединения со стеклянной перегородкой, проходящей перпендикулярно разделительной стене; фиг. 10b - упор, показанный на фиг. 10, при использовании с штукатурными плитами, имеющими как клиновидные, так и не клиновидные концы; фиг. 11 а - альтернативный вариант выполнения упора для включения стеклянной перегородки; фиг. 11b - альтернативный вариант выполнения упора для включения стеклянной перегородки; фиг. 12 - поперечный разрез альтернативного варианта выполнения упора, предназначенного для использования в качестве дверной рамы; фиг. 13 а - поперечный разрез альтернативного варианта выполнения упора, предназначенного для использования в качестве плинтуса с небольшим желобком; фиг. 13b - показанный на фиг. 13 а упор в изометрической проекции; фиг. 14 - альтернативный вариант выполнения упора с единственным L-образным угловым элементом; фиг. 15 - графическая схема одного способа, который можно использовать для изготовления удлиненных штукатурных упоров, показанных в поперечном разрезе на фиг. 1-14; и фиг. 16 - графическая схема другого способа, который можно использовать для изготовления удлиненных штукатурных упоров, показанных в поперечном разрезе на фиг. 1-14. Описание вариантов выполнения На фиг. 1 показан поперечный разрез (в горизонтальной плоскости) конца разделительной стены 1 из штукатурной плиты. Как хорошо известно, разделительная стена 1 задана центральной рамой из вертикальных стоек (которые могут быть деревянными или металлическими), одна из которых показана на фиг. 1 и обозначена позицией 3. Наружные поверхности разделительной стены 1 задаются двумя проходящими параллельно штукатурными плитами 5-1 и 5-2, которые прикреплены к стойке 3 (обычно с помощью фиксирующих винтов, не изображены). На фиг. 1 показан также поперечный разрез удлиненного упорного элемента 7-1, который проходит обычно вертикально от пола до потолка. В этом варианте выполнения упорный элемент 7-1 образует ровный конец 9 разделительной стены 1 и выполнен в виде волоконной и штукатурной отливки. Обычно упорный элемент 7 отливают с длиной 3 м (или более) и затем разрезают на размер между полом и потолком. Как показано на фиг. 1, упор 7-1 включает также одну или несколько деревянных планок 11, которые проходят по длине упорного элемента 7-1 смежно с поверхностью 13, которая опирается в конец разделительной стены 1. Деревянные планки действуют в качестве фиксирующей подложки для обеспечения фиксации упорного элемента 7-1 на стойке 3 с помо-6 015214 щью подходящих крепежных винтов (не изображены). Деревянные планки также придают прочность упорному элементу 7-1. На фиг. 1 показано также, что в этом варианте выполнения упорный элемент 7-1 имеет клиновидные стороны 15-1 и 15-2, которые проходят между упорной поверхностью 13 и двумя боковыми стенками 16-1 и 16-2. Как показано на фиг. 1, ширина (W) основной части упорного элемента 7-1 выбрана так,что две боковые стенки 16-1 и 16-2 лежат в той же плоскости, что и соответствующие наружные поверхности штукатурных плит 5-1 и 5-2. За счет клиновидных сторон 15-1 и 15-2 образуются пространства 171 и 17-2, которые облегчают нанесение тонкого слоя штукатурки в этой соединительной зоне для обеспечения бесшовного соединения между упорным элементом 7-1-й штукатурными плитами 5-1 и 5-2. Кроме того, поскольку упорный элемент 7-1 выполнен из штукатурного материала, то нет необходимости в предварительной обработке упорного элемента 7-1 перед нанесением тонкого слоя штукатурки. В альтернативном варианте выполнения дополнительно к нанесению тонкого слоя штукатурки в соединительной зоне тонкий слой штукатурки наносится на разделительную стену. В качестве альтернативного решения на разделительную стену и упор наносится стенное покрытие, такое как обои, в зависимости от желаемой отделки. Как понятно для специалистов в данной области техники, разделительные стенки 1 имеют различную стандартную толщину в зависимости от ширины стойки 3 и штукатурных плит 5. Поэтому в этом варианте выполнения предусматриваются упорные элементы 7-1, имеющие различную ширину (W). Стойки могут иметь различные размеры, включая стандартные размеры. Стандартная ширина стоек для использования в Великобритании включает 50, 75, 100 и 145 мм. В других странах могут быть предусмотрены аналогичные значения стандартной ширины в зависимости от стандартной ширины разделительных стенок, используемых в этих странах. Например, британскими эквивалентами ширины стоек могут быть 2, 3, 4 или 6 дюймов. Кроме того, толщина (Th) упорного элемента 7-1 может также изменяться в зависимости от применения. В показанном на фиг. 1 варианте выполнения толщина составляет приблизительно 30 мм, при этом клиновидные стороны 15-1 и 15-2 начинаются 5 мм ниже ровной концевой поверхности 9. Угол наклона может также изменяться в зависимости от применения. В показанном варианте выполнения угол выбран так, что упорный элемент 7-1 обеспечивает углубление в 3 мм у упорной поверхности 13 на каждой стороне разделительной стены 1, однако на практике оно составляет между 1, и 6 мм, предпочтительно между 2 и 4 мм. Обычно наклонная длина составляет между 5 и 40 мм,более предпочтительно между 10 и 30 мм, наиболее предпочтительно между 15 и 25 мм. Это приводит к наклону с углом между 5 и 25, предпочтительно между 10 и 15. Углубление у упорной поверхности предпочтительно меньше или равно половине ширины штукатурной плиты (обычно, штукатурная плита имеет ширину 12,5 мм или 1/2 дюйма); более предпочтительно углубление меньше или равно одной трети ширины штукатурной плиты, еще более предпочтительно углубление меньше или равно одной четверти ширины штукатурной плиты. Углубления такого размера обеспечивают адекватное пространство для обеспечения нанесения тонкого слоя штукатурки и его смыкание с соединением, но не являются слишком большими для вызывания растрескивания штукатурки при высыхании. Выделка для приема тонкого слоя штукатурки может быть прямоугольным углублением или клиновидным. Предпочтительно, чтобы выделка была клиновидной, поскольку требуется меньшее количество используемой штукатурки. За счет этого не только уменьшается стоимость, но также сокращается время высыхания. В альтернативном варианте выполнения, в котором тонкий слой штукатурки наносят на разделительную стену, а также на углубление, ширина упора выбирается так, что он имеет ту же толщину, что и разделительная стена вместе с тонким слоем штукатурки. В качестве альтернативного решения и в зависимости от применения упор имеет ту же ширину, что и толщина разделительной стены без тонкого слоя штукатурки, и такой упор также принимает покрывной тонкий слой штукатурки. В этом альтернативном варианте выполнения толщина тонкого слоя штукатурки может сужаться к упору в зоне углубления. При сборке разделительной стены упорный элемент 7-1 может быть предварительно фиксирован на стойке 3 перед прикреплением штукатурных плит 5-1 и 5-2. Это обеспечивает то преимущество, что упорный элемент 7-1 можно прикреплять к стойке посредством введения винтов через стойку 3 в деревянную планку 11. Это является преимуществом, поскольку ровная поверхность 9 упорного элемента 7-1 не повреждается за счет введения винтов и не требуется последующее заполнение с использованием подходящего заполнителя. После прикрепления упорного элемента 7-1 к стойке 3 можно обычным образом фиксировать штукатурные плиты 5-1 и 5-2 на стойке 3. Пространства 17-1 и 17-2, заданные клиновидными сторонами 15-1 и 15-2 упорного элемента 7-1, затем заполняются соответствующим тонким слоем штукатурки с образованием бесшовного соединения между штукатурными плитами 5-1 и 5-2 и упорным элементом 7-1. В качестве альтернативного решения, упорный элемент 7-1 можно фиксировать на конце разделительной стены 1 после прикрепления штукатурных плит 5-1 и 5-2 к стойке 3. Однако в этом случае упорный элемент 7-1 необходимо прикреплять к стойке 3 посредством просверливания отверстий через ровную поверхность 9 упорного элемента 7-1 или посредством приклеивания к разделительной стене.-7 015214 Упорный элемент 7-1, показанный на фиг. 1, обеспечивает несколько преимуществ по сравнению с обычной технологией для создания аналогичных ровных концевых стоек у конца разделительной стены. Эти преимущества включают:(i) Поскольку упорный элемент 7-1 образован в виде отливки из волокна и штукатурки, то обеспечивается возможность точного изготовления. Это означает, например, что упоры можно выполнять полностью прямыми вдоль их длины, что облегчает строителю обеспечение вертикальности разделительной стены. Кроме того, поскольку упор выполнен из штукатурки, тонкий слой штукатурки можно наносить непосредственно на поверхность упора без предварительной обработки.(ii) Поскольку нет необходимости в разрезании металлических уголков или штукатурных плит, а также в нанесении ленты и соединении для образования концевого бруса, то уменьшается время возведения разделительной стены, за счет чего уменьшается стоимость возведения таких разделительных стен. В показанном на фиг. 1 варианте выполнения упорный элемент 7-1 имеет плоский ровный конец 9. На фиг. 2 показано альтернативное поперечное сечение удлиненного упорного элемента 7-2, который имеет округленный или изогнутый ровный конец 21. Остальные признаки упорного элемента 7-2 те же,что и у упорного элемента 7-1, показанного на фиг. 1, и их описание повторно не приводится. Дополнительно к образованию концевых брусов упорный элемент 7 можно использовать для соединения двух разделительных стен, которые проходят под углом друг к другу. На фиг. 3 показан поперечный разрез удлиненного упорного элемента 7-3, который можно использовать для соединения двух стоечных стен 1-1 и 1-2, которые проходят перпендикулярно друг другу. Как показано на фиг. 3, упорный элемент 7-3 в этом варианте выполнения включает четыре клиновидные стороны 15-1, 15-2, 15-3 и 15-4, которые расположены с образованием изогнутой наружной поверхности 31 в месте соединения между двумя разделительными стенами 1-1 и 1-2 и с образованием прямоугольного соединения 33 на внутренней поверхности разделительных стен 1-1 и 1-2. Как понятно для специалистов в данной области техники, могут быть предусмотрены другие типы упорных элементов 7 для соединения разделительных стен 1, которые проходят под различными углами (не обязательно под прямыми углами). Кроме того, упорный элемент 7 можно также модифицировать для обеспечения прямоугольной кромки на наружной поверхности 31, а также прямоугольной кромки на внутренней поверхности. Аналогичным образом, внутренняя поверхность 33 может быть также изогнутой для обеспечения внутреннего изогнутого соединения между двумя разделительными стенами 1-1 и 1-2. Дополнительно к образованию концевых брусов для разделительной стены 1 или к образованию соединения между двумя разделительными стенами 1-1 и 1-2, упорный элемент 7 можно также использовать в качестве соединения между началом разделительной стены и существующей деталью дизайна внутри здания. На фиг. 4 показан такой пример. В частности, на фиг. 4 показан поперечный разрез средника 35 окна, имеющего округленную (изогнутую) концевую поверхность 37. На фиг. 4 показан также поперечный разрез отлитого из штукатурки упорного элемента 7-4, который отлит с изогнутой внутренней поверхностью 39, согласованной с изогнутым профилем средника 35. На фиг. 4 также показано, что упорный элемент 7 упирается в разделительную стену 1 так же, как в варианте выполнения, согласно фиг. 1. Как изображено штриховыми линиями 41 и 43, клиновидные стороны могут быть также предусмотрены у соединения между средником 35 и упорным элементом 7-4. Как и прежде, эти клиновидные стороны обеспечивают пространство для нанесения тонкого слоя штукатурки в зоне соединения между средником 35 и упорным элементом 7-4 для выполнения бесшовного соединения между ними. На фиг. 5 показан поперечный разрез другого удлиненного упорного элемента 7-5, который можно использовать для задания начала разделительной стены 1 от существующей стены 51, проходящей перпендикулярно разделительной стене 1. Стена 51 может быть также разделительной стеной, или же она может быть кирпичной стеной или т.п. Как показано на фиг. 5, упорный элемент 7-5 включает те же две клиновидные стороны 15-1 и 15-2 смежно с соединением с разделительной стеной 1. Упорный элемент 75 включает также клиновидные стороны 15-3 и 15-4 вокруг соединения со стеной 51. Как и прежде клиновидные стороны 15-3 и 15-4 обеспечивают пространство для нанесения тонкого слоя штукатурки в зоне соединения, что обеспечивает бесшовное соединение со стеной 51. Как показано на фиг. 5, упорный элемент 7-5 включает также вторую деревянную планку 11-2 смежно со второй упорной поверхностью 55 для обеспечения крепления упорного элемента 7-5 на стене 51 с использованием подходящих фиксирующих винтов (не изображены). Вместо таких фиксирующих винтов или дополнительно к ним можно предусматривать цемент или клей на границе между стеной 51 и второй упорной поверхностью 55 для крепления упорного элемента 7 к стене 51. Дополнительно к обеспечению соединения между двумя разделительными стенами, проходящими в различных направлениях, упорный элемент 7 можно использовать также для обеспечения соединения между прогоном разделительной стены 1 и стеклянной перегородкой. Поперечное сечение подходящего удлиненного упорного элемента 7-6 для этой цели показано на фиг. 6. Как показано на фигуре, упорный элемент 7-6 включает U-образное углубление 56, в которое может входить конец стеклянной перегородки 57. На фиг. 6 также показано, что упорный элемент 7-6 включает вторую упорную поверхность 58,которая предназначена для упора в правую штукатурную плиту 5-2. Остальные компоненты упорного-8 015214 элемента 7-6 те же, что показаны на фиг. 1, и их повторное описание не приводится. В указанных выше вариантах выполнения упорный элемент 7 был расположен с одной или несколькими клиновидными сторонами 15 вблизи соединения с штукатурной плитой 5. Как понятно для специалистов в данной области техники, наличие таких клиновидных сторон не является существенным. Вместо этого упорный элемент 7 может быть снабжен сторонами, которые предназначены для расположения заподлицо с наружной поверхностью штукатурной плиты 5. В этом случае можно использовать ленту или наполнитель для покрытия соединения между упорным элементом 7 и штукатурной плитой 5. В качестве другого альтернативного решения, упорный элемент 7-7 может быть расположен со ступенчатыми углублениями 59-1 и 59-2 вблизи соединения с штукатурными плитами 5 для обеспечения пространства для нанесения тонкого слоя штукатурки в каждое углубление для создания бесшовного соединения между упорным элементом 7-7 и штукатурными плитами 5. Во всех указанных выше вариантах выполнения использовалась стандартная штукатурная плита 5 с прямоугольными кромками. В альтернативном варианте выполнения, как показано на фиг. 8, можно использовать также штукатурные плиты 5, имеющие клиновидную кромку 61-1 и 61-2 для обеспечения больших зон вокруг мест соединения между упорным элементом 7-1 и штукатурными плитами 5, на которые можно наносить тонкий слой штукатурки для обеспечения бесшовного соединения. В указанном выше варианте выполнения одна или несколько деревянных планок были залиты внутрь и вдоль длины удлиненного упорного элемента 7. Деревянная подложка обеспечивает фиксирующую подложку для обеспечения фиксации упорного элемента 7 на стойке 3 разделительной стены 1 с использованием крепежных винтов. Как понятно для специалистов в данной области техники, можно использовать другие фиксирующие подложки для достижения этой цели. Например, одна или несколько планок могут быть выполнены из металла (такого как железный металл или алюминий) или из другого жесткого материала. Дополнительно к предусмотрению планки можно заливать отдельный металлический, деревянный или канатный сердечник внутрь удлиненного упорного элемента 7 для обеспечения дополнительной прочности. В альтернативном варианте выполнения, как показано на фиг. 9, упор 900 является вариантом упора, показанного на фиг. 1, однако имеет углубленный карман 902, предназначенный для приема стойки 904. Углубленный карман 902 позволяет располагать упор или точно выравнивать относительно стойки,за счет чего обеспечивается вертикальное выравнивание при вертикальной стойке. Ширина углубленного кармана 902 зависит от размера используемой стойки; ширину подгоняют для плотной установки вокруг стойки. Поэтому ширина составляет 50, 75, 100 или 145 мм или в британском эквиваленте 2, 3, 4 или 6 дюймов. В качестве альтернативного решения, ширину можно выбирать для плотной посадки вокруг стойки любого другого стандартного размера. Упор предпочтительно прикрепляют к стойке, когда стойка находится на месте в качестве части разделительной стены. В качестве альтернативного решения,стойку можно снабжать упором перед отправкой на строительную площадку, что обеспечивает более точную фиксацию и большую стабильность во время транспортировки. Углубленный карман 902 обычно обеспечивает равенство ширины W обоих плеч упора на обеих сторонах разделительной стены, что позволяет выравнивать штукатурную плиту 906 с плоской поверхностью 908 без необходимости большой сноровки со стороны монтажника. Глубина D углубленного кармана 902, как показано на фиг. 9, является подходящей для обеспечения фиксации как упора 900, так и штукатурной плиты 906 на стойке с использованием подходящих крепежных средств, таких как винты (не изображены). Предпочтительно, глубина D составляет половину ширины стойки 904. Поэтому, величина D может составлять от 25 до 75 мм или больше, в зависимости от размера используемой стойки. Однако глубина D может изменяться внутри этого диапазона лишь при выполнении первичного условия, что должно обеспечивать крепление как упора, так и штукатурной плиты к стойке. Поэтому глубина D предпочтительно составляет между 1/4 и 3/4 ширины стойки, или более предпочтительно глубина D предпочтительно составляет между 1/3 и 2/3 ширины стойки. Винты для крепления упора 900 к стойке 904 предпочтительно расположены в зоне клина, так что они не видны после нанесения тонкого слоя штукатурки. В качестве альтернативного решения, упор прикрепляется с задней стороны с помощью винтов (не изображены), проходящих через стойку в упор в зоне углубленного кармана; в этом случае может быть необходима планка для усиления упора, аналогичная показанной на фиг. 1 планке. Когда стойка 904 выполнена из металла, то она предпочтительно имеет деревянную планку внутри стойки для обеспечения возможности более надежной фиксации упора с помощью фиксирующих винтов. Как указывалось выше, плоская поверхность 908 предпочтительно имеет ширину 5 мм, однако, в качестве альтернативного решения, она может составлять от 3 до 15 мм, в зависимости от применения упора. Эта поверхность 908 используется в качестве передней кромки для обеспечения возможности равномерного нанесения штукатуром тонкого слоя штукатурки на клиновидную часть. Поверхность 908 расположена в плоскости, параллельной наружной поверхности штукатурной плиты. Штукатур использует две твердые поверхности передней кромки 908 и штукатурной плиты 906 для нанесения гладкого плоского тонкого слоя штукатурки для создания бесшовного соединения между упором и разделитель-9 015214 ной стеной. Поэтому углубленный карман 902 обеспечивает нахождение поверхности передней кромки 908 и наружной поверхности штукатурной плиты 906 точно в одной плоскости. Предпочтительно соединение между упором и разделительной стеной покрывают лентой для создания соединения, менее склонного к образованию трещин. Ленту располагают так, что одна кромка начинается как раз внутри клиновидной зоны упора, но не наползая на поверхность передней кромки 908, и продолжается по соединению и на штукатурной плите. Обычно используют ленту шириной между 25 и 35 мм, и это определяет, например, длину клиновидной части, которая может обычно составлять половину ширины 25 или 35 мм стандартной ленты. В альтернативных вариантах выполнения как упор, так и штукатурная плита имеют клиновидную кромку; в этом случае ленту снова располагают так, что одна кромка начинается как раз внутри клиновидной зоны упора и заканчивается как раз перед концом клиновидной кромки штукатурной плиты. В альтернативном варианте выполнения, показанном на фиг. 10 а и 10b, снова представлен упор 1000 с углубленным карманом 1002 для размещения стойки 1004 и выравнивания упора с разделительной стеной. Дополнительно к этому он имеет признак 1005 для приема стеклянной перегородки, позволяющий продолжать разделительную стенку в виде стекла. Остальные признаки аналогичны признакам,описание которых приведено выше применительно к фиг. 9. На фиг. 10b показано использование упора как с клиновидной штукатурной плитой 1006, так и с не клиновидной штукатурной плитой 1008, при этом тонкий слой 1010 и 1012 штукатурки создает бесшовное соединение, соответственно, в обоих случаях. Снова используется передняя кромка 1014 на обеих сторонах упора для обеспечения гладкой отделки с помощью тонкого слоя штукатурки. Два альтернативных варианта выполнения упора, показанного на фиг. 10 а и 10b, показаны на фиг. 11 а и 11b. В обоих этих вариантах выполнения (1102 и 1104) имеется дополнительный признак 1100,предназначенный для включения уплотнительной прокладки. В этих вариантах выполнения признак для размещения тонкого слоя штукатурки для образования бесшовного соединения показан в виде углубления 1106; однако в этих вариантах выполнения можно также использовать клиновидные части. Кроме того, углубленный карман 1108 может требоваться или нет в зависимости от применения упора. На фиг. 11 а показано включение уголковых бортов 1110, выполненных, например, из металла, залитых в углы упора для обеспечения защиты потенциально хрупких кромок. Этот признак можно использовать в любом из указанных выше вариантов выполнения, в особенности в тех, которые имеют острые углы кромок. На фиг. 12 показан альтернативный вариант выполнения упора 1200, предназначенного для образования дверной рамы или рамы любого другого раскрыва. Как указывалось выше, углубленный карман предусмотрен для размещения стойки 1202 и выравнивания упора с разделительной стеной. Аналогичным образом, штукатурная плита 1204 соединяется с упором, и клиновидный тонкий слой 1206 штукатурки наносится тем же образом с использованием штукатурной плиты и передней кромки для создания гладкой плоской отделки. Признак 1207 обеспечивает посадку двери 1208 внутри упора с образованием обычного действия дверной рамы. Могут быть включены уплотнения 1210 и 1212 для создания рамы двери с соблюдением противопожарных требований. Дверная рама предпочтительно поставляется в виде набора частей, подходящих для стандартной ширины дверей в 24, 28, 30, 32, 34, 36 дюймов или 600, 700, 750,800, 900 мм в метрическом эквиваленте. Набор включает по меньшей мере два вертикальных бруса и перемычку. В дополнение к клиновидной части для выполнения бесшовной отделки между дверной рамой и штукатурной плитой, предусмотрена также клиновидная часть для образования бесшовного срезанного под углом соединения между вертикальным бруском и горизонтальной перемычкой. Поэтому можно использовать единственный тонкий слой штукатурки для отделки как срезанного под углом соединения,так и соединения между упором и разделительной стеной. В качестве альтернативного решения, соединение между скосом не имеет клиновидной части, что облегчает изготовление и распространение (поскольку в этом случае упор можно изготавливать и продавать с большой длиной и разрезать его на размер на строительной площадке). В варианте выполнения в виде дверной рамы упор предпочтительно изготавливается из композитного материала для достижения желаемых свойств дверной рамы, таких как долговечность и задержка распространения пожара. Композит выполнен на основе штукатурки в комбинации с одним или несколькими различными материалами, такими как древесная стружка/древесная масса, примешанными для получения подходящего материала. Композитный материал должен быть пригоден для приема гнезд с целью крепления петель и т.п. Альтернативный вариант выполнения показан на фиг. 13 а и 13b. В этом варианте выполнения упора 1300 представлен пример горизонтального, в противоположность вертикальному использованию. Упор используется в качестве плинтуса у основания стены. Та же клиновидная выделка 1302 используется для создания бесшовной отделки между основанием стены 1304 и упором 1300. Дополнительно к этому могут быть включены детали 1306 в виде неглубокого желобка для создания любого желаемого признака. В качестве альтернативного решения, этот вариант выполнения можно также использовать наверху стены для соединения стены с потолком.- 10015214 В других вариантах выполнения упор можно использовать в качестве карниза для обеспечения бесшовного соединения стены и потолка. Другой вариант выполнения показан на фиг. 14. Упор 1400 является L-образным угловым элементом для обеспечения бесшовной отделки угла разделительной стены. Упор плотно располагается вокруг стойки 1402, и штукатурная плита 1404 прикрепляется аналогично указанным выше способом. В зоне 1406 угла L-образного упора может быть расположен элемент, такой как канавка, для размещения, например, куска дерева. Выше было приведено описание нескольких различных удлиненных штукатурных упоров 7. Эти упоры могут быть выполнены либо посредством вырезания влажной штукатурки из удлиненного прямоугольного блока штукатурки, либо посредством отливки штукатурки с использованием подходящей литейной формы, состоящей из одной или нескольких частей литейной формы. Ниже приводится сначала описание способа вырезания прототипа упора 7 из прямоугольного блока. Затем приводится описание способа использования этого прототипа для формирования латексной литейной формы, которую можно использовать для изготовления множества аналогично профилированных упорных элементов 7. Все указанные выше варианты выполнения предпочтительно изготовлены из штукатурного материала. В качестве альтернативного решения упоры изготавливаются из композитного материала для обеспечения желаемых свойств. Технология окончательной отделки штукатурных упоров, такая как сушка в печи и т.д., может изменяться для изменения свойств упора в соответствии с различными применениями. На фиг. 15 показана графическая схема стадий, выполняемых для изготовления прототипа упорного элемента 7. Как показано на фигуре, на стадии s1 вырезают цинковый профиль для требуемой формы упора. Затем приготавливают однородную штукатурную смесь посредством смешивания 20 л воды в подходящей пропорции с геркулитом и кермикастом. На стадии s3 наносят слой этой штукатурной смеси на удлиненную прямоугольную верстачную литейную форму, и в этот слой штукатурки включают тонкий слой джута шириной 300 мм и длиной 3 м. На стадии s5 в штукатурку включают четыре планки для плоской фиксации на стойке 3, и две планки включают в штукатурку для обеспечения прочности кромки упорного элемента 7. На стадии s7 добавляют тонкий веревочный слой в центре штукатурки, а затем добавляют остальную штукатурную смесь. Наконец, на стадии s9, цинковый профиль проводят по влажной штукатурке для вырезания желаемой формы и формирования упорного элемента 7. Как понятно для специалистов в данной области техники, все указанные выше упорные элементы 7 можно изготавливать с использованием этой технологии. Однако для простоты и эффективности изготовления предпочтительно формировать упорные элементы 7 с помощью подходящей литейной формы. На фиг. 16 показана графическая схема основных стадий процесса изготовления указанных выше упорных элементов. Как показано на фиг. 16, на стадии s13 прототип упорного элемента, изготовленный указанным выше способом, используется для выполнения латексной литейной формы. Это включает расположение упорного элемента 7 в водонепроницаемый резервуар с открытым верхом, который шире прототипа упора и имеет одинаковую с ним глубину. Затем заливают латексный каучук над моделью и предотвращают его утечку из резервуара. После застывания латекса его снимают с прототипа упора, и он готов для использования в качестве литейной формы для изготовления. На стадии s15 образованную таким способом латексную литейную форму заполняют основой штукатурки с включением в штукатурку мата GRG (армированный стеклом гипс) (шириной 200 мм и длиной 3 м) вместе с двумя планками для фиксации. Мат GRG выполнен из волокон, аналогичных волокнам,используемым для изготовления стекловолоконных лодок. Затем на стадии s17 после затвердевания основы штукатурки добавляют основную штукатурную смесь до заполнения латексной литейной формы. На стадии s19 после введения всей штукатурки и арматуры в литейную форму выполняют углубление вдоль длины верха штукатурной отливки для включения стойки. Наконец, после затвердевания штукатурки, отлитый упорный элемент 7 извлекают из литейной формы. Затем можно снова использовать литейную форму для изготовления другого упорного элемента 7 с тем же профилем. Понятно, что выше было приведено описание данного изобретения лишь в качестве примера, и возможна модификация деталей внутри объема изобретения. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Упор, предназначенный для использования в качестве начального или концевого бруса или элемента стены, такой как разделительная стена, или в качестве соединения между двумя такими стенами,содержащий удлиненное штукатурное тело, выполненное по меньшей мере с одной упорной поверхностью, проходящей по его длине для упора в конец стены по меньшей мере с одной штукатурной выделкой, смежной с упорной поверхностью, проходящей вдоль по меньшей мере части длины упора для приема тонкого слоя штукатурки для обеспечения бесшовного соединения между упорным элементом и стеной после нанесения тонкого слоя штукатурки на указанной штукатурной выделке. 2. Упор по п.1, в котором указанная по меньшей мере одна выделка выполнена в виде клиновидной стороны упора, и предпочтительно угол указанной клиновидной стороны находится между 5 и 25, более- 11015214 предпочтительно между 10 и 15. 3. Упор по п.1, в котором указанная по меньшей мере одна выделка выполнена в виде углубления в упоре. 4. Упор по любому из пп.1-3, в котором указанная по меньшей мере одна выделка имеет глубину между 1,5 и 6 мм, более предпочтительно между 2 и 4 мм. 5. Упор по любому из пп.1-4, в котором по меньшей мере часть боковой поверхности выполнена перпендикулярной упорной поверхности и параллельной наружной поверхности указанной стены, при этом по меньшей мере одна выделка проходит между указанной упорной поверхностью и указанной по меньшей мере частью боковой поверхности. 6. Упор по любому из пп.1-5, который снабжен средством для обеспечения выравнивания упора со стеной, при этом средство для обеспечения выравнивания содержит выделку для взаимодействия со стеной. 7. Упор по любому из пп.1-6, который снабжен по меньшей мере одной фиксирующей подложкой,которая расположена вдоль его длины смежно с упорной поверхностью для обеспечения возможности прикрепления штукатурного упора к указанному концу стены. 8. Упор по любому из пп.1-7, содержащий поверхность упора, противоположную указанной упорной поверхности, которая выполнена плоской по длине упора или изогнутой по длине упора. 9. Упор по любому из пп.1-8, который выполнен в виде отливки из штукатурки или в виде отливки из штукатурки и волоконного материала. 10. Упор по любому из пп.1-9, который снабжен по меньшей мере одним заделанным усиливающим элементом, проходящим внутри и вдоль длины отливки упора для обеспечения прочности отливки. 11. Упор по любому из пп.1-10, содержащий плоскую поверхность, которая выполнена с возможностью ее размещения параллельно поверхности стены. 12. Способ изготовления упора по пп.1-11, в котором вводят жидкую штукатурку в удлиненную литейную форму, по меньшей мере часть которой задает форму упора по пп.1-11, выдерживают форму до затвердевания штукатурки и удаляют затвердевшее штукатурное тело упора из литейной формы. 13. Способ по п.12, в котором дополнительно добавляют, по меньшей мере, волоконный материал или сердечник из дерева, металла или веревки в штукатурку для упрочнения упора. 14. Способ по любому из пп.12 или 13, в котором дополнительно располагают по меньшей мере одну фиксирующую подложку в литейную форму перед подачей штукатурки в литейную форму или после подачи штукатурки в литейную форму, так что указанную по меньшей мере одну фиксирующую подложку заливают в штукатурку упора при затвердевании.
