Устройство и способ фиксации окна
Формула / Реферат

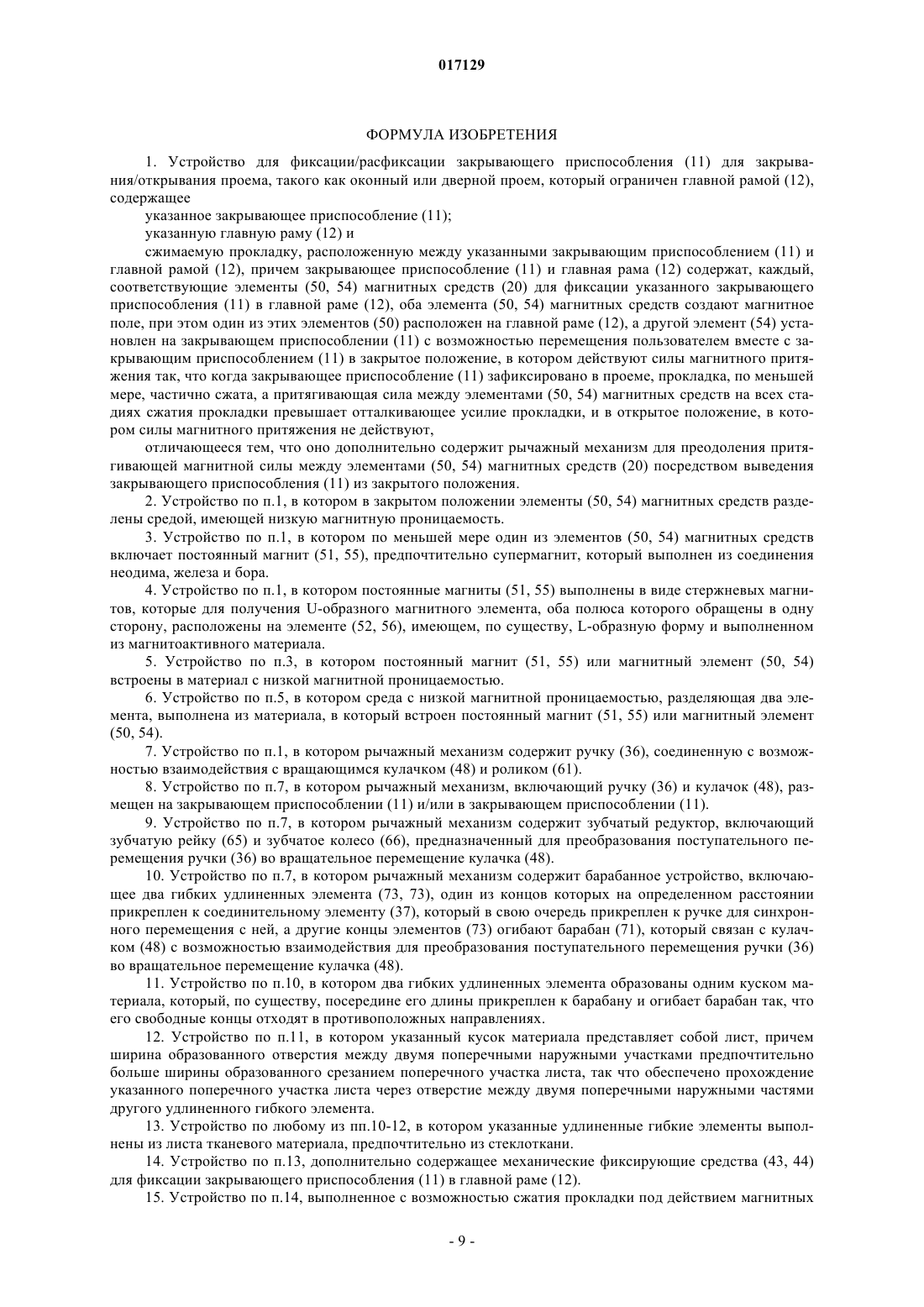

1. Устройство для фиксации/расфиксации закрывающего приспособления (11) для закрывания/открывания проема, такого как оконный или дверной проем, который ограничен главной рамой (12), содержащее
указанное закрывающее приспособление (11);
указанную главную раму (12) и
сжимаемую прокладку, расположенную между указанными закрывающим приспособлением (11) и главной рамой (12), причем закрывающее приспособление (11) и главная рама (12) содержат, каждый, соответствующие элементы (50, 54) магнитных средств (20) для фиксации указанного закрывающего приспособления (11) в главной раме (12), оба элемента (50, 54) магнитных средств создают магнитное поле, при этом один из этих элементов (50) расположен на главной раме (12), а другой элемент (54) установлен на закрывающем приспособлении (11) с возможностью перемещения пользователем вместе с закрывающим приспособлением (11) в закрытое положение, в котором действуют силы магнитного притяжения так, что когда закрывающее приспособление (11) зафиксировано в проеме, прокладка, по меньшей мере, частично сжата, а притягивающая сила между элементами (50, 54) магнитных средств на всех стадиях сжатия прокладки превышает отталкивающее усилие прокладки, и в открытое положение, в котором силы магнитного притяжения не действуют,
отличающееся тем, что оно дополнительно содержит рычажный механизм для преодоления притягивающей магнитной силы между элементами (50, 54) магнитных средств (20) посредством выведения закрывающего приспособления (11) из закрытого положения.
2. Устройство по п.1, в котором в закрытом положении элементы (50, 54) магнитных средств разделены средой, имеющей низкую магнитную проницаемость.
3. Устройство по п.1, в котором по меньшей мере один из элементов (50, 54) магнитных средств включает постоянный магнит (51, 55), предпочтительно супермагнит, который выполнен из соединения неодима, железа и бора.
4. Устройство по п.1, в котором постоянные магниты (51, 55) выполнены в виде стержневых магнитов, которые для получения U-образного магнитного элемента, оба полюса которого обращены в одну сторону, расположены на элементе (52, 56), имеющем, по существу, L-образную форму и выполненном из магнитоактивного материала.
5. Устройство по п.3, в котором постоянный магнит (51, 55) или магнитный элемент (50, 54) встроены в материал с низкой магнитной проницаемостью.
6. Устройство по п.5, в котором среда с низкой магнитной проницаемостью, разделяющая два элемента, выполнена из материала, в который встроен постоянный магнит (51, 55) или магнитный элемент (50, 54).

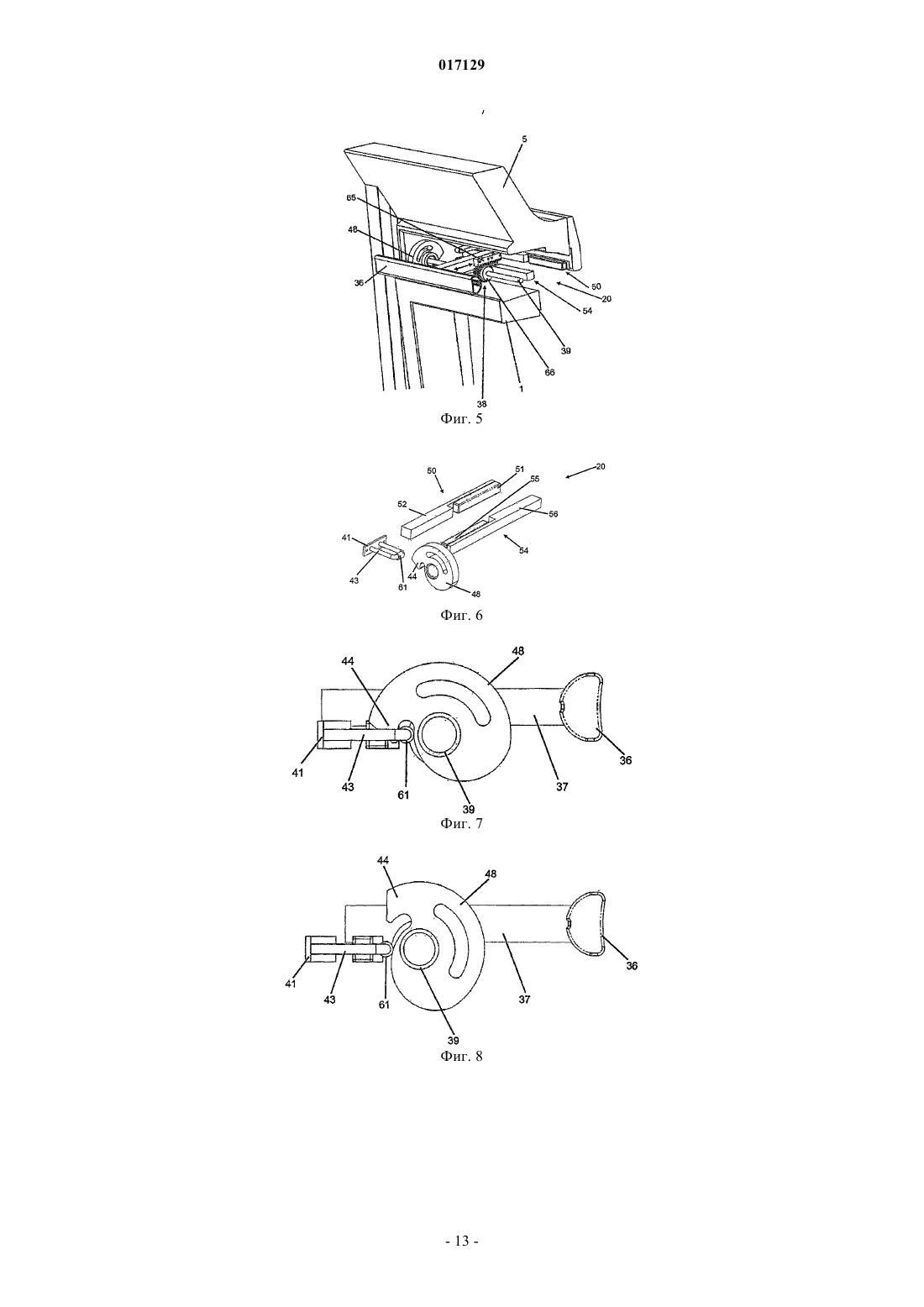

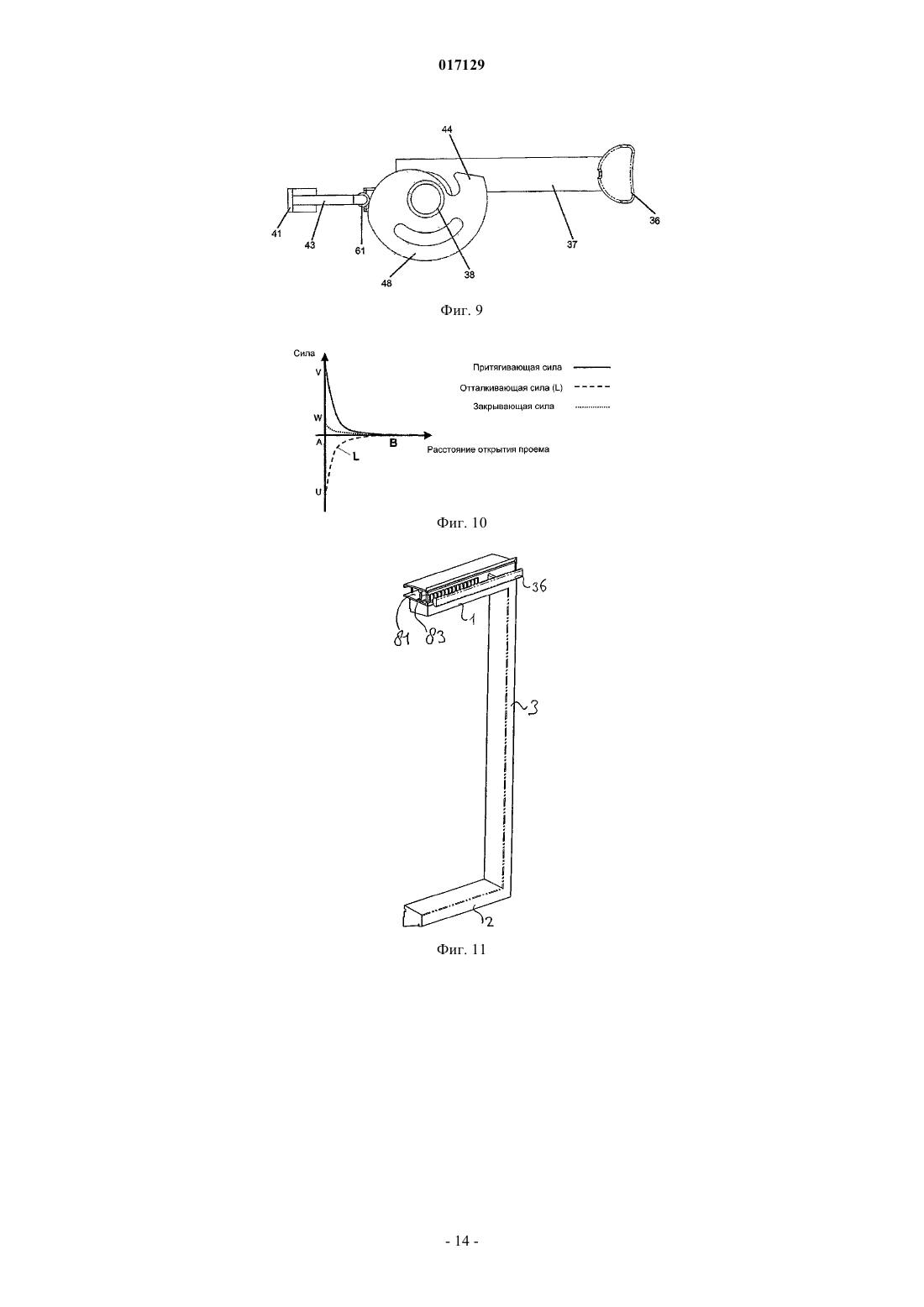

7. Устройство по п.1, в котором рычажный механизм содержит ручку (36), соединенную с возможностью взаимодействия с вращающимся кулачком (48) и роликом (61).
8. Устройство по п.7, в котором рычажный механизм, включающий ручку (36) и кулачок (48), размещен на закрывающем приспособлении (11) и/или в закрывающем приспособлении (11).
9. Устройство по п.7, в котором рычажный механизм содержит зубчатый редуктор, включающий зубчатую рейку (65) и зубчатое колесо (66), предназначенный для преобразования поступательного перемещения ручки (36) во вращательное перемещение кулачка (48).
10. Устройство по п.7, в котором рычажный механизм содержит барабанное устройство, включающее два гибких удлиненных элемента (73, 73), один из концов которых на определенном расстоянии прикреплен к соединительному элементу (37), который в свою очередь прикреплен к ручке для синхронного перемещения с ней, а другие концы элементов (73) огибают барабан (71), который связан с кулачком (48) с возможностью взаимодействия для преобразования поступательного перемещения ручки (36) во вращательное перемещение кулачка (48).
11. Устройство по п.10, в котором два гибких удлиненных элемента образованы одним куском материала, который, по существу, посередине его длины прикреплен к барабану и огибает барабан так, что его свободные концы отходят в противоположных направлениях.
12. Устройство по п.11, в котором указанный кусок материала представляет собой лист, причем ширина образованного отверстия между двумя поперечными наружными участками предпочтительно больше ширины образованного срезанием поперечного участка листа, так что обеспечено прохождение указанного поперечного участка листа через отверстие между двумя поперечными наружными частями другого удлиненного гибкого элемента.
13. Устройство по любому из пп.10-12, в котором указанные удлиненные гибкие элементы выполнены из листа тканевого материала, предпочтительно из стеклоткани.

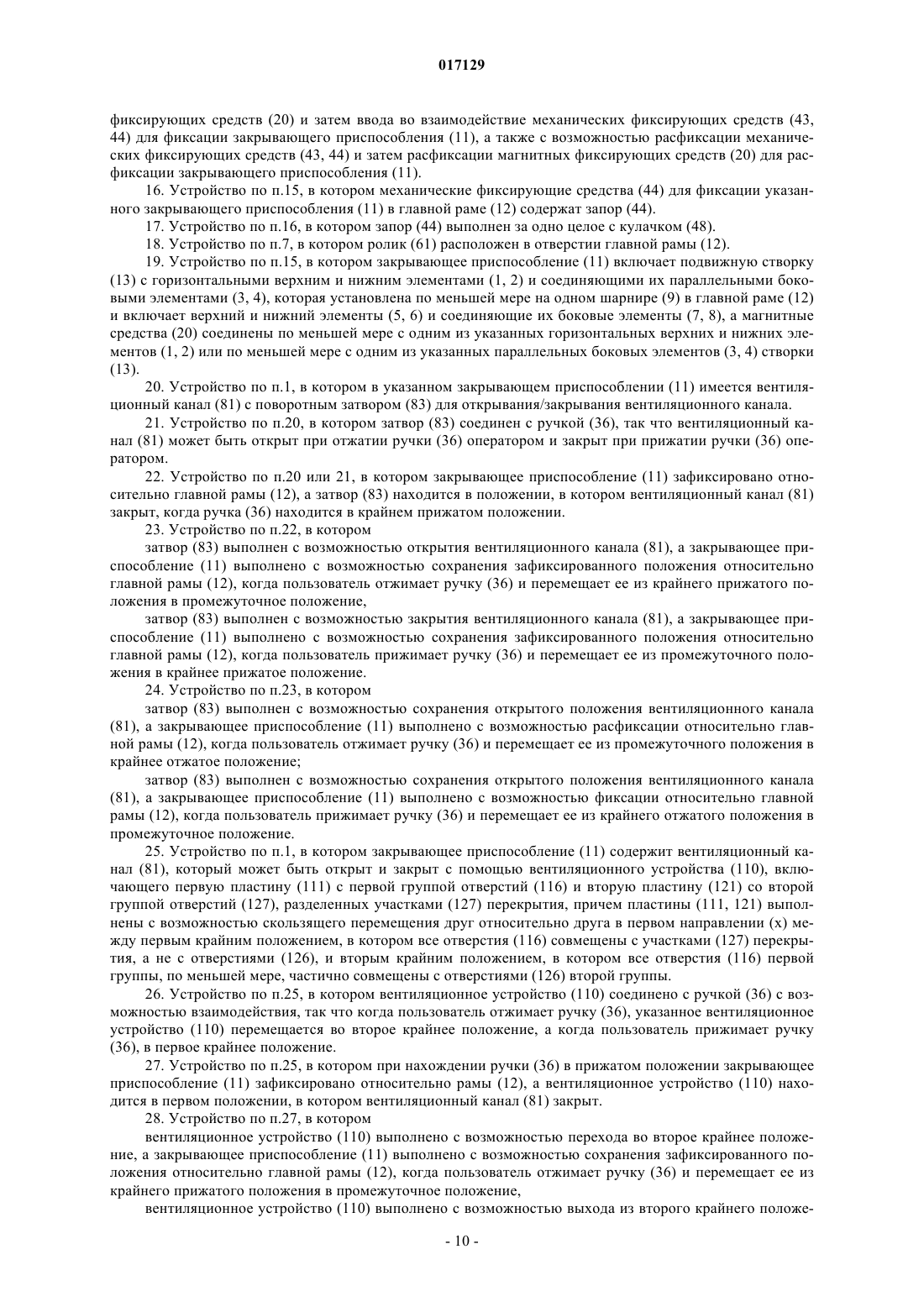

14. Устройство по п.13, дополнительно содержащее механические фиксирующие средства (43, 44) для фиксации закрывающего приспособления (11) в главной раме (12).
15. Устройство по п.14, выполненное с возможностью сжатия прокладки под действием магнитных фиксирующих средств (20) и затем ввода во взаимодействие механических фиксирующих средств (43, 44) для фиксации закрывающего приспособления (11), а также с возможностью расфиксации механических фиксирующих средств (43, 44) и затем расфиксации магнитных фиксирующих средств (20) для расфиксации закрывающего приспособления (11).
16. Устройство по п.15, в котором механические фиксирующие средства (44) для фиксации указанного закрывающего приспособления (11) в главной раме (12) содержат запор (44).
17. Устройство по п.16, в котором запор (44) выполнен за одно целое с кулачком (48).
18. Устройство по п.7, в котором ролик (61) расположен в отверстии главной рамы (12).

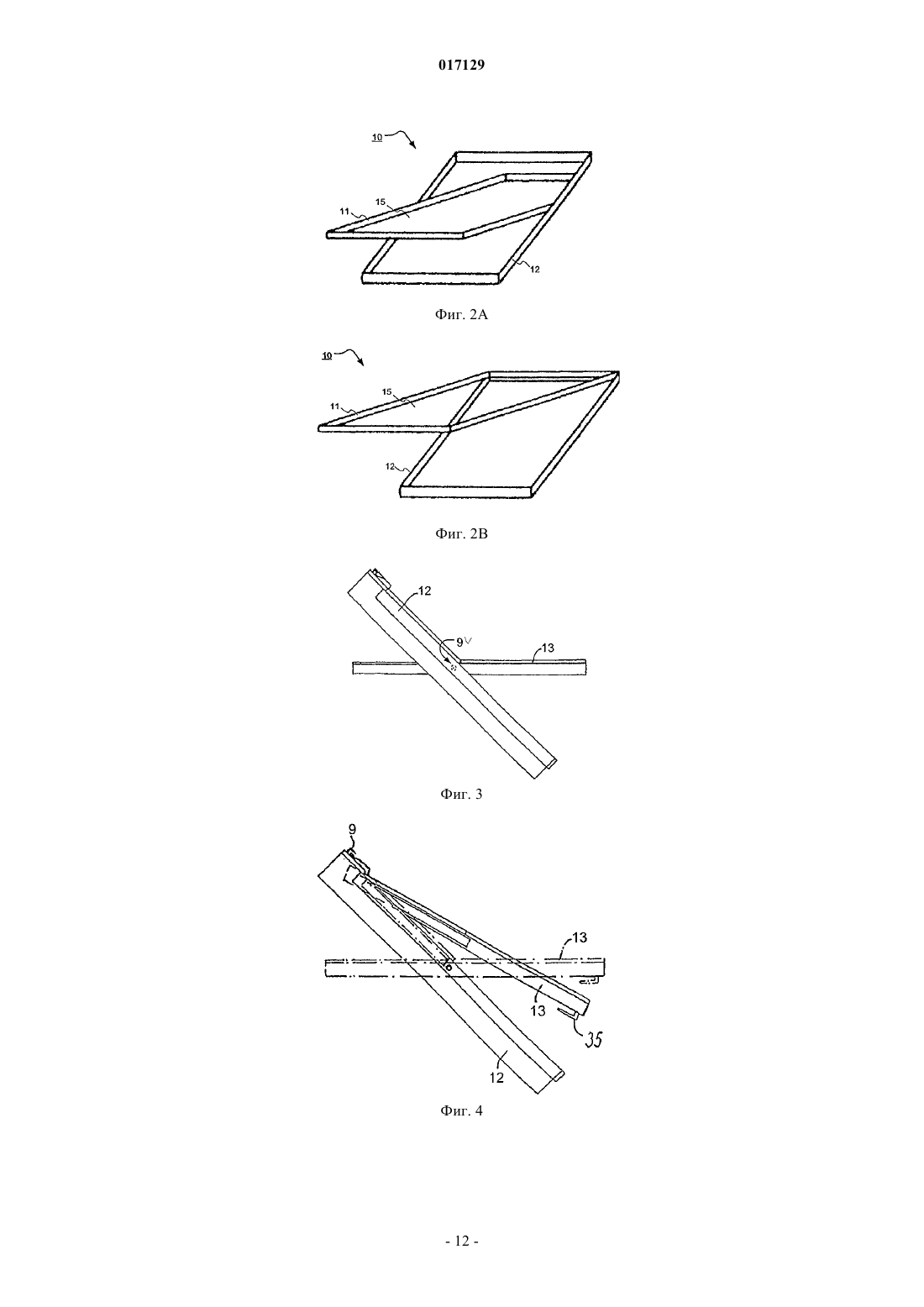

19. Устройство по п.15, в котором закрывающее приспособление (11) включает подвижную створку (13) с горизонтальными верхним и нижним элементами (1, 2) и соединяющими их параллельными боковыми элементами (3, 4), которая установлена по меньшей мере на одном шарнире (9) в главной раме (12) и включает верхний и нижний элементы (5, 6) и соединяющие их боковые элементы (7, 8), а магнитные средства (20) соединены по меньшей мере с одним из указанных горизонтальных верхних и нижних элементов (1, 2) или по меньшей мере с одним из указанных параллельных боковых элементов (3, 4) створки (13).
20. Устройство по п.1, в котором в указанном закрывающем приспособлении (11) имеется вентиляционный канал (81) с поворотным затвором (83) для открывания/закрывания вентиляционного канала.
21. Устройство по п.20, в котором затвор (83) соединен с ручкой (36), так что вентиляционный канал (81) может быть открыт при отжатии ручки (36) оператором и закрыт при прижатии ручки (36) оператором.
22. Устройство по п.20 или 21, в котором закрывающее приспособление (11) зафиксировано относительно главной рамы (12), а затвор (83) находится в положении, в котором вентиляционный канал (81) закрыт, когда ручка (36) находится в крайнем прижатом положении.
23. Устройство по п.22, в котором
затвор (83) выполнен с возможностью открытия вентиляционного канала (81), а закрывающее приспособление (11) выполнено с возможностью сохранения зафиксированного положения относительно главной рамы (12), когда пользователь отжимает ручку (36) и перемещает ее из крайнего прижатого положения в промежуточное положение,
затвор (83) выполнен с возможностью закрытия вентиляционного канала (81), а закрывающее приспособление (11) выполнено с возможностью сохранения зафиксированного положения относительно главной рамы (12), когда пользователь прижимает ручку (36) и перемещает ее из промежуточного положения в крайнее прижатое положение.
24. Устройство по п.23, в котором
затвор (83) выполнен с возможностью сохранения открытого положения вентиляционного канала (81), а закрывающее приспособление (11) выполнено с возможностью расфиксации относительно главной рамы (12), когда пользователь отжимает ручку (36) и перемещает ее из промежуточного положения в крайнее отжатое положение;
затвор (83) выполнен с возможностью сохранения открытого положения вентиляционного канала (81), а закрывающее приспособление (11) выполнено с возможностью фиксации относительно главной рамы (12), когда пользователь прижимает ручку (36) и перемещает ее из крайнего отжатого положения в промежуточное положение.

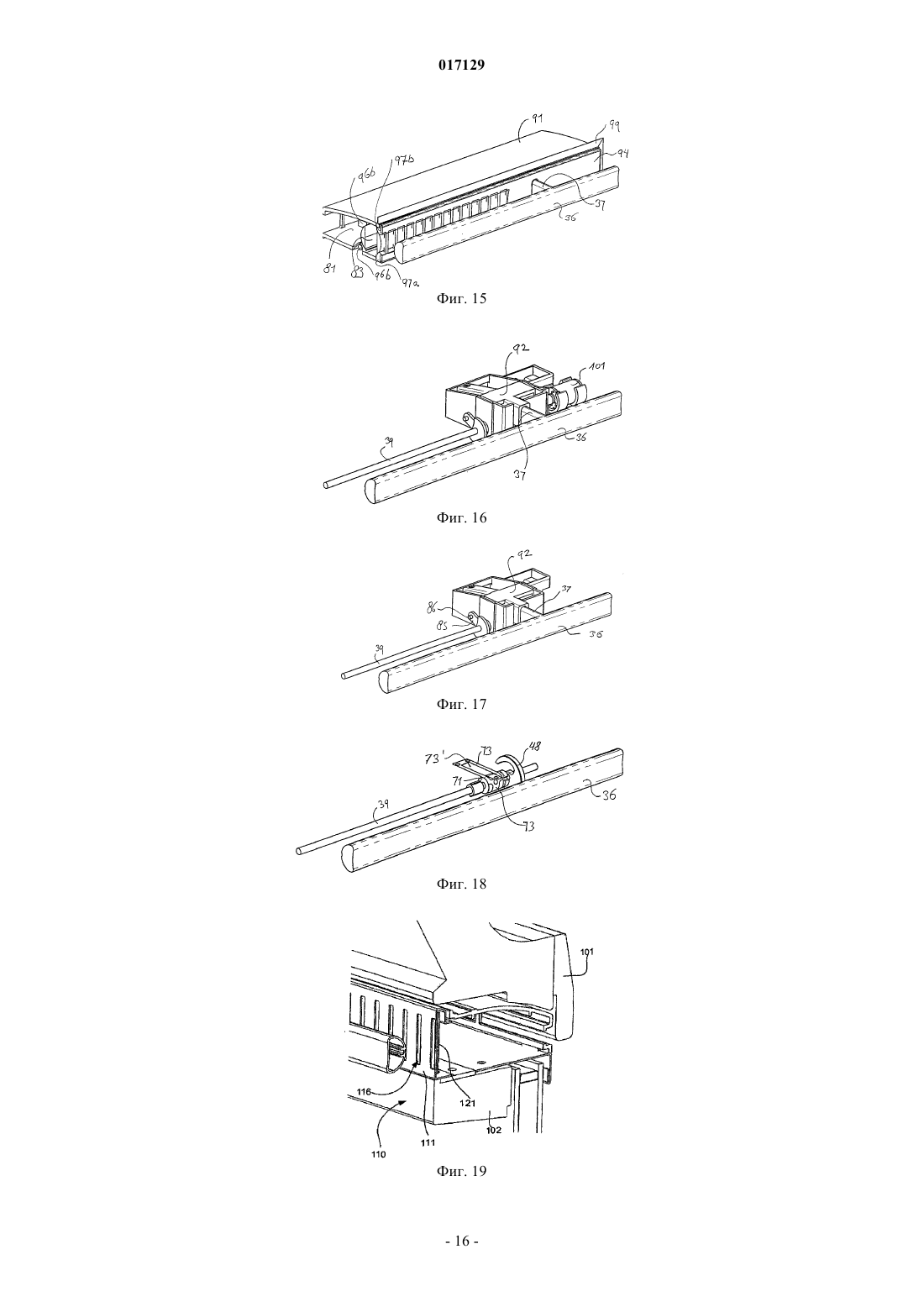

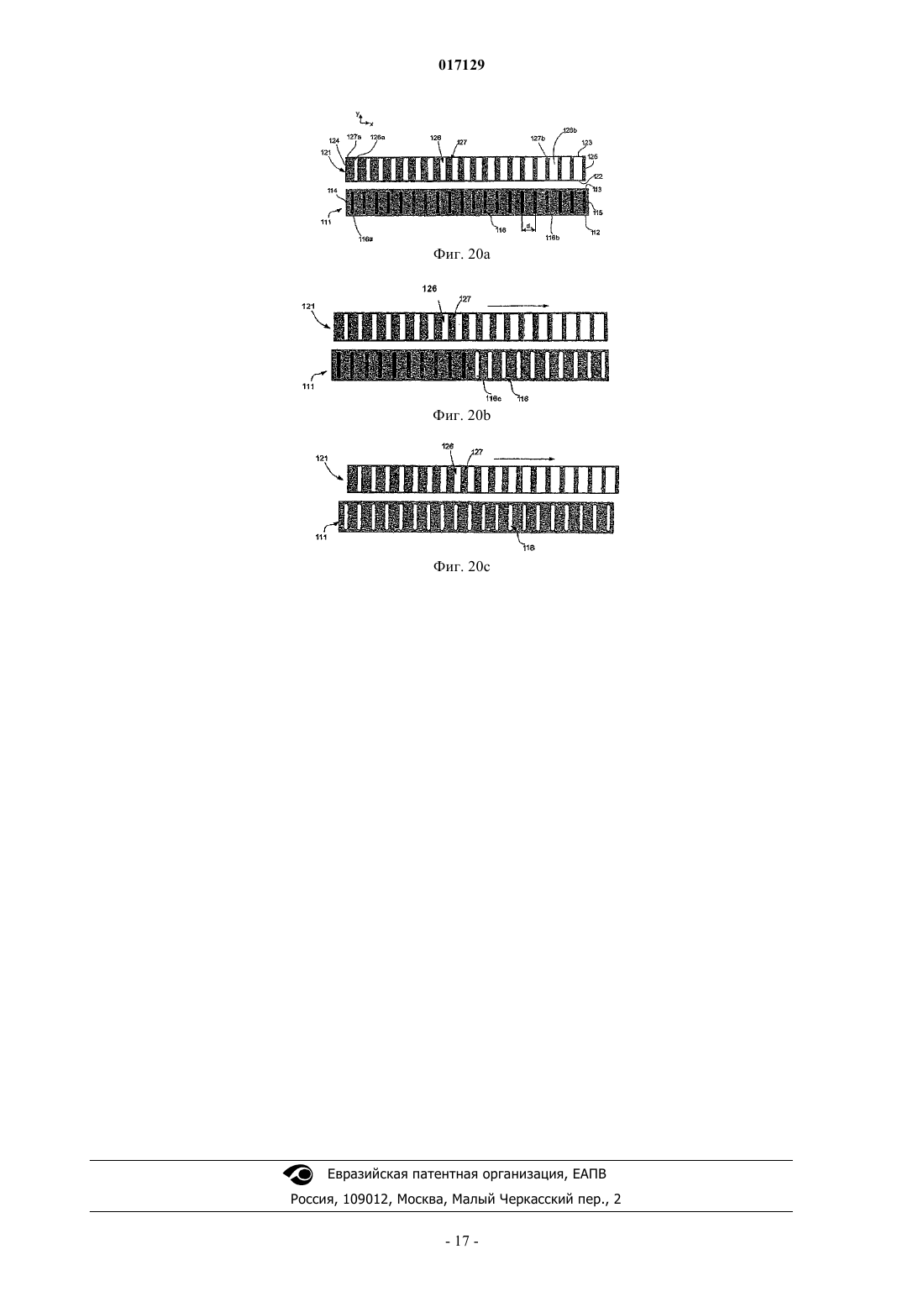

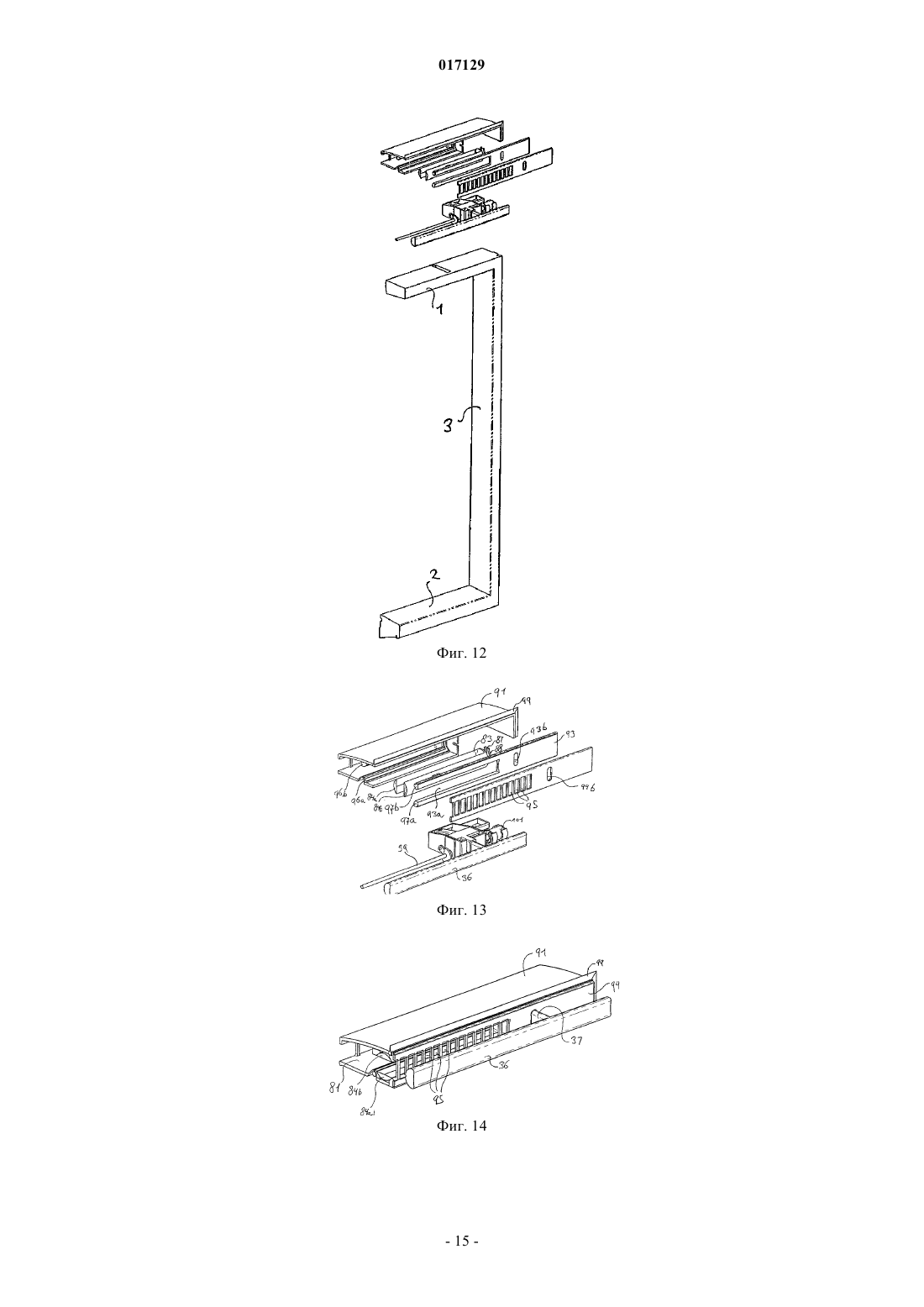

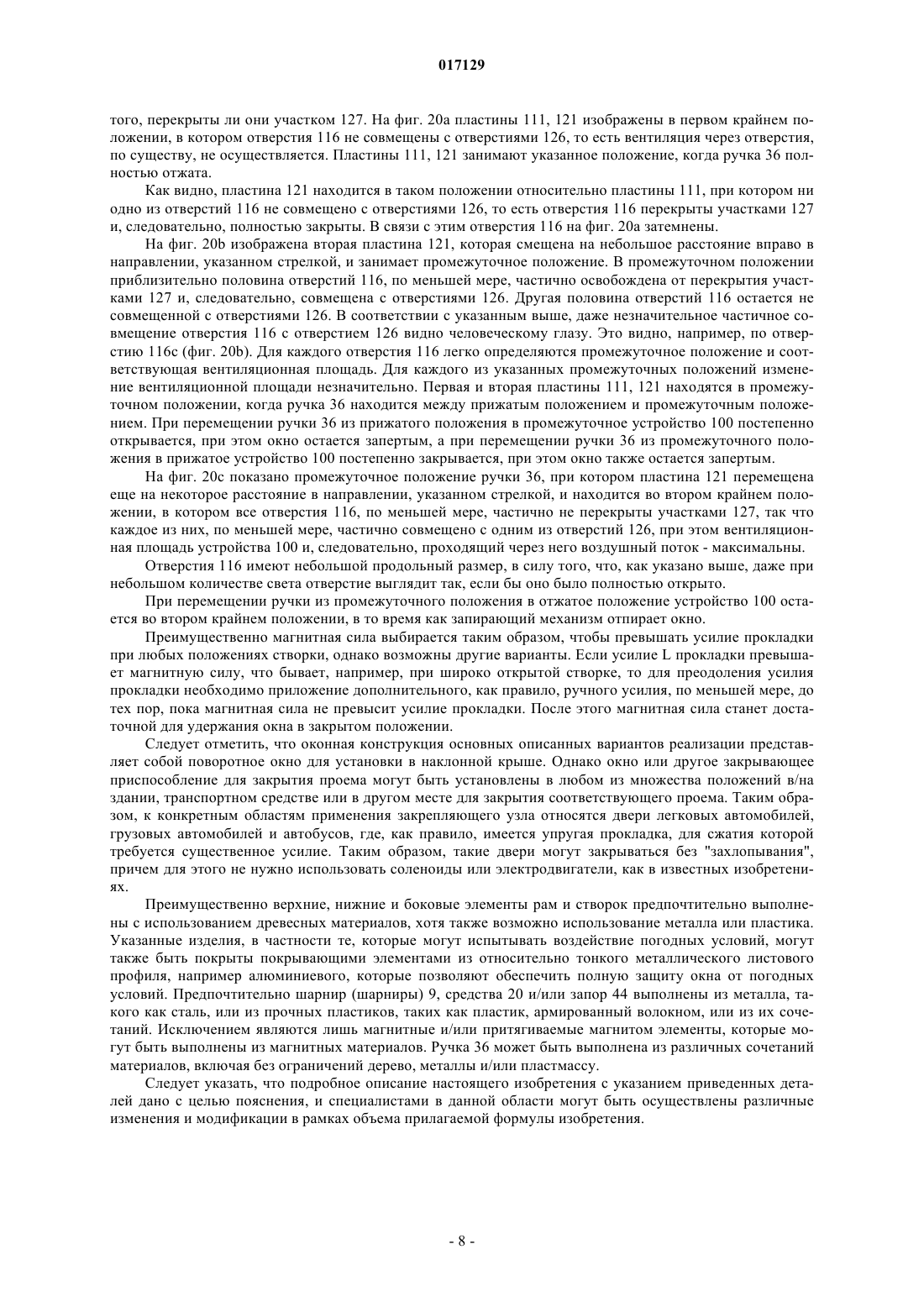

25. Устройство по п.1, в котором закрывающее приспособление (11) содержит вентиляционный канал (81), который может быть открыт и закрыт с помощью вентиляционного устройства (110), включающего первую пластину (111) с первой группой отверстий (116) и вторую пластину (121) со второй группой отверстий (127), разделенных участками (127) перекрытия, причем пластины (111, 121) выполнены с возможностью скользящего перемещения друг относительно друга в первом направлении (х) между первым крайним положением, в котором все отверстия (116) совмещены с участками (127) перекрытия, а не с отверстиями (126), и вторым крайним положением, в котором все отверстия (116) первой группы, по меньшей мере, частично совмещены с отверстиями (126) второй группы.
26. Устройство по п.25, в котором вентиляционное устройство (110) соединено с ручкой (36) с возможностью взаимодействия, так что когда пользователь отжимает ручку (36), указанное вентиляционное устройство (110) перемещается во второе крайнее положение, а когда пользователь прижимает ручку (36), в первое крайнее положение.
27. Устройство по п.25, в котором при нахождении ручки (36) в прижатом положении закрывающее приспособление (11) зафиксировано относительно рамы (12), а вентиляционное устройство (110) находится в первом положении, в котором вентиляционный канал (81) закрыт.

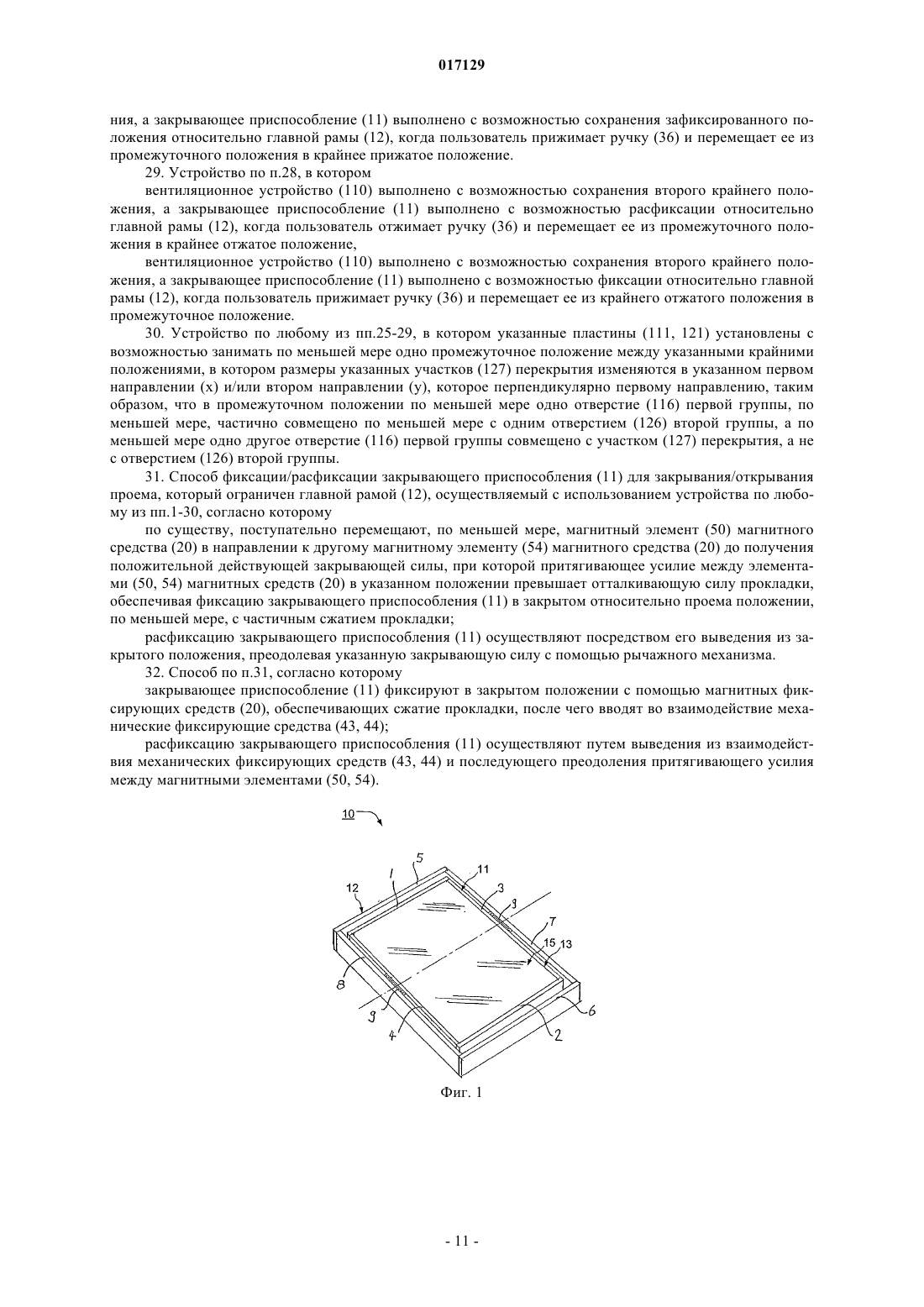

28. Устройство по п.27, в котором
вентиляционное устройство (110) выполнено с возможностью перехода во второе крайнее положение, а закрывающее приспособление (11) выполнено с возможностью сохранения зафиксированного положения относительно главной рамы (12), когда пользователь отжимает ручку (36) и перемещает ее из крайнего прижатого положения в промежуточное положение,
вентиляционное устройство (110) выполнено с возможностью выхода из второго крайнего положения, а закрывающее приспособление (11) выполнено с возможностью сохранения зафиксированного положения относительно главной рамы (12), когда пользователь прижимает ручку (36) и перемещает ее из промежуточного положения в крайнее прижатое положение.
29. Устройство по п.28, в котором
вентиляционное устройство (110) выполнено с возможностью сохранения второго крайнего положения, а закрывающее приспособление (11) выполнено с возможностью расфиксации относительно главной рамы (12), когда пользователь отжимает ручку (36) и перемещает ее из промежуточного положения в крайнее отжатое положение,
вентиляционное устройство (110) выполнено с возможностью сохранения второго крайнего положения, а закрывающее приспособление (11) выполнено с возможностью фиксации относительно главной рамы (12), когда пользователь прижимает ручку (36) и перемещает ее из крайнего отжатого положения в промежуточное положение.
30. Устройство по любому из пп.25-29, в котором указанные пластины (111, 121) установлены с возможностью занимать по меньшей мере одно промежуточное положение между указанными крайними положениями, в котором размеры указанных участков (127) перекрытия изменяются в указанном первом направлении (х) и/или втором направлении (у), которое перпендикулярно первому направлению, таким образом, что в промежуточном положении по меньшей мере одно отверстие (116) первой группы, по меньшей мере, частично совмещено по меньшей мере с одним отверстием (126) второй группы, а по меньшей мере одно другое отверстие (116) первой группы совмещено с участком (127) перекрытия, а не с отверстием (126) второй группы.
31. Способ фиксации/расфиксации закрывающего приспособления (11) для закрывания/открывания проема, который ограничен главной рамой (12), осуществляемый с использованием устройства по любому из пп.1-30, согласно которому
по существу, поступательно перемещают, по меньшей мере, магнитный элемент (50) магнитного средства (20) в направлении к другому магнитному элементу (54) магнитного средства (20) до получения положительной действующей закрывающей силы, при которой притягивающее усилие между элементами (50, 54) магнитных средств (20) в указанном положении превышает отталкивающую силу прокладки, обеспечивая фиксацию закрывающего приспособления (11) в закрытом относительно проема положении, по меньшей мере, с частичным сжатием прокладки;
расфиксацию закрывающего приспособления (11) осуществляют посредством его выведения из закрытого положения, преодолевая указанную закрывающую силу с помощью рычажного механизма.
32. Способ по п.31, согласно которому
закрывающее приспособление (11) фиксируют в закрытом положении с помощью магнитных фиксирующих средств (20), обеспечивающих сжатие прокладки, после чего вводят во взаимодействие механические фиксирующие средства (43, 44);
расфиксацию закрывающего приспособления (11) осуществляют путем выведения из взаимодействия механических фиксирующих средств (43, 44) и последующего преодоления притягивающего усилия между магнитными элементами (50, 54).

Текст
В изобретении предлагается устройство для фиксации/расфиксации закрывающего приспособления (11) для закрывания/открывания проема, который ограничен главной рамой(12). Устройство также содержит сжимаемую прокладку, расположенную между закрывающим приспособлением (11) и рамой (12), ограничивающей проем. Приспособление (11) и главная рама (12) содержат соответствующие элементы магнитных средств (20) для закрепления приспособления (11) в раме (12), причем указанные магнитные средства содержат два магнитных элемента, которые магнитно притягиваются друг к другу. Один элемент расположен на закрывающем приспособлении и может перемещаться оператором вместе с указанным закрывающим элементом в положение, в котором действуют силы магнитного притяжения, и в положение, в котором силы магнитного притяжения не действуют. Другой элемент расположен на главной раме. Когда закрывающее приспособление (11) зафиксировано в проеме, прокладка,по меньшей мере, частично сжата, а притягивающая сила между элементами магнитных средств превышает отталкивающее усилие прокладки. Закрывающее приспособление (11) может быть снабжено вентиляционным устройством. Торбен Аллесен Педерсен (DK) Можайский М.А. (RU) 017129 Настоящее изобретение относится к фиксирующим устройствам, например, поворотного окна или аналогичного закрывающего приспособления, а также к способам его фиксации, причем в предлагаемых устройствах и способах для фиксации такого закрывающего приспособления в неподвижной раме проема, например фиксации или расфиксации оконной створки в оконной раме, использована магнитная фиксирующая сила. Уровень техники Хорошо известны поворотные окна или другие закрывающие приспособления для закрытия проема,устанавливаемые в стенах, потолках или крышах зданий. Для предотвращения случайного открытия створки часто используют фиксирующий механизм, расположенный по меньшей мере на одной кромке оконной створки или другого закрывающего приспособления для закрытия проема. Известные фиксирующие системы для фиксации окон, дверей, дверей транспортных средств и т.п.,например, такие как описаны в ЕР 1445403 и WO 0196699, нередко содержат подвижной фиксатор (такой как защелка, запор и т.п.), для взаимодействия с фиксирующей пластиной, содержащей канавку, паз и т.п. для взаимодействия с фиксатором в закрытом положении. Для предотвращения взлома фиксатор часто содержит средства блокировки относительно фиксирующей пластины, которые могут быть выполнены в виде выступа или зубца и которые могут предназначаться для зацепления с частью фиксирующей пластины. Также известны фиксирующие механизмы, в которых для фиксации окна в закрытом положении поворотная ручка содержит фиксатор, установленный на шарнире с возможностью вхождения в зацепление с соответствующим выступом на оконной раме или створке для фиксации окна в закрытом положении (см., например, WO 03048487 или WO 02053863). Еще известен фиксирующий механизм наподобие WO 04063498, предназначенный, в частности,для запирания окна, двери и т.п. и содержащий базовую деталь; исполнительную деталь, которая соединена с базовой деталью с возможностью поворота; соединительную деталь, которая соединена с базовой деталью с возможностью поворота; и запор, который соединен с соединительной и исполнительной деталями с возможностью поворота,при этом указанная исполнительная деталь снабжена поворотной удлиненной ручкой, одна сторона которой обращена к ней. Фиксирующий механизм подобного рода также описан в датском патенте DK168406. Еще одно устройство, приводящее в действие запор и содержащее поворотный удлиненный управляющий рычаг,описано в ЕР 0792991. Однако конструкции указанных или подобных фиксирующих механизмов, известных из уровня техники, можно усовершенствовать с точки зрения эргономичности и/или других показателей, а также для предотвращения нежелательных результатов ручных манипуляций при работе. Нередко в известных конструкциях для введения в зацепление и фиксации или даже для расфиксации фиксирующих механизмов необходимы значительные физические усилия. В частности, это относится к оконным конструкциям,в которых между рамой и створкой или рамой и дверью имеется упруго сжимаемая герметичная уплотняющая прокладка. Такие прокладки могут требовать приложения значительных усилий и/или могут издавать звук, неприятный для пользователя. Следовательно, задачей настоящего изобретения является создание более простого в эксплуатации и эргономичного фиксирующего механизма. Раскрытие изобретения В соответствии с вышеизложенным задачей настоящего изобретения является создание закрывающего приспособления, такого как дверь или окно, обладающего улучшенными эргономическими характеристиками, в условиях частого открытия и закрытия с фиксацией в закрытом положении. По меньшей мере одна из этих задач может быть решена путем использования устройства по п.1 и способа по п.31 формулы изобретения и соответствующим зависимым пунктам, т.е. путем оборудования окна или другого закрывающего приспособления для закрытия/открытия проема магнитными фиксаторами и использования способа управления ими. Подобные фиксаторы облегчают закрытие/открытие и фиксацию. Подобные магнитные фиксаторы работают благодаря взаимодействию магнита с магнитной деталью (деталью, имеющей высокую магнитную проницаемость, или другим магнитом) с обеспечением попеременного надежного удержания и освобождения открываемой части, установленной в неподвижной раме, например оконной створки в неподвижной оконной раме. Закрывающее приспособление снабжено сжимаемой прокладкой. Магнитная притягивающая сила превышает отталкивающее усилие прокладки, так что создается закрывающая сила, благодаря чему пользователю не нужно прикладывать существенное усилие для сжатия прокладки. Для фиксации оконной или дверной створки в оконной или дверной раме кроме магнитных фиксаторов могут также иметься запирающие средства. Для преодоления действующей закрывающей силы может использоваться рычажный механизм. Другие задачи, особенности, преимущества и свойства предлагаемых в настоящем изобретении поворотного окна, исполнительных механизмов, фиксирующих и других следуют из подробного описания. Краткое описание чертежей Далее приведено подробное описание настоящего изобретения со ссылками на предпочтительные-1 017129 варианты реализации, показанные на чертежах, на которых: фиг. 1 схематично изображает изометрический вид варианта реализации поворотного окна в закрытом положении; фиг. 2 (2 А и 2 В) - изометрический вид варианта реализации по меньшей мере одного поворотного окна в открытом положении; фиг. 3 изображает вертикальную проекцию вида сбоку створки и рамы по продольному габариту предлагаемого варианта реализации; фиг. 4 - вертикальную проекцию вида сбоку створки и рамы по продольному габариту предлагаемого варианта реализации; фиг. 5 - изометрический вид в частично разобранном виде предлагаемого фиксирующего устройства в оконной конструкции; фиг. 6 - изометрический вид основных элементов фиксирующего устройства; фиг. 7 - вид сверху фиксирующего устройства согласно настоящему изобретению в закрытом положении; фиг. 8 - вид сверху фиксирующего устройства согласно настоящему изобретению в положении, при котором механический фиксирующий механизм расцеплен, а магнитная закрепляющая система находится в зацеплении; фиг. 9 - вид сверху фиксирующего устройства согласно настоящему изобретению в положении, при котором и механический фиксирующий механизм, и магнитные фиксирующие средства расцеплены; фиг. 10 иллюстрирует график зависимости силы от расстояния согласно настоящему изобретению; фиг. 11 изображает вид с разрезом фиксирующего устройства согласно еще одному варианту реализации изобретения; фиг. 12 - вид узла, показанного на фиг. 11, с пространственным разделением деталей; фиг. 13 - деталировку узла, показанного на фиг. 12; фиг. 14 - подробный вид в разрезе части узла, показанного на фиг. 11, на котором затвор вентиляционного канала находится в открытом положении; фиг. 15 - подробный вид в разрезе части узла, показанного на фиг. 11, на котором затвор вентиляционного канала находится в закрытом положении; фиг. 16 - вид устройства приведения в действие фиксирующего устройства, изображенного на фиг. 11 с приводным электродвигателем; фиг. 17 - вид устройства приведения в действие фиксирующего устройства, изображенного на фиг. 11, без приводного электродвигателя; фиг. 18 - вид механизма, находящегося внутри устройства, для приведения в действие, показанного на фиг. 17; фиг. 19 - вид с поперечным разрезом фиксирующего устройства согласно еще одному варианту реализации изобретения с вентиляционным устройством; фиг. 20 - вид сверху варианта реализации двух пластин вентиляционного устройства, изображенного на фиг. 19, в первом крайнем положении. Подробное описание изобретения Настоящее изобретение в целом относится к фиксирующим устройствам или системам закрывающих приспособлений, таких как окно, дверь, или автомобильная дверь, для закрытия проема, содержащим магнитный фиксатор. Подобный магнитный фиксатор, как правило, может содержать неподвижный и подвижный элементы для создания магнитного поля, такие как постоянные магниты или фиксаторы,которые взаимодействуют друг с другом для того, чтобы попеременно входить во взаимодействие с закрывающим приспособлением для закрытия проема и удерживать его в положении, в котором он закрывает указанный проем, и затем расфиксировать закрывающее приспособление с обеспечением возможности его перемещения с открытием проема. Изобретение также относится к общему комплекту из проема и закрывающего приспособления для его закрытия, такого как окно или дверь, причем указанный проем ограничен, по существу, неподвижной рамой, а закрывающее приспособление для закрытия проема выполнено подвижным, например в виде подвижной створки. Указанный комплект также содержит магнитный фиксатор для попеременной фиксации и расфиксации закрывающего приспособления в проеме, например для открытия и закрытия этого проема. На фиг. 1-4 показан комплект или устройство 10, состоящее из проема и закрывающего приспособления 11, причем проем ограничен рамой 12. Как показано на чертежах, согласно предпочтительному варианту реализации изобретения комплект 10 может включать открываемое окно 11, содержащее главную неподвижную раму 12, включающую верхний элемент 5, нижний элемент 6 и боковые элементы 7 и 8; открываемую створку 13, включающую верхний элемент 1, нижний элемент 2 и боковые элементы 3 и 4. Створка 13 удерживает оконное стекло 15, с которым она в соответствии с вариантами реализации,показанными на чертежах, образует закрывающее приспособление 11.-2 017129 Створка 13 шарнирно соединена с рамой 12 на шарнирах 9, которые расположены между боковыми элементами 3, 4 створки и боковыми элементами 7, 8 рамы и ось вращения которых, как показано на чертежах, может быть параллельна верхнему и нижнему элементам и при этом может проходить по верхнему или нижнему элементам или посредине (или в любом другом положении). Вместо указанных шарниров (или даже наряду с ними см. фиг. 4, описание которой приведено ниже) вращаемая створка 13 может быть шарнирно установлена на дополнительных приспособлениях 9 на верхнем или нижнем элементе рамы, на ее боковых элементах, вблизи этих элементов или параллельно им. В закрытом положении створка 13 и приспособление 11 ориентированы, по существу, параллельно раме 12 окна и расположены внутри нее. В закрытом положении фиксирующий механизм, варианты которого описаны ниже, обеспечивает взаимодействие створки 13 с рамой 12 для удержания створки 13 в зафиксированном положении относительно рамы 12. Следует отметить, что во многих предпочтительных вариантах реализации между рамой 12 и створкой 13 размещена упругая и предпочтительно периферическая прокладка (не показана). Когда створка находится в закрытом положении, происходит сжатие прокладки, что позволяет обеспечить герметичное уплотнение между рамой 12 и створкой 13. На фиг. 3 и 4 показаны схематичные виды сбоку оконного комплекта 10, выполненного в виде поворотного окна, в котором при нормальной эксплуатации створка 13 и приспособление 11 могут быть подвешены в верхней части рамы 12 и/или установлены с возможностью поворота вокруг центральной оси. Оба повернутых положения показаны пунктирными линиями на фиг. 4, а центральное повернутое положение показано сплошной линией на фиг. 3. В любом случае, приспособление 11 может функционировать в качестве поворотного окна, открываемого и закрываемого вручную ручкой 36 (фиг. 4) на внутренней стороне нижнего элемента створки. Следует отметить, что ручка 36 может иметь верхнее,нижнее или иное расположение. Для обеспечения возможности поворота оконной створки на большой угол (например, приблизительно на 90 или даже на 180) в требуемое открытое положение створка 13 может быть соединена с обеспечением возможности поворота с промежуточными шарнирами 9, которые нередко расположены точно посередине между верхним и нижним элементами 3 и 4 створки и боковыми элементами 7 и 8 рамы. Следует отметить, что при нормальной эксплуатации окна могут быть использованы как верхнеподвесные, так и центрально расположенные шарниры. Возможно также нижнее расположение шарниров или расположение шарниров на соответствующих верхних и нижних элементах 1, 2 и 5, 6. Ось вращения,по существу, центрального поворотного соединения лежит приблизительно посередине между верхним и нижним элементами, как показано на фиг. 3 и 4, а поворачивают окно известным способом, в частности,нередко используемым для поворота окон, расположенных в крыше. Следует отметить, что ручка 35, как показано на чертежах (см. фиг. 3 и 4), может быть расположена, по существу, горизонтально, т.е. в открытом положении параллельно верхним и/или нижним элементам 1, 2 и 5, 6 створки и рамы, на верхних элементах 1, 5 или вблизи них (не показано) или на нижних элементах 2, 6 или вблизи них (фиг. 3 и 4). Также следует отметить, что ручка 35 может быть расположена горизонтально в любом месте между верхними и нижними элементами. Возможен вариант, при котором ручка 35 (или подобный элемент) продольно расположена параллельно элементам 3, 4 и 7, 8 вблизи сторон 3, 7 или 4, 8 (два последних варианта не показаны и, возможно, являются менее предпочтительными). Тем не менее, следует отметить, что указанные варианты могут иметь различные функциональные особенности или ограничения, которые не являются обязательными и не зависят от предпочтительного верхнего и/или нижнего горизонтального расположения ручки, показанного на чертежах и описанного выше. Ручка 35 может функционировать не только в качестве средства перемещения створки 13, обеспечивая ее попеременный перевод в открытое и закрытое положения, но также в качестве приводящего в действие механизма для попеременной фиксации и расфиксации фиксирующего устройства. В вариантах реализации, не показанных на чертежах, ручка может быть соединена с рамой 12 для приведения в действие фиксирующего устройства, однако при этом ручка теряет функцию перемещения оконной створки и приспособления 11 в открытое и закрытое положения. Первой особенностью нажимного/отжимного приспособления 35 является его взаимодействие по меньшей мерес одним фиксирующим устройством 20. Ниже приведено описание приспособления 35 со ссылками на фиг. 5-10 и более подробное описание устройств 20. В фиксирующем устройстве 20 используется магнитное поле. Ниже приведено более подробное описание устройства 20 со ссылками на фиг. 5-9. На фиг. 5-9 изображены магнитные фиксирующие устройства. По меньшей мере одно подобное устройство может быть размещено вдоль сторон рамы 12 в зависимости от размера и жесткости рамы 12 и створки 13. Изображенный предпочтительный вариант реализации содержит два подобных устройства. Каждое устройство может быть выполнено в виде магнитного фиксирующего устройства 20, содержащего магнитный элемент 50 и взаимодействующий с ним магнитный элемент 54, прикрепляемый (с помощью винтов, гвоздей, путем встраивания или другими средствами) к соответствующему неподвижному элементу рамы, например к верхнему 5 или нижнему 6 элементу. Крепежное приспособление, например, может иметь элемент 50, содержащий супермагнит в виде стержневого магнита 51, который выполнен из соединения неодима, железа и бора (Nd2Fe14B) или,-3 017129 по меньшей мере, содержит это соединение. Для получения U-образного магнитного элемента, оба полюса которого обращены в одну сторону, магнит 51 расположен на элементе 52, имеющем, по существу,L-образную форму и выполненном из магнитоактивного материала, такого как железо. Магнитное устройство 20 включает магнитный элемент 54 или подобный элемент, содержащий супермагниты, которые выполнены в виде стержневых магнитов 55 и расположены, по существу, на элементе 56, имеющем, по существу, L-образную форму и выполненном из магнитоактивного материала. Два магнитных элемента расположены таким образом, что противоположные полюса обращены друг к другу. Магнитные элементы 50, 54 предпочтительно встроены в слой пластика или подобного подходящего материала (не показано) толщиной несколько миллиметров. Таким образом, в закрытом состоянии обращенные друг к другу поверхности магнитных элементов 50, 54 разделены слоем пластика, т.е. средой с низкой магнитной проницаемостью. Благодаря этому предотвращен прямой контакт магнитных элементов 50, 54, что является важным свойством, так как при прямом контакте для их разделения требуется приложение избыточных сил. В пластике могут быть выполнены крепежные средства, такие как отверстия для винтов (не показаны). Неэффективно использование более слабых магнитов, взаимодействующих друг с другом (с возможностью их последующего разделения без приложения избыточной силы). Для получения закрывающей силы, превышающей отталкивающую силу сжатой прокладки, необходимо использовать супермагниты, притягивающая сила которых способна полностью сжать прокладку (ср. фиг. 10). Как описано ниже, отверстие 43 или другое приемное приспособление для приема крюка соединено с рамным крепежным приспособлением 41 или с оконной рамой для приема фиксирующего крюка 44 и т.п. Отверстие 43 снабжено роликом 61, который взаимодействует с кулачком 48, подробное описание которого приведено ниже. Таким образом, магнитные элементы 50, 54 преодолевают отталкивающую силу прокладки и фиксируют приспособление 11, закрывая проем. Ниже приведено описание характерных особенностей предпочтительного варианта реализации устройства 20. В процессе эксплуатации из открытого положения фиксирующий элемент вручную перемещают в закрытое положение. Когда фиксирующий элемент примыкает к прокладке, сила притяжения между магнитными элементами 50, 54 (ср. фиг. 10) больше, чем отталкивающая сила прокладки при ее сжатии,и непосредственно примыкание фиксирующего элемента происходит автоматически или требует незначительного усилия. В данном варианте реализации закрывающее приспособление 11 в закрытом положении фиксируется, но не надежно, то есть если закрывающее приспособление является окном или дверью автомобиля, дома или другого строения, то оно может быть взломано. В предпочтительном варианте реализации действующая фиксирующая сила устройства (магнитная притягивающая сила за вычетом отталкивающей силы прокладки) относительно невелика и предпочтительно имеет величину, достаточную для того, чтобы при имеющихся производственных допусках гарантированно получать положительную закрывающую силу. Таким образом, усилие, необходимое для осуществления перевода приспособления 11 из закрытого положения в открытое, должно быть минимальным. Магнитная сила магнитного устройства 20 может надежно противодействовать открытию, то есть фиксировать створку в раме, или может быть ограничена (например, в зависимости от имеющихся материалов), обеспечивая более слабую фиксацию створки в раме. Следовательно, может быть использовано вспомогательное или альтернативное фиксирующее устройство, например крюк 44, как описано ниже. В любом случае, простота эксплуатации, фиксации и расфиксации может быть обеспечена за счет простого нажимно/отжимного принципа приведения в действие путем перемещения ручки 35 для сближения магнитных элементов 50, 54. Это упрощает общий набор манипуляций, осуществляемых пользователем для введения во взаимодействие и для выведения из взаимодействия, и/или улучшает общую эргономичность при открытии и/или закрытии закрывающего приспособления 11 относительно проема. Согласно предпочтительному варианту реализации положительное фиксирующее усилие весьма велико, хотя и не всегда достаточно для фиксации створки и предотвращения взлома. Рычажный механизм, приводимый в действие с помощью ручки 35 и содержащий по меньшей мере один кулачок 48 (в предпочтительном варианте реализации - два кулачка 48), помогает преодолевать фиксирующее усилие(фиг. 10), при необходимости перемещения закрывающего элемента из закрытого положения в открытое. Предпочтительно ручка 35 содержит по меньшей мере один соединительный элемент 37 (в данном случае - две элемента 37), посредством которого он соединен с кулачками 48 с возможностью взаимодействия. Как показано на фиг. 5-9, имеется по меньшей мере один зубчатый редуктор 38, который взаимодействует с удлиненным вращающимся валом 39 (в данном случае имеется два зубчатых редуктора 38). Зубчатые редукторы включают зубчатую рейку 65, которая прикреплена к элементу 37, и зубчатое колесо 66, которое установлено на валу 39. Указанные детали, в частности редуктор 38, могут быть присоединены к оконной створке гвоздями, винтами или другими соединительными средствами, такими как,например, удлиненные горизонтальные элементы 1 а или 2 а оконной створки, которые могут быть выполнены за одно целое или с верхними элементами 1 либо нижними элементами 2 или с возможностью отсоединения от них (см. описание, приведенное выше). Элементы 37 расположены с возможностью поступательного перемещения вперед и назад (например, могут телескопически выдвигаться и телескопи-4 017129 чески складываться) внутри редукторов 38 (см. направления, указанные стрелками на фиг. 5) соответственно при нажатии или отжатии ручки 35. Вал 39 может быть установлен в приемной канавке или аналогичном желобе, сформированном в элементе 1 а или 2 а. Кулачки 48 установлены на противоположных концах вала 39 или вблизи них и вращаются синхронно с ним. В закрытом положении (фиг. 7) кулачок 48 примыкает к ролику 61 в самой низкой точке профиля кулачка. К этой части кулачков 48 также примыкает крюк 44. В закрытом положении крюк 44 взаимодействует с отверстием 43 с обеспечением надежной фиксации закрывающего приспособления в раме. Следует отметить, что согласно настоящему изобретению для дублирования или собственно фиксации может быть использовано вспомогательное фиксирующее устройство, например, если магнитное устройство 20 не создает достаточного усилия для фиксации закрывающего приспособления в закрытом положении (а создает достаточное усилие, например, лишь для его закрепления). Как показано на фиг. 5,6, 8 и 9, магнитное устройство 20 может быть использовано со вспомогательным фиксирующим устройством, в частности с запором или крюком 44. Таким образом, может быть образована надежная комбинация: удерживающее устройство плюс фиксирующее устройство. Вспомогательное фиксирующее устройство или механизм 44 может быть выполнено за одно целое с кулачком 48, кроме того, существует возможность прикрепления к удлиненному валу (не показан) по меньшей мере одного кронштейна или крюка. Таким образом, для фиксации створки с целью предотвращения нежелательного открытия управление запором 44 может осуществляться стандартными средствами при условии, что запор 44 выполнен с возможностью вхождения в углубление, или отверстие, 43, которое соединено с рамой 12 или находящееся внутри рамы 12, например, внутри верхнего элемента 5 и/или нижнего элемента 6 (или внутри соответствующего бокового элемента 7 или 8). Следует отметить, что в некоторых случаях между крюком 44 и отверстием 43 необходимо выполнить зазор, так чтобы взаимодействие крюка с отверстием происходило лишь в случае преодоления фиксирующей силы, например, при попытке взлома. Таким образом, благодаря наличию зазора при нормальной эксплуатации механической запирающей системы не требуется преодолевать сопротивления запора. В другом варианте во избежание стука или шума при движении закрывающего элемента, например, под действием ветра, зазора между крюком 44 и отверстием может не быть. При этом усилие взаимодействия между крюком 44 и отверстием 43 относительно невелико, так что рычажный механизм остается простым в эксплуатации. Таким образом, система будет более приемлемой с точки зрения эргономичности, то есть будет требовать приложения меньших ручных усилий для открытия и закрытия. Следует отметить, что если в качестве уплотняющего элемента между рамой и створкой использована уплотняющая прокладка (не показана), нередко для ее надлежащего и полного сжатия для обеспечения герметичного закрытия к фиксирующему механизму и/или посредством этого механизма, такого как магнитное фиксирующее устройство 20, как описано выше, нужно приложить значительные усилия. В закрытом положении действующая в обратном направлении отталкивающая сила упруго сжатой прокладки, которая сопротивляется закрытию, или, иными словами, стремится вернуть створку в открытое положение, полностью уравновешена магнитной притягивающей силой, действующей между элементами 50, 54, так что механический замок, включающий, например, запор 44, предпочтительно ни в какое время не нагружен усилием, созданным сжатой прокладкой. При работе магнитный замок первоначально преодолевает давление прокладки, а затем, когда створка с помощью магнита закреплена в закрытом положении, запор 44 (если таковой используется) может взаимодействовать с отверстием 43. При открытии створки имеет место обратный порядок, при котором запор 44 может быть выведен из взаимодействия с отверстием 43, в то время как магнитные фиксирующие средства остаются под воздействием открывающей силы прокладки, с которой последняя действует на створку. После вывода запора из взаимодействия с отверстием преодолевается закрывающая сила. Профиль кулачка 48 за счет рычажного эффекта обеспечивает значительное усиление (отжимного) усилия, прикладываемого пользователем к ручке 35. Следовательно, усилие, которое пользователь должен приложить к ручке для попеременной фиксации и расфиксации створки, очень мало, что улучшает эргономичность. Очевидно, что могут быть использованы другие рычажные механизмы с кулачком или без него, такие как, например, механизм с удлиненным валом 39, действующим в качестве синхронизирующего вала между двумя зубчатыми рейками, края которых воздействуют на раму, причем одна из реек с помощью соединительных элементов соединена с ручкой, а другая соединена с толкателем. На фиг. 8 изображено устройство в полуразомкнутом состоянии, в котором кулачок воздействует на ролик 61 для остаточного фиксирующего усилия, а на фиг. 9 изображено устройство в открытом положении, в котором фиксирующее усилие уже не действует. График взаимозависимости действующей магнитной силы и силы действия прокладки показан на фиг. 10. На этом графике линия L силы действия прокладки изображена пунктирной, а линия магнитной силы - сплошной. Ось абсцисс показывает расстояние открытия проема, слева от точки А, которая обозначает нулевое расстояние (т.е., по существу, нулевое расстояние между створкой и рамой), и до точки В, в которой сила действия прокладки падает до нуля, что соответствует открытому положению проема(то есть прокладка выходит из контакта со створкой). Ось ординат показывает величину силы. Точка U-5 017129 обозначает максимальную силу, с которой прокладка препятствует закрытию и которая может быть определена эмпирическим путем. Точка V обозначает величину закрывающей силы магнита. Магнит 20 предпочтительно выбирают таким образом, чтобы его закрывающая сила была, по меньшей мере, равна силе действия прокладки или преимущественно немного превосходила силу действия прокладки (в противном случае прокладка преодолеет малую закрывающую силу магнита и откроет проем). Результирующая закрывающая сила показана точечной линией, а эффективная сила закрытия окна обозначена точкой W. На фиг. 11-18 показан еще один предпочтительный вариант реализации изобретения, в котором рейка рычажного механизма, предназначенная для преобразования поступательного перемещения ручки 35 во вращательное перемещение кулачка 48, заменена установленным на вал 39 барабаном 71 (фиг. 18). Два гибких удлиненных элемента 73 огибают барабан 71 и отходят от него в противоположных направлениях. Концы элементов 73 закреплены на барабане 71, например, путем загиба их краев (не показано),которые вставлены в осевые пазы (не показаны) барабана 71. Элементы 73 могут быть образованы одним куском материала, который приблизительно посередине его длины прикреплен к барабану. Элементы 73 могут быть выполнены из различных подходящих материалов, например, таких, которые обычно используются в элементах высокоточных приводов, таких как тросы, корды, кабели, шнуры, ленты, пояса, ремни, цепи, или их сочетаний. Предпочтительно элементы 73 выполнены из полосы стеклоткани. Другие края элементов 73 прикреплены к одному по меньшей мере из двух элементов 37 и немного натянуты,так что между ручкой 35 и валом 39 отсутствует зазор или он незначителен. Одна часть указанных элементов 73 образована путем вырезания в листе отверстия в виде полосы,направленной в поперечном направлении, а другой элемент образован путем срезания по краям листа двух участков в виде полос, направленных в поперечном направлении. Ширина образованного отверстия 73 между двумя поперечными наружными участками немного больше ширины образованного срезанием поперечного участка листа, так что обеспечено прохождение указанного поперечного участка листа через отверстие между двумя поперечными наружными частями другого гибкого удлиненного элемента. В данном варианте реализации створка 11 в элементе 1, где также размещен рычажный механизм,имеет вентиляционный канал 81. Канал 81 соединяет переднюю и заднюю стороны створки 11 и может быть открыт или закрыт с помощью затвора 83 вентиляционного канала. Внешняя поверхность затвора 83 имеет форму цилиндра с удаленной центральной частью. Удаленная часть образует проход для воздуха, ограниченный с двух сторон двумя боковинами 84 а и 84b, поперечные сечения которых имеют форму сегментов окружности. Радиус кривизны наружной поверхности боковин 84 а и 84b, по существу, соответствует расстоянию между указанной наружной поверхностью и осью, вокруг которой вращается затвор и которая установлена поперек вентиляционного канала. Криволинейные наружные поверхности боковин 84 а и 84b взаимодействуют с направленными вдоль затвора 83 задней нижней прокладкой 96 а, задней верхней прокладкой 96b, передней нижней прокладкой 97 а и передней верхней прокладкой 97b с обеспечением герметизации. Прокладки 96 а, 96b, 97a,97b могут быть выполнены в виде густых щеток, полос пенопласта, металлических или пластиковых полос, которые плотно сопрягаются с планками. Затвор 83 может поворачиваться вокруг своей продольной оси между открытым (фиг. 14) и закрытым (фиг. 15) положениями. Для этого имеется вал 39, совместно с которым вращается рычаг 85. Из свободного края рычага 85 вблизи его свободного конца выступает стержень 86. Стержень 86 взаимодействует с радиальным пазом 87 пластины 88, прикрепленной к затвору 83. Таким образом, затвор 83 взаимодействует с ручкой 36, что позволяет пользователю открывать канал 81 путем отжатия ручки и закрывать канал путем нажатия на ручку 36. Рычаг 89 и радиальный паз расположены таким образом, что затвор 83 зафиксирован, когда ручка 36 полностью прижата. Приспособление 11 в таком положении ручки 36 фиксируется относительно рамы 12. При осуществлении первой фазы перемещения ручки 36 из прижатого положения в промежуточное приспособление 11 (створка) зафиксировано относительно рамы 12, в то время как затвор 83 открывается. Промежуточное положение (не показано) может находиться в любой точке между полностью прижатым и полностью отжатым положениями ручки 36. В предпочтительном варианте промежуточное положение находится немного ближе к полностью прижатому положению, чем к полностью отжатому положению. Когда пользователь нажимает на ручку 36, переводя ее из промежуточного положения в прижатое положение, затвор 83 перемещается обратно в закрытое положение. Когда пользователь отжимает ручку 36 из промежуточного положения в отжатое положение, затвор 83 остается в открытом положении, а приспособление 11 расфиксируется относительно рамы 12 и окно может быть открыто пользователем. Когда пользователь нажимает на ручку 36, переводя ее из выдвинутого положения в прижатое положение, происходит фиксация приспособления 11 относительно рамы. Приводящий в действие механизм и вентиляционное устройство размещены в удлиненном полом корпусе 91, установленном на верхней части элемента 1 створки 11. Спереди полого корпуса установлена внутренняя накладная пластина 93, в которой имеется большой паз 93 а, к которому примыкают про-6 017129 кладки 97 а и 97b. В пластине 93 также имеется овальное отверстие 93b, через которое проходит элемент 37. На пластине 93 установлена наружная накладная пластина 94. В пластине 94 выполнен ряд небольших пазов 95, которые перекрывают паз 93 а внутренней накладной пластины. Указанные небольшие пазы разделены узкими перегородками, обеспечивая проход воздуха через большую площадь. От кромок пластины 94 отходит прокладка 99 для уплотнения стыка с оконной рамой 10. Приводящий в действие механизм может содержать привод 101, который соединен с валом 39 с возможностью взаимодействия для облегчения закрытия вентиляционного механизма. Привод 101 также может независимо от ручки работать по командам дистанционного управляющего устройства (не показано). Согласно еще одному варианту реализации (не показан) привод с зубчатыми редукторами может использоваться в сочетании с вентиляционным каналом и вращающимся затвором вентиляционного канала. На фиг. 19 показано подробное изображение оконного фиксирующего устройства, связанного с рамой 101 и створкой 102 согласно еще одному варианту реализации изобретения. В створке установлено вентиляционное устройство 100 с обеспечением прохождения воздуха в обоих направлениях при нахождении вентиляционного устройства в вентилирующем положении. Фиксирующее устройство с устройством 100 может быть установлено не только в окне, но и в любом подходящем элементе конструкции здания, например в двери. Вентиляционное устройство 100 содержит две пластины 111 и 121, первая из которых неподвижно соединена со створкой 102. Первая пластина 111 содержит первую группу отверстий 116, которые выполнены в форме поперечных щелей. Вторая пластина 121 с помощью соответствующих направляющих средств, в которых размещены ее продольные боковые кромки 122 и 123 (ср. фиг. 20), соединена с пластиной 111 с возможностью скольжения. Кроме того, устройство 100 посредством рычажного механизма(не показан) соединено с ручкой 36 с возможностью механического взаимодействия. Указанные рычажные средства соединены с пластиной 121. Как показано на фиг. 20 а, пластина 111 представляет собой, по существу, прямоугольную пластину,выполненную из любого подходящего материала, например алюминия. Продольные кромки 112, 113 пластины 111 проходят вдоль оси х (в изображенном варианте реализации это продольная ось вентиляционного устройства), а поперечные кромки 114, 115 - вдоль оси у (перпендикулярно оси х, что в изображенном варианте реализации является поперечной осью вентиляционного устройства). В пластине 111 выполнена первая группа отверстий 116. Отверстия 116 имеют вытянутую форму и расположены в ряд в направлении оси х, по существу, от кромки 114 до кромки 115, а отверстия 116 проходят в направлении поперечной оси у, по существу, от кромки 112 до кромки 113. Расстояние между соседними отверстиями 116 обозначено d1. Отверстия также могут иметь прямоугольную, круглую или овальную форму. Отверстия могут быть получены любым подходящим способом, например вырублены в пластине. Во второй пластине 121 выполнена вторая группа отверстий 126, разделенных участками 127 перекрытия. В варианте реализации, изображенном на фиг. 3 а-3 с, все участки 127 имеют, по существу, прямоугольную форму, а ширина каждого последующего участка, начиная от кромки 124, уменьшается. В результате такой конструкции площадь отверстий 126 при удалении от левой кромки в направлении правой увеличивается. В изображенном варианте реализации участки 127 выполнены таким образом, что в первом крайнем положении (фиг. 20 а) все отверстия 116 перекрыты. Иными словами, участки 127 пластины 121 находятся в положении, соответствующем расстоянию d1 между отверстиями пластины 111. Однако пластины также могут быть выполнены таким образом, что некоторые отверстия первой пластины не перекрываются ни в одном из положений вентиляционного устройства. Кроме того, следует отметить, что все указания направлений, такие как "правый", "левый", "верхний", "нижний" и т.д., являются условными. Вентиляционное устройство может быть установлено в оконной конструкции любым подходящим способом. В процессе управления устройством 100 пластина 121 перемещается в продольном направлении х. На фиг. 20 а отмечены два произвольных отверстия 116 а и 116b пластины 111. В изображенном закрытом положении эти отверстия перекрыты участками 127 а и 127b соответственно. При перемещении пластины 121 на небольшое расстояние влево отверстие 116b освобождается от перекрытия участком 127b и совмещается с отверстием 126b. В этом положении отверстие 126 а по-прежнему перекрыто участком 127 а. При дальнейшем перемещении пластины 121 отверстие 116 а также освобождается от перекрытия соответствующим участком 127 а и совмещается с отверстием 126 а. По достижении этого положения вентиляционная площадь, которая образовывается при совмещении отверстий 116 и 126, максимальна и равна общей площади отверстий 116. Функционирование устройства 100 далее будет описано более подробно со ссылками на фиг. 20 а-20 с. На фиг. 20 а-20 с устройство 100 расположено в окне или в другом элементе здания так, что пластина 111 обращена к внутренней части здания, а снаружи через отверстия 116, не закрытые участками 127 пластины 121, проходит свет. В верхней части на фиг. 20 а-20 с изображена пластина 121. В нижней части изображена пластина 111, за которой расположена пластина 121, причем некоторые отверстия затемнены в зависимости от-7 017129 того, перекрыты ли они участком 127. На фиг. 20 а пластины 111, 121 изображены в первом крайнем положении, в котором отверстия 116 не совмещены с отверстиями 126, то есть вентиляция через отверстия,по существу, не осуществляется. Пластины 111, 121 занимают указанное положение, когда ручка 36 полностью отжата. Как видно, пластина 121 находится в таком положении относительно пластины 111, при котором ни одно из отверстий 116 не совмещено с отверстиями 126, то есть отверстия 116 перекрыты участками 127 и, следовательно, полностью закрыты. В связи с этим отверстия 116 на фиг. 20 а затемнены. На фиг. 20b изображена вторая пластина 121, которая смещена на небольшое расстояние вправо в направлении, указанном стрелкой, и занимает промежуточное положение. В промежуточном положении приблизительно половина отверстий 116, по меньшей мере, частично освобождена от перекрытия участками 127 и, следовательно, совмещена с отверстиями 126. Другая половина отверстий 116 остается не совмещенной с отверстиями 126. В соответствии с указанным выше, даже незначительное частичное совмещение отверстия 116 с отверстием 126 видно человеческому глазу. Это видно, например, по отверстию 116 с (фиг. 20b). Для каждого отверстия 116 легко определяются промежуточное положение и соответствующая вентиляционная площадь. Для каждого из указанных промежуточных положений изменение вентиляционной площади незначительно. Первая и вторая пластины 111, 121 находятся в промежуточном положении, когда ручка 36 находится между прижатым положением и промежуточным положением. При перемещении ручки 36 из прижатого положения в промежуточное устройство 100 постепенно открывается, при этом окно остается запертым, а при перемещении ручки 36 из промежуточного положения в прижатое устройство 100 постепенно закрывается, при этом окно также остается запертым. На фиг. 20 с показано промежуточное положение ручки 36, при котором пластина 121 перемещена еще на некоторое расстояние в направлении, указанном стрелкой, и находится во втором крайнем положении, в котором все отверстия 116, по меньшей мере, частично не перекрыты участками 127, так что каждое из них, по меньшей мере, частично совмещено с одним из отверстий 126, при этом вентиляционная площадь устройства 100 и, следовательно, проходящий через него воздушный поток - максимальны. Отверстия 116 имеют небольшой продольный размер, в силу того, что, как указано выше, даже при небольшом количестве света отверстие выглядит так, если бы оно было полностью открыто. При перемещении ручки из промежуточного положения в отжатое положение устройство 100 остается во втором крайнем положении, в то время как запирающий механизм отпирает окно. Преимущественно магнитная сила выбирается таким образом, чтобы превышать усилие прокладки при любых положениях створки, однако возможны другие варианты. Если усилие L прокладки превышает магнитную силу, что бывает, например, при широко открытой створке, то для преодоления усилия прокладки необходимо приложение дополнительного, как правило, ручного усилия, по меньшей мере, до тех пор, пока магнитная сила не превысит усилие прокладки. После этого магнитная сила станет достаточной для удержания окна в закрытом положении. Следует отметить, что оконная конструкция основных описанных вариантов реализации представляет собой поворотное окно для установки в наклонной крыше. Однако окно или другое закрывающее приспособление для закрытия проема могут быть установлены в любом из множества положений в/на здании, транспортном средстве или в другом месте для закрытия соответствующего проема. Таким образом, к конкретным областям применения закрепляющего узла относятся двери легковых автомобилей,грузовых автомобилей и автобусов, где, как правило, имеется упругая прокладка, для сжатия которой требуется существенное усилие. Таким образом, такие двери могут закрываться без "захлопывания",причем для этого не нужно использовать соленоиды или электродвигатели, как в известных изобретениях. Преимущественно верхние, нижние и боковые элементы рам и створок предпочтительно выполнены с использованием древесных материалов, хотя также возможно использование металла или пластика. Указанные изделия, в частности те, которые могут испытывать воздействие погодных условий, могут также быть покрыты покрывающими элементами из относительно тонкого металлического листового профиля, например алюминиевого, которые позволяют обеспечить полную защиту окна от погодных условий. Предпочтительно шарнир (шарниры) 9, средства 20 и/или запор 44 выполнены из металла, такого как сталь, или из прочных пластиков, таких как пластик, армированный волокном, или из их сочетаний. Исключением являются лишь магнитные и/или притягиваемые магнитом элементы, которые могут быть выполнены из магнитных материалов. Ручка 36 может быть выполнена из различных сочетаний материалов, включая без ограничений дерево, металлы и/или пластмассу. Следует указать, что подробное описание настоящего изобретения с указанием приведенных деталей дано с целью пояснения, и специалистами в данной области могут быть осуществлены различные изменения и модификации в рамках объема прилагаемой формулы изобретения. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Устройство для фиксации/расфиксации закрывающего приспособления (11) для закрывания/открывания проема, такого как оконный или дверной проем, который ограничен главной рамой (12),содержащее указанное закрывающее приспособление (11); указанную главную раму (12) и сжимаемую прокладку, расположенную между указанными закрывающим приспособлением (11) и главной рамой (12), причем закрывающее приспособление (11) и главная рама (12) содержат, каждый,соответствующие элементы (50, 54) магнитных средств (20) для фиксации указанного закрывающего приспособления (11) в главной раме (12), оба элемента (50, 54) магнитных средств создают магнитное поле, при этом один из этих элементов (50) расположен на главной раме (12), а другой элемент (54) установлен на закрывающем приспособлении (11) с возможностью перемещения пользователем вместе с закрывающим приспособлением (11) в закрытое положение, в котором действуют силы магнитного притяжения так, что когда закрывающее приспособление (11) зафиксировано в проеме, прокладка, по меньшей мере, частично сжата, а притягивающая сила между элементами (50, 54) магнитных средств на всех стадиях сжатия прокладки превышает отталкивающее усилие прокладки, и в открытое положение, в котором силы магнитного притяжения не действуют,отличающееся тем, что оно дополнительно содержит рычажный механизм для преодоления притягивающей магнитной силы между элементами (50, 54) магнитных средств (20) посредством выведения закрывающего приспособления (11) из закрытого положения. 2. Устройство по п.1, в котором в закрытом положении элементы (50, 54) магнитных средств разделены средой, имеющей низкую магнитную проницаемость. 3. Устройство по п.1, в котором по меньшей мере один из элементов (50, 54) магнитных средств включает постоянный магнит (51, 55), предпочтительно супермагнит, который выполнен из соединения неодима, железа и бора. 4. Устройство по п.1, в котором постоянные магниты (51, 55) выполнены в виде стержневых магнитов, которые для получения U-образного магнитного элемента, оба полюса которого обращены в одну сторону, расположены на элементе (52, 56), имеющем, по существу, L-образную форму и выполненном из магнитоактивного материала. 5. Устройство по п.3, в котором постоянный магнит (51, 55) или магнитный элемент (50, 54) встроены в материал с низкой магнитной проницаемостью. 6. Устройство по п.5, в котором среда с низкой магнитной проницаемостью, разделяющая два элемента, выполнена из материала, в который встроен постоянный магнит (51, 55) или магнитный элемент(50, 54). 7. Устройство по п.1, в котором рычажный механизм содержит ручку (36), соединенную с возможностью взаимодействия с вращающимся кулачком (48) и роликом (61). 8. Устройство по п.7, в котором рычажный механизм, включающий ручку (36) и кулачок (48), размещен на закрывающем приспособлении (11) и/или в закрывающем приспособлении (11). 9. Устройство по п.7, в котором рычажный механизм содержит зубчатый редуктор, включающий зубчатую рейку (65) и зубчатое колесо (66), предназначенный для преобразования поступательного перемещения ручки (36) во вращательное перемещение кулачка (48). 10. Устройство по п.7, в котором рычажный механизм содержит барабанное устройство, включающее два гибких удлиненных элемента (73, 73), один из концов которых на определенном расстоянии прикреплен к соединительному элементу (37), который в свою очередь прикреплен к ручке для синхронного перемещения с ней, а другие концы элементов (73) огибают барабан (71), который связан с кулачком (48) с возможностью взаимодействия для преобразования поступательного перемещения ручки (36) во вращательное перемещение кулачка (48). 11. Устройство по п.10, в котором два гибких удлиненных элемента образованы одним куском материала, который, по существу, посередине его длины прикреплен к барабану и огибает барабан так, что его свободные концы отходят в противоположных направлениях. 12. Устройство по п.11, в котором указанный кусок материала представляет собой лист, причем ширина образованного отверстия между двумя поперечными наружными участками предпочтительно больше ширины образованного срезанием поперечного участка листа, так что обеспечено прохождение указанного поперечного участка листа через отверстие между двумя поперечными наружными частями другого удлиненного гибкого элемента. 13. Устройство по любому из пп.10-12, в котором указанные удлиненные гибкие элементы выполнены из листа тканевого материала, предпочтительно из стеклоткани. 14. Устройство по п.13, дополнительно содержащее механические фиксирующие средства (43, 44) для фиксации закрывающего приспособления (11) в главной раме (12). 15. Устройство по п.14, выполненное с возможностью сжатия прокладки под действием магнитных-9 017129 фиксирующих средств (20) и затем ввода во взаимодействие механических фиксирующих средств (43,44) для фиксации закрывающего приспособления (11), а также с возможностью расфиксации механических фиксирующих средств (43, 44) и затем расфиксации магнитных фиксирующих средств (20) для расфиксации закрывающего приспособления (11). 16. Устройство по п.15, в котором механические фиксирующие средства (44) для фиксации указанного закрывающего приспособления (11) в главной раме (12) содержат запор (44). 17. Устройство по п.16, в котором запор (44) выполнен за одно целое с кулачком (48). 18. Устройство по п.7, в котором ролик (61) расположен в отверстии главной рамы (12). 19. Устройство по п.15, в котором закрывающее приспособление (11) включает подвижную створку(13) с горизонтальными верхним и нижним элементами (1, 2) и соединяющими их параллельными боковыми элементами (3, 4), которая установлена по меньшей мере на одном шарнире (9) в главной раме (12) и включает верхний и нижний элементы (5, 6) и соединяющие их боковые элементы (7, 8), а магнитные средства (20) соединены по меньшей мере с одним из указанных горизонтальных верхних и нижних элементов (1, 2) или по меньшей мере с одним из указанных параллельных боковых элементов (3, 4) створки(13). 20. Устройство по п.1, в котором в указанном закрывающем приспособлении (11) имеется вентиляционный канал (81) с поворотным затвором (83) для открывания/закрывания вентиляционного канала. 21. Устройство по п.20, в котором затвор (83) соединен с ручкой (36), так что вентиляционный канал (81) может быть открыт при отжатии ручки (36) оператором и закрыт при прижатии ручки (36) оператором. 22. Устройство по п.20 или 21, в котором закрывающее приспособление (11) зафиксировано относительно главной рамы (12), а затвор (83) находится в положении, в котором вентиляционный канал (81) закрыт, когда ручка (36) находится в крайнем прижатом положении. 23. Устройство по п.22, в котором затвор (83) выполнен с возможностью открытия вентиляционного канала (81), а закрывающее приспособление (11) выполнено с возможностью сохранения зафиксированного положения относительно главной рамы (12), когда пользователь отжимает ручку (36) и перемещает ее из крайнего прижатого положения в промежуточное положение,затвор (83) выполнен с возможностью закрытия вентиляционного канала (81), а закрывающее приспособление (11) выполнено с возможностью сохранения зафиксированного положения относительно главной рамы (12), когда пользователь прижимает ручку (36) и перемещает ее из промежуточного положения в крайнее прижатое положение. 24. Устройство по п.23, в котором затвор (83) выполнен с возможностью сохранения открытого положения вентиляционного канала(81), а закрывающее приспособление (11) выполнено с возможностью расфиксации относительно главной рамы (12), когда пользователь отжимает ручку (36) и перемещает ее из промежуточного положения в крайнее отжатое положение; затвор (83) выполнен с возможностью сохранения открытого положения вентиляционного канала(81), а закрывающее приспособление (11) выполнено с возможностью фиксации относительно главной рамы (12), когда пользователь прижимает ручку (36) и перемещает ее из крайнего отжатого положения в промежуточное положение. 25. Устройство по п.1, в котором закрывающее приспособление (11) содержит вентиляционный канал (81), который может быть открыт и закрыт с помощью вентиляционного устройства (110), включающего первую пластину (111) с первой группой отверстий (116) и вторую пластину (121) со второй группой отверстий (127), разделенных участками (127) перекрытия, причем пластины (111, 121) выполнены с возможностью скользящего перемещения друг относительно друга в первом направлении (х) между первым крайним положением, в котором все отверстия (116) совмещены с участками (127) перекрытия, а не с отверстиями (126), и вторым крайним положением, в котором все отверстия (116) первой группы, по меньшей мере, частично совмещены с отверстиями (126) второй группы. 26. Устройство по п.25, в котором вентиляционное устройство (110) соединено с ручкой (36) с возможностью взаимодействия, так что когда пользователь отжимает ручку (36), указанное вентиляционное устройство (110) перемещается во второе крайнее положение, а когда пользователь прижимает ручку(36), в первое крайнее положение. 27. Устройство по п.25, в котором при нахождении ручки (36) в прижатом положении закрывающее приспособление (11) зафиксировано относительно рамы (12), а вентиляционное устройство (110) находится в первом положении, в котором вентиляционный канал (81) закрыт. 28. Устройство по п.27, в котором вентиляционное устройство (110) выполнено с возможностью перехода во второе крайнее положение, а закрывающее приспособление (11) выполнено с возможностью сохранения зафиксированного положения относительно главной рамы (12), когда пользователь отжимает ручку (36) и перемещает ее из крайнего прижатого положения в промежуточное положение,вентиляционное устройство (110) выполнено с возможностью выхода из второго крайнего положе- 10017129 ния, а закрывающее приспособление (11) выполнено с возможностью сохранения зафиксированного положения относительно главной рамы (12), когда пользователь прижимает ручку (36) и перемещает ее из промежуточного положения в крайнее прижатое положение. 29. Устройство по п.28, в котором вентиляционное устройство (110) выполнено с возможностью сохранения второго крайнего положения, а закрывающее приспособление (11) выполнено с возможностью расфиксации относительно главной рамы (12), когда пользователь отжимает ручку (36) и перемещает ее из промежуточного положения в крайнее отжатое положение,вентиляционное устройство (110) выполнено с возможностью сохранения второго крайнего положения, а закрывающее приспособление (11) выполнено с возможностью фиксации относительно главной рамы (12), когда пользователь прижимает ручку (36) и перемещает ее из крайнего отжатого положения в промежуточное положение. 30. Устройство по любому из пп.25-29, в котором указанные пластины (111, 121) установлены с возможностью занимать по меньшей мере одно промежуточное положение между указанными крайними положениями, в котором размеры указанных участков (127) перекрытия изменяются в указанном первом направлении (х) и/или втором направлении (у), которое перпендикулярно первому направлению, таким образом, что в промежуточном положении по меньшей мере одно отверстие (116) первой группы, по меньшей мере, частично совмещено по меньшей мере с одним отверстием (126) второй группы, а по меньшей мере одно другое отверстие (116) первой группы совмещено с участком (127) перекрытия, а не с отверстием (126) второй группы. 31. Способ фиксации/расфиксации закрывающего приспособления (11) для закрывания/открывания проема, который ограничен главной рамой (12), осуществляемый с использованием устройства по любому из пп.1-30, согласно которому по существу, поступательно перемещают, по меньшей мере, магнитный элемент (50) магнитного средства (20) в направлении к другому магнитному элементу (54) магнитного средства (20) до получения положительной действующей закрывающей силы, при которой притягивающее усилие между элементами (50, 54) магнитных средств (20) в указанном положении превышает отталкивающую силу прокладки,обеспечивая фиксацию закрывающего приспособления (11) в закрытом относительно проема положении,по меньшей мере, с частичным сжатием прокладки; расфиксацию закрывающего приспособления (11) осуществляют посредством его выведения из закрытого положения, преодолевая указанную закрывающую силу с помощью рычажного механизма. 32. Способ по п.31, согласно которому закрывающее приспособление (11) фиксируют в закрытом положении с помощью магнитных фиксирующих средств (20), обеспечивающих сжатие прокладки, после чего вводят во взаимодействие механические фиксирующие средства (43, 44); расфиксацию закрывающего приспособления (11) осуществляют путем выведения из взаимодействия механических фиксирующих средств (43, 44) и последующего преодоления притягивающего усилия между магнитными элементами (50, 54).
МПК / Метки
МПК: E05C 19/16
Метки: способ, устройство, окна, фиксации
