Устройство для открывания створки окна

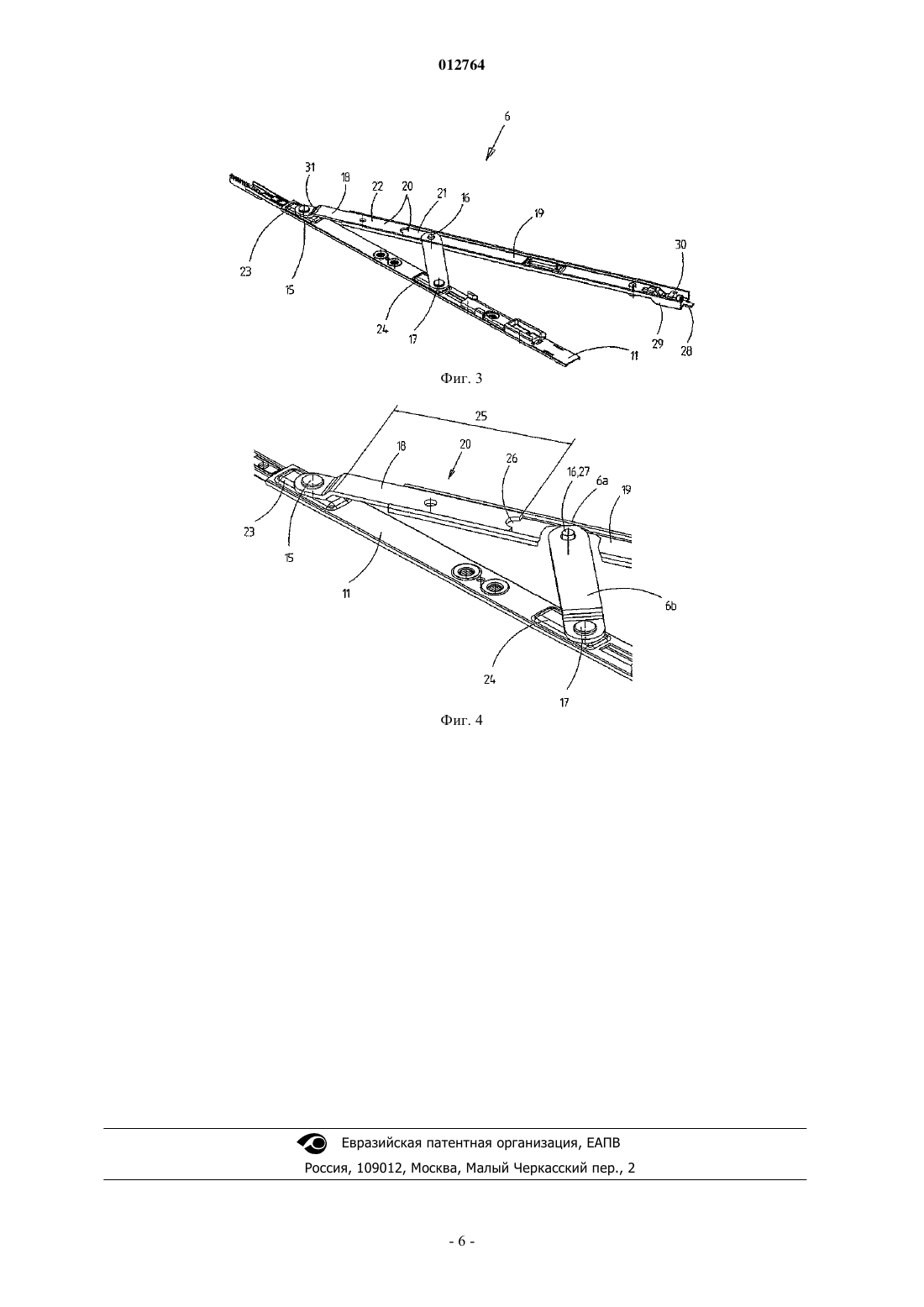

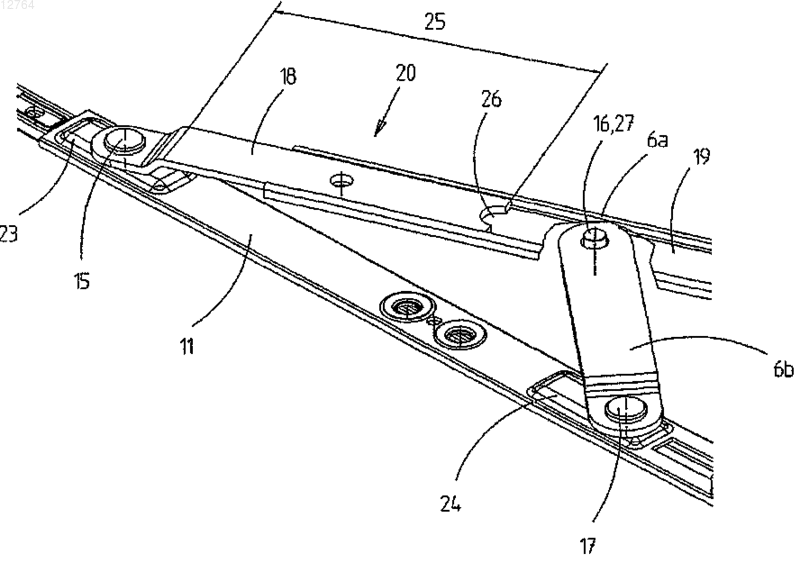

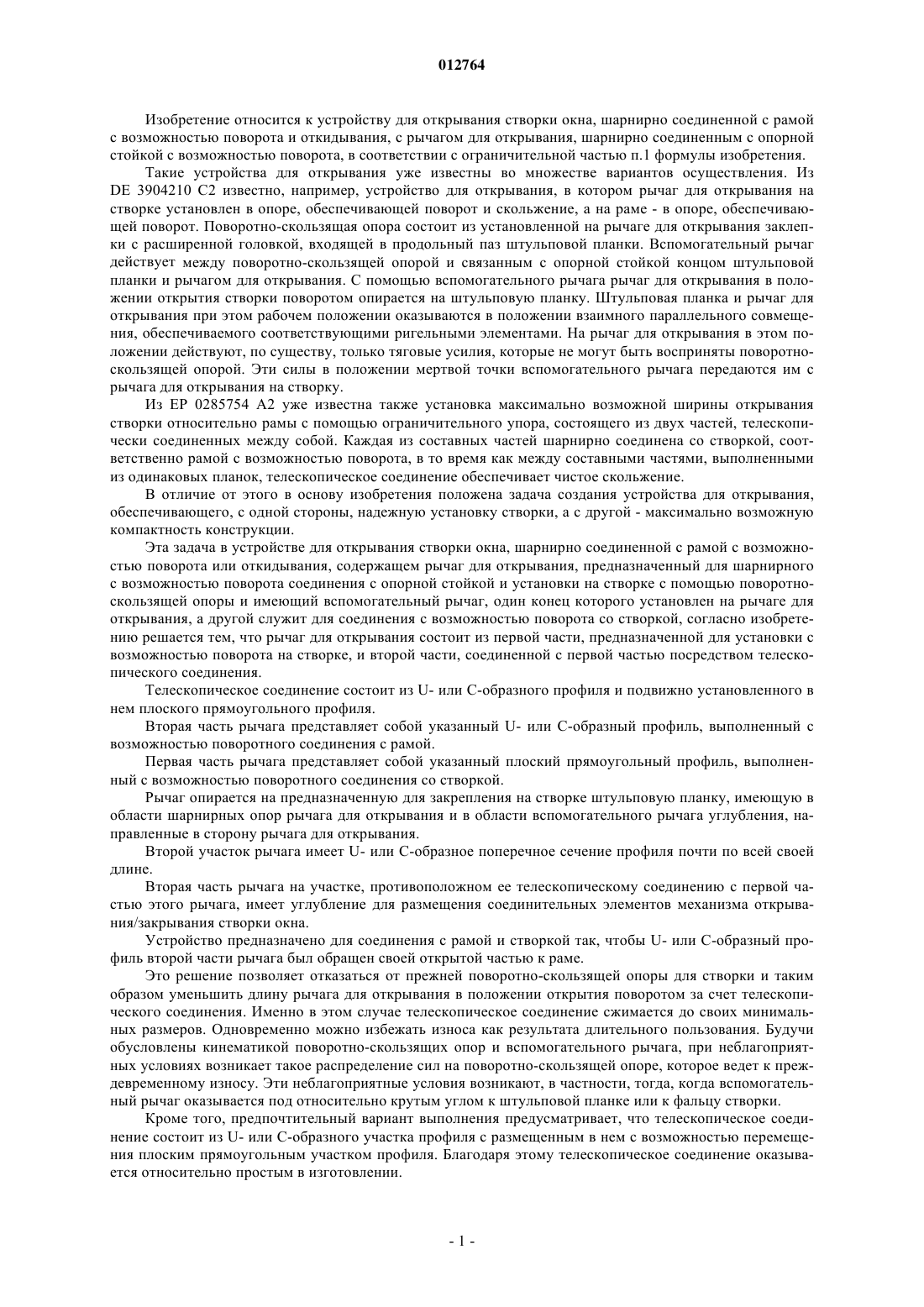

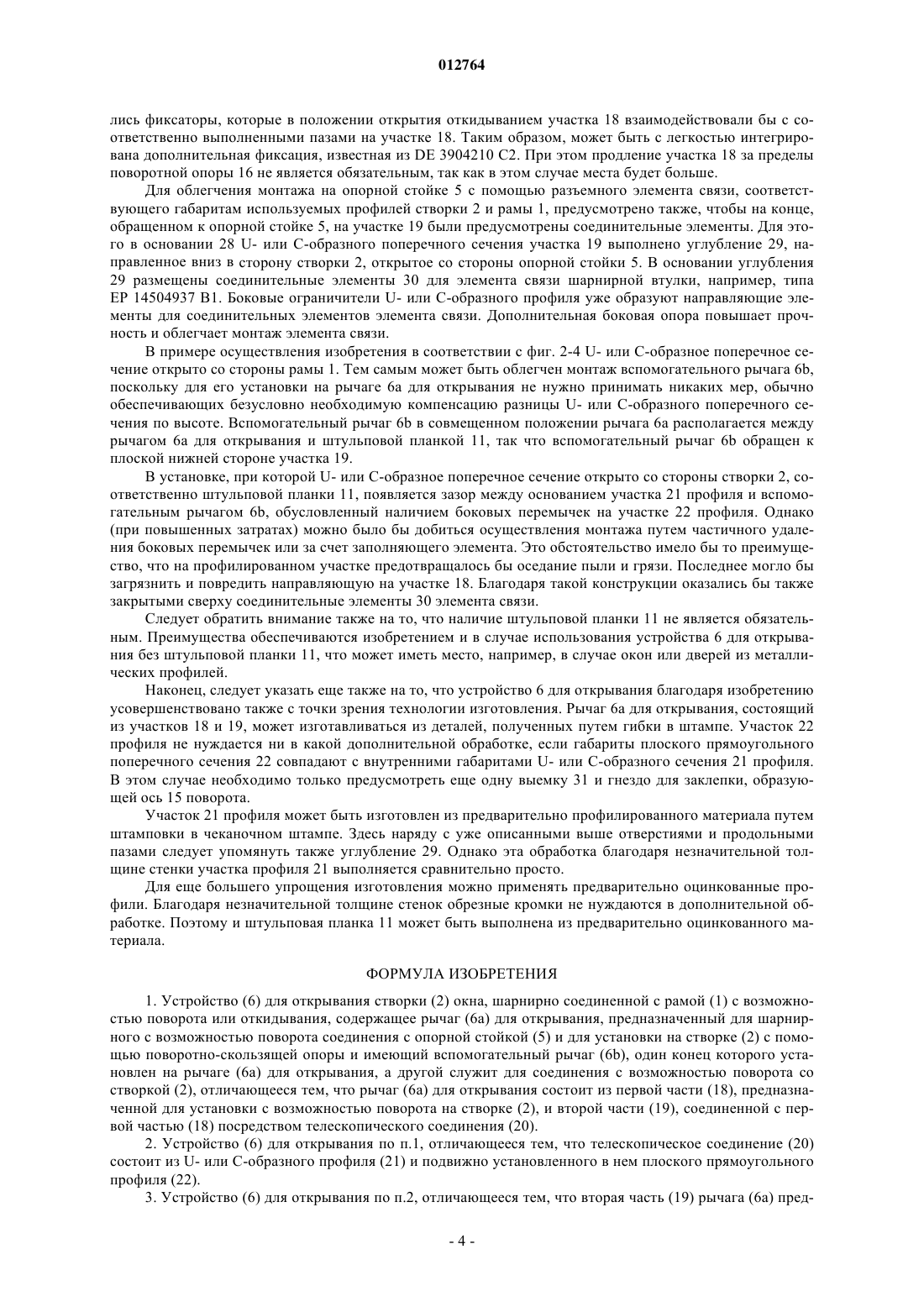

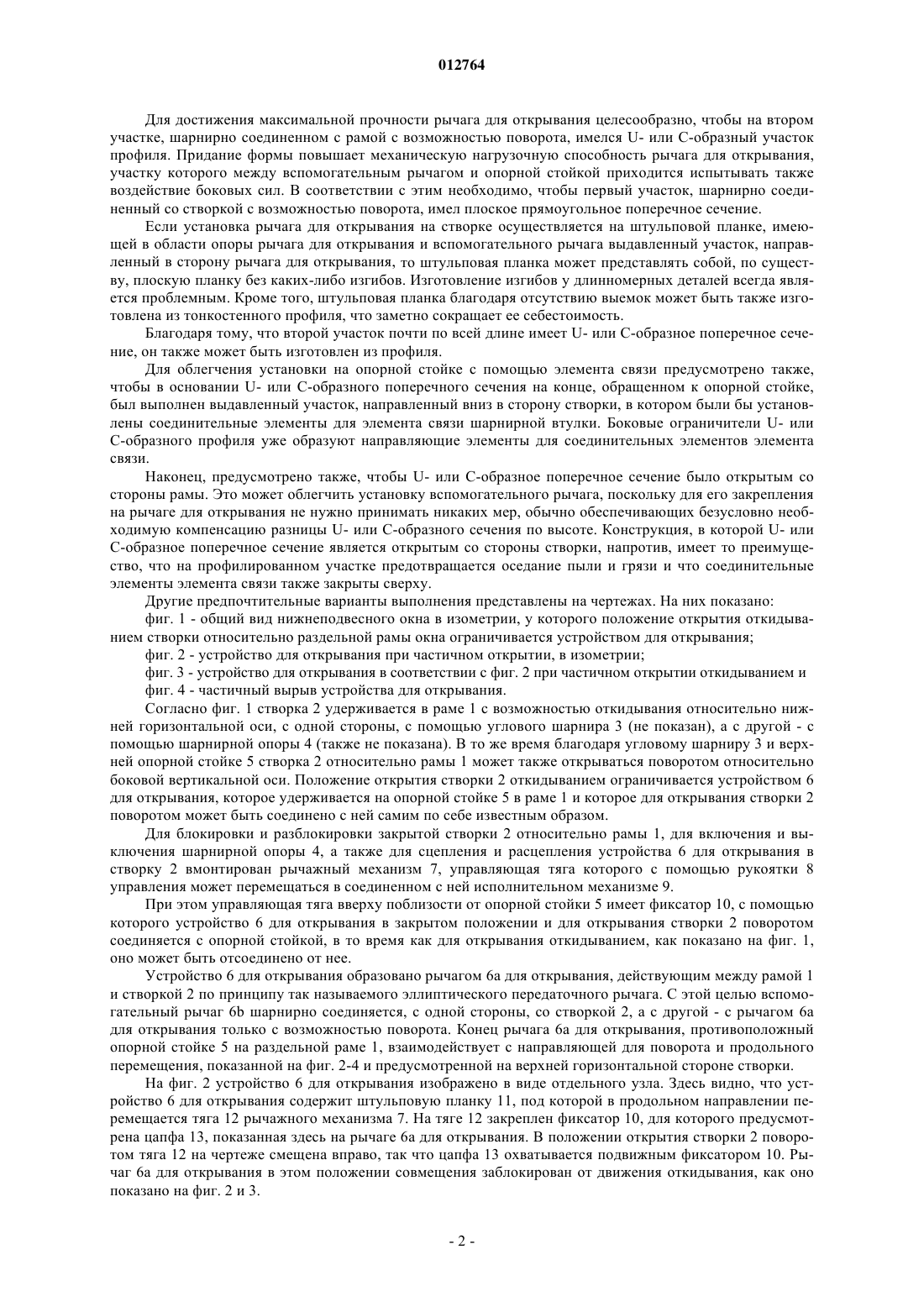

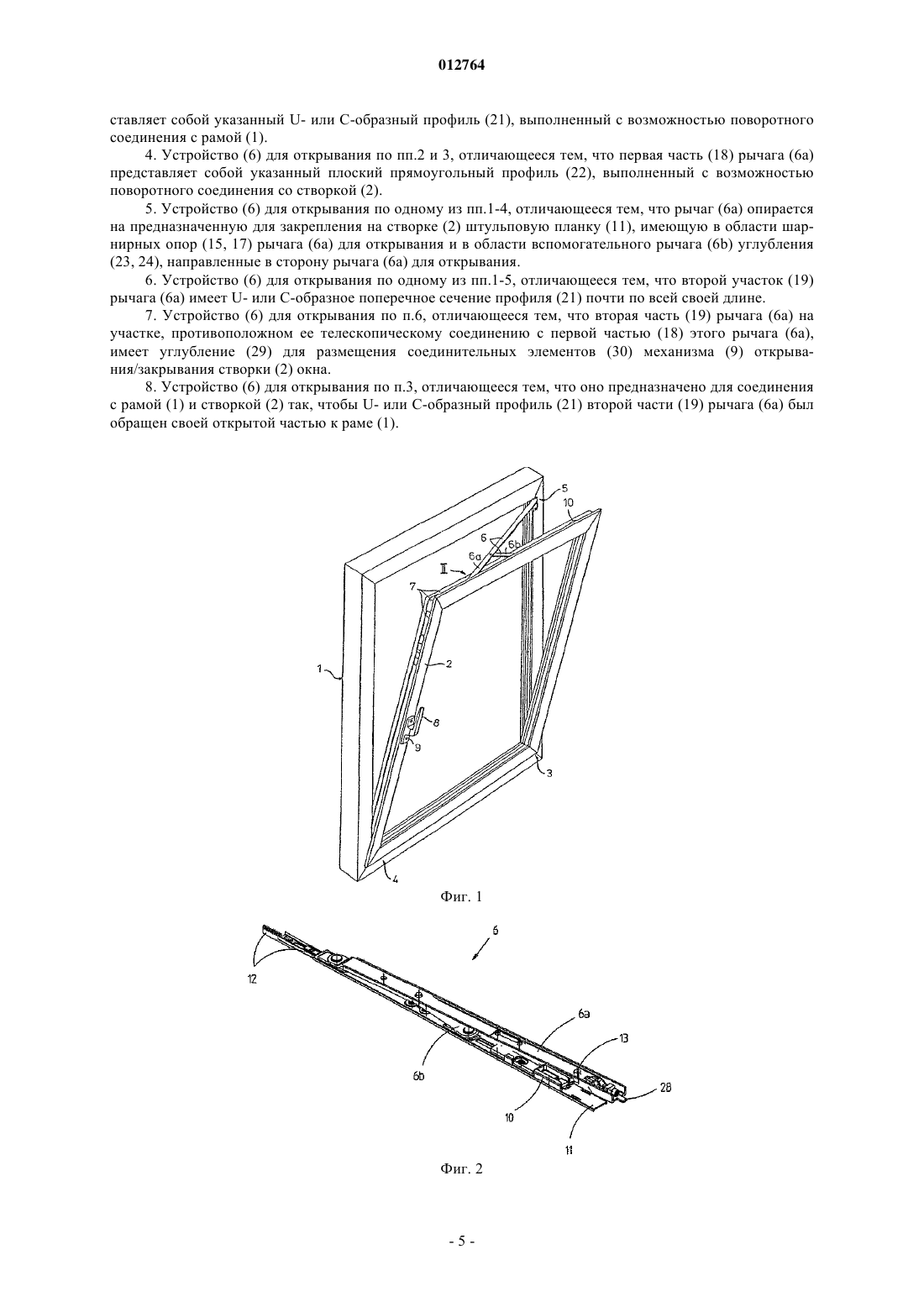

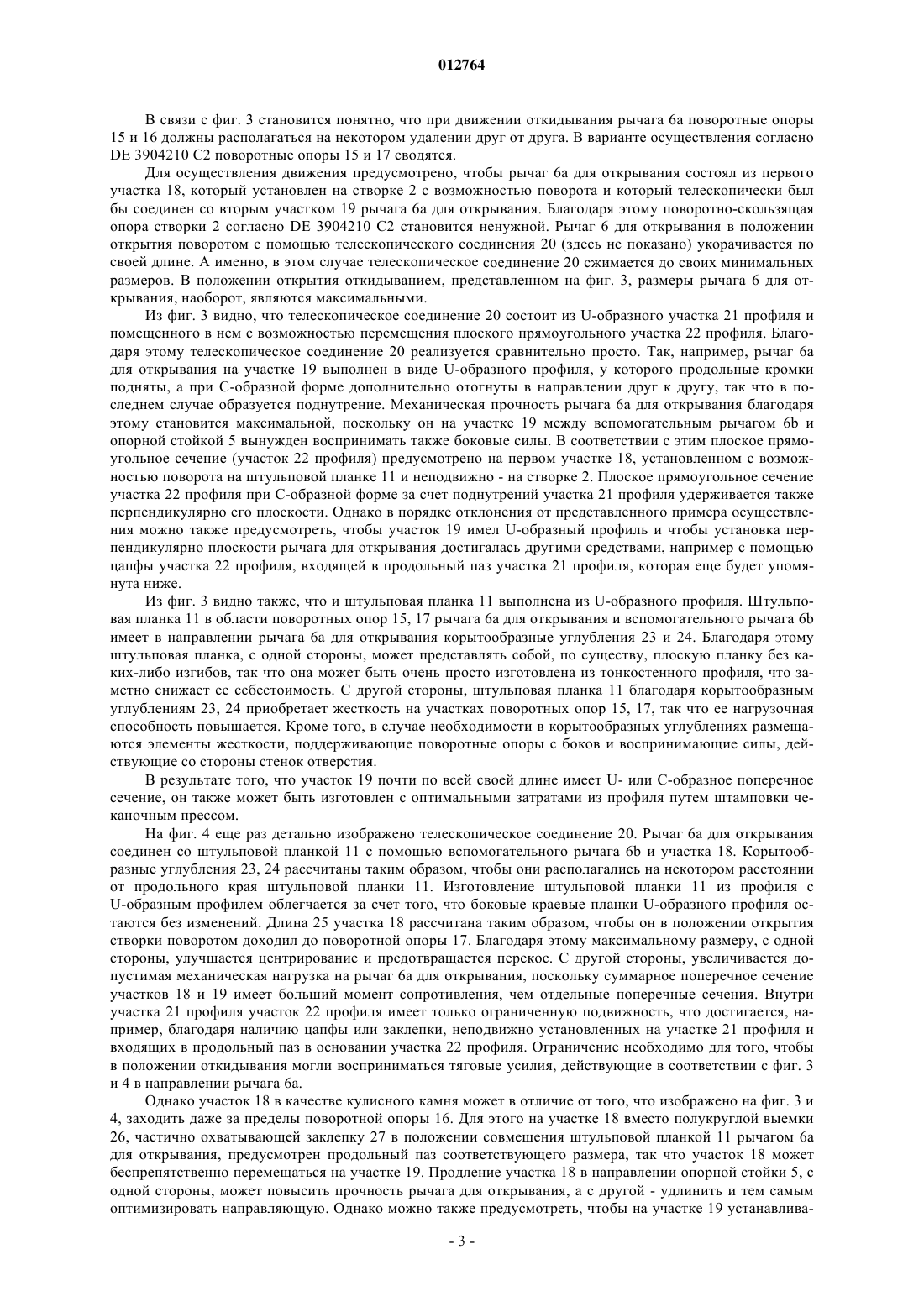

012764 Изобретение относится к устройству для открывания створки окна, шарнирно соединенной с рамой с возможностью поворота и откидывания, с рычагом для открывания, шарнирно соединенным с опорной стойкой с возможностью поворота, в соответствии с ограничительной частью п.1 формулы изобретения. Такие устройства для открывания уже известны во множестве вариантов осуществления. ИзDE 3904210 С 2 известно, например, устройство для открывания, в котором рычаг для открывания на створке установлен в опоре, обеспечивающей поворот и скольжение, а на раме - в опоре, обеспечивающей поворот. Поворотно-скользящая опора состоит из установленной на рычаге для открывания заклепки с расширенной головкой, входящей в продольный паз штульповой планки. Вспомогательный рычаг действует между поворотно-скользящей опорой и связанным с опорной стойкой концом штульповой планки и рычагом для открывания. С помощью вспомогательного рычага рычаг для открывания в положении открытия створки поворотом опирается на штульповую планку. Штульповая планка и рычаг для открывания при этом рабочем положении оказываются в положении взаимного параллельного совмещения, обеспечиваемого соответствующими ригельными элементами. На рычаг для открывания в этом положении действуют, по существу, только тяговые усилия, которые не могут быть восприняты поворотноскользящей опорой. Эти силы в положении мертвой точки вспомогательного рычага передаются им с рычага для открывания на створку. Из ЕР 0285754 А 2 уже известна также установка максимально возможной ширины открывания створки относительно рамы с помощью ограничительного упора, состоящего из двух частей, телескопически соединенных между собой. Каждая из составных частей шарнирно соединена со створкой, соответственно рамой с возможностью поворота, в то время как между составными частями, выполненными из одинаковых планок, телескопическое соединение обеспечивает чистое скольжение. В отличие от этого в основу изобретения положена задача создания устройства для открывания,обеспечивающего, с одной стороны, надежную установку створки, а с другой - максимально возможную компактность конструкции. Эта задача в устройстве для открывания створки окна, шарнирно соединенной с рамой с возможностью поворота или откидывания, содержащем рычаг для открывания, предназначенный для шарнирного с возможностью поворота соединения с опорной стойкой и установки на створке с помощью поворотноскользящей опоры и имеющий вспомогательный рычаг, один конец которого установлен на рычаге для открывания, а другой служит для соединения с возможностью поворота со створкой, согласно изобретению решается тем, что рычаг для открывания состоит из первой части, предназначенной для установки с возможностью поворота на створке, и второй части, соединенной с первой частью посредством телескопического соединения. Телескопическое соединение состоит из U- или С-образного профиля и подвижно установленного в нем плоского прямоугольного профиля. Вторая часть рычага представляет собой указанный U- или С-образный профиль, выполненный с возможностью поворотного соединения с рамой. Первая часть рычага представляет собой указанный плоский прямоугольный профиль, выполненный с возможностью поворотного соединения со створкой. Рычаг опирается на предназначенную для закрепления на створке штульповую планку, имеющую в области шарнирных опор рычага для открывания и в области вспомогательного рычага углубления, направленные в сторону рычага для открывания. Второй участок рычага имеет U- или С-образное поперечное сечение профиля почти по всей своей длине. Вторая часть рычага на участке, противоположном ее телескопическому соединению с первой частью этого рычага, имеет углубление для размещения соединительных элементов механизма открывания/закрывания створки окна. Устройство предназначено для соединения с рамой и створкой так, чтобы U- или С-образный профиль второй части рычага был обращен своей открытой частью к раме. Это решение позволяет отказаться от прежней поворотно-скользящей опоры для створки и таким образом уменьшить длину рычага для открывания в положении открытия поворотом за счет телескопического соединения. Именно в этом случае телескопическое соединение сжимается до своих минимальных размеров. Одновременно можно избежать износа как результата длительного пользования. Будучи обусловлены кинематикой поворотно-скользящих опор и вспомогательного рычага, при неблагоприятных условиях возникает такое распределение сил на поворотно-скользящей опоре, которое ведет к преждевременному износу. Эти неблагоприятные условия возникают, в частности, тогда, когда вспомогательный рычаг оказывается под относительно крутым углом к штульповой планке или к фальцу створки. Кроме того, предпочтительный вариант выполнения предусматривает, что телескопическое соединение состоит из U- или С-образного участка профиля с размещенным в нем с возможностью перемещения плоским прямоугольным участком профиля. Благодаря этому телескопическое соединение оказывается относительно простым в изготовлении.-1 012764 Для достижения максимальной прочности рычага для открывания целесообразно, чтобы на втором участке, шарнирно соединенном с рамой с возможностью поворота, имелся U- или С-образный участок профиля. Придание формы повышает механическую нагрузочную способность рычага для открывания,участку которого между вспомогательным рычагом и опорной стойкой приходится испытывать также воздействие боковых сил. В соответствии с этим необходимо, чтобы первый участок, шарнирно соединенный со створкой с возможностью поворота, имел плоское прямоугольное поперечное сечение. Если установка рычага для открывания на створке осуществляется на штульповой планке, имеющей в области опоры рычага для открывания и вспомогательного рычага выдавленный участок, направленный в сторону рычага для открывания, то штульповая планка может представлять собой, по существу, плоскую планку без каких-либо изгибов. Изготовление изгибов у длинномерных деталей всегда является проблемным. Кроме того, штульповая планка благодаря отсутствию выемок может быть также изготовлена из тонкостенного профиля, что заметно сокращает ее себестоимость. Благодаря тому, что второй участок почти по всей длине имеет U- или С-образное поперечное сечение, он также может быть изготовлен из профиля. Для облегчения установки на опорной стойке с помощью элемента связи предусмотрено также,чтобы в основании U- или С-образного поперечного сечения на конце, обращенном к опорной стойке,был выполнен выдавленный участок, направленный вниз в сторону створки, в котором были бы установлены соединительные элементы для элемента связи шарнирной втулки. Боковые ограничители U- или С-образного профиля уже образуют направляющие элементы для соединительных элементов элемента связи. Наконец, предусмотрено также, чтобы U- или С-образное поперечное сечение было открытым со стороны рамы. Это может облегчить установку вспомогательного рычага, поскольку для его закрепления на рычаге для открывания не нужно принимать никаких мер, обычно обеспечивающих безусловно необходимую компенсацию разницы U- или С-образного сечения по высоте. Конструкция, в которой U- или С-образное поперечное сечение является открытым со стороны створки, напротив, имеет то преимущество, что на профилированном участке предотвращается оседание пыли и грязи и что соединительные элементы элемента связи также закрыты сверху. Другие предпочтительные варианты выполнения представлены на чертежах. На них показано: фиг. 1 - общий вид нижнеподвесного окна в изометрии, у которого положение открытия откидыванием створки относительно раздельной рамы окна ограничивается устройством для открывания; фиг. 2 - устройство для открывания при частичном открытии, в изометрии; фиг. 3 - устройство для открывания в соответствии с фиг. 2 при частичном открытии откидыванием и фиг. 4 - частичный вырыв устройства для открывания. Согласно фиг. 1 створка 2 удерживается в раме 1 с возможностью откидывания относительно нижней горизонтальной оси, с одной стороны, с помощью углового шарнира 3 (не показан), а с другой - с помощью шарнирной опоры 4 (также не показана). В то же время благодаря угловому шарниру 3 и верхней опорной стойке 5 створка 2 относительно рамы 1 может также открываться поворотом относительно боковой вертикальной оси. Положение открытия створки 2 откидыванием ограничивается устройством 6 для открывания, которое удерживается на опорной стойке 5 в раме 1 и которое для открывания створки 2 поворотом может быть соединено с ней самим по себе известным образом. Для блокировки и разблокировки закрытой створки 2 относительно рамы 1, для включения и выключения шарнирной опоры 4, а также для сцепления и расцепления устройства 6 для открывания в створку 2 вмонтирован рычажный механизм 7, управляющая тяга которого с помощью рукоятки 8 управления может перемещаться в соединенном с ней исполнительном механизме 9. При этом управляющая тяга вверху поблизости от опорной стойки 5 имеет фиксатор 10, с помощью которого устройство 6 для открывания в закрытом положении и для открывания створки 2 поворотом соединяется с опорной стойкой, в то время как для открывания откидыванием, как показано на фиг. 1,оно может быть отсоединено от нее. Устройство 6 для открывания образовано рычагом 6 а для открывания, действующим между рамой 1 и створкой 2 по принципу так называемого эллиптического передаточного рычага. С этой целью вспомогательный рычаг 6b шарнирно соединяется, с одной стороны, со створкой 2, а с другой - с рычагом 6 а для открывания только с возможностью поворота. Конец рычага 6 а для открывания, противоположный опорной стойке 5 на раздельной раме 1, взаимодействует с направляющей для поворота и продольного перемещения, показанной на фиг. 2-4 и предусмотренной на верхней горизонтальной стороне створки. На фиг. 2 устройство 6 для открывания изображено в виде отдельного узла. Здесь видно, что устройство 6 для открывания содержит штульповую планку 11, под которой в продольном направлении перемещается тяга 12 рычажного механизма 7. На тяге 12 закреплен фиксатор 10, для которого предусмотрена цапфа 13, показанная здесь на рычаге 6 а для открывания. В положении открытия створки 2 поворотом тяга 12 на чертеже смещена вправо, так что цапфа 13 охватывается подвижным фиксатором 10. Рычаг 6 а для открывания в этом положении совмещения заблокирован от движения откидывания, как оно показано на фиг. 2 и 3.-2 012764 В связи с фиг. 3 становится понятно, что при движении откидывания рычага 6 а поворотные опоры 15 и 16 должны располагаться на некотором удалении друг от друга. В варианте осуществления согласноDE 3904210 С 2 поворотные опоры 15 и 17 сводятся. Для осуществления движения предусмотрено, чтобы рычаг 6 а для открывания состоял из первого участка 18, который установлен на створке 2 с возможностью поворота и который телескопически был бы соединен со вторым участком 19 рычага 6 а для открывания. Благодаря этому поворотно-скользящая опора створки 2 согласно DE 3904210 С 2 становится ненужной. Рычаг 6 для открывания в положении открытия поворотом с помощью телескопического соединения 20 (здесь не показано) укорачивается по своей длине. А именно, в этом случае телескопическое соединение 20 сжимается до своих минимальных размеров. В положении открытия откидыванием, представленном на фиг. 3, размеры рычага 6 для открывания, наоборот, являются максимальными. Из фиг. 3 видно, что телескопическое соединение 20 состоит из U-образного участка 21 профиля и помещенного в нем с возможностью перемещения плоского прямоугольного участка 22 профиля. Благодаря этому телескопическое соединение 20 реализуется сравнительно просто. Так, например, рычаг 6 а для открывания на участке 19 выполнен в виде U-образного профиля, у которого продольные кромки подняты, а при С-образной форме дополнительно отогнуты в направлении друг к другу, так что в последнем случае образуется поднутрение. Механическая прочность рычага 6 а для открывания благодаря этому становится максимальной, поскольку он на участке 19 между вспомогательным рычагом 6b и опорной стойкой 5 вынужден воспринимать также боковые силы. В соответствии с этим плоское прямоугольное сечение (участок 22 профиля) предусмотрено на первом участке 18, установленном с возможностью поворота на штульповой планке 11 и неподвижно - на створке 2. Плоское прямоугольное сечение участка 22 профиля при С-образной форме за счет поднутрений участка 21 профиля удерживается также перпендикулярно его плоскости. Однако в порядке отклонения от представленного примера осуществления можно также предусмотреть, чтобы участок 19 имел U-образный профиль и чтобы установка перпендикулярно плоскости рычага для открывания достигалась другими средствами, например с помощью цапфы участка 22 профиля, входящей в продольный паз участка 21 профиля, которая еще будет упомянута ниже. Из фиг. 3 видно также, что и штульповая планка 11 выполнена из U-образного профиля. Штульповая планка 11 в области поворотных опор 15, 17 рычага 6 а для открывания и вспомогательного рычага 6b имеет в направлении рычага 6 а для открывания корытообразные углубления 23 и 24. Благодаря этому штульповая планка, с одной стороны, может представлять собой, по существу, плоскую планку без каких-либо изгибов, так что она может быть очень просто изготовлена из тонкостенного профиля, что заметно снижает ее себестоимость. С другой стороны, штульповая планка 11 благодаря корытообразным углублениям 23, 24 приобретает жесткость на участках поворотных опор 15, 17, так что ее нагрузочная способность повышается. Кроме того, в случае необходимости в корытообразных углублениях размещаются элементы жесткости, поддерживающие поворотные опоры с боков и воспринимающие силы, действующие со стороны стенок отверстия. В результате того, что участок 19 почти по всей своей длине имеет U- или С-образное поперечное сечение, он также может быть изготовлен с оптимальными затратами из профиля путем штамповки чеканочным прессом. На фиг. 4 еще раз детально изображено телескопическое соединение 20. Рычаг 6 а для открывания соединен со штульповой планкой 11 с помощью вспомогательного рычага 6b и участка 18. Корытообразные углубления 23, 24 рассчитаны таким образом, чтобы они располагались на некотором расстоянии от продольного края штульповой планки 11. Изготовление штульповой планки 11 из профиля сU-образным профилем облегчается за счет того, что боковые краевые планки U-образного профиля остаются без изменений. Длина 25 участка 18 рассчитана таким образом, чтобы он в положении открытия створки поворотом доходил до поворотной опоры 17. Благодаря этому максимальному размеру, с одной стороны, улучшается центрирование и предотвращается перекос. С другой стороны, увеличивается допустимая механическая нагрузка на рычаг 6 а для открывания, поскольку суммарное поперечное сечение участков 18 и 19 имеет больший момент сопротивления, чем отдельные поперечные сечения. Внутри участка 21 профиля участок 22 профиля имеет только ограниченную подвижность, что достигается, например, благодаря наличию цапфы или заклепки, неподвижно установленных на участке 21 профиля и входящих в продольный паз в основании участка 22 профиля. Ограничение необходимо для того, чтобы в положении откидывания могли восприниматься тяговые усилия, действующие в соответствии с фиг. 3 и 4 в направлении рычага 6 а. Однако участок 18 в качестве кулисного камня может в отличие от того, что изображено на фиг. 3 и 4, заходить даже за пределы поворотной опоры 16. Для этого на участке 18 вместо полукруглой выемки 26, частично охватывающей заклепку 27 в положении совмещения штульповой планкой 11 рычагом 6 а для открывания, предусмотрен продольный паз соответствующего размера, так что участок 18 может беспрепятственно перемещаться на участке 19. Продление участка 18 в направлении опорной стойки 5, с одной стороны, может повысить прочность рычага для открывания, а с другой - удлинить и тем самым оптимизировать направляющую. Однако можно также предусмотреть, чтобы на участке 19 устанавлива-3 012764 лись фиксаторы, которые в положении открытия откидыванием участка 18 взаимодействовали бы с соответственно выполненными пазами на участке 18. Таким образом, может быть с легкостью интегрирована дополнительная фиксация, известная из DE 3904210 С 2. При этом продление участка 18 за пределы поворотной опоры 16 не является обязательным, так как в этом случае места будет больше. Для облегчения монтажа на опорной стойке 5 с помощью разъемного элемента связи, соответствующего габаритам используемых профилей створки 2 и рамы 1, предусмотрено также, чтобы на конце,обращенном к опорной стойке 5, на участке 19 были предусмотрены соединительные элементы. Для этого в основании 28 U- или С-образного поперечного сечения участка 19 выполнено углубление 29, направленное вниз в сторону створки 2, открытое со стороны опорной стойки 5. В основании углубления 29 размещены соединительные элементы 30 для элемента связи шарнирной втулки, например, типа ЕР 14504937 В 1. Боковые ограничители U- или С-образного профиля уже образуют направляющие элементы для соединительных элементов элемента связи. Дополнительная боковая опора повышает прочность и облегчает монтаж элемента связи. В примере осуществления изобретения в соответствии с фиг. 2-4 U- или С-образное поперечное сечение открыто со стороны рамы 1. Тем самым может быть облегчен монтаж вспомогательного рычага 6b,поскольку для его установки на рычаге 6 а для открывания не нужно принимать никаких мер, обычно обеспечивающих безусловно необходимую компенсацию разницы U- или С-образного поперечного сечения по высоте. Вспомогательный рычаг 6b в совмещенном положении рычага 6 а располагается между рычагом 6 а для открывания и штульповой планкой 11, так что вспомогательный рычаг 6b обращен к плоской нижней стороне участка 19. В установке, при которой U- или С-образное поперечное сечение открыто со стороны створки 2, соответственно штульповой планки 11, появляется зазор между основанием участка 21 профиля и вспомогательным рычагом 6b, обусловленный наличием боковых перемычек на участке 22 профиля. Однако(при повышенных затратах) можно было бы добиться осуществления монтажа путем частичного удаления боковых перемычек или за счет заполняющего элемента. Это обстоятельство имело бы то преимущество, что на профилированном участке предотвращалось бы оседание пыли и грязи. Последнее могло бы загрязнить и повредить направляющую на участке 18. Благодаря такой конструкции оказались бы также закрытыми сверху соединительные элементы 30 элемента связи. Следует обратить внимание также на то, что наличие штульповой планки 11 не является обязательным. Преимущества обеспечиваются изобретением и в случае использования устройства 6 для открывания без штульповой планки 11, что может иметь место, например, в случае окон или дверей из металлических профилей. Наконец, следует указать еще также на то, что устройство 6 для открывания благодаря изобретению усовершенствовано также с точки зрения технологии изготовления. Рычаг 6 а для открывания, состоящий из участков 18 и 19, может изготавливаться из деталей, полученных путем гибки в штампе. Участок 22 профиля не нуждается ни в какой дополнительной обработке, если габариты плоского прямоугольного поперечного сечения 22 совпадают с внутренними габаритами U- или С-образного сечения 21 профиля. В этом случае необходимо только предусмотреть еще одну выемку 31 и гнездо для заклепки, образующей ось 15 поворота. Участок 21 профиля может быть изготовлен из предварительно профилированного материала путем штамповки в чеканочном штампе. Здесь наряду с уже описанными выше отверстиями и продольными пазами следует упомянуть также углубление 29. Однако эта обработка благодаря незначительной толщине стенки участка профиля 21 выполняется сравнительно просто. Для еще большего упрощения изготовления можно применять предварительно оцинкованные профили. Благодаря незначительной толщине стенок обрезные кромки не нуждаются в дополнительной обработке. Поэтому и штульповая планка 11 может быть выполнена из предварительно оцинкованного материала. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Устройство (6) для открывания створки (2) окна, шарнирно соединенной с рамой (1) с возможностью поворота или откидывания, содержащее рычаг (6 а) для открывания, предназначенный для шарнирного с возможностью поворота соединения с опорной стойкой (5) и для установки на створке (2) с помощью поворотно-скользящей опоры и имеющий вспомогательный рычаг (6b), один конец которого установлен на рычаге (6 а) для открывания, а другой служит для соединения с возможностью поворота со створкой (2), отличающееся тем, что рычаг (6 а) для открывания состоит из первой части (18), предназначенной для установки с возможностью поворота на створке (2), и второй части (19), соединенной с первой частью (18) посредством телескопического соединения (20). 2. Устройство (6) для открывания по п.1, отличающееся тем, что телескопическое соединение (20) состоит из U- или С-образного профиля (21) и подвижно установленного в нем плоского прямоугольного профиля (22). 3. Устройство (6) для открывания по п.2, отличающееся тем, что вторая часть (19) рычага (6 а) пред-4 012764 ставляет собой указанный U- или С-образный профиль (21), выполненный с возможностью поворотного соединения с рамой (1). 4. Устройство (6) для открывания по пп.2 и 3, отличающееся тем, что первая часть (18) рычага (6 а) представляет собой указанный плоский прямоугольный профиль (22), выполненный с возможностью поворотного соединения со створкой (2). 5. Устройство (6) для открывания по одному из пп.1-4, отличающееся тем, что рычаг (6 а) опирается на предназначенную для закрепления на створке (2) штульповую планку (11), имеющую в области шарнирных опор (15, 17) рычага (6 а) для открывания и в области вспомогательного рычага (6b) углубления(23, 24), направленные в сторону рычага (6 а) для открывания. 6. Устройство (6) для открывания по одному из пп.1-5, отличающееся тем, что второй участок (19) рычага (6 а) имеет U- или С-образное поперечное сечение профиля (21) почти по всей своей длине. 7. Устройство (6) для открывания по п.6, отличающееся тем, что вторая часть (19) рычага (6 а) на участке, противоположном ее телескопическому соединению с первой частью (18) этого рычага (6 а),имеет углубление (29) для размещения соединительных элементов (30) механизма (9) открывания/закрывания створки (2) окна. 8. Устройство (6) для открывания по п.3, отличающееся тем, что оно предназначено для соединения с рамой (1) и створкой (2) так, чтобы U- или С-образный профиль (21) второй части (19) рычага (6 а) был обращен своей открытой частью к раме (1).
