Водная силиконовая дисперсия.

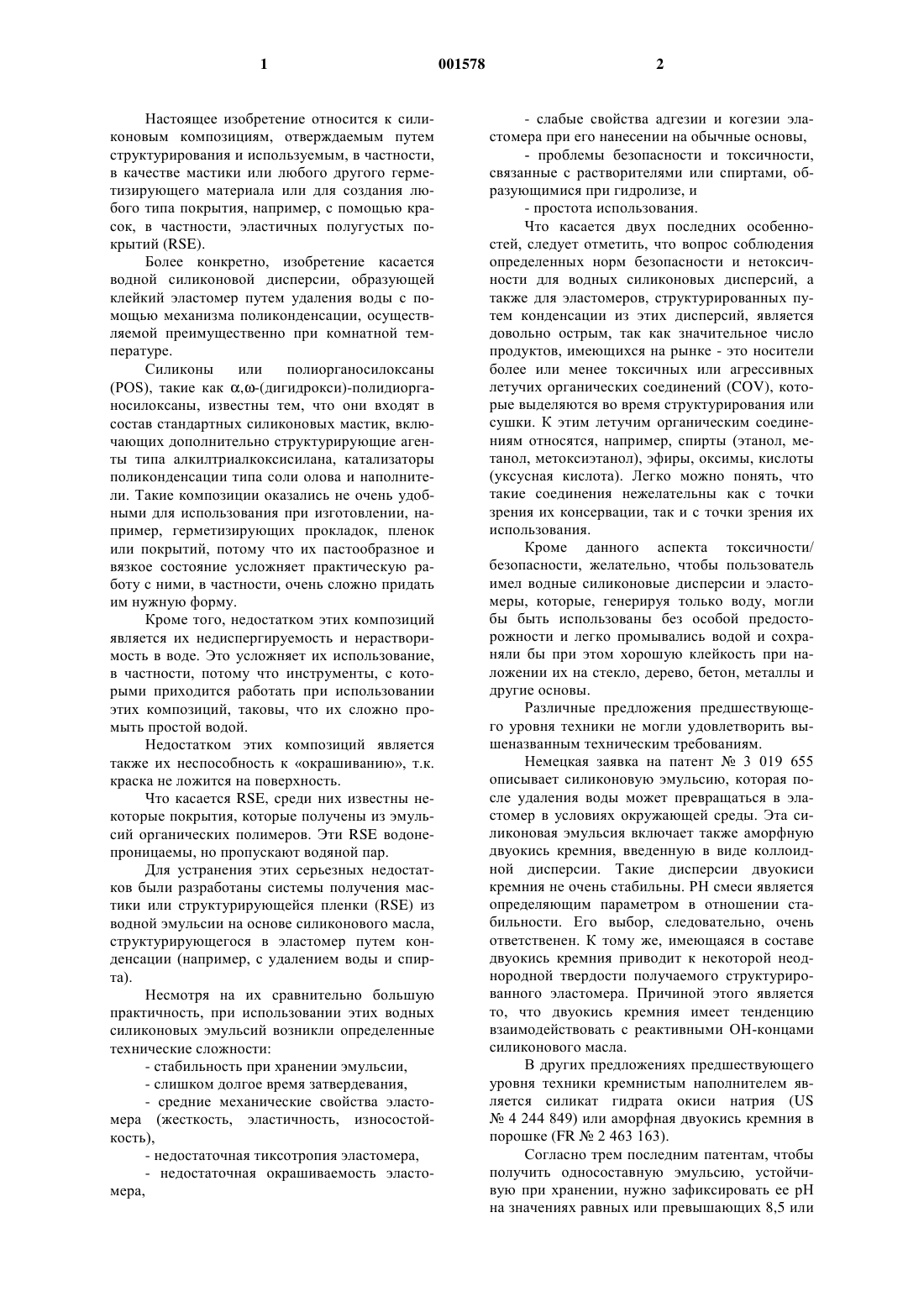

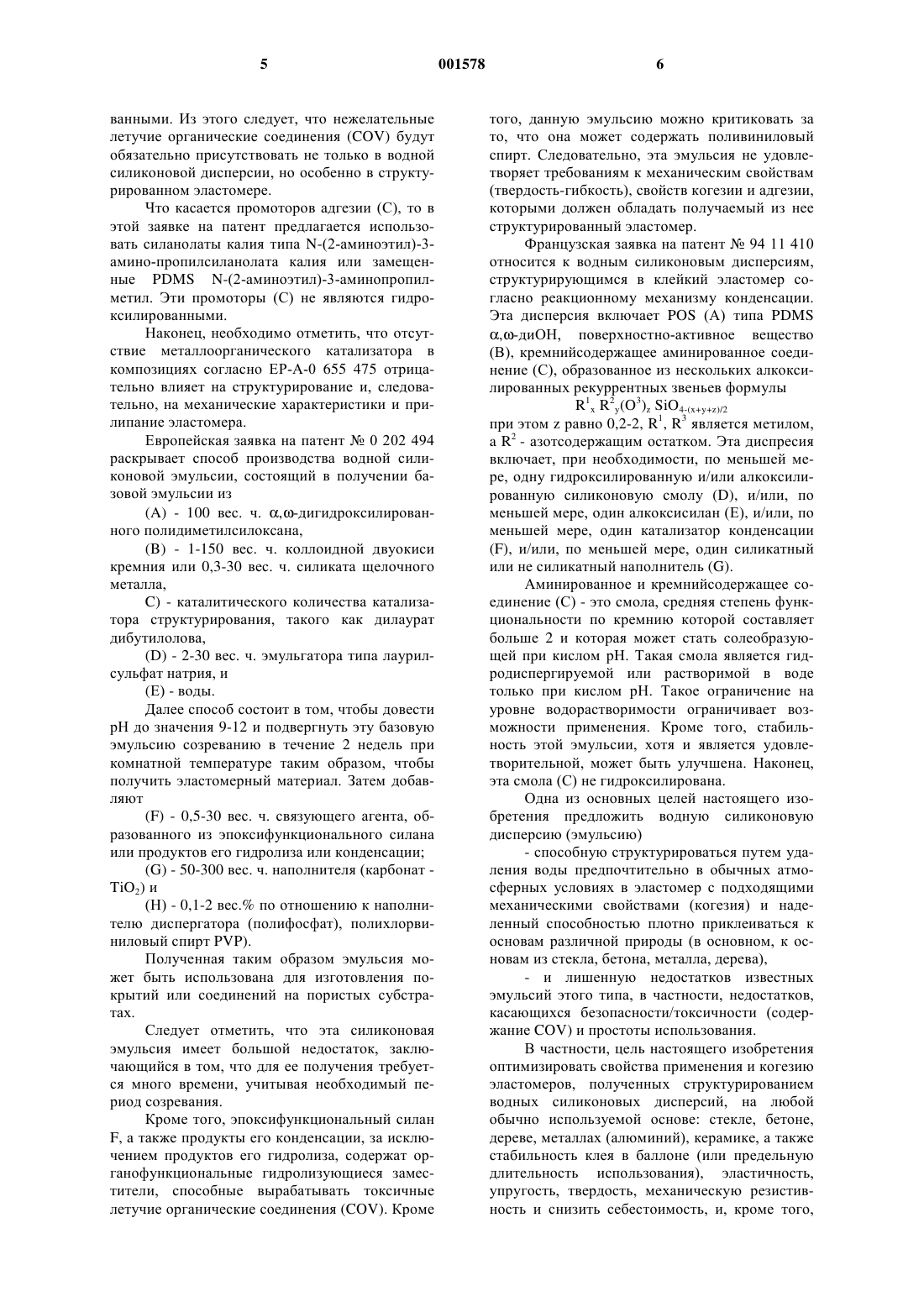

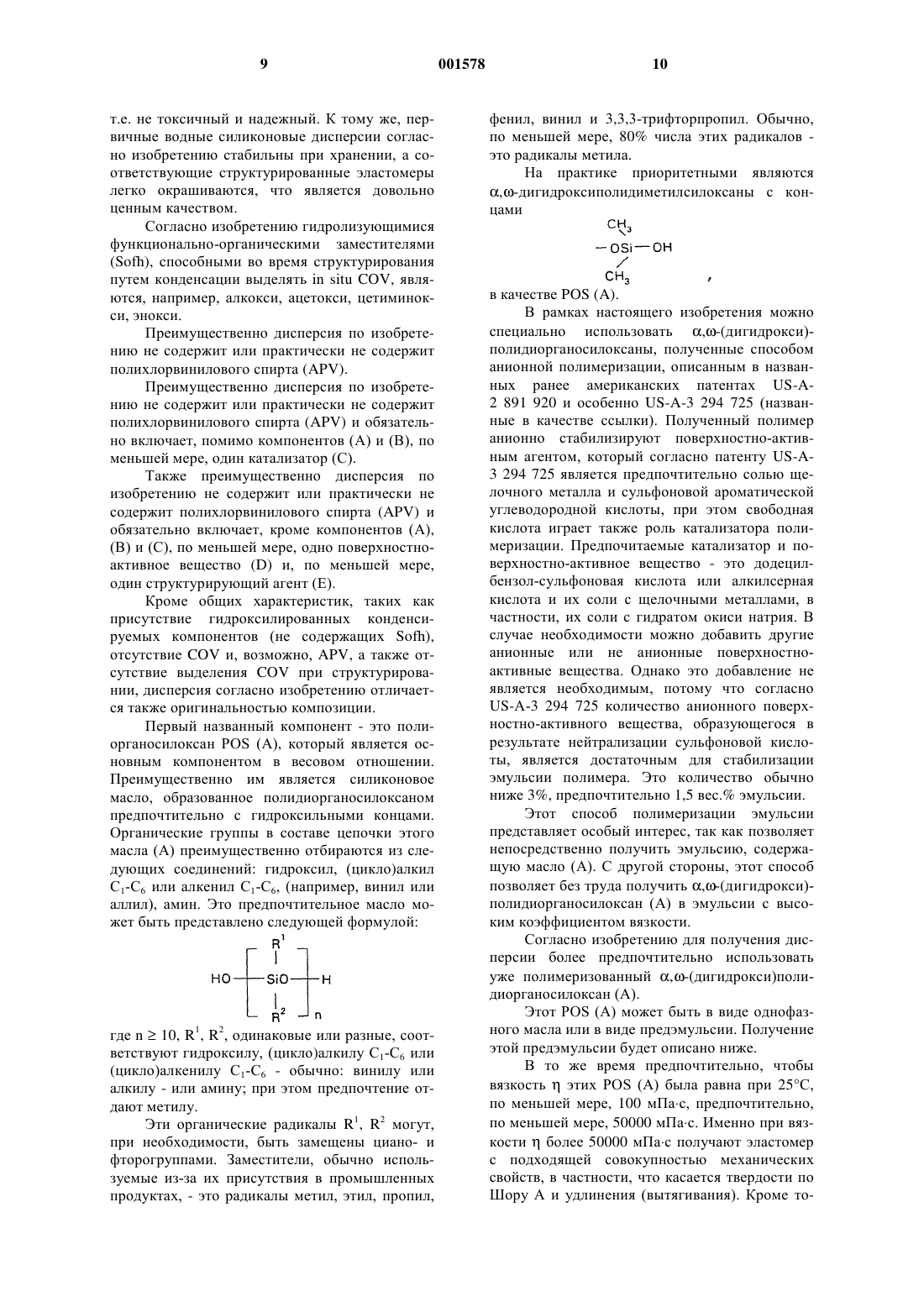

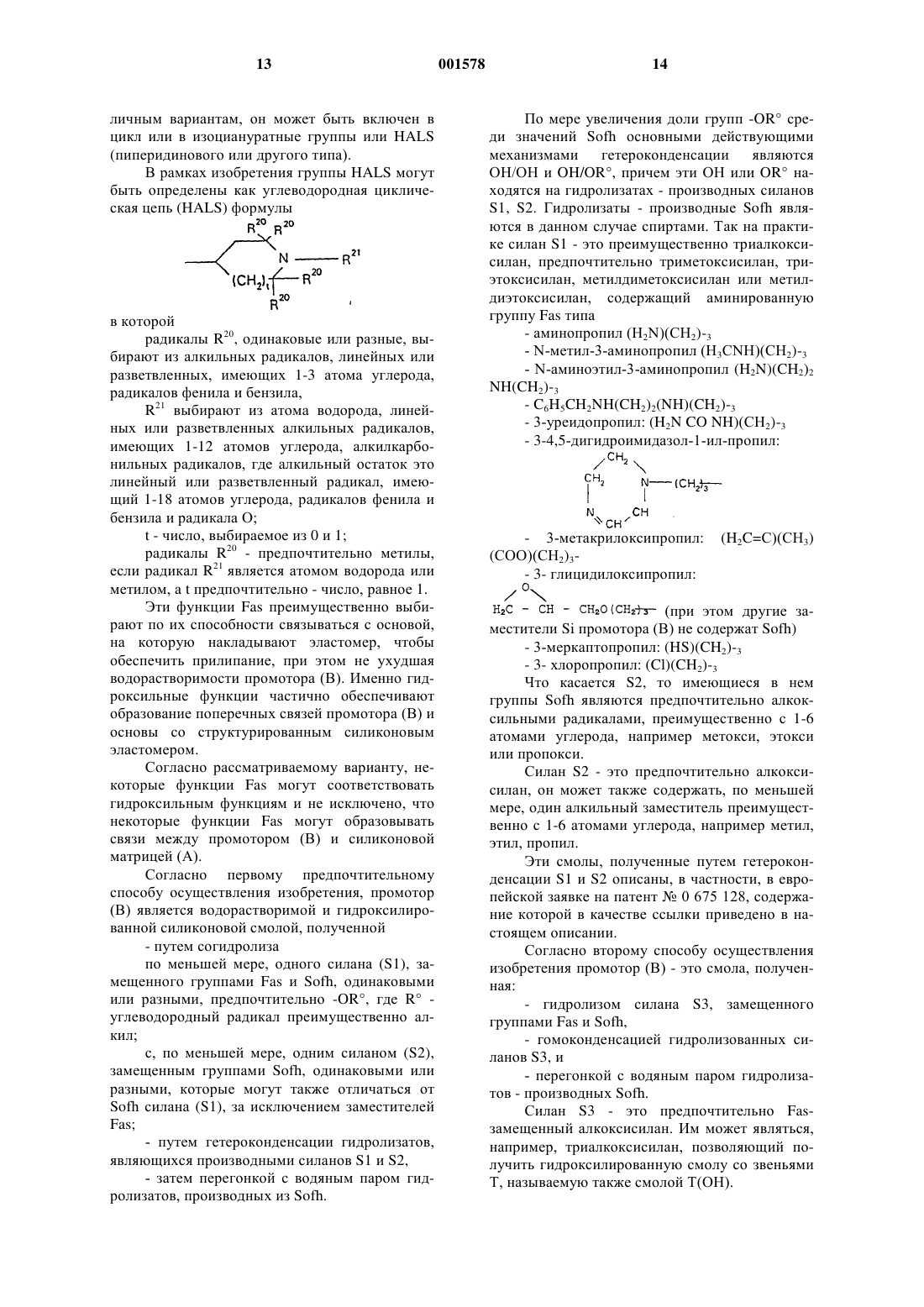

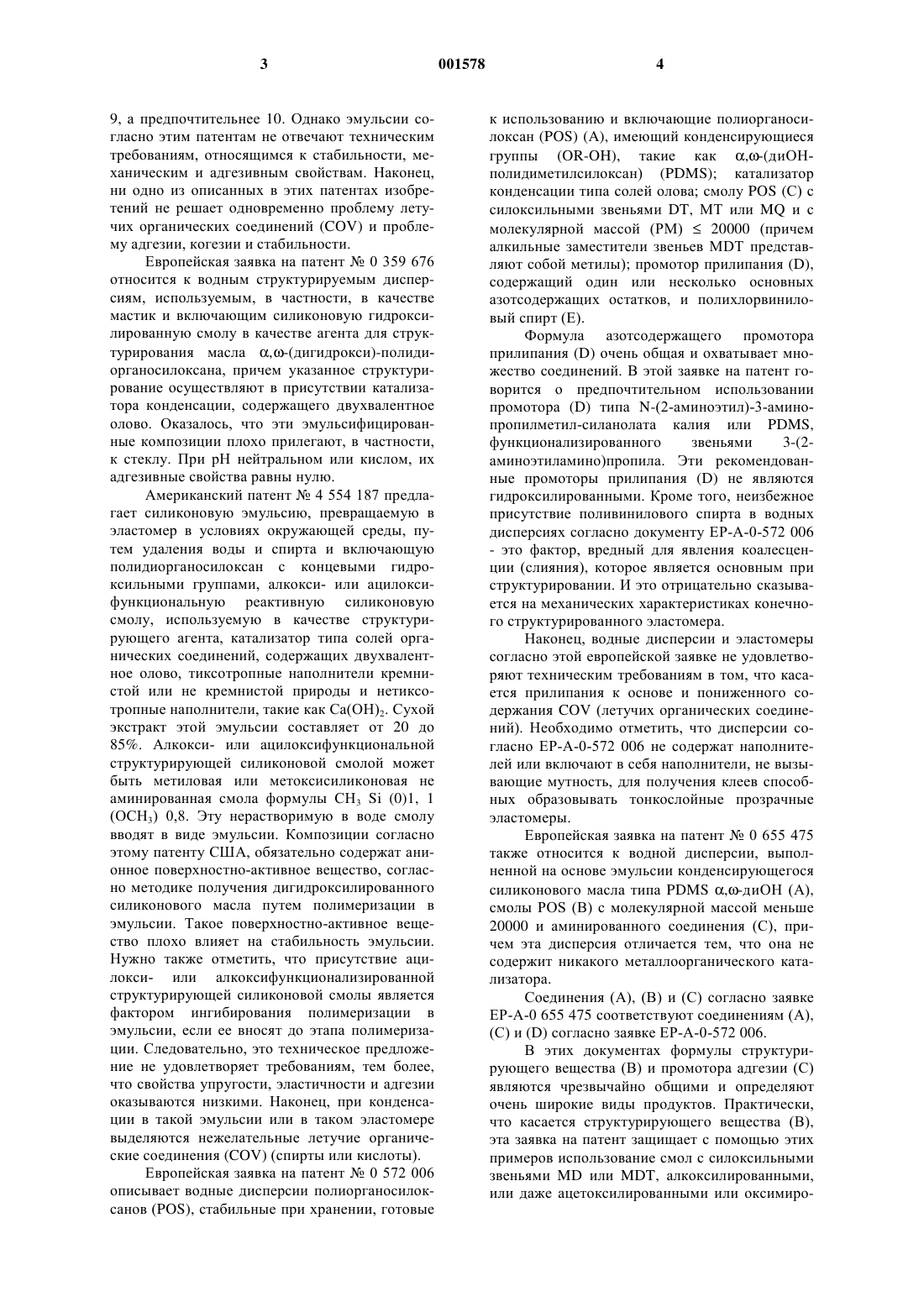

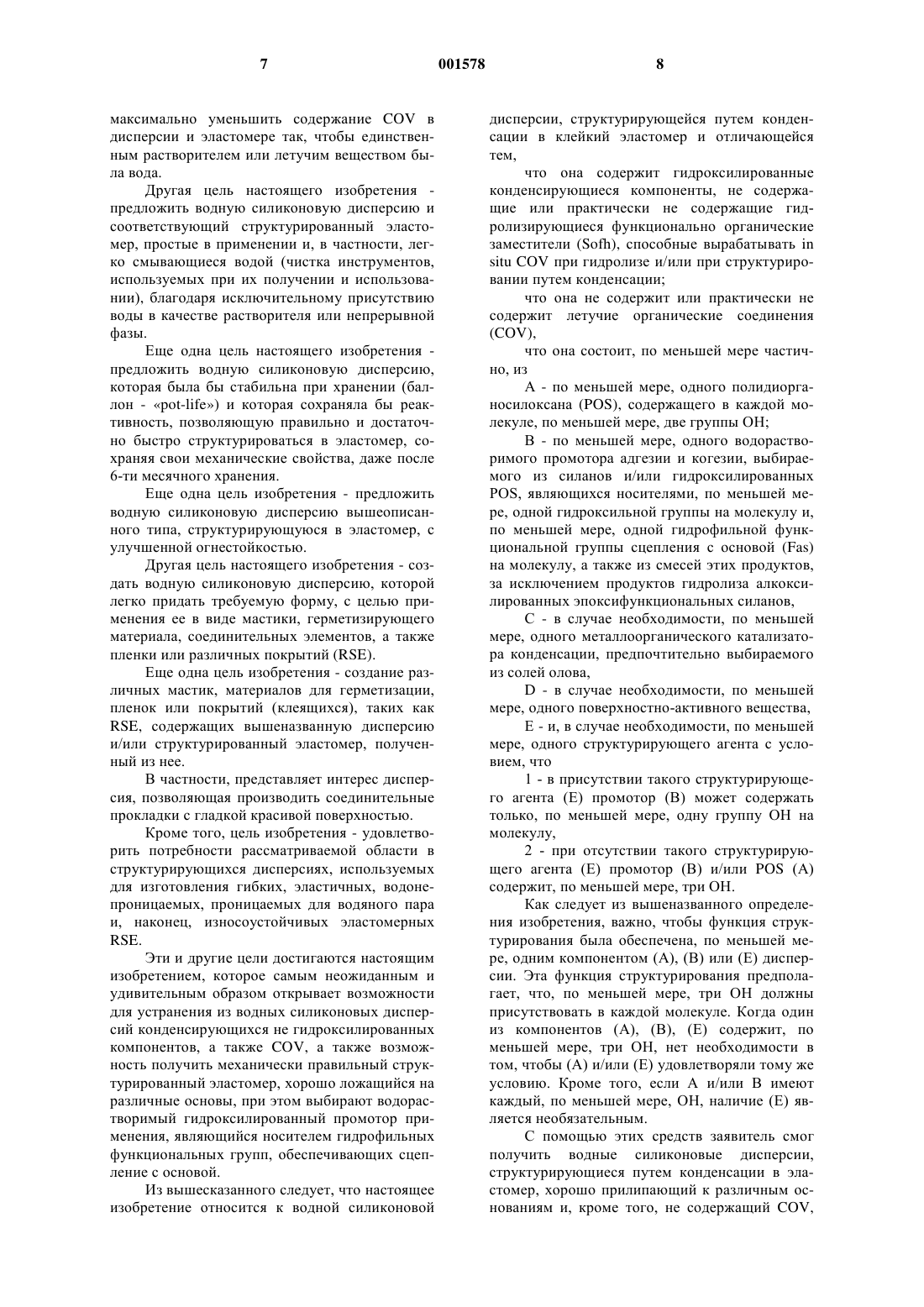

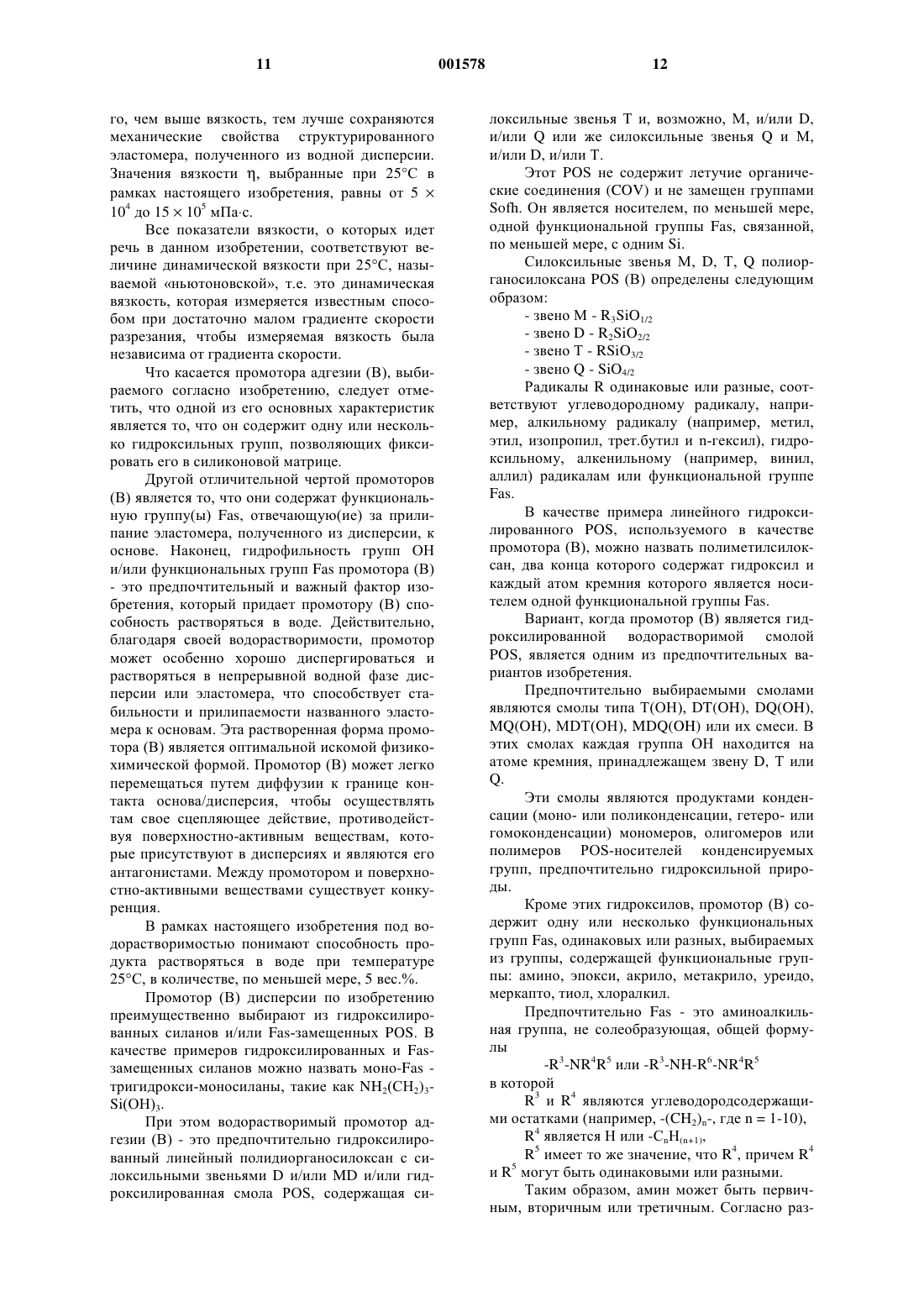

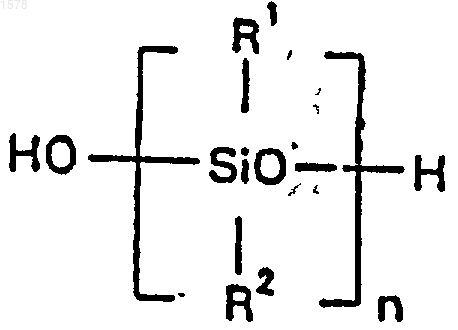

1 Настоящее изобретение относится к силиконовым композициям, отверждаемым путем структурирования и используемым, в частности,в качестве мастики или любого другого герметизирующего материала или для создания любого типа покрытия, например, с помощью красок, в частности, эластичных полугустых покрытий (RSE). Более конкретно, изобретение касается водной силиконовой дисперсии, образующей клейкий эластомер путем удаления воды с помощью механизма поликонденсации, осуществляемой преимущественно при комнатной температуре. Силиконы или полиорганосилоксаны(РОS), такие как ,-(дигидрокси)-полидиорганосилоксаны, известны тем, что они входят в состав стандартных силиконовых мастик, включающих дополнительно структурирующие агенты типа алкилтриалкоксисилана, катализаторы поликонденсации типа соли олова и наполнители. Такие композиции оказались не очень удобными для использования при изготовлении, например, герметизирующих прокладок, пленок или покрытий, потому что их пастообразное и вязкое состояние усложняет практическую работу с ними, в частности, очень сложно придать им нужную форму. Кроме того, недостатком этих композиций является их недиспергируемость и нерастворимость в воде. Это усложняет их использование,в частности, потому что инструменты, с которыми приходится работать при использовании этих композиций, таковы, что их сложно промыть простой водой. Недостатком этих композиций является также их неспособность к окрашиванию, т.к. краска не ложится на поверхность. Что касается RSE, среди них известны некоторые покрытия, которые получены из эмульсий органических полимеров. Эти RSE водонепроницаемы, но пропускают водяной пар. Для устранения этих серьезных недостатков были разработаны системы получения мастики или структурирующейся пленки (RSE) из водной эмульсии на основе силиконового масла,структурирующегося в эластомер путем конденсации (например, с удалением воды и спирта). Несмотря на их сравнительно большую практичность, при использовании этих водных силиконовых эмульсий возникли определенные технические сложности:- стабильность при хранении эмульсии,- слишком долгое время затвердевания,- средние механические свойства эластомера (жесткость, эластичность, износостойкость),- недостаточная тиксотропия эластомера,- недостаточная окрашиваемость эластомера, 001578- слабые свойства адгезии и когезии эластомера при его нанесении на обычные основы,- проблемы безопасности и токсичности,связанные с растворителями или спиртами, образующимися при гидролизе, и- простота использования. Что касается двух последних особенностей, следует отметить, что вопрос соблюдения определенных норм безопасности и нетоксичности для водных силиконовых дисперсий, а также для эластомеров, структурированных путем конденсации из этих дисперсий, является довольно острым, так как значительное число продуктов, имеющихся на рынке - это носители более или менее токсичных или агрессивных летучих органических соединений (COV), которые выделяются во время структурирования или сушки. К этим летучим органическим соединениям относятся, например, спирты (этанол, метанол, метоксиэтанол), эфиры, оксимы, кислоты(уксусная кислота). Легко можно понять, что такие соединения нежелательны как с точки зрения их консервации, так и с точки зрения их использования. Кроме данного аспекта токсичности/ безопасности, желательно, чтобы пользователь имел водные силиконовые дисперсии и эластомеры, которые, генерируя только воду, могли бы быть использованы без особой предосторожности и легко промывались водой и сохраняли бы при этом хорошую клейкость при наложении их на стекло, дерево, бетон, металлы и другие основы. Различные предложения предшествующего уровня техники не могли удовлетворить вышеназванным техническим требованиям. Немецкая заявка на патент 3 019 655 описывает силиконовую эмульсию, которая после удаления воды может превращаться в эластомер в условиях окружающей среды. Эта силиконовая эмульсия включает также аморфную двуокись кремния, введенную в виде коллоидной дисперсии. Такие дисперсии двуокиси кремния не очень стабильны. РН смеси является определяющим параметром в отношении стабильности. Его выбор, следовательно, очень ответственен. К тому же, имеющаяся в составе двуокись кремния приводит к некоторой неоднородной твердости получаемого структурированного эластомера. Причиной этого является то, что двуокись кремния имеет тенденцию взаимодействовать с реактивными ОН-концами силиконового масла. В других предложениях предшествующего уровня техники кремнистым наполнителем является силикат гидрата окиси натрия (US4 244 849) или аморфная двуокись кремния в порошке (FR2 463 163). Согласно трем последним патентам, чтобы получить односоставную эмульсию, устойчивую при хранении, нужно зафиксировать ее рН на значениях равных или превышающих 8,5 или 3 9, а предпочтительнее 10. Однако эмульсии согласно этим патентам не отвечают техническим требованиям, относящимся к стабильности, механическим и адгезивным свойствам. Наконец,ни одно из описанных в этих патентах изобретений не решает одновременно проблему летучих органических соединений (COV) и проблему адгезии, когезии и стабильности. Европейская заявка на патент 0 359 676 относится к водным структурируемым дисперсиям, используемым, в частности, в качестве мастик и включающим силиконовую гидроксилированную смолу в качестве агента для структурирования масла ,-(дигидрокси)-полидиорганосилоксана, причем указанное структурирование осуществляют в присутствии катализатора конденсации, содержащего двухвалентное олово. Оказалось, что эти эмульсифицированные композиции плохо прилегают, в частности,к стеклу. При рН нейтральном или кислом, их адгезивные свойства равны нулю. Американский патент 4 554 187 предлагает силиконовую эмульсию, превращаемую в эластомер в условиях окружающей среды, путем удаления воды и спирта и включающую полидиорганосилоксан с концевыми гидроксильными группами, алкокси- или ацилоксифункциональную реактивную силиконовую смолу, используемую в качестве структурирующего агента, катализатор типа солей органических соединений, содержащих двухвалентное олово, тиксотропные наполнители кремнистой или не кремнистой природы и нетиксотропные наполнители, такие как Са(ОН)2. Сухой экстракт этой эмульсии составляет от 20 до 85%. Алкокси- или ацилоксифункциональной структурирующей силиконовой смолой может быть метиловая или метоксисиликоновая не аминированная смола формулы СН 3 Si (0)1, 1(ОСН 3) 0,8. Эту нерастворимую в воде смолу вводят в виде эмульсии. Композиции согласно этому патенту США, обязательно содержат анионное поверхностно-активное вещество, согласно методике получения дигидроксилированного силиконового масла путем полимеризации в эмульсии. Такое поверхностно-активное вещество плохо влияет на стабильность эмульсии. Нужно также отметить, что присутствие ацилокси- или алкоксифункционализированной структурирующей силиконовой смолы является фактором ингибирования полимеризации в эмульсии, если ее вносят до этапа полимеризации. Следовательно, это техническое предложение не удовлетворяет требованиям, тем более,что свойства упругости, эластичности и адгезии оказываются низкими. Наконец, при конденсации в такой эмульсии или в таком эластомере выделяются нежелательные летучие органические соединения (COV) (спирты или кислоты). Европейская заявка на патент 0 572 006 описывает водные дисперсии полиорганосилоксанов (POS), стабильные при хранении, готовые 4 к использованию и включающие полиорганосилоксан (POS) (A), имеющий конденсирующиеся группы (OR-OH), такие как ,-(диОНполидиметилсилокcан) (PDMS); катализатор конденсации типа солей олова; смолу POS (C) с силоксильными звеньями DT, МТ или MQ и с молекулярной массой (РМ)20000 (причем алкильные заместители звеньев МDТ представляют собой метилы); промотор прилипания (D),содержащий один или несколько основных азотсодержащих остатков, и полихлорвиниловый спирт (Е). Формула азотсодержащего промотора прилипания (D) очень общая и охватывает множество соединений. В этой заявке на патент говорится о предпочтительном использовании промотора (D) типа N-(2-аминоэтил)-3-аминопропилметил-силанолата калия или PDMS,функционализированного звеньями 3-(2 аминоэтиламино)пропила. Эти рекомендованные промоторы прилипания (D) не являются гидроксилированными. Кроме того, неизбежное присутствие поливинилового спирта в водных дисперсиях согласно документу ЕР-А-0-572 006- это фактор, вредный для явления коалесценции (слияния), которое является основным при структурировании. И это отрицательно сказывается на механических характеристиках конечного структурированного эластомера. Наконец, водные дисперсии и эластомеры согласно этой европейской заявке не удовлетворяют техническим требованиям в том, что касается прилипания к основе и пониженного содержания COV (летучих органических соединений). Необходимо отметить, что дисперсии согласно ЕР-А-0-572 006 не содержат наполнителей или включают в себя наполнители, не вызывающие мутность, для получения клеев способных образовывать тонкослойные прозрачные эластомеры. Европейская заявка на патент 0 655 475 также относится к водной дисперсии, выполненной на основе эмульсии конденсирующегося силиконового масла типа PDMS ,-диОН (А),смолы РОS (В) с молекулярной массой меньше 20000 и аминированного соединения (С), причем эта дисперсия отличается тем, что она не содержит никакого металлоорганического катализатора. Соединения (А), (В) и (С) согласно заявке ЕР-А-0 655 475 соответствуют соединениям (А),(С) и (D) согласно заявке ЕР-А-0-572 006. В этих документах формулы структурирующего вещества (В) и промотора адгезии (С) являются чрезвычайно общими и определяют очень широкие виды продуктов. Практически,что касается структурирующего вещества (В),эта заявка на патент защищает с помощью этих примеров использование смол с силоксильными звеньями MD или MDT, алкоксилированными,или даже ацетоксилированными или оксимиро 5 ванными. Из этого следует, что нежелательные летучие органические соединения (COV) будут обязательно присутствовать не только в водной силиконовой дисперсии, но особенно в структурированном эластомере. Что касается промоторов адгезии (С), то в этой заявке на патент предлагается использовать силанолаты калия типа N-(2-аминоэтил)-3 амино-пропилсиланолата калия или замещенные PDMS N-(2-аминоэтил)-3-аминопропилметил. Эти промоторы (С) не являются гидроксилированными. Наконец, необходимо отметить, что отсутствие металлоорганического катализатора в композициях согласно ЕР-А-0 655 475 отрицательно влияет на структурирование и, следовательно, на механические характеристики и прилипание эластомера. Европейская заявка на патент 0 202 494 раскрывает способ производства водной силиконовой эмульсии, состоящий в получении базовой эмульсии из(A) - 100 вес. ч. ,-дигидроксилированного полидиметилсилоксана,(B) - 1-150 вес. ч. коллоидной двуокиси кремния или 0,3-30 вес. ч. силиката щелочного металла,C) - каталитического количества катализатора структурирования, такого как дилаурат дибутилолова,(D) - 2-30 вес. ч. эмульгатора типа лаурилсульфат натрия, и(Е) - воды. Далее способ состоит в том, чтобы довести рН до значения 9-12 и подвергнуть эту базовую эмульсию созреванию в течение 2 недель при комнатной температуре таким образом, чтобы получить эластомерный материал. Затем добавляют(F) - 0,5-30 вес. ч. связующего агента, образованного из эпоксифункционального силана или продуктов его гидролиза или конденсации;(Н) - 0,1-2 вес.% по отношению к наполнителю диспергатора (полифосфат), полихлорвиниловый спирт PVP). Полученная таким образом эмульсия может быть использована для изготовления покрытий или соединений на пористых субстратах. Следует отметить, что эта силиконовая эмульсия имеет большой недостаток, заключающийся в том, что для ее получения требуется много времени, учитывая необходимый период созревания. Кроме того, эпоксифункциональный силанF, а также продукты его конденсации, за исключением продуктов его гидролиза, содержат органофункциональные гидролизующиеся заместители, способные вырабатывать токсичные летучие органические соединения (COV). Кроме 6 того, данную эмульсию можно критиковать за то, что она может содержать поливиниловый спирт. Следовательно, эта эмульсия не удовлетворяет требованиям к механическим свойствам(твердость-гибкость), свойств когезии и адгезии,которыми должен обладать получаемый из нее структурированный эластомер. Французская заявка на патент 94 11 410 относится к водным силиконовым дисперсиям,структурирующимся в клейкий эластомер согласно реакционному механизму конденсации. Эта дисперсия включает POS (А) типа PDMS(В), кремнийсодержащее аминированное соединение (С), образованное из нескольких алкоксилированных рекуррентных звеньев формулыR1x R2y(O3)z SiO4-(x+y+z)/2 при этом z равно 0,2-2, R1, R3 является метилом,a R2 - азотсодержащим остатком. Эта диспресия включает, при необходимости, по меньшей мере, одну гидроксилированную и/или алкоксилированную силиконовую смолу (D), и/или, по меньшей мере, один алкоксисилан (Е), и/или, по меньшей мере, один катализатор конденсации(F), и/или, по меньшей мере, один силикатный или не силикатный наполнитель (G). Аминированное и кремнийсодержащее соединение (С) - это смола, средняя степень функциональности по кремнию которой составляет больше 2 и которая может стать солеобразующей при кислом рН. Такая смола является гидродиспергируемой или растворимой в воде только при кислом рН. Такое ограничение на уровне водорастворимости ограничивает возможности применения. Кроме того, стабильность этой эмульсии, хотя и является удовлетворительной, может быть улучшена. Наконец,эта смола (С) не гидроксилирована. Одна из основных целей настоящего изобретения предложить водную силиконовую дисперсию (эмульсию)- способную структурироваться путем удаления воды предпочтительно в обычных атмосферных условиях в эластомер с подходящими механическими свойствами (когезия) и наделенный способностью плотно приклеиваться к основам различной природы (в основном, к основам из стекла, бетона, металла, дерева),- и лишенную недостатков известных эмульсий этого типа, в частности, недостатков,касающихся безопасности/токсичности (содержание COV) и простоты использования. В частности, цель настоящего изобретения оптимизировать свойства применения и когезию эластомеров, полученных структурированием водных силиконовых дисперсий, на любой обычно используемой основе: стекле, бетоне,дереве, металлах (алюминий), керамике, а также стабильность клея в баллоне (или предельную длительность использования), эластичность,упругость, твердость, механическую резистивность и снизить себестоимость, и, кроме того, 7 максимально уменьшить содержание COV в дисперсии и эластомере так, чтобы единственным растворителем или летучим веществом была вода. Другая цель настоящего изобретения предложить водную силиконовую дисперсию и соответствующий структурированный эластомер, простые в применении и, в частности, легко смывающиеся водой (чистка инструментов,используемых при их получении и использовании), благодаря исключительному присутствию воды в качестве растворителя или непрерывной фазы. Еще одна цель настоящего изобретения предложить водную силиконовую дисперсию,которая была бы стабильна при хранении (баллон - pot-life) и которая сохраняла бы реактивность, позволяющую правильно и достаточно быстро структурироваться в эластомер, сохраняя свои механические свойства, даже после 6-ти месячного хранения. Еще одна цель изобретения - предложить водную силиконовую дисперсию вышеописанного типа, структурирующуюся в эластомер, с улучшенной огнестойкостью. Другая цель настоящего изобретения - создать водную силиконовую дисперсию, которой легко придать требуемую форму, с целью применения ее в виде мастики, герметизирующего материала, соединительных элементов, а также пленки или различных покрытий (RSE). Еще одна цель изобретения - создание различных мастик, материалов для герметизации,пленок или покрытий (клеящихся), таких какRSE, содержащих вышеназванную дисперсию и/или структурированный эластомер, полученный из нее. В частности, представляет интерес дисперсия, позволяющая производить соединительные прокладки с гладкой красивой поверхностью. Кроме того, цель изобретения - удовлетворить потребности рассматриваемой области в структурирующихся дисперсиях, используемых для изготовления гибких, эластичных, водонепроницаемых, проницаемых для водяного пара и, наконец, износоустойчивых эластомерныхRSE. Эти и другие цели достигаются настоящим изобретением, которое самым неожиданным и удивительным образом открывает возможности для устранения из водных силиконовых дисперсий конденсирующихся не гидроксилированных компонентов, а также COV, а также возможность получить механически правильный структурированный эластомер, хорошо ложащийся на различные основы, при этом выбирают водорастворимый гидроксилированный промотор применения, являющийся носителем гидрофильных функциональных групп, обеспечивающих сцепление с основой. Из вышесказанного следует, что настоящее изобретение относится к водной силиконовой 8 дисперсии, структурирующейся путем конденсации в клейкий эластомер и отличающейся тем,что она содержит гидроксилированные конденсирующиеся компоненты, не содержащие или практически не содержащие гидролизирующиеся функционально органические заместители (Sofh), способные вырабатывать insitu COV при гидролизе и/или при структурировании путем конденсации; что она не содержит или практически не содержит летучие органические соединения(COV),что она состоит, по меньшей мере частично, из А - по меньшей мере, одного полидиорганосилоксана (POS), содержащего в каждой молекуле, по меньшей мере, две группы ОН; В - по меньшей мере, одного водорастворимого промотора адгезии и когезии, выбираемого из силанов и/или гидроксилированных РОS, являющихся носителями, по меньшей мере, одной гидроксильной группы на молекулу и,по меньшей мере, одной гидрофильной функциональной группы сцепления с основой (Fas) на молекулу, а также из смесей этих продуктов,за исключением продуктов гидролиза алкоксилированных эпоксифункциональных силанов,С - в случае необходимости, по меньшей мере, одного металлоорганического катализатора конденсации, предпочтительно выбираемого из солей олова,D - в случае необходимости, по меньшей мере, одного поверхностно-активного вещества,Е - и, в случае необходимости, по меньшей мере, одного структурирующего агента с условием, что 1 - в присутствии такого структурирующего агента (Е) промотор (В) может содержать только, по меньшей мере, одну группу ОН на молекулу,2 - при отсутствии такого структурирующего агента (Е) промотор (В) и/или POS (А) содержит, по меньшей мере, три ОН. Как следует из вышеназванного определения изобретения, важно, чтобы функция структурирования была обеспечена, по меньшей мере, одним компонентом (А), (В) или (Е) дисперсии. Эта функция структурирования предполагает, что, по меньшей мере, три ОН должны присутствовать в каждой молекуле. Когда один из компонентов (А), (В), (Е) содержит, по меньшей мере, три ОН, нет необходимости в том, чтобы (А) и/или (Е) удовлетворяли тому же условию. Кроме того, если А и/или В имеют каждый, по меньшей мере, ОН, наличие (Е) является необязательным. С помощью этих средств заявитель смог получить водные силиконовые дисперсии,структурирующиеся путем конденсации в эластомер, хорошо прилипающий к различным основаниям и, кроме того, не содержащий COV, 9 т.е. не токсичный и надежный. К тому же, первичные водные силиконовые дисперсии согласно изобретению стабильны при хранении, а соответствующие структурированные эластомеры легко окрашиваются, что является довольно ценным качеством. Согласно изобретению гидролизующимися функционально-органическими заместителями(Sofh), способными во время структурирования путем конденсации выделять in situ COV, являются, например, алкокси, ацетокси, цетиминокси, энокси. Преимущественно дисперсия по изобретению не содержит или практически не содержит полихлорвинилового спирта (APV). Преимущественно дисперсия по изобретению не содержит или практически не содержит полихлорвинилoвого спирта (APV) и обязательно включает, помимо компонентов (А) и (В), по меньшей мере, один катализатор (С). Также преимущественно дисперсия по изобретению не содержит или практически не содержит полихлорвинилового спирта (APV) и обязательно включает, кроме компонентов (А),(В) и (С), по меньшей мере, одно поверхностноактивное вещество (D) и, по меньшей мере,один структурирующий агент (Е). Кроме общих характеристик, таких как присутствие гидроксилированных конденсируемых компонентов (не содержащих Sofh),отсутствие COV и, возможно, APV, а также отсутствие выделения COV при структурировании, дисперсия согласно изобретению отличается также оригинальностью композиции. Первый названный компонент - это полиорганосилоксан РОS (А), который является основным компонентом в весовом отношении. Преимущественно им является силиконовое масло, образованное полидиорганосилоксаном предпочтительно с гидроксильными концами. Органические группы в составе цепочки этого масла (А) преимущественно отбираются из следующих соединений: гидроксил, (цикло)алкил С 1-С 6 или алкенил С 1-С 6, (например, винил или аллил), амин. Это предпочтительное масло может быть представлено следующей формулой:(цикло)алкенилу С 1-С 6 - обычно: винилу или алкилу - или амину; при этом предпочтение отдают метилу. Эти органические радикалы R1, R2 могут,при необходимости, быть замещены циано- и фторогруппами. Заместители, обычно используемые из-за их присутствия в промышленных продуктах, - это радикалы метил, этил, пропил, 001578 10 фенил, винил и 3,3,3-трифторпропил. Обычно,по меньшей мере, 80% числа этих радикалов это радикалы метила. На практике приоритетными являются в качестве POS (A). В рамках настоящего изобретения можно специально использовать ,-(дигидрокси)полидиорганосилоксаны, полученные способом анионной полимеризации, описанным в названных ранее американских патентах US-A2 891 920 и особенно US-A-3 294 725 (названные в качестве ссылки). Полученный полимер анионно стабилизируют поверхностно-активным агентом, который согласно патенту US-A3 294 725 является предпочтительно солью щелочного металла и сульфоновой ароматической углеводородной кислоты, при этом свободная кислота играет также роль катализатора полимеризации. Предпочитаемые катализатор и поверхностно-активное вещество - это додецилбензол-сульфоновая кислота или алкилсерная кислота и их соли с щелочными металлами, в частности, их соли с гидратом окиси натрия. В случае необходимости можно добавить другие анионные или не анионные поверхностноактивные вещества. Однако это добавление не является необходимым, потому что согласноUS-А-3 294 725 количество анионного поверхностно-активного вещества, образующегося в результате нейтрализации сульфоновой кислоты, является достаточным для стабилизации эмульсии полимера. Это количество обычно ниже 3%, предпочтительно 1,5 вес.% эмульсии. Этот способ полимеризации эмульсии представляет особый интерес, так как позволяет непосредственно получить эмульсию, содержащую масло (А). С другой стороны, этот способ позволяет без труда получить ,-(дигидрокси)полидиорганосилоксан (А) в эмульсии с высоким коэффициентом вязкости. Согласно изобретению для получения дисперсии более предпочтительно использовать уже полимеризованный ,-(дигидрокси)полидиорганосилоксан (А). Этот РОS (А) может быть в виде однофазного масла или в виде предэмульсии. Получение этой предэмульсии будет описано ниже. В то же время предпочтительно, чтобы вязкостьэтих РОS (А) была равна при 25 С,по меньшей мере, 100 мПас, предпочтительно,по меньшей мере, 50000 мПас. Именно при вязкостиболее 50000 мПас получают эластомер с подходящей совокупностью механических свойств, в частности, что касается твердости по Шору А и удлинения (вытягивания). Кроме то 11 го, чем выше вязкость, тем лучше сохраняются механические свойства структурированного эластомера, полученного из водной дисперсии. Значения вязкости , выбранные при 25C в рамках настоящего изобретения, равны от 5104 до 15105 мПас. Все показатели вязкости, о которых идет речь в данном изобретении, соответствуют величине динамической вязкости при 25 С, называемой ньютоновской, т.е. это динамическая вязкость, которая измеряется известным способом при достаточно малом градиенте скорости разрезания, чтобы измеряемая вязкость была независима от градиента скорости. Что касается промотора адгезии (В), выбираемого согласно изобретению, следует отметить, что одной из его основных характеристик является то, что он содержит одну или несколько гидроксильных групп, позволяющих фиксировать его в силиконовой матрице. Другой отличительной чертой промоторов(В) является то, что они содержат функциональную группу(ы) Fas, отвечающую(ие) за прилипание эластомера, полученного из дисперсии, к основе. Наконец, гидрофильность групп ОН и/или функциональных групп Fas промотора (В)- это предпочтительный и важный фактор изобретения, который придает промотору (В) способность растворяться в воде. Действительно,благодаря своей водорастворимости, промотор может особенно хорошо диспергироваться и растворяться в непрерывной водной фазе дисперсии или эластомера, что способствует стабильности и прилипаемости названного эластомера к основам. Эта растворенная форма промотора (В) является оптимальной искомой физикохимической формой. Промотор (В) может легко перемещаться путем диффузии к границе контакта основа/дисперсия, чтобы осуществлять там свое сцепляющее действие, противодействуя поверхностно-активным веществам, которые присутствуют в дисперсиях и являются его антагонистами. Между промотором и поверхностно-активными веществами существует конкуренция. В рамках настоящего изобретения под водорастворимостью понимают способность продукта растворяться в воде при температуре 25 С, в количестве, по меньшей мере, 5 вес.%. Промотор (В) дисперсии по изобретению преимущественно выбирают из гидроксилированных силанов и/или Fas-замещенных POS. В качестве примеров гидроксилированных и Fasзамещенных силанов можно назвать моно-Fas тригидрокси-моносиланы, такие как NH2(СН 2)3Si(ОН)3. При этом водорастворимый промотор адгезии (В) - это предпочтительно гидроксилированный линейный полидиорганосилоксан с силоксильными звеньями D и/или MD и/или гидроксилированная смола РОS, содержащая си 001578 12 локсильные звенья Т и, возможно, М, и/или D,и/или Q или же силоксильные звенья Q и М,и/или D, и/или Т. Этот POS не содержит летучие органические соединения (COV) и не замещен группами- звено Q - SiO4/2 Радикалы R одинаковые или разные, соответствуют углеводородному радикалу, например, алкильному радикалу (например, метил,этил, изопропил, трет.бутил и n-гексил), гидроксильному, алкенильному (например, винил,аллил) радикалам или функциональной группеFas. В качестве примера линейного гидроксилированного POS, используемого в качестве промотора (В), можно назвать полиметилсилоксан, два конца которого содержат гидроксил и каждый атом кремния которого является носителем одной функциональной группы Fas. Вариант, когда промотор (В) является гидроксилированной водорастворимой смолойPOS, является одним из предпочтительных вариантов изобретения. Предпочтительно выбираемыми смолами являются смолы типа Т(ОН), DT(OH), DQ(OH),MQ(OH), МDТ(ОН), MDQ(OH) или их смеси. В этих смолах каждая группа ОН находится на атоме кремния, принадлежащем звену D, Т илиQ. Эти смолы являются продуктами конденсации (моно- или поликонденсации, гетеро- или гомоконденсации) мономеров, олигомеров или полимеров POS-носителей конденсируемых групп, предпочтительно гидроксильной природы. Кроме этих гидроксилов, промотор (В) содержит одну или несколько функциональных групп Fаs, одинаковых или разных, выбираемых из группы, содержащей функциональные группы: амино, эпокси, акрило, метакрило, уреидо,меркапто, тиол, хлоралкил. Предпочтительно Fas - это аминоалкильная группа, не солеобразующая, общей формулыR3 и R4 являются углеводородсодержащими остатками (например, -(CH2)n-, где n = 1-10),R4 является Н или -СnН(n+1),R5 имеет то же значение, что R4, причем R4 5 и R могут быть одинаковыми или разными. Таким образом, амин может быть первичным, вторичным или третичным. Согласно раз 13 личным вариантам, он может быть включен в цикл или в изоциануратные группы или HALS(пиперидинового или другого типа). В рамках изобретения группы HALS могут быть определены как углеводородная циклическая цепь (HALS) формулы в которой радикалы R20, одинаковые или разные, выбирают из алкильных радикалов, линейных или разветвленных, имеющих 1-3 атома углерода,радикалов фенила и бензила,R21 выбирают из атома водорода, линейных или разветвленных алкильных радикалов,имеющих 1-12 атомов углерода, алкилкарбонильных радикалов, где алкильный остаток это линейный или разветвленный радикал, имеющий 1-18 атомов углерода, радикалов фенила и бензила и радикала О;t - число, выбираемое из 0 и 1; радикалы R20 - предпочтительно метилы,если радикал R21 является атомом водорода или метилом, а t предпочтительно - число, равное 1. Эти функции Fas преимущественно выбирают по их способности связываться с основой,на которую накладывают эластомер, чтобы обеспечить прилипание, при этом не ухудшая водорастворимости промотора (В). Именно гидроксильные функции частично обеспечивают образование поперечных связей промотора (В) и основы со структурированным силиконовым эластомером. Согласно рассматриваемому варианту, некоторые функции Fas могут соответствовать гидроксильным функциям и не исключено, что некоторые функции Fas могут образовывать связи между промотором (В) и силиконовой матрицей (А). Согласно первому предпочтительному способу осуществления изобретения, промотор- путем согидролиза по меньшей мере, одного силана (S1), замещенного группами Fas и Sofh, одинаковыми или разными, предпочтительно -OR, где R углеводородный радикал преимущественно алкил; с, по меньшей мере, одним силаном (S2),замещенным группами Sofh, одинаковыми или разными, которые могут также отличаться от 14 По мере увеличения доли групп -OR среди значений Sofh основными действующими механизмами гетероконденсации являются ОН/ОН и OH/OR, причем эти ОН или OR находятся на гидролизатах - производных силановS1, S2. Гидролизаты - производные Sofh являются в данном случае спиртами. Так на практике силан S1 - это преимущественно триалкоксисилан, предпочтительно триметоксисилан, триэтоксисилан, метилдиметоксисилан или метилдиэтоксисилан, содержащий аминированную группу Fas типа(при этом другие заместители Si промотора (В) не содержат Sofh)- 3- хлоропропил: (Cl)(CH2)-3 Что касается S2, то имеющиеся в нем группы Sofh являются предпочтительно алкоксильными радикалами, преимущественно с 1-6 атомами углерода, например метокси, этокси или пропокси. Силан S2 - это предпочтительно алкоксисилан, он может также содержать, по меньшей мере, один алкильный заместитель преимущественно с 1-6 атомами углерода, например метил,этил, пропил. Эти смолы, полученные путем гетероконденсации S1 и S2 описаны, в частности, в европейской заявке на патент 0 675 128, содержание которой в качестве ссылки приведено в настоящем описании. Согласно второму способу осуществления изобретения промотор (В) - это смола, полученная:- гидролизом силана S3, замещенного группами Fas и Sofh,- гомоконденсацией гидролизованных силанов S3, и- перегонкой с водяным паром гидролизатов - производных Sofh. Силан S3 - это предпочтительно Fasзамещенный алкоксисилан. Им может являться,например, триалкоксисилан, позволяющий получить гидроксилированную смолу со звеньями Т, называемую также смолой Т(ОН). 15 Этот силан S3 может быть того же типа,что и силан S1, описанный выше. Группы Fas,замещающие S3, соответствуют тому же вышеназванному определению. В качестве иллюстрации второго способа использования промотора (В) типа смолы POS,можно назвать промотор, полученный из гидролизованного-аминопропилтриэтоксисилана,подвергнутого перегонке этанола, полученного гидролизом. Полученная полигомоконденсированная смола представляет собой смесь олигомеров, содержащих 4-10 атомов кремния и включающих звенья: Т(ОН) - RSi(OH)O2/2 Т - RSiO3/2 Т(ОН)2 - RSi(OH)2O1/2 Т(ОН)3 - RSi(ОН)3,причем эти звенья присутствуют, соответственно, в убывающем количестве, и R, являющийся NН 2-(СН 2)-3. Здесь речь может идти, например, об аминированной смоле Т(ОН). Одной из основных отличительных особенностей изобретения является полное или почти полное отсутствие COV в дисперсии и/или в структурированном эластомере, который может быть получен из этой дисперсии. Для уточнения добавим, что под выражением не содержащий или практически не содержащий COV понимается содержание COV, либо меньшее, либо равное 0,5 вес.% в дисперсии и либо меньшее, либо равное 10 вес.%, предпочтительно 1 вес.% - в промоторе (В). Промотор (В) может использоваться в дисперсии согласно изобретению, либо в естественном виде, в котором он находится в чистом состоянии, либо в виде водного раствора,причем форма водного раствора является предпочтительной. Когда присутствует катализатор (С), то это предпочтительно каталитическое соединение с оловом, обычно, оловоорганические соли, вводимые предпочтительно в виде водной эмульсии. Используемые оловоорганические соли описаны, в частности, в работе NOLL, Chemistry(1968), с. 337. В качестве каталитического соединения с оловом можно использовать также либо дистанноксаны, либо полиорганостанноксаны, либо продукт реакции соли олова, в частности, дикарбоксилата олова с полисиликатом этила, как описано в патенте US-A-3 862 919. Продукт реакции силиката алкила или алкилтриалкоксисилана с диацетат дибутилолова,описанный в бельгийском патенте ВЕ-А 842 305, также подходит для этих целей. Можно также использовать соль олова II,например SnCl2 или октоат, содержащий соль олова. Предпочтительными солями олова являются бихелаты олова (ЕР-А-147 323 и ЕР-А 001578 16 235 049), диоловоорганические дикарбоксилаты и, в частности, диверсататы дибутил- или диоктилолова (британский патент GB-A-1 289 900),диацетат дибутил- или диоктилолова, дилаурат дибутил- или диоктилолова и продукты гидролиза вышеназванных соединений (например,диоргано- или полистанноксаны). Используют 0,01-3, предпочтительно 0,052 части оловоорганической соли на 100 частей(А). Согласно другим вариантам, можно также использовать в качестве катализатора (С) кислоты или сильные основания (КОН, NaOH) или амины. Когда в дисперсии по изобретению используют поверхностно-активное вещество (D),выбирают предпочтительно, неионное поверхностно-активное вещество. Эти неионные поверхностно-активные вещества являются, разумеется, такими же, как и те, которые можно добавлять, при необходимости, к эмульсиям (А),полученным полимеризацией в эмульсии, как указано выше. В рамках настоящего изобретения также могут быть использованы анионные поверхностно-активные вещества. В качестве примера можно назвать соли щелочных металлов с сульфоновыми или алкилсерными ароматическими углеводородными кислотами, а предпочтительными неионными поверхностно-активными веществами являются полиоксиэтиленированные алкилфенолы или полиоксиэтиленированные спирты жирного ряда. Количество используемого поверхностноактивного вещества составляет столько, сколько обычно требуется для приготовления эмульсии,описанной, в частности, в вышеназванных патентах и в патенте US-A-2 891 920. Неионные (предпочтительно), ионные или амфотерные поверхностно-активные вещества могут использоваться отдельно или в смеси. Промотор адгезии (В) (подобный РОS (А может использоваться в качестве отдельного структурирующего агента или в дополнение к структурирующему агенту (Е), предпочтительно, образованному, по меньшей мере, одной гидроксилированной силиконовой смолой, содержащей на одну, по меньшей мере, два различных силоксильных звена, выбираемых из звеньев типа М, D, Т и Q, причем одно, по меньшей мере, - это Т или Q; причем смолы типа MQ, MDQ, TD и MTD являются особенно предпочтительными. Преимущественно весовое содержание в этой гидроксилированной силиконовой смоле(Е) гидроксильной группы составляет 0,1-10 вес.% и предпочтительно 1-6 вес.%. Этими силиконовыми смолами являются хорошо известные разветвленные РОS, способы получения которых описаны во многих патентах. 17 Можно использовать смолы твердые или жидкие при комнатной температуре, но предпочтительно жидкие. Эти смолы могут вводиться в водные эмульсии в чистом виде либо в растворе в органическом растворителе или силиконовом масле, либо в виде водной эмульсии. Используемые водные эмульсии силиконовой смолы описаны, например, в патентахUS-A-4 028 339, US-A-4 052 331, US-A4 056 492, US-A-4 525 502 и US-A-4 717 599,приведенных в качестве ссылок. Эта смола (Е), являющаяся не обязательным структурирующим агентом, предпочтительно замещается исключительно конденсируемыми группами типа гидроксила, за исключением функционально-органических гидролизующихся групп Sofh, например, алкокси, способных выделять COV после конденсации. Кроме того, по своей природе эта смола (Е) не содержит или практически не содержит COV. Это означает, что их содержание равно менее 10 вес.%, предпочтительно менее 1 вес.%. Согласно другим вариантам структурирующий агент (Е) может выбираться из следующих продуктов: силиконаты, силикаты, двуокиси кремния (в порошке или коллоидные) и их смеси. Все эти продукты могут быть использованы отдельно или в смеси или в ассоциации с гидроксилированными смолами (Е), описанными выше. Согласно одному из вариантов настоящего изобретения дисперсия содержит наполнительF, содержащий или не содержащий кремний,преимущественно выбираемый из следующих продуктов: осажденная или не осажденная двуокись кремния, коллоидальная двуокись кремния или двуокись кремния в порошке, карбонаты и их смеси. Карбонаты, например карбонат кальция,являются предпочтительными наполнителями. Другими примерами наполнителей (F), используемых отдельно или в смеси, являются сажа, диоксид титана, оксид алюминия, гидратированная окись алюминия, вермикулит пенообразный (или увеличенный в объеме обжигом) или нет, оксид цинка, слюда, тальк, оксид железа, сульфат бария, гашеная известь. Это минеральные, не содержащие кремний полуукрепляющие или уплотняющие наполнители, с гранулoметрией, составляющей обычно 1-300 мкм,и поверхностью BЕТ, равной менее 50 м 2/г. Используемые, при необходимости, кремнийсодержащие наполнители являются укрепляющими или полуукрепляющими. Это может быть, например, коллоидная двуокись кремния,порошок двуокиси кремния, полученной сжиганием или осаждением, или их смеси. Двуокись кремния, полученная сжиганием, является предпочтительной. Можно также использовать полуукрепляющие кремнийсодержащие наполнители, такие как диатомовые земли или дробленый кварц. 18 Удельная поверхность BET этих кремнийсодержащих порошков составляет более 50 м 2/г,предпочтительно 150-350 м 2/г. Наполнители (F) вводят в эмульсию в виде сухого порошка или в виде коллоидной дисперсии, например, путем простого смешивания. К дисперсиям по изобретению могут добавляться различные добавки, позволяющие изменять их свойства и свойства эластомеров,образованных из этих дисперсий путем удаления воды. Можно ввести, например,- один или несколько диспергаторов (G),состоящих, например, из полиакрилатов натрия или гексаметафосфатов натрия,- один или несколько пластификаторов(Н), выбираемых предпочтительно из силиконовых не реактивных (блокированных) масел и/или из алкилбензолов, таких как описаны в заявке на патент KRAFT2 446 849. В качестве других примеров добавок можно назвать противогрибковые добавки (I), пеногасители (J), стабилизаторы или загустители (К),такие как карбоксиметилцеллюлоза или ксантеновая смола, основания (L). На практике и в случае, когда целью применения является клей, состав водной силиконовой дисперсии, согласно изобретению, является преимущественно следующим:,-диОН, причем это масло имеет вязкостьпри 25 С не менее 20000 мПас, предпочтительно 50000-150000 мПас;(В) - 0,5-20, предпочтительно 3-15 вес. ч. водного раствора с, по меньшей мере, 5 вес.% сухого экстракта и предпочтительно, по меньшей мере, с 15 вес.% сухого экстракта промотора прилипания (В), образованного гидроксилированной смолой POS, Fas-замещенной, за исключением любого гидролизующегося функционально-органического заместителя (например, алкокси) и не содержащей COV, эта смола(С) - 0-3, предпочтительно 0,05-0,5 вес. ч. катализатора (С) конденсации, предпочтительно одна или несколько солей олова,(D) - 0,5-10, предпочтительно 2-8 вес. ч. поверхностно-активного вещества (D), выбираемого из ионных, амфотерных или неионных веществ, причем последние являются предпочтительными (например, полиоксиалкиленированный спирт);(Е) - 0-20, предпочтительно 0,5-10 вес. ч.,по меньшей мере, одной гидроксилированной силиконовой смолы (Е), описанной выше, предпочтительно гидроксилированной смолы MDT,алкильные заместители которой = СН 3, с вязкостьюпри 25 С, равной 100000-200000 мПас,(F) - 0-250, предпочтительно 0-200 вес. ч. наполнителя предпочтительно не кремнийсодержащего, 19G) - 0-5, предпочтительно 0-3 вес. ч. диспергатора. Если дисперсия согласно изобретению предназначена, в частности, но не обязательно,для получения краски или полугустого покрытия (RSE), она имеет преимущественно следующий состав:,-диОН, причем это масло имеет вязкостьпри 25 С, равную или больше 20000 мПас,предпочтительно 50000-150000 мПас;(B) - 0,5-20, предпочтительно 2-15 вес. ч. водного раствора с, по меньшей мере, 5 вес.% сухого экстракта и предпочтительно, по меньшей мере, с 15 вес.% сухого экстракта промотора адгезии (В), образованного гидроксилированной смолой РОS, Fas-замещенной, за исключением любого гидролизирующего функционально-органического заместителя (например,алкокси) и не содержащей COV, эта смола POS содержит 0,5-40 вес.% ОН и 10-50 вес.% Fas;(С) - 0-5, предпочтительно 0,05-4,5 вес. ч. катализатора (С) конденсации предпочтительно одной или нескольких солей олова;(D) - 0,5-10, предпочтительно 2-8 вес. ч. поверхностно-активного вещества (D), выбираемого из ионных, амфотерных, или неионных веществ, причем последние являются предпочтительными (например, полиоксиалкиленированный спирт);(Е) - 0-20, предпочтительно 0,5-10 вес. ч.,по меньшей мере, одной гидроксилированной силиконовой смолы (Е), описанной выше, предпочтительно гидроксилированной смолы DT и/или гидроксилированной смолы MDT, алкильные заместители которой = СН 3, с вязкостьюпри 25 С, равной 100000-200000 мПас;(F) - 0-250, предпочтительно 0-200 вес. ч. наполнителя предпочтительно не кремнийсодержащего;(L) - 0-10, предпочтительно 0-5 вес. ч. основания. Водная дисперсия согласно изобретению является двухфазной эмульсией, в которой нeпрерывная фаза состоит из воды и в которой прерывистая фаза включает, в частности, силиконовое масло полидиорганосилоксана (А). В случае мастик, получение этой водной силиконовой дисперсии может быть выполнено,например, следующим образом:- при необходимости, гидроксилированой силиконовой смолы (Е)(предпочтительно) или ионных (при необходимости, в смеси), в присутствии оптимального количества воды, перемешивание этой смеси до получения тонкодисперсной эмульсии силикон/вода (средняя гранулометрия менее 5 мк и предпочтительно менее 1 мк); в) разбавление водой для доводки доли сухого экстракта в конечном клее до желаемой величины (более 50% и предпочтительно более 70%); г) при необходимости, доведение рН эмульсии до величины, позволяющей облегчить растворение силиконовой карбоксилированной или аминированной смолы в водной фазе клея при ее введении в смесь, (рН кислый, нейтральный или основной); д) при необходимости, добавление диспергатора (G); е) введение силиконовой смолы (В) (или олигомера) предпочтительно в водном растворе,причем эта смола растворяется в воде ( 5% и предпочтительно 10%) при рН клея; ж) при необходимости, введение укрепляющих наполнителей (F) (например, СаСО 3 или двуокись кремния); з) при необходимости, введение дополнительного структурирующего агента (Е) (алкилсиликонат, щелочной силикат, коллоидная двуокись кремния) и/или катализатора конденсации(например, соль олова или титана), при необходимости, в виде водной эмульсии. Согласно одному из вариантов силиконовое масло (А) на стадии а) заменяют, по меньшей мере, одной предъэмульсией силиконового,-дигидроксилированного масла (А), полученного полимеризацией в эмульсии линейных и/или циклических олигомеров с очень слабой вязкостьюпри 25 С ( 1000 мПас) согласно известным и приведенным выше методикам. На практике способом эмульгирования силиконовой фазы (стадия б) может, например,быть способ, описанный в заявке WO-A94/09 058. Для применения в виде мастики водная силиконовая дисперсия, структурирующаяся в адгезивный эластомер, - это эмульсия масло-вводе с наполнителем, сухой экстракт которой больше или равен 50 вес.%, предпочтительно 80 вес.% и более предпочтительно 85-95 вес.%. 21 Для RSE (полугустых покрытий), получение дисперсии может, например, быть выполнено следующим образом: а' - получение эмульсии, включающей масло (а) (А) промотор(ы) адгезии (В) поверхностно-активное(ые) вещество(a)(D) силиконовая(ые) смола(ы) (Е) воду,б' - смешивание эмульсии с, по меньшей мере, одним из следующих компонентов: наполнитель(и) (F) диспергатор(ы) (G) противогрибковое(ые) вещество(ва) (I) пеногаситель(и) (J) сгуститель(и) (К) катализатор (С) основание(я) (L). Естественно, последовательность получения может быть б'а' вместо а'б'. При применении в качестве краски, в структурируемом тонкослойном покрытии RSE,состав водной дисперсии по изобретению выбирают таким образом, чтобы сухой экстракт составлял 30-70 вес.%, предпочтительно около 40 вес.%. Как видно из вышесказанного, дисперсии по изобретению находят свое применение, в частности, в строительной промышленности,при изготовлении мастик, при конопачении и при изготовлении герметичных материалов,таких как прокладки (уплотнения), или же для изготовления пленок, красок, покрытий (RSE) или других тонкослойных продуктов. Объектом изобретения являются также все конечные продукты, в частности, мастики, материалы для герметизации, пленки, покрытия(RSE), краски, содержащие дисперсию по изобретению и/или структурированный эластомер,полученный из этой дисперсии. Другим объектом изобретения является применение вышеописанного продукта (В) в качестве водорастворимого промотора (В) адгезии и когезии в водной силиконовой дисперсии,структурирующейся в клейкий эластомер путем конденсации и включающей(Е) - при необходимости, один структурирующий агент, образованный, по меньшей мере,одной гидроксилированной силиконовой смолой, содержащей в каждой молекуле, по меньшей мере, два различных силоксильных звена,выбираемых из звеньев типа М, D, Т и Q; причем одно из звеньев - Т или Q;(F) - при необходимости, кремнийсодержащий или не кремнийсодержащий наполнитель;(G) - при необходимости, один или несколько диспергаторов (G);(Н) - при необходимости, один или несколько пластификаторов (Н);(I) - при необходимости, одно или несколько противогрибковых веществ (I);(J) - при необходимости, один или несколько пеногасителей (J);(К) - при необходимости, один или несколько стабилизаторов или загустителей (К);(L) - при необходимости, одно или несколько оснований (L). Дисперсии по изобретению являются, в действительности, системами предшественников эластомеров, причем эти предшественники представлены однокомпонентными формами,структурируемыми путем удаления воды, например, при высыхании в обычных условиях. Предпочтительной системой предшественников согласно изобретению является система однокомпонентного типа. В таком случае для стабильности системы необходимы наполнители (F). Эта система, однако, может быть многокомпонентной, например двухкомпонентной,структурируемой путем смешивания компонентов непосредственно перед применением. Двухкомпонентная система состоит из двух различных Р 1, Р 2 частей, которые при смешивании образуют дисперсию, при этом одна из этих частей P1, P2 содержит масло (А), а другая - структурирующий агент, причем катализатор (С), при необходимости, присутствует только в одной из частей Р 1, Р 2. Эти предшественники являются другими объектами, целиком вписывающимися в рамки настоящего изобретения. Большим преимуществом дисперсий согласно изобретению является их стабильность, с ними легко работать и легко использовать, а получаемые из них структурированные эластомеры наделены отличными механическими свойствами, как то: твердость, прочность на разрыв, удлинение при разрыве (относительное удлинение), модуль эластичности, упругая деформация, эластичность, гибкость, причем не только сразу после их получения, но и по мере старения. К тому же, эти структурированные эластомеры имеют низкую себестоимость, хорошую огнестойкость, удовлетворительную тиксотропию и быстро структурируются. Наконец, главным качеством этих структурированных эластомеров является их способность прочно приклеиваться к обычным основам, таким как стекло, дерево, металлы, керамика и другие материалы, при очень низком содержании COV. Исключительно водная природа COV, в частности,дает возможность промывать клей или RSE во 23 дой после нанесения и сопутствующего структурирования. Наконец, необходимо подчеркнуть особенно интересные свойства RSE, получаемых из этой дисперсии, а именно, водонепроницаемость, пропускание водяного пара и износостойкость. Это изобретение можно широко применять при изготовлении мастик, герметичных материалов, материалов для производства пленки,красок, токослойноструктурируемых покрытийRSE. Ниже следуют примеры, которые помогут лучше понять изобретение, все его преимущества и способы осуществления. Примеры Пример 1. Мастика. 1.1. Получение концентрированной эмульсии в реакторе IKAVISK. В стеклянный реактор IKAVISK объемом 1,5 л, снабженный лопастью, приводимой в движение мотором Stober, вводят в следующем порядке:(А) - 580 г силиконового ,-дигидроксилированного масла, с вязкостью = 130000 мПас, Mw = приблизительно 140000, содержание ОН составляет примерно 300 ppm,(Е) - 11,6 г гидроксилированной смолыHOECHST, который является изотридециловым полиоксиэтиленированным спиртом (при 8 ОЕ в среднем),- 29 г деминерализованной воды. Смесь охлаждают циркуляцией холодной воды в цоколе реактора IKA, затем перемешивают со скоростью 100 об/мин в течение 1 ч 50 мин. Температура в конце перемешивания достигает 26,5 С. Таким образом получают концентрированную эмульсию силиконового масла-вводе, которая имеет консистенцию геля, с гранулометрией, определенной с помощью COULTER LS130 (фирмы COULTRONICS) и средняя величина которой равна 0,39 мкм. 1.2. Состав мастики. Скорость перемешивания уменьшают до 70 об/мин. Постепенно разбавляют смесь, вводя при перемешивании 135 г деминерализованной воды. Затем вводят постепенно (в течение 10 мин) и при перемешивании(G) - 13,9 г Coatex P50 (полиакрилат натрия фирмы СОАТЕХ),(В) - 29 г водного раствора смолы (В); этот раствор выпускается фирмой HULS под названием DYNASYLAN HS 2776 и является водным раствором 2,56 моль/л (по кремнию) функционально-органического олигомера силоксана, не содержащим спирта и остаточных алкоксигрупп, полученным согидролизом DYNASYLAN(аминоэтиламинопропилтриэтоксисилан) и DYNASYLAN MTES (метилтриэтоксисилан), затем перегонкой этанола; водный раствор содержит 30 вес.% сухого вещества (измерено на 2 г нелетучего раствора в течение 15 мин при 120 С),(F) - 290 г карбоната Socal 312 (фирмыOMYA),(С) - 2,9 г каталитической водной эмульсии, содержащей 37,6 вес.% дилаурата диоктилолова. Из мастики в вакууме (40 мм Нg) и при перемешивании (5 мин) удаляют пузырьки, и мастику расфасовывают в полиэтиленовые воздухонепроницаемые упаковки по 300 мл. рН клея равен 10,5. Пример 2. Мастика. Воспроизводят действия из примера 1 с небольшими отличиями:- уменьшают дозу смолы (Е) до 5,8 г,- заменяют 29 г DYNASYLAN HS 2776 фирмы HULS на 47 г DYNASYLAN 2759 фирмы HULS, который также является водным раствором функционально-органического силанового олигомера, не содержащего спирта и остаточных алкоксигрупп, но с органическими остатками на основе эпоксигликоля (не аминированный продукт), содержащим 37 вес.% сухого экстракта (измерено на 2 г нелетучего раствора в течение 15 мин при 120 С). Пример 3. Мастика. Воспроизводят действия из примера 1 со следующими отличиями:- уменьшают дозу смолы (Е) 4509 до 5,8 г,- заменяют 29 г DYNASYLAN HS 2776 фирмы HULS на 36,7 г DYNASYLAN 2908 фирмы HULS, который также является водным раствором функционально-органического силоксанового олигомера, не содержащего спирта и остаточных алкоксигрупп, но с органическими остатками на основе уреидоалкила, содержащим 24 вес.% сухого экстракта (измерено на 2 г нелетучего раствора в течение 15 мин при 120 С). Пример 4. Мастика. 4.1. Применение водорастворимой аминированной смолы (В). Смола В: речь идет о водном растворе аминированной смолы Т(ОН), для получения которого готовят 40%-ный водный раствор гамма-аминопропил триметоксисилана, затем перегоняют этанол, образованный путем гидролиза; раствор абсолютно прозрачен и содержит 23% сухого экстракта, являющегося смесью олигомеров, содержащих 4-10 атомов кремния и 2,9%(+/-1 cst). Определение с помощью ЯМР: группы этокси и этанол невозможно обнаружить (с помощью ЯМР 1 Н 360 МГц в CD3OD, или с помощью ЦПГ); молярное распределение (в моль Клейкость. Качественное измерение. Через 24 ч после получения мастики, ее выкладывают в виде полоски толщиной 2-3 мм на основу из светлого стекла, дерева, алюминия или бетона. После сушки этих образцов в течение 14 дней, уровень клейкости измеряют, создавая с помощью лезвия куттера начало разрыва на поверхности контакта между сухой мастикой и основой, затем пытаясь увеличить этот разрыв путем cчищения мастики. Клейкость оценивают как- отличную (обозначается ), если полоску нельзя отклеить от основы,- хорошую (обозначается ), если полоска отклеивается с трудом, либо небольшими поверхностями,- среднюю (обозначается +), если полоска отклеивается довольно легко, даже если на периферии остается несколько неотклеенных точек,- нулевую (обозначается 0), если полоска легко отклеивается. Также оценивают вид разрыва, который в большей своей части может быть адгезивным(RA) (на поверхности контакта мастика/основа) или когезивным (RC) (в самой мастике). Количественное измерение. Образец для наклеивания представляет собой параллелепипед из мастики (12650 мм) между двумя пластинками из стекла или из бетона (поверхность контакта мастика/основа = 506 мм) и антиадгезивные тефлоновые прокладки. Поверхность контакта мастика/воздух составляет 5012 мм, она оставлена свободной,чтобы сделать возможной сушку мастики. Общая продолжительность сушки составляет 28 дней, но прокладки убирают через несколько дней, чтобы упростить процесс сушки. Образец, высушенный в течение 28 дней, вытягивается динамометром, полученная таким образом кривая натяжения позволяет определить удлинение и силу (или модуль), соответствующую разрыву комплекса (трехслойной структуры) основа/мастика/основа. Исследуют вид разрыва, который может быть адгезивным (на поверхности контакта мастика/основа) или когезивным (внутри мастики). 4.2. Воспроизводят пример 1, заменяя использованную смолу В на смолу В согласно 4.1 и заменяя неионное поверхностно-активное вещество на лаурилсульфат натрия (44,8 г) и эмульгируя в присутствии 39,2 г воды. Пример 5. Мастика. Воспроизводят пример 1, не используя структурирующий агент (Е) и заменяя 29 гDYNASYLAN HS 2776 на 75,4 г раствора смолы В согласно 4.1. Сравнительный пример 6. Мастика. Воспроизводят пример 1, используя 40,6 г смолы (Е), определенной в примере 1, но не используют раствор смолы (B). Пример 7. Мастика. Воспроизводят пример 4.1, но не используют катализатор (C). Методы оценки. Начальные механические свойства. Через 24 ч после получения мастики, дисперсию распределяют тонким слоем с помощью калиброванного скребка, чтобы изготовить пленку толщиной 2 мм, которую оставляют для высыхания на 10 дней, после чего измеряют следующие механические свойства:- твердость по Шору A (DUR) согласно норме ASTM-D-2240,- прочность на разрыв (R/R) согласно норме AFNOR-T 46 002, соответствующей ASTM-D 412, в МПа,- удлинение при разрыве (A/R) в % согласно AFNOR-T 46 002,- модуль эластичности Mod100 при 100% удлинения согласно норме AFNOR-T 46 002, в МПа. Механические свойства после ускоренного старения. Вышеназванные механические измерения были произведены еще раз на мастике, хранившейся в герметичной упаковке в течение 14 дней при 50 С. Результаты - сводная таблица Примеры Гранулометрия эмульсии, мкм рН мастики Свойства пленки толщиной 2 мм твердость по Шору А прочность на разрыв, МПа Удлинение при разрыве, % Модуль 100%, МПа 27 качество прилипания к стеклу качество прилипания к бетону качество прилипания к алюминию качество прилипания к дереву Свойства после 14 дней при 50 С твердость по Шору А прочность на разрыв, МПа Удлинение при разрыве, % Модуль 100%, МПа качество прилипания к стеклу Количественные характеристики прилипания (свежая мастика) к стеклу Прочность на разрыв, МПа Удлинение при разрыве Тип разрыва к бетону Прочность на разрыв, МПа Удлинение при разрыве Тип разрыва к алюминию Прочность на разрыв, МПа Удлинение при разрыве Тип разрыва Пример 8. Полугустое покрытие (RSE). 8.1. Получение коллоидной дисперсии наполнителей и других добавок, предназначенных для введения в дисперсию - предшественникRSE. В стеклянный реактор IKAVISK объемом 1,5 л, снабженный лопастью, приводимой в движение мотором Stber, вводят в следующем порядке: 47,8 г дистиллированной воды,(К) - 163,0 г раствора стабилизатора, образованного 1%-ным водным раствором RHODOPOL в дистиллированной воде, (ксантеновая смола = большая молекула, образованная циклическим сахаром и кислотой - рm2106), выпускаемого фирмой RHONE POULENC,(G) - 9,28 г диспергатора СОАТЕХ Р 50(полиакрилат натрия),(I) - 1,17 г противогрибкового вещества ТР 1 12-15 (раствор производных изотиазолинона в гликоле, выпускаемый фирмой PHAGOGENE),(J) - 1,02 г пеногасителя BEVALOD 6001,состоящего из водной эмульсии смеси металлсодержащего мыла и мягкого неионного поверхностно-активного вещества, в углеводородном высококачественном рафинированном масле; этот пеногаситель выпускается фирмойRHONE POULENC. Эту смесь перемешивают со скоростью 100 об/мин, затем вводят, постепенно ускоряя перемешивание и при охлаждении(F) - 44,7 г наполнителя, образованного диоксидом титана RL 60, разработанного фирмой RHONE POULENC,BLP2, выпускаемого фирмой OMYA. После добавления наполнителей (F) скорость перемешивания равна приблизительно 600 об/мин, а температура составляет 30 С. Это перемешивание продолжают в течение 30 мин. 8.2. Получение водной силиконовой дисперсии - предшественника RSE. В коллоидную дисперсию вводят при перемешивании водную силиконовую эмульсию,полученную согласно указанному ниже способу. В стеклянный реактор IKAVISK объемом 1,5 л, снабженный лопастью, приводимой в движение мотором Stber, вводят в следующем порядке:(А) - 367 г силиконового ,-дигидроксилированного масла, с вязкостью = 80000 мПас,Mw приблизительно равно 100000, содержание ОН составляет примерно 350 ppm;DT и гидроксилированной из расчета 2,2% ОН,звенья СН 3SiO3/2 составляют 70 вес.%, в то время как звенья (СН 3)2SiO2/2 составляют 30 вес.%; причем эта смола имеет молекулярную массу,равную примерно 1300, а молярное соотношение СН 3/Si=1,77; 29 Реактор охлаждают циркуляцией холодной воды в цоколе реактора. Перемешивают смесь со скоростью 100 об/мин в течение 1 ч 50 мин. Температура в конце перемешивания достигает 26 С. Таким образом получают концентрированную эмульсию силиконового масла-в-воде. Эта эмульсия имеет консистенцию геля. Скорость перемешивания понижают до 70 об/мин. Постепенно разбавляют гель, вводя при перемешивании 228,4 г деминерализованной воды. Таким образом, получают напоминающую молоко эмульсию с гранулометрией, определенной с помощью COULTER LS130, составляющей в среднем 0,5 мкм. После введения этой молокообразной эмульсии в коллоидную дисперсию, полученную согласно п.8.1, постепенно добавляют при перемешивании(В) - 20,3 г аминированной водорастворимой смолы того же типа, что использовалась в примере 4.1, описанном выше;(L) - 13,0 г 20%-ного водного раствора гидроокиси калия. Из полученного таким образом покрытияRSE удаляют пузырьки газов в вакууме (40 мм Нg) и при перемешивании (5 мин). Полученная эмульсия имеет следующий состав (выраженный в весовых частях):CH3SiO3/2, 24 вес.% звеньев (СН 3)2SiO2/2 и 14 вес.% звеньев (СН 3)3SiO1/2,- гель разбавляют, используя не 228,4 г деминерализованной воды, а 237,3 г. Эту силиконовую дисперсию перемешивают с(С) 6,99 г каталитической эмульсии дилаурата диоктил олова и(В) 11,61 г аминированной водорастворимой смолы того же типа, что использовалась в вышеописанном примере 4.1. Этот препарат оставляют для старения в течение 2 дней при 23 С, после чего получают покрытие RSE. 10.2. Коллоидную дисперсию получают как в 8.1. 10.3. Получение RSE.RSE получают, постепенно вводя при перемешивании в коллоидную дисперсию- предварительную смесь (состоящую из силиконовой эмульсии, каталитической эмульсии С и водорастворимой смолы (В,- 12,7 г 20%-ного водного раствора нашатырного спирта. Из полученного RSE удаляют пузырьки газов в вакууме (40 мм Нg) и при перемешивании(5 мин). Полученная эмульсия имеет следующий состав (выраженный в весовых частях):(С) - катализирующая эмульсия дилаурата диоктила олова 1,76(В) - водорастворимая аминированная смола 5,25(L) - 20%-ный водный раствор гидроокисикалия 3,37.(С) - катализирующая эмульсия дилаурата диоктилолова 1,81(В) - водорастворимая аминированная смола 3,00(L) - 20%-ный водный раствор гидроокиси калия 3,14 Сравнительный пример 9. RSE. Воспроизводят действия из примера 8, заменяя 50% водной силиконовой эмульсии, использованной в 8.2, на акрилостирольный латекс, структурируемый в УФ, типа RHODOPASPOULENC. Пример 10. RSE. 10.1. Получение водной силиконовой дисперсии. Воспроизводят пример 8.2 со следующими отличиями: Пример 11. Оценка свойств RSE примеров 8, 9 сравнит. и 10. 11.1. Методы оценки. Проницаемость водяного пара (Sd). Согласно норме EN 1062-2. На сухой пленке RSE толщиной примерно 180 мкм после ускоренной сушки в течение 24 ч при 23 С и 50% отн. вл., затем в течение 24 ч при 50 С в сушильной камере; старения из 3 циклов: погружения в воду на 8 ч при 23 С/сушки в течение 16 ч при 50 С; наконец,повторного кондиционирования в течение 3 дней при 23 С и 50% HR. Абсорбция воды (W). Согласно норме DIN 52617. Тест выполняют на пленке толщиной примерно 180 мкм, помещенной на гипсовую плитку, высушенной в течение 24 ч при 23 С, затем в течение 24 ч при 50 С. Кондиционирование в течение 3 дней при 23 С и 50% отн. вл. Измерения производят после 3 промываний путем абсорбции воды в течение 24 ч с промежуточным высушиванием при 40 С. Повторное кондиционирование в течение 7 дней при 23 С и 50% отн. вл. Результат: вода, абсорбированная за 24 ч на м 2 покрытия RSE. Удлинение при разрыве. Согласно норме AFNORТ 46 002. Тест выполнен на динамометре с образцом Н 2 толщиной приблизительно 1 мм, вытягиваемым на 50 мм/мин, после сушки в течение 28 дней при 23 С и 50% относительной влажности. Влажная абразия. Согласно норме AF NOR N 30082. Тест выполнен на Plynometre Doitteau. На сухой пленке толщиной приблизительно 180 мм, наложенной на фиброцемент после ускоренной сушки. 4 дня при 23 С - 50% отн. вл., затем 9 дней при 50 С. Повторное кондиционирование в течение 24 ч при 23 С - 50% отн. вл. Результат выражен в количестве ходов щетки, необходимых для получения 50% износа покрытия. Зеркальный блеск. Согласно норме NF Т 30 064. Измерение перестройки или диффузии светового луча, падающего под углом 85, выполненное с помощью Glossmaster 507 m. Полученный ток, пропорциональный интенсивности света, свидетельствует о состоянии с точки зрения блеска. 11.2. Результаты. Примерыcu: абсорбция воды,кг/ м 2 Vh0,10,1 Удлинение при разрыве, % 200 200 300 Влажный абразивный износ (количество ходов) 10000 10000 Зеркальный блеск примерно пример 4 но 10 результаты примера не изменяются без гидроокиси калия. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Водная силиконовая дисперсия, структурируемая путем конденсации в клейкий эластомер, отличающаяся тем, что она состоит, по меньшей мере частично, из 32 А - по меньшей мере, одного полидиорганосилоксана (РОS), содержащего в каждой молекуле, по меньшей мере, две группы ОН; В - по меньшей мере, одного водорастворимого промотора прилипания, выбранного из силанов и/или гидроксилированных POS, содержащих в каждой молекуле, по меньшей мере, одну гидроксильную группу и, по меньшей мере, одну гидрофильную функциональную группу сцепления с основой (Fas), а также из смесей этих продуктов, за исключением продуктов гидролиза алкоксилированных эпоксифункциональных силанов. 2. Дисперсия по п.1, отличающаяся тем,что она дополнительно содержит, по меньшей мере, один металлоорганический катализатор конденсации (С). 3. Дисперсия по п.2, отличающаяся тем,что она дополнительно содержитD - по меньшей мере, одно поверхностноактивное вещество и Е - возможно, по меньшей мере, один структурирующий агент, при условии, что 1 - в присутствии такого структурирующего агента (Е) промотор (В) содержит в каждой молекуле, по меньшей мере, одну группу ОН,2 - при отсутствии такого структурирующего агента (Е) промотор (В) и/или POS (А) содержит в каждой молекуле, по меньшей мере,три группы ОН. 4. Дисперсия по одному из пп.1-3, отличающаяся тем, что POS (А) представляет собой масло формулы(цикло)алкенилу С 1-С 6 или амину. 5. Дисперсия по одному из пп.1-4, отличающаяся тем, что водорастворимый промотор адгезии (В) представляет собой гидроксилированный линейный полидиорганосилоксан с силоксильными звеньями D и/или MD и/или гидроксилированную смолу POS, содержащую силоксильные звенья Т или силоксильные звеньяRSiO3/2 и Q - звено SiO4/2, где R обозначает углеводородный радикал или функциональную группу Fas, и тем, что этот промотор содержит,по меньшей мере, одну группу Fas, связанную с,по меньшей мере, одним Si. 6. Дисперсия по п.5, отличающаяся тем,что промотор (В) представляет собой смолу,выбираемую из смол типа Т(ОН), DT(OH),DQ(OH), MQ(OH), MDT(ОН), MDQ(OH) или их смесей, где М, D, Т, Q имеют значения, определенные в п.5. 7. Дисперсия по одному из пп.1-6, отличающаяся тем, что промотор (В) содержит одну или несколько групп Fas, одинаковых или разных, выбираемых из группы, содержащей функциональные группы амино, эпокси, акрило,метакрило, уреидо, меркапто, тиол, хлоралкил. 8. Дисперсия по одному из пп.1-7, отличающаяся тем, что промотор адгезии (В) (подобный РОS (А используют в качестве отдельного структурирующего агента или в качестве дополнения к структурирующемy агенту (Е),образованному, по меньшей мере, одной гидроксилированной смолой, содержащей в каждой молекуле, по меньшей мере, два различных силоксильных звена, выбираемых из звеньев типа М, D, Т и Q, определенных в п.5, причем, по меньшей мере, одно из них является Т или Q,и/или, по меньшей мере, одним из следующих 34 продуктов: силиконаты, силикаты, двуокиси кремния (в порошке или коллоидные). 9. Дисперсия по одному из пп.1-8, отличающаяся тем, что она содержит кремнийсодержащий или не кремнийсодержащий наполнитель (F). 10. Дисперсия по одному из пп.1-9, отличающаяся тем, что она дополнительно содержит одну или несколько добавок, выбранных из диспергаторов, пластификаторов, противогрибковых веществ, пеногасителей, стабилизаторов или загустителей, оснований или их смесь. 11. Мастика, материал для герметизации,пленка, краска или покрытие (RSE), отличающееся тем, что оно содержит дисперсию по одному из пп.1-10.
