Номер патента: 13338

Опубликовано: 30.04.2010

Авторы: Цзинь Чуньцин, Лю Янь, Ван Синьмин

Скачать PDF файл.

Формула / Реферат

1. Автоматический шприц для смешивания растворимого порошкообразного лекарственного препарата с жидкостью, отличающийся тем, что указанный шприц содержит узел инжектирования, узел смешивания лекарств и устройство запуска, в котором

узел инжектирования включает в себя трубообразную наружную втулку (6) инжектирования и ампулу (5), скользящую внутри втулки (6), причем ампула (5) с поршнем (26) внутри предназначена для содержания растворимого порошкообразного лекарственного препарата и открыта на дне, игла (28) инжектирования, имеющая два прокалывающих конца, проходит через втулку (3) и по одной оси соединена с входным отверстием ампулы (5), игла (28) установлена на переднем конце втулки (6) и дно ампулы (5) установлено на заднем конце втулки (6);

узел смешивания лекарств включает трубообразную втулку (9) смешивания лекарств, передний конец которой закрыт с отверстием в центре; ампула (8) растворителя, заранее напряженная давлением, скользит внутри втулки (9); игла (27) смешивания лекарств, имеющая два прокалывающих конца, проходит через кронштейн (7) иглы смешивания лекарств и по одной оси соединена с входным отверстием ампулы (8); игла (27) смешивания лекарств установлена на переднем конце втулки (9), и дно ампулы (8) установлено на заднем конце втулки (9);

устройство запуска включает в себя трубообразную втулку (22) запуска и пружинный толкающий механизм, скользящий внутри втулки (22);

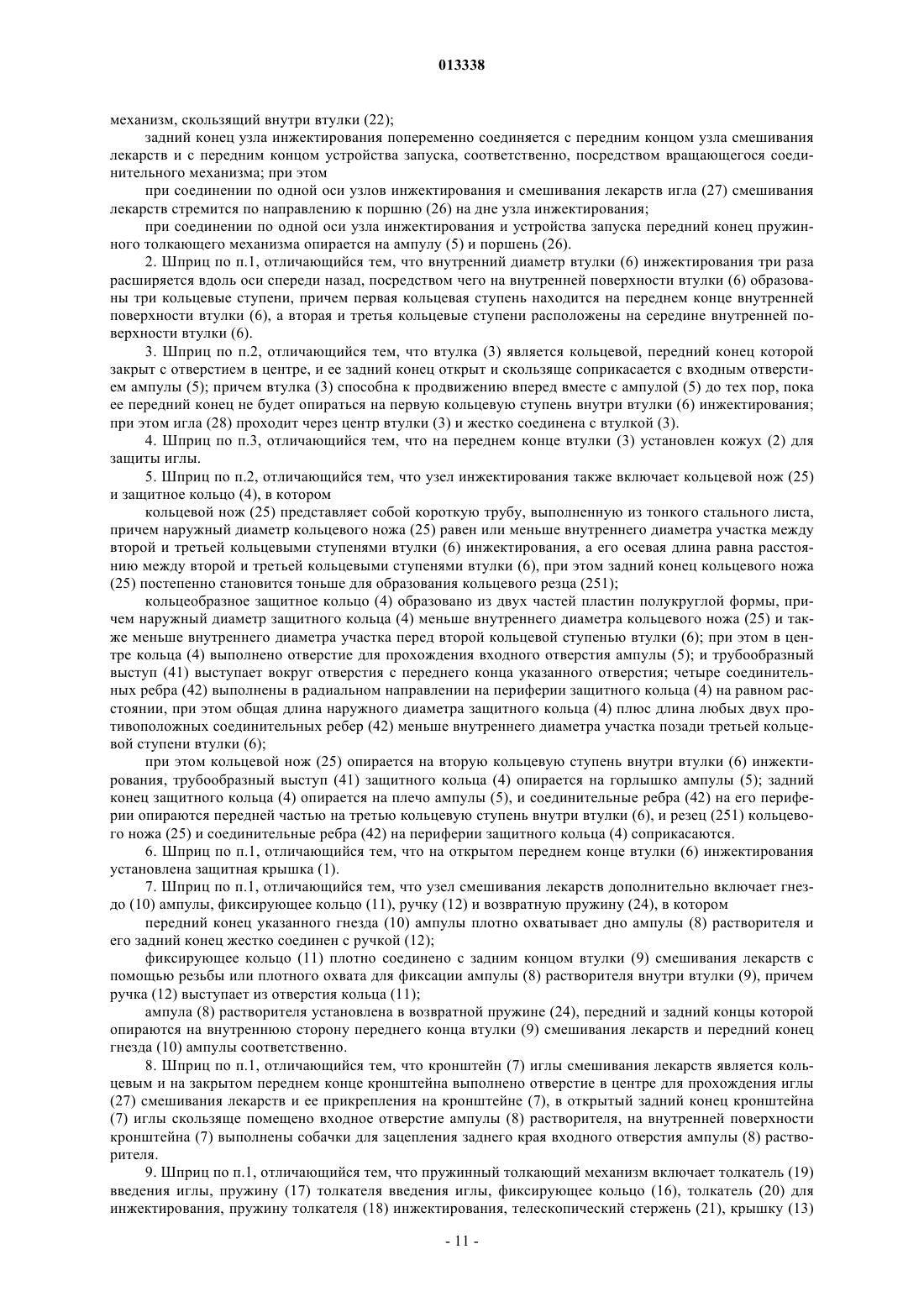

задний конец узла инжектирования попеременно соединяется с передним концом узла смешивания лекарств и с передним концом устройства запуска, соответственно, посредством вращающегося соединительного механизма; при этом

при соединении по одной оси узлов инжектирования и смешивания лекарств игла (27) смешивания лекарств стремится по направлению к поршню (26) на дне узла инжектирования;

при соединении по одной оси узла инжектирования и устройства запуска передний конец пружинного толкающего механизма опирается на ампулу (5) и поршень (26).

2. Шприц по п.1, отличающийся тем, что внутренний диаметр втулки (6) инжектирования три раза расширяется вдоль оси спереди назад, посредством чего на внутренней поверхности втулки (6) образованы три кольцевые ступени, причем первая кольцевая ступень находится на переднем конце внутренней поверхности втулки (6), а вторая и третья кольцевые ступени расположены на середине внутренней поверхности втулки (6).

3. Шприц по п.2, отличающийся тем, что втулка (3) является кольцевой, передний конец которой закрыт с отверстием в центре, и ее задний конец открыт и скользяще соприкасается с входным отверстием ампулы (5); причем втулка (3) способна к продвижению вперед вместе с ампулой (5) до тех пор, пока ее передний конец не будет опираться на первую кольцевую ступень внутри втулки (6) инжектирования; при этом игла (28) проходит через центр втулки (3) и жестко соединена с втулкой (3).

4. Шприц по п.3, отличающийся тем, что на переднем конце втулки (3) установлен кожух (2) для защиты иглы.

5. Шприц по п.2, отличающийся тем, что узел инжектирования также включает кольцевой нож (25) и защитное кольцо (4), в котором

кольцевой нож (25) представляет собой короткую трубу, выполненную из тонкого стального листа, причем наружный диаметр кольцевого ножа (25) равен или меньше внутреннего диаметра участка между второй и третьей кольцевыми ступенями втулки (6) инжектирования, а его осевая длина равна расстоянию между второй и третьей кольцевыми ступенями втулки (6), при этом задний конец кольцевого ножа (25) постепенно становится тоньше для образования кольцевого резца (251);

кольцеобразное защитное кольцо (4) образовано из двух частей пластин полукруглой формы, причем наружный диаметр защитного кольца (4) меньше внутреннего диаметра кольцевого ножа (25) и также меньше внутреннего диаметра участка перед второй кольцевой ступенью втулки (6); при этом в центре кольца (4) выполнено отверстие для прохождения входного отверстия ампулы (5); и трубообразный выступ (41) выступает вокруг отверстия с переднего конца указанного отверстия; четыре соединительных ребра (42) выполнены в радиальном направлении на периферии защитного кольца (4) на равном расстоянии, при этом общая длина наружного диаметра защитного кольца (4) плюс длина любых двух противоположных соединительных ребер (42) меньше внутреннего диаметра участка позади третьей кольцевой ступени втулки (6);

при этом кольцевой нож (25) опирается на вторую кольцевую ступень внутри втулки (6) инжектирования, трубообразный выступ (41) защитного кольца (4) опирается на горлышко ампулы (5); задний конец защитного кольца (4) опирается на плечо ампулы (5), и соединительные ребра (42) на его периферии опираются передней частью на третью кольцевую ступень внутри втулки (6), и резец (251) кольцевого ножа (25) и соединительные ребра (42) на периферии защитного кольца (4) соприкасаются.

6. Шприц по п.1, отличающийся тем, что на открытом переднем конце втулки (6) инжектирования установлена защитная крышка (1).

7. Шприц по п.1, отличающийся тем, что узел смешивания лекарств дополнительно включает гнездо (10) ампулы, фиксирующее кольцо (11), ручку (12) и возвратную пружину (24), в котором

передний конец указанного гнезда (10) ампулы плотно охватывает дно ампулы (8) растворителя и его задний конец жестко соединен с ручкой (12);

фиксирующее кольцо (11) плотно соединено с задним концом втулки (9) смешивания лекарств с помощью резьбы или плотного охвата для фиксации ампулы (8) растворителя внутри втулки (9), причем ручка (12) выступает из отверстия кольца (11);

ампула (8) растворителя установлена в возвратной пружине (24), передний и задний концы которой опираются на внутреннюю сторону переднего конца втулки (9) смешивания лекарств и передний конец гнезда (10) ампулы соответственно.

8. Шприц по п.1, отличающийся тем, что кронштейн (7) иглы смешивания лекарств является кольцевым и на закрытом переднем конце кронштейна выполнено отверстие в центре для прохождения иглы (27) смешивания лекарств и ее прикрепления на кронштейне (7), в открытый задний конец кронштейна (7) иглы скользяще помещено входное отверстие ампулы (8) растворителя, на внутренней поверхности кронштейна (7) выполнены собачки для зацепления заднего края входного отверстия ампулы (8) растворителя.

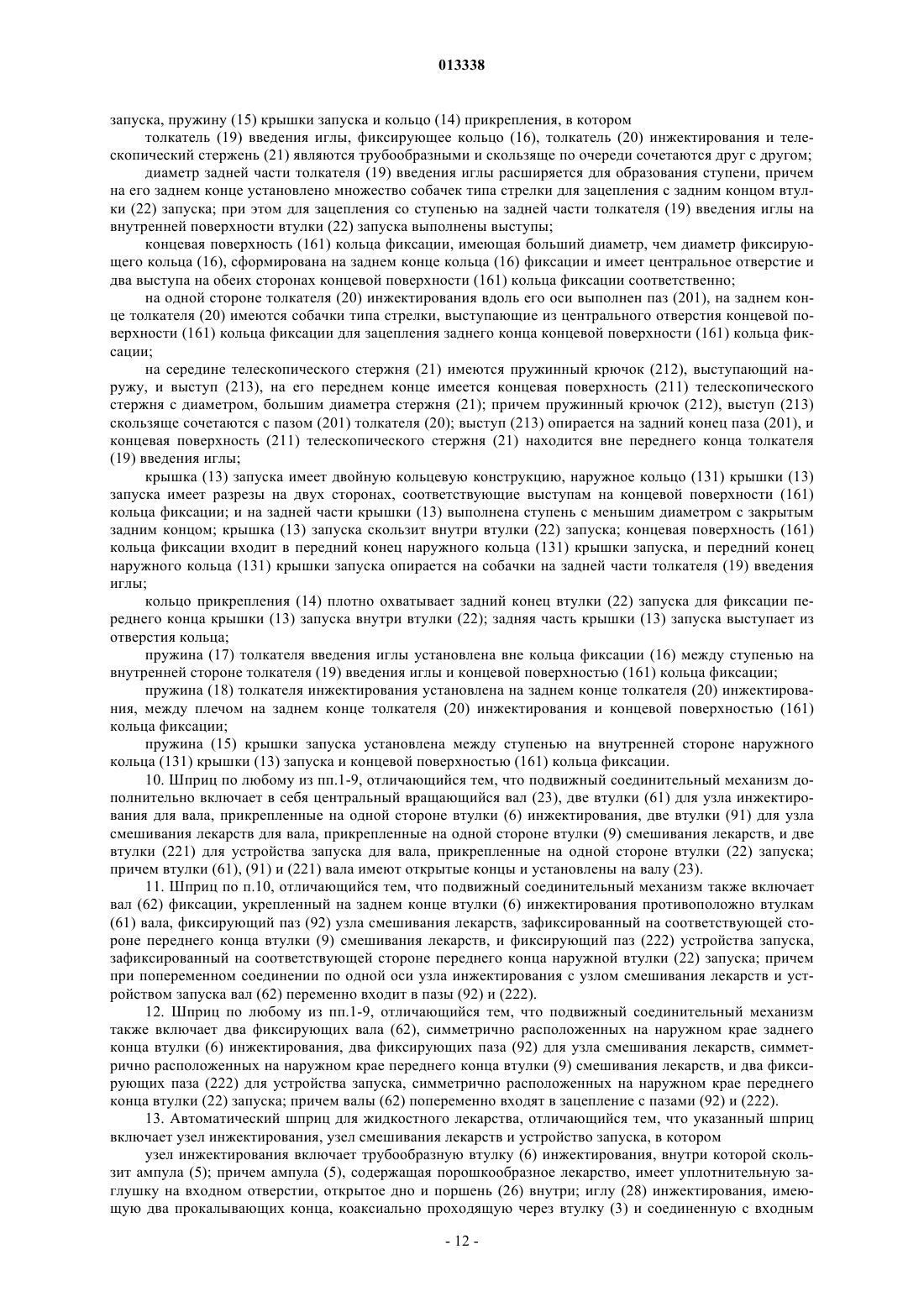

9. Шприц по п.1, отличающийся тем, что пружинный толкающий механизм включает толкатель (19) введения иглы, пружину (17) толкателя введения иглы, фиксирующее кольцо (16), толкатель (20) для инжектирования, пружину толкателя (18) инжектирования, телескопический стержень (21), крышку (13) запуска, пружину (15) крышки запуска и кольцо (14) прикрепления, в котором

толкатель (19) введения иглы, фиксирующее кольцо (16), толкатель (20) инжектирования и телескопический стержень (21) являются трубообразными и скользяще по очереди сочетаются друг с другом;

диаметр задней части толкателя (19) введения иглы расширяется для образования ступени, причем на его заднем конце установлено множество собачек типа стрелки для зацепления с задним концом втулки (22) запуска; при этом для зацепления со ступенью на задней части толкателя (19) введения иглы на внутренней поверхности втулки (22) запуска выполнены выступы;

концевая поверхность (161) кольца фиксации, имеющая больший диаметр, чем диаметр фиксирующего кольца (16), сформирована на заднем конце кольца (16) фиксации и имеет центральное отверстие и два выступа на обеих сторонах концевой поверхности (161) кольца фиксации соответственно;

на одной стороне толкателя (20) инжектирования вдоль его оси выполнен паз (201), на заднем конце толкателя (20) имеются собачки типа стрелки, выступающие из центрального отверстия концевой поверхности (161) кольца фиксации для зацепления заднего конца концевой поверхности (161) кольца фиксации;

на середине телескопического стержня (21) имеются пружинный крючок (212), выступающий наружу, и выступ (213), на его переднем конце имеется концевая поверхность (211) телескопического стержня с диаметром, большим диаметра стержня (21); причем пружинный крючок (212), выступ (213) скользяще сочетаются с пазом (201) толкателя (20); выступ (213) опирается на задний конец паза (201), и концевая поверхность (211) телескопического стержня (21) находится вне переднего конца толкателя (19) введения иглы;

крышка (13) запуска имеет двойную кольцевую конструкцию, наружное кольцо (131) крышки (13) запуска имеет разрезы на двух сторонах, соответствующие выступам на концевой поверхности (161) кольца фиксации; и на задней части крышки (13) выполнена ступень с меньшим диаметром с закрытым задним концом; крышка (13) запуска скользит внутри втулки (22) запуска; концевая поверхность (161) кольца фиксации входит в передний конец наружного кольца (131) крышки запуска, и передний конец наружного кольца (131) крышки запуска опирается на собачки на задней части толкателя (19) введения иглы;

кольцо прикрепления (14) плотно охватывает задний конец втулки (22) запуска для фиксации переднего конца крышки (13) запуска внутри втулки (22); задняя часть крышки (13) запуска выступает из отверстия кольца;

пружина (17) толкателя введения иглы установлена вне кольца фиксации (16) между ступенью на внутренней стороне толкателя (19) введения иглы и концевой поверхностью (161) кольца фиксации;

пружина (18) толкателя инжектирования установлена на заднем конце толкателя (20) инжектирования, между плечом на заднем конце толкателя (20) инжектирования и концевой поверхностью (161) кольца фиксации;

пружина (15) крышки запуска установлена между ступенью на внутренней стороне наружного кольца (131) крышки (13) запуска и концевой поверхностью (161) кольца фиксации.

10. Шприц по любому из пп.1-9, отличающийся тем, что подвижный соединительный механизм дополнительно включает в себя центральный вращающийся вал (23), две втулки (61) для узла инжектирования для вала, прикрепленные на одной стороне втулки (6) инжектирования, две втулки (91) для узла смешивания лекарств для вала, прикрепленные на одной стороне втулки (9) смешивания лекарств, и две втулки (221) для устройства запуска для вала, прикрепленные на одной стороне втулки (22) запуска; причем втулки (61), (91) и (221) вала имеют открытые концы и установлены на валу (23).

11. Шприц по п.10, отличающийся тем, что подвижный соединительный механизм также включает вал (62) фиксации, укрепленный на заднем конце втулки (6) инжектирования противоположно втулкам (61) вала, фиксирующий паз (92) узла смешивания лекарств, зафиксированный на соответствующей стороне переднего конца втулки (9) смешивания лекарств, и фиксирующий паз (222) устройства запуска, зафиксированный на соответствующей стороне переднего конца наружной втулки (22) запуска; причем при попеременном соединении по одной оси узла инжектирования с узлом смешивания лекарств и устройством запуска вал (62) переменно входит в пазы (92) и (222).

12. Шприц по любому из пп.1-9, отличающийся тем, что подвижный соединительный механизм также включает два фиксирующих вала (62), симметрично расположенных на наружном крае заднего конца втулки (6) инжектирования, два фиксирующих паза (92) для узла смешивания лекарств, симметрично расположенных на наружном крае переднего конца втулки (9) смешивания лекарств, и два фиксирующих паза (222) для устройства запуска, симметрично расположенных на наружном крае переднего конца втулки (22) запуска; причем валы (62) попеременно входят в зацепление с пазами (92) и (222).

13. Автоматический шприц для жидкостного лекарства, отличающийся тем, что указанный шприц включает узел инжектирования, узел смешивания лекарств и устройство запуска, в котором

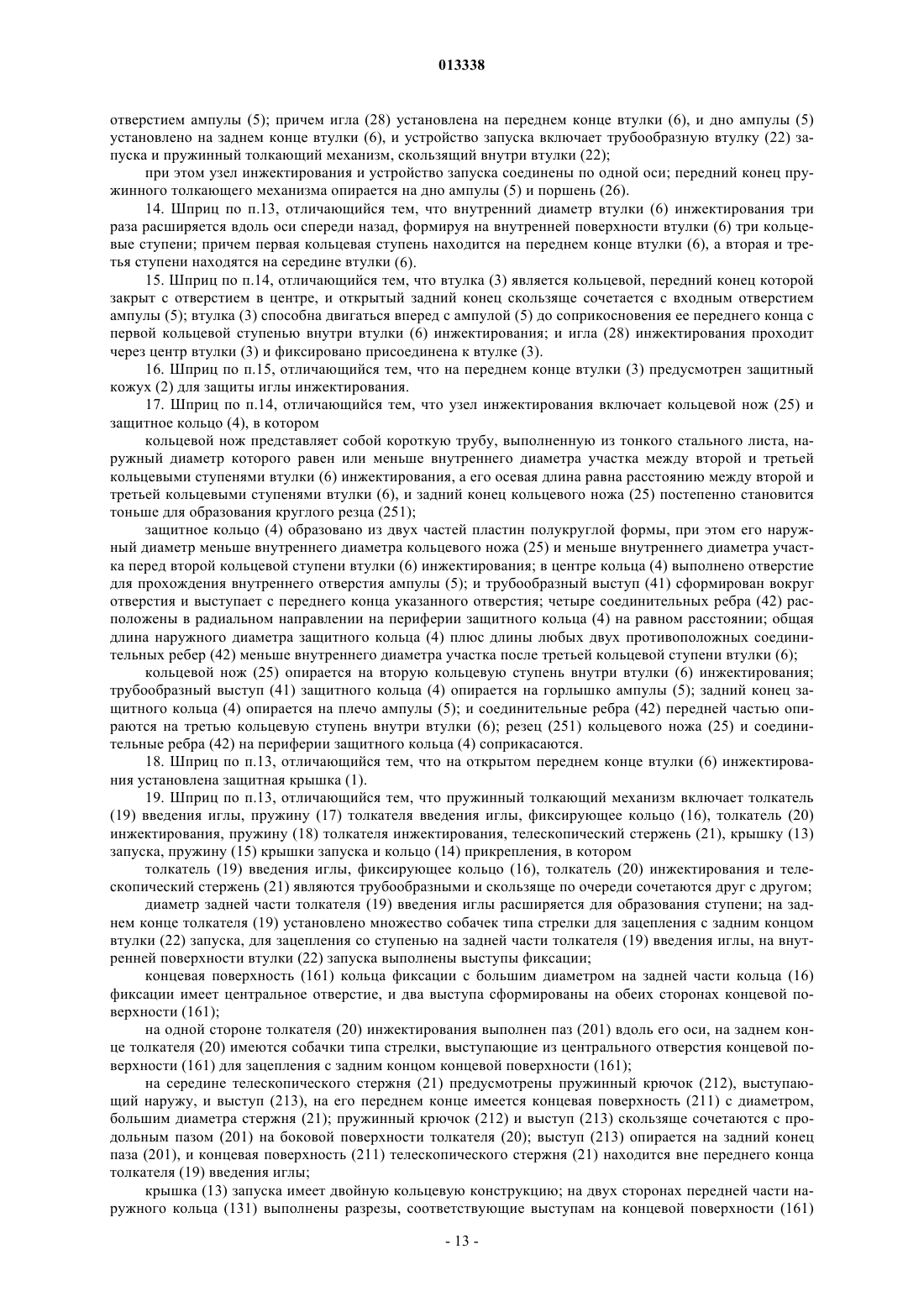

узел инжектирования включает трубообразную втулку (6) инжектирования, внутри которой скользит ампула (5); причем ампула (5), содержащая порошкообразное лекарство, имеет уплотнительную заглушку на входном отверстии, открытое дно и поршень (26) внутри; иглу (28) инжектирования, имеющую два прокалывающих конца, коаксиально проходящую через втулку (3) и соединенную с входным отверстием ампулы (5); причем игла (28) установлена на переднем конце втулки (6), и дно ампулы (5) установлено на заднем конце втулки (6), и устройство запуска включает трубообразную втулку (22) запуска и пружинный толкающий механизм, скользящий внутри втулки (22);

при этом узел инжектирования и устройство запуска соединены по одной оси; передний конец пружинного толкающего механизма опирается на дно ампулы (5) и поршень (26).

14. Шприц по п.13, отличающийся тем, что внутренний диаметр втулки (6) инжектирования три раза расширяется вдоль оси спереди назад, формируя на внутренней поверхности втулки (6) три кольцевые ступени; причем первая кольцевая ступень находится на переднем конце втулки (6), а вторая и третья ступени находятся на середине втулки (6).

15. Шприц по п.14, отличающийся тем, что втулка (3) является кольцевой, передний конец которой закрыт с отверстием в центре, и открытый задний конец скользяще сочетается с входным отверстием ампулы (5); втулка (3) способна двигаться вперед с ампулой (5) до соприкосновения ее переднего конца с первой кольцевой ступенью внутри втулки (6) инжектирования; и игла (28) инжектирования проходит через центр втулки (3) и фиксировано присоединена к втулке (3).

16. Шприц по п.15, отличающийся тем, что на переднем конце втулки (3) предусмотрен защитный кожух (2) для защиты иглы инжектирования.

17. Шприц по п.14, отличающийся тем, что узел инжектирования включает кольцевой нож (25) и защитное кольцо (4), в котором

кольцевой нож представляет собой короткую трубу, выполненную из тонкого стального листа, наружный диаметр которого равен или меньше внутреннего диаметра участка между второй и третьей кольцевыми ступенями втулки (6) инжектирования, а его осевая длина равна расстоянию между второй и третьей кольцевыми ступенями втулки (6), и задний конец кольцевого ножа (25) постепенно становится тоньше для образования круглого резца (251);

защитное кольцо (4) образовано из двух частей пластин полукруглой формы, при этом его наружный диаметр меньше внутреннего диаметра кольцевого ножа (25) и меньше внутреннего диаметра участка перед второй кольцевой ступени втулки (6) инжектирования; в центре кольца (4) выполнено отверстие для прохождения внутреннего отверстия ампулы (5); и трубообразный выступ (41) сформирован вокруг отверстия и выступает с переднего конца указанного отверстия; четыре соединительных ребра (42) расположены в радиальном направлении на периферии защитного кольца (4) на равном расстоянии; общая длина наружного диаметра защитного кольца (4) плюс длины любых двух противоположных соединительных ребер (42) меньше внутреннего диаметра участка после третьей кольцевой ступени втулки (6);

кольцевой нож (25) опирается на вторую кольцевую ступень внутри втулки (6) инжектирования; трубообразный выступ (41) защитного кольца (4) опирается на горлышко ампулы (5); задний конец защитного кольца (4) опирается на плечо ампулы (5); и соединительные ребра (42) передней частью опираются на третью кольцевую ступень внутри втулки (6); резец (251) кольцевого ножа (25) и соединительные ребра (42) на периферии защитного кольца (4) соприкасаются.

18. Шприц по п.13, отличающийся тем, что на открытом переднем конце втулки (6) инжектирования установлена защитная крышка (1).

19. Шприц по п.13, отличающийся тем, что пружинный толкающий механизм включает толкатель (19) введения иглы, пружину (17) толкателя введения иглы, фиксирующее кольцо (16), толкатель (20) инжектирования, пружину (18) толкателя инжектирования, телескопический стержень (21), крышку (13) запуска, пружину (15) крышки запуска и кольцо (14) прикрепления, в котором

толкатель (19) введения иглы, фиксирующее кольцо (16), толкатель (20) инжектирования и телескопический стержень (21) являются трубообразными и скользяще по очереди сочетаются друг с другом;

диаметр задней части толкателя (19) введения иглы расширяется для образования ступени; на заднем конце толкателя (19) установлено множество собачек типа стрелки для зацепления с задним концом втулки (22) запуска, для зацепления со ступенью на задней части толкателя (19) введения иглы, на внутренней поверхности втулки (22) запуска выполнены выступы фиксации;

концевая поверхность (161) кольца фиксации с большим диаметром на задней части кольца (16) фиксации имеет центральное отверстие, и два выступа сформированы на обеих сторонах концевой поверхности (161);

на одной стороне толкателя (20) инжектирования выполнен паз (201) вдоль его оси, на заднем конце толкателя (20) имеются собачки типа стрелки, выступающие из центрального отверстия концевой поверхности (161) для зацепления с задним концом концевой поверхности (161);

на середине телескопического стержня (21) предусмотрены пружинный крючок (212), выступающий наружу, и выступ (213), на его переднем конце имеется концевая поверхность (211) с диаметром, большим диаметра стержня (21); пружинный крючок (212) и выступ (213) скользяще сочетаются с продольным пазом (201) на боковой поверхности толкателя (20); выступ (213) опирается на задний конец паза (201), и концевая поверхность (211) телескопического стержня (21) находится вне переднего конца толкателя (19) введения иглы;

крышка (13) запуска имеет двойную кольцевую конструкцию; на двух сторонах передней части наружного кольца (131) выполнены разрезы, соответствующие выступам на концевой поверхности (161) кольца фиксации; и на задней части крышки (13) выполнена ступень с меньшим диаметром с закрытым задним концом; крышка (13) запуска скользит внутри втулки (22) запуска; концевая поверхность (161) кольца фиксации входит в передний конец наружного кольца (131) крышки запуска, и передний конец наружного кольца (131) крышки запуска опирается на собачки на задней части толкателя (19) введения иглы;

кольцо (14) прикрепления плотно охватывает задний конец втулки (22) запуска для фиксации передней части крышки (13) запуска внутри втулки (22) запуска; при этом задняя часть крышки (13) запуска выступает из отверстия кольца;

пружина (17) толкателя введения иглы установлена вне кольца (16) фиксации между ступенью на внутренней стороне толкателя (19) введения иглы и концевой поверхностью (161) кольца фиксации;

пружина (18) толкателя инжектирования установлена на заднем конце толкателя (20) инжектирования, между плечом на заднем конце толкателя (20) инжектирования и концевой поверхностью (161) кольца фиксации;

пружина (15) крышки запуска установлена между ступенью на внутренней стороне наружного кольца (131) крышки запуска и концевой поверхностью (161) кольца фиксации.

20. Шприц по любому из пп.13-19, отличающийся тем, что задний конец втулки (6) инжектирования и передний конец втулки (22) запуска по одной оси соединены с помощью резьбы или плотного охвата.

21. Шприц по любому из пп.13-19, отличающийся тем, что задний конец втулки (6) инжектирования жестко прикреплен к переднему концу втулки (22) запуска, образуя таким образом единую деталь.

22. Шприц по любому из пп.13-19, отличающийся тем, что валы (62) фиксации симметрично расположены на наружном крае заднего конца втулки (6) инжектирования и фиксирующие пазы (222) устройства запуска симметрично расположены на наружном крае переднего конца втулки (22) запуска, причем валы (62) и пазы (222) находятся в зацеплении.

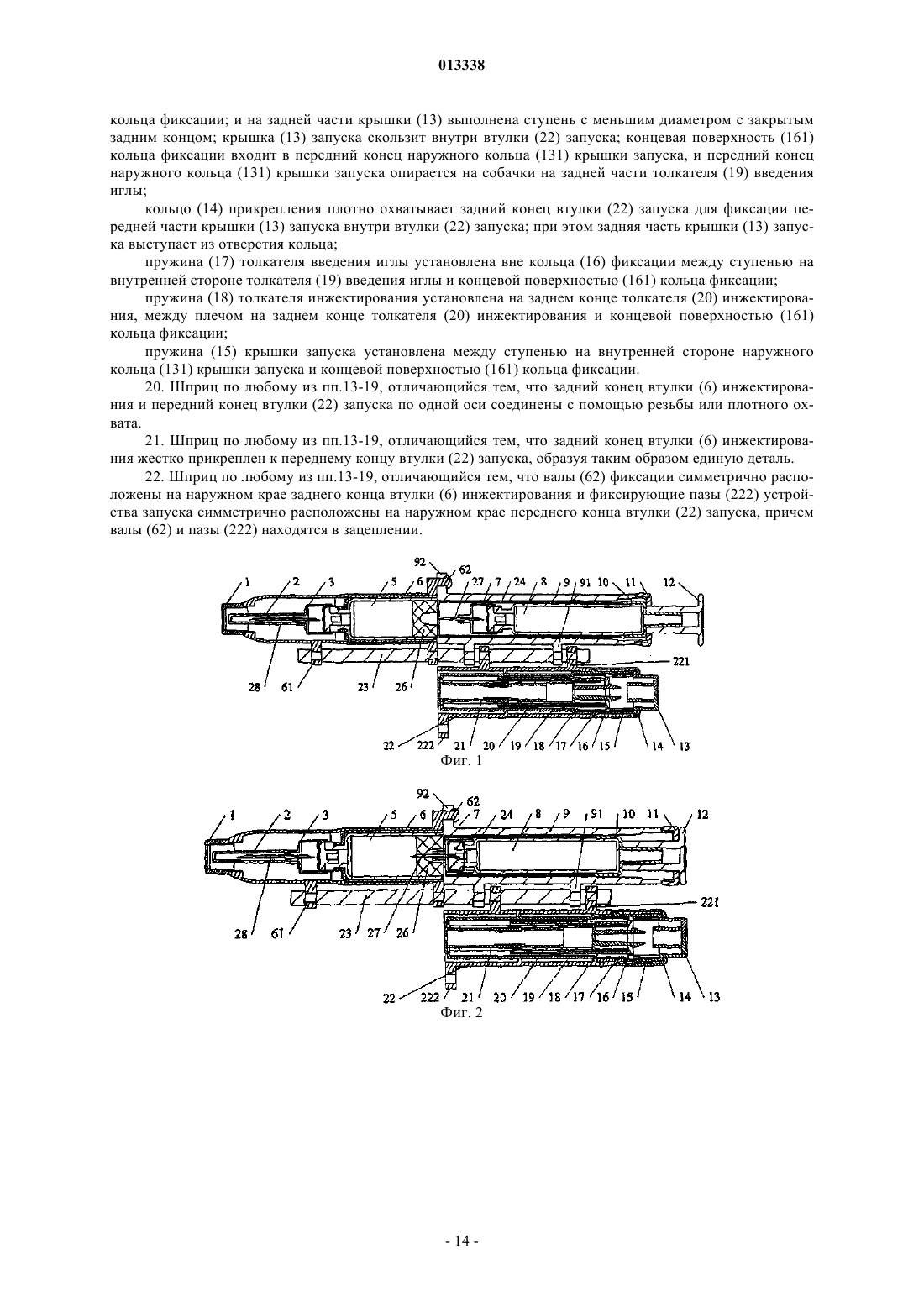

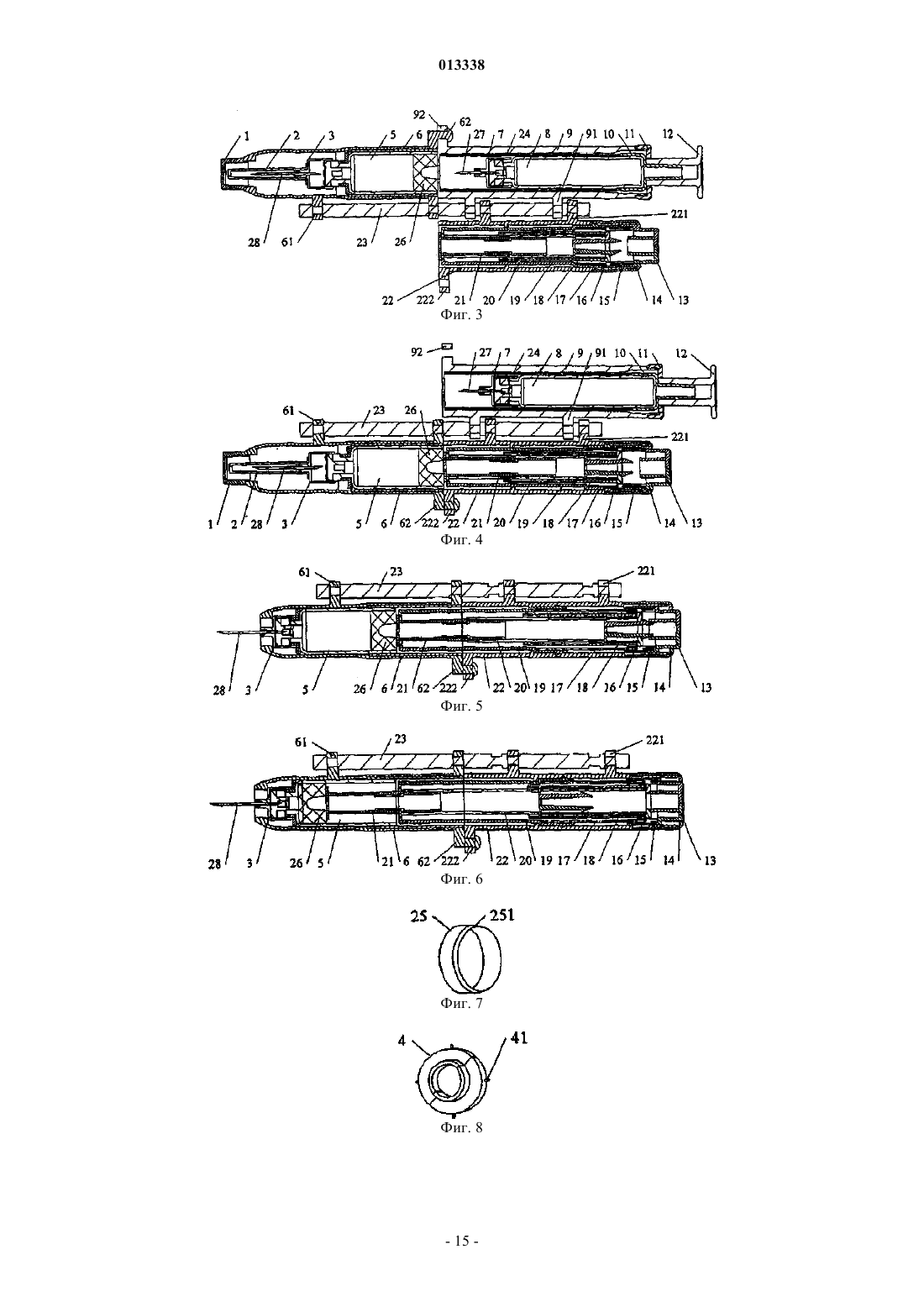

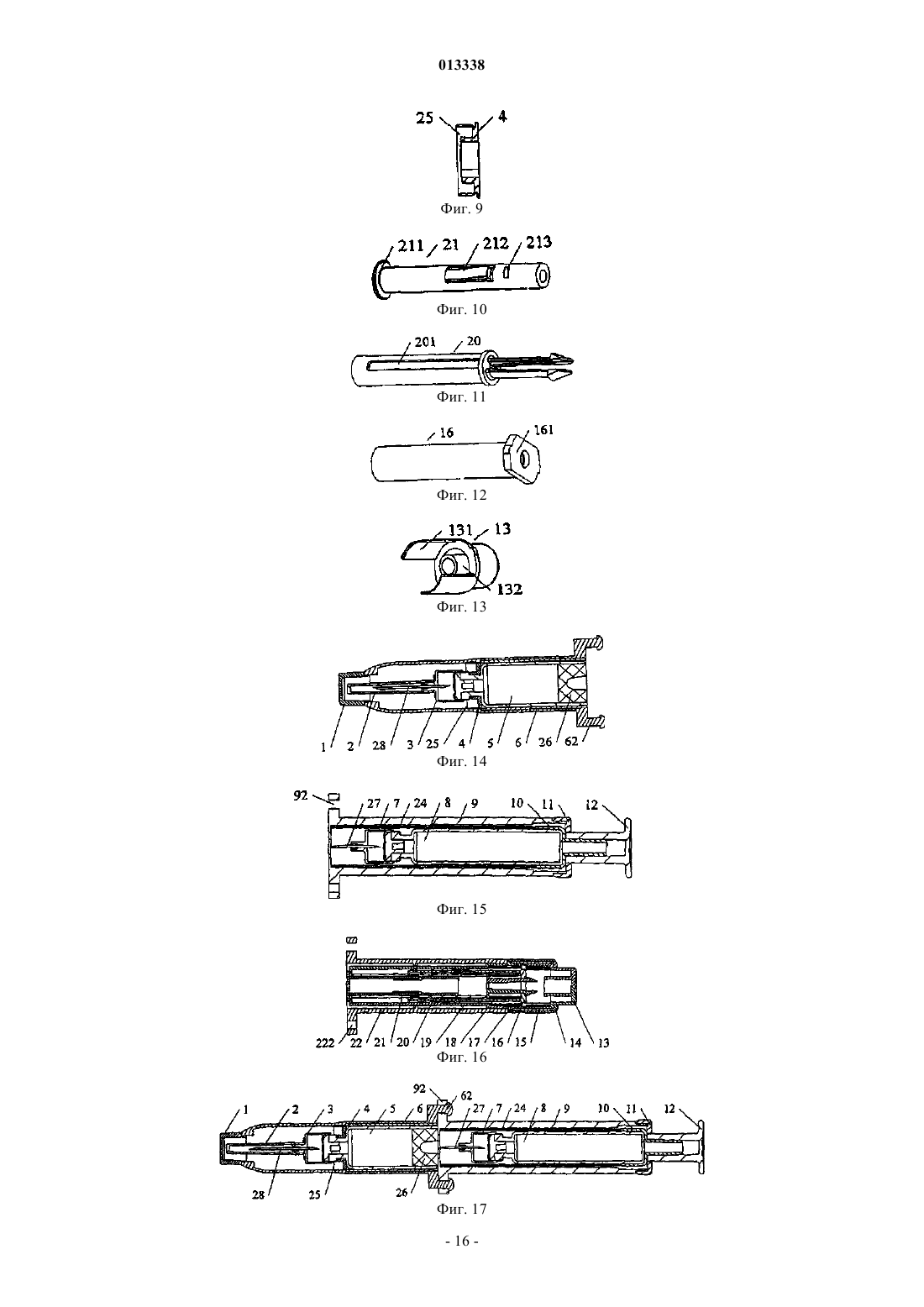

Рисунок 1


Текст

Смотреть все

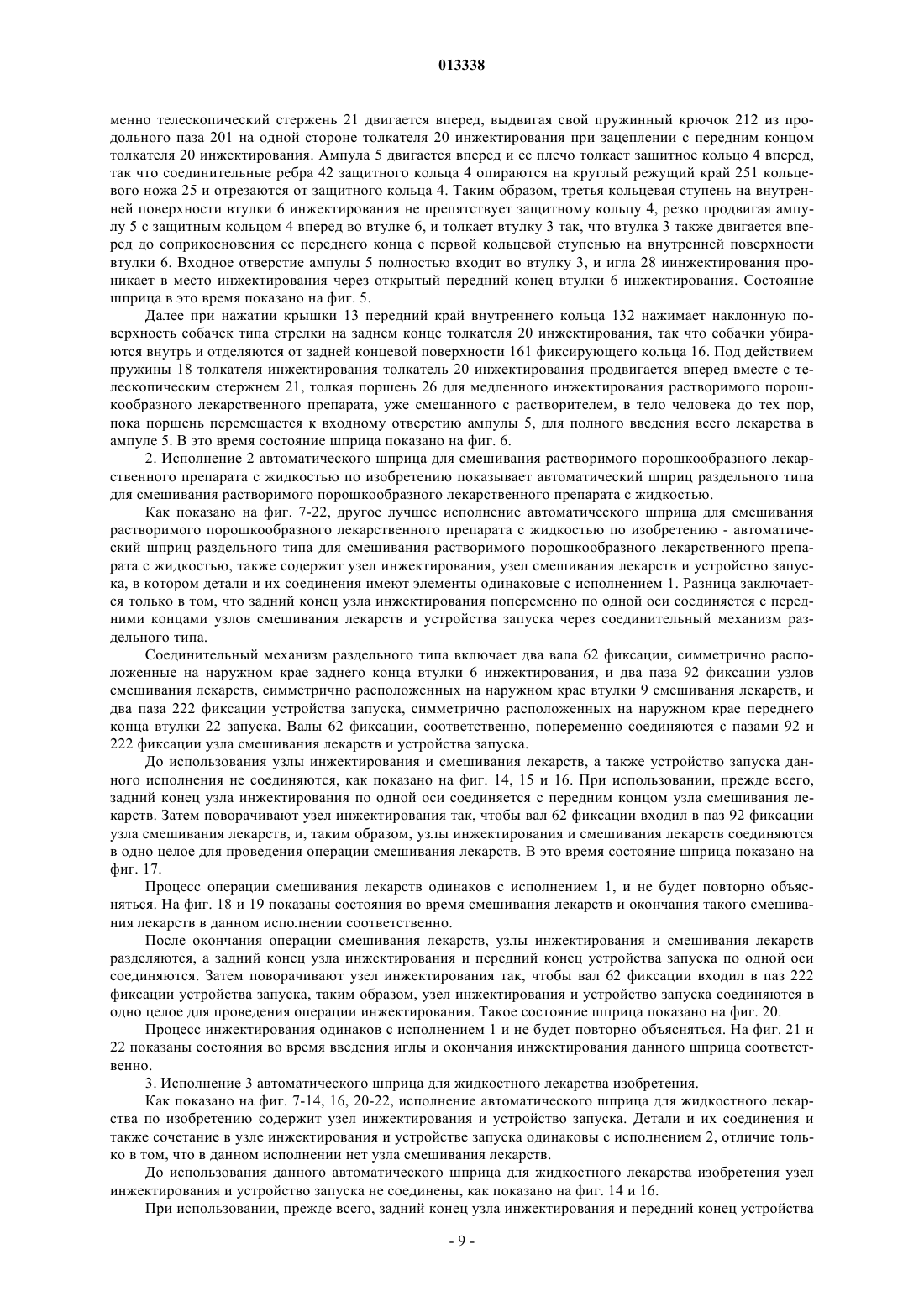

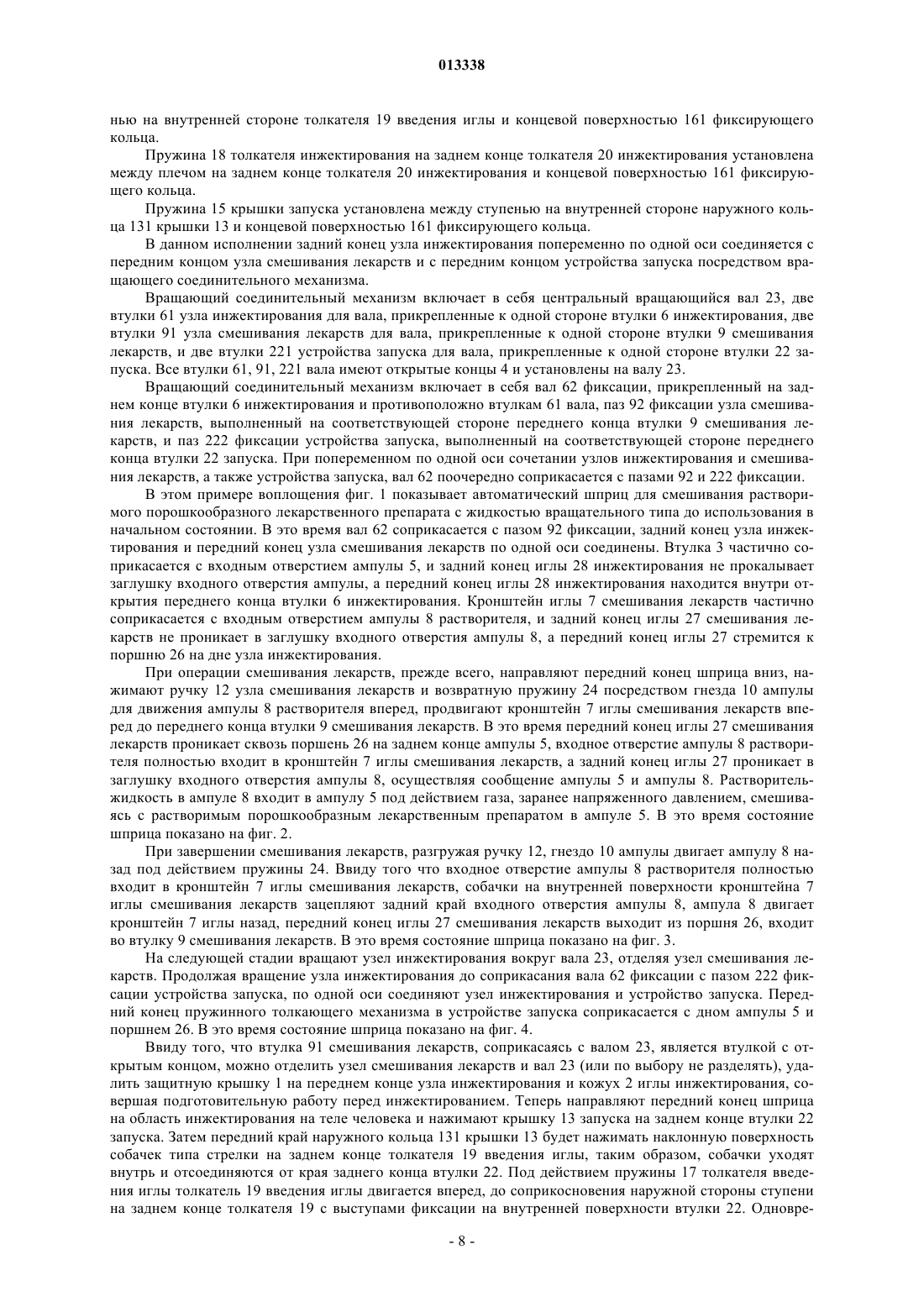

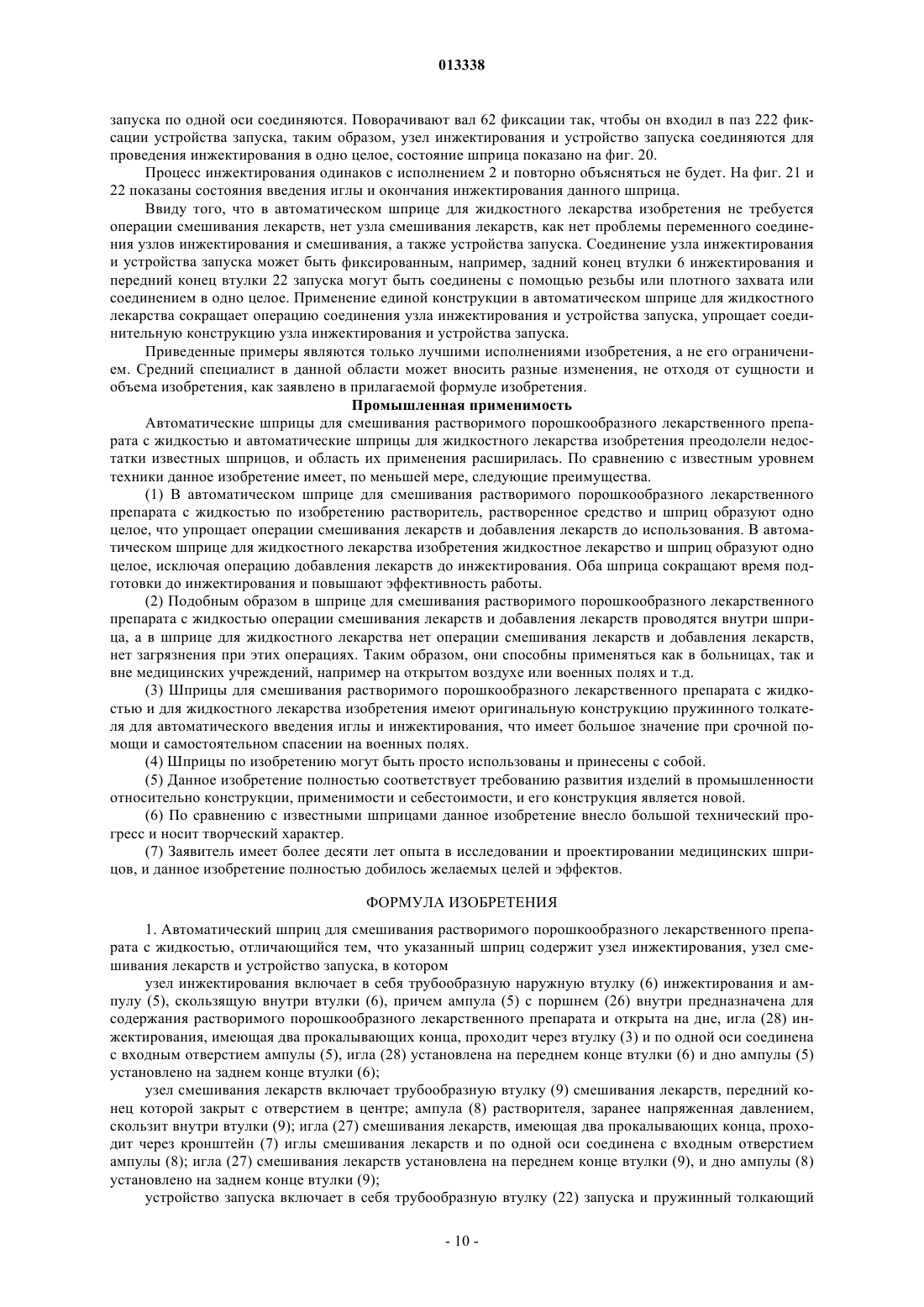

013338 Область техники Данное изобретение касается медицинского автоматического шприца, в частности автоматического шприца для смешивания растворимых лекарственных средств, в который предварительно положено растворимое порошкообразное лекарство и жидкостное лекарство в качестве растворителя, а также автоматического шприца, в который предварительно положено жидкостное лекарство. Уровень техники В последние годы ввиду многих недостатков в традиционной операции инжектирования (введения) лекарственных средств, заявитель осуществил значительное усовершенствование в конструкции шприца и подал несколько патентов в Китае и за рубежом. В этих патентах конструкции шприца имеют свои преимущества и разные функции, однако, мало тех, которые могут быть использованы в срочных ситуациях для скорого автоматического инжектирования, поэтому эти известные шприцы нельзя использовать в срочных ситуациях для скорого автоматического введения, например в случае военных действий или неожиданных событий. Кроме того, в предшествующем уровне техники раскрыт автоматический шприц,использующий порошкообразное лекарство, поэтому невозможно широко использовать автоматический шприц, который использует порошкообразное лекарство, имеющее лучший лечебный эффект, чем жидкое лекарство. Из-за сложных операций в процессе смешивания и добавления лекарств и риска загрязнения традиционные шприцы не подходят для срочного инжектирования за пределами медицинского оборудования. В заявке 200510096467.1 Автоматический шприц для смешивания растворимого порошкообразного лекарственного препарата с жидкостью, поданной 5 декабря 2005 г. в Китайское патентное ведомство, раскрывается автоматический шприц для твердого порошкообразного лекарственного средства,содержащий узел инжектирования, узел смешивания лекарств, устройство запуска и соединительного механизма, в котором узел инжектирования включает ампулу раствора, содержащего твердое порошкообразное лекарство, узел смешивания лекарств включает ампулу для растворителя, содержащую жидкий растворитель, устройство запуска включает толкатель, комбинированную конструкцию собачки и пружины, и соединительный механизм имеет центральный вращающийся вал и втулку вала. Центральный вращающийся вал закреплен на узле инжектирования, и втулка закреплена между узлом смешивания лекарств и устройством запуска. Указанный вал проходит через втулку, так узел смешивания лекарств и устройство запуска могут вращаться вокруг вала, таким образом, чтобы поочередно соединять с блоком смешивания лекарств для завершения операции смешивания лекарств и автоматического инжектирования друг за другом. Заявка 200620079616.3 Автоматический шприц вращательного типа для смешивания растворимого порошкообразного лекарственного препарата с жидкостью, поданная заявителем 22 августа 2006 г. в Китайское патентное ведомство, описывает узел инжектирования, узел смешивания лекарств, устройство запуска и соединительный механизм, раскрытые в вышеуказанном шприце согласно документу 200510096467.1, при этом в узел инжектирования добавлены кольцевой нож и защитное кольцо, в узел смешивания лекарств добавлена возвратная пружина. Устройство запуска включает толкатель для введения иглы, толкатель для инжектирования и телескопический толкатель. Соответственно, внутри предусмотрены две пружины - одна пружина для толкателя для введения иглы и другая - для толкателя инжектирования, и две втулки в соединительном механизме, имеющие открытые концы, предусмотренные для узла смешивания лекарств и устройства запуска соответственно. Центральный вращающийся вал и узел инжектирования соединены через втулку вала, имеющего открытый конец вместо фиксированного соединения, раскрытого в документе 200510096467.1. Указанные улучшения сильно повышают эффект автоматического шприца. Данное изобретение заявляет приоритет по двум вышеуказанным китайским заявкам. Сущность изобретения Главной задачей изобретения является преодоление недостатков существующих медицинских шприцов путем предоставления новой конструкции автоматического шприца для смешивания растворимого порошкообразного лекарственного препарата с жидкостью и автоматического шприца для жидкостного лекарства. Технические проблемы, подлежащие решению, заключаются в упрощении подготовительной операции перед инжектированием и избегании загрязнения лекарств на стадии подготовки с целью использования в немедицинских помещениях. Другой задачей изобретения является предоставление автоматического шприца для смешивания растворимого порошкообразного лекарственного препарата с жидкостью и автоматического шприца для жидкостного лекарства. Технические проблемы, подлежащие решению, заключаются в предоставлении функций автоматического введения иглы и лекарства с целью обеспечения скорого инжектирования и срочной помощи. Автоматический шприц для смешивания растворимого порошкообразного лекарственного препарата с жидкостью по изобретению осуществляется следующим путем. Автоматический шприц для смешивания растворимого порошкообразного лекарственного препарата с жидкостью по изобретению включает в себя узел инжектирования, узел смешивания лекарств и устройство запуска.-1 013338 Указанный узел инжектирования включает в себя трубообразную наружную втулку инжектирования и блокирующую ампулу, скользящую внутри втулки инжектирования. Указанная ампула с поршнем внутри для содержания растворимого порошкообразного лекарственного препарата открыта на дне. Игла инжектирования, имеющая два прокалывающих конца, коаксиально соединена с входным отверстием ампулы через втулку. Указанная игла инжектирования установлена на переднем конце наружной втулки инжектирования, и дно ампулы установлено на заднем конце наружной втулки инжектирования. Указанный узел смешивания лекарств включает трубообразную втулку смешивания лекарств, передний конец которой закрыт с отверстием в центре. Ампула растворителя, заранее напряженная давлением, скользит внутри втулки смешивания лекарств. Игла смешивания лекарств, имеющая два прокалывающих конца, проходит через кронштейн иглы смешивания лекарств и по одной оси соединяется с входным отверстием ампулы растворителя. Указанная игла смешивания лекарств установлена на переднем конце втулки смешивания лекарств, и дно ампулы растворителя размещено на заднем конце втулки смешивания лекарств. Указанное устройство запуска включает в себя трубообразную запускающую втулку и пружинный толкающий механизм, скользящий внутри запускающей втулки. Задний конец указанного узла инжектирования, передний конец указанного узла смешивания лекарств и передний конец указанного устройства запуска попеременно по одной оси соединяются посредством подвижного соединительного механизма. При соединении по одной оси указанных узлов инжектирования и смешивания лекарств, указанная игла смешивания лекарств стремится по направлению к поршню на дне указанного узла инжектирования. При соединении по одной оси указанного узла инжектирования и устройства запуска передний конец указанного пружинного толкающего механизма опирается на дно блокирующей ампулы и указанный поршень. Действие автоматического шприца для смешивания растворимого порошкообразного лекарственного препарата с жидкостью по изобретению осуществляется следующим образом. Внутренний диаметр наружной втулки инжектирования три раза расширяется вдоль оси спереди назад, на внутренней поверхности которой образованы три кольцевые ступени. Первая кольцевая ступень расположена на переднем конце втулки инжектирования, вторая и третья кольцевые ступени расположены в средней части внутренней стенки наружной втулки инжектирования. Автоматический шприц для смешивания растворимого порошкообразного лекарственного препарата с жидкостью характеризуется тем, что втулка иглы инжектирования имеет кольцевой передний конец,который и имеет отверстие в центре, и ее задний конец открыт и скользяще соприкасается с входным отверстием ампулы. Указанная втулка иглы инжектирования продвигается вперед вместе с блокирующей ампулой до тех пор, пока ее передний конец не будет опираться на первую кольцевую ступень внутри втулки инжектирования. Указанная игла инжектирования проходит через центр указанной втулки иглы инжектирования и фиксировано прикреплена к ней. Передний конец втулки снабжен кожухом для защиты иглы. Узел инжектирования включает в себя кольцевой нож и защитное кольцо. Указанный кольцевой нож представляет собой короткую трубу, выполненную из тонкого стального листа, наружный диаметр которого равен или меньше внутреннего диаметра между второй и третьей кольцевыми ступенями втулки инжектирования, а его осевая длина равна расстоянию между второй и третьей кольцевыми ступенями втулки инжектирования, задний конец кольцевого ножа постепенно становится тоньше для образования круглого резца. Указанное защитное кольцо образовано из двух частей пластин полукруглой формы, наружный диаметр которого меньше внутреннего диаметра кольцевого ножа, и внутреннего диаметра перед второй кольцевой ступенью втулки инжектирования. В центре кольца имеется отверстие для прохождения входного отверстия ампулы, и сформирован выступ вокруг отверстия, проходящий к переднему концу. 2-16 соединительных ребер расположены на радиальном направлении на периферии указанного защитного кольца на равном расстоянии. Наружный диаметр указанного защитного кольца плюс длина двух любых противоположных ребер меньше внутреннего диаметра после третьей кольцевой ступени к заднему концу втулки инжектирования. Указанный кольцевой нож опирается на вторую кольцевую ступень внутри втулки инжектирования. Трубообразный выступ защитного кольца опирается на горлышко ампулы. Задний конец защитного кольца опирается на выступ (плечо) ампулы, и соединительные ребра на его периферии опираются на третью кольцевую ступень внутри втулки инжектирования. Резец указанного кольцевого ножа и ребра на периферии указанного защитного кольца соприкасаются. Открытый передний конец втулки инжектирования снабжен защитной крышкой. Указанный узел смешивания лекарств еще включает гнездо ампулы, фиксирующее кольцо, ручку и возвратную пружину. Передний конец указанного гнезда ампулы плотно охватывает дно ампулы растворителя, и его задний конец плотно охватывает указанную ручку.-2 013338 Указанное фиксирующее кольцо соединяется с задним концом втулки смешивания лекарств с помощью резьбы или тесного контакта для фиксации ампулы растворителя внутри втулки смешивания лекарств. Указанная ручка проходит сквозь фиксирующее кольцо. Указанная возвратная пружина установлена на ампуле растворителя, передний и задний концы которой опираются на внутреннюю сторону передней концевой поверхности втулки смешивания лекарств и передний конец указанного гнезда ампулы соответственно. Указанный кронштейн иглы смешивания лекарств является кольцевым, передний конец которого закрыт с отверстием в центре для прохождения иглы смешивания лекарств и ее фиксирования на нем. Задний конец кронштейна иглы смешивания лекарств открыт и скользяще соприкасается с входным отверстием ампулы растворителя, на внутренней поверхности которого установлена собачка для сцепления с задним краем входного отверстия ампулы растворителя. Указанный пружинный толкающий механизм включает толкатель введения иглы, пружину толкателя введения иглы, фиксирующее кольцо, толкатель инжектирования пружины толкателя инжектирования, телескопический стержень, запускную крышку, пружины крышки запуска и кольца прикрепления, в которых указанный толкатель введения иглы, фиксирующее кольцо, толкатель инжектирования и телескопический стержень являются трубообразными и скользяще постепенно сочетаются друг с другом. Диаметр задней части указанного толкателя введения иглы расширяется для образования ступеней,на заднем конце которого установлено множество собачек типа стрелки для зацепления с задним концом втулки запуска. Для зацепления со ступенью на задней части указанного толкателя введения иглы, на внутренней поверхности указанной запускной втулки выполнен выступ фиксации. Концевая поверхность кольца фиксации, имеющая больший диаметр, чем диаметр кольца фиксации на задней части указанного кольца, имеет два выступа, выполненные на двух сторонах концевой поверхности кольца соответственно. На боковой поверхности указанного толкателя инжектирования сделан продольный паз, на заднем конце которого имеется собачка типа стрелки, выступающая из центрального отверстия указанной концевой поверхности кольца фиксации для зацепления его заднего конца. На середине указанного телескопического стержня имеются пружинный крючок, выступающий наружу, и выступ, на его переднем конце имеется концевая поверхность телескопического стержня с большим диаметром. Указанные пружинный крючок и выступ скользяще сочетаются с продольным пазом. Указанный выступ опирается на задний конец указанного продольного паза, и концевая поверхность указанного телескопического стержня находится вне переднего конца толкателя введения иглы. Указанная крышка запуска является двухэтажной кольцевой, на двух сторонах передней части наружного кольца которой сделаны разрезы, соответствующие выступам на концевой поверхности кольца фиксации, и на задней части ее сделана ступень с меньшим диаметром с закрытым задним концом. Указанная крышка запуска скользит внутри втулки запуска. Концевая поверхность указанного кольца фиксации входит в передний конец наружного кольца крышки запуска, и передний конец наружного кольца крышки запуска опирается на собачки, выполненные на задней части толкателя введения иглы. Указанное кольцо прикрепления плотно охватывается задним концом втулки запуска в кольце фиксации для фиксации указанного переднего конца крышки запуска внутри втулки запуска. Задняя часть крышки запуска выступает из отверстия кольца. Указанная пружина толкателя введения иглы установлена вне кольца фиксации, между ступенью на внутренней стороне толкателя введения иглы и концевой поверхностью кольца фиксации. Указанная пружина толкателя инжектирования установлена на заднем конце толкателя инжектирования между плечом на заднем конце толкателя инжектирования и концевой поверхностью кольца фиксации. Указанная пружина крышки запуска установлена между ступенью на внутренней стороне наружного кольца крышки запуска и концевой поверхностью кольца фиксации. Подвижный соединительный механизм включает в себя центральный вращающийся вал, две втулки вала для узла инжектирования, установленные на одной стороне втулки инжектирования, две втулки вала для узла смешивания лекарств, установленные на одной стороне втулки смешивания лекарства, и две втулки вала для устройства запуска, установленные на одной стороне втулки запуска. Указанныевтулки для вала имеют открытые концы и установлены на указанном вале. Подвижный соединительный механизм включает вал фиксации, укрепленный на заднем конце втулки инжектирования противоположно втулкам вала, фиксирующий паз для узла смешивания лекарств, прикрепленный на соответствующей стороне переднего конца втулки смешивания лекарств, и фиксирующий паз устройства запуска, установленный на соответствующей стороне переднего конца втулки запуска. При переменном по одной оси соединении узлов инжектирования и смешивания лекарств, а также устройства запуска, вал фиксации попеременно входит в фиксирующие пазы узла смешивания лекарств и устройства запуска. Подвижный соединительный механизм включает два фиксирующих вала, симметрично расположенных на наружном крае заднего конца втулки инжектирования, два фиксирующих паза для узла смешивания лекарств, симметрично расположенных на наружном крае переднего конца втулки смешивания-3 013338 лекарств, и два фиксирующих паза устройства запуска, симметрично расположенных на наружном крае переднего конца втулки запуска. Указанные фиксирующие валы попеременно соприкасаются с фиксирующими пазами узла смешивания лекарств и устройства запуска. Автоматический шприц для жидкостного лекарства согласно изобретению осуществляется следующим техническим решением. Автоматический шприц для жидкостного лекарства включает в себя узел инжектирования и устройство запуска, в которых указанный узел инжектирования включает трубообразную втулку инжектирования, внутри которой скользит блокирующая ампула. Указанная ампула, содержащая жидкостное лекарство, имеет уплотнительную заглушку на входном отверстии, открытое дно и поршень внутри ампулы. Игла инжектирования, имеющая два прокалывающих конца, проходит через втулку иглы инжектирования и по одной оси соединяется с входным отверстием ампулы. Указанная игла инжектирования установлена на переднем конце втулки инжектирования, и указанное дно ампулы расположено на заднем конце втулки инжектирования. Указанное устройство запуска включает трубообразную втулку запуска и пружинный толкающий механизм, скользящий внутри втулки запуска. Указанный узел инжектирования по одной оси соединен с устройством запуска. Передний конец указанного пружинного толкающего механизма опирается на дно ампулы и поршень. Автоматический шприц для жидкостного лекарства также характеризуется тем, что внутренний диаметр втулки инжектирования три раза расширяется вдоль оси спереди назад, на внутренней поверхности которой выполнены три кольцевые ступени, где первая кольцевая ступень находится на переднем конце втулки инжектирования, вторая и третья находятся на середине втулки инжектирования. Втулка иглы инжектирования является кольцевой, передний конец которой закрыт с отверстием в центре и открытый задний конец скользяще сочетается с входным отверстием ампулы. Указанная втулка иглы инжектирования двигается вперед с ампулой до соприкосновения его переднего конца с первой кольцевой ступенью внутри втулки инжектирования. Указанная игла инжектирования проходит через центр втулки иглы инжектирования и прикреплена к ней. На переднем конце втулки иглы инжектирования установлен кожух для защиты иглы. Указанный узел инжектирования еще включает кольцевой нож и защитное кольцо, в котором указанный кольцевой нож представляет собой короткую трубу, выполненную из тонкого стального листа,наружный диаметр которого равен или меньше внутреннего диаметра между второй и третьей кольцевыми ступенями втулки инжектирования, а его осевая длина равна расстоянию между второй и третьей кольцевыми ступенями втулки инжектирования, его задний конец постепенно становится тоньше для образования круглого резца. Указанное защитное кольцо образовано из двух частей пластин полукруглой формы, наружный диаметр которого меньше внутреннего диаметра кольцевого ножа, и внутреннего диаметра перед второй кольцевой ступенью втулки инжектирования. В центре защитного кольца сделано отверстие для прохождения входного отверстия ампулы и трубообразный выступ, сформированный вокруг отверстия, выступающий с переднего конца указанного отверстия. Четыре соединительных ребра расположены в радиальном направлении на периферии указанного защитного кольца с равными расстояниями. Наружный диаметр указанного защитного кольца плюс длина любых двух противоположных соединительных ребер меньше внутреннего диаметра после третьей кольцевой ступени к заднему концу втулки инжектирования. Указанный кольцевой нож опирается на вторую кольцевую ступень внутри втулки инжектирования. Трубообразный выступ защитного кольца опирается на горлышко ампулы. Задний конец указанного защитного кольца опирается на плечо ампулы, и соединительные ребра на его периферии опираются на третью кольцевую ступень внутри втулки инжектирования. Край кольцевого ножа и соединительного ребра на периферии указанного защитного кольца соприкасаются. На открытом переднем конце втулки инжектирования установлена защитная крышка. Указанный пружинный толкающий механизм включает толкатель введения иглы, пружину толкателя введения иглы, фиксирующего кольца, толкателя инжектирования, пружины толкателя инжектирования, телескопический стержень, крышку запуска, пружину крышки запуска и кольца закрепления, в котором толкатель введения иглы, фиксирующее кольцо, толкатель инжектирования и телескопический стержень являются трубообразными и скользяще сочетаются друг с другом. Диаметр задней части толкателя введения иглы расширяется для образования ступени, на заднем конце которого установлено множество собачек типа стрелки для контакта с задним концом втулки запуска. Для сочетания со ступенью на заданей части указанного толкателя введения иглы, на внутренней поверхности указанной втулки запуска сделаны выступы фиксации. Концевая поверхность кольца фиксации с большим диаметром на задней части указанного кольца фиксации имеет центральное отверстие и два выступа на обоих сторонах концевой поверхности соответственно. На боковой поверхности указанного толкателя инжектирования имеется продольный паз вдоль его оси, на заднем конце которого имеются собачки типа стрелки, выступающие из центрального отверстия указанной концевой поверхности кольца фиксации для зацепления с его задним концом.-4 013338 На середине указанного телескопического стержня имеются пружинный крючок, выступающий наружу, и выступ, на его переднем конце имеется концевая поверхность телескопического стержня с большим диаметром. Указанные пружинные крючок и выступ на боковой поверхности толкателя инжектирования скользяще сочетаются с продольным пазом. Указанный выступ опирается на задний конец продольного паза, и концевая поверхность телескопического стержня находится вне переднего конца толкателя введения иглы. Крышка запуска является двухэтажной кольцевой, на двух сторонах передней части наружного кольца, на которой сделаны разрезы, соответствующие разрезу на концевой поверхности кольца фиксации, и на задней части ее сделана ступень с меньшим диаметром с закрытым задним концом. Крышка запуска скользит внутри втулки запуска. Концевая поверхность указанного кольца фиксации входит в передний конец наружного кольца крышки запуска, и передний конец наружного кольца крышки запуска опирается на собачки на задней части толкателя введения иглы. Указанное кольцо укрепления тесно охватывает задний конец втулки запуска для фиксации передней части указанной крышки запуска внутри втулки запуска. Задняя часть крышки запуска выступает из отверстия кольца. Пружина толкателя введения иглы установлена вне кольца фиксации, между ступенью на внутренней стороне толкателя введения иглы и концевой поверхностью кольца фиксации. Пружина толкателя инжектирования установлена на заднем конце толкателя инжектирования, между плечом на заднем конце толкателя инжектирования и концевой поверхностью кольца фиксации. Пружина крышки запуска установлена между ступенью на внутренней стороне наружного кольца крышки запуска и концевой поверхностью кольца фиксации. Задний конец втулки инжектирования и передний конец втулки запуска по одной оси соединяются с помощью резьбы или плотным присоединением. Задний конец втулки инжектирования и передний конец втулки запуска выполнен как одно целое. Валы фиксации симметрично расположены на наружном крае заднего конца втулки инжектирования, фиксирующие пазы устройства запуска симметрично расположены на наружном крае переднего конца втулки запуска, указанные валы фиксации и фиксирующие пазы устройства запуска находятся в зацеплении. Вышесказанное является общим изложением изобретения. Для того чтобы более ясно понимать изобретение, дальше наилучшие примеры исполнения будут объясняться в соответствии с чертежами. Краткое описание чертежей Фиг. 1 является фигурой сечения конструкции начального состояния исполнения 1 изобретения автоматического шприца для смешивания растворимого порошкообразного лекарственного препарата с жидкостью; фиг. 2 - фигурой сечения конструкции состояния смешивания лекарств исполнения 1 изобретения автоматического шприца для смешивания растворимого порошкообразного лекарственного препарата с жидкостью; фиг. 3 - фигурой сечения конструкции законченного состояния смешивания лекарств исполнения 1 изобретения автоматического шприца для смешивания растворимого порошкообразного лекарственного препарата с жидкостью; фиг. 4 - фигурой сечения конструкции состояния соединения узла инжектирования и устройства запуска исполнения 1 изобретения автоматического шприца для смешивания растворимого порошкообразного лекарственного препарата с жидкостью; фиг. 5 - фигурой сечения конструкции состояния введения иглы исполнения 1 изобретения автоматического шприца для смешивания растворимого порошкообразного лекарственного препарата с жидкостью; фиг. 6 - фигурой сечения конструкции состояния окончания инжектирования исполнения 1 изобретения автоматического шприца для смешивания растворимого порошкообразного лекарственного препарата с жидкостью; фиг. 7 - трехмерной фигурой конструкции кольцевого ножа, использованного во всех исполнениях данного изобретения; фиг. 8 - трехмерной фигурой конструкции защитного кольца, использованного во всех исполнениях данного изобретения; фиг. 9 - по одной оси фигурой сечения конструкции сочетания кольцевого ножа в фиг. 7 и защитного кольца в фиг. 8; фиг. 10 - трехмерной фигурой конструкции телескопического стержня пружинного механизма толкателя, использованного во всех исполнениях данного изобретения; фиг. 11 - трехмерной фигурой конструкции толкателя инжектирования, использованного во всех исполнениях данного изобретения; фиг. 12 - трехмерной фигурой конструкции кольца фиксации, использованного во всех исполнениях данногоизобретения; фиг. 13 - трехмерной фигурой конструкции крышки запуска, использованного во всех исполнениях-5 013338 данного изобретения; фиг. 14 - фигурой сечения конструкции узла инжектирования в исполнении 2 изобретения автоматического шприца для смешивания растворимого порошкообразного лекарственного препарата с жидкостью и автоматического шприца для жидкостного лекарства; фиг. 15 - фигурой сечения конструкции узла смешивания лекарств в исполнении 2 изобретения автоматического шприца для смешивания растворимого порошкообразного лекарственного препарата с жидкостью; фиг. 16 - фигурой сечения конструкции устройства запуска в исполнении 2 изобретения автоматического шприца для смешивания растворимого порошкообразного лекарственного препарата с жидкостью и автоматического шприца для жидкостного лекарства; фиг. 17 - фигурой сечения конструкции начального состояния в исполнении 2 изобретения автоматического шприца для смешивания растворимого порошкообразного лекарственного препарата с жидкостью; фиг. 18 - фигурой сечения конструкции состояния смешивания лекарств в исполнении 2 изобретения автоматического шприца для смешивания растворимого порошкообразного лекарственного препарата с жидкостью; фиг. 19 - фигурой сечения конструкции состояния окончания смешивания лекарств в исполнении 2 изобретения автоматического шприца для смешивания растворимого порошкообразного лекарственного препарата с жидкостью; фиг. 20 - фигурой сечения конструкции соединительного состояния узла инжектирования и устройства запуска в исполнении 2 изобретения автоматического шприца для смешивания растворимого порошкообразного лекарственного препарата с жидкостью изобретения, а также фигурой сечения конструкции начального состояния автоматического шприца для жидкостного лекарства; фиг. 21 - фигурой сечения конструкции состояния введения иглы в исполнении 2 изобретения автоматического шприца для смешивания растворимого порошкообразного лекарственного препарата с жидкостью и автоматического шприца для жидкостного лекарства; фиг. 22 - фигурой сечения конструкции состояния окончания инжектирования в исполнении 2 изобретения автоматического шприца для смешивания растворимого порошкообразного лекарственного препарата с жидкостью и автоматического шприца для жидкостного лекарства. Описание предпочтительных вариантов выполнения Для того чтобы объяснить изобретение, ниже описаны наилучшие исполнения автоматического шприца для смешивания растворимого порошкообразного лекарственного препарата с жидкостью и автоматического шприца для жидкостного лекарства в сочетании с фигурами чертежей. 1. Исполнение 1 автоматического шприца для смешивания растворимого порошкообразного лекарственного препарата с жидкостью по изобретению - автоматический шприц вращательного типа для смешивания растворимого порошкообразного лекарственного препарата с жидкостью. Как показано на фиг. 1-13, автоматический шприц вращательного типа для смешивания растворимого порошкообразного лекарственного препарата с жидкостью содержит узел инжектирования, узел смешивания лекарств и устройство запуска в котором узел инжектирования включает в себя трубообразную втулку 6 инжектирования, внутри которой скользит ампула 5. В ампуле 5 содержится растворимый порошкообразный лекарственный препарат, дно ампулы открыто. Поршень 26 размещен внутри ампулы 5. Игла 28 инжектирования, имеющая два прокалываемых конца, по одной оси соединяется с входным отверстием ампулы 5 через втулку 3. Игла 28 инжектирования находится на переднем конце втулки 6 инжектирования, на заднем конце втулки 6 инжектирования находится дно ампулы 5. Открытый передний конец втулки 6 снабжен защитной крышкой 1. Внутренний диаметр втулки 6 инжектирования три раза расширяется вдоль оси спереди назад, образуя три кольцевых ступени на ее внутренней поверхности. Первая кольцевая ступень находится на переднем конце втулки 6 для ограничения движения вперед втулки 3. Вторая кольцевая ступень находится в середине внутренней поверхности втулки 6 для фиксации кольцевого ножа 25. Третья кольцевая ступень находится на расстоянии от второй ступени, равном ширине кольцевого ножа 25, для фиксации защитного кольца 4. Втулка 3 является кольцевой, она закрыта на переднем конце с отверстием в середине и открыта на заднем конце, скользяще сочетается с входным отверстием ампулы 5. Игла 28 инжектирования проходит через центр втулки 3 и прикреплена к ней. На переднем конце втулки 3 установлен кожух 2 для защиты иглы. Как показано на фиг. 7, кольцевой нож 25 представляет собой короткую трубу, выполненную из тонкого стального листа, наружный диаметр которого равен или меньше внутреннего диаметра втулки 6 инжектирования между второй и третьей кольцевыми ступенями, а осевая длина которого равна расстоянию втулки 6 между второй и третьей кольцевыми ступенями, становясь тоньше на заднем конце для образования круглого резца 251. Как показано на фиг. 8, защитное кольцо 4 образовано из двух частей пластин полукруглой формы,наружный диаметр которого меньше внутреннего диаметра кольцевого ножа 25 и внутреннего диаметра-6 013338 втулки 6 инжектирования перед второй кольцевой ступенью. А в центре защитного кольца 4 выполнено круглое отверстие для прохождения входного отверстия ампулы 5. Трубообразный выступ 41, образованный вокруг отверстия, выступает к переднему концу. Четыре соединительных ребра 42 расположены в радиальном направлении периферии защитного кольца 4 на равном расстоянии. Наружный диаметр защитного кольца 4 плюс длина любых двух противоположных соединительных ребер 42 меньше внутреннего диаметра втулки 6 инжектирования позади третьей кольцевой ступени. Как показано на фиг. 9, кольцевой нож 25 и защитное кольцо 4 сочетаются по одной оси. При установке внутри втулки 6 конец, не являющийся резцом в кольцевом ноже 25, опирается на вторую кольцевую ступень внутри втулки 6, а трубообразный выступ 41 защитного кольца 4 опирается на горлышко ампулы 5. Соединительные ребра 42 на периферии опираются на третью кольцевую ступень внутри втулки 6, а резец 251 кольцевого ножа 25 и ребра 42 на периферии защитного кольца 4 соприкасаются. Узел смешивания лекарств включает в себя трубообразную втулку 9 для смешивания лекарств, которая закрыта на переднем конце с отверстием в центре. Ампула 8 растворителя, заранее напряженная давлением, скользит внутри втулки 9. Игла 27 для смешивания лекарств, имеющая два прокалывающих конца, по одной оси соединяется с входным отверстием ампулы 8 растворителя через кронштейн 7 иглы для смешивания лекарств. Игла 27 для смешивания лекарств находится на переднем конце втулки 9, и дно ампулы 8 растворителя находится на заднем конце втулки 9. Кронштейн 7 иглы для смешивания лекарств является кольцевым, он закрыт на переднем конце с отверстием в центре для прохождения иглы 27 и закрепления на кронштейне 7 иглы. Задний конец кронштейна 7 иглы открыт для скользящего сочетания с входным отверстием ампулы 8 растворителя. На внутренней поверхности кронштейна 7 иглы предусмотрены собачки для удерживания заднего края входного отверстия ампулы 8. Узел смешивания лекарств включает в себя также гнездо 10 ампулы, фиксирующее кольцо 11, ручку 12 и возвратную пружину 24. Передний конец гнезда 10 ампулы тесно охватывает дно ампулы 8 растворителя, а его задний конец плотно связан с ручкой 12. Фиксирующее кольцо 11 установлено на заднем конце втулки 9 для смешивания лекарств с помощью резьбы или плотного охвата, фиксируя ампулу 8 внутри втулки 9 для смешивания лекарств. Ручка 12 выступает из отверстия фиксирующего кольца 11. Возвратная пружина 24 установлена на ампуле 8 растворителя и опирается на внутреннюю сторону переднего конца втулки 9 и передний конец гнезда 10 ампулы своими передним и задним концами. Устройство запуска включает в себя трубообразную втулку 22 запуска и пружинный толкающий механизм, скользящий внутри втулки 22. Пружинный толкающий механизм включает толкатель 19 введения иглы, пружину 17 толкателя введения иглы, фиксирующее кольцо 16, толкатель 20 инжектирования, пружину толкателя 18 инжектирования, телескопический стержень 21, крышку 13 запуска, пружину 15 крышки запуска и кольцо 14 укрепления, в которых толкатель введения иглы 19, фиксирующее кольцо 16, толкатель 20 инжектирования и телескопический стержень 21 имеют трубчатую форму и по очереди скользяще соприкасаются друг с другом. Диаметр заднего конца толкателя 19 введения иглы расширяется для образования ступени, на заднем конце которого собачки типа стрелки захватывают задний конец втулки 22 запуска. Для ограничения положения со ступенью на заднем конце толкателя 19 введения иглы на внутренней поверхности втулки 22 запуска выполнены выступы. Как показано на фиг. 12, концевая поверхность 161 с большим диаметром на заднем конце фиксирующего кольца 16 имеет центральное отверстие и два выступа на двух сторонах концевой поверхности. Как показано на фиг. 11, толкатель 20 инжектирования имеет продольный паз 201 на боковой поверхности, и собачки типа стрелки на заднем конце выступают из центрального отверстия концевой поверхности 161 фиксирующего кольца 16 для зацепления с его с задним концом. Как показано на фиг. 10, в середине телескопического стержня 21 имеются пружинный крючок 212,выступающий наружу, и выступ 213, в переднем конце имеется концевая поверхность 211 телескопического стержня с большим диаметром. Пружинный крючок 212 и выступ 213 скользяще сочетаются с продольным пазом 201 на боковой поверхности толкателя 20 инжектирования. Выступ 213 опирается на задний конец продольного паза 201, и концевая поверхность 211 телескопического стержня находится вне переднего конца толкателя 19 введения иглы. Как показано на фиг. 13, крышка 13 запуска имеет структуры двойного кольца, разрезы, соответствующие выступам концевой поверхности 161 фиксирующего кольца, на переднем участке наружного кольца 131, ступень с меньшим диаметром на заднем участке и закрытый задний конец. Крышка 13 запуска скользит внутри втулки 22 запуска. Концевая поверхность 161 фиксирующего кольца соприкасается с передним концом наружного кольца 131 крышки запуска. Наружное кольцо 131 крышки запуска опирается на крючок на заднем кольце толкателя 19 введения иглы своим передним концом. Кольцо 14 закрепления плотно соприкасается с задним концом втулки 22 запуска, фиксируя передний участок крышки 13 запуска внутри втулки 22. А задний участок крышки 13 проходит через отверстие кольца. Пружина 17 толкателя для введения иглы вне фиксирующего кольца 16 установлена между ступе-7 013338 нью на внутренней стороне толкателя 19 введения иглы и концевой поверхностью 161 фиксирующего кольца. Пружина 18 толкателя инжектирования на заднем конце толкателя 20 инжектирования установлена между плечом на заднем конце толкателя 20 инжектирования и концевой поверхностью 161 фиксирующего кольца. Пружина 15 крышки запуска установлена между ступенью на внутренней стороне наружного кольца 131 крышки 13 и концевой поверхностью 161 фиксирующего кольца. В данном исполнении задний конец узла инжектирования попеременно по одной оси соединяется с передним концом узла смешивания лекарств и с передним концом устройства запуска посредством вращающего соединительного механизма. Вращающий соединительный механизм включает в себя центральный вращающийся вал 23, две втулки 61 узла инжектирования для вала, прикрепленные к одной стороне втулки 6 инжектирования, две втулки 91 узла смешивания лекарств для вала, прикрепленные к одной стороне втулки 9 смешивания лекарств, и две втулки 221 устройства запуска для вала, прикрепленные к одной стороне втулки 22 запуска. Все втулки 61, 91, 221 вала имеют открытые концы 4 и установлены на валу 23. Вращающий соединительный механизм включает в себя вал 62 фиксации, прикрепленный на заднем конце втулки 6 инжектирования и противоположно втулкам 61 вала, паз 92 фиксации узла смешивания лекарств, выполненный на соответствующей стороне переднего конца втулки 9 смешивания лекарств, и паз 222 фиксации устройства запуска, выполненный на соответствующей стороне переднего конца втулки 22 запуска. При попеременном по одной оси сочетании узлов инжектирования и смешивания лекарств, а также устройства запуска, вал 62 поочередно соприкасается с пазами 92 и 222 фиксации. В этом примере воплощения фиг. 1 показывает автоматический шприц для смешивания растворимого порошкообразного лекарственного препарата с жидкостью вращательного типа до использования в начальном состоянии. В это время вал 62 соприкасается с пазом 92 фиксации, задний конец узла инжектирования и передний конец узла смешивания лекарств по одной оси соединены. Втулка 3 частично соприкасается с входным отверстием ампулы 5, и задний конец иглы 28 инжектирования не прокалывает заглушку входного отверстия ампулы, а передний конец иглы 28 инжектирования находится внутри открытия переднего конца втулки 6 инжектирования. Кронштейн иглы 7 смешивания лекарств частично соприкасается с входным отверстием ампулы 8 растворителя, и задний конец иглы 27 смешивания лекарств не проникает в заглушку входного отверстия ампулы 8, а передний конец иглы 27 стремится к поршню 26 на дне узла инжектирования. При операции смешивания лекарств, прежде всего, направляют передний конец шприца вниз, нажимают ручку 12 узла смешивания лекарств и возвратную пружину 24 посредством гнезда 10 ампулы для движения ампулы 8 растворителя вперед, продвигают кронштейн 7 иглы смешивания лекарств вперед до переднего конца втулки 9 смешивания лекарств. В это время передний конец иглы 27 смешивания лекарств проникает сквозь поршень 26 на заднем конце ампулы 5, входное отверстие ампулы 8 растворителя полностью входит в кронштейн 7 иглы смешивания лекарств, а задний конец иглы 27 проникает в заглушку входного отверстия ампулы 8, осуществляя сообщение ампулы 5 и ампулы 8. Растворительжидкость в ампуле 8 входит в ампулу 5 под действием газа, заранее напряженного давлением, смешиваясь с растворимым порошкообразным лекарственным препаратом в ампуле 5. В это время состояние шприца показано на фиг. 2. При завершении смешивания лекарств, разгружая ручку 12, гнездо 10 ампулы двигает ампулу 8 назад под действием пружины 24. Ввиду того что входное отверстие ампулы 8 растворителя полностью входит в кронштейн 7 иглы смешивания лекарств, собачки на внутренней поверхности кронштейна 7 иглы смешивания лекарств зацепляют задний край входного отверстия ампулы 8, ампула 8 двигает кронштейн 7 иглы назад, передний конец иглы 27 смешивания лекарств выходит из поршня 26, входит во втулку 9 смешивания лекарств. В это время состояние шприца показано на фиг. 3. На следующей стадии вращают узел инжектирования вокруг вала 23, отделяя узел смешивания лекарств. Продолжая вращение узла инжектирования до соприкасания вала 62 фиксации с пазом 222 фиксации устройства запуска, по одной оси соединяют узел инжектирования и устройство запуска. Передний конец пружинного толкающего механизма в устройстве запуска соприкасается с дном ампулы 5 и поршнем 26. В это время состояние шприца показано на фиг. 4. Ввиду того, что втулка 91 смешивания лекарств, соприкасаясь с валом 23, является втулкой с открытым концом, можно отделить узел смешивания лекарств и вал 23 (или по выбору не разделять), удалить защитную крышку 1 на переднем конце узла инжектирования и кожух 2 иглы инжектирования, совершая подготовительную работу перед инжектированием. Теперь направляют передний конец шприца на область инжектирования на теле человека и нажимают крышку 13 запуска на заднем конце втулки 22 запуска. Затем передний край наружного кольца 131 крышки 13 будет нажимать наклонную поверхность собачек типа стрелки на заднем конце толкателя 19 введения иглы, таким образом, собачки уходят внутрь и отсоединяются от края заднего конца втулки 22. Под действием пружины 17 толкателя введения иглы толкатель 19 введения иглы двигается вперед, до соприкосновения наружной стороны ступени на заднем конце толкателя 19 с выступами фиксации на внутренней поверхности втулки 22. Одновре-8 013338 менно телескопический стержень 21 двигается вперед, выдвигая свой пружинный крючок 212 из продольного паза 201 на одной стороне толкателя 20 инжектирования при зацеплении с передним концом толкателя 20 инжектирования. Ампула 5 двигается вперед и ее плечо толкает защитное кольцо 4 вперед,так что соединительные ребра 42 защитного кольца 4 опираются на круглый режущий край 251 кольцевого ножа 25 и отрезаются от защитного кольца 4. Таким образом, третья кольцевая ступень на внутренней поверхности втулки 6 инжектирования не препятствует защитному кольцу 4, резко продвигая ампулу 5 с защитным кольцом 4 вперед во втулке 6, и толкает втулку 3 так, что втулка 3 также двигается вперед до соприкосновения ее переднего конца с первой кольцевой ступенью на внутренней поверхности втулки 6. Входное отверстие ампулы 5 полностью входит во втулку 3, и игла 28 иинжектирования проникает в место инжектирования через открытый передний конец втулки 6 инжектирования. Состояние шприца в это время показано на фиг. 5. Далее при нажатии крышки 13 передний край внутреннего кольца 132 нажимает наклонную поверхность собачек типа стрелки на заднем конце толкателя 20 инжектирования, так что собачки убираются внутрь и отделяются от задней концевой поверхности 161 фиксирующего кольца 16. Под действием пружины 18 толкателя инжектирования толкатель 20 инжектирования продвигается вперед вместе с телескопическим стержнем 21, толкая поршень 26 для медленного инжектирования растворимого порошкообразного лекарственного препарата, уже смешанного с растворителем, в тело человека до тех пор,пока поршень перемещается к входному отверстию ампулы 5, для полного введения всего лекарства в ампуле 5. В это время состояние шприца показано на фиг. 6. 2. Исполнение 2 автоматического шприца для смешивания растворимого порошкообразного лекарственного препарата с жидкостью по изобретению показывает автоматический шприц раздельного типа для смешивания растворимого порошкообразного лекарственного препарата с жидкостью. Как показано на фиг. 7-22, другое лучшее исполнение автоматического шприца для смешивания растворимого порошкообразного лекарственного препарата с жидкостью по изобретению - автоматический шприц раздельного типа для смешивания растворимого порошкообразного лекарственного препарата с жидкостью, также содержит узел инжектирования, узел смешивания лекарств и устройство запуска, в котором детали и их соединения имеют элементы одинаковые с исполнением 1. Разница заключается только в том, что задний конец узла инжектирования попеременно по одной оси соединяется с передними концами узлов смешивания лекарств и устройства запуска через соединительный механизм раздельного типа. Соединительный механизм раздельного типа включает два вала 62 фиксации, симметрично расположенные на наружном крае заднего конца втулки 6 инжектирования, и два паза 92 фиксации узлов смешивания лекарств, симметрично расположенных на наружном крае втулки 9 смешивания лекарств, и два паза 222 фиксации устройства запуска, симметрично расположенных на наружном крае переднего конца втулки 22 запуска. Валы 62 фиксации, соответственно, попеременно соединяются с пазами 92 и 222 фиксации узла смешивания лекарств и устройства запуска. До использования узлы инжектирования и смешивания лекарств, а также устройство запуска данного исполнения не соединяются, как показано на фиг. 14, 15 и 16. При использовании, прежде всего,задний конец узла инжектирования по одной оси соединяется с передним концом узла смешивания лекарств. Затем поворачивают узел инжектирования так, чтобы вал 62 фиксации входил в паз 92 фиксации узла смешивания лекарств, и, таким образом, узлы инжектирования и смешивания лекарств соединяются в одно целое для проведения операции смешивания лекарств. В это время состояние шприца показано на фиг. 17. Процесс операции смешивания лекарств одинаков с исполнением 1, и не будет повторно объясняться. На фиг. 18 и 19 показаны состояния во время смешивания лекарств и окончания такого смешивания лекарств в данном исполнении соответственно. После окончания операции смешивания лекарств, узлы инжектирования и смешивания лекарств разделяются, а задний конец узла инжектирования и передний конец устройства запуска по одной оси соединяются. Затем поворачивают узел инжектирования так, чтобы вал 62 фиксации входил в паз 222 фиксации устройства запуска, таким образом, узел инжектирования и устройство запуска соединяются в одно целое для проведения операции инжектирования. Такое состояние шприца показано на фиг. 20. Процесс инжектирования одинаков с исполнением 1 и не будет повторно объясняться. На фиг. 21 и 22 показаны состояния во время введения иглы и окончания инжектирования данного шприца соответственно. 3. Исполнение 3 автоматического шприца для жидкостного лекарства изобретения. Как показано на фиг. 7-14, 16, 20-22, исполнение автоматического шприца для жидкостного лекарства по изобретению содержит узел инжектирования и устройство запуска. Детали и их соединения и также сочетание в узле инжектирования и устройстве запуска одинаковы с исполнением 2, отличие только в том, что в данном исполнении нет узла смешивания лекарств. До использования данного автоматического шприца для жидкостного лекарства изобретения узел инжектирования и устройство запуска не соединены, как показано на фиг. 14 и 16. При использовании, прежде всего, задний конец узла инжектирования и передний конец устройства-9 013338 запуска по одной оси соединяются. Поворачивают вал 62 фиксации так, чтобы он входил в паз 222 фиксации устройства запуска, таким образом, узел инжектирования и устройство запуска соединяются для проведения инжектирования в одно целое, состояние шприца показано на фиг. 20. Процесс инжектирования одинаков с исполнением 2 и повторно объясняться не будет. На фиг. 21 и 22 показаны состояния введения иглы и окончания инжектирования данного шприца. Ввиду того, что в автоматическом шприце для жидкостного лекарства изобретения не требуется операции смешивания лекарств, нет узла смешивания лекарств, как нет проблемы переменного соединения узлов инжектирования и смешивания, а также устройства запуска. Соединение узла инжектирования и устройства запуска может быть фиксированным, например, задний конец втулки 6 инжектирования и передний конец втулки 22 запуска могут быть соединены с помощью резьбы или плотного захвата или соединением в одно целое. Применение единой конструкции в автоматическом шприце для жидкостного лекарства сокращает операцию соединения узла инжектирования и устройства запуска, упрощает соединительную конструкцию узла инжектирования и устройства запуска. Приведенные примеры являются только лучшими исполнениями изобретения, а не его ограничением. Средний специалист в данной области может вносить разные изменения, не отходя от сущности и объема изобретения, как заявлено в прилагаемой формуле изобретения. Промышленная применимость Автоматические шприцы для смешивания растворимого порошкообразного лекарственного препарата с жидкостью и автоматические шприцы для жидкостного лекарства изобретения преодолели недостатки известных шприцов, и область их применения расширилась. По сравнению с известным уровнем техники данное изобретение имеет, по меньшей мере, следующие преимущества.(1) В автоматическом шприце для смешивания растворимого порошкообразного лекарственного препарата с жидкостью по изобретению растворитель, растворенное средство и шприц образуют одно целое, что упрощает операции смешивания лекарств и добавления лекарств до использования. В автоматическом шприце для жидкостного лекарства изобретения жидкостное лекарство и шприц образуют одно целое, исключая операцию добавления лекарств до инжектирования. Оба шприца сокращают время подготовки до инжектирования и повышают эффективность работы.(2) Подобным образом в шприце для смешивания растворимого порошкообразного лекарственного препарата с жидкостью операции смешивания лекарств и добавления лекарств проводятся внутри шприца, а в шприце для жидкостного лекарства нет операции смешивания лекарств и добавления лекарств,нет загрязнения при этих операциях. Таким образом, они способны применяться как в больницах, так и вне медицинских учреждений, например на открытом воздухе или военных полях и т.д.(3) Шприцы для смешивания растворимого порошкообразного лекарственного препарата с жидкостью и для жидкостного лекарства изобретения имеют оригинальную конструкцию пружинного толкателя для автоматического введения иглы и инжектирования, что имеет большое значение при срочной помощи и самостоятельном спасении на военных полях.(4) Шприцы по изобретению могут быть просто использованы и принесены с собой.(5) Данное изобретение полностью соответствует требованию развития изделий в промышленности относительно конструкции, применимости и себестоимости, и его конструкция является новой.(6) По сравнению с известными шприцами данное изобретение внесло большой технический прогресс и носит творческий характер.(7) Заявитель имеет более десяти лет опыта в исследовании и проектировании медицинских шприцов, и данное изобретение полностью добилось желаемых целей и эффектов. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Автоматический шприц для смешивания растворимого порошкообразного лекарственного препарата с жидкостью, отличающийся тем, что указанный шприц содержит узел инжектирования, узел смешивания лекарств и устройство запуска, в котором узел инжектирования включает в себя трубообразную наружную втулку (6) инжектирования и ампулу (5), скользящую внутри втулки (6), причем ампула (5) с поршнем (26) внутри предназначена для содержания растворимого порошкообразного лекарственного препарата и открыта на дне, игла (28) инжектирования, имеющая два прокалывающих конца, проходит через втулку (3) и по одной оси соединена с входным отверстием ампулы (5), игла (28) установлена на переднем конце втулки (6) и дно ампулы (5) установлено на заднем конце втулки (6); узел смешивания лекарств включает трубообразную втулку (9) смешивания лекарств, передний конец которой закрыт с отверстием в центре; ампула (8) растворителя, заранее напряженная давлением,скользит внутри втулки (9); игла (27) смешивания лекарств, имеющая два прокалывающих конца, проходит через кронштейн (7) иглы смешивания лекарств и по одной оси соединена с входным отверстием ампулы (8); игла (27) смешивания лекарств установлена на переднем конце втулки (9), и дно ампулы (8) установлено на заднем конце втулки (9); устройство запуска включает в себя трубообразную втулку (22) запуска и пружинный толкающий- 10013338 механизм, скользящий внутри втулки (22); задний конец узла инжектирования попеременно соединяется с передним концом узла смешивания лекарств и с передним концом устройства запуска, соответственно, посредством вращающегося соединительного механизма; при этом при соединении по одной оси узлов инжектирования и смешивания лекарств игла (27) смешивания лекарств стремится по направлению к поршню (26) на дне узла инжектирования; при соединении по одной оси узла инжектирования и устройства запуска передний конец пружинного толкающего механизма опирается на ампулу (5) и поршень (26). 2. Шприц по п.1, отличающийся тем, что внутренний диаметр втулки (6) инжектирования три раза расширяется вдоль оси спереди назад, посредством чего на внутренней поверхности втулки (6) образованы три кольцевые ступени, причем первая кольцевая ступень находится на переднем конце внутренней поверхности втулки (6), а вторая и третья кольцевые ступени расположены на середине внутренней поверхности втулки (6). 3. Шприц по п.2, отличающийся тем, что втулка (3) является кольцевой, передний конец которой закрыт с отверстием в центре, и ее задний конец открыт и скользяще соприкасается с входным отверстием ампулы (5); причем втулка (3) способна к продвижению вперед вместе с ампулой (5) до тех пор, пока ее передний конец не будет опираться на первую кольцевую ступень внутри втулки (6) инжектирования; при этом игла (28) проходит через центр втулки (3) и жестко соединена с втулкой (3). 4. Шприц по п.3, отличающийся тем, что на переднем конце втулки (3) установлен кожух (2) для защиты иглы. 5. Шприц по п.2, отличающийся тем, что узел инжектирования также включает кольцевой нож (25) и защитное кольцо (4), в котором кольцевой нож (25) представляет собой короткую трубу, выполненную из тонкого стального листа,причем наружный диаметр кольцевого ножа (25) равен или меньше внутреннего диаметра участка между второй и третьей кольцевыми ступенями втулки (6) инжектирования, а его осевая длина равна расстоянию между второй и третьей кольцевыми ступенями втулки (6), при этом задний конец кольцевого ножа(25) постепенно становится тоньше для образования кольцевого резца (251); кольцеобразное защитное кольцо (4) образовано из двух частей пластин полукруглой формы, причем наружный диаметр защитного кольца (4) меньше внутреннего диаметра кольцевого ножа (25) и также меньше внутреннего диаметра участка перед второй кольцевой ступенью втулки (6); при этом в центре кольца (4) выполнено отверстие для прохождения входного отверстия ампулы (5); и трубообразный выступ (41) выступает вокруг отверстия с переднего конца указанного отверстия; четыре соединительных ребра (42) выполнены в радиальном направлении на периферии защитного кольца (4) на равном расстоянии, при этом общая длина наружного диаметра защитного кольца (4) плюс длина любых двух противоположных соединительных ребер (42) меньше внутреннего диаметра участка позади третьей кольцевой ступени втулки (6); при этом кольцевой нож (25) опирается на вторую кольцевую ступень внутри втулки (6) инжектирования, трубообразный выступ (41) защитного кольца (4) опирается на горлышко ампулы (5); задний конец защитного кольца (4) опирается на плечо ампулы (5), и соединительные ребра (42) на его периферии опираются передней частью на третью кольцевую ступень внутри втулки (6), и резец (251) кольцевого ножа (25) и соединительные ребра (42) на периферии защитного кольца (4) соприкасаются. 6. Шприц по п.1, отличающийся тем, что на открытом переднем конце втулки (6) инжектирования установлена защитная крышка (1). 7. Шприц по п.1, отличающийся тем, что узел смешивания лекарств дополнительно включает гнездо (10) ампулы, фиксирующее кольцо (11), ручку (12) и возвратную пружину (24), в котором передний конец указанного гнезда (10) ампулы плотно охватывает дно ампулы (8) растворителя и его задний конец жестко соединен с ручкой (12); фиксирующее кольцо (11) плотно соединено с задним концом втулки (9) смешивания лекарств с помощью резьбы или плотного охвата для фиксации ампулы (8) растворителя внутри втулки (9), причем ручка (12) выступает из отверстия кольца (11); ампула (8) растворителя установлена в возвратной пружине (24), передний и задний концы которой опираются на внутреннюю сторону переднего конца втулки (9) смешивания лекарств и передний конец гнезда (10) ампулы соответственно. 8. Шприц по п.1, отличающийся тем, что кронштейн (7) иглы смешивания лекарств является кольцевым и на закрытом переднем конце кронштейна выполнено отверстие в центре для прохождения иглы(27) смешивания лекарств и ее прикрепления на кронштейне (7), в открытый задний конец кронштейна(7) иглы скользяще помещено входное отверстие ампулы (8) растворителя, на внутренней поверхности кронштейна (7) выполнены собачки для зацепления заднего края входного отверстия ампулы (8) растворителя. 9. Шприц по п.1, отличающийся тем, что пружинный толкающий механизм включает толкатель (19) введения иглы, пружину (17) толкателя введения иглы, фиксирующее кольцо (16), толкатель (20) для инжектирования, пружину толкателя (18) инжектирования, телескопический стержень (21), крышку (13)- 11013338 запуска, пружину (15) крышки запуска и кольцо (14) прикрепления, в котором толкатель (19) введения иглы, фиксирующее кольцо (16), толкатель (20) инжектирования и телескопический стержень (21) являются трубообразными и скользяще по очереди сочетаются друг с другом; диаметр задней части толкателя (19) введения иглы расширяется для образования ступени, причем на его заднем конце установлено множество собачек типа стрелки для зацепления с задним концом втулки (22) запуска; при этом для зацепления со ступенью на задней части толкателя (19) введения иглы на внутренней поверхности втулки (22) запуска выполнены выступы; концевая поверхность (161) кольца фиксации, имеющая больший диаметр, чем диаметр фиксирующего кольца (16), сформирована на заднем конце кольца (16) фиксации и имеет центральное отверстие и два выступа на обеих сторонах концевой поверхности (161) кольца фиксации соответственно; на одной стороне толкателя (20) инжектирования вдоль его оси выполнен паз (201), на заднем конце толкателя (20) имеются собачки типа стрелки, выступающие из центрального отверстия концевой поверхности (161) кольца фиксации для зацепления заднего конца концевой поверхности (161) кольца фиксации; на середине телескопического стержня (21) имеются пружинный крючок (212), выступающий наружу, и выступ (213), на его переднем конце имеется концевая поверхность (211) телескопического стержня с диаметром, большим диаметра стержня (21); причем пружинный крючок (212), выступ (213) скользяще сочетаются с пазом (201) толкателя (20); выступ (213) опирается на задний конец паза (201), и концевая поверхность (211) телескопического стержня (21) находится вне переднего конца толкателя(19) введения иглы; крышка (13) запуска имеет двойную кольцевую конструкцию, наружное кольцо (131) крышки (13) запуска имеет разрезы на двух сторонах, соответствующие выступам на концевой поверхности (161) кольца фиксации; и на задней части крышки (13) выполнена ступень с меньшим диаметром с закрытым задним концом; крышка (13) запуска скользит внутри втулки (22) запуска; концевая поверхность (161) кольца фиксации входит в передний конец наружного кольца (131) крышки запуска, и передний конец наружного кольца (131) крышки запуска опирается на собачки на задней части толкателя (19) введения иглы; кольцо прикрепления (14) плотно охватывает задний конец втулки (22) запуска для фиксации переднего конца крышки (13) запуска внутри втулки (22); задняя часть крышки (13) запуска выступает из отверстия кольца; пружина (17) толкателя введения иглы установлена вне кольца фиксации (16) между ступенью на внутренней стороне толкателя (19) введения иглы и концевой поверхностью (161) кольца фиксации; пружина (18) толкателя инжектирования установлена на заднем конце толкателя (20) инжектирования, между плечом на заднем конце толкателя (20) инжектирования и концевой поверхностью (161) кольца фиксации; пружина (15) крышки запуска установлена между ступенью на внутренней стороне наружного кольца (131) крышки (13) запуска и концевой поверхностью (161) кольца фиксации. 10. Шприц по любому из пп.1-9, отличающийся тем, что подвижный соединительный механизм дополнительно включает в себя центральный вращающийся вал (23), две втулки (61) для узла инжектирования для вала, прикрепленные на одной стороне втулки (6) инжектирования, две втулки (91) для узла смешивания лекарств для вала, прикрепленные на одной стороне втулки (9) смешивания лекарств, и две втулки (221) для устройства запуска для вала, прикрепленные на одной стороне втулки (22) запуска; причем втулки (61), (91) и (221) вала имеют открытые концы и установлены на валу (23). 11. Шприц по п.10, отличающийся тем, что подвижный соединительный механизм также включает вал (62) фиксации, укрепленный на заднем конце втулки (6) инжектирования противоположно втулкам(61) вала, фиксирующий паз (92) узла смешивания лекарств, зафиксированный на соответствующей стороне переднего конца втулки (9) смешивания лекарств, и фиксирующий паз (222) устройства запуска,зафиксированный на соответствующей стороне переднего конца наружной втулки (22) запуска; причем при попеременном соединении по одной оси узла инжектирования с узлом смешивания лекарств и устройством запуска вал (62) переменно входит в пазы (92) и (222). 12. Шприц по любому из пп.1-9, отличающийся тем, что подвижный соединительный механизм также включает два фиксирующих вала (62), симметрично расположенных на наружном крае заднего конца втулки (6) инжектирования, два фиксирующих паза (92) для узла смешивания лекарств, симметрично расположенных на наружном крае переднего конца втулки (9) смешивания лекарств, и два фиксирующих паза (222) для устройства запуска, симметрично расположенных на наружном крае переднего конца втулки (22) запуска; причем валы (62) попеременно входят в зацепление с пазами (92) и (222). 13. Автоматический шприц для жидкостного лекарства, отличающийся тем, что указанный шприц включает узел инжектирования, узел смешивания лекарств и устройство запуска, в котором узел инжектирования включает трубообразную втулку (6) инжектирования, внутри которой скользит ампула (5); причем ампула (5), содержащая порошкообразное лекарство, имеет уплотнительную заглушку на входном отверстии, открытое дно и поршень (26) внутри; иглу (28) инжектирования, имеющую два прокалывающих конца, коаксиально проходящую через втулку (3) и соединенную с входным- 12013338 отверстием ампулы (5); причем игла (28) установлена на переднем конце втулки (6), и дно ампулы (5) установлено на заднем конце втулки (6), и устройство запуска включает трубообразную втулку (22) запуска и пружинный толкающий механизм, скользящий внутри втулки (22); при этом узел инжектирования и устройство запуска соединены по одной оси; передний конец пружинного толкающего механизма опирается на дно ампулы (5) и поршень (26). 14. Шприц по п.13, отличающийся тем, что внутренний диаметр втулки (6) инжектирования три раза расширяется вдоль оси спереди назад, формируя на внутренней поверхности втулки (6) три кольцевые ступени; причем первая кольцевая ступень находится на переднем конце втулки (6), а вторая и третья ступени находятся на середине втулки (6). 15. Шприц по п.14, отличающийся тем, что втулка (3) является кольцевой, передний конец которой закрыт с отверстием в центре, и открытый задний конец скользяще сочетается с входным отверстием ампулы (5); втулка (3) способна двигаться вперед с ампулой (5) до соприкосновения ее переднего конца с первой кольцевой ступенью внутри втулки (6) инжектирования; и игла (28) инжектирования проходит через центр втулки (3) и фиксировано присоединена к втулке (3). 16. Шприц по п.15, отличающийся тем, что на переднем конце втулки (3) предусмотрен защитный кожух (2) для защиты иглы инжектирования. 17. Шприц по п.14, отличающийся тем, что узел инжектирования включает кольцевой нож (25) и защитное кольцо (4), в котором кольцевой нож представляет собой короткую трубу, выполненную из тонкого стального листа, наружный диаметр которого равен или меньше внутреннего диаметра участка между второй и третьей кольцевыми ступенями втулки (6) инжектирования, а его осевая длина равна расстоянию между второй и третьей кольцевыми ступенями втулки (6), и задний конец кольцевого ножа (25) постепенно становится тоньше для образования круглого резца (251); защитное кольцо (4) образовано из двух частей пластин полукруглой формы, при этом его наружный диаметр меньше внутреннего диаметра кольцевого ножа (25) и меньше внутреннего диаметра участка перед второй кольцевой ступени втулки (6) инжектирования; в центре кольца (4) выполнено отверстие для прохождения внутреннего отверстия ампулы (5); и трубообразный выступ (41) сформирован вокруг отверстия и выступает с переднего конца указанного отверстия; четыре соединительных ребра (42) расположены в радиальном направлении на периферии защитного кольца (4) на равном расстоянии; общая длина наружного диаметра защитного кольца (4) плюс длины любых двух противоположных соединительных ребер (42) меньше внутреннего диаметра участка после третьей кольцевой ступени втулки (6); кольцевой нож (25) опирается на вторую кольцевую ступень внутри втулки (6) инжектирования; трубообразный выступ (41) защитного кольца (4) опирается на горлышко ампулы (5); задний конец защитного кольца (4) опирается на плечо ампулы (5); и соединительные ребра (42) передней частью опираются на третью кольцевую ступень внутри втулки (6); резец (251) кольцевого ножа (25) и соединительные ребра (42) на периферии защитного кольца (4) соприкасаются. 18. Шприц по п.13, отличающийся тем, что на открытом переднем конце втулки (6) инжектирования установлена защитная крышка (1). 19. Шприц по п.13, отличающийся тем, что пружинный толкающий механизм включает толкатель(19) введения иглы, пружину (17) толкателя введения иглы, фиксирующее кольцо (16), толкатель (20) инжектирования, пружину (18) толкателя инжектирования, телескопический стержень (21), крышку (13) запуска, пружину (15) крышки запуска и кольцо (14) прикрепления, в котором толкатель (19) введения иглы, фиксирующее кольцо (16), толкатель (20) инжектирования и телескопический стержень (21) являются трубообразными и скользяще по очереди сочетаются друг с другом; диаметр задней части толкателя (19) введения иглы расширяется для образования ступени; на заднем конце толкателя (19) установлено множество собачек типа стрелки для зацепления с задним концом втулки (22) запуска, для зацепления со ступенью на задней части толкателя (19) введения иглы, на внутренней поверхности втулки (22) запуска выполнены выступы фиксации; концевая поверхность (161) кольца фиксации с большим диаметром на задней части кольца (16) фиксации имеет центральное отверстие, и два выступа сформированы на обеих сторонах концевой поверхности (161); на одной стороне толкателя (20) инжектирования выполнен паз (201) вдоль его оси, на заднем конце толкателя (20) имеются собачки типа стрелки, выступающие из центрального отверстия концевой поверхности (161) для зацепления с задним концом концевой поверхности (161); на середине телескопического стержня (21) предусмотрены пружинный крючок (212), выступающий наружу, и выступ (213), на его переднем конце имеется концевая поверхность (211) с диаметром,большим диаметра стержня (21); пружинный крючок (212) и выступ (213) скользяще сочетаются с продольным пазом (201) на боковой поверхности толкателя (20); выступ (213) опирается на задний конец паза (201), и концевая поверхность (211) телескопического стержня (21) находится вне переднего конца толкателя (19) введения иглы; крышка (13) запуска имеет двойную кольцевую конструкцию; на двух сторонах передней части наружного кольца (131) выполнены разрезы, соответствующие выступам на концевой поверхности (161)- 13013338 кольца фиксации; и на задней части крышки (13) выполнена ступень с меньшим диаметром с закрытым задним концом; крышка (13) запуска скользит внутри втулки (22) запуска; концевая поверхность (161) кольца фиксации входит в передний конец наружного кольца (131) крышки запуска, и передний конец наружного кольца (131) крышки запуска опирается на собачки на задней части толкателя (19) введения иглы; кольцо (14) прикрепления плотно охватывает задний конец втулки (22) запуска для фиксации передней части крышки (13) запуска внутри втулки (22) запуска; при этом задняя часть крышки (13) запуска выступает из отверстия кольца; пружина (17) толкателя введения иглы установлена вне кольца (16) фиксации между ступенью на внутренней стороне толкателя (19) введения иглы и концевой поверхностью (161) кольца фиксации; пружина (18) толкателя инжектирования установлена на заднем конце толкателя (20) инжектирования, между плечом на заднем конце толкателя (20) инжектирования и концевой поверхностью (161) кольца фиксации; пружина (15) крышки запуска установлена между ступенью на внутренней стороне наружного кольца (131) крышки запуска и концевой поверхностью (161) кольца фиксации. 20. Шприц по любому из пп.13-19, отличающийся тем, что задний конец втулки (6) инжектирования и передний конец втулки (22) запуска по одной оси соединены с помощью резьбы или плотного охвата. 21. Шприц по любому из пп.13-19, отличающийся тем, что задний конец втулки (6) инжектирования жестко прикреплен к переднему концу втулки (22) запуска, образуя таким образом единую деталь. 22. Шприц по любому из пп.13-19, отличающийся тем, что валы (62) фиксации симметрично расположены на наружном крае заднего конца втулки (6) инжектирования и фиксирующие пазы (222) устройства запуска симметрично расположены на наружном крае переднего конца втулки (22) запуска, причем валы (62) и пазы (222) находятся в зацеплении.
