Способ антимикробной отделки текстильных изделий и волокон

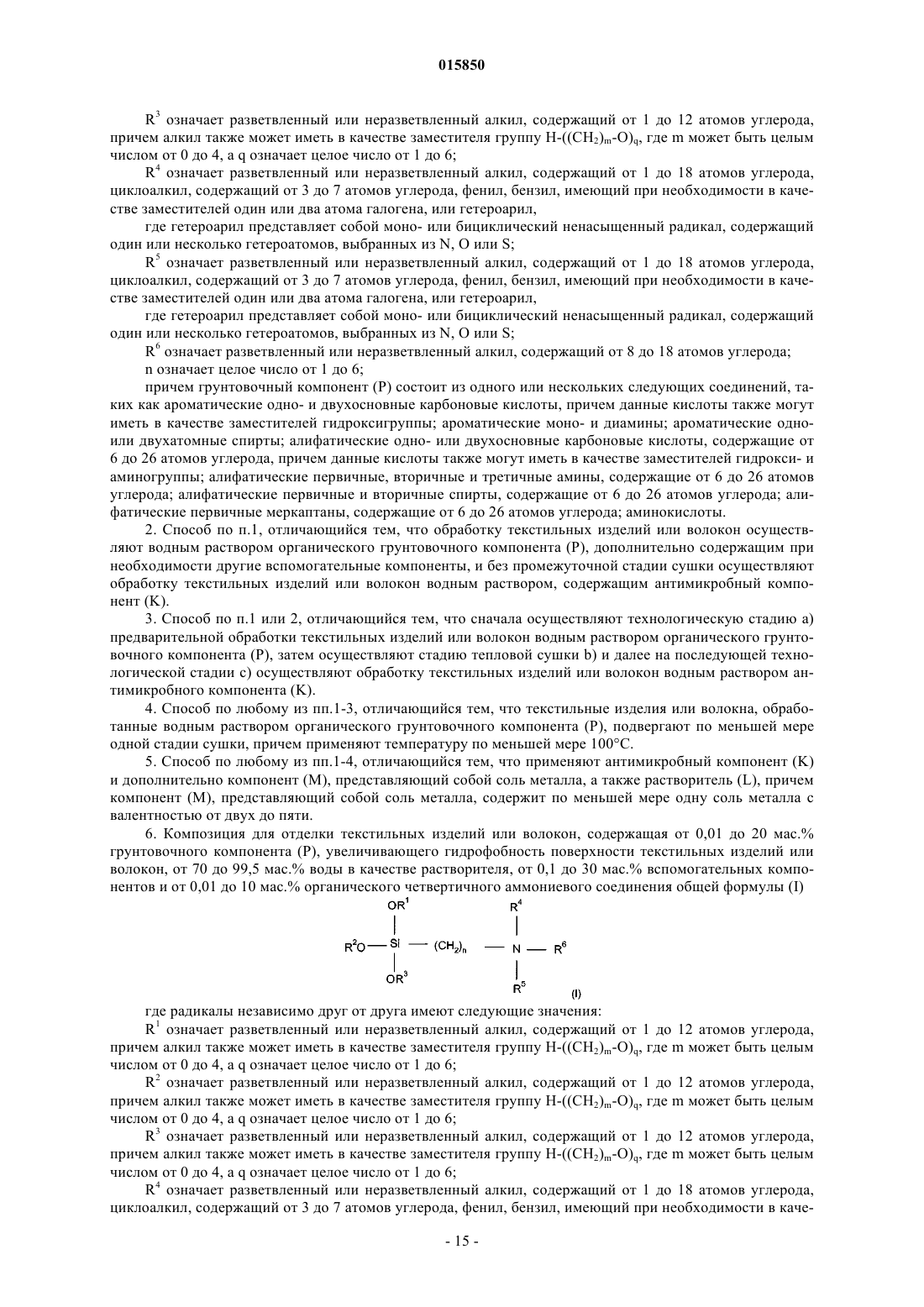

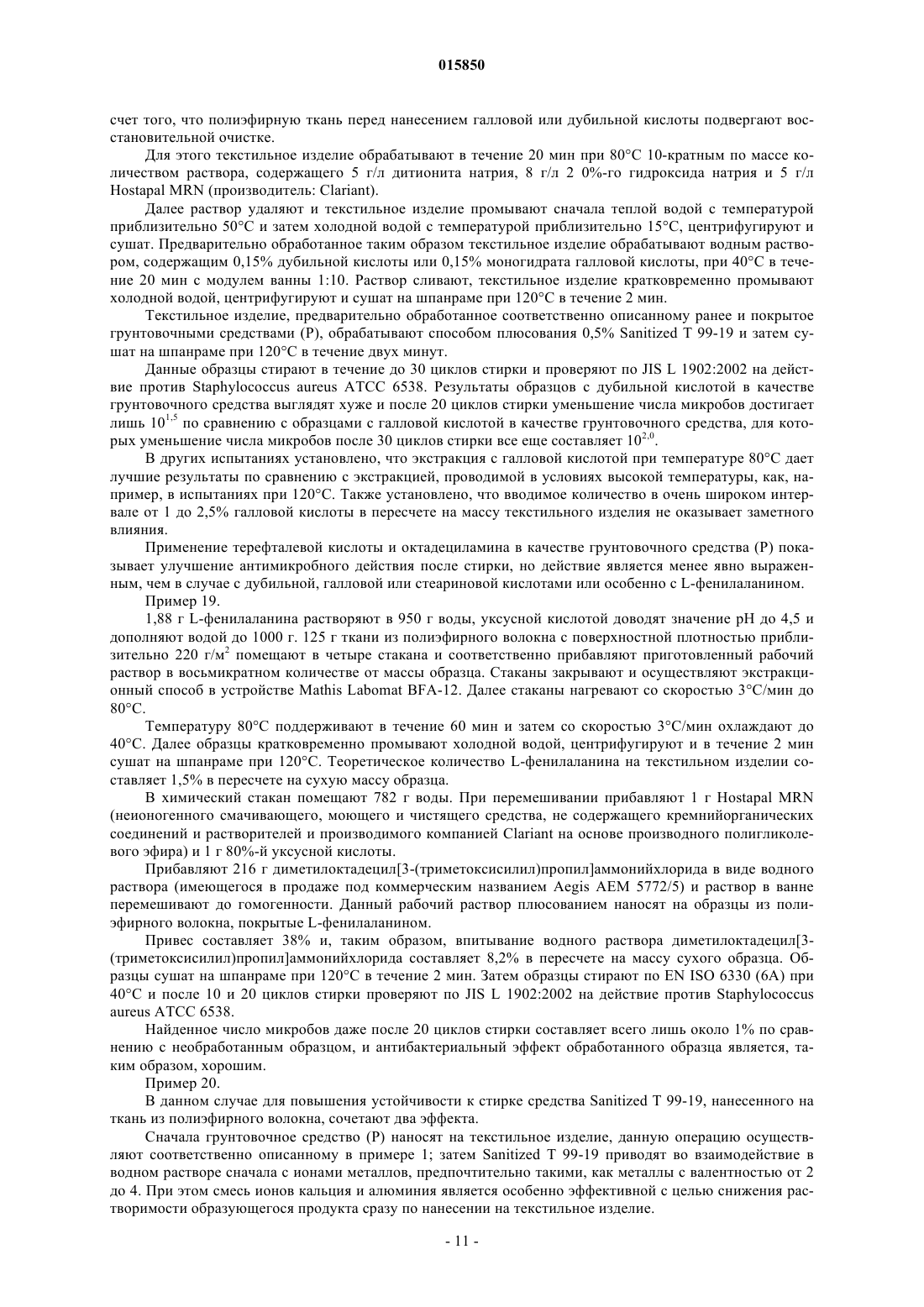

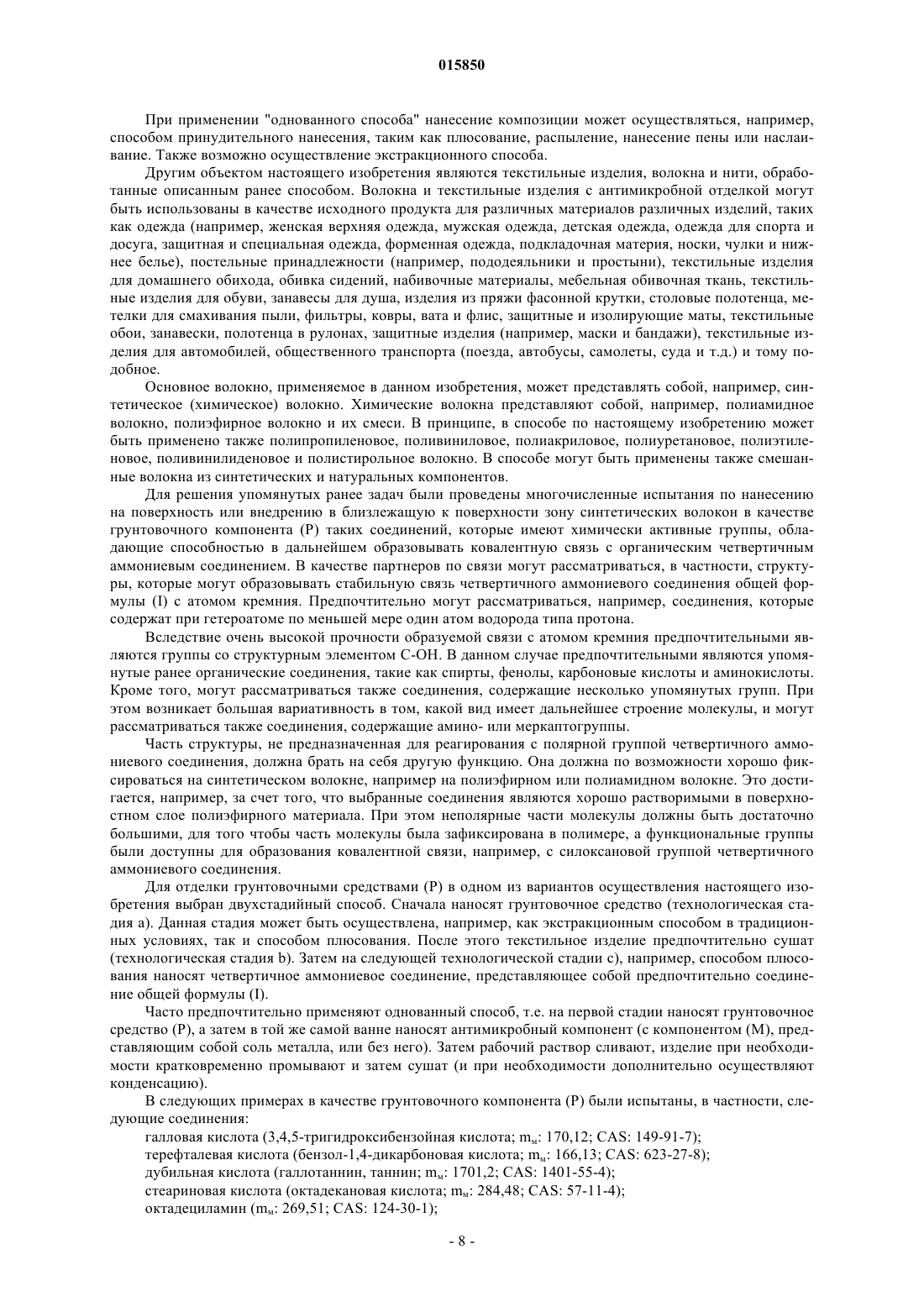

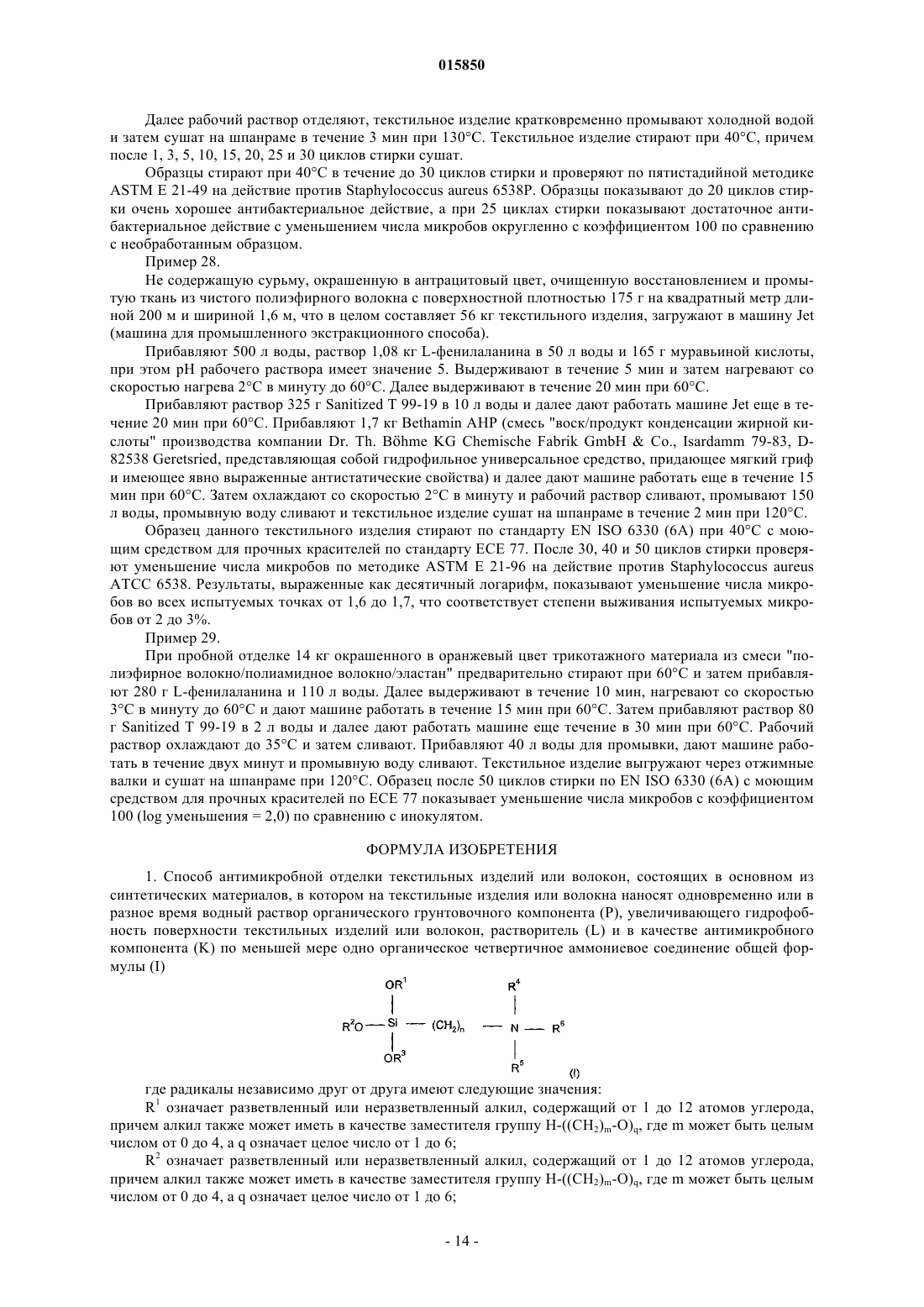

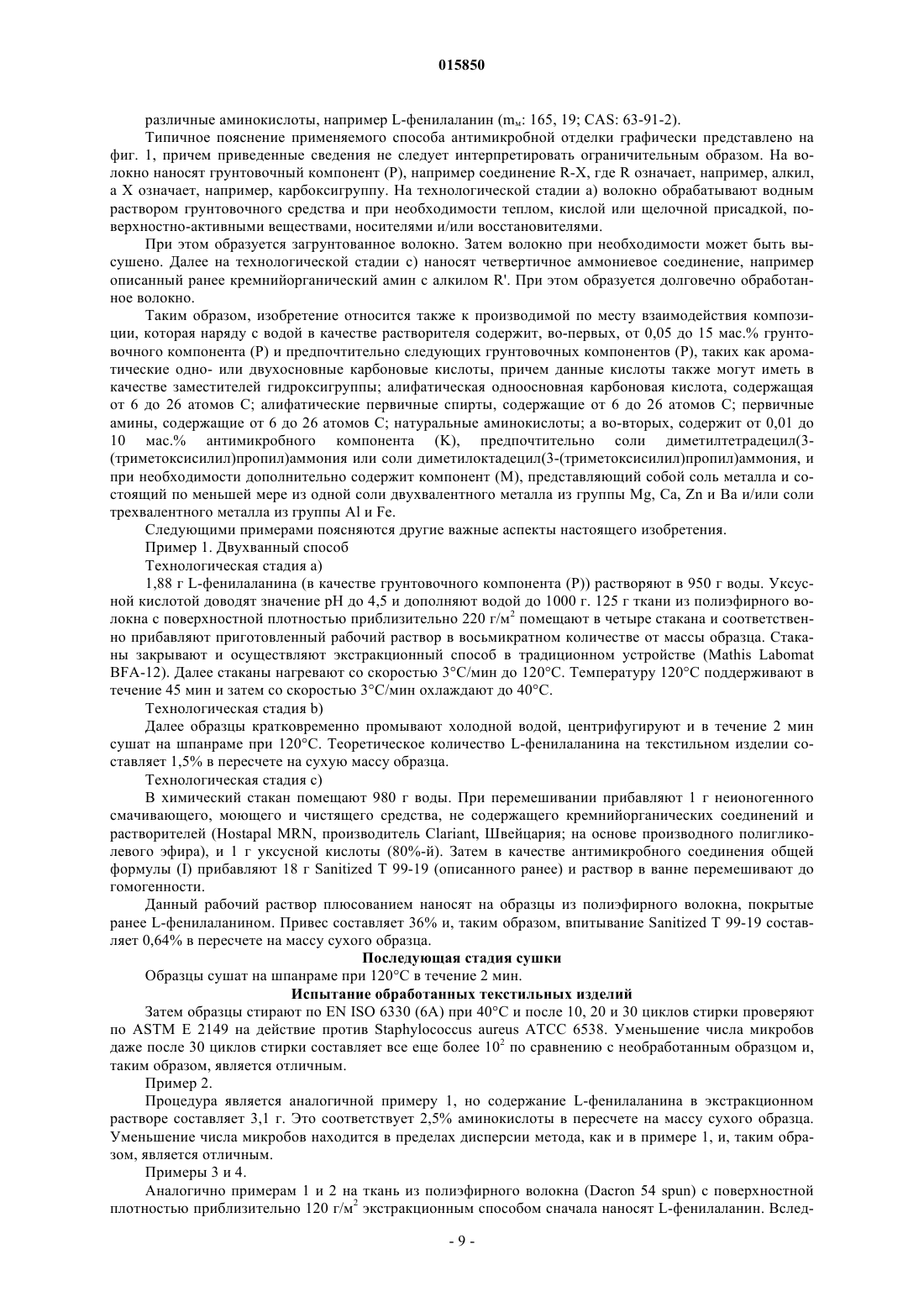

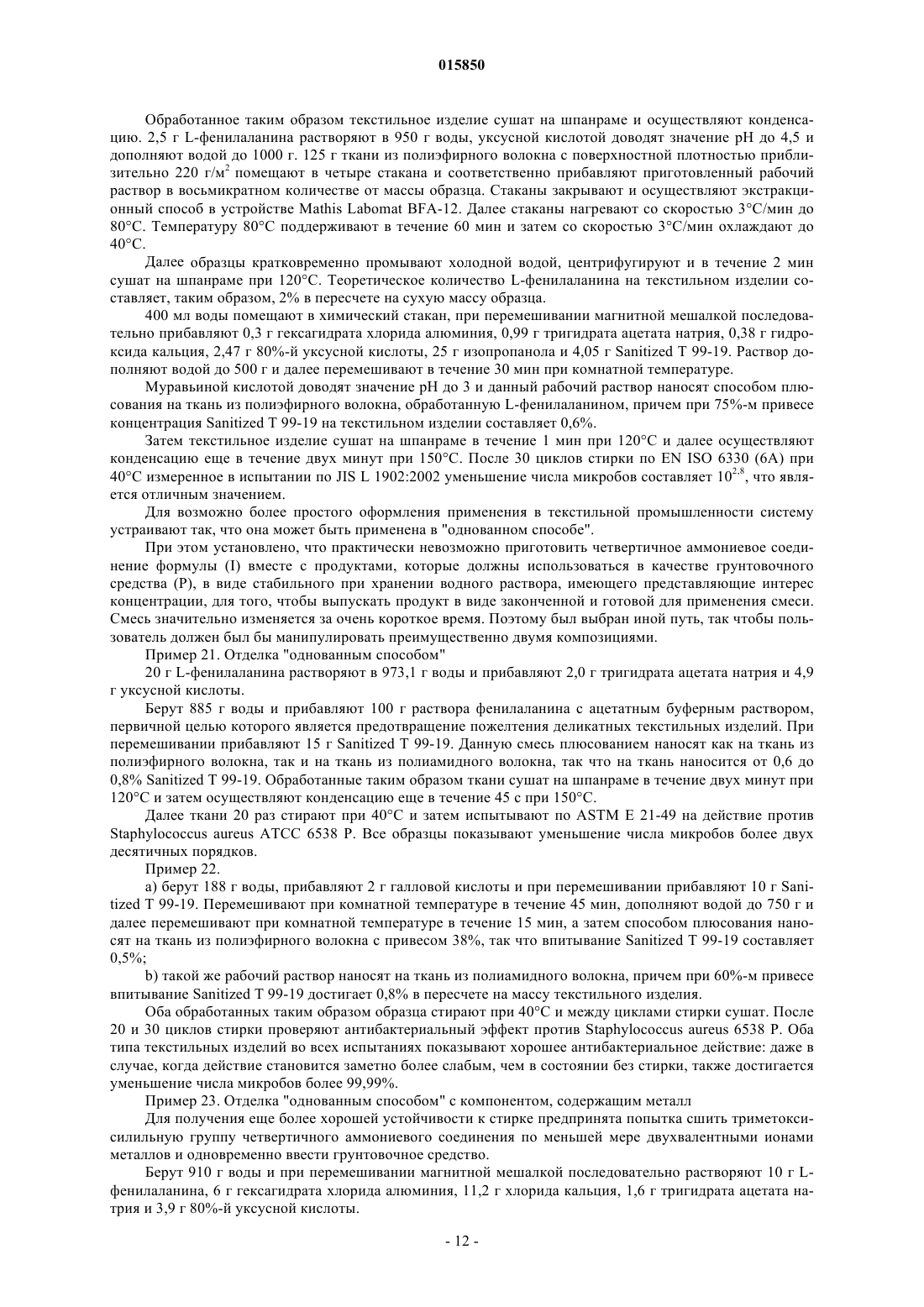

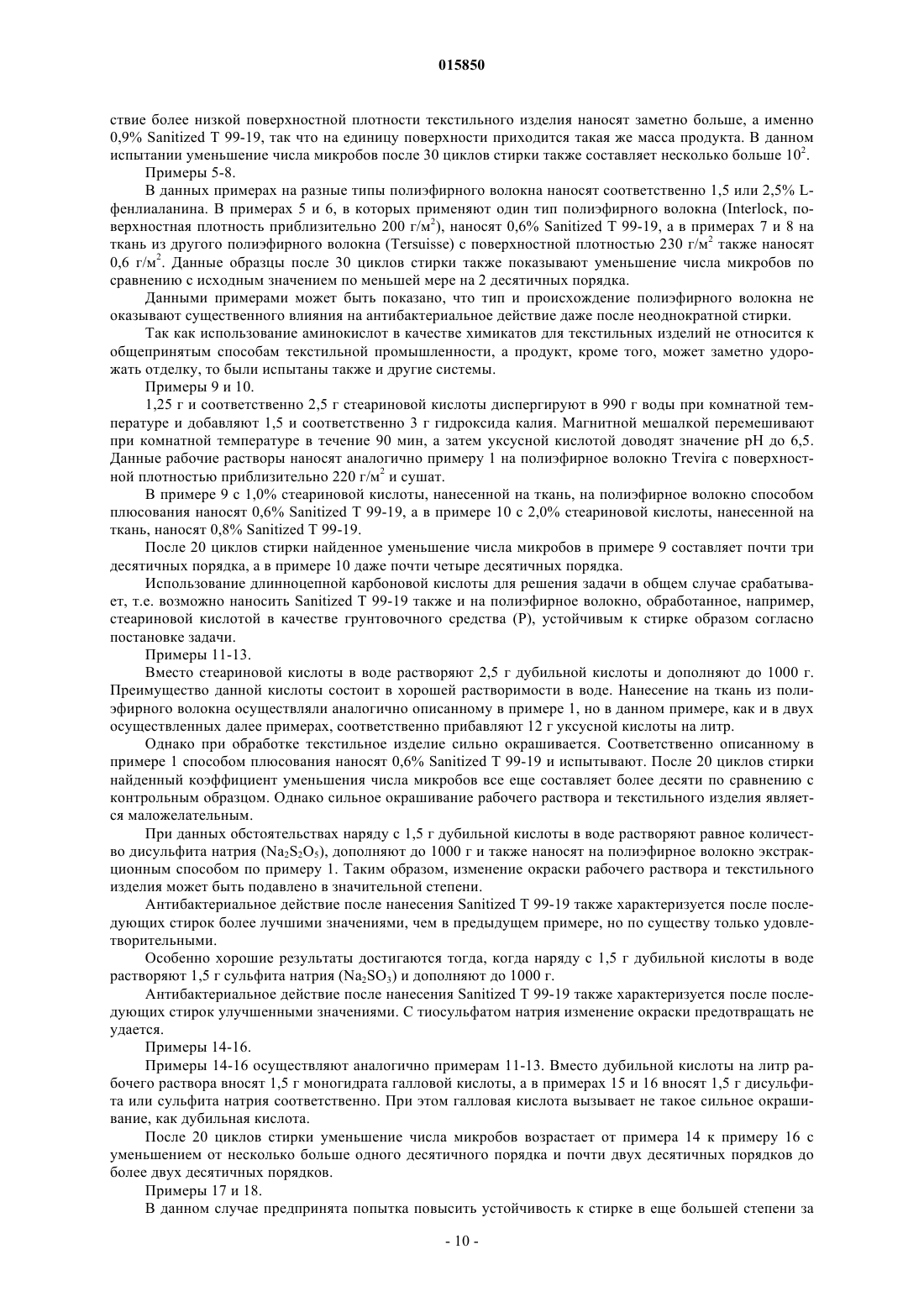

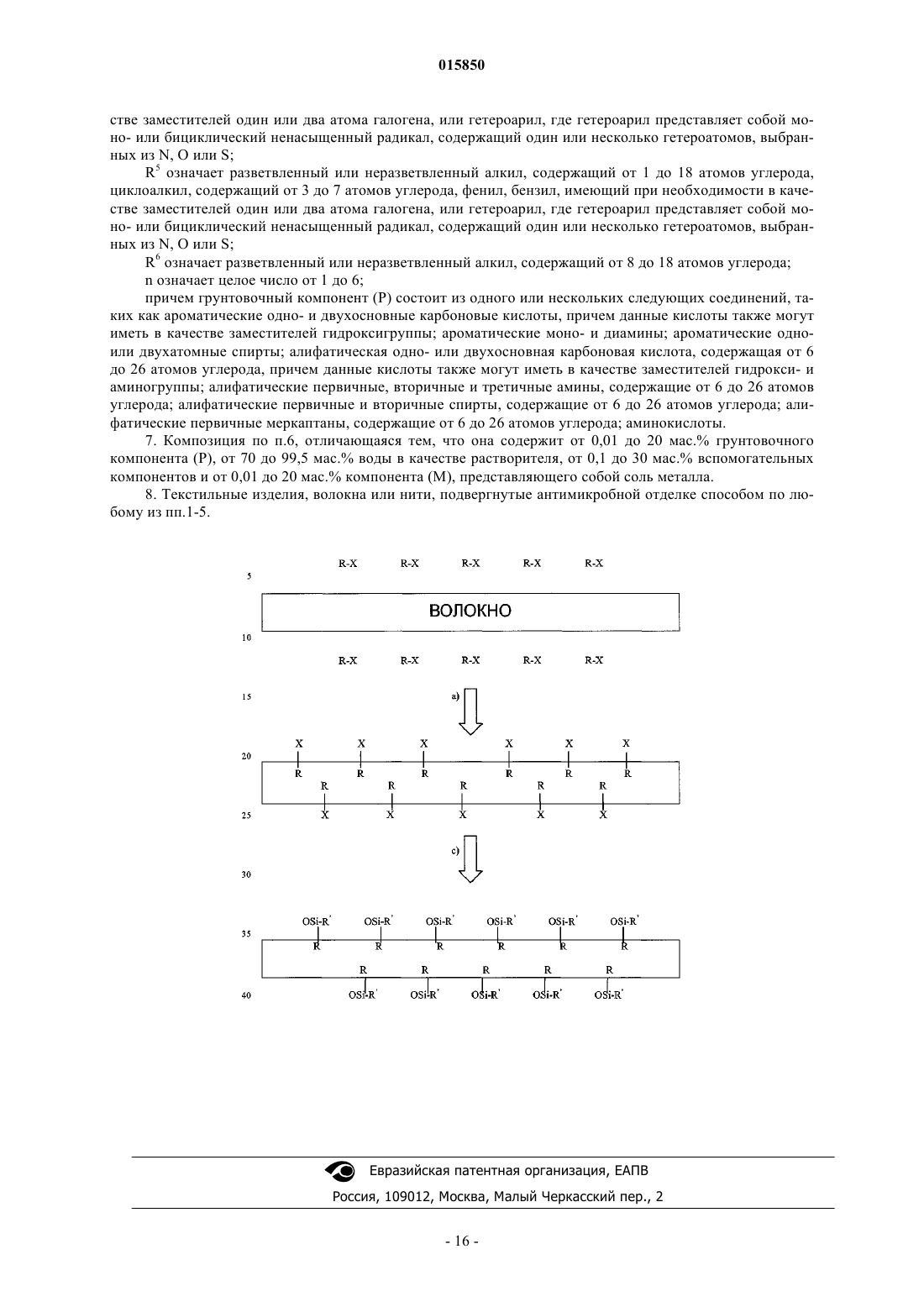

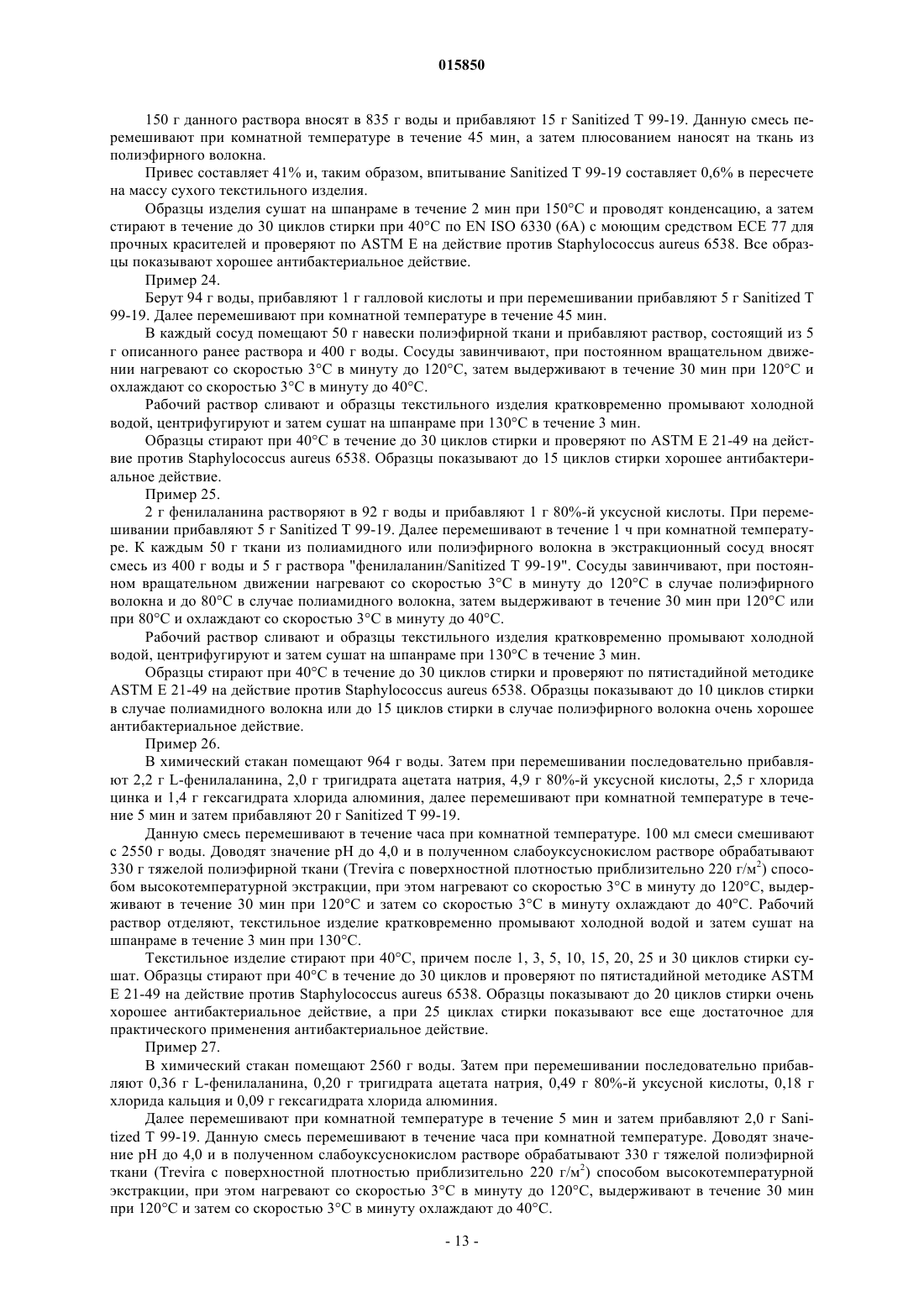

Дата публикации и выдачи патента Номер заявки СПОСОБ АНТИМИКРОБНОЙ ОТДЕЛКИ ТЕКСТИЛЬНЫХ ИЗДЕЛИЙ И ВОЛОКОН Способ антимикробной отделки синтетических волокон, в котором на волокна одновременно или со смещением во времени наносят водный раствор органического грунтовочного компонента(Р), такого как, например, галловая кислота, и в качестве антимикробного компонента (К) по меньшей мере одно органическое четвертичное аммониевое соединение, а также компонент (М),представляющий собой соль металла, что позволяет осуществлять долговечную антимикробную отделку. 015850 Данное изобретение относится к способу долговечной антимикробной отделки текстильных изделий и волокон. При этом на текстильные изделия и волокна, во-первых, наносят органический грунтовочный компонент (Р), а во-вторых, наносят органический антимикробный компонент (K). Применяемая с этой целью композиция или используемые композиции наряду с одним или несколькими растворителями могут при необходимости содержать также компонент (М), представляющий собой соль металла, а также другие вспомогательные компоненты. В предшествующем уровне техники уже были описаны различные способы отделки текстильных изделий и волокон антимикробными компонентами, которые повышают, например, комфорт при ношении предметов одежды. Большинство текстильных изделий содержат микробиологически разлагаемый материал. Их часто изготавливают полностью или частично из микробиологически разлагаемых волокон,например из хлопка, целлюлозы (например, из вискозы и гидратцеллюлозы), конопли, льна, льняного полотна, шелка, ацетата или шерсти. Текстильные изделия из синтетических компонентов, таких как,например, полиэфиры, полиакрилонитрилы, полиамиды (например, арамид, номекс, кевлар, полиамид 6,полиамид 6.6) или полипропилен, также, как правило, заселяются бактериями, в частности, тогда, когда их отделывают аппретами, такими как, например, смягчители, водоотталкивающие средства, антистатики, фторуглероды и/или связующие вещества, или во время использования адсорбируют микробиологически разлагаемые вещества, такие как, например, органические вещества из окружающей среды. Вследствие поражения текстильных изделий микроорганизмами, такими как бактерии, может изменяться в сторону ухудшения не только внешний вид, но и эксплуатационные свойства текстильных изделий. Органические компоненты выделяющегося пота, представляющего собой при выходе из пор жидкость, практически не имеющую запаха, в короткое время разлагаются бактериями микрофлоры кожи. Такое явление происходит также на текстильных материалах, контактирующих с потом. Образующиеся при разложении, например, длинноцепочечных жирных кислот или гормонов, таких как, например, тестостерон, маленькие молекулы, например, масляной или муравьиной кислоты ведут к появлению нежелательного запаха пота. При этом текстильные изделия из синтетических волокон, таких как, например, полиэфирные или полиамидные волокна, особенно предрасположены к бактериальному разложению пота и поэтому через достаточно короткое время могут приобретать типичный неприятный запах разлагающегося пота. Заселению микроорганизмами и разложению пота можно, как известно, препятствовать антимикробной отделкой текстильных изделий. Для антибактериальной отделки текстильных изделий на предшествующем уровне техники использовали, например, такие вещества, как триклозан (производное феноксифенола), или в относительно недавнее время также композиции на основе ионов серебра. Однако в техническом отношении изделия с такими веществами имеют узкие границы применения. Например,недостатками являются давление паров триклозана на шпанраме и достигаемая устойчивость к стирке с имеющимися в распоряжении к настоящему времени соединениями серебра, в частности, в том случае,если не применяют полимерное связующее. Однако часто отказ от связующих является необходимым,так как полимерные связующие изменяют гриф текстильных изделий, что не всегда является желательным эффектом. Из US 3788803 известна обработка синтетических волокон галогенфенолами в комбинации с эфирами фталевой кислоты. В настоящее время отсутствует удовлетворительный способ антибактериальной отделки текстильных изделий и волокон, которые содержат синтетические компоненты или состоят из них. Задача долговечной антимикробной или антибактериальной отделки, в частности, текстильных изделий, которые полностью или частично состоят из синтетических волокон, таких как полиамидные или полиэфирные волокна, в настоящее время не имеет удовлетворительного решения. С одной стороны,именно для восприимчивых текстильных изделий потребность в антимикробной отделке является очень большой, так как такие текстильные изделия часто используются при занятиях спортом и при проведении досуга, где текстильные свойства таких волокон являются особенно желательными, а с другой стороны, при спортивных занятиях действие на текстильные изделия со стороны пота является очень сильным. Пища, тепло и влажность, являющиеся основой роста бактерий, появляются именно на текстильных изделиях, используемых для занятий спортом. Помимо костюмно-платьевых текстильных изделий синтетические волокна, такие как полиамидные и, в особенности, полиэфирные волокна, находят все большее применение в области текстильных изделий для домашнего обихода, где такие волокна часто используют в виде микроволокон. Примерами такого применения синтетических волокон являются чистящие салфетки из микроволокон, ткани из пряжи фасонной крутки или также мягкие обивочные ткани. Наряду с уже упомянутыми ранее антибактериальными активными веществами в литературе описано применение четвертичных аммониевых соединений (так называемых "Quats") для антибактериальной отделки текстильных изделий. Вещества данного класса часто действуют на широкий спектр микробов с исключительным эффектом. Такой класс веществ подробно описан в Karl Heinz Wallhusser, PraxisSeite 586 ff. С давних пор известно, что четвертичные аммониевые соединения оказывают бактерицидное действие в том случае, если по меньшей мере один их четырех заместителей четвертичного азота имеет цепочку от 8 до 18 атомов С и предпочтительно от 12 до 16 атомов С. Другие заместители могут представлять собой, например, линейные или разветвленные алкилы или радикалы, содержащие гетероатомы, или ароматические радикалы. С четвертичным азотом в молекуле часто бывает связан также один или несколько бензилов. Хорошие результаты были получены также с четвертичными аммониевыми соединениями с двумя метильными группами, н-алкильной группой, содержащей от 10 до 18 атомов С, и 3-триметоксисилилпропильной группой. Четвертичные аммониевые соединения имеют положительное свойство, заключающееся в том, что они хорошо растворимы в воде. Данное свойство очень подходит для нанесения с применением водных растворов в промышленном процессе отделки в текстильной промышленности. Однако одновременно такое свойство ведет к тому, что такие соединения быстро смываются с текстильных изделий, так как адгезия на текстильных изделиях в основном возможна благодаря ван-дер-ваальсовым силам и, при известных условиях, также благодаря ионным связям. Для улучшения устойчивости текстильных изделий к стирке предшественники четвертичных аммониевых соединений, а именно третичные амины, кватернизируют 3-хлорпропилтриметоксисиланом. Такая кватернизация, проводимая в метаноле в качестве растворителя, известна уже десятилетия. Например, в продаже имеются продукты с триметоксисилилпропильной группой, связанной с четвертичным атомом азота, причем такие продукты могут быть получены реакцией с дидецилметиламином или с тетрадецилдиметиламином или реакцией с октадецилдиметиламином. Кватернизация аминов без растворителей описана, например, в DE-A 19928127. Кватернизация может быть осуществлена также с октадецилдиметиламином в метаноле, что дает,однако, продукт, который не является оптимальным в отношении антибактериального действия. Главный недостаток данного продукта состоит в использовании метанола в качестве растворителя, свойства которого ведут к заметному ограничению применения в текстильной промышленности. Текстильные изделия из полиэфирных волокон в настоящее время уже аппретируют композицией с диметилтетрадецил[3-(триметоксисилил)]пропиламмонийхлоридом в качестве активного вещества, известной в продаже как Sanitized T 99-19 (производитель: Sanitized AG, Швейцария). При этом она представляет собой 50%-й раствор активного вещества (соли) технического качества в метилтригликоле. Метилтригликоль имеет химическую формулу СН 3(ОСН 2 СН 2)3-ОН. Также известный продукт Aegis AEM 5772/5 (производитель: Aegis) представляет собой приблизительно 5%-й водный раствор диметилоктадецил[3-(триметоксисилил)пропил]аммонийхлорида в качестве активного вещества. Альтернативно в продаже имеется более концентрированное активное вещество,растворенное в метиловом спирте. При подготовке ванн для нанесения очень быстро образуются склонные к олигомеризации продукты гидролиза активных веществ, если в товарной форме они не содержатся уже в виде преимущественно гидролизованного продукта. Отделку текстильных изделий в настоящее время осуществляют предпочтительно способом плюсования. При испытании таких текстильных изделий с подсчетом числа микроорганизмов по методу JIS L 1902:2002 или по стандарту ASTM Е 21-49 они проявляют исключительное антибактериальное действие. Например, на текстильных изделиях из целлюлозных волокон данные известные продукты входят в контакт с активными центрами, с которыми они могут вступать в химическую реакцию и образовывать стабильную ковалентную связь. На таких текстильных изделиях антимикробная отделка является долговечной. На полиэфирных или полиамидных волокнах, напротив, имеется мало активных центров для того,чтобы надолго связать такие продукты. При стирке таких текстильных изделий антибактериальное действие в большинстве случаев уменьшается уже после нескольких циклов стирки, доходя в дальнейшем до полного исчезновения. Поэтому ставится задача нахождения технического решения, как органические четвертичные соединения аммония, в частности соединения с триметоксисилилалкильной группой в качестве радикала при четвертичном атоме азота, (или их гидролизованные формы), могут быть нанесены на текстильные изделия, изготовленные в значительной степени или полностью из синтетических волокон, таких как,например, полиамидные или полиэфирные волокна, возможно более стойким к стирке образом. Существует потребность в способах, которые позволяют осуществлять долговечную антимикробную отделку и применение которых является простым и низкозатратным. В качестве целевого субстрата для стойкой к стирке отделке представляют интерес предпочтительно полиамидные и полиэфирные волокна. При этом стойкой к стирке считается отделка с антибактериальным действием, подтверждаемым после по меньшей мере 20 циклов стирки при 40 С по стандарту EN ISO 6330 (6 А). Подтверждение действия осуществляют, например, в испытании по стандартам JIS L 1902:2002 илиASTM Е 21-49 на действие против Staphylococcus aureus (ATCC 6538). Для суждения о хорошем антибактериальном действии необходимо, чтобы уменьшение числа микробов между обработанным и необработанным образцами или между обработанным образцом после инкубации и числом микробов иноку-2 015850 лята составляло приблизительно два десятичных порядка. Упомянутые ранее задачи решаются за счет способа антимикробной отделки текстильных изделий и/или волокон, которые содержат по меньшей мере один синтетический компонент (например, полиамидное или полиэфирное волокно) (или из него состоят), в котором на текстильные изделия или волокна наносят предпочтительно водный раствор органического грунтовочного компонента (Р), увеличивающего гидрофобность поверхности текстильных изделий или волокон, а в качестве антимикробного компонента (K) наносят по меньшей мере одно органическое четвертичное аммониевое соединение. Кроме того, на текстильные изделия или волокна при необходимости может быть также нанесен одновременно или со смещением во времени компонент (М), представляющий собой соль металла, а также при необходимости растворитель (L), а также при необходимости другие вспомогательные компоненты. Способ по настоящему изобретению может быть осуществлен во многих вариантах, причем также приемлемым оказался "двухванный способ". Однако также можно реализовать так называемый "однованный способ" или использовать многокамерную ванну. В особом варианте осуществления настоящего изобретения реализуют способ, в котором применяют водный раствор органического грунтовочного компонента (Р), дополнительно содержащий в качестве антимикробного компонента (K) по меньшей мере одно органическое четвертичное аммониевое соединение, а также при необходимости компонент(М), представляющий собой соль металла. В данном варианте в водной композиции комбинируют, например, органический грунтовочный компонент (Р) и четвертичное аммониевое соединение, так что становится возможной упрощенная отделка "однованным способом". В другом варианте осуществления настоящего изобретения реализуют способ, в котором последовательно осуществляют несколько технологических стадий. Так, сначала можно осуществлять технологическую стадию а) предварительной обработки текстильных изделий или волокон водным раствором органического грунтовочного компонента (Р). Затем при необходимости осуществляют технологическую стадию тепловой сушки b) и далее на последующей технологической стадии с) осуществляют обработку текстильных изделий или волокон, например, водным раствором, содержащим в качестве антимикробного компонента (K) по меньшей мере одно органическое четвертичное аммониевое соединение, а также при необходимости компонент (М), представляющий собой соль металла, а также при необходимости один или несколько растворителей (L) и при необходимости другие вспомогательные компоненты. В способе по настоящему изобретению предпочтительно применяют водный раствор органического грунтовочного компонента (Р). В качестве грунтовочного компонента могут рассматриваться многие органические соединения, которые могут увеличивать гидрофобность поверхности текстильных изделий или волокон. Предпосылкой к этому является то, что соединение, как правило, гидрофобной частью молекулы может вступать во взаимодействие с синтетическим волокном и, во-вторых, гидрофильной частью молекулы может реагировать с антимикробным компонентом. При обработке текстильного изделия грунтовочным компонентом часто применяют нагревание текстильного изделия и грунтовочного компонента, содержащего водный раствор (например, до температуры в интервале от 40 до 90 С). Обработку можно осуществлять также способом высокотемпературной экстракции (например, при температуре в интервале от 100 до 140 С, в частности приблизительно при 120 С). Грунтовочный компонент (Р) предпочтительно состоит, например, из одного или нескольких следующих соединений, таких как ароматические одно- и двухосновные карбоновые кислоты, причем данные кислоты также могут иметь в качестве заместителей гидроксигруппы; ароматические моно- и диамины; ароматические одно- или двухатомные спирты; алифатическая одно- или двухосновная карбоновая кислота, содержащая от 6 до 26 атомов С, причем данные кислоты также могут иметь в качестве заместителей гидрокси- или аминогруппы; алифатические первичные, вторичные и третичные амины, содержащие от 6 до 26 атомов С; алифатические первичные и вторичные спирты, содержащие от 6 до 26 атомов С; алифатические первичные меркаптаны, содержащие от 6 до 26 атомов С; природные и синтетические аминокислоты, например аминокислота фенилаланин. В качестве грунтовочного компонента (К) в принципе могут быть использованы также кремнийорганические соединения по меньшей мере с одной длинноцепочечной алкильной группой, высокомолекулярные продукты конденсации, содержащие свободные гидрокси- и/или карбоксигруппы (как, например,продукт природного происхождения - канифоль), или олигомерные сложные эфиры. В другом варианте осуществления настоящего изобретения реализуют способ, в котором текстильные изделия или волокна, обработанные водным раствором, подвергают по меньшей мере одной стадии сушки, причем применяют температуру по меньшей мере 100 С и предпочтительно в интервале от 100 до 180 С. Стадия сушки может быть осуществлена, например, после обработки текстильных изделий или волокон раствором, содержащим грунтовочный компонент (Р). Устанавливаемая при этом температура зависит от материала текстильных изделий и волокон, так как разные материалы имеют разные темпера-3 015850 туры стеклования. Температура стеклования чистого полиэфирного материала может, например, составлять 98 С, а смешанного полимерного материала, например, 74 С. В литературных источниках в общем случае температура стеклования указывается приблизительно от 70 до более чем 100 С. Если на стадии сушки применяют температуру по меньшей мере 100 С, предпочтительно в интервале от 100 до 180 С и особенно в интервале от 110 до 160 С, то такая температура, как правило, превосходит температуру стеклования обрабатываемого материала. Благодаря данной стадии грунтовочный компонент может растворяться по меньшей мере частично в материале текстильных изделий или волокон. Термическая обработка длится в зависимости от применяемого способа, как правило, от 1 с до 10 мин, предпочтительно от 2 с до 4 мин, в частности от 3 с до 2 мин. В другом варианте осуществления настоящего изобретения реализуют способ, в котором применяют антимикробный компонент (K) и при необходимости компонент (М), представляющий собой соль металла, а также при необходимости растворитель (L) и при необходимости другие вспомогательные компоненты, причем компонент (K) представляет собой соединение общей формулы (I) где радикалы независимо друг от друга имеют следующие значения:R1 означает разветвленный или неразветвленный алкил, содержащий от 1 до 12 атомов С, причем алкил также может иметь в качестве заместителя группу Н-CH2)m-O)q, где m может быть целым числом от 0 до 4, a q означает целое число от 1 до 6;R2 означает разветвленный или неразветвленный алкил, содержащий от 1 до 12 атомов С, причем алкил также может иметь в качестве заместителя группу Н-CH2)m-O)q, где m может быть целым числом от 0 до 4, a q означает целое число от 1 до 6;R3 означает разветвленный или неразветвленный алкил, содержащий от 1 до 12 атомов С, причем алкил также может иметь в качестве заместителя группу Н-СН 2)m-О)q, где m может быть целым числом от 0 до 4, a q означает целое число от 1 до 6;R4 означает разветвленный или неразветвленный алкил, содержащий от 1 до 18 атомов С, циклоалкил, содержащий от 3 до 7 атомов С, фенил, бензил, имеющий при необходимости в качестве заместителей один или два атома галогена, или гетероарил;R5 означает разветвленный или неразветвленный алкил, содержащий от 1 до 18 атомов С, циклоалкил, содержащий от 3 до 7 атомов С, фенил, бензил, имеющий при необходимости в качестве заместителей один или два атома галогена, или гетероарил;R6 означает разветвленный или неразветвленный алкил, содержащий от 8 до 18 атомов С;n означает целое число от 1 до 6. Компонент (М), представляющий собой соль металла, в случае его применения содержит предпочтительно по меньшей мере одну соль металла с валентностью от двух до пяти. Под алкилом понимают, например, метил, этил, пропил, бутил, гексил, гептил или октил, а также,например, длинноцепные радикалы, такие как октил, децил, додецил, тетрадецил, гексадецил или октадецил. При этом такие радикалы могут также быть разветвленными или неразветвленными, хиральными или нехиральными. Под циклоалкилом понимают моно- или бициклические насыщенные группы, содержащие от 3 до 8 атомов С, например циклогексил, циклопентил или циклопропил, причем циклогексил является предпочтительным. Под определением "бензил, имеющий при необходимости в качестве заместителей один или два атома галогена" понимают различные одно- или двухзамещенные бензилы, содержащие в качестве заместителей, например, атомы фтора, хлора или брома. Под гетероарилом понимают моно- или бициклические ненасыщенные радикалы, содержащие один или несколько "гетероатомов" (например, N, О или S). Такие радикалы могут содержать, например, 6 и/или 5-членный циклы. В качестве примеров следует упомянуть азотсодержащие циклы - пиридин, пиримидин, пиразин, пиридазин, пиррол, имидазол, триазол; серосодержащие циклы - тиофен или тиазол; кислородсодержащие циклы - фуран или оксазол. Вследствие четвертичной структуры атома азота молекула имеет положительный заряд, который может быть компенсирован, например, противоионами. Типичными анионами солей являются, например, хлорид-, бромид-, фторид-, сульфат-, фосфат-, формиат-, ацетат- или пропионат-ионы. Предпочтительно применяют хлорид-ионы. Предпочтителен способ, в котором применяют антимикробный компонент (K) общей формулы (I),-4 015850 где радикалы независимо друг от друга имеют следующие значения:R1 означает алкил, содержащий от 1 до 6 атомов С, причем алкил также может иметь в качестве заместителя группу Н-СН 2)m-O)q, где m может быть целым числом от 1 до 3, a q означает целое число от 1 до 4;R2 означает алкил, содержащий от 1 до 6 атомов С, причем алкил также может иметь в качестве заместителя группу Н-СН 2)m-O)q, где m может быть целым числом от 1 до 3, a q означает целое число от 1 до 4;R3 означает алкил, содержащий от 1 до 6 атомов С, причем алкил также может иметь в качестве заместителя группу Н-СН 2)m-O)q, где m может быть целым числом от 1 до 3, a q означает целое число от 1 до 4;R4 означает алкил, содержащий от 1 до 18 атомов С, циклоалкил, содержащий от 3 до 7 атомов С,фенил, бензил, имеющий при необходимости в качестве заместителей один или два атома галогена, пиридил, пиримидинил, пиразинил, пиридазинил, пирролил или имидазолил;n означает целое число от 1 до 4. Кроме того, предпочтителен способ, в котором применяют антимикробный компонент (K) общей формулы (I), где радикалы независимо друг от друга имеют следующие значения:R1, R2 и R3 соответственно означают алкил, содержащий от 1 до 6 атомов С, причем алкил также может иметь в качестве заместителя группу Н-СН 2)m-О)q, где m может быть целым числом от 1 до 3, a q означает целое число от 1 до 4;n означает целое число от 2 до 4. Особенно предпочтителен способ, в котором применяют антимикробный компонент (K) общей формулы (I), где радикалы независимо друг от друга имеют следующие значения:R1, R2 и R3 являются одинаковыми и означают разветвленные или неразветвленные алкилы, содержащие от 1 до 4 атомов С;n означает целое число от 1 до 4.R6 представляет собой алкил, содержащий от 8 до 18 атомов С. Кроме того, предпочтителен способ, в котором применяют антимикробный компонент (K) и дополнительно компонент (М), представляющий собой соль металла, причем данный компонент (М), представляющий собой соль металла, содержит по меньшей мере одну соль двухвалентного, трехвалентного или четырехвалентного металла. В специальном варианте осуществления компонент (М), представляющий собой соль металла, состоит из одной или двух солей двухвалентного, трехвалентного и/или четырехвалентного металла. В качестве компонента (М), представляющего собой соль металла, предпочтительно применяют по меньшей мере одну соль двухвалентного, трехвалентного или четырехвалентного металла из группы следующих металлов: Mg, Ca, Ba, Zn, Sn, Al, Ga, Fe и Ti. В качестве компонента (М), представляющего собой соль металла, предпочтительно применяют компонент (М), представляющий собой соль металла и содержащий по меньшей мере одну соль двухвалентного металла из группы Mg, Ca, Ва и Zn и/или соль трехвалентного металла из группы Al и Fe, причем комбинация Са с Al или Fe имеет особое значение. Предпочтительно приемлемой оказалась комбинация солей алюминия III с солями двухвалентных металлов. В предпочтительном варианте осуществления настоящее изобретение относится к композиции, которая в качестве органического компонента (K) общей формулы (I) содержит соль диметилтетрадецил(3(триметоксисилил)пропил)аммония,например хлорид,или соль диметилоктадецил(3(триметоксисилил)пропил)аммония, например хлорид, а в качестве компонента (М), представляющего собой соль металла, содержит соль двухвалентного металла из группы Mg, Ca и Zn и/или соль трехвалентного металла из группы Al и Fe. При этом в качестве противоионов в солях металлов приемлемыми являются различные анионы,например хлорид-, гидроксид-, сульфат-, фосфат- и ацетат-ионы. Антимикробные композиции по настоящему изобретению содержат оба компонента (органический компонент (K) и компонент (М), представляющий собой соль металла) предпочтительно в определенных количествах. При этом в рамках настоящего изобретения данные приведены в мас.%. Средства первичной или вторичной отделки текстильных изделий могут находиться в твердой,жидкой или текучей форме, например в виде геля, порошка, гранул, пасты или спрея, и содержать упомянутые ранее компонентов по настоящему изобретению. Композиции содержат компонент (М), представляющий собой соль металла, в количестве преиму-5 015850 щественно от 0,01 до 20 мас.%, предпочтительно от 0,01 до 10 мас.%, более предпочтительно от 0,05 до 2,0 мас.% и особенно от 0,02 до 2,0 мас.% в пересчете на общую массу композиции. Органический компонент (K) применяют предпочтительно в количестве от 0,01 до 10 мас.%, предпочтительно от 0,1 до 3,0 мас.% и особенно от 0,3 до 2,5 мас.% в пересчете на общую массу композиции. Соотношение между компонентом (М), содержащим металл, и органическим компонентом (K) зависит от использованной соли металла и в антимикробной композиции в пересчете на введенные молярные количества составляет, например, от 1:20 до 20:1 и предпочтительно составляет от 1:10 до 10:1. Например, если применяют соль трехвалентного металла, то соотношение компонентов часто составляет от 2:1 до 1:2 и предпочтительно составляет приблизительно 1:1. Кроме того, предпочтительно применяют смеси солей двухвалентных и трехвалентных металлов. Другой вариант осуществления относится к способу, в котором применяют антимикробный компонент (K), содержащий соль диметилтетрадецил(3-(триметоксисилил)пропил)аммония или соль диметилоктадецил(3-(триметоксисилил)пропил)аммония, и в котором при необходимости дополнительно применяют компонент (М), представляющий собой соль металла и содержащий соль двухвалентного металла из группы Mg, Ca, Zn и Ва и/или соль трехвалентного металла из группы Al и Fe. В качестве растворителя для обеих технологических стадий а) и с) предпочтительно используют воду. При необходимости дополнительно может быть использован спирт, например этанол, метанол,изопропанол или пропанол. Композиции могут также содержать различные вспомогательные компоненты, например буферный раствор (такой как уксусная кислота/ацетат натрия) или кислоту (такую как муравьиная, лимонная или уксусная кислота). Кроме того, в другом варианте осуществления настоящего изобретения композиция содержит, например, одно или несколько следующих вспомогательных средств: буферный раствор, мягчитель, фторуглерод, водоотталкивающее средство, маслоотталкивающее средство, связующее, сшивающий агент,антипирен, красительдля текстильных изделий, улучшитель сшиваемости и грязеотталкивающее средство. Предпочтительный вариант осуществления относится к способу, в котором применяют водный раствор органического грунтовочного компонента (Р), причем данный раствор содержит от 0,001 до 25 мас.%, на практике также от 0,01 до 15 мас.%, в частности от 0,02 до 10 мас.% и предпочтительно от 0,1 до 3 мас.% грунтовочного компонента (Р). Вместо одного грунтовочного средства могут быть применены также два, три или несколько грунтовочных средств одновременно или со смещением во времени. Данные по количеству компонентов в рабочем растворе обусловлены только техническими соображениями, так как модуль ванны не является заданной величиной и на практике составляет приблизительно от 1:4 (масса текстильного изделя:масса рабочего раствора) до 1:20 и, в крайний случаях, имеет даже заметно более высокое значение. Предпочтительные концентрации грунтовочного средства Р, например L-фенилаланина, в пересчете на массу текстильного изделия находятся в интервале от 1 до 3%,например приблизительно 2%. Например, если работают с модулем ванны 1:5, то это означает, что в рабочем растворе имеется от 0,2 до 0,6 мас.% L-фенилаланина. Если выбран несколько иначе сконструированный аппарат, в котором, однако, получают при подобном процессе экстракции такой же результат, а именно от 1 до 3% L-фенилаланина на текстильном изделии, но применяют рабочий раствор с соотношением 1:20, то в рабочем растворе имеется L-фенилаланин в интервале концентраций от 0,05 до 0,15%. Другой вариант осуществления относится к способу, в котором применяют водный раствор антимикробного компонента (К), причем данный раствор содержит от 0,01 до 10 мас.%, предпочтительно от 0,1 до 10 мас.% и во многих случаях также от 0,1 до 3 мас.% антимикробного компонента (K). Данный раствор также может содержать дополнительно от 0,01 до 10 мас.%, предпочтительно от 0,05 до 2 мас.% компонента (М), представляющего собой соль металла. Часто компонент (K) применяют в количестве от 0,3 до 10 мас.% в пересчете на массу текстильного изделия. Другой вариант осуществления относится к способу, в котором применяют композицию, содержащую от 0,01 до 10 мас.% грунтовочного компонента (Р), от 70 до 99,9 мас.% воды в качестве растворителя, а также при необходимости от 0,01 до 10 мас.% антимикробного компонента (K) и при необходимости от 0,01 до 10 мас.% компонента (М), представляющего собой соль металла, а также от 0,1 до 30 мас.% вспомогательных компонентов. Состав композиции может изменяться в зависимости от типа обрабатываемых текстильных изделий и применяемого способа (например, осуществляемый при нормальной температуре или в области высоких температур, с промывкой или промежуточной сушкой или без них одно- или двухванный экстракционный способ нанесения грунтовочного компонента с последующим нанесением антимикробного компонента (K) с компонентом (М), представляющим собой соль металла, или без него "способом однованного плюсования" (т.е. традиционным способом плюсования), распылением, наслаиванием, нанесением пены, "способом двухванного плюсования" без сушки или с промежуточной сушкой). Настоящее изобретение относится также к способу, в котором применяют композицию, содержащую от 0,3 до 2,5 мас.% антимикробного компонента (K), от 70 до 99,5 мас.% воды в качестве растворителя, а также от 0,1 до 30 мас.% вспомогательных компонентов и при необходимости от 0,2 до 2,0 мас.%-6 015850 компонента (М), представляющего собой соль металла. Другим важным объектом настоящего изобретения является химическая композиция для отделки текстильных изделий или волокон, содержащая от 0,01 до 20 мас.% грунтовочного компонента (Р), увеличивающего гидрофобность поверхности текстильных изделий или волокон, от 70 до 99,5 мас.% воды в качестве растворителя, а также от 0,1 до 30 мас.% вспомогательных компонентов, а также при необходимости от 0,01 до 10 мас.% органического четвертичного аммониевого соединения в качестве антимикробного компонента (K), а также при необходимости от 0,01 до 20 мас.% компонента (М), представляющего собой соль металла. Технически рациональным фактором в отношении концентрации солей металлов является антимикробное активное вещество. Активное вещество представляет собой предпочтительно трехвалентное соединение, т.е. 1 моль активного вещества теоретически может полностью прореагировать с одним молем соли трехвалентного металла или с 1,5 моль двухвалентной соли и соответственно со смесью. Фактически применяемые концентрации были определены экспериментально. Соли часто применяют с избытком. Например, на 1 кг Sanitized T 99-19 (0,91 моль активного вещества) могут быть использованы 1,26 моль хлорида магния и 0,31 моль хлорида алюминия. Разбавление данных солей металлов может варьировать и является вопросом легкости манипулирования. Интервал применяемых концентраций солей металлов также может быть пересчитан на активное вещество или на текстильное изделие. Так как такую композицию перед нанесением на текстильные изделия часто разбавляют, например,посредством добавления воды или внесения в рабочий раствор, то отдельные компоненты могут быть добавлены в композицию в концентрации более высокой, чем при применении на текстильном изделии. Также возможно разделять компоненты на несколько составов и поставлять, например, в виде готового к применению комплекта (Kit-of-parts). Предпочтительно композиция для нанесения грунтовочного средства содержит от 0,01 до 20 мас.% грунтовочного компонента (Р), от 70 до 99,5 мас.% воды в качестве растворителя, а также от 0,1 до 30 мас.% вспомогательных компонентов. Другой вариант осуществления относится к композиции, содержащей от 0,01 до 20 мас.% грунтовочного компонента (Р), от 70 до 95 мас.% воды в качестве растворителя, от 0,1 до 30 мас.% вспомогательных компонентов, а также от 0,01 до 10 мас.% органического четвертичного аммониевого соединения, а также при необходимости от 0,01 до 20 мас.% компонента (М), представляющего собой соль металла. Такая композиция является особенно приемлемой, например, для "однованного способа". Другой вариант осуществления относится к композиции, содержащей от 0,01 до 20 мас.% грунтовочного компонента (Р), причем грунтовочный компонент (Р) состоит из одного или нескольких следующих соединений, таких как ароматические одно- и двухосновные карбоновые кислоты, причем данные кислоты также могут иметь в качестве заместителей гидроксигруппы; ароматические моно- и диамины; ароматические одно- или двухатомные спирты; алифатическая одно- или двухосновная карбоновая кислота, содержащая от 6 до 26 атомов С, причем данные кислоты также могут иметь в качестве заместителей гидрокси- или аминогруппы; алифатические первичные и вторичные амины, содержащие от 6 до 26 атомов С; алифатические первичные и вторичные спирты, содержащие от 6 до 26 атомов С; алифатические первичные меркаптаны, содержащие от 6 до 26 атомов С; аминокислоты. Настоящее изобретение относится также к композиции, содержащей от 0,05 до 15 мас.% грунтовочного компонента (Р), причем грунтовочный компонент (Р) состоит из одного или нескольких следующих соединений, таких как ароматические одно- и двухосновные карбоновые кислоты, причем данные кислоты также могут иметь в качестве заместителей гидроксигруппы; алифатическая одноосновная карбоновая кислота, содержащая от 6 до 26 атомов С; алифатические первичные спирты, содержащие от 6 до 26 атомов С; первичные амины, содержащие от 6 до 26 атомов С; натуральные аминокислоты. Настоящее изобретение относится также к способу получения описанных ранее композиций, в котором смешивают отдельные компоненты. В другом аспекте данное изобретение относится к применению описанных ранее композиций при обработке текстильных изделий, волокон и нитей, содержащих синтетические материалы или состоящих из синтетических материалов, для антимикробной отделки. При этом композиции являются приемлемыми предпочтительно для отделки текстильных изделий из полиэфирных, полиамидных и смешанных тканей, содержащих по меньшей мере один из данных компонентов. Применение заключается предпочтительно в отделке текстильных изделий, волокон и нитей, состоящих в основном из полиамидов и/или полиэфиров. Отделку текстильных изделий, волокон и нитей осуществляют, например, способом плюсования, нанесением пены, распылением, наслаиванием или экстракционным способом (способом экстракции), причем для применения может быть использована также комбинация нескольких данных способов. Так, например, сначала можно нанести грунтовочное средство способом плюсования или экстракционным способом, а затем (при необходимости после сушки) осуществить нанесение антимикробного компонента способом плюсования или экстракционным способом(например, в машине Jet). После обработки предпочтительно может быть осуществлена (последующая) стадия сушки d), например, на шпанраме или в барабане, или способом контактного нагрева.-7 015850 При применении "однованного способа" нанесение композиции может осуществляться, например,способом принудительного нанесения, таким как плюсование, распыление, нанесение пены или наслаивание. Также возможно осуществление экстракционного способа. Другим объектом настоящего изобретения являются текстильные изделия, волокна и нити, обработанные описанным ранее способом. Волокна и текстильные изделия с антимикробной отделкой могут быть использованы в качестве исходного продукта для различных материалов различных изделий, таких как одежда (например, женская верхняя одежда, мужская одежда, детская одежда, одежда для спорта и досуга, защитная и специальная одежда, форменная одежда, подкладочная материя, носки, чулки и нижнее белье), постельные принадлежности (например, пододеяльники и простыни), текстильные изделия для домашнего обихода, обивка сидений, набивочные материалы, мебельная обивочная ткань, текстильные изделия для обуви, занавесы для душа, изделия из пряжи фасонной крутки, столовые полотенца, метелки для смахивания пыли, фильтры, ковры, вата и флис, защитные и изолирующие маты, текстильные обои, занавески, полотенца в рулонах, защитные изделия (например, маски и бандажи), текстильные изделия для автомобилей, общественного транспорта (поезда, автобусы, самолеты, суда и т.д.) и тому подобное. Основное волокно, применяемое в данном изобретения, может представлять собой, например, синтетическое (химическое) волокно. Химические волокна представляют собой, например, полиамидное волокно, полиэфирное волокно и их смеси. В принципе, в способе по настоящему изобретению может быть применено также полипропиленовое, поливиниловое, полиакриловое, полиуретановое, полиэтиленовое, поливинилиденовое и полистирольное волокно. В способе могут быть применены также смешанные волокна из синтетических и натуральных компонентов. Для решения упомянутых ранее задач были проведены многочисленные испытания по нанесению на поверхность или внедрению в близлежащую к поверхности зону синтетических волокон в качестве грунтовочного компонента (Р) таких соединений, которые имеют химически активные группы, обладающие способностью в дальнейшем образовывать ковалентную связь с органическим четвертичным аммониевым соединением. В качестве партнеров по связи могут рассматриваться, в частности, структуры, которые могут образовывать стабильную связь четвертичного аммониевого соединения общей формулы (I) с атомом кремния. Предпочтительно могут рассматриваться, например, соединения, которые содержат при гетероатоме по меньшей мере один атом водорода типа протона. Вследствие очень высокой прочности образуемой связи с атомом кремния предпочтительными являются группы со структурным элементом С-ОН. В данном случае предпочтительными являются упомянутые ранее органические соединения, такие как спирты, фенолы, карбоновые кислоты и аминокислоты. Кроме того, могут рассматриваться также соединения, содержащие несколько упомянутых групп. При этом возникает большая вариативность в том, какой вид имеет дальнейшее строение молекулы, и могут рассматриваться также соединения, содержащие амино- или меркаптогруппы. Часть структуры, не предназначенная для реагирования с полярной группой четвертичного аммониевого соединения, должна брать на себя другую функцию. Она должна по возможности хорошо фиксироваться на синтетическом волокне, например на полиэфирном или полиамидном волокне. Это достигается, например, за счет того, что выбранные соединения являются хорошо растворимыми в поверхностном слое полиэфирного материала. При этом неполярные части молекулы должны быть достаточно большими, для того чтобы часть молекулы была зафиксирована в полимере, а функциональные группы были доступны для образования ковалентной связи, например, с силоксановой группой четвертичного аммониевого соединения. Для отделки грунтовочными средствами (Р) в одном из вариантов осуществления настоящего изобретения выбран двухстадийный способ. Сначала наносят грунтовочное средство (технологическая стадия а). Данная стадия может быть осуществлена, например, как экстракционным способом в традиционных условиях, так и способом плюсования. После этого текстильное изделие предпочтительно сушат(технологическая стадия b). Затем на следующей технологической стадии с), например, способом плюсования наносят четвертичное аммониевое соединение, представляющее собой предпочтительно соединение общей формулы (I). Часто предпочтительно применяют однованный способ, т.е. на первой стадии наносят грунтовочное средство (Р), а затем в той же самой ванне наносят антимикробный компонент (с компонентом (М), представляющим собой соль металла, или без него). Затем рабочий раствор сливают, изделие при необходимости кратковременно промывают и затем сушат (и при необходимости дополнительно осуществляют конденсацию). В следующих примерах в качестве грунтовочного компонента (Р) были испытаны, в частности, следующие соединения: галловая кислота (3,4,5-тригидроксибензойная кислота; mм: 170,12; CAS: 149-91-7); терефталевая кислота (бензол-1,4-дикарбоновая кислота; mм: 166,13; CAS: 623-27-8); дубильная кислота (галлотаннин, таннин; mм: 1701,2; CAS: 1401-55-4); стеариновая кислота (октадекановая кислота; mм: 284,48; CAS: 57-11-4); октадециламин (mм: 269,51; CAS: 124-30-1);-8 015850 различные аминокислоты, например L-фенилаланин (mм: 165, 19; CAS: 63-91-2). Типичное пояснение применяемого способа антимикробной отделки графически представлено на фиг. 1, причем приведенные сведения не следует интерпретировать ограничительным образом. На волокно наносят грунтовочный компонент (Р), например соединение R-X, где R означает, например, алкил,а X означает, например, карбоксигруппу. На технологической стадии а) волокно обрабатывают водным раствором грунтовочного средства и при необходимости теплом, кислой или щелочной присадкой, поверхностно-активными веществами, носителями и/или восстановителями. При этом образуется загрунтованное волокно. Затем волокно при необходимости может быть высушено. Далее на технологической стадии с) наносят четвертичное аммониевое соединение, например описанный ранее кремнийорганический амин с алкилом R'. При этом образуется долговечно обработанное волокно. Таким образом, изобретение относится также к производимой по месту взаимодействия композиции, которая наряду с водой в качестве растворителя содержит, во-первых, от 0,05 до 15 мас.% грунтовочного компонента (Р) и предпочтительно следующих грунтовочных компонентов (Р), таких как ароматические одно- или двухосновные карбоновые кислоты, причем данные кислоты также могут иметь в качестве заместителей гидроксигруппы; алифатическая одноосновная карбоновая кислота, содержащая от 6 до 26 атомов С; алифатические первичные спирты, содержащие от 6 до 26 атомов С; первичные амины, содержащие от 6 до 26 атомов С; натуральные аминокислоты; а во-вторых, содержит от 0,01 до 10 мас.% антимикробного компонента (K), предпочтительно соли диметилтетрадецил(3(триметоксисилил)пропил)аммония или соли диметилоктадецил(3-(триметоксисилил)пропил)аммония, и при необходимости дополнительно содержит компонент (М), представляющий собой соль металла и состоящий по меньшей мере из одной соли двухвалентного металла из группы Mg, Ca, Zn и Ва и/или соли трехвалентного металла из группы Al и Fe. Следующими примерами поясняются другие важные аспекты настоящего изобретения. Пример 1. Двухванный способ Технологическая стадия а) 1,88 г L-фенилаланина (в качестве грунтовочного компонента (Р растворяют в 950 г воды. Уксусной кислотой доводят значение рН до 4,5 и дополняют водой до 1000 г. 125 г ткани из полиэфирного волокна с поверхностной плотностью приблизительно 220 г/м 2 помещают в четыре стакана и соответственно прибавляют приготовленный рабочий раствор в восьмикратном количестве от массы образца. Стаканы закрывают и осуществляют экстракционный способ в традиционном устройстве (Mathis LabomatBFA-12). Далее стаканы нагревают со скоростью 3 С/мин до 120 С. Температуру 120 С поддерживают в течение 45 мин и затем со скоростью 3 С/мин охлаждают до 40 С. Технологическая стадия b) Далее образцы кратковременно промывают холодной водой, центрифугируют и в течение 2 мин сушат на шпанраме при 120 С. Теоретическое количество L-фенилаланина на текстильном изделии составляет 1,5% в пересчете на сухую массу образца. Технологическая стадия с) В химический стакан помещают 980 г воды. При перемешивании прибавляют 1 г неионогенного смачивающего, моющего и чистящего средства, не содержащего кремнийорганических соединений и растворителей (Hostapal MRN, производитель Clariant, Швейцария; на основе производного полигликолевого эфира), и 1 г уксусной кислоты (80%-й). Затем в качестве антимикробного соединения общей формулы (I) прибавляют 18 г Sanitized T 99-19 (описанного ранее) и раствор в ванне перемешивают до гомогенности. Данный рабочий раствор плюсованием наносят на образцы из полиэфирного волокна, покрытые ранее L-фенилаланином. Привес составляет 36% и, таким образом, впитывание Sanitized T 99-19 составляет 0,64% в пересчете на массу сухого образца. Последующая стадия сушки Образцы сушат на шпанраме при 120 С в течение 2 мин. Испытание обработанных текстильных изделий Затем образцы стирают по EN ISO 6330 (6 А) при 40 С и после 10, 20 и 30 циклов стирки проверяют по ASTM Е 2149 на действие против Staphylococcus aureus ATCC 6538. Уменьшение числа микробов даже после 30 циклов стирки составляет все еще более 102 по сравнению с необработанным образцом и,таким образом, является отличным. Пример 2. Процедура является аналогичной примеру 1, но содержание L-фенилаланина в экстракционном растворе составляет 3,1 г. Это соответствует 2,5% аминокислоты в пересчете на массу сухого образца. Уменьшение числа микробов находится в пределах дисперсии метода, как и в примере 1, и, таким образом, является отличным. Примеры 3 и 4. Аналогично примерам 1 и 2 на ткань из полиэфирного волокна (Dacron 54 spun) с поверхностной плотностью приблизительно 120 г/м 2 экстракционным способом сначала наносят L-фенилаланин. Вслед-9 015850 ствие более низкой поверхностной плотности текстильного изделия наносят заметно больше, а именно 0,9% Sanitized T 99-19, так что на единицу поверхности приходится такая же масса продукта. В данном испытании уменьшение числа микробов после 30 циклов стирки также составляет несколько больше 102. Примеры 5-8. В данных примерах на разные типы полиэфирного волокна наносят соответственно 1,5 или 2,5% Lфенлиаланина. В примерах 5 и 6, в которых применяют один тип полиэфирного волокна (Interlock, поверхностная плотность приблизительно 200 г/м 2), наносят 0,6% Sanitized T 99-19, а в примерах 7 и 8 на ткань из другого полиэфирного волокна (Tersuisse) с поверхностной плотностью 230 г/м 2 также наносят 0,6 г/м 2. Данные образцы после 30 циклов стирки также показывают уменьшение числа микробов по сравнению с исходным значением по меньшей мере на 2 десятичных порядка. Данными примерами может быть показано, что тип и происхождение полиэфирного волокна не оказывают существенного влияния на антибактериальное действие даже после неоднократной стирки. Так как использование аминокислот в качестве химикатов для текстильных изделий не относится к общепринятым способам текстильной промышленности, а продукт, кроме того, может заметно удорожать отделку, то были испытаны также и другие системы. Примеры 9 и 10. 1,25 г и соответственно 2,5 г стеариновой кислоты диспергируют в 990 г воды при комнатной температуре и добавляют 1,5 и соответственно 3 г гидроксида калия. Магнитной мешалкой перемешивают при комнатной температуре в течение 90 мин, а затем уксусной кислотой доводят значение рН до 6,5. Данные рабочие растворы наносят аналогично примеру 1 на полиэфирное волокно Trevira с поверхностной плотностью приблизительно 220 г/м 2 и сушат. В примере 9 с 1,0% стеариновой кислоты, нанесенной на ткань, на полиэфирное волокно способом плюсования наносят 0,6% Sanitized T 99-19, а в примере 10 с 2,0% стеариновой кислоты, нанесенной на ткань, наносят 0,8% Sanitized T 99-19. После 20 циклов стирки найденное уменьшение числа микробов в примере 9 составляет почти три десятичных порядка, а в примере 10 даже почти четыре десятичных порядка. Использование длинноцепной карбоновой кислоты для решения задачи в общем случае срабатывает, т.е. возможно наносить Sanitized T 99-19 также и на полиэфирное волокно, обработанное, например,стеариновой кислотой в качестве грунтовочного средства (Р), устойчивым к стирке образом согласно постановке задачи. Примеры 11-13. Вместо стеариновой кислоты в воде растворяют 2,5 г дубильной кислоты и дополняют до 1000 г. Преимущество данной кислоты состоит в хорошей растворимости в воде. Нанесение на ткань из полиэфирного волокна осуществляли аналогично описанному в примере 1, но в данном примере, как и в двух осуществленных далее примерах, соответственно прибавляют 12 г уксусной кислоты на литр. Однако при обработке текстильное изделие сильно окрашивается. Соответственно описанному в примере 1 способом плюсования наносят 0,6% Sanitized T 99-19 и испытывают. После 20 циклов стирки найденный коэффициент уменьшения числа микробов все еще составляет более десяти по сравнению с контрольным образцом. Однако сильное окрашивание рабочего раствора и текстильного изделия является маложелательным. При данных обстоятельствах наряду с 1,5 г дубильной кислоты в воде растворяют равное количество дисульфита натрия (Na2S2O5), дополняют до 1000 г и также наносят на полиэфирное волокно экстракционным способом по примеру 1. Таким образом, изменение окраски рабочего раствора и текстильного изделия может быть подавлено в значительной степени. Антибактериальное действие после нанесения Sanitized T 99-19 также характеризуется после последующих стирок более лучшими значениями, чем в предыдущем примере, но по существу только удовлетворительными. Особенно хорошие результаты достигаются тогда, когда наряду с 1,5 г дубильной кислоты в воде растворяют 1,5 г сульфита натрия (Na2SO3) и дополняют до 1000 г. Антибактериальное действие после нанесения Sanitized T 99-19 также характеризуется после последующих стирок улучшенными значениями. С тиосульфатом натрия изменение окраски предотвращать не удается. Примеры 14-16. Примеры 14-16 осуществляют аналогично примерам 11-13. Вместо дубильной кислоты на литр рабочего раствора вносят 1,5 г моногидрата галловой кислоты, а в примерах 15 и 16 вносят 1,5 г дисульфита или сульфита натрия соответственно. При этом галловая кислота вызывает не такое сильное окрашивание, как дубильная кислота. После 20 циклов стирки уменьшение числа микробов возрастает от примера 14 к примеру 16 с уменьшением от несколько больше одного десятичного порядка и почти двух десятичных порядков до более двух десятичных порядков. Примеры 17 и 18. В данном случае предпринята попытка повысить устойчивость к стирке в еще большей степени за- 10015850 счет того, что полиэфирную ткань перед нанесением галловой или дубильной кислоты подвергают восстановительной очистке. Для этого текстильное изделие обрабатывают в течение 20 мин при 80 С 10-кратным по массе количеством раствора, содержащего 5 г/л дитионита натрия, 8 г/л 2 0%-го гидроксида натрия и 5 г/лHostapal MRN (производитель: Clariant). Далее раствор удаляют и текстильное изделие промывают сначала теплой водой с температурой приблизительно 50 С и затем холодной водой с температурой приблизительно 15 С, центрифугируют и сушат. Предварительно обработанное таким образом текстильное изделие обрабатывают водным раствором, содержащим 0,15% дубильной кислоты или 0,15% моногидрата галловой кислоты, при 40 С в течение 20 мин с модулем ванны 1:10. Раствор сливают, текстильное изделие кратковременно промывают холодной водой, центрифугируют и сушат на шпанраме при 120 С в течение 2 мин. Текстильное изделие, предварительно обработанное соответственно описанному ранее и покрытое грунтовочными средствами (Р), обрабатывают способом плюсования 0,5% Sanitized Т 99-19 и затем сушат на шпанраме при 120 С в течение двух минут. Данные образцы стирают в течение до 30 циклов стирки и проверяют по JIS L 1902:2002 на действие против Staphylococcus aureus ATCC 6538. Результаты образцов с дубильной кислотой в качестве грунтовочного средства выглядят хуже и после 20 циклов стирки уменьшение числа микробов достигает лишь 101,5 по сравнению с образцами с галловой кислотой в качестве грунтовочного средства, для которых уменьшение числа микробов после 30 циклов стирки все еще составляет 102,0. В других испытаниях установлено, что экстракция с галловой кислотой при температуре 80 С дает лучшие результаты по сравнению с экстракцией, проводимой в условиях высокой температуры, как, например, в испытаниях при 120 С. Также установлено, что вводимое количество в очень широком интервале от 1 до 2,5% галловой кислоты в пересчете на массу текстильного изделия не оказывает заметного влияния. Применение терефталевой кислоты и октадециламина в качестве грунтовочного средства (Р) показывает улучшение антимикробного действия после стирки, но действие является менее явно выраженным, чем в случае с дубильной, галловой или стеариновой кислотами или особенно с L-фенилаланином. Пример 19. 1,88 г L-фенилаланина растворяют в 950 г воды, уксусной кислотой доводят значение рН до 4,5 и дополняют водой до 1000 г. 125 г ткани из полиэфирного волокна с поверхностной плотностью приблизительно 220 г/м 2 помещают в четыре стакана и соответственно прибавляют приготовленный рабочий раствор в восьмикратном количестве от массы образца. Стаканы закрывают и осуществляют экстракционный способ в устройстве Mathis Labomat BFA-12. Далее стаканы нагревают со скоростью 3 С/мин до 80 С. Температуру 80 С поддерживают в течение 60 мин и затем со скоростью 3 С/мин охлаждают до 40 С. Далее образцы кратковременно промывают холодной водой, центрифугируют и в течение 2 мин сушат на шпанраме при 120 С. Теоретическое количество L-фенилаланина на текстильном изделии составляет 1,5% в пересчете на сухую массу образца. В химический стакан помещают 782 г воды. При перемешивании прибавляют 1 г Hostapal MRN(неионогенного смачивающего, моющего и чистящего средства, не содержащего кремнийорганических соединений и растворителей и производимого компанией Clariant на основе производного полигликолевого эфира) и 1 г 80%-й уксусной кислоты. Прибавляют 216 г диметилоктадецил[3-(триметоксисилил)пропил]аммонийхлорида в виде водного раствора (имеющегося в продаже под коммерческим названием Aegis АЕМ 5772/5) и раствор в ванне перемешивают до гомогенности. Данный рабочий раствор плюсованием наносят на образцы из полиэфирного волокна, покрытые L-фенилаланином. Привес составляет 38% и, таким образом, впитывание водного раствора диметилоктадецил[3(триметоксисилил)пропил]аммонийхлорида составляет 8,2% в пересчете на массу сухого образца. Образцы сушат на шпанраме при 120 С в течение 2 мин. Затем образцы стирают по EN ISO 6330 (6 А) при 40 С и после 10 и 20 циклов стирки проверяют по JIS L 1902:2002 на действие против Staphylococcusaureus ATCC 6538. Найденное число микробов даже после 20 циклов стирки составляет всего лишь около 1% по сравнению с необработанным образцом, и антибактериальный эффект обработанного образца является, таким образом, хорошим. Пример 20. В данном случае для повышения устойчивости к стирке средства Sanitized T 99-19, нанесенного на ткань из полиэфирного волокна, сочетают два эффекта. Сначала грунтовочное средство (Р) наносят на текстильное изделие, данную операцию осуществляют соответственно описанному в примере 1; затем Sanitized T 99-19 приводят во взаимодействие в водном растворе сначала с ионами металлов, предпочтительно такими, как металлы с валентностью от 2 до 4. При этом смесь ионов кальция и алюминия является особенно эффективной с целью снижения растворимости образующегося продукта сразу по нанесении на текстильное изделие.- 11015850 Обработанное таким образом текстильное изделие сушат на шпанраме и осуществляют конденсацию. 2,5 г L-фенилаланина растворяют в 950 г воды, уксусной кислотой доводят значение рН до 4,5 и дополняют водой до 1000 г. 125 г ткани из полиэфирного волокна с поверхностной плотностью приблизительно 220 г/м 2 помещают в четыре стакана и соответственно прибавляют приготовленный рабочий раствор в восьмикратном количестве от массы образца. Стаканы закрывают и осуществляют экстракционный способ в устройстве Mathis Labomat BFA-12. Далее стаканы нагревают со скоростью 3 С/мин до 80 С. Температуру 80 С поддерживают в течение 60 мин и затем со скоростью 3 С/мин охлаждают до 40 С. Далее образцы кратковременно промывают холодной водой, центрифугируют и в течение 2 мин сушат на шпанраме при 120 С. Теоретическое количество L-фенилаланина на текстильном изделии составляет, таким образом, 2% в пересчете на сухую массу образца. 400 мл воды помещают в химический стакан, при перемешивании магнитной мешалкой последовательно прибавляют 0,3 г гексагидрата хлорида алюминия, 0,99 г тригидрата ацетата натрия, 0,38 г гидроксида кальция, 2,47 г 80%-й уксусной кислоты, 25 г изопропанола и 4,05 г Sanitized T 99-19. Раствор дополняют водой до 500 г и далее перемешивают в течение 30 мин при комнатной температуре. Муравьиной кислотой доводят значение рН до 3 и данный рабочий раствор наносят способом плюсования на ткань из полиэфирного волокна, обработанную L-фенилаланином, причем при 75%-м привесе концентрация Sanitized T 99-19 на текстильном изделии составляет 0,6%. Затем текстильное изделие сушат на шпанраме в течение 1 мин при 120 С и далее осуществляют конденсацию еще в течение двух минут при 150 С. После 30 циклов стирки по EN ISO 6330 (6 А) при 40 С измеренное в испытании по JIS L 1902:2002 уменьшение числа микробов составляет 102,8, что является отличным значением. Для возможно более простого оформления применения в текстильной промышленности систему устраивают так, что она может быть применена в "однованном способе". При этом установлено, что практически невозможно приготовить четвертичное аммониевое соединение формулы (I) вместе с продуктами, которые должны использоваться в качестве грунтовочного средства (Р), в виде стабильного при хранении водного раствора, имеющего представляющие интерес концентрации, для того, чтобы выпускать продукт в виде законченной и готовой для применения смеси. Смесь значительно изменяется за очень короткое время. Поэтому был выбран иной путь, так чтобы пользователь должен был бы манипулировать преимущественно двумя композициями. Пример 21. Отделка "однованным способом" 20 г L-фенилаланина растворяют в 973,1 г воды и прибавляют 2,0 г тригидрата ацетата натрия и 4,9 г уксусной кислоты. Берут 885 г воды и прибавляют 100 г раствора фенилаланина с ацетатным буферным раствором,первичной целью которого является предотвращение пожелтения деликатных текстильных изделий. При перемешивании прибавляют 15 г Sanitized T 99-19. Данную смесь плюсованием наносят как на ткань из полиэфирного волокна, так и на ткань из полиамидного волокна, так что на ткань наносится от 0,6 до 0,8% Sanitized T 99-19. Обработанные таким образом ткани сушат на шпанраме в течение двух минут при 120 С и затем осуществляют конденсацию еще в течение 45 с при 150 С. Далее ткани 20 раз стирают при 40 С и затем испытывают по ASTM Е 21-49 на действие противStaphylococcus aureus ATCC 6538 Р. Все образцы показывают уменьшение числа микробов более двух десятичных порядков. Пример 22.a) берут 188 г воды, прибавляют 2 г галловой кислоты и при перемешивании прибавляют 10 г Sanitized T 99-19. Перемешивают при комнатной температуре в течение 45 мин, дополняют водой до 750 г и далее перемешивают при комнатной температуре в течение 15 мин, а затем способом плюсования наносят на ткань из полиэфирного волокна с привесом 38%, так что впитывание Sanitized T 99-19 составляет 0,5%;b) такой же рабочий раствор наносят на ткань из полиамидного волокна, причем при 60%-м привесе впитывание Sanitized T 99-19 достигает 0,8% в пересчете на массу текстильного изделия. Оба обработанных таким образом образца стирают при 40 С и между циклами стирки сушат. После 20 и 30 циклов стирки проверяют антибактериальный эффект против Staphylococcus aureus 6538 Р. Оба типа текстильных изделий во всех испытаниях показывают хорошее антибактериальное действие: даже в случае, когда действие становится заметно более слабым, чем в состоянии без стирки, также достигается уменьшение числа микробов более 99,99%. Пример 23. Отделка "однованным способом" с компонентом, содержащим металл Для получения еще более хорошей устойчивости к стирке предпринята попытка сшить триметоксисилильную группу четвертичного аммониевого соединения по меньшей мере двухвалентными ионами металлов и одновременно ввести грунтовочное средство. Берут 910 г воды и при перемешивании магнитной мешалкой последовательно растворяют 10 г Lфенилаланина, 6 г гексагидрата хлорида алюминия, 11,2 г хлорида кальция, 1,6 г тригидрата ацетата натрия и 3,9 г 80%-й уксусной кислоты.- 12015850 150 г данного раствора вносят в 835 г воды и прибавляют 15 г Sanitized T 99-19. Данную смесь перемешивают при комнатной температуре в течение 45 мин, а затем плюсованием наносят на ткань из полиэфирного волокна. Привес составляет 41% и, таким образом, впитывание Sanitized Т 99-19 составляет 0,6% в пересчете на массу сухого текстильного изделия. Образцы изделия сушат на шпанраме в течение 2 мин при 150 С и проводят конденсацию, а затем стирают в течение до 30 циклов стирки при 40 С по EN ISO 6330 (6 А) с моющим средством ЕСЕ 77 для прочных красителей и проверяют по ASTM Е на действие против Staphylococcus aureus 6538. Все образцы показывают хорошее антибактериальное действие. Пример 24. Берут 94 г воды, прибавляют 1 г галловой кислоты и при перемешивании прибавляют 5 г Sanitized T 99-19. Далее перемешивают при комнатной температуре в течение 45 мин. В каждый сосуд помещают 50 г навески полиэфирной ткани и прибавляют раствор, состоящий из 5 г описанного ранее раствора и 400 г воды. Сосуды завинчивают, при постоянном вращательном движении нагревают со скоростью 3 С в минуту до 120 С, затем выдерживают в течение 30 мин при 120 С и охлаждают со скоростью 3 С в минуту до 40 С. Рабочий раствор сливают и образцы текстильного изделия кратковременно промывают холодной водой, центрифугируют и затем сушат на шпанраме при 130 С в течение 3 мин. Образцы стирают при 40 С в течение до 30 циклов стирки и проверяют по ASTM E 21-49 на действие против Staphylococcus aureus 6538. Образцы показывают до 15 циклов стирки хорошее антибактериальное действие. Пример 25. 2 г фенилаланина растворяют в 92 г воды и прибавляют 1 г 80%-й уксусной кислоты. При перемешивании прибавляют 5 г Sanitized T 99-19. Далее перемешивают в течение 1 ч при комнатной температуре. К каждым 50 г ткани из полиамидного или полиэфирного волокна в экстракционный сосуд вносят смесь из 400 г воды и 5 г раствора "фенилаланин/Sanitized Т 99-19". Сосуды завинчивают, при постоянном вращательном движении нагревают со скоростью 3 С в минуту до 120 С в случае полиэфирного волокна и до 80 С в случае полиамидного волокна, затем выдерживают в течение 30 мин при 120 С или при 80 С и охлаждают со скоростью 3 С в минуту до 40 С. Рабочий раствор сливают и образцы текстильного изделия кратковременно промывают холодной водой, центрифугируют и затем сушат на шпанраме при 130 С в течение 3 мин. Образцы стирают при 40 С в течение до 30 циклов стирки и проверяют по пятистадийной методикеASTM Е 21-49 на действие против Staphylococcus aureus 6538. Образцы показывают до 10 циклов стирки в случае полиамидного волокна или до 15 циклов стирки в случае полиэфирного волокна очень хорошее антибактериальное действие. Пример 26. В химический стакан помещают 964 г воды. Затем при перемешивании последовательно прибавляют 2,2 г L-фенилаланина, 2,0 г тригидрата ацетата натрия, 4,9 г 80%-й уксусной кислоты, 2,5 г хлорида цинка и 1,4 г гексагидрата хлорида алюминия, далее перемешивают при комнатной температуре в течение 5 мин и затем прибавляют 20 г Sanitized T 99-19. Данную смесь перемешивают в течение часа при комнатной температуре. 100 мл смеси смешивают с 2550 г воды. Доводят значение рН до 4,0 и в полученном слабоуксуснокислом растворе обрабатывают 330 г тяжелой полиэфирной ткани (Trevira с поверхностной плотностью приблизительно 220 г/м 2) способом высокотемпературной экстракции, при этом нагревают со скоростью 3 С в минуту до 120 С, выдерживают в течение 30 мин при 120 С и затем со скоростью 3 С в минуту охлаждают до 40 С. Рабочий раствор отделяют, текстильное изделие кратковременно промывают холодной водой и затем сушат на шпанраме в течение 3 мин при 130 С. Текстильное изделие стирают при 40 С, причем после 1, 3, 5, 10, 15, 20, 25 и 30 циклов стирки сушат. Образцы стирают при 40 С в течение до 30 циклов и проверяют по пятистадийной методике ASTME 21-49 на действие против Staphylococcus aureus 6538. Образцы показывают до 20 циклов стирки очень хорошее антибактериальное действие, а при 25 циклах стирки показывают все еще достаточное для практического применения антибактериальное действие. Пример 27. В химический стакан помещают 2560 г воды. Затем при перемешивании последовательно прибавляют 0,36 г L-фенилаланина, 0,20 г тригидрата ацетата натрия, 0,49 г 80%-й уксусной кислоты, 0,18 г хлорида кальция и 0,09 г гексагидрата хлорида алюминия. Далее перемешивают при комнатной температуре в течение 5 мин и затем прибавляют 2,0 г Sanitized T 99-19. Данную смесь перемешивают в течение часа при комнатной температуре. Доводят значение рН до 4,0 и в полученном слабоуксуснокислом растворе обрабатывают 330 г тяжелой полиэфирной ткани (Trevira с поверхностной плотностью приблизительно 220 г/м 2) способом высокотемпературной экстракции, при этом нагревают со скоростью 3 С в минуту до 120 С, выдерживают в течение 30 мин при 120 С и затем со скоростью 3 С в минуту охлаждают до 40 С.- 13015850 Далее рабочий раствор отделяют, текстильное изделие кратковременно промывают холодной водой и затем сушат на шпанраме в течение 3 мин при 130 С. Текстильное изделие стирают при 40 С, причем после 1, 3, 5, 10, 15, 20, 25 и 30 циклов стирки сушат. Образцы стирают при 40 С в течение до 30 циклов стирки и проверяют по пятистадийной методикеASTM Е 21-49 на действие против Staphylococcus aureus 6538P. Образцы показывают до 20 циклов стирки очень хорошее антибактериальное действие, а при 25 циклах стирки показывают достаточное антибактериальное действие с уменьшением числа микробов округленно с коэффициентом 100 по сравнению с необработанным образцом. Пример 28. Не содержащую сурьму, окрашенную в антрацитовый цвет, очищенную восстановлением и промытую ткань из чистого полиэфирного волокна с поверхностной плотностью 175 г на квадратный метр длиной 200 м и шириной 1,6 м, что в целом составляет 56 кг текстильного изделия, загружают в машину Jet(машина для промышленного экстракционного способа). Прибавляют 500 л воды, раствор 1,08 кг L-фенилаланина в 50 л воды и 165 г муравьиной кислоты,при этом рН рабочего раствора имеет значение 5. Выдерживают в течение 5 мин и затем нагревают со скоростью нагрева 2 С в минуту до 60 С. Далее выдерживают в течение 20 мин при 60 С. Прибавляют раствор 325 г Sanitized T 99-19 в 10 л воды и далее дают работать машине Jet еще в течение 20 мин при 60 С. Прибавляют 1,7 кг Bethamin AHP (смесь "воск/продукт конденсации жирной кислоты" производства компании Dr. Th. Bhme KG Chemische Fabrik GmbHCo., Isardamm 79-83, D82538 Geretsried, представляющая собой гидрофильное универсальное средство, придающее мягкий гриф и имеющее явно выраженные антистатические свойства) и далее дают машине работать еще в течение 15 мин при 60 С. Затем охлаждают со скоростью 2 С в минуту и рабочий раствор сливают, промывают 150 л воды, промывную воду сливают и текстильное изделие сушат на шпанраме в течение 2 мин при 120 С. Образец данного текстильного изделия стирают по стандарту EN ISO 6330 (6 А) при 40 С с моющим средством для прочных красителей по стандарту ЕСЕ 77. После 30, 40 и 50 циклов стирки проверяют уменьшение числа микробов по методике ASTM Е 21-96 на действие против Staphylococcus aureusATCC 6538. Результаты, выраженные как десятичный логарифм, показывают уменьшение числа микробов во всех испытуемых точках от 1,6 до 1,7, что соответствует степени выживания испытуемых микробов от 2 до 3%. Пример 29. При пробной отделке 14 кг окрашенного в оранжевый цвет трикотажного материала из смеси "полиэфирное волокно/полиамидное волокно/эластан" предварительно стирают при 60 С и затем прибавляют 280 г L-фенилаланина и 110 л воды. Далее выдерживают в течение 10 мин, нагревают со скоростью 3 С в минуту до 60 С и дают машине работать в течение 15 мин при 60 С. Затем прибавляют раствор 80 г Sanitized T 99-19 в 2 л воды и далее дают работать машине еще течение в 30 мин при 60 С. Рабочий раствор охлаждают до 35 С и затем сливают. Прибавляют 40 л воды для промывки, дают машине работать в течение двух минут и промывную воду сливают. Текстильное изделие выгружают через отжимные валки и сушат на шпанраме при 120 С. Образец после 50 циклов стирки по EN ISO 6330 (6 А) с моющим средством для прочных красителей по ЕСЕ 77 показывает уменьшение числа микробов с коэффициентом 100 (log уменьшения = 2,0) по сравнению с инокулятом. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Способ антимикробной отделки текстильных изделий или волокон, состоящих в основном из синтетических материалов, в котором на текстильные изделия или волокна наносят одновременно или в разное время водный раствор органического грунтовочного компонента (Р), увеличивающего гидрофобность поверхности текстильных изделий или волокон, растворитель (L) и в качестве антимикробного компонента (K) по меньшей мере одно органическое четвертичное аммониевое соединение общей формулы (I) где радикалы независимо друг от друга имеют следующие значения:R1 означает разветвленный или неразветвленный алкил, содержащий от 1 до 12 атомов углерода,причем алкил также может иметь в качестве заместителя группу Н-CH2)m-O)q, где m может быть целым числом от 0 до 4, a q означает целое число от 1 до 6;R2 означает разветвленный или неразветвленный алкил, содержащий от 1 до 12 атомов углерода,причем алкил также может иметь в качестве заместителя группу Н-CH2)m-O)q, где m может быть целым числом от 0 до 4, a q означает целое число от 1 до 6;R3 означает разветвленный или неразветвленный алкил, содержащий от 1 до 12 атомов углерода,причем алкил также может иметь в качестве заместителя группу Н-СН 2)m-O)q, где m может быть целым числом от 0 до 4, a q означает целое число от 1 до 6;R4 означает разветвленный или неразветвленный алкил, содержащий от 1 до 18 атомов углерода,циклоалкил, содержащий от 3 до 7 атомов углерода, фенил, бензил, имеющий при необходимости в качестве заместителей один или два атома галогена, или гетероарил,где гетероарил представляет собой моно- или бициклический ненасыщенный радикал, содержащий один или несколько гетероатомов, выбранных из N, О или S;R5 означает разветвленный или неразветвленный алкил, содержащий от 1 до 18 атомов углерода,циклоалкил, содержащий от 3 до 7 атомов углерода, фенил, бензил, имеющий при необходимости в качестве заместителей один или два атома галогена, или гетероарил,где гетероарил представляет собой моно- или бициклический ненасыщенный радикал, содержащий один или несколько гетероатомов, выбранных из N, О или S;R6 означает разветвленный или неразветвленный алкил, содержащий от 8 до 18 атомов углерода;n означает целое число от 1 до 6; причем грунтовочный компонент (Р) состоит из одного или нескольких следующих соединений, таких как ароматические одно- и двухосновные карбоновые кислоты, причем данные кислоты также могут иметь в качестве заместителей гидроксигруппы; ароматические моно- и диамины; ароматические одноили двухатомные спирты; алифатические одно- или двухосновные карбоновые кислоты, содержащие от 6 до 26 атомов углерода, причем данные кислоты также могут иметь в качестве заместителей гидрокси- и аминогруппы; алифатические первичные, вторичные и третичные амины, содержащие от 6 до 26 атомов углерода; алифатические первичные и вторичные спирты, содержащие от 6 до 26 атомов углерода; алифатические первичные меркаптаны, содержащие от 6 до 26 атомов углерода; аминокислоты. 2. Способ по п.1, отличающийся тем, что обработку текстильных изделий или волокон осуществляют водным раствором органического грунтовочного компонента (Р), дополнительно содержащим при необходимости другие вспомогательные компоненты, и без промежуточной стадии сушки осуществляют обработку текстильных изделий или волокон водным раствором, содержащим антимикробный компонент (K). 3. Способ по п.1 или 2, отличающийся тем, что сначала осуществляют технологическую стадию а) предварительной обработки текстильных изделий или волокон водным раствором органического грунтовочного компонента (Р), затем осуществляют стадию тепловой сушки b) и далее на последующей технологической стадии с) осуществляют обработку текстильных изделий или волокон водным раствором антимикробного компонента (K). 4. Способ по любому из пп.1-3, отличающийся тем, что текстильные изделия или волокна, обработанные водным раствором органического грунтовочного компонента (Р), подвергают по меньшей мере одной стадии сушки, причем применяют температуру по меньшей мере 100 С. 5. Способ по любому из пп.1-4, отличающийся тем, что применяют антимикробный компонент (K) и дополнительно компонент (М), представляющий собой соль металла, а также растворитель (L), причем компонент (М), представляющий собой соль металла, содержит по меньшей мере одну соль металла с валентностью от двух до пяти. 6. Композиция для отделки текстильных изделий или волокон, содержащая от 0,01 до 20 мас.% грунтовочного компонента (Р), увеличивающего гидрофобность поверхности текстильных изделий или волокон, от 70 до 99,5 мас.% воды в качестве растворителя, от 0,1 до 30 мас.% вспомогательных компонентов и от 0,01 до 10 мас.% органического четвертичного аммониевого соединения общей формулы (I) где радикалы независимо друг от друга имеют следующие значения:R1 означает разветвленный или неразветвленный алкил, содержащий от 1 до 12 атомов углерода,причем алкил также может иметь в качестве заместителя группу Н-СН 2)m-O)q, где m может быть целым числом от 0 до 4, a q означает целое число от 1 до 6;R2 означает разветвленный или неразветвленный алкил, содержащий от 1 до 12 атомов углерода,причем алкил также может иметь в качестве заместителя группу Н-СН 2)m-О)q, где m может быть целым числом от 0 до 4, a q означает целое число от 1 до 6;R3 означает разветвленный или неразветвленный алкил, содержащий от 1 до 12 атомов углерода,причем алкил также может иметь в качестве заместителя группу Н-CH2)m-O)q, где m может быть целым числом от 0 до 4, a q означает целое число от 1 до 6;R4 означает разветвленный или неразветвленный алкил, содержащий от 1 до 18 атомов углерода,циклоалкил, содержащий от 3 до 7 атомов углерода, фенил, бензил, имеющий при необходимости в каче- 15015850 стве заместителей один или два атома галогена, или гетероарил, где гетероарил представляет собой моно- или бициклический ненасыщенный радикал, содержащий один или несколько гетероатомов, выбранных из N, О или S;R5 означает разветвленный или неразветвленный алкил, содержащий от 1 до 18 атомов углерода,циклоалкил, содержащий от 3 до 7 атомов углерода, фенил, бензил, имеющий при необходимости в качестве заместителей один или два атома галогена, или гетероарил, где гетероарил представляет собой моно- или бициклический ненасыщенный радикал, содержащий один или несколько гетероатомов, выбранных из N, О или S;R6 означает разветвленный или неразветвленный алкил, содержащий от 8 до 18 атомов углерода;n означает целое число от 1 до 6; причем грунтовочный компонент (Р) состоит из одного или нескольких следующих соединений, таких как ароматические одно- и двухосновные карбоновые кислоты, причем данные кислоты также могут иметь в качестве заместителей гидроксигруппы; ароматические моно- и диамины; ароматические одноили двухатомные спирты; алифатическая одно- или двухосновная карбоновая кислота, содержащая от 6 до 26 атомов углерода, причем данные кислоты также могут иметь в качестве заместителей гидрокси- и аминогруппы; алифатические первичные, вторичные и третичные амины, содержащие от 6 до 26 атомов углерода; алифатические первичные и вторичные спирты, содержащие от 6 до 26 атомов углерода; алифатические первичные меркаптаны, содержащие от 6 до 26 атомов углерода; аминокислоты. 7. Композиция по п.6, отличающаяся тем, что она содержит от 0,01 до 20 мас.% грунтовочного компонента (Р), от 70 до 99,5 мас.% воды в качестве растворителя, от 0,1 до 30 мас.% вспомогательных компонентов и от 0,01 до 20 мас.% компонента (М), представляющего собой соль металла. 8. Текстильные изделия, волокна или нити, подвергнутые антимикробной отделке способом по любому из пп.1-5.
