Надувная (ые) конструкция (ии)

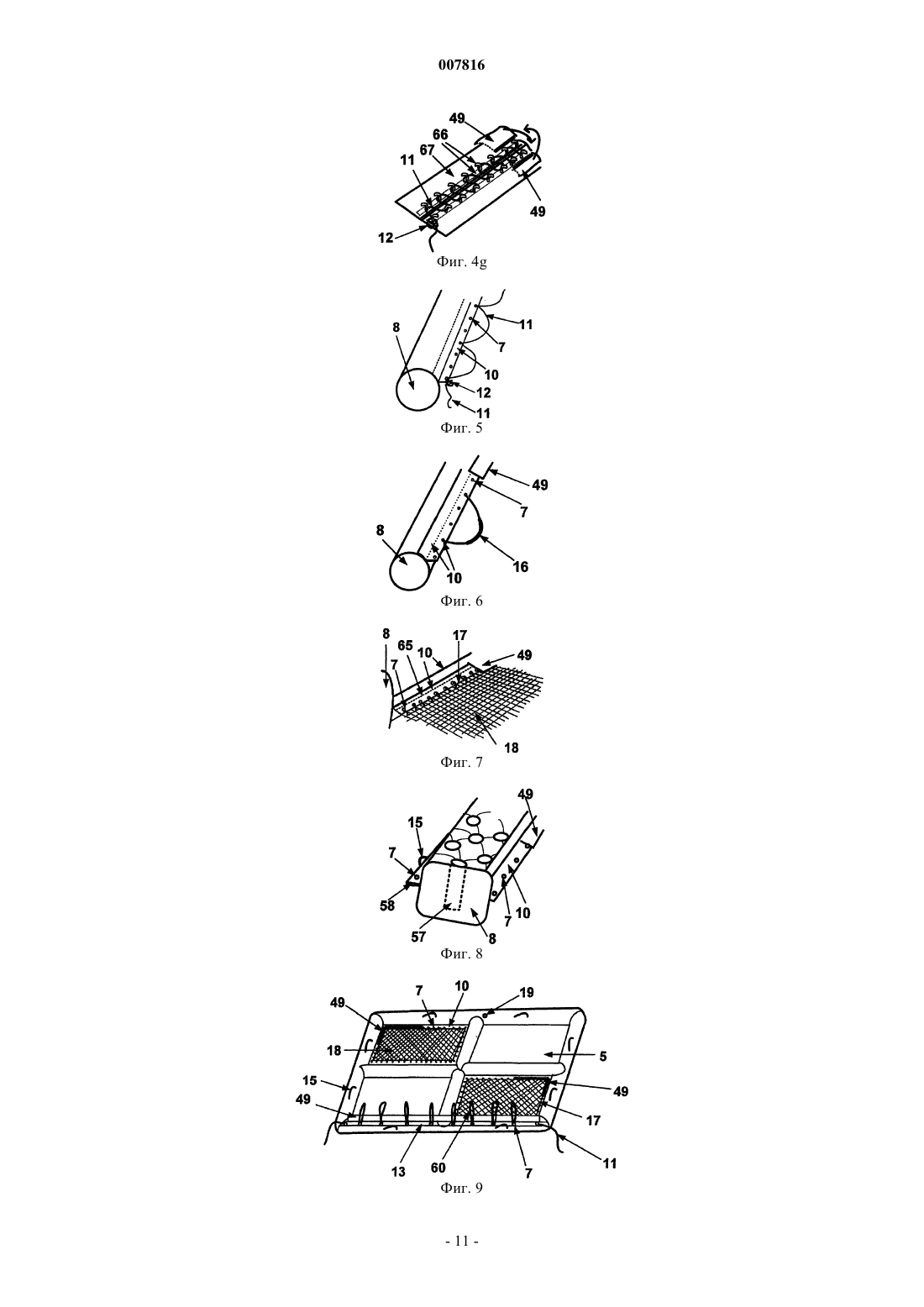

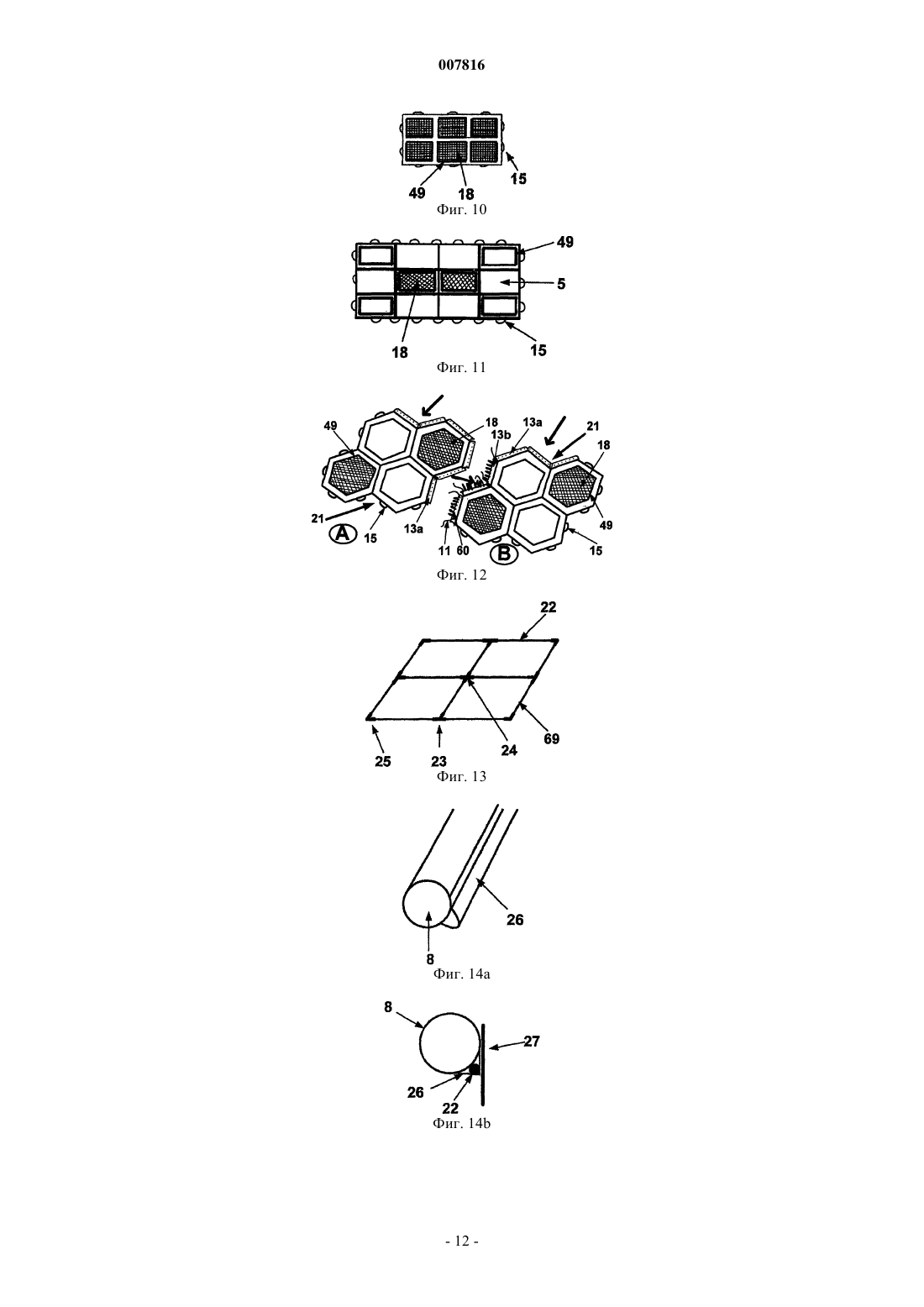

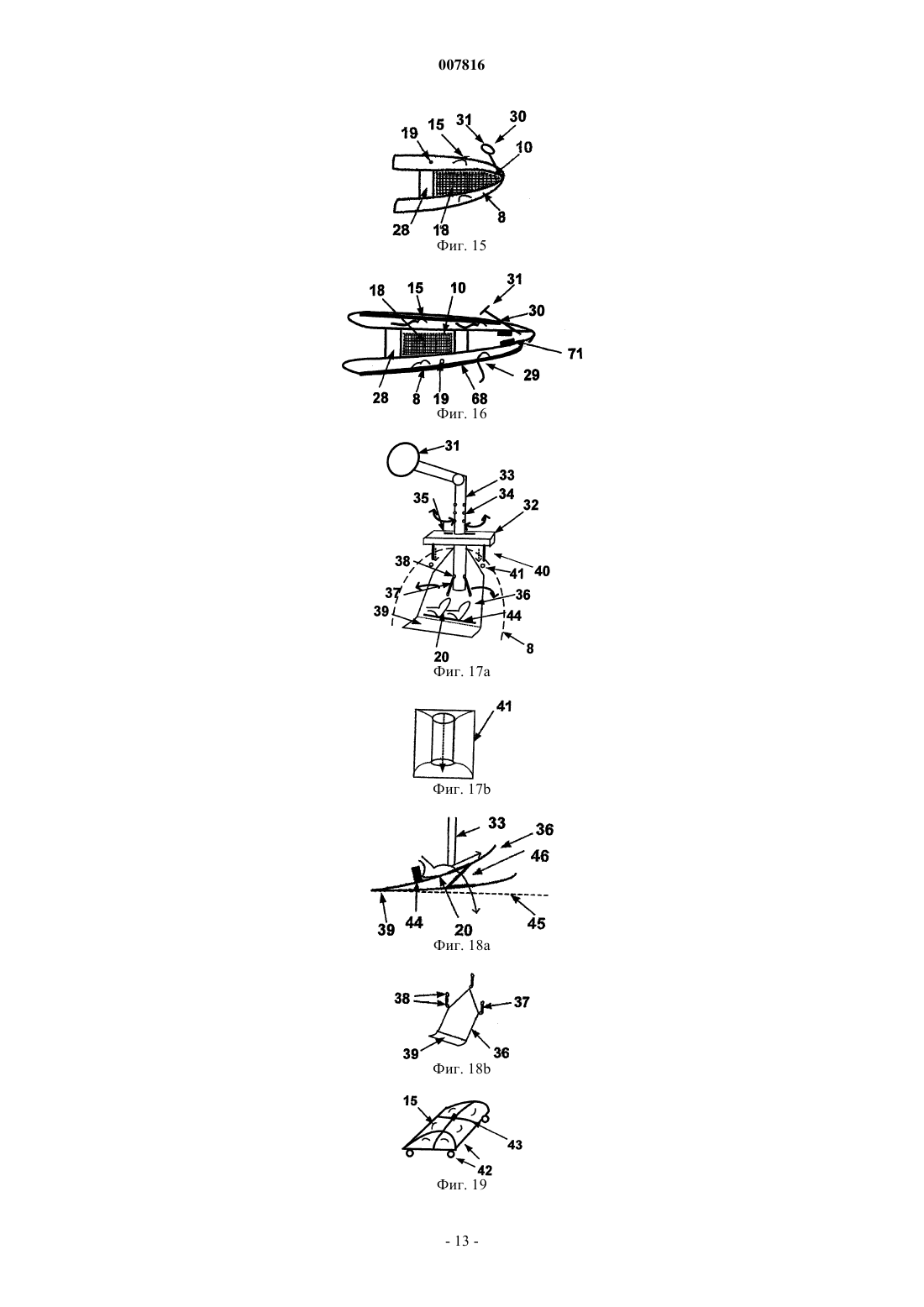

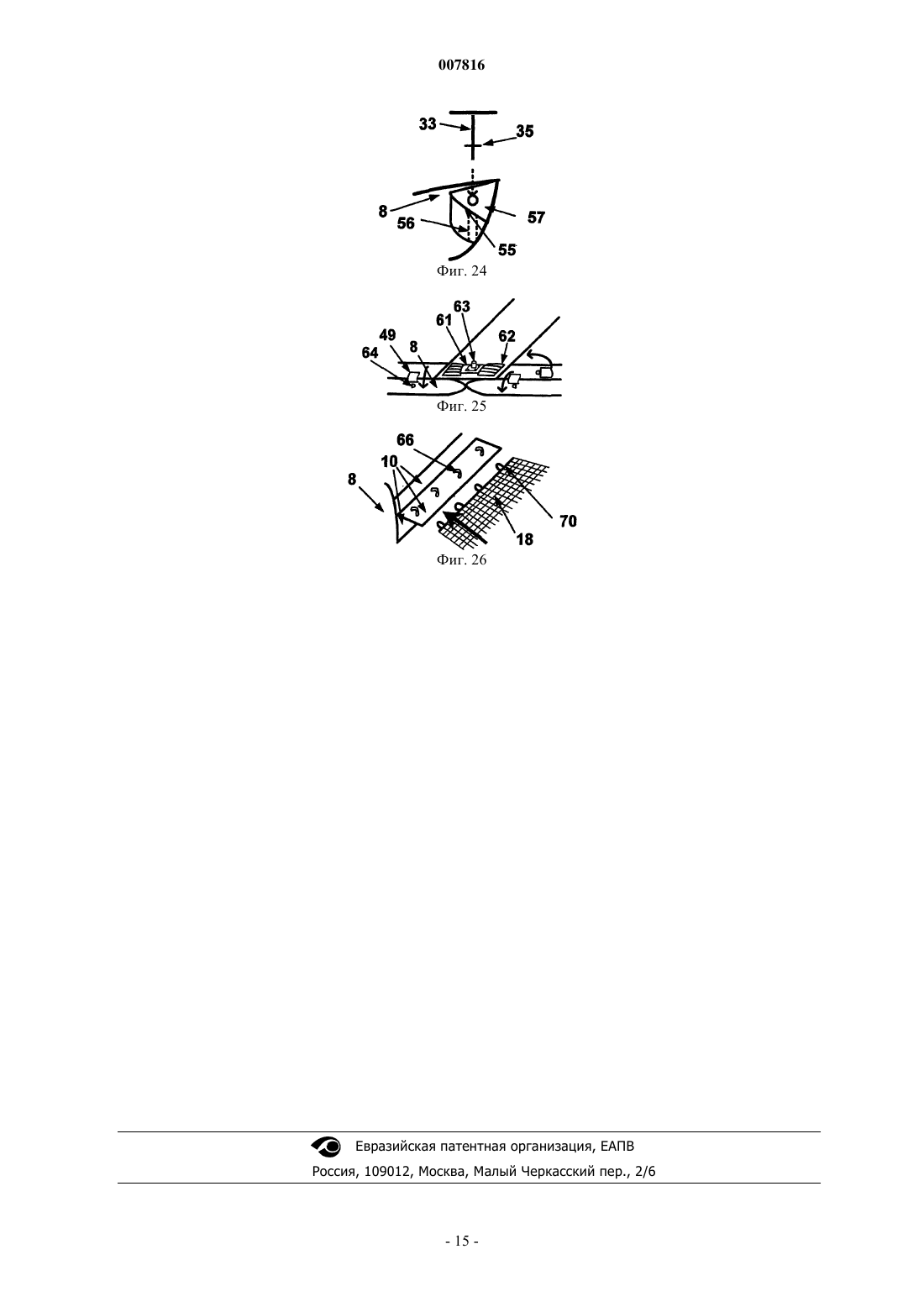

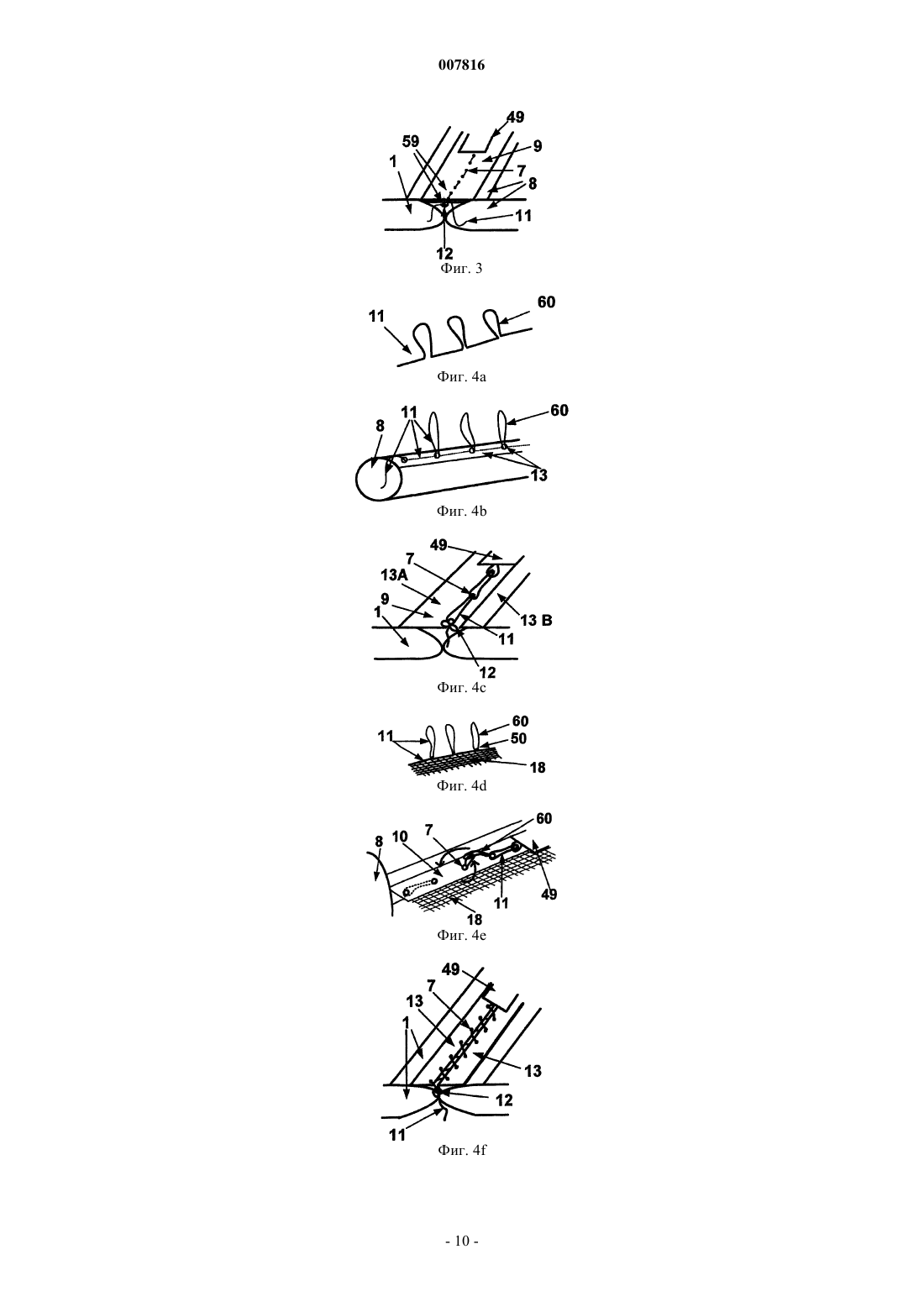

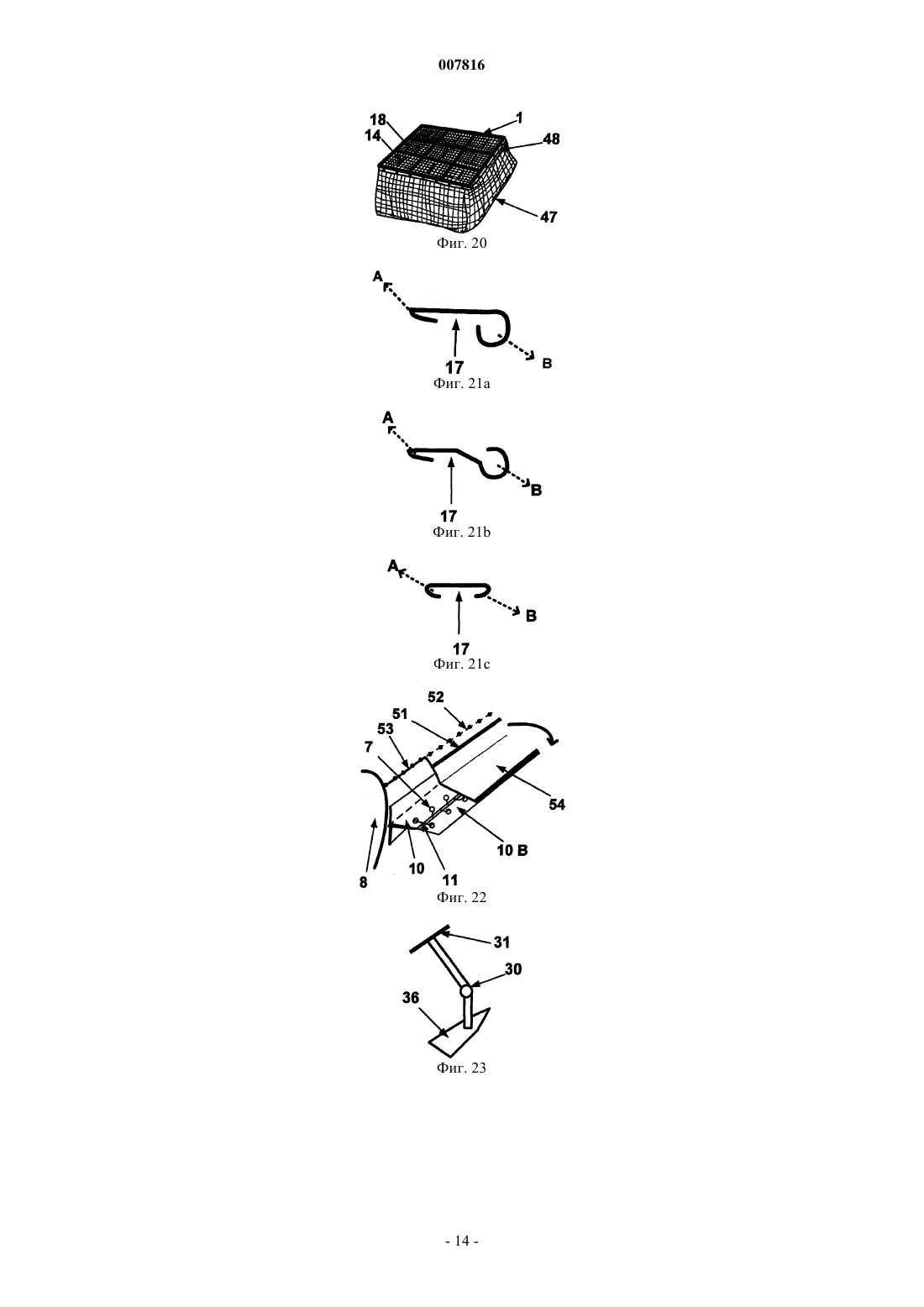

007816 Надувная(ые) конструкция(ии) образована(ы) валиками, между которыми находятся широкие проемы. Поверхность этих конструкций образована множеством элементов, выполненных в виде сочленений, крестовин, угольников, Т-образных соединений, изгибов, позволяющих создать базовый модуль,который уже сам по себе может быть пригодным к использованию. По внутреннему контуру по меньшей мере одного проема или даже всех проемов образованный таким образом модуль содержит полосу ткани,соединенную с крепежными средствами, при этом указанную полосу ткани накладывают на валик на том уровне, где необходимо закрепить сетку, полотно, аксессуары. В случае необходимости к этой поверхности можно добавить мостик, по которому можно ходить,причем данный мостик можно выполнять на всех тех сторонах модуля, где необходимо увеличить число широких проемов. Из предшествующего уровня техники известен патент WO 01/06076 А 1, в котором упоминается надувная решетка, все проемы которой оборудованы сеткой с разъемными вставными элементами, выполненными с возможностью разблокирования и стопорения; такую решетку применяют в спасательных плотиках, на спортивных площадках, а также в бассейнах. Крепление сетки, описанное на стр. 9, 26, не отвечает требованиям надежности, так как петли выполняют непосредственно в продолжении стыка между двумя находящимися рядом полотнами, что ухудшает прочность конструкции, показанной на фиг. 3. Бассейн. В этом же документе не решается проблема балласта для опускания решетки на дно бассейна, после полного удаления воздуха из валиков требуется наличие балласта из более тяжелых материалов. С другой стороны, если решетка состоит из секций, в накачанном состоянии и в состыкованном положении этих секций по ним невозможно ходить, так как ступни ног застревают между двумя соседними валиками. В патенте FR 2505914 раскрывается жесткая рама, укладываемая по периметру бассейна, на которую натягивают сетку, закрывающую весь бассейн, с поплавком, который поднимает раму на поверхность. При этом не решается проблема жесткости, и рама под нагрузкой может сложиться. В публикации WO 03/015046 на стр. 9 упоминается расширяющаяся рама, расположенная по контуру решетки и позволяющая натягивать сетку. Раму устанавливают под валиками по их оси, вследствие чего между рамой и бортиком бассейна образуется зазор от 15 до 20 см, соответствующий диаметру валика, поэтому во время подъема между рамой и бортиком бассейна может попасть рука или нога. Спасательные плотики. В патенте DE 3210590 А 1 описан спасательный плотик, состоящий из блоков, соединенных крюками. Соединение между поверхностями не позволяет ходить по стыкам между этими поверхностями. В патенте WO 02/079027 упоминается двухсторонний односекционный спасательный плотик. Спортивная площадка. В области спортивных площадок из предшествующего уровня техники, в частности, из патентов US 5810695 и US 6508682 известны водные батуты, в основном состоящие из надувной камеры с проемом в центре, содержащим сетку, на которой совершают прыжки, благодаря наличию креплений, выполненных в виде пружин или эластичных канатов или комбинации из этих двух видов креплений, установленных на жесткой трубке. Они выполнены таким образом, чтобы совершать прыжки только на сетке или полотне, при этом не предусмотрено никаких средств для быстрого отсоединения и натягивания сетки, чтобы иметь возможность заниматься другими видами упражнений. В патенте US 6223673 описан батут, с которым соединяют трап и две состыкованные друг с другом трубы, образующие скользкий желоб. Он выполнен с возможностью совершать прыжки, подниматься на батут по трапу и соскальзывать с него по желобу. Эти батуты ограничивают число выполняемых упражнений и не позволяют выполнять другие упражнения, кроме предусмотренных данным батутом. В надувной конструкции в соответствии с настоящим изобретением упруго реагирует сама конструкция, тогда как в случае известных батутов конструкция выполнена жесткой за счет трубки, и упругость обеспечивается натяжением эластичных канатов и/или пружин. С другой стороны, эта надувная конструкция позволяет создать многофункциональную поверхность для возможности выполнения различных базовых упражнений и для игр, при этом можно быстро снимать и устанавливать сетки, полотна и аксессуары, причем поверхность можно увеличивать с каждой из сторон, благодаря наличию мостика. Вариант применения на снегу. В патенте US 4894033 описан надувной матрас для использования на снегу. Если рули (фиг. 9) и направляющие элементы 22 (фиг. 2) позволяют управлять матрасом, учитывая положение тела, обусловленное формой, то, с другой стороны, он не содержит никаких средств торможения. В патенте US 4206933 описаны санки, надувная конструкция которых имеет треугольную форму, не позволяющую осуществлять управление на поворотах. Задачей настоящего изобретения является создание многофункциональной надувной конструкции,позволяющей устранить недостатки известных технических решений для каждого варианта применения. Настоящее изобретение характеризуется отличительными признаками, изложенными в п.1 и в последующих пунктах формулы изобретения. Сущность изобретения будет более очевидна из нижеследующего описания вариантов выполнения,представленных в качестве неограничительных примеров, со ссылками на прилагаемые чертежи, в числе-1 007816 которых фиг. 1 представляет вид надувной конструкции 1, состоящей из крестовин 2, угольников, в данном случае прямоугольных угольников 3, Т-образных соединений 4 и проемов 5, содержащей ручки 15 и вентиль 19 для накачивания и выпуска воздуха; фиг. 2 - вид тканевой полосы 10 с люверсами 7, сложенной в четыре секции 6, из которых две секции (для наглядности показанные на чертеже разделенными) на уровне складки соединены и склеены,образуя часть 33, на которой через одинаковые промежутки выполняют крепления, в данном случае люверсы 7, а две другие секции оставляют раскрытыми и загибают для закрепления склеиванием с валиком 8, после чего люверсы закрывают тканевой полосой 49; фиг. 3 - вид соединения двух конструкций 1, между которыми выполняют мостик 9 из двух наложенных друг на друга тканевых полос 59, каждая из которых содержит люверсы 7, при этом полосу закрепляют термической пайкой с одной и с другой стороны на двух соединяемых валиках 8, через люверсы 7 пропускают шнур 11 и стопорят его узлом 12, при этом тканевая полоса 49 защищает шнуры, не показанные на чертеже; фиг. 4 а - вид шнура 11, сложенного в петли 60; фиг. 4b - вид в разрезе валика 8, используемого для выполнения мостика, при этом на чертеже показана широкая тканевая полоса с люверсами 13, закрепленная над шнуром 11, прохождение которого под тканью показано пунктирной линией, при этом шнур 11 выходит из люверсов, образуя петли 60; фиг. 4 с - вид соединения двух конструкций 1, в котором тканевая полоса 13 а с люверсами 7 накрывает, образуя мостик, широкую тканевую полосу 13b с люверсами, из которой выходит шнур 11. Шнур 11 выходит из люверсов 7, образуя петли 60. Этот шнур 11 закрывают тканевой полосой 49, и в конце мостика завязывают узел 12; фиг. 4d - вид шнура 11, образующего петли 60, при этом шнур укладывают вдоль сетки 18, а петли фиксируют в основании при помощи бугеля 50; фиг. 4 е - вид валика 8; тканевую полосу 10 с люверсами 7 при помощи средства соединения, в данном случае шнура 11, закрепляют на сетке 18; петли 60 шнура 11 пропускают через люверсы 7 и продевают друг в друга, загибая после этого влево для обеспечения крепления, а шнуровку закрывают тканевой полосой 49; фиг. 4f - вид сбоку конструкции 1 и другого варианта соединения мостиком: две широкие тканевые полосы 13 соединяют при помощи шнура 11, который пропускают зигзагообразно через люверсы 7. На одной из тканевых полос 13 с люверсами 7 закрепляют дополнительную тканевую полосу 49, которая закрывает по всей длине шнур 11, зафиксированный узлом 12; фиг. 4g - вид другого варианта выполнения мостика, в данном случае при помощи миниатюрных кнехтов, закрепленных, например, на резиновой полосе 66, которую крепят на тканевой полосе 67 и на каждой из конструкций. Тканевую полосу 49 загибают и крепят на каждой конструкции, закрывая каждую из резиновых полос с кнехтами 66 и выполняя шнуровку при помощи шнура 11, зафиксированного узлом 12; фиг. 5 - вид сбоку валика 8, оборудованного тканевой полосой 10 с люверсами 7 и аксессуаром, в данном случае шнуром 11, содержащим на конце узел 12; фиг. 6 - вид сбоку валика 8, оборудованного тканевой полосой 10 с люверсами 7 и аксессуаром, в данном случае подножкой 16, с защитной тканевой полосой 49; фиг. 7 - тканевую полосу 10 с люверсами 7, закрепленную на валике 8, двойные крючки 17 для крепления сетки 18 и тканевую полосу 49, закрывающую крючки 17, при этом пунктирной линией показан усилительный шов 65; фиг. 8 - валик 8, выполненный в виде надувного матраса с внутренними усилительными элементами 57. На фигуре показаны тканевая полоса 10 с люверсами 7, тканевая полоса 49, закрывающая крючки или шнур, и слева - тканевая полоса, закрепленная на шве 58, с люверсом 7 и ручкой 15; фиг. 9 - схематичный вид модуля из четырех прямоугольников, два из которых содержат тканевую полосу 10 с люверсами 7, сетку 18 с двойными крючками 17 и закрывающую их защитную полосу 49, а два других прямоугольника содержат проемы 5. На фигуре показаны ручки 15, вентиль 19 для накачивания/выпуска воздуха на одной из сторон; широкая тканевая полоса 13, закрывающая шнур 11, образующий петли 60 на выходе из люверсов 7. Тканевая полоса 49, показанная в разрезе, находится в продолжении тканевой полосы 13, и ее загибают, закрывая шнур 11; фиг. 10 - схематичный вид примера выполнения базового модуля из шести элементов с сеткой 18 и ручками 15, при этом защитная тканевая полоса 49 показана сплошной черной линией; фиг. 11 - модуль из двенадцати элементов с ручками 15, два элемента которого содержат сетки 18 и защитную полосу 49, четыре элемента содержат тканевые полосы 10 с люверсами 7 и защитную полосу 49, показанные на фигуре сплошной черной линией, для крепления либо аксессуаров, либо съемной сетки или съемного полотна, и шесть элементов 5 содержат проемы без тканевой полосы с люверсами. На фигуре не показано крепление сетки; фиг. 12 - схематичный вид другого варианта выполнения модуля 21, состоящего из шестиугольников, который может соединяться с другим модулем 21 таких же размеров; на фигуре показаны ручки 15,-2 007816 сетка 18, установленная в четырех проемах. Крепление мостиков между двумя конструкциями А и В осуществляют при помощи широкой полосы 13 а с люверсами на конструкции А, скрепленной с тканевой полосой 13b на конструкции В с люверсами 7, из которых выходит шнур, образующий петли 60. Каждая из конструкций А и В имеет дополнительную сторону с тканевой полосой 13 с люверсами для соединения с другим модулем; фиг. 13 - вторую решетку 69 из металла, которая предназначена для установки в бассейне и повторяет форму надувной конструкции и бассейна, выполняя при этом роль балласта, при этом решетка содержит прутки 22, заходящие в Т-образные соединения 23, крестовины 24 и угольники 25; фиг. 14 а - вид валика 8 в разрезе с участком тканевой полосы 26, закрепленной на валике и предназначенной для соединения с металлической решеткой; фиг. 14b - валик 8 в разрезе, тканевую полосу 26, предназначенную для соединения с металлической решеткой, сечение металлического прутка 22, стенку 27 бассейна; фиг. 15 - санки, содержащие два валика 8, соединенные под острым углом, перекладину 28, сетку 18, две ручки 15, вентиль 19 для накачивания/выпуска воздуха, рукоятку 30, шарнирно складывающуюся и регулируемую по высоте, с рулем 31, при этом тканевая полоса 10 с люверсами показана пунктирной линией; фиг. 16 - санки-боб, содержащие два валика 8, два отсека, один из которых оборудован сеткой 18,две перекладины 28, ручки 15, ремни 29 безопасности, две подножки 71, показанные на фигуре сплошной черной линией, рукоятку управления 30, шарнирно складывающуюся и регулируемую по высоте,руль 31, вентиль 19 для накачивания/выпуска воздуха, тканевую полосу 10 с люверсами, показанную на фигуре пунктирной линией; фиг. 17 а - руль-тормоз, содержащий регулируемую по высоте трубку 30; на фигуре также показаны отверстия 34, выполненные по обе стороны трубки, металлический шкворень 35, проходящий через трубку и свободно лежащий на поперечной перекладине 32, поддерживающей всю систему на определенной высоте и позволяющей рукоятке руля поворачиваться. Под перекладиной 32 с каждой стороны выполнены стержни 40, заходящие в охватывающие крепления 41, выполненные на внутренних сторонах валиков, см. фиг. 17b. На фигуре показана также пластина 36, выполняющая функцию тормоза и соединенная с трубкой 33 при помощи пружин или упругих соединений, в данном случае упругих стержней 37, закрепленных на крючках 38, при этом пластина 36 содержит подножку 44, а также часть 39, соприкасающаяся с землей для управления; пунктирной линией показан валик 8; фиг. 17b - охватывающую приемную деталь 41 для стержней 40, показанных на фиг. 17 а; фиг. 18 а - вариант выполнения системы управления и торможения, содержащей полосу 46 Zобразной формы из гибкого материала, закрепленную между двумя пластинами 36, подножку 44, часть 39, соприкасающуюся с землей, на фигуре показаны также трубка 30 и ноги 20, при этом земля 45 обозначена пунктирной линией; фиг. 18b - верхнюю тормозную пластину 36 с тремя точками крепления, в данном случае крючками 38, для упругих элементов или пружин, в данном случае больших упругих элементов 37, соединяющихся с крючками 38 на не показанных на фигуре валиках на требуемой высоте; фиг. 19 - чехол, установленный на роликовой доске 42, стягивающие ремни 43 и ручки 15; фиг. 20 - надувную конструкцию 1 с балластированной сеткой 47, соединенной с нижней частью надувной конструкции, под которой крепится сетка 18 при помощи крепления 48, обозначенного на фигуре точками. На фигуре показаны разъемные вставные элементы 14, выполненные с возможностью стопорения и разблокирования. На фигуре не показаны защитные полосы, закрывающие крепления сетки; фиг. 21 а и b - вид сбоку двойного крюка 17, предназначенного для крепления сетки. Более узкая часть заходит в люверс, более широкая часть охватывает край сетки. Стрелкой А показано усилие натяжения, действующее на люверс, а стрелкой В - усилие натяжения, действующее на сетку во время прыжков; фиг. 21 с - другой вариант выполнения двойного крюка 17 для соединения двух тканевых полос 10 с люверсами 7. Стрелкой А показано усилие натяжения, действующее на люверс, а стрелкой В - усилие натяжения, действующее на сетку или полотно во время прыжков; фиг. 22 - средство герметизации конструкции для ее применения на воде, при этом на фигуре показаны тканевая полоса 10 с люверсами 7, закрепленная на валике 8, и тканевая полоса 10b с люверсами для соединения с не показанным на фигуре полотном. Две полосы 10 и 10b с люверсами 7 соединены между собой при помощи шнура 11. Еще одну тканевую полосу 54 наклеивают по краю тканевой полосы 10b с люверсами, закрывая тканевую полосу 10 с люверсами 7, и закрепляют вручную на валике 8 при помощи ряда петель 52, выполненных на тканевой полосе 54, и пуговиц, закрепленных на полосе 53 на валике 8, при этом тканевая полоса 54 содержит часть, образующую вакуумный захват 51, показанный на фигуре в виде сплошной черной линии. Тканевую полосу 54 загибают в направлении стрелки во время крепления полотна; фиг. 23 - шарнирно складывающуюся и регулируемую рулевую рукоятку 30, закрепляемую непосредственно на доске 36 и предназначенную для ручного управления в положении стоя или сидя; фиг. 24 - пример выполнения кронштейна 55 для руля-тормоза; на фигуре показана деталь, объем и-3 007816 форма которой соответствует передней внутренней части валика 8, образующего санки, при этом данная деталь включает в себя трубчатую часть 56, в которую заходит рулевая рукоятка 30, верхнюю плоскую часть 57, на которой находится поперечный шкворень 35, проходящий через рукоятку 30; фиг. 25 - кронштейн для волейбольных стоек, содержащий планку 61, заходящую скольжением своими концами соответственно на каждом валике в карманы 62, выполненные на мостике. На планке 61 закрепляют трубчатую приемную деталь 63, в которую завинчивают стойку, на которую натягивают сетку. На валике 8 выполняют серьги, полукольца 64 для обеспечения устойчивости не показанных на фигуре стоек и сетки при помощи растяжек. Полукольца 64 закрывают загибаемой тканевой полоской 49; фиг. 26 - пример крепления сетки 18 при помощи миниатюрных кнехтов 66, закрепленных на тканевой полосе 10, и петель 70, выполненных на сетке. Ниже приводятся несколько примеров выполнения этой надувной конструкции, не носящих ограничительного характера. Например, базовый модуль с двенадцатью проемами прямоугольной формы, из которых шесть проемов 5 не содержат тканевой полосы с люверсами, четыре проема содержат тканевую полосу 10 и люверсы 7, закрытые защитными полосами 49, и два проема содержат сетку 18. Фиг. 11. В качестве варианта может быть рассмотрена такая же конструкция с тканевой полосой 10 и люверсами 7 и защитной полосой 49 во всех проемах 5, выполненная с возможностью установки сетки и аксессуаров. В качестве еще одного варианта может быть рассмотрена конструкция, в которой все проемы содержат тканевую полосу 10 и люверсы 7, защитную полосу 49 и сетку 18. Фиг. 10, 20. В качестве еще одного варианта может быть рассмотрен модуль без тканевой полосы 10 с люверсами 7. Каждый модуль может быть использован самостоятельно, и на каждой из сторон выполняют мостик 9, если хотят осуществить соединение с другой поверхностью. Съемная сетка. Сетку выполняют съемной за счет применения простой системы креплений. См. фиг. 4d-е, 7. Для крепления сетки можно использовать и другие съемные средства, например двойные крюки 17, карабины с защелкой, пружинные карабины, шнуры 11, петли 70 (фиг. 26), карманы для шнуров и т.д. Крепление сетки, описанное со ссылками на фиг. 4d и е, осуществляется достаточно быстро после определения длины петли, которую можно зафиксировать в основании, например, при помощи клея, либо при помощи бугеля, при этом петлю пропускают через люверс и загибают в левую сторону, в эту петлю пропускают следующую петлю, которую загибают в левую сторону, и так далее. Для крепления сетки или полотна достаточно связать в углах концы двух шнуров. Снятие осуществляют так же быстро. Это же относится и к варианту, показанному на фиг. 4g. Проемы с сеткой или без сетки. Установка тканевой полосы 10 с креплениями и защитной полосы 49 с аксессуарами, например, такими как шнур 11 или подножка 16 (фиг. 5, 6), в некоторых проемах 5 или во всех проемах 5, является новой и позволяет использовать конструкцию как на воде, так и на суше на мягком грунте для игр с мячом, соревнований на ловкость, гонок, прыжков и других самых разнообразных развлечений. Таким образом, конструкция может образовать своего рода шахматную доску, которая может иметь размеры волейбольной площадки или даже больше при выполнении в виде единой системы или из нескольких частей, соединяемых мостиками. Тканевая полоса, соединяемая с крепежными средствами. Эту тканевую полосу 10 с люверсами 7 или креплениями выполняют в виде длинной полосы ткани,которую складывают вдвое в направлении длины, начиная от образовавшейся складки, на часть 33 примерно на трети или половине ширины наносят клей, и на этой части вдоль полосы закрепляют люверсы 7 или крепления, например крючки, кнехты, карманы для шнура. Не склеенную или не спаянную часть 33 делят надвое, раскрывают и закрепляют на валике 8 (см. фиг. 2). На эту тканевую полосу 10 наклеивают защитную тканевую полосу 49, которая закрывает крепления и шнуры. В зависимости от прочности используемого материала тканевую полосу 10 можно усилить, например, по меньшей мере одним швом 65 за креплениями (фиг. 7). Шов выполняют либо на тканевой полосе 10, либо на защитной полосе 49. Если защитная полоса 49 не является достаточно тяжелой, чтобы закрыть шнуры, ее закрепляют на сетке, полотне, например, при помощи нескольких соединений. Это относится к любому типу конструкции: бассейну, спасательному плотику, спортивным площадкам, санкам. В случае необходимости, если на валиках создается усилие натяжения, действующее на тканевую полосу 10, ее можно закрывать снизу и сверху тканевой полосой, приклеиваемой своим краем к валику и перекрывающей тканевую полосу 10 по ширине в несколько сантиметров. Эту тканевую полосу 10 с люверсами 7 или креплениями можно использовать как по внутреннему контуру конструкции для аксессуаров, например подножки, для сетки, полотна 18, так и снаружи под конструкцией для крепления балластированной сетки 47 при помощи шнуров, крючков (фиг. 2, 4 е, 5, 6,7, 8, 9, 10, 11, 12, 15, 16, 20, 22, 26). В зависимости от размера валиков и назначения эту же тканевую полосу 10 с креплениями и защитную полосу 49 можно закреплять на разных высотах, тем самым увеличи-4 007816 вая возможности использования. Примечание: именно соотношения диаметра валиков, площади сетки или полотна и положение сетки или полотна по высоте определяют наличие или отсутствие контакта с водой и ее использование, например, при спасательных операциях или для игр. Используя технологию высокочастотной сварки или ультразвуковой сварки тканевую полосу 10 с люверсами 7 выполняют из двух частей, соединяющихся друг с другом по шву, и на этой полосе крепят ручки, аксессуары, шнуры, трап, люверсы, крепления, в зависимости от необходимости (фиг. 8). Выступающие элементы. В целях безопасности, чтобы избежать ранений от выступающих элементов, соединяемых с верхней частью конструкции, таких как полукольца 64, серьги для шнуров, их тоже закрывают при помощи защитной полосы 49 или любого другого защитного средства, такого как поролон, пробка или резина для волейбольных стоек. (см. фиг. 25). Сетка и крепления. Сетку или полотно 18 просто разрезают по необходимому размеру или, для большей прочности,окантовывают перекидным швом, шнуром 11, при этом шнур с петлями 60 перевязывают в люверсах 7,выполненных в тканевой полосе 10 (фиг. 4 а, 4d, 4e); петлями 70, которые можно заводить на миниатюрные кнехты 66 или крючки, закрепленные на тканевой полосе 10 (фиг. 26); карманами или другой тканевой полосой 10 с люверсами 7 (фиг. 22); или другими крепежными средствами, например двойными крюками 17 (фиг. 7, 21 а, b, с), эластичными шнурами. Крепление к тканевой полосе 10 может быть осуществлено, например, при помощи крючков в виде кнехтов, закрепленных на полосе 66 или непосредственно на тканевой полосе 10, люверсов 7 (фиг. 2, 7,26), позволяющих присоединять сетку, полотно, аксессуары, например подножку (фиг. 6). Кронштейны для волейбольных стоек. С каждой стороны мостика, слева и справа, в карманы 62, выполненные для этой цели, вставляют планку 61 над устройством крепления мостика. Посредине этой планки выполняют трубчатую часть 63, в которую завинчивают или вставляют стойку для сетки. Направляющие для шнура, в данном случае полукольца 64, закрепляют на конструкции по сторонам валика 8, для обеспечения устойчивости стоек и сетки при помощи растяжек, при этом полукольца закрывают полоской 49 ткани, которую можно загибать (фиг. 24). Неограничительные варианты применения: кронштейны для флагштоков в виде конусов,закрепляемые либо непосредственно на конструкции, если она выполнена в виде единой детали, либо на планке 61. Безопасность накачивания/выпуска воздуха. Каждую конструкцию оборудуют по меньшей мере одним вентилем 19 накачивания/выпуска воздуха, как для автомобильной камеры, при этом каждый вентиль предназначен для заполнения воздухом внутренней секции конструкции, разделенной стенкой в зависимости от необходимости. Когда конструкцию используют для создания закрытого пространства вдали от берега, в частности,для создания спортивной площадки, она содержит в сетках или полотнах разъемные вставные элементы,выполненные с возможностью стопорения и разблокирования (фиг. 20). Для независимых спортивных площадок или независимых покрытий спасательных устройств накачивание/выпуск воздуха осуществляют при помощи насоса, обычно используемого в водных видах спорта, или реверсивного компрессора. Спасательный плотик. В случае, когда разъемные вставные элементы, выполненные с возможностью стопорения и разблокирования, герметизируют при помощи любого средства, например, при помощи герметичной застежкимолнии, сетку заменяют герметичным полотном, на которое устанавливают разъемные вставные элементы, выполненные с возможностью стопорения и разблокирования. Это полотно крепят либо непосредственно на валике вместе с защитной полосой, наклеиваемой или навариваемой на валик и закрывающей часть полотна, закрепляемую на валике, либо полотно соединяют сваркой с тканевой полосой 10, которую крепят на требуемой высоте; такие крепежные средства могут применяться также на санках. В этом случае мешок содержит либо только укрытие или тент, либо укрытие или тент с настилом и средствами крепления к земле в зависимости от варианта применения. Предохранительный клапан. Кроме вентиля накачивания и выпуска воздуха, в зависимости от варианта использования можно устанавливать также предохранительный клапан, чтобы в случае сильных ударов воздух мог выходить наружу, не приводя к разрыву валика. Транспортировка. Для осуществления транспортировки базовый модуль содержит по контуру шнуры 11 и ручки 15. Это относится ко всем вариантам применения. С другой стороны, транспортировку модуля в сдутом состоянии осуществляют при помощи чехла,стяжных ремней и ручек 15, закрепленных снаружи чехла, укладывая его на роликовую доску. Другое решение: выполнение кожуха в виде большого чемодана, ящика, установленного на роликовую доску 42 и закрываемого при помощи запорной системы, содержащей застежки-молнии, или стяжные ремни 43-5 007816 и/или ручки 15. Мостик. Мостик 9 выполняют для бассейнов, спортивных площадок, спасательных плотиков. Соединение между двумя поверхностями должно обеспечивать определенную прочность всей конструкции, так как мостик 9, выполняемый при помощи любого средства, предназначен для исключения попадания ног между двумя валиками 8 при упражнениях на эквилибристику или во время прыжков между валиками 8. Фиг. 3, 4 с, 4f, 4g. Два модуля можно соединить, пропуская шнур 11 через ручки 15, но предпочтительно выполнить мостик, для чего используют следующие решения. Решения а и b: провисающую тканевую полосу 13 с люверсами 7 закрепляют с одной стороны на валике и напротив на другой конструкции и тканевую полосу 13 укладывают на шнур, выходящий петлями 60 из люверсов 7. Фиг. 4 а, 4b, 4 с. Решения b и с: две тканевые полосы 10 с люверсами 7 закрепляют на двух сторонах соединяемых валиков, либо обе полосы 59 накладывают друг на друга, и шнур 11 пропускают снизу и сверху обеих тканевых полос (фиг. 3), либо обе тканевые полосы 13 с люверсами стыкуют краями, и шнур 11 пропускают зигзагообразно для их соединения (фиг. 4f). Решение d: выполняют два ряда кнехтов 66, каждый ряд на тканевой полосе 67, закрепленной на каждом соединяемом валике, и шнур пропускают от одного кнехта к другому (фиг. 4g). В любом случае на тканевых полосах 10 закрепляют тканевую полосу 49, которая закрывает крепления. При установке шнура эту тканевую полосу 49 загибают. Чтобы во время сборки валики прижимались друг к другу, целесообразно располагать ручки 15 в шахматном порядке соответственно на одном модуле относительно другого. Бассейны, балластировка конструкции. Для варианта использования спасательного устройства в бассейне балластную решетку выполняют не в виде простой рамы, а применяют вторую металлическую решетку, находящуюся под надувной конструкцией. Решетка содержит соединительные элементы, угольники 25, Т-образные соединения 23, крестовины 24 для монтажа/демонтажа на месте, и ее соединяют с надувной конструкцией при помощи тканевых полос 26, в которые вставляют стойки, стержни 22. Наружный контур этой второй решетки закрепляют таким образом, чтобы решетка находилась максимально близко к бортикам бассейна. Фиг. 13, 14 а,14b. Эта металлическая решетка, покрытая тканевой оболочкой, либо просто лежит на дне бассейна, когда надувная конструкция не содержит воздуха, либо ее вставляют в специальные пазы, выполненные в дне бассейна. Противоударные устройства. Чтобы избежать ударов и трения металлической решетки о стенки бассейна, необходимо предусмотреть защитные элементы, резиновую защитную полосу 68. В качестве вариантов, противоударные элементы можно закреплять в наиболее уязвимых местах контура решетки, либо на стенках бассейна. Внутренний доступ к конструкции. Для установки контура подачи воздуха доступ внутрь конструкции обеспечивается через герметичные лючки, закрепляемые на крестовинах, Т-образных соединениях, угольниках при установке спасательного устройства. Перекрытие доступа/безопасность. Чтобы предупредить возможность плавания под конструкцией для спортивных площадок, устанавливаемых в центре бассейна или на поверхности воды с окружающим их открытым пространством, необходимо устанавливать средства крепления на внутренней периферии конструкции для закрепления сетки 47 с балластом по всему контуру, при этом сетка 47 с балластом опускается на дно и мешает доступу в эту зону. Такими средствами могут быть, например, серьги для шнура, пропускаемого вдоль всей конструкции, полукольца, петли, закрепляемые через равномерные промежутки по внутреннему контуру определенной поверхности. Для установки сетки можно без ограничений использовать карабины. Балласт можно выполнять, например, в виде свинцовой ленты в оболочке из изоляционного материала. Фиг. 20 или вариант балластного груза. Ошвартовывание. Спортивные площадки на воде, в бассейнах, на озере, на море пришвартовывают при помощи канатов и неподвижных элементов с целью придания им устойчивости. Усилительная полоса. Когда существует опасность контакта трением со стойками, грунтом или шероховатыми элементами, стенками бассейна, независимо от варианта применения, рекомендуется использовать усилительные полосы 68 из резины или другого материала, соединяющегося с тканью, применяемой для изготовления валиков, устанавливаемые в любом месте, подверженном износу, по бокам, снизу, сверху. Фиг. 16. Швы. Если для изготовления валиков применяют технологию холодного склеивания или смешанную технологию, внутренние и наружные швы необходимо усилить полосками ткани, обеспечивающими пол-6 007816 ную герметизацию. Усиление надувной конструкции. При применении технологии термической сварки, высокочастотной сварки, ультразвуковой сварки,надувную конструкцию из валиков усиливают при помощи трубчатых элементов 57, используемых для надувных матрасов. Крепление тканевых полос 10 с люверсами 7 или тканевой полосы, содержащей ручки, осуществляют на усилении в продолжении швов 58 (фиг. 8). Варианты применения на снегу и на воде. Конструкция в виде лодки, содержащая усилительные полосы снизу и с боков, в местах трения, одну или несколько перекладин 28, полотно или сетку 18, закрепленную либо при помощи тканевой полосы 10 с люверсами 7 и шнура 11 или двойных крюков 17, либо при помощи двух полос с кнехтами и шнура, оборудованная ручками 15, ремнями безопасности 29, системой управления и торможения, становится санками или бобом для спуска со снежных склонов. Систему управления и торможения выполняют съемной. Преимущество состоит в том, что боб может быть демонтирован, из него можно выпустить воздух для экономии пространства при складывании и укладывании в мешок, а также в том, что при использовании валики предохраняют от ударов. Сидеть можно либо на полотне, либо на перекладинах,для большей комфортности можно, например, предусмотреть эластичную сетку для багажа, закрепленную вдоль перекладины, подножки, закрепленные на внутренних сторонах валиков и предназначенные для управления стоя или сидя. Фиг. 15, 16, 17 а, 17b, 18a, 18b. Летом конструкцию можно использовать на воде с установкой мотора на корме и весел по бортам. Полотно, содержащее по краям люверсы 7, можно герметизировать любым способом, например, тканевую полосу 54 закрепляют по краю тканевой полосы 10b с люверсами, и она их закрывает, образуя угол и поднимаясь по валику, на котором она закреплена при помощи ряда петель 52, выполненных в тканевой полосе 54, и ряда пуговиц 53, закрепленных на резиновой полосе на валике 8. Тканевая полоса 54 содержит полосу 51 в виде вакуумного захвата (фиг. 22). Тканевую полосу 54 загибают для крепления полотна. В качестве варианта пуговицы могут быть выполнены в виде плоских кнопок. Другое неограничительное решение состоит в том, что используют застежку-молнию, герметично закрепленную, с одной стороны, на валике и, с другой стороны, на тканевой полосе с полотном. Руль-тормоз. Он может содержать, например, рукоятку 30 в виде шарнирной складывающейся трубки, регулируемой по высоте, с рулем 31. Ее положение по высоте фиксируют при помощи металлического шкворня 35, вставленного в отверстия 34, выполненные в рулевой рукоятке 30. Фиг. 17 а. Рукоятка 30 свободно заходит в поперечную перекладину 32, которая может быть выполнена с возможностью расширения или нет и которая содержит в своей нижней части и на каждом конце, левом и правом, стержень 40, содержащий резьбу или гладкий, который заходит в охватывающие крепления 41,закрепленные в передней внутренней части санок (фиг. 17 а, 17b). Резьбовые стержни предназначены для навинчивания гаек или барашков. Через рукоятку 30 проходит металлический шкворень 35, свободно лежащий на перекладине 32,чтобы можно было поворачивать конструкцию руля. Другой вариант установки руля: деталь, устанавливаемая в передней внутренней или наружной части валиков, образующих санки, содержит трубчатую часть 56, в которую вставляют рулевую рукоятку 30, при этом верхняя часть этой детали содержит площадку 57, на которую ложится шкворень 35, проходящий через рулевую рукоятку 30 (фиг. 23). Чтобы избежать слишком сильного биения, на перекладине 32 (фиг. 17 а), либо на площадке 57 кронштейна (фиг. 23) выполняют круглую полость, соответствующую повороту шкворня 35. Крепление системы торможения. На нижней части рукоятки 30 крепят крючки 38 или серьги, к которым крепят либо пружины, либо большие упругие элементы 37, которые, в свою очередь, крепятся при помощи крючков 38, соединяя,таким образом, рукоятку 30 с пластиной 36, выполняющей функцию тормоза. Фиг. 17 а. Пружины или большие упругие элементы сзади пластины 36 являются более короткими и/или характеризуются разным натяжением, что позволяет производить постепенное торможение. Задняя часть 39 пластины 36 выполнена гибкой и скользит по снегу таким образом, чтобы при удержании руля 31 в прямом положении санки двигались по снегу прямо, для чего в передней части на соединении двух валиков можно выполнить знак ориентира. В полотне можно оставить проем для ног. Чуть выше части, скользящей по снегу, закрепляют подножку 44. Часть, находящуюся за гибкой частью 39, соединяют либо припомощи стыка, либо при помощи шарнира, либо выполняют из того же материала, но большей толщины, при износе желательно иметь возможность поменять эту часть (фиг. 17 а, 18 а, 18b). Вариант выполнения тормоза. Полосу 46 Z-образной формы из гибкого материала закрепляют между двумя пластинами 36 (фиг. 18 а). Верхняя часть 36 по своему наружному краю содержит крючки 38 для крепления и подвески тормозной пластины 36, соединенной с валиками при помощи упругих элементов 37 или пружин 43, кото-7 007816 рые крепят к крючкам 38 на валиках 8 на необходимой высоте. Торможение. Торможение осуществляют, нажимая на пластину 36, либо левой ногой, либо правой ногой, либо обеими ногами, причем чем выше ноги поднимаются по пластине 36, тем сильнее нажатие и сильнее торможение. Ручное управление санками. В варианте выполнения рулевой рукояткой 30 управляют руками при помощи руля 31 через канаты,пружины, нажимая на обе тормозные пластины, или рукоятку устанавливают непосредственно на пластину 36 торможения/управления и держат ее прямо, чтобы ехать прямо, или слегка наклоняют, чтобы повернуть, при этом торможение осуществляют более или менее сильным нажатием на рукоятку. Санками управляют либо сидя, либо стоя. Фиг. 23. При ручном управлении санками на внутренней стороне санок на обоих валиках устанавливают и крепят подножки 71 (фиг. 16). Можно изготовить одноместные или многоместные санки или боб, при этом они могут содержать полотно для каждого места или только для одного, или двух мест, или не содержать полотна, на перекладинах можно устанавливать складные сидения, закрепляя их при помощи клея или сварки, или, например, при помощи типовых креплений 41 (фиг. 17b). ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Надувная(ые) конструкция(ии) (1), отличающаяся(иеся) тем, что: а) содержит множество составных элементов, между которыми предусмотрены широкие проемы(5), в том числе крестовин (2), Т-образных соединений (4), угольников (3), изгибов, образующих проемы(5), определяющих периферию и поверхность конструкции (1) в виде базового модуля, содержащего по контуру средства для транспортировки, по меньшей мере один вентиль (19) для накачивания/выпуска воздуха, аналогичный используемому в автомобильной камере, при этом упомянутый модуль можно использовать самостоятельно; б) упомянутый модуль содержит средства для быстрой установки и снятия сетки, полотна (18), аксессуаров (16), (11), соединяемых с внутренним/наружным контуром по меньшей мере одного проема (5) по меньшей мере на одной высоте, при этом средства крепления (10), (66), (7), (17), (70) сетки, полотна(18), аксессуаров, которые могут в результате трения привести к ранениям, закрывают загибаемой защитной полосой (49) из ткани или материала, смягчающего удары, при этом упомянутый модуль можно использовать самостоятельно; в) упомянутый модуль а или б содержит средства для конструирования мостика (9) между двумя модулями, выполненного с возможностью хождения по нему, причем указанные средства (59), (11), (12),(7), (13), (60), (66), (67), (49) устанавливают с каждой стороны базового модуля в местах соединения со смежной конструкцией; причем г) надувная конструкция (1), состоящая из одного или нескольких соединенных между собой модулей, содержит по контуру своей внутренней периферии средства (48) крепления балластированной сетки(47) в случае необходимости ограничения доступа к конструкции снизу; и д) надувная конструкция (1) содержит защитные полосы (68), если она подвергается воздействию трения и ударов. 2. Надувная конструкция по п.1 б, в, д, отличающаяся тем, что для соблюдения безопасности в бассейне надувную конструкцию (1) соединяют снизу с металлической решеткой (69), соответствующей внутренним размерам бассейна, состоящей из стержней (22), вставляемых со скольжением в тканевые полосы (26), выполненные под решеткой (69), и соединяемых в паз с соединениями, угольниками (25), Тобразными соединениями (23), крестовинами (24), при этом упомянутую металлическую решетку (69) либо укладывают непосредственно на дно бассейна, либо вставляют в гнезда на дне бассейна, при этом стенки бассейна предохраняют от ударов при помощи защитных полос (68), устанавливаемых на конструкции (1), или при помощи противоударных прокладок, устанавливаемых на металлической решетке(69) или на стенках бассейна. 3. Надувная конструкция по п.1 а, б, отличающаяся тем, что мостик (9) между двумя модулями выполняют путем установки двух снабженных люверсами (7) тканевых полос (13), закрепляемых в верхней части сторон соединяемых между собой модулей, причем их либо накладывают друг на друга, либо стыкуют, используя для соединения шнур (11), проходящий через люверсы (7) либо сверху и снизу, либо зигзагообразно, при этом шнур фиксируют узлом (12) на каждом конце, а шнуровку закрывают защитной тканевой полосой (49). 4. Надувная конструкция по п.1 а, б, в, отличающаяся тем, что крепление мостика (9), сетки (18), полотна осуществляют при помощи двойных крюков (17). 5. Надувная конструкция по п.1 а, б, в, отличающаяся тем, что для крепления и снятия мостика (9),сетки (18) и полотна используют шнур с петлями (60), взаимодействующий с тканевой полосой (10) с люверсами (7) или с двумя тканевыми полосами (13 а) и (13b) с люверсами (7). 6. Надувная конструкция по п.1 а, б, в, отличающаяся тем, что крепление и демонтаж мостика (9),-8 007816 сетки (18) и полотна осуществляют при помощи двух рядов кнехтов, крючков (66), каждый из которых закреплен на тканевой полосе (67), и при помощи шнура (11). 7. Надувная конструкция по п.1 б, в, г, д, отличающаяся тем, что тканевая полоса (10), оснащенная миниатюрными кнехтами (66) и крючками, взаимодействует с петлями (70), выполненными по краю сетки, полотна (18), и обеспечивает ее крепление. 8. Надувная конструкция по п.1 б, в, д, отличающаяся тем, что в варианте спасательного плотика при герметизации разъемных вставных элементов, выполненных с возможностью стопорения и разблокировки, их устанавливают на герметичное полотно, формируя, таким образом, настил плотика. 9. Надувная конструкция по пп.1 а, б, д; 4-7, отличающаяся тем, что состоит из двух соединенных между собой валиков (8) и оборудована по меньшей мере одной перекладиной (28), при этом перекладину(ы) закрепляют в продолжении двух стоек, формируя, таким образом, санки, которыми можно управлять стоя или сидя при помощи средств управления и торможения (30), (31), (35), (34), (32), (40), (41),(36), (37), (38), (39), (44), (46), (20), (56), (55), (57). 10. Надувная конструкция по пп.1 а, б, д; 4-7, 9, отличающаяся тем, что содержит съемную систему(30) управления и торможения, состоящую из шарнирной складывающейся рукоятки (30) с регулируемым положением, оснащенной рулем (31), при этом положение рукоятки фиксируют при помощи металлического шкворня (35), вставляемого в рукоятку, при этом металлический шкворень свободно ложится на поперечную перекладину (32), при этом упомянутая перекладина может быть выполнена расширяющейся либо не расширяющейся по ширине и содержит на каждом конце, левом и правом, снизу стержень(40), заходящий в охватывающие крепления (41), расположенные по обе стороны на валиках, при этом нижняя часть рукоятки (30) содержит крючки (38), к которым крепятся средства (37), (38) подвески, соединенные с тормозной пластиной (36) при помощи других крючков (38), при этом часть (39) тормозной пластины (36) скользит по земле (45). 11. Надувная конструкция по пп.1 а, б, д; 4-7, 9, отличающаяся тем, что система управления содержит кронштейн (55) для рулевой рукоятки (30), являющийся деталью, соединяющейся с валиками (8), и содержащий трубчатую часть (56), в которую заходит шарнирная и складывающаяся рулевая рукоятка(30) с регулируемыми положениями, которая заканчивается единой пластиной (36) управления и торможения, которой можно управлять как в положении стоя, так и в положении сидя, при этом на внутренней стороне валиков закреплены подножки. 12. Надувная конструкция по пп.1 а, б, д; 4-7, 9, 11, отличающаяся тем, что тормозная пластина (36) содержит Z-образную полосу (46) из гибкого материала, закрепленную между двумя пластинами, при этом верхняя пластина содержит средства крепления и подвески (37), (38), соединенные с валиками. 13. Надувная конструкция по пп.1 а, б, в, г, д; 3-12, отличающаяся тем, что сдутую и сложенную конструкцию (1) транспортируют в чехле, чемодане, ящике, установленном на роликовой доске (42) и оборудованном застежкой-молнией, стяжными ремнями (43), ручками (15). 14. Надувная конструкция по пп.1 б, в, д; 4-7; 9-13, отличающаяся тем, что дно санок содержит средства (54), (52), (53), (51), обеспечивающие его герметичность.
