Формула / Реферат

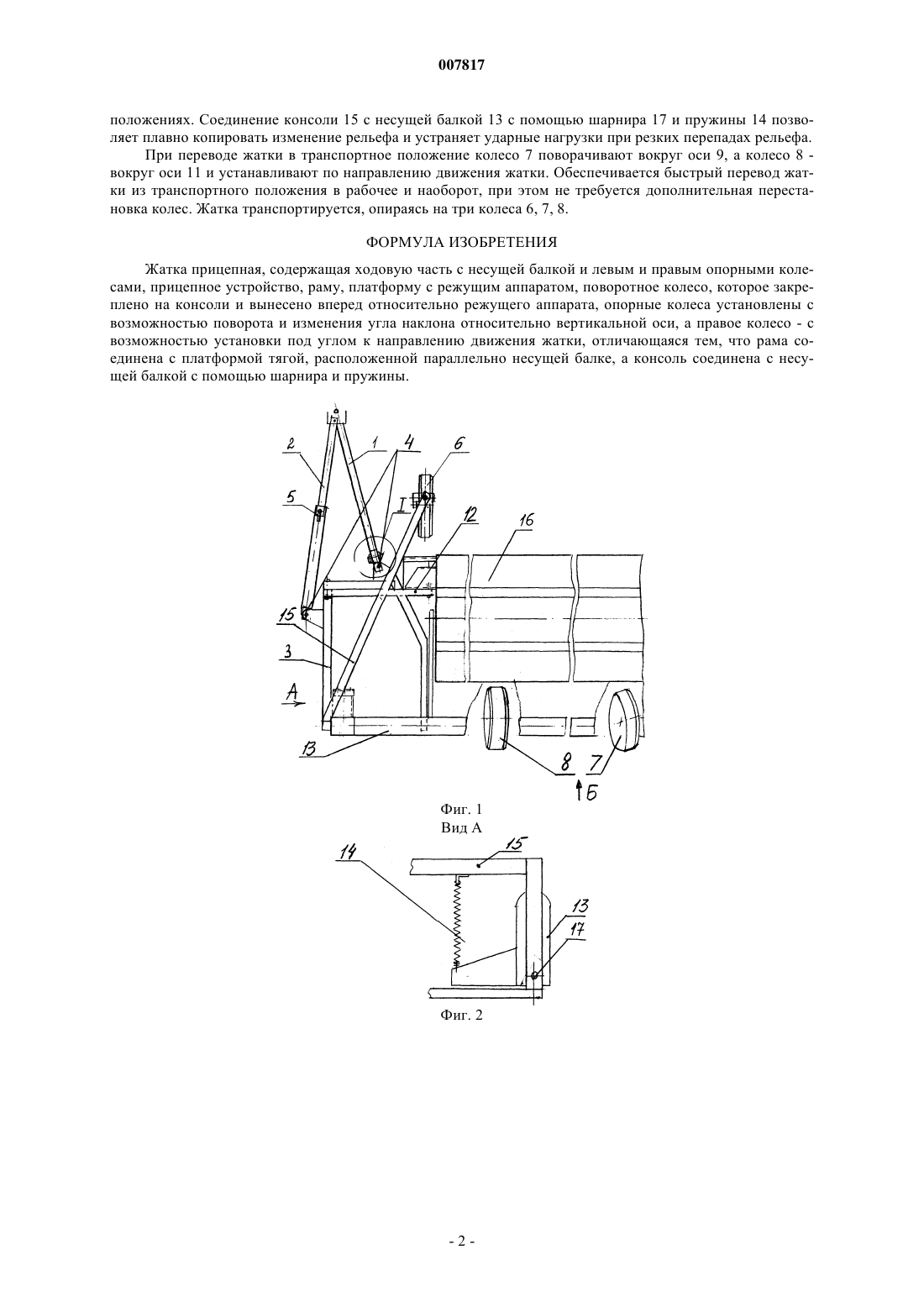

Жатка прицепная, содержащая ходовую часть с несущей балкой и левым и правым опорными колесами, прицепное устройство, раму, платформу с режущим аппаратом, поворотное колесо, которое закреплено на консоли и вынесено вперед относительно режущего аппарата, опорные колеса установлены с возможностью поворота и изменения угла наклона относительно вертикальной оси, а правое колесо - с возможностью установки под углом к направлению движения жатки, отличающаяся тем, что рама соединена с платформой тягой, расположенной параллельно несущей балке, а консоль соединена с несущей балкой с помощью шарнира и пружины.

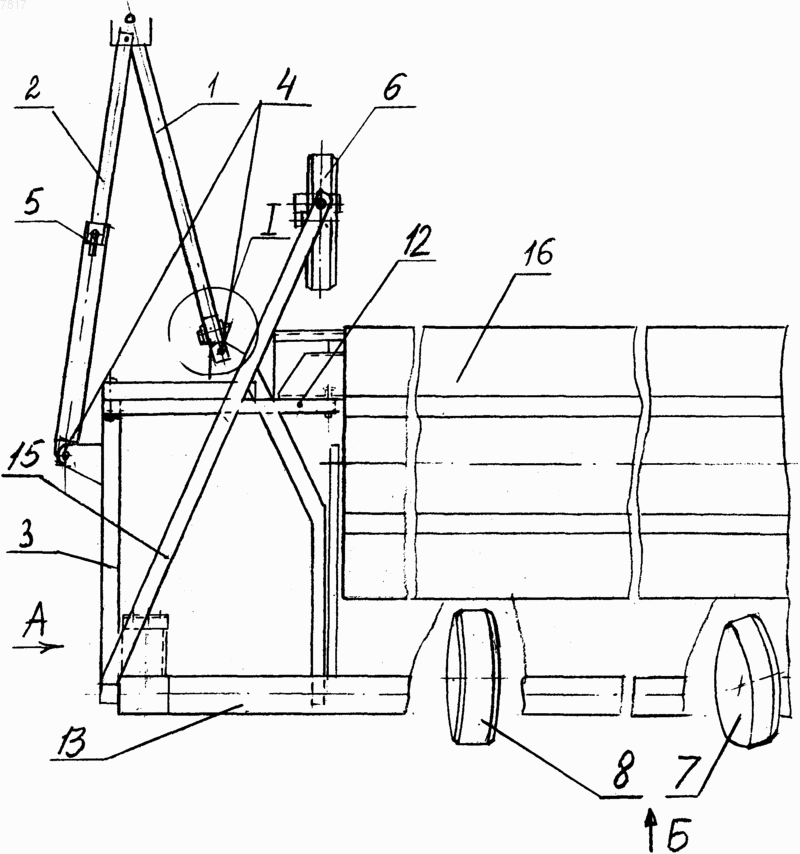

Рисунок 1



Текст

Смотреть все

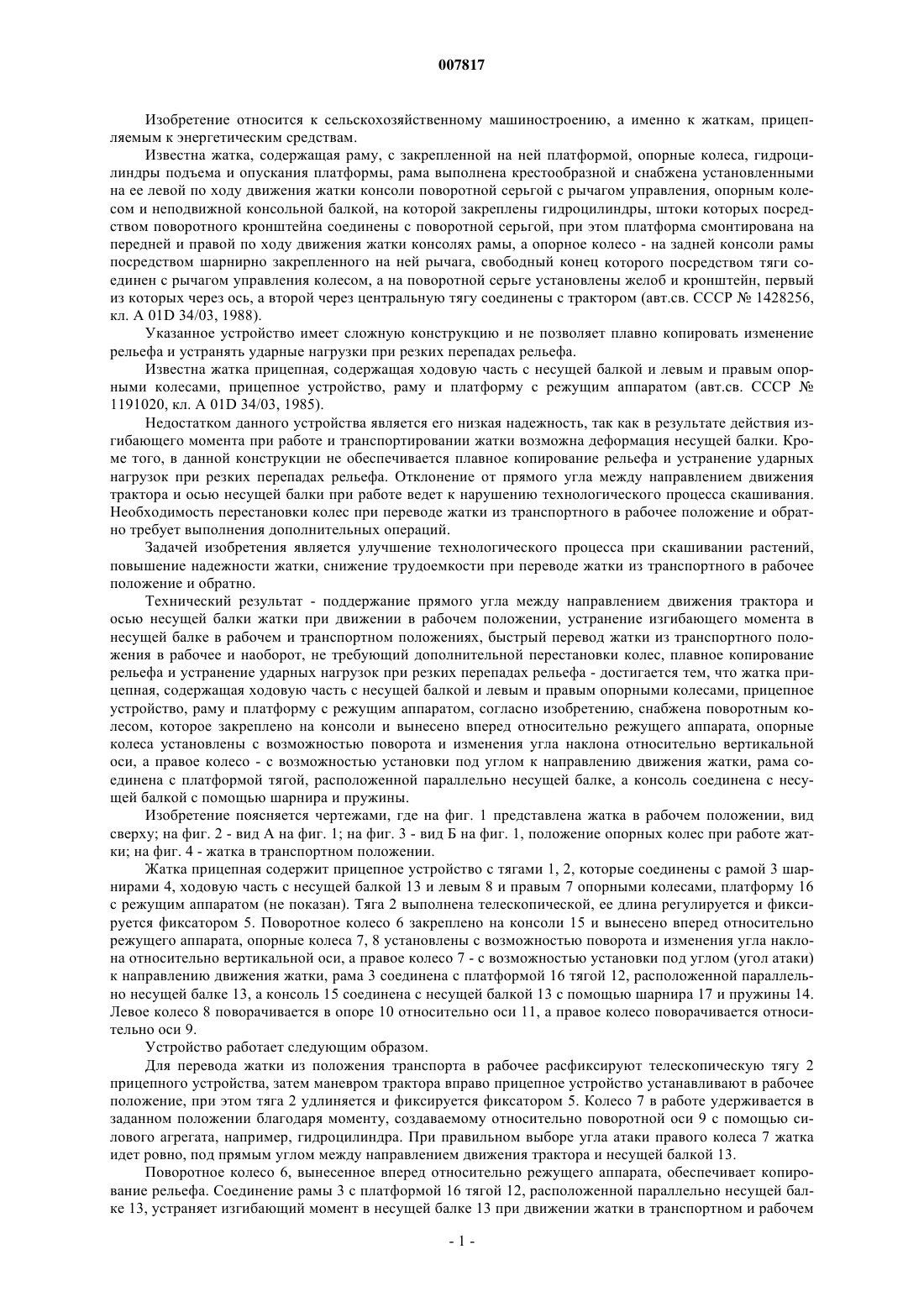

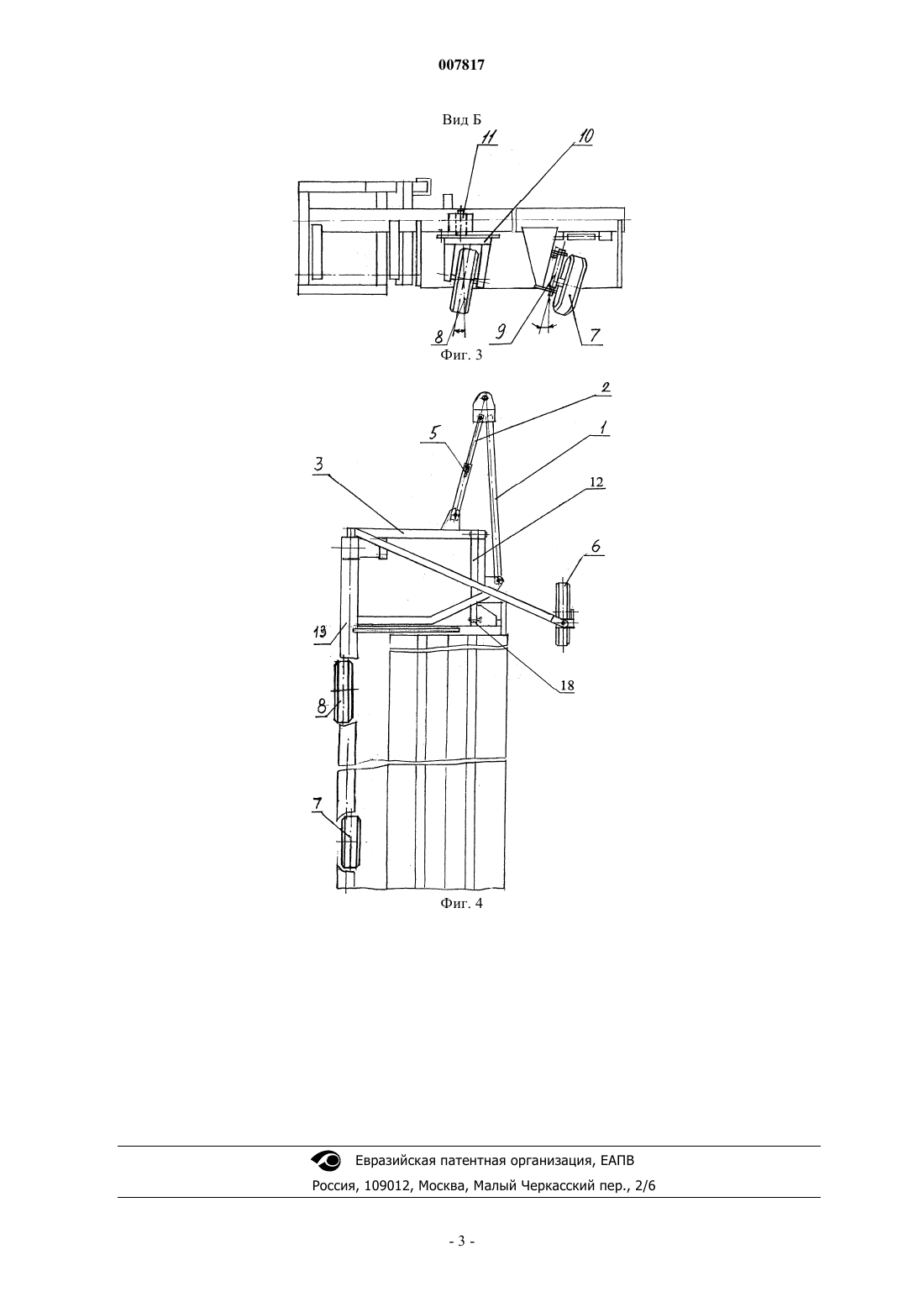

007817 Изобретение относится к сельскохозяйственному машиностроению, а именно к жаткам, прицепляемым к энергетическим средствам. Известна жатка, содержащая раму, с закрепленной на ней платформой, опорные колеса, гидроцилиндры подъема и опускания платформы, рама выполнена крестообразной и снабжена установленными на ее левой по ходу движения жатки консоли поворотной серьгой с рычагом управления, опорным колесом и неподвижной консольной балкой, на которой закреплены гидроцилиндры, штоки которых посредством поворотного кронштейна соединены с поворотной серьгой, при этом платформа смонтирована на передней и правой по ходу движения жатки консолях рамы, а опорное колесо - на задней консоли рамы посредством шарнирно закрепленного на ней рычага, свободный конец которого посредством тяги соединен с рычагом управления колесом, а на поворотной серьге установлены желоб и кронштейн, первый из которых через ось, а второй через центральную тягу соединены с трактором (авт.св. СССР 1428256,кл. А 01D 34/03, 1988). Указанное устройство имеет сложную конструкцию и не позволяет плавно копировать изменение рельефа и устранять ударные нагрузки при резких перепадах рельефа. Известна жатка прицепная, содержащая ходовую часть с несущей балкой и левым и правым опорными колесами, прицепное устройство, раму и платформу с режущим аппаратом (авт.св. СССР 1191020, кл. А 01D 34/03, 1985). Недостатком данного устройства является его низкая надежность, так как в результате действия изгибающего момента при работе и транспортировании жатки возможна деформация несущей балки. Кроме того, в данной конструкции не обеспечивается плавное копирование рельефа и устранение ударных нагрузок при резких перепадах рельефа. Отклонение от прямого угла между направлением движения трактора и осью несущей балки при работе ведет к нарушению технологического процесса скашивания. Необходимость перестановки колес при переводе жатки из транспортного в рабочее положение и обратно требует выполнения дополнительных операций. Задачей изобретения является улучшение технологического процесса при скашивании растений,повышение надежности жатки, снижение трудоемкости при переводе жатки из транспортного в рабочее положение и обратно. Технический результат - поддержание прямого угла между направлением движения трактора и осью несущей балки жатки при движении в рабочем положении, устранение изгибающего момента в несущей балке в рабочем и транспортном положениях, быстрый перевод жатки из транспортного положения в рабочее и наоборот, не требующий дополнительной перестановки колес, плавное копирование рельефа и устранение ударных нагрузок при резких перепадах рельефа - достигается тем, что жатка прицепная, содержащая ходовую часть с несущей балкой и левым и правым опорными колесами, прицепное устройство, раму и платформу с режущим аппаратом, согласно изобретению, снабжена поворотным колесом, которое закреплено на консоли и вынесено вперед относительно режущего аппарата, опорные колеса установлены с возможностью поворота и изменения угла наклона относительно вертикальной оси, а правое колесо - с возможностью установки под углом к направлению движения жатки, рама соединена с платформой тягой, расположенной параллельно несущей балке, а консоль соединена с несущей балкой с помощью шарнира и пружины. Изобретение поясняется чертежами, где на фиг. 1 представлена жатка в рабочем положении, вид сверху; на фиг. 2 - вид А на фиг. 1; на фиг. 3 - вид Б на фиг. 1, положение опорных колес при работе жатки; на фиг. 4 - жатка в транспортном положении. Жатка прицепная содержит прицепное устройство с тягами 1, 2, которые соединены с рамой 3 шарнирами 4, ходовую часть с несущей балкой 13 и левым 8 и правым 7 опорными колесами, платформу 16 с режущим аппаратом (не показан). Тяга 2 выполнена телескопической, ее длина регулируется и фиксируется фиксатором 5. Поворотное колесо 6 закреплено на консоли 15 и вынесено вперед относительно режущего аппарата, опорные колеса 7, 8 установлены с возможностью поворота и изменения угла наклона относительно вертикальной оси, а правое колесо 7 - с возможностью установки под углом (угол атаки) к направлению движения жатки, рама 3 соединена с платформой 16 тягой 12, расположенной параллельно несущей балке 13, а консоль 15 соединена с несущей балкой 13 с помощью шарнира 17 и пружины 14. Левое колесо 8 поворачивается в опоре 10 относительно оси 11, а правое колесо поворачивается относительно оси 9. Устройство работает следующим образом. Для перевода жатки из положения транспорта в рабочее расфиксируют телескопическую тягу 2 прицепного устройства, затем маневром трактора вправо прицепное устройство устанавливают в рабочее положение, при этом тяга 2 удлиняется и фиксируется фиксатором 5. Колесо 7 в работе удерживается в заданном положении благодаря моменту, создаваемому относительно поворотной оси 9 с помощью силового агрегата, например, гидроцилиндра. При правильном выборе угла атаки правого колеса 7 жатка идет ровно, под прямым углом между направлением движения трактора и несущей балкой 13. Поворотное колесо 6, вынесенное вперед относительно режущего аппарата, обеспечивает копирование рельефа. Соединение рамы 3 с платформой 16 тягой 12, расположенной параллельно несущей балке 13, устраняет изгибающий момент в несущей балке 13 при движении жатки в транспортном и рабочем-1 007817 положениях. Соединение консоли 15 с несущей балкой 13 с помощью шарнира 17 и пружины 14 позволяет плавно копировать изменение рельефа и устраняет ударные нагрузки при резких перепадах рельефа. При переводе жатки в транспортное положение колесо 7 поворачивают вокруг оси 9, а колесо 8 вокруг оси 11 и устанавливают по направлению движения жатки. Обеспечивается быстрый перевод жатки из транспортного положения в рабочее и наоборот, при этом не требуется дополнительная перестановка колес. Жатка транспортируется, опираясь на три колеса 6, 7, 8. ФОРМУЛА ИЗОБРЕТЕНИЯ Жатка прицепная, содержащая ходовую часть с несущей балкой и левым и правым опорными колесами, прицепное устройство, раму, платформу с режущим аппаратом, поворотное колесо, которое закреплено на консоли и вынесено вперед относительно режущего аппарата, опорные колеса установлены с возможностью поворота и изменения угла наклона относительно вертикальной оси, а правое колесо - с возможностью установки под углом к направлению движения жатки, отличающаяся тем, что рама соединена с платформой тягой, расположенной параллельно несущей балке, а консоль соединена с несущей балкой с помощью шарнира и пружины.

МПК / Метки

МПК: A01D 34/03, A01D 34/00

Метки: прицепная, жатка
